Замена ремня генератора на Лада Гранта с кондиционером

Ремень генератора присутствует в любом современном автомобиле. Он являет собой особую деталь машины, которая передаёт вращение коленчатого вала на генераторный вал. В результате производится электрическая энергия, доступная в электрической сети транспортного средства.

Содержание

• 1 Осмотр старого ремня
• 2 Процесс замены ремня генератора
  • 2.1 Особенности на версии с кондиционером
  • 2.2 Особенности на версии без кондиционера
  • 2.3 Особенности натяжения ремня на Лада Гранта
  • 2.4 Дополнительные советы
• 3 Виды ремней генератора

Осмотр старого ремня

Завод-изготовитель рекомендует проводить проверку состояния ремня генератора каждые пятнадцать тысяч километров пробега. А каждые тридцать тысяч необходимо менять ремень, даже если его вид полностью вас устраивает.

Что же касается внештатных случаев замены ремня генератора, то они происходят тогда, когда вы провели его осмотр, и заметили повреждения на поверхности.

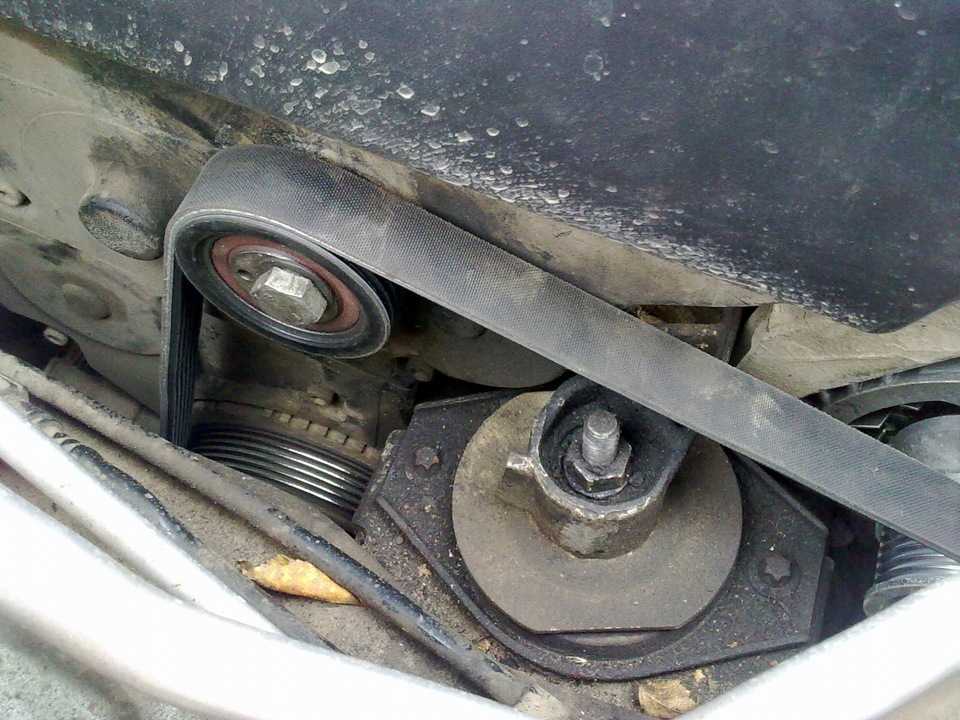

Ремень уже плох, а вот ролик генератора еще походит

Такой ремень уже никуда не годится

Порванный ремень генератора

Среди основных видов повреждений можно выделить потертости, трещины, отслоения резины от основы, выполненной из ткани и так далее.Если ремень имеет хоть какие-то недостатки, то это значит о необходимости его замены.

Процесс замены ремня генератора

• ключ «на 8»,
• ключ «на 10»,
• ключ «на 13»
• ключ «на 18»,
• баллонный ключа для демонтажа колеса,
• а также специального приспособления, каталожный номер которого выглядит, как 67.7834-9703. В принципе, если данного приспособления у вас нет, то можно обойтись и без него. Но повышается вероятность повреждения ремня.

Если вы готовитесь заменить ремень генератора на версии с кондиционером, то позаботьтесь о том, чтобы у вас под руками были все вышеперечисленные инструменты.

Ремень генератора с завода на Гранту c кондиционером установлен Gates MICRO-V 6PK995.

1. Ключом «на 13», которым ослабляем гайку.
2. Теперь на помощь приходит ключ «на 10», которым регулировочный болт откручивается.
3. Далее необходимо провести сдвиг генератора и заменить его ремень. С этой целью аккуратно сдвигаем генератор в сторону к двигателю.
4. Таким образом, мы открываем возможность по дальнейшей работе, которая заключается в откручивании переднего правого колеса. Оно должно быть полностью демонтировано с автомобиля.
5. Аналогичные действия должны быть проделаны и с соответствующим подкрылком. Теперь уже можно свободно снять старый ремень генератора, заменив его новым.

Особенности на версии с кондиционером

Что же касается особенностей, которые характеризуют работы на автомобиле с кондиционером, то они присутствуют. Мы говорим о том, что изначально придётся смочить болты крепления подушки мотора и кронштейна. Для этого достаточно будет стандартной смеси WD40. Время действия смеси составит около четверти часа. После этого можно будет аккуратно открутить гайку кронштейна.

Берём домкрат, который подставляем под правую переднюю часть автомобиля. «Баллонным» ключом ослабляем гайки, после чего откручиваем переднее правое колесо, с полным его демонтажем. Снова опускаем автомобиль, откручивая натяжной ролик. Теперь мы можем отогнуть ремень и открутить болты, которые и фиксируют подушку.

Говоря о сдвигании подушки, нужно учитывать, что автомобиль должен быть опущен максимально аккуратно, дабы он начал лишь немного вывешиваться. После этого подушка отодвигается в направлении до силового агрегата. Достаточно будет лишь небольшого усилия, чтобы ремень генератора полностью открылся нашему взору, и мы смогли его снять, проведя после этого установку нового ремня.

И, конечно же, не забудьте установить колесо на своё место. Для этого автомобиль нужно поднять на домкрате, таким образом, дабы опустить мотор. Старайтесь контролировать положение подушки, а также ремня генератора. После этого должны быть установлены болты подушки, и закручены до своего максимума. Это же касается гайки фиксации кронштейна. И лишь после этого можно надеть колесо, а автомобиль опустить на все «свои четыре».

Особенности на версии без кондиционера

Замена ремня генератора в обычной версии намного проще, некоторые Грантоводы меняют ремень не снимая колёс и не поднимая автомобиль на домкрате.

Особенности натяжения ремня на Лада Гранта

Изначально должен быть установлен кронштейн и надет ремень на шкив коленчатого вала со шкивом генератора. Далее подходящим ключом накидного типа фиксируем на шестиграннике регулировочной шпильки устройства для натяжения.

Удерживая шпильку ключом, нужно немного ослабить затяжку контргайки, и вращать регулировочную шпильку по направлению против часовой стрелки. В этот момент натяжной ролик будет немного сильнее надавливать на верхнюю ветвь ремня, что натянет его.

Натягиваем ремень, одновременно затянув контргайку шпильки. Если усилие составляет 10 кг/с, то ремень должен прогибаться на десять миллиметров.

Учитывайте и то, что после недолгой эксплуатации ремня, его нужно подтянуть, так как присутствует фактор естественного провисания.

Дополнительные советы

После демонтажа старого ремня и перед установкой нового, сравните эти два ремня, дабы убедиться в их идентичности.

Бывали случаи, что, даже при совпадении каталожных номеров, ремни были совершенно разными. А от этого зависит работоспособность автомобиля и продолжительность его службы.

После замены ремня нужно завести мотор, и дать максимальный уровень нагрузки на электрическую сеть авто. Для этого нужно включить дальний свет, фары, отопительные приборы. В это время активно «подгазовывайте». Если присутствует свист, то это говорит о необходимости подтянуть ремень, так как он провисает.

Виды ремней генератора

Как правило, ремни бывают нескольких основных видов.

Клиновидный ремень. В первую очередь, мы говорим о моделях клиновидной формы, которые имеют очертания трапеции. Они способны передавать повышенные усилия, а также работать в условиях перегрузки.

Характерным для таких ремней можно считать то, что они не ориентированы на обратный перегиб, так что для передачи вращения от коленчатого вала можно применять не более чем к двум приборам.

Поликлиновый ремень.

Далее следует поликлиновый ремень, форма которого схожа с парой склеенных клиновидных ремней.

Зубчатые ремни. И, конечно же, бывают зубчатые ремни, которые на своей внутренней стороне располагают поперечными канавками.

Ключевой характеристикой такого ремня нужно считать то, что он располагает максимальной точностью передачи вращения, так что именно этот ремень применяется для обеспечения работы ГРМ.

Что же касается варианта ремня генератора для Лада Гранта с кондиционером, то по его замене присутствуют некоторые замечания, которые мы описывали выше.

Как на Лада Калина подобрать и поменять ремень генератора

В любом ДВС Лады используется один или несколько ремней. Это может быть приводной, ремень газораспределительного механизма, кондиционера или ГУР в отдельности или ремень генератора Калины.  Ремни изготавливают из резины, что делает не самым вечным продуктом. Поэтому автовладельцу следует знать, как оценивают состояние этого изделия и производят замену.

---

1 Диагностика ремня генератора на Lada Kalina

2 Виды приводных ремней для Лада Калина

3 Как на Калине поменять натяжитель и ремень генератора

3.1 Без кондиционера и натяжителя

3.2 Замена ремня на 8-ми и 16-ти клапанных двигателях с натяжителем

3.3 Замена натяжного ролика генератора в Калине

4 Поведем итоги

Диагностика ремня генератора на Lada Kalina

Ремень генератора имеет один и тот же принцип работы: забирает крутящий момент от двигателя и передает его на шкив генератора. Последний раскручивается и отдает энергию в бортовую сеть.

Среди признаков неисправностей ремня принято считать:

• различные шумы или свисты, особенно на холодном моторе;
• свист после проезда луж;
• плохая работа генератора – тускнеет свет время от времени;
• отсутствие заряда от генератора;

В последнем случае, скорее всего, ремень уже порвался. Но перед этим будут вышеперечисленные признаки. В процессе износа ремень трескается и теряет свою форму. Время от времени ремень буксует и лишает бортовую сеть электроэнергии, из-за чего и происходит мерцание света.

Именно при проезде луж, ремень генератора на Калине получает большую порцию воды, которая уменьшает трение межу ремнем и шкивом. Так возникает неприятный визг.

Еще один повод задуматься о состоянии ремня – это шум натяжного ролика, который создается изношенными подшипниками. Как и ремень, он чаще проявляет себя на горячую.

Проверять состояние ремня необходимо путем внешнего осмотра. Данная процедура выполняется раз в 60 тысяч км. Ремень проверяется на наличие трещин или «махристости».

После чего необходимо принять решение о его замене или натяжке. Натягивать следует только ремень без видимых следов износа. Наличие хотя бы одной трещины – это повод заменить изделие.

Виды приводных ремней для Лада Калина

Моторы Лады Калины и ее производных постоянно модернизировались и имели разную конструкцию, равно, как и разную длину соответствующих ремней.

Для удобства подбора запчастей, мы решили сгруппировать все каталожные номера в таблицу:

Артикул ремня	Описание двигателя
6PK823	Самый ранний двигатель, который использовался еще на ВАЗ 2108-2115. В конструкции отсутствует натяжитель и кондиционер.
6PK882	Ремень, который предназначен для двигателей с натяжителем, но без кондиционера.
6PK1018	Используется в моторах с натяжителем ремня и кондиционером.
6PK995	Ремень генератора для 16-ти клапанного двигателя ВАЗ-21127 с кондиционером.

В каталожном номере ремня содержатся и его основные параметры – 6-ти ручейковый поли клиновой, а последние цифры – его длина в миллиметрах, например, 1018 мм.

Менять ремень, желательно, вместе с натяжным роликом. Его артикул — 21231041056.

Как на Калине поменять натяжитель и ремень генератора

Чтобы поменять изношенные элементы, необходимо придерживаться четкого плана действий. Алгоритм делится на три основных этапа:

1. Снятие старых запчастей.
2. Установка новых.
3. Регулировка натяжки ремня.

Для каждого мотора инструкция будет отличаться.

Без кондиционера и натяжителя

Говорить о том, что в этом двигателе полностью отсутствует натяжитель – неправильно. Натяжка ремня генератора здесь задается кронштейном генератора, как и на многих аналогичных конструкциях. Поэтому, чтобы снять ремень генератора, необходимо выполнить следующие шаги:

1. Ослабьте гайку верхнего крепления генератора.
2. Поворачивая болт натяжителя, изменяйте натяжку ремня.
3. Ослабьте ремень и демонтируйте его.

То, что нужно крутить, показано на фото:

Установите новый ремень в обратном порядке. Натягивать ремень нужно до тех пор, пока он не начнет прогибаться на 10-15 мм с нагрузкой в 10 кг.

Замена ремня на 8-ми и 16-ти клапанных двигателях с натяжителем

Это модифицированная версия двигателя, в которой стали использовать натяжной ролик для регулировки ремня генератора.

Ролик позволяет продлить его ресурс, а также отказаться от старого способа регулировки, чтобы иметь возможность добавлять в конструкцию компрессор кондиционера. В связи с этим, генератор был приподнят. Процесс одинаков для 8-ми и 16-ти клапанных моторов.

Чтобы снять старое изделие, нужно выполнить следующие действия:

1. Оденьте накидной ключ на ходовой винт устройства натяжения.
2. Удерживая сверху гайку на 8, поворачивайте ходовой винт по часовой стрелке, тем самым, ослабляя натяжение.
3. Снимаем старый ремень и надеваем новый.
4. Производим натяжку ремня в соответствии с нормами – 8-12 мм при усилии в 10 кг.

Наглядно натяжитель показан на фото ниже:

Замена натяжного ролика генератора в Калине

В этом процессе нет ничего сложного. Зачастую замены ролика можно избежать, просто поменяв в нем смазку.

Чтобы проделать это, необходимо выполнить следующие операции:

1. Снимите устройство натяжения – кронштейн ролика с натяжителем.
2. Подденьте крышку ролика при помощи отвертки и снимите.
3. Ключом на 17 открутите болт крепления детали к кронштейну.
4. Замените ролик или поменяйте смазку в подшипнике.
5. Установите деталь в обратной последовательности и произведите сборку узла.

Снимать натяжитель с двигателя необязательно! Однако так будет проще удерживать ролик от проворачивания при демонтаже крепления.
