Замена задних тормозных колодок

Тормоза придумали трусы? Совсем нет, тормоза являются очень важной составляющей любого автомобиля. Данная статья обращает внимание на заднюю тормозную систему автомобилей ВАЗ от 2101 до 2107. Да, так много моделей именно потому, что тормоза на них устроены одинаково. Что вы узнаете?

Содержание

• Устройство задней тормозной системы ВАЗ 2101
• Принцип работы задних тормозов ВАЗ 2102
• Поэтапная замена задних тормозных колодок ВАЗ 2103
• Подробный процесс замены задних тормозных колодок ВАЗ 2104, 2105
• Диагностика задней тормозной системы ВАЗ 2106
• Сборка задних тормозов ВАЗ 2107
• Регулировка ручного тормоза
• Периодичность замены задних тормозных колодок ВАЗ

Как устроена задняя тормозная система на классике? Как самому заменить задние тормозные колодки? Как отрегулировать ручной тормоз? Также будет рассказано о частоте ремонта тормозов. Итак, начнем с устройства тормозов.

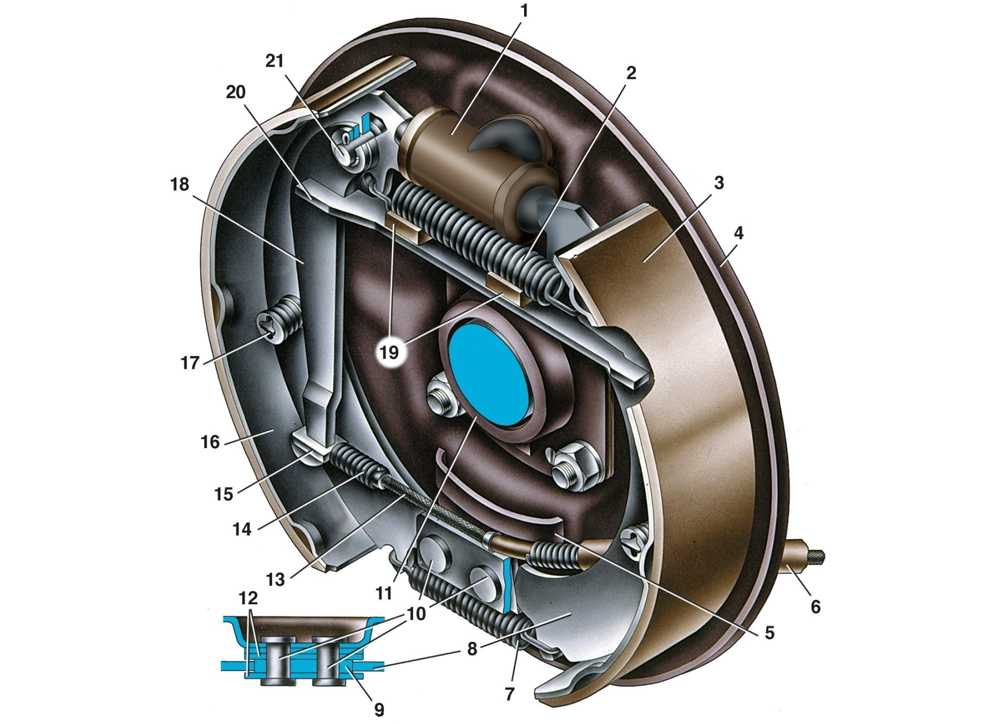

Устройство задней тормозной системы ВАЗ 2101

Из каких деталей состоит задняя тормозная система? Задние тормоза на классике установлены барабанного типа.

• Барабан с направляющими для колеса

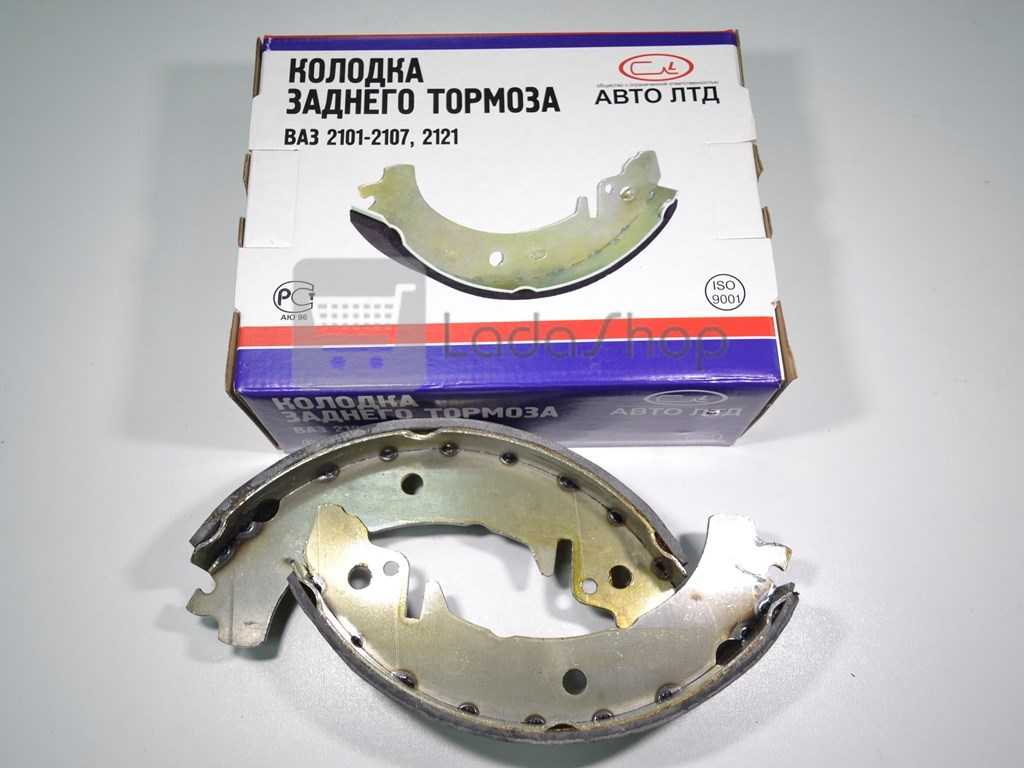

• Задние тормозные колодки
• Стягивающие пружины – верхние и нижние
• Рычаг ручника
• Регулировочная планка задних колодок
• Рабочий цилиндр
• Трос ручника
• Опорные стойки задних колодок
• Эксцентрик зазора колодок от барабана

Принцип работы задних тормозов ВАЗ 2102

При нажатии педали тормоза, тормозная жидкость раздавливает поршни заднего тормозного цилиндра. Поршни давят на тормозные колодки, которые надежно закреплены на направляющих, вставлены в нижние пазы и зафиксированы нижней пружиной, а также верхняя пружина держит колодки вместе и позволяет равномерно осуществлять давление на барабан.

Поэтапная замена задних тормозных колодок ВАЗ 2103

1. Ключ для снятия колеса
2. Ключ рожковый или накидной на 7
3. Пассатижи
4. Отвертка
5. Молоток
6. Домкрат
7. Опоры

Когда все заготовлено, можно приступать к самостоятельной замене задних тормозных колодок автомобиля ВАЗ.

Подробный процесс замены задних тормозных колодок ВАЗ 2104, 2105

ПОСМОТРЕТЬ ВИДЕО

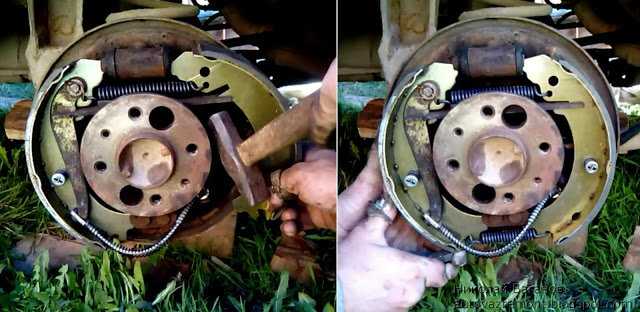

• Первым делом срываем колесные болты.
• Поднимаем заднюю сторону автомобиля на домкрате.

Совет! Не следует работать с автомобилем, подвешенным на домкрате, в целях безопасности. Домкрат может оборваться, и могут пострадать руки или возникнет опасность для жизни. Используйте опоры – пеньки, шлакоблоки – подставьте их под автомобиль и уберите домкрат.

• Когда автомобиль подвешен, и колесо оторвано от земли, полностью выкручиваем болты и снимаем колесо.
• При помощи ключа на 7 выкручиваем 2 направляющих из тормозного барабана.
• Пытаемся снять барабан руками. Если не получается снять тормозной барабан, необходимо с обратной стороны аккуратно постучать по кромке барабана молотком обязательно (!) через наставку из мягкого металла или дерева. При этом барабан необходимо постепенно проворачивать.

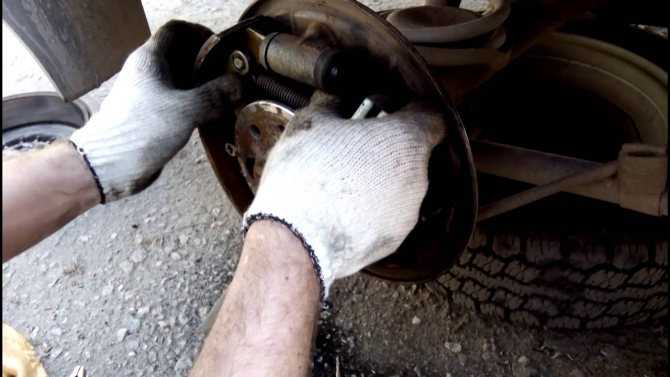

• После снятия барабана приступаем к снятию самих колодок.
• При помощи плоской отвертки снимаем нижнюю прижимную пружину.
• Снимаем колодки с опорных стоек. Для этого нужно нажать на пружинку и совместить прорезь в фиксаторе со стойкой. Придерживайте стойку и пружинку, чтобы их не потерять.
• Снимите регулировочную планку.
• Теперь разжимаем колодки сверху, снимаем пружину и извлекаем колодки.
• Далее следует снять трос привода ручника с рычага. Не забудьте послабить натяжку троса ручного тормоза при помощи двух ключей на 13, иначе не снимите трос с рычага.
• Из одной колодки извлекаем шплинт и снимаем рычаг привода ручника – он понадобится для установки на новые колодки.

Диагностика задней тормозной системы ВАЗ 2106

Как определить, пора ли уже менять колодки или они еще поработают? А что насчет других механизмов в задних тормозах? Рассмотрим подробнее.

• Состояние тормозных колодок определяется по толщине фрикционных накладок на них. Если их толщина уже мала и приближается к металлическому корпусу колодки, их необходимо менять.
• Также необходимо проверить состояние и степень износа тормозного барабана. Если на нем есть трещины, сколы или заметен износ поверхности трения – необходима замена барабана.

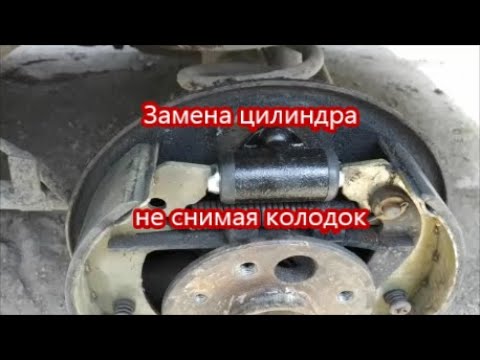

• Состояние колесного тормозного цилиндра определяется по наличию жидкости на тормозных колодках и внутри тормозного барабана. Если наличие тормозной жидкости обнаружено, значит, цилиндр не герметичен, и его необходимо заменить.

Совет! Не забудьте проверить состояние всех механизмов, ведь если неисправно что-то одно, то вся система может не работать вовсе.

Сборка задних тормозов ВАЗ 2107

Далее представлена схема установки задних тормозных колодок.

• Устанавливаем снятый рычаг ручного тормоза на одну из колодок.
• Далее следует установить задние тормозные колодки поочередно в пазы цилиндра, а также нижние пазы. Фиксируем их на направляющих опорах, при этом вставив между ними регулировочную планку.

• Устанавливаем нижнюю и верхнюю пружины при помощи пассатижей.
• После установки колодок на свои места сильно вдавите верхнюю часть в рабочий цилиндр, чтобы поршни зашли глубже, и вы смогли надеть тормозной барабан на новые колодки.
• Далее устанавливаем трос ручника. Подробнее о регулировке ручника будет рассказано ниже.
• Установите барабан на место. Проверьте свободное вращение барабана.
• Установите две направляющие в барабан, совместив отверстия в барабане с отверстиями в полуоси.
• Установите колесо, и опустите автомобиль.

Помните, что замена задних колодок осуществляется полностью – все четыре колодки следует менять одновременно.

Регулировка ручного тормоза

При установке троса ручного тормоза на рычаг колодки следует выполнить одно простое, но важное действие. Отмотайте около 6-7 витков пружины и откусите их пассатижами. Это позволит добиться лучшей натяжки ручного тормоза, меньшей регулировки натяжным болтом.

Отрегулировать ручник натяжным болтом следует так, чтобы при 5 щелчках ручника, колеса не вращались. Правильная натяжка ручника не только позволит автомобилю оставаться неподвижным, стоя на ручном тормозе, но и механизм подвода задних колодок будет работать корректно.

Периодичность замены задних тормозных колодок ВАЗ

ПОСМОТРЕТЬ ВИДЕО

Теперь вы знаете, как поменять задние колодки. Когда следует менять задние колодки? На это влияет много факторов, среди них следующие.

1. Качество тормозных колодок и накладок на них;
2. Состояние тормозного барабана;
3. Стиль езды и частота экстренных торможений;
4. Внешние условия эксплуатации автомобиля.

Передние колодки рекомендуется менять по пробегу 15 000 км. Ресурс задних колодок значительно выше, чем у передних – их рекомендуют менять 70 000 км. Конечно, все зависит от факторов, указанных выше и все же, не стоит забывать о своевременной замене задних тормозных колодок – они важная часть вашей безопасности при вождении автомобиля!

Замена задних тормозных колодок ВАЗ 2108, 2109, 21099

Срок службы задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях — 60-70 тысяч км пробега.

В зависимости от манеры езды, исправности тормозной системы и условий эксплуатации этот срок может меняться в большую, либо меньшую сторону.
Поэтому периодичность проверки состояния тормозных колодок 60.000 км пробега. Минимально допустимая толщина накладок тормозных колодок 1,5 мм. В этом случае тормозные колодки подлежат замене. Заменять их необходимо парой (на правом и левом задних колесах одновременно).

Необходимые инструменты, приспособления и запчасти

— Комплект задних тормозных колодок для автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

— Среднеразмерная шлицевая отвертка

— Плоскогубцы с тонкими губками

Подготовительные работы

— Снимаем заднее колесо

— Снимаем тормозной барабан

— Очищаем задний тормозной механизм от грязи

Порядок замены тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Снимаем вначале переднюю тормозную колодку, затем заднюю. Перед снятием максимально возможно сводим колодки, утопив поршни тормозного цилиндра вовнутрь. Это можно сделать при помощи двух монтажных лопаток если их концы завести за буртик опорного тормозного щита и сжать ими колодки.

1. Отсоединяем верхнюю стяжную пружину тормозных колодок.

Опираемся шлицевой отверткой отверткой на тормозной цилиндр и используя ее как рычаг поддеваем её лезвием край верхней стяжной пружины и выводим его из зацепления с передней колодкой. Вынимаем пружину.

Отсоединяем верхнюю стяжную пружину

2. Отсоединяем направляющую пружину передней колодки.

Отверткой или плоскогубцами поддеваем ее край и выводим из зацепления с колодкой.

Снимаем направляющую пружину передней тормозной колодки

3. Снимаем переднюю тормозную колодку.

Опускаем ее вниз вместе с нижней стяжной пружиной. Пружину отсоединяем и снимаем руками.

Снимаем переднюю тормозную колодку

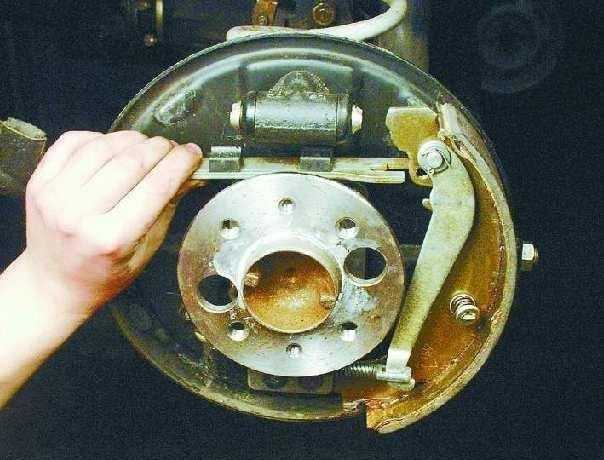

4. Снимаем разжимную планку.

Она ни чем не закреплена и просто вынимается.

Снимаем разжимную планку

5. Отсоединяем направляющую пружину от задней тормозной колодки.

Поддеваем ее отверткой или плоскогубцами.

6. Снимаем заднюю тормозную колодку.

При этом необходимо вывести из зацепления с рычагом ручного привода наконечник троса стояночного тормоза (рычаг закреплен на задней колодке).

Снятие задней тормозной колодки

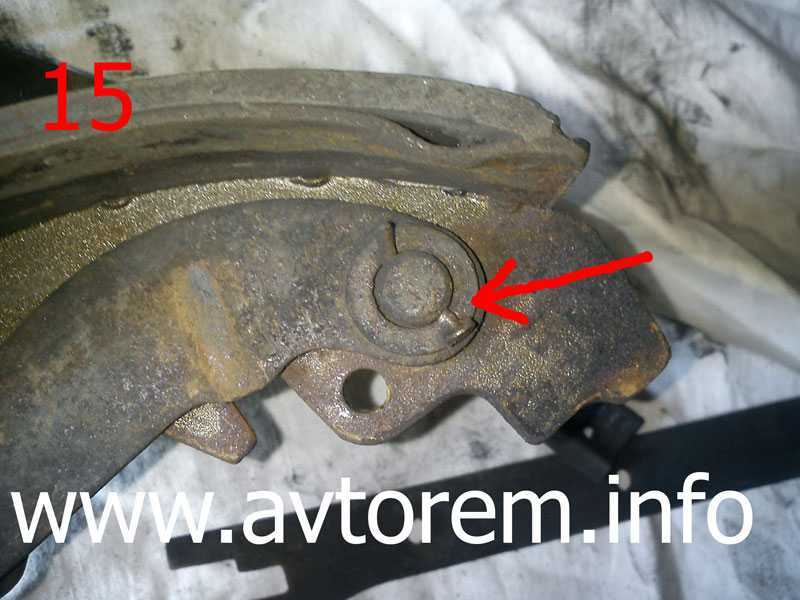

7. Отделяем рычаг ручного привода от задней колодки.

Для этого необходимо расшплинтовать ось рычага при помощи плоскогубцев и снять с нее рычаг.

Все, тормозные колодки сняты.

Особенности установки новых тормозных колодок в тормозные механизмы задних колес

— Устанавливаем вначале заднюю тормозную колодку, потом переднюю в порядке обратном снятию

— Присоединяем к задней тормозной колодке рычаг ручного привода

При этом надеваем рычаг на ось, устанавливаем дистанционную шайбу, устанавливаем рычаг, зашплинтовываем.

— Стяжные пружины натягиваем при помощи плоскогубцев или отвертки

— После установки тормозных колодок и барабана несколько раз нажимаем на педаль тормоза для самоустановки зазора между колодками барабаном

Проделываем аналогичную процедуру снятия старых тормозных колодок и установки новых, для другого заднего колеса.

Примечания и дополнения

— При замене задних тормозных колодок необходимо оценить состояние тормозных барабанов, так как эффективность работы задних тормозных механизмов тормозной системы автомобилей ВАЗ 2108, 2109, 21099 строится на взаимодействии: колодки — барабан. И если изношен барабан, а колодки новые, нормального торможения добиться не удастся.

— Так же если необходимо заменяем направляющие пружины обеих колодок.

— Следует обратить внимание на тормозные цилиндры задних тормозных механизмов. Подтекание тормозной жидкости через их уплотнения недопустимо. Так же недопустима работа цилиндров с поврежденными пыльниками.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Вибрация и биение при торможении

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

— «Прокачка» тормозов на автомобилях ВАЗ 2108, 2109, 21099

— Тормозной механизм переднего колеса (суппорт) автомобилей ВАЗ 2108, 2109, 21099

— Замена передних тормозных колодок в тормозных механизмах (суппортах) автомобилей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Задние дисковые тормоза на ВАЗ-2107: установка

Владельцы классических моделей АвтоВАЗа прекрасно знают, что тормоза на этих автомобилях всегда оставляли желать лучшего, в том числе и на «Семерке». Ситуацию можно улучшить. Для этого установите на ВАЗ-2107 задние дисковые тормоза. Эффективность этих систем известна всем. Поэтому очень часто автовладельцы меняют барабанные устройства на дисковые аналоги.

Процедуру можно выполнить самостоятельно. Но необходимо учитывать, что процесс достаточно трудоемкий. Кроме того, эта операция потребует наличия специального оборудования. Но для владельцев «классики» нет ничего невозможного.

Советы и подсказки

Задние дисковые тормоза на ВАЗ-2107 более эффективны. Поэтому после их установки на заднюю колесную пару потребуется дополнительно отрегулировать давление в тормозном контуре. Если этого не сделать, то он включится гораздо раньше фронта. Это может вызвать занос. Для установки потребуется провести сварочные, а также фрезерные и токарные работы. Нужно учитывать, что автомобиль, в который внесены такие конструктивные изменения, техосмотр пройти не сможет. Еще нужно помнить, что любое вмешательство в тормозную систему автомобиля — очень опасное занятие. Если нет уверенности в наличии соответствующих навыков, то лучше оставить идеи самостоятельно установить дисковые тормоза на ВАЗ и доверить эту задачу профессионалам.

Преимущества такого решения для ВАЗ-2107

Если все работы по замене барабанных элементов на их дисковые аналоги выполнить качественно и профессионально, то производительность системы значительно улучшится. Среди преимуществ этой доработки — высокая эффективность при торможении.

Если улучшить вентиляцию дисков, то это обеспечит надежность системы при интенсивном использовании. На дисковых тормозах, в отличие от их барабанных собратьев, не скапливается влага. Это значительно снижает эффективность процесса торможения. Зимой из-за нее тормоза могут «схватиться». Задняя ось заблокирована.

Необходимое оборудование и аксессуары

Для установки дисковых тормозов на задний мост ВАЗ-2107 необходимо некоторое оборудование. Эта полуось в количестве двух штук в комплекте со стопорными кольцами, уплотнениями и подшипниками. Другое дело купить или достать суппорт и диски от ВАЗ-2108. Но вы можете использовать и другие наборы. Понадобятся крепежные элементы. Это болты для крепления суппортов, различные шайбы и гайки, хомуты. Также приобретите проставки для передних колес и кронштейны для крепления суппортов. Такие детали необходимо изготавливать индивидуально.

О главном тормозном цилиндре

Систему сначала нужно немного доработать. Сделать это можно с небольшим бюджетом или приобрести дорогие комплектующие – суппорта и регуляторы давления. Но в первую очередь необходимо будет заменить главный цилиндр. Давление, которое он может создать, не особенно сильное. Да и по надежности не слишком хорошо.

Модификация переднего

Как работает задний тормоз? Дисковые (ВАЗ-2107) устройства подразумевают усовершенствование передней схемы. Ожидается, что автомобиль после всех переделок будет ездить на 14- или 15-дюймовых колесах. Возможно, это выбивается из бюджета и кому-то может показаться ненужным. Однако делается это не только из эстетических соображений. Улучшение связано с устойчивостью и управляемостью автомобиля. Наиболее оптимальным вариантом в этом случае является замена штатных передних изделий на комплект передних тормозов от ВАЗ-2112. Этот комплект подходит для 14-дюймовых колес. Кроме того, диски в этом случае вентилируются. Можно подобрать еще комплект задних дисковых тормозов на ВАЗ-2107. Что касается опор, то они устанавливают штатные элементы от все того же ВАЗ-2112. Диски можно приобрести ATE или любые другие на ваше усмотрение. А вот изделия ATE вентилируются и имеют канавки. Эти диски идеально подходят на переднюю ступицу без дополнительных доработок. Для монтажа этого комплекта потребуется произвести некоторые расчеты и заказать (или сделать самому) опору для суппорта. Штатная по определенным причинам работать не будет. Крепление для опоры должно иметь толщину не более 5-7 миллиметров. Изготавливать его лучше всего из прочных сталей или титана. В продаже можно искать готовые изделия. Пара таких креплений будет стоить 50 долларов.

О задних тормозах: что купить?

Раньше у FIAT-124 сзади были дисковые тормоза, но когда модель стали выпускать на отечественных конвейерах, от них решили отказаться по ряду причин. Посмотрим, что еще требуется для перехода к задним дисковым тормозам на ВАЗ-2107. В первую очередь необходимо приобрести комплект тормозов марки ATE. Но можно купить и более дорогую версию. Это Power Disk того же бренда. Хотя по эффективности он мало чем отличается от более дешевых аналогов.

Установка задних дисковых тормозов на ВАЗ-2107 требует проточки заднего моста под посадочные размеры дисков. Эту операцию лучше заказывать на каких-нибудь заводах или частных промышленных предприятиях. Такой подход гарантирует высокую точность работы при относительно небольших затратах. Так же, как и с передними тормозами, потребуется рассчитать и изготовить нестандартные переходники для крепления заднего суппорта. Есть мнение, что подойдут такие же переходники, как и на передние колеса. Вместе с установкой задних дисковых тормозов рекомендуется заменить подшипники в полуоси. Например, хорошо зарекомендовала себя продукция производителя SKF.

Процесс установки: демонтаж

Первым делом необходимо демонтировать оси на задней оси. Затем детали тщательно очищаются. Промыть их можно бензином или керосином. Но если есть новые полуоси, старые можно просто выкинуть. Затем жидкость сливается из тормозной системы. Затем демонтируются детали и детали барабанного тормозного механизма. Оставьте только трубки. Затем снимите стопорные кольца и снимите подшипник ступицы. Сделать это можно только с помощью пресса. Кольцо выполнено так, что нагрузка на отрыв равна пяти тоннам. Можно обойтись без прессы. Кольца просто варварски распилены болгаркой. Но нужно сделать так, чтобы не повредилась сама полуось. Досмотрел не до конца. Далее кольцо разрезается стамеской, и вынимается подшипник. Полуоси должны быть обработаны под внутренний посадочный диаметр тормозных дисков.

Установка диска на полуоси, сборка

Перед сборкой полуосей все детали необходимо тщательно промыть и промыть в бензине. Затем установили пыльник полуоси, изготовили нештатный опорный кронштейн и компенсационные кольца. Затем промывается подшипник оси. Затем элемент промазывается и вдавливается в полуось. Делать это лучше с помощью отрезка трубы. Подшипник запрессован до упора. Труба должна иметь такой диаметр, чтобы она упиралась во внутреннее кольцо на подшипнике.

Процесс прессования выглядит следующим образом. Труба упирается в кольца, а в это время молотком бьют по другому краю. Необходимо правильно подобрать трубу и качественно ее установить. Он не должен упираться во внешнее кольцо подшипника. Затем следует убедиться, что посадка подшипника выполнена надежно и качественно. Затем прогрейте стопорное кольцо. Греть нужно сильно, красновато. Затем кольцо устанавливается на полуось. Если он сидит неохотно и неплотно, его разрезают и устанавливают новый. Чаще всего деталь плохо садится из-за недостаточного нагрева. Нужна мощная горелка. Когда кольцо остынет, установите прокладку и непосредственно тормозной диск. Теперь осталось только установить собранную полуось на автомобиль, закрепить суппорт и подключить к системе задние дисковые тормоза на ВАЗ-2107.

Возможность подключения

В процессе подключения абсолютно никаких сложностей. Дисковые тормоза будут использовать штатные шоссейные. Также не следует забывать о «колдуне». Это регулятор тормозного усилия. Если на ВАЗ-2107 его по каким-то причинам нет, то необходимо его вернуть. В противном случае усилие будет передаваться неравномерно. В результате задние дисковые тормоза сработают раньше, чем передние. Многие удаляют «колдуна», а потом жалеют об этом. Если задние тормоза срабатывают раньше передних, возрастает риск заноса оси автомобиля. Также в этом случае тормозная система будет перегреваться и быстрее изнашиваться. А убрать элемент из-за большей эффективности тормозов. Но по факту эффекта нет. Заводской элемент лучше вернуть на место.

Тормоза дисковые и стояночные

Поскольку установка дисковых элементов требует исключения механического привода ручного рычага, необходимо установить гидравлический привод. Эта операция несложная. Для этого вам понадобится главный цилиндр сцепления, рычаг привода, а также два шланга от тормозной системы. Затем из металла варится специальная конструкция в виде домика. Оптимально использовать сталь толщиной около 3 мм. Шток тормозного привода направлен вперед и укорочен. Затем изготавливается небольшой поршень, который затем вставляется в главный цилиндр сцепления. Этот поршень должен включать шток ручного рычага. Осталось только связать конструкцию. Шланг от главного тормозного цилиндра контура выведен в салон автомобиля. Элемент крепится к первому выходу в цилиндр сцепления. Второй шланг идет к «колдуну». Схема проста, хотя на первый взгляд может показаться сложной. Так вы удачно совместите задние дисковые тормоза на ВАЗ-2107 с ручкой. Без стояночного тормоза пользоваться автомобилем достаточно проблематично. Особенно, если его готовят для профессионального дрифта.

Рекомендации специалистов

После всех этих операций остается только прокачать тормоза. В случае такого апгрейда прокачка займет больше времени. Для этого стояночный тормоз необходимо снять и установить вертикально. Это избавит от воздушных пробок. Тормозную жидкость лучше всего заливать с более высокой температурой кипения. Необходимо периодически обслуживать задние дисковые тормоза на ВАЗ-2107. Ремонт их аналогичен обслуживанию любых других подобных конструкций.
