Установка карбюратора Солекс на классику

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, производителем фактически не менялась. Поэтому владельцы пытаются модернизировать авто самостоятельно – внедряют различные узлы от импортных авто или более технологичных моделей ВАЗа.

К примеру, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», не способные на обеспечение приемлемой динамики разгона, равномерного ускорения, приемлемого расхода топлива. При том что все это уже есть в «Солексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Это случалось из-за того, что поплавок при резком вхождении в поворот или при подъеме на крутую гору перемещался в поплавковой камере. В «Солексах» такого минуса нет – они оснащены двухсекционными поплавковыми камерами, спаренными поплавками, перемещающимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать и систему зажигания. Вместо штатной устанавливается бесконтактное зажигание. Любой «Солекс» изначально настроен и рассчитан на приготовление бедной смеси. Чтобы эффективно воспламенять ее, необходим более мощный разряд. Контактная система зажигания не может выдавать такой разряд, а бесконтактная – вполне. Катушка ее может вырабатывать напряжение до 25 тысяч Вольт. Зазор свечей будет составлять не более 0,8 мм.

Новый или б/у?

Можно купить новый «Солекс» на классику, но есть возможность приобрести и бывший в употреблении карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить жиклеры.

Но при этом не стоит покупать современные изделия – лучше попросить у знакомых и друзей те, которые делались в СССР. Современные жиклеры, находящиеся в ремонтных комплектах, часто не соответствуют тарировочным размерам.

Чтобы диффузор работал эффективно, с его элементов надфилем убирают заусенцы и выступы. Такие дефекты создают завихрения воздуха, а это не лучшим образом влияет на наполнение цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

• Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
• Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

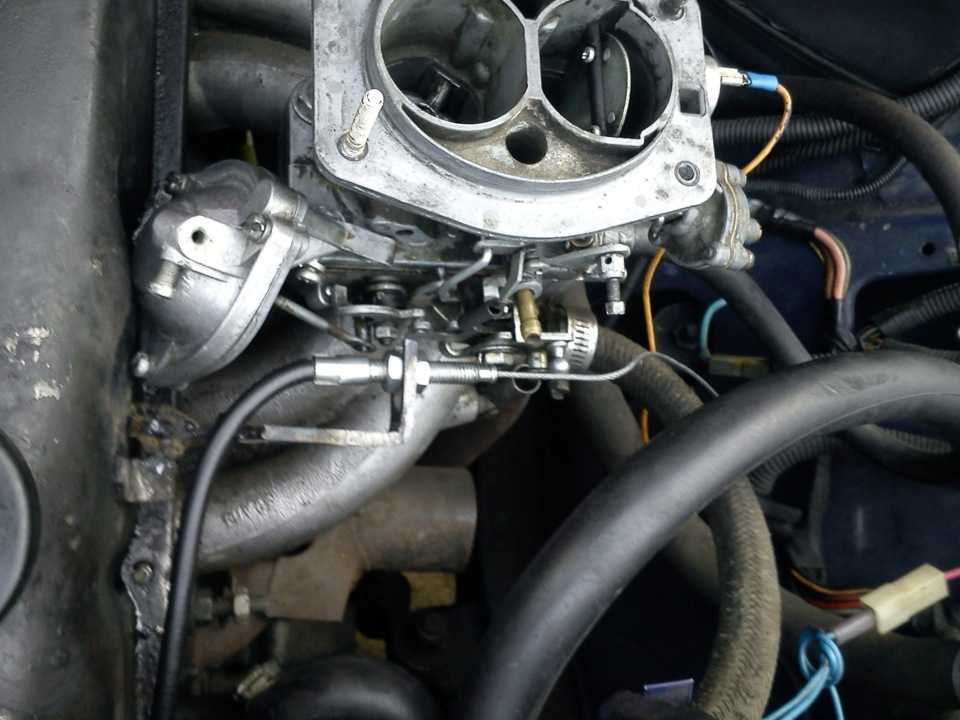

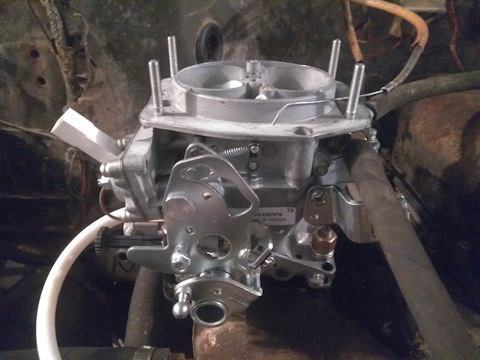

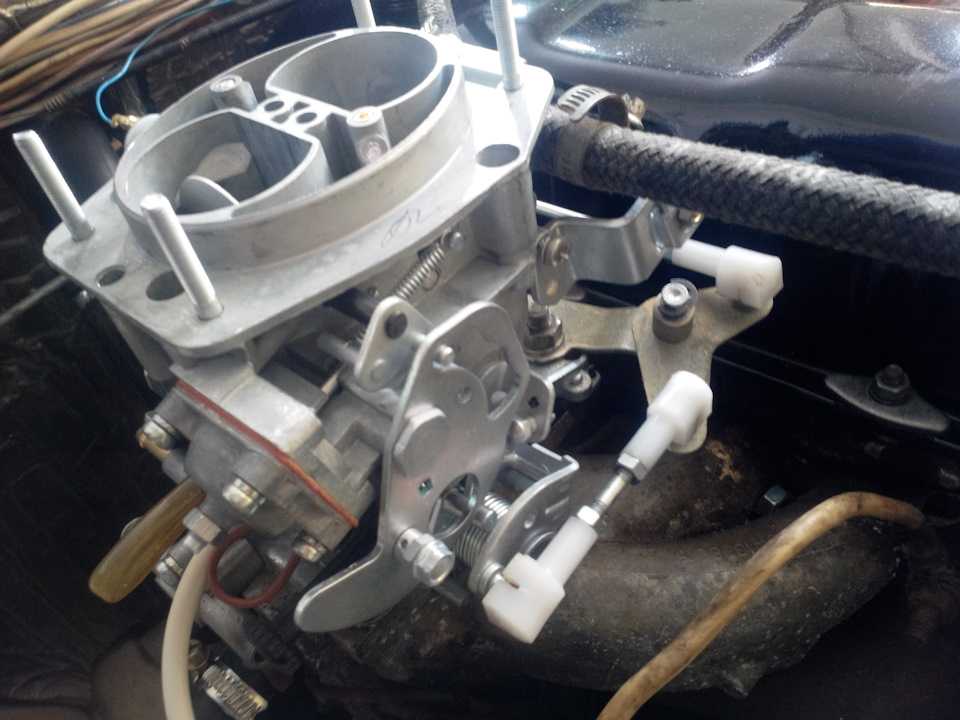

Процесс установки

Теперь можно приступить к установке:

• Чтобы защитить коллектор от попадания грязи, моторный отсек обязательно тщательно вымывают.
• Затем от штатного карбюратора отсоединяют привода и тросики, а также шланги.
• Чтобы снять кожух тросика воздушной заслонки, на панели «подсоса» убирают скобу.
• Поверхность коллектора аккуратно зачищают, наносят герметик.

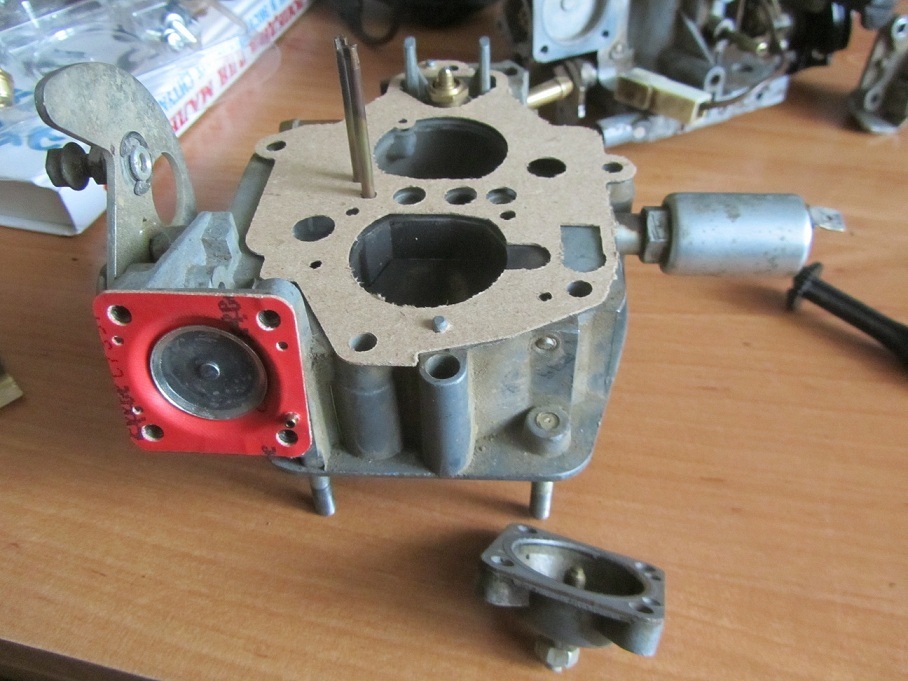

• После этих операций нужно установить прокладки в виде бутерброда. Вначале ставится тонкая, затем толстая, после – снова тонкая. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобней, карбюратор устанавливают на коллектор без крышки. Привод заслонки должен быть спереди авто.

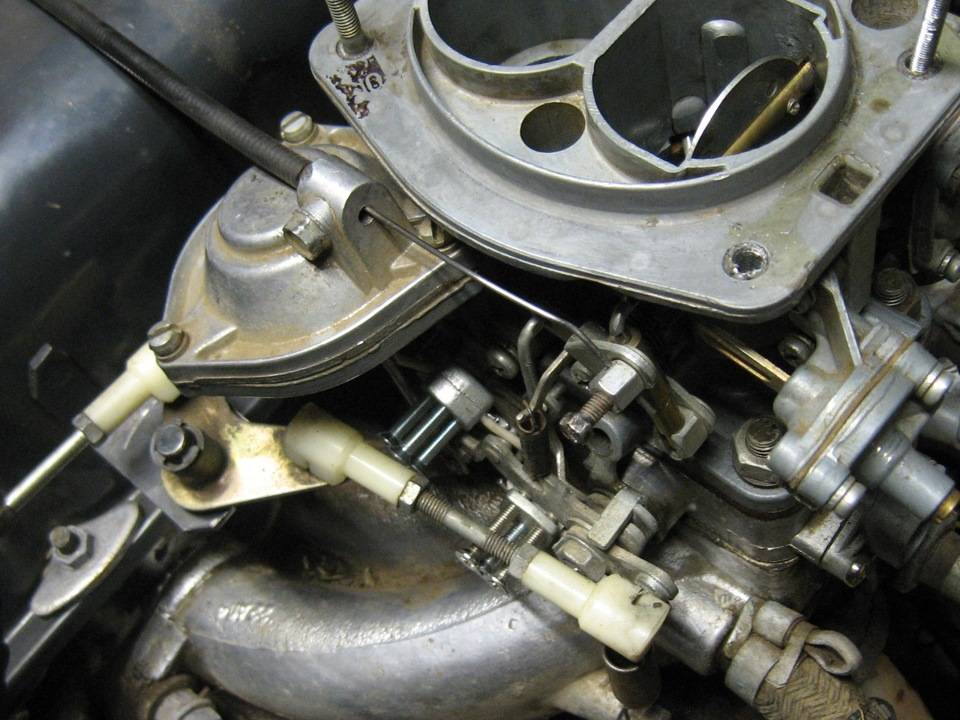

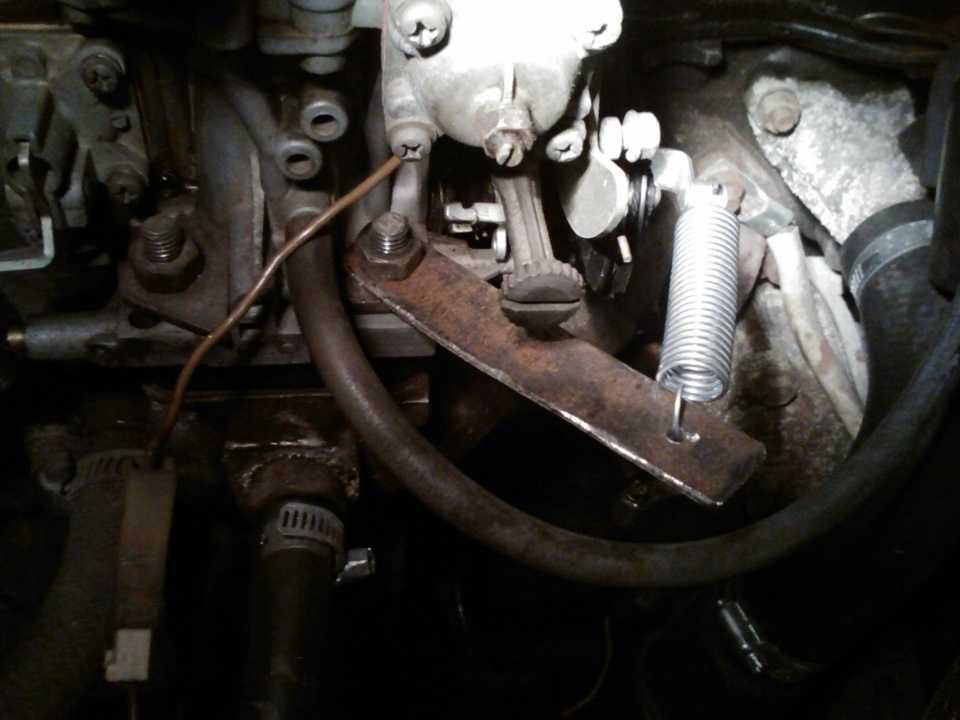

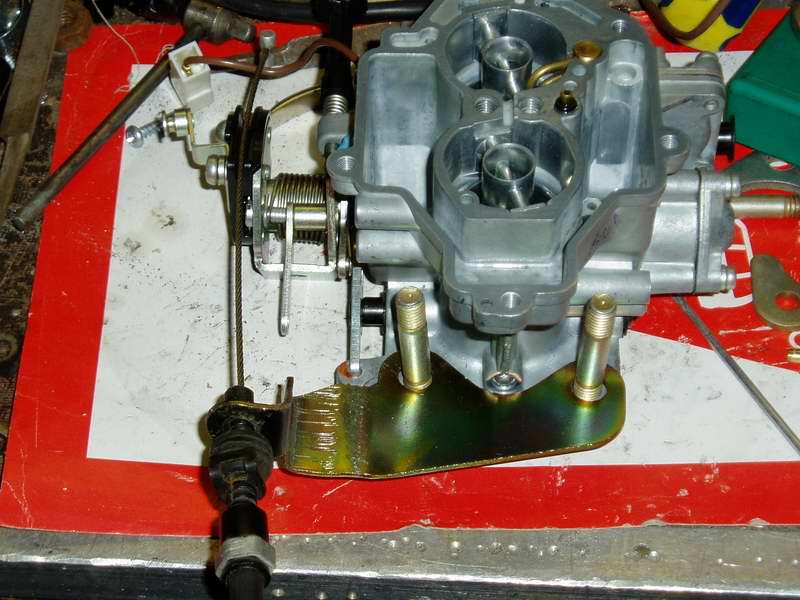

• Монтируют кулису дроссельной заслонки – на ВАЗ-2104 удобнее будет, если она окажется со стороны ГБЦ. Кулису или «вертолет» иногда пропиливают по центру, чтобы она ровно ложилась на карбюратор. А чтобы в штатном режиме работы заслонка не заклинивала на пружине, на тяги устанавливают пластиковые наконечники.

• Далее протягивают тросик привода подсоса над крышкой ГБЦ и подгоняют его по необходимой длине. Регулировка осуществляется изменением длины кожуха. Затем тросик подсоединяют к карбюратору.
• После этого можно устанавливать верхнюю крышку.
• Далее с карбюратором соединяются шланг подачи топлива, «обратки», подогрева. Шланг «обратки» оснащают обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке головки блока цилиндров.

• Теперь электромагнитный клапан следует подключить к реле освещения, к положительному контакту.
• Далее на свое место монтируется воздушный фильтр и его крышка.

Все, на этом работы по установке агрегата завершены. Но к эксплуатации переходить еще рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать верно.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Регулировка ВАЗ 21083

Двигатель необходимо прогреть, затем выставить уровень в поплавковой камере при помощи специальных шаблонов. Лучший уровень топлива – это примерно 23 мм со дна. Что касается смеси, то наиболее лучший результат получается, если винт количества выкрутить на 2 оборота, а винт качества – на 4-4,5 оборота. Однако при настойке холостого хода могут быть и другие установки.

Заключение

Все те, кто знают, как настраивать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, каким образом можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Как Поставить Карбюратор Солекс На Ваз 2107 ~ AUTOTEXNIKA.RU

Содержание

Совет 1: Как установить карбюратор 2108 на ВАЗ 2107

• в качестве положил карбюратор 2108 на ваз 2107
• Как установить озоновый карбюратор
• Как установить зажигание без строба

• — ключ 13;
• — толстая теплоизоляция (10-15 мм) пластиковая прокладка;
• — паронитная прокладка на впускном коллекторе;
• — картон под карбюратор;
• — тонкий шланг для антифриза 80 см;
• — два зажима;
• — заглушки для неиспользованных насадок;
• — комплект адаптеров и стержней для привода ускорителей;
• — обратный клапан;
• — тройник;
• — Всасывающий кабель от 2108.

• Метки: как установить классический карбюратор солекс 2108
• как поставить один карбюратор на урал и где взять карбюратор?

Совет 2: Как положил карбюратор

• Чтобы сменить карбюратор, вам понадобится новый карбюратор, несколько ключей для «8» и «13», хозяйственные перчатки.

• Оптимальный сайт такси

Совет 3: Как отрегулировать валы карбюратора

• Настройки карбюратора
• как отрегулировать карбюраторные валы 2107

Совет 4: увеличить мощность ваз

• — определить вариант увеличения мощности двигателя.

Совет 5: Как настроить бесконтактное зажигание

Использование бесконтактного зажигания позволяет повысить напряжение, подаваемое на свечи зажигания, и, соответственно, улучшить пусковые характеристики двигателя. В бесконтактной системе зажигания электронный выключатель используется для размыкания цепи низкого напряжения вместо переключателя, в котором выходной транзистор выполняет выходную схему.

• — бесконтактный трейлер;
• — переключатель;
• — катушка зажигания;
• — комплект проводов бесконтактного зажигания;
• — свечи;
• — инструмент (поз. 8 и 10 для установки барабана, поз. 13 для снятия и установки тележки, отвертки и дрели с металлическим сверлом).

Совет 6: Как настроить озоновый углевод

• — качество и количество винтов;
• — прибор для измерения СО;
• — отвертка.

Совет 7: Как улучшить карбюратор ВАЗ 2107

• инструмент, проволока, диффузор с маркировкой 4.5, бензин

• как заменить карбюратор 2107

Совет 8: Как отрегулировать карбюратор на ВАЗ 21099

На всех моделях переднеприводных ВАЗов, в том числе ВАЗ-21099, карбюратор типа «»СолексРазница только в диаметре сопел, в зависимости от размера двигателя. Базовый холостой ход карбюратора.

Карбюратор регулируется только по рабочему времени и правильному времени зажигания

Установка карбюратора Солекс на классический ВАЗ

Это видео рассказывает, как настроить с минимальными финансовыми и временными затратами.

Установка карбюратора Солекс вместо Озона на ВАЗ классика.

Мой блог на Драйве 2.

Перед регулировкой снимите корпус воздушного фильтра, отсоедините кабель воздушной заслонки, кабель электромагнитного клапана и топливные шланги.

инструменты

Вам понадобятся: ключи на 8, 10, 13, крестовая отвертка, газоанализатор.

Регулировка карбона

В начале регулировки уровень топлива в поплавковых камерах проверяется и устанавливается. Линейка или суппорт измеряет расстояние от уровня топлива до плоскости разъема карбюратора; оно должно быть 25,5 мм.

Чтобы отрегулировать уровень топлива, удалите пять винтов с помощью отвертки и снимите крышку карбюратора. Поверните крышку горизонтально, плавайте вверх. Зазор между нижними концами поплавков и прокладкой должен быть одинаковым и составлять 0,5-1 мм. Если зазор не соответствует или отличается от нормы, отрегулируйте с помощью поплавковых рычагов.

Затем стартер отрегулирован. Перед установкой проверьте состояние мембраны, открутите четыре винта и снимите крышку. Дефектное отверстие должно быть заменено.

Полностью закройте воздушную заслонку и полностью нажмите на шток привода. Дроссель должен быть слегка приоткрыт величиной начального зазора. 3 мм. Если это не указанное значение, открутите контргайку на крышке и отрегулируйте зазор с помощью винта.

После замены крышки карбюратора привод дроссельной заслонки необходимо отрегулировать. Для этого полностью откройте дроссельную заслонку и полностью сбросьте ручку привода дроссельной заслонки в кабине.

Снимите направляющий стержень с корпуса до упора и затяните винт на рычаге демпфера привода. Потяните ручку привода внутрь, полностью закрыв воздушную заслонку. Выключите ручку снова. клапан должен полностью открыться.

Если этого не происходит, ослабьте болт, фиксирующий упор корпуса, и переместите корпус так, чтобы воздушная заслонка полностью открылась и закрылась.

Регулировка холостого хода

Контроль холостого хода обеспечивает минимальное содержание токсичных веществ в выхлопных газах. Регулировка выполняется на теплом двигателе с установленным воздушным фильтром.

С момента регулировки скорости холостой ход Выполненная с помощью газоанализатора, эту работу лучше всего выполнять на станции. служба

Поверните винт, чтобы настроить пластиковый холостой ход на 750. 800 об / мин. Газоанализатор измеряет содержание СО в выхлопных газах. Показатель составляет 1% с допуском 0,3 процента.

При необходимости значение СО регулируется высококачественным винтом, закрываемым одноразовой пластиковой пробкой. Когда винт завинчивается, содержание CO уменьшается, а когда он отключается, содержание CO увеличивается;

Затем значение винта восстанавливает предыдущую скорость. холостой ход и снова проверяет содержание CO. Регулировка повторяется до тех пор, пока не будут получены оптимальные результаты. После регулировки резко нажмите педаль акселератора. двигатель должен увеличить скорость вращения, а после нажатия педали он не должен гореть.

• Регулировка карбюратора 2108. 21099

Совет 9: Как заменить карбюратор один инжектор

Установка системы с одним впрыском повышает эффективность системы распределения топлива в автомобиле, а также снижает шум в салоне за счет замены выпускного коллектора. Вы можете заменить карбюратор одним впрыском в специализированном автосервисе или сделать это самостоятельно в мастерской.

Подготовка к установке моно-выхлопной системы

Комплект для установки системы впрыска включает в себя впускной коллектор, блок управления, комплект усиленных топливных трубок, адсорбер топливного фильтра, выпускной коллектор лямбда-зонда и провода питания.

Перед установкой системы моновпрыска карбюратор снимается с двигателя автомобиля. Процедура разборки карбюратора описана в руководстве по эксплуатации автомобиля. Разборка карбюратора также включает в себя снятие педали, коллектора и воздушного фильтра.

Monoinjection

После снятия карбюратора на двигателе установлен впускной коллектор с топливными трубками. Разнообразие системы моновпрыска отличается по конструкции от системы карбюратора, которая была демонтирована на предыдущем этапе. При сборке коллектора необходимо использовать новый комплект прокладок, который повторяет форму соединительного фланца.

Затем устанавливается кабель системы управления, движение которого контролирует подачу топлива. Затем устанавливается электронный блок управления.

Лямбда-зонд ввинчивается в специальное отверстие на впускном коллекторе, с которого снимается защитная заглушка. Следующий шаг. проводка. Для защиты силовых проводов от негативного воздействия окружающей среды они экранированы полимерными трубками и закреплены изолентой.

В некоторых случаях для установки контрольной проводки может потребоваться большее отверстие в монтажном шкафу. Проводка системы моновпрыска соединена с блоком управления, бензонасосом, лампой зажигания и аккумулятором.

На заключительном этапе установлен воздушный фильтр. При выборе этого оборудования не рекомендуется использовать продукты других производителей, поскольку высота воздушного фильтра может помешать правильному закрытию капота.

Установка карбюратора 21073 на ваз 2107. Выбор карбюратора для «классики» ВАЗ. Регулировка оборотов холостого хода

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить.

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Подбор видов жиклеров на карбюратор Cолекс 21073 – одна из составных частей его настройки для наиболее разумной дальнейшей эксплуатации. А прежде чем сменять одно на другое, надо в корне понять: зачем, и что это за деталь такая?

Теория

{banner_content}Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Основы подбора

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться , что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Несколько примеров, как подобрать

Движок 1,8 литра . Карб – Солекс 21073 (24х24). В первую камеру идет топливный – 115, воздушный – 165. Во вторую: ТЖ – 115, воздушный (ВЖ) – 125-й. холостой: 41-й. При таком раскладе расход АИ 92 для городского режима езды – от 8-и до 9-и литров.

Движок 1,5 Д . карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

Дополнительная информация

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Итоги

Конечно же понятно, что не существует предела улучшениям. Порой они даже могут переходить в излишества: просверлить, например, заслонку дросселя, отполировать МД, запаять эпульсионные трубочки на карбюраторе. Но, как говорят, что сверх меры, то нездорово. А вот такая процедура, по своему увлекательная, как подбор видов жиклеров на карбюратор Cолекс 21073, к примеру – вещь достаточно необходимая для правильной настройки агрегата и полнейшей совместимости его с моторным отсеком. А в результате вы получаете экономную и хорошо реагирующую на газ машину.

Различные модификации карбюраторов ВАЗ-2107 устанавливались на определённые модели, а именно:

устройствами серии 2107-1107010-20 комплектовались двигатели последних версий на ВАЗ-2103 и , которые оснащены вакуум-корректорами;

модификация изделий 2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105;

карбюраторы серии 2107-1107010-10 применялись на моторах 2106 и 2103, которые укомплектованы распределителем зажигания без вакуум-корректоров.

Двухкамерный карбюратор модификации 2107-1107010 выполнен по типу эмульсионного устройства с падающим потоком. Он оснащён сбалансированной поплавковой камерой, обогатительным устройством, двумя главными дозирующими системами, механизмом отсоса картерных газов, специальным патрубком подачи в вакуумный регулятор опережения, автономной системой ХХ (холостого хода) и прочими необходимыми элементами. Управление положением, а именно открытие ДЗ () камеры реализовано через педаль привода, установленной в салоне. ДЗ второй камеры управляется специальным пневматическим приводом.

Оснащена пусковым диафрагменным механизмом для запуска ХХ. Ускорительный насос выполнен по типу диафрагменного устройства, оборудованного механическим приводом. Он обеспечивает подачу топлива в камеру. Крепление карбюратора реализовано через четыре шпильки впускного трубопровода.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и настройка карбюратора ВАЗ-2107, осуществляется на базе тарировочных параметров, в которых заложены все необходимые данные. Специалисты рекомендуют выполнять настройку 1 раз в 6 месяцев. Фактически эта процедура является плановым техническим обслуживанием этого устройства.

Настройка карбюратора 2107-1107010 включает следующие операции:

чистка и мойка изделия снаружи;

контроль состояния механизмов и отдельных элементов;

промывка (чистка) сетчатого фильтра;

промывка (чистка) поплавковой камеры;

промывка (чистка) топливных и воздушных жиклёров.

Подробно описывать все этапы настройки устройств серии 2107-1107010 нет смысла, так как чистка или мойка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому рассмотрим только наиболее важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Чтобы проконтролировать, а при необходимости настроить заданный уровень бензина в ПК (поплавковой камере), предварительно следует подготовить специальный тарировочный шаблон размером 6,5 х 14,0 мм из картона.

Сначала аккуратно снимем крышку карбюратора и помещаем её вертикально таким образом, чтобы рычаг поплавка не давил, а только касался шарика подгруженного клапана. Под поплавок подкладываем шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно это расстояние измерить штангенциркулем или обычной линейкой. Величина зазора должна быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанной величине, следует откорректировать его путём осторожного подгибания держателя ИК (игольчатого клапана).

Следующим этапом настраиваем максимальное открытие ИК, которое определяется ходом поплавка. Для этого осторожно отодвигаем поплавок от корпуса крышки и измеряем расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если величина зазора вы ходит за указанные пределы, подгибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

Если настройка карбюратора выполнена правильно, ход поплавка будет 8 ±0,25 мм.

Настройка ПУ

Чтобы приступить к этапу настройки ПУ (пускового устройства) предварительно подготовьте кусок проволоки сечением 0,75 ±0,05 мм и картонный (пластиковый) шаблон шириной в 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим снаружи карбюратор.

1 — трехплечий рычаг управления воздушной заслонки; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем полностью ВЗ при этом торец тяги, которая соединяет рычаг ВЗ со штоком ПУ, должен находиться на конце паза этого штока. Затем полностью задвигаем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем величину зазора между стенкой камеры и краем ВЗ. Он должен быть 5,0 + 0,5 мм.

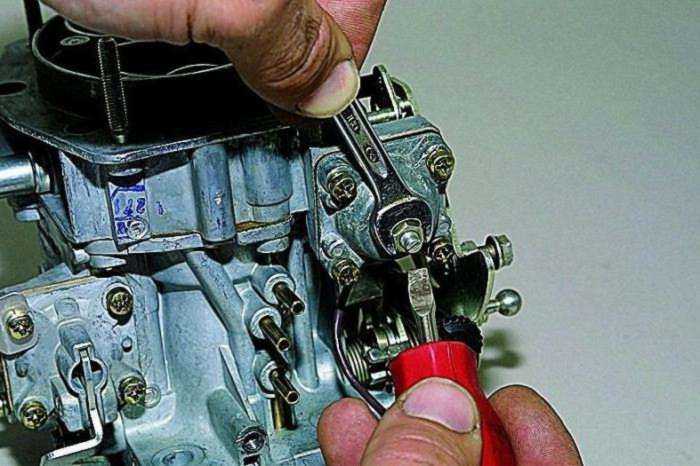

Теперь настраиваем зазор открытия ВЗ. Регулировка производится с помощью специального винта, который закрыт пробкой. Поэтому сначала шлицевой отвёрткой выкручиваем пробку, а потом корректируем открытие ВЗ.

Контроль открытия ДЗ

Для выполнения этой операции необходимо предварительно снять карбюратор. Затем прокручиваем против часовой стрелки 3-плечий рычаг и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5 ±0,5 мм. Если необходимо, аккуратно подгибаем тягу или передвигаем её наконечник на другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Предварительно прогреваем мотор. Обороты на режиме ХХ должны быть в пределах 860 ±40 об/мин. Сначала настраиваем угол опережения.

Мультиметр переключаем на режим измерения частоты оборотов и подключаем один щуп к первичной обмотке КЗ (катушки зажигания), а второй соединяем с массой.

Датчик газоанализатора вставляем в трубу выхлопа и включаем прибор.

При необходимости винтом количества корректируем их величину до 860 ±40 об/мин.

Винтом качества добиваемся содержания углекислого газа в пределах 0,85 ±0,35%. Если у вас нет газоанализатора, контролируем этот параметр по устойчивой работе двигателя.

При правильно выполненной настройке, если резко нажать и отпустить педаль газа, мотор должен плавно увеличить, а затем снизить обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра берём руками рукоятку заслонки и двигаем её от себя, чтобы ВЗ стала вертикально. Если установить вертикально не получилось, приступаем к регулировке.

С помощью ключа на 7 удерживаем втулку и одновременно выкручиваем винт крепления тяги заслонки. Под действием пружины ВЗ должна стать в вертикальное положение. Затем затягиваем винт.

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор еще долго будет служить владельцам старых авто. Сейчас карбюраторные автомобили уже давно не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода все еще изготавливается и успешно работает в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на простоту, данный элемент пользуется спросом и популярностью среди автолюбителей. Не только на «Ниву» устанавливали «Солекс» 21073. Отзывы о нем положительные, а значит, нужно узнать о нем подробнее и научится его настраивать.

Карбюратор «Солекс»: модификации

Базовую конструкцию этих устройств разработали инженеры французской фирмы Soleks.

На Димитровградском заводе позже получили лицензию на производство, и все прочие модификации делались силами специалистов здесь же. На ДААЗе был разработан популярный «Солекс 21073». Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для и 2109. «Солекс» 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались «Солекс» 21053-1107010. Модели ВАЗ «Нива» комплектовались механизмом «Солекс» 21073-1107010. Сейчас его сменил инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсионных. Модификации его изначально устанавливали на моторы с Устройство отличается наличием двух камер, оснащенных дроссельными заслонками, а также дозировочными системами. Также в устройстве есть переходные системы для первой и для второй камеры. Имеется система холостого хода, однако только для первой камеры.

Механизм представляет собой две половины. Нижняя — более массивная — и верхняя. Данная половина — это непосредственно сам корпус устройства, а верхняя часть является для карбюратора крышкой. Внизу каждой из камер имеются заслонки поворотного типа с механическим видом привода. Вверху в первой камере карбюратора расположена заслонка для подачи воздуха. Она необходима для осуществления запуска еще непрогретого силового агрегата. Эта деталь приводится в действие тросиком, который уходит в салон и соединен с рычажком, отвечающим за подсос и с пусковой

Принцип действия

Работает «Солекс 21073» следующим образом. Бензин попадет в поплавковую камеру при помощи впускного штуцера — топливо также проходит через фильтр-сетку, где очищается, и идет через игольчатый клапан. Камера с поплавком двухсекционная, а секции между собой соединены. В них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов кузова на уровень топлива в данной камере.

Тем самым обеспечивается более стабильная работа двигателя. По мере того как камера наполнится, поплавок, прижимая часть игольчатого клапана, перекрывает доступ горючего в камеру. Так поддерживается постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин сквозь жиклеры попадает в смесительные колодцы. В эти же колодцы через специальные отверстия в эмульсионных трубках или воздушных жиклерах попадает воздух. Далее в них бензин и воздух смешивается. В результате образуется топливная смесь. Она попадет в малые, а также в большие диффузоры устройства. Это главная дозирующая камера. В зависимости от режима работы двигателя, в карбюраторе могут запускаться те или иные механизмы и системы. Когда владелец пытается запустить двигатель «на холодную», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона — это подсос.

Когда ручка вытянута максимально, воздушная заслонка первой камеры полностью закрыта. Вместе с этим в первой камере открывается на расстояние пускового зазора. Он настраивается при помощи регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит настроить обороты в режиме холостого хода.

Пусковая система

Данный механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также в устройстве есть диафрагма и шток, который связан с воздушной заслонкой. После того как мотор будет запущен, во впускном коллекторе возникает разрежение. Оно воздействует на шток диафрагмы, открывая тем самым воздушную заслонку. Если рукоятку подсоса вернуть в обычное положение, это приведет к уменьшению пусковых зазоров.

Параметры зазоров зависят от геометрических характеристик рычага и никак не настраиваются. Что касается дроссельной заслонки второй камеры, то, когда подсос вытянут, она находится в заблокированном состоянии.

Система холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в устройстве механизма имеется ускорительный насос и экономайзер. Эти узлы предназначены для топливной смеси двигателя, когда он работает в нагруженных режимах.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате — потери мощности, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

Заключение

Это самые главные правила того, как настроить карбюратор «Солекс» (на «Ниву» он идет или на «семерку», не имеет значения). Настройка позволяет улучшить работу мотора, стабилизировать холостые обороты. Данный карбюратор хорош тем, что его можно настроить при минимальном наборе инструментов в любых условиях. Но время идет вперед, и автомобилей с таким типом системы питания становится все меньше.

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы подобных авто с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических характеристик и/или снижения расхода горючего. Как разгон, так и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец принимает решение об установке стороннего карбюратора, тогда нужно учесть ряд индивидуальных особенностей при выборе.

Читайте в этой статье

Штатные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов с одного силового агрегата можно запросто установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автоагрегатный Завод) 2101, 2103 и 2106 были продуктами, которые производились благодаря наличию лицензии фирмы Weber. По этой причине модели называют как карбюратор ДААЗ, так и карбюратор Weber, но понимают одинаковое устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят высокое потребление горючего на отметке от 10-и до 14-и литров на сотню километров. Еще одной потенциальной сложностью сегодня является практически полное отсутствие этих моделей даже б/у в приемлемом рабочем состоянии.

Карбюратор Озон

Не меньшую популярность имеет модель карбюратора ДААЗ 21053, который является лицензионной продукцией фирмы Solex. Карбюратор зарекомендовал себя экономным и одновременно динамичным решением при установке на двигатели «классики». Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему обратной подачи горючего (обратку). Благодаря такому решению излишки бензина попадают обратно в бензобак. Обратка позволяет экономить около 400-800 грамм бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь целый ряд вспомогательных электронных систем. К основным решениям относят систему холостого хода с регулировкой электрическим клапаном, автоматическую систему холодного пуска и т.д. Такие новшества встречались на экспортных вариантах автомобиля. На территории СНГ распространение получил карбюратор Solex c электрическим управляющим клапаном холостого хода.

Система в эксплуатации оказалась проблемной. В карбюраторе данного типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, тогда первой давала сбой система холостого хода. Карбюратор Солекс расходует от 6-и до 10-и литров горючего в спокойном режиме. Что касается динамики, то уступает он только ранней разработке Weber.

Все упомянутые выше карбюраторы ставятся на классические двигатели ВАЗ без доработок. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема Вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, тогда потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке нештатных моделей карбюраторов на свои авто. Такая инсталляция потребует определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Solex 21073 и Solex 21083.

Модель Solex 21073

Данная модель разработана для мотора с объемом 1.7 литра и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Solex 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прироста в динамике, но расход топлива поднимается до отметки в 9-12 литров на сотню.

Модель Solex 21083

Solex 21083 ставился на ВАЗ 2108-09. Если ставить его на двигатели «классики», тогда потребуются доработки. Системы газораспределения моторов 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при оборотах около 4000 скорость подаваемого воздуха может дойти до звуковой, а мотор дальше раскрутить не получится. Для установки этой модели карбюратора необходимо рассверливать диффузоры первичной и вторичной камеры для их расширения. Также нужно установить большие жиклеры. Процесс доработки является трудоемким, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подведем итог

Напоследок добавим, что существуют модели карбюраторов иностранного производства. К минусам такого выбора относят высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность сравнительно с перечисленными выше моделями карбюраторов ДААЗ, Solex или Weber.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать жиклеры, убрать провалы.

Чистка карбюратора: когда необходимо чистить дозирующее устройство, признаки и симптомы. Доступные способы очистки карбюратора без разбора и снятия с авто.

Установка карбюратора 21073 на ваз 2107. Установка карбюратора солекс на классику. Топливные шланги и обратный клапан

Автомобиль Нива 21213 появился на конвейере очень давно, однако до сих пор пользуется большим спросом. Почти 30 лет назад автомобиль претерпел незначительные изменения, но до сих пор является любимцем любителей бездорожья. Этот автомобиль неприхотлив, надежен и очень прост в управлении. Хорошая проходимость, которой могут позавидовать зарубежные аналоги известных марок, сделала автомобиль важной частью охоты и рыбалки. А установка карбюратора Солекс 21073 на ниву – одно из лучших решений, и в этой статье мы поговорим о его настройке и регулировке.

Основная часть автомобилей ВАЗ 21213 оснащена карбюраторным двигателем 1.7, с которого начался его жизненный путь. При должном вазе ко всему — работает без нареканий. Система питания двигателя — карбюраторный ДААЗ 21073 «Солекс». Рассмотрим его устройство, причины выхода из строя и как выполняется регулировка.

Карбюратор ДААЗ 21073 — устройство

Устройство Димитровградского автоагрегатного завода предназначено для смешивания топлива и воздуха и состоит из двух основных узлов:

1. Рама;
2. Верхняя крышка.

В основе устройства также поплавковая камера для выравнивания уровня топлива, подаваемого в диффузор, ускорительный насос, экономайзер принудительного холостого хода и экономостат. Верхняя крышка содержит: эмульсионную трубку или эмульсионные колодцы, штуцеры, предназначенные для распыления топлива в диффузоре, а также воздушную заслонку, необходимую для холодного пуска силового агрегата. Карбюратор Солекс 21073 на Ниву устанавливается и настраивается с завода, а его конструкция и тарировочные данные обеспечивают хорошие динамические характеристики при минимальном расходе топлива.

Данные калибровки

Имя	21073 склад		21073 шахта		21053-***		21053-	***-20
	1-я камера	2-я камера	1-я камера	2-я камера	1-я камера	2-я камера	1-я камера	2-я камера
Объем двигателя	1700		1500		1500		1600
Главный диффузор	24	24	24	24	23	24	23	24
гтж	107,5	115	115	115	102,5	115	107,5	110
ГВЖ	150	135	150	135	150	135	140	165
TJ XX и вперёд. Система 1	39	—	42	—	39	—	40	—
ТЮНЬ	45	—	35	40	35	40	45	40
Кулачек ООН	4		7		4		5
ТЖ ЭМР	40	—	40	—	40	—	40	—
Дроссельная заслонка	6	—	6	—	7	—	3	—
Массовое отношение	0,717	0,852	0,767	0,852	0,683	0,852	0,768	0,667
Отношение т/всего	0,781		0,807		0,763		0,713

Данные калибровки карбюратора 21073-1107010
Опции	первая камера	вторая камера
Диаметр смесительной камеры, мм	32	32
Диаметр диффузора, мм	24	24
Основная система дозирования: маркировка топливного жиклера воздушный жиклер маркировка
Тип эмульсионной трубки	ЗД	ЗК
Система холостого хода и система перехода первой камеры: маркировка топливного жиклера воздушный жиклер маркировка
Система перехода второй камеры: маркировка топливного жиклера воздушный жиклер маркировка
Экономайзер режима мощности:	—	70
Экономостат: условный расход топливной струи маркировка топливного жиклера усилие сжатия пружины длиной 9,5 мм, Н
Ускорительный насос: распылитель маркирует подачу топлива на 10 циклов. смз маркировка кулачка
Пусковые зазоры: воздушная заслонка, дроссель мм, мм	3,0	—
Маркировка дроссельной заслонки	6	—
Диаметр отверстия под вакуум-корректор, мм	1,2	1,2
Диаметр отверстия игольчатого клапана, мм	1,8	1,8
Диаметр перепускного отверстия топливного бака, мм	0,70	0,70
Диаметр вентиляционного отверстия картера двигателя, мм	1,5	—

Схема и принцип работы

Типы и модификации карбюраторов для данного автомобиля могут быть самыми разными, но принцип работы остается одним и тем же.

При холодном пуске двигателя водитель закрывает воздушную заслонку, чтобы ограничить поток воздуха и увеличить количество бензина. Это облегчает запуск и выводит обороты, необходимые для стабильной работы.

Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель основной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель основной дозирующей системы второй камеры: 13 — распылитель экономостата: 14 — главный жиклер воздуха второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — балансировочный канал поплавковой камеры; 17 — поплавковая камера; 18 — игольчатый клапан; 19- калиброванное отверстие для перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагменный экономайзер режимов мощности; 23 — топливный жиклер экономайзера режимов мощности; 24 — кран шаровой экономайзера режимов мощности; 25 — поплавок; 26 — топливный жиклер экономостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 — выход переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выход системы холостого хода; 35 — блок подогрева карбюратора; 30 — регулировочный винт состава (качества) смеси холостого хода; 37 — штуцер вентиляции картера; 38 — штуцер подвода вакуума к вакуумному регулятору зажигания; 39- вакуумно-вытяжная арматура системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 — шаровой кран ускорительного насоса; 43 — диафрагма ускорительного насоса.

В процессе прогрева увеличен подсос воздуха для снижения скорости и исключения перебоев. Таким образом, воздушная заслонка полностью открывается, а количество бензина уменьшается. Другие способы обогрева конструкцией не предусмотрены.

Бензин подается через топливный фильтр в поплавковую камеру, а затем в основную дозирующую систему камеры смешения. Схема нагнетания воздуха и смешение его с бензином в диффузоре происходит за счет разрежения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.

Система второй камеры предназначена для увеличения подачи воздуха к распылителю при работе двигателя под большой нагрузкой, когда высока скорость.

Для того, чтобы двигатель стабильно работал на холостых оборотах, а малые не позволяли ему глохнуть и исключали перебои, предусмотрена система холостого хода. А для поддержания уровня используемого топлива в карбюраторе Солекс 21073 существует целая схема работы поплавковой системы. Рассмотрим работу каждой системы отдельно.

Поплавковая камера карбюратора Солекс

Поплавковый механизм расположен в верхней крышке карбюратора и служит для поддержания заданного уровня топлива, которое подается в дозирующую камеру.

Он бывает:

• малая полость;
• Поплавок из эбонита;
• Игольчатый клапан.

Калибровочные данные карбюратора Солекс ДААЗ 21073 предусматривают следующий принцип работы поплавковой камеры. Когда уровень топлива падает, поплавок опускается и своим рычагом открывает игольчатый клапан в верхней части крышки. Через образовавшееся отверстие бензин попадает в камеру и заполняет ее, поднимая поплавок вверх. Как только поплавок полностью поднимется, клапан закрывается, и цикл повторяется на время работы двигателя.

Регулировка и регулировка уровня поплавковой камеры влияет на динамические характеристики мотора. При недостаточном уровне силовая установка работает не стабильно, а при слишком высоком – увеличивается расход топлива и выходят из строя свечи зажигания.

Основная дозирующая камера — принцип работы

При работе двигателя цилиндры создают разрежение, которое засасывает воздух из воздушного фильтра и подает его к диффузорам — это основные дозирующие системы. После этого весь кислород уходит через заслонку первой камеры и жиклер карбюратора Солекс 21073. Благодаря дроссельным жиклерам второй камеры и уменьшенному диаметру диффузора первой камеры расход воздуха увеличивается, а в зоне распыления достигает предельных значений.

В дальнейшем, пройдя через воздушный жиклер дроссельной заслонки первой камеры, воздух смешивается с топливом и всасывается в каналы впускного коллектора, распределяющего массу топливной смеси по цилиндрам двигателя. Для повышения эффективности раздача происходит в те цилиндры, где впускной клапан открыт и есть необходимый разрежение. Такой принцип работы обеспечивает снижение расхода топлива и исключение загрязнения ГРМ.

Система холостого хода

В некоторых ситуациях необходимо обеспечить работу двигателя даже при нейтральном положении автомобиля, когда скорость слишком низкая. В этот момент вакуум недостаточен и топливо не сможет пройти через основную дозирующую камеру. Специально для этого предусмотрена система принудительного холостого хода.

Для этого через главный топливный жиклер холостого хода подается воздух в первую камеру. Затем топливо будет поступать в топливный жиклер холостого хода. Воздух также проходит через специальный жиклер по отдельному каналу. Такая конструкция позволяет обеспечить работу двигателя даже на малых оборотах, а при открытии дроссельной заслонки включается экономайзер режимов мощности, который рассматривается как переходная система.

Однако система имеет ряд недостатков при движении накатом:

1. При снижении скорости сбросом газа расход топлива продолжается;
2. При переключении на нейтральную передачу вообще увеличивается.

Специально для этого в калибровочных данных также предусмотрен ЭПХГ, отключающий подачу топлива при движении накатом. Его работа продолжается до тех пор, пока обороты не упадут до 1200 об/мин и отключится при открытии дроссельной заслонки. Но когда машина стоит, он в работу не включается.

Устранение неисправности — Карбюратор солекс 21073

Карбюратор солекс 21073 долгое время устанавливался на ниву 21213, после чего ремонт и регулировка довольно распространены.

Поэтому нельзя исключать следующие неисправности:

• Повышенный расход топлива;
• Плохие пусковые качества;
• Снижение мощности;
• Нестабильная работа мотора на ХХ.

Основные неисправности при работе карбюратора возникают из-за некачественного топлива, в котором есть посторонние частицы. Именно они являются основными причинами того, что забиваются жиклеры и каналы, что приводит к неисправности устройства. Установленный карбюратор 21073 1107010 ДААЗ на Ниву имеет такое устройство, в котором жиклеры наиболее подвержены загрязнению. Поэтому диагностику нужно начинать с них.

Ремонт и обслуживание карбюратора Солекс 21073 в полевых условиях

Для ремонта карбюратора необходимо снять его с двигателя. Для этого в первую очередь снимается воздушный фильтр, все шланги, штоки и приводы дроссельной заслонки, идущие к устройству, а затем снимается и он.

• Прокладки;
• жиклеров;
• Игольчатый клапан;
• Набор стержней и мелких крепежей.

Карб рекомендуется разбирать на большом столе и раскладывать детали по порядку, чтобы не потерять их в процессе. Ремонт карбюратора Солекс 21073 на автомобиле Нива производится в следующей последовательности — разборка, промывка специальной жидкостью всех деталей, установка деталей из ремкомплекта и сборка. Типы ремонтных комплектов различаются в зависимости от модели прибора.

Выбор жиклера – одна из важнейших процедур. Подбор осуществляется с учетом технических данных устройства и должен основываться на личном выборе автовладельца. Следует иметь в виду, что увеличение диаметра поперечного сечения приводит к улучшению динамических характеристик и увеличению расхода топлива. Типы струй могут быть самыми разными.

Таким образом, при правильном подборе форсунок можно добиться хорошей производительности при минимальном расходе бензина.

После установки устройства на автомобиль регулируются обороты холостого хода. Он восстановит нормальную работу двигателя и снизит расход топлива.

Перед началом регулировки необходимо вставить уровень в поплавковую камеру, чтобы лишний раз не разбирать карбюратор. Для этого с помощью ручного насоса закачивается топливо и снимается верхняя крышка. Если обратить внимание, то в камере есть наклонная плоскость, посередине которой должен располагаться уровень топлива. Если он другой, то его выставляют, подгибая усики поплавка.

Следующим шагом является регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Необходимо полностью расширить всасывание, а заслонку закрыть. В этом состоянии кабель фиксируется. Теперь нужно проверить работу заслонки: при полностью убранной ручке заслонка должна быть открыта и наоборот.

Сейчас идет регулировка холостого хода карбюратора (Солекс 21073). Для этого полностью затяните винты качества и количества, а затем отверните винт регулировки качества на четыре оборота, а количества на три. После этого двигатель запускается и прогревается до рабочей температуры. После устранения перебоев можно приступать к настройке.

Закручивать винт количества до тех пор, пока скорость не упадет до 800-900 об/мин. Теперь установите максимальную скорость, повернув винт качества. Снова раскрутить до 800 об/мин. Теперь настраиваем качество до тех пор, пока двигатель не начнет слегка трястись. Этот момент будет самым оптимальным.

Существует еще один способ, который заключается в повторении первого цикла до тех пор, пока дальнейшая регулировка не станет невозможной. Оба метода рабочие, поэтому можно настроить по-разному.

Если карбюратор не работает и не регулируется, следует искать избыточную утечку воздуха через прокладки или проверять угол опережения зажигания и зажигания. Устраните причину проблемы и повторите попытку. Чтобы устранить эту проблему, проверьте зазоры дроссельной заслонки.

Автомобиль должен стоять на ровной поверхности, при этом должен быть включен ближний свет и основные потребители электроэнергии. Это единственный способ регулировать.

Заключение

Вот и все, что нужно знать о карбюраторе, устанавливаемом на Лада Нива. Как видите, в его устройстве нет ничего сложного, и настроить его сможет любой автолюбитель. Желаем удачи на дорогах и поменьше пробок!

Под классическими моделями ВАЗ

следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиску более эффективных решений для повышения динамических показателей и/или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решил установить сторонний карбюратор, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читать в этой статье

Стандартные модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также были созданы для двигателей разных размеров. Некоторые модели карбюраторов с одного силового агрегата можно легко установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Вебер

Карбюраторы ДААЗ (Дмитровский автомобильный завод) 2101, 2103 и 2106 были продукцией, которая производилась благодаря лицензии компании Weber. По этой причине модели называют и карбюратор ДААЗ, и карбюратор Вебер, но понимают одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо можно отнести высокий расход топлива на отметке от 10 до 14 литров на сто километров. Еще одной потенциальной сложностью на сегодняшний день является практически полное отсутствие этих моделей, даже бывших в употреблении в приемлемом рабочем состоянии.

Карбюратор Озон

Не меньшей популярностью пользуется карбюраторная модель ДААЗ 21053, являющаяся лицензионным продуктом компании «Солекс». Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке на классические двигатели. Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Солекс имеет систему возврата топлива (обратку). Благодаря такому решению лишний бензин попадает обратно в бензобак. Обратка позволяет экономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд дополнительных электронных систем. К основным решениям можно отнести систему холостого хода с электроклапанным управлением, автоматическую систему холодного пуска и др. Такие новшества встречались на экспортных версиях автомобиля. В СНГ получили распространение карбюраторы «Солекс» с электроклапаном управления холостым ходом.

Система оказалась проблемной. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор своевременно не обслуживать, то первой вышла из строя система холостого хода. Карбюратор «Солекс» потребляет от 6 до 10 литров топлива в тихом режиме. По динамике она уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе – это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке на свои автомобили нестандартных моделей карбюраторов. Такая установка потребует определенных переделок и последующей настройки. Речь идет о моделях карбюраторов Солекс 21073 и Солекс 21083.

Модель Солекс 21073

Данная модель разрабатывалась под двигатель 1,7 л и штатно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Солекс 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться увеличения динамики, но расход топлива возрастает до 9-12 литров на сотню.

Модель Солекс 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на двигатели «классики», то потребуются доработки. Системы газораспределения двигателей 01-07 и 08-09имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при скорости около 4000 скорость подаваемого воздуха может достигать скорости звука, и двигатель не сможет дальше крутиться. Для установки этой модели карбюратора необходимо высверлить диффузоры первичной и вторичной камер, чтобы расширить их. Также необходимо установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели 21073.

Суммировать

Напоследок добавим, что есть модели с карбюраторами иностранного производства. К недостаткам такого выбора можно отнести высокую стоимость, сложности в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с перечисленными выше моделями карбюраторов ДААЗ, Солекс или Вебер.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, отрегулировать холостой ход, подобрать жиклеры, убрать провалы.

Чистка карбюратора: когда чистить дозатор, признаки и симптомы. Доступные способы почистить карбюратор без разбора и снять его с автомобиля.

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с двигателем объемом 1,6 л и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с падающим потоком (поток сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие компоненты и системы:

• Основные дозирующие системы, их две, для первой и второй камеры соответственно.
• Поплавковая камера оснащена двойным поплавком, уравновешенным для предотвращения влияния опрокидывания, например, поворота автомобиля, на работу карбюратора.
• Картер выхлопной системы.
• Механизм, блокирующий открытие дроссельной заслонки второй камеры.
• Система холостого хода подключена к первой камере.
• Неработающий экономайзер.
• Две переходные системы, по одной на каждую камеру.
• Экономайзер режимов мощности.
• Ускорительный насос.
• Пусковое устройство.
• Нагревательное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивная нижняя — корпус, и верхняя — крышка карбюратора. В нижней части карбюратора в каждой из камер расположены поворотные дроссельные заслонки с механическим управлением. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон (рычаг воздушной заслонки), и вакуумным курком.

Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, которые сообщаются друг с другом, поэтому уровень топлива в них одинаков. Двухсекционная конструкция снижает влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

По мере заполнения поплавковой камеры поплавок, прижимая иглу клапана, перекрывает подачу топлива, поддерживая таким образом постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо подается через главные топливные жиклеры в эмульсионные колодцы, а воздух поступает через отверстия в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешении топлива и воздуха образуется эмульсия, которая поступает в малый и большой диффузоры карбюратора. Это основная дозирующая система карбюратора.
На разных режимах двигателя в работу включаются определенные системы карбюратора.

Работа карбюратора солекс 21073

При запуске холодного двигателя для обогащения смеси пусковое устройство управляется изнутри автомобиля рукояткой воздушной заслонки. В максимально выдвинутом положении ручка всасывания поворачивает рычаг через трос привода, полностью закрывая воздушную заслонку (первую камеру). При этом дроссельная заслонка первой камеры приоткрывается на величину пускового зазора, который можно регулировать регулировочным винтом приоткрытия дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, соединенной каналом с пространством впускного коллектора, диафрагмы и штока, соединенного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействует на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом стартера). Когда ручка возвращается в нормальное утопленное положение, начальные зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и в регулировке не нуждаются. Дроссельная заслонка второй камеры через систему рычагов при расширении всасывания блокируется, поэтому при нажатии на газ вторая камера в работу не включается для предотвращения отказов двигателя.

Система холостого хода (SHX) предназначена для питания двигателя на минимальных оборотах, предотвращая его остановку при отсутствии нагрузки. Топливо поступает в СХХ через основной топливный жиклер первой камеры, затем жиклер холостого хода, смешивается с воздухом, поступающим через жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает стабильный переход в этот режим. Образовавшаяся эмульсия поступает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к выходу холостого хода, перекрывается винтом качества. Частота вращения двигателя регулируется так называемым винтом качества, определяющим величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа в работу включается система перехода первой камеры . Его дроссельная заслонка частично открывается, из щели переходной системы, которая находится над заслонкой, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает выхода из строя при переходе из режима холостого хода, при запуске автомобиля.

Переходная система второй камеры Устроена аналогично, с той лишь разницей, что она обогащает смесь при переходе от средних к высоким нагрузкам, а выходное отверстие у нее круглое. Эта система помогает избежать сбоев при вождении автомобиля.

При достаточно сильном открытии заслонок силовой режим экономайзера . Экономайзер всасывает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разрежение высокое, и диафрагма экономайзера не воздействует на шаровой кран, перекрывающий подачу топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шар клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя основной топливный жиклер, обогащает топливную смесь .

При работе на максимальной нагрузке двигателю требуется дополнительное топливо. Его подача осуществляется экономостатом и эконостатом непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

ускорительный насос другой карбюратор в сборе. Ускорительный насос обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, диафрагмы и распылителя. Кулачок, установленный на оси дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, нагнетающую топливо через распылитель в первую камеру карбюратора. Насос имеет два обратных клапана. Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины, снимающей диафрагму, подобно поршню шприца. Клапан закрывается при впрыске топлива в распылитель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает поступать, закрывает канал распылителя, препятствуя подсосу воздуха и препятствуя вытеканию топлива. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (ЭПХХ)

Система бездействия была упомянута выше. СХХ карбюратора 21073 оснащен электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем), для снижения выброса отработавших газов. и экономить топливо. ЭПХХ состоит из концевого выключателя (см. рисунок карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя при закрытой дроссельной заслонке первичной камеры карбюратора стопорный винт (винт количества) с концевым выключателем замыкается на кузов автомобиля. В этом случае на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на холостом ходу электромагнитный клапан получает питание от блока управления. При увеличении частоты вращения коленчатого вала до 2100 об/мин (при нажатии на педаль газа нарушается связь концевого выключателя с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает течь до тех пор, пока концевой выключатель снова не замкнется на массу. При резком закрытии дроссельных заслонок (форсированный холостой ход) концевой выключатель замыкается на корпус автомобиля и отключается питание электромагнитного клапана, а игла клапана перекрывает подачу топливной смеси.
При снижении частоты вращения коленчатого вала до 1900 об/мин снова включается блок управления и подается напряжение на электромагнитный клапан, открывается топливный жиклер и подается смесь из системы холостого хода.

Этот карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но имеет и некоторые отличия. Так как он устанавливается на двигатели с большим рабочим объемом, были изменены и характеристики его систем. Распылитель ускорительного насоса оснащен только одной трубкой, идущей к первой камере. Сетчатый фильтр снимается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления рециркуляцией отработавших газов через штуцеры, запрессованные в корпус, которые соединены каналами с пространством первой камеры над и под дроссельной заслонкой.

Из таблицы ниже вы можете узнать какие жиклеры стоят на Солекс 21073 1107010.

Многих не устраивает работа карбюратора Озон или Вебер, который не обеспечивает хорошей динамики разгона, равномерного разгона, малого расхода топлива и малой токсичности.

За 30 лет производства «классических» заднеприводных ВАЗов их конструкция, в отличие от внешнего вида, практически не изменилась. Поэтому автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора Озон или Вебер, не обеспечивающего хорошей динамики разгона, равномерного разгона, малого расхода топлива и малой токсичности. В то же время все это под силу их «младшему брату» Solex. Именно поэтому многие заменяют родной карбюратор на лицензионный «француз».

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской компании «Солекс» выпускает около десятка модификаций карбюраторов «Солекс» для двигателей различного рабочего объема. Данная модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как Вебер и Озон, установленные на поперечно расположенный двигатель в подкапотном пространстве, на определенных режимах движения (при резком разгоне, прохождении поворотов, крутых подъемах) обедняли топливно-воздушную смесь . Происходит это из-за нежелательных движений поплавка в поплавковой камере. «Солексы» лишены этого недостатка, так как поплавковая камера у них двухсекционная, т.е. со сдвоенными поплавками, движущимися в плоскости, перпендикулярной продольной оси автомобиля (а не параллельной, как у «Озона» и «Вебера») .

«Солекс» делятся на 4 модификации:

•
  Octal (2181, 2108, 2183)
•
  21051 для классического двигателя 1.3L — Rarity
•
  21053 для классического двигателя 1,5 л — все еще доступно, но не часто
•
  2107333333 31 л — но не часто
•
  21073333333333333 3 для 1,7 л. )

Модификации отличаются друг от друга сечением диффузора (соответственно 21/23, 23/23, 23/24, 24/24). Кроме того, у «точеных» Солексов разные профили кулачков привода ускорительного насоса и пускового устройства. Внутри модификации отличаются только размером жиклеров.

Посадочные размеры и приводы у всех одинаковые, просто у «точеных» карбюраторов «обычный» привод закрыт пластиковой накладкой для крепления троса привода заслонки.

Для установки ЛЮБОГО из перечисленных карбюраторов на классику необходимы:

•
  толстая (10-15мм) пластиковая прокладка — теплоизоляционная. Я видел их двух толщин — около 8мм и 15мм. С точки зрения теплоизоляции лучше второй (проверено), но с ним не на каждой классике можно закрыть капот;
•
  паронит на подводящий трубопровод; картон под сам карбюратор;
•
  кусок тонкого шланга для антифриза 80см + 2 хомута;
•
  заглушки для неиспользуемых труб. В худшем случае (21073) их 3. Я их сделал из кусков вакуумного шланга подачи на трамблер;
•
  комплект тяг и переходников для газового привода. Продается в некоторых магазинах;
•
  обратный клапан;
•
  Тройник;
•
  всасывающий трос долота (у нас короткий).

Чтобы получить максимальную выгоду от замены этого основного элемента системы питания, имеет смысл модернизировать систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настраиваются на создание обедненной смеси. Для его эффективного воспламенения на свече зажигания необходимо создать более мощный искровой разряд. Это может обеспечить только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25 000 В, а межэлектродный зазор свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания указанные выше характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в системе контактов можно увеличить, но это вызовет ускоренный выход из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

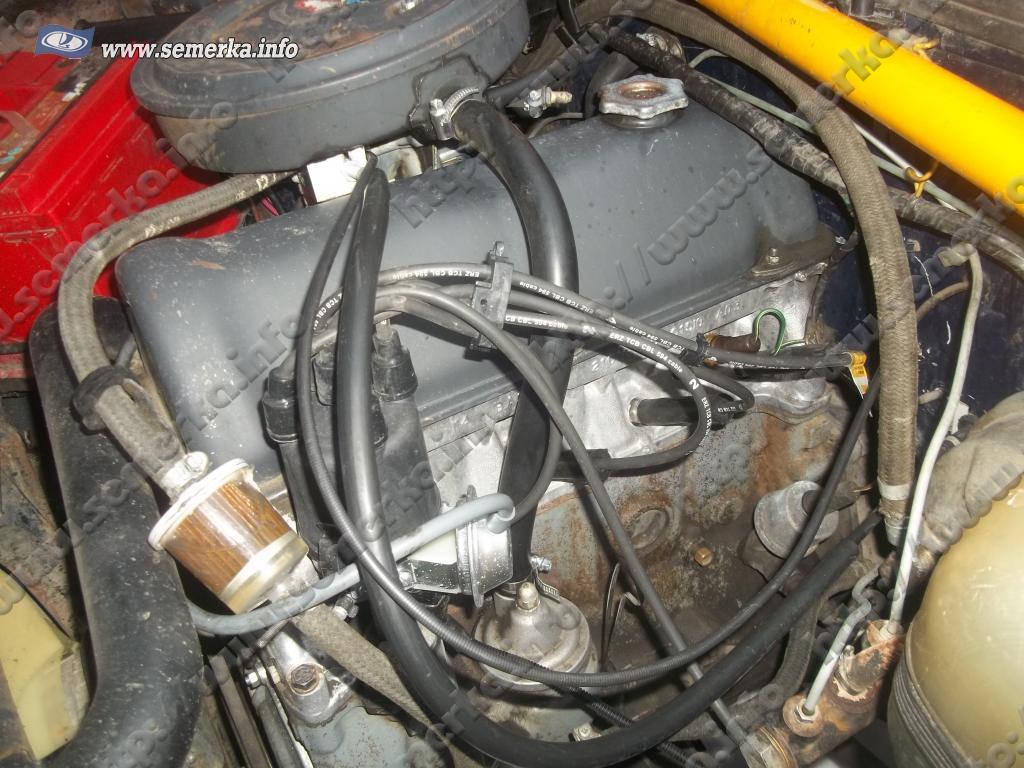

Сама установка не вызывает проблем. Все это нужно делать НА ОХЛАЖДЕННОМ автомобиле. Снял Озон и старую прокладку, поставил паронитовую прокладку, поверх нее толстый пластик, сверху картон, а на этот бутерброд ставится Солекс. Не затягивайте гайки в первую очередь.

Кронштейн из комплекта тяг и переходников ставится под ближние к двигателю гайки. На нем размещается двуплечий рычаг, который снимается с кронштейна на крышке головки блока.

Короткая тяга от педали заменена на длинную. При необходимости его придется регулировать по длине. Возвратную пружину каждый крепит, как позволяет фантазия. Единственный лучший способ — сделать это ближе к педали.

Всасывающий трос заменен зубилом.

Для подключения подогрева дроссельных заслонок снимаем шланг тосола с впускного коллектора и надеваем его (с хомутом) на патрубок обогрева карбюратора, на другой конец патрубка и снова на впускной коллектор надеваем стоковый шланг. Если подогрев не подключен, то в прохладную влажную погоду из-за дросселирования может образовываться иней на кромке заслонки и, как следствие, неустойчивая работа на холостом ходу.

Отбор вакуума на трамблер берется из нижнего штуцера справа (по ходу движения автомобиля). Вентиляция картера подключается к штуцеру внизу карбюратора, направленному в сторону кабины (самый нижний)

Перед установкой рекомендую установить (проверить) уровень топлива в поплавковой камере. Для этого открутите 5 винтов крышки карбюратора, снимите ее, переверните, соберите с земли упавшие винты крепления крышки (если найдете) и проверьте зазор до прокладки снизу поплавков. Это в соответствии с руководством d.b. 1мм. При этом рекомендую проверить герметичность игольчатого клапана (хотя бы ртом). Установите крышку на место.

Пластиковые тройники от омывателей стекол использовать не рекомендую — пластик трескается, и идет не вода, а бензин: Тройник вставляем в разрыв бензошланга к бензонасосу, шланг с вентилем одеваем соответствующий штуцер карба — потом на клапане шланг идущий на тройник.

Но лучше, конечно, в танк затащить!

Теперь впечатления и отладка.

Сначала поставил себе 21073. Вроде вторичная камера вообще не открывается, пока не наберешь скорость 120 — незачем. Немного увеличился расход топлива (0,5 — 1л/100км). Зато провалов по сравнению с Озоном практически нет и появился отличный старт. После подбора жиклеров удалось немного снизить расход (не разительно). При этом появился свет (но не такой, как у Озона).

Сейчас у меня 21083. Кулачок ускоренный. помпа от 21073. Я все же считаю, что это оптимум для двигателя 1,5 литра. Отличная динамика, но расход великоват (меньше, конечно, чем у 21073, но все же 🙂 — будем обеднять.

Общим преимуществом для всех Солексов является более стабильный ХХ, чем у Озонов.

Все Солексы «любят» повышенный СО (0,7 и более). Можно меньше (глохнуть не будет), но тряска и т.д.

Недостаток — перегрев в пробках летом. Чтобы уменьшить это, отсоединяю (откручиваю) трубку обогрева дроссельной заслонки на лето.

Штатный карбюратор полностью исправен и отрегулирован, динамика автомобиля неудовлетворительна. Самый простой способ исправить это – установить карбюратор ДААЗ 21073. Возможна установка без изменений, но первая камера стандартно готовит обедненную смесь. Из-за этого при работе первой камеры (при закрытом дросселе второй камеры) двигатель не обеспечивает достаточную тягу для интенсивного разгона. Автомобиль будет вяло разгоняться на первой камере и резко увеличивать скорость разгона при открытии второй камеры. Последнее может создать некоторые трудности в управлении тягой на поверхностях с низким коэффициентом трения. Дело в том, что машина буквально прыгает вперед при открытии второй камеры. Правда, у медали есть и другая сторона — топливная экономичность. Это главная особенность карбюратора 21073.

В полной мере реализовать преимущества увеличенного диаметра главного диффузора первой камеры поможет увеличение пропускной способности главного топливного жиклера (далее ГТЦ) первой камеры. Первый вариант — это компромисс между экономичностью и тяговыми возможностями, замена ГТЦ со 107,5 на 110. Интенсивность разгона в первой камере увеличится, но незначительно. Наиболее оптимальным для первой камеры является ГТЦ 115. Возможна установка и ГТЦ 117,5, но немного увеличится расход топлива. Следует отметить, что установка ГТЖ мощностью более 117,5 приводит к чрезмерному обогащению смеси и, как следствие, повышенному расходу топлива и (в большинстве случаев) ухудшению разгонной динамики.

Жиклеры компенсационные (далее КЖ), они же воздушные жиклеры, влияют на состав смеси при увеличении разрежения в главных диффузорах карбюратора, что происходит при увеличении оборотов двигателя. До средних оборотов (~2500 об/мин) они мало влияют на состав смеси, но с увеличением оборотов их влияние на состав смеси возрастает. Арифметика проста, чем меньше мощность КЖ, тем больше обогащается смесь с увеличением оборотов двигателя. Поэтому при использовании ГТЦ мощностью 107,5 и 110 желательно немного обогатить смесь с помощью КС малой производительности: 145, 150, 155. При использовании ГТЦ 115 можно использовать КС как 155, так и 165. Ну а при использовании ГТЦ 117,5 лучше ставить КЖ 165.

Все вышеперечисленное относилось к форсункам первой камеры карбюратора ДААЗ 21073. Вторая камера немного проще. Можно оставить все как есть (ГТЖ 115, КЖ 135), а можно поставить ГТЖ 120. Последнее незначительно повлияет на расход топлива, но улучшит разгонную динамику автомобиля. Также следует отметить, что нежелательно ставить максимальный ГТЦ в обе камеры. Наилучшего эффекта можно добиться при максимально допустимом обогащении только одной камеры карбюратора. Например, при умеренном ГТЦ в первой камере (107,5 или 110) есть смысл обогатить вторую камеру установкой ГТЦ 120. При таком соотношении первая камера будет умеренно экономичной с приемлемой динамикой разгона, а вторая камера будет компенсировать обедненную смесь при полном открытии обеих дроссельных заслонок.

Существует ряд других особенностей, связанных с работой карбюраторов Солекс. Ниже мы постараемся описать некоторые из них.

Двигатель не поддерживает стабильные обороты холостого хода. Либо нет возможности установить нормальные обороты ХХ (800-1400 об/мин, в зависимости от распредвала), что важно, если установлен распредвал с широкими фазами газораспределения.

•
  Смесь холостого хода слишком бедная. Винт качества смеси закручен больше, чем нужно. Решается корректировкой СО в пределах 2%.
•
  Утечка воздуха после дроссельной заслонки. Необходимо проверить привалочную плоскость карбюратора, герметичность патрубка вакуумного усилителя и его уплотнений, герметичность впускного коллектора и прокладки между ним и ГБЦ.

Двигатель глохнет после выключения газа.

•
  Если оба предыдущих пункта выполнены, то необходимо заменить жиклер ХХ на жиклер большей производительности. А также проверить работу блока управления EPHX.

На отдельные модели устанавливались карбюраторы ВАЗ-2107 различных модификаций, а именно:

приборы серии 2107-1107010-20 комплектовались последними вариантами двигателей на ВАЗ-2103 и которые оснащены вакуум-корректорами;

модификация изделий 2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105; Карбюраторы

серии 2107-1107010-10 применялись на двигателях 2106 и 2103, которые оснащены распределителем зажигания без вакуумных корректоров.

Карбюратор двухкамерный модификации 2107-1107010 выполнен по типу эмульсионного аппарата с падающим потоком. Он оснащен уравновешенной поплавковой камерой, устройством обогащения, двумя основными дозирующими системами, картерным выпускным механизмом, специальной подводящей трубой к регулятору опережения разрежения, автономной системой ХХ (холостого хода) и другими необходимыми элементами. Управление положением, а именно открытием ДЗ () камеры, осуществляется через педаль привода, установленную в кабине. Дистанционное зондирование второй камеры управляется специальным пневматическим приводом.

Оснащен пусковым мембранным механизмом для пуска ХХ. Ускорительный насос выполнен по типу диафрагменного устройства, снабженного механическим приводом. Он обеспечивает подачу топлива в камеру. Карбюратор крепится через четыре шпильки впускной трубы.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и настройка карбюратора ВАЗ-2107, осуществляется на основании калибровочных параметров, которые содержат все необходимые данные. Специалисты рекомендуют тюнинговать один раз в 6 месяцев. По сути, эта процедура является плановым обслуживанием данного устройства.

Настройка карбюратора 2107-1107010 включает следующие операции:

чистка и промывка изделия снаружи;

контроль состояния механизмов и отдельных элементов;

промывка (очистка) сетчатого фильтра;

промывка (чистка) поплавковой камеры;

промывка (чистка) топливных и воздушных жиклеров.

Подробно описывать все этапы настройки приборов серии 2107-1107010 нет смысла, так как чистка или промывка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому рассмотрим только самые важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Для контроля и при необходимости регулировки заданного уровня бензина в ПК (поплавковой камере) необходимо предварительно подготовить специальный калибровочный шаблон 6,5 х 14,0 мм в размер из картона.

Сначала осторожно снимите крышку карбюратора и поставьте ее вертикально так, чтобы рычаг поплавка не давил, а только касался нагруженного шарика клапана. Подкладываем шаблон под поплавок и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно измерить это расстояние штангенциркулем или обычной линейкой. Зазор должен быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанному значению, его следует откорректировать, аккуратно подогнув держатель ИС (игольчатый клапан).

Следующим шагом является установка максимального открытия ИК, которое определяется ходом поплавка. Для этого осторожно отодвиньте поплавок от корпуса крышки и измерьте расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра составляет 13,5-14,5 мм. Если зазор выходит за указанные пределы, подгибаем специальный упор, расположенный на скобе, добиваясь нужного размера.

При правильной настройке карбюратора ход поплавка составит 8 ± 0,25 мм.

Установка ПУ

Для перехода к этапу настройки ПУ (стартера) сначала подготовьте отрезок провода сечением 0,75±0,05 мм и картонный (пластиковый) шаблон шириной 5,0-5,5 мм. После этого демонтируем воздушный фильтр и чистим карбюратор снаружи.

1 — рычаг управления воздушной заслонкой трехплечевой; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — шток; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — шток привода дроссельной заслонки

Закрываем воздухозаборник полностью, при этом конец стержня, который соединяет рычаг воздухозаборника со стержнем ПУ, должен находиться в конце паза этого стержня. Затем полностью втягиваем шток ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем зазор между стенкой камеры и краем воздухозаборника. Он должен быть 5,0 + 0,5 мм.

Теперь регулируем щель открытия воздухозаборника. Регулировка производится с помощью специального винта, который закрывается стопором. Поэтому сначала откручиваем пробку шлицевой отверткой, а потом правим открытие ВЗ.

Управление открытием ДЗ

Для выполнения этой операции необходимо сначала снять карбюратор. Затем прокручиваем 3-рычажный рычаг против часовой стрелки и с помощью проволоки проверяем зазор, величина которого должна быть в пределах 7,5±0,5 мм. При необходимости аккуратно согните стержень или переместите его кончик в другое отверстие.

Настройка ХХ

Для правильной настройки ХХ потребуется газоанализатор и мультиметр. Прогреваем двигатель. Обороты в режиме ХХ должны быть в пределах 860±40 об/мин. Во-первых, установите угол опережения.

Переключаем мультиметр в режим измерения скорости и подключаем один щуп к первичной обмотке КЗ (катушке зажигания), а второй подключаем к массе.

Вставляем датчик газоанализатора в выхлопную трубу и включаем прибор.

При необходимости отрегулируйте винт количества на 860 ±40 об/мин.

Качественным шнеком добиваемся содержания углекислого газа в пределах 0,85 ± 0,35%. Если у вас нет газоанализатора, контролируем этот параметр для стабильной работы двигателя.

При правильной настройке, если резко нажать и отпустить педаль газа, двигатель должен плавно увеличивать, а затем снижать обороты.

Настройка привода ВЗ

После демонтажа воздушного фильтра беремся руками за ручку заслонки и отводим ее от себя, чтобы воздухозаборник стал вертикальным. Если не удалось установить вертикально, приступайте к регулировке.

Ключом на 7 удерживайте втулку и одновременно откручивайте винт крепления штока демпфера. Под действием пружины ВЗ должен стать в вертикальное положение. Затем затяните винт.

Запчасти для подачи топлива, воздуха и масла к двигателю LADA Нива

Каталог

Информация

Новые товары

• Капот: Ручка для троса

  Ручка для открывания капота. Иногда доступны для следующих автомобилей…

  32,00 kr

• Приборная панель: Часы

  ✨ Оригинал LADA, электрические аналоговые часы. ✿ Восстанавливает ощущение винтажности…

  210,00 kr

• Тяга: Полный комплект 2101-2107

  Полный комплект всех тяг для любой LADA Classic.

  352,00 крон

• Зажигание: Выключатель в сборе

  ✨ Оригинал LADA, в сборе замок зажигания с 2 ключами. Подходит для LADA Niva…

  165,00 ₽

• Приборная панель: Центральная консоль: Решетка

  Накладка на динамик. Пластина, закрывающая отверстие в…

  20,00 kr

• Усилитель руля: ремень для сервонасоса и кондиционера

  Ремень для сервонасоса, кондиционера и коленчатого вала. Подходит только на LADA Niva с…

  120,00 kr

• ГУР: Ремень сервонасоса

  Ремень сервонасоса и коленчатого вала. Пожалуйста, прочитайте ниже в разделе «☝…

  46,00 kr

• Зажигание: Выключатель в сборе

  Полный выключатель зажигания с 2 ключами. Иногда доступен для 3 автомобилей…

  140,00 kr

All new products

Fuel

Anything for the Fuel-system:

Air- & Fuel-Filters, Carburator, Pump . ..

• View:
• Grid
• List

Sort по —Цена: Сначала самая низкая Цена: Сначала самая высокая Название продукта: от А до Я Название продукта: от Я до AВ наличииСсылка: Сначала самая низкаяСсылка: Сначала самая высокая

Показать 122460 на странице

Показаны 1–12 из 44 товаров

• Карбюратор: 1200- 1600 прокладка: → 1980

  Прокладка карбюратора для корпуса дроссельной заслонки. Подходит только для карбюраторов OZON. Предлагается в 2-х вариантах дизайна: Старый — Плоская конструкция, модернизированная прокладка, изготовленная с использованием новейших материалов и технологий. Новая — Оригинальная LADA с плотным антифризным экраном (во избежание обледенения карбюратора)

  16,00 kr

  Подробнее

  В сток

• Карбюратор: 1200-1600 Прокладка: → 1980

  Прокладка верхней части карбюратора. Иногда доступны в 2 вариантах дизайна: Старый — Оригинальная бумажная прокладка (фото отсутствует — извините, она в пути) Новая — Усовершенствованная прокладка, изготовленная с использованием новейших материалов и технологий.

  5,00 kr

  Подробнее

  В наличии

• Карбюратор: 1500+1600 Ozon

  ✨ Оригинал LADA, карбюратор для всех двигателей LADA 1500 и 16000. Обратите внимание: это карбюратор Ozon! Основное отличие от карбюратора «Солекс» — навеска спидера (расположена с противоположной стороны). Пожалуйста, посмотрите на фото, чтобы убедиться, что это идентично вашему.

  1 146,00 крон

  Больше

  В наличии

• Карбюратор: 1500+1600 Солекс

  ✨ Оригинальный LADA, карбюратор для всех двигателей LADA 1500 и 1600. Обратите внимание: это карбюратор Solex! Основное отличие от карбюратора Ozon — рычажный механизм спидера (расположен с противоположной стороны). Пожалуйста, посмотрите на фото, чтобы убедиться, что это идентично вашему.

  1 146,00 ₽

  В корзину Подробнее

  Есть в наличии

• Карбюратор: Тросик

  ✨ Оригинал LADA, трос для ручного дросселя. Это новый трос (21213) для всех автомобилей LADA Niva с левым рулем. Этот кабель обратно совместим со старыми кабелями (подойдет и на любую старую Ниву).

  52,80 kr

  В корзину Подробнее

  Есть в наличии

• Карбюратор: Обратный клапан топлива

  ✨ Оригинал LADA, обратный клапан на топливную магистраль карбюратора. Только для автомобилей с карбюратором (с ТНВД).

  8,80 kr

  В корзину Подробнее

  Есть в наличии

• Карбюратор: Топливный насос

  ✨ Оригинал LADA, топливный насос для карбюратора. Иногда доступны 3 варианта: ✨ АвтоВАЗ (LADA) — Оригинальная LADA с оригинальной коробкой ✨ АвтоВАЗ (LADA) без LADA картонной коробки — Оригинальная LADA Сделано в России — Не оригинальная LADA !

  115,00 kr

  Подробнее

  Есть в наличии

• Карбюратор: Прокладка

  Прокладка коллектора карбюратора. Эта прокладка является общей для всех карбюраторов LADA.

  8,00 kr

  Подробнее

  Есть в наличии

• Карбюратор: Наконечник тяги

  ✨ Оригинал LADA, наконечник шарового шарнира для тяги карбюратора. С внутренней резьбой.

  2,56 kr

  В корзину Еще

  Нет в наличии

• Карбюратор: Комплект тяг, Ozon

  Комплект тяг, для соединения узла привода дроссельной заслонки с карбюратором. Подходит только на старую LADA Niva и старую LADA Classic. Подходит только для старых карбюраторов Ozon.

  40,00 kr

  В корзину Подробнее

  В наличии

Показано 1 — 12 из 44 позиций1145 Каждый день мы отправляем заказы по всему миру!
Правильно, мы стараемся сделать все возможное, чтобы доставить нашу продукцию в любую точку мира.

Время обработки
Товар будет отправлен покупателю, как только все заказанные товары будут готовы. Обычно товар отгружается заказчику в течение 24-48 часов (рабочих дней) с момента подтверждения заказа (если не указано иное). Посылка будет доставлена ​​по адресу, который вы указали при заказе.

Гарантия самой низкой цены
Мы стремимся поддерживать самые низкие цены, поэтому используем экономичный способ доставки. Если вы хотите использовать метод экспресс-доставки, пожалуйста, свяжитесь с нами перед размещением заказа.

Отслеживание посылки
Как только посылка будет отправлена, вы получите электронное письмо с информацией о курьере и номером для отслеживания, который будет информировать вас о статусе посылки.

60-дневная политика возврата*
Вы можете обменять или вернуть товар в течение 60 дней с момента покупки, если товар находится в том же состоянии, в котором был доставлен. *Продукция, изготовленная по индивидуальному заказу (выхлопные системы, тормозные магистрали колес и т. д.), возврату не подлежит.

Крупногабаритные/весовые грузы
Двигатели, коробки передач, капоты и некоторые другие изделия требуют особого обращения из-за их размера/веса и дополнительных требований к упаковке. Мы вышлем вам стоимость доставки после подтверждения вашего заказа, так как ваш адрес и размер/вес посылки необходимы для расчета точной стоимости доставки.

Общие положения и условия интернет-магазина Oldtimer-shop подготовлены в соответствии с Законом о защите прав потребителей (ZVPot), Законом о защите персональных данных (ZVOP-1) и Законом об электронных коммуникациях (ZEKom-1).

Интернет-магазин Oldtimer shop (также именуемый «магазин») управляется компанией MAS Ltd, Partizanska cesta 82, 6210 Sežana, регистрационный номер: 2138298000, номер НДС: SI16635876, которая также является поставщиком услуг электронной коммерции ( именуемый в дальнейшем продавец или Олдтаймер-магазин).

Условия определяют работу интернет-магазина, права и обязанности покупателя и продавца и регулируют их деловые отношения.

Покупатель обязан соблюдать условия с момента подтверждения заказа. Каждый раз, когда покупатель подтверждает свой заказ, общие условия должны быть проверены и подтверждены покупателем. Покупатель, который будет вводить какую-либо информацию, обязан вводить только точные и правдивые данные, информацию и т.д… Неточные и ложные сведения покупатель может расценить как оскорбительные и передать в юридический отдел.

Покупка

Интернет-магазин Магазин Oldtimer предназначен для частных лиц и компаний.

Процесс заказа:

1. Покупатель выбирает желаемый продукт, нажав «добавить на карту», ​​а затем нажмите «оформить заказ».
2. Клиент заполняет данные для доставки.
3. Покупатель выбирает способ оплаты (банковский перевод или Paypal)
4. Покупатель подтверждает согласие с общими условиями

В случае, если почтовые расходы на ваш товар не указаны, пожалуйста, свяжитесь с нами перед заказом.

Самое позднее в течение 12 часов клиент получает автоматическое подтверждение заказа по электронной почте.

В случае технических ошибок в процессе оформления заказа покупателю предлагается сообщить об ошибке на адрес электронной почты: [email protected] в течение 4 часов.

В случае оплаты на банковский счет, клиент может получить счет-фактуру по своему прямому желанию в течение 1 рабочего дня. После получения оплаты посылка будет отправлена, и клиент будет проинформирован по адресу электронной почты об отправке.

В случае отсутствия товара на складе, клиент информируется об ожидаемой дате поставки. В случае продления срока доставки или подтверждения того, что товар недоступен, продавец не несет ответственности в случае, если это может привести к дальнейшему повреждению. В случае, если предметы недоступны, продавец возвращает полную сумму покупки.

Процедура заказа для корпоративных клиентов:

Процедура заказа для корпоративных клиентов такая же, как и для физических лиц, за исключением зарегистрированных компаний, учрежденных в странах Европейского Союза.

Компаниям, зарегистрированным в Европейском Союзе, рекомендуется связаться с нами по адресу электронной почты [email protected] перед обработкой заказа. Для правильной суммы платежа и счета.

Условия для корпоративных клиентов отличаются тем, что у них нет возможности отказа от договора без указания причины в течение 14 дней с момента получения статьи, так как это касается физических лиц (потребителей).

Цены

Все цены указаны с учетом НДС и в евро.

Цена действительна на момент подтверждения заказа.

Цены могут быть изменены без предварительного уведомления.

Сроки отгрузки и доставки

Товар будет доставлен Покупателю в кратчайшие сроки, обычно 1-2 рабочих дня после получения оплаты. Информация о сроках доставки указана в таблице ниже (сроки доставки в следующей таблице носят информационный характер и могут отличаться от фактических сроков доставки).

Продавец не несет ответственности за любые задержки со стороны транспортной компании.

Страна	. , Люксембург, Словакия Португалия, Испания, Великобритания	4 дня
Италия, Нидерланды, Дания, Франция, Греция, Польша, Румыния, Швеция, Черногория	5 days
Bulgaria, Estonia, Lithuania, Latvia, Finland, Ireland, Serbia, Iceland, Canada, Norway, ZDA	6 days
Other countries	7-14 days

Товары доставляются через Почту Словении и Feniksšped Ltd, которые сотрудничают за границей со многими другими компаниями по доставке. Стоимость доставки отображается на втором этапе покупки, то есть перед окончательным этапом оплаты. Если ваша посылка не видна, свяжитесь с нами по адресу электронной почты: info@oldtimer-shop. eu. Продавец отправляет каждую посылку с номером отслеживания, чтобы можно было проверить статус посылки. Магазин Oldtimer предлагает доставку по всему миру.

Все товары в Старом магазине есть в наличии, если нет, то это написано рядом с товаром.

Способы оплаты

Магазин Oldtimer предлагает два способа оплаты:

-Paypal

-Банковский перевод на банковский счет компании MAS Ltd. Sezana, Словения, IBAN SI560317

150716, BIC/SWIFT:SKBASI2X

Магазин Oldtimer прикрепляет распечатанный счет к отправке. В счете-фактуре разделены цены на товар и стоимость доставки. Покупатель обязан проверить правильность данных перед подтверждением заказа для последующего правильности выставленного счета .

Право отказа от покупки, жалобы, возврат

Покупатель имеет право уведомить продавца в течение 14 дней с момента заключения договора о том, что он отказывается от договора без объяснения причин. Этот период времени начинается через день после получения товара покупателем. В этом случае единственными затратами для клиента являются расходы по доставке для возврата товара. Покупатель должен вернуть товар продавцу без повреждений и в той же сумме, за исключением случаев, когда товар уничтожен, поврежден, утерян или его количество уменьшено без вины покупателя. Клиент не может свободно использовать продукты, пока не откажется от договора.

Процесс возврата:

-покупатель уведомляет продавца с заявлением об отказе на адрес электронной почты: [email protected]

-возвращенная посылка должна быть должным образом подготовлена ​​к транспортировке, сообщается, что возвращенные товары отправлены с номером отслеживания

– копия счета должна быть вложена в посылку

– адрес для возврата товара: MAS Ltd, Partizanska cesta 123, 6210 Sezana, Словения возможно, но не позднее 14 дней с момента получения уведомления об отказе от договора, но продавец оставляет за собой право удержать возврат полученных платежей до принятия возвращенного товара или до предоставления покупателем доказательств того, что товар отправлен обратно.

Техническая ошибка

Если в продукте есть техническая ошибка, клиент должен в рамках установленного законом поставщика сообщить об ошибке и сообщении об ошибке с подробным описанием ситуации и позволить поставщику проверить продукт.

Гарантия

На товары в магазине Oldtimer предоставляется гарантия, для подачи заявки необходимо предъявить счет. Гарантийный срок составляет 1 месяц со дня получения товара. Гарантия не распространяется на ремонт дефектов, вызванных неправильным использованием, небрежностью или механическими повреждениями.

Защита данных и конфиденциальность

Магазин Oldtimer вместе с вашим заказом получает и сохраняет эту информацию: имя, почтовый адрес, адрес электронной почты, номер телефона. Персональные данные используются исключительно для целей заключения контрактов и маркетинга нашей продукции. Персональные данные будут храниться в надежном месте и не будут переданы третьим лицам. В дополнение к вашим персональным данным магазин Oldtimer оставляет за собой право хранить данные о покупке (дата покупки, тип покупки, содержание и стоимость покупки).

Дополнительными целями обработки персональных данных, указанных в договоре, являются:

– Отправка рекламных материалов

– Информация о новых услугах и операциях

– Маркетинговые и статистические исследования.

С вышеупомянутыми целями обработки данных покупатель соглашается после подтверждения наших общих условий до совершения покупки.

Клиент может в любое время в письменной форме или по электронной почте обратиться к контролеру данных, навсегда или временно прекратить использование своих личных данных в целях прямого маркетинга. Оператор сделает это как можно скорее, но не позднее, чем в течение 15 дней.

Заключительные положения, жалобы и споры:

Продавец старается обеспечить точность данных, опубликованных на сайте www.oldtimer-shop.
