Как ставить наборные поршневые кольца? ᐉ Ответы экспертов Техничка Экспресс

Поршневое кольцо является элементом незамкнутого типа, который устанавливается в канавки внешних поверхностей поршневых двигателей. Помимо ДВС деталь используется на паровых моторах, а также в конструкции поршневых компрессоров. Ниже мы рассмотрим, как ставить наборные поршневые кольца своими силами.

Назначение элемента

Следить за целостностью колец необходимо по трем причинам:

• Они уплотняют камеру сгорания/расширения. Если запчасть износится, заляжет или сломается, двигатель сильно теряет в мощности, либо прекращает работу.
• Они увеличивают уровень теплоотдачи от поршня через стенку цилиндра. Как следствие, поршень не перегревается и не задирается.
• В 4-тактных и 2-тактных движках с раздельной смазкой деталь регулирует толщину пленки масла на цилиндре.

На первый взгляд ремонт выглядит просто. Замена данной запчасти является рядовой задачей для автомобилиста. Но перед началом работы настоятельно рекомендуется ознакомиться с теорией, как ставить наборные поршневые кольца, если вы не делали этого ранее. Хаотичные впихивания автозапчасти в мотор с мыслью «и так сойдет» приводят к сложным поломкам, исправить которые непросто даже в условиях СТО.

Начало работы

В первую очередь вам пригодится тонкий щуп плоского типа. Новая запчасть вставляется внутрь цилиндра с целью проверки зазоров и правильного положения. Деталь должна погрузиться вплоть до середины. Правильное положение –плотно прилегающее к стенкам. Если вы заметили просвет между стенкой и самой деталью, то ее можно считать бракованной. Монтажу она не подлежит.

Важно: правило не применимо к маслосъемным кольцам. Так как они подпираются сепаратором, небольшие просветы при их установке обязательны!

Дабы ускорить процесс, рассортируйте элементы по назначению.

Для удобства следует разложить их в следующем порядке:

• сепаратор;
• тонкие маслосъемные;
• первое компрессионное;
• второе компрессионное.

В той последовательности элементы надеваются на поршень. Кроме рук дополнительных инструментов вам не понадобится. Сепаратор занимает самое нижнее положение в канавке, поэтому сразу поставьте его на место. Перед установкой следующих составляющих необходимо запомнить важные нюансы.

Ориентация маслосъемных колец на поршне

Маслосъемные кольца являются самыми тонкими и гибкими среди всего набора. Если приложить небольшое усилие, надавив на деталь пальцами с противоположных сторон, она изогнется. Сторона изгиба предусмотрена не просто так, являясь специальной конструкционной особенностью. Не нажимайте слишком сильно, чтобы избежать деформации материала.

Запомните изгиб обоих колец. Если никаких отметок на выпуклой поверхности нет – сделайте для себя пометки маркером, либо проверьте сторону изгиба непосредственно перед установкой на поршень.

Процесс монтажа компрессионных колец

После наборных колец в очереди идут компрессионные. Поскольку изготовлены они из чугуна, сильно разжимать их нельзя. Металл не гибкий, легко лопается. Выполняет эта деталь сразу две функции: как компрессионное, и, отчасти, как маслосъемное. На поверхности всегда пишется отметка «Вверх» или «TOP». Эта сторона ориентируется к поршневому днищу.

Если выточка расположена на внутренней части, то ею кольцо поворачивается к камере сгорания. В случае, когда выточка нанесена на наружную часть, располагайте ее в сторону картера. Второе компрессионное кольцо, изготовленное из стали, ставится надписью вверх. Но особой разницы в его положении нет.

Завершение работ

Когда все элементы встали на свои места, необходимо правильно развернуть их. Хаотичное расположение недопустимо:

• Маслосъемные кольца разворачиваются на 180 градусов только относительно друг друга.
  От замка сепаратора их разворачивают на 90 градусов;
• Замки всех колец ориентируются в сторону юбок, а не в сторону холодильника;
• Замок сепаратора смотрит в сторону пальца. Нужная часть покрашена для наглядности.

Теперь вы можете установить колено, чтобы вернуть поршень на родное место. При неторопливой работе процедура занимает не более получаса.

Подбираете комплектующие для ремонта двигателя? Большой выбор запчастей доступен в каталоге интернет-магазина «Техничка-Экспресс». Мы готовы предложить комплектующие для грузовых и легковых авто от проверенных производителей.

Поршневые кольца. Когда их нужно менять?

Первым признаком износа колец является прорыв газов в картер двигателя. Клубы сизого дыма из выхлопной трубы указывают на горение масла в двигателе. При износе или поломке поршневых колец вы можете заметить увеличение расхода масла. Повышенная дымность сначала отмечается при холодном пуске двигателя. По мере прогрева поршни и кольца расширяются, уплотняя цилиндры. За счет этого количество масла, попадающего в камеру сгорания, уменьшается.

В дальнейшем износ колец достигает такого значения, при которых утечки происходя постоянно, и повышенная дымность будет наблюдаться на всех режимах работы двигателя. Это может также происходить из-за износа седел клапанов. Подбор колец необходимого размера может быть затруднен, если в результате износа диаметр поршней немного отличается от номинального.

Как уже отмечалось, негативным последствием утечек является попадание отработавших газов, а также топлива в картер двигателя. Эти соединения загрязняют масло, которое теряет свою вязкость, а также смазочные и охлаждающие свойства.
Для обеспечения качественной смазки и предотвращения повреждения деталей необходимо регулярно производить замену масла в двигателе.

В дальнейшем износ возрастает, и двигатель начинает терять мощность:

• Слишком большой объем газов уходит в картер двигателя;
• Слишком большой объем масла попадает в камеру сгорания.

Это приводит к загрязнению свечей зажигания и нарушениям в работе двигателя.

Компрессионные кольца

Компрессионные кольца обеспечивают уплотнение в верхней части поршня и препятствуют утечке газов из камеры сгорания. Они располагаются в верхних канавках поршня, хотя это зависит от конструкции двигателя. Их основными функциями является уплотнение стыка камеры сгорания и отвод тепла от поршня к стенкам цилиндра.

Комбинированные (промежуточные) кольца

Такие кольца регулируют толщину масляной пленки, снимая излишки, оставленные на стенках маслосъемным кольцом. Кроме того, они обеспечивают дополнительное уплотнение камеры сгорания и отвод тепла от поршня.

Маслосъемные кольца

Маслосъемные кольца контролируют объем масла, который оседает на стенках цилиндров. Они также помогают равномерно распределить масло по стенкам, которые смазываются разбрызгиванием. Кольца называются маслосъемными, потому что они снимают излишки масла со стенок и направляют его в картер. Они препятствуют прохождению масла между поверхностью кольца и стенкой цилиндра.

В большинстве современных двигателе зазор между поршнями и стенками цилиндров очень маленький (0.025 мм или меньше). Это позволяет минимизировать утечки и колебания поршня. Чем более стабильно положение поршня, тем лучше кольца обеспечивают герметизацию стыка. Небольшой зазор также обеспечивает менее шумную работу двигателя, что особенно заметно при холодных пусках (когда зазоры увеличены).

Во многих случаях поршни покрывают противозадирными покрытиями на основе молибдена. Они не только защищают сами детали, но также обеспечивают надежный зазор между поршнями и цилиндрами, что минимизирует колебания поршня и утечки.

Проверка зазоров поршневых колец

При измерении зазора поршневых колец делайте это в верхней и нижней частях гильзы. Если гильза имеет конусность, то зазор в верхней части будет больше, чем в нижней.
Устанавливать зазор нужно в нижнем положении поршня. Если сделать это в верхней части в случае износа гильзы, то зазор станет очень маленьким в момент, когда поршень будет в нижней точке.
Концы колец могут соприкоснуться, вызывая изгиб и повышенный износ колец. Цилиндры, имеющие конусность в пределах 0.076 до 0.130 мм, вероятно, могут быть подвергнуты ремонту. Обратитесь к спецификации завода-изготовителя для определения максимально допустимой конусности.

Установка поршневых колец

Процесс установки колец является очень ответственным, так как необходимо учитывать тип поршней и колец, которые используются в двигателе. Одной из наиболее распространенных ошибок является установка одного или нескольких колец обратной стороной.

• Даже одно второе кольцо на двигателе V8, установленное некорректно, способно вдвое увеличить расход масла!
• Если же все вторые кольца установить неправильно, двигатель будет практически безмерно расходовать масло, как и в случае неправильной приработке колец или износе седел клапанов или гильз цилиндров.
На кольцах обычно имеется метка в виде точки, которая должна быть обращена вверх. Если метка отсутствует, то кольца с фаской на внутреннем диаметре следует устанавливать так, чтобы фаска была сверху. Кольца без меток и c канавкой на внешней стороне монтируются канавкой книзу.

Другой распространенной ошибкой является спирализация колец в поршне.

Обычно она сопровождается деформацией и может повлиять на посадку и подвижность колец. При установке всегда используйте расширитель колец. Установите кольцо в расширитель и раздвиньте его ровно на столько, чтобы установить в поршень. Не раздвигайте кольцо слишком сильно.

Установите кольца так, чтобы их канавки были повернуты друг относительно друга на 180 градусов. Это снизит возможность утечки.

Перед установкой нужно сопоставить размеры колец с глубиной канавок на поршне и убедиться, что кольца подходят к двигателю.

• Если кольца будут глубоко сидеть в канавках, то они могут выскочить из поршня еще до установки.
• Если кольца будут излишне выступать из канавок, то они заклинят поршень.

Кроме того, следует измерить зазоры в самих кольцах. Поршневые кольца могут быть повреждены при установке, если их нижние концы сойдутся впритык.
По этой причине, перед установкой нужно всегда осматривать нижнюю часть колец на предмет обнаружения повреждений.
Наконец, важное значение имеет качественная смазка колец и цилиндра, особенно при первом запуске двигателя.
После хонингования цилиндров нужно промыть блок горячей водой с мыльным раствором. Это поможет удалить абразив и загрязнения, которые могут повредить новые кольца.

Помните, цилиндр всегда интенсивнее изнашивается в верхней части, так как здесь более высокие температура и давление.

Приспособления для установки поршневых колец и поршней.

О важности поршневых колец и поршней я уже писал, а так же о том как они постепено усовершенствовались со временем, и благодаря этому ресурс современных поршневых колец вырос до миллиона километров без замены. Подробно об этом советую почитать вот в этой статье. В этой статье мы тоже немного затронем тему важности поршневых колец и поршней и рассмотрим несложные приспособления, которые помогут не испортить эти детали при сборке двигателя, да к тому же позволят намного ускорить и облегчить сборку двигателя.

Прежде чем поговорить о приспособлениях для монтажа колец и поршней, напомню то, что полезно знать каждому водителю, и ремонтнику. Кому это будет не интересно, или кто это знает, то можно пропустить несколько обзатцев и читать только о инструменте (приспособлениях).

Давно подсчитано, что в нормальном двигателе при его работе, довольно значительная часть трения, примерно 60 процентов приходится на поршневые кольца. И поршневые кольца — это одна из главных деталей, для совершенствования любого двигателя. Многие водители знают или догадываются, в каких жёстких условиях работают поршни и кольца, но позволю себе напомнить, что при работе любого мотора, температура его поршней в районе кольцевых канавок, достигает примерно 220 градусов (а на донышке поршня ещё выше). И такая температура почти предельная, при которой масло способно смазывать и немного охлаждать эти детали, не теряя своих свойств.

К тому же, при сгорании рабочей смеси в камере сгорания над донышком поршня, давление раскалённых продуктов горения у современных ДВС обычно достигает 90 килограмм на квадратный сантиметр. Это у бензиновых моторов, а у современных турбодизельных двигателей может достигать до 150 кг.на см². Это всего лишь на квадратный сантиметр металлической поверхности поршня.

Нетрудно умножить эти величины на общую площадь донышка поршня среднего по объёму двигателя, к примеру возьмём поршень диаметром 82 миллиметра. Получится примерно 4 тонны и 750 кг! Почти пять тонн!!! давят на поршень, причём с переменной нагрузкой на больших оборотах, как у пневмомолотка или вибростенда! Да ещё и с сумасшедшей скоростью, а какой? Всё зависит от хода поршня и чем короче его ход (ход кривошипа), тем выше максимальные обороты двигателя и выше скорость перемещения поршней.

К примеру, при ходе поршня в 80 миллиметров и числе довольно скромных оборотов в минуту — 5600, от НМТ до ВМТ поршень проходит этот отрезок со скоростью 14130 метров в секунду!

И как я уже говорил выше, при работе двигателя поршень испытывает высокий нагрев, так как на его донышко давят раскалённые продукты сгорания. И не выдержал бы ни поршень ни кольца этой температуры, если бы это тепло не передавалось бы через кольца к стенкам цилиндра , от которых тепло забирает жидкость системы охлаждения (или воздух на моторах воздушного охлаждения). Значит, если не обеспечить хороший контакт колец и поршней (например если между ними слой нагара), то перегрев поршня обеспечен.

Если же нагара нет (кольца не залипли (залегли) в своих канавках) и канавки для колец на поршне в порядке, то поршневые компрессионные кольца прижимаются к гильзам (стенкам цилиндров) не только за счёт своей упругости, но ещё и от подпирания кольца изнутри давлением газов. Если же кольца пригорели в своих канавках (залегли), то как я уже говорил, во первых теплоотвод от поршня через кольца к цилиндрам нарушается, а во вторых — давления колец на стенки цилиндров нет или оно слабое, и газы прорываются между кольцами (уже с наружной стороны) и стенками цилиндров, и компрессия резко уменьшается.

Ещё один важный момент, это по какой поверхности трутся поршневые кольца. Многие водители не знают, что слово ЗЕРКАЛО цилиндра, нельзя понимать в буквальном смысле, так как поверхность стенок цилиндров не должна быть идеально гладкой, то есть зеркальной. И на цилиндрах наносится специальным инструментом (хоном) сетка из рисок, благодаря которой поверхность цилиндров имеет при увеличении довольно неприглядный вид.

Это наглядно можно увидеть на рисунке, изображённом вот в этой полезной статье, в которой кстати я написал каким должен быть правильный хон для нанесения этой самой сетки из рисок, и каким должен быть ремонт двигателя, позволяющий ощутимо превысить ресурс любого нового заводского двигателя.

Так для чего нужна эта сетка микроцарапин? Назначение её очень полезное, она позволяет хорошо удерживать моторное масло на стенках цилиндра. К тому же, при хорошем удержании масла, сама сетка изнашивается очень медленно (естественно и сами цилиндры), да и кольца тоже, и благодаря этому, ресурс двигателя ощутимо увеличивается.

Был проведён интересный эксперимент: если взять и после расточки цилиндров не проводить хонингование, то есть не наносить сетку из рисок, а наоборот тщательно отполировать поверхность цилиндров, доведя её буквально до зеркального состояния, то к радости многих, по началу компрессия достигнет 15 килограмм на см². Но всего после пробега десять тысяч км, это зеркало настолько изнашивалось, что компрессия упала в три раза (всего 5 кг).

Наоборот, если сделать всё по правилам и отхонинговать цилиндры после расточки (нанести сетку из рисок), то поначалу компрессия многих может не впечатлить и будет составлять примерно 10 кг на квадратный см. Зато после обкатки двигателя, компрессия увеличивается до 12 — 13 килограмм и уже в течении довольно продолжительного пробега будет оставаться такой же.

Выше мы рассмотрели так называемую микрогеометрию поршневой группы. Но кроме этого, ещё очень важна и установочная геометрия деталей цилиндропоршневой группы. То есть при сборке любого двигателя и установке деталей, очень важно обеспечить правильные зазоры между этими деталями (которые рекомендует завод изготовитель двигателя).

И как я уже говорил, если отсутствует правильный зазор между поршневым кольцом и его канавкой (кстати не только от нагара, а ещё от неправильной установки более толстого или наоборот тонкого кольца), то газы не смогут подпирать это кольцо изнутри, создавая давление и нормальную компрессию.

Повышенный зазор между кольцами и канавками, кроме недостаточной компрессии (см выше) будет способствовать постоянному ударению колец о кромки (и стенки) канавок и от этого стенки канавок будут быстро заминаться (расплющиваться), да и сами кольца тоже. В итоге, зазор между кольцами и стенками канавок ещё быстрее увеличивается, ухудшая ситуацию и возникает опасная вибрация поршневых колец, от которой кольца часто ломаются.

Установка поршневых колец.

Теперь наконец об правильной установке колец на поршень. Многие новички часто ломают поршневые кольца при их установке, а если на кольце появляется трещина, то многие даже не замечают её, а это опасно для двигателя. И многие считают, что одеть кольцо на поршень сможет любой, чего тут сложного — развёл кончики кольца, надел на поршень, подведя к канавке — отпустил. И если кольцо и не сломалось, то многие и не догадываются, что при разведении концов кольца, на нём можно создать опасные напряжения, которые никогда не бывают даже при работе мотора.

Напряжения на кольцо, когда оно разводится не с помощью специального приспособления, а при помощи пальцев, можно наглядно посмотреть на рисунке 1 . И эти напряжения, в месте расположенном напротив замка, аж в шестьдесят раз! могут превышать напряжения кольца, при работе двигателя.







На рисунке 2 показан способ надевания поршневых колец при помощи трёх пластинок из жести, который описан во многих (ещё советских) руководствах по ремонту двигателей. Этот способ конечно же лучше первого способа, при помощи пальцев, так как напряжения в опасном месте (напротив замка) уменьшаются примерно в 1,5 раза.

Приспособления для правильной установки поршневых колец.

Но самый правильный способ установки поршневых колец на поршень, это с помощью специального приспособления, а именно специальных клещей (см. рисунок 4).

При использовании этих клещей, кольцо почти не напрягается, так как клещи позволяют так развести поршневое кольцо, чтобы наиболее благоприятно распределить напряжения материала (см. рисунок 3 ниже ).

В опасном месте напряжения снижаются в два и более раза.

Эти клещи были придуманы уже достаточно давно, но в наших магазинах они начали появляться только совсем недавно, и стоят они примерно 30 — 40 $.









Если же в вашем регионе (или в глубинке) вы не найдёте такой инструмент, то советую для безопасного монтажа поршневых колец, сделать своими руками простые оправки (см. фото слева).

Но при ремонте разных двигателей, или при растачивании цилиндров под ремонтные размеры, придётся делать несколько оправок разных диаметров, но лучше конечно изготовить и пользоваться регулируемыми под разный диаметр оправками, такими как на рисунках 4 а и 4 б.

Приспособление на рисунке 4 а показана нерегулируемая оправка, которая предназначена только для одного диаметра.













А на рисунке 4 б показана регулируемая оправка, которая подойдёт для нескольких диаметров поршней. Эти оправки тоже отлично работают, но всё же я считаю, что клещи, показанные на рисунке 4, в этом плане намного удобнее и эффективнее.

Кстати, некоторые фирмы поставляют в магазины уже собранные комплекты, то есть поршни с надетыми на них кольцами. И если вы решите отремонтировать двигатель своими силами и не хотите тратить время на изготовление или покупку приспособлений, описанных в этой статье, то тогда вам следует поискать именно такие комплекты.

Приспособления для установки поршня с кольцами в цилиндр двигателя.

Не менее ответственная операция при сборке двигателя, (о ремонте японского мотора можно почитать здесь) это установка поршней, с надетыми на них кольцами в цилиндры мотора. При этой операции, часто страдают наиболее хрупкие маслосъёмные поршневые кольца, так как их конструкция довольно нежная (ажурная).

Чтобы легко и безопасно установить поршни с надетыми на них кольцами в цилиндры, советую воспользоваться специальной втулкой, показанной на рисунке 5. Её следует заказать токарю именно под размер вашего поршня.



Но можно воспользоваться куда более универсальным приспособлением, которое позволит работать с множеством поршней, начиная от самых малых мопедовских размеров — 50 мм, и вплоть до поршней диаметром в 150 мм. для двигателей больших кубатур. Короче, как говорится на все случаи жизни.



Приспособление показано на фото слева, и его сейчас уже можно найти в продаже. Оно представляет собой хомут, который позволит плавно и равномерно охватить кольца со всех сторон и утопить их в канавках поршня.

После того, как все кольца будут установлены в канавки поршня и их замки будут разведены под разными углами (как Мерседесовская трёхлучевая звезда), приспособление с зажатым поршнем (кольцами, пальцем и шатуном) приставляют к нужному цилиндру, и лёгкими ударами пластикового или резинового молотка по донышку поршня, вводят его в смазанный маслом цилиндр.

Вот вроде бы и все тонкости, которые я хотел описать в этой статье. Надеюсь она будет полезной, особенно для новичков, ведь многие мастера и «сами с усами» и в советах не нуждаются. И я надеюсь, что с помощью описанных здесь приспособлений для установки поршневых колец и поршней, сборка двигателя покажется не такой сложной и пройдёт быстро, легко, а самое главное без порчи новых деталей; успехов всем.

Как правильно установить кольца на поршень двухтактного скутера — Скутеры Обслуживание и ремонт

Автор admin На чтение 4 мин. Просмотров 1 Опубликовано 06.09.2019

Зачастую поршневые кольца на скутере приходят в негодность после нескольких лет эксплуатации, так как основная масса малолитражной двухколесной техники пришедшей в страны СНГ из дальнего и ближнего зарубежья уже изрядно изъездила свой мото ресурс.

1. Кольца 40мм Honda dio af34/35 для китайских поршней
2. Как заменить кольца на цилиндре скутера

Кольца 40мм Honda dio af34/35 для китайских поршней

Как правило, даже любители ремонтировать все своими руками, не знают как правильно произвести замену поршневых колец, какое кольцо на поршне ставить первым, какое вторым, как правильно установить поршень в цилиндре, для чего на поршне и кольцах обозначение в виде букв или стрелок.

При ремонте цилиндропоршневой группы сокращенно ЦГП можно производить как полную замену ЦГП, кольца поршневые хонда дио и частичный её ремонт, путем замены изношенных деталей, обычно только колец или колец с поршнем. Полный комплект для ремонта может состоять из цилиндра, двух колец и не обязательного гофрированного кольца его задачей является пружинить нижнее компрессионное кольцопоршня, поршневого пальца, для закрепления поршня за механизм коленчатого вала, и два стопорных кольца поршневого пальца, назначением которых застопорить палец в поршне вместе с рычагом механизма коленчатого вала.

Малый комплект может состоять из поршневых колец, поршня и пальца с стопорными кольцами. Палец в поршне сидит очень плотно, придётся прилично надавить. кольца поршневые хонда дио

Пока вы выталкиваете палец, следите, чтоб на шатун не было боковой нагрузки. Может и сломаться.

Лучше делать эту операцию, уперев поршень боком в какой-либо предмет например, в стенку через кусок деревянного бруса — это разгрузит шатун и позволит его случайно не сломать и не погнуть. В этом случае, кстати, можно будет на палец не давить, а осторожно выбить его молотком через подходящую по кольца поршневые хонда дио оправку. Перед снятием поршня обратите внимание на метки на его головке.

В сторону выхлопа должна стоять метка в виде стрелки, буквы EX или что-нибудь ещё. После обратной сборки метка снова должна быть направлена в сторону выхлопа.

Иногда бывает, что на поршне нет метки.

Тогда либо нацарапайте шилом наверху поршня небольшую стрелочку в сторону выпускных окон, либо зарисуйте на бумажке положение вырезов в юбке поршня относительно картера двигателя. Как снимать кольца — я не знаю. Кольца поршневые хонда дио видел, как мастер подцеплял ногтями больших пальцев кольцо за края разреза, указательными прижимал кольца поршневые хонда дио боков, разводил кольцо и снимал.

Сам я так не делал. В любом случае нужно помнить, что кольца хрупкие до чрезвычайности. Можно считать, что они керамические. Существуют специальные клещи для разжимания колец. Если у вас их нет — можно взять две часовых отвертки, вложить между ними карандаш и, действуя отвертками как импровизированными клещами, аккуратно раздвигать в стороны края кольца.

Второй рукой пытайтесь снять кольцо с поршня, сдвигом вверх или. Колец на поршне два. Будем кольца поршневые хонда дио, что так или иначе вы их сняли. Под нижним кольцом проложена ещё кольцевая пружинка маслосъемное кольцо.

Её тоже нужно вынуть. На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Восстановление и ремонт резьбовых соединений в конструкции скутера Также обратите внимание на надпись на кольце обычно это буква Т или размер ремонтанадпись всегда должна быть сверху, кольца поршневые хонда дио противоположно от пальца.

Как заменить кольца на цилиндре скутера

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно. В канавках кольца поршневые хонда дио колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И стрелка и надпись обязательно должны быть направлены в сторону выхлопа 2. В таком случае, замки кольца поршневые хонда дио будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

кольца поршневые хонда дио Затем осаживаем его: Продолжаем осаживать далее: Пока кольцо полностью не сядет в паз: Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Кольца поршневые хонда дио под нижнее кольцо кладётся специальное распорное кольцо-пружинка если оно входит в комплект.

Поскольку оно пружинистое, это кольцо надеть проще простого.

Как правильно поставить кольца на поршень на ваз 2109

1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.

2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке двигателя. Внимание: средний вкладыш 1 без проточки. При установке вкладышей их стопорные усики должны войти в пазы постелей. Смажьте вкладыши моторным маслом.

3. Установите коленвал в блок цилиндров.

4. Смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец — этими сторонами полукольца устанавливаются к щекам коленвала.

5. Установите сталеалюминевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распредвала)…

6.… металлокерамическое полукольцо (желтого цвета) — с другой стороны постели.

7. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.

8. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке двигателя. При этом стопорные усики вкладышей должны войти в пазы крышек. Смажьте вкладыши моторным маслом.

9. Установите крышки коренных подшипников в соответствии с метками. На крышках коренных подшипников нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой, как и на второй, нанесены две метки. На второй крышке есть два резьбовых отверстия под болты крепления маслоприемника. При этом номера цилиндров считаются со стороны привода распредвала, а крышки коренных подшипников устанавливаются метками 1 в сторону кронштейна генератора 2.
10. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

11. Заверните болты и затяните их требуемым моментом (см. прил. 1) в следующем порядке: первыми затяните болты третьей крышки 1, затем второй 2 и четвертой 3, потом первой 4 и пятой 5. После затяжки болтов проверните на 2-3 оборота коленвал — коленвал должен вращаться легко, без заеданий.
12. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» прокладку масляного насоса к блоку. Удалите излишки смазки.
13. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса»). 14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите держатель заднего сальника и заверните болты его крепления (см. «Передний сальник коленвала»), (см. «Задний сальник коленвала»).

16. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер детали 1 на шатуне был обращен в противоположную сторону от прилива 2 на бобышке поршня.

Рис. 4.10. Приспособление для запрессовки поршневого пальца:
1 — валик; 2 — поршневой палец;
3 — направляющая втулка; 4 — винт;
5 — дистанционное кольцо

17. Для запрессовки поршневого пальца лучше пользоваться специальным приспособлением. При отсутствии приспособления для запрессовки поршневого пальца можно подобрать подходящую оправку. Наденьте поршневой палец 2 (рис. 4.10) на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем наденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний -15 мм, толщина — 4 мм.

18. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 мин. Зажмите шатун в тисках, установите на него поршень, чтобы отверстия под поршневой палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки поршневого пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

19. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня.

20. Установите стопорные кольца с обеих сторон поршневого пальца. Внимание: кольца должны быть четко установлены в канавках поршня.

21, Установите на поршень разжимную пружину маслосъемного кольца.

22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

23. Порядок установки поршневых колец: первым устанавливают маслосъемное кольцо (при этом замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним — верхнее компрессионное кольцо.

24. Обратите внимание: на поршневых кольцах может быть выбита надпись «ВАЗ», «ВЕРХ» или «ТОР». Этой надписью поршневые кольца устанавливаются вверх (к днищу поршня). Если надпись на поршневых кольцах отсутствует, маслосъемное и верхнее компрессионное кольца можно устанавливать в любом положении.

25. Нижнее компрессионное кольцо отличается от верхнего кроме толщины наличием проточки и устанавливается этой проточкой вниз.
26. Провернув поршневые кольца в канавках поршня, убедитесь, что поршневые кольца вращаются легко. Если какое-либо поршневое кольцо не проворачивается или заедает, кольцо необходимо заменить.

27. Разверните поршневые кольца на поршне так, чтобы замки поршневых колец располагались под углом 120° друг к другу.

28. Тщательно протрите чистой тряпкой шатунные шейки коленвала.
29. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.
30. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.

31. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленвал так, чтобы устанавливаемый поршень был в НМТ. При этом стрелка на днище поршня должна быть направлена вперед двигателя (в сторону привода распредвала).

32. Плотно прижмите оправку к блоку цилиндров и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца.

33. Установите нижнюю головку шатуна на шейку коленвала.

34. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша шатуна вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.

35. Установите крышку шатуна. При этом номера цилиндра на крышке и нижней головке шатуна должны быть с одной стороны.
36. Заверните гайки крепления крышки шатуна и затяните требуемым моментом (см. приложение 1). Таким же образом установите и остальные поршни.

37. Вставьте датчик уровня масла в блок цилиндров. При необходимости поверните коленвал так, чтобы противовес коленвала не мешал вставить датчик уровня масла. Затем заверните болт крепления датчика уровня масла.
38. Установите маслоприемник и заверните три болта крепления маслоприемника.
39. Нанесите на болты крепления маховика герметик. Установите маховик, стопорную пластину и заверните болты крепления маховика (см. «Снятие, установка и дефектовка маховика»).
40. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.
41. Установите масляный картер и заверните болты его крепления (см. прил. 1). Далее двигатель автомобилей ваз 2108, ваз 2109, ваз 21099 собирается в обратном порядке. Установку головки блока цилиндров (см. «Замена прокладки головки блока цилиндров»), ремня привода распредвала — (см. «Замена на автомобилях ваз 2108, ваз 2109, ваз 21099 ремня привода распредвала и регулировка натяжения ремня»).

Замена поршневых колец трактора Т-16

Поршневые компрессионные кольца подлежат замене, если зазор в замке превышает 2.5 мм или если зазор по высоте между кольцом и канавкой превышает 0.3 мм (Д-16), у Д-21 соответственно 3 и 0.5 мм.
Перед заменой поршневых колец тщательно очищают от нагара канавки под кольца и маслоотводящие отверстия в поршне и промывают дизельным топливом.
Перед установкой нового поршневого кольца его нужно проверить по цилиндру и поршню. Чтобы проверить кольцо по цилиндру, его устанавливают внутрь и замеряют зазор в замке. Затем кольцо прогоняют поршнем до самого низа цилиндра. Чтобы установить характер возможной выработки цилиндра. При проверке кольца по поршню его прокатывают по его канавке; при толщине кольца большей, чем глубина канавки поршня, оно считается непригодным, в этом случае необходима замена поршневых колец трактора Т-16.
Для подгонки по зазору в замке кольцо нужно осторожно зажать в тисках (с применением съемных медных, свинцовых паи алюминиевых губок, чтобы не нарушить его правильной формы), и личным напильником осторожно спилить лишний металл с одной стороны. Для подгонки по высоте кольцо нужно положить на разостланный на ровном месте кусок наждачного полотна и аккуратно, с равномерным нажином руки, круговыми движениями сточить его с одной торцевой стороны. Признаком правильной подгонки колец но высоте является их медленное перемещение в канавках без заедания под влиянием собственного веса, если поршень на весу вращать руками в осевом направлении.
Снимать старые и надевать на поршень новые кольца лучше специальным съемником, если его нет, можно использовать несколько узких и тонких металлических пластинок, которые осторожно, по одной заводят под каждое снимаемое (надеваемое) кольцо.
Маслосъемное («двойное») кольцо с расширителем ставят так, чтобы в верхней части канавки находилось кольцо с дренажными пазами (пазами вниз), а в нижней части кольцо без дренажных пазов, прямоугольной выточкой вниз (рис. 52).

Рис. 52. Расположение колец на поршне (Д-21А):
1 — верхнее компрессорное кольцо; 2 — второе компрессорное кольцо; 3 — третье компрессорное кольцо; 4 — маслосъемное кольцо; 5 — расширитель.

При установке поршня в цилиндр замки колец располагают под углом 90° одно к другому, но так, чтобы замки колец не были бы напротив отверстия под палец. Поршни ставят в те же цилиндры, в которых они работали, зеркало цилиндра перед установкой поршня смазывают моторным маслом.
Новый поршень и цилиндр перед установкой подбирают по размером (табл.4)

Таблица 4. Размерные группы поршней и цилиндров (Д-21 А)

Размерная группа цилиндра нанесена на бобышке верхнего высокого ребра, а поршня — на днище. Поршень и цилиндр должны быть одной размерной группы.
При выполнении замены поршневых колец трактора Т-16, для обеспечения правильного сопряжения поршни по диаметру отверстий в бобышках и поршневые пальцы сортируют на две размерные группы (табл. 5) и подбирают (размерная группа поршня нанесена на днище).

Таблица 5
Размерные группы поршней и пальцев (Д-21А)

См. также: Регулятор ТНВД Т-16 трактора. Подкачивающий топливный насос дизеля.

ВАЗ 2106 | Установка поршневых колец

Разложите шатунно-поршневые сборки и комплекты новых колец таким образом, чтобы в процессе измерения зазоров и сборки двигателя кольца постоянно были «привязаны» к своим сборкам и цилиндрам. Вставьте верхнее (№ 1) поршневое кольцо в первый цилиндр двигателя и установите его перпендикулярно стенкам цилиндра, выровняв путем введения в цилиндр поршня днищем вперед. Кольцо должно оказаться в нижней части цилиндра, в районе границы хода колец. Для проверки зазора в замке поршневого кольцо оно должно быть вставлено в цилиндр и выровнено перпендикулярно его стенкам (этого проще всего добиться, вталкивая кольцо в цилиндр днищем поршня, как показано на снимке). Для измерения зазора в замке кольца введите в пространство между торцами кольца лезвия щупа, подобрав их таким образом, чтобы их суммарная толщина равнялась величине зазора. При этом щуп должен скользить в зазоре замка с легким сопротивлением. Сравните результаты измерения с требованиями Спецификаций. Если зазор превышает максимальное допустимое значение, еще раз удостоверьтесь, что сравниваемая характеристика соответствует именно выбранному кольцу. Установив кольцо перпендикулярно стенкам цилиндра, измерьте зазор в его замке с помощью щупа лезвийного типа. Если зазор слишком мал, он должен быть увеличен во избежание смыкания замка в процессе теплового расширения кольца при работе двигателя, так как это может привести к серьезным последствиям. Зазор может быть расширен путем осторожного растачивания торцов кольца в его замке напильником. Зажмите напильник в тиски с мягкими губками, наденьте кольцо замком на напильник и медленно тяните его на себя, снимая материал с торцов. Тяните кольцо только на себя (см. рисунок ниже). Если зазор в замке слишком мал, зажмите напильник в тиски с мягкими губками и, надев на него кольцо замком, тяните его на себя, снимая немного материала с торцов. Чрезмерный зазор в замке кольца не является криминалом, если не превышает 1 мм. Вновь, лишний раз проверьте сравниваемые данные на соответствие их проверяемому кольцу. Удостоверьтесь, что приобретенный набор колец соответствует типу двигателя Вашего автомобиля. Повторите процедуру для каждого из колец, которые будут устанавливаться в первый цилиндр, затем переходите к оставшимся цилиндрам. Помните о необходимости поддерживания соответствия колец своим поршням и цилиндрам. После завершения проверки/корректировки зазоров в замках поршневых колец, кольца должны быть установлены на поршни. Первым обычно устанавливается маслосъемное кольцо (нижнее на поршне). Оно состоит их трех отдельных секций. Сперва вставьте в канавку на поршне расширитель кольца. Если для предотвращения вращения кольца применяется стопорный язычок, вставьте его в сверление в канавке. Затем установите нижнюю боковую секцию кольца. Не пользуйтесь инструментом для установки колец для надевания на поршень боковых секций маслосъемных колец. Вместо этого заведите один конец секции в канавку между расширителем и стенкой канавки и, твердо удерживая его пальцем, постепенно заправляйте в канавку оставшуюся часть секции, проводя с нажимом по ее периметру пальцем другой руки. Затем, аналогичным же образом, установите вторую боковую секцию кольца. Установка в нижнюю канавку на поршне расширителя маслосъемного кольца. Не применяйте для установки боковых секций маслосъемного кольца никакой специальный инструмент. После установки всех трех секций маслосъемного кольца удостоверьтесь, что обе (верхняя и нижняя) боковые его секции свободно вращаются в канавке. Вторым устанавливается среднее (№ 2) компрессионное кольцо. На нем обычно выбита метка, которая должна быть при установке обращена вверх, к днищу поршня. Сторона второго компрессионного кольца со снятой фаской должна быть обращена вниз во всех двигателях, на 6-цилиндровых двигателях кольцо должно устанавливаться меткой в виде двух точек вверх, на двигателях V8 идентификационная метка представляет собой сверление, выбитую литеру О, овальное углубление или слово TOР (верх). В обязательном порядке следуйте инструкциям на упаковке набора колец — различные изготовители могут предъявлять различные требования к порядку выполнения данной процедуры. Не перепутайте среднее компрессионное кольцо с верхним — они имеют разные поперечные сечения. Воспользуйтесь специальным инструментом для установки поршневых колец и проследите за тем, чтобы метка на кольце была обращена вверх. Вставьте кольцо в среднюю канавку на поршне. Не разводите замок кольца шире, чем это действительно требуется для надевания его на поршень. Установка компрессионного кольца с помощью расширителя колец — идентификационная метка (если она предусмотрена) должна быть обращена вверх (стрелка). В аналогичной манере установите верхнее (№ 1) компрессионное кольцо. Проследите за тем, чтобы метка (точка) была обращена вверх. Не перепутайте верхнее кольцо со средним. Первое (верхнее) компрессионное кольцо должно устанавливаться стороной со снятой фаской ВВЕРХ (тогда как второе кольцо надевается фаской ВНИЗ). Обычно второе кольцо метится с верхней стороны двумя точками, а первое (верхнее) — одной. Придерживайтесь инструкций, прилагаемых к комплекту. Второе компрессионное кольцо должно устанавливаться фаской ВНИЗ, тогда как первое (верхнее) — ВВЕРХ — не перепутайте! Повторите процедуру для всех оставшихся поршней.

Как напилить и установить поршневые кольца

Зазор и правильная установка поршневых колец — одна из самых важных частей сборки двигателя. Вот как это сделать правильно.

Поршневые кольца в двигателе выполняют ряд функций: они уплотняют давление сгорания и газы в камере, предотвращая их прохождение мимо поршня в картер двигателя, где они могут причинить только вред. Они стабилизируют поршень при его движении вверх и вниз по отверстию цилиндра, помогают охлаждать поршень, передавая тепло в канал цилиндра блока, и, наконец, они измеряют масляную пленку на поверхности отверстия во время работы.Кольца выполняют эти функции в самых экстремальных условиях, поэтому всегда следует использовать наборы колец премиум-класса, материалы и дизайн которых соответствуют предполагаемому применению.

Чтобы получить еще больше советов и техник по сборке двигателей, щелкните здесь!

Поршневые кольца поставляются в наборах на каждый поршень. Тип и материал кольца зависят от области применения и желаемого использования. Типичный пакет колец состоит из двух компрессионных колец и масляного кольца.

В подавляющем большинстве поршневых и кольцевых конструкций используется пакет из 3-х колец.Два верхних кольца называются компрессионными кольцами и ограничивают давление сгорания. Нижнее маслосъемное кольцо фактически состоит из трех разных колец — двух узких направляющих и одного расширителя. Основная функция масляного кольца — контролировать количество масла, которое проходит между поршнем и отверстием, что необходимо для смазки и теплопередачи. Однако второе кольцо также обеспечивает небольшой контроль масла. Слишком большое количество масла, прошедшего через кольца, попадает в камеру сгорания, что приводит к всевозможным проблемам, что делает работу масляного кольца критической.

Рекомендуется протирать кольца во время сортировки. Эти советы и рекомендации предоставляются компанией CNC Motorsports в Брукингсе, Южная Дакота.

Поршневые компрессионные кольца уплотняются в отверстии за счет радиального растяжения и давления сгорания, и каждое из них необходимо учитывать при установке набора колец на двигатель. Радиальное натяжение — это то, что вы чувствуете, когда сжимаете кольцо рукой — это отталкивание, когда кольцо хочет снова открыться — и оно помогает протолкнуть кольцо в поверхность отверстия и закрыть зазор между поршнем и стенкой цилиндра.Однако во время работы большая часть уплотнения происходит за счет продуктов сгорания, которые скользят за кольцом (между кольцом и канавкой поршня) и отталкивают кольцо от поршня в отверстие.

Поршневые кольца расширяются за счет тепла сгорания, которое закрывает торцевой зазор. Слишком маленький зазор, и концы кольца будут стыковаться, что приведет к повреждению.

Самое важное, что нужно проверить при установке поршневых колец, — это зазор в торце. Торцевые зазоры колец должны быть правильно установлены, чтобы обеспечить прохождение минимального давления сгорания между поршнем и отверстием при рабочей температуре.Кольцо должно иметь прорезь, чтобы его можно было установить на поршень, а также оставить место для расширения. Этот зазор должен быть как можно меньше во время работы, чтобы герметизировать как можно большее давление сгорания в камере, но достаточно большим, чтобы концы кольца не соприкасались, когда они расширяются из-за тепла сгорания. Это называется столкновением и может вызвать катастрофический отказ поршня.

Во многих областях применения Wiseco включает кольца с напильником, которые разработаны с очень маленькими концевыми зазорами, которые необходимо подпилить, чтобы они поместились в отверстии для обеспечения надлежащего торцевого зазора для данной области применения. Чтобы проверить зазор, кольцо должно быть вставлено в отверстие (без поршня) и выровнено так, чтобы оно было ровным, с помощью инструмента для квадратного кольца. Отверстие цилиндра необходимо отточить до окончательного размера, прежде чем можно будет проверить зазор между кольцами. Как только кольцо окажется в отверстии, используйте щуп для проверки зазора.

Боковой зазор кольца — это пространство между контактной площадкой поршневого кольца и самим кольцом. Вам не нужно устанавливать кольцо на поршень, чтобы проверить боковой зазор, вы можете просто вставить кольцо в канавку и измерить зазор с помощью щупа.Пока кольцо находится в канавке, убедитесь, что ширина самого кольца не превышает ширину канавки. Это называется обратным интервалом.

Для регулировки зазора кольцо необходимо подпилить. Вы можете использовать плоский напильник, закрепленный в тисках, или механический / электрический кольцевой напильник, чтобы сделать работу проще и точнее. Обязательно подпилите кольцо снаружи внутрь, так как это предотвратит скалывание поверхности кольца и возможные покрытия. Убедитесь, что надрезы прямые, сожмите кольцо и поднесите его к свету, чтобы посмотреть на зазор.Если он не совсем прямой, немного обработайте зазор с напильником, убедившись, что вы не открываете его больше, чем требуется окончательно.

Используйте инструмент для прямоугольной формы кольца, чтобы установить поршневое кольцо прямо в отверстие, и щуп для проверки его зазора. Часто проверяйте зазор и медленно шлифуйте, чтобы не повредить кольцо.

Заполняя кольца, подкрадывайтесь к последней щели. Действуйте медленно, удаляя минимальное количество материала за раз и часто проверяя зазор. Помните, вы не можете вернуть материал.

Используйте щуп для определения предварительного зазора между кольцами. Этот процесс необходимо повторить для каждого кольца, включая масляное кольцо.

При идеальной работе зазоры на концах колец будут близки к нулю, чтобы уловить все давление сгорания в камере. Но не поддавайтесь соблазну делать зазоры на концах колец меньше рекомендованных спецификаций (включены во все наборы колец). Потенциал удара и повреждения кольца намного перевешивает любой потенциальный выигрыш в мощности.

Зазор регулируется опиливанием концов кольца.Самый дешевый метод — зажать напильник в тисках и продеть кольцо по лицу. Есть два типа специальных кольцевых фильтров: ручные и моторизованные. В этом магазине используются ручные филлеры, но при желании они могут вращаться с помощью дрели.

Что касается порядка установки, то верхнее и второе кольца на первый взгляд очень похожи друг на друга, но их конструкция часто сильно различается.

Верхнее кольцо подвергается наиболее сильному нагреву и давлению, а второе кольцо является его «резервным» и выполняет двойную дозировку масла, проходя мимо нижнего масляного кольца.

Шлифуйте медленно и убедитесь, что зазор перпендикулярен отверстию, а не под углом (справа)

Из-за этого их конструкции иногда различаются, поэтому необходимо убедиться, что правильное кольцо входит в правильную канавку поршня. Наборы колец идентифицируют верхнее и второе кольца, обычно по маркировке на верхней части поверхности кольца, но это всегда должно уточняться производителем непосредственно в прилагаемой инструкции.

Используйте напильник для удаления заусенцев с колец. Неровный заусенец может поцарапать цилиндр только что отточенного двигателя.

Что касается идеального торцевого зазора для вашего конкретного двигателя. Тема чрезвычайно изучена. К каждому набору колец прилагается таблица применения, в которой учитываются диаметр отверстия, область применения и предполагаемый зазор. Например, безнаддувный двигатель и двигатель на закиси азота имели бы разные зазоры, даже если бы у них были одинаковые отверстия.

Ознакомьтесь с инструкциями производителя поршня, чтобы определить правильный зазор между кольцами для конкретного применения. Двигатели сумматора мощности потребуют больших зазоров, чем двигатели без наддува.

Двигатель закиси азота будет генерировать больше тепла, что приведет к большему расширению колец, следовательно, им потребуется больший зазор. Изображения с принудительной индукцией оказывают аналогичное влияние на зазор между торцами кольца. Для расчета правильного торцевого зазора для вашего двигателя. Умножьте предложенный зазор на диаметр отверстия вашего цилиндра. Например: уличная разметка с отверстием 4,030 дюйма имеет рекомендуемый зазор отверстия x 0,0045 дюйма.

Умножив 4,030 дюйма на 0,0045 дюйма, мы получим концевой зазор 0,018 дюйма для верхнего кольца.Оттуда мы можем ударить по шлифовальной машине и начать делать некоторый зазор.

После правильного зазора между кольцами их можно собирать на поршни и устанавливать в двигатель.

Как установить поршневые кольца мотоциклов и квадроциклов

Обладая многолетним опытом работы с поршнями, компания JE знает, что работа колец так же важна, как и качество поршней. Следуйте нашему полному пошаговому руководству по установке колец на мотоцикл или поршень (-ы) квадроцикла.

Правильная установка поршневых колец является важным аспектом восстановления любого четырехтактного двигателя. Многие считают эту задачу простой. Однако есть важные аспекты установки кольца, которые нельзя упускать из виду. Неправильная установка поршневых колец может привести к ограниченному сроку службы двигателя, снижению мощности и высокому расходу масла. В этой статье мы шаг за шагом рассмотрим процесс установки кольца, чтобы в следующий раз, когда вы перестраиваете свой движок, вы точно знали, что делать и на что обращать внимание.

Для начала, никогда не пытайтесь установить кольцо без соответствующей документации, доступной для справки. В JE Pistons подробные инструкции включены в большинство новых комплектов поршней. Это гарантирует, что производитель двигателя будет располагать необходимой информацией для успешного выполнения работы. Заводское руководство по обслуживанию машины также должно быть под рукой на протяжении всей сборки, чтобы можно было ссылаться на такие вещи, как характеристики крутящего момента, пределы обслуживания и процедуры.

Важно прочитать и понять все инструкции по сборке и установке, прилагаемые к вашим поршням.
Эти инструкции предназначены только для ознакомительных целей и не действительны для всех поршней JE.

Обзор процесса

Прежде чем углубляться в детали установки, краткое описание процесса поможет понять, что будет дальше. Ниже представлены основные этапы, через которые вам предстоит пройти.

• Измерьте торцевой зазор колец
• Очистите все кольца
• Отметьте поршень там, где должны совпадать концевые зазоры
• Установите масляные кольца
• Установите 2-е компрессионное кольцо
• Установите первичное компрессионное кольцо
• Проверьте зазор в канавке

Не уверен какой комплект поршневых колец нужно заказать? Ознакомьтесь с нашим руководством здесь.

Помимо понимания шагов, которые вы будете выполнять, расположение всех необходимых компонентов помогает оставаться организованным и подготовленным.

Пришло время для нового поршневого комплекта? Найдите здесь!

Пошаговый процесс

Измерение зазора на концах колец

Перед установкой колец на поршень необходимо обязательно проверить зазоры на концах колец и сверить их со спецификациями, предоставленными в инструкциях по установке или заводское руководство по эксплуатации, в зависимости от того, что применимо.Если используется более одного компрессионного кольца, подтвердите любые конструктивные различия между ними, обратившись к инструкциям по установке. Фаски на внутренней стороне кольца или различные маркировки на концах кольца являются общими идентификаторами, используемыми для обозначения различий в кольцах. Требуется пояснение по всей маркировке, используемой на кольцах и поршнях JE? Кликните сюда.

Чтобы проверить торцевой зазор кольца, просто установите соответствующее кольцо в отверстие цилиндра и расположите его рядом с верхом отверстия.Используйте конец штангенциркуля, чтобы убедиться, что кольцо перпендикулярно отверстию. Затем используйте щуп для измерения торцевого зазора кольца. Осторожно вставьте щупы различной толщины между концами колец, пока щуп не начнет тянуться между концами колец. Обратите внимание на толщину щупа и сравните ее с указанными техническими характеристиками зазора. Этот процесс можно повторить для любых дополнительных компрессионных колец.

Большинство мотоциклетных колец JE имеют предварительно зазоры, но всегда рекомендуется проверять концевой зазор всех компрессионных колец перед установкой на поршень.

В JE Pistons зазоры на концах колец устанавливаются на заводе в соответствии со спецификациями при установке в исправные цилиндры, используемые в обычных условиях. Торцевой зазор первого компрессионного кольца всегда должен быть меньше, чем зазор второго компрессионного кольца. Если характеристики торцевого зазора выходят за пределы допустимого диапазона, сначала дважды проверьте свои измерения и убедитесь, что отверстие цилиндра имеет правильный диаметр. Предполагая, что проблем с размерами или отверстием цилиндра не обнаружено, а измеренный торцевой зазор слишком мал, кольца можно аккуратно подпилить.Для этого воспользуйтесь небольшим напильником и подпилите один конец кольца. Обязательно сохраняйте параллельность другому концу кольца при удалении материала. Удалите небольшое количество материала и периодически проверяйте концевой зазор, чтобы не удалить слишком много материала.

Если необходимо отрегулировать концевой зазор кольца, равномерно подпилите один конец кольца только небольшими приращениями и продолжайте проверять, пока он не достигнет желаемых характеристик.

Очистить

Все поршневые кольца необходимо очистить перед установкой на поршень. Перед чисткой убедитесь, что на концах колец нет заусенцев. Любые заусенцы можно аккуратно удалить, аккуратно сломав край небольшим напильником. Затем используйте предпочтительный очиститель деталей, чтобы протереть кольца и поршень.

Убедитесь, что ваши кольца чистые и на них нет мусора или заусенцев.

Отметьте поршень

Ознакомьтесь с инструкциями, прилагаемыми к вашему поршневому комплекту, и отметьте указанные положения зазоров на концах колец. С помощью маркера отметьте край днища поршня с предполагаемыми конечными положениями кольца для масляного регулятора и компрессионного кольца.Это поможет избежать ошибок ориентации при установке кольца.

Следуйте инструкциям по ориентации торцевого зазора кольца для вашего конкретного поршня (ов) и отметьте поршень, чтобы знать, где должен заканчиваться каждый торцевой зазор.

Установка маслосъемного кольца

Современные маслосъемные кольца обычно имеют трехкомпонентную конструкцию и состоят из двух боковых направляющих и расширительного кольца. Установка маслосъемных колец из трех частей может оказаться сложной задачей, если не понятны конструкция кольца и методология.Кольцо-расширитель представляет собой кольцо в форме вафли со ступенчатым краем вверху и внизу кольца. Боковые направляющие — это два маленьких тонких кольца, дополняющих расширитель. При правильной установке боковые направляющие сидят сверху и снизу расширительного кольца напротив его ступенчатых краев. По этой причине сначала необходимо установить расширительное кольцо.

Еще одна особенность кольца-расширителя, на которую стоит обратить внимание, — это его концы. Из-за формы гармошки расширителя концы кольца могут перекрываться в кольцевой канавке.Для правильной установки обязательно, чтобы концы расширителя стыковались и не перекрывались.

Концы расширительного кольца должны соприкасаться, но не перекрываться.

Для установки расширительного кольца слегка смажьте его моторным маслом. Кольцо расширителя ненаправленное, поэтому его можно устанавливать в любом положении. Осторожно вставьте кольцо через канавку компрессионного кольца в канавку масляного кольца. При необходимости отрегулируйте расширительное кольцо, чтобы концы кольца были правильно расположены.Убедитесь, что концы кольца встык вместе и не перекрывают друг друга.

Начните с установки расширительного кольца после легкого покрытия маслом.

Боковые направляющие также ненаправленные. Слегка смажьте боковые направляющие, затем установите их на поршень. Убедитесь, что боковые направляющие правильно прилегают к ступенчатому краю расширительного кольца и что их концевые зазоры расположены правильно. После установки боковых направляющих дважды проверьте положение торцевых зазоров всех трех колец, составляющих узел маслосъемного кольца.Убедитесь, что концы расширительного кольца не перекрывают друг друга, и убедитесь, что узел свободно перемещается в канавке масляного кольца.

Смажьте и установите маслосъемные шины ниже и выше расширителя. Убедитесь, что они прилегают равномерно, а концевые зазоры выровнены с соответствующими отметками.

Установка компрессионного кольца

Если в поршне используются два компрессионных кольца, второе компрессионное кольцо должно быть установлено первым. Обратитесь к инструкциям по установке, чтобы определить правильную ориентацию кольца перед установкой.Обычно точки или буквы отмечаются рядом с концом кольца, который обозначает верхнюю часть кольца. Элементы внутренней кромки, такие как фаски, также могут использоваться для идентификации кольца и его правильной ориентации. Слегка смажьте кольцо маслом, а затем аккуратно проденьте им поршень в соответствующую канавку. Отрегулируйте положение торцевого зазора кольца так, чтобы оно совпадало с нанесенной вами меткой на головке поршня. Повторите этот процесс для всех оставшихся компрессионных колец.

Установите компрессионное кольцо (кольца) аналогичным образом, слегка нанеся масло и осторожно обрабатывая кольцо вокруг днища поршня. Будьте осторожны, не перекручивайте и не деформируйте кольцо, так как это может повлиять на его способность герметизировать.

Подтвердите зазор канавки

После установки компрессионных колец следует проверить зазор между кольцом и канавкой. Для этого вставьте щуп между кольцом и канавкой. Зазор можно определить, обнаружив щуп, который очень немного скользит между кольцом и канавкой. Отметьте зазор канавки и сравните его со спецификацией, приведенной в инструкциях по установке или заводском руководстве по обслуживанию.

Одно из последних измерений, которое необходимо провести после установки колец, — это зазор между компрессионным кольцом и канавкой. Используйте для этого щуп и найдите размер с небольшим сопротивлением. Сравните эту спецификацию с тем, что указано в ваших инструкциях или руководстве пользователя.

На этом установка кольца на поршень завершена, и можно предпринять последующие шаги для завершения сборки двигателя. Хотя установка поршневых колец на поршень является критическим шагом в процессе сборки, ее может выполнить любой, если будут предприняты соответствующие шаги.Этот процесс просто требует проведения правильных измерений, обеспечения чистоты и использования методов установки.

Ищете качественный кованый поршень для своего велосипеда или квадроцикла? Щелкните здесь, чтобы узнать, что доступно для вашего приложения.

Как заменить поршневые кольца автомобильного двигателя

Установка поршней

После установки новых поршневых колец сделайте перерыв перед тем, как подвергать двигатель на полную нагрузку, это позволит кольцам правильно соединиться со свежим обработанное отверстие.Эти процедуры «обкатки» помогут двигателю работать с максимальной отдачей. возможность контролировать расход масла.

Полезная информация

Если новые поршневые кольца будут установлены без механической обработки, ситуация изменится. хуже из-за продолговатой формы износа стенок цилиндров, образовавшихся при нормальном длительном срочные операции. Другими словами, новые поршневые кольца идеально круглые, без износа, если они установлены в цилиндр овальной формы (изношены) — нарушение работы кольца будет усилен.

Поршневые кольца двигателя используются для уплотнения поршня к стенке цилиндра во время такт сжатия. Когда происходит возгорание, эти кольца прижимаются друг к другу. Стенки цилиндров блока цилиндров помогают сдерживать выделяемую энергию. Большинство Поршни двигателя содержат три отдельных кольца, которые выполняют уникальные задачи. Первое кольцо или верхнее кольцо — это главное кольцо сгорания, которое принимает на себя основную силу силы, так как поршень толкается вниз. Второе кольцо сгорания действует как перепускное или вторичное ограничивающее кольцо, которое помогает в обслуживании первого основного горения звенеть.Третье и последнее кольцо используется для предотвращения попадания моторного масла в камеру сгорания. камеры и сгорает при воспламенении взрывоопасных газов. Это кольцо контроля масла состоит из трех отдельных частей и должен собираться на поршне.

Поршневые кольца обычно служат в течение всего срока службы двигателя, но поскольку эти кольца изготовлены из чрезвычайно твердого и хрупкого металла, они могут сломаться и выйти из строя. Эти отказы могут варьироваться от низкой компрессии, пропусков зажигания в цилиндрах, образования задиров стенки цилиндров и горящее масло.

СПОНСИРУЕМЫЕ ССЫЛКИ

По мере старения двигателя поршневые кольца изнашиваются по стенкам цилиндров и, в конечном итоге, выходят из строя, естественно. Когда это состояние присутствует, он снижает компрессию двигателя, что вызывает низкую компрессию, горящее масло и сильный запах выхлопных газов, что является результатом неполного процесса сгорания. Каждый раз, когда двигатель достиг нормального срока службы двигатель нужно разобрать и заново обработать (перестроить). Этот процесс не трудно с соответствующими инструментами и инструкциями.

Необходимые инструменты и материалы

• Инструмент для установки поршневых колец
• Защитные очки и перчатки
• Масло моторное
• Магазинные полотенца
• Маленькая стандартная отвертка или метка
• Новый комплект поршневых колец

Передовой опыт

• Поршневые кольца являются очень важной частью двигателя и должны быть установлены с осторожностью и чистотой.
• Никогда не устанавливайте новые поршневые кольца в изношенные стенки цилиндра.
• Удерживайте кольцевой зазор на поршне в надлежащих местах
• Никогда не перекручивайте компрессионные кольца при установке

Как установить поршневые кольца на двигатель LS (видео)

Как Тос Автор: OnAllCylinders Staff 28 апреля 2020 года в 17:06

Поршневые кольца играют важную роль в эффективной работе вашего двигателя.

Они создают уплотнение между стенкой цилиндра и поршнем, необходимое для хорошего сжатия. Кроме того, они удерживают газы сгорания в камере сгорания (уменьшая прорыв), соскребают масло со стенок цилиндра и возвращают его в картер.

Поршневые кольца также способствуют положительному теплообмену между поршнем и стенкой цилиндра. Чтобы избежать проблем с уплотнением и смазкой, необходима правильная установка поршневого кольца.

В сегодняшнем видео эксперты Summit Racing LS Брайан и Майк делятся советами и приемами, необходимыми для установки набора современных поршневых колец низкого давления на поршни .

Вы узнаете, как вставить правильное кольцо в нужную канавку для поршневого кольца, правильно установить поршневое кольцо и многое другое.

Используя кованый поршень Summit Racing Pro LS , Брайан объясняет важность и правильность установки проставки с канавкой, а затем устанавливает масляное кольцо из трех частей, используя расширитель, а также нижнее и верхнее поршневые грязесъемные кольца.

Затем он устанавливает второе кольцо в стиле Napier, которое обеспечивает улучшенный контроль масла, важный для приложений с форсированными двигателями.Брайан завершает работу с поршневым кольцом сжатия с D-образной стенкой, всегда обращая особое внимание на ориентацию торцевого зазора по отношению к отверстию под палец.

Посмотрите видео и убедитесь в этом сами.

Теги: как установить поршневые кольца, поршневые кольца Установка поршня

за 9 простых шагов

Ремонт автомобильного двигателя часто подразумевает установку поршня. Хотя процесс может показаться простым, но делать это неправильно. может привести к неисправности двигателя.Это могло даже привести к серьезному повреждению поршня вскоре после (и еще одного ремонта). процесс). Если вы хотите восстановить свой двигатель, прочтите его до конца. Мы составили инструкции по установке поршней, представив их в способ, который легко понять.

Описанная здесь процедура установки поршня включает следующее: подготовительные работы, меры предосторожности, которые необходимо соблюдать, и шаги, которым необходимо следовать. Мы предполагаем, что у вас есть двигатель уже разобран, а это уже другой процесс.

Прежде чем вы начнете, убедитесь, что у вас правильный поршень.Сделайте это, измерив как поршень, так и цилиндр, в который он войдет. Зазор поршневого цилиндра должен быть в пределах, рекомендованных производителем двигателя. Зазор поршневых колец тоже.

Материалы и инструменты для установки поршня

Расширитель колец или плоскогубцы
Источник: http://1stwebsales. com Кольцевой компрессор
Источник: http://1stwebsales.com Поршневой молот
Источник: http://tools.boxwrench.net

Вам понадобится:

• Некоторое защитное снаряжение, такое как очки и перчатки
• Инструмент для установки поршня, называемый кольцевым компрессором, для помещения поршня в цилиндр
• Инструмент для разжимания поршневых колец или плоскогубцы для снятия или установки поршневых колец
• Сборочное масло для смазки поршня части
• Полотенца (без ворса) для очистки цилиндра
• Ударный молоток или то, что некоторые называют поршневым молотком
• Комплект поршня (если вы не переустанавливаете старый поршень)

Процесс установки поршня

Вот как установить поршень или поршни.

Источник: http://www.rob-beere-racing.co.uk

Шаг 1 Очистите цилиндр Отверстие

Используя полотенца, протрите отверстие цилиндра, пока полотенца не выйдут из цилиндра чистыми. Если вы переустанавливаете поршни, протрите их также. Вы хотите избавиться от грязи и других частиц, которые могут вызвать повреждение цилиндра и поршня из-за износа поверхностей.

Шаг 2 Смажьте поршень и Поршневые кольца компрессора

Смажьте детали поршня, такие как кольцевые канавки и палец на запястье, с помощью большого количества смазки.Смажьте также кольцевой компрессор умеренным количеством масла.

Шаг 3 Установите поршневые кольца

С помощью поршня расширитель кольца или поршневое кольцо плоскогубцами установите компрессионные кольца. Инструмент расширяет кольца для увеличения их диаметр, чтобы вы могли легко надеть их на поршень. Вы также можете использовать инструмент для снятия колец. Нанесите смазку на кольца.

Источник: http://photo.platonoff.com

Шаг 4 Установите поршень Кольцевой компрессор

Установите кольцевой компрессор на поршень. Просто ослабьте инструмент, чтобы увеличить его диаметр, чтобы он подходил к поршню. Как только поршень войдет в компрессор, затяните его, пока он не прижмет кольца и не станет прочно удерживаться.

Шаг 5 Смажьте цилиндр Отверстие

Нанесите масло на стенку цилиндра, в которую будет вставлен поршень. Это поможет сделать установку поршня безопасной и простой. Но самое главное, смазка предотвращает возникновение начального хода поршня на сухом поршне и цилиндре

.

Шаг 6 Вставьте Подшипник шатуна

Установить поршень подшипник, который расположен на большой стороне штока поршня.Смажьте его так же, как вы сделали другие части поршня сборка.

поршневой молоток

Шаг 7 Поместите поршень в цилиндре

Удерживая поршень кольцевым компрессором, поместите узел на блок цилиндров, убедившись, что компрессор соответствует верхнему диаметру цилиндра. Затем используйте глухой молоток или деревянную часть обычного молотка, чтобы осторожно постучать по поршню. Цель состоит в том, чтобы вбить его в цилиндр. Убедитесь, что поршень не опускается слишком далеко, иначе шатун поцарапает коленчатый вал.

Шаг 8 Снимите поршень Кольцевой компрессор

При правильной установке компрессора поршень должен входить в отверстие цилиндра вместе с кольцами. Теперь вы можете ослабить компрессор и продвинуть поршень дальше.

Шаг 8 Подсоедините кривошип Вал

Переверните двигатель, чтобы получить доступ к коленчатому валу. Одним концом вращайте коленчатый вал, а другой направляет шток поршня к шейкам коленчатого вала.После этого вставьте смазанный подшипник и крышки шатунов. Установите болты торцевой крышки шатуна.

Шаг 9 Затяните Болты шатуна

Затяните болты поршневого штока с указанием крутящего момента, указанным производителем. Если в двигатель нужно было установить другие поршни, выполните ту же процедуру. Убедитесь, что все детали работают правильно. На этом процесс установки поршня завершен.

Советы по установке поршня

Пока описан процесс установки поршня здесь может показаться простым, шансов ошибиться очень много.Поршни чувствительные детали двигателя, и один неверный шаг может вызвать проблемы. Для обеспечения все идет как положено, соблюдайте эти правила.

Источник: http://www.jalopyjournal.com

• Всегда измеряйте диаметр цилиндра и размеры поршня перед установкой. Неправильные размеры могут привести к заклиниванию поршня или чрезмерному зазору. Неправильная установка поршня может вызвать потерю компрессии, утечку газа и масла и многое другое.
• Иногда отверстие цилиндра царапается и задирается и требует растачивания.Убедитесь, что вы понимаете, что это означает, и требования к размеру поршня.
• Имейте с собой подходящий инструмент для установки поршня. В этом случае следует использовать компрессор с поршневым кольцом. Также существует кольцо расширенное или плоскогубцы. Для измерения поршня используйте микрометр и набор щупов.
• Избегайте давления поршня в отверстие цилиндра. В большинстве случаев его можно будет толкнуть рукой. Если это окажется трудным, используйте ударный молоток. Осторожно постучите по головке поршня, чтобы не повредить такие детали, как крышка поршня, головка, юбка и другие.
• Смажьте должным образом как поршень, так и стенки цилиндра, особенно те детали, которые испытывают движение, такие как палец на запястье. Кольцевой компрессор также необходимо смазать, чтобы поршень мог легко входить в цилиндр во время установки.

Заключение

Установка поршня

может быть выполнена в простые действия, но только если вы знаете, как делать это правильно. Также, если у вас есть подходящие инструменты и материалы. В то время как сама процедура важна, подготовка, которую вам нужно сделать, даже больше ключевой.Сюда входит определение размеров поршень и цилиндр скучно. Для этого ознакомьтесь с нашей статьей об измерении поршней. Это объясняет процесс получения размеров для зазора, размера и других аспекты.

Поршневые кольца

Поршневые кольца предотвращают утечку давления газа из камеры сгорания и сводят к минимуму просачивание масла в камеру сгорания. [Рис. 1-15] Кольца входят в канавки поршня, но пружинят, давя на стенки цилиндра; при правильной смазке кольца образуют эффективное газовое уплотнение.

Конструкция поршневого кольца

Большинство поршневых колец изготовлено из высококачественного чугуна. [Рисунок 1-14] После изготовления колец их шлифуют до желаемого поперечного сечения. Затем они разделяются так, чтобы их можно было надеть на внешнюю сторону поршня и в кольцевые канавки, выполненные на стенке поршня. Поскольку их цель — герметизировать зазор между поршнем и стенкой цилиндра, они должны прилегать к стенке цилиндра достаточно плотно, чтобы обеспечить газонепроницаемую посадку.Они должны оказывать одинаковое давление во всех точках на стенке цилиндра и должны герметично прилегать к боковым сторонам кольцевых канавок.

Рисунок 1-14. Поршень в сборе и типы поршней.

Серый чугун чаще всего используется для изготовления поршневых колец. В некоторых двигателях поршневые кольца из низкоуглеродистой стали с хромированным покрытием используются в верхней канавке под компрессионное кольцо, поскольку эти кольца могут лучше выдерживать высокие температуры, присутствующие в этой точке. Хромированные кольца должны использоваться со стальными стенками цилиндров. Никогда не используйте хромированные кольца на хромированных цилиндрах.

Компрессионное кольцо

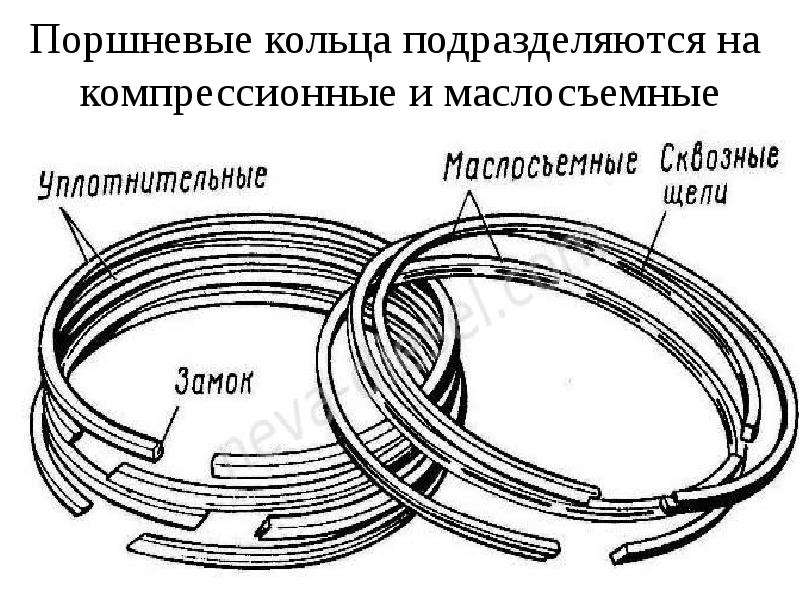

Назначение компрессионных колец — предотвращение утечки продуктов сгорания через поршень во время работы двигателя. Они помещаются в кольцевые канавки непосредственно под головкой поршня. Количество компрессионных колец, используемых на каждом поршне, определяется типом двигателя и его конструкцией, хотя в большинстве авиационных двигателей используются два компрессионных кольца плюс одно или несколько маслосъемных колец.

Поперечное сечение кольца прямоугольное или клиновидное с конической поверхностью.Коническая поверхность представляет собой узкую опорную кромку к стенке цилиндра, что помогает уменьшить трение и обеспечить лучшее уплотнение.

Маслосъемные кольца

Маслосъемные кольца помещаются в канавки непосредственно под компрессионными кольцами и над отверстиями для поршневых пальцев. На поршень может быть одно или несколько маслосъемных колец; два кольца могут быть установлены в одну и ту же канавку, или они могут быть установлены в разные канавки. Маслосъемные кольца регулируют толщину масляной пленки на стенке цилиндра.Если слишком много масла попадает в камеру сгорания, оно горит и оставляет толстый слой нагара на стенках камеры сгорания, головке поршня, свечах зажигания и головках клапанов. Этот углерод может вызвать заедание клапанов и поршневых колец, если он попадет в кольцевые канавки или направляющие клапана. Кроме того, уголь может вызвать пропуски зажигания в свече, а также детонацию, преждевременное зажигание или чрезмерный расход масла. Чтобы излишки масла могли вернуться в картер, просверливаются отверстия в нижней части канавок под поршневые кольца, регулирующие подачу масла, или в площадках рядом с этими канавками.

Маслосъемное кольцо

Маслосъемное кольцо обычно имеет скошенную поверхность и устанавливается в канавку в нижней части юбки поршня. Кольцо устанавливается так, чтобы скребок находился в стороне от головки поршня или в обратном положении, в зависимости от положения цилиндра и серии двигателя. В обратном положении скребковое кольцо удерживает излишки масла над кольцом при ходе поршня вверх, и это масло возвращается в картер с помощью маслосъемных колец при ходе вниз.

Flight Mechanic рекомендует

Установка поршневых колец: подробные инструкции

Если вы покупаете готовые стандартные поршни от VW или Audi, поршневые кольца уже установлены. Это не тот случай, если вы собираете двигатель самостоятельно или гоночный двигатель построен нами. Тогда вам все равно придется установить поршневые кольца на поршни. Здесь вы узнаете, как подготовить поршни, установить поршневые кольца, а затем подсоединить поршни к шатунам.

Функция — Для чего нужны поршневые кольца?

Поршневые кольца, среди прочего, уплотняют поршни.Кроме того, они обеспечивают хорошее распределение смазочного масла и передают тепло от поршней к охлаждаемым стенкам цилиндров. Поршневые кольца не образуют замкнутого круга; у них есть отверстие, называемое торцевым зазором. Кольцо не будет круглым, пока оно не будет установлено.

Обычно на цилиндр приходится по три поршневых кольца с разными функциями и из разных материалов:

1. Верхнее кольцо — это компрессионное кольцо. Он отвечает за герметизацию и отвод тепла.
2. Среднее кольцо изолирует камеру сгорания от продуктов сгорания. Также берет ручками подачу масла на отверстие.
3. Нижнее кольцо — маслосъемное кольцо (состоит из трех частей). Он дозирует количество смазочного масла на стенку цилиндра, соскребая масло.

Какой зазор поршневых колец?

Поршневые кольца имеют отверстие. Расстояние между концами поршневого кольца при его установке называется торцевым зазором.Это измеряется после установки поршневого кольца перпендикулярно стенке цилиндра. Чтобы вставить поршневое кольцо, можно использовать специальные инструменты, сам поршень или голые руки. Когда мы говорим об установке поршневых колец, это включает в себя регулировку торцевого зазора. Ниже вы увидите, как правильно отрегулировать зазор.

Зачем нужны новые поршни и поршневые кольца с тюнингом?

Если вам нужны новые поршни для стандартного двигателя, вы также можете установить серийные поршни. Они поставляются в полностью собранном виде, с уже установленными поршневыми кольцами в нужном месте.С тюнингом дела обстоят иначе. Здесь действуют такие высокие силы, что стандартные поршни не могут выдерживать нагрузку из-за более высокого давления наддува и т. Д. Размеры отверстия также перестают быть правильными, если мы строим двигатель с отверстием следующего более высокого уровня. Компрессия — еще одна причина, по которой стандартные поршни не работают с тюнингом. Здесь мы значительно снижаем компрессию, потому что для большей мощности нам также необходимо более высокое давление наддува. Показателем более низкого сжатия является размер впадины в головке поршня: чем больше впадина, тем ниже компрессия.

Установка поршневых колец: как правильно установить концевой зазор

Вам нужно не только проверить концевой зазор поршневых колец, но и отрегулировать его. Вы можете сделать это индивидуально для каждого цилиндра. Не забудьте записать измеренные значения в своем отчете. Там вы, среди прочего, можете войти в отверстие и торцевой зазор. Таким образом, у вас всегда будут под рукой значения, если вы снова захотите что-то изменить. К вашим поршням всегда прилагаются инструкции по установке, «инструкции по установке колец».Выполните следующие действия, чтобы отрегулировать торцевой зазор:

1. Отсортируйте поршни и соответствующие поршневые кольца в правильном порядке. Это приводит к минимально возможным ошибкам.
2. Соблюдайте направление установки: выемки в поршне со стороны впуска находятся глубже.
3. Первое поршневое кольцо блестит, а второе более темное и матовое. Маркировка на кольце направлена ​​вверх.
4. Затем вы вставляете кольцо, с которым хотите работать, в цилиндр. Для этого у нас есть специальный пластиковый инструмент, который мы придумали сами.Вы также можете снять поршень. Убедитесь, что поршневое кольцо действительно установлено параллельно отверстию.
5. Далее вам понадобятся щупы для измерения торцевого зазора. Размер необходимого зазора зависит от вашего двигателя, ваших требований и т. Д.
6. Если щуп не входит в зазор, необходимо отшлифовать поршневое кольцо. Делайте только одну сторону, чтобы получить оптимальный результат. Действуйте медленно и постепенно — не стачивайте слишком быстро.
