Как заменить и установить поршневые кольца на компрессоре?
Компрессор воздушный (автомобильный). Установка поршневых колец.
Кольца поршневые необходимо устанавливать на поршень только после соединения поршня непосредственно с шатуном.
Если снятые поршни повторно устанавливаются, необходимо тщательно очистить их, особенно канавки для установки поршневых колец и отверстия для удаления масла, которые расположены в канавке поршневого кольца.
Очистку канавки поршня от всевозможных отложений углерода можно произвести при помощи специального приспособления или с помощью куска старого поршневого кольца. В процессе прочистке канавок поршневых колец необходимо проявлять осторожность и не допускать снятия металла с поршня.
Перед процессом установки колец в канавки поршня необходимо проверить концевой зазор замка поршня в цилиндре и боковой зазор между кольцом и стенкой канавки поршня.
Как проверить зазор в замке кольца:
Необходимо вставить поршневое кольцо в цилиндр. Для того чтобы установить кольцо в положение, перпендикулярное оси цилиндра, надо выровнять кольцо в цилиндре с помощью перевёрнутого поршня. При установке нового поршневого кольца в цилиндр, который не подвергался расточке, необходимо протолкнуть кольцо на глубину хода поршня, потому что в своей верхней части цилиндр может иметь увеличенный диаметр из-за износа.
С помощью набора плоских щупов необходимо замерить зазор в замке поршневого кольца, который должен соответствовать техническим нормам завода производителя. Данный зазор находится в пределах 0,5 ÷ 0,15 мм в зависимости от диаметра поршня. Если зазор окажется меньше установленной нормы, то следует отрегулировать путём подпиливания торцов замка кольца.
Вертикальный (осевой) зазор между торцевой поверхностью кольца и канавкой поршня:
С помощью набора плоских щупов необходимо проверить зазор между поверхностью канавки и торцевой поверхностью кольца. Для проведения такой проверки нет надобности устанавливать кольцо на поршень. Зазор стоит проверить по всей окружности поршня. Сравните величину зазора с указанной производителем. Обычно зазор равен 0,04 ÷ 0,08 мм. Если данный зазор больше установленной нормы, следует заменить поршень или подобрать кольцо увеличенной толщины

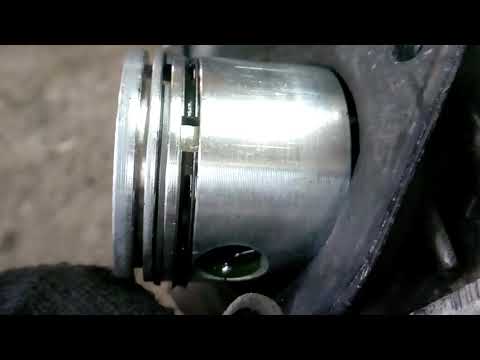

Установка колец на поршень:
Внимательно изучите компрессионные кольца и определите, какое из колец верхнее, а какое второе. Найдите на кольцах метку, которая указывает, какой стороной кольца, устанавливаются в сторону днища поршня (вверх).
Метки могут иметь вид: «•», «○», «ТОР», «Т». Обычно информация о метке и о способе определения верхнего кольца может размещаться на упаковке набора поршневых колец.
Первым необходимо установить маслосъемное кольцо. При установке коробчатого маслосъемного кольца с расширителем в виде спиральной пружины, замок пружины надо сместить на 180º относительно замка самого кольца.
При установке составного маслосъемного кольца необходимо сначала установить расширители (расширитель). Проверив, что расширитель встал правильно, надо установить нижнее пластинчатое кольцо и потом верхнее пластинчатое кольцо. Замки пластинчатых колец необходимо расположить под углом 180º относительно друг друга.
Детали составного маслосъемного кольца устанавливаются вручную, без специального приспособления.
Необходимо определить, какое из компрессионных колец является нижним, и какой стороной его необходимо устанавливать в сторону днища поршня.
Очень осторожно, с помощью специального приспособления, установите кольцо.
Внимание:
Не стоит устанавливать компрессионные поршневые кольца руками. Для этого используйте специальное приспособление. Если кольцо установлено руками, то оно может быть безвозвратно испорчено, при этом не существует возможности убедиться в исправности кольца.
Не стоит разжимать концы компрессионных колец более чем это необходимо для установки колец на поршень.
Таким же способом установите верхнее компрессионное кольцо.
Необходимо убедиться, что все кольца без заеданий и легко вращаются в своих канавках по всей окружности и при сжатии кольца полностью могут быть утоплены в канавки, без выступа за пределы поверхности поршня.
Еще раз стоит проверить зазор между боковой поверхностью компрессионных колец и стенкой канавки поршня (по вертикали).
Перед установкой поршня с кольцами непосредственно в цилиндр установите замки всех поршневых колец под углом 120º.
Не следует располагать замки поршневых колец посередине опорных поверхностей поршня, особенно основной поверхности. Не стоит располагать замки поршневых колец на стороне торцевых поверхностей поршневого пальца.
Перед установкой собранной шатун-поршневой группы ещё раз убедитесь, что замки поршневых колец вы расположили правильно.
Как правильно установить кольца на компрессор?
Кольца — элементы конструкции поршневого компрессора, выполненные из износостойких материалов. Изделия монтируют в специальные проточки в верхней части поршня. Они выполняют несколько функций:
- обеспечивают герметичность между полостями высокого и низкого давления при движении поршня в цилиндре,
- предотвращают унос масла из картера компрессора,
- отводят тепло от поршня к стенкам цилиндра, предотвращая тем самым перегрев поршня в процессе работы.
Кольца в компрессорах рассчитаны на длительный срок службы, однако при интенсивной эксплуатации агрегата или нарушении режимов работы подвергаются повышенному износу. Недостаточное уплотнение поршневыми кольцами становится причиной перегрева цилиндра, уноса масла из компрессора и т.д. Эти неисправности могут привести к преждевременному выходу компрессора из строя, поэтому изношенные кольца нужно обязательно менять на новые.
Когда и как менять поршневые кольца?
На необходимость замены колец косвенно указывают такие критерии, как:
- повышенный унос масла из картера компрессора;
- повышенный нагрев корпуса компрессора (перепуск горячего газа внутри компрессора).
Для того чтобы точно проверить, есть ли износ колец, нужно в любом случае разобрать компрессор и сделать измерения, чтобы установить степень износа относительно номинального размера, а также определить плотность и равномерность прилегания колец к стенкам цилиндра.
Как правильно установить кольцо на компрессор?
Концы компрессионных колец при установке не рекомендуется разжимать или изгибать больше, чем это необходимо, в противном случае можно сломать кольцо. Поэтому демонтаж и установку колец лучше производить с помощью специальной оснастки. После завершения работы нужно убедиться в том, что все кольца компрессора легко вращаются в канавках по окружности, а замки расположены правильно (в противоположную сторону друг от друга).
Восстановление работоспособности компрессоров
Чтобы восстановить работу компрессора, доверьте его ремонт сотрудникам сервисного центра «Остров». Квалифицированные специалисты знают, как правильно установить кольца на компрессор и устранить другие возникшие в работе неисправности.
Предлагаем сервис и ремонт компрессоров всех типов. Проведем диагностику и оперативно устраним неполадки. Также реализуем оригинальные запчасти и масла для компрессоров. За подробной информацией обращайтесь по телефону.
Все статьи
© ООО «Сервисный Центр Остров», 2018 Карта сайта Полезная информацияКак правильно поставить кольца на компрессор — Лечение суставов
Поршневые кольца устанавливаются на поршень только после соединения поршня с шатуном.
Если повторно устанавливаются снятые поршни, тщательно очистите их, особенно канавки для поршневых колец и отверстия для удаления масла, расположенные в канавке поршневого кольца.
Очистить канавки поршня от отложений углерода можно при помощи специального приспособления или при помощи куска старого поршневого кольца. При прочистке канавок поршневых колец проявляйте осторожность и не допускайте снятия металла поршня.
Перед установкой колец в канавки поршня проверьте концевой зазор замка поршня в цилиндре и боковой зазор между кольцом и стекой канавки поршня.
Проверка зазора в замке кольца:
Вставьте поршневое кольцо в цилиндр. Для установки кольца в положение, перпендикулярное оси цилиндра, выровняйте кольцо в цилиндре при помощи перевёрнутого поршня. При установке нового кольца в цилиндр, который не растачивался, протолкните кольцо на глубину хода поршня, поскольку в своей верхней части цилиндр может иметь из-за износа увеличенный диаметр.
При помощи набора плоских щупов замерьте зазор в замке поршневого кольца.
Осевой (вертикальный) зазор между торцевой поверхностью кольца и канавкой поршня:
При помощи набора плоских щупов проверьте зазор между торцевой поверхностью кольца и поверхностью канавки. Для проведения этой проверки нет необходимости устанавливать кольцо на поршень. Зазор проверяется по всей окружности поршня. Сравните величину зазора с указанной в заводской инструкции. Обычно этот зазор равен 0,04 ÷ 0,08 мм. Если зазор больше установленной нормы, замените поршень или подберите кольцо увеличенной толщины
Установка колец на поршень:
Внимательно рассмотрите компрессионные кольца и определите, какое из кольцо верхнее, а какое второе. Найдите на кольцах метку, указывающую какой стороной кольца должны устанавливаться в сторону днища поршня (вверх).
Первым устанавливается маслосъемное кольцо. При установке коробчатого маслосъемного кольца с расширителем в виде спиральной пружины, замок пружины необходимо сместить на 180º относительно замка самого кольца.
При установке составного маслосъемного кольца сначала установите расширитель (расширители). Убедившись, что расширитель встал правильно, установите нижнее пластинчатое кольцо и потом верхнее пластинчатое кольцо. Расположите замки пластинчатых колец под углом 180º относительно друг друга.
Детали составного маслосъемного кольца устанавливаются руками, без применения специального приспособления.
Определите, какое из компрессионных колец является нижним, и какой стороной его необходимо устанавливать в сторону днища поршня.
Осторожно, при помощи специального приспособления, установите кольцо.
Не устанавливайте компрессионные поршневые кольца руками. Используйте для установки колец специальное приспособление. Установленное руками кольцо может быть безвозвратно испорчено, при этом не существует возможности достоверно убедиться в исправности кольца.
Не разжимайте концы компрессионных колец более чем это необходимо для установки колец на поршень.
Таким же способом установите верхнее компрессионное кольцо.
Убедитесь, что все кольца легко, без заеданий вращаются в своих канавках по всей окружности и при сжатии кольца полностью могут быть утоплены в канавки, без выступа за пределы поверхности поршня.
Еще раз проверьте зазор между боковой поверхностью компрессионных колец и стенкой канавки поршня (по вертикали).
Непосредственно перед установкой поршня с кольцами в цилиндр установите замки всех поршневых колец под углом 120º.
Часто в руководстве по ремонту автомобиля указывается направление замков поршневых колец, в этом случае устанавливайте поршневые кольца в строгом соответствии с указаниями руководства. Но если подобные указания в руководстве по ремонту отсутствуют необходимо соблюдать общие правила.
Не располагайте замки поршневых колец посередине опорных поверхностей поршня, особенно основной поверхности. Не располагайте замки поршневых колец на стороне торцевых поверхностей поршневого пальца.
Непосредственно перед установкой собранной шатун-поршневой группы ещё раз убедитесь, что замки поршневых колец расположены правильно.
Source: aircomp.com.ua
Почитайте еще:
Как должны стоять кольца на компрессоре
Компрессор воздушный (автомобильный). Установка поршневых колец.
Кольца поршневые необходимо устанавливать на поршень только после соединения поршня непосредственно с шатуном.
Если снятые поршни повторно устанавливаются, необходимо тщательно очистить их, особенно канавки для установки поршневых колец и отверстия для удаления масла, которые расположены в канавке поршневого кольца.
Очистку канавки поршня от всевозможных отложений углерода можно произвести при помощи специального приспособления или с помощью куска старого поршневого кольца. В процессе прочистке канавок поршневых колец необходимо проявлять осторожность и не допускать снятия металла с поршня.
Перед процессом установки колец в канавки поршня необходимо проверить концевой зазор замка поршня в цилиндре и боковой зазор между кольцом и стенкой канавки поршня.
Как проверить зазор в замке кольца:
Необходимо вставить поршневое кольцо в цилиндр. Для того чтобы установить кольцо в положение, перпендикулярное оси цилиндра, надо выровнять кольцо в цилиндре с помощью перевёрнутого поршня. При установке нового поршневого кольца в цилиндр, который не подвергался расточке, необходимо протолкнуть кольцо на глубину хода поршня, потому что в своей верхней части цилиндр может иметь увеличенный диаметр из-за износа.
С помощью набора плоских щупов необходимо замерить зазор в замке поршневого кольца, который должен соответствовать техническим нормам завода производителя. Данный зазор находится в пределах 0,5 ÷ 0,15 мм в зависимости от диаметра поршня. Если зазор окажется меньше установленной нормы, то следует отрегулировать путём подпиливания торцов замка кольца.
Вертикальный (осевой) зазор между торцевой поверхностью кольца и канавкой поршня:
С помощью набора плоских щупов необходимо проверить зазор между поверхностью канавки и торцевой поверхностью кольца. Для проведения такой проверки нет надобности устанавливать кольцо на поршень. Зазор стоит проверить по всей окружности поршня. Сравните величину зазора с указанной производителем. Обычно зазор равен 0,04 ÷ 0,08 мм. Если данный зазор больше установленной нормы, следует заменить поршень или подобрать кольцо увеличенной толщины
Установка колец на поршень:
Внимательно изучите компрессионные кольца и определите, какое из колец верхнее, а какое второе. Найдите на кольцах метку, которая указывает, какой стороной кольца, устанавливаются в сторону днища поршня (вверх).
Метки могут иметь вид: «•», «○», «ТОР», «Т». Обычно информация о метке и о способе определения верхнего кольца может размещаться на упаковке набора поршневых колец.
Первым необходимо установить маслосъемное кольцо. При установке коробчатого маслосъемного кольца с расширителем в виде спиральной пружины, замок пружины надо сместить на 180º относительно замка самого кольца.
При установке составного маслосъемного кольца необходимо сначала установить расширители (расширитель). Проверив, что расширитель встал правильно, надо установить нижнее пластинчатое кольцо и потом верхнее пластинчатое кольцо. Замки пластинчатых колец необходимо расположить под углом 180º относительно друг друга.
Детали составного маслосъемного кольца устанавливаются вручную, без специального приспособления.
Необходимо определить, какое из компрессионных колец является нижним, и какой стороной его необходимо устанавливать в сторону днища поршня.
Очень осторожно, с помощью специального приспособления, установите кольцо.
Не стоит устанавливать компрессионные поршневые кольца руками. Для этого используйте специальное приспособление. Если кольцо установлено руками, то оно может быть безвозвратно испорчено, при этом не существует возможности убедиться в исправности кольца.
Не стоит разжимать концы компрессионных колец более чем это необходимо для установки колец на поршень.
Таким же способом установите верхнее компрессионное кольцо.
Необходимо убедиться, что все кольца без заеданий и легко вращаются в своих канавках по всей окружности и при сжатии кольца полностью могут быть утоплены в канавки, без выступа за пределы поверхности поршня.
Еще раз стоит проверить зазор между боковой поверхностью компрессионных колец и стенкой канавки поршня (по вертикали).
Перед установкой поршня с кольцами непосредственно в цилиндр установите замки всех поршневых колец под углом 120º.
Не следует располагать замки поршневых колец посередине опорных поверхностей поршня, особенно основной поверхности. Не стоит располагать замки поршневых колец на стороне торцевых поверхностей поршневого пальца.
Перед установкой собранной шатун-поршневой группы ещё раз убедитесь, что замки поршневых колец вы расположили правильно.
Переношу данную статью в борт журнал, по началу написал не там где надо, просто потому что не разобрался в первые дни находясь на драйве что есть блог, и есть борт журнал)) Старое место было тут.
P.s.
По многочисленным просьбам продолжение и более подробное описание будет во второй части, которая будет со дня на день, прошу прощения что с ней я так долго задержался …)
Все кто хоть раз перебирал двигатель или пытался это сделать своими руками, наверняка меняли поршневые кольца или «маслосъёмные» колпачки и т.д. Для самых пытливых испытателей, а возможно и естествоиспытателей, возникал вопрос о «цельных» поршневых кольцах) Почему производители упустили этот вопрос, почему им наплевать на нас, на обычных людей, как мы будем мучиться с такой «техникой» не продуманной?!
В книге по ремонту автомобиля есть минимально и максимально допустимые расчёты о зазоре в стыке поршневых колец, что бы при расширение от температуры эти стыки не встретились, и наши кольца не начали «драть» цилиндр, пока просто не заклинят или в лучшем случае не оставят риски, которые опять же будут дефорсировать компрессию. Например наши, для десятого семейства автомобилей ВАЗ, эти зазоры таковы: 0,25-0,45 предельно допустимый 1мм. Честно говоря это огромные размеры, особенно 1мм.))) У нас многие любители и даже профессионалы мотористы этим грешны, что просто забивают на зазор. Просто например проточили блок допустим на заводе на 84.0, то есть под нулевой ремонт, и вставляют такие же кольца второго ремонта и ставят их туда, хорошо если проверят, хотя бы зазор в допуске?! Но! Зазор может быть и в допуске, НО цилиндры протачивают не прям в идеале одинаково каждый, ведь многие встречали в своих цилиндрах поршня разных групп, кольца поршневые на производстве вам тоже одинаково не сделают, так что зазор в каждом цилиндре может ЛЕГКО гулять! То есть в одном цилиндре допустим 0,25, в другом 0.35 и т.д. От этого разная компрессия становится во всех цилиндрах, один цилиндр вкалывает, другой в пол силы работает, и двигатель работает не устойчиво, от этого и износ поршневой разный, почему когда мы проверяем компрессию, в двух цилиндрах может быть 12 кПа, а в двух других 10 кПа например! А иногда разница куда больше! Мне ещё отец говорил, когда я только начинал вникать в технику, что кольца надо всегда покупать на ремонт больше, что бы подогнать их идеально для каждого цилиндра одинаково.
Я опытным путём начал экспериментировать ещё когда ездил на мотоциклах, причём «Урал», которому первому досталось в этих испытаниях, но и по сей день он работает на этих кольцах, прошёл он на них 170 тыс., компрессию показывает 12 кПа, а ведь по паспорту должно быть 8,5 кПа, и заводится как новый, с пол оборота в любую погоду!=) Другой бы мотоцикл уже умер, а кольца ему эти не дадут так легко уйти на покой)))
Естественно испытания коснулись и моего четырёх колёсного друга 2111, когда я менял поршня с более глубокими циковками, чтобы не гнуло клапана при обрыве ремня ГРМ, доработок было куча с двигателем, но мы коснёмся в этой теме именно поршневых колец, потому что они огромную роль играют в «здоровье» и продолжительности работы двигателя! Это так сказать источник всей работы в целом ДВС!
Поменял я кольца поршневые на своей 2111 по своей технологии и проверил компрессию на 200 км. пробега, компрессия показала в каждом цилиндре 14 кПа, решил в следующий раз проверить после полной обкатки, когда проеду 1.500 км., и ожидается прибавка на 0.5 кПа, то есть должно быть 14.5 кПа+) То есть с такими кольцами компрессия только увеличивается, и ходит двигатель в разы больше, если не сказать, что всё развалится, вкладыши не будут уже держать давление масла, а кольца будут верой и правдой работать до капитального ремонта!
И так! Вот схема, как подогнать кольца:
Зил самосвал
Компрессор ЗИЛ-130
Причинами поломки компрессора бывает появление шума и стука, появление масла в конденсате сливаемом в воздушных баллонах. Это признаки изношенных поршневых колец.
Компрессор ЗИЛ-130
Рекомендации по ремонту компрессора
Блок-картер. В процессе эксплуатации на картере компрессора могут появиться трещины и сколы. При наличии трещин на стенках Картера его следует заменить. Небольшие трещины на фланце крепления картера к двигателю, захватывающие не более одного отверстия под болт крепления, допускается заваривать или наплавлять.
Проверка размеров цилиндров блока компрессора должна производиться индикатором размером 50…75 мм. Замерять цилиндры следует в двух взаимно перпендикулярных направлениях: вдоль оси коленчатого вала и перпендикулярно к ней, а также в двух поясах верхней и нижней частях цилиндра.
Компрессор ЗИЛ-130
При ремонте цилиндры растачивают с последующим хонингованием под один из двух ремонтных размеров. Нецилиндричность отремонтированных цилиндров допускается в пределах не более 0,03 мм.
Герметичность блока цилиндров проверяется сжатым воздухом под давлением 1 МПа (10 кг/см) в водяной ванне. Появление пузырьков воздуха указывает на негерметичность.
Разъемные плоскости блока не должны иметь забоин. Неплоскостность допускается не более 0,04 мм. Щуп толщиной 0,05 мм не должен проходить под лекальной линейкой, установленной на плоскости блока.
Выпрессовка коленчатого вала
Поршни.
Подбор поршней по цилиндрам производится с зазором между стенкой цилиндра и поршнем 0,03…0,09 мм. При этом поршень, вставленный в цилиндр вместе со щупом толщиной 0,03 мм, должен перемещаться при нажатии большим пальцем, а со щупом — 0,09 мм должен заклинивать.
Размеры поршней
Для отличия поршней ремонтных размеров на днище поршня выбита цифра +0,4 или +0‚8, по которой определяют ремонтный размер. На поршне номинального размера метка не ставится. Номинальный и ремонтный размеры поршней
Поршень компрессора
Поршневые кольца
. Поршневые кольца подбирают по упругости и по зазору в замке. Упругость колец (при сжатии до зазора в замке 0,2…0‚4 мм) Для всех колец должна быть 20…40 Н (2,0…4‚0 кгс). Способ проверки поршневых колец на упругость для компрессора аналогичен проверке поршневых колец на упругость для двигателя.
Размеры поршневых колец
Для определения зазора в стыке надо установить поршневое кольцо в цилиндр на расстоянии 10…15 мм от верхней кромки цилиндра и проверить зазор в стыке кольца щупом аналогично проверке для колец двигателя. Зазор в стыке кольца должен быть 0, 2.. .0, 4 мм
При подборе поршневых колец одновременно проверяется их прилегание к стенкам цилиндра. Зазор между стенками цилиндра и кольцом на Юге, располагающейся на 30° от концов стыка, не допускается. Допускается просвет до 0,03мм на суммарной дуге до 90°.
Поршневые кольца подбирают по канавкам поршня, в которых кольца должны свободно перемещаться без заклинивания. Зазор между канавкой и компрессионным кольцом по
высоте должен быть в пределах 0,035…0‚072 мм, а маслосъемным — 0,035…0‚08 мм.
Поршневые пальцы.
Для облегчения подбора пальцев отверстия поршня и поршневые пальцы рассортированы на четыре группы через 0,003 мм и маркируются краской разных цветов.
Нецилиндричность поршневого пальца допускается не более 0, 0015 мм.
Размеры поршневых пальцев
Коленчатый вал.
В случае износа шариковые подшипники следует спрессовать и заменить другими.
Шейки коленчатого вала проверяют на износ с помощью микрометра размером 25…50 мм.
При износе шатунных шеек вала более 0,05 мм надо перешлифовать шейки под ремонтный размер или заменить коленчатый вал. Номинальный и ремонтные размеры приведены в табл. 8—2.
При ремонте масляный канал коленчатого вала должен быть прочищен и продут сжатым воздухом.
Шатун.
При большом износе верхней головки шатуна надо развернуть отверстие до диаметра 14,000…14,019 и запрессовать ремонтную втулку.
Размеры шатунов
Посадка втулки в отверстие шатуна производится с натягом 0,062…0‚1 15 мм. После запрессовки втулки в ней должно быть просверлено смазочное отверстие. Отверстие втулки под палец подгоняется разверткой по диаметру поршневого пальца так, чтобы в сопряжении пальца со втулкой был обеспечен зазор 0,004…0,010 мм. Подобранный поршневой палец от усилия пальца руки должен плотно входить в отверстие верхней головки шатуна.
Шатун
По диаметру отверстия верхней головки шатуна; шатуны разбивают на пять групп (см. табл.8—5) через 0,003 мм и маркируют нанесением краски. Шатуны с поршневыми пальцами подбираются одной группы. Допускается устанавливать пальцы соседней группы. При ремонте в нижнюю головку шатуна компрессора устанавливают тонкостенные вкладыши, залитые антифрикционным сплавом АМ01-20. Маркировка уменьшенных ремонтных вкладышей на 0,3 мм или 0,6 мм нанесена на стальной поверхности вкладыша. Вкладыши номинальных размеров маркировки не имеют.
Допускается непараллельность осей верхней и нижней головок не более 0,1 мм на длинне 100 мм. В случае необходимости шатун надо править.
При замене шатунов надо проверить их по массе. Разница в массе шатунов для одного комплекта не должна быть более 5 г.
Головка блока цилиндров.
Головка блока цилиндров должна быть проверена на герметичность и коробление. Герметичность воздушной полости проверяется сжатым воздухом под давлением МПа (10 кгс/см).
Разъемная плоскость головки не должна иметь забоин и коробления. Неплоскостность допускается не более 0,05 мм. Щуп толщиной 0,05 мм не должен проходить под лекальной линейкой, установленной на плоскости головки.
Головка блока цилиндров
Задние крышки картера.
Биение торца крышки по месту сопряжения с уплотнителем допускается не более 0,06 мм.
Торец крышки должен плотно прилегать к конусной части уплотнителя задней крышки. При наличии трещин или износа трущихся поверхностей крышки и уплотнителя их следует заменить.
Шкив. При наличии трещин и сколов шкив следует заменить. Перед установкой на компрессор надо проверить балансировку шкива. Балансировать шкив статически. Допустимый дисбаланс шкива компрессора 0,5 Нам (50 г-см).
Сборка узлов компрессора
Сборка узлов компрессора должна производиться в условиях, исключающих попадание грязи и пыли на собираемые детали.
Перед сборкой детали компрессора должны быть тщательно промыты в обезжиривающем растворе и высушены.
Ввертывание штуцеров и пробок компрессора рекомендуется производить с клеем АК-20. Уплотнительные прокладки, кроме прокладки головки блока цилиндров рекомендуется смазывать резиновой смолой … другими герметиками.
Установка подшипников коленчатого вала.
Напрессовать подшипники на коренные шейки вала с помощью оправки модели И 806.04.002 и молотка. Посадка подшипников на шейки вала должна быть выполнена в пределах натяга 0,002…0‚030 мм.
Проверка радиальном зазора шатунных подшипников.
Закрепить коленчатый вал в тиски. Установить шатун на шейку вала и закрепить его болтами с гайками (момент затяжки 16…18 Н-м (1,6…|,8 кгс.м). При этом шатун должен свободно вращаться на шейке вала от руки с одинаковым усилием в любом положении. Зазор между шейкой вала и подшипником шатуна в этом случае должен находиться в пределах 0,026…0,076 мм`.
Сборка поршня с шатуном и кольцами.
При соединении поршня с шатуном надо поршневой палец смазать чистым маслом, применяемым для двигатели.
Посадка поршневого пальца в отверстие поршня производится в соответствии с разбивкой на группы.
После запрессовки в отверстия поршня поршневого пальца с помощью оправки модели И 2306.04.00! установить стопорные кольца.
Установить поршневые кольца на поршень компрессора. Установка колец на поршень компрессора производится так же как на поршень двигателя, с помощью специального приспособления. Верхние компрессионные кольца устанавливаются на поршень внутренней выточкой вверх, нижние (скребковые) — наружной выточкой вниз. Замки колец устанавливают в разные стороны по окружности под углом 1200.
Сборка головки цилиндров.
Закрепить головку в тиски. Ввернуть в гнезда головки седла 7 (рис.8-22) с помощью квадратного ключа, подложив под них прокладки 8. Установить на седла выпускные (нагнетательные) клапаны 5, а на клапаны — пружины 4. Надеть на пробки 3 прокладки 2 и ввернуть пробки в гнезда головки. Затем закрепить их баллонным ключом, вставив в отверстие ключа вороток.
Головка цилиндров компрессора
Ввернуть в головку угольник отвода жидкости, штуцер отвода сжатого воздуха и заглушку.
Сборка блока-картера.
Если втулки | (рис.8-1 1) плунжера выпрессовывались, их следует запрессовать в отверстие блока с натягом 0,045…0,115 мм. При этом необходимо выдерживать размер 35,0 мм от разъема блока до втулки. Запрессовать в отверстие блока седла 10 клапанов натягом 0,02!…0,О75 мм до упора в заплечики отверстий с помощью оправки модели И 806.04.003. Установить направляющие 7 впускных клапанов.
Вставить в отверстия втулок плунжеры 4, предварительно надев на них уплотнительные кольца 3. Вставить в плунжер один шток 6 в сборе с гнездом 5. Установить коромысло одним концом на выступ гнезда штока и, одновременно вставив второй шток, установить другой конец коромысла выступ второго штока. Вставить в отверстие блока направляющую пружины коромысла. Установить пружину коромысла при помощи отвертки.
Блок-картер компрессора
Установить и закрепить штуцер в отверстие блока. Ввернуть шпильки в блок, если они вывертывались при разборке. Поставить блок-картер на плиту передней стороной вниз
Установить вертикально коленчатый вал 0 подшипниками, направляя передний подшипник через гнездо заднего подшипника. Нажимая одной рукой на рукоятку пресса и поддерживая второй рукой вал, запрессовать подшипники гнезда картера в сборе с валом. Для установки коленчатого
вала можно использовать также комплект приспособлений модели И 806.04.100.
Установка поршней.
Отвернуть гайки и снять крышки шатунов. Проверить установку колец на поршне и расположить замки колец под углом 120° по окружности. Для установки поршня в сборе с кольцами и шатуном в цилиндр надо вывести стяжной винт З (рис.8-12) приспособления из прорези упора 5, надеть хомут 1 на кольца поршня, снова завести стяжной винт в прорезь и, вращая его, сжать кольца так, чтобы они расположились в канавках заподлицо с поверхностью поршня.
Установка поршней
После этого смазать цилиндр маслом и вставить юбку поршня в цилиндр и, слегка постукивая по днищу поршня деревянным или резиновым молотком, дослать поршень в цилиндр компрессора до конца, направив подшипник на шейку вала. Таким же путем установить другой поршень в цилиндр компрессора. Установить крышки шатунов с вкладышами, усыновить замочные шайбы и навернуть гайки на шатунные болты. Затянуть их моментом 16…18 Н-м 1,6…1‚8 кгсм.
Стопорение гайки осуществляется отгибкой среднего уса замочной шайбы на крышу шатуна и одного из крайних усов на совпадающую грань гайки. Направление отгибки третьего уса- безразлично.
Для установки поршней можно пользоваться также оправкой модели И 803.00.004.
Оправка для установки поршня
Устиновка головки цилиндров.
Установить впускные клапаны на седла блока, положить прокладку головки на разъемную плоскость цилиндров, вставить пружины впускных клапанов.
Установить головку блока, одновременно придерживая пружины впускных клапанов, навернуть гайки на шпильки блока и закрепить головку гайками с помощью углового торцового или накидного ключа. Момент затяжки 12.. .16 Н .м ( 12… .| ‚6 кгс. м).
Установить на блок с прокладкой патрубок подвода воздуха и закрепить его болтами.
Установка крышек компрессора.
Запрессовать резиновую манжету в гнездо передней крышки ‹: помощью оправки и молотка, заложить в нее консистентную смазку, установив крышку прокладкой на разъемную плоскость блока и закрепить ее ботами, подложив пружинную шайбы под головки болтов.
Перед установкой задней крышки надо поставить пружину уплотнителя в гнездо коленчатого вала, установив ее конец в отверстие вала. Вставить уплотнитель в гнездо, соединив его с пружиной. Установить крышку ‹: прокладкой и закрепить ее болтами, подложив пружинные шайбы под головки болтов. Ввернуть в крышку штуцер подвода масла в компрессор.
Установка шкива компрессора.
Установить шпонку в паз вала с помощью молотка, установить шкив на конус переднего конца коленчатого вала, направив прорезь шкива на шпонку. Навернуть гайку, запрессовывая шкив на конус до упора, затем зашплинтовать гайку.
Установка нижней крышки кронштейна.
Закрепить компрессор в тиски, чтобы при валочная плоскость картера была направлена вверх. Положить прокладку на плоскость картера, установить крышку на картер, завернуть четыре болта, подложив под головки пружинные шайбы, и закрепить
Закончив сборку компрессора, надо проверить его работу на специальном стенде (рис.8—13) или на двигателе.
Испытание компрессора
При испытании компрессора на стенде частота вращения вала компрессора должна быть 1800…2000 мин. К компрессору должно быть подведено масло И20А, ГОСТ 20799-75
под давлением 0,25…0‚30 МПа (2,5…3,О кгс/см2), температура масла 35…50 °С.
Компрессор рекомендуется обкатать на холостых оборотах в течение пяти минут. В процессе обкатки следует убедиться в отсутствии течи масла, перегрева подшипников и в отсутствии стука поршней, пальцев и выпускных клапанов.
При 800…2000 мин коленчатого вала компрессора и сообщении баллона 3 с окружающей средой через калиброванное отверстие диаметром 1,6 мм и длиной 3 мм давление в емкости через 50 должно достигнуть величины не менее` 0,6 МПа (6 кгс/см2).
Испытание компрессора на масло пропускную способность, производится при 800…2000 мин и давлении масла 0,25…0‚30 Мпа (2,5…3,0 кгс/ом2). При этом количество масла, вытекающего через сливное отверстие крышки картера компрессора (при открытом калибровочном отверстии), должно быть не более 220 г в течение минуты.
Проверка работы разгрузочной системы производится подачей сжатого воздуха под давлением не более 0,5 МПа (5кгс/см2) в канал разгрузочной камеры, при этом плунжеры 4 (см. рис.8 -11)должны подняться и полностью открыть впускные клапаны 8.
Схема стенда испытания
При снятии давления плунжеры под действием возвратной пружины должны четко возвращаться в исходное положение. Эту операцию проделать не менее трех раз.
Проверить выпускные клапаны на герметичность, подсоединив головку компрессора к баллону 3 (рис.8-13) емкостью 1 л, как указано на схеме, при давлении 0,60…0‚65 МПа (6,0…6,5 кгс/см2). При этом падение давления в баллоне не должно быть более 0,04 Мпа (0,4 кгс/см2) в течение минуты.
Проверка на герметичность соединений производится мыльным раствором при противодавлении воздуха 0,65 МПа (6.5 кгс/см2).
Перёд установкой на компрессор регулятора давления его надо проверить, испытать и отрегулировать для работы в заданных пределах давления воздуха.
Установка компрессора на двигатель.
Установить шайбы, затем вручную компрессор на двигатель, направив прорези крышки-кронштейна на шпильки головки цилиндров. Навернуть от руки гайки крепления компрессора. Надеть на шкив ремень привода, отрегулировать натяжение ремня и затянуть гайки.
При установке компрессора необходимо обеспечить зазор не менее 5 мм между отводящим шлангом радиатора и воздушным патрубком компрессора. Указанный зазор достигается путем повертывания отводящего шланга радиатора Зазор необходим для предотвращения перетирания шланга патрубком компрессора.
Замена уплотнительных колец плунжеров разгрузочного устройства компрессора на автомобиле
Проверку состояния уплотнительных колец плунжеров разгрузочного Устройства и их замену можно производить без снятия головки компрессора. При этом надо соблюдать следующий порядок:
- Пустить двигатель и довести давление в пневматической системе до срабатывания регулятора давления.
2. Остановить двигатель
- Снять резиновый шланг, соединяющий воздушный фильтр двигателя с компрессором. При нарушении герметичности разгрузочного устройства в патрубке подвода воздуха к компрессору прослушивается характерный шум пропускаемого воздуха, а по манометру пневмо системы отмечается некоторое падение давления.
- Снизить давление воздуха в пневматической системе до нижнего предела регулирования, при этом плунжеры должны быть опущены.
- Снять патрубок подвода воздуха, вынуть пружину и коромысло. Затем поднять гнездо штока и снять его вместе со штоком, после чего извлечь плунжер из гнезда крючком из проволоки, введя его в отверстие диаметром 2,5 мм в торце плунжера или подведя сжатый воздух в горизонтальный канал разгрузочного устройства блока цилиндров.
- Заменить изношенные уплотнительные резиновые кольца на плунжерах. Перед установкой плунжеры с уплотнительными кольцами следует смазать маслом, применяемым для двигателя.

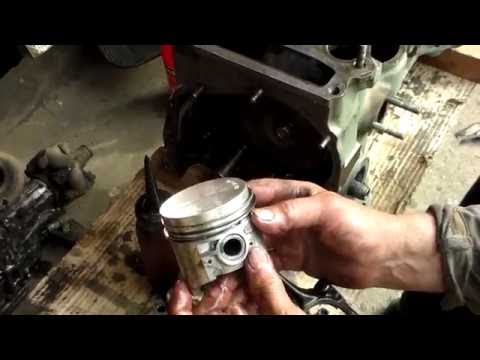

Как правильно поставить кольца на компрессор КАМАЗа

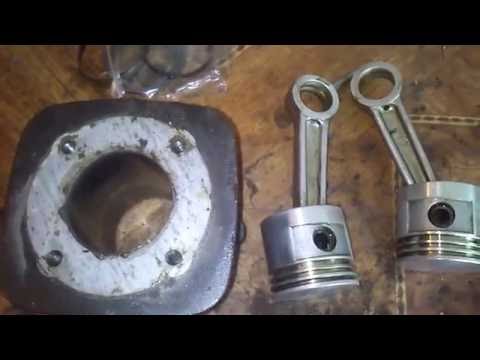

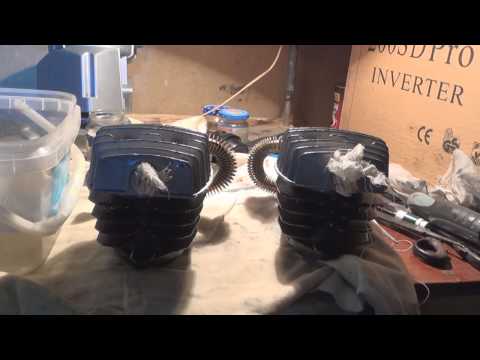

Двухцилиндровый компрессор, ремонт головки и замена колец
Как правильно поставить кольца на компрессор
Сборка компрессор КАМАЗ одноцилиндрового (К-Д) Товар сертифицирован 53205-3509015

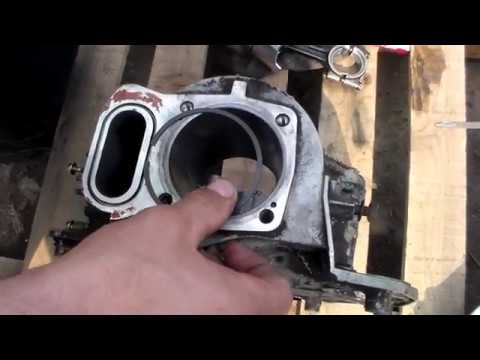

Одноцилиндровый компрессор КамАЗ

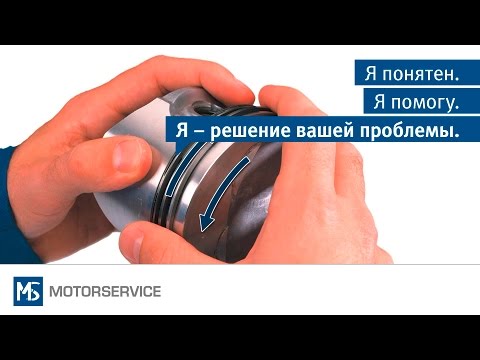

Монтаж поршневых колец — Motorservice Group
Установка поршневых колец Камаз!!!
Установка поршневых колец Камаз евро 3
Кольца поршневые компрессора (к-т 1 цил) MB OM355/360/366 MAN Compressor 0874260000

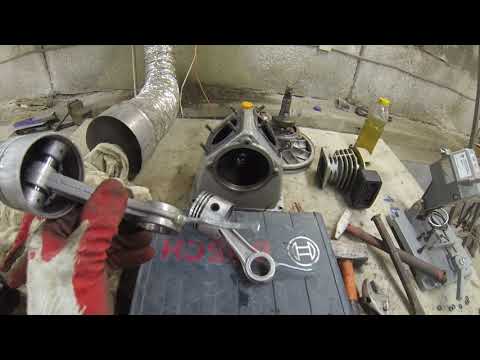

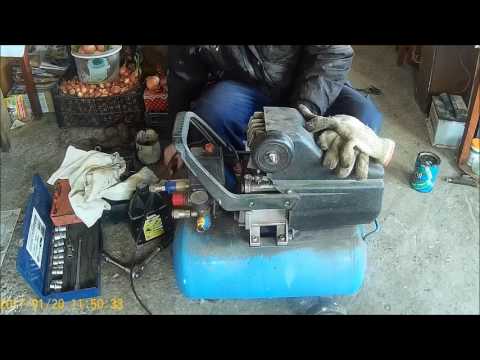

Сборка поршневого компрессора и проверка

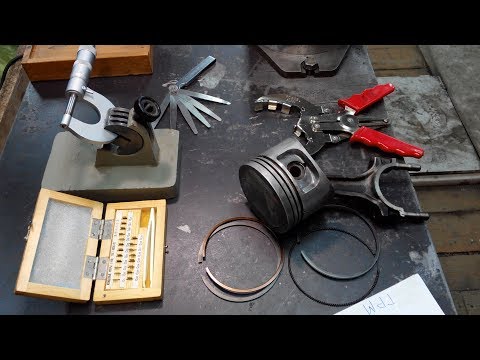

Как правильно установить кольца на поршень.
Также смотрите:
- Иномарок нет КАМАЗ
- КАМАЗ все модели по годам
- Набить номер рамы КАМАЗ
- Форточка КАМАЗ 6520
- Бампер для КАМАЗа 6520
- Моталка на КАМАЗ 5350
- Неисправности двс КАМАЗ 740
- Watch Full Movie Online And Download Interstellar (2014)
- Снимаем колесо с КАМАЗа
- КАМАЗ вакуум видео
- Отзывы о лесовозах КАМАЗ и маз
- Зачем нужен теплообменник на КАМАЗе
- Миксер для перевозки бетона КАМАЗ
- КАМАЗ камминз гильзовка блока
- КАМАЗ 65 115 габариты
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дефектовка компрессора со-7б — Пневматика и пневмопривод
Здравствуйте товарищи. Не создавая новой темы спрошу здесь:
Имеется со-7б, есть дефекты на одном цилиндре. Конечно есть вариант купить ремонтные поршни 78,2 либо 78,5мм, новые пальцы, перевтулить шатуны, расточит цилиндры, собрат всё — получится новая поршневая, только цены заводских деталей вообще не гуманны. По этому решил заморочится с переделкой под ВАЗ поршни, хочется сделать по людски а не на от..ись, и тут возникло много вопросов. Прочитал ветку https://www.chipmaker.ru/topic/35196/, много разной противоречивой информации, мало не хватало чтоб мозги закипели 🙂
Вопросы:
1.) какие конкретно (79мм) поршни ВАЗ выбрать ? 2106 или другие ? Пожалуйста ткните носом какие конкретно поршни для этой затеи сама лучше подойдут ? в интернете разные есть, с выборкой под клапана и так далее.
2.) с ВАЗ поршнями тепловой зазор (поршень-цилиндр) делать 0,05-0,07 или как со-7б заводские 0,13-0,23 ? если 0,05-0,07 зазор то какой вязкости масло пользуете ? КС-19 будет слишком густое если не ошибаюсь ?
3.) почему народ пользует ВАЗ поршни и УАЗ/VW втулки шатуна, а также делают выборку в поршнях под штопор пальца ? почему бы не использовать родные ВАЗ втулки и пальцы ?
4.) зазор втулка-палец 0,02мм или другой ?
5.) если поршень 2106 то можно ли фрезеровать жировой пояс под впускные клапана как на родном со-7б поршне ? фрезеруете ступеньку такой же высоты как на родном со-7б поршне или меньше ?
6.) если поршень 2106 не возникает ли проблем с тем что жировой пояс выступает выше плоскости блока на ~3мм ? если да то как вы с этим боретесь ? или эта проблема бывает только с К-750 поршнем ?
7.) если взять родные кольца 2106 поршня, при тепловом зазоре 0,05-0,07, разточив цилиндр на 79,05-79,07мм, замарачиватся по поводу их зазора в замках не стоит ? зазоры в замках будут штатные как на двигателе ? или все же делать зазор ~0,2-0,25мм как на со-7б ?
8.) Может кто то подскажет где можно купить ВАЗ запчасти в Гродненской области (в идеале город Лида, Вороново) ?
Надеюсь на вашу помощь, реально уже мозги кипят, третий день с форумов не вылажу.
Заранее извиняюсь за эти вопросы, поскольку в выше указанной ветке много инфы по ним, но мне не удалось сделать вывод все же какие конкретно поршня и другие детали приобрести, и к этому тепловые зазоры и так далее 🙁
Изменено пользователем Вадим7
