Это устройство является соединяет топливную и выхлопную системы в автомобиле. От его работы зависит образование воздушно-топливной смеси в требуемых для корректной работы силового агрегата пропорциях. При выходе из строя этого электронного прибора начинаются сбои в моторном и выхлопном узлах авто, возникают проблемы, требующие оперативного решения.

В нашей статье расскажем, чем и как проверить лямбда зонд тестером, рассмотрим признаки и причины выхода из строя кислородного датчика.

Описание

Для начала – немного истории о появлении данного устройства в автомобиле. Конец прошлого столетия ознаменовался началом борьбы за экологию. Производители автомобилей по требованию организаций, следящих за чистотой окружающей среды оснащать свои машины системами контроля вывода количества вредных газов в окружающую систему. Так в автомобиле появился каталитический нейтрализатор.

Однако без помощников, которые бы следили за качеством воздушно-топливной смеси, работа по нейтрализации излишков токсичных продуктов отработки была бы невозможна. Так в семидесятых годах прошлого столетия появился датчик концентрации кислорода в смеси лямбда зонд. Им оснащались автомобили шведской компании Volvo.

В настоящее время эти миниатюрные электронные приборы устанавливаются в подавляющем большинстве моделей современных авто.

Они чётко контролируют остатки кислорода, что позволяет электронному блоку управления правильно составить пропорции в горючей смеси. Нарушения в работе датчика ломают стройную систему передачи информации в цепочке контроля за выхлопами. Поэтому вопрос проверки лямбда зонд считается актуальным.

Принцип работы

Как мы уже указывали, лямбда связывает работу топливной системы и выхлопного узла. Датчик считывает информацию об остатках кислорода и посылает её в виде импульсных сообщений в электронный блок управления. С ЭБУ на датчик подаётся напряжение величиной 0,45 В. Именно это значение является правильным.

Принцип работы

Полученная информация даёт возможность электронному блоку управления сделать необходимые поправки в образовании воздушно-топливной смеси. Это происходит в прямой зависимости от задействованного в данный момент режима работы автомобильного мотора.

Двигатель может работать:

• В режиме холостого хода.
• Находясь под значительной нагрузкой.
• В обычном рабочем состоянии и др.



Поправки производятся с помощью изменения времени открытия форсунок топливной системы.

В идеале горючая смесь должна сгореть полностью, и она в таком случае называется стехиометрической. Её коэффициент равен 1. Для её получения должно поступать на одну часть горючего 14,7 частей воздуха.

Если смесь по какой-либо причине является обеднённой, её коэффициент поднимается выше единицы. В случае, когда в ней присутствует меньшее количество бензина или ДТ, она считается обогащённой, коэффициент понижается до меньшего, чем 1, значения.

В том случае, если показания лямбда зонда неверны, датчик работает неправильно, в продукте отработки возрастает количество токсичных элементов. Катализатор, куда поступают выхлопы, не способен нейтрализовать их, он постепенно выходит из строя. Соответственно, при неисправности узла возрастает количество вредных веществ, выброшенных в атмосферу, нарушается экология. И здесь у многих возникает вопрос, как проверить датчик кислорода, лямбда зонд.

Также важно помнить, что неправильно составленные пропорции смеси негативно влияют и на работу самого мотора: выходят из строя его компоненты.

Конструкция

Автомобильная промышленность производит сейчас два вида кислородных датчиков. Один выполнен из диоксида циркония, другой – диоксида титана. Последний из-за худших технических характеристик, меньшей производительности стал менее востребован. В основном сейчас в машинах устанавливают датчики из циркония.

Взаимозаменяемость и различия датчиков из титана и циркония

Они различаются по принципу работы. Лямбда зонд из титана при наличии остатков кислорода меняет сопротивление. Её оппонент из циркония в этом случае вырабатывает электродвижущую силу.

Распиновка в циркониевых кислородных датчиках – стандартная. В разъёме на подогрев идут два провода, сигнал подводится на один пин. Сигнальный провод генерирует напряжение, зависящее от остатков кислорода. Это можно увидеть по величине напряжения, изменяющемуся от 0,1 до 0,9 В. Также один пин выходит на массу устройства.

В разъёмах титановых датчиков распиновка схожая. Провод на выходе обоих типов лямбда зонда напряжением 0, 45 В поступает в блок управления, где его сверяют с эталонным значением. Поэтому оба типа устройства, титановая и циркониевая лямбда могут менять друг друга при условии, что это трёхпроводной датчик.

Перейдём к описанию составляющих конструкции лямбда зонда.

Она состоит из:

• Керамической основы, покрытой сеткой из платины.
• Элемента нагрева с контактом.
• Контактной пластины.
• Изолирующей втулки
• Проволочного вывода.
• Колпачка защиты, оснащённого отверстиями для вывода выхлопов.
• Корпуса.



Датчик размещается между трубой выхлопной системы, по которой выходят отработанные газ и наружным воздухом, взаимодействующим с контактной пластиной устройства.

Температурный режим, в котором функционирует лямбда, находится в диапазоне: 300°C (начало работы) – 600°C (рабочая температура) – 1000°C (максимальное значение).

К нагревательному элементу, установленному в корпусе датчика, подходят два провода белого (в японских машинах – чёрного) цвета. В автомобилях, в которых отсутствует элемент нагрева, датчик устанавливается в непосредственной близости от коллектора.

Виды конструкции

Существуют различные типы датчиков концентрации кислорода в топливной смеси:

• Широкополосные.
• С нагревательным элементом.
• Без элемента нагрева.

Виды конструкции

Количество проводов, подключённых к разъёму, лямбда зонда и обеспечивающих работу прибора, может меняться от одного или двух до шести. Именно этот показатель важен при проверке кислородного датчика. О методах проверки мультиметром лямбда зонда мы расскажем дальше в нашей статье. Вначале рассмотрим симптомы выхода из строя этого электронного устройства.

Признаки неисправности

Как правило, лямбда выходит из строя не сразу, а постепенно. В том случае, если в бортовой сети случился скачок напряжения, в электросхеме подключения лямбда зонда произошло короткое замыкание или другие форс-мажорные обстоятельства, датчик O₂ сразу прекратит работу.

Автовладелец может самостоятельно определить неисправность устройства по следующим симптомам:

• Обороты мотора начинают «гулять», падают.
• Двигатель медленно реагирует на нажатие педали акселератора.
• Мощность силовой установки снижается.
• Возрастает потребление горючего.
• Слышно потрескивание после остановки автомобиля.
• «Движок» перегревается.
• На приборной панели появляется индикация «Check Engine».
• Из выхлопной трубы вылетают отработанные газы с резким запахом или изменившимся цветом.



Подобные признаки должны сигнализировать хозяину машины, что требуется выполнить диагностику датчика кислорода. Заметим, что названные симптомы могут появиться и в результате поломки других деталей моторного отсека. Однако, как отмечают мастера технических центров по ремонту автомобилей, чаще всего такие признаки появляются в результате выхода из строя лямбда зонда.

Причины

Владельцу автомобиля не рекомендуется при обнаружении признаков неисправности кислородного датчика продолжать эксплуатировать машину. Это в конечном счёте негативным образом скажется на работе силового агрегата. Последствия этого факта – поломка мотора или его составляющих, значительные расходы на ремонт. Также на некоторых моделях современных авто подобная неисправность лямбда зонда может перевести машину в состояние аварийной блокировки. Это ограничит скорость передвижения, на панели приборов будет высвечиваться ошибка в работе системы. Владельцу автомобиля поневоле придётся заняться ремонтом.

Рассмотрим причины отказа в работе данного устройства:

• Окончание рабочего ресурса. Срок службы датчиков без подогрева – около 70 тыс. км, с подогревом – около 100 тыс. км, планарных – 150 тыс. км.
• Некорректный подогрев, выход из строя системы обогрева датчика. Из-за этого он будет отправлять в блок управления неверную информацию об остатках кислорода после сгорания.
• Понижение чувствительности наконечника лямбда, сбои в системе накала также приводят к передаче неправильных данных.
• Использование некачественного горючего. Вредные включения, находящиеся в топливе, свинец, железо и т. д. загрязняют электроды из платины, что приводит к повреждению прибора.
• Корпус регулятора перегревается, что приводит к сбою в работе устройства. Такое случается из-за неверно выставленного угла зажигания.
• Многократный запуск без пауз силовой установки негативно влияет на работу датчика.
• Естественный износ маслосъёмных колец способствует просачиванию в выхлопную систему моторного масла. Данный фактор становится причиной выхода из строя устройства.
• Обрыв проводов, поступающих к разъёму, некачественный контакт делает неработоспособным устройство.
• В цилиндрах мотора занижена компрессия, что приводит к неравномерному сгоранию воздушно-топливной смеси.
• Механическая деформация от удара разрушает гальваническую составляющую устройства.
• Применение силиконовых герметиков во время монтажа лямбда зонда негативно влияет на его работу.
• Засорение (закоксованность) форсунок силового агрегата. Это приводит к переизбытку топлива в смеси, созданию большого количества угарного газа, образованию сажи на поверхности лямбда.

Чтобы избежать выхода из строя этой детали, автовладелец должен периодически выполнять профилактическую проверку датчика кислорода мультиметром, или попросту прозвонить лямбда зонд.

Как проверить лямбда зонд на работоспособность

Проверить лямбда зонд можно в сервисном автомобильном центре или при наличии навыков автоэлектрика, контрольно-измерительного прибора своими силами. Особой сложности в проверке кислородного датчика нет.

Существуют различные способы исследований:

• Осмотр состояния устройства.
• Проверка при помощи контрольно-измерительной аппаратуры.



К последней относятся:

• Вольтметр – аналоговый или цифровой.
• Мультиметр (тестер).
• Осциллограф (мотор-тестер).



Нужно помнить, что у всех взятых для проверок датчика кислорода измерительных приборов входное сопротивление должно быть больше 1 Мегаом.

Осмотр

Лямбда находится на трубе вывода отработанных газов в непосредственной близости от выпускного коллектора. В зависимости от конструктивного исполнения автомобиль может быть укомплектован одним или двумя устройствами. В последнем случае первый датчик установлен перед каталитическим нейтрализатором, второй – после него, он подключается к контроллеру.

Рассмотрим алгоритм такой проверки:

• Осматриваются провода на наличие обрыва или повреждения.
• Проверяется прочность соединения разъёма с колодкой.
• Исследуется корпус детали на наличие пятен.



Расскажем подробнее о возможных пятнах и о чём они сигнализируют.

Серые, белые наслоения — говорят о применении присадок для горючего или моторного масла. Они загрязняют контактную пластину, что мешает нормальной работе устройства. Устранить проблему поможет замена датчика.

Сажевые пятна. Они засоряют лямбда зонд, замедляют реакцию на изменения в горючей смеси. Причина появления таких пятен – выход из строя нагревательного элемента или образование обогащённой воздушно-топливной смеси. Для решения проблемы следует заменить деталь.

Блестящие наслоения — указывают на наличие свинца в горючем. Он негативно воздействует на платиновые компоненты датчика и каталитического нейтрализатора. Вместо это лямбда придётся установить новую деталь, а также подумать о качестве горючего, замене заправочной станции.

Обнаружив механические повреждения на корпусе устройства, следует выполнить его смену.

Рассмотрим, как исследовать O₂ датчик контрольной аппаратурой.

Проверка вольтметром

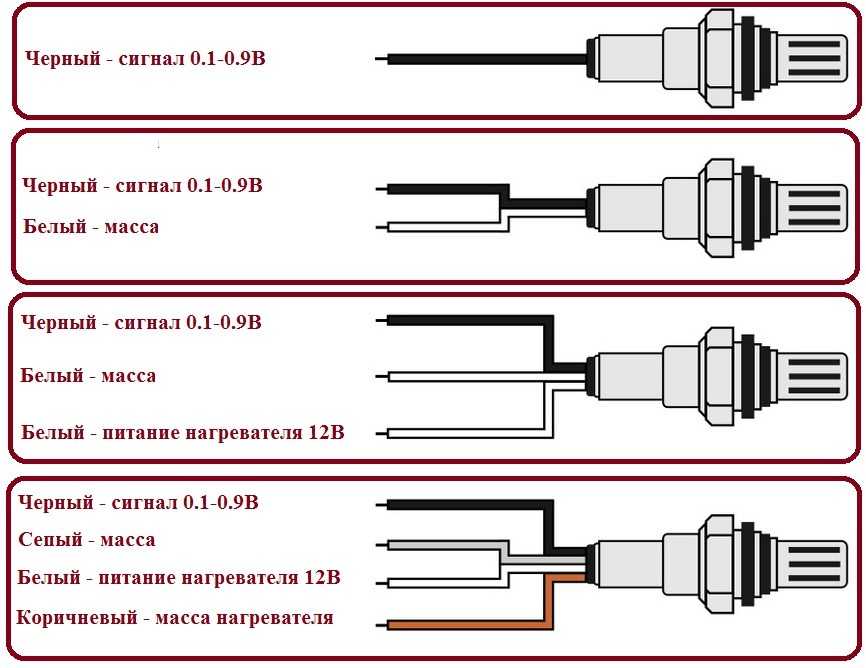

К этому устройство может подключаться от 1 до 6 проводов. Количество зависит от компании-производителя.

Как проверить кислородный датчик на работоспособность с 1,2 проводами. Эти типы приборов работают по одному принципу. Различие: единственный провод чёрного цвета является сигнальным, массой служит корпус, в случае с двумя проводами – чёрный остаётся сигнальным, а серый (иногда белый) – это масса.

Замер выполняется следующим образом:

• Сдвигается изоляционная защита на разъёме от датчика для определения маркировочного цвета проводки. Однако нужно помнить, что проводка, идущая от ЭБУ, может иметь другие цвета.
• Штекер от «плюсового» вывода прибора нужно вставить в разъём чёрного провода.
• «Минусовой» провод подсоединяется или к корпусу датчика (в случае с одним проводом), или вставляется в разъём серого провода (модификация с двумя проводами).
• Переключатель вольтметра устанавливается на позиции «20 В».
• Поворачивается ключ зажигания, мотор автомобиля заводить не нужно.



Если прибор показывает значение 0,45 В, датчик кислорода в порядке – это рабочее напряжение. Меньшее значение или отсутствие показаний укажут на неисправность устройства. В этом случае следует проверить работу электронного блока управления.

Проверка активного элемента датчика осуществляется при такой же установке штекеров проводов вольтметра и установке позиции на тестере. Нужно запустить двигатель, дать машине прогреться 15 – 17 минут. На экране цифры должны варьироваться в диапазоне 0,1 – 0,9 В за одну секунду. Датчик контроля кислорода не работает, если они не меняются.

Проверка лямбда зонд стремя, четырьмя проводами. Эти приборы комплектуются подогревателями. К этому элементу подходят белого цвета провода – один «плюс», другой – «минус». Питание к нему подаётся от главного реле – 12 В, массой является ЭБУ.

Концы проводов вольтметра подключаются к белым по цвету проводам, полярность значения не имеет. После этого нужно включить зажигание, на табло должны появиться цифры 12 В. Опорное напряжение проверяется также как в датчиках с 1 и ли 2 проводами.

Дальше идёт проверка самой детали без блока управления.

Она выполняется так:

• Отсоединяется колодка с проводами, идущими от ЭБУ к датчику.
• Штекера измерительного тестера подключаются к проводам, идущим от датчика.
• Вольтметр устанавливается в позиции «Омы».
• Появление на дисплее цифры 1 означает, лямбда находится в нерабочем состоянии, есть обрыв нагревателя. Минимальное показание показывает рабочее состояние датчика.



После этого проверяем работоспособность ЭБУ и главного реле без лямбды.

Для этого нужно:

• Отсоединить колодку от разъёма.
• Установить переключатель в позиции 20 В.
• В разъём ЭБУ вставляется «плюс» мультиметра.
• «Минус» присоединяем к минусовой клемме аккумуляторной батареи.
• Поворачиваем ключ в замке зажигания не включая агрегат.

Если на экране появилась величина 12 В, то главное реле в порядке. Нулевой показатель указывает на неисправность реле, хотя возможен вариант, что перепутаны провода от прибора измерения. В таком случае нужно переставить штекера от прибора. Если 0 продолжает светиться – реле неисправно.

Схожую процедуру выполняем по проверке блока управления. Отсутствие 12 В на табло вольтметра говорит о выходе из строя ЭБУ.

Проверка с помощью осциллографа

Расскажем, как проверить кислородный датчик осциллографом. Этот вид исследования позволяет получить полную картину состояния устройства, в частности, показать время, за которое происходит изменение напряжения. С помощью другой контрольно-измерительной аппаратурой, например, тестера, мультиметра, такие показания получить нельзя.

Также не сможет показать эти нужные параметры состояния устройства проверка с помощью автомобильной контрольной системы. Она не покажет ошибку Check Engine на панели приборов.

Нормативная величина временного изменения напряжения равна 120 м/сек. Если во время проверки показатель больше нормы, то это говорит о замедленной реакции работы кислородного датчика. В таком случае необходимо осмотреть его на засорение, закоксованность. Также может быть причиной замедления реакции естественный износ керамической основы устройства.

График работы лямбда зонда показывает данную неисправность. Рассмотрим этапы проверки датчика осциллографом:

• Выполнить подключение осциллографа к сигнальному проводу.
• Запустить силовой агрегат автомобиля, прогреть его до T=70°C.
• В этот момент происходит прогрев лямбда, он начинает взаимодействие с блоком управления.
• Во время прогрева на экране контрольного прибора можно увидеть, что датчик выдает малое напряжение около 1 В. Прогреваясь, оно будет возрастать. По мере достижения рабочей температуры около 400°C, осциллограмма начнёт изменяться.



Ниже приведено фото, показывающее, как изменяется осциллограмма в ходе прогрева.

Таким образом при помощи осциллографа можно проверить:

• Время, через которое датчик кислорода выходит в рабочее состояние.
• Сверяется картинка с прибора с эталонной.



В случае, если на осциллограмме видно, что лямбда зонд завис верхней или нижней части экрана, значит, устройство по контролю кислорода в смеси неисправно, его нужно заменить.

Проверка кислородного датчика по ошибкам Check Engine

При наличии продвинутым бортовым компьютером, то ответить на вопрос, как проверить лямбда зонд поможет автомобильный сканер. Это можно выполнить в том случае, если на дисплее появляется индикация Check Engine и высвечивается код ошибки.

Автосканер, подключённый через разъём OBD-II к CAN-шине, поможет выявить причину повреждения кислородного датчика.

Перечислим коды ошибок и их расшифровку:

• 0130 – лямбда зонд работает неправильно, идёт некорректный сигнал.
• 0131 – неразличимый, слабый сигнал первого датчика.
• 0133 – замедленная реакция датчика.
• 0134 – сигнал отсутствует.
• 0135 – вышел из строя нагреватель.
• 0136 – проблемы с заземлением у второго лямбда зонда.
• 0137 – неразличимый, слабый сигнал второго датчика.
• 0138 – излишне высокий сигнал второго датчика.
• 0140 – обрыв лямбда-зонда.
• 1102 – нет возможности считывания информации из-за низкого сопротивления лямбда зонда или его полного отсутствия.



Мастера технических центров, опытные автолюбители рекомендуют, что первоначально перед проверкой зонда следует выполнить осмотр. Наличие загрязнений, обрыв проводки укажет на вид неисправности.

Проверка чувствительности наконечника лямбда зонда

От этого компонента устройства по определению кислорода зависит точность собранной информации. Изменение чувствительности датчика влияет на корректность составления воздушно-топливной смеси. Этот элемент также можно проверить на работоспособность.

Это делается таким образом:

• Перед началом замеров нужно прогреть двигатель до температуры 70 градусов.
• После этого нужно разогнать «движок» до отметки 3000 оборотов в минуту. В таком положении следует держать данную величину на протяжении 3 минут. Это даст возможность прогреть лямбда зонд до рабочего состояния.
• Следующий шаг – нужно соединить минусовой провод мультиметра с массой машины, плюсовой – с выходом датчика.
• Показания на приборе должны изменяться в диапазоне 0,2 – 1 В. При этом изменения должны происходить с интервалом до десяти раз в одну секунду
• После этого следует резко нажать на педаль газа и отпустить её. При этом напряжение должно подпрыгнуть до 1 В, а потом упасть до нуля. Такие действия свидетельствуют о нормальной работе датчика. Если параметры остаются без изменения, на уровне около 0,5 В, значит устройство нужно заменить.



Бывают случаи, когда на мультиметре вообще отсутствуют показания. Это указывает об отсутствии напряжения в электрической цепочке. В этом случае следует проверить проводку от реле на выключатель зажигания на обрыв.

Возможные показания мультиметра при проверке кислородного датчика

Помимо указанных показаний на шкале прибора могут отображать и другие значение.

Например, показатель 0,8 – 0,9 В может указывать на то, что в воздушно-топливной смеси находится малое количество кислорода, т. е. смесь получилась обогащённая.

Показания прибора подтверждаются следующими симптомами:

• Изменившийся цвет отработанных газов, выходящих из выхлопной трубы.
• Появление хлопков из глушителя



А также другие признаки.

Причина образования обогащённой смеси может крыться в:

• Некорректной работе системы зажигания.
• Загрязнении воздушного фильтра.
• Неисправности датчика контроля воздуха.
• Неисправности топливных форсунок.
• Нарушениях в работе экономайзера и др.



Если горючая смесь обеднённая, то на вольтметре будут высвечиваться параметры 0,1 – 0,2 В. Это говорит о повышении пропорции кислорода в смеси или его требуемом количество при малом поступлении топлива в камеры сгорания.

Причиной явления обеднённой смеси может быть:

• Износ или повреждение прокладок коллектора.
• Дефект тормозного усилителя.
• Нарушение в работе системы вентиляции картера.
• Плотность установки масляного щупа.
• Повреждение пробки горловины заливки масла и т.д.



Также нужно проверить работу форсунок топлива, масляный фильтр, исправность топливного насоса.

Проверку обогащённой смеси можно выполнить при помощи теста, который лучше выполнять с напарником.

Ход тестирования:

• Прогреть силовой агрегат автомобиля.
• Отключить разъём от лямбда зонда, сам датчик не снимать.
• Присоединить провод мультиметра к датчику кислорода в позиции переключателя прибора «20».
• Завести мотор, поднять обороты до значения 2600.
• Сбросить резко обороты, убрать патрубок от регулятора давления, тем самым обогащая смесь.

На контрольном приборе должны быть показатели в диапазоне: 0,7 – 0,9 В. Если показания выше, или наоборот, в них нет динамики, датчик не работает. Можно проверить сразу же и наличие обеднённой смеси.

Для этого нужно на автомобиле с включённым двигателем через снятую трубу регулятора вакуума сделать подсос, искусственно обедняя тем самым смесь. За одну секунду на табло измерительного устройства должны произойти изменения: 0,1 – 0,2 В. Это покажет исправность датчика.

Как отремонтировать лямбда зонд

Своими руками можно не только проверить датчик кислорода мультиметром или осциллографом, но и самому отремонтировать данную деталь. Это позволит избежать расходов на ремонт в сервисном центре. Также как и в случае с проверкой владельцу машины потребуются навыки работы автоэлектриком, немного инструмента и желание.

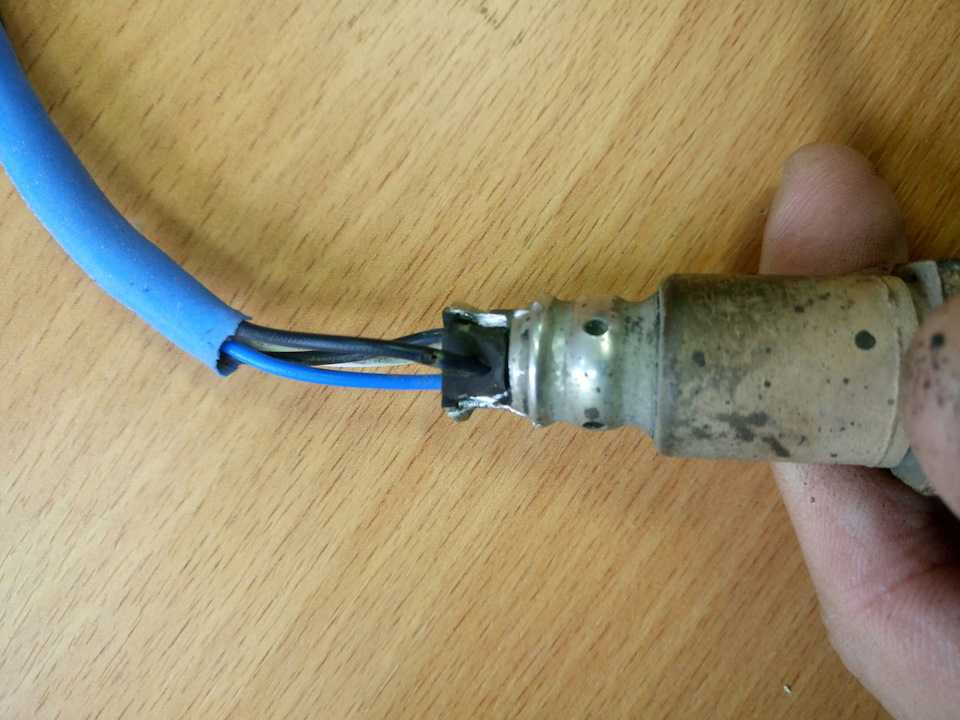

Перед ремонтом следует выяснить, в каком именно месте имеется повреждение. Первоначально необходимо проверить рабочее напряжение, поступающее на датчик. Если с этим вопросом всё в порядке можно дальше осматривать деталь. При отсутствии напряжения можно попробовать почистить контактную группу. Окисление коммутирующих компонентов может стать причиной отсутствия питания на прибор. Одним из вариантов очистки от окислов считается универсальное средство VD-40.

Следующим шагом в установке диагноза поломки будет осмотр корпуса на наличие загрязнений. Именно этот фактор является причиной отказа в работе лямбда зонда. Чаще всего загрязняются стержень из керамики, электроды из платины. Очистить их классическим способом при помощи «наждачки» нельзя. Для этого следует использовать растворитель, которому под силу удалить ржавчину. Рассмотрим ход выполнения такого ремонта – очистки лямбда зонда.

Нужно:

• Нагреть корпус датчика до температуры 50 градусов.
• Демонтировать устройство и снять защитный колпачок.
• Опустить деталь в раствор ортофосфорной кислоты, примерно, на полчаса.
• Промыть лямбда и монтировать на место установки.



Перед возвращением устройства на место, следует обработать резьбовое соединение средством для герметичного соединения. Напоминаем, что использование силиконового герметика запрещено, это может стать причиной выхода из строя датчика.

После этого следует проверить работоспособность прибора, контролирующего остаток кислорода при сгорании. Если подобные операции не принесли успеха, лямбда зонд остаётся неисправным, нужно выполнить его замену.

Как заменить лямбда

Выяснив при проверке кислородного датчика, что он не рабочий, выполняется его замена. Лучшим решением для смены будет оригинальная деталь. Она подходит по размерам, не требует перепайки монтажных проводов, идущих от разъёмов.

Также можно установить на свой автомобиль датчик компании, имеющей положительные отзывы на форумах интернета. В частности, российские автовладельцы хорошо отзываются о подобных деталях немецкой фирмы «Бош». Её устройства могут подойти для автомобилей различных торговых марок.

Рассмотрим алгоритм замены кислородного датчика:

• Первый шаг – отключение минусового высоковольтного провода от клеммы аккумуляторной батареи.
• После этого нужно найти место установки лямбда. Напоминаем, оно находится рядом с выпускным коллектором.
• Дальше следует отсоединить колодку с проводами от устройства.

• Следующий этап – открепить хомуты фиксации проводов датчика.

• После этого с помощью гаечного ключа (на 22 или 24) выполнить демонтаж детали.
• Установить новый датчик. Для этого нужно плотно закрутить деталь к гнезду установки. Это позволит избежать выхода через имеющееся пространство отработанных газов. После этого следует зафиксировать проводку хомутами, соединить колодку с разъёмом.

Однако далеко не всегда установка новой детали проходит без проблем. Как правило, не получается сразу и быстро открутить её. Соседство с выпускным коллектором, постоянно находящимся в раскалённом состоянии, оказывает негативное влияние – резьбовое соединение прикипает к гнезду. Демонтаж приходится производить при помощи других средств. Это:

• Электрической дрели со свёрлами по металлу.
• Газового ключа.
• Молотка.
• Мощной крестовой отвёртки (по размеру: чуть меньше диаметра сверла).



Для начала пробуем открутить датчик газовым ключом. Если и эта попытка оказывается неудачной, сверлим в гайке отверстие дрелью. В него вставляется отвёртка, и при помощи ударов по рукоятке молотком происходит выбивание гайки с посадочного места.

В случае неудачи придётся использовать крайний способ. Нужно снять катализатор, взять паяльную лампу и прогреть место установки датчика. После этого можно попробовать открутить его газовым ключом.

Если для замены владелец автомобиля приобрёл неоригинальную запчасть, трудоёмкость замены увеличивается.

Такой нюанс: после замены кислородного датчика на автомобиле необходимо выполнить адаптацию новой детали. Это можно сделать самостоятельно при наличии автосканера. Следует подключить его к разъёму OBD-II, от которого соединительные провода идут блоку управления, и произвести перепрошивку электронных мозгов. Если нет компьютерного диагностического прибора, то нужно обратиться в автосервис.

Резюме

Чтобы не тратить деньги на ремонт или замену кислородного датчика, по возможности   отсрочить время внештатных проверок, необходимо соблюдать следующие правила:

• Заправляться качественным топливом.
• Регулярно проверять устройство, выполнять профилактический осмотр детали.
• Устанавливать при замене оригинальные запчасти или датчики с аналогичными оригиналу параметрами.
• Соблюдать условия эксплуатации устройства, заявленные производителем автомобиля.



В этом случае лямбда зонд будет радовать автовладельца исправной работой, а окружающую среду чистотой выхлопов согласно экологическим требованиям.

Acura

BMW

Сhevrolet

Citroen

Ford

Hyundai

Jeep

Land Rover

Mazda

Mitsubishi

Opel

Porsche

SAAB

Skoda

Suzuki

Volkswagen

Audi

Cadillac

Chrysler

Dodge

Honda

Infiniti

Kia

Lexus

Mercedes

Nissan

Peugeot

Renault

Seat

Subaru

Toyota

Volvo

Как проверить датчик кислорода (лямбда-зонд) мультиметром – шаг за шагом

Avtopub7 февраля 2018

7 февраля 20180

Информация о том, как проверить кислородный датчик самостоятельно, поможет вам убедиться в его неисправности. Не спешите тратить время и деньги на замену элемента, так как проблема может быть вовсе не в этом датчике. Лямбда-зонд определяет количество кислорода в выхлопных газах и конвертирует эти данные в сигнал напряжения. Он необходим электронному блоку управления двигателем для формирования оптимальной смеси топлива и воздуха.

Если сигнал датчика выходит за нормальные рабочие параметры, автомобильный компьютер сохраняет в памяти код неисправности и на панели приборов загорается индикатор Check Engine, предупреждающий водителя о проблеме.

Если вы подозреваете, что датчик кислорода в вашем автомобиле неисправен или же диагностика показала проблемы с ним, не спешите менять лямбда-зонд. Компьютер просто сообщает о том, где была обнаружена проблема. А настоящим виновником может быть даже поврежденный вакуумный шланг. Из-за этой проблемы кислородный датчик «видит» слишком большое содержание кислорода в выхлопных газах. Ещё один вариант – повреждение электрического разъема лямбда-зонда, препятствующее его правильной работе.

В обоих случаях блок управления сообщит о неисправности датчика.

Поэтому перед заменой лямбда-зонда обязательно следует проверить его на работоспособность. Сегодня вы узнаете, как проверить лямбда-зонд своими руками. Только после подтверждения диагноза можно отправляться на поиски новой детали.

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно  датчик надо проверять.

При наличии двух и более кислородных датчиков необходимо точно понимать, в каком из них возникла проблема. Обычно, если компьютер показывает неисправность датчика №1, речь идет о том, что установлен на впускном коллекторе. А устройство №2, как правило, установлено после каталитического нейтрализатора. В любом случае обратитесь к руководству по эксплуатации, чтобы избежать ошибки. В особенности уделите внимание этому вопросу, если на вашем автомобиле установлен V-образный двигатель. Очень часто в них применяется 4 лямбда-зонда, поэтому перепутать их очень легко.

Если к тестируемому датчику подключено два или больше проводов, необходимо определить, какой из них сигнальный. Это можно узнать только в инструкции по ремонту автомобиля или же на профильных форумах в Интернете.

1. Прежде чем приступать к проверке кислородного датчика мультиметром, необходимо разогреть двигатель автомобиля до рабочей температуры. Для этого можно проводить работы после 20-минутной поездки или же подождать, пока двигатель нагреется на холостых оборотах.
2. Заглушите двигатель и переключите мультиметр в режим постоянного тока (DCV) на отметку «20».
3. Если вы проверяете датчик возле катализатора, поднимите автомобиль с помощью домкрата и надежно зафиксируйте его, заблокировав задние колеса.
4. При подключении прибора будьте осторожны. Выпускной коллектор и трубы очень горячие. Постарайтесь не обжечься и держите щупы мультиметра подальше от горячих поверхностей.
5. Подключите красный щуп тестера к сигнальному проводу датчика, а черный щуп – к заземлению на двигателе (в более современных лямбда-зондах используется минимум два провода). Если в вашем автомобиле используется подогрев кислородного датчика, убедитесь, что вы подключаетесь именно к сигнальному проводу (в разъеме может быть от двух до четырех проводов).

Для подключения щупа мультиметра к проводу, можете пробить его иголкой. Ещё один вариант – подключиться сзади разъема, воспользовавшись скрепкой. В некоторых случаях сложно подключиться к проводу через разъем. По сути, разъем нам не нужен, можно подключаться к самому лямбда-зонду.

Если вы пробивали провод иголкой, не забудьте после проведения измерений удалить её и заизолировать поврежденный участок с помощью изоленты.

В противном случае в провод будет попадать влага и может развиваться коррозия.

Чтение сигналов датчика кислорода

Запустите двигатель и проверьте сигналы напряжения датчика тестером. В ходе проверки лямбда-зонда мультиметром напряжение на дисплее прибора должно постоянно меняться в пределах диапазона 0,10-0,90 Вольт. Это признак нормальной работы датчика.

Если вы видите на экране только сигнал низкого или высокого напряжения, проблема явно существует. Чтобы проверить правильность работы датчика, выполните два следующих теста.

Проверка реакции кислородного датчика на бедную топливную смесь

1. Отсоедините шланг от клапана вентиляции картерных газов, который идет к впускному коллектору. В результате этого в двигатель будет поступать больше воздуха. Найти клапан можно с помощью руководства по эксплуатации автомобиля.
2. Проверьте показания цифрового мультиметра. Такие действия должны привести к отображению сигнала около 0,20 В. Если реакция другая или же цифры на экране меняются только через некоторое время (не сразу), датчик работает некорректно.
3. Подсоедините шланг к клапану вентиляции картерных газов.

Проверка реакции кислородного датчика на богатую топливную смесь

1. Отсоедините патрубок, который соединяет дроссельный узел двигателя и корпус воздушного фильтра.
2. Заблокируйте отверстие, ведущее к двигателю, чистой тряпкой. Это уменьшит количество воздуха, которое поступает в двигатель.
3. Проверьте показания тестера. Датчик кислорода должен подавать сигнал около 0,80 В. Если лямбда-зонд реагирует иным образом или реагирует очень долго, он неисправен.
4. Подсоедините воздуховод к корпусу воздушного фильтра и заглушите двигатель.

Если такая диагностика показала, что кислородный датчик функционирует должным образом, проблема может заключаться в других компонентах силового агрегата. В двигателе может быть утечка вакуума (подсос воздуха – http://avtopub.com/kak-najti-podsos-vozduxa-v-dvigatele-i-ustranit-ego/), проблемы в системе зажигания и т.п. Если лямбда-зонд не отреагировал на ваши действия или отреагировал слишком поздно либо неправильно, его придётся заменить.

Смотрите нашу статья о том, что будет, если отключить лямбда-зонд в автомобиле. Можно ли ездить без него? Читайте по ссылке — http://avtopub.com/chem-grozit-otklyuchenie-datchika-kisloroda-v-avtomobile/

Теперь вы точно определите, действительно ли датчик кислорода неисправен или же дело вовсе не в нём. Такая простая проверка поможет вам сэкономить деньги и время и быстрее вернуть свой автомобиль к жизни.

Предыдущая запись

Следующая запись

Как проверить датчик O2 с помощью мультиметра (ШАГ ЗА ШАГОМ)

Не нужно объяснять, почему двигатель вашего автомобиля является хрупким и, вероятно, самым важным компонентом вашего автомобиля.

Есть много датчиков, которые заставляют его работать в оптимальном режиме, и когда один из них неисправен, двигатель в опасности.

У вас проблемы с двигателем?

Вы проводили тесты на более популярных датчиках, таких как датчик коленчатого вала или датчик положения дроссельной заслонки, и по-прежнему испытываете ту же проблему?

Тогда датчик O2 может быть менее популярным виновником.

В этом посте мы проведем вас через весь процесс проверки датчиков O2, от понимания того, что они собой представляют, до использования мультиметра для постановки различных диагнозов.

Давайте приступим.

Что такое датчик кислорода?

Датчик O2 или датчик кислорода — это электронное устройство, которое измеряет количество кислорода в воздухе или жидкости вокруг него.

В автомобилях кислородный датчик представляет собой устройство, помогающее двигателю регулировать соотношение воздуха и топлива.

Находится в двух местах; либо между выпускным коллектором и каталитическим нейтрализатором, либо между каталитическим нейтрализатором и выпускным отверстием.

Наиболее распространенным типом датчика O2 в автомобилях является широкополосный циркониевый датчик, к которому подсоединены четыре провода.

Эти провода включают один провод выхода сигнала, один провод заземления и два провода нагревателя (одного цвета).

Сигнальный провод является наиболее важным для нашей диагностики, и, если ваш кислородный датчик неисправен, вы ожидаете, что ваш двигатель пострадает и проявит определенные симптомы.

Признаки неисправности датчика O2

Некоторые из признаков неисправности датчика O2 включают

• Горящий индикатор проверки двигателя на приборной панели,
• Грубый холостой ход двигателя,
• Плохой запах от двигателя или выхлопной трубы,
• Прыгающий двигатель или скачки напряжения,
• Низкая эффективность использования топлива и
• Плохой пробег автомобиля, в том числе.

Если вы не замените свой датчик O2, когда у него возникла проблема, вы рискуете получить еще больше транспортных расходов, которые могут исчисляться тысячами долларов или вашей местной валютой.

Как проверить наличие проблем с датчиком O2?

Отличным инструментом для поиска и устранения неисправностей электрических компонентов является цифровой вольтметр, который вам понадобится.

Как проверить датчик O2 с помощью мультиметра

Установите мультиметр на диапазон 1 вольт, прощупайте сигнальный провод датчика O2 булавкой и прогрейте автомобиль в течение примерно пяти минут. Подсоедините положительный щуп мультиметра к контакту заднего щупа, заземлите черный щуп на любую металлическую поверхность поблизости и проверьте показания мультиметра в диапазоне от 100 мВ до 1000 мВ.

Требуется много дополнительных шагов, поэтому мы продолжим подробно объяснять все шаги.

1. Принять превентивные меры

Превентивные меры помогут вам избежать последующих тщательных проверок датчика O2, которые необходимо выполнить для выявления проблемы с ним.

Во-первых, вы визуально осмотрите провода, чтобы увидеть, не повреждены ли они и не загрязнены.

Если вы не обнаружите в них проблему, вы продолжите использовать сканер, например OBD-сканер, для получения кодов ошибок.

Коды ошибок, такие как P0135 и P0136, или любой другой код, сигнализирующий о проблеме с кислородным сканером, означает, что вам не нужно проводить дальнейшие проверки.

Тем не менее, тесты мультиметра являются более подробными, поэтому вам может потребоваться выполнить дополнительные тесты.

2. Установите мультиметр на диапазон 1 вольт

Кислородные датчики работают с милливольтами, что является довольно низким показателем напряжения.

Чтобы провести точную проверку кислородного датчика, вам необходимо настроить мультиметр на самый низкий диапазон напряжения постоянного тока; диапазон 1 вольт.

Показания, которые вы получаете, варьируются от 100 милливольт до 1000 милливольт, что соответствует от 0,1 до 1 вольта соответственно.

3. Задний датчик Сигнальный провод датчика O2

Вам необходимо проверить датчик O2, пока его соединительные провода подключены.

Вставить щуп мультиметра в гнездо разъема сложно, поэтому вам необходимо закрепить его булавкой.

Просто вставьте штифт в клемму провода выходного сигнала (куда втыкается провод датчика).

4. Поместите щуп мультиметра на штифт заднего щупа

Теперь подсоедините красный (положительный) щуп мультиметра к штырьку заднего щупа, желательно с помощью зажима типа «крокодил».

Затем вы заземляете черный (отрицательный) щуп на любую металлическую поверхность поблизости (например, на шасси вашего автомобиля).

5. Прогрейте машину

Чтобы датчики O2 работали точно, они должны работать при температуре около 600 градусов по Фаренгейту (600°F).

Это означает, что вы должны запустить и прогреть двигатель вашего автомобиля в течение от пяти (5) до 20 минут, пока ваш автомобиль не достигнет этой температуры.

Будьте осторожны, когда машина такая горячая, так как вы не хотите обжечься.

6. Оценка результатов

После того, как вы разместили щупы в правильных положениях, пришло время проверить показания мультиметра.

При прогретом датчике кислорода цифровой мультиметр должен давать показания, которые быстро колеблются от 0,1 до 1 вольта, если датчик исправен.

Если показания останавливаются на определенном значении (обычно около 450 мВ/0,45 В), датчик неисправен и его необходимо заменить.

Идя дальше, показание, которое постоянно остается обедненным (ниже 350 мВ/0,35 В), означает, что топливная смесь бедна по сравнению с воздухозаборником, а показание, которое постоянно остается высоким (выше 550 мВ/0,55 В), означает, что имеется много топливной смеси в двигателе и нижний воздухозаборник.

Низкое значение также может быть вызвано неисправной свечой зажигания или утечкой выхлопных газов, а высокое значение может быть вызвано такими факторами, как

• Датчик O2 со слабым заземлением
• Клапан рециркуляции отработавших газов заедает в открытом положении
• Свеча зажигания, расположенная в непосредственной близости от датчика O2
• Загрязнение провода датчика O2 из-за отравления кремнием

Теперь есть дополнительные тесты, чтобы определить, правильно ли работает датчик O2.

Эти тесты реагируют на обедненную или богатую смесь и помогают нам определить, работает ли датчик должным образом.

Проверка реакции кислородного датчика на бедную смесь

Как упоминалось ранее, обедненная смесь естественным образом заставляет кислородный датчик выдавать показания низкого напряжения.

Когда показания датчика все еще колеблются между 0,1 В и 1 В, отсоедините вакуумный шланг от принудительной вентиляции картера (PCV).

Теперь ожидается, что мультиметр выдаст низкое значение от 0,2 В до 0,3 В.

Если он постоянно не держится между этими низкими показаниями, то датчик неисправен и его нужно менять.

Проверка реакции датчика O2 на богатую смесь

При тестировании с высоким содержанием смеси вы хотите оставить вакуумный шланг подключенным к PCV и вместо этого отсоединить пластиковый шланг, идущий к узлу воздушного фильтра.

Заблокируйте отверстие для шланга на узле воздухоочистителя, чтобы воздух не попадал в двигатель.

Как только это будет сделано, ожидается, что значение мультиметра будет отображать постоянное значение около 0,8 В.

Если он не показывает постоянное высокое значение, то датчик неисправен и его необходимо заменить.

Вы можете дополнительно протестировать провода нагревателя датчика O2 с помощью мультиметра.

Проверка датчика O2 через провода нагревателя

Поверните шкалу мультиметра в положение настройки омметра и обратно проверьте клеммы провода нагревателя датчика O2 и провода заземления.

Теперь подключите положительный вывод мультиметра к одному из контактов заднего датчика провода нагревателя, а отрицательный вывод подключите к выводу заднего датчика провода заземления.

Если цепь кислородного датчика исправна, вы получите показания от 10 до 20 Ом.

Если ваши показания не находятся в этом диапазоне, датчик O2 неисправен и нуждается в замене.

Заключение

Проверка датчика O2 на наличие повреждений — это процедура, включающая несколько этапов и методов проверки. Обязательно пройдите их все, чтобы ваш тест был исчерпывающим, или обратитесь к механику, если они станут слишком сложными.

Часто задаваемые вопросы

Сколько Ом должен считывать датчик кислорода?

Кислородный датчик должен показывать сопротивление от 5 до 20 Ом, в зависимости от модели. Это получается при проверке проводов нагревателя с проводами заземления на наличие повреждений.

Каков нормальный диапазон напряжения для большинства датчиков O2?

Нормальный диапазон напряжения для хорошего датчика O2 — это быстро меняющееся значение от 100 милливольт до 1000 милливольт. Они преобразуются в 0,1 вольт и 1 вольт соответственно.

• О НАС

Автор

Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.

Как проверить датчик O2 с помощью мультиметра

Датчик o2 можно проверить с помощью мультиметра. Большинство нагревателей имеют внутреннее сопротивление от 10 Ом до 20 Ом.

Датчик o2 представляет собой небольшое устройство, состоящее из наконечника датчика, помещенного в вытяжной вентилятор, для измерения содержания кислорода в выхлопных газах. Он играет решающую роль в предотвращении выброса многочисленных опасных газов в окружающую среду.

Если воздух в двигателе увеличивается, измерение составляет около от 200 мА до 300 мА . Когда вы тестируете датчик o2, он будет отличным датчиком o2, если он имеет диапазон от 0,001 до 0,200 вольт . Предохранитель находится в кислородном датчике. Каждый предохранитель нужно проверять.

Давайте узнаем об этом подробнее:

Содержание

Что такое датчик кислорода

Датчики кислорода, также известные как датчики кислорода или лямбда-датчики, представляют собой удобные портативные устройства, используемые для измерения количества несгоревшего кислорода в выхлопных газах автомобиля. Он координирует свои действия с блоком управления двигателем для обеспечения наилучшего соотношения воздух-топливо.

Типы датчиков кислорода

Эти датчики кислорода классифицируются на основе количества подключенных проводов. Некоторые из них имеют пару проводов, некоторые поставляются с тремя кабелями, а самый популярный тип — с четырьмя проводами. Этот гаджет можно проверить с помощью многих инструментов, таких как мультиметр/вольтметр, токоизмерительные клещи, осциллограф и т. д.

На рынке доступно множество типов датчиков кислорода, но ниже перечислены три основных типа датчиков кислорода:

Это наиболее часто используемый датчик, с подогревом или без подогрева. Он используется для измерения тепла, выходящего из выхлопных газов. Поскольку выхлоп нагревается медленно, скорость датчика также низкая.

• Широкополосный датчик 02

Это новое изобретение. Он производит соответствующее соотношение густой и жидкой смеси, чтобы поддерживать баланс двигателя.

• Датчик Titania 02

Кислородный датчик Titania представляет собой керамический датчик, обычно используемый в некоторых моделях автомобилей. Он работает по-другому, так как удерживает соотношение топлива и сопротивления обратно пропорциональным. Это означает, что когда плотность топлива богата, это уменьшает его сопротивление, а когда плотность топлива бедна, оно увеличивает его сопротивление.

Зачем использовать кислородный датчик

Кислородный датчик измеряет содержание кислорода в воздухе и отводит дым из камер сгорания. Эксперименты показали, что кислородные датчики необходимо проверять перед установкой или во время работы установки.

Кроме того, мультиметр может быть хорошей альтернативой, если сканер не работает. Показания, предоставляемые мультиметром, необходимы для ЭБУ, который является сокращением от блока управления двигателем автомобиля. Таким образом, ECU может соответствующим образом управлять соотношением топлива и кислорода в автомобиле, своевременно фиксируя его.

Ниже рассмотрен процесс проверки кислородных датчиков мультиметром.

Кислородный датчик и мультиметр

Вот быстрых шагов Чтобы проверить кислородный датчик с помощью мультиметра, необходимо выполнить следующие шаги:

1. Сначала проверьте нагревательный элемент, включив «Режим сопротивления» на мультиметре.

• Поскольку большинство мультиметров имеют внутреннее сопротивление от 100 до 200 Ом, установите циферблат на сопротивление 200 Ом.
• Прочтите показания, отображаемые на экране цифрового мультиметра. Чтобы проверить, нормально ли чтение, рекомендуется обратиться к руководству по чтению.
• Для кислородного датчика с самоподогревом необходимо дать остыть нагревательному элементу.

2. Теперь переключите мультиметр на « Режим напряжения».
3. Наблюдайте за показаниями мультиметра; он будет показывать некоторые показания от 12В до 14В.
4. Уровень кислорода всегда обратно пропорционален напряжению, это означает, что чем ниже уровень кислорода, тем выше показание напряжения.
5. Если счетчик показывает ноль или ничего, это означает, что нагревательный элемент в датчике кислорода не работает или датчик кислорода поврежден. Следовательно, это указывает на производительность мультиметра.

Давайте рассмотрим это более подробно ниже:

Как проверить датчик O2 с помощью мультиметра

Если что-то не так с датчиком O2, это может привести к сбоям в сгорании и связанных с ним функциях. Уровни сопротивления варьируются от 15 до 20 Ом. Может быть неисправен датчик, который разомкнут или имеет низкое сопротивление.

Напряжение, создаваемое датчиком o2, составляет от 0,1 В до 0,9 В . На бедной стороне 0,1 В , а на высокой стороне 0,9 В.В .

Если напряжение в допустимых пределах, датчик o2 работает правильно. Если в системе возникает проблема с электричеством, неисправный датчик кислорода чрезмерно разряжает аккумулятор.

Верхний датчик измеряет количество загрязнений в выхлопных газах двигателя и отправляет эти данные в ЭБУ, который изменяет соотношение воздух-топливо.

Нижний датчик измеряет количество загрязняющих веществ, прошедших через каталитический нейтрализатор. Расход топлива уменьшился, что говорит о неисправности датчика o2.

• Идеальное напряжение, которое считывает датчик кислорода, составляет 0,4 В.
• Сначала включите мультиметр в режим измерения сопротивления.
• Затем подключите между собой провода заземления или питания нагревателя.
• Затем прочтите показания, отображаемые на мультиметре.

Проверка датчика кислорода

При проверке датчика кислорода необходимо знать тип датчика. Одним из самых популярных видов кислородных датчиков является циркониевый датчик. При проверке кислородного датчика необходимо знать тип датчика. Датчик O2 расположен в одном из двух мест в выхлопной трубе двигателя.

• Получите специальный датчик кислорода, который необходим для теста o2.
• Вы должны использовать мультиметр для проверки датчика кислорода.
• Пожалуйста, включите автомобиль и дайте ему прогреться, пока он не достигнет подходящей рабочей температуры, что занимает почти 20 минут.
• Пожалуйста, выключите двигатель после достижения необходимой температуры.
• Подсоедините красный щуп к сигнальному проводу датчика кислорода, а черный щуп к соответствующему заземлению.

Проверка датчика o2 Нагреватель

Если вы хотите проверить проверку датчика o2 с помощью мультиметра, используя тест сигнального провода, выполните следующие действия.

С помощью мультиметра следуйте приведенным ниже инструкциям, чтобы выполнить проверку сигнального провода контрольного кислородного датчика.

• Сначала убедитесь, что двигатель выключен, а затем проверьте еще раз.
• После этого переключите цифровой мультиметр на настройку Ом. Далее следует обратное зондирование провода заземления и кислородного датчика отопителя.
• Затем соедините красный щуп цифрового счетчика с проводом нагревателя нагревателя и черный щуп мультиметра с проводом массы нагревателя.

Пригодность датчика можно определить на следующем шаге, проверив, находятся ли показания мультиметра в пределах от 10 до 20 Ом.

Признаки отказа датчика o2

По этим признакам можно узнать о неисправности датчика o2. Необходимо проверить яркий свет двигателя на приборной панели. Он начнет светиться, когда датчик неисправен.

При плохом обслуживании газа, сбое теста или более старом автомобиле на синхронизацию двигателя, периоды сгорания и другие важные операции влияют неисправные датчики.
