Признаки износа поршневых колец

Сердцем автомобиля является мотор, индивидуальный срок службы которого, складывается из множества показателей. От качества составляющих его деталей, своевременной замены масла, фильтров, от того в положенный ли срок проводится технический осмотр, зависят его производственные свойства.

В моторе, в первую очередь, изнашиваются кольца поршня. Вследствие игнорирования первых признаков износа таковых, из строя выходят поршня, а затем коленчатый вал, что приводит автомобиль к дорогостоящему ремонту. Возникает вопрос:

Как определить степень износа поршневых колец

Главное действие, которое необходимо предпринять в данном случае, посмотреть на выхлопные газы, выходящие их глушителя, при заведенной машине, на холостых оборотах.

• Появление черного дыма знаменует, что какая-то часть газов, вместо того, чтобы совершать толкательные моменты поршня, просочилась сквозь изношенные компрессионные кольца, в картер двигателя. В таком случае, падает давление в цилиндрах, и происходит потеря мощности двигателя.
• Возможность переобогащения зажигательной смеси, также проявляется наличием черного дыма в глушителе, но сопровождается хлопками.
• Дым белого цвета демонстрирует попадание влаги или образование конденсата, особенно при холодной погоде. На прогретом двигателе, появление белых облаков из глушителя, указывает на износ маслосъемных колпачков, направляющих клапанов, маслосъемных колец ПГ двигателя.
• Появление голубого дыма с сизым оттенком, является свидетельством попадания масла в камеры сгорания, просачивающиеся через маслосъемные колпачки, втулки клапанов или через изношенную поршневую группу.

Далее нужно обратить внимание на свечи зажигания, вернее на их состояние. Масляный нагар и наличие масла на резьбе свечи, показывают о нарушении в камере сгорания цикла смесеобразования, что является износом поршневых колец или цилиндров.

Затем необходимо проверить в каком состоянии находится воздушный фильтр, внимательно осмотреть на предмет выявления масла в его корпусе и отводящий воздух гофре. Наличие признаков его присутствия, указывает на износ ПГ.

Следует посмотреть места установления сальников, прокладок, уплотнителей агрегата. Нет ли там подтеков масла. Если такое явление обнаружилось, то это признак недопустимого износа ПГ, вследствие чего создается сильное давление картерных газов в двигателе, и происходит выброс масла.

Так же необходимо послушать работу двигателя при холостом ходе. Если двигатель работает не ровно, рычаг переключателя передач трясется, то это говорит о наличии разного давления в цилиндрах двигателя, вследствие явного износа ЦПГ. Посторонние шумы и стуки в рабочем двигателе свидетельствуют о явных неполадках аппарата, передвигаться на такой машине категорически запрещается.

Следует проверить систему вентиляции картера. Для этого нужно снять шланг выхода газов (сапун) с системы, и посмотреть, как выходят отработанные пары и газы из шланга. Если они выходят в такт работе цилиндров, то налицо залегание колец в поршне.

Все перечисленные особенности являются признаками изношенности ПГ двигателя, вследствие неправильного его использования, перегрева двигателя или длительной работы без надлежащей смазки.

Явными неисправностями поршневых колец являются

• Потеря мощности агрегата (проверяется измерением компрессии).
• Повышенный расход масла (выхлопы в глушителе, протекание уплотнителей).
• Увеличение расхода топлива.

Приложив чистый листок бумаги к выходному отверстию глушителя, на работающем автомобиле, затем посмотрев на отпечаток, можно составить картину исправности двигателя и его некоторых узлов.

Что такое маслосъемные колпачки? Признаки неисправности, как работают, где стоят, зачем нужны

Маслосъёмные колпачки (сальники клапанов, клапанные сальники) используются для того, чтобы предотвратить попадание излишков моторного масла и мелкого мусора внутрь камеры сгорания двигателя (рабочую область). Колпачки защищают клапаны и поэтому их иногда называют сальниками клапанов.

В процессе активной эксплуатации автомобиля, происходит износ маслосъёмных колпачков и тогда показана замена. Если своевременно не обнаружить признаки, указывающих на износ этих деталей, то пострадает «сердце» автомобиля – двигатель, что может привести к дорогостоящему ремонту.

Фото маслосъемных колпачков

Несмотря на то, что маслосъёмные колпачки изготавливают из резины, их срок службы довольно большой. Если колпачки изнашиваются и начинают отделяться и пропускать излишки масла, то на это могут указывать такие признаки, как повышенный расход масла, нестабильная работа мотора и появление нагара на деталях.

В статье – что такое маслосъёмные колпачки, устройство, виды и размеры деталей, где находятся, зачем они нужны, принцип работы, признаки износа, как проверить и заменить сальники, как выбрать лучшие колпачки.

Что такое маслосъёмные колпачки и где они находятся

С виду маслосъёмный колпачок выглядит довольно просто, но из-за сложной формы и качества резины их произвести не так уж и просто. Каждый клапан в моторе имеет свой маслосъёмный колпачок, а способ его монтажа может существенно отличаться в зависимости от имеющейся конструкции.

Клапан двигателя – важный элемент системы газораспределения. Он бывает впускным и выпускным. Верхняя часть элемента находится в области постоянного вращения распредвала. Там создаётся масляный туман под действием определённых факторов. Плоская, нижняя часть находится в месте, где содержится взвесь незаметных капель бензина, если клапан впускной. Если он выпускной, элемент контактирует с раскалёнными выхлопными газами. Работа в подобных условиях накладывает свой отпечаток и определяет необходимость проведения периодической замены сальников. Только своевременное обнаружение износа маслосъёмных колпачков поможет предотвратить проблем с двигателем.

По-другому маслосъемный колпачок называют маслоотражательный колпачок, уплотнительная манжета клапана или клапанный сальник.

Где устанавливаются маслосъёмные колпачки? В ряде случаев элемент просто надевается по типу манжеты на направляющую втулку клапана, выходящего из головки (вариант в сборе). Такая конструкции – самая простая и дешёвая, но провести ремонт или замену без специального оборудования будет невозможно. В других случаях сальник ставят под клапанную пружину, герметизирующую стыки (в головке блока), если двигатель разобран. Думаю теперь понятно, где стоят в двигателе эти элементы.

На резиновых втулках чаще всего находится металлические основания. Но именно качество резины или каучука будет создавать условия, обеспечивающие нормальную работу. От химического состава резины и используемой при её создании формулы зависит долговечность. Качественные маслосъёмные колпачки производят из каучука. Они способны выполнять свою функцию в течение многих лет, не доставляя проблем. Резиновые элементы не отличаются износостойкостью и быстро приходят в негодность.

Устройство маслосъёмных колпачков

Для нормальной работы распределительного вала требуется смазка. Попадание моторного масла внутрь камеры сгорания нежелательно.

Как работают колпачки? При движении клапана вверх, масло со штока удаляет своеобразная «юбка», которая является сальником или маслосъёмным колпачком.

Маслосъемные колпачки на схеме

Вот элементы, из которых состоят сальники клапанов:

1. Основание. Оно представлено в форме втулки, изготовленной из стали. Элемент является каркасом и призван обеспечивать требуемую прочность.
2. Пружина. Устанавливается в кольцевой выемке и обеспечивает максимальное прилегание краёв колпачков к штоку.
3. Колпачок. Главная часть клапанного сальника. Изготовлен из прочного каучука (акрилатного или фторкаучука), который устойчив к трению и высоким температурам. Ранее эту деталь производили из фторопласта. Колпачок установлен внутри втулки, он обеспечивает полноценное удаление смазки со штока клапана.

Производители маслосъёмных колпачков используют каучук в качестве главного материала из-за того, что он отлично переносит экстремальные температуры и агрессивное химикаты. Это помогает максимально долго сохранить ресурс мотора. Из-за качественного материала цена колпачков довольно высока, но зато их ресурс долговечен.

Эксплуатационные характеристики маслосъёмных колпачков напрямую зависят от фирмы производителя. Существуют заводы, которые изготавливают аналоги деталей, которые могут иметь более худшие характеристики. Поскольку клапан за 1 минуту совершает более тысячи тактов, находясь в среде с очень высокой температурой, раскалённым маслом и отработанными газами, то для защиты мотора нужны только качественные сальники. Если же клапанные сальники имеют сомнительный материал и плохое исполнение, то ресурс колпачков будет очень низким.

Внимание! Износ маслосъёмного колпачка может привести к серьёзным проблемам с мотором, потому лучше не экономить при его покупке, а отдать предпочтение качественным и долговечным материалам с совершенной конструкцией.

Качественные маслосъёмные колпачки могут без проблем выдержать более 100 000 км пробега. Но если машина долгое время стояла без дела, то сальники тоже начнут расслаиваться и стареть, их прижимная сила станет слабее. Маслосъёмные колпачки начнут пропускать масло в рабочую камеру мотора.

Виды и размеры

При подборе маслосъёмных колпачков стоит обращать внимание на определённые характеристики, на основании которых происходит деление на виды и размеры:

1. Различная высота. Этот фактор и определяет размер элемента. При покупке альтернативного варианта, этот показатель надо обязательно проверять. Допустимо превышение высоты не более чем на 0,5 мм от родной, иначе на максимальном ходу тарелка пружины повредит элемент.
2. Различаются элементы и по диаметру. Колпачок должен свободно проходить внутри пружины клапана. Длина посадочного пояска на направляющей втулке должна сходиться с представленной на элементе. Если условие не соблюдается, сальник при монтаже глубоко сядет на шток и может повредить его края.
3. Внутренняя поверхность колпачка. Элементы, лишённые армирующей втулки, считают плохими — из-за отсутствия резьбы появляется опасность соскальзывания.
4. Год выпуска. Не рекомендуется использовать для замены старые варианты. Они не способны полноценно работать с современным моторам, особенно при активной эксплуатации.

Различие маслосъёмных колпачков по установке:

• установка на часть направляющей втулки клапана, выступающей из головки. Это недорогие и самые распространённые колпачки, их заменить довольно сложно;
• установка под клапанную пружинку, которая фиксирует и прижимает колпачок на головке. Такие колпачки не задевают направляющую втулку, поэтому они дольше служат и мало нагреваются. Их легко заменить, но они менее долговечны (из-за короткой длины направляющей втулки) и более дорогие.

Принцип работы

Зачем нужны маслосъёмные колпачки? Моторное масло подаётся в ГРМ – газораспределительный механизм при помощи масляного насоса. Масло необходимо для смазывания деталей, чтобы снизить силу трения и продлить ресурс их работы.

Коленвал мотора вращается со скоростью от 500 до 4500 оборотов в минуту, а это значит, что клапан совершает за 1 минуту от 150 до 1200 рабочих тактов. При работе распределительный вал использует большое количество масла, поэтому оно может случайно проникнуть в камеру сгорания мотора. Это нежелательно и даже чревато серьёзными неисправностями.

За что отвечают и для чего служат эти небольшие, но важные детали? Маслосъёмные колпачки и кольца, выполняют функцию сальников клапанов и становятся тем самым барьером между разной средой. Они блокируют область, содержащую разжиженное масло в больших количествах от камеры внутреннего сгорания. Жидкость, смазывающая шток при возвратно-поступательных движениях устраняют именно маслосъёмные колпачки. Клапанный сальник расположен именно так, чтобы был закрыт тепловой зазор между стержнем клапана и направляющей втулкой. Шейки распредвалов получают масло под давлением, а другие детали при помощи разбрызгивания.

Интересно! Сколько маслосъёмных колпачков в двигателе – 8 или 16, всё зависит от количества клапанов.

К сальникам предъявляют повышенные требования, что объясняется довольно легко. При попадании масла в камеру, оно смешается с топливно-воздушной смесью и сгорит. Современные моторные смазки содержат в себе большое количество присадок и добавок, потому они в принципе не смогут сгореть полностью . Но в результате этого наверху «тарелок» и на сёдлах клапанов может образоваться нагар. По мере накопления нагара клапаны не смогут закрываться.

Далее нагар распространится на верхние плоскости поршневых колец и стенки цилиндров. Всё это спровоцирует повышенный износ деталей и снизит качество работы двигателя. Маслосъёмные колпачки должны плотно прилегать к клапану и пропускать только некоторую часть масла, которое нужно для смазывания основных деталей мотора.

Как определить: маслосъёмные колпачки или маслосъёмные кольца

Нередко начинающие автолюбители пытаются узнать, какой сальник установлен в их автомобиле и уточняют, что лучше, колпачки или кольца. Опытного автомеханика такие вопросы ставят в тупик, потому что для эффективной работы двигателя показано наличие обеих элементов. Кольца призваны снимать остатки моторного масла с поршня при движении и обеспечивать его смазку. Колпачки стоят в другом месте, на ножках клапана.

Маслосъемные кольца

Если коротко – оба элемента выполняют одинаковые задачи, но являются функционально зависимыми. При одновременном применении колец и колпачков, защищённость камеры сгорания от масла возрастает.

Что будет, если не менять маслосъёмные колпачки

При работе двигателя, в зависимости от количества совершаемых им оборотов в минуту, снижается ресурс сальников и происходит их износ. Изготовители деталей редко дают точные указания, регулирующие периодичность замены, советуют проводить работу по необходимости.

Чаще всего для сгорания 1 литра топливной смеси требуется много воздуха, так создаётся оптимальный состав для экономичного расхода бензина и отдачи полной мощности. Если в топливную массу проникает масло, сгорание будет неэффективным.

Нагар на тарелках клапана



Проявится нестабильность в работе мотора, потеряется мощность и увеличится расход. Следы сгорания появятся на тарелках клапана, днище поршня и электродах свечей. При активном поступлении масла, сальники просто не смогут его сдерживать, появятся пропуски зажигания и свечи выйдут из строя.

Нагар, появившийся на тарелках, не позволит им закрыться полностью. Упадут показатели компрессии в цилиндрах, и изменится работа силовой установки. Из-за неполной посадки возникнут условия для прорыва раскалённых газов и прогара тарелки. Это не лучшим образом отразится на состоянии транспортного средства, потому при обнаружении первых подозрений на неисправность авто надо показать специалисту. Теперь ясно, стоит ли менять элемент своевременно, и что произойдёт, если этого не делать.

Что даёт замена маслосъёмных колпачков и на что они влияют? Чаще всего эти элементы выходят из строя вследствие естественного износа и просто перестают выполнять свои функции. Такое состояние опасно из-за проникновения масла внутрь камеры сгорания. В результате этого на цилиндрах и клапанах газораспределительной камеры появится налёт или нагар. Мотор будет хуже работать и очень быстро выйдет из строя. Это приведёт к ухудшению качества топливно-воздушной смеси и засорению канавок поршневых колец.

Нагар на цилиндрах

Внимание! Ездить на автомобиле со старыми или деформированными маслосъёмными колпачками не следует! Износ мотора будет ускоренным, что в конечном итоге может привести к дорогостоящему ремонту.

Как понять, что маслосъёмные колпачки пора менять

Как и другие детали ДВС, маслосъёмные колпачки постоянно испытывают на себе отрицательные влияния разного характера. Под действием неблагоприятных факторов происходит их износ.

Чаще всего в негодность приходит самая нагруженная резиновая часть, которая со временем теряет эластичность. На её поверхности образуются трещины. Со временем под действием отрицательных температур ухудшается прижимная сила пружины. В результате износ маслосъёмных элементов приводит к пропуску масла в рабочую камеру ДВС.

Внимание! Основная причина износа – старение и стирание элемента по причине повышенного объёма потребления масла при нажатии на педаль акселератора. Это – естественно, потому что все расходники рано или поздно приходят в негодность.

Играет роль и эксплуатационный ресурс маслосъёмных колпачков. С ним не все так однозначно, потому что разные производители дают потребителям отличающиеся обещания. Дольше служат оригинальные, фирменные запчасти, подделки быстро становятся непригодным для эксплуатации.

Изношенный маслосъемный колпачок

Обозначить точные эксплуатационные сроки невозможно. Чаще всего колпачки советуют менять на отечественных автомобилях каждые 20-70 тыс. км, а на импортных каждые 160-220 тыс. км пробега. Такой срок службы объясняется повышенной работоспособностью. Всего за 1 минуту активной работы мотора, сальник производит 1000 тактов. В это время деталь находится под воздействием неблагоприятных факторов, её окружают газы и раскалённые масла.

На практике ресурс маслосъёмных колпачков составляет примерно 100 тыс. км пробега.

Ускорить износ элемента может не продолжительное использование, а простой (более 1 года). Если машина долго не будет работать, это не лучшим образом скажется на состоянии резины. Её остаточный ресурс снизится. Если применяется каучук, он также деформируется, начнёт расслаиваться и быстрее постареет. Поэтому если авто долго не эксплуатировалось, то показана замена всех колпачков.

Также износ клапанных сальников увеличится, если мотор перегревается или имеется нехватка моторного масла. Но если расход масла стал больше, чем на 1 литр на 1000 км пробега и снизилась динамика автомобиля, то это может указывать на то, что двигателю необходим капитальный ремонт.

Признаки износа и неисправности

Обнаружить износ сальника и оценить его степень довольно легко. Автомеханики выделяют вторичные и первичные причины, отдельные из которых способны указывать на износ других элементов двигателя.

К основным признакам относят:

• Выхлоп становится густым, слишком белым или синеватым, даже сизым. Такой дым может быть временным – он появляется только при прогреве мотора и торможении авто. После того, как двигатель прогревается, то масло сгорает полностью, в связи с чем пропадает сизый дым из выхлопной трубы.
  Как дымят маслосъёмные колпачки
• на электродах свечей зажигания постоянно образуется нагар и замасленность, их приходится очищать приблизительно 1 раз в 2 недели;
• увеличивается жор масла. Расход масла при износе маслосъёмных колпачков может вырасти до 1 л на 1000 км. Это связано с тем, что смазка не снимается колпачками и попадает в цилиндры, где безвозвратно сгорает.

При выявлении перечисленных признаков, маслосъёмные колпачки сразу рекомендуется внимательно осмотреть. Оценить стоит также состояние клапанов и самого газораспределительного механизма.

Может ли троить двигатель из-за маслосъёмных колпачков? Да, может. Это является одним из симптомов износа.

Могут проявляться не первичные, а побочные причины, свидетельствующие об износе. К их числу относят:

• потеря мощности мотора;
• уменьшение показателей компрессии в двигателе;
• «текут» маслосъёмные колпачки;
• образование заметного нагара на цилиндрах, клапанных сёдлах и поршнях силового агрегата;
• наличие плавучих оборотов ДВС;
• мотор «троит»;
• двигатель глохнет на холостом ходу.

Признаки, являющиеся побочными, не характеризуются как однозначные. Они могут указывать на выход из строя одновременно нескольких узлов двигателя. В любом случае, при обнаружении видимых проблем, машину стоит отдать на диагностику к профессионалам. Надо понимать, что длительное игнорирование ситуации, неизбежно приведёт к дорогостоящему ремонту.

Не рекомендуется применять синтетическое масло на основе ПАО (Полиальфаолефины), иначе масло будет просачиваться через сальники, которые со временем будут усыхать.

Износ маслосъёмных колпачков не зависит от производителя – ресурс колпачков может быть на одном уровне у дорогих и более дешёвых автомобилей. Поэтому вы должны знать, какие именно маслосъёмные колпачки установлены в вашем моторе, и при замене используйте только оригинальные детали, которые разработаны именно для этого двигателя.

Как проверить маслосъёмные колпачки, не разбирая двигатель

Если износ модуля выявлен вовремя, можно произвести замену, не разбирая бензиновый двигатель. Вот общий алгоритм проверки колпачков:

1. Снимите впускной коллектор, заведите автомобиль и через несколько минут надо осмотреть стержни клапанов или впускные окна на наличие масла. Если масло появилось, то колпачки надо менять.
2. Чтобы проверить маслосъёмные кольца, то надо примерно сутки поездить с очищенными свечами накаливания. Для этого надо отсоединить разъём питания свечей, предварительно выкрутив их и очистив. Затем на холодную надо выкрутить свечи и проверить, нет ли на них масла.

Как проверить маслосъёмные колпачки на пропуск масла? Довольно просто, надо осмотреть детали находящиеся рядом, обратить внимание на состояние цилиндров. Если на них имеется нагар, скорее всего, проблема в сальнике.

Как самостоятельно заменить маслосъёмные колпачки

Заменить маслосъёмные колпачки новыми можно самостоятельно или в условиях специализированной мастерской. Действовать можно самому, если имеется опыт в выполнении данной работы. В остальных случаях разбирать двигатель не рекомендуется, потому что ремонтные работы могут завершиться существенными денежными затратами.

Процесс установки нельзя назвать сложным, но он требует от владельца внимания и небольшого опыта. В момент раскрытия клапана («рассухаривание»), можно потерять «сухарь» и тогда собрать мотор самостоятельно не получиться. Если «сухарь» с клапана потеряется, то его возможно не получится найти из-за его размеров. Чтобы это предотвратить, в раскрытые отверстия надо положить поролон. Также в классических гаражных условиях сложно обеспечить достаточную чистоту, поэтому пыль и грязь могут легко попасть в движок.

Кроме этого, ремонт у автолюбителя займёт около 6-8 часов. Специалисты автосервиса выполнят его за 60-90 минут. Стоимость проведения обслуживания – не высока, потому стоит оценить целесообразность такой экономии.

Производители советуют менять маслосъёмные колпачки при снятой головке блока цилиндров.

Процесс замены сальника может отличаться для разных моделей автомобиля, но можно выделить основные этапы, характерные для всех машин:

1. Перед проведением работ мотор должен полностью охладиться.
2. Дальше снимают крышку с газораспределительного механизма.
3. Оставляют пометки на коленвале, а после ослабляют привод и снимают распредвал.
4. Удаляют толкающие пружины клапана, это так называемое «рассухаривание».
5. При помощи пассатижей вытягивают изношенный колпачок со штока клапана.
6. Промазывают маслом шток и внутреннюю поверхность заменяемого элемента, предварительно удалив с него пружину.
7. В оправу помещают колпачок, резким движением насаживают его на шток и запрессовывают постепенно при помощи лёгких ударов. Силу применять не следует.
8. Пружины надевают на колпачки, затем «засухаривают» клапаны.
9. Далее установить элементы мотора и ГРМ обратно на свои места.

Если неисправность присутствует в течение долгого времени, придётся снимать головку цилиндра и проводить полное техническое обслуживание с чисткой мотора от нагара. Также бывают случаи, что после замены всех клапанных сальников «масложор» сохраняется. А это значит, что ремонт был выполнен некачественно, либо имеется неисправность в поршневых кольцах. В этом случае придётся разбирать мотор, демонтировать поршни и менять поршневые кольца комплектом.

Если после замены колпачков машина продолжает дымить, то, скорее всего, они установлены не по размеру, плохо запрессованы или вообще не сменены. Если колпачки неплотно запрессованы, они могут слетать со всеми вытекающими последствиями.

Как дымит двигатель при износе маслосъёмных колпачков

В частных случаях, когда присутствует масложор и авто дымит, то можно не менять колпачки, а произвести раскоксовку поршневых колец. Чтобы её провести надо:

1. Выкрутить свечи зажигания и в их каналы залить специальную жидкость (лучше всего раскоксовку Шумма). Но перед этим нужно выровнять поршни на один уровень.
2. Через 5 часов нужно убрать остатки раскоксовки: накройте свечные колодцы тряпкой и прокрутите двигатель стартером.
3. Далее свечи зажигания установить обратно и попробуйте завести машину. Это может не получиться с первого раза, а после пуска мотора может дымить сизым дымом.
4. Когда дым исчезнет, надо поменять масло.
5. Через пару сотен км пробега остатки отложений полностью выгорят.

Какие колпачки лучше всего и как их подобрать

Рекомендуется применять колпачки, которые подходят для двигателей конкретного типа. Использовать аналоги допустимо, если цена оригинала высока или он недоступен по каким-либо причинам, а замена необходима именно в данный момент.

Как часто надо менять колпачки? Всё зависит от исходного качества используемых деталей и режима эксплуатации, в среднем это надо проводить раз в 100 тыс. км пробега.

Ситуации, когда слетают маслосъёмные колпачки – нередки. Но, так не всегда происходит при использовании альтернативных вариантов. Такое происшествие является следствием того, что элемент подобран неправильно. Изношенный сальник непременно нужно менять, но универсальных заменителей просто не существует.

Как подобрать размер маслосъёмных колпачков:

1. Новая запчасть может быть выше оригинальной не более чем на 0,5 мм. Если высоту увеличить, из под сальника будет течь.
2. Небольшой диаметр. Колпачок должен свободно проходить через пружину клапана.

Сегодня российские производители маслосъёмных колпачков несколько уступают импортным. Если есть желание купить качественный товар, способный прослужить без замены несколько лет, лучше обращать внимание на варианты из следующего списка. В рейтинге рассмотрены лучшие производители:

1. Elring. Можно назвать лучшим производителем и одновременно старожилом на европейском рынке. Первоначально компания занималась выпуском прокладок и другого технического оборудования. По мере развития фирмы, её филиалы открывались в разных странах мира. Отдельное место в каталогах занимают именно сальники, по мнению автоэкспертов, производитель представляет вниманию потребителей огромный выбор с разными конструкциями, размерами и материалами исполнения. К качествам товара и периодам его службы претензий нет, колпачки свободно проходят 100 тыс. км, а их износ может усилиться лишь при неправильной эксплуатации.
2. Victor Reinz. Немецко-американская фирма уверенно вошла на рынок в 1993 году и за это время сумела завоевать популярность среди российских и европейских автолюбителей. Её товары расходятся во многие страны мира, потому что отличаются качеством. Касательно маслосъёмных колпачков, их производитель предлагает в ассортименте, что позволяет подобрать подходящий вариант для моторов разного строения. Главная проблема бренда в России – большое число подделок, потому следует внимательно изучать упаковку и искать значки, подтверждающие качество. Также у продавца обязательно должны быть сертификаты.
3. Corteco. Не менее известный в кругах автомобилистов бренд, который также отличается неплохим качеством продукции. Он вышел на мировой рынок в 1932 году и первой деталью, сошедшей с его конвейера, являлся сальник. Тогда продукция выпускалась лишь в нескольких вариантах. Сейчас мощности заметно расширились, и ассортимент позволяет выбрать подходящий товар без особого труда. Подделки в России встречаются, но они являются редкостью. Подстраховаться можно, заказав сальник в магазинах и филиалах, являющихся дистрибьюторами компании.
4. Goetze. Не менее известный бренд из Германии, занимающийся производством автозапчастей. Существенным недостатком является то, что его товары в сравнении с представленными конкурентами имеют меньший срок службы. Мотористы заявляют, что проводить замену маслосъёмных колпачков приходится каждые 50 тыс. км, а это дополнительные временные и денежные затраты.
5. Nok. Популярный бренд из Японии, славящийся своим качеством. Но, в России продукция имеет не такие положительные отзывы из-за высокой вероятности купить подделку. Автомобилисты утверждают, что приблизительно 80% товаров в оригинальной упаковке являются подделками. К качеству фирменной продукции претензий нет. В состав маслосъёмных колпачков входит высокопрочный полиуретан и качественные сплавы металла, поэтому срок их службы исчисляется годами. Неоспоримый недостаток – цена. Оригинальные детали обойдутся в разы дороже.
6. Ajusa. Испанский производитель. Именно этого производителя подделывают чаще других.

Внимание! Точно сказать, сколько служат маслосъёмные колпачки перечисленных производителей – сложно. Многое зависит от влияния сторонних факторов.

Подбирать маслосъёмные колпачки надо по VIN-коду, модели двигателя и коду уже установленных клапанов. Чтобы подобрать аналог, надо обратить внимание на всё, начиная от упаковки и заканчивая магазином, где эти детали продаются, поскольку в России очень много подделок.

Чаще всего у подделок больше диаметр, а цена в 2-3 раза дешевле. В некоторых случаях качественный аналог может быть гораздо лучше по качеству и долговечности по сравнению с оригиналами.

Подведем итог. Маслосъёмные колпачки имеют такое название только в профессиональной автомобильной литературе. Слесари по ремонту машин чаще всего называют их сальниками.

Основное предназначение деталей – профилактика попадания моторного масла внутрь камеры сгорания. Сальники защищают клапан и имеются на каждом элементе. В течение своего срока службы элемент выполняет свою функцию, но в случае износа ситуация меняется. В этом положении показана замена сальника в экстренном порядке. Если признаки неисправности игнорировать и оставить все как есть, проблема усугубиться, в первую очередь пострадает двигатель и ремонт обойдётся во много раз дороже.

20 000 — 50 000 км

10%

50 000 — 75 000 км

0%

75 000 — 100 000 км

10%

100 000 км

10%

Не менял/хочу увидеть результаты

70%

Проголосовало: 10

Диагностика внутреннего расхода моторного масла

Из-за различий в конструкции двигателя и условиях эксплуатации, жалобы на внутренний расход моторного масла часто труднее всего решить. В некоторых случаях расход масла может быть более значительным при работе на низких оборотах, в других случаях при работе на высоких оборотах, а в некоторых случаях и при прерывистой работе. Но, в любом случае, чрезмерное потребление масла может резко сократить срок службы кислородного датчика и каталитического нейтрализатора. В следующем тексте я рассмотрю некоторые из наиболее распространенных причин внутреннего расхода масла, включая механические неисправности и неисправности системы смазки. См. Фото 1 .

фото 1: обучение клиентов всегда является проблемой для современного независимого магазина, потому что многие автомобилисты портят свои двигатели, забывая проверять уровень моторного масла.

Чтобы лучше понять современные проблемы расхода масла, давайте начнем с рассмотрения современных конструкций поршневых колец. Например, в современных двигателях используются поршневые кольца с более низким натяжением, чтобы уменьшить трение при вращении. И хотя поршневые кольца с низким натяжением уменьшают износ стенок цилиндра и поршневых колец, нагар и нагар также приводят к тому, что они застревают в своих кольцевых канавках, что может привести к потерям при сжатии и расходу масла.

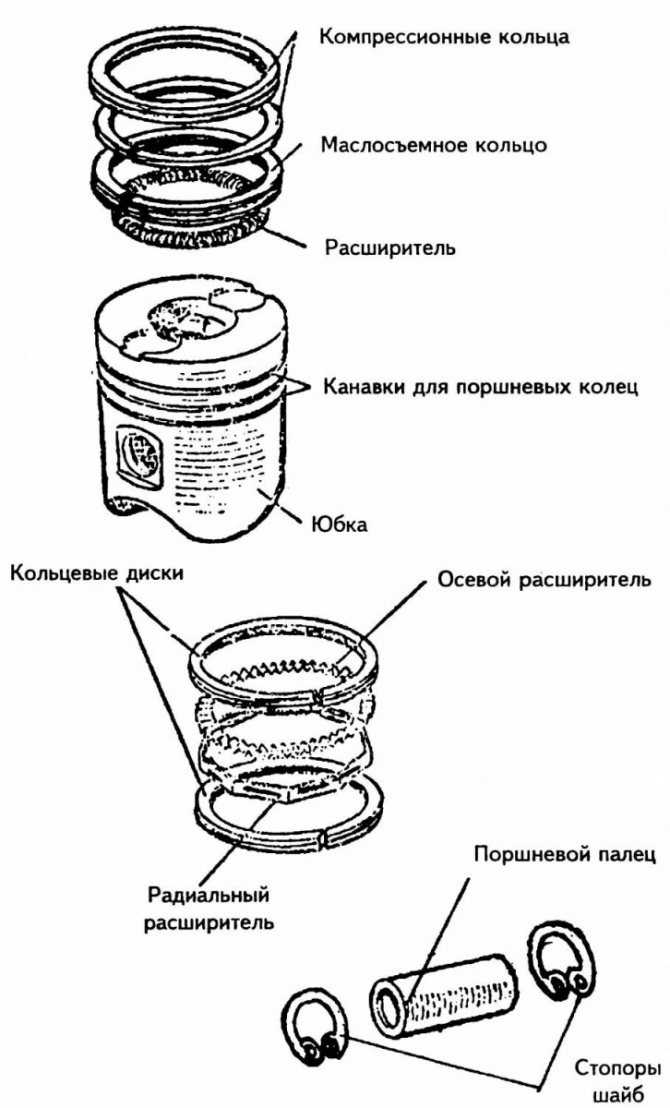

Конструкцию верхнего и второго компрессионных колец можно лучше понять, если представить себе обрезку внешнего края блюдца, оставив поршневое кольцо слегка тарельчатой ​​формы, которое позволяет нижнему краю кольца соскребать масло со стенки цилиндра во время такта впуска. Во время рабочего такта кольцо уплощается относительно поверхности поршневого кольца, герметизируя продукты сгорания внутри цилиндра. См.

 Фото 2 .

Из-за концентрации тепла в верхней части поршня верхнее поршневое кольцо часто заполняется молибденом (молибденом), который поглощает масло и устойчив к истиранию при высоких температурах. Молибден также очень мягкий, что делает его чрезвычайно уязвимым для всасываемого воздуха, загрязненного грязью. По этой причине в тяжелых условиях часто используется хромированное верхнее кольцо для увеличения срока службы в пыльных условиях. Стальное поршневое кольцо также можно использовать в качестве верхнего кольца в менее тяжелых условиях.

Третье кольцо, как правило, состоит из трех частей маслосъемного кольца, состоящего из двух очень узких «скребковых» колец, прижатых к цилиндру расширителем из нержавеющей стали.

В современных применениях допуски между поршневыми кольцами и посадочными площадками делаются очень жесткими, чтобы помочь снизить расход масла, что опять же способствует возможности заедания колец в своих посадочных местах.

Чтобы увеличить срок службы поршневых колец и снизить расход масла, современная подготовка стенок цилиндров состоит из процесса хонингования, который позволяет поршневым кольцам быстро садиться, но оставляет на стенке цилиндра поперечную штриховку, которая поддерживает пленку масляной смазки по всему периметру. цилиндр и особенно в очень горячей верхней части цилиндра. См. Фото 3 .

фото 2: это верхнее поршневое кольцо представляет собой заполненное молибденом кольцо бочкообразной формы, контактирующее с цилиндром в его середине. второе поршневое кольцо представляет собой стальное кольцо, контактирующее с цилиндром его нижней кромкой.

Во многих современных двигателях используются поршни из заэвтектического алюминиевого сплава, в которых примерно в три раза больше кремния, чем в поршнях из обычного литого алюминия.

Короче говоря, это высокое содержание кремния имеет тенденцию уменьшать расширение от поршня к стенке цилиндра, удерживая тепло сгорания в верхней части или «куполе» поршня. По сути, купол поршня нагревается сильнее, что увеличивает тепловой КПД двигателя. И, поскольку юбки поршня охлаждаются, зазоры между стенками поршня и цилиндра уменьшаются, чтобы удерживать поршневые кольца под прямым углом к ​​стенке цилиндра. В то время как обычные литые поршни сконструированы таким же образом, чтобы поддерживать контакт поршневых колец за счет уменьшения «качки» поршня при обратном движении поршня в цилиндре, они не имеют таких же тепловых характеристик, как заэвтектические.

Потребление масла мимо поршневых колец обычно характеризуется тем, что кромка купола поршня очищается от нагара поступающим маслом. Такая промывка может быть вызвана изношенными поршневыми кольцами или заеданием маслосъемного кольца в сжатом положении. Изношенные компрессионные кольца обычно вызывают чрезмерный прорыв газов сгорания вокруг поршня в картер.

Во многих случаях чрезмерный прорыв картерных газов приводит к перегрузке клапана принудительной вентиляции картера (PCV), что позволяет маслонасыщенным картерным газам выходить через вход PCV во впускной поток воздуха и потребляться двигателем.

В случае сильного перегрева или недостаточной смазки кольца можно удерживать в сжатом положении за счет задира

фото 3: поскольку маслосъемное кольцо выходит внутрь поршня, для правильной работы на нем не должно быть лака и шлама. Залипание компрессионного и маслосъемного колец – частая причина внутреннего расхода масла. Алюминий

вокруг прилегания поршневых колец. В большинстве случаев изношенные или заклинившие поршневые кольца потребляют больше масла при высоких оборотах двигателя, когда температура масла самая высокая, а вязкость масла самая низкая. Кроме того, двигатель, работающий на более высоких оборотах, имеет тенденцию заливать поршневые кольца маслом, что затрудняет контроль масла.

КОНСТРУКЦИЯ ГОЛОВКИ ЦИЛИНДРОВ

В современных алюминиевых головках цилиндров с верхним расположением распредвала обычно используется вставка направляющей штока клапана из сплава и штоки клапана из сплава для уменьшения износа направляющей втулки клапана. Кроме того, современные алюминиевые головки цилиндров имеют очень эффективные уплотнения штока клапана, чтобы предотвратить утечку масла через направляющую клапана в цилиндр. Хотя головка блока цилиндров может быть залита маслом из-за засорения каналов возврата масла, такое состояние встречается относительно редко, поскольку большинство современных конструкций имеют очень большие каналы для слива масла. Потребление масла через головку блока цилиндров обычно происходит из-за изношенных или треснувших маслосъемных колпачков. Этот высокий расход масла затем возникает, когда двигатели работают при высоких значениях вакуума во впускном коллекторе, создаваемых при небольшой нагрузке и условиях низкой скорости. Имейте в виду, что использование неправильного или плохо спроектированного клапана PCV также может имитировать изношенные уплотнения штока клапана, позволяя маслу попасть во всасываемый воздушный поток.

ПРОБЛЕМЫ СМАЗКИ

В то время как некоторые двигатели предназначены для использования «универсальных» моторных масел 5W-30, для других требуются масла на синтетической основе с пакетами присадок, составленными для решения различных проблем конструкции двигателя. Поскольку в 1990-х годах конструкция поршня и поршневых колец изменилась, многие производители автомобилей начали требовать менее вязкие масла на синтетической основе, которые эффективно смазывали бы моторное масло при любой экстремальной температуре.

В холодную погоду масло должно быстро циркулировать и эффективно смазывать верхнюю часть цилиндра. В жаркую погоду масло должно защищать поршни от задиров, поршневые кольца от заедания в поршневых канавках и подшипники коленчатого вала от износа при сдвиге масла.

Кроме того, современные увеличенные интервалы замены масла требуют базовых масел, которые не будут окисляться или истощать свои пакеты присадок в течение 7500 или более миль, прежде чем загорится индикатор напоминания о замене масла. К сожалению, большинство масел-заменителей не обладают такими свойствами базового масла.

В некоторых случаях использование неподходящего масла может привести к микропривариванию используемых сегодня очень узких поршневых колец к стенкам цилиндра при высоких оборотах двигателя. В других случаях избыток лака может привести к заклиниванию маслосъемного кольца низкого натяжения в сжатом положении.

Наконец, низкие температуры воспламенения некоторых масел-заменителей вызывают расход масла из-за испарения в очень горячей верхней части цилиндра. Все эти отказы приведут к внутреннему потреблению моторного масла, если вместо рекомендуемого моторного масла для конкретного применения используется универсальный заменитель.

Очевидно, что многое можно сказать об использовании правильного моторного масла и его замене через рекомендуемые интервалы времени. Поскольку современные поршневые кольца особенно чувствительны к грязи и другим абразивным частицам, масляный фильтр не менее важен, поскольку он должен эффективно удалять эти частицы в течение всего увеличенного интервала замены масла.

При рассмотрении жалобы на расход масла начните с осмотра двигателя на наличие внешних утечек масла. Если серьезных утечек нет, снимите крышку масляного фильтра или, возможно, крышку распределительного вала, чтобы проверить двигатель на наличие внутреннего лака и шлама. Если двигатель сильно загрязнен, может оказаться невозможным устранить ущерб, вызванный несоблюдением интервалов замены масла. Во многих случаях использование присадки для промывки масла просто удалит осадок, засорив каналы слива масла и впускное сито масляного насоса.

Слабое лакокрасочное покрытие часто можно исправить, просто заменив рекомендованное моторное масло и заменив его через сокращенные интервалы времени. Кроме того, проверьте систему PCV на засорение и правильность номера детали клапана PCV. В некоторых случаях можно снять свечу зажигания, чтобы проверить внутреннее состояние цилиндра с помощью бороскопа или фонаря. Здесь снова купол поршня должен иметь ровный слой углерода на своей поверхности. Масляная промывка в центре часто указывает на протекающие штоки клапанов, а масляная промывка по краям поршня указывает на заедание или износ поршневых колец.

В любом случае всегда старайтесь использовать правильное масло и рекомендовать адекватное время прогрева двигателя и время в пути, чтобы уменьшить потенциальное загрязнение моторного масла бензином.

4 Симптомы поршневых колец и стоимость замены

Поршневые кольца — это то, о чем большинство людей слышали раньше, но никогда не видели.

В основном это связано с тем, что эти кольца глубоко интегрированы во все части автомобильного двигателя.

Но что произойдет, если одно из этих поршневых колец выйдет из строя? Давай выясним!

В этой статье объясняются общие признаки износа поршневого кольца, его функция, расположение и стоимость замены, если вам необходимо их заменить. Мы начнем с изучения признаков плохого поршневого кольца.

Признаки неисправности поршневых колец

Наиболее распространенными симптомами неисправности поршневых колец являются высокий расход масла, сизый дым из выхлопной трубы при ускорении, и вы, вероятно, почувствуете потерю мощности в своем автомобиле.

Из-за жизненно важной роли поршневых колец существуют некоторые основные признаки, на которые следует обращать внимание. Вот более подробный список признаков плохих или неисправных поршневых колец, на которые следует обратить внимание:

1. Исчезновение большого количества масла

Когда поршневые кольца выходят из строя, они не могут предотвратить утечку масла в цилиндр; как только масло вытечет, оно смешается в процессе сгорания.

Медленно и постепенно все моторное масло вытечет в цилиндр, и вы станете свидетелем падения уровня моторного масла в вашем автомобиле. Придется чаще доливать масло.

Если бы вы меняли масло каждые 5000 миль, вы могли бы почувствовать, что вашему автомобилю масло нужно через 3000 миль. Если вы стали свидетелем такого явления, не теряйте времени и записывайтесь на прием к автомеханику. Специалист продиагностирует маслосъемные колпачки и поршневые кольца двигателя и при необходимости порекомендует заменить их

2.

Утечки масла

При износе поршневых колец внутри картера возникает высокое давление. Это приводит к выходу из строя уплотнений двигателя и утечке масла. Если вы видите много разных течей масла, обязательно нужно проверить давление в картере.

Это можно сделать, дав двигателю поработать на холостом ходу и осторожно открыв крышку маслозаливной горловины. Давления быть не должно вообще, а небольшой вакуум. Если маслозаливная крышка отлетает вместе с большим количеством дыма, возможно, у вас плохие поршневые кольца.

3. Слабое ускорение

При повреждении поршневых колец камера сгорания двигателя теряет давление. Это приводит к потере мощности двигателя, так как поршень не может полностью сжать топливно-воздушную смесь. В результате двигатель вырабатывает меньше мощности в каждом цикле.

Вы можете давить на газ до предела, но все еще не чувствуете, что ваш автомобиль ускоряется так, как должен. Потеря ускорения может означать необходимость замены поршневых колец.

Как только вы замените старые на новые, вы получите более высокую компрессию и немедленно почувствуете изменение мощности вашего автомобиля.

4. Синий дым из выхлопной трубы

Изношенные поршневые кольца не только снижают производительность, но и вызывают появление синего дыма из выхлопной трубы вашего автомобиля. Когда масло смешивается с топливно-воздушной смесью и сгорает, из выхлопной трубы выходит густое синее облако дыма. Обычно это первый симптом, который вы заметите, так как он проявляется почти сразу.

При возникновении такой проблемы следует при первой же возможности обратиться к механику. Чем дольше вы игнорируете проблему, тем более серьезной она станет. В конечном итоге другие детали двигателя будут повреждены, что приведет к более высокой стоимости ремонта.

Поршневые кольца Функция

Поршневые кольца помогают поддерживать давление в камере сгорания — области внутри каждого цилиндра, что облегчает сгорание.

Поршневые кольца представляют собой уплотнение между поршнем и стенками цилиндра, которое удерживает давление в камере сгорания и масло в картере. Если они испортятся или выйдут из строя, двигатель вашего автомобиля начнет терять мощность, и могут возникнуть буквально сотни других проблем, если их не решить быстро.

Расположение поршневых колец

Поршневые кольца расположены внутри блока цилиндров, внутри цилиндра вокруг поршней.

Поэтому их невозможно увидеть, не разбирая весь двигатель, поэтому для их диагностики необходимо проверить их течеискателем или измерителем компрессии.

Стоимость замены поршневых колец

Стоимость замены ваших поршневых колец составляет от 1000 до 5000 долларов США в зависимости от модели автомобиля и трудозатрат. Поршневые кольца стоят от 40 до 200 долларов в зависимости от количества цилиндров в вашем автомобиле. Стоимость труда составляет от 1000 до 4000 долларов.

Поршневые кольца маленькие, но их замена стоит дорого. В основном это зависит от марки и модели вашего автомобиля, но в среднем вы можете заплатить от 40 до 200 долларов только за поршневые кольца. Звучит не так уж много, но помните, что стоимость рабочей силы значительна.

Поскольку поршневые кольца расположены глубоко в двигателе, механик должен разобрать двигатель и достать старые поршневые кольца и заменить их новыми. Весь этот процесс требует времени и точности.

После установки новых поршневых колец двигатель необходимо собрать и установить на место. На выполнение работы вашему механику потребуется 16 и более часов. Сертифицированный механик, вероятно, сделает это быстрее и, скорее всего, правильно.

Для правильной установки поршневых колец необходимо измерить колпачок кольца и установить их в правильном порядке. Вы также должны проверить и измерить стенки цилиндров на предмет износа перед установкой новых поршневых колец.

В зависимости от двигателя стоимость работ по правильной замене поршневых колец может составлять от 1000 до 4000 долларов США.

Если вы знаете, как заменить их самостоятельно, вы можете сделать это довольно дешево. Но будьте готовы к большой работе, в которой вам потребуется много знаний.

Кроме того, при разборке двигателя вам может понадобиться заменить другие детали, и вам может даже потребоваться переделать блок двигателя.

Проверка поршневых колец

Часто задаваемые вопросы о поршневых кольцах

Можно ли заменить поршневые кольца, не снимая двигатель?

Хотя поршневые кольца можно заменить, не снимая двигатель, для этого нет веских причин. Для замены поршневых колец потребуется снять головку блока цилиндров и масляный поддон, поэтому, скорее всего, быстрее и проще будет полностью снять двигатель.
