Как проверить внутренний ШРУС, как заменить внутренний ШРУС своими руками. Диагностика и замена внутреннего ШРУСа. Как самостоятельно заменить внутренний ШРУС?

Шарнир равных угловых скоростей (то есть ШРУС) является одним из основных узлов трансмиссии легкового транспортного средства. В народе его также именуют «гранатой». Очень важно следить за состоянием данного элемента и, при потребности, ремонтировать его или заменять, во избежание неожиданных поломок, которые могут быть очень опасными. К тому же, проблемы с данным узлом могут негативно сказаться на управляемости транспортного средства. Об этом далее в статье.

Содержание

• Что такое ШРУС, где находится, зачем нужен
• Внутренний ШРУС устройство и предназначение
• Внутренний ШРУС и внешний ШРУС, в чем разница
• Причины выхода из строя ШРУСа
• Признаки неисправности внутреннего ШРУСА
• Диагностика неисправностей внутреннего ШРУСа (подробно)
• Смазка для ШРУСа, какие задачи она должна выполнять
• Виды смазок для ШРУСа
  • Литиевые смазки
  • Смазки на дисульфид — молибденовой основе
  • Бариевые смазки
• Смазки которые нельзя применять для ШРУСа, почему
• Инструменты, приспособления, расходные материалы
• Выбор рабочего места
• Замена внутреннего ШРУСа своими руками
• Советы профи

Что такое ШРУС, где находится, зачем нужен

Как правило, ШРУСы расположены на передней полуоси транспортного средства. Зачастую их устанавливают четыре, по две единицы на сторону, однако бывает и два, по одному на сторону, в зависимости от конструкции автомобиля. Роль, которую выполняет данное устройство — передача крутящего момента от коробки передач на управляемые колеса автомобиля. Именно благодаря данному механизму выполняется подача вращения на передние колеса при повороте. Многие современные транспортные средства оборудованы таким узлом.

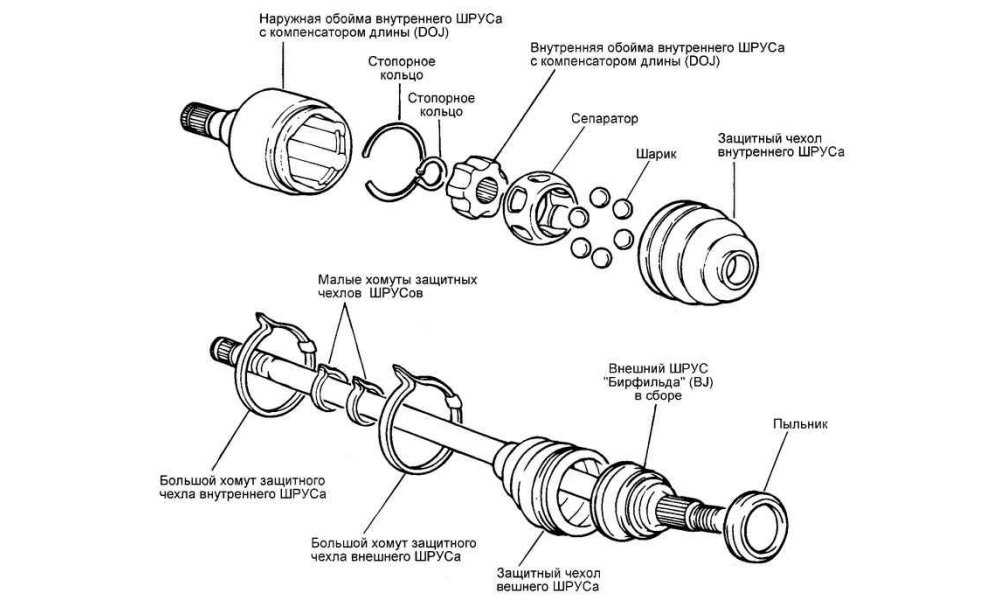

Внутренний ШРУС устройство и предназначение

В конструкцию внутреннего ШРУСа, как правило, входят такие компоненты:

• Корпус, он выглядит как сферическая чаша, в которую монтируется ведомый вал.
• Внутренняя обойма, являющая собой сферический кулак с ведущим валом.
• Сепаратор, изготовленный в виде кольца с отверстиями, в котором находятся и удерживаются шары.
• Металлические шарики (шесть штук).

Внутренний ШРУС и внешний ШРУС, в чем разница

Оказывается, для движения автомобиля мало иметь по одному ШРУСу на колесо. Чтобы привод функционировал, нужна их пара. Внутренним называется ШРУС, передающий вращение от КПП к валу. Он намного больше по размеру. Что касается внешнего ШРУСа, то он вращает ступицу колеса и имеет посадочные шлицы для нее. В результате отсутствия достаточного количества свободного пространства, его делают меньшим в габаритах.

Причины выхода из строя ШРУСа

ШРУС изготавливают из прочного металла, поскольку на данную деталь предполагается большая нагрузка. Как уверяют изготовители, срок службы ШРУСа довольно большой, однако в реальности это не всегда так. Существует несколько причин для ускоренного выхода «гранаты» из строя:

• Агрессивный стиль вождения.
• Плохие дороги.
• Попадание в него абразивного мусора в результате повреждения пыльника.
• Плохая смазка.
• Бракованные детали или подделки.

Признаки неисправности внутреннего ШРУСА

Поломку ШРУСа можно обнаружить по характерным признакам в работе узла:

1. Люфт в шарнире.
2. Рывки при разгоне.
3. Хруст при трогании.
4. Хруст при поворотах.

Диагностика неисправностей внутреннего ШРУСа (подробно)

Во избежание проблем с выскочившим при езде ШРУСом, нужно своевременно выполнять диагностические работы. Обнаружение поломки выполняется таким образом:

• Выверните колеса и резко троньтесь с места. Наличие характерного хруста будет указывать на проблемы со ШРУСами.
• Поднимите колесо с помощью домкрата или воспользуйтесь подъемником. Затем осмотрите ШРУС на наличие видимых повреждений. Их быть не должно. После этого пошевелите колесо. У шарнира не должно быть люфтов.
• Вывесите передок транспортного средства. Если у вас механическая коробка, включите первую передачу, а если автоматическая, выберите режим D. Затем запустите мотор и прислушайтесь. Колеса не должны издавать хруста.

Смазка для ШРУСа, какие задачи она должна выполнять

Каждый автолюбитель знает, что смазки, которые используются в узлах автомобиля, предназначены не только снижать трение и предотвращать преждевременный износ металлических элементов. Также они должны снизить нагрузку, которая приходится на детали, с целью обеспечения их свободного вращения. Что касается смазок для ШРУСа, то, кроме защиты от трения, они также снижают трансмиссионные потери транспортного средства и затраты топлива.

Второе, не менее важное, свойство смазки основано на предотвращении распространения коррозии. Как известно, большинство поломок металлических элементов становится результатом полостной коррозии, которую еще называют крекинг-коррозией или питтингом. В данном случае в ШРУСах появляются полости, которые называются раковинами — при этом эффективность передачи крутящего момента теряется и возникает неприятный стук, становящийся наиболее заметным при повороте рулевого колеса. Смазка предназначена предотвратить распространение процессов коррозии в ШРУСах для обеспечения их долговечности.

Помимо этого, важно, чтобы смазки были щадящими в отношении синтетических и органических полимеров. Чтобы защитить ШРУС, всегда используются пластиковые или резиновые пыльники, предотвращающие попадание загрязняющих веществ снаружи. Смазки не должны растворять материал, с которого они производятся.

Виды смазок для ШРУСа

За годы существования полноприводных и переднеприводных автомобилей было создано множество разновидностей смазок для ШРУСов. Фактически все они способны эффективно справиться с трением, а также снижением нагрузок, которые приходятся на элементы трансмиссии. Но многие из них могут проявлять агрессивные свойства по отношению полимерных соединений или не способны бороться с питтингом.

Литиевые смазки

Самая распространенная смазка для трансмиссии и прочих элементов, которые подвергаются очень высоким нагрузкам. Изготавливается на основе вспененного литиевого раствора в органической кислоте. Являет собой консистентный желтоватый состав большой вязкости, становящийся еще более густым при низких температурах. Литиевые составы отлично справляются с трением и могут в десятки раз снижать нагрузки, приходящиеся на элементы приводного механизма.

Также следует выделить их консервационные свойства — они защищают металлические элементы от влаги, нейтрализуют попавшую внутрь пыль и прочие загрязняющие вещества.

Но не все литиевые смазки способны бороться с полостной коррозией ШРУСов, поэтому эксперты советуют выполнять проверку узлов приводной системы после 50-60 тыс. км. пробега. Исключением является смазка Литол-24 — российские изготовители автомашин допускают ее замену через сто тысяч километров.

Составы на основе лития устойчивы к большей части типов полимерных покрытий, что применяются в изготовлении пыльников ШРУСов. Но некоторые изготовители транспортных средств применяют для создания таких защитных компонентов современные высокопрочные пластики на органической основе — Литол и его аналоги могут их растворять. В таком случае прочтите инструкцию по эксплуатации ТС — в ней должно быть сказано, какие смазки лучше использовать для защиты ШРУСов.

На сегодняшний день отечественные изготовители сохраняют мировое лидерство по выпуску средств для ШРУСов на основе лития. Большая часть зарубежных компаний отказывается от них в результате возникновения новых технологий, которые способны обеспечить элементам трансмиссии лучшую защиту.

Но на рынке все еще встречается смазка для ШРУСов на литиевой основе следующих брендов:

• RENOLIT.
• Very Lube.
• ХАДО.

Смазки на дисульфид — молибденовой основе

Несмотря на то, что литиевые средства для ШРУСов являются высокоэффективными, специалисты искали новое решение, которое бы идеально подходило для всех автомобилей. Результатом этого стали новые смазки, в которые добавлялся дисульфид молибдена. Главное отличие таких составов — высокая устойчивость к коррозии. Согласно отчетам специалистов, которые проводили испытания, даже спустя сто тыс. км. пробега «гранаты» не проявляют симптомов серьезного износа. Но такая смазка не является вечной — даже при идеальных условиях использования ее нужно менять каждые сто тыс. км. или через пять лет после изначальной набивки узла.

Данные смазки так же эффективно борются с трением, как и аналоги на основе лития. Помимо этого, снижение содержания органических кислот, замененных солью металла, повлекло за собой снижение агрессивности в отношении любых полимерных поверхностей. Дисульфид-молибденовые смазки для ШРУСов можно применять фактически во всех автомобилях — данная рекомендация дается изготовителями.

Но такие средства имеют один существенный недостаток — они боятся попадания влаги в ШРУС в условиях нарушения герметичности пыльника. Последствием данного несущественного повреждения может быть абсолютная потеря свойств смазки, что послужит причиной разрушения узла. Одними из лучших являются смазки следующих изготовителей:

• ШРУС-4.
• ESSO.
• Mobil.
• Texaco.
• Liqui Moly.
• BP.

Бариевые смазки

Главное преимущество средств на основе бария — повышенная устойчивость к влиянию влаги. Например, после разрыва пыльника не обязательно менять бариевую смазку, если, конечно, в ней не накопилось огромное количество загрязняющих материалов. Помимо этого, бариевый состав может бороться со всеми типами коррозии, тем самым предотвращая преждевременный выход ШРУСов из строя даже при эксплуатации транспортного средства в особо агрессивных условиях. К преимуществам бариевых составов также можно отнести нейтральный химический состав в отношении к любым полимерам. Но такие средства пока слабо распространены из-за их сложности изготовления и дороговизны. Еще одним значительным их недостатком является слабая устойчивость к низким температурам. Единственным отечественным изделием на бариевой основе является средство ШРБ-4.

Смазки которые нельзя применять для ШРУСа, почему

Не редко автовладельцы становятся жертвой разных маркетинговых ходов продавцов автотоваров — они утверждают, что их продукция является гарантией безопасности и надежности автомобиля, хотя на практике складывается абсолютно противоположная ситуация. Например, не стоит применять графитовую смазку для защиты ШРУСов, так как ее предназначение — защищать подшипники и прочие подвижные соединения электромоторов. Перед приобретением графитовой смазки важно понимать, что с ней срок службы ШРУСов составит не более 25 тыс. км. Следует быть особо внимательным при замене смазки в гаражном сервисе — здесь не редко практикуется использование некачественных либо несоответствующих требованиям материалов.

Помимо этого, не стоит покупать углеводородные средства, в частности технический вазелин, хотя на их упаковке может содержаться информация о возможности обработки ШРУСов. Причина этого основана на консервационном характере таких составов. Они хорошо выдерживают влияние влаги, не допускают повреждений посторонними загрязнителями и коррозии, но начинают разрушаться после достижения температуры 45 градусов. Конечно, в ШРУСах температура будет гораздо большей, что повлечет за собой полное вымывание смазки уже через несколько километров езды. Использование для защиты ШРУСов технического вазелина и прочих углеводородных средств влечет за собой их поломку спустя небольшой временной промежуток.

Быстрому разрушению ШРУСов также могут способствовать разные консистентные составы, изготовленные на основе кальция или натрия. Они используются при сборке разных элементов автомобилей, включая приводные тросики, подвижные соединения, подшипники, но абсолютно не подходят для ШРУСов. Худшим последствием их использования является ускоренное распространение коррозии — уже спустя 15-30 тыс. км. ШРУСы станут непригодными к эксплуатации. Среди смазок, запрещенных к использованию в автомобильной трансмиссии и содержащих минеральные компоненты, являются составы на основе цинка и железа.

Инструменты, приспособления, расходные материалы

Для замены внутреннего ШРУСа потребуются такие инструменты и материалы:

1. Новый внутренний ШРУС, который включает в себя хомут и смазку.
2. Набор стандартных инструментов, в частности домкрат, монтировка, плоскогубцы, отвертки, ключи и так далее.

Выбор рабочего места

Работы по замене внутреннего ШРУСа выполняются на смотровой яме или подъемнике, что обусловлено расположением «гранаты» в нижней части автомобиля (доступ к ШРУСу возможен только в данном положении).

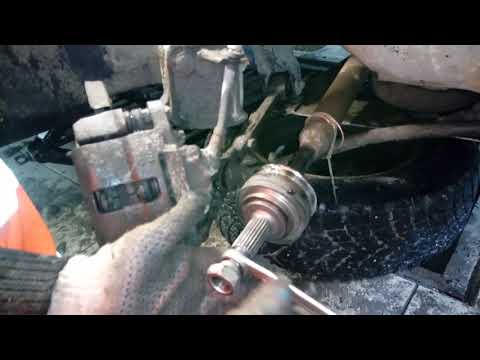

Замена внутреннего ШРУСа своими руками

В качестве примера взят автомобиль ВАЗ 2110. Порядок работ:

1. В первую очередь необходимо зафиксировать автомобиль посредством плотного затягивания стояночного тормоза и включения четвертой передачи.
2. Затем устанавливаем противооткатные клинья под задние колеса транспортного средства.

3. Далее снимаем защитный колпак агрегата и с помощью монтировки откручиваем гайку ступицы.
4. После снятия ступичной гайки начинаем откручивать элементы крепления колеса автомобиля.
5. С помощью домкрата вывешиваем колесо, на котором появилась потребность в замене ШРУСа.

6. Откручиваем шесть болтов, в результате чего ШРУС будет удерживать только фланец.
7. Откручиваем два болта крепления нижней опоры кулака.
8. Поворачиваем рулевой механизм в крайнее положение, после чего агрегат автоматически выпадет.

9. Теперь осталось только установить новый ШРУС.

Советы профи

При установке нового ШРУСа важно помнить:

1. Перед установкой агрегата обеспечьте укладку требуемого количества смазки.
2. На конец вала нужно установить пластиковую заглушку.

Внутренний шрус ваз 2109 признаки неисправности – Прокачай АВТО

Содержание

1. Как самостоятельно определить неисправность ШРУСа
2. Признаки неисправности внутреннего ШРУСа
3. Как проверить ШРУС на исправность самому
4. Внутренний ШРУС: признаки неисправности не увидеть сложно
5. Как все устроено
6. Почему хрустит?
7. Типичные причины выхода из строя
8. Откуда этот странный шум?
9. Признаки неисправного ШРУСа
10. Как узнать, какой ШРУС неисправен?
11. Неисправный ШРУС: последствия
12. Как заменить механизм?
13. Меняем внутренний ШРУС самостоятельно

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора, воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

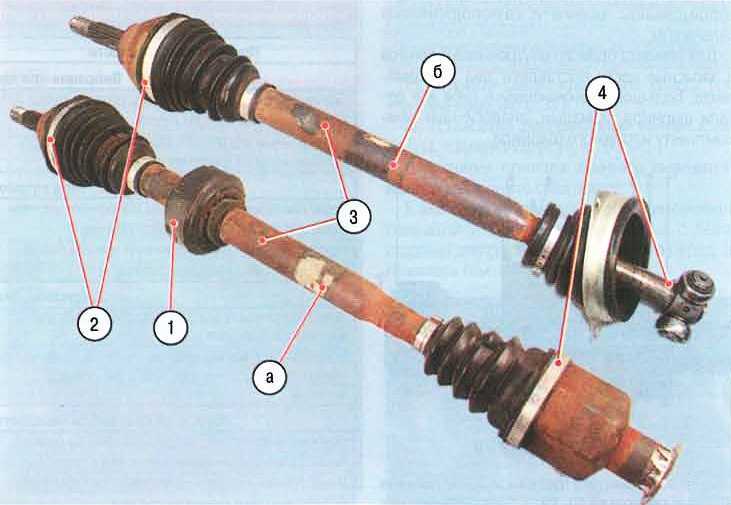

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты – внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

Владельцы переднеприводных и полноприводных автомобилей не понаслышке знакомы с проблемами ШРУСов. Расшифровываются ШРУСы как шарниры равных угловых скоростей, в народе их называют «гранаты». Сегодня мы научимся находить признаки износа внутреннего ШРУСа. И если опасения подтвердятся, то придется делать замену ШРУСов.

Считается, что гранаты сделаны из высокопрочных материалов, поэтому служат очень долго и хлопот не доставляют, но на деле дела обстоят по-другому и признаки неисправности внутреннего ШРУСа могут появляться даже на автомобилях с небольшим пробегом.

По этим причинам ШРУСы изнашиваются раньше положенного времени:

• быстрая езда по плохим дорогам;
• испорченный пыльник, через который попадает в ШРУС вода и грязь;
• бракованные ШРУСы или подделки изнашиваются быстрее оригинальных запчастей;
• нехватка смазки в ШРУСе.

Как проверить ШРУС на исправность самому

Если любая деталь меняет свои свойства: цвет, размер и т. д, то это говорит о неисправности. Со ШРУСом все точно также, он представляет собой шарнир (механизм состоящий из двух деталей, которые трутся одна об другую), и если не будет смазки, то износ произойдет очень быстро. Вот так выглядит шарнир:

В ШРУСе работает сразу несколько элементов, которые взаимодействуют под нагрузкой, это напоминает подшипник, но с определенными особенностями. Вот как выглядит ШРУС в разборе:

Чтобы машина поехала, шарниру надо передать колесам достаточно большое усилие, при этом угол между полуосями меняется. Через определенный срок в этих трущихся деталях может зазор становиться больше, что приведет к люфту и к дополнительному шуму.

Главные признаки неисправности ШРУСа ВАЗ — характерный хруст, который издают шарики, когда катаются по канавкам потому что у них уже большой износ. Это касается не только ВАЗов, но и других автомобилей. Обычно этот хруст слышен хорошо во время кручения рулем, при резком наборе скорости, а также во время езды по буеракам. Но есть и другие способы, как можно выявить признаки износа внутреннего ШРУСа.

Чтобы наверняка выявить неисправность внутреннего ШРУСа надо обратить внимание не появились ли рывки во время ускорения или старта с места, а также не появился ли люфт. Если эти признаки появились, то это значит, что уже неисправен ШРУС и надо его менять пока не поздно.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа — внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы — это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.

А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике.
Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.

Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа — появился хруст в колесе:

Автомобили с передним приводом очень любимы автомобилистами всего мира. Зачастую в конструкции таких машин применяют системы подвески типа «Макферсон». Это очень простая и надежная конструкция, которая может работать очень много лет без единой серьезной поломки. Но есть в автомобилях с передним приводом достаточно уязвимые узлы. Один из них – шарнир равных угловых скоростей, а если проще, то просто ШРУС, или «граната». На производстве этих деталей используются самые современные и довольно прочные сплавы. Рабочая часть обработана специальным напылением, смазка должна обеспечить детали долгую работу. Но практика показывает, что нет ничего вечного. ШРУСы выходят из строя, причем даже на новых авто. Как диагностировать поломку в этой узле, почему хрустит ШРУС, какие последствия и как менять эту важную деталь – попробуем разобраться в этом.

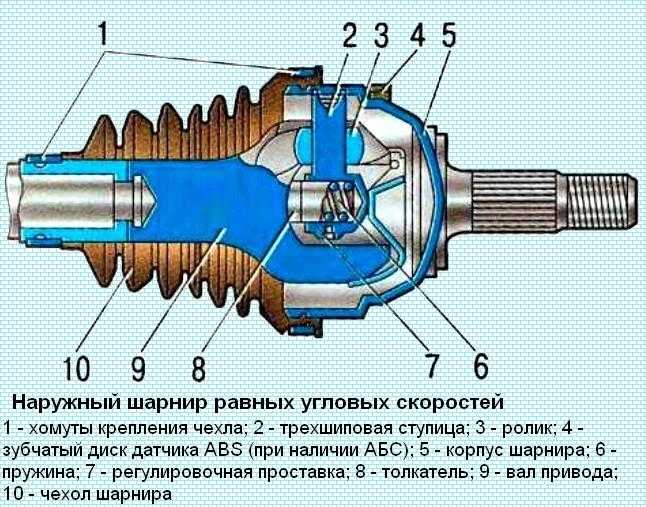

Как все устроено

Начнем с того, что существует два вида таких шарниров.

Иногда кажется, что и внутренние, и внешние шарниры могут работать очень долго и выйдут из строя в один день. Однако так думать неверно. Как правило, внутренние узлы могут работать очень долго, а вот внешние изнашиваются чаще. И тогда машина издает хлопающий звук от неисправного ШРУСа. Среди основных причин – высокие нагрузки, которые возникают на ступице колес в движении. Также среди причин – более высокий угол поворота внешнего изделия. Эти детали отличны и по внешнему виду – внутренние имеют гораздо большие размеры, нежели наружные.

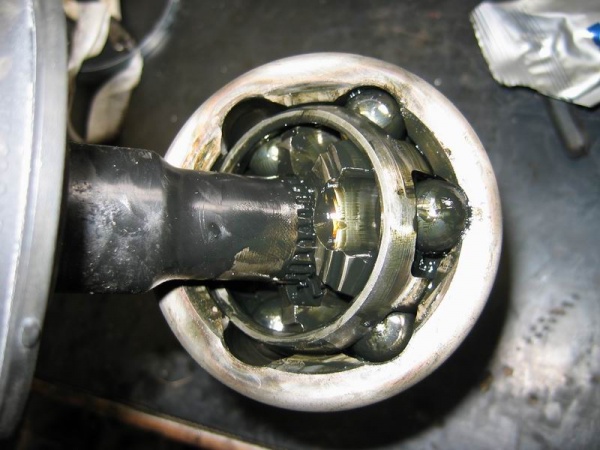

Состоит конструкция из корпуса-чашки с бороздками внутри и полуосью с наружной стороны. Внутренняя обойма напоминает сферический кулак с канавками и шлицевым соединением. Между чашкой и обоймой – 6 шариков.

Почему хрустит?

Конструктивный элемент выполняется очень точно. Обойма передает усилие на корпус и вращает его. Шары перемещаются в канавках, и это позволяет изменять угол между полуосями.

Со временем там, где шарики касаются других элементов, поверхность подвергается износу и выработке. Некоторые шарики имеют свободный ход, в результате водитель слышит характерный звук неисправного ШРУСа.

Так как этих узлов на одно колесо приходится по два, порой очень трудно определить, какой именно износился.

Типичные причины выхода из строя

Среди распространенных причин выделяют брак производства, который не удалось выявить перед монтажом. Очень часты случаи, когда новые автомобили оснащаются контрафактными запчастями из низкокачественного металла.

Еще одна частая причина – дефицит смазки.

Еще важно, как водитель водит автомобиль. При агрессивной манере езды по отечественным дорогам изделия выходят из строя очень быстро. И появляется тот самый страшный, хлопающий звук от неисправного ШРУСа – его слышали все автовладельцы хотя бы раз. Его трудно с чем-то спутать.

Откуда этот странный шум?

Итак. На каждом ведущем колесе имеется по две таких детали. Внутренние передают энергию вращения от дифференциала к оси, наружные – от оси к ступице. При одинаковой конструкции эти шарниры имеют разные размеры.

Чтобы самостоятельно диагностировать, откуда же идет этот противный хлопающий звук от неисправного ШРУСа, можно воспользоваться одним из двух способов.

Так, если машина стоит, можно попытаться подергать ось на каждой детали по очереди.

Если вы находитесь в движении, очень желательно прислушиваться к звукам, которые издает автомобиль.

Признаки неисправного ШРУСа

Это звуки при поворотах, резких ускорениях, преодолении препятствий. Однако, если вы все чаще слышите этот хруст при движении прямо, значит, замена просто необходима. Ездить на такой машине дальше просто опасно.

Более точно о неисправности скажут едва заметные рывки при трогании. Значительный люфт легко определяется при вывешивании колеса. Нужно попробовать подвигать его в разные стороны. Есть люфт? ШРУС под замену.

Как узнать, какой ШРУС неисправен?

Как определить, какой ШРУС хрустит? К сожалению, максимально точный диагноз поставить бывает достаточно трудно в силу того, что поломки «гранат» очень похожи на неисправности шаровых, рулевого наконечника и других. Поэтому стоит еще раз проверить их состояние.

Провести диагностические процедуры с внешней «гранатой» очень просто. Для этого нужно лишь выкрутить руль в какое-либо крайнее положение и начать двигаться на автомобиле. Когда между полуосями будет максимальный угол, можно будет отчетливо услышать хлопающий звук от неисправного ШРУСа. Если вы слышите звуки при повороте в правую сторону, менять нужно правый, если хрустит при повороте влево, то, соответственно, – левый.

Однако есть некоторые особенности и у внутреннего механизма.

Но можно узнать, какой из механизмов вышел из строя еще точней. Для этого понадобится подъемник. Когда машина подвешена, следует включить первую передачу. Пусть колеса вращаются достаточно медленно. В этом положении будет ясно слышен хруст. Если подвигать вал, можно снова-таки ощутить люфты.

Если все так, как описано, – вам прямая дорога в магазин за новым механизмом.

Неисправный ШРУС: последствия

Какими они могут быть? В случае с внешним механизмом – может разбить подшипник ступицы. Внутренний же может просто где-нибудь развалиться. И тогда придется либо толкать, либо вызывать эвакуатор. Ехать такой автомобиль не сможет.

Но если это случилось во время движения, последствия могут быть совершенно различными. Такая поломка может стать причиной серьезной аварии.

Как заменить механизм?

Вы уже знаете, как определить неисправный ШРУС. Но как его заменить? Некоторые начинающие автолюбители иногда даже задают вопрос о возможности ремонта этой детали. Многие хотели бы избежать замены, ведь это стоит денег. Но, увы.

Замена не представляет собой ничего сложного. С этим справится любой.

Для замены внешнего узла следует выполнить демонтаж колеса. Затем выкрутите ступичную гайку, снимите суппорт тормоза и диск, шаровую опору и наконечник рулевой. Вытащить деталь наружу для замены можно лишь при помощи выбивания. Для этого можно воспользоваться молотком, но лучше бить через деревянную проставку. Обычно эта операция не занимает много времени – шлицевые соединения выходят достаточно быстро.

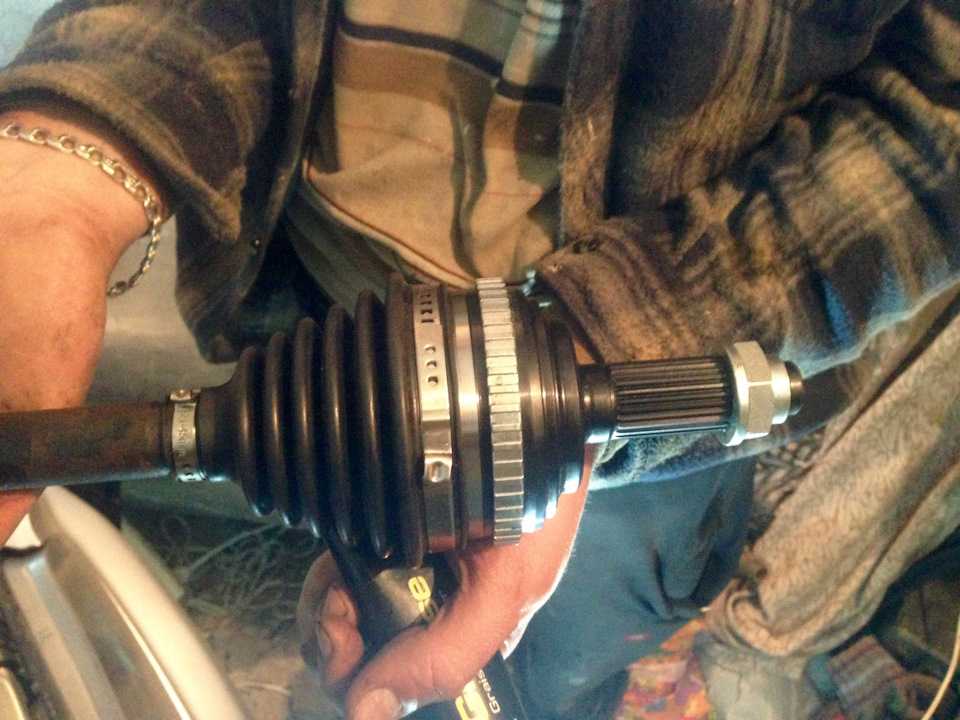

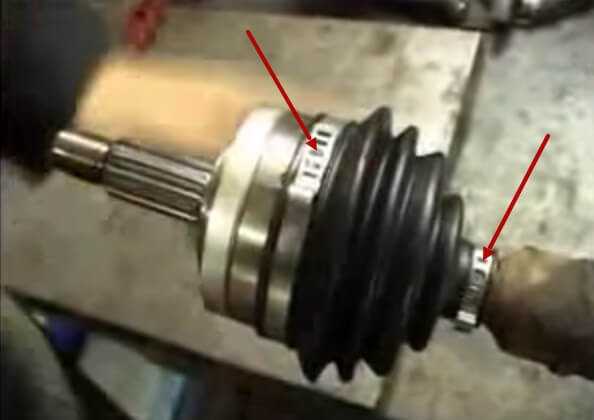

Для замены старого механизма на новый следует одеть на вал новый пыльник и заменить старое стопорное кольцо. Перед тем, как устанавливать новый ШРУС, рекомендуется обильно смазать его. Монтаж его на вал осуществляется при помощи все того же молотка.

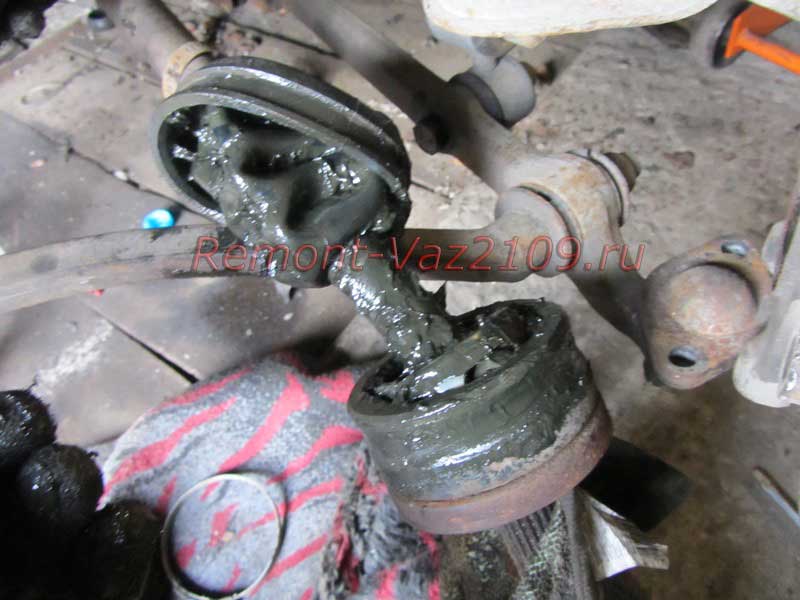

Меняем внутренний ШРУС самостоятельно

Это кажется странным, но внутренний механизм меняется гораздо легче наружного. Вся замена также выполняется либо на яме, либо при помощи подъемника. Снимается этот узел лишь снизу.

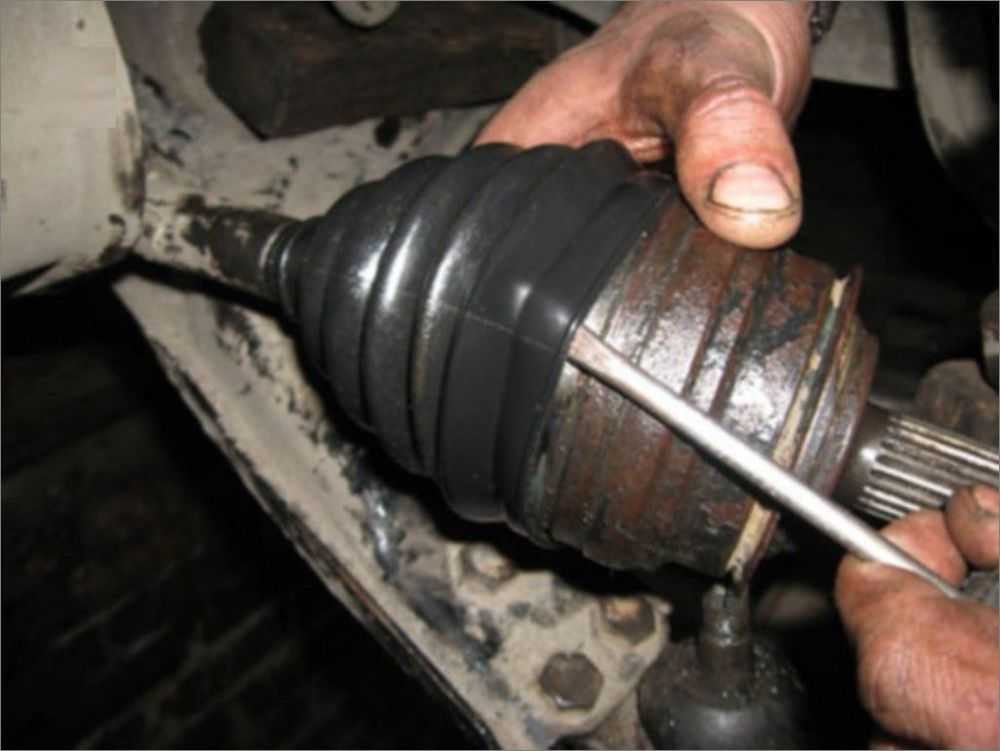

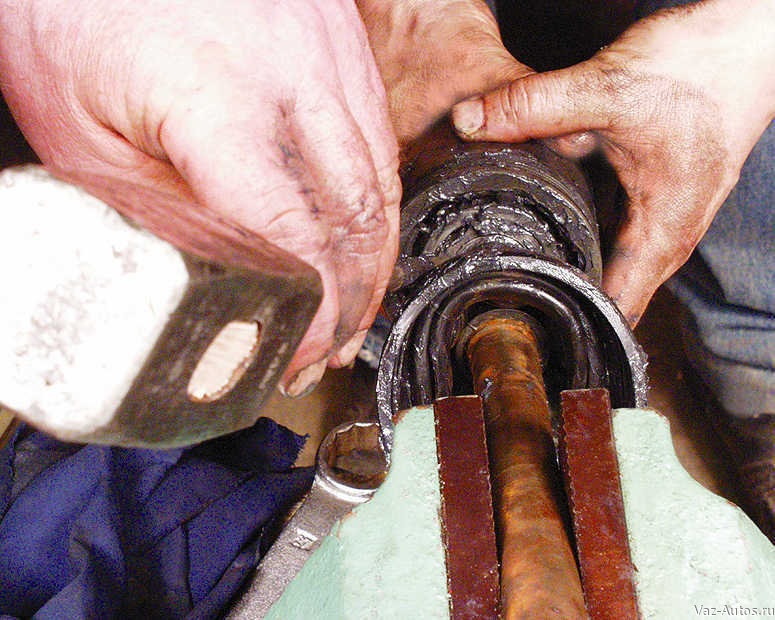

На первом шаге следует отвинтить болты изделия. Теперь в гнезде деталь удерживается лишь при помощи фланца. Повернув руль в одно из крайних положений, можно добиться того, что механизм выпадет самостоятельно. Ну а дальше – все то же самое, как и в случае с внешним ШРУСом.

Разные комплекты могут быть по-разному укомплектованы. Зачастую в комплектации может быть разное количество шайб, стопорных колец, а также других дополнительных элементов. Не забудьте установить их, даже если в прошлом комплекте вы их не нашли.

Как и большинство других элементов авто, этот механизм требует определенной порции внимания. Ведь машина – это дорогая игрушка. Незапланированные ремонты такого плана могут нанести серьезный ущерб бюджету. И это лишь самые минимально возможные проблемы.

Всегда следите за тем, чтобы автомобиль находился в исправном состоянии. Это убережет и вашу жизнь, и жизнь ваших родных и близких.

Итак, мы выяснили, как выявить неисправный шарнир равных угловых скоростей и заменить его своими руками. Надеемся, приведенная выше информация будет вам полезна.

Как правильно заменить внутренние шрусы ваз 2109

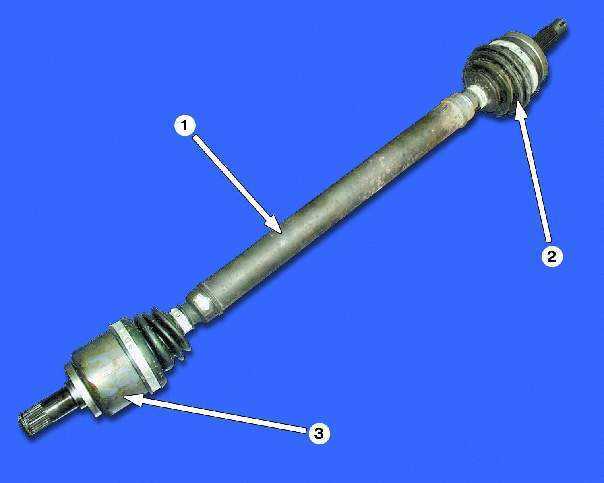

ШРУС (ШРУС) передает крутящий момент на ведущее колесо автомобиля от коробки передач. Очень важно следить за исправностью агрегата; необходимо своевременно производить замену внутреннего ШРУСа ВАЗ 2109, если в конструкции обнаружены дефекты.
На автомобиль модели ВАЗ 2109 устанавливаются два типа ШРУСов:

• Внутренний ШРУС передает крутящий момент от коробки передач на вал.
• Внешний элемент обеспечивает зацепление колеса со ступицей.

На ВАЗ 2109 внутренний ШРУС выходит из строя гораздо реже, чем наружный.

Установку ШРУСов стали производить на переднеприводные автомобили. Это связано с тем, что применение в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, как в заднеприводных машинах, не обеспечивает требуемого равенства угловых скоростей ведомого и ведомого валов.
При использовании такого устройства это будет связано с увеличением габаритов агрегата, возрастет цена изделия, а крутящий момент будет передаваться с большой пульсацией, которая будет увеличиваться с увеличением угла между валы. Конструкция ШРУСа обеспечивает ресурс такой же, как и ресурс автомобиля, но в процессе эксплуатации было выявлено, что износ элементов происходит быстрее, особенно его наружных частей.
Хотя они выполнены гибкими, из влаго- и морозостойких материалов, деталь не может служить долго под воздействием внешних факторов. На него большое влияние оказывают остаточные деформации, большое количество абразива и влаги.
Кроме того, при ремонте или длительной эксплуатации автомобиля может повредиться пыльник, на защитной резинке могут появиться трещины, что приведет к выходу элемента из строя. Также может быть поврежден вал, ведущий к ШРУСу.
Часто этот дефект трудно заметить невооруженным глазом, но с кривым валом нормально работать не будет. Все это приводит к необходимости ремонта или .

Как работает внутренний ШРУС автомобиля ВАЗ 2109

Для того, чтобы определить устройство конструкции ШРУС, его можно разобрать.
Для этого:

• Шарнир перемещается и снимается со шлицевого вала.
• С помощью отвертки подденьте и снимите пластиковый упор, как показано на фото.

• Вал шарнира зажимается в тисках.

Совет: Чтобы предотвратить появление вмятин на валу, в тиски следует вставить подкладку из мягкого металла.

• С помощью отвертки подденьте и снимите стопорное кольцо.

• Сепаратор с сепаратором и шариками вынимается плоскогубцами.
• Шесть шаров вытаскиваются отверткой.
• Клетка отсоединена от сепаратора.

Если после разборки все детали в хорошем состоянии, узел можно собрать, предварительно поместив в его полость смазку объемом 80 см3. Такое сложное внутреннее устройство ШРУСа на ВАЗ 2109 показывает, насколько сложно его разобрать и отремонтировать.
А при попадании грязи, при повреждении защитного кожуха другие детали ШРУСа могут прийти в негодность. Составные элементы изделия не взаимозаменяемы, поэтому оптимальным вариантом будет для ВАЗ 2109автомобиля, заменив внутренний ШРУС вместе с пыльником (см. ).
Видимые следы смазки на корпусе шарнира указывают на разрыв пыльника. Если подтекает масло в месте соединения редуктора и вала ведущей полуоси, это свидетельствует об износе сальника внутренней «гранаты», который требует замены.
Характерный «хруст» при движении автомобиля по поворотам свидетельствует о необходимости проверки шарниров угловых скоростей. Заметный «люфт» при шевелении ведущей полуоси или хотя бы порванная крышка шарнира свидетельствует о том, что ВАЗ 2109внутренний ШРУС требует замены.

Как заменить внутренний шрус автомобиля ваз 2109

Инструкция по замене внутреннего шруса автомобиля ваз 2109 своими руками предлагает следующий порядок действий:

• Сливается полностью.

Совет: Масло из коробки передач сливается после подъема автомобиля. Если его качество хорошее, то его используют второй раз, если есть отклонения от нормы, лучше заменить новым, тогда это сэкономит время на выполнение той же операции второй раз.

• Гайка ступицы откручена.
• Вам нужно снять колесо.
• Отвинтите шаровую опору, что освободит стойку от нижнего рычага.
• Для обеспечения свободного хода наружного ШРУСа колесо необходимо повернуть в сторону.
• Из колеса выбита наружная граната.
• Обе гранаты выбиты из коробки передач.

Совет: Чтобы грязь и пыль не попали в редуктор, закройте отверстие в нем.

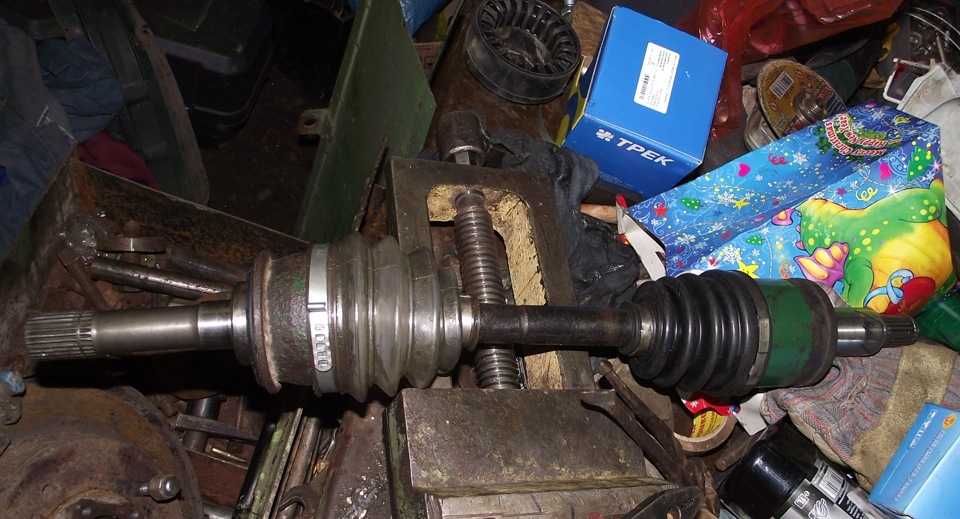

• Осторожно, во избежание повреждений, приводной вал зажимается в тисках.
• Освобождается хомут, удерживающий пыльник на корпусе внутреннего ШРУСа. Для этого используется отвертка.
• Ботинок снят. Его можно разрезать, если дальнейшее использование элемента невозможно из-за поломки.
• Старый ШРУС сбивается с приводного вала специальной направляющей из бронзы.

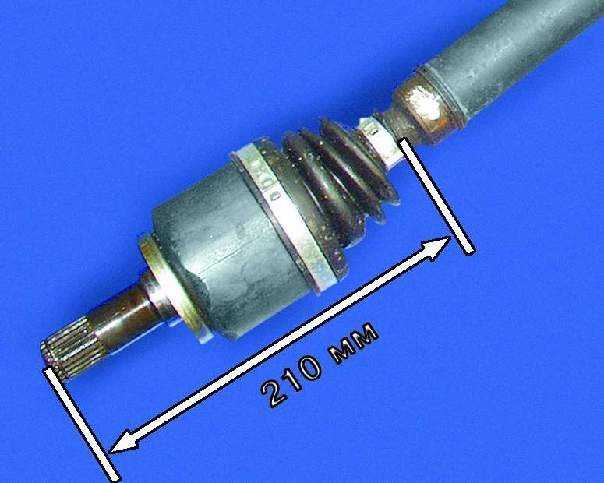

• На вал надевается ШРУС и новый пыльник.

Совет: На конце вала со стороны внутреннего шарнира установлена ​​пластиковая заглушка.

• Внутренняя часть ШРУСа обильно смазана консистентной смазкой.
• Необходимо следить за тем, чтобы направление привода и посадки изделия совпадали.

Как производится замена внутреннего ШРУСа на ВАЗ 2109 хорошо видно на видео.

Установка приводного вала

Итак:

• Установлено новое стопорное и упорное кольцо.
• После нанесения графитной смазки на шлицы шарнира приводной вал вставляется в корпус.

• Фиксация вала в редукторе полуоси.
• Установка узла в ступицу колеса.
• Окончательная сборка производится в порядке, обратном разборке.

На нашем сайте вы сможете найти много полезной и нужной информации по этой теме.

Как проверить пыльники CV на вашем автомобиле

Как проверить пыльники CV на вашем автомобиле | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены узла оси / вала CV

Место обслуживания

$216,91 — $1118,08

Диапазон цен для всех автомобилей

(1918)

Много раз вы не знали, что ваши сапоги постоянной скорости (CV) вышли из строя, пока не стало слишком поздно . Вы поймете, что уже слишком поздно, когда услышите печально известный щелкающий звук во время вождения и поворота руля. Этот щелкающий звук указывает на то, что шарнир на оси вышел из строя и что ось оси необходимо заменить в сборе. Знание некоторых признаков плохого пыльника постоянной скорости может помочь вам определить, когда пыльник вышел из строя, что может позволить вам заменить его или заменить его до того, как осевой шарнир выйдет из строя.

Часть 1 из 3: Назначение чехла постоянной скорости (CV)

Чехол постоянной скорости или CV представляет собой крышку, закрывающую каждый шарнир, расположенный на оси постоянной скорости. Ось постоянной скорости обычно используется на переднеприводных автомобилях, но также может использоваться на задних полноприводных и заднеприводных автомобилях. Сама ось используется для передачи мощности от трансмиссии или дифференциала на ведущие колеса.

Ось имеет шарнир на каждом конце, что позволяет оси изгибаться и двигаться вместе с компонентами подвески и рулевого управления. Его называют шарниром равных угловых скоростей, потому что конструкция позволяет шарниру изгибаться за счет использования подшипников, сохраняя при этом постоянную скорость.

Назначение самого сапога — закрывать сустав. Сапог используется для удержания специальной смазки внутри самого соединения, чтобы поддерживать его смазку. Он также предотвращает попадание грязи и других загрязнений в соединение. Если пыльник выходит из строя, то смазка может покинуть соединение, вызывая его работу всухую, что в конечном итоге приведет к выходу из строя подшипников внутри шарнира равных угловых скоростей. В этом случае потребуется замена оси в сборе.

Часть 2 из 3: первоначальный осмотр

Перед тем, как поднять автомобиль с земли, можно провести несколько проверок, чтобы попытаться диагностировать неисправный пыльник постоянной скорости.

Шаг 1: Проверьте наличие смазки на колесе . Если вы посмотрите на свои колеса, если на них есть какая-либо смазка, то это указывает на неисправность пыльника CV.

При выходе из строя внешнего пыльника смазка вытекает из шарнира, и при вращении оси смазка обычно попадает на колесо.

Шаг 2: Проверьте наличие смазки в нише крыла . Из-за конструкции некоторых автомобилей смазка ШРУСа не может попасть на само колесо.

Много раз его бросали на подкрылок. Осмотрите ниши крыла на наличие следов смазки, которые могут указывать на возможное повреждение пыльника CV.

Часть 3 из 3: Проведите осмотр автомобиля

Первоначальный осмотр может выявить, а может и не выявить какие-либо признаки неисправности пыльника равных угловых скоростей. Если ничего не обнаружено, то необходимо провести дальнейший осмотр ботинок. В этот момент вам нужно будет осмотреть их из-под автомобиля.

Необходимые материалы

• Фонарик
• Гидравлический домкрат
• Подставки для домкрата
• Противооткатные колодки

Шаг 1: припаркуйте машину . Припаркуйте автомобиль на ровной твердой поверхности и включите стояночный тормоз.

Шаг 2: Заблокируйте шины . Поместите противооткатные упоры вокруг задних колес.

Шаг 3: Поддомкратьте автомобиль . Работая с одной стороны, поместите напольный домкрат под передние точки домкрата и поднимите автомобиль достаточно высоко, чтобы вы могли легко попасть под него.

Шаг 4: Опустите автомобиль на домкрат . Поместите домкрат под точку подъема автомобиля и опустите автомобиль на домкрат.

С транспортным средством в воздухе вы сможете полностью осмотреть сапоги постоянной скорости. Есть несколько вещей, которые помогут вам диагностировать загрузку, которая может скоро выйти из строя или уже вышла из строя.

Шаг 5: Проверьте на наличие трещин пыльник равных угловых скоростей . Используя фонарик, вам нужно будет внимательно посмотреть на сапог.

В промежутках между гребнями сапоги часто начинают трескаться после многих лет использования. Если он начинает трескаться, рекомендуется заменить ботинок до того, как он действительно выйдет из строя.

Шаг 6: Проверить герметичность хомутов пыльников CV . Рекомендуется внимательно посмотреть на зажимы, которые крепят концы ботинка к оси.

Эти хомуты со временем могут ослабнуть, и из них может начать вытекать смазка. Если его поймать достаточно рано, сами зажимы можно заменить, чтобы сохранить пыльник и ось.

Шаг 7: Проверьте, не порван ли пыльник равных угловых скоростей . Если пыльник порван и из него вытекает смазка, то его необходимо заменить.

Чехлы удерживают смазку и не пропускают грязь.

Этап 8: Проверьте наличие порванного пыльника с грязью в соединении . Если пыльник ШРУСа порван и в шарнире есть грязь, то необходимо заменить всю ось равных угловых скоростей.

Попадание грязи в шарнир вызывает чрезмерный износ подшипников шарнира и отказ оси.

Эти визуальные проверки могут быть выполнены в любое время и обычно могут помочь вам в диагностике неисправного пыльника, чтобы его можно было заменить до того, как выйдет из строя вся ось равных угловых скоростей. Есть и другие явные признаки неисправной оси, такие как громкий щелкающий звук при повороте. Это указывает на необходимость замены оси. Если вы обнаружите, что вам нужен чехол CV или ось в сборе, подумайте о том, чтобы заручиться помощью одного из сертифицированных механиков YourMechanic, который может диагностировать и заменить чехол CV для вас.

---

Следующий шаг

Запланировать замену узла оси / вала CV

Самая популярная услуга, которую заказывают читатели этой статьи, — замена оси / вала в сборе. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И СПИСОК

---

ШРУСы

Пыльник ШРУСа

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормозную систему, замену масла, плановое ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Отличная оценка

(

1,918

)

---

Сводка оценок

См. Обзоры возле ME

TRAVIS

10 лет опыта

156 Отзывы

Запрос Travis

Travis

10 лет опыта

Запрос Travis

By Warren

Hyundai Santa Santa Fe V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -V6-2.7 -7l -v6-2.7 -7l -v6-2.7 -7l -v6-2.7 -70002

. Замена узла оси / вала CV (передняя сторона пассажира) — Хьюстон, Техас

Прибыл вовремя и сразу приступил к работе. Закончили раньше, чем ожидалось, и дали мне несколько советов о том, что нужно сделать в будущем.

от Deidre

Lincoln MKX — Замена узла оси / вала CV (со стороны водителя спереди) — Хьюстон, Техас

Трэвис был очень профессиональным и знающим. Я упоминал, что починил мою машину в рекордно короткие сроки?! Отличная работа и отличный механик. Спасибо за помощь!

ADAM

34 -летний опыт

5 Обзоры

Запрос ADAM

ADAM

34 -летний опыт работы

Запрос ADAM

СОЗДАНИЕ LEGARY

HONDA PILO Со стороны пассажира спереди) — Ланкастер, Техас

Отличное обслуживание клиентов и профессионализм. Он сделал мою жизнь намного лучше благодаря своим превосходным навыкам механика. Мой грузовик работает как новый.

от Samuel

Ford Fusion — Замена узла оси / вала CV (передняя сторона пассажира) — Десото, Техас

Адам фантастический, своевременный, знающий, профессиональный и очень дружелюбный. Он заменил обе наши оси CV в рекордно короткие сроки и сообщил нам о нескольких вещах, о которых также необходимо позаботиться!

Эфраин

20 лет опыта

81 Обзоры

Запрос Efrain

EFRAIN

20 лет опыта

Запрос Efrain

Brittany

Nissan Rogue Select L4-2.5L — Axle / CV Shaft Assage Assage Assage Assage Assage Assage Assage Assemblнная сборка (пассажир -пассажир. Front) — Hyattsville, Maryland

Эфрейн был великолепен и быстр. Очень ориентированы на решения и ответили на все мои вопросы. Сделал все возможное, наполнив мои шины воздухом и избавившись от старой поврежденной детали.

Jamie

22 -летний опыт

91 Обзоры

Запрос Джейми

Джейми

22 года опыта

Запрос Джейми

от Kayla

Hyundai Sonata L4-2. 4l -Axle / CV Shafbbly Shafbbly (Assembbly Shafbbly (Assembbly Assabbly (Assabbly Assabbly (Asembbly Shafbbly Assabbly (Axle / CV Astairbly (Axle / CV Astabbly Astabbly (Axle / CV Shafbbly Astabbly (Axle / CV Shafbbly Astabblou Передняя сторона водителя, передняя сторона пассажира) — Альта-Лома, Калифорния

Джейми был профессионален, надежен и вежлив. Он был вовремя, и с ним было легко работать. Качественная работа, рекомендую.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

P2322 Код неисправности OBD-II: Высокий уровень первичной цепи управления катушки зажигания H

P2322 означает наличие неисправности в первичной или вторичной цепи катушки зажигания, часто из-за слишком короткого замыкания проводов или коррозии масляного разъема.

Законы о безопасности детских сидений во всех штатах

Действуют законы о безопасности детских кресел, чтобы обеспечить безопасность детей во время езды в автомобиле. Доступны различные сиденья в зависимости от их высоты и веса.

Как заменить пыльник ШРУСа

A Чехлы ШРУСа защищают ШРУСы от внешнего мусора и удерживают смазку внутри шарниров. Распространенным признаком неисправности является щелкающий звук при поворотах.

Похожие вопросы

Незакрепленная рулевая тяга

Если одна рулевая тяга ослаблена, то в передней части может быть ослаблено несколько соединительных тяг. Скорее всего порвался пыльник ШРУСа, из-за чего вытекает смазка. Потеря смазки приведет к выходу соединения из строя…

У меня есть Dodge Dakota 2004 года выпуска, на котором нужно заменить ступицы передних колес. Это 4wd с ABS на всех колесах.
