Как проверить стартер на аккумуляторе

Ни один из двигателей внутреннего сгорания невозможно запустить без пускового устройства. Чтобы он заработал, необходимо создать требуемый крутящий момент на его коленчатом валу. Для этого применяется стартер, который раскручивает двигатель до номинальных оборотов.

Стартер – это электрический двигатель, который срабатывает при его непосредственном запуске. Раскручивая коленчатый вал до требуемого числа оборотов, стартер выключается и используется только при следующем запуске. В состав стартера входят следующие части: втягивающее реле, якорь, обмотки и щетки и муфта свободного хода, или как ее называют – бендикс.

При включении стартера, первым в действие вступает втягивающее реле, которое втягивает муфту свободного хода на определенное расстояние. Специальная шестерня совмещается с маховиком двигателя и после этого срабатывает обмотка возбуждения электродвигателя. Маховик приводится в движение, и коленчатый вал начинает вращаться. После запуска двигателя, стартер выключают. Электромотор перестает вращаться, а муфта свободного хода под действием пружины возвращается в исходное положение, так как пропало питание на втягивающем реле.

К сожалению, поломка этого элемента имеет место быть тоже не так редко, как кажется на первый взгляд. Главной особенностью всех поломок стартера – это то, что они происходят в самый не подходящий момент, когда автомобиль срочно нужен в рабочем состоянии. Все системы работают исправно, а двигатель автомобиля никак не может запуститься. В этом случае, можно обратиться к специалистам станции технического обслуживания. Однако, за свои услуги работники берут довольно много денег, поэтому, рекомендуем вам провести проверку стартера от аккумулятора самостоятельно. Сделать это совсем не сложно, главное следовать изложенным ниже инструкциям.

Неисправности стартера и их причины

Все неисправности пускового устройства можно условно подразделить на две категории:

1. Механические.

2. Электрические.

1. Поломки механической части стартера возникают из-за банального износа частей и деталей. Износ, чаще всего происходит из-за не правильной эксплуатации пускового устройства. Примером неправильного использования можно назвать допуск работы стартера при запущенном двигателе. В исключительных случаях, механические неисправности могут стать причиной появления неисправностей электрической категории.

2. Электрические неисправности заключаются в отсутствии питания на контактах стартера, замыкании электрических обмоток, обгорании контактов и отказе в работе таких частей, как втягивающее реле.

Прежде чем приступать к проверке стартера, необходимо четко определиться, что именно случилось с пусковым устройством. Среди самых распространенных неисправностей, стоит отметить следующие поломки:

1. Вал стартера не разворачивается, то есть пусковое устройство не срабатывает.

2. Стартер запускается. Оценка его работы производится на слух. Однако, при этом, коленчатый вал двигателя остается неподвижным.

3. Число оборотов стартера не соответствует норме. Он вращается слишком медленно и не создает требуемого крутящего момента на коленчатом валу.

4. После запуска силового агрегата стартер не выключается и продолжает вращаться. Данный режим является аварийным и может навредить механическим частям стартера.

Этапы выполнения работы

Вся проверка работоспособности пускового устройства выполняется в соответствии со следующей последовательностью:

1. Демонтаж нерабочего элемента.

2. Проверка работы втягивающего реле.

3. Диагностика неисправностей якоря.

4. Оценка состояния щеток и обмотки.

5. Диагностика неисправностей бендикса.

Для проверки стартера его необходимо, в первую очередь, демонтировать с двигателя, подробнее как снять стартер. Для этого снимают клемму аккумулятора, откручивают все контактные соединения электропроводки и выкручивают гайки крепления. После этого неисправное устройство снимают с автомобиля и зажимают в тисках. Старайтесь не прилагать для этого больших усилий, иначе есть риск испортить корпус стартера.

Видео — Как проверить стартер самому без стенда

Проверка работы всего устройства

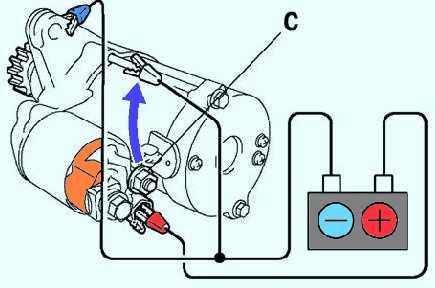

Для этого, вначале, оба провода подключают к двум контактам на втягивающем реле, а их общий конец подсоединяют к плюсу аккумулятора. Минус необходимо присоединить к корпусу устройства. Если стартер начал вращение, то проблема коснулась только втягивающего реле.

Диагностика реле

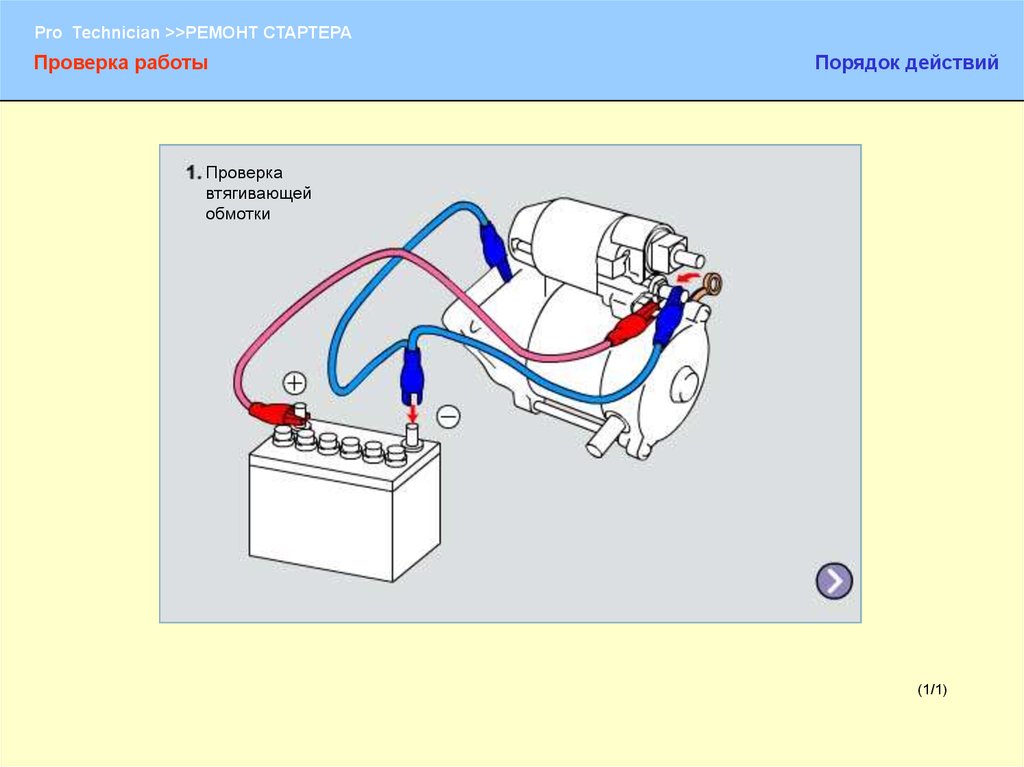

Проверка реле выполняется, примерно, таким же образом, только на этот раз на втягивающем реле используется только один контакт. Если шестерня выдвинется наружу с характерным щелчком, это означает, что втягивающее реле работает исправно и проблемы стоит искать в другом месте.

Как проверить якорь и щетки стартера

Эта проверка выполняется в том случае, когда первые два этапа не дают положительных результатов. Для этого напряжение подается только на сам стартер. В этом случае невозможно определить одно из двух, однако это станет поводом для разборки устройства. После этого, уже точно станет известно, в чем проблема стартера.

Проверка работы бендикса

Чтобы проверить бендикс, необходимо при помощи мягкой прокладки зажать его в тисках. Дело в том, что муфта стартера имеет возможность вращаться только в одну сторону. В том случае, если она может проворачиваться в разные стороны – это означает, что бендикс находится в неисправном состоянии.

Обнаруженные вышеперечисленные неисправности подлежат устранению. На этом работы по проверке стартера заканчиваются. Будем надеяться, что данную процедуру вы в состоянии провести сами, так как она не требует от вас особых навыков электрика или слесаря.

Как проверить стартер: работоспособность и элементы

Чтобы проверить стартер, нужно иметь необходимые знания про устройство автомобиля и о принципе работы этого механизма. Как показала практика, иногда диагностика требует полного демонтажа, но бывают случаи, когда достаточно проверить только одну деталь, даже не снимая ее с автомобиля.

Содержание статьи

• 1 Проверка, не снимая с авто
• 2 Проверка элементов: обмотки и щетки
• 3 Основные неисправности стартера
• 4 Видео «Как самостоятельно проверить стартер»
  • 4.1 Похожие статьи

Проверка, не снимая с авто

В первую очередь необходимо определить, где именно расположен стартер. Как правило, он находится в зоне трудной доступности, но, если постараться, можно дотянуться до него рукой. Чтобы проверить данный механизм, совершенно не обязательно лезть под автомобиль и пачкать свою одежду. Можно заодно проверить, заряжена ли батарея. Никто не убережен от забывчивости. К примеру, она могла разрядиться от того, что ближний свет фар остался включенным.

После проверки аккумулятора можно приступить непосредственно к диагностике. Проверка стартера требует наличия вольтметра, но, если его нет, то в любом специализированном магазине можно приобрести себе такой за вполне приемлемую сумму.

Перед тем как проверить втягивающее на стартере, нужно найти его положительную клемму. Она представляет собой толстый провод в характерной оплетке, который идет от аккумулятора к большому болту на самом стартере. Именно на эту клемму и одеваем так называемый «крокодильчик» красного (плюсового) провода нашего прибора, а его черный провод подсоединяем к массе автомобиля. Чтобы проверка стартера прошла успешно вам понадобиться помощник, который на данном этапе должен повернуть ключ зажигания. После этого, если все хорошо, стрелка вольтметра должна показать напряжение 12 В, а сам стартер должен издавать характерные щелкающие звуки. В случае меньшего значения проблемным является сам аккумулятор либо замок зажигания.

Даже если при слишком низком напряжении стартер работает, это все равно проблема. Решение вопроса насчет того, как проверить стартер без его демонтажа требует, как можно более длинной отвертки с качественной прорезиненной ручкой из пластмассы. Теперь необходимо отсоединить соответственный провод от втягивающего реле, который идет от выключателя зажигания. Потом концом отвертки нужно закоротить клемму с болтом, от которой и был отсоединен данный провод. Таким образом, это позволит частично решить вопрос, касающийся того, как проверить втягивающее на стартере. Ведь благодаря этому действию ток с аккумулятора напрямую поступит к реле, и если все получилось, то это значит, что оно чересчур износилось. Также есть вероятность того, что сам замок неисправен, а это требует его немедленной замены.

Проверка элементов: обмотки и щетки

И вот стартер не хочет крутиться. Что же делать? На данном этапе желательно проверить его щетки и обмотку. Наиболее простым методом является использование двенадцати-вольтовой лампочки с парой проводков, которые нужно подсоединить к массе и щеткодержателю. При этом желательно проверить, подключен ли стартер к аккумулятору, если да – хорошо. Если лампочки загорятся, то это означает, что щетки утратили свою целостность, а это предусматривает их замену.

Я советую для того, чтоб проверить, цела ли обмотка, использовать вышеупомянутые лампочки с проводами. В данном случае один из них нужно прикрепить к корпусу самого стартера, а второй — к выводу его обмотки. В целом, проверка этих двух элементов является достаточно простым процессом. Для этого можно снять сам стартер. Что же касается вопроса удобства, то все манипуляции поможет провести стенд проверки генераторов и стартеров.

Основные неисправности стартера

Чтобы полностью проверить работоспособность этой детали вам понадобится стенд для проверки стартеров. Одной из самых частых неполадок является проблема чересчур медленного проворачивания двигателя. Для этого необходимо проверить аккумулятор, так как уровень напряжения в нем должен достигать 12,6 В. Также все его провода и клеммы должны быть в приемлемом состоянии. Также в таком случае нужно следить за показателем вязкости моторного масла, который имеет привычку изменяться в условиях низких температур, что снижает способность коленвала к вращению.

Также после манипуляций с двигателем, которые изменили его характеристики, существует вероятность того, что старый стартер будет находится под гораздо большей нагрузкой, нежели ранее.

В таком случае необходимо его заменить более подходящим. Как показала практика, еще одной причиной данной проблемы могут являться неполадки с силовым блоком, повреждения самого мотора или же неважный контакт электромагнитного выключателя. В любом случае знание того, как проверить стартер, всегда пригодится.

Когда же он попросту потерял способность проворачивать коленвал, причина может быть в загрязненности соединений акб или же в наличии коррозии. Перед тем, как проверить работоспособность стартера, следует тщательно осмотреть сам аккумулятор. Если сам механизм вращается, но коленвал — нет, проблемными деталями могут являться муфта или маховик, так как именно они энергию вращения на двигатель. Следует проверить состояние всех зубцов этих деталей, что можно сделать через соответственное монтажное отверстие данного механизма. Лучше всего будет его снять и положить на стенд проверки генераторов и стартеров, чтобы как следует осмотреть состояние компонентов.

Важно знать не только как проверить стартер, но и как его правильно установить обратно после снятия. Нестабильности в его работе очень часто приводят к поломкам двигателя, что означает колоссальные денежные расходы.

Если же механизм не вращается без шума от электромагнитного выключателя или не вращается, но шум слышен, это может быть из-за низкой плотности электролита в акб или же из-за его чересчур низкого уровня. Мультиметр поможет сделать необходимые измерения. Когда же при попытке запуска мотора раздается своеобразный лязг, это свидетельствует о повреждении гибкой диафрагмы и маховика, изношенности щеток, низком напряжении в акб или же о неподходящем соленоиде. Практически во всех случаях желательно снять целый механизм и положить его на стенд проверки генераторов и стартеров, чтобы понять в чем, собственно, проблема.

Тем не менее, какой бы не была проблема, она всегда решаема. Необходимо только наличие желания, умений и знаний устройства автомобиля, чтобы все ремонтные работы прошли гладко и надежно.

Видео «Как самостоятельно проверить стартер»

Видео о том как проверить любой стартер без специальных приспособлений и стендов.
