Как проверить втягивающее реле стартера

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления поломок и способы их устранения.

Как все работает?

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производится посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.



Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

1. Износ его элементов;
2. Выгорание контактных пластин, установленных в крышку корпуса;
3. Обрыв или перегорание обмотки катушек реле;
4. Заедание якоря.

Появление этих неисправностей может вылиться:

1. В несрабатывание стартера при запуске;
2. Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
3. Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

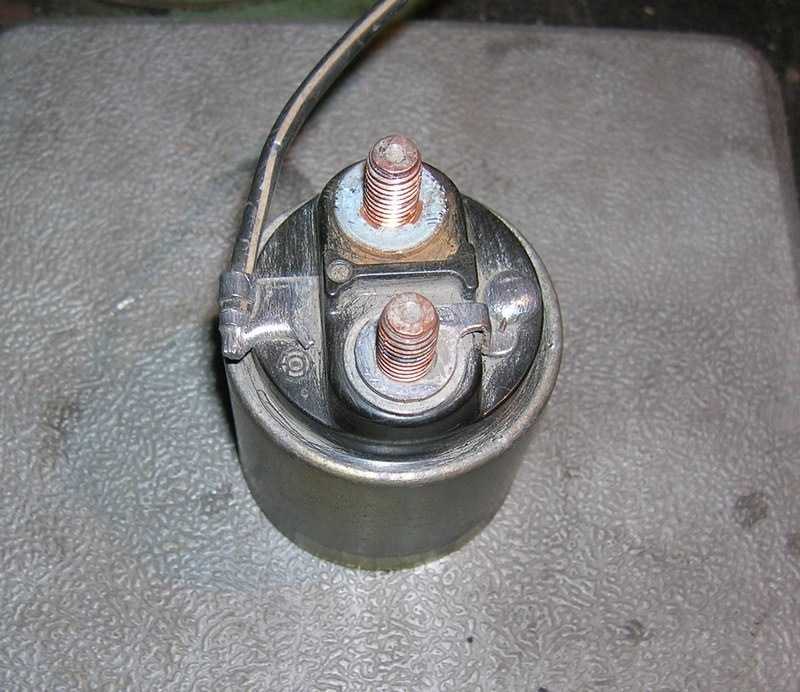

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.



Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Читайте также:

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Читайте по теме: Как проверить стартер и втягивающее реле.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.



Далее новое реле ставиться на стартер и затягивается болтами крепления. Затем уже стартер устанавливается на свое место.

Втягивающее реле стартера — назначение, проверка и ремонт

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

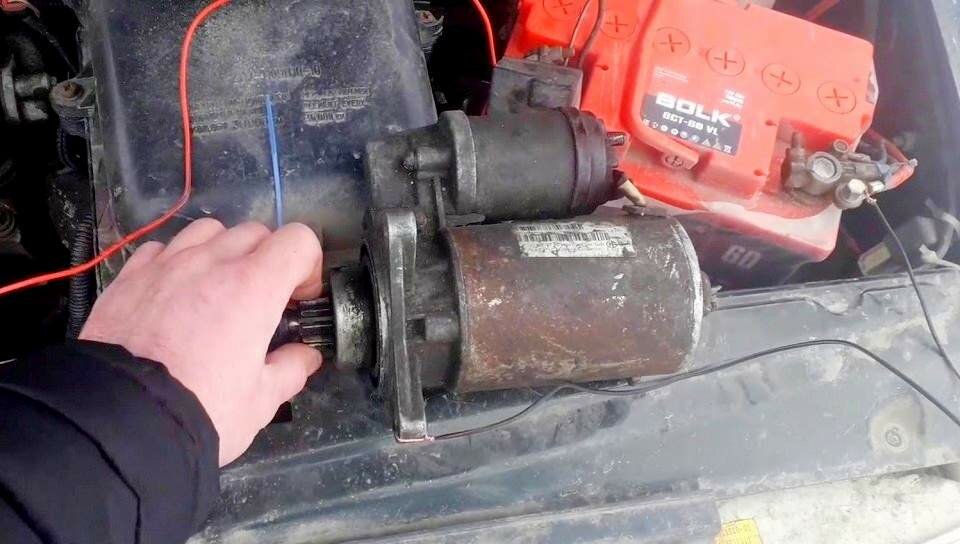

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
   • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
   • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
  • в первом случае поможет замена контактов,
  • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
• Теперь останется собрать втягивающее реле и проверить его работоспособность.
• Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Стартер щелкает, но не крутит, почему не крутит стартер, причины и как их устранить. Почему стартер щелкает, но не крутит. Причины неисправности стартера.

Для современного человека транспортное средство уже давно не роскошь, а обычное средство передвижения. И довольно часто при движении могут возникать самые разные неисправности. Поэтому автовладельцы должны знать хоть какие-то нюансы в работе автомобиля, а, иногда, и уметь устранять неполадки самостоятельно. Всем известно, что основным узлом пускателя двигателя является стартер. Чтобы запустить двигатель, он должен раскрутить его на валу до скорости вращения. Однако не редко бывает так, что стартер щелкает, но не крутит. И на это есть масса причин, о которых должен знать каждый автолюбитель, если такая проблема возникает в дороге.

Содержание

• Пусковое устройство
• Втягивающее реле стартера, почему оно не работает
• Стартер щелкает, но не крутит, проверьте аккумулятор
• Стартер не крутит, а щелкает, проверьте массу тела с двигателем
• Стартер не крутит, проверьте массу двигателя
• Стартер не крутит, проверьте контакты реле концевика
• Стартер щелкает, но не крутится, возможны поломки стартера
• Советы профессионалов

Пусковое устройство

Стартер представляет собой сложный механический агрегат. Без него любое транспортное средство будет обыкновенной железной грудью, а в его некачественной работе любая машина всегда долго заводится. Но, прежде чем перейти к причинам плохой работы стартера, нужно знать, из чего он состоит:

1. Пружинное кольцо.
2. Направляющая втулка.
3. Механизм привода корпуса.
4. Весна.
5. Ведущий муфты.
6. Конус.
7. Пин.
8. Слеза.
9. Ведомая трещотка с шестерней.
10. Фланцевый эксцентрик.
11. Упорная шайба.
12. Приводной механизм.
13. Ось.
14. Рычаг.
15. Ядро.
16. Корпус реле.
17. Обмотка тягового реле.
18. Контактный диск.
19. Контактный болт.
20. Кисть.
21. Коллектор.
22. Рамка.
23. Якорь.
24. Обмотка.
25. Крышка.

На некоторых моделях современных автомобилей стартеры снабжены дистанционным управлением, основными частями которого являются приводной механизм, электромагнитное тяговое поле, электродвигатель постоянного тока.

Втягивающее реле стартера, почему не работает

Имеется ряд признаков неисправности втягивающего реле:

1. Стомтер вообще молчит.
2. Стартер крутится хорошо и гудит, но не прокручивает мотор.
3. Сцепление с маховиком не включает бендикс, корки и мотор не крутит.
4. Срабатывание втягивающего реле, но мотор не прокручивается.

Проверить втягивающее реле очень просто. Нужно подать напряжение от аккумулятора на управляющий вывод реле (провод легко отличить, он самый тонкий). Если двигатель прокручивается, то проблема во втягивающем реле. Возможно сгорели пятые контакты. Для устранения проблемы нужно снять реле и почистить пятаки. Однако следует учитывать, что это реле долго не прослужит, так как на заводе был нанесен слой, противостоящий электроэрозии. Сейчас слоя нет, поэтому неизвестно, когда снова произойдет обгорание контактов.

Стартер щелкает, но не крутит, проверьте аккумулятор

Нередко причиной данной проблемы является разряженная или плохо заряженная аккумуляторная батарея. Проверить, заряжен ли аккумулятор, достаточно просто. Нужно снять минусовую клемму и измерить напряжение. Если оно меньше девяти вольт, то виновником проблемы действительно является аккумулятор и его необходимо зарядить. Однако после зарядки аккумулятора необходимо задуматься о причинах, приведших к его полной разрядке, так как не факт, что завтра он также не разрядится.

Стартер не крутит, а щелкает, проверьте массу тела с двигателем

Также стоит проверить массу кузова с двигателем. Если он неправильный, необходимо использовать другую проводку «Масса» и попытаться снова запустить двигатель.

Стартер не крутит, проверьте массу двигателя

Для проверки массы мотора вам понадобятся «крокодилы» для сигарет. Они должны быть подключены одним концом к двигателю, а другим — к минусу аккумулятора. Место соединения следует тщательно очистить. Затем заводим мотор, если машина стала легче, а напряжение увеличилось, то это говорит о том, что надо чистить массу.

Стартер не крутит, проверьте контакты реле концевика

Если стартер не крутит, обязательно обратить внимание на контакты реле концевика. В некоторых случаях они могут переборщить. Но если с ними все в порядке, то скорее всего неисправность самого механизма и надо либо полностью разбирать стартер, либо заменять.

Стартер щелкает, но не крутится, возможны поломки стартера

На стартере могут возникать следующие поломки:

1. Деформация или поломка штекера в проводе Бендикса.
2. Замыкание или обрыв одной из обмоток стартера.
3. Сильный износ щеток и втулок.
4. Подгорание провода питания, соединяющего обмотку стартера и тяговое реле.

Советы профессионалов

Если возникли проблемы со стартером, не тяните с ремонтом, так как есть риск «заглохнуть» прямо посреди дороги. Стоит отметить, что каждый конкретный случай сложного запуска транспортного средства индивидуален. Выше собраны наиболее распространенные причины данной неисправности.
