Как проверить автомобильный стартер тестером. Проверка стартера автомобиля с помощью мультиметром. Диагностика щетки, обмотки и бендикса стартера

17 ноября 2016

Стартер испытывает при работе серьезные механические нагрузки, поэтому по прошествии нескольких лет эксплуатации автомобиля всегда есть риск поломки данного узла. Если при повороте ключа зажигания авто отказывается заводиться, то одной из причин этого может быть непосредственно поломка стартера. Далее расскажем, как определиться с узлом, ответственным за возникновение неисправности и как проверить стартер на работоспособность.

Предпосылки для проведения диагностики рассматриваемого узла

Перечислим признаки, указывающие, что именно стартер является причиной невозможности запуска двигателя:

1. Не слышно его срабатывания при повороте ключа зажигания в замке.
2. Стартер не отключается после запуска мотора.
3. Коленвал при вращающемся якоре устройства не проворачивается, и машина не может завестись.
4. При срабатывании слышен сильный посторонний шум, скрежет.

Прежде чем снимать агрегат и проводить его проверку, нужно исключить простые причины подобного поведения машины. Необходимо сперва убедиться, что провода, связывающие аккумуляторные клеммы и непосредственно стартер имеют надежное соединение.

Батарея также не должна быть разряжена. Если под рукой нет мультиметра, просто включите фары и подайте звуковой сигнал. Если свет тусклый, а звук недостаточно громкий, то аккумулятор, скорее всего, разряжен. В этом случае придется «прикуривать» от другого авто или заряжать батарею.

Дальнейшая диагностика «на месте» без демонтажа устройства

Если причина не в разряженной батарее, выполните следующее:

1. С выводов замка зажигания отсоедините провода и кратковременно замкните их между собой. Если стартер при этом сработает, то неисправен просто замок. В этом случае нужно будет завести мотор, поставить провода на место и продолжить движение.
2. Если описанный способ не помог, а замок зажигания исправен, для дальнейшей проверки понадобится дополнительный высоковольтный провод. Один конец его соедините с выводом тягового реле, а другим прикоснитесь к плюсовой клемме батареи. Срабатывание стартера укажет на разрыв в цепи от тягового реле до аккумулятора.

Если все описанное выше не заставило стартер работать, то причина невозможности запуска двигателя кроется именно в этом механизме. Его нужно будет демонтировать и следовать дальнейшим инструкциям, описывающим, как проверить исправность детали.

Если стартер не раскручивает коленвал?

Это одна из наиболее частых поломок стартера. На неисправность может указывать явно слышный холостой звук его работы при включении зажигания. Это значит, что венец маховика коленвала мотора не вошел в зацепление с бендиксом стартера (шестерней обгонной муфты). Реле просто не может выдвинуть вперед шестерню, из-за чего, вращаясь сам по себе, стартер не раскручивает двигатель.

Проверять в этом случае нужно и втягивающее реле, и бендикс, так как оба механизма могут служить причиной поломки .

Проверка бендикса

На этом этапе снимать стартер не потребуется. Проверить устройство можно так:

• включите передачу,
• выжмите тормозную педаль,
• запустите стартер.

Бендикс будет нуждаться в ремонте или замене, если в ходе описанной проверки будет слышен металлический звук вращающегося якоря. Это говорит о пробуксовке бендикса. Если же ничего подобного вы не услышите, то придется переходить к проверке втягивающего реле.

Проверка втягивающего реле

Для осуществления проверки стартер потребуется сначала демонтировать. Для этого сначала от устройства отсоединяются подходящие к нему провода, затем откручиваются два или три болта крепления. Обычно работа проводится в смотровой яме.

После извлечения из подкапотного пространства рассматриваемой детали нужно очистить ее от грязи, а контакты зачистить «наждачкой» для удаления окисленных отложений. Далее:

1. Подготовьте заранее пару проводов для «прикуривания» с «крокодилами», а диагностируемое устройство расположите рядом с АКБ.
2. Первый провод подсоедините одним концом к плюсовой клемме батареи, другим — к плюсовому выводу втягивающего реле (где большая гайка).
3. Второй провод подключите к минусовой клемме аккумулятора.
4. Свободным концом «минусового» провода коснитесь корпуса детали.

Если при этом в районе втягивающего реле будет отчетливо слышен щелчок, то можно констатировать исправность стартера автомобиля или хотя бы проверяемого компонента устройства. Если же ничего не произойдет, то втягивающее реле необходимо поменять или отремонтировать.

Проверка электродвигателя устройства

Если при включении зажигания слышны лишь щелчки тягового реле, то помимо неисправности контактов реле причина может крыться в нерабочем электродвигателе стартера. Проверить его состояние можно следующим способом:

1. Зажмите демонтированный из моторного отсека агрегат в тиски (т. к. наша цель — заставить электродвигатель вращаться).
2. Снова понадобятся высоковольтные провода с «крокодилами». Схема подключения будет примерно та же — «минус» АКБ соединяется с корпусом устройства, а «плюс» вместо управляющего ввода подсоединяется к нижнему контактному болту тягового реле.

Якорь рабочего стартера при этом начнет вращаться со скоростью 5000 об/мин (почему его и нужно зажать в тисках или в крайнем случае придавить ногой). Если же вращения не происходит, электродвигатель стартера неисправен и подлежит замене.

Как проверить стартер, когда автомобиль не заводится — об этом стоит знать и профессионалам, и любителям. Обычно эта важная деталь выходит из строя не моментально — стартер постепенно намекает о неполадках в работе и поэтому так важно внимательно прислушиваться к его работе. Для проверки имеются специальное приспособление — мультитестер. Им прозванивают после того, как разбирают стартер, его составляющие — щетки, обмотку, якорь.

Обычно возникает первый вопрос автомобилистов “Как проверить стартер на аккумуляторе?”. Эта манипуляция поможет быстро определить, правильно ли работает стартер. Но кроме щелчков, расшифровать которые сможет только опытный профессионал, вы ничего не услышите. Когда вы замыкаете клеммы с выводами на корпусе стартера и втягивающем реле, сразу можно увидеть — крутится ли моторчик, как срабатывает само реле.

Проверка стартера с помощью аккумулятора

При тестировании с помощью аккумулятора проверка стартера происходит так: клемму со знаком минус присоединяют к корпусу, а плюсовую — к верхней клемме реле. Если все исправно, мотор шестерни прокручивается, в бендикс выносится. От аккумулятора проверка самая простая и быстрая.

Как проверить втягивающее реле стартера — это следующий вопрос автомобилистов. Для этого к реле подключают клемму со знаком “+”. а минусовую — к корпусу стартера. В этом случае признаком исправности станет выдвигающаяся шестерня бендикса, которая сопровождается особым щелчком.

А вот проверка втягивающего реле стартера может столкнуться с такими проблемами, как подгоревшие контакты, заклинивание якоря, перегоревшее реле или обмотка стартера. Как проверить реле стартера, всегда подскажут бывалые водители и автомастера.

Проверяем щетки стартера

Как проверить работу щеток стартера? Есть несколько популярных способов. Для этого понадобится лампа в 12 вольт, когда один конец ее вывода набрасывают на щеткодержатель, а второй — на корпус.

Лампочка при этом должна загореться. Если этого не произошло, щетки стоит заменить. так как это признак наличия пробоев в защите.

Еще один способ — сделать это мультиметром, если стартер разобран. Не должно быть замыкания на массу. Стоит с помощью омметра измерить сопротивление между щеткодержателем и основной пластиной. Сопротивление в таком случае должно стремиться к бесконечности.

Не помешает и визуальный осмотр — снятый стартер осматривают на предмет целостности втулок, якоря, обмотки, щеток, коллектора. Если втулки будут излишне сработаны, может при запуске быть недостаточной сила тока, а испорченный коллектор станет причиной износа щеток, что в свою очередь может повлиять на межвитковое замыкание.

Бендикс и его работоспособность

Чтобы проверить стартер, важно быть уверенным в работоспособности бендикса. Это делается достаточно просто — корпус обгонной муфты следует аккуратно зажать в тиски (лучше это сделать через мягкую ткань) и попытаться покрутить его в обе стороны. Если он проворачивается — это признак неисправности. Все попытки его повернуть в другую сторону должны стопориться. Причиной может стать съеденные зубья на шестерне. Проверяться это может с помощью визуального осмотра. Можно полностью разобрать стартер и очистить его от грязи, застаревшей смазки.

Для того чтобы проверить работу стартера, важно оценить состояние его обмотки. Для этого есть специальный прибор — дефектоскоп. Но его можно заменить обычной лампой накаливания в 220 В по принципу проверки щеток. Для этого лампочку мощностью до 100 Вт нужно подключить последовательно в цепь между обмоткой и корпусом статора. При этом один проводок прикрепляется к корпусу, а второй — к выводу обмотки.

Если лампочка загорится — это признак пробоя. Таким же способом можно проверить обмотку ротора стартера своими руками — в сеть включается контролька, один вывод которой присоединяется к пластине коллектора, второй — к сердечнику. И в этом случае загоревшаяся лампочка будет поводом заняться, в лучшем случае, перемоткой ротора, или его полной заменой.

Якорь стартера: с какими проблемами можно столкнуться

Проверка якоря стартера проводится при напряжении 12В. Напрямую с аккумулятора — на стартер, обходя реле. Когда стартер прокручивается. это означает, что с ним все хорошо. Если этого не происходит — есть проблемы или со стартером, или со щетками. В случае, когда стартер не крутится, его нужно разобрать и проверить мультиметром.

Как проверить якорь стартера и какие проблемы можно выявить? Это может быть:

• пробой в области обмотки на корпус;
• нарушение пайки коллекторных выводов;
• замыкание обмотки между витками.

Довольно часто диагностика стартера выявляет дефекты якоря, когда из-за выгоревших ламелей нарушаются контакты между шинкой и “петушком”, происходит износ коллектора и, как следствие, щеток.

Обычно поломки случаются в самые неподходящие моменты, когда нет возможности тут же снимать стартер, ротор. Как проверить стартер в походных условиях дороги, когда нет гаража и автосервиса рядом? У каждого опытного автолюбителя имеется свой проверенный способ. Важно проверить стартер на работоспособность перед тем, как отправляться в ответственный путь.

Одна из главных деталей автомобиля – стартер. И хоть машина без проблем сможет проехать много километров, завести её с не налаженным стартером будет практически невозможно. Существует множество случаев, когда именно эта составляющая выходит из строя в самый неподходящий момент. Вы пытаетесь завести машину, вновь и вновь проворачивая ключ, а место зажигания слышите тишину. Тогда то и возникают мысли, может это аккумулятор, проверяете – рабочий, вся проводка в норме и вот именно в этот момент понимаете, что стало виновником ваших бед.

И оказывается им непременно стартер, который по эксплуатации ещё не должен выйти из строя, но по каким-то причинам отказывается выполнять своё предназначение. В этот момент приходится жертвовать своими запасами финансов и бежать в ближайший автомагазин за новой деталью. Чтобы избежать таких казусных ситуаций, необходимо знать, способы проверки стартера до того, как он откажет вам в работе и как можно устранить все возникающие неисправности детали.

Как проверить стартер при его неисправности.

Если вы не можете завести ваш автомобиль, то возможно причина в поломке стартера. При этом его необходимо отсоединить от машины. Если же стартер исправен, то достаточно замкнуть отвёрткой выводы втягивающего реле и ваш «железный конь» снова на ходу. Если вы определили, что стартер исправен, но при замыкании не происходит знакомых «дыр-дыр-дыр», то вам необходимо проверить реле стартера.

Как проверить реле стартера?

Первое что необходимо это снять стартер с двигателя. Затем соедините вывод втягивающего реле с положительным выводом АКБ, а корпус стартера с отрицательным. Если стартер исправен, то якорь выдвинет шестерню, и вы услышите характерный щелчок. Если же вы так и не дождались щелчка, то возможно втягивающее реле неисправно. Поломка этой детали бывает из-за подгорания контактов, заклинивания якоря (коррозия или грязь) или перегорание обмотки. Если у вас ничего не выходит, то лучше обратитесь к специалисту, он не только посмотрит ваше авто, но и объяснит вам, как проверить втягивающее реле стартера.

Что такое якорь стартера?

Якорь стартера – это сердечник и вал, в пазы которого укладываются коллектор и обмотка. Часто стартер может выходить из строя именно по причине замыкания электрообмотки. Эта ситуация может возникнуть при перегреве, когда стартер крутит новый аккумулятор. В течение 10-20 секунд пропадает сила тока, и стартер начинает перегреваться, от этого плавится обмотка и провода замыкает. Определить отказ детали по данной причине можно при внешнем осмотре якоря. Чтобы избежать этой поломки необходимо своевременно подвергать детали осмотру.

Где и как проверить якорь стартера?

Проверять якорь стартера лучше всего со специалистом, особенно если вы мало чего в этом понимаете. Но можно и следовать неким инструкциям, которые помогут в совершении этого действия:

• необходимо взять обычную контрольную лампу на 220 ВТ
• включить её на разрыв через обмотку якоря на вал.

С помощью этих простых операций вы сможете определить, насколько всё плохо или хорошо.

Как проверить катушку зажигания?

Если после всех ваших действий машина не приходит в движение, то пришла очередь катушки зажигания. Как проверить катушку зажигания знает почти каждый опытный водитель, но если вы совершенно не понимаете что это и как с ним справиться, то следующая информация для вас.

Самый необходимый прибор для проверки катушки это омметр, который можно приобрести в любом авто или электромагазине, ключ с трещоткой на 10мм и помощник.

В первую очередь нужно провести зрительную оценку: трещины, сколы или влага. Проверяем наличие искры. Кто не знает, как это сделать, то достаточно выключить зажигание, снять наконечник со свечи, подсоединить к наконечнику запасную свечу, затем, прислонить к металлической части двигателя и последний этап, прокрутить двигатель, чтобы увидеть проскакивает искра или нет. Так необходимо повторить со всеми цилиндрами. Если омметр не выявил неисправности, то это ещё не значит что катушка в порядке и стоит заменить её на новую. Только в этом случае можно обезопасить себя полностью.

Прокрутка стартера.

Одна из самых распространенных неисправностей стартера, это его прокрутка. стартер крутит, в чём причина?

В основном таким неполадкам виной бендикс. При этом стартер прокручивают в холостую, чувствуется, что он развивает огромную скорость, но сам двигатель стоит на месте. Не нужно сразу бежать в автомагазин и покупать тяговое реле, достаточно просто заменить старый бендикс. Так же возможно причиной является и редуктор, так что в любом случае необходимо снимать и разбирать стартер.

Как проверить работу стартера самостоятельно?

Многие из мужчин любят самостоятельно чинить все неполадки связанные с работой стартера. Самое главное выражение поломки стартера это то, что вы не можете завести двигатель. Не обязательно сразу вызывать эвакуатор, чтобы отвести авто в мастерскую, когда можно проверить и устранить неполадку самостоятельно.

Если вы проворачиваете ключ зажигания, а при этом не слышите вращения двигателя, то возможно оборвался провод от аккумуляторной батареи. Если же стартер работает, но не вращает мотор, значит, из строя вышло втягивающее реле.

Существует некоторые способы, как проверить стартер на его пригодность, но при этом необходимо знать принцип работы механизма, которая, по сути, совсем проста. Когда хозяин автомобиля прокручивает ключ в замке, втягивающее реле осуществляет зацепление шестерни, которая находится на вале стартера. Электрические контакты замыкаются, и выдаётся искра, которая способствует вращению коленчатого вала и мотор начинает работать. Зная принцип действия всех механизмов в вашем авто бы с лёгкостью сможете обнаружить и устранить любые неполадки, например . Стоит отметить, что , вы можете избежать одну из причин поломки стартера или других деталей двигателя.

Проблемы с пуском двигателя могут возникнуть неожиданно даже на новом автомобиле. Поскольку подобная ситуация практически всегда является следствием незначительных неполадок в системе запуска, а не серьезными нарушениями в работе силового агрегата, поэтому, необходимо знать, как проверить стартер. Эта процедура не составит особой сложности, для ее проведения не потребуется никаких сложных инструментов и дополнительных устройств (кроме проверки детали на специальном стенде). Единственное, что не помешает, это помощь друга.

Как проверить исправность стартера без снятия его с автомобиля

Перед выполнением этой процедуры необходимо определить местонахождение элемента в подкапотном пространстве, и обеспечить доступ к нему. Также стоит обязательно проверить заряд аккумулятора, поскольку причиной, по которой невозможно запустить силовой агрегат зачастую является именно он. Если же батарея автомобиля заряжена и функционирует нормально, нужно проверить стартер мультиметром. Этот прибор является универсальным и позволяет измерять напряжение в электрической сети любого транспортного средства. Приобрести это устройство не составит особого труда, к тому же его стоимость вполне приемлема.

Итак, рассмотрим вариант, как проверить работоспособность стартера при помощи тестера. На стартере автомобиля находится болт, к которому от источника питания подходит провод. Именно на него необходимо подцепить плюсовой «крокодильчик» вольтметра, а минусовой провод – накинуть в любом удобном месте на массу, после чего попросить помощника запустить силовой агрегат. Исправный элемент должен издавать характерные щелчки, а на индикаторе вольтметра отображаться напряжение величиной в 12 В. В случае его отсутствия либо явного снижения, деталь нуждается в ремонте.

Существует и самый простой способ проверки работоспособности стартера, для которого потребуется лишь мощная отвертка с хорошо изолированной ручкой. Суть его заключается в том, что отверткой закорачивается минусовая клемма пускателя, с которой предварительно снимается провод, идущий от замка зажигания, с положительной клеммой втягивающего реле. Такая манипуляция позволит обеспечить подачу электрического тока напрямую к втягивающему реле стартера, и запустить его мотор. Завестись двигатель автомобиля должен лишь при наличии неисправности во втягивающем реле или замке зажигания.

Проверяем обмотку, щетки и бендикс

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля. Свидетельством износа щеток является загорание лампочки. Аналогично проверяется обмотка. Идущие от патрона лампочки контактные провода соединяются с выводом обмотки и корпусом стартера.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Как проверить стартер от аккумулятора?

Большинство автовладельцев проверяют работоспособность стартера именно таким образом, поскольку этот способ позволяет полностью проверить устройство. А когда элемент агрегатирован с коленчатым валом силовой установки, его исправность можно определить лишь по издаваемым характерным щелчкам. Именно при помощи аккумуляторной батареи проверяется работоспособность стартера так, как он должен функционировать, когда установлен на транспортном средстве. То есть, этот метод позволяет оценить, насколько элемент выдвигает шестерню и прокручивает мотор.

Для проведения этого тестирования минусовую клемму источника питания соединяют с корпусом устройство, а плюсовую – с клеммой втягивающего реле и контакта пускателя. Мотор исправно работающего агрегата должен начать прокручивать шестерню, а его бендикс должен прийти в движение, что характеризуется его выносом. Единственным минусом этого способа является то, что стартер необходимо снять с автомобиля для проведения корректного тестирования.

Проверка якоря стартера

Если аккумуляторная батарея автомобиля имеет хороший заряд, при этом бендикс остается неподвижным, причиной служит неисправность якоря. Для того чтобы его корректно проверить, элемент следует извлечь его из корпуса пускателя. Якорь перестает функционировать из-за следующих проблем:

• замыкание витков его обмотки;
• пробой обмотки, результатом которого является утечка тока вследствие его подачи на корпус устройства;
• нарушение целостности коллекторных выводов (распайка).

Суть проверки якоря заключается в измерении при помощи специального прибора сопротивления между обмотками и ротором, при этом его величина должна соответствовать максимальному числу (миллионам Ом). Если стрелка омметра показывает сопротивление в несколько Ом, следовательно, якорь нуждается в замене, либо, в случае, когда это возможно – устранении замыкания витков.

Как еще можно проверить снятый стартер?

Наиболее действенным и точным способом проверки стартера является тестирование его работоспособности на специальном стенде. Ввиду своей сложности и необходимости наличия высокотехнологического оборудования осуществить его в условиях домашних условиях будет довольно проблематично. Однако он позволяет максимально точно определить все механические и электрические характеристики устройства в различных режимах его работы. Узнать состояние якоря, бендикса, щеток, обмотки, пружин, коллектора, контактов и втягивающего реле.

Помимо этого, проверка детали на стенде позволяет определить оптимальную величину натяжения ее пружин и отрегулировать их в соответствии с этим. Также в ходе проведения этого мероприятия измеряется величина реально потребляемого устройством пускового тока. В случае отклонение ее от нормы в большую или меньшую сторону, диагностика на стенде позволяет определить причину этого, что значительно экономит время ее устранения за счет точного и правильного выявления неисправности.

Почему стартер потребляет больше пускового тока, нежели ему необходимо?

Во время работы стартера перед пуском двигателя может наблюдаться просадка тока в электросети автомобиля, свидетельством которой является потускнение индикаторов на приборной панели и снижение напряжения до 9-10 В. Все это является прямым подтверждением неисправности стартера. Большинство владельцев транспортных средств так и не понимают, как правильно измерить пусковой ток, и по какой причине он значительно превышает необходимую величину?

Причины, по которым стартер берет больше пускового тока:

1. Выработка втулок, из-за которых не обеспечивается должное вращение статора, что вызывает перегрев его деталей, являющийся причиной сокращения их эксплуатационного ресурса. Также, это может вызывать межвитковое замыкание. Поэтому, состоянию втулок необходимо обязательно уделять внимание.
2. Недостаточное количество смазки на внутреннем редукторе.

Что в итоге

Ознакомившись со всеми вышеперечисленными способами проверки стартера можно сделать следующий вывод: в случае выхода из строя нескольких элементов стартера либо его втягивающего реле, поможет только установка новой детали на автомобиль. Если же попытаться отремонтировать эти узлы, со временем все равно проявится некорректная работа стартера, помимо этого, возможно, что большинство деталей не будут подходить по размерам. Это значительно затрудняет ремонтные мероприятия.

К тому же большинство специалистов рекомендует приобретать новые элементы устройства запуска силового агрегата взамен износившихся старых, а не пытаться их отремонтировать. Также, чтобы не стать заложником непредвиденной ситуации, когда стартер не может запустить силовой агрегат, лучше не приобретать бюджетные модели комплектующих. Из всех способов проверки стартера каждый автовладелец выбирает для себя наиболее предпочтительный.

Стартер автомобиля – это часть электрического оснащения современных машин. Он обеспечивает нужную для пуска двигателя частоту вращения коленчатого вала. Это двигатель постоянного тока, черпающий свою энергию от батареи аккумулятора.

Интересный факт! Изобретатель из США Чарльз Кеттеринг в 1911 году начал работу над проектом «Электрический стартер», который впоследствии даст ему должность вице-президента в «Дженерал Моторс» и мировую славу.

Признаки неисправности стартера

Если вы заметили, что стартер не крутит мотор или крутит недостаточно быстро для запуска – это говорит о неисправности электрического характера. Проверьте, начав от аккумулятора всю цепь.

О симптомах механических скажет не работающий двигатель при работающем стартере, скрежет во время пуска и гул при работе . Здесь необходимо осмотреть: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Признаки, сулящие скорый выход из строя: стартер срабатывает не сразу — после пары попыток повернуть ключ; поздно выходит из зацепления; работает натужно при полностью заряженном аккумуляторе.

Важно! Как можно чаще проверяйте стартер и связанные с ним компоненты на работоспособность. Стартер может прослужить до 200 тыс. км. пробега, если вы будете с умом его эксплуатировать. Своевременная диагностика и профилактика значительно увеличат его жизненный ресурс.

Проверка стартера без снятия

Рассмотрим, как проверить стартер, не снимая.

Стартер не вращается при повороте ключа – посмотрите, в каком положении находится рычаг селектора. Должно быть «парковка» или «нейтрал». Убедитесь в целостности крепления проводов на клеммах и на реле стартера. Проверьте, заряжен ли аккумулятор.

При повороте ключа зажигания стартер не крутит, но слышны щелчки тягового реле при заряженной батарее — неисправны контакты реле или двигатель стартера. Если же щелчки не прослушиваются, значит, поломано тяговое реле или случился обрыв в электрической цепи реле.

Когда двигатель стартера крутит медленно , обратите внимание на напряжение – оно должно быть не менее 12 В.

Знаете ли вы? Электрический стартер применяется в автомобилях с 1920 года.

Как снять стартер

Для того чтобы снять стартер, вам понадобиться помощник и подъёмник. Если нет ни того, ни другого проводите процедуру собственноручно, она займёт около часа вашего времени. Далее действуйте по следующей инструкции:

Перед проведением снятия, убедитесь, что двигатель остыл. В противном случае, вы рискуете получить ожёг.

Как проверить стартер с помощью аккумулятора, диагностика реле

До того, как проверять стартер, не снимая с машины, убедитесь в том, что батарея аккумулятора в порядке. Можно это сделать с помощью мультиметра. Если с аккумулятором всё в порядке, можно приступать к проверке. Операция будет проводиться, с помощью вольтметра.

Перед тем, как проверить втягивающее реле стартера, найдите его плюсовую клемму. Это толстый провод, идущий от аккумулятора к болту на стартере. На эту клемму и оденьте щуп красного (плюсового) провода прибора, а провод чёрного цвета подсоедините к массе автомобиля.

Для успешной проверки пригласите помощника, который на этом этапе повернёт ключ зажигания. Если с механизмом нет проблем — стрелка вольтметра покажет напряжение 12 В, а стартер выдаст щелчки. Если значение прибора будет меньшим, то проблема в замке зажигания так, как аккумулятор уже проверен. Можно проверить стартер другим прибором. Если вы не знаете, как прозвонить стартер мультиметром, ниже приведена небольшая инструкция. Для проверки поставьте прибор в горизонтальное положение и установите стрелку мультиметра на ноль. Определите градуировку источника напряжения и переведите переключатели значений прибора в нужные вам режимы. Обязательно осмотрите все провода на предмет их целостности.

Если всё хорошо, замкните концы прибора на проверяемом участке и пронаблюдайте реакцию стрелок. Если прибор цифровой значения видны на дисплее.

Помните! На тестируемом участке должно отсутствовать напряжение до начала проверки.

Как проверить якорь и щетки

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Для проверки величины сопротивления нужная цепь подключается на выходные клеммы мультиметра, установленного в режим омметра. Исправная жила покажет сопротивление, близкое нулю, а её изоляция – значение, стремящееся к бесконечности. Таково общее правило проверки проводов и кабелей.

Диагностика бендикса

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Как определить неисправность стартера: как проверить исправность

Как определить сломался стартер

Стартер – один из важнейших элементов и составляющих автомобильного электрооборудования. Если он выходит из строя, то не все автовладельцы знают, как определить неисправность стартера и починить его.

Как и любому другому узлу авто, стартеру свойственно ломаться в тот или иной период времени. Чтобы не допускать крайних последствий и всяческих осложнений, надо научиться методике выявления проблем. Узнаем, как определить поломку стартера.

Определение неисправности на слух

Опытные водители привыкли слушать машину. И это очень хорошо, ведь нежелательную поломку любой детали можно заметить ещё в начале, определив признаки на слух. Своевременно остановленный процесс не приведёт к непоправимым последствиям, а даст возможность починить деталь.

Вот основные характерные звуки, прислушиваясь к которым, можно определить неисправности стартера:

• Прилипающий звук, возникающий при включении зажигания. При этом запуска двигателя может вообще не быть или мотор заведётся с большим трудом. Проблема этого рода указывает на несколько моментов: разряжённый АКБ, слабая фиксация клемм батареи, обрыв проводки и внутренние неисправности стартера вместе с тяговым реле;
• Звук тяжело вращающегося механизма. Это шумит якорь стартера, при условии нормальной работы тягового. Как правило, причинами такой ситуации являются: износ якорных втулок, окисление контактов, разрядка АКБ и т.д;
• Звук пробуксовки, идущий от поломанных колец муфты;
• Звук тугого перемещения или заедания. Как правило, это связано с заеданием стартерного якоря;
• Ещё один шум, связанный с отключением стартера. Как только заводится двигатель, заедает рычаг привода или тягового. При возникновении проблемы этого типа нужно сразу выключить зажигание, отсоединив провод, соединяющий устройство непосредственно с реле.

Как проверить исправность стартера и поломки

К тому же, о неисправностях стартера можно судить по различным несвойственным шумам, дающим повод задуматься о замене подшипников, ослаблении каких-либо механизмов или поломке.

Определение неисправности с помощью тестера

Стартер не вращает маховик или же делает это медленно. Очевидно, что сила кручения должна быть достаточной для запуска двигателя внутреннего сгорания. Если этого не происходит, рекомендуется начать проверку электроцепи.

Суть идеальной работы цепи сводится к следующему:

• Все контакты, включая и «массу», должны быть закреплены надёжно и плотно;
• Батарея обязана быть хорошо заряжённой;
• Провод от тягового должен быть целым и иметь хороший контакт;
• Все контакты замка зажигания обязаны исправно функционировать;
• Кабель, идущий от АКБ к стартеру, не должен быть повреждён и слабо зафиксирован.

Тем самым, на перечисленные выше неполадки стоит обратить внимание, если неисправна связь «стартер-двигатель».

Как проверить стартер от аккумулятора

Среди чисто электрических неполадок стартера принято выделять следующие:

1. Выход из строя тягового.
2. Износ коллектора якоря.
3. Ослабевание щеточной группы.

Очевидно, что на помощь человеку, если возникают проблемы, связанные с электричеством, приходят различные измерительные приборы. Как правило, опытные автомобилисты всегда держат в машине тестер, который и позволяет легко определить ту или иную неисправность стартера.

Если тестера нет, то его функции спокойно выполнит обычная 12-вольтовая лампочка.

Ниже приводится алгоритм проведения теста с помощью индикатора 12 вольт.

• Подсоединить один конец лампочки с держателем щёточного узла стартера;
• Другой конец самодельного тестера – на корпус.

Осуществляется диагностика: если лампочка загорается, то щёточный узел нуждается в замене, имеются явные пробои.

Как работает стартер

Чтобы протестировать щётки омметром, нужно измерить сопротивление между щётками и основной пластиной. Если значение не равняется бесконечности, щётки нуждаются в замене.

Проверка аккумулятором

Стартер можно проверить также аккумулятором. Процедура даёт понять, правильно ли функционирует стартер. Чтобы сделать это, нужно демонтировать стартер, поставить его на АКБ, а затем замкнуть выводы аккумулятора с концами стартера.

Точнее: минусовая клемма аккумуляторной батареи должна соединяться с корпусом стартера, а плюсовая – к верхнему концу тягового и контакта включения.

Об исправности устройства можно судить по прокручиванию моторчика и выносе бендикса вперёд. Если этого не происходит, можно чётко определить неисправность.

Отдельные проверки

Отдельно можно протестировать различные части стартера, в том числе и тяговое реле. К нему подсоединяется вывод плюса АКБ, а к его корпусу – минусовая клемма. Если реле в порядке, бендикс должен выдвигаться вперёд.

Если бендикс не выдвигается, можно определить следующие неполадки:

• Заклинивший якорь;
• Перегорание обмотки;
• Сгорание контактов реле.

Можно протестировать сам бендикс по отдельности. Корпус муфты обгонной через мягкую прокладку зажимается в тиски, а затем прокручивается вручную влево и вправо.

Бендикс стартера

Исправный бендикс не должен крутиться в обе стороны, так как это будет свидетельствовать о повреждении стопора и неисправности обгонной муфты. Понятно, что бендикс, вращающийся в обе стороны, не даст стартеру нормально прокручиваться, а лишь вхолостую.

Что касается проверки обмотки, то это делается специальными приборами, такими как дефестокоп. Опять же, если прибора нет, можно использовать лампочку, но уже на 220 В. Принцип теста сводится к обнаружению пробоев. Как и в случае с щётками, нужно подсоединить тестер одним концом на корпус, другим – к выводу обмотки. О пробое можно судить по загоревшейся лампочке.

Если используется омметр, то его показатели не должны превышать или быть меньше 10 кОм.

Проверить можно практически все части стартера, в том числе и якорь.

Видео в этой статье: как проверить стартер самому

Как видим, существует масса способов, как определить неисправность стартера на своём авто. И осуществить это можно своими руками, без применения каких-либо сложных приборов и технологий.

проверка реле стартера, как проверить реле стартера, замена реле стартера, поломалось реле стартера — что делать



 Каждый водитель сталкивался с ситуацией, когда автомобиль не заводиться. С такой проблемой могут столкнуться владельцы и старых авто и новых марок машин. Рано или поздно все детали, в какой — то степени изнашиваются и подлежат замене. Но если Вы как водитель знаете, где искать поломку, то Вы можете в таком случае сэкономить, так как Вы сможете определить причину поломки без специалиста. Поломаться может или стартер, или аккумулятор, или реле. Нас, в данном случае, интересует ситуация — поломка реле стартера.

  Давайте и приступим к информации о функциях, которые выполняют: стартер, втягивающее реле. А также ответим на вопрос: «каким образом можно проверить реле?  От чего зависит правильное действие механизма?».

  Итак, начнем

  Задача втягивающего реле стартера – это выталкивать бендекс и подача тока на мотор стартера. Говоря, на языке механическом, в процессе вращения стартера, бендикс выталкивается.

  Задача самого стартера — запускать двигатель. Фактически, этот элемент — самый главный элемент в машине.

  Чтобы рассмотреть вопрос: «с чего состоит реле?», а также для определения функций и всех деталей данного механизма — мы и подготовили следующий пункт.

Состав реле и как его механизм действует

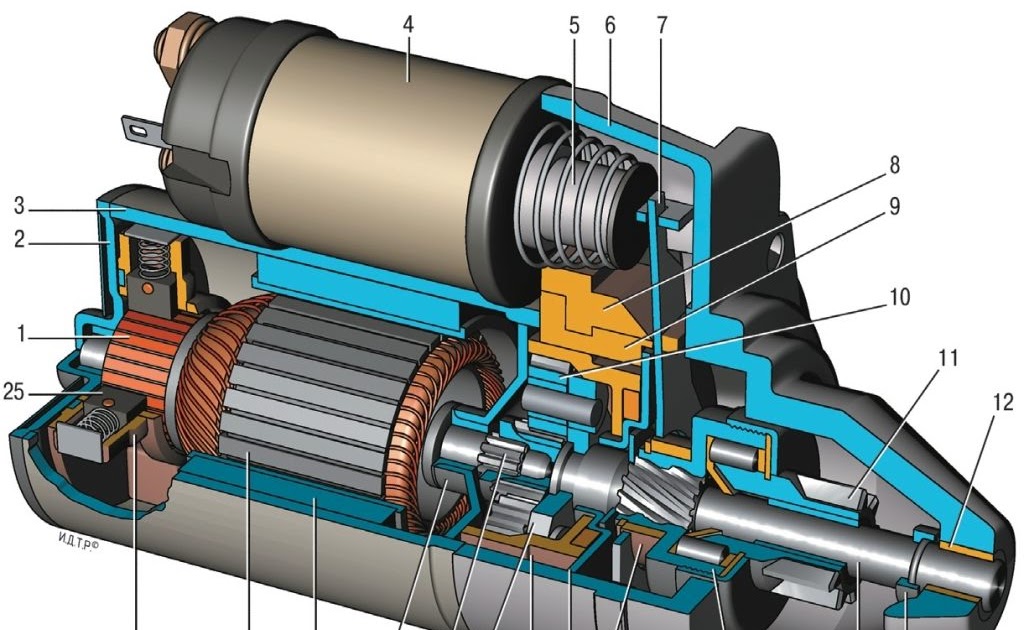

   Втягивающее реле состоит из следующих деталей: корпуса, якоря, контактов, магнитов с обмотками и возражающей пружины.

   Работа реле выстроена на основах действия электромагнетизма.

   Такая деталь, как сердечник, сделана в виде трубки, внутри трубки находится якорь, там в свою очередь — вмонтирована обмотка проволки.



 С помощью электромагнитного поля создается ток в катушке — в этот момент происходит вход якоря в сердечник. Когда прекращается подача тока — якорь находится в свободном движении. Магнит представлен парой катушек: одна втягивающая, вторая — удерживающая. Втягивающая катушка подключается к мотору и клемме управления, а удерживающая — к выводу управления, она взаимодействует с корпусом. При подаче питания на контакт, в самой катушке, образуется такой физический процесс, как магнитная индукция, способствующая образованию магнитного поля. В следствии вышеописанного процесса, возвратная пружина сжимается под воздействием якоря, а бендикс — крутиться. Бендикс соединяет стартер с автомобильной АКБ. В тот момент, когда замыкают контакты, на втягивающую обмотку получает питание от клеммы «+», ток на катушке не образуется в это время, а на якорь воздействует поле катушки, которая удерживает, за счет этого якорь остается внутри.

 В процессе запуска силового агрегата автомобиля — происходит отключение питания, затем якорь попадает в свое изначальное положение при действии на него возвратной пружины, контакты размыкаются, в данном случае происходит следующий момент бендикс выходит из сцепления.

По каким причинам реле стартера приходит в нерабочее состояние?

1) Физический износ.

2) Если контактные пластины сгорели.

3) В следствии разрушения компонентов.

4) Когда обмотка сгорела.

Как вычислить поломку реле?

  Признаки: 1) Когда Вы запускаете двигатель, а отключение стартера не происходит, а значит, он находится в состоянии вращения и это не прекращается. При всем этом слышно характерное жужжание. 2) Вращается стартер после запуска, а двигатель — не запускается. 3) Когда Вы поворачиваете Ваш ключ, который находится в замке зажигания в его изначальное положение, Вам слышен щелчок стартера, но он — не начал вращаться.

Каким образом осуществить проверку реле стартера?

  Для осуществления проверки, Вам нужно провести демонтаж стартера с двигателя. Следующий шаг — приступите к выводу реле к выводу АКБ положительному, а корпус стартера — с отрицательным. В том случае, если стартер окажется в исправном состоянии — якорь будет выдвигать шестерню, а Вам будет слышен щелчок. В том случае, если Вы так и не услышите щелчок, то скорей всего это говорит о том, что втягивающее реле находится в неисправном состоянии.

 Причиной этого может послужить: перегорание контактов, заклинивание якоря (коррозия или грязь) или перегорание обмотки.

Что нужно делать для устранения поломки?

  Вам стоит начать из того, что Вам следует отключить питание от батареи аккумулятора. Ведь, пока подключена электрическая цепь — вытягивать и ремонтировать стартер по правилам техники безопасности запрещено. Игнорирование данного правила — приведет к замыканию, или к пожару проводки.

  Чтобы начать разборку Вам необходимо хорошо очистить стартер. Затем начать откручивание гайки щеточного узла с болта реле. Теперь переходите к процессу снятия контакта с болта. Приступите к откручиванию стяжных винтов, которые крепят реле к массе и вытягиваем реле. Далее, Вам нужно открутить торц гайки и приступить к его разделению на две части. Следующий шаг — это замена старого сердечника на новый. Когда это все Вы сделаете — собирайте все в обратном порядке и проведите установку втягивающего реле. Проведите проверку данного механизма и проведите его установку в машину.  Конечный этап данного процесса — это проверка Вами данного механизма и его деталей в работе. Проверку нужно проводить обязательно! Ведь Вы должны быть уверенными, что все сделано правильно и находится в исправном состоянии.



    Итак, давайте сделаем выводы, что первыми признаками поломки реле являются:

1) При запуске двигателя, стартер не может отключится. Он очень быстро вращается и слышен жужжащий звук.

2) При повороте ключа в замке зажигания, будет слышно щелчок, это будет говорить о том что устройство включено, но стартер будет находится при этом не в запущенном состоянии.

3) Стартер при повороте ключа работает в холостую, но двигатель при этом не вращается.

    Для устранения данной поломки, Вы можете воспользоваться помощью специалистов или же провести замену данной деталей — самостоятельно. Не забывайте при замене старого реле, но новое — нужно обращать внимание на качество купленной детали (еще при покупке).

    Когда Вы решаете проводить все работы самостоятельно: проверку, процесс разборки или ремонтные работы соблюдайте строго технику безопасности.

Втягивающее реле стартера — назначение, проверка и ремонт

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя. Одновременно происходит включение электромотора стартера, который и вращает коленвал – этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяясь с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса). Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
   • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
   • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле. Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт заключается в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы – это силовые контакты, которые могут быть изношенными или подгоревшими:
  • в первом случае поможет замена контактов,
  • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
• Теперь останется собрать втягивающее реле и проверить его работоспособность.
• Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Как проверить стартер автомобиля Лада Калина

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов.

Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания.

Для поиска неисправности в цепи включения стартера вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11.

Для этого можно использовать соседнее реле стеклоподъемников.

Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера. Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ в замке зажигания в положение «II» — «стартер».

Если стартер включится, силовая цепь исправна, если нет, то тестером

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера.

Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

При включенном замке зажигания проверяем. подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем, есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Не крутит стартер. Что делать?

Причинами того, что не крутит стартер может быть неисправность втягивающего реле, слабый заряд аккумулятора, плохие электрические контакты в схеме, механическая поломка стартера и так далее. Каждому автовладельцу будет полезно знать, что делать в случае, когда стартер не крутит двигатель. Ведь в большинстве случаев ремонт можно выполнить собственноручно. Тем более что поломка обычно возникает в самый непредвиденный момент, когда нет возможности воспользоваться помощью автомастера. Далее детально рассмотрим причины неисправности и методы их устранения.

Признаки неисправности стартера

Причин того что не заводится машина на самом деле существует много. Однако неисправность стартера можно определить по появлению одного или нескольких перечисленных ниже признаков:

— стартер не включается;
— стартер щелкает, но не крутит коленчатый вал двигателя;
— при включении стартера коленвал вращается очень медленно, из-за чего двигатель не запускается;
— слышен металлический скрежет шестерни бендикса, которая не входит в зацепление с коленвалом.

Далее перейдем к обсуждению возможных причин вероятной поломки. В частности, разберем ситуации, когда стартер или вовсе не крутит, или не вращает коленвал двигателя.

Причины почему стартера не крутит

Зачастую причиной того что не заводится машина и стартер не прокручивает маховик, является разряженный аккумулятор. Эта причина не связана напрямую с поломкой стартера, однако перед диагностикой этого узла необходимо проверить заряд аккумуляторной батареи, и при необходимости дозарядить ее. Большинство современных автомобильных сигнализаций блокирует цепь стартера при условии, что уровень напряжения от аккумулятора равен 10 В и ниже. Поэтому вы не сможете запустить двигатель при таком условии. Чтобы этого не случилось следите за уровнем заряда аккумулятора и при необходимости периодически подзаряжайте его. Также помните о плотности электролита. Однако будем допускать, что с уровнем заряда АКБ все в порядке.

Рассмотрим частный один частный случай… Владельцы автомобиля “Форд Фокус 2” 2007-2008 годов выпуска могут столкнуться с проблемой, когда стартер не крутит вследствие ошибки оригинального иммобилайзера. Диагностировать эту поломку очень просто — для этого достаточно запустить питание АКБ напрямую на стартер. При этом он работает без проблем. Как правило, официальные дилеры меняют иммобилайзер по гарантии.

Причинами того, что стартер не крутит и “не подает признаков жизни”, могут быть следующие ситуации:

Ухудшение или исчезновение контакта в цепи стартера. Это может произойти вследствие коррозии или ухудшения болтовой затяжки проводов. Речь идет об основном контакте “массы”, закрепленном на корпусе машины. Также необходимо проверить, “массу” основного и втягивающего реле стартера. По статистике, в 80% случаев проблемы с неработающим стартером сводятся к неисправностям в электросхеме автомобиля. Поэтому чтобы устранить проблему, необходимо провести ревизию проводки, то есть, осмотреть цепь питания стартера, подтянуть болтовые соединения на колодках и клеммах. С помощью мультиметра проверьте наличие напряжения на управляющем проводе, идущем к стартеру, возможно он поврежден. Для его проверки можно замкнуть стартер “напрямую”. Как это сделать описано ниже.
Неисправность втягивающего реле стартера. Это может быть обрыв его обмоток, короткое замыкание в них, механическое повреждение внутренних узлов и так далее. Необходимо провести диагностику реле, найти и устранить неисправность. Дополнительную информацию о том, как это сделать вы найдете в соответствующем материале.
Короткое замыкание в обмотке стартера. Это достаточно редкая, однако критичная проблема. Она возникает чаще всего у стартеров, которые используются длительный срок. Со временем изоляция на их обмотках разрушается, вследствие чего возможно появление межвиткового короткого замыкания. Также это может произойти из-за механического повреждения стартера или при воздействии на него агрессивных химических веществ. В любом случае необходимо проверить наличие КЗ, и если оно имеет место, то решением будет не ремонт, а полная замена стартера.
Проблемы с контактной группой замка зажигания, которая может быть причиной того, почему не крутит стартер. Если повреждены контакты в замке зажигания, то через них не проходит ток на электродвигатель, соответственно, он не будет крутиться. Проверку можно осуществить с помощью мультиметра. Проверьте, подается ли напряжение на замок зажигания, и отходит ли оно от него при повороте ключа. Также нужно обязательно проверить предохранители контактной группы (обычно находятся в салоне, под “торпедой” с левой или с правой стороны).
Пробуксовка муфты свободного хода привода стартера. В этом случае ремонт невозможен, необходима замена механического привода стартера.
Привод туго ходит по резьбе вала. Для устранения необходимо разобрать стартер, очистить резьбу от мусора и смазать ее машинным маслом.
Далее разберем проблемы, признаками которых является тот факт. что стартер проворачивает коленвал очень медленно, из-за чего двигатель не запускается.

Несоответствие вязкости моторного масла температурному режиму. Такая ситуация может возникнуть, когда масло в двигателе на большом морозе сильно загустело, и не дает коленвалу нормально вращаться. Решением проблемы является замена масла на аналог с соответствующей вязкостью. Советы, как это лучше сделать, вы найдете в этой статье.
Разряд аккумулятора. Если он недостаточно заряжен, то энергии не хватает на то, чтобы с нормальной скоростью крутить коленвал посредством стартера. Выход — зарядить аккумулятор или заменить его в случае, если он плохо держит объем заряда. Особенно эта ситуация актуальна для зимы.
Нарушение контакта щеток и/или слабая затяжка наконечников проводов, идущих к стартеру. Для устранения этой поломки необходимо провести ревизию щеточного узла, при необходимости поменять щетки, почистить коллектор, отрегулировать натяжение пружин в щетках или поменять пружины.
В некоторых современных машинах электросхема создана таким образом, что при значительном износе щеток стартера напряжение вовсе не подается на втягивающее реле. Поэтому при включении зажигания оно не будет щелкать.
Перечислим еще несколько нетипичных ситуаций, из-за которых не крутит стартер как на холодную, так и на горячую. Итак:

Проблема с проводом управления, который подходит к стартеру. В случае повреждения его изоляции или контакта невозможно будет запустить двигатель с помощью ключа. Рекомендуем вам провести его ревизию. Для этого вам понадобится помощь другого человека. Один из вас должен с помощью ключа зажигания пытаться запустить двигатель, а другой в это время дергает провод, пытаясь “поймать” положение, при котором возникнет необходимый контакт. Еще один вариант — подать на упомянутый провод управления прямой “+” с аккумулятора. Если двигатель заведется — искать причину необходимо в замке зажигания, если нет — в изоляции или целостности провода. Если проблема в поврежденном проводе, то лучшим вариантом является его замена.
Иногда в статоре стартера отклеиваются от корпуса постоянные магниты. Для устранения поломки нужно разобрать стартер и заново приклеить их на отведенные им места.
Выход из строя предохранителей. Это не частая, но вероятная причина того, что стартер не работает и не крутит двигатель. В первую очередь речь идет о предохранителях для контактной группы системы зажигания.
Слетает возвратная пружина на втягивающем реле стартера. Для устранения неисправности достаточно снять указанное реле и установить на место пружину.

Стартер щелкает, но не крутит

Очень часто при неисправностях стартера виноват не сам этот механизм, а его втягивающее реле. Важно понимать, что при включении зажигания щелкает не стартер, а упомянутое реле. Неисправности заключаются в одной следующих причин:

Выход из строя силового провода, который соединяет обмотки стартера и тяговое реле. Для решения проблемы необходимо выполнить его замену.
Значительный износ втулок и/или щеток стартера. В данном случае нужно провести их замену.
Замыкание на обмотке якоря. Проверить это можно с помощью мультиметра. Как правило, обмотку не ремонтируют, а покупают и устанавливают другой стартер.
Замыкание или обрыв одной из обмоток стартера. Ситуация аналогичная предыдущей. Необходимо произвести замену устройства.
Вилка в бендиксе сломана или деформирована. Это механическая поломка, которую сложно исправить. Оптимальным решением в данной ситуации будет замена бендикса или отдельно вилки (при возможности).

Не крутит стартер на горячую

Иногда у автовладельцев возникают проблемы, когда стартер не крутит “на горячую”. То есть, при холодном двигателе, после длительной стоянки машина заводится без проблем, а при значительном нагреве возникают проблемы. В данном случае самой распространенной проблемой являются неправильно подобранные втулки стартера, то есть, имеющие меньший чем нужно диаметр. При нагреве происходит естественный процесс увеличения размеров деталей, из-за чего вал стартера подклинивает и не вращается. Поэтому выбирайте втулки и подшипники в соответствии с мануалом к вашему автомобилю.

Также в сильную жару возможно ухудшение контактов в электросистеме автомобиля. Причем это касается всех контактов — на клеммах аккумулятора, втягивающем и основном реле стартера, на “массе” и так далее. Поэтому рекомендуем вам провести их ревизию, почистить и обезжирить.

Стартер — несложный, но чрезвычайно важный механизм в автомобиле. Поэтому его поломка является критичной, так как не позволяет запустить двигатель. В большинстве случаев проблемы связаны с электропроводкой автомобиля, плохими контактами, обрывом проводов и так далее. Поэтому в случае, когда стартер не крутит и не запускает двигатель, первым делом рекомендуем вам провести ревизию контактов (основной “массы”, контактов реле, замка зажигания и т. п).

Стартер: как проверить работу стартера

Стартер: как проверить работу стартера

Диагностика стартера без его снятия

Ранним теплым утром, ничего не подозревая, вы садитесь в машину и начинаете ее заводить. И тут вы понимаете, что что-то не так. Машина не издает никаких звуков при повороте ключа зажигания. Вы в панике – вышел из строя стартер. В данной статье мы расскажем вам о проблемах связанных с агрегатом “стартер” и о его диагностике без снятия с двигателя.

Начнем…

Во-первых сначала стартер требуется найти, как обычно стартер расположен в моторном отсеке вашего автомобиля. Доступ к нему немного ограничен но с длинной отверткой дотянуться всегда можно. При этом лезть под автомобиль не требуется. Если нашелся стартер то смотрим на него внимательно и наблюдаем как к большому болту на стартере идет толстый провод в оплетке от аккумуляторной батареи. Это есть положительная клемма втягивающего реле. К нему нужно подсоединятся красным проводом своего вольтметра. Черный провод мультиметра требуется подсоединить к массе автомобиля (кузов). Теперь нужно повернуть ключ зажигания. При этом на шкале стрелка либо индикаторе должна показать 12 В, а сам стартер — начать издавать характерные щелчки. В случае показа напряжения меньше чем 12 в то проблема либо в АКБ, либо в замке (выключателе) зажигания (контактной группе). Самый популярный способ проверить стартер на работоспособность, не снимая с машины, потребует отвертки подлиннее, с хорошо прорезиненной ручкой. Металлической частью отвертки нужно аккуратно закоротить положительную клемму реле с болтом. Это позволит подать ток напрямую от аккумулятора к реле, машина от этого может завестись. Если получилось, то это значит, что неисправен и требует замены ваш замок зажигания, либо износилось втягивающее реле нашего стартера. Если опыты с отверткой оказались безрезультатными, или же достать до желанных клемм не представляется возможным, придется снимать упрямый стартер с места. Сделать это можно как снизу, так и сверху (зависит от особенностей конструкции узлов). Скорее всего, придется частично демонтировать соседние элементы. Перед тем, как проверить втягивающее реле стартера, необходимо очистить корпус от грязи и выдержать его в комнатной температуре (желательно). Лучше закрепить стартер в тисках. Затем при помощи проводов с «крокодилами» на концах нужно корпус соединить с «минусом» АКБ, а вывод реле «50» — с «плюсом». При возникновении щелчка и появлении движения шестерни в окошке можно констатировать, что реле исправно. Впрочем, даже при отрицательном результате можно отсоединить реле от стартера и разобрать его. Специалисты же рекомендуют в таком случае производить замену данного элемента. Стоит он, как правило, недорого. Но, отправляясь в магазин, нужно не забыть взять с собой старое реле — для сравнения. Для уверенности рекомендуется проверить и непосредственно сам стартер. Немногие знают, как проверить, работает ли стартер в домашних условиях без втягивающего реле. Сняв это самое реле, можно обнаружить клемму или провод, идущий из корпуса стартера. Вот к нему и нужно приложить «плюсовый» провод от аккумулятора. «Минусовый» же по-прежнему находится на корпусе прибора. Если шестеренка зажужжала, то пора смело возлагать всю вину на неисправное втягивающее реле. Когда бендикс слабо крутит или вообще не двигается при заряженной батарее, дело также может быть в неисправности якоря. Перед тем, как проверить якорь стартера, нужно его вынуть из корпуса.

Основные проблемы, возникающие с данным элементом, это пробой обмотки на корпус, распайка коллекторных выводов и межвитковое замыкание обмотки. Заключается проверка якоря в измерении тестером сопротивления между корпусом ротора и обмотками. Показатель должен ровняться нескольким миллионам Ом (мОм). Если сопротивление изоляции показывает от 0 до пары Омов, то скорей всего потеряли якорь. Лучше произвести замену якоря или устранить причину замыкания, когда это возможно. Если даже без втягивающего реле стартер не хочет крутиться, необходимо проверить щетки и обмотку. Для этого проще всего взять 12-вольтовую лампочку с двумя проводками, которые следует подсоединить к щеткодержателю и массе. Стартер при этом должен быть подключен к АКБ. В случае загорания лампочки необходимо менять щетки — они утратили свою целостность. Данным способом следует проверить и обмотку. Один провод соединяем с корпусом стартера, второй — к выводу обмотки. Мы можем наблюдать, что сам стартер работает нормально, но мотор все равно не крутится. На снятом приборе это реально увидеть по отсутствию движения бендикса при замыкании необходимых клемм.

Как правило ремонт такого стартера не производиться. Причинами бездействия могут стать ослабевшие пружины, засохшая смазка, предельный износ роликов. Для похода за покупкой в магазин либо желательно взять с собой старый бендикс, чтобы не ошибиться. Иногда бывает, что во время пуска стартера лампочки, запитанные от бортовой сети, тускнеют, вольты падают до 10-9,5 — на лицо признаки того, что имеет место просадка тока (в народе – стартер берет на себя). Это вполне реальная картина даже в теплое время года, и говорит она о том что стартер неисправен. Большинство из нас не знают как проверить стартер, если он берет на себя много пускового тока, и в чем причина такого поведения.

Чаще всего, причиной является выработка втулок, из-за чего якорь начинает касаться при вращении стартера. Это обычно приводит к перегреву элементов и разрушению деталей. Есть риск возникновения межвиткового замыкания, которое выявить возможно лишь специальным прибором — мегомметром. Замене подлежат втулки, якорь при необходимости можно заменить. Еще одной причиной заеданий иногда становится внутренний редуктор, требующий смазки.

Поделиться новостью с друзьями:

Похожее

Стартер: как проверить работу стартера

Стартер: как проверить работу стартера

Диагностика стартера без его снятия

Ранним теплым утром, ничего не подозревая, вы садитесь в машину и начинаете ее заводить. И тут вы понимаете, что что-то не так. Машина не издает никаких звуков при повороте ключа зажигания. Вы в панике — вышел из строя стартер. В данной статье мы расскажем вам о проблемах связанных с агрегатом «стартер» и о его диагностике без снятия с двигателя.

Начнем…

Во-первых, стартер требуется найти, как обычно стартер расположен в моторном отсеке вашего автомобиля. Доступ к нему немного ограничен но с длинной отверткой дотянуться всегда можно. При этом лезть под автомобиль не требуется. Если нашелся стартер, то смотрим на него внимательно и наблюдаем как к большому болту на стартере идет толстый провод в оплетке от аккумуляторной батареи. Это есть положительная клемма втягивающего реле. К нему нужно подключенным красным проводом своего вольтметра.Черный провод мультиметра требуется подключить к массе автомобиля (кузов). Теперь нужно повернуть ключ зажигания. При этом на шкале стрелка либо индикаторе должна показать 12 В, а сам стартер — начать издавать характерные щелчки. В случае показа напряжения меньше чем 12 в то проблема либо в АКБ, либо в замке (выключателе) зажигания (контактной группе). Самый популярный способ проверить стартер на работоспособность, не снимаемая машина, потребует отвертки, подлиннее, с хорошо прорезиненной ручкой.Металлической части отвертки нужно аккуратно закоротить положительную клемму реле с болтом. Это позволит подать ток напрямую от аккумулятора к реле, машина от этого может завестись. Если получилось, то это значит, что неисправность и требует замены вашего замка зажигания, либо износилось втягивающее реле нашего стартера. Если опыты с отверткой оказались безрезультатными, или же достать до желанных клемм не представляется возможным, придется снимать упрямый стартер с места. Сделать это можно как снизу, так и сверху (зависит от конструкции узлов).Скорее всего, придется частично демонтировать соседние элементы. Перед тем, как проверить втягивающее реле стартера, необходимо очистить корпус от грязи и выдержать его в комнатной температуре (желательно). Лучше закрепить стартер в тисках. Затем при помощи проводов с «крокодилами» на концах нужно соединить корпус с «минусом» АКБ, вывод реле «50» — с «плюсом». При возникновении щелчка и появлении движения шестерни в окошке можно констатировать, что реле исправно. Впрочем, даже при отрицательном результате можно отсоединить реле от стартера и разобрать его.Специалисты же рекомендуют в таком случае указать замену данного элемента. Стоит он, как правило, недорого. Но, отправляясь в магазин, нужно не забыть взять с собой старое реле — для сравнения. Для уверенности рекомендуется проверить и непосредственно сам стартер. Немногие знают, как проверить, работает ли стартер в домашних условиях втягивающего реле. Сняв это самое реле, можно построить клемму или провод, идущий из корпуса стартера. Вот к нему и нужно приложить «плюсовый» провод от аккумулятора.«Минусовый» же по-прежнему находится на корпусе прибора. Если шестеренка зажужжала, то пора смело возлагать всю вину на неисправное втягивающее реле. Когда бендикс слабо крутит или вообще не двигается при заряженной батарее, дело также может быть в неисправности якоря. Перед тем, как проверить якорь стартера, нужно его вынуть из корпуса.

Основные проблемы, находящие с данными по данным, это пробой обмотки на корпусе, распайка коллекторных выводов и межвитковое замыкание обмотки. Заключается проверка якоря в измерении тестером сопротивления между корпусом ротора и обмотками.Показатель должен ровняться нескольким миллионам Ом (мОм). Если сопротивление показывает от 0 до пары Омов, то скорей всего потеряли якорь. Лучше замену якоря или устранить причину замыкания, когда это возможно. Если даже без втягивающего реле стартер не хочет крутиться, необходимо проверить щетки и обмотку. Для этого всего проще взять 12-вольтовую лампочку с двумя проводками, следует подключить к щеткодержателю и массе. Стартер при этом должен быть подключен к АКБ.В случае загорания лампочки необходимо менять щетки — они утратили свою целостность. Данным способом следует проверить и обмотку. Один провод соединяем с корпусом стартера, второй — к выводу обмотки. Мы можем наблюдать, что сам стартер работает нормально, но мотор все равно не крутится. На снятом приборе это реально увидеть по отсутствию движения бендикса при замыкании необходимых клемм.

Как правило ремонт такого стартера не производиться. Причинами бездействия могут стать ослабевшие пружины, засохшая смазка, предельный износ роликов.Для похода за покупкой в ​​магазин либо желательно взять с собой старый бендикс, чтобы не ошибиться. Иногда бывает, что во время пуска стартера лампочки, запитанные от бортовой сети, тускнеют, вольты падают до 10-9,5 — на лицо признаки того, что имеет место просадка тока (в народе — стартер берет на себя). Это вполне реальная картина даже в теплое время года, и говорит она о том что стартер неисправен. Большинство из нас не знают как проверить стартер, если он берет на себя много пускового тока, и в чем причина такого поведения.

Якорь начинает касаться при вращении стартера, из-за чего якорь начинает касаться при вращении стартера. Это обычно приводит к перегреву элементов и разрушению деталей. Есть риск возникновения межвиткового замыкания, выявить возможно лишь специальным прибором — мегомметром. Замене подлежат втулки, якорь при необходимости можно заменить. Еще одной причиной заеданий иногда становится внутренний редуктор, требующий смазки.

Поделиться новостью с друзьями:

Похожее

Как проверить стартер? — Авториа.orgАвториа.org — блог автосайта №1 в Украине

От автомобильной поломки никто не застрахован. Наиболее частым случаем является невозможность завести машину и тронуться с места. Такая проблема может вызвать неисправности стартера. Без возможности лучше обратиться в автомобильный сервис-центр, но выявить причину поломки можно и самостоятельно. В данной статье мы расскажем, как проверить стартер.

Предпосылки и разновидности неисправностей стартера

Выделяют следующие возможные причины поломки:

• повреждений механического характера.Проявляется комплект поставки отдельных компонентов. Также могут быть либо очень долгая эксплуатация стартера, либо несоблюдение основных эксплуатационных рекомендаций;

• электрические неполадки. Распространенной причиной появления неправильной подача электрического питания. Как проверить работу стартера при данных обстоятельствах? В этом случае рекомендуется провести полную диагностику замыкания в витках, просмотреть поверхность и замыкающие пластины на предмет следов возгорания.Что является следствием прямого воздействия высокого напряжения.

Основные моменты, свидетельствующие о необходимости проверки стартера:

• коленчатый вал не двигается, при этом устройство работает в стандартном режиме;

• не крутится двигатель автомобиля отказа стартера;

• двигатель автотранспортного средства запущен, однако устройство продолжает работать;

• при работающем стартере число оборотов не хватает для полного запуска двигателя.

Как проверить стартер в домашних условиях?

Для данной процедуры не обязательно иметь большой опыт в ремонте автотранспортных средств. Достаточно соблюдать правила и определенную последовательность в ходе работ:

• проверить правильность функционирования стартера;

• проверить реле:

• провести диагностику работы якоря и всех щеток;

• провести диагностическое устройство, отвечающее за бендикс (процесс, при котором осуществляется бесшумный запуск мотора).

Как проверить работает ли стартер?

Процесс проверки стартера из следующих этапов:

• Целостная проверка стартера. Устройство полностью демонтируют и фиксируют в тисках. При этом очень важно, чтобы крепление было надежным и не очень плотным. Далее контактные болты нужно замкнуть при помощи какого-либо предмета из металла. В том случае, когда стартер исправен, то он приходит в движение. Причина может быть в тяговом реле.

• Процесс проверки тягового реле.Можно осуществить подобным образом: соединить положительная клемма (реле и аккумулятор) и отрицательная (корпус стартера). Если шестеренка выдвинется наружу, то можно сказать с помощью якоря и при этом слышен щелчок, что дело вовсе не в данном компоненте.

• Проверка якоря и щеток. Следующий этап проверки, если в предыдущие не была выявлена ​​причина поломки. Такой способ еще отвечает на вопрос: «Как проверить стартер тестером?». С помощью данного прибора напряжения напряжения двенадцать вольт на устройство, служащее для запуска двигателя.При этом минуется втягивающее реле. Точно определить причину неисправности (в обмотке якоря или все-таки в щетках) не удастся. Но, если стартер разобрать, то можно точно диагностировать, почему появилась неисправность. В отдельных случаях для использования поломки используйте мультиметр.

• Процесс проверки бендикса. Для этого потребуется особая мягкая прокладка, которая поможет предотвратить повреждение элемента. Затем бендикс помещают в тиски. При этом муфта этого компонента должна иметь возможность поворачиваться в одном определенном направлении.Если вращение может осуществляться во все стороны, то причиной неисправности является выход из строя муфты. В этом случае ее нужно срочно заменить на новую.

Как проверить стартер на машине

Для осуществления данной операции выполнить следующие действия:

• нужно отсоединить провод, который присоединяется к проходящему от выключателя зажигания втягивающему реле;

• закоротить с помощью рабочей части отвертки клемму с положительным зарядом.

При этом ток, проходящий от аккумулятора к реле, позволит завести автотранспортное средство. В том случае, если вы выполните действия и все получится, значит, неисправность нужно искать в замке или заменить его. Причиной может быть также повышенная изношенность втягивающего реле.

Если способ отверткой не принес видимых результатов, или вам не удалось добраться до нужной клеммы, здесь требуется снятие устройства, запускающее двигатель, с автомобиля.

Заключение

Мы постарались подробно описать процессы того, как проверить стартер самому. Остается привести некоторые рекомендации специалистов. Так, в случае поломки отдельных элементов устройства полную замену стартера. Лучше всегда приобретать новое готовое изделие, а не ремонтировать старое.

С помощью точного соблюдения установленных здесь инструкций можно проверить стартер в короткие сроки и без особых трудностей.

Вам также понравится

Как проверить стартер | СТО Мастер Сервис

Когда по неизвестной причине стартер автомобиля внезапно выходит из строя, быстро завести транспортное средство практически невозможно. Особенно это проблематично, когда вы стоите в многочасовой километровой «тянучке» и глушите двигатель каждые 10-15 минут. Давайте разберемся, как проверить стартер и определить причину его отказа в работе.

Виды неисправностей стартера

Для начала разделим поломки стартера на две категории:

1. Механического типа. К ним причисляют различные деформации либо износ комплектующих. Обычно к таким повреждениям приводит небрежная эксплуатация автомобиля, игнорирование периодичности техобслуживания и пр.

2. Электрического типа. Сюда относят отказ или нестабильную работу электропроводки. Возможные причины: межвитковое короткое замыкание, подгорание рабочих поверхностей или контактов.

Как проверить стартер без снятия с автомобиля

Представьте, что вы заглохли посреди оживленного перекрестка или загородной трассы и не можете завести машину.

Проверка пускового устройства без его демонтажа. Причины и устранение неисправностей

Включите АКБ, возьмите отвертку, гаечный ключ или фрагмент оголенного провода и замкните силовые клеммы. Поверните ключ в замке зажигания и обратите внимание на результат.

1. Идет искра, но стартер не крутит:
2. Окислились клеммы АКБ, о чем свидетельствует зеленоватый налет. Удалите его мелкодисперсионной наждачной бумагой либо на худой конец, лезвием ножа.
3. Вышло из строя реле стартера. Замените деталь при первой возможности.
4. Отсутствует цепь между стартером и его реле. Возможно, необходимо заменить проводку.

2.Коленчатый вращается, но слабовато:

3. Вместо проворачивания коленвала издаются щелчки:

• Разрядился аккумулятор. Зарядите АКБ или «прикурите» от другого автомобиля.
• Повреждены контакты, которые подходят к агрегату. Проверьте соединение и подтяните крепежи.

Если ваши действия не привели к желаемому результату, причиной отказа является неисправность тягового реле или сломанный замок зажигания, который следует заменить в автосервисе.

Как проверить снятый стартер

Если вы разбираетесь в устройстве и оборудованный гараж, демонтируйте стартер для его точной проверки и проведите ряд тестов:

1. Надежно за установку стартера в слесарных тисках, но не перетяните их, чтобы не повредить корпус агрегата. Подключите питание от АКБ и замкните контактные клеммы любым металлическим предметом или инструментом. Если стартер отозвался, то неисправным можно считать втягивающее реле.

2.Обследуйте тяговое реле. Для этого подключите к нему «плюс», а к корпусу стартера — «минус». Если якорь выдвинет шестерню — реле в исправном состоянии (об этом можно узнать по характерному щелчку).

3. Проверьте состояние щеток и коллектора. Подайте на стартер 12 В непосредственно от АКБ.

Проверяя коллектор, возьмите лампу накаливания мощностью 220 В и подключите ее между валом якоря и обмоткой.

Если лампочка загорается или искрит, слышен горелый запах, замените якорь.

Проверяя щетки, подключите 12-вольтовую лампу на щеткодержатель и корпус. Если она светится, щетки в непригодном состоянии, а значит, их следует заменить.

Теперь вы знаете, как проверить снятый стартер или оценить его работоспособность, не демонтируя с авто. Однако мы рекомендуем не делать поспешных выводов после «дедовских» тестов, доверить диагностику и ремонт стартера специалистам автосервиса.

Как проверить стартер на машине — О шинах

Стартер можно отнести к одному из главных узлов автомобиля, неисправность которого приводит к проблемам с запуском двигателя.О том, как проверить стартер на машине и что делать в случае его поломки, будет рассказано в этой статье.

Устройство, принцип работы

Исправность стартера можно проверить даже в домашних условиях, однако перед этим нужно получить представление о его строении и принципах действия. С помощью данного устройства обеспечивается необходимая для пуска двигателя частота оборотов коленвала. Энергию, требуемую для этого, вырабатывает аккумулятор.

В зависимости от модели автомобиля стартер может иметь различную мощность. Средняя мощность, достаточная для пуска безопасности бензиновых двигателей — 3 кВт. Можно проверить любой стартер , поскольку по устройству все они схожи и состоят из следующих частей:

• корпус (электродвигатель) — деталь, изготовленная из стали, имеет цилиндрическую форму. Место для размещения сердечников вместе с обмотками возбуждения;
• втягивающее реле, с помощью которого происходит выталкивание обгонной муфты и передается питание к электродвигателю стартера;
• якорь — представляет собой ось из легированной стали, на которую запрессовываются коллекторные пластинки с сердечником;
• щетки с щеткодержателями — передают напряжение до коллекторных пластин, находящихся на якоре.Способствуют увеличению мощности электродвигателя при выполнении стартером рабочего цикла;
• важная часть — приводная шестерня с бендиксом. Отвечает за сохранность стартера, отсоединяя приводную шестерню от венца маховика после заведения мотора.

Перечисленные компоненты входят во все модели стартеров, которые лишь несущественно отличаются между собой. Кроме прочего, эти устройства на автомобилях с коробкой «автомат» дополнительно укомплектованы удерживающими обмотками.

Самому проверить стартер можно, зная, как протекает его рабочий процесс, состоящий из таких этапов:

• ключ поворачивается в замке зажигания, после чего ток движется от аккумулятора по цепи до замка зажигания и тягового реле;
• приводная шестерня сцепляется с маховиком;
• происходит замыкание цепи, после которого напряжение поступает к двигателю;
• начинает работать мотор. Когда обороты его становятся выше оборотов стартера, происходит отсоединение вала электродвигателя от приводной шестерни.

Таким образом, главной задачей стартера является пуск двигателя, а в дальнейшем движении авто он не участвует.

Причины и проявления неполадок

Основные поломки делятся на две группы. Работу стартера можно проверить, зная, как различить их между собой:

• электрического характера, когда наблюдаются сбои при подаче напряжения к прибору, он не вращает или недостаточно быстро вращает мотор. Нужно проверить всю цепь, начиная с АКБ, исключить подгорание рабочие поверхности и контактных групп, убедиться в том, что отсутствуют межвитковые замыкания;
• механические — возникают нарушения прих условий эксплуатации, несвоевременном техобслуживания. При этом наблюдается деформация любого износа какого-либо элемента стартера. Появляется шум во время запуска и работы, либо же при работающем стартере двигатель не заводится. Необходимо проверять венец маховика, буферную пружину, кольцо и рычаг муфты.

Определяем и устраняем

проверить, работает ли стартер , разберемся , как его найти в моторном отсеке. Хотя доступ к устройству ограничен, к нему можно приспособиться при помощи длинной отвертки с прорезиненной ручкой. Для проверки его работоспособности нужно использовать вольтметр. Существует два варианта того, как проверить, рабочий ли стартер :

1. Без снятия — ситуация, когда вы находитесь вне дома или гаража, а ваш автомобиль не желает заводиться, может совершенно внезапно. Чтобы проверить работоспособность устройства в этом случае, нужно взять длинную отвертку и перемкнуть клеммы на стартере:

• если появилась искра, но прибор не крутится, нужно очистить клеммы от окисления, убедиться в целостности проводки от реле к стартеру, проверить на исправность само реле, в случае необходимости — заменить его;
• стартер очень медленно вращает коленвал — нужно проверить целостность проводки и уровень заряда АКБ, в случае необходимости — подзарядиться от другого авто;
• ключ зажигания поворачивается в замке, но вместо работающего стартера слышны щелчки — нужно проверить исправность контактов реле, подтянуть их, если это необходимо.Также следует убедиться, что не разряжен аккумулятор. Если перечисленные действия не помогают, возможно, дело в неисправности втягивающего реле;
• еще одна возможность того, как проверить стартер — посмотреть на цифры напряжения на вольтметре. Если АКБ работает хорошо, прибор покажет 12 вольт. В случае, когда оно меньше, проблема заключается в аккумуляторе или же в замке зажигания;
• в случае, когда предыдущие проверки оказались безрезультатными, вероятна поломка замка.Зачистив все контактные соединения, ведущие к замку зажигания, можно подтвердить или опровергнуть это предположение.

2. После снятия. Если позволяют обстоятельства, лучше снять стартер и провести проверку одним из перечисленных способов:

• зафиксировать устройство в тисках, после чего замкнуть контактные болты. Если после этого стартер заработал, причина была в неисправности тягового реле;
• еще одним методом того, как проверить стартер в домашних условиях , является диагностика бендикса.Причинами выхода его из строя могут стать износ пружин, высыхание смазки, дефекты либо износ роликов. Обычно бендикс заменяется новым;
• проверка якоря и щеток. Провода лампочки 12 вольт подключаются к корпусу и щеткодержателю. Если она загорелась, потребуется замена щеток. Чтобы исключить короткое замыкание обмоток якоря, измеряется сопротивление между обмотками и корпусом. Проверить стартер в этом случае можно тестером (таким прибором, как мультиметр).Его выставляют в режим омметра, после чего нужную цепь подключают к выходным клеммам. В случае исправности сопротивления будет значение, приближенное к нулю.

Когда необходимо произвести замену износившихся деталей, автовладелец может выбрать для их популярный сайт ZAPCHASTI.RIA.COM. Здесь продаётся около миллиона запчастей. Весь товар размещён по сайту каталогам, так что время на поиск нужной детали вам понадобиться совсем немного.

Удачи вам и безопасности на дорогах!

Втягивающее реле стартера — назначение, проверка и ремонт

Неисправное втягивающее реле стартера становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания.Пожалуй, это не самые приятные моменты в жизни любого водителя. Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает.

Мы расскажем о назначении втягивающего реле стартера и его устройства, о том, как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать, если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, причиной этой неисправности может быть втягивающее реле. Прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.

Назначение втягивающего реле стартера

Как известно, стартер представляет собой электрический мотор, который питается от аккумуляторной батареи. Зубчатая шестерня стартера при запуске мотора должна быстро войти в зацепление с венцом маховика коленчатого вала двигателя.Одновременно происходит включение электромотора стартера, который и вращает коленвал — этот процесс в действии хорошо виден на анимации ниже.

Втягивающее реле стартера быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса). Устанавливается втягивающее реле на корпусе стартера, соединяя с муфтой в передней части при помощи рычага. Если реле не выдвигает шестерню вперед, то стартер вращается сам по себе.

Однако виновником такой неисправности может быть не только втягивающее реле, но и обгонная муфта (подробно о ремонте бендикса).Если муфта заклинила, то силы втягивающего реле не хватает для ее выдвижения.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего необходимо демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые выявят неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками.При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить время и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно link рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
   • если при соединении быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
   • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Ремонт втягивающего реле стартера

Сперва предлагаем посмотреть видео-инструкцию по самостоятельной замене втягивающего реле, а затем мы расскажем как выполнить его ремонт.

В зависимости от завода-изготовителя стартеры оснащаются разборным или неразборным втягивающим реле.Чтобы устранить неполадку неразборного элемента, нужно всего лишь купить новую деталь. Останется открутить два крепежных болта, снять неисправное реле и установить на его место новое (смотрите на видео выше).

В случае разборного втягивающего реле можно попытаться его отремонтировать. Ремонт находится в следующем:

• Откручиваются винты крепления крышки корпуса.
• Иногда необходимо дополнительно отпаять концы обмотки.
• Сняв крышку, открывается доступ к поиску возможной проблемы — это силовые контакты, которые могут быть изношенными или подгоревшими:
  • в первом случае поможет замена контактов,
  • во втором случае проблему решить удастся с помощью шлифовальной шкурки.
• Теперь останется собрать втягивающее реле и проверить его работоспособность.
• Отремонтированный стартер устанавливается на место, после чего можно испытать его работу.

И на последок рекомендуем посмотреть видео, на котором показано, как можно завести мотор с нерабочим втягивающим реле стартера.

Как завести машину, если не работает втягивающее реле стартера

Как определить неисправность стартера: как проверить исправность

Как определить сломался стартер

Стартер — один из важнейших элементов и составляющих автомобильного электрооборудования.Если он выходит из строя, то не все автовладельцы знают, как определить неисправность стартера и починить его.

Как и любому другому узлу авто, стартеру свойственно ломаться в тот или иной период времени. Чтобы не допускать крайних последствий и осложнений, надо научиться методике проблем. Узнаем, как определить поломку стартера.

Определение неисправности на слух

Опытные водители привыкли слушать машину. И это очень хорошо, нежелательную поломку любые детали можно заметить ещё в начале определенных признаков на слух.Своевременно остановленный процесс не приведёт к непоправимым последствиям, даст возможность починить деталь.

Вот основные характерные звуки, прислушиваясь к которому, можно определить неисправности стартера:

• Прилипающий звук, развивающий при включении зажигания. При этом запуске двигателя может вообще не быть или мотор заведётся с большим трудом. Проблема этого рода указывает на несколько моментов: разряжённый АКБ, слабая фиксация клемм батареи, обрыв проводки и внутренние неисправности стартера вместе с тяговым реле;
• Звук тяжело вращающегося механизма.Это шумит якорь стартера, при нормальной работе тягового. Как правило, причиной таких ситуаций являются: износ якорных втулок, окисление контактов, разрядка АКБ и т.д;
• Звук пробуксовки, идущий от поломанных колец муфты;
• Звук тугого перемещения или заедания. Как правило, это связано с заеданием стартерного якоря;
• Ещё один шум, связанный с отключением стартера. Как только заводится двигатель, заедает рычаг привода или тягового. При возникновении проблемы этого типа нужно сразу выключить зажигание, отсоединить непосредственно провод, соединяющий устройство с реле.

Как проверить исправность стартера и поломки

К тому же, о неисправностях стартера можно судить по различным несвойственным шумам, дающим повод задуматься о замене подшипников, ослаблении каких-либо механизмов или поломке.

Определение неисправности с помощью тестера

Стартер не вращает маховик или же делает это медленно. Очевидно, что сила кручения должна быть достаточной для запуска двигателя внутреннего сгорания. Если этого не происходит, рекомендуется начать проверку электроцепи.

Суть идеальной работы цепи сводится к следующему:

• Все контакты, включая и «массу», должны быть закреплены надёжно и плотно;
• Батарея обязана быть хорошо заряжённой;
• Провод от тягового должен быть целым и иметь хороший контакт;
• Все контакты замка зажигания обязаны исправно функционировать;
• Кабель, идущий от АКБ к стартеру, не должен быть повреждён и слабо зафиксирован.

Тем самым, на перечисленные выше неполадки стоит обратить внимание, если неисправна связь «стартер-двигатель».

Как проверить стартер от аккумулятора

Среди чисто электрических неполадок стартера уровня признаны следующие:

1. Выход из строя тягового.
2. Износ коллектора якоря.
3. Ослабевание щеточной группы.

Очевидно, что на помощь человеку, если возникают проблемы, связанные с электричеством, приходят различные измерительные приборы. Как правило, опытные автомобилисты всегда держат в машине тестер, который позволяет легко определить ту или иную неисправность стартера.

Если тестера нет, то его функции спокойно выполнит обычная 12-вольтовая лампочка.

Ниже представлена ​​схема алгоритма теста с помощью индикатора 12 вольт.

• Подсоединить один конец лампочки с держателем щёточного узла стартера;
• Другой конец самодельного тестера — на корпус.

Осуществляется диагностика: если лампочка загорается, то щёточный узел нуждается в замене, имеются явные пробои.

Как работает стартер

Чтобы протестировать щётки омметром, нужно измерить сопротивление между щётками и основной пластиной.Если значение не равняется бесконечности, щётки нуждаются в замене.

Проверка аккумулятором

Стартер можно проверить также аккумулятором. Процедура даёт понять, правильно ли работает стартер. Чтобы сделать это, нужно демонтировать стартер, поставить его на АКБ, а затем замкнуть выводы аккумулятора с концами стартера.

Точнее: минусовая клемма аккумуляторной батареи должна соединяться с корпусом стартера, а плюсовая — к верхнему концу тягового и включения.

Об исправности устройства можно судить по прокручиванию моторчика и выносе бендикса вперёд. Если этого не происходит, можно чётко определить неисправность.

Отдельные проверки

Отдельно можно протестировать различные части стартера, в том числе и тяговое реле. К нему присоединяется вывод плюса АКБ, а к его корпусу — минусовая клемма. Если реле в порядке, бендикс должен выдвигаться вперёд.

Если бендикс не выдвигается, можно определить следующие неполадки:

• Заклинивший якорь;
• Перегорание обмотки;
• Сгорание контактов реле.

Можно протестировать сам бендикс по отдельной. Корпус муфты обгонной через мягкую прокладку зажимается в тиски, а затем прокручивается вручную влево и вправо.

Бендикс стартера

Исправный бендикс не должен крутиться в обеих сторонах, так как это будет свидетельствовать о повреждении стопора и неисправности обгонной муфты. Понятно, что бендикс, вращающийся в обе стороны, не даст стартеру нормально прокручиваться, а лишь вхолостую.

Что касается проверки обмотки, то это делается специальными приборами, такими как дефестокоп.Опять же, если прибор нет, можно использовать лампочку, но уже на 220 В. Принцип теста сводится к обнаружению пробоев. Как и в случае с щётками, нужно подключить тестер одним концом на корпусе, другим — к выводу обмотки. О пробое можно судить по загоревшейся лампочке.

Если используется омметр, то его показатели не должны превышать или быть меньше 10 кОм.

Проверить можно практически все части стартера, в том числе и якорь.

Видео

в этой статье: как проверить стартер самому

Как видим, существует масса способов, как определить неисправность стартера на своём авто.И осуществить это можно своими руками, без применения каких-либо сложных приборов и технологий.

Ауди 100 — не работает стартер. Что делать?

Сломался авто?
Мы все починим!
+7 (961) 014-5673
+7 (915) 732-0659
Звоните!

Представьте себе ситуацию — раннее утро, вы, решительно настроенный свернуть горы именно сегодня, побритый и благоухающий туалетной водой, садитесь за руль, поворачиваете ключ и… Вместо услаждающего слух рокота мощного мотора в ответ тишина! На вашей новенькой (или не очень) ауди 100 не работает стартер .Вы пытаетесь повторить манипуляции с ключом еще и еще раз, но все безуспешно. В итоге, так хорошо начавшийся день начисто испорчен, не говоря уже о планах и настроении.

Что делать?

Прежде всего, надо постараться успокоиться — не следует в модном костюме лезть под капот, размазывая там пыль и грязь галстуком, судорожно перебирать различные провода в надежде на то, что какой-нибудь попросту отвалился. За несколько минут, в большинстве случаев диагноз поставить не удастся, а уж тем более — исправить ситуацию.Хорошее решение в таком случае — взять такси и отправиться по делам, а проблемы со своей ауди 100 решать потом. И лучше всего, если вы сам не являющийся мастером по ремонту и обслуживанию генераторов и стартеров, доверить это квалифицированным специалистам. Но если вы себя считаете таковым, то можно попробовать исправить все самому.

Итак, проанализируйте ситуацию — работает ли стартер вообще. Если работает — то насколько бодро он крутит? Если хотя бы малейшие попытки провернуть двигатель имеет место быть, то все не так страшно — велика вероятность того, что попросту разрядился аккумулятор.Проверить это легко, можно ориентироваться по свету лампочек приборной панели — при нормальной зарядке они горят довольно ярко и при включении стартера не гаснут. Если аккумулятор сел и для вас это неожиданность, то не лишним будет проверить, может вы включенным какой-нибудь прибор, подсветку и т.д. Исправить такую ​​ситуацию легко — можно попросить «прикурить» от другого авто, либо использовать пусковое устройство в Твери (если, конечно, оно имеется поблизости).

Если стартер не работает вовсе, то даже не работает щелчка тягового реле после поворота ключа, то, наверняка, он из строя.Выход здесь простой — воспользоваться такси или другой машиной. Но перед этим желательно проверить клеммы — возможно, что одна из них спала или ослабла, тогда решить проблему не составит труда.

Но если стартер работает, крутит довольно бодро, но двигатель 100 игнорирует все попытки его завести, то ситуацию сложнее — всей виной системой подачи топлива или зажигания.

Причины неисправности

Причин того, что на ауди 100 не работает стартер , может быть много.Если у вас нет достаточного опыта, то разобраться самостоятельно лучше даже не пытаться — можно только навредить. Вот самые распространенные причины неполадок, если исключить неисправный аккумулятор:

1. Зависли или износились щетки.
2. Пригорели контакты — в этом случае будут раздаваться щелчки втягивающего реле, но сам стартер работать не будет.
