Тормозной суппорт: как устроена важнейшая деталь тормозной системы

Что такое суппорт, зачем он нужен, как устроен и чем опасен его выход из строя – отвечаем на главные вопросы об одном из важнейших узлов тормозной системы.

Неисправности в тормозной системе опасны. Однако позитив в том, что неисправность тормозов обычно появляется не сиюминутно, а постепенно. Если автомобиль потерял «накат», скрежещет при нажатии педали тормозов, или сама педаль потеряла упругость и стала «ватной» – это признаки серьезных неисправностей в тормозной системе. В подавляющем большинстве таких симптомов виноват именно неисправный суппорт.

Читайте также: Как работают электрические стояночные тормоза: видео

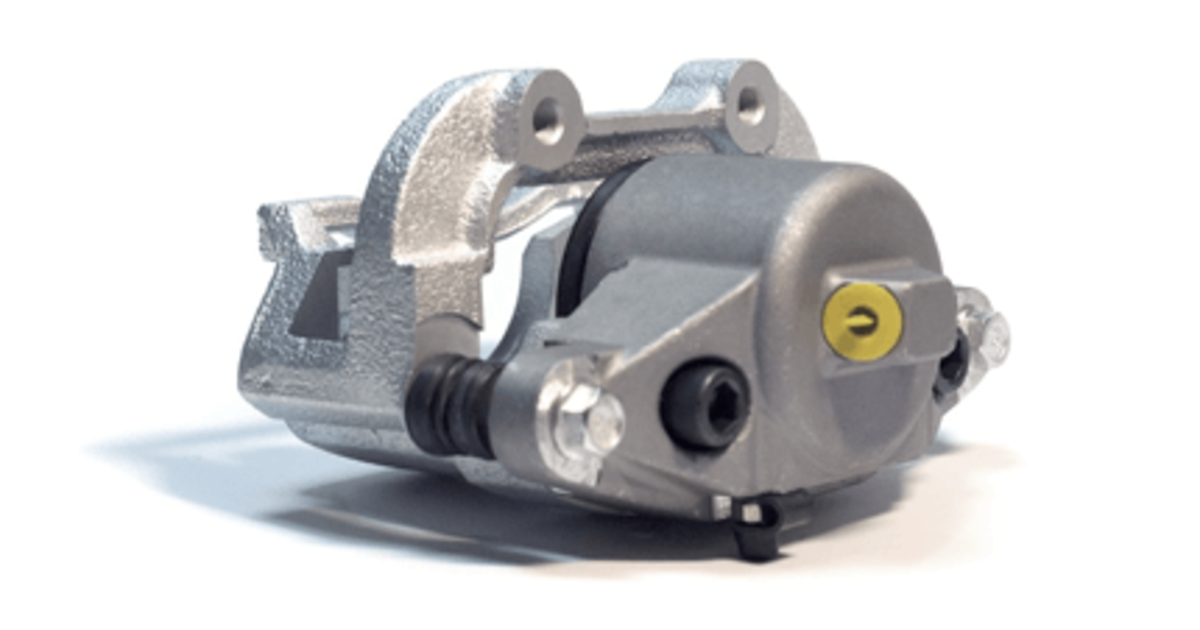

Что такое суппорт

Супорт – один узлов тормозной системы автомобиля, являющийся устройством, прижимающим тормозные колодки к тормозному диску после нажатия на педаль тормоза. На самом деле, суппорт одна из важнейших механических деталей тормозной системы, которая наряду с другими деталями отвечает за эффективное замедление автомобиля при торможении.

Фактически он представляет собой устройство из поршней, подключенных к гидравлической части тормозной системы, к которым крепятся тормозные колодки. Когда водитель жмет на педаль тормоза, по магистралям тормозной системы к суппорту под давлением подается тормозная жидкость. Она нажимает на поршень, который в свою очередь выходит из корпуса суппорта и давит на тормозные колодки, прижимая их к диску.

Как устроен суппорт

Несмотря на важную функцию, конструктивно суппорт устроен не так уж сложно. Он представляет собой устройство из поршня или нескольких поршней, подключенных к гидравлической системе тормозов, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к ступице могут отличаться. Но общее устройство у всех систем практически идентично и состоит из:

• Корпуса
• Цилиндр с поршнем или несколькими поршнями
• Направляющих
• Пыльников
• Уплотнительные кольца поршня
• Тормозных колодок
• Тормозных магистралей со штуцерами
• Пружин
• Плавающая скоба.

Виды суппортов

В зависимости от конструкции суппорта поршень, оказывающий давление на колодку, может быть не один. Иногда используют два или больше. А от расположения поршней в суппорте зависит и разновидность узла.

Суппорт бывает двух видов:

• Фиксированный. Если поршни в суппорте стоят по обе стороны диска, он называется фиксированным. Конструктивно такой суппорт имеет металлический корпус, в котором расположены симметрично несколько цилиндров. В каждом есть поршни. Двигаясь, они прижимают обе колодки к диску одновременно. При этом сам корпус суппорта жестко крепится к деталям подвески. А в покое колодки внутри суппорта удерживают специальные пружины.
• С плавающей скобой. Если поршни в суппорте установлены только с внутренней стороны тормозного диска, это обычно суппорт с плавающей скобой. В этом случае поршень или поршни давят только на внутреннюю колодку. Под их воздействием колодка прижимается к диску, а скоба двигается направляющими и прижимает вторую наружную колодку. Это самая простая конструкция, которая используется на большинстве бюджетных автомобилей, поскольку в производстве обходится гораздо дешевле. Однако такие суппорты уступают фиксированным по эффективности.

Передний и задний суппорт: в чем разница

На самом деле серьезных отличий между ними нет, потому что и на передней, и на задней оси суппорты действуют по одинаковому принципу. Однако существуют небольшие разногласия в нюансах из-за адаптации к разным условиям работы. Суппорты, расположенные на задней оси, несколько переделаны, поскольку должны работать и со стояночным тормозом. Задние суппорты немного меньше передних по габаритам и имеют более сложную конструкцию, поскольку к ним подходит дополнительный привод от стояночного тормоза. Соответственно, из-за конструктивных особенностей деталей, установить передний суппорт вместо заднего и наоборот — не получится.

Когда требуется замена или ремонт тормозного суппорта

Суппорт, как и любая другая деталь в автомобиле, обладает свойством изнашиваться и выходить из строя. В следующей главе мы расскажем о наиболее распространенных неисправностях и причинах, которые могут вызвать их. А теперь обратим внимание на основные признаки неисправностей суппортов.

Скрип при торможении

Скрип при торможении может являться признаком проблем с тормозами. К примеру, если на диски попал песок или износились колодки. Но если вы знаете, что не заезжали на грунт, а колодки у вас свежие и сменялись совсем недавно, скрип при торможении может указывать на проблемы с суппортами.

Протекание тормозной жидкости

Еще один признак неисправности – появление следов тормозной жидкости на дисках или пятен на земле в районе колес. Вообще, утечка тормозной жидкости может возникнуть в любой области тормозных шлангов и магистралей, однако часто это происходит в области присоединения трубок к суппортам.

Заклинивание и «прихват» тормозов

Иногда суппорты срабатывают на сжатие, прижав колодки к диску и не возвращаются в исходное положение после. Это первый признак того, что в детали мог закиснуть поршень или направляющие. Или расслоился изнутри тормозной шланг.

Мягкая педаль тормоза

Еще один симптом, который может указывать на разные проблемы с тормозной системой, но также является одним из главных признаков неисправности суппортов.

Перегрев

Еще одним признаком неисправности суппортов может служить перегревание тормозов. Причем как колодки и диски, так и тормозные жидкости.

Неравномерный износ колодок

Еще один признак, указывающий на неисправность суппортов, в частности, проблемы с поршнем или направляющими.

Причины неисправности суппортов

Так какие же неисправности могут быть у суппорта и какими причинами они не могут быть вызваны? В принципе, самая распространенная неисправность суппортов: потеря подвижности поршня или направляющих скобы суппорта. А вот причины этой неисправности могут отличаться. Они могут быть вызваны следующими факторами:

• Несвоевременная замена тормозной жидкости
• Износ и надрыв пыльников
• Коррозия деталей: плавающей скобы, направляющих
• Брожение поршня
• Поврежденные шланги или штуцеры

Ремонт тормозного суппорта своими руками — видео

О важности бесперебойной работы всех элементов, отвечающих за срабатывание тормоза, сказано много. В этой статье пойдет речь о ремонте составляющих суппорта: поршня (цилиндра), направляющих и замене их пыльника – своими руками, наглядно об этом также можно будет узнать из приложенного видео.

Для полного понимания как без проблем отремонтировать и произвести замену данных деталей стоит разобраться в устройстве переднего и заднего суппорта и причинах их поломки, какой ремкомплект для этого может потребоваться.

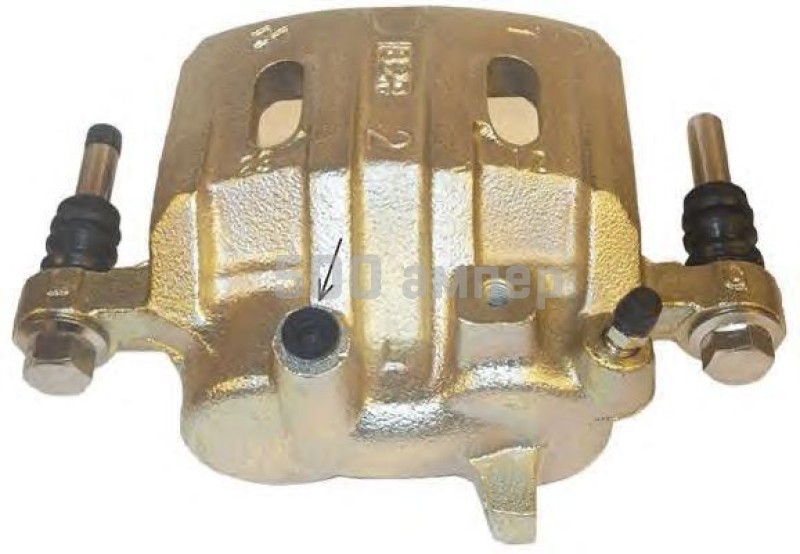

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

1. Корпус, в котором крепится поршень (цилиндр).
2. Перепускной клапан.
3. Уплотнительное кольцо.
4. Поршень (цилиндр).
5. Пыльник цилиндра.
6. Стопорное кольцо.
7. Корпус.
8. Прижимная планка.
9. Колодки.
10. Пыльник направляющей.
11. Направляющие.
12. 14. Болт крепления.
13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Ремкомплект

Замена суппорта это кардинальная мера, часто можно ограничиться ремонтом и заменой его составляющих. В основном в стандартный ремкомплект входят резиновые элементы:

• манжеты,
• пыльники,
• защитные резинки штуцера,
• уплотнительные кольца поршня.

Но в зависимости от необходимого ремонта в них могут быть включены:

• стопорные кольца,
• прижимные скобы,
• направляющие,
• непосредственно сами поршни.

Благодаря ремкомплекту можно существенно сэкономить и улучшить работу данного узла системы тормозов.

Признаки неисправностей

О поломке составляющих суппорта и приближающемся их ремонте можно понять по некоторым признакам, которые возникают при торможении:

• Машину тянет и уводит в сторону от прямого движения при торможении.
• Чувствуется, что при торможении приходится прилагать большее усилие на педаль или, наоборот, меньшее.
• Тормоза гремят или стучат при езде по неровностям или при остановке.
• Подклинивают тормоза о чем расскажут возможные заносы.
• Появление подтеков тормозной жидкости на колесе.
• Отдача в педаль, выраженная в сильной пульсации при нажатии на тормоз.

При появлении данных признаков не стоит откладывать ремонт неисправных элементов суппорта. Нужно сперва разобраться, почему это произошло, и произвести ремонт незамедлительно. О признаках и причинах подробнее можно узнать в приложенных видео в конце статьи.

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом. После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место. Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Подтекает тормозная жидкость

При износе уплотнительного кольца поршня, при торможении возникает течь жидкости используемой в тормозах.

Для устранения этой поломки придется снять суппорт полностью, демонтировать из его корпуса поршень и заменить изношенное уплотнительное кольцо.

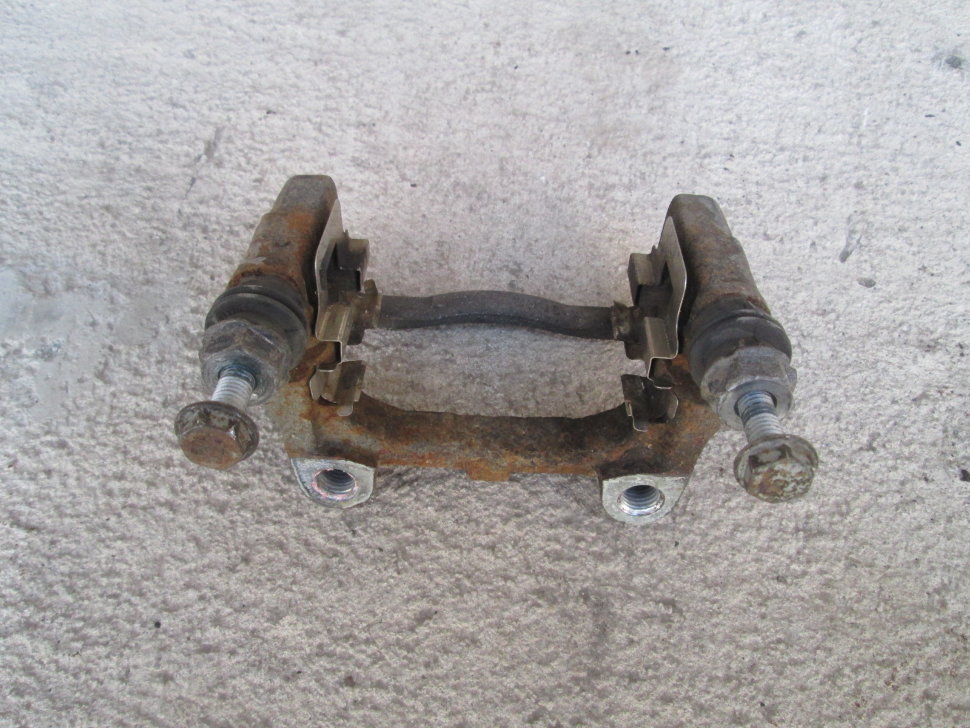

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

LIQUI MOLY — обслуживание тормозной системы

Файлы и ссылки:

---

Обслуживание тормозной системы автомобиля включает в себя операции:

1. Замена колодок и дисков
2. Очистка и смазка тормозных суппортов
3. Проверка и замена тормозной жидкости
4. Обработка прилегающих поверхностей антипригарными составами, защита тормозных шлангов.

Препараты, используемые при обслуживании тормозных механизмов:

1. Быстрый очиститель Schnell Reiniger, артикул 1900.
2. Тормозная жидкость Bremsenflussigkeit DOT4, артикул 8834. 8832, 3098, 8836
3. Силиконовый спрей Silicon-Spray, артикул 3955 (7567).
4. Алюминиевый спрей Aluminium-Spray, артикул 7533 (7560).
5. Медная паста Kupfer-Paste, артикул 7579, медный аэрозоль 3970, 3969
6. Синтетическая смазка для тормозной системы, спрей Bremsen-Anti-Quietsch-Spray, артикул 3079, 7573. Паста — Bremsen-Anti-Quietsch-Paste, артикул 7585, 3077.
7. Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986
8. антискрипная паста для направляющих Anti-Quietsch-Paste

Проверка толщины накладок тормозных колодок и состояние поршней суппортов необходима при каждом техническом обслуживании автомобиля. Замена колодок необходима в том случае, когда очевидно, что тормозные накладки колодок износятся сильнее критического, до момента следующего обслуживания.

Замена дисков: производится при уменьшении толщины рабочей поверхности диска меньше допустимой (измеряется штангенциркулем), при критическом биении (см. инструкцию на автомобиль), биение измеряется индикаторной стойкой. А также при наличии сильной коррозии, трещин и иных повреждений. Замена тормозных дисков производится только попарно, оба на одной оси автомобиля с одновременной заменой тормозных колодок (вне зависимости от их состояния).

Проверка состояния тормозной жидкости: производится при каждом техническом обслуживании, но не реже, чем раз в год. Критерии для замены: срок работы жидкости (см. инструкцию на автомобиль), резкое изменение цвета жидкости (пр.: потемнение и помутнение), температура кипения жидкости менее 165 °C. Синтетические тормозные жидкости склонны поглощать воду при эксплуатации, что приводит к уменьшению температуры кипения. Температура кипения жидкости может измеряться напрямую или по относительному показателю – электропроводности. Самый простой и легкий способ – измерение по электропроводности. Тестер имеет три индикатора. Если при погружении электродов в тормозную жидкость в бачке горит зеленый индикатор, то все в порядке, тормозная жидкость свежая. Если желтый, то содержание влаги в пределах 1-1,5% и дальнейшая эксплуатация возможна. Если горит красный, то содержание влаги предельное –около 3% и следует как можно быстрее заменить жидкость.

Процедура замены колодок: При любой конструкции суппорта требуется распылить Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986 на крепежные детали и посадочные места тормозных колодок для лёгкости выполнения работ. На «плавающем» суппорте открутить нижний болт, фиксирующих тормозной цилиндр на скобе. Откинуть суппорт вверх и закрепить в этом положении за детали подвески. Для фиксации удобно использовать проволочный крючок. Вынуть старые колодки из направляющих пазов. Вынуть направляющие пальцы суппорта из гнёзд. Очистить посадочные места колодок при помощи металлической щетки и распылить на остатки загрязнений Быстрый очиститель Schnell Reiniger, артикул 1900. Направляющие пальцы суппорта и их гнезда очистить от старой смазки и полностью обезжирить быстрым очистителем. Высушить детали.

Утопить поршни тормозных цилиндров (удобно использовать струбцину, если нет специального инструмента ). При заедании или чрезмерном усилии в движении поршней снять резиновые пыльники цилиндров, удалить загрязнения и распылить под пыльник Силиконовый спрей Silicon-Spray, артикул 3955 (7567). «Раскачать» поршень суппорта, последовательно выдавливая его из цилиндра при помощи педали тормоза и утапливая обратно струбциной. Проверить легкость движения поршня и повторно распылить под пыльник силиконовый спрей. Надеть пыльник обратно. При невозможности восстановить работу тормозного цилиндра, заменить его или отремонтировать с обязательной полировкой (или заменой) поршня и заменой тормозной манжеты с пыльником.

Сборка: перед установкой тормозных колодок, смазать их направляющие (контактирующие с колодками) поверхности на суппорте синтетической смазкой для тормозной системы, спрей Bremsen-Anti-Quietsch-Spray, артикул 3079. Этой же смазкой обрабатываются тыльные стороны колодок и поверхности антискрипных пластин (если они предусмотрены комплектацией). Смазать направляющие пальцы суппорта и их пыльники антискрипной пастой для направляющих Anti-Quietsch-Paste. Избегайте избыточного нанесения.

Установите детали на место, соберите суппорт. Перед закручиванием крепежных болтов рекомендуется смазать резьбу на выбор алюминиевым спреем, медной пастой или синтетической смазкой для тормозной системы. После сборки обязательно очистить диск от следов использованных составов и от консервационной смазки, используйте Быстрый очиститель Schnell Reiniger, артикул 1900.

Последовательность действий при работе с оппозитными суппортами та же. Трудности могут возникнуть только при извлечении колодок, поэтому необходимо использовать Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986. Пружины и фиксирующие пальцы колодок смазывать перед установкой на выбор алюминиевым спреем, медной пастой или синтетической смазкой для тормозной системы.

Внимание: при работе с автомобилями, оборудованными системой АВС, с осторожностью обращаться с датчиками АВС и их разъёмами. Обязательно очистить гребенку, с которой датчик считывает сигнал частоты вращения колеса.

Замена тормозных дисков: для замены тормозного диска следует распылить Растворитель ржавчины с молибденом MoS2-Rostloser, артикул 1986 на сопрягаемые поверхности диска и ступицы, в отверстия под шпильки или болты. Полностью снять суппорт, открутить винты крепления диска (если есть). Иногда, например на Мерседесах и внедорожниках Тойота, приходится снимать диск вместе со ступицей и позже отделить диск от ступицы при помощи пресса. Перед установкой нового диска, очистить сопрягаемые поверхности Быстрым очистителем Schnell Reiniger, артикул 1900, высушить и нанести разделяющую смазку, на выбор: алюминиевым спреем, медной пастой или синтетической смазкой для тормозной системы. Теми же составами необходимо обработать крепеж колеса и его прилегающие к ступице поверхности.

Тормозной суппорт автомобиля – что это и как работает?

Суппорт — один из элементов системы тормоза. Его основная функция — прижиматься к колодкам в момент нажатия на тормозную педаль, тем самым обеспечивая торможение.

Вторично узел отвечает за удерживание колодок в исключительно параллельном положении, когда они не задействуются. Является единственной подвижной деталью во всей конструкции тормозов. От работоспособности элемента во многом зависит эффективность тормозного действия.

Примечание! Суппорт присутствует исключительно в дисковой тормозной системе. Барабанный тип работает по другому принципу.

Виды

Единственным способом классификации суппортов выступает тип конструкции. По данному критерию выделяют несколько разновидностей.

Первая из них — фиксированные. Конструкционно представляют собой металлический корпус, в котором симметрично расположены несколько цилиндров. В каждом из них есть поршни. Двигаясь, они прижимают обе колодки к диску в одно время, что и дает эффект торможения. При этом поршней может быть больше одного в цилиндре (2, 4, 8 и т. д.), но подобные суппорты относятся к дорогим и высокопроизводительным вариантам.

Сам корпус жестко крепится к кронштейну машины (зачастую к поворотному кулаку задней или передней подвески). Движение поршней обеспечивается за счет тормозной жидкости, подаваемой через систему из шланга и трубок. Чтобы торможение было одновременным, жидкость подается сразу в каждый цилиндр, это приводит в движение все поршни. В состоянии покоя колодки удерживаются специальными пружинами.

Фиксированные суппорты являются более ранней разработкой. Считаются проверенным востребованным решением, хотя и более дорогостоящим. Устанавливается в первую очередь на грузовиках и спорткарах, а вообще подходят для любых авто с мощным мотором и большими габаритами.

Вторая разновидность — суппорты с плавающей скобой. Кардинальное отличие от предыдущего вида в том, что в этом случае одна из колодок постоянно пребывает в недвижимом положении. За второй размещен гидроцилиндр (одно-/двухпоршневой), который под давлением жидкости двигает колодку и прижимает к поверхности диска. В то же время направляющая скоба способствует прижиму второй колодки. Сам цилиндр находится в металлическом корпусе.

Плавающий тип легче фиксируемого и в производстве обходится значительно дешевле. При работе «прогревает» тормозную жидкость до меньших температур (разница составляет около 30-50℃). Чаще всего встречается на недорогих легковых автомобилях. До сих пор этот вид суппорта не приобрел повсеместного применения по причине того, что уступает фиксированной категории по эффективности торможения. Ведь из-за особенностей принципа действия колодки прижимаются с задержкой, а не одновременно.

Кроме того, данные детали обладают конструкцией «открытого» типа, которая является уязвимой перед пагубным воздействием внешних факторов. Например, при контакте с водой снижаются тормозные характеристики.

Примечание! Наиболее часто используемая схема суппорта обоих типов — две колодки на одно колесо с двухточечным креплением к ступице. Точная комплектация может разниться в зависимости от конкретного автомобиля.

Есть ли разница между передними и задними суппортами?

Оба агрегата действуют по одинаковому принципу, однако отличаются адаптацией к условиям использования: узлы, расположенные на задней оси, переделаны под работу с ручным тормозом. Соответственно, в силу конструктивных особенностей деталей не получится, например, установить передний суппорт вместо заднего и наоборот. Также задние превосходят передние по габаритам и обладают более сложной конструкцией.

устройство и признаки неисправности тормозной системы

Если не считать систему АБС, то суппорт дискового тормоза становится наиболее сложным и ответственным узлом из всех, отвечающих за быструю и безопасную остановку автомобиля в рабочих и экстренных ситуациях.

При всей своей внешней простоте, оптимальная конструкция узла формировалась долго, со времён перехода автомобилей с барабанной тормозной системы на дисковую.

Устройство и принцип работы

Обязательными элементами любого суппорта являются:

1. Направляющие колодок. Они могут быть разного вида, более сложными у плавающих конструкций и относительно простыми у фиксированных. Их задача – передать тормозное усилие от прижатых к диску накладок на шасси автомобиля.
2. Гидравлические цилиндры, преобразующие рост давления в системе привода тормозов в прижимное усилие фрикционных накладок к диску.
3. Тормозные колодки, состоящие из прочной металлической подложки, на которую наклеены накладки из специального термостойкого материала с гарантированным коэффициентом трения по стали или чугуну диска.

После нажатия на тормозную педаль в системе нарастает давление, которое передаётся в рабочие цилиндры. Поршни начинают выдвигаться и зажимают диск с двух сторон через колодки.

Выделяется большое количество тепловой энергии, но благодаря размерам диска и его системе вентиляции оно успешно рассеивается, попутно охлаждая и материал колодок.

Тем не менее, температура суппорта растёт и для предотвращения закипания принимаются специальные меры по отводу тепла и составу самой жидкости.

Это интересно: Зачем нужен адсорбер в машине, устройство и принцип работы

При снятии давления поршни прекращают давить на колодки, а за счёт упругости, имеющихся на них уплотняющих манжет сдвигаются назад на очень небольшое расстояние, порядка десятых долей миллиметра.

Этого достаточно для предотвращения касания поверхностей с одной стороны и обеспечения высокой готовности к торможению с другой. Чем меньше это расстояние, тем быстрее сработает тормоз при следующем нажатии без лишнего свободного хода педали.

Для удаления воздуха из системы на каждом блоке цилиндров имеется специальный штуцер прокачки. Обычно он расположен рядом с местом подсоединения гибкого шланга подвода рабочего давления.

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Признаки неисправностей

Общим проявлением неполадок в работе тормозов будет снижение эффективности торможения.

Это проявляется:

• уводом машины в сторону при торможении – неисправен один из суппортов;
• ростом усилия на педали при той же интенсивности замедления;
• подрагиванием педали в процессе торможения;
• увеличением свободного хода педали до момента начала ощутимого замедления;
• рывками машины до остановки;
• подклиниванием колодок, колесо не растормаживается и суппорт сильно нагревается;
• потёками тормозной жидкости;
• неравномерным износом колодок и дисков.

После снятия колеса и контрольного нажатия на педаль можно заметить недостаточно плавное перемещение колодок, поршни движутся рывками, могут даже издавать щёлкающие звуки или скрипы.

Тебе надо знать: Как работает Вакуумный Усилитель Тормозов

Это может быть спровоцировано, как коррозией поршней или цилиндров, так и нарушением геометрии направляющих.

Причинами почти всегда являются проникновение влаги, вымывание смазки, разрушение резиновых деталей и пренебрежение сроками замены тормозной жидкости.

Как работает

Исходя из принципиальной схемы тормозной системы, можно достаточно легко представить себе принцип ее работы:

Процесс торможения запускается при нажатии водителем на педаль тормоза, при этом в тормозных шлангах повышается внутреннее давление.

Металлические патрубки и шланги представляют собой замкнутую герметичную систему, и находящаяся в них жидкость передает избыточное давление на поршни, которые заставляют поменять позицию колодки плавно фиксирующие тормозной диск с обеих сторон.

Возникающий при этом эффект трения металлических частей и приводит к снижению оборотов колеса.

Для своевременного и плавного снижения скорости машины, важным является и строго параллельное расположение тормозных колодок. Поддерживать подобное состояние тоже относится к основным задачам суппорта.

Ремонт суппорта

Самым надёжным и одобряемым производителями способом решения проблемы будет замена суппорта в сборе, причём симметрично, с обеих сторон автомобиля. Начавшиеся процессы коррозии и износа остановить невозможно.

Однако высокая цена подталкивает автовладельцев к промежуточным частичным ремонтам. Для этого многие компании вторичного рынка запчастей выпускают ремкомплекты.

Обычно в состав ремонтного комплекта входят направляющие штоки или втулки, по которым движется скоба, их резиновые уплотнения, а также ремонтные поршни с манжетами и пыльниками.

Если внутренняя поверхность цилиндра ещё находится в рабочем состоянии, то есть на ней нет глубоких рисок и кратеров, то установка ремкомплекта вполне способна продлить жизнь суппорта. Разумеется, обязательной замене подлежат и колодки, которые к этому моменту уже неравномерно изношены.

Если в ремкомплекте нет специальной высокотемпературной смазки для тормозных механизмов, то её необходимо приобрести отдельно. Смазыванию подлежат направляющие и обратная сторона колодок. Применение смазок общего назначения недопустимо из-за высокой рабочей температуры.

После переборки заменяется тормозная жидкость, а система прокачивается. На машинах с АБС это надо делать с использованием специальной программы сканера, иначе полностью заменить жидкость не получится, и накопленная влага снова попадёт в рабочие цилиндры.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Как продлить срок службы узлов тормозной системы

Тормоза из-за своих непростых условий работы долговечностью обязаны исключительно профилактическим мерам:

• надо с установленной регулярностью заменять тормозную жидкость, применяя только рекомендованную изготовителем;
• при каждой замене колодок суппорт следует разобрать, очистить и смазать направляющие, при необходимости заменив ремкомплект или хотя бы уплотнительные детали;
• нельзя перегревать тормоза, часто и без необходимости оттормаживаясь с высоких скоростей, на спусках лучше пользоваться торможением двигателем;
• колодки надо менять вовремя, не дожидаясь срабатывания индикатора предельного износа;
• это же относится и к дискам, доведение их до не предусмотренной конструкцией минимальной толщины вызывает запредельный выход поршней из цилиндров и износом уплотнений.

Особенно опасным эффектом будет появление разницы в торможении левых и правых колёс автомобиля из-за разной степени износа механизмов.

Такая езда недопустима, поскольку при экстренном торможении машину может развернуть и выбросить из полосы движения.

Основные симптомы выхода из строя

Если вы планируете приобрести ремкомплект суппорта, следует учитывать, что от его качества будет зависеть безопасность движения. Все дело в том, что процесс торможения обусловливается трением деталей друг о друга, что приводит к повышению температуры в них.

Важным считается, чтобы элементы тормозной системы обладали повышенной прочностью, хорошо сопротивлялись действию высоких температур и быстро остывали. Только в таком случае получится избежать быстрого выхода из строя элементов тормозной системы и увеличить срок службы суппорта.

Симптомы, указывающие на выход суппорта из строя:

• Появление посторонних звуков в районе прикрепления детали к диску колеса. Чаще всего это сильный скрип, который подает водителю сигнал о том, что процессы трения вышли из-под контроля, и металл суппорта начинает терять свою прочность. Появление посторонних звуков может быть вызвано простым прекосом колодок и на ранних стадиях не требовать полно замены детали.
• Если проблема в тормозных дисках, то чаще всего к различным звукам добавляется биение руля при торможении.

Достаточно часто причиной плохой работы тормозов становиться простой разрыв пыльника тормозного поршня.

Если сразу не исправить ситуацию, то можно дождаться того, что под воздействием грязи и пыли между поршнем и самим цилиндром появляются участки ржавчины. Такое состояние этих элементов может спровоцировать отказ тормозов в самый неподходящий момент.

Тормозной диск

Тормозной диск с плавающим ротором Ferrari 430
Тормозной диск, выполненный из чугуна, жестко закреплен на ступице колеса, то есть вращается со скоростью колеса. Тормозные диски это то, что предстает перед нами, при снятом колесе.

Передний тормозной диск Ford Focus ST

Тормозной диск берет на себя почти всю тепловую энергию, выделяющуюся во время торможения. Поэтому его главной характеристикой является теплоемкость и теплопроводность. Последняя в свою очередь также нужна для того, чтобы быстро отдавать тепло окружающей среде — нагревать воздух. Диск должен обладать достаточной жесткостью, чтобы выдерживать давление колодок и должен переносить частые и сильные перепады температур. В гражданских автомобилях применяют диски из чугуна, который имеет очень низкий коэффициент трения, что повышает износостойкость. Казалось бы, что в тормозах коэффициент трения должен быть большим, но мы уже обсуждали что все в конечном итоге упирается в коэффициент трения покрышек с асфальтом. И только там, где покрышки позволяют, имеет смысл использовать диски из керамики, карбона. Но такие диски будут заметно быстрее изнашиваться. По конструкции различают цельные диски и вентилируемые (двойные). Цельные представляют из себя плоский цельный диск — такие обычно ставят на задние колеса бюджетных машин.

Цельный задний тормозной диск

Вентиллируемые диски это, по-сути, два цельных диска соединенные перегородками. Вентиллируемые диски гораздо лучше охлаждаются за счет воздуха, который циркулирует между дисками. На дорогих дисках перегородки спроектированы специально так, чтобы улучшить циркуляцию воздуха.

Вентиллируемый передний тормозной диск BMW

Для облегчения веса ступичную часть диска (колокол) изготавливают из более легких сплавов (алюминий), а сам ротор (рабочая поверхность) крепится болтами. Причем крепление может быть не жестким и допускать некоторое осевое смещение рабочей части диска — диски с плавающим ротором.

Составной тормозной диск Mitsubishi Evolution X

Диски с насечками помогают отводить горячие газы от трущихся поверхностей колодки и диска, и с одной стороны увеличивают площадь поверхности диска (для лучшего охлаждения), а с другой уменьшают площадь соприкосновения колодки с диском, соответственно меньше тепла выделяется в паре трения.

Вентиллируемый диск с насечками. В разрезе видно структуру перемычек, соединяющих две части диска

Перфорируемые диски имеют сквозные и глухие отверстия и способствуют лучшему охлаждению диска. Также с одной стороны они уменьшают жесткость всей конструкции, а с другой помогают диску легче переносить деформации связанные с постоянными и быстрыми нагреваниями и охлаждениями.

Тормозной диск с перфорацией Aston Martin в виде настенных часов

Сравнение разных видов дисков

Тормозной диск, а вернее его размер напрямую влияет на минимальный размер колесных дисков и косвенно на профиль резины. Чем больше требуется тормозной диск, тем больше будет колесо, ведь сам диск и суппорт должны поместиться в колесный диск и еще иметь зазор для доступа воздуха для охлаждения и не перегревать сами колеса.

Разница между задним и передним суппортом

И хотя оба механизма работают аналогично друг другу, адаптация к условиям использования у них разная. Именно поэтому установить передний суппорт сзади и наоборот не получится.

Задние суппорты отличаются от передних по габаритам из-за банальной физики торможения. Если функция ручника производится штатными колодками, то задние суппорты могут иметь иную конструкцию. Приобрести любую из таких запчастей можно в магазине, который продает авто запчасти и расходники для транспортных средств.

Благодаря суппорту, автомобиль способен производить торможение, именно поэтому его наличие в транспортном средстве обязательно. Следите за процессом торможения вашего авто и своевременно производите замену такой важной для вашей безопасности детали. Для проверки достаточно поднять машину на домкрате и снять колеса. Однако лучше всегда обращаться к специалистам, ведь наличие в машине неисправного суппорта может привести к плачевным последствиям.

Можно ли отремонтировать

У меня есть большая и замечательная статья по ремонту, обязательно читайте, там все по полкам. Суппорта ломаются от этого никуда не уйти, может просто банально пыльник «проворонили», либо рабочий поршень закис. В общем если покупать новый в сборе, то это дорого. Но можно отремонтировать и этот.

Для этого приобретается ремонтный комплект. По сути это все новые внутренности, которые стоит заменить.

Рабочие поршни ремонтировать нет смысла (отчищать их от ржавчины или окисла), поверхность зачастую уже съедена, и даже если вы снимете часть на специальном станке, то размеры уже не подойдут.

Поэтому последовательность действий должна быть такая:

• Приобретаем ремкомплет.
• Снимаем суппорт с машины и разбираем его.
• Удаляем все старые резинки, при надобности чистим корпус.
• Устанавливаем новые детали.
• Устанавливаем на авто, прокачиваем тормозную систему.

Хочется отметить отдельно направляющие, по сути это два длинных болта, по которым ходит подвижная часть конструкции. Если они изнашиваются, либо у них рвется уплотнительная резинка, работа суппорта также может нарушиться, их также желательно заменить.

Сейчас небольшое полезное видео смотрим.

На этом заканчиваю, читайте наш АВТОБЛОГ.

Похожие новости

• Чем и какой краской покрасить тормозные барабаны. Чтобы не ржаве…
• Какие тормозные барабаны лучше чугунные или алюминиевые. Читать …

Добавить комментарий Отменить ответ

Саппорт тормозной. Практические советы по эксплуатации тормозной системы. Наиболее характерные неисправности

Впервые суппорты были изготовлены в конце ХІХ века англичанином Ф.Ланчестером, но применения им не нашлось. Позже их начали ставить на шасси боевых самолетов и на спортивные автомобили. На потоковые автомодели суппорт попал только в средине ХХ века. Суппорт – это ключевая деталь тормозной системы машины. А значит, это ваша уверенность в безопасности на дороге. Не забывайте систематически диагностировать суппорты и незамедлительно устранять неполадки.

Типы тормозных суппортов

В момент торможения задействован ряд деталей: тормозной диск, и суппорт. Ключевая роль в этом процессе отводится суппорту, так как именно он прижимает колодки к диску. Тормозные суппорты бывают фиксированные и с плавающей скобой. Рассмотрим оба типа.

Принцип работы тормозного суппорта

Тормозной суппорт фиксированной конструкции имеет металлический корпус и два рабочих цилиндра, прикрепленных с обеих сторон . Сам корпус конструкции фиксируется на поворотном кулаке. В состоянии спокойствия суппорты удерживаются пружинами. В момент торможения колодки синхронно прижимаются к диску с обеих сторон.

Чтобы произошло синхронное срабатывание тормозных суппортов (колодок), нужна тормозная жидкость. Подается она по трубкам во все цилиндры (несколько цилиндров повышают эффективность работы тормозов). Такие мощные колодки стоят на гоночных машинах и на тяжелых автомобилях (например, Mercedes-Benz).

Тормозной суппорт с плавающей скобой имеет кронштейн и корпус цилиндра (с 1-2 поршнями), прикрепленный к внутренней стороне колеса. Эта колодка стоит на одном месте стабильно. В момент торможения поршень надавливает на впереди стоящую колодку. Затем колодка прижимается к диску, и плавающая скоба суппорта по направляющим пальцам движется навстречу суппортам. В итоге и вторая (внешняя) колодка прижимается к тормозному диску.

Суппорт с плавающей скобой по объему меньше фиксированной конструкции суппорта. Кроме того, сам механизм значительно проще. Стоят суппорты с плавающей скобой на автомобилях эконом-класса со штатными дисками малого размера.

Признаки неисправности тормозного суппорта

Водитель должен быть наблюдательным, чтобы вовремя почувствовать неисправность суппорта. Что должно вас насторожить? Наиболее распространенные признаки неисправности суппорта:

Для полной остановки автомобиля нужны сверхусилия.

В момент торможения машину начинает тянуть в сторону.

Педаль тормоза «проваливается» без усилий.

Тормозная педаль вибрирует.

В педали тормоза появилось некое сопротивление.

При большом усилии задние тормоза блокируются.

Появился странный скрип, визг при торможении (поэтому не забывайте о регулярной смазке суппортов).

Происходит утечка тормозной жидкости.

Способы ремонта тормозного суппорта

Если тормоза подклинивают, то причиной может быть ржавчина на неподвижных колодках суппорта. Такое происходит, когда машина долго простаивала, или вам попался некачественный пыльник. Чтобы эту коррозию убрать, потребуется наждачка, щетка по металлу и крупный напильник. После удаления ржавчины металл покрывают смазкой высокотемпературного типа. Если на колодках появились мелкие ямки от ржавчины, то придется зашлифовать их напильником (иначе колодка к тормозному диску неплотно прижмется). Поменяйте заодно и манжеты.

Если ямки приличных размеров, то покупайте новую неподвижную часть суппорта, потому что шлифовка напильником тут бессильна. Если клинят направляющие суппорта, то придется снять колодки. Теперь добиваемся свободного перемещения по направляющим: проверяем изгиб, чистим и смазываем.

Если клинит поршень в суппорте. Для проверки отпустите штуцер прокачки после того, как колодки заклинят. Если есть неисправность, то подклинивание больше наблюдаться не будет. Если вы демонтируете суппорт, то обратно вдавить поршень будет очень сложно. В целях профилактики периодически можно винтом завести поршень до упора внутрь суппорта, а потом при помощи педали вытолкнуть его наружу. Но, опять же, не целиком (чтобы он не выпал).

Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.

Принцип работы переднего тормозного суппорта

Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.

Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к . Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.

Как определить неисправность суппорта?

Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.

Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.

Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.

Видео — Тормозной суппорт — устройство и обслуживание

Ремонт тормозного суппорта переднего своими руками

Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.

В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.

Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.

Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.

Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.

— один из ключевых его механизмов. Она состоит из цепи нескольких устройств и механизмов. Один из таких узлов тема данного материала.

Итак, давайте знакомиться, что такое суппорт в автомобилеи как он работает?

Суппорт, как уже отмечалось ранее, элемент системы торможения. Он отвечает за подержание тормозных колодок в системе дискового торможения и обеспечивает их линейное движение, а также прижимание к тормозному диску. В целом, данное устройство обеспечивает тормозное усилие, останавливающее колесо автомобиля.

Устройство и принцип работы тормозного суппорта.

Тормозной суппорт состоит из металлического литого каркаса, в пазах которого двигаются тормозные колодки. Вторым важным элементом суппорта является тормозной цилиндр, где под действием гидравлических сил выдвигается поршень, прижимающий колодки к тормозному диску. В суппортах современных автомобилей, в зависимости от необходимого тормозного усилия, может быть один или несколько таких цилиндров.

Данный узел крепиться к элементу системы подвески колеса, таким образом, что суппорт как бы обхватывает тормозной диск с обеих сторон. Этим обеспечивается распределенное усилие по обоим сторонам тормозного диска тормозными колодками.

Тормозная жидкость подается по гибким либо жестким шлангам из главного тормозного цилиндра в рабочий цилиндр суппорта, который закреплен на подвижных направляющих с неподвижным каркасом суппорта, что обеспечивает равномерное смещение при работе тормозной системы.

Обслуживание суппортов тормозной системы производится путем его чистки осмотра на предмет целостности металлических и резиновых деталей при . При наличии подтекания тормозной жидкости производится замена резиновых уплотнителей тормозного цилиндра.

В заключение немного истории появления данного механизма. Первоначально данную систему дискового торможения на основе тормозного диска и суппорта изобрел Уильям Ланчестер и запатентовал ее в начале прошлого века. Однако она не получила в те времена широкого распространения на автомобилях той эпохи. Вспомнили изобретение Ланчестера автомобильные конструкторы лишь во второй половине 50-х годов двадцатого века.

Видео.

Тормозной суппорт – это одно из самых основных устройств в тормозной системе автомобиля. Суппорт преобразует энергию нажатия педали тормоза в тормозное усилие вашего автомобиля. От правильной и безотказной работы суппортов зависит ваша безопасность на дороге. Поэтому, нельзя недооценивать важность четкой и правильной работы тормозных суппортов. В этой статье мы поговорим с вами о принципе устройства суппортов, об их типичных неисправностях и способах их устранения, а также о ремонте суппорта при помощи ремкомлекта.

Устройство и принцип работы тормозных суппортов

Тормозной суппорт состоит из двух основных деталей – это гидравлический цилиндр с поршнем, который создает тормозное усилие вашего автомобиля, и скоба, удерживающая тормозные колодки.

Тормозной поршень вставлен в тормозной цилиндр через систему сальников, для предотвращения протечек. При нажатии на педаль тормоза создается избыточное давление тормозной жидкости в тормозной системе автомобиля. По системе трубопроводов это давление распределяется к каждому тормозному суппорту. Избыточное давление жидкости начинает выталкивать тормозной поршень из цилиндра. В свою очередь, поршень приводит в движение тормозные колодки, которые сжимая тормозной диск, создают тормозное усилие.

Тормозная скоба предназначена для удержания тормозных колодок от проворачивания во время торможения, а также для удержания их у поверхности тормозного диска.

Тормозной цилиндр крепится к скобе на направляющих тормозного суппорта. Тормозной цилиндр может свободно перемещаться на направляющих в поперечном направлении (по отношению к оси движения автомобиля). Это необходимо для того, чтобы создавать равномерное тормозное усилие на обе тормозные колодки и использовать для торможения обе стороны тормозного диска.

Как видите, в устройстве тормозного суппорта нет ничего сложного, но дьявол кроется в деталях.

Признаки неисправности тормозных суппортов

Неисправность тормозных суппортов определить очень легко, для этого не нужно никаких специальных инструментов, достаточно беглого взгляда на узел в сборе.

Львиная доля неисправностей тормозных суппортов связана с потерей подвижности сопрягающихся узлов, что в свою очередь может служить причиной следующих неисправностей:

• Неравномерный износ тормозных дисков;
• Неравномерный износ тормозных колодок;
• Неравномерное прилегание тормозной колодки к тормозному диску;
• Подклинивание тормозного диска между тормозными колодками.

Для устранения вышеперечисленных неисправностей необходимо разборка, смазка и разработка подвижных частей суппорта. После этого рекомендуется заменить тормозные колодки и диски.

Второй по распространенности неисправностью тормозного суппорта является его не герметичность. При отсутствии герметичности суппорта вы можете обнаружить потеки тормозной жидкости на внешней поверхности суппорта. Не герметичность проявляется в следующих местах:

• Потеки жидкости из-под пыльника тормозного цилиндра;
• Потеки жидкости из штуцера прокачки.

Для устранения не герметичности тормозного суппорта необходима полная разборка суппорта и замена всех резиновых уплотнений. После этого, необходимо произвести очистку тормозного диска и колодок от попавшей на них тормозной жидкости. Для этого необходимо использовать специальное обезжиривающее средство, которое продается в автомагазинах под названием «очиститель тормозов».

Смазка направляющих тормозного суппорта

При потере подвижности в узлах суппорта первое, на что необходимо обратить внимание – направляющие. Именно они, наиболее часто доставляют хлопоты владельцам автомобилей. Закисшие направляющие могу служить причиной для проявления всех неисправностей, связанных с потерей подвижности между узлами суппорта.

Направляющие должны свободно двигаться вдоль своей оси. Если этого не наблюдается, необходимо разобрать суппорт, вытащить из скобы направляющие, очистить их от старой смазки и оценить их состояние, также необходимо очистить посадочное место направляющей в скобе.

Рабочая поверхность направляющих должна быть без коррозии, без сильных следов износа. Если на поверхности направляющей появилась небольшая коррозия, то ее необходимо зачистить очень тонкой наждачной бумагой, после этого направляющую необходимо смазать специальной смазкой и установить назад в скобу суппорта. После этого необходимо проверить свободный ход направляющей вдоль своей оси. Вы не должны прилагать каких-либо больших усилий для перемещения направляющей. Направляющая должна свободно перемещаться в теле скобы при захвате двумя пальцами руки.

Если этого не происходит, то возможно, вы плохо очистили направляющую, либо она имеет большой износ и клинит в посадочном отверстии скобы, в этом случае направляющую необходимо заменить.

Важное замечание – для смазки направляющих необходимо использовать специальную смазку. Недопустимо использовать солидол, литол, графитную и прочие смазки.

Замена тормозных суппортов

Операция по замене тормозных суппортов является достаточно простой. Для этого необходимо демонтировать суппорт с автомобиля и после этого установить новый суппорт на прежнее место. Для этого вам будет необходимо открутить пару тройку болтов.

Самая сложная часть операции – это прокачка нового тормозного суппорта. В ходе этой операции необходимо заполнить новый суппорт тормозной жидкостью и выпустить из него весь воздух. Для проведения этой процедуры вам потребуется помощник или специальное устройство для прокачки суппортов. Более подробно операция по прокачке суппортов написана в соответствующей литературе.

Если вы не уверены в собственных силах, то лучше доверить операцию по прокачке суппортов специалистам СТО.

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать. Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

• Уплотнение тормозного цилиндра;
• Пыльник тормозного поршня;
• Пыльники направляющих;
• Уплотнения направляющих;
• Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Заключение

Как видите, для ремонта и обслуживания суппортов не нужно каких-либо специальных знаний. В первую очередь здесь важна аккуратность и внимательность.

Тормозной суппорт один из основных элементов тормозной системы автомобиля. От его исправности зависит работа всего блока тормозов. Эту часть тормозной системы больше всего модернизируется с момента представления дисковых тормозов. Ведущие производители тормозных систем для автоспорта стараются представить более производительные суппорта.

Суппорт предназначен для крепления и перемещения тормозных колодок. Через поршни, он передает давление от тормозной системы на тормозные колодки, и зажимает ими тормозной диск.

Существуют 2 конструкции суппорта: фиксированной конструкции и с плавающей скобой.

Изначально появились суппорта с фиксированной конструкцией. Такой суппорт представляет собой металлический корпус, и расположенные симметрично, с обоих сторон, напротив друг друга тормозные цилиндры, которые оказывают давление на тормозные колодки, и прижимают тормозной диск между ними. Равномерное давление возникает с применением гидравлической системы с тормозной жидкостью, которая подается одновременно во все цилиндры системы. Такая система достаточно дорогая в производстве, но обладает большой эффективностью и применяется для производства высокопроизводительных систем автомобилей. Ведущие производители тормозных системы в автоспорте используют именно фиксированную конструкцию суппорта.

Вариант с плавающей скобой очень распространен в автомобилестроении, такая конструкция более компактная, простая в установке и обеспечивает более равномерный износ колодок. При такой конструкции тормозная колодка фиксируется с одной стороны, а с противоположной располагается вторая колодка и цилиндры, оказывающие на нее давление. При торможении, поршень оказывает давление на внутреннюю колодку, которая располагается перед ним, а когда эта колодка касается диска, плавающая скоба начинает движение на встречу и прижимает вторую, внешнюю колодку.

Как уже было сказано выше более эффективны суппорта фиксированной конструкции, и поэтому они используются в автоспорте. Далее поговорим про суппорта фиксированного типа.

Конструкция суппорта.

1 — защитный колпачок

2 – штуцер для прокачки

3 – уплотнительное кольцо

4 – поршень суппорта

5 – защитный чехол

6 – тормозной трубопровод

7– корпус суппорта

Установка суппорта

Суппорт жестко крепится непосредственно к поворотному кулаку. Так как суппорта в автоспорте используются универсальные, чтобы их закрепить к конкретному автомобилю используется скоба определенного размера.

В автоспорте применяется 2 типа крепления суппортов: радиальным и боковым креплением.

Самый распространённый способ крепления суппортов – с боковым креплением.

Часто его называют – суппорт с ушами.

У таких суппортов суппорт и его крепление составляют единое целое, и его уши сделаны под конкретный автомобиль. Такая конструкция применяется автопроизводителями на конвейере.

Визуально может показаться что только расстояние между ушами определяет возможность установки суппорта, но на самом деле таких параметров гораздо больше и они отражены на схеме ниже.

Схема установки данного типа суппорта представлена ниже.

Некоторые параметры можно менять проставками для крепления, изменяя вылет диска. Но как видно установка этого суппорта, вернее подбор суппорта под уже установленный тормозной диск имеет ряд больших ограничений.

Поэтому в автоспорте в основном применяется более универсальная конструкция суппорта – с радиальным креплением. У этого суппорта отсутствую уши.

Функцию крепления выполняет скоба (№1 на рисунке)

Соответственно данный способ позволяет одной скобой регулировать многие установочные параметры. В автоспорте эти скобы производятся механиками самостоятельно.

Основными производителями суппортов этого типа являются: WILWOOD, ALCON, BREMBO, AP RACING и другие.

Например на гравийных этапах машина ставится на 15-е диски и переходник изготавливается под тормозной диск меньшего диаметра. В то время как на кольцевые этапы, ставятся 17-е диски, и можно поставить ротор большего размера, и вытачивается соответствующая скоба.

Но и у данного суппорта есть ряд ограничений. В параметрах к каждой модели указан диапазон для размера (диаметра) и ширины тормозного диска.

Следующий важный параметр уже определяет эффективность работы суппорта. Он зависит от количества установленных цилиндров и их размера. Что определят рабочую площадь цилиндров.

Здесь очень важно найти баланс. Тормозной суппорт должен быть подобран, чтобы обеспечивать управляемое торможение автомобиля. Нельзя устанавливать слишком большие тормоза на какую-либо ось, это приведет к неправильному балансу распределения тормозного усилия по осям, и может вызвать негативный эффект.

Количество цилиндров в суппорте не является основанием эффективности суппорта, более важный параметр это площадь цилиндров и равномерность распределения тормозной нагрузки по колодке. Поэтому часто в 6-ти поршневых суппортах размеры цилиндров разные и увеличиваются в размере от переда к задней части – для того что бы оказать более равномерное давление на плоскость колодки, и соответственно тормозного диска.

Для соблюдения баланса основные производители высокопроизводительных систем для автоспорта и тюнинга предлагают свои дорожные киты под конкретные автомобили. Они подобрали оптимальные размеры суппорта, скобы, диаметры, ширины и вылет тормозного диска.

Суппорта также различаются по типу производства и делятся на моноблочные и составные. Моноблочный суппорт вытачивается из цельного куска алюминия, в то время как 2-х составной соединяется из 2х частей специальными высокопрочными болтами. Исконно считается что моноблочная конструкция более надежная, прочная и жесткая. И такие гранды в производстве спортивных тормозных систем, как ALCON производят системы на моноблочных суппортах.

Но также есть много производителей, который производят 2-х составные суппорты и считают это преимуществом. Для соединения 2х частей используются специальные стальные болты, которые обладаю почти в 3 раза большим модулем упругости чем алюминий. Производство такого суппорта обходится дешевле. Есть конечно экзотические сплавы алюминия, которые используются в Формуле 1, и которые имеют тот же модуль упругости что и сталь, но они очень дорогие. Еще одним преимуществом стали является повышение модуля упругости с ростом температуры, в то время как алюминий наоборот ее теряет.

Довольно часто возникает вопрос, как часто нужно обслуживать спортивные суппорта. Конкретного срока нет, все зависит непосредственно только от интенсивности использования и окружающей среды. Если суппорт не течет и его не клинит, то нет необходимости его ремонта. Но это не освобождает от ежегодной замены тормозной жидкости, которая теряет свои свойства со временем.

Очень важно понимать что суппорт в автоспорте подвергается значительно большим нагрузкам чем суппорт городского автомобиля. Температурный режим работы такого суппорта должен быть выше. И одна из основных задач в проектирование суппорта обеспечить защиту от передачи тепла от колодки на суппорт, поршни, тормозную жидкость.

В автоспорте в конструкции суппорта убирают грязезащитные чехлы (пыльники), так как невозможно сохранить свойства резины при длительных нагрузках с высокой температурой.

Компания WILWOOD совсем недавно представила еще более технологичный вид тормозного поршня, про изведенного по технологии Thermlock®.

Основная задача такого поршня создать тепловой барьер для передачи тепла от колодки к остальным частям тормозной системы. Используется составная конструкция объединяющая защитный экран из нержавеющей стали и оболочку покрытую алюминием, что позволяет уменьшить передачу тепла на 25%. Уменьшение температуры дает больший срок жизни уплотнительным кольцам, и не вызывает закипание тормозной жидкости, увеличивает срок эксплуатации самого суппорта и поршней, и уменьшает необходимость сервисного обслуживания. Это технология была разработана для гонок серии NASCAR, где температуры, в тормозной системе, порой достигают экстремальных, и сейчас WILWOOD переносит ее на линейку своих суппортов.

Суппорт один из самых технологичных элементов тормозной системы и от его качества и надежности в большей степени зависти работа блока тормозов. Мы настоятельно рекомендуем Вас покупать тормозные компоненты только от проверенных производителей, которые используют качественные материалы для их производства. Не видитесь на дешевые цены азиатских аналогов тормозных систем, в нашем климате они не долговечны. Хорошие тормоза — это Ваша безопасность на дороге!

В следующем блоке статей мы расскажем про тормозные диски и колодки. Очень надеемся, что наши статьи помогают Вам сделать правильный выбор.

Суппорт тормозной — почти всё о нём. Диагностига и ремонт неисправностей тормозных суппортов Принцип работы переднего суппорта

Тормозная система – важнейший комплекс в конструкции автомобиля, который отвечает за безопасность находящихся в нем пассажиров. Именно поэтому данной системе должно уделяться максимум внимания – диагностика должна проводиться регулярно, а с ремонтом затягивать и вовсе противопоказано.

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Подобный эффект ставит перед производителями определенные требования. Так суппорт тормозной передний обязан обладать следующими характеристиками:

• высокие показатели теплоотдачи;
• прочность;
• высокие характеристики сопротивляемости нагреву (чтобы повышение температуры не деформировало компоненты суппорта).

Видео: Общий принцип работы заднего суппорта

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
2. автомобиль тянет в сторону в процессе торможения;
3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
4. пульсация педали тормоза;
5. небольшое сопротивление в перемещении педали до пола;
6. прихватывание тормозов;
7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется , после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

Все системы автомобиля являются важными составляющими для комфортного и безопасного передвижения. Однако тормозная система заслуживает повышенного внимания, поскольку от нее зависит, насколько безопасным будет транспортное средство. А главным ее компонентом является суппорт, который время от времени приходит в негодность. Из-за наличия неисправности этого механизма невозможно своевременно остановить автомобиль. И только переборка суппорта сможет решить проблему.

Тормозная система представлена несколькими деталями, но ключевая роль отводится именно ему. Стоит рассмотреть этот компонент более подробно, выяснить, какими могут быть основные причины неисправности всей тормозной системы.

Барабанные тормоза

Автомобили обычно оснащаются дисковыми или барабанными тормозами. При этом суппорт как раз установлен на дисковую тормозную систему, в то время как в другой используется барабан. У каждой из систем есть свои преимущества и недостатки.

• Тормозной барабан при нагревании расширяется, из-за чего приходится прилагать существенные усилия.
• При замедлении автомобиля существует вероятность образования газов, которые играют роль смазки, что для тормозной системы очень критично и недопустимо.
• Барабанная конструкция склонна к «залипанию», в результате чего колеса постоянно находятся в режиме «торможения».

Многие производители старались хоть как-нибудь устранить эти недостатки или хотя бы свести их к минимуму. В конечном итоге стало ясно, что лучшим решением будет заменить их дисковой конструкцией тормозов. Однако небольшие автомобили бюджетной комплектации продолжают оснащаться барабанными тормозами, но только задних колес, а спереди уже дисковые.

Существенным плюсом барабанной системы можно считать низкую стоимость по сравнению с аналогами. К тому же они, находясь в задней части автомобиля, меньше подвергаются загрязнению.

Дисковые тормоза

У дисковой плюсов гораздо больше, о чем знает каждый, кто хоть раз занимался переборкой суппорта. И если барабанные тормоза представляют собой конструкцию закрытого типа, то здесь, наоборот, все открыто. Между тормозными колодками и диском проходит воздух, что позволяет охлаждать весь механизм. А благодаря сквозным отверстиям и специальным выемкам на диске исключается его загрязнение. Именно по причине закрытости барабанные тормоза «залипают», но в отношении дисковой конструкции данного недостатка просто не существует.

К сожалению, ничто в нашем мире не идеально, включая дисковые тормоза. И прежде всего главный недостаток кроется в высокой стоимости. Открытость тоже играет плохую шутку, ведь из-за этого диски подвергаются внешним механическим воздействиям (грязь, песок, пыль), результатом которого являются царапины.

Разновидности тормозного суппорта

Самыми распространенными система тормозного суппорта являются;

• фиксированная конструкция;
• суппорты с плавающей головкой.

Фиксированные механизмы появились раньше своих оппонентов. И переборка суппорта подобного типа не составляет труда. Конструкция их представляла собой металлический корпус с цилиндрами, расположенными напротив друг друга и в непосредственной близости от тормозного диска. Механизм закреплен на системе подвески и постоянно находится в зафиксированном положении.

Когда колодки не задействованы, то они удерживаются специальными пружинами. Но как только водитель нажимает на педаль тормоза, они прижимаются к диску. Эффективная работа обеспечивается системой и специальных трубок, благодаря которым тормозная жидкость подается во все цилиндры одновременно.

Фиксированная конструкция тормозного суппорта идеально подходит ко всем автомобилям с мощными моторами, способными развивать большой крутящий момент. В частности, это модели представительского класса и гоночные болиды. Такие механизмы производят всемирно известные компании, к примеру Brembo.

Суппорты с плавающей скобой отличаются тем, что в их конструкции одна из тормозных колодок зафиксирована, что можно заметить в ходе переборки суппорта, который закрепляется на внутренней части каждого колеса. В конструкцию, помимо цилиндра, включен кронштейн и поршень (один или два). При торможении поршень начинает прижимать колодку к диску, через какое-то время плавающая скоба сдвигается к поршню по направляющим. Благодаря этому задействуется вторая тормозная колодка.

Такая конструкция недорога в цене и при своих скромных размерах применяется в отношении недорогих автомобилей с простой комплектацией.

Принцип работы

Основная задача, которая возложена на суппорт, — это обеспечение необходимого усилия, чтобы замедлить или остановить транспортное средство. При каждом нажатии водителем педали тормоза в магистрали создается определенное давление. Оно передается к поршням суппорта, которые, в свою очередь, задействуют колодки. При этом механизм обеспечивает строго параллельное движение колодок относительно тормозного диска. В результате детали плотно сжимают диск, что и приводит к замедлению движения.

Но здесь есть один ключевой момент, о котором следует знать, прежде чем переходить к переборке переднего суппорта, — это трение. Поскольку колодки зажимают вращающийся диск, то нагрева не избежать. Причем это касается и самих колодок, и суппорта. Температура тормозной жидкости тоже увеличивается. Это обстоятельство ставит перед многими производителями выполнение серьезных требований.

Прежде всего суппорты должны изготавливаться из материала, который:

• имеет высокую прочность;
• отличается высокой степенью теплоотдачи;
• стоек к воздействию высокой температуры.

Последний пункт особенно важен, поскольку нагрев обычно приводит к деформации объектов.

Диагностика, основные признаки и причины поломки

Во время эксплуатации автомобиля происходит естественный износ элементов тормозной системы. А первым признаком того, что она нуждается в своевременном осмотре, может служить появление очень неприятного для большинства водителей скрипа. Чаще всего это указывает на неисправность суппорта. В этом случае тормозные колодки касаются диска не параллельно, что приводит к неравномерному их стиранию.

Список прочих признаков, из-за чего может понадобиться переборка тормозного суппорта:

• Существенные усилия, которое необходимо прикладывать водителю, чтобы полностью остановить автомобиль.
• При замедлении движения машину начинает неуклонно вести в сторону.
• Педаль тормоза нажимается чересчур легко.
• Наблюдается пульсация педали.
• Тормоза прихватываются.

Что же может служить причиной такого поведения суппорта? В большинстве случаев это происходит по вине прохудившегося пыльника, из-за чего внутрь попадает грязь и пыль. А по причине недостаточного количества смазки появляется ржавчина.

Профилактика

Неисправный автомобиль считается небезопасным, а автомобиль с неисправными тормозами уже представляет собой серьезную опасность в отношении других участников дорожного движения. И если закрались какие-либо признаки изнашивания тормозной системы, необходимо сразу же устранять их, а не игнорировать.

Для этого достаточно с определенным промежутком времени проводить визуальный осмотр всех элементов тормозной системы и производить переборку задних суппортов «Ауди» или любого другого автомобиля. Делать это можно самостоятельно или периодически загоняя автомобиль на СТО с целью плановой проверки.

Что касается самого промежутка, то следует проводить диагностику через каждый 30-40 дней. В ходе визуального осмотра особое внимание стоит уделять состоянию всех Если есть небольшие разрывы, вовремя устранять неприятность, так как попавшие загрязнения приводят к преждевременному износу деталей.

Техническое обслуживание тормозной системы

Чтобы на автомобиле можно было совершать комфортные и безопасные поездки, необходимо, чтобы тормозная система всегда была в исправном состоянии. Для этого достаточно производить техническое обслуживание всех ее деталей.

Для ухода за суппортом его необходимо демонтировать, разобрать и смазать все движущие элементы. Ничего сверхсложного в этом нет, тем не менее всего лишь единицы занимаются переборкой суппортов «Ниссана».

Если водитель регулярно ездит на машине, возникает необходимость в полной замене тормозной жидкости. Производить это можно через каждые два года. Связано это с тем, что жидкость во время эксплуатации автомобиля способна притягивать влагу, из-за чего эффективность тормозной системы существенно падает.

Если визуальный осмотр выявил жидкие потеки, следует сразу же устранить проблему. Так можно избежать серьезной поломки всей системы и одновременно обезопасить себя и окружающих.

Тормозные колодки тоже заслуживают внимания и при явном износе тут же заменяются. Изделия многих производителей отличаются высокой степенью безопасности и качества. К тому же они делаются таким образом, чтобы колодки сигнализировали владельцу о своем техническом состоянии.

Ремкомплект

Для облегчения переборки суппорта «Лачетти» существуют специально предназначенные для него ремкомплекты. По сути, это набор мелких и запасных расходных деталей. Как правило, он состоит из:

• уплотняющих колец;
• направляющих;
• регулировочных винтов;
• регулировочных приспособлений;
• смазочных материалов.

В зависимости от марки машины и производителя набора, в состав могут ходить и прочие элементы, но перечисленные составляющие являются стандартным набором практически любого ремкомплекта.

Стоит заметить, что устройство переднего и заднего суппортов одной машины отличается. То есть придется приобретать два набора. При этом стоит выбирать тот вариант, который максимально подходит к автомобилю согласно его документации.

Обслуживание передних суппортов

Работу удобнее проводить на подъемнике или можно использовать домкрат. Приподнимается передняя часть автомобиля, и снимается колесо. Далее следует открутить нижний болт крепления суппорта и затем откинуть вверх его корпус. Производя переборку задних суппортов «Ауди С4», стоит оценить состояние колодок и при необходимости заменить их.

Затем нужно открутить верхнее крепление, шланг при этом можно не снимать. После чего выкрутить болты, которые удерживают скобу суппорта на кулаке. После снятия скобы можно переходить к извлечению поршня. Для этого нажать педаль тормоза — давление сделает все остальное. Следует тут же закупорить тормозную магистраль, к примеру болтом М12.

Нужно полностью разобрать суппорт и очистить его от грязи и смазать, что нужно. В процессе обслуживания использовать приобретенный ремкомплект для своего автомобиля. Все поврежденные детали заменяются новыми, а в завершение механизм собирается в обратной последовательности.

Обслуживание задних суппортов

Устройство задних суппортов немного отличается от передних, поскольку задние колеса связаны с ручным тормозом. Приподняв уже заднюю часть автомобиля, снимают оба колеса. Трос нужно отсоединить, то же касается и шплинта, который соединяет между собой механизм ручника и суппорт.

В ходе переборки суппорта «Ауди А6» нужно сразу заглушить тормозную магистраль (подойдет тот же метод) и открутить крепежные элементы суппорта. Открывается доступ к колодкам, которые следует внимательно осмотреть.

Скобы тормозного механизма удерживаются болтами, прикрученными к рычагу подвески. Снимаем их тоже, а еще саму скобу вместе с фиксаторами и направляющими. В этом суппорте поршень можно снять плоскогубцами либо узкогубцами. В дальнейшем те же действия — оценка состояния деталей, при необходимости, смазка, есть ли утечка. После этого осуществляют сборку суппорта в обратном порядке, не забыв поставить колеса.

В заключение

Поскольку тормозная жидкость все равно прольется, необходимо проверить ее уровень в системе и долить, если нужно. Также в обязательном Вся работа не представляет ничего сложного, и справиться можно самостоятельно. Только проводить техническое обслуживание стоит при запланированной операции по замене тормозных колодок.

Суппорт тормозной представляет собой устройство, прижимающее тормозные колодки к диску во время торможения автомобиля. Фактически суппорт является единственной подвижной частью автомобильной тормозной системы, поэтому ее работоспособность в наибольшей степени зависит от исправности данного элемента.

Принцип работы тормозного суппорта

Схема суппорта не является сложной и одинакова в большинстве моделей автомобилей. Нажатие на педаль тормоза приводит к появлению давления в тормозной магистрали, воздействующего на поршни суппортов. Данное давление приводит к сдвижению поршней суппортов, которые в свою очередь подталкивают тормозные колодки к закрепленному на колесе тормозному диску, прижимая их к нему с обеих сторон. Возникающее в результате этого трение и вызывает эффект торможения автомобиля. Кроме того задачей суппорта является постоянное удерживание колодок в строго параллельном положении относительно тормозного диска.

Устройство суппорта не отличается сложностью. Фактически он состоит из подключенных к гидравлической системе поршней, к которым крепятся тормозные колодки. Расположение и количество тормозных колодок, а также способ крепления суппорта к могут различаться и зависят от модели автомобиля. Наиболее распространенная схема – две колодки на колесо и двухточечное крепление к ступице.

Устройство тормозного суппорта

Признаки неисправности суппортов

Суппорт колеса обязательно должен быть качественным. Под воздействием возникающего в процессе торможения трения тормозные колодки и сам суппорт нагреваются. Поэтому помимо механической прочности к ним предъявляются серьезные требования в части теплостойкости и высокой скорости теплоотдачи, чтобы избежать заклинивания поршней и деформации частей тормозной системы.

Пыльник направляющей неприметная на первый взгляд деталь, но ее дефект может привести к заклиниванию суппорта.

Помимо ситуаций, когда тормозная система уже явственно не работает о том, что суппорт тормозной в ближайшее время выйдет из строя могут свидетельствовать и другие признаки. В частности это скрип и стук в зоне расположения суппортов. Появление скрипа свидетельствует об усилении процессов трения в механизме, что постепенно разрушает его. Проблемы, которые приводят к такому, разнообразны. Это перекос тормозных колодок или их неправильная установка, а также чрезмерно изношенные тормозные диски (как результат может появится ).

Также замена суппорта может потребоваться в том случае, если на нем разорван пыльник поршня. Это чревато тем, что внутренности суппорта, в частности его цилиндр, становятся беззащитными перед проникновением внутрь грязи, повышающей трение между поршнем и цилиндром, а также провоцирующей образование ржавчины, что ведет к неизбежному заклиниванию поршня.

Ремонт суппортов

Поскольку суппорты можно считать условно доступными деталями, их ремонт некоторые автолюбители выполняют самостоятельно, в домашних условиях. В принципе, элементарная проверка и первичный ремонт не представляют собой ничего особо сложного.

Для начала необходимо разобрать суппорт, полностью вычистить его от старой смазки и нанести новую. Также нужно проверить степень износа и старения резиновых уплотнителей и обратно собрать конструкцию. Если не возникает никаких экстренных ситуаций, процесс не занимает слишком много времени.

Сначала снимается колесо с установленного на подпорки автомобиля. Чтобы на суппорте чаще всего достаточно отвинтить всего один, расположенный в нижней части винт, крепящий суппорт к скобе. Очень важно вместо изношенных установить новые колодки в точно таком положении, в каком стояли старые. При таком ремонте суппорта не следует отключать от него канал с тормозной жидкостью, чтобы избежать образования протечки в дальнейшем. Если обнаружена проблема с поршнем или другими деталями суппорта, лучше отправиться для ее устранения на СТО.

Связанные термины

В статье пойдет речь о том, как устроен суппорт тормозов и как в выполнить ремонт суппорта своими руками в домашних условиях.

Когда водитель нажимает на педаль тормоза, колодки прижимаются к дискам и таким образом происходит остановка автомобиля. Но к сожалению еще не придумали механизмов, которые могли бы отводить тормозные колодки в исходное положение. Они просто перестают плотно прижиматься к дискам. Зачастую, после длительной эксплуатации тормозной механизм приобретает некоторые неисправности, что существенно сказывается на быстром или неравномерном износе тормозных колодок и дисков, повышенного шума и неприятного запаха. Колодки перегреваются и при этом теряют свои сцепные свойства. Одним словом становится неэффективной.

Причин, по которых возможны такие неисправности, на самом деле не так уж и много. Это или повреждённые направляющие, по которым перемещается суппорт, или грязь на рабочей поверхности, мешающая свободному перемещению колодок

Ну или сам суппорт. Последний вариант будет рассмотрен в данном материале:

Небольшая поправка: таки есть в суппорте деталь, которая способствует именно возвратному движению поршня после пропадания давления – это манжета. С одной стороны она обеспечивает герметичность, с другой – является своеобразной пружиной. Квадратная в сечении, при перемещении поршня она деформируется, а потом стремится принять форму покоя, попутно слегка утапливая поршень в корпус.

Со временем эластичность манжеты теряется, колодки остаются прижатыми к дискам, повышенное трение, перегрев и все прочие прелести. Не всегда это очевидно. Как можно выявить неисправность?

Прежде всего, вывешенное колесо должно свободно крутиться, даже сразу после нажатия и отпускания педали тормоза.

Тормозные диски не должны иметь следы перегрева

наружная и внутренняя колодки не должны иметь разницу в толщине

поршень тормозного суппорта должен легко утапливаться в корпус.

Если же есть повод для беспокойства, начинаем искать проблему. Чаще всего она происходит из-за повреждённого пыльника

но даже если внешне цел, загляните под него

поверхность поршня должна быть идеально ровной, без каких-либо следов ржавчины или грязи.

VAG-ом предусмотрен ремкомлект, состоящий из резинок, есть и куча аналогов от сторонних производителей

но нет в продаже поршня. Однако это вовсе не проблема, можно спокойно использовать неоригинальные поршни, имеющиеся в свободной продаже для автомобилей предыдущих поколений

А теперь о самой процедуре ремонта:

Поддомкрачиваем автомобиль и откручиваем колесо, выворачиваем руль в крайнее положение

Снимаем фиксирующую пружину

Тщательно очищаем поверхность возле крепления тормозного шланга

Сполоснуть каким-нибудь очистителем, продуть воздухом

Что бы не потерять уровень тормозной жидкости, пережимаем тормозной шланг

Откручиваем полый болт, фиксирующий шланг,

Отводим шланг в сторону

Что бы грязь не попала внутрь, а жидкость не заливала всё вокруг, наживать в отверстие простой болт с резьбой 10*1,5

Снимаем защитные колпачки на направляющих

Откручиваем направляющие шестигранником на 7 мм.

Необходимо немного утопить поршень, для того с помощью толстой отвёртки отодвигаем корпус от диска

Снимаем суппорт, помогая себе отвёрткой (отвёртками)

Одна колодка может остаться в скобе, одна фиксируется пружинкой к суппорту

—тормозной суппорт в руках. Плоской отвёрткой снимаем чехол

Чудеса, но даже при внешнем благополучии внутри могла оказаться влага

Поршень из корпуса можно вынуть тремя способами:

Не отсоединив ещё суппорт от шланга, снять его с диска, и нажимать на педаль тормоза, пока поршень не выпадет. И сразу пережать шланг.

Зажать корпус в тисках, а поршень вытягивать большими “крокодилами”, совершая одновременно круговые движения

–но проще всего вынуть его с помощью воздуха. Однако не забудьте обеспечить упор, для безопасности собственных частей тела

Слив остатки тормозной жидкости, вынимаем старую манжету

Необходимо тщательно очистить посадочную поверхность защитного чехла

А так же канавки для манжеты

Перед сборкой необходимо всё ещё раз промыть (ELSA рекомендует спирт, но не внутрь) и продуть воздухом.

Чистыми (!) руками укладываем новую манжету

Слегка смазываем её свежей тормозной жидкостью

Немного т. ж. проливаем на поверхность поршня (та же ELSA для этого предусматривает специальную пасту)

Кладём поршень в корпус строго вертикально, и слегка раскачивая, усилием пальцев, вдавливаем

Утопив почти до середины, надеваем защитный чехол

Убедившись, что резинка нигде не замята, напрессовываем чехол на корпус. В нём вварено проволочное кольцо, для ровной посадки VAG-ом предусмотрена специальная оправка

Но можно обойтись и без неё, главное – равномерное усилие

Утопить поршень полностью, а потом выдвинуть с помощью воздуха, и убедиться, что пыльник сел ровно, нигде не перекручен и не порван

Снова утопить поршень полностью, и можно приступить к сборке. Однако, раз уж мы дошли до ремонта и профилактики тормозов, делать всё нужно правильно. А значит – откручиваем скобы суппорта

И тщательно вычищаем все поверхности, по которым перемещаются колодки

Убеждаемся, что не повреждена резьба, в которую ввинчиваются направляющие

*слабое место на VW последнего поколения. Часто при выкручивании направляющей, грязь и ржавчина, образовавшиеся на торчащей части, вытаскивают за собой и нити резьбы

Прикручиваем скобу на место (болты перед повторным применением очистить, затягивать с усилием 190Nm ),

кладём колодку и убеждаемся, что она нигде не застревает

Очищаем направляющие от грязи. При следах ржавчины их лучше вообще заменить

Вставляем внутреннюю колодку пружиной в поршень,надеваем суппорт на скобу, пальцами (!) наживляем направляющие

обязательно убедитесь, что болт пошел по резьбе, и только потом затягиваем (30 Нм)

Надеваем колпачки, что бы потом не забыть, вставляем пружинку

Тормозной шланг крепится к тормозному суппорту полым болтом, и уплотняется двумя кольцами.

Можно смело назвать их одноразовыми.

И снимаются они только с помощью инструмента

Но при этом в ETKA найти их, как отдельную деталь, не предоставляется возможным. Смело можно ставить кольца из аналогичного узла, применяемые в отечественных автомобилях. Разве что перед установкой слегка подвигать взад и вперёд на мелкой шкурке

Перед сборкой продуть штуцер

И очистить привалочную плоскость на шланге

И на корпусе

Теперь можно собирать

*35 Nm

Откручиваем штуцер прокачки, и освобождаем тормозной шланг

Обычно после такой работы прокачивать контур нет нужды, достаточно дождаться, когда из штуцера польётся жидкость, ровно и без пузырьков

Для любителей экологии можно подвесить бутыль, и контролировать воздух через прозрачный шланг

Затянуть шутцер (30Nm), сесть за руль и несколькими качками педали свести колодки.

Смыть остатки тормозной жидкости и прочие и следы деятельности

Особенно обратите внимание на пыльник ШРУСа, чехлы шаровой опоры и рулевого наконечника

Если таковых не наблюдается, прикручиваем колесо, опускаем домкрат. Открываем капот и проверяем уровень тормозной жидкости в бачке. При необходимости – долить.

Сделать пробную поездку. Если педаль при первом нажатии проваливается, а после пары качков становится выше, повторить процедуру по удалению воздуха.

Так же есть вероятность, что из-за разной эластичности манжет в старом и перебранном суппорте появится разница в скорости срабатывания тормозов. Поэтому желательно переборку производить сразу с обеих сторон.

Ну а теперь можно радоваться исправным тормозам.
Таким образом теперь вы узнали, как выполняется ремонт переднего и заднего тормозного суппорта

Суппорт тормозной передний представляет собой устройство, которое останавливает тормозной диск автомобиля. Техническое состояние суппорта должно быть всегда в отличном состоянии, так как это единственная подвижная часть тормозной системы, а значит, более ответственная. В этой статье мы раскроем принцип действия и устройство суппорта, а также расскажем, как провести его ремонт.

Принцип работы переднего тормозного суппорта

Конструктивно суппорт представляет собой два поршня, на концах которых располагаются тормозные колодки. При нажатии на педаль тормоза, в системе появляется давление, под действием которого тормозная жидкость начинает движение в сторону поршней. Поршни, в свою очередь, получив воздействие гидравлики, начинают движение на встречу друг другу и прижимают колодки к тормозному диску. Таким образом, происходит остановка колес автомобиля. Сила нажатия на педаль тормоза определяет прижимную силу поршней, так как этот показатель напрямую зависит от давления в тормозной системе.

Устройство и крепление суппорта зависит от марки и модели автомобиля, это относится и к . Наиболее распространенным является двойной крепление суппорта к ступицы колеса с двумя поршнями. Количество колодок обычно составляет пару, хотя бывает и больше.

Как определить неисправность суппорта?

Суппорт должен обладать большой механической устойчивостью, так как он работает в режиме постоянного напряжения. Кроме того, к нему предъявляются повышенные термические требования, так как в процессе торможения, колодки нагреваются и за счет теплоотдачи нагревают сам суппорт. Если суппорт перегреется, его форма может серьезно деформироваться, что приведет к заклиниванию механизма, а соответственно, к неисправности тормозной системы автомобиля.

Признаки, которые могут указывать на неисправность суппорта – различны. Во-первых, эффективность торможения заметно снижается, а во-вторых – появляются различные скрипы и вибрации в передней части автомобиля. Скрип может быть вызван слишком большим трением, которое возникает при неправильной установке тормозных колодок или явном деформировании суппорта. Обычно, это сопровождается появлением биения в районе руля при нажатии на педаль тормоза на больших скоростях.

Поводом для последующего ремонта может служить и дефекты пыльника поршня, через которые в цилиндр попадает пыль и влага. Все эти факторы приводят к неизбежному заклиниванию поршня и снижению эффективности тормозов.

Видео — Тормозной суппорт — устройство и обслуживание

Ремонт тормозного суппорта переднего своими руками

Данная операция не требует от водителя особых умений, поэтому многие выполняют эту работу в домашних условиях при минимальных вложениях средств.

В первую очередь, колесо автомобиля вывешивают и снимают, затем откручивают крепления суппорта и отсоединяют его от тормозной системы. После этого узел разбирается и тщательно очищается от грязи и старой смазки. Затем, суппорт осматривают на предмет износа и деформации, если все в порядке, то можно продолжать выполнение ремонта.

Замене подлежат все резиновые уплотнители и прочие расходные детали. Помимо этого, обязательно замените тормозные колодки и проверьте правильность их посадки. Как только все работы будут завершены, можно приступать к сборке детали.

Установите суппорт на ступицу и закрепите. Тормозной шланг опустите в емкость с тормозной жидкостью и попросите напарника энергично понажимать на педаль тормоза. Как только из шланга перестанут идти пузыри, быстро установите его на тормозной суппорт и долейте тормозную жидкость в бачок. Таким образом, вы прокачаете тормозную систему и избавите себя от внезапного отказа тормозов.

Это все, что нужно знать о передних тормозных суппортах. Как видите его ремонт и замена не вызывают особых сложностей, поэтому вы справитесь с этой задачей самостоятельно.

Ремонт тормозных суппортов в Голливуде, Флорида

Какие типы тормозов у ​​моей машины?

Если ваш автомобиль, грузовик или внедорожник были произведены в последние годы, они могут быть оснащены антиблокировочной тормозной системой, которая позволяет управлять автомобилем при включенных тормозах. Старые автомобили не имеют тормозов с АБС. В дополнение к этому, большинство автомобилей имеют два или три типа тормозных систем. Эти тормозные системы состоят из нескольких частей, включая тормозные колодки и роторы. Если какая-либо из этих тормозных систем изнашивается, крайне важно доставить свой автомобиль в университетский автоцентр для проверки, прежде чем их состояние ухудшится. Эти тормозные системы:

Дисковые тормоза — Если вы посмотрите через одно из колес вашего автомобиля, вы увидите внутри блестящий металлический диск. Это называется дисковым тормозом, также называемым передним тормозом. Когда водитель нажимает на педаль тормоза, накладка из износостойкого материала прижимается к тормозному диску и трет его, заставляя его замедляться — аналогично велосипедным тормозам.

Барабанные тормоза — Некоторые автомобили имеют дисковые тормоза на всех четырех колесах, в то время как другие имеют дисковые тормоза на передних колесах и барабанные тормоза на задних колесах.Вместо диска и тормозной колодки барабанные тормоза имеют колодки внутри полой ступицы колеса, которые выдавливаются наружу. Когда обувь вдавливается в колесо, создается трение, замедляющее вас.

Ручной тормоз — Ручной тормоз вашего автомобиля воздействует на дисковые и барабанные тормоза более медленным и менее сильным образом с помощью рычага, расположенного между двумя передними сиденьями вашего автомобиля. Когда вы нажимаете на тормоз, система рычагов натягивает пару прочных тросов, которые тормозят задние колеса.Система ручного тормоза полностью механическая и не использует тормозную жидкость, как дисковые и барабанные тормоза, поэтому ее можно использовать в качестве экстренного торможения (с большой осторожностью) при выходе из строя других тормозных систем.

Что такое тормозные суппорты и как они работают?

Тормозные суппорты являются частью дисковой тормозной системы вашего автомобиля. Тормозные суппорты подходят к поверхности тормозного диска; тормозные суппорты содержат тормозные колодки, которые представляют собой пару металлических пластин, соединенных фрикционным материалом.Когда тормоз вашего автомобиля включен, тормозная жидкость из главного цилиндра создает гидравлическое давление на один или несколько поршней, что прижимает тормозные колодки к ротору. Тормозные колодки замедляют ротор, чтобы остановить автомобиль.

В вашем автомобиле есть два типа тормозных суппортов. Плавающие суппорты, также известные как скользящие суппорты, имеют один или два поршня, расположенных на внутренней стороне тормозного диска. Эти поршни толкают суппорт при торможении, что создает трение от тормозных колодок с обеих сторон ротора.С другой стороны, фиксированные роторы имеют поршни с обеих сторон тормозного ротора

.

Как узнать, нужно ли мне привезти мой автомобиль для обслуживания или ремонта тормозной системы?

Забота о ваших тормозах имеет решающее значение для обеспечения безопасного вождения для вас и ваших пассажиров. Это функция, которую вы используете каждый день, и даже небольшое изменение может указывать на то, что что-то не так. Если тормоза вашего автомобиля плохо работают, и вы находитесь в Купер-Сити, штат Флорида, или в Дэви, штат Флорида, вам обязательно нужно доставить свой автомобиль в университетский автоцентр для проверки.Некоторые предупреждающие знаки включают:

Стоп-сигнал на приборной панели загорается и не гаснет — Если это произойдет, сначала убедитесь, что ручной тормоз не затянут. Если ваш стоп-сигнал продолжает гореть, ваш автомобиль сообщает вам, что пришло время для проверки, и / или есть проблема с вашими тормозами.

Ваш автомобиль уводит в сторону при торможении — Одна тормозная система может работать более эффективно, чем другая, в результате чего ваш автомобиль уводит в сторону при торможении.

Ваша педаль тормоза кажется мягкой или губчатой ​​ — Если вы заметили разницу в сопротивлении педали тормоза — она кажется «мягче» или полностью проваливается до коврика при нажатии на нее — это признак того, что вам нужно немедленное обслуживание.Возможен воздух или влага в тормозной системе или проблема с главным цилиндром.

Ваши тормоза скрипят, скрежещут или визжат — Если вы слышите пронзительный звук при торможении, это, вероятно, означает, что ваша тормозная колодка износилась. Это также может вызвать скрежещущий звук; скрежет также может указывать на отсутствие смазки в автомобилях с задними барабанными тормозами.

У вас утечка тормозной жидкости.

Это может быть лужа под автомобилем, грузовиком или внедорожником, или утечка жидкости из тормозной магистрали.В любом случае, если в вашем автомобиле течет тормозная жидкость, вы скоро захотите посетить университетский автоцентр.

Если вы испытываете один или несколько из этих симптомов, не медлите, принесите свой автомобиль в университетский автоцентр в Голливуде сегодня же! Мы позаботимся о том, чтобы ваши амортизаторы и стойки работали. Мы также можем выполнить другие услуги, которые могут вам понадобиться, такие как плановое техническое обслуживание, настройка и ремонт двигателя.



Ваш надежный магазин по ремонту тормозных суппортов

Если у вас возникли проблемы с тормозными суппортами, обратитесь в университетский автоцентр в Голливуде.Наша команда специалистов по качеству имеет многолетний опыт работы и является экспертом во всем, что касается ремонта автомобилей, включая обслуживание и ремонт тормозов, сход-развал, ремонт тормозов и ремонт тормозных суппортов. Мы являемся одной из самых известных автомастерских в этом районе и можем эффективно и с минимальными затратами улучшить эффективность тормозной системы вашего автомобиля. Мы позаботимся о том, чтобы все детали тормозной системы вашего автомобиля работали исправно и имели высокую производительность. Причины, по которым вы должны иметь дело с нами:

• Прозрачность
• Честность
• Целостность
• Мы эксперты
• лет опыта

Мы ремонтируем автомобили с 2000 года и получили 100 баллов на основе отзывов 245 довольных клиентов.Если вы находитесь в районе 33024 или в Купер-Сити, штат Флорида, Дэви, штат Флорида, Голливуде, штат Флорида, Пемброк-Пайнс, штат Флорида, или в Уэстоне, штат Флорида, не стесняйтесь назначать встречу с университетским автоцентром через Интернет или по телефону. по телефону 954-450-3696. Университетский автоцентр — Качество и прозрачность при каждом ремонте!.

Как работают тормозные суппорты | HowStuffWorks

Мотоциклы меньше автомобилей, поэтому им требуется меньшая тормозная способность. Тем не менее способность замедляться или останавливаться в некотором смысле даже важнее для мотоцикла, чем для других транспортных средств.Как так, спросите вы? Что ж, поскольку водитель в значительной степени незащищен, даже небольшое сгибание крыла может быть потенциально смертельным. Предотвращение несчастных случаев имеет решающее значение, когда вы едете на мотоцикле. Но какие тормозные суппорты нужны мотоциклу?

Ответ относительно прост — маленький и легкий. В отличие от более крупных суппортов, используемых на некоторых легковых и грузовых автомобилях, тормозные суппорты мотоциклов должны быть небольшими, чтобы не утяжелять мотоцикл и не мешать водителю. Тормозные суппорты мотоциклов обычно изготавливаются из легких материалов, таких как алюминий, который также обладает дополнительным преимуществом

, заключающимся в устойчивости к ржавчине. Некоторые мотоциклы больше и мощнее других; очевидно, что этим байкам нужно больше тормозной способности. Многие

менее мощные велосипеды меньшего размера по-прежнему используют барабанные тормоза, но большинство более крупных велосипедов теперь имеют дисковые тормоза, особенно на переднем колесе. Для увеличения тормозной способности суппорты на более мощных мотоциклах обычно имеют несколько поршней. У некоторых есть два или даже четыре поршня, в то время как у других может быть до двенадцати поршней в одном суппорте. При относительно легком весе большинство мотоциклов на самом деле обладают большей тормозной способностью, чем это абсолютно необходимо, но, как мы упоминали ранее, это неплохая идея, когда вы едете на быстром незащищенном транспортном средстве.

На мотоцикле передний суппорт крепится к вилке — металлическому узлу, который удерживает передние колеса и подвеску на месте и поддерживает руль. До недавнего времени суппорты крепились к вилке с помощью болтов, расположенных под прямым углом к ​​ротору. В последние годы, с ростом популярности радиальных дисковых тормозов (технология, зародившаяся на гоночных велосипедах), суппорты стали крепиться дальше от вилки с помощью болтов, которые проходят параллельно поверхности ротора.Эти радиально установленные суппорты уменьшают вибрацию вилки, вызванную традиционными суппортами.

Поскольку они, как правило, более открыты, чем автомобильные суппорты, и поскольку суппорт, вероятно, является наиболее заметной из всех деталей тормозной системы мотоцикла, внешний вид мотоциклетного суппорта может быть важен для многих гонщиков. На самом деле, краски для тормозных суппортов можно приобрести в автомагазинах, и их можно использовать для настройки тормозных суппортов мотоцикла. Конечно, эту же краску можно использовать и для автомобильных суппортов.Однако эксперты не советуют хромировать суппорты. Каким бы привлекательным это ни было, хром может привести к тому, что суппорт будет удерживать тепло, что приведет к нежелательному исчезновению тормозов.

Далее, давайте выясним, какими характеристиками должен обладать хороший тормозной суппорт для грузовых автомобилей.



Что делать, если штифт суппорта застрял?

«Застрял штифт суппорта» — это не та фраза, которая слетает с языка, но, благодаря Google, возможно, именно поэтому вы читаете это. В прошлом году люди гуглили эту фразу и подобные фразы, например «застрял штифт тормозного суппорта», более 30 000 раз.Таким образом, застрявший штифт суппорта и его неприятный брат, заклинивший штифт суппорта, — это то, с чем приходится иметь дело многим людям. Это проблемы, которые могут возникнуть из-за повторного использования старых деталей во время работы с тормозами или использования неправильной смазки для тормозов. Вот ссылка на страницу поддержки продаж Carlson, если вам нужно заказать новые пальцы суппорта и пыльники.

ЗНАК

Много лет назад я ехал на север по шоссе 101 в Калифорнии, наполовину слушая по радио доктора Дина Эделла, и заснул. Я проснулся, мчась на полной скорости по гравийной обочине, и запаниковал.Я дернул руль влево. Моя машина выскочила на шоссе, пересекла обе полосы и врезалась в разделительную полосу. Затем я резко поправился, сворачивая назад через шоссе и в поле с травой, направляясь прямо к большому дорожному знаку с надписью: ВВС ВАНДЕНБЕРГ СЛЕДУЮЩИЙ СПРАВА. Я ударил по тормозам, и моя «Тойота» начала подпрыгивать, как камень, скачущий через пруд. Когда он остановился, он медленно перевернулся и прислонился к знаку вверх ногами. Это было почти элегантно. Позже единственным свидетельством аварии (кроме погнутой крыши моей машины) было немного краски на одной из деревянных опор вывески.

Этот опыт оставил во мне восхищение и благодарность за дисковую тормозную систему.

Спасибо, тормоза.

ГЕНИЙ ДИСКОВЫХ ТОРМОЗОВ

У моей старой Toyota были дисковые тормоза с плавающим суппортом. В наши дни они стали обычным явлением, заменив барабанные тормоза в 1970-х и 1980-х годах в качестве основного способа остановки автомобиля. На мой взгляд, они выиграли по правильной причине: простой, оригинальный дизайн. Вы нажимаете на педаль, и фрикционные накладки сжимают вращающиеся диски, прикрепленные к вашим колесам.Простой.

Гениальность заключается в конструкции суппорта дискового тормоза, серповидной сборки деталей рядом с вашим колесом. Когда вы тормозите, вы нагнетаете жидкость в суппорт, толкая поршень в тормозную колодку, а колодку во вращающийся диск, известный как ротор. Вот когда происходит волшебство. Поскольку ротор блокирует движение поршня, сам суппорт скользит обратно к автомобилю по двум маленьким направляющим, называемым направляющими штифтами. Это скольжение притягивает вторую тормозную колодку к внешней стороне ротора.Результат? Вы сжимаете ротор с двух сторон одинаково. Это отличный способ остановить машину.

Я нашел эту анимацию в видео на YouTube, где хорошо показано, как скользит суппорт…

A ЗАКРЫТЫЙ ТОРМОЗНОЙ СУППОРТ

Заклинивший тормозной суппорт означает, что суппорт не скользит правильно. Или вообще не скользит. И во время вождения вы можете услышать скрип при торможении или просто почувствовать, что что-то не так.

Возможны несколько причин.Что-то может быть не так с тормозной магистралью или поршнем. Но часто проблема заключается в застрявшей цапфе суппорта. Одна или обе маленькие направляющие, по которым скользит суппорт, — направляющие штифты суппорта — становятся вялыми или заедают. А это значит, что ваш суппорт не будет скользить, а внешняя тормозная колодка не будет полностью сжимать ротор.

Это «застрял штифт суппорта».

A ЗАКРЫТЫЙ СУППОРТ И НЕРАВНОМЕРНЫЙ ИЗНОС ТОРМОЗНЫХ КОЛОДОК

Одним из признаков того, что у вас застрял или заклинил суппорт, является неравномерный износ тормозных колодок.Внешняя колодка не сильно прижимается к ротору, поэтому она не изнашивается так быстро, как внутренняя колодка.

В видео ниже КрисФикс, чрезвычайно популярный механик на YouTube, показывает неравномерный износ колодок, которые он снял с Honda Accord 2008 года. Он объясняет, как неровности теоретически могут быть вызваны искривленным поршнем. Но, как он показывает, проблема не в поршне, а в заклинившей цапфе тормозного суппорта.

ЗАМЕНА ЗАКЛИВШЕГОСЯ ТОРМОЗНОГО СУППОРТА

Прежде чем мы погрузимся в мельчайшие детали решения проблемы «заедания пальца суппорта», есть вариант, о котором стоит упомянуть заранее: заменить суппорт целиком.

В следующем видео Брайан из South Main Auto — еще один популярный механик YouTube — разбирается с ужасными тормозами Prius. Вместо того, чтобы ремонтировать суппорты, он просто меняет их вместе с роторами и колодками. Другими словами, полная тормозная работа. При этом он изготавливает все новое, от уплотнений до предварительно смазанных направляющих штифтов. Цена? На RockAuto новый суппорт для Prius 2015 года, включая скобу с новыми предварительно смазанными штифтами суппорта, стоит от 53 долларов.

ОТБИВАНИЕ УДАРОМ ЗАКРЕПЛЕННОГО СУППОРТА

Чтобы разобраться с застрявшим или заклинившим пальцем суппорта, в первую очередь нужно получить к нему доступ. Существуют различные способы сделать это. Возможно, самое простое — взять кувалду и сбить суппорт с кронштейна суппорта — нижней части суппорта, которая прикручена к автомобилю.

В видео ниже Скотт Килмер, еще один популярный механик на YouTube, использует для этого 3-фунтовый молот Estwing. Он работает над задним тормозом Toyota. Обратите внимание, что сначала он откручивает болт за суппортом, чтобы убрать тормозной шланг.

ИЗВЛЕЧЕНИЕ ЗАКЛИВШЕГОСЯ ШТИФТА СУППОРТА

Еще один способ получить доступ к «застрявшему штифту суппорта» — вытащить его, хотя это, вероятно, не сработает с замерзшим или заклинившим штифтом суппорта.

В 2013 году сервис YouTube Fixbook опубликовал видео с инструкциями, которое набрало почти полмиллиона просмотров. В нем он использует торцевой ключ, чтобы крутить конец застрявшего штифта суппорта вперед и назад. Затем он делает то же самое с тисками, периодически используя молоток и отвертку. Хотя в конце концов он прибегает к пропановой горелке (о чем мы расскажем чуть позже), его видео показывает технику вытягивания в действии.

СНЯТИЕ ЗАКРЕПЛЕННОГО ШТИФТА СУППОРТА С ПОМОЩЬЮ СОБСТВЕННОГО БОЛТА

Следующая идея и умна, и проста.Он использует болт, который входит в конец штифта суппорта, в качестве рычага, чтобы просто вытолкнуть его.

Механик YouTube под ником Alpha G Male опубликовал видео, в котором он надевает шайбы и муфту на конец застрявшего штифта суппорта на Nissan Altima. Затем он затягивает болт скользящего штифта, ввинчивая его в штифт. Шайбы и муфта создают рычаг — и он просто выкручивает застрявший штифт суппорта. Просто и эффективно.

ПОДЖИГАНИЕ ЗАЛИВШЕГО ТОРМОЗНОГО СУППОРТА

«Тепло — это способ избавиться от них», — говорит Брайан из BriansMobile1, имея в виду изъятый ​​штифт суппорта в видео на YouTube, которое набрало более 200 000 просмотров.

В видео он разбирается с застрявшим штифтом тормозного суппорта от GMC Sonoma. Он зажимает скобу суппорта в тиски и нагревает область вокруг пальца с помощью пропановой горелки Bernzomatic. Примерно через пять минут он достаточно ослабил штифт, чтобы вытащить его с помощью тисков.

ЗАМЕНА ЗАКЛИВШЕГОСЯ КРОНШТЕЙНА ТОРМОЗНОГО СУППОРТА

YouTube-канал по ремонту автомобилей CarsNToys показывает еще один способ: заменить кронштейн (который содержит новые штифты).

«После 20 минут безуспешных попыток, — говорит механик, — я решил купить новый монтажный кронштейн суппорта, штифты суппорта и чехлы штифтов за 30 долларов.

На видео он пытается выбить заклинивший штифт суппорта плоской отверткой и кувалдой. Он стучит, и булавка гнется, но не сдвигается с места. Затем он показывает новый кронштейн, который он купил в AutoZone. Новый кронштейн содержит новые скользящие штифты и резиновые уплотнения.

Если вы заинтересованы в получении новых штифтов и башмаков самостоятельно (подробнее о ботинках чуть позже), вот ссылка на страницу поддержки продаж Carlson.

ОЧИСТКА ИЛИ ЗАМЕНА ЗАКРЕПЛЕННЫХ ШТЫРЬКОВ СУППОРТА

Каждый механик в этой истории, который очищает палец суппорта, делает это с помощью проволочной щетки или проволочного круга, в основном счищая любую ржавчину или грязь, которые они видят. Некоторые из них также очищают внутреннюю часть отверстий, удерживающих штифты.

В качестве альтернативы, у механика YouTube под ником innocuous_name есть видео с более чем 100 000 просмотров на тему «Как удалить замерзший штифт суппорта менее чем за 5 минут». Он удаляет булавку с помощью факела. Но он не собирается его чистить.

«Полагаю, я испорчу эту булавку», — говорит он. «Я собираюсь заменить его. Замена пары обойдется всего в пять с половиной долларов».

«Будет много хлопот, чтобы его отполировать.Это не стоит вашего времени или риска для вашей безопасности».

СМАЗАТЬ НАДВИЖНЫЕ ШТИФТЫ СИЛИКОНОМ

Доказано, что для смазывания направляющих штифтов подходят два типа тормозной смазки — силиконовая и полиалкиленгликолевая. Об этом сообщает Гэри Вебер из Dow Corning. (Подробности см. в его презентации Smart NVH Solutions for Next Generation Brake Design и посмотрите на 11-й слайд.)

Силикон и ПАГ — это синтетические смазки — два из шести типов синтетических смазок. Вебер говорит, и с этим согласны многие механики, что некоторые смазки для тормозов плохо действуют на штифты. Сюда входят смазки на нефтяной основе и несколько типов синтетических смазок.

Одна из проблем заключается в том, как смазка влияет на резиновые уплотнения. Подвижный штифт суппорта имеет резиновый чехол, защищающий от грязи, и часто имеет резиновую втулку для движения и поддержки. Если вы не используете силикон или PAG, эти резиновые детали могут набухнуть.

[Для получения дополнительной информации см. статью Ларри Карли о тормозах и передней части).Чтобы увидеть пример вздутия чехлов и втулок скользящего штифта из-за использования неправильной смазки, посмотрите это видео на YouTube от dialtofast.]

Вторая проблема хорошо описана чрезвычайно популярным механиком YouTube, Эриком Автогонщиком: «Если вы используете обычную смазку, она высохнет и вызовет заедание штифтов».

Вот отрывок из его видео, где он смазывает направляющие штифты силиконовой пастой 3M…

УСТАНОВКА КОЖУХОВ ШТИФТА СУППОРТА

Как упоминалось выше, пальцы суппорта имеют резиновые чехлы, которые защищают их и сохраняют в чистоте. И часто у них есть резиновые втулки, чтобы помочь с движением и поддержкой. Стоимость замены резиновых деталей при ремонте тормозов? Стоимость всех тормозов на Toyota RAV4 2015 года в RockAuto составляет менее 6 долларов.

Итак, как надеть пыльник суппорта на палец? У механика YouTube Коуина есть видео, в котором показано, как это сделать. Из-за того, что он снимает и выполняет работу одной рукой, он немного сопротивляется, и это, по иронии судьбы, делает его объяснение более эффективным…

ЗАКЛЮЧЕНИЕ

Я надеюсь, что вы нашли то, что искали на этой странице.Что такое «залипание штифта суппорта» и как с этим бороться. Как это удалить. Как почистить или заменить. И какую смазку использовать.

По данным YourMechanic, тормозные колодки служат от 25 000 до 70 000 миль, в зависимости от того, где вы живете и как вы ездите. Другими словами, когда вы получите следующую работу по торможению, расстояние, которое вы проедете с момента последней, будет в среднем эквивалентно 18 поездкам из Нью-Йорка в Лос-Анджелес. Это два кругосветных путешествия. К тому времени ваши тормозные колодки изношены, и другие части вашей тормозной системы тоже изношены, поэтому замените оборудование при следующей работе с тормозами.

В тот калифорнийский день много лет назад мне пришлось карабкаться прямо через пассажирскую дверь моей Тойоты, чтобы выбраться. К тому времени, как мои ноги коснулись земли, приехала пожарная машина. Пожарный осмотрел меня с ног до головы и увидел, что я в порядке. Затем он помог мне оттолкнуть мою машину от знака авиабазы ​​Ванденберг, что было так же просто, как толкнуть холодильник на несколько футов по кухонному полу. Перед уходом он сделал паузу, посмотрел на меня и сказал: «Это твой счастливый день».

Еще раз скажу: Спасибо, тормоза.

[ВИДЕО] Как правильно подобрать размер и выбрать дисковый тормоз с суппортом

Дисковые тормоза с суппортом бывают разных размеров и типов в зависимости от ваших потребностей. ТУАЛЕТ. Branham с гордостью предлагает широкий ассортимент промышленных и автомобильных дисковых тормозов с суппортом — более 300 возможных конфигураций моделей. От активных пневматических и активных гидравлических до рычажных механических и пружинных тормозов — вы можете настроить дисковые тормоза для своего применения. Ключ к успеху – правильный размер.

Промышленные суппортные тормоза

 могут обеспечить постоянный контроль натяжения полотна или обеспечить мощность экстренного торможения.Однако определение размеров этих тормозов может быть сложным, поскольку вам необходимо учитывать несколько переменных, специфичных для приложения.

Динамическая остановка

Величина крутящего момента, необходимая для динамического торможения, зависит от веса вращающейся массы, радиуса вращения в зависимости от формы массы, числа оборотов в минуту и ​​времени остановки. Вот шпаргалка, которую вы можете использовать для определения размеров пружинных тормозов. Как только вы узнаете величину необходимого крутящего момента, проверьте тангенциальное усилие рассматриваемой модели суппортного тормоза.Умножьте это на радиус торможения для желаемого диаметра диска, чтобы увидеть, сможет ли эта комбинация тормоза и диска удовлетворить ваши требования к крутящему моменту.

Частые остановки

Частые остановки ускоряют износ, поэтому очень важно, чтобы выбранная вами комбинация тормозных дисков могла адекватно рассеивать тепло. Срок службы фрикционных накладок также является важным фактором производительности, поэтому убедитесь, что накладка из фрикционного материала и срок службы соответствуют вашему применению.

Статический холдинг

Размеры дисковых тормозов с суппортом для статического удержания относительно просты.Все, что вам нужно знать, это величину крутящего момента, который необходимо удерживать, а затем выбрать комбинацию тормоза и диска, которая может выдержать такой большой крутящий момент.

Натяжение

Целью тормозов в этих приложениях является обеспечение постоянного крутящего момента для вращающейся массы, чтобы создать натяжение материала на этом рулоне. Как и в случае с частой остановкой, поскольку они работают в непрерывном режиме, мы хотим убедиться, что рассчитываем выработку энергии и рассеивание тепла.

Мы упростили для вас выбор размера дисковых тормозов с суппортом



Вам не нужно знать или искать все данные и формулы, необходимые для выполнения этих вычислений.Мы предоставили все, что вам нужно, прямо в этом удобном загружаемом файле PDF. Это пошаговое руководство по расчету величины требуемого тормозного момента, чтобы вы могли выбрать наиболее эффективный и экономичный комплект тормозов и диаметров дисков для вашего применения. Шаги включают:

• Расчет тормозного момента для приложений, требующих остановки в течение определенного периода времени. Вы рассчитаете количество БТЕ на остановку, чтобы определить тепловыделение и тепловыделение, затем определите количество БТЕ в час, а затем определите площадь открытой поверхности диска, необходимую для рассеивания тепла.

• Расчет тормозного момента для приложений, обеспечивающих натяжение или постоянное сопротивление. Вы рассчитаете количество БТЕ в час, а затем тепловыделение для вашего приложения натяжения.

• Расчет момента динамического или стояночного торможения. Вы определите тепловыделение и тепловыделение, а также количество генерируемых БТЕ в час, а затем определите минимальную площадь открытой поверхности диска, необходимую для рассеивания тепла.

• Расчет срока службы в упорах для одного или нескольких тормозов.Вы подсчитаете лошадиные силы в часах на остановку, а затем определите срок службы на остановках.

Обратите внимание, что температура диска не должна превышать 300°F, чтобы обеспечить максимальный срок службы. Считается, что количество тепла, рассеиваемого диском в час при любой заданной температуре выше температуры окружающей среды, прямо пропорционально площади открытой поверхности диска. Поэтому толщина диска должна быть как можно меньше. Стандартный размер 5/32 дюйма или 1/4 дюйма.

Не уверены в своих расчетах или выводах?

Нет проблем.В качестве последнего шага в процессе определения размера дискового тормоза суппорта вы отправляете свой рабочий лист в нашу группу обслуживания клиентов для проверки и подтверждения. Если вам нужна дополнительная помощь, наши штатные эксперты будут рады дать конкретные рекомендации на основе предоставленной вами информации. Это часть нашего обещания «решения плюс», которое включает бесплатную предпродажную техническую поддержку.

Как настроить первый ручной тормоз вашего ребенка (с видео)

В этом руководстве мы научимся настраивать первый ручной тормоз вашего ребенка.Часто радость от приобретения нового велосипеда с ручным тормозом быстро сменяется разочарованием, когда ваш ребенок пытается его использовать, только чтобы обнаружить, что рычаг находится слишком далеко от руля и его трудно тянуть. На большинстве детских велосипедов это легко исправить.

Инструменты

Для этой работы вам чаще всего понадобится гаечный ключ на 10 мм для регулировки болта тормозного троса и небольшой метрический шестигранный ключ или крестообразная (+) отвертка для регулировки досягаемости рычага. Регулировка тросов также значительно упрощается, если у вас есть 4-ручный съемник троса. Мы предполагаем, что ваш тормозной шарнир и колодки уже отрегулированы, как описано в руководстве по суппорту с боковой тягой. Найдите на сайте «Как отрегулировать суппортные тормоза с боковой тягой», чтобы узнать больше об этом типе тормозов.

Рычаг регулировки

Сначала вам нужно ослабить болт тормозного троса. Вам не нужно удалять его полностью. Это позволит вам отрегулировать досягаемость рычага тормоза. На рычаге вы должны увидеть винт или болт с внутренней стороны рядом с рулем. Это винт регулировки досягаемости.Поворачивая этот винт, вы заметите, что рычаг приближается к рукоятке руля. Поверните его ровно настолько, чтобы ребенок мог легко дотянуться до рычага, но не слишком далеко, так как он все еще должен двигаться достаточно, чтобы нажать на тормоз.

Теперь заново отрегулируйте и затяните тормозной трос. Здесь пригодится 4-й ручной инструмент, так как он будет захватывать и тянуть кабель за вас, пока вы затягиваете болт.

Регулировка досягаемости

После того, как вылет установлен и тормоза работают, ваш ребенок может обнаружить, что рычаг находится достаточно близко, но с трудом дергается. Это вызвано сильным натяжением пружины на задней стороне тормозного суппорта. Чтобы частично снять это напряжение, вы можете подтолкнуть пружину к колесу с обеих сторон. Для этой цели я использую старую отвертку, которую я заточил до вогнутого конца, чтобы она не соскальзывала и не царапала суставы пальцев. Нажмите ровно настолько, чтобы он немного поддался. Вы не хотите слишком сильно нажимать на пружины, так как им все еще нужно некоторое натяжение, чтобы вытянуть тормоза наружу.

Алекс Рамон

Велосипедист с раннего детства, в свои 20 лет проработал механиком в веломагазинах.Его увлечения включают равнинный BMX, одноколесные велосипеды, велотуризм, катание на горных велосипедах и шоссейную езду.

Ссылки по теме

Рекомендуемые инструменты

Категории

Как заменить передние тормозные суппорты на любом автомобиле

Привет, друзья, это Лен из 1A Auto. Сегодня мы будем работать над чем-то очень простым. Мы собираемся заменить передние суппорта на этом автомобиле. Мы собираемся сделать видео не относящимся к конкретному транспортному средству, поэтому вам не нужно беспокоиться о том, какой год, марка и модель или что-то в этом роде.Мы просто хотим предупредить вас о том, чего следует ожидать, и о том, как заменить передний суппорт. Это должно быть довольно легко. Итак, давайте приступим к делу.

Итак, первое, что нам нужно сделать после того, как мы поднимем автомобиль над землей, это открутить гайки. Я надену защитные очки, потому что буду использовать ударный пистолет.

Четвертую гайку я оставлю немного. Это просто так, если колесо оторвется, оно не отвалится и не поранит меня.Сломайте колесо бесплатно здесь. Иногда они не хотят вырываться. Может использовать небольшое кредитное плечо. Подойдите прямо к суппорту в колесе. Бонк, Бонк. Снял колесо. Мы безопасно увезем его с дороги.

Итак, теперь, когда у нас снято колесо, одна из первых вещей, которые мы собираемся сделать для замены суппорта, мы просто собираемся вырвать этот банджо-болт прямо здесь, пока суппорт все еще прикреплен к сустав. Как только он вырвется на свободу, просто прижмите его немного, чтобы он не протекал.

Вот эти крышки спускных отверстий, они как золото. Хорошо? Сними его оттуда. Может быть, новый суппорт пришел с одним. Может быть, это не так. Если это не так, вы собираетесь повторно использовать его в своем новом калибре. Если бы это было так, я бы просто отложил его куда-нибудь в сторону и держал бы за него. Эти вещи замечательны, потому что они защищают от попадания влаги внутрь штуцера для выпуска воздуха и заклинивания внутри суппорта, что делает невозможным выкручивание штуцера для выпуска жидкости.

Перейдем к снятию болтов ползуна суппорта, вот они. Мы собираемся удерживать ползунок, потому что ползунок захочет вращаться. Там он будет двигаться красиво и свободно. Воспользуйся для этого моими плоскогубцами. У меня есть розетка на другом конце здесь.

Вот так выглядит наш болт. Я просто собираюсь положить его обратно. Здесь всего пара небольших тем. Это просто так, когда я вынимаю этот, суппорт не может шлепнуться, потенциально причинив мне вред. Безопасность превыше всего — всегда забота номер один в 1AAuto.

Для замены суппорта некоторые даже их не снимают. Они просто снимут болты кронштейна суппорта прямо здесь. Сними весь суппорт и попробуй выдавить оттуда колодки. Может сработать, может не сработать. Для целей этого видео я просто отделю суппорт.

Вот здесь мышца суппорта, поршень. Когда вы нажимаете на тормоз, он проталкивает жидкость через гибкий тормозной шланг сюда, в эту область, что, в свою очередь, выталкивает этот поршень, прижимает колодку к ротору, создает трение и заставляет вас остановиться.Если этот поршень замерз и не хочет двигаться, что является вероятной причиной, по которой вы в первую очередь заменяете суппорт, вы должны заменить его.

С учетом сказанного мы просто повесим это здесь. Положи это сюда подальше. Вот и мы. Итак, теперь у нас есть скоба суппорта прямо здесь с нашими колодками. Подушка должна просто выскользнуть отсюда. Если ваши прокладки в хорошем состоянии, вы можете использовать их повторно. Если нет, зайдите на 1aauto.com и купите себе новые хорошие колодки.Вероятно, они будут выглядеть примерно так. Мы отложим это. Итак, теперь, когда у нас есть колодки, мы собираемся удалить эти болты прямо здесь. Они удерживают скобу на самом суставе.

Два болта выглядят совершенно одинаково. Вот наш кронштейн. Ладно, пора убрать отсюда этот суппорт. Убери это оттуда. На данный момент, вы собираетесь хотеть что-то вроде этого. Это просто плоскогубцы. Что они делают, так это сжимают, но они не закрываются полностью, и они совсем не острые.Они просто обходят шланг. Они пережимают его, чтобы жидкость не могла пройти. Я покажу вам причину этого, как только я получу это здесь.

Слегка сожмите его, потяните вверх. Итак, теперь, когда мы вынимаем этот банджо-болт, в этой линии все еще остается жидкость, и внутри калибра будет жидкость. Вы должны убедиться, что на вас надеты защитные очки, защита рук, тормозная жидкость гигроскопична или, по крайней мере, тормозная жидкость в этом. Это означает, что он поглощает влагу, и это также будет очень плохо для ваших глаз, если вы попадете в глаза. Итак, у нас есть ведро для сбора. Мы собираемся снять это.

О, мы так заняты вашим гибким шлангом, вы должны уделить особое внимание тому, чтобы убедиться, что вы сняли прокладки отсюда. Вот что там за медь. Есть один на этой стороне и один на этой стороне. Иногда они не застревают на тормозном шланге, поэтому вы можете их не увидеть в своем конкретном приложении.Они могут застрять на этом банджо-болте или, может быть, они отвалятся и будут в вашем ведре для сбора, но в любом случае вы просто поступаете так с поставщиками, маленькой отверткой или чем угодно.

Вытащите его оттуда. То же, что этот. Вот и мы. Вот как они выглядят. Это просто маленькая медная прокладка/шайба. Когда вы затягиваете этот банджо-болт, он немного раздавится, и он сделает так, что влага не сможет проникнуть внутрь, а тормозная жидкость не вытечет наружу.Вы не используете их повторно. Итак, мы привезли сюда наш старый суппорт, и теперь он рядом с совершенно новым калибром.

Причина этого в том, что мы хотим убедиться, что имеем дело с одним и тем же. Хорошо? Нам не нужны две разные части здесь. Они должны быть точно такими же. У нас есть старый суппорт. Внимательно посмотрите на это. Вы можете видеть форму и все остальное. У нас новый суппорт, то же самое. Внимательно посмотрите на это. Убедитесь, что у вас есть поршень того же типа. У тебя есть уши.Это та же самая длина, прямо вот так.

Кронштейн такой же высоты. Это очень важно. Если у вашего нового суппорта скоба торчит так далеко, вы имеете дело не с одним и тем же, и у вас возникнет серьезная проблема. Новый суппорт, вообще говоря, будет поставляться с новым банджо-болтом. Если он поставляется с новым банджо-болтом, вы можете использовать его. Они также будут поставляться с новыми шайбами, что также очень важно. Как я уже говорил, старые шайбы и прокладки повторно использовать нельзя.

В этом суппорте есть все необходимое для его установки в автомобиль. У тебя тут новые болты, новые ползунки. И, конечно же, новый сливной винт. С учетом всего сказанного, я не вижу никаких причин, по которым это не было бы идеально для установки в транспортное средство, поэтому я собираюсь пойти дальше и сделать это. Как всегда, если вам нужны запчасти, вы всегда можете обратиться к нам на 1aauto.com. Спасибо.

Итак, у нас есть новый калибр. Я знаю, что вы хотите, чтобы все было готово, но все же требуется небольшая подготовка.Что есть, то есть. Что вы делаете, вы берете это прямо здесь. Это идет к слайдеру. Вот этот болт идет к этому слайдеру, отделите два

У нас есть два болта. Они оба одинаковые. Мы возьмем часть суппорта и пока отложим ее в сторону. Итак, теперь, когда мы это разделили, что мы собираемся сделать, мы возьмем немного смазки для суппорта. Это не обязательно должна быть какая-то особая смазка или что-то в этом роде. Вам не нужно выходить за известный бренд. Но это должна быть смазка, которая хорошо выдерживает нагрев, потому что ваши тормоза создают трение.Трение создает тепло. Тепло плавит такие вещи. Так что, по сути, вам просто нужна смазка, которая не разжижается при сильном нагреве. Мы собираемся сделать все четыре угла прямо здесь.

Вам не нужно много. Просто нужно хорошее покрытие. Причина этого в том, что это поможет удержать влагу внутри и сделать так, чтобы металл не ржавел и не накапливался, а затем замораживал ваши колодки. Это также поможет с шумоподавлением, гашением вибрации.Теперь мы собираемся взять наши банки. Краткое описание этих банок будет на обратной стороне. Вы заметите, что есть маленькое ухо, а затем большое старое крючковатое ухо. Крючок выходит из ротора. Если вы поставите его неправильно, он попадет внутрь и может удариться о ваш ротор, что вызовет проблемы с поломкой и сильный шум.

Кроме того, вы заметите, что на банках у вас есть более длинная область, а затем более короткая. Более длинная часть прямо здесь идет к нижней части кронштейна.У твоего может даже быть эта маленькая губа прямо здесь. Это хороший признак того, что это вершина, и она будет подниматься по этому краю прямо здесь. Итак, мы возьмем нашу банку, начнем изнутри, а затем просто подтолкнем ее вот так. Маленькая застежка должна проходить вдоль внешней стороны и удерживать вашу жестяную банку от падения.

Возьми еще один. Делайте то же самое и так далее. Теперь, когда у нас есть все наши банки, мы собираемся перейти к нашим ползункам. Я переверну кронштейн, чтобы вам было легче.Я просто возьму ботинок. Я собираюсь повернуть его и вытащить его прямо отсюда. Вы заметите на самом кронштейне, здесь у него есть небольшая кромка. Это для того, чтобы этот ботинок сидел. Он входит прямо в эту канавку, и губа его держит. Это поможет избежать проникновения влаги.

С другой стороны, я не могу сделать это правильно в эту секунду. Думаю, я мог бы пойти так. Вставьте его обратно. Держите ботинок, попробуйте вытащить из него ползунок. Мы просто собираемся схватить это просто так. Вы заметите, что на ползунке у нас одинаковая канавка.Вот где находится эта сторона ботинка. Убери это прямо оттуда. Я собираюсь сделать то же самое здесь. Некоторые люди не разбирают это все, потому что считают, что у них новый суппорт. Зачем разбирать? Все должно быть хорошо. Правильно? Может быть, так оно и есть, и я не пытаюсь сказать, что кто-то плохо поработал или что я лучше, чем кто-либо другой. Но я просто хочу предложить вам пищу для размышлений. Если по какой-то причине на этих ползунках не было смазки, возможно, на сборочной линии, этот шаг пропускался.Я не знаю. У меня нет для этого хорошего оправдания, потому что в моей голове его нет.

Он может высохнуть, и в этом случае у вас есть сухой кусок металла на сухом куске металла без смазки, чтобы предотвратить проникновение влаги в металл и вызвать ржавчину. Если это произошло, этот ползунок может замерзнуть, и он не будет входить и выходить, как предполагается, что вызовет тормозное сопротивление, перегрев, пульсацию с течением времени и просто общие проблемы с тормозными колодками в целом. Вы должны убедиться, что ползунок суппорта смазан.Я просто собираюсь использовать немного смазки для суппорта. Цвет этой смазки черный. Это не просто супер, супер грязно. Я так понимаю, я дошел до вот этой губы, и это очень важно. Я покажу вам, почему. Вы берете свой ботинок, поднимаете его до упора.

Вы немного покрутите его, и это заставит смазку полностью пройти внутри этой кромки, и это сделает так, что влага не сможет попасть внутрь. У нас здесь нет влаги . У нас все хорошо.Оно не сможет схватиться. Теперь, когда у меня есть это, я просто собираюсь продолжать смазывать это. Ладно, я добавлю еще немного. Теперь я собираюсь привести его в скобу суппорта. Сдвиньте его вниз. У нас есть хороший шар там. Дайте небольшой поворот. Я вижу, как ты подходишь. Он войдет в этот гребень. Я просто собираюсь сжать его, чтобы он поднялся туда. Вот и мы. Теперь, когда он там, мы просто дадим ему небольшой поворот. Мы знаем, что у нас есть смазка внутри этого хребта, внутри этого.

Никакая влага не может попасть между этим ползунком и этим кронштейном. Это будет двигаться свободно в течение долгого, долгого времени. Проделаем то же самое с другой стороны и сможем продолжить. Итак, у нас есть кронштейн. У нас есть болты крепления. Мы пройдемся прямо по ротору, совместим отверстия кронштейна с отверстиями в твоем суставе. Возьмите один из болтов кронштейна. Проведите его и запустите.

Как только у вас будет тот, чтобы он начался, вы собираетесь перейти к этому.Начни с этого. Теперь у нас они оба запущены. Мы опустим их, а затем затянем в соответствии со спецификациями производителя. Итак, мы собираемся затянуть их, чтобы они были в нижней части. Теперь давайте закрутим их вниз. Итак, мы воспользуемся нашей головкой и динамометрическим ключом. Мы собираемся ужесточить это в соответствии со спецификациями производителя.

Он определенно тесный. Мы здесь. Если вы хотите перепроверить их, просто перепроверьте. Небольшая цена за безопасность.Крепко крепко. Давайте двигаться дальше. Так что теперь то, что любят делать многие люди, это просто добавить немного смазки вдоль ушей подушечек. Это просто для того, чтобы не допустить проникновения влаги внутрь. Помогает им немного скользить. Когда мы вставляем наши колодки, у вас есть колодка с индикатором износа, а затем колодка без. Тот, что с индикатором износа, находится внутри или со стороны, обращенной к поршню. Мы просто возьмем его, вставим туда свое маленькое ухо. Поместите наше ухо в другую сторону. Ну вот.Сделайте то же самое для этого. Просто запустите его там.

Вот и мы. Он течет вокруг. Он там никак не застрял. Вы хотите убедиться, что ваши колодки не зажаты здесь. Они должны иметь возможность прижиматься к ротору, когда вы тормозите. Когда вы отпустите педаль тормоза, они немного отойдут от ротора, что позволит ротору остыть. Итак, теперь у нас есть настоящий суппорт, а вот и поршень. Вот ваши маленькие уши, которые прижимаются к внешней подушечке.Неплохо использовать небольшое количество смазки вокруг самого поршня и на ушах.

Причиной этого, конечно же, является гашение вибрации и контроль влажности. Просто положите это туда. Выглядит прилично. Я не слишком беспокоюсь об этом. Мы просто перенесем это и поместим на подушечки вот так. Теперь, когда он у нас есть, мы возьмемся за наши болты, которые крепят суппорт к ползунку. Просто запустите один там. Круто, так что теперь мы просто закрепим их, а затем затянем их в соответствии со спецификациями производителя.Прежде чем мы начнем, я просто хочу немного рассказать о том, когда мы наносили смазку на сам суппорт.

Некоторым людям нравится наносить его прямо на подушечку и просто размазывать по всему месту, и в этом случае у вас будет смазка прямо здесь, что будет делать? Он собирает тормозную пыль, дорожный мусор, грязь и всякую дрянь. Правильно? Тогда он может проложить свой путь между этим, и он попадет между суппортом и колодкой и вызовет проблемы. Зачем это делать? Просто поместите его прямо туда, куда он должен идти, прямо на контактные точки.И вы можете идти. Итак, давайте продолжим и прикроем их.

Если при затяжке вы видите вращение, не беда. Держите его плоскогубцами. Вот и мы. Сделайте то же самое с этим. Там мы заяц. Давайте скрутим их. Мы собираемся скрутить их до спецификаций производителя. Вот ты где. Если вы хотите пойти и сделать их снова, вперед. Тугой. Итак, у нас есть новый банджо-болт и две новые прокладки. Мы собираемся поместить одну из этих прокладок прямо на банджо-болт, просто так.Возьми свой гибкий тормозной шланг, протяни его, вот так. Возьми другую прокладку, принеси ее на машину, вплоть до суппорта, конечно вручную закрутил. Как только вы узнаете, что у вас есть несколько хороших нитей, вы можете приступить к делу и прикрутить их прямо сейчас.

Вот и мы. Хорошо, теперь мы собираемся ужесточить это в соответствии со спецификациями производителя. Мы знаем, что это тесно. Мы можем двигаться дальше. Итак, теперь, когда у нас установлен суппорт, мы собираемся его снять. Теперь нам нужно нажать на тормоз, чтобы педаль была твердой.Мы собираемся открыть этот штуцер прямо здесь. Мы позволим этому выйти наружу. Мы позволим жидкости вытекать, пока она не превратится в тонкую струйку твердой жидкости.

Мы закроем его, и тогда вы захотите продолжить прокачку тормозов. Так что я просто нажму на педаль тормоза. Прямо сейчас машина стоит у меня в воздухе, так что я использую монтировку, чтобы толкать ее. Но если он был ниже, и вы можете войти, вы, конечно, можете использовать свою ногу. Но по сути, просто накачайте тормоз так, чтобы поршень переднего суппорта выдвинулся настолько далеко, насколько он может упираться в колодку, которая сжимает ротор.

Становится лучше. Это заставляет весь воздух подниматься к этому штуцеру для выпуска воздуха. Надеюсь, когда мы откроем штуцер для выпуска воздуха, он выйдет, и тогда будет хорошая, твердая жидкость. Итак, теперь мы собираемся использовать гаечный ключ. Мы собираемся открыть наш штуцер для выпуска воздуха. Жидкость может вытечь, поэтому вам необходимо надеть защитные очки и защиту рук. И, конечно же, имейте хорошее ведро для сбора любой вытекающей жидкости.

Откройте это. Мы подождем немного, пока жидкость не протечет сюда, заполнит эту часть суппорта, вытолкнет воздух вверх и наружу.Тогда из него будет вытекать хорошая сильная струйка жидкости. Мы закроем его, а потом пора идти вперед и прокачать его. Итак, мы здесь. Это хороший сплошной поток жидкости. Я просто собираюсь закрыть это обратно сейчас. Вот и мы.

Итак, теперь, когда мы знаем, что у нас есть эта приятная струйка жидкости, мы могли бы перейти и сделать другую сторону автомобиля, если вы делаете оба суппорта одновременно. Как только вы закончите с этим, вы перейдете к ручной прокачке тормозов. Если вы не знаете, как это сделать, посмотрите наше видео.Итак, теперь, когда все вытекло, мы просто воспользуемся небольшим количеством очистителя деталей, хорошей удобной тряпкой. Мы просто хотим убедиться, что мы удалили как можно больше этой тормозной жидкости, пока у нас все еще есть ведро для сбора. Очевидно, что любое химическое вещество, попадающее в землю, не годится. Это выглядит довольно здорово. Мы собираемся использовать наш маленький ботинок или чехол. Он пройдет прямо над сливным винтом. Это делается для того, чтобы не допустить проникновения внутрь влаги и мусора.

Весь комплект. Теперь, что нам нужно сделать, это поставить колесо сюда и затянуть его вниз.Вот так, поднимите его на моей ноге. Очень просто. Хорошо закрутите ту гайку. Теперь мы просто собираемся довести их до дна. Мы пойдем по схеме звезды. Важно двигаться по схеме звезды, чтобы, если бы вы шли по круговой схеме, вы могли бы заставить колесо сжаться в беспорядке, как это, и думать, что оно у вас туго. Затем, когда вы едете по дороге, стукаетесь, наезжаете на кочку, и вот что делает ваше колесо. Так что просто сделайте звезду или крест-накрест. Называй это как хочешь.Вот и мы. Теперь мы затянем их в соответствии со спецификациями производителя. Если хочешь, можешь снова пройтись. Вот и все, полегче.

Спасибо за просмотр. Посетите 1aauto.com, чтобы получить качественные автозапчасти, доставленные к вашей двери, место для ремонта автомобилей своими руками. И если вам понравилось это видео, пожалуйста, нажмите кнопку подписаться.

Как узнать, сколько поршней в тормозном суппорте

Как узнать, сколько поршней у моих тормозных суппортов?

---

Довольно часто наш Brake Finder спрашивает: «Сколько поршней у передних/задних суппортов?».Не волнуйтесь! Возможно, вам даже не придется снимать колесо, чтобы найти ответ. Современные автомобили обычно имеют конструкцию с открытыми колесами, чтобы можно было легко визуально определить, сколько поршней у суппортов. Как правило, на 1- и 2-поршневых скользящих суппортах часто можно увидеть «арки» на поверхности суппорта. Если посчитать арки, то обычно можно сказать, сколько поршней в суппорте. 4- и 6-поршневые суппорты немного сложнее, но вы все равно можете увидеть очертания 2-х или 3-х внешних поршней.

Однопоршневые (1) суппорты всегда представляют собой скользящие суппорты, которые немного перемещаются по мере износа тормозных колодок. У большинства есть кронштейн. Однако в некоторых случаях кронштейн встроен в поворотный кулак автомобиля. Кроме того, некоторые задние однопоршневые суппорты имеют сзади механизм стояночного тормоза.





Двойные (2) поршневые суппорты обычно представляют собой скользящие суппорты с кронштейнами, но некоторые двухпоршневые суппорты имеют фиксированное положение с противоположными поршнями – один с внутренней и один с внешней стороны.





4-поршневые суппорты почти всегда будут иметь 2 внутренних и 2 внешних противоположных поршня. 4-поршневые суппорты обычно имеют фиксированное положение. Это означает, что вы не увидите кронштейн, окружающий суппорт, как в 2-поршневом суппорте выше. Вместо двух «арок» вы увидите 2 общих контура 2 внешних поршней.





6-поршневые суппорты  обычно имеют 3 внутренних и 3 внешних противоположных поршня.Это почти всегда суппорты с фиксированным положением без кронштейна, аналогичные 4-поршневой конструкции. На 6-поршневых суппортах обычно можно увидеть очертания трех поршней на внешней стороне суппорта.

Если у вас есть какие-либо вопросы, вы всегда можете обратиться к нашей технической команде ([электронная почта защищена]), и они должны помочь выяснить это.

Ознакомьтесь с комплектами тормозных суппортов PowerStop: https://www.powerstop.com/products/#
Не останавливайтесь просто… PowerStop!

.
