Как рисовать схему ДТП правильно и не получить отказ в выплате от страховой компании?

Привет всем читателям автоблога!

Сегодня я расскажу вам как рисовать схему ДТП, чтобы ни страховщики, ни ГИБДД не могли придраться к вашему графическому отображению случившегося происшествия.

В современных условиях интенсивного движения от риска попасть в аварию не застрахованы даже опытные водители. Поэтому навыки правильного составления схемы, отображающей события связанные с ДТП пригодятся каждому.

Прочитав эту статью, вы подстрахуете себя, ведь неверно составленная схема аварии может прямо повлиять на точность и справедливость определения вины участников, на меру взыскания, суммы штрафов и компенсаций, включая возмещение по ОСАГО.

С вами как всегда Илья Кулик, поехали.

Содержание

  • 1 Схема дорожно-транспортного происшествия – что это такое?
  • 2 Кто должен рисовать схему ДТП?
  • 3 Схема дорожно-транспортного происшествия для ГИБДД
    • 3. 1 Как составлять схему ДТП для ГИБДД?
    • 3.2 Как рисовать машины для СДТП
  • 4 Как нарисовать схему ДТП для страховой компании
    • 4.1 Пояснение от сотрудника ДПС
    • 4.2 Дополнительные сведения
  • 5 Если в ДТП больше двух участников
    • 5.1 Как скачать бланк извещения о ДТП
    • 5.2 Пример схемы ДТП на заполненном извещении
  • 6 Типовые схемы
    • 6.1 Как устроены типовые схемы ДТП
  • 7 Как рисовать схему при происшествии во дворе или на парковке
  • 8 Подведем итоги

Схема дорожно-транспортного происшествия – что это такое?

Схема ДТП (далее СДТП) – это один из основных документов, который составляется при аварии. Он представляет собой графический план всего того, что имеет отношение к происшествию: отображение местности с ее инфраструктурой, транспортных средств (далее ТС), различных объектов, следов ДТП. В этот план также вносится дополнительные сведения: дорожная обстановка, связанные с ней условия, данные по участникам, свидетелям и т. п.

Информация, изложенная в СДТП обязана быть как можно более полна и достоверна – от этого во многих случаях прямо зависит юридическая ценность подобного документа.

Кто должен рисовать схему ДТП?

В отношении того, кто должен или имеет право составлять СДТП однозначного ответа нет – тут все зависит от следующих факторов:

  • Обстоятельств происшествия.
  • Целей составления документа.

В зависимости от обстоятельств происшествия и целей применения документа, схему ДТП могут составлять как его участники, так и должностные лица. К подобным обстоятельствам относится тяжесть последствий аварии, ее классификация, сложность определения степени вины, уровень разногласий и др. Если же единственной целью составления схемы является получение возмещения от страховой компании (далее СК) по ОСАГО или КАСКО, то можно обойтись и без привлечения сотрудников ДПС.

Если обобщить, то СДТП может составляться в двух целях:

  1. Для ГИБДД.
  2. Для страховой компании.

При этом для каждого пункта имеются свои нюансы, которые водителю нужно знать.

Схема дорожно-транспортного происшествия для ГИБДД

Существует расхожее мнение, что СДТП для ГИБДД составляется только должным лицом. Но это справедливо лишь отчасти. Действительно, при прибытии на место происшествия экипажа ДПС, схема составляется полицейскими (инспектором или следователем, в зависимости от классификации ДТП), в соответствии с пунктом 154 Админрегламента (Приказ № 664 от 23.08.17, далее Регламент). При этом водители могут сфотографировать для себя готовый документ.

Но, в соответствии с пунктами 285 и 287 Регламента, в зависимости от обстоятельств происшествия (или других объективных причин – занятость экипажей ДПС, труднодоступность места ДТП и т. п.), дежурный оператор ГИБДД может предложить участникам самостоятельно собрать материалы, включая составление СДТП, а также фото- и видеосъемку. А после этого приехать на ближайший пост ДПС или в дежурную часть ГИБДД.

Здесь водители должны понимать, что они составляют лишь черновой вариант схемы, имеющий статус материала. Схему, имеющую юридическую силу, составят должностные лица, которым будут переданы все собранные материалы.

Статья в тему:

Как действовать при ДТП: подробная пошаговая инструкция + образцы объяснения и встречного иска + видеобонус: как отличить недобросовестных автоюристов

Как составлять схему ДТП для ГИБДД?

Для схемы, предназначенной в ГИБДД (или ГАИ, как многие привыкли называют эту организацию) можно использовать стандартный лист бумаги формата А4, но подойдет и простой двойной лист школьной тетради – лучше в клеточку: так нарисовать все в соответствии с масштабами будет проще. Далее следует соблюдать простые правила – отобразить на схеме сведения, подразделяемые на пять основных групп.

Согласно п. 280 Регламента, они следующие:

  1. Административные координаты места ДТП с полными названиями (район, населенный пункт, улица, километр и т. д.).
  2. Дополнительные подробности описания места происшествия.
  3. Особенности дорожной разметки и дорожных знаков.
  4. Особенности дорожной инфраструктуры, включая прилегающие к полотну движения объекты.
  5. Подробности последствий ДТП в привязке к описанному месту.

Вот список того, что необходимо отразить в СДТП:

  • Озаглавить лист: «Схема ДТП».
  • Указывается дата и время происшествия, названия местности.
  • Наносится расположение улиц с их названиями.
  • Обязательно обозначаются: перекрестки, трамвайные пути, светофоры с указанием цвета на момент аварии, дорожная разметка, дорожные знаки, островки безопасности и т. п.
  • Указываются объекты, прилегающие к дороге: сооружения, ограждения, столбы, газоны и т. п.
  • Обозначаются машины – буквами «А», «Б», «В» (их нужно представить их в виде простых геометрических фигур, с указанием ориентации).
  • Рисуется расположение авто в момент происшествия.
  • Указывается направление, в котором двигались ТС участников аварии – стрелочками.
  • Обозначается место удара (или ударов) – крестиком.
  • Обозначается другой транспорт, если он препятствовал движению или как-либо был причастен к ДТП.
  • Изображаются другие важные детали – следы торможения, заноса, место разлета осколков, частей авто и прочие факторы или объекты.
  • Внизу расшифровываются обозначения: под какой буквой, какой марки машина и какому госномеру она соответствует.
  • Указывается фамилия составителя схемы.
  • Указывается ФИО каждого участника ДТП и проставляются подписи.
  • Собираются подписи свидетелей под схемой, если таковые имеются.
  • Желательно фраза: «с составленной схемой согласны» от каждого участника ДТП.

В некоторых случаях, для более детальной фиксации происшествия, на схеме нужно указать две точки расположение машин:

  1. В момент столкновения.
  2. В момент прекращения инерционного движения.

Дополнительно к схеме прилагается:

  • Описание условий движения на момент аварии – погодные, дорожные, суточные и т. д. (можно написать на обороте листа схемы).
  • Показания свидетелей ДТП (при наличии) – желательно на отдельных листах, с указанием паспортных данных.
  • Фото- и видеозаписи, включая записи с автомобильных видеорегистраторов.

Внимание! Если один из участников в чем-то не согласен со схемой, то он должен написать об этом в пояснениях или составить свой вариант графического отображения событий.

Статьи в тему:

Как составляется протокол осмотра места ДТП и когда он нужен: подробная информация + образец заполнения

Как зафиксировать свидетелей при ДТП и как найти их потом: самый полный список методов поиска

Как рисовать машины для СДТП

Я уже писал, что автомобили изображаются в виде геометрических фигур и маркируются заглавными буквами. В пояснении каждой букве должен соответствовать госномер ТС. Обязательно здесь то, чтобы у машин-фигур имелось обозначение фронтальной стороны (можно с указанием места водителя).

Из приведенной ниже картинки и тех, которые будут приводиться по ходу рассказа, видно, что большинство условно обозначает машину в виде прямоугольника с закругленными углами. Впрочем, детали геометрических форм не имеют особенного значения – лишь бы на схеме в отношении авто все было понятно с исчерпывающей ясностью.

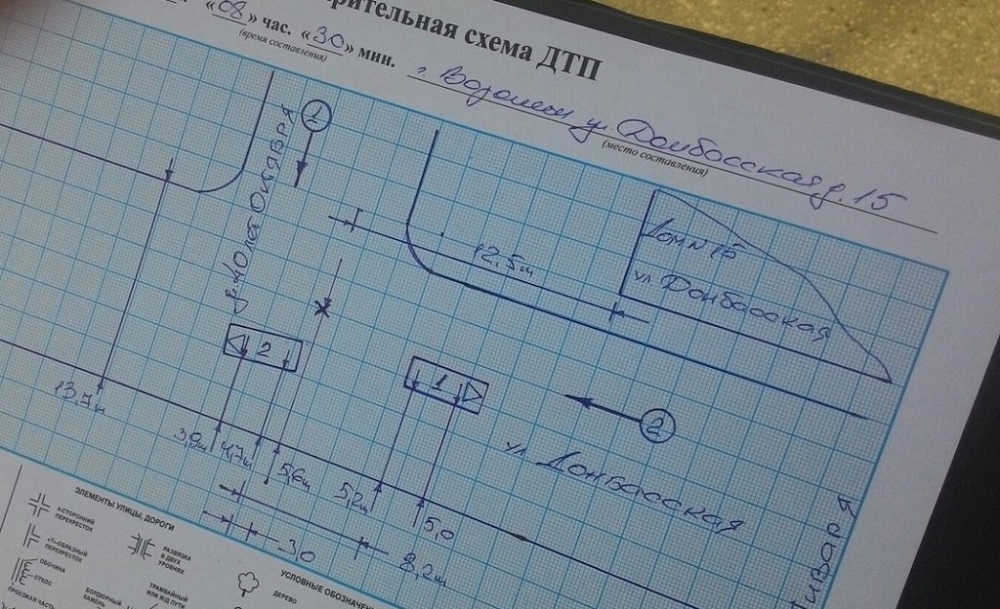

Вот пример СДТП, составленной участниками аварии для ГИБДД:

Заполненная в условиях улицы и нервного напряжения схема вряд ли будет образцом графического искусства. Но это не главное – важно, чтобы на ней все было как можно детальнее и понятней с минимумом исправлений.

Но сегодня, не имея способностей к рисованию, можно легко создать высококачественную СДТП при помощи компьютера и специальных сервисов сети интернет. Для этого данные собранные на месте аварии переносятся в специальный редактор, где и формируется документ.

Внимание! Составленную водителями схему для ГИБДД желательно сфотографировать, чтобы ни один из участников позже не смог туда что-либо дорисовать.

Как нарисовать схему ДТП для страховой компании

СДТП для страховой компании составляется лишь водителями, или же ими, но с участием аварийного комиссара, если он прибыл на место происшествия. Оформление аварии в рамках европротокола (согласно п. 284 Регламента) или при участии ДПС тут особой роли не играет – извещать своего страховщика о страховом случае прямая обязанность страхователей.

Схема для страховой на извещении мало чем отличается от той, которую водители рисуют для ГИБДД – принципы и набор условий те же. Но она выполняется не на отдельном листе, а в предназначенном для этого поле специального бланка – извещения о ДТП в страховую компанию. Несколько экземпляров таких бланков выдаются страхователю вместе с полисом ОСАГО, но их можно всегда скачать из сети самому, как это и делают все обладатели электронной автогражданки, к примеру.

Схема в извещении рисуется почти произвольно, но с соблюдением требований инструкции, которая имеется на сайте РСА (ее также выдают при заключении договора ОСАГО) и требования пункта 281 Регламента: «Схема выполняется с правильным начертанием соответствующих линий, нанесением аккуратных и разборчивых записей и обозначений»).

Пояснение от сотрудника ДПС

На вопрос по отличию заполнения СДТП для СК и ГИБДД дал ответ один наш постоянный читатель – Михаил Андреевич, работающий в составе экипажа ДПС и имеющий звание капитана:

– Михаил Андреевич, а схемы ДТП для страховой компании и для ГИБДД чем-нибудь отличаются?

– Принципиально нет – требования, примерно, одинаковые. Просто для извещения в СК можно обойтись меньшим объемом графических и пояснительных подробностей т. к. их часть указывается проставлением соответствующих галочек в форме извещения. Сама схема рисуется в произвольном, но аккуратном стиле – кто как сумеет. При этом исправлений и помарок нужно избегать. Водителей мы так и инструктируем: «Оформляйте схемы, пишите объяснения, как же, как и для ГИБДД». При этом в извещении важна не столько сама схема, сколько общая совокупность информации. К примеру, внимательно нужно отнестись к заполнению оборотной части, а особенно п. 2 («Обстоятельства»).

Дополнительные сведения

От себя добавлю: описание обстоятельств на обороте извещения должно соответствовать изображению, которое вам удалось нарисовать, и обстоятельствам, отмеченным галочками в п. 16.

А вот чего не нужно указывать в схеме для страховой компании:

  • Фразу о согласии, так как она внесена в бланк типографским способом.
  • Все места повреждений (в п. 13 извещения указывается только место первоначального удара, а перечень дефектов приводится ниже, в следующем пункте).

Под полем для СДТП расположен блок, в котором водители проставляют свои подписи под тем, что у них нет разногласий, а справа и слева – подписи за достоверность информации о полисах и транспортных средствах.

При этом:

  • Если оба участника ДТП согласны с нарисованной схемой, то лицевая сторона заполняется совместно, ставятся подписи, и после этого бланк разъединяется на две части. Оборотную сторону каждый участник заполняет и подписывает самостоятельно
  • Если участники ДТП к согласию не пришли, то каждый заполняет и подписывает свой бланк.

При наличии пострадавших людей на лицевой стороне указывается их количество, а на обороте, в п. 15 «Замечания» желательно занести данные о потерпевших. Это нужно для того, чтобы страховщик произвел выплаты по ОСАГО за вред здоровью.

Внимание! Если оба участника согласны со схемой ДТП, которую составил полицейский, они могут ее сфотографировать, чтобы в дальнейшем перенести рисунок на извещение для страховой компании.

Статья в тему:

Как правильно заполнить Извещение о ДТП: подробная инструкция + образец заполнения и схемы аварий

Если в ДТП больше двух участников

А что делать, если в ДТП участвовало более двух машин? В этом случае играет роль очередность столкновения ТС. Например, если имела место т. н. «колбаса», а чье-то авто оказалось в ее средине, то его водитель может быть виновником и потерпевшим одновременно.

Ему придется заполнять не один, а два бланка извещения со схемами, более подробно характеризующими свою область столкновения, но не упускающих общей картины. Первый экземпляр заполняется с водителем той машины, которая оказалась спереди, а второй с тем, машина которого была сзади.

Как скачать бланк извещения о ДТП

Бланк извещения о ДТП для СК предлагает скачать множество автосайтов. Но лучше всего это делать с официального портала РСА – ведь в форму бланка могут быть внесены изменения, а не все сайты, в отличие от РСА, обновляют свои ссылки вовремя.

Для скачивания бланка нужно:

  • Зайти на страницу ОСАГО портала РСА – в раздел «Бланки» по этому адресу.
  • Вам откроется небольшое меню, дающее возможность скачать не только бланк извещения, но и инструкцию по его заполнению.

Внимание! В машине желательно иметь несколько бланков извещений – на случай неправильного заполнения и если у другого участника ДТП своего экземпляра не окажется.

Пример схемы ДТП на заполненном извещении

На приведенной для примера картинке видно, как заполняется шапка извещения, как описываются оба транспортных средства. В центральной части для каждого из автомобилей галочками указываются типичные обстоятельства, которые подходят к вашему случаю.

Но обратите внимание, что приведенный образец извещения о ДТП по ОСАГО заполнен не совсем корректно. В извещении, по обеим сторонам от схемы, имеются поля для описания полученных повреждений. При этом, в образце имеется лишь перечисление пострадавших деталей. Правильнее же будет описать все повреждения (скол, вмятина, царапина и т. п.), а не только перечислить их.

Если СДТП выполняется для ГИБДД, то при возможности желательно провести основные замеры и отразить их на схеме или на отдельном листе.

Типовые схемы

Для облегчения графического отображения ДТП при его оформлении без участия сотрудников полиции был разработан пакет типовых схем, отражающих наиболее часто встречающиеся варианты ДТП. О целесообразности применения типовых схем на практике имеются разные суждения. В нашем же случае консультативную помощь опять оказал Михаил Андреевич:

– Михаил Андреевич, скажите, в вашей практике типовые схемы применяются?

– Они существуют, обновляются, но действовать по-настоящему, оказывая реальную практическую помощь, эти шаблоны не могут, несмотря на то, что они являются серьезным и фундаментальным трудом. Обычно каждое происшествие имеет лишком много индивидуальных нюансов, сильно затрудняющих графическую стандартизацию. Другое дело, что типовые схемы имеют ценный обучающий потенциал – ознакомиться с ними заранее полезно каждому водителю.

От себя добавлю, что типовые схемы не применяются при:

  • Бесконтактных дорожно-транспортных происшествиях.
  • ДТП, оформленных с нарушением п. 2.6 и пп. 2.6.1 ПДД РФ, а также и ст. 11.1 «Закона об ОСАГО».
  • Неправильно заполненных 16-м или 17-м пунктах извещения или отсутствии в нем подписей участников ДТП о согласии.
  • Нестандартных ситуациях.

Как устроены типовые схемы ДТП

Все типовые схемы ДТП поделены на категории по типу происшествия в зависимости от того, как автомобили передвигались перед аварией:

  1. В попутном направлении.
  2. Во встречном направлении.
  3. Под углом относительно друг друга.
  4. Задним ходом.
  5. Одно из ТС стояло.

Типовые схемы отражаются в таблицах:

  • В первой графе размещается картинка.
  • Во второй дается краткое описание происшествия.
  • В третьей цифрой обозначается степень вины первого автомобиля.
  • В четвертой – второго автомобиля.

Вот пример одной из типовых схем:

Хотя типовые схемы не нашли широкого применения при оформлении происшествий, их полезно возить с собой в бардачке, чтобы иметь характерный пример оформления ДТП. Скачать пакет таких схем можно на сайте РСА в разделе «В помощь страхователю».

А вот прямая ссылка на скачивание (PDF).

Как рисовать схему при происшествии во дворе или на парковке

Обратите внимание, что часть происшествий относится к маневрированию на парковке, стоянке или во дворе. Изначально правила ОСАГО рассматривали ДТП на закрытых территориях как не страховой случай, но сейчас поступили разъяснения, что жилые дворы, парковки и стоянки относятся к области страхового покрытия по ОСАГО.

Статья 1, абз. 2 ФЗ № 40 распространяет понятие использования ТС не только на обычные дороги, но и на дворы жилмассивов, стоянки, территории предприятий и т. п. В случае возникновения ДТП на такой территории графическая схема составляется по общим правилам как для обычного происшествия.

Подведем итоги

Нарисовать схему ДТП не так уж сложно. Итоговые рекомендации, которых следует придерживаться при ее составлении главным образом сводятся к четырем правилам:

  1. Достоверности информации.
  2. Понятности отображения.
  3. Соответствию установленным требованиям.
  4. Отсутствию противоречий с другими материалами и документами.

Надеюсь, материал данной статьи окажется полезен тем, кому выпадет оказаться участником ДТП.

Если изложенная мной информация вам пригодилась или понравилась, стоит поделиться ей в соцсетях с друзьями. Не забудьте о подписке на обновления блога, а если у вас появились вопросы, замечания или дополнения, то оставляйте их в комментариях.

Всего вам наилучшего и удачи на дорогах!

Составление схемы ДТП. Как оформить ДТП без ГИБДД.

Автомобильные аварии, ДТП с одним или несколькими участниками – все это, к сожалению, неотъемлемая часть ежедневной жизни современного города. Автомобильный поток неизменно увеличивается за счет появления на дорогах новых водителей, при этом любое, даже небольшое ДТП, способно создать многокилометровую пробку. Знать правила и уметь составлять схему ДТП необходимо каждому водителю – это позволит не только сэкономить время, но также снизить аварийную обстановку в городе, позволить более точно зафиксировать обстоятельства происшествия, а также благотворно повлияет на состояние окружающей среды – именно из-за пробок образуется большее количество смоговых масс.

В этой статье мы ответим на основные вопросы автовладельцев о составлении схем ДТП.

  • В каких случаях составляется схема ДТП?
  • Каковы правила составления схем ДТП?
  • А также приведем примеры оформления схем ДТП.

Необходимо отметить, что схема ДТП является одним из самых важных доказательств вины и невиновности участников дорожно-транспортного происшествия. Она необходима для определения степени вины вышестоящими инстанциями.

В каких случаях составляется схема ДТП?

Схема ДТП должна быть составлена как можно раньше, по-возможности сразу после дорожно-транспортного происшествия. Это связано с тем, что движение на участке с аварией замедлится, но не прекратится и многие важные вещественные доказательства могут быть утеряны.

Автовладелец, который хоть раз оказывался в подобной ситуации, знает, что ожидание сотрудников ГИБДД может растянуться на очень долгий срок. Исходя из этого знания, необходимо составить схему самостоятельно, до приезда специалистов, пока важные детали происшествия не были утеряны из-за движения потока машин.

Несколько вариантов дальнейших действий при ДТП:

  • Не предпринимать никаких действий после ДТП. Дождаться сотрудников ГИБДД, которые в свою очередь составят схему ДТП и не зависимо от вас установят виновников аварии.
  • Нарисовать схему ДТП самостоятельно. Данный вариант возможен, только если виновник аварии согласен со своим положением. Составляется подробная схема, которая заверяется подписями участников аварии. С подписанной схемой, участники ДТП самостоятельно отправляются в инспекцию, для регистрирования происшествия и получения надлежащих справок для предъявления в страховую компанию.
  • Использовать оформление по Европротоколу. После самостоятельного оформления ДТП сразу же отправиться в страховую компанию, минуя очереди в инспекции (ГИБДД). Необходимо отметить, что оформление по Европротоколу имеет целый ряд особенностей и ограничений, хотя и значительно экономит время и силы всех участников ДТП и дорожного движения в зоне автомобильной аварии.

Обязательным условием для самостоятельного оформления ДТП являеются согласованные действия всех его участников. В случае, если возникают какие-либо разногласия, конфликтные ситуации и пр., необходимо дождаться сотрудников ГИБДД и разрешать ситуацию с их посредничеством.

Более того, неправильная схема – оформленная не по правилам, не будет принята ни в ГИБДД, ни в страховой компании. Именно поэтому, необходимо очень внимательно отнестись к ее составлению и последующему оформлению.

Каковы правила составления схем ДТП?

Единой системы оформления не существует по понятным причинам – зарисовывается схема практически «на коленке» но, тем не менее, есть определенный набор условий, который позволит вам составить схему ДТП правильно, с первого раза.

Главное – чтобы при анализе схемы, у сотрудников инспекции и страховой компании не возникало спорных вопросов.

Условия для правильного составления схемы ДТП:

  • Внешнее оформление. Для составления схемы желательно использовать чистый лист бумаги формата А4, но подойдет и разворот школьной тетради. Такой размер листа позволит вам наиболее полно указать картину места происшествия. Для собственной безопасности, заполняйте схему ручкой, а не карандашем.
  • Заглавие. Данная схема должна быть озаглавлена — «Схема ДТП».
  • Местность. Начинайте зарисовывать ДТП не с места аварии и положения машин, а с окружающей местности. Имеется ввиду расположение улиц, также укажите привязку к адресам, например, номер дома, возле которого случилась авария или схематично зарисуйте объект – клумбу, памятник, остановку. Только после этого, на основании привязки к местности зарисуйте аварию.

Не стоит упускать детали! Также важно зарисовать расположение светофора с указанием цвета, горевшего во время аварии, трамвайные пути, зебру, тротуар, велосипедную дорожку и пр. детали, которые могли повлиять на поведение водителей.

Как показывает практика, чем точнее зарисована схема, чем больше указано существенных деталей, тем точнее по ней можно определить виновника аварии.

Далее зарисовывается ДТП.

  • Схематичная зарисовка ДТП. На листе с прорисованной местностью, как можно более точно зарисовывается положение машин в момент аварии, стрелками указывается направление движение каждой из машин, буквой Х фиксируется место удара.
  • В схеме должны быть отражены участники дорожного движения, препятствовавшие свободному проезду.
  • Обязательно зафиксируйте тормозные следы и крупные обломки аварии.

Если кто-либо из пострадавших находится в невменяемом состоянии (алкогольном, наркотическом опьянении, состоянии перевозбуждения) стоит отметить это в схеме – сделать пометку.

  • Под схемой обязательно должна быть расшифровка каждого нанесенного условного символа.
  • Если у ДТП были свидетели, их показания также стоит отразить, с подписями.

Примеры оформления схем ДТП.

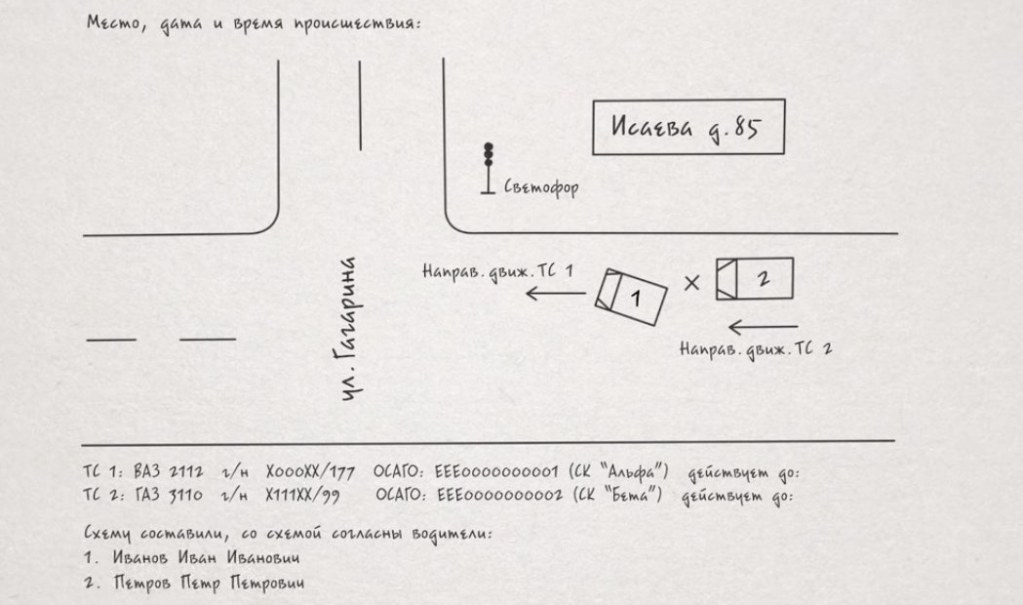

Схема ДТП №1

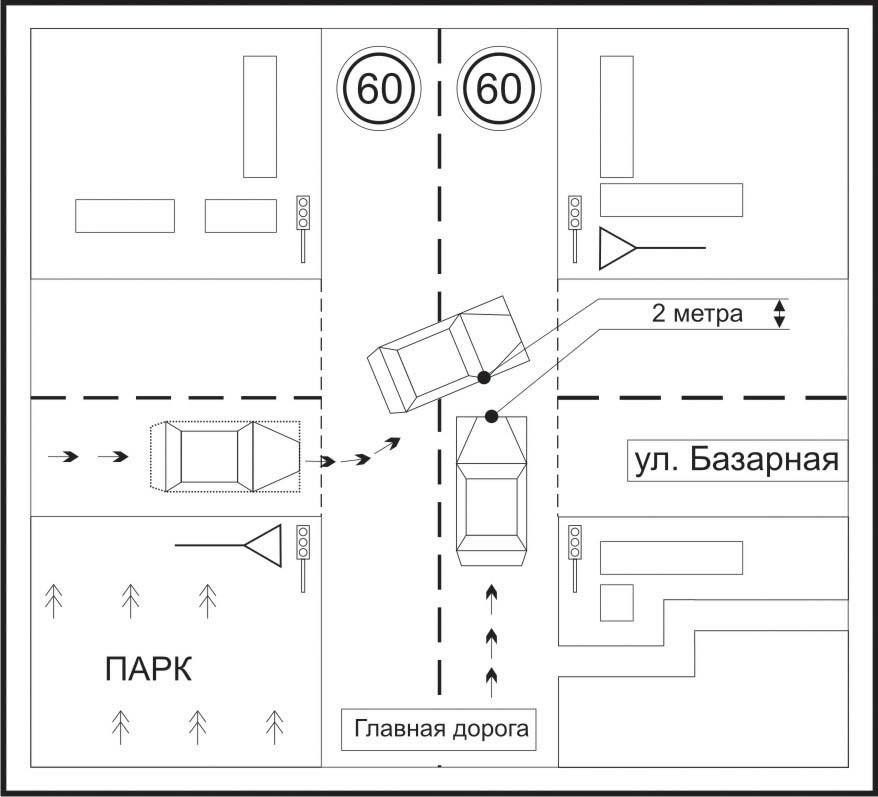

Схема ДТП №2

Подведем итог.

Схема ДТП должна быть как можно более подробной и правдивой. Ни у участников аварии, ни у сотрудников специальных ведомств не должно возникнуть спорных вопросов при ее анализе. В случае если при составлении схемы возникают спорные ситуации, вызывающие агрессию и недопонимание, лучше всего дождаться сотрудников ГИБДД, которые решат ситуацию непредвзято и самостоятельно оформят все надлежащие документы.

Как нарисовать схему ДТП для страховой самому?

В последние несколько лет чрезвычайные происшествия – это вполне распространенное явление на проезжей части. Главной составляющей правильного оформления ДТП является грамотно составленная схема произошедшего на дороге, которая необходима для страховой компании, чтобы та выплатила компенсацию.

И если научиться рисовать схему собственными силами, то до приезда инспектора ГАИ (а на это, как правило, уходит не один час) можно справиться с данной задачей и сэкономить как свое время, так и время правоохранительных органов. Однако, как правильно нарисовать схему ДТП, знает далеко не каждый автолюбитель.

Содержание статьи

  • Азы правильного составления схемы ДТП
  • При каких обстоятельствах допускается составление схемы собственноручно?
  • Учимся составлять схему дорожно-транспортного происшествия самостоятельно
    • Шаг первый – обозначаем непосредственно дорожное полотно и его основные особенности
    • Шаг второй – зарисовываем разметку
    • Шаг третий – указываем направление движения
    • Шаг четвертый – отмечаем положение транспортных средств во время происшествия
    • Шаг пятый – зарисовываем траекторию движения каждого ТС
    • Шаг шестой – описываем нюансы происшествия
  • Неправильно составлена схема: что делать?

Азы правильного составления схемы ДТП

Согласно данным статистки, в больших населенных пунктах ежедневно регистрируется несколько десятков ДТП. Безусловно, что процесс оформления дорожно-транспортного происшествия достаточно рутинный, отнимающий немало драгоценного времени, как у самих участников аварийной ситуации на дороге, так и у сотрудников ГИБДД.

В первую очередь, хотелось бы пояснить при каких обстоятельствах этот вариант фиксирования аварии окажется необходимым. Согласно действующему законодательству, вызов сотрудников ГАИ необходим лишь в том случае, когда оформить ДТП по упрощенной форме нет никакой возможности.

Рекомендации к составлению от РСА.

С другой стороны, наши доблестные сотрудники правопорядка порой добираются до места происшествия очень много времени, и на трассе начинает формироваться длинная очередь автомобилей, что раздражает участников пробки, а они, в свою очередь, начинают налегать на участников аварийной ситуации.

Однако, решить сложившуюся проблему можно и другим более лояльным способом – составить схему дорожно-транспортного происшествия собственными силами.

Давайте детальнее рассмотрим, каким образом нарисовать схему ДТП собственными силами, чтобы у сотрудников ГИБДД не возникало лишних вопросов и претензий по поводу грамотности и правильности составления данного документа.

Основные рекомендации по составлению схемы дорожно-транспортного происшествия помогут вам не допускать ошибок и благополучно составить данный документ:

  1. Рисовать схему следует только ручкой. Ни карандашом, ни прочим пишущим приспособлением, которое можно было бы в дальнейшем вытереть и перерисовать заново.
  2. Замеры расстояния дорожного полотна должны быть точными, а все детали схемы пропорциональными.
  3. Не забываем указывать названия трассы, улицы или номера домов.
  4. Составляя схематический документ, рекомендуется пользоваться линейкой.
  5. Следите за тем, чтобы схема была максимально емкой, точной и аккуратной.

А перед тем, как приступить к схематическому изображению ДТП, следует набрать номер своей страховой компании и уведомить их о наступлении страхового случая.

При каких обстоятельствах допускается составление схемы собственноручно?

Прежде чем рисовать схему ДТП, удостоверьтесь в том, что вы имеете право составлять такой документ.

Можно смело начинать рисовать схему дорожно-транспортного происшествия, не дожидаясь сотрудников ГАИ, когда:

  • в ДТП участвовало только два ТС, не более того;
  • во время чрезвычайного происшествия на дорожном полотне не получил травму ни один человек;
  • ущерб был нанесен только транспортным средствам, попавшим в ДТП;
  • оба участника дорожно-транспортного происшествия имеют на руках действующий полис ОСАГО или Зеленую карту;
  • каждый участник ЧП готов к решению проблемы без сотрудников правоохранительных органов;
  • и один, и второй водители изъявляют желание оформить дорожно-транспортное происшествие по упрощенному варианту.

Хотелось бы отметить, что несоблюдение хотя бы одного из вышеуказанных пунктов влечет за собой оформление ДТП при участии ГИБДД, а, следовательно, рисовать схему имеет право только инспектор ГАИ.

Вот вам наглядный пример: авария на перекрестке, все целы и невредимы. Трое участников ЧП хотят решить все «мирным путем», без привлечения доблестных инспекторов. Но, увы! Придется вызывать сотрудников ГИБДД, потому как нарушается первый пункт перечня, предложенного выше.

Зная, как правильно нарисовать схему ДТП, можно сэкономить приличное количество времени и уберечь свою нервную систему. Но простой зарисовки такого «внутреннего» документа, к разочарованию многих автолюбителей, будет недостаточно, чтобы получить компенсацию от страховой компании.

Чтобы полностью покрыть все затраты на реставрацию транспортного средства, предусмотренные полисом свыше лимита, следует в обязательном порядке обратиться к сотрудникам ГАИ или же к их вышестоящему руководству из ГИБДД. Без этого схематическое описание ДТП, зарисованное участниками аварии, не имеет никакой юридической силы.

Надеемся, что из вышеуказанной информации вы поняли всю важность составления схемы. Далее перейдем к пункту, в котором мы расскажем вам, как составить схематическое описание чрезвычайного происшествия на дороге своими силами.

Учимся составлять схему дорожно-транспортного происшествия самостоятельно

Руководствуясь пошаговой инструкцией, которую мы приводим ниже, вы сможете правильно нарисовать схематический документ о произошедшей аварии.

Для удобства мы построили алгоритм тех действий, с которых следует начинать, и в какой последовательности необходимо фиксировать особенности ДТП.

Шаг первый – обозначаем непосредственно дорожное полотно и его основные особенности

В обязательном порядке указывается, был ли это прямой участок, или же ЧП произошло на перекрестке. Если вы стали участником дорожно-транспортного происшествия на перекрестке, то следует указать его тип.

Попав в аварию на автостоянке, – отмечаем это. По конечному счету, по вашей схеме сотрудники ГИБДД должны четко понимать, какие правила дорожного движения следует применить в данном случае.

Шаг второй – зарисовываем разметку

Благодаря этому шагу, можно доказать или же опровергнуть вину одного из участников дорожно-транспортного происшествия.

При наличии тротуара или трамвайных путей на месте ЧП, не забудьте их внести в схематический рисунок. Поверьте, каждый нюанс может сыграть немаловажную роль в построении общей картины аварийной ситуации.

Шаг третий – указываем направление движения

На этом этапе следует указать, была ли однополосной эта дорога или же нет. С особой внимательностью следует отнестись к данному пункту, если чрезвычайное происшествие произошло на перекрестке.

В этом случае на схеме указываются все допустимые направления движения.

Шаг четвертый – отмечаем положение транспортных средств во время происшествия

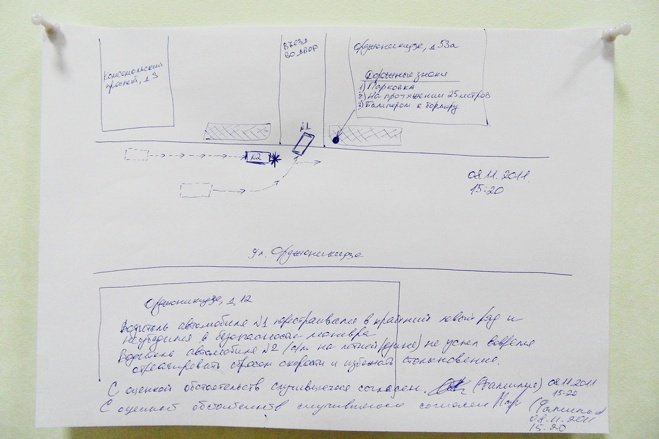

Хорошая схема ДТП.

Этот этап является одним из самых важных в создании схематического описания аварии.

Как правило, большинство автолюбителей обозначают свое транспортное средство прямоугольником, помечая крестиком место столкновения.

Шаг пятый – зарисовываем траекторию движения каждого ТС

Благодаря этому этапу, сотрудники ГИБДД и страховщики смогут грамотно расценить все обстоятельства аварийной ситуации и принять правильное решение по данному делу.

Необходимо четко описать (с помощью пунктирной линии) траекторию движения участников ДТП за несколько секунд до аварии.

Шаг шестой – описываем нюансы происшествия

Этот этап схемы подразумевает зарисовку дополнительных знаков, которые расположены на данном участке дорожного полотна, светофоров и т.п.

Но не переусердствуйте, не указывайте все знаки, которые видите перед собой, их и так знают сотрудники полиции. Отметьте на схеме лишь те, которые были нарушены виновником аварии. Также здесь будет очень уместно указать точное время и дату происшествия.

«Опытные любители» аварий могут с закрытыми глазами составить эскиз ЧП, тогда как «новичкам» лучше иметь при себе образец такого документа.

Неправильно составлена схема: что делать?

Лучше, если ошибка была найдена ранее, чем под схемой окажется ваша подпись. Если же вы не согласны с предложенным другим участником аварии рисунком, то имеет смысл вызвать сотрудников ГИБДД.

В том случае, если «неправильное» схематическое описание уже зарегистрировано в Госавтоинспекции, необходимо оформить ходатайство и требовать исключение этой схемы.

Схема ДТП и образец: как нарисовать, распечатать онлайн

Схема ДТП составляется после дорожно-транспортного происшествия, чтобы прояснить как можно лучше картину случившейся аварии. Однако достаточно большое количество автовладельцев понятия не имеют, как корректно делается составление схемы ДТП.

Чтобы шофёры не затруднялись в этом вопросе, в статье будет подробно разобран вопрос о схеме ДТП и обо всех правилах её составления.

Содержание статьи

  • 1 В чём заключаются особенности?
  • 2 Как нарисовать схему ДТП без помарок?
  • 3 Рекомендации
  • 4 Видео инструкция по составлению

В чём заключаются особенности?

Конечно, когда случается незначительная авария, то шофёры вряд ли будут ожидать инспекторов ГАИ, потому что это отнимает приличное время и много нервов. При таких сложившихся ситуациях шофёр вполне себе может составить схему ДТП самостоятельно, а уже потом идти вместе с ней в одно из отделений ГИББДД.

Схема ДТП возможна в оформлении по ряду некоторых причин, которые будут расписаны ниже:

  • в аварии оказалось два авто;
  • никто из участников не получил каких-либо травм;
  • машины обеих сторон имеют автострахование.

Как нарисовать схему ДТП без помарок?

Чтобы схема была убедительно важно знать, как правильно её составлять. Необходимо для схемы ДТП соблюсти правила составления

После того, как произошла авария, каждому из водителей не стоит забывать об элементарных правилах при таких ситуациях, которые они должны обязательно выполнить: это задействовать аварийку и поставить знак аварийной остановки. Также автовладелец должен проверить, есть ли среди пассажиров те, кто получил серьёзные травмы. Если да, то незамедлительно стоит вызвать скорую. Если же пострадавших нет, то нужно перейти непосредственно к собственноручному составлению — нарисуйте схему аварии.

Важно: если возникают какие-либо трудности, то образец заполнения в виде бланка схемы ДТП скачать онлайн можно на сайте, который посвящён этой тематике. Некоторые распечатывают образец, чтобы он был всегда рядом.

Скачать бланк схемы о ДТП: распечатать схему.

Образец правильной схемы ДТП

Обычный белый лист пригодится для заполнения.

Итак, с чего стоит начать, собственно, само заполнение.

  1. Необходимо подробное описание места ДТП, а именно описать территорию, где случилось несчастье. Нельзя ничего упускать из данных. Необходимо обозначить адрес (пример, г. Москва, ул. Ленина, д. …), указать, какие есть знаки, в каком состоянии находится сама дорога. Будет не лишним водителю иметь при себе рулетку, чтобы измерения были более точными.
  2. Далее идёт важный момент — полное описание произошедшего. В этом пункте необходимо указать состояние и вид дороги (пример, дорога для одностороннего движения) и количество полос. Если вдруг авария произошла не в городе, то нужно обозначить, сколько километров до близлежащего города/посёлка. Если происшествие случилось на перекрёстке, то надо как-то нарисовать это.
  3. Важно: предельно аккуратно начертите дорожные знаки. Зачем это требуется? Для более точного оформления ДТП. Сотрудники, работающие в ГИБДД, должны видеть полную картину случившегося даже схематично. Если же также имеется светофор поблизости, тот, кто рисует, должен отметить, какой именно свет горел на момент случившегося.
  4. Также необходимо обрисовать машины, который и стали, собственно, участниками произошедшего в виде прямоугольных фигур. Их следует обозначить цифрами.
  5. Не лишним будет написать, с какой скоростью ехал и первое, и второе авто.
  6. Если остались тормозные следы, то они тоже должны присутствовать на бумаге. Если машины получили настолько серьёзные повреждения, что остались какие-то осколки/обломки, то на схеме их тоже надо указать, вернее, их местонахождение. Также водители должны помнить, что им не стоит что-либо менять местами/передвигать.
  7. Типовые схемы ДТП также содержат показания свидетелей. Их необходимо записать для ускорения дела и для полноты картины.
  8. Информация об обоих шофёрах, их подписи.
  9. В качестве примечания написать расшифровку некоторых обозначений (пример, написать, что прямоугольником является авто или светофор).
  10. Дата, время, сведения о машинах.
  11. Стоит лишний раз всё перечитать и перепроверить, чтобы убедиться, что всё было расписано правильно и что всё соответствует действительности. Довольно часто можно найти неуказанные важные и недостающие подробности или наоборот, лишние данные.

Итак, был разобран пример, как рисовать схему. Лучше всего соблюдать во время составления порядок, который прописан выше. Но если остаются трудности в заполнении, то всегда можно скачать для наглядности образец схемы ДТП, либо же автовладелец может изучить схему ДТП в режиме онлайн в интернете.

Рекомендации

Существует памятка, которая была специально разработана для шофёров, которые попали в аварию и желают составить схему. Её можно найти в Интернете и скачать, чтобы она всегда была при себе.

Итак, что должен знать владелец авто:

  1. Заполнение не должно совершаться при помощи карандаша, поскольку он может не чётко прорисовать мелкие детали, которые либо сотрутся, либо смажутся, либо просто плохо будут видны.
  2. Если между обеими сторонами случились разногласия, то им оптимально будет отказаться от первоначального плана составления схемы. В этой ситуации правильнее будет вызвать инспекторов.
  3. Заполнять нужно собственноручно, каждый водитель в своей колонке.
  4. Главное, не упускать деталей, ведь любая с виду незначительная деталь может конкретно поменять ход дела. Поэтому их все стоит учитывать и вписывать.
  5. Все наименования должны соответствовать реальности, то есть никаких ошибок допущено быть не должно, поэтому рекомендуется несколько раз проверять потом написанное.
  6. Дополнительная информация содержится в извещении об аварии, которое идёт вместе со страховкой.
  7. Подписи от обоих шофёров.
  8. Если будут много исправлений, то велики шансы, что схему попросту не станут рассматривать и инспектор ГИБДД заставит переделывать.

Данная схема нужна как для ГИБДД, так и для страховой организации. Будет неплохо, если вместе со схемой будут прилагаться распечатанные фото.

Таким образом, был рассмотрен вопрос о составлении схемы. Если случилось небольшое происшествие (например, ДТП на парковке), то можно обойтись и без вызова инспектора — оформления ДТП без ГИБДД. Водителям достаточно договориться друг с другом, чтобы сойтись на составлении схемы, которая потом пойдёт в ГИБДД для разбирательства.

Важно придерживаться инструкций, которые были изложены выше.

Видео инструкция по составлению

Поделиться с друзьями:

Как составить схему ДТП самостоятельно? Образец оформления

Рубрика: ДТПАвтор: Андрей

На дорогах любого города ДТП явление далеко не редкое. Для того чтобы зафиксировать обстоятельства ДТП и выявить виновника и пострадавшего, следует в обязательном случае составить схему.

Оглавление:

  • Когда нужно составлять схему?
  • Правила составления схемы
  • Типовые примеры схем

Данная схема ДТП будет являться одним из важных доказательств при рассмотрении и установлении степени вины участников ДТП.

Содержание

  • 1 Когда нужно составлять схему?
  • 2 Правила составления схемы
  • 3 Типовые примеры схем
  • 4 Подводим итоги
  • 5 Рекомендуем посмотреть это видео:

Когда нужно составлять схему?

Схему ДТП желательно составлять сразу же после его образования, пока все детали и различные обстоятельства в окружении находятся на своих местах.

Кто бывал в ДТП знает, что для вызова сотрудников ГИБДД на место ДТП может потребоваться пол-дня. В связи с этим, чтобы не терять время и не упустить важные детали ДТП, схему нужно составлять самостоятельно и как можно быстрее.

При составлении схемы возможны несколько вариантов:

  • Ничего не делать после ДТП, сидеть и ждать, когда приедут инспектор ГИБДД, которые все оформят, установят виновников и зарисуют схему ДТП.
  • Нарисовать схему самостоятельно, указав все моменты. В данном случае не должно быть споров и виновник ДТП должен быть согласен со своим положением. Подписав данную схему все участники, не теряя время, направляются самостоятельно в инспекцию ГИБДД для регистрирования ДТП и получения необходимых справок.
  • Оформить все по правилам — по европротоколу — и направиться непосредственно уже в страховую компанию, минуя ГИБДД. Стоит иметь ввиду, что для оформления ДТП с составлением схемы данным способом возможно только при выполнении обязательных условий.

Стоит заметить, что если после образовавшегося ДТП никто не соглашается стать виновным, то в данном случае рисовать схему самостоятельно нет необходимости, т. к. придется вызывать полицию, которая все сама и зафиксирует.

Итак, схему ДТП необходимо составлять по правилам и в обязательном порядке. Иначе, неправильно оформленную схему могут не принять в ГИБДД и страховой компании. После этого придется зарисовывать ее повторно, вспоминая по памяти все обстоятельства ДТП.

Правильно оформленная схема поможет сократить время и ускорит процесс получения всех справок.

Правила составления схемы

Для того чтобы по десять раз не перерисовывать схему ДТП, нужно составить ее согласно простым и понятным правилам. Единых правил не существует, но очевидно, что схема должна быть оформлена должным образом. При анализе схемы и зафиксированных на ней важных моментов не должно возникнуть спорных вопросов.

При составлении схемы нужно придерживаться следующих правил:

  • Формат схемы. Для составления схемы желательно взять отдельный лист а4. Это позволит увеличить масштаб и указать большинство важных деталей.
  • Название. Составляемая схема должны иметь название — Схема ДТП.
  • Местность ДТП. Первым делом наносится положение участка дороги с указанием названий улиц и названий объектов. Например, это может быть перекресток двух улиц Ленина и Пушкина, или проезжая часть дороги, имеющая название Репина, а ближайший дом №145.

Также стоит зарисовать, где находится тротуар, трамвайные пути, дорожные знаки, светофор с горящим нужным светом, разметка, открытый колодец и т. д.

Стоит заметить, что чем больше информации будет на схеме, тем проще будет установить вину того или другого водителя автомобиля.

  • Место ДТП. Рисуется положение автомобилей в момент ДТП и направление движения каждой из них. Форму автомобилей можно использовать простые прямоугольники. Обязательно нужно обозначить каждый из них, один из которых «А», а другой будет «Б». Направление езды проще указать стрелками. Место удара автомобилей нужно обозначить «Х».
  • Другие участники движения. Стоит зарисовать положения стоящих автомобилей, которые, например, препятствовали движению.
  • Следы ДТП. Стоит с особой внимательностью осмотреть место ДТП, рассмотреть появившиеся следы, например, тормозной путь участников ДТП. Все обнаруженные следы нужно измерить и нанести на схему.

Стоит обратить внимание на состояние пострадавших, не находятся ли они в неадекватном состоянии или в состоянии опьянения. Данные также следует занести на схему.

  • Условные обозначения. Под нарисованной схемой нужно расшифровать условные нанесенные обозначения. Например, автомобиль «А» — Ниссан Альмера, номерной знак в254уе 199. Аналогично указывается и второй автомобиль.

В завершении под схемой, рядом с условными обозначениями, должен быть указан составитель данной схемы ДТП, его ФИО. Затем указываются все участники ДТП, каждый из них обязан расписаться и указать, что со схемой согласен.

Желательно опросить и найти очевидцев ДТП. Их данные также необходимо записать под схемой.

Типовые примеры схем

Для того чтобы иметь представление о том, как выглядит и как составляется схема ДТП, необходимо рассмотреть типовые и распространенные примеры.

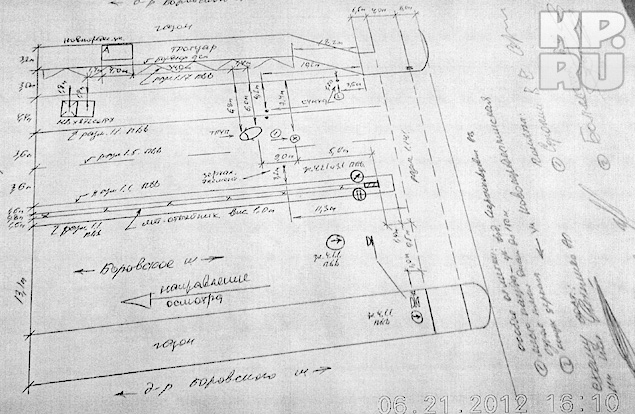

Пример схемы ДТП №1:

Пример схемы ДТП №2:

Подводим итоги

При составлении схемы ДТП нужно помнить, что чем больше информации она будет содержать, тем ясней можно проанализировать момент ДТП. Указанные данные можно будет использовать в качестве доказательной базы.

Стоит также заметить, что если возникают спорные моменты и сложности в определиении виновника ДТП, то лучшим решением будет вызвать и дождаться приезда сотрудников ГИБДД.

Рекомендуем посмотреть это видео:

Понравилась статья? Поделить с друзьями:

образец составления, бланк, как нарисовать правильную схему места ДТП, особенности и советы

Многие водители знают, что попав в несерьёзное ДТП, вовсе не обязательно ждать сотрудников ГАИ, так как этот процесс может растянуться едва ли не на весь день. При соблюдении определенных условий вполне возможно самостоятельно составить схему происшествия и обратиться в дальнейшем в ГИБДД.

Составление схемы ДТП возможно исключительно при соблюдении нижеследующих условий:

  • В дорожном происшествии участвует не более двух автомобилей.
  • Водители либо пассажиры не пострадали.
  • Автомобили обоих участников застрахованы.

Как проверить подлинность страхового полиса через интернет? на каких ресурсах? Подробное руководство здесь.

  • Визуальная сумма полученных повреждений меньше 50 т.р. для регионов РФ и не более 400 т.р. для Москвы и Санкт-Петербурга.
  • Оба участника ДТП согласны составить и использовать схему при дальнейшем разборе аварии.

Как самостоятельно нарисовать схему ДТП правильно? Что обязательно указать в ней? Подробная инструкция в этом видео:

Как составить правильно схему аварии

Первым делом после ДТП не забудьте выполнить соответствующие требования правил дорожного движения, а именно: включить аварийную сигнализацию и выставить знак аварийной остановки!

Обязательно убедитесь в отсутствии пострадавших и нуждающихся в медицинской помощи в обоих транспортных средствах.

Теперь перейдём к самому процессу составления схемы. Бланк для составления схемы ДТП можно скачать ниже бесплатно.

Бланк для составления схемы ДТП.

В качестве материала для схемы может подойти любой чистый лист бумаги.

Инструкция по составлению схемы ДТП.

  • Начните с описания местности, в которой произошла авария. Важны все детали: адрес, обозначение границ проезжей части, наличие бордюров, разметки, дорожных знаков, качество покрытия дорожного  полотна и т.д.
    Было бы неплохо иметь с собой рулетку для более точного измерения расстояния до объектов.
    Это существенно поможет сотрудникам ГИБДД понять детали происшествия.
  • Затем приступаем к описанию конкретной дорожной ситуации. Обозначьте тип дороги и количество полос.
    Если ДТП произошло вне населённого пункта, постарайтесь указать примерной расстояние до ближайшего города или деревни.
    В случае аварии на перекрёстке, попытайтесь схематично обозначить его графически.

  • Аккуратно нарисуйте дорожные знаки, если они имеются поблизости места аварии. Этот пункт важен, так как он даст сотрудникам подробное представление о дорожной обстановке на данном участке. При наличии светофора, обязательно укажите сигнал, горящий в момент ДТП для каждого из водителей.

  • Схематично обозначьте участвующие в ДТП автомобили в виде прямоугольников. Подпишите их буквами А и В либо цифрами 1 и 2.
    Ниже расшифруйте, кому принадлежит каждое транспортное средство и укажите стрелочками траекторию движения каждой машины.
  • Немаловажным, хотя и труднодостижимым фактором станет и определение скорости транспортного средства в момент столкновения.

    Простая схема ДТП, которую под силу составить любому человеку.

    При наличии следов тормозного пути не поленитесь указать его на схеме.
    При наличии осколков либо обломков, нарисуйте их местоположение.
    Помните, что крайне не рекомендуется ничего двигать либо подбирать, пока это не будет запротоколировано в схеме.

    Виновник ДТП, какие действия предпринять? Что делать? Помощь тут.

  • Постарайтесь найти очевидцев и собрать их показания. Уточните их данные и приложите к схеме.
  • Впишите данные о каждом из водителей и скрепите подписями.
  • Не лишним будет и расшифровать некоторые условные обозначения внизу схемы. (Например, подписать, что обозначает отмеченный квадратом элемент и т.п)
  •

    Помните, что обязательно указывается точная дата и время ДТП, марка автомобилей, их гос. номера и полученные повреждения.

  • Окончательно перепроверьте всё, что занесли в схему и в приложения к ней!

Как составить схему ДТП за 2 минуты, при этом указать всю необходимую информацию? Смотрите видео:

Полезные советы при составлении схемы ДТП

Памятку для водителей по составлению и заполнению схемы ДТП по новым порядкам от 2015 года можно скачать ниже бесплатно.

Памятку для водителей по составлению и заполнению схемы ДТП.

  • Не стоит заполнять схему карандашом – не оставляйте шансам мошенникам выставить вас виноватым впоследствии.
  • Если по ходу составления схемы у вас возникли разногласия или конфликта с другим водителем, настоятельно рекомендуем вам отказаться от дальнейшего заполнения документа, а вызвать сотрудников ГИБДД.
    Потраченное время на ожидание экипажа, возможно, убережет вас в дальнейшем от стрессовых ситуаций при доказательстве своей правоты.
  • Не пренебрегайте мелочами, любые детали важны для сотрудника, рассматривающего ваше ДТП.

Схема дорожно-транспортного происшествия.

Заключение

Самым главным при ДТП явления сохранения спокойствия и хладнокровия.

Что бы ни случилось, не паникуйте и возьмите себя в руки.

Грамотно составьте схему, опираясь на все вышеперечисленные пункты, обращая внимания на все детали.

Какие документы нужны для получения страховых выплат по ОСАГО после ДТП? Список и рекомендации тут.

Правильно составленный документ сэкономит ваше время и существенно упростит процесс общения со страховыми компаниями.

Удачи на дорогах!

Позвоните по телефону +7 800 301-79-56 или задайте вопрос и получите ответ юриста через 5 минут. Консультация бесплатная!

| Оставить отзыв

Diagram Studio — программное обеспечение для реконструкции аварий

Продукты < Диаграмма Студия



Что такое DiagramStudio?

Кому нужна DiagramStudio?

Почему DiagramStudio?

Системные требования.

Diagram Studio — мощное приложение для создание профессионально выглядящих деловых, технических чертежей и иллюстрации для ваших документов быстро и легко. Диаграмма Студия идеальная программа для создания разнообразных блок-схем, организационные диаграммы, чертежи взаимосвязей сущностей и диаграммы. В частности, Diagram Studio может производить:

Бизнес-схемы, презентации и иллюстрации

Организационные и рабочие схемы

Программное обеспечение и технологические схемы

Структуры базы данных

Инженерные схемы и технические чертежи

Чертежи реконструкции после аварии

Планы исследований и карты

Планы этажей, улицы и направления карты, маршруты движения.

Одна картинка стоит тысячи слов. Чистота, понятная, бросающаяся в глаза картинка – будь то блок-схема, диаграмма, иллюстрация или технический рисунок — может стоить нового контракта, доп. каналы сбыта, больший доход и дополнительную клиентуру. ДиаграммаСтудия Программное обеспечение для создания блок-схем — это инструмент, который помогает тысячам людей и организации создают убедительные, красноречивые и визуально привлекательные презентации. Эта программа была специально разработана для широкого круга пользователей разного уровня квалификации и должностных обязанностей, в том числе:

Менеджер и бизнесмены

Программисты и инженеры-программисты

Базы данных и веб-дизайнеры

IT-специалисты и графические дизайнеры

Ученые и инженеры

Студенты и преподаватели

и все чьи которым необходимо создавать чертежи профессионального качества.

Даже если вы никогда раньше не использовали инструмент для рисования, это очень легко создавать блок-схемы и диаграммы с помощью Diagram Studio. Диаграмма Studio поставляется с полным набором шаблонов блок-схем, сетевых диаграмм. шаблоны, блок-схемы, организационные диаграммы и многое другое для начала работы. К чтобы добавить фигуру на диаграмму, просто перетащите фигуру из библиотеки в свою диаграмма. Когда вы рисуете диаграмму, Diagram Studio соединяет линии с символами. и прикрепляет метки к линиям. Он помнит эти отношения и настраивается автоматически при перемещении объектов. Он также может регулировать размер фигуры при добавлении к ней текста. Вы можете применять цвета линий, цвета заливки, узора и тени для любого объекта на рисунке. Символы также может содержать связанную текстовую метку, которую вы можете редактировать и форматировать.

Вы можете использовать библиотеки Diagram Studio или создать свою собственные пользовательские библиотеки только с теми формами и символами, которые вам нужны. Вы можете импортировать растровые изображения и картинки из файлов или из буфера обмена и добавить их в пользовательскую библиотеку. Или вы также можете нарисовать свои собственные формы и символы в Diagram Studio и добавьте их в библиотеку.

Если вы новичок в DiagramStudio, вам может понадобиться помощь в получении начал создавать свои схемы. Уроки в Краткое руководство научит вас базовым навыкам, необходимым для создания любого простая диаграмма DiagramStudio. Нажмите здесь, чтобы начать обучение.

Diagram Studio требует Microsoft Windows 98/NT/2000/Me/XP/2003/2008/Vista. Если вы используете какой-либо из этих операционные системы и иметь совместимую с Windows мышь или указывающее устройство, ваша система уже соответствует всем требованиям, необходимым для запуска Diagram Студия. Для полной установки Diagram Studio требуется всего 18 мегабайт. места на жестком диске. Если в Windows установлен графический принтер или плоттер, он будет работать с Diagram Studio.

Наверх

Semi Truck Accident Drawing — Illustrationen und Vektorgrafiken

31Grafiken

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 31

рисунок аварии полуприцепа lizenzfreie Stock- und Vektorgrafiken. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.

Transport-Vektor-Skizze im Heft — Полуавтомобиль аварийный чертеж фондовых графиков, -клипартов, -мультфильмов и -символов

Transport-Vektor-Skizze im Heft

Transportieren Sie handgezeichnete Vektorskizze im Copybook

буксировочный символ в der farbzeichnung. autounfall evakuierung notfall — авария с полуприцепом рисунок сток-графика, -клипарт, -мультфильмы и -символ

Символ буксировки в Farbzeichnung. Autounfall Evakuierung Notfall

cartoon abschleppwagen — рисунок аварии полуприцепа стоковая графика, -клипарт, -мультфильмы и -символ

Cartoon Abschleppwagen

Einfach editierbarer Jahrgang Abschleppwagen-Vektorillustration.

rettungsgasse faustform — рисунок аварии полуприцепа stock-grafiken, -clipart, -cartoons und -symbole

Rettungsgasse Faustform

Regeln der Rettungsgasse Unfallrettung Notfall

Rettungsgasse Verkehrsschild

abschleppwagen und cooles auto — авария полуприцепа рисунок сток-графика, -клипарт, -мультфильмы и -символ символ

Auto gegenüber LKW

auto und контрольный список liniensymbol — полуприцеп авария чертеж сток-графика, -клипарт, -мультфильмы и -symbole

Auto und контрольный список Liniensymbol

cartoon-abschleppwagen und auto nach dem crash — полуприцеп авария рисунок сток-график, -клипарт, -мультфильмы и -символ

Cartoon-Abschleppwagen und Auto nach dem crash

cartoon-abschleppwagen mit einem kaputten auto — авария полуприцепа рисунок Stock-grafiken, -clipart, -cartoons und -symbole

Cartoon-Abschleppwagen mit einem kaputten Auto

einfaches icon-set: kfz- versicherung — рисунок аварии полуприцепа сток-график, -клипарт, -мультфильмы и -символ

Набор иконок Einfaches: Kfz-Versicherung

lkw набор иконок — рисунок аварии полуприцепа сток-график, -клипарт, -мультфильмы и -символ

LKW icons set

autoabschleppwagen service isometrische vektorbroschüre — semi truck accident drawing stock-grafiken, -clipart, -cartoons und -symbole

Autoabschleppwagen Service isometrische Vektorbroschüre

Autoabschleppunternehmen, Straßenassistent, Autoreparaturservice isometrischer Vektor Werbebroschüre oder Booklet Seitenvorlage. Pritschenwagen auf dem Smartphone-Bildschirm, der eine kaputte Autolinie transportiert, eine Kunstillustration

мини-автобус-символ — рисунок аварии грузовика сток-графика, -клипарт, -мультфильмы и -символ

Символ микроавтобуса

Символ микроавтобуса. Универсальный набор транспортных иконок для Интернета и мобильных устройств

verbot des freien personenverkehrs, verletzungsgefahr, eps. — рисунок аварии полуприцепа — графика, -клипарт, -мультфильмы и -символ

Verbot des freien Personenverkehrs, Verletzungsgefahr, eps.

vektorbanner für feuerwehr — semi truck accident drawing stock-grafiken, -clipart, -cartoons und -symbole

Vektorbanner für Feuerwehr

Vektorbanner für Feuerwehr mit Kopierraum, Flugblätter mit roten modernen Feuerwehrfahrzeugen mit weißem und gelbem Streifen und blauen Alarmleuchten, Originalschrift für Wörter Feuerwehrauto auf abstraktem Hintergrund.

wrecker mit auto — semi truck авария рисунок сток-графика, -клипарт, -мультфильмы и -символ

Wrecker mit Auto

Lustiger Fahrer in einem Pannenwagen, der ein kaputtes Auto zu einem Servicecenter transportiert, schwarz-weiße Umriss-Vektor-Cartoon -Illustration für eine Malbuchseite

werbung für Служба доставки автомобилей на эвакуаторе — траектория несчастного случая с полуприцепом -графика, -клипарт, -мультфильмы и -символ

Werbung für Tow Truck Служба доставки автомобилей

Beschriftungsplakat oder Postervorlage mit Kranabschleppwagen für Autolieferung Evakuierung und Transport . Ассистанс-Сервис. Master mit Schraubenschlüsselständer in der Nähe von Evakuator Vektor Isometrische 3D-Illustration

autounfall, evakuierungsdienst vektorillustration — рисунок аварии полуприцепа сток-график, -клипарт, -мультфильмы и -symbole symbole

Einfaches Symbol Polizei Blinker — Illustration

Unfall, Ausrüstung, Verkehrszeichen, Schild, Verkehrsunfall, Polizeiblinker

aquarell krankenwagen — рисунок аварии на полуприцепе — графика, -клипарт, -мультфильмы и -символ

Aquarell Krankenwagen

aufkleber stil-symbol — буксировка — авария полуприцепа рисунок фондовой графики, -клипарт, -мультфильмы и -символ клипарт, -cartoons und -symbole

LKW-Fahren в Fußgängerzone

Unvorsichtiger LKW, der persönlich die Straße überquert

abschleppwagen linie-icon — рисунок аварии полуприцепа stock-grafiken, -clipart, -cartoons und -symbole

Abschleppwagen Linie-icon

Abschleppwagen linie-icon — рисунок аварии полуприцепа сток-график, -клипарт, -мультфильмы и -символ -cartoons und -symbole

Skizzensymbol in schwarz — Tow

Schleppsymbol in Kritzelskizzenlinien. Autounfall evakuieren Notfall

schaltgetriebe-symbol — рисунок аварии полуприцепа сток-графика, -клипарт, -мультфильмы и -символ

Schaltgetriebe-symbol

auto-service doodle zeichnung — рисунок аварии полуприцепа stock-grafiken, -clipart, -cartoons und -symbole und -symbole

Rettungsgasse Verkehrsschild

Rettungsspur Verkehrsschild isoliert Achtung Gefahr

wrecker mit auto — semi truck авария рисунок фондовая графика, -клипарт, -мультфильмы и -символ

Wrecker mit Auto

Wrecker mit Auto — авария полуприцепа рисунок фондовая графика, -клипарт, -мультфильмы и -символ

Wrecker mit Auto

фон 1

Адвокатское бюро Марка Э. Саломоне

Если вы попали в автомобильную аварию, полицейский, расследующий вашу аварию, заполняет отчет о происшествии. В Массачусетсе эта форма называется «Отчет полиции о дорожно-транспортных происшествиях штата Массачусетс». В Коннектикуте это Единый отчет полиции Коннектикута о происшествии.

Понимание вашего отчета об аварии может быть проблемой. В вашем отчете так много разных кодов, символов и сокращений. Дополнительные страницы могут быть, если в вашем происшествии участвовал коммерческий автомобиль, автобус или велосипед, или если были свидетели. Вся эта информация может сделать отчет запутанным. Вот почему наши юристы по автомобильным авариям создали это руководство, чтобы помочь вам разобраться в отчете о дорожно-транспортном происшествии. Мы знаем, что вам не нужны оправдания. Вы хотите ответов.

Страховые компании используют эту форму для рассмотрения вашего заявления о дорожно-транспортном происшествии. Вот почему так важно, чтобы вы поняли свой отчет об аварии. Потому что, если какая-либо информация в вашем отчете неверна, вы можете не получить компенсацию за аварию.

Дайте вашему делу преимущество — Salomone Advantage. Свяжитесь с нами прямо сейчас. Мы можем помочь вам понять ваш отчет и внести ясность, если вы не согласны с какой-либо частью отчета. Позвоните по телефону 1-800-WIN-WIN-1 и запишитесь на бесплатную оценку вашего дела.

Как читать отчет об аварии в Массачусетсе

Страница 1



Местонахождение — Подробности зарегистрированной аварии включают дату и время аварии, город/населенный пункт, количество задействованных транспортных средств и количество людей, пострадавших в результате аварии. Кроме того, офицеры фиксируют, произошло ли дорожно-транспортное происшествие на перекрестке, включая название ближайшего ориентира или пересекающейся улицы.

Транспортное средство 1 и Транспортное средство 2 — Записывается информация обо всех водителях и пассажирах, участвовавших в аварии, включая следующее: контактную информацию водителя, номер лицензии, марку транспортного средства, регистрационный номер транспортного средства и информацию о страховой компании.

Следователь также записывает направление движения каждого транспортного средства, местонахождение повреждений на транспортном средстве, последовательность событий, приведших к аварии, уровень участия водителя и (если применимо) предписания, выданные на месте происшествия.

Страница 2

Схема аварии — Сотрудники правоохранительных органов рисуют графическую схему места аварии, включая направление движения автомобиля и относительное расстояние до перекрестков и неподвижных объектов.

Crash Narrative — Сотрудник описывает, как и почему произошла авария, включая детали, которые могут показать, находился ли водитель в состоянии алкогольного или наркотического опьянения, отвлекался ли он на мобильный телефон или безрассудно вел машину за несколько мгновений до аварии.

Свидетели — Полицейские записывают контактную информацию свидетелей, включая информацию о том, сделали ли они официальное заявление сотрудникам правоохранительных органов.

Повреждение имущества — Если на месте происшествия было сообщено о повреждении имущества, в отчет о происшествии включается контактная информация владельца и описание поврежденного имущества.

Информация о грузовиках и автобусах — Если в аварию попал грузовик или автобус, здесь записываются сведения о транспортном средстве. Это включало регистрационный номер, вес транспортного средства и тип кузова, учетные данные водителя и контактную информацию перевозчика транспортного средства.

Щелкните здесь, чтобы загрузить версию отчета полиции штата Массачусетс о дорожно-транспортном происшествии для печати.

Как читать отчет об аварии в Коннектикуте

Страница 1

Серьезность аварии  — Полицейский, расследующий вашу автомобильную аварию, может выбрать один из трех вариантов ответа, чтобы описать вашу аварию: «Смертельный исход», «Травма» и «PDO». PDO означает только материальный ущерб. Это означает, что в вашей аварии никто не пострадал. Если вы не согласны, свяжитесь с нами. Мы можем помочь установить рекорд. Страховые компании всегда ищут причины, чтобы отклонить претензии людей, пострадавших в авариях. Они нас не пугают. Мы умеем вести переговоры со страховыми компаниями и получать клиентам те деньги, которых они по праву заслуживают.

Факторы и условия аварии  – Эти поля содержат информацию о факторах и условиях, связанных с аварией. К ним относятся характер удара (например, «спереди назад» или «боковой удар»), конкретное место аварии (например, перекресток или мост), погодные условия, дорожные условия и сопутствующие обстоятельства, например, произошла ли авария в рабочая зона. Убедитесь, что введенные здесь коды верны. Свяжитесь с нами, если у вас есть какие-либо вопросы о вашей аварии.

Страница 2

Схема несчастного случая  – В этом разделе отчета есть место, где следователь может нарисовать картину вашего несчастного случая. Удостоверьтесь, что схема полицейского вашего несчастного случая точна. Если вы знаете, что транспортные средства были расположены по-другому, свяжитесь с нами. Мы можем работать с вами и помочь установить рекорд. Помните, что страховые компании полагаются на этот отчет, чтобы определить, кто виноват в вашей аварии.

Рассказ об аварии  – В этом месте следователь может описать вашу аварию. Страховые компании тщательно изучают этот раздел вашего унифицированного полицейского отчета о происшествии CT. Точные слова, которые офицер использует для описания вашего несчастного случая, могут быть разницей между принятием или отклонением вашего требования. Не позволяйте страховым компаниям диктовать, что с вами происходит. Дай отпор. Свяжитесь с нами. Мы можем сделать так, чтобы ваша версия случившегося стала частью официального протокола. Мы на вашей стороне.

Страница 5

Проверка информации  — Детали имеют значение. Страховые компании внимательно читают каждую строчку в отчете о несчастном случае, выискивая несоответствия и любую причину, чтобы отклонить ваше требование. Вот почему так важно проверять даже основную информацию, включая ваше имя, адрес и номер водительского удостоверения. В отчете также будет указано, был ли пристегнут ремень безопасности и сработала ли подушка безопасности. Офицер также отметит, были ли вы ранены и доставлены в медицинское учреждение.

Действия водителя и условия  — Эти поля содержат наиболее важную информацию о вашей аварии. Введенные здесь коды указывают на причину аварии. Полицейский, проводящий расследование, может выбрать один из различных кодов, чтобы отметить, превышал ли водитель ограничение скорости, находился ли он в состоянии алкогольного или наркотического опьянения, следовал слишком близко или отвлекался на электронное устройство, такое как мобильный телефон. Многие факторы могут привести к столкновению. Мы можем помочь независимо от того, как другой водитель стал причиной вашей аварии.

Ваш отчет может также включать дополнительные страницы со списком свидетелей, пассажиров и пешеходов, а также с информацией о том, произошло ли дорожно-транспортное происшествие с коммерческим транспортным средством, автобусом или велосипедом.

Нажмите здесь, чтобы загрузить печатную версию Отчета об автокатастрофе в Коннектикуте.

Что такое диаграмма аварий? – TheKnowledgeBurrow.com

Джим Браун
