Замена фары головного света (с галогенными лампами) на Пассат Б5
| Фара головного света (с галогенными лампами): 1 — Лампа габаритного фонаря; 2 — Колпачок; 3 — Патрон лампы указателя поворота; 4 — Лампа ближнего света; 5 — Лампа указателя поворота; 6 — Корпус фары; 7 — Лампа дальнего света; 8 — Корректор фары; 9 — Крышка. |
Снятие и установка фары
Снятие
Примечание. Описанные процедуры относятся к левой фаре. На правой фаре действуйте аналогичным образом.
1. Снимите передний бампер и пластмассовый поглотитель удара.
2. Отсоедините многоконтактный разъем проводки фары.

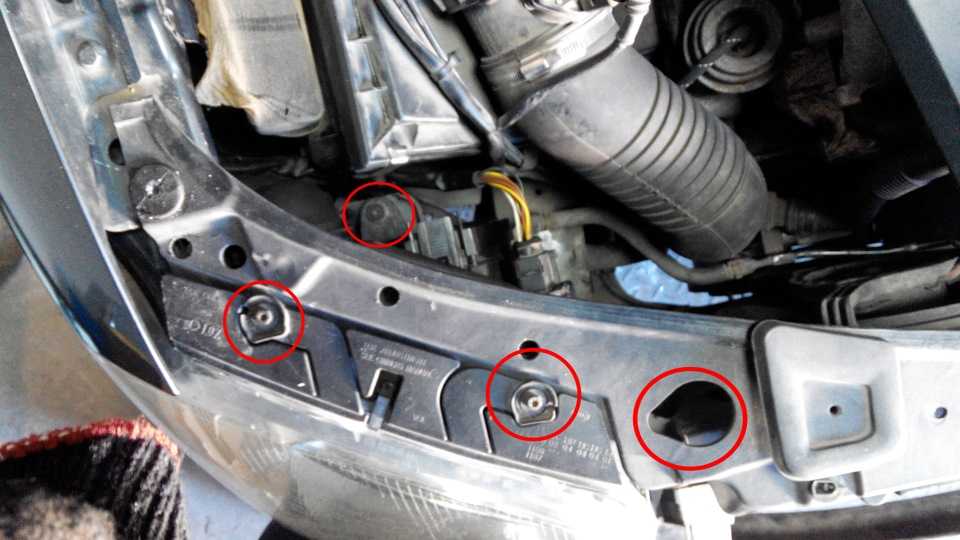

| 3. Снимите защитную крышку болта (1) (рис. 11.44). Выкрутите три винта (стрелки) и болт под крышкой (1). |
4. Осторожно извлеките фару вперед.
Установка
5. Установка проводится в порядке, обратном снятию.
6. При необходимости выполните регулировку фар.
Замена ламп фары головного света
Замена лампы габаритного фонаря
1. Выключите зажигание и всех потребителей.
2. Снимите колпачок с тыльной стороны фары.
| 3. Вытяните патрон лампы (1) из отражателя (рис. 11.45). |
4. Извлеките лампу из патрона и замените ее новой.
Замена лампы ближнего света
5. Выключите зажигание и всех потребителей.
7. Снимите колпачок с тыльной стороны фары.
| 8. Поверните патрон лампы (1) в направлении стрелки и извлеките его из отражателя (рис. 11.46). | |
| 9. Вытяните лампу (1) из патрона (2) (рис. 11.47). |
Внимание! При установке новой лампы не касайтесь стеклянной колбы руками.
10. Установите новую лампу.
Замена лампы дальнего света
11. Выключите зажигание и всех потребителей.
12. Снимите крышку с задней стороны лампы.
| 13. Поверните патрон лампы (1) в направлении стрелки и извлеките его из отражателя (рис. 11.48). |
14. Вытяните лампу из патрона.
Внимание! При установке новой лампы не касайтесь стеклянной колбы руками.
15. Установите новую лампу.
Замена лампы указателя поворота
16. Выключите зажигание и всех потребителей.
| 17. Поверните патрон лампы (1) в направлении стрелки и извлеките его из отражателя (рис. 11.49). |
18. Вытяните лампу из патрона.
19. Установите новую лампу.
Снятие и установка корректора фары
Снятие
1. Снимите фару в сборе.
2. Снимите крышку с обратной стороны корпуса фары.
| 3. Отсоедините разъем проводки (1) корректора фары (2) (рис. 11.50). |
4. Отцепите корректор фары (2), повернув его вправо (левая фара) или влево (правая фара).
5. Вытяните шаровую головку вала корректора из посадочного гнезда в отражателе.
Установка
| 6. Вставьте вал корректора фары (1) в гнездо (стрелка) в отражателе (рис. 11.51). |
7. Закрепите корректор, повернув его в соответствующую сторону.
8. Подсоедините разъем проводки и установите крышку.
Информация предназначена для моделей 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
