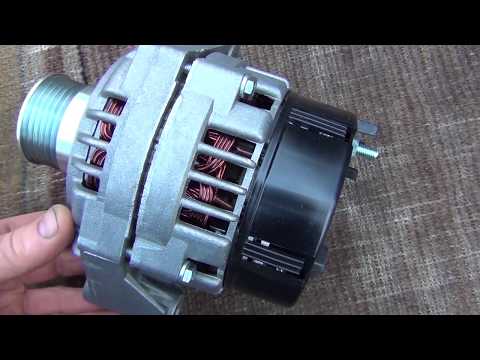

Ремонт генератора Лада Калина / Lada Kalina (ВАЗ 1118, 117, 1119)

Проверить обмотку статора и ротора на обрыв можно, не снимая генератор с автомобиля. Для этого необходимо снять выпрямительный блок.

Для выполнения работы потребуются:

— трех-или двухзахватный съемник;

самодельная оправка из набора чашечного съемника.

Разборка

1. Снимаем генератор с автомобиля.

2. Снимаем регулятор напряжения.

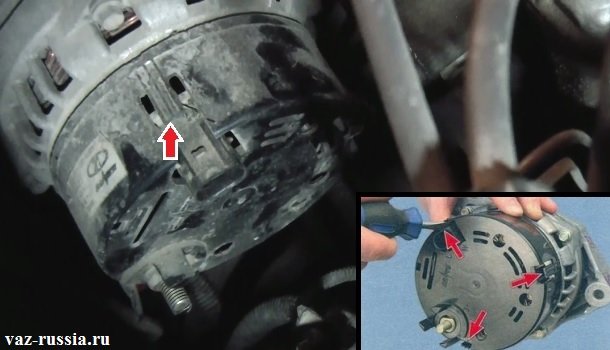

3. Поддевая отверткой, извлекаем концы выводов обмоток статора из подпружиненных контактов выпрямительного блока.

4. Накидным ключом на 8 мм отворачиваем три болта крепления выпрямительного блока (запомнив, как установлены изолирующие и упорные шайбы).

5. Ключом на 12 мм отворачиваем гайку контактного болта.

Проверить состояние выпрямительного блока и обмоток статора можно, не разбирая дальше генератор. Достаточно осторожно отогнуть выводы обмоток в стороны.

Порядок проверки такой же, как показан ниже.

6. Снимаем выпрямительный блок.

7. Маркером наносим метки взаимного расположения передней и задней крышек генератора (для упрощения сборки).

8. Торцовым ключом на 8 мм отворачиваем четыре болта, стягиваюших переднюю и заднюю крышки генератора.

9. Шлицевой отверткой осторожно раздвигаем крышки генератора.

10. Снимаем заднюю крышку, вынимаем из нее контактный болт (с надетой на него изолирующей шайбой) и пластмассовую втулку подшипника.

Для определения технического состояния заднего подшипника покачайте из стороны в сторону и энергично повращайте его наружное кольцо. Подшипник не должен иметь значительный люфт, кольцо должно свободно враш,аться без заеданий и постороннего шума. Неисправный подшипник необходимо заменить.

11. Маркером наносим метки взаимного расположения статора и задней крышки.

12. Поддев отверткой, вынимаем статор из задней крышки генератора.

13. Для определения технического состояния переднего подшипника, удерживая рукой шкив, вращаем и покачиваем из стороны в сторону переднюю крышку.

Если подшипник заедает, имеет значительный люфт или при энергичном вращении крышки сильно шумит, его необходимо заменить.

Завод-изготовитель не рекомендует менять передний подшипник ротора, так как подшипник завальцован в передней крышке генератора. Но, учитывая то, что стоимость подшипника значительно ниже стоимости новой передней крышки и, тем более, генератора в сборе, целесообразно выпрессовать и заменить неисправный подшипник.

14. При необходимости замены переднего подшипника генератора торцовым ключом на 24 мм отворачиваем гайку крепления шкива, удерживая шкив раздвижными пассатижами.

15. Снимаем с вала ротора шкив 3 с пружинной и плоской шайбами 2, дистанционную втулку 1.

16. Ударами молотка с резиновым бойком выпрессовываем ротор из переднего подшипника (для этого наживляем крепления шкива на резьбу вала ротора заподлицо с торцом).

17. При необходимости замены переднего подшипника генератора устанавливаем переднюю крышку в тиски.

18. Подобрав подходящие оправки из набора чашечного съемника, выпрессовываем подшипник из посадочного отверстия передней крышки.

19. Закрепив ротор в тисках с мягкими накладками на губках, при помощи универсального съемника подходящего размера спрессовываем задний подшипник с вала ротора.

Проверка

1. Прикладывая шупы омметра к контактным кольцам ротора, проверяем обмотку возбуждения на отсутствие обрыва. Сопротивление исправной обмотки возбуждения должно быть 5—10 Ом.

2. Подсоединяя шупы омметра к любому контактному кольцу и к ротору, проверяем обмотку возбуждения на отсутствие замыкания на «массу». При исправной обмотке ротора омметр должен показывать бесконечно большое сопротивление.

3. Поочередно подсоединяя щупы омметра к выводам обмотки статора, проверяем обмотки статора на отсутствие обрыва. При отсутствии обрыва омметр будет показывать маленькое электрическое сопротивление.

4. Подсоединив щупы омметра к любому выводу обмотки и к статору, проверяем обмотку статора на отсутствие замыкания на «массу». Если короткого замыкания нет, то омметр должен показать бесконечно большое сопротивление.

Неисправные ротор и статор заменяем.

Исправный полупроводниковый диод проводит электрический ток только в одном направлении. Если диод не проводит ток или проводит ток в обоих направлениях, значит, он неисправен.

5. Подсоединяем щуп отрицательного вывода омметра к выводу диода, а щуп положительного вывода- к корпусу проверяемого диода (или к пластине, в которую он запрессован). Исправный диод не должен пропускать ток (сопротивление стремится к бесконечности).

6. Меняем шупы тестера местами. Если диод исправен, омметр должен показать электрическое сопротивление.

7. Аналогично проверяем другие диоды выпрямительного блока.

Сборка

Перед запрессовкой подшипника в переднюю крышку генератора необходимо проверить посадочное гнездо подшипника и при необходимости ножом или шабером восстановить фаску там, где кромки отверстия остались замятыми. При запрессовке переднего подшипника в крышку усилие необходимо прикладывать только к наружному кольцу подшипника.

1. Подобрав подходящие оправки из набора чашечного съемника, запрессовываем новый подшипник в переднюю крышку генератора до упора.

2. Нанося легкие удары молотком через выколотку, восстанавливаем завальцовку подшипника в крышке.

3. При помощи трубки подходящего диаметра (можно использовать глубокую головку на 19 мм) до упора напрессовываем задний подшипник на вал ротора.

Перед установкой заднего подшипника генератора убедитесь, что вал надежно закреплен в тисках. Под вал ротора подложите деревянный брусок подходящего размера, чтобы при запрессовке не повредить переднюю крыльчатку ротора. Во избежание повреждения подшипника удары следует наносить только по внутреннему кольцу подшипника.

Дальнейшую сборку генератора выполняем в последовательности, обратной разборке. При этом совмещаем метки, нанесенные на крышки и статор генератора. Окончательно затягиваем стяжные болты равномерно, крест-накрест, в несколько приемов по пол-оборота. Затянув болты, убеждаемся в легком вращении ротора (заедание ротора может быть вызвано перекосом крышек). Перед установкой пластмассового кожуха убеждаемся в надежном креплении выводов обмоток статора.

Снятие, разборка и установка генератора ВАЗ (Lada) Kalina 1117 2004-2013

ВАЗ (Lada)

Kalina

1 generation [2004 — 2013]

Petrol

• Acura (2)
• Audi (409)
• BMW (31)
• Chery (847)
• Chevrolet (924)
• Citroen (88)
• Daewoo (122)
• Fiat (72)
• Ford (1043)
• Geely (5)
• Honda (161)
• Hyundai (1438)
• Kia (41)
• Mazda (45)
• Mercedes-Benz (515)
• Mitsubishi (1259)
• Nissan (2591)
• Opel (187)
• Peugeot (78)
• Renault (1516)
• Skoda (1081)
• Subaru (1)
• Suzuki (19)
• Toyota (1693)
• Volkswagen (612)
• ВАЗ (Lada) (1031)
• ГАЗ (318)

• 2109 (7)
• Granta (472)
• Kalina (204)
• Largus (337)
• Priora (8)
• Vesta (3)

• 1 generation [2004 — 2013]

  (204)

• Petrol (204)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Предохранители и реле

Генератор

Стартер

Система управления двигателем

Освещение; световая и звуковая сигнализация

Автомобильная аудиосистема

Замена датчиков и выключателей

Схемы электрооборудования

Прочие статьи

Добавить в гараж Фильтровать

favorite 0

print share bookmark_border

0 Просмотры

0. 0 Рейтинг

Инструмент

Не обозначено

Автосервисы рядом

Инструмент:

• Вороток под торцевую насадку
• Насадка на вороток 7 мм
• Насадка на вороток 8 мм
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Высокая насадка на вороток 24 мм
• Шестигранный ключ 8 мм
• Трубный ключ
• Отвертка плоская средняя
• Маркер
• Оправка
• Молоток большой
• Двухзахватный съемник
• Паяльник
• Электрический тестер
• Оправка по диаметру заднего подшипника

Детали и расходники:

• Деревянный брусок

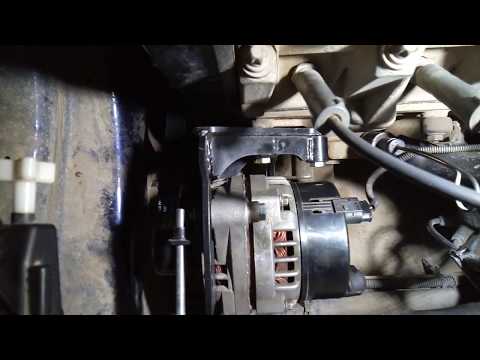

Снятие генератора

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.  Снимаем ремень генератора. Нажав на фиксатор колодки про­вода предварительного возбуж­дения генератора, отсоединяем колодку от разъема регулятора напряжения.

2. Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+», и снимаем их с вывода.

3. Головкой «на 17» отворачиваем болт нижнего крепления генера­тора и вынимаем его. Вынимаем гайку из кронштейна ге­нератора.

4. Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

5. Снимаем генератор.



Разборка генератора

1. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпря­мительного блока, ротора, статора и подшипников. Головкой «на 8» отворачиваем три гайки крепления кожуха.

2. Снимаем кожух.

3. Снимаем со шпилек крепления ко­жуха три металлические шайбы.

4. Шлицевой отверткой отворачи­ваем два винта крепления выво­дов регулятора напряжения.

5. Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

6. Снимаем регулятор.

7. Маркером помечаем взаимное положение крышек генератора.

8. Головкой «на 7» отворачиваем че­тыре болта, стягивающие крышки.

9. Снимаем заднюю крышку со ста­тором в сборе.

10. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно перед­ней крышки.  Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора.

11. Отворачиваем гайку крепления шки­ва, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу. Снимаем шкив.

12. Снимаем распорную шайбу.

13. Выталкиваем вал ротора из передней крышки.

14. Снимаем крышку.

15. Для замены переднего подшипника, шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

16. Снимаем прижимную пластину.

17. Руками выталкиваем подшипник из гнезда.

18. Снимаем его подшипник.  Если вытолкнуть подшипник не удает­ся, выбиваем его с помощью оправки или инструментальной головки подходящего диаметра.

19. Для замены заднего подшипника, двухзахватным съемником спрес­совываем подшипник с вала ротора.

Предупреждение:

При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора. Для установки захватов съемни­ка на пластмассовой втулке ротора выполнены две лыски.

20. Если необходимо снять выпрямительный блок или статор, отпаиваем шесть выводов об­мотки статора от выводов выпря­мительного блока.

21. Отвернув ключом «на 8» три гай­ки крепления, снимаем выпрямительный блок и статор. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

22. Сборку генератора выполняем в обратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок, и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходяще­го диаметра, прилагая усилие только к внутреннему кольцу подшипника.

23. Если передний подшипник не удается вставить в крышку генератора, запрессовываем его подходя­щей инструментальной голов­кой, прилагая усилие к наружному кольцу подшипника.

В статье не хватает:

• Качественных фото ремонта

Источник: http://wiki.zr.ru/179_Ремонт_Kalina
