замена крестовины и конструкция карданной передачи

Карданный узел

В любом автомобиле необходимо организовать передачу крутящего момента от коробки передач к колесам. Правда, в заднеприводных вариантах исполнения между коробкой и колесами находится редуктор с дифференциалом. Передать крутящий момент помогает карданный вал, который и является соединительным звеном между КПП и редуктором. Конструкция карданного вала ВАЗ 2107 проста и надежна, никаких лишних деталей, усложняющих ремонт или полную замену.

Необходимость снятия карданного вала возникает в нескольких случаях:

• нарушение центровки,
• разрушение крестовины,
• поломка подвесного подшипника,
• разрушение эластичной муфты.

Снять агрегат можно даже без подъемника или ямы, достаточно приподнять заднюю часть автомобиля на домкрате. Но на яме проводить ремонт будет намного удобнее и комфортнее, так как заменить кардан намного проще, стоя на ногах, а не лежа на спине.

Содержание

• Конструкция карданной передачи
• Снятие карданного вала
• Замена крестовины кардана

Вернуться к оглавлению

Конструкция карданной передачи

Самое главное — это вал, состоящий из двух частей, соединенных крестовиной. Передняя часть содержит эластичную муфту, через которую с валом соединяется коробка передач. Основа муфты — это резина, которая позволяет перемещаться валу в стороны. При поездке по кочкам, когда двигатель и коробка «играют» на подушках, не произойдет разрушения в местах соединений. А это немаловажно для надежности механизма.

Сам карданный вал выполнен из прочного металла, пустотелый. Так как он сделан не из цельного куска металла, вес его достаточно мал, что влияет на величину крутящего момента. Чем легче карданный вал, тем меньше усилий прикладывает двигатель для приведения его в движение. Следовательно, гораздо меньше полезной мощности теряется.

Устройство на автомобиле

Центровка карданного вала обязательна, так как при ее нарушении будут наблюдаться посторонние стуки, вибрации.

Проводится центровка на специальном оборудовании путем крепления грузиков различной массы на поверхность вала. Аналогичные вибрации могут возникнуть и при разрушении подвесного подшипника. Он крепится к кузову, удерживая переднюю часть вала.

Особое внимание необходимо уделить крестовинам, которые являются наиболее уязвимым элементом конструкции кардана. Это две оси, расположенные под прямым углом друг к другу, по форме похожие на знак «плюс». На каждой оси по два стакана, внутри них находятся игольчатые подшипники в смазке. Старайтесь не рассыпать их, собрать детали окажется проблематично.

Вернуться к оглавлению

Снятие карданного вала

Как бы то ни было, но на яме или подъемнике работа выполняется намного быстрее, чем на ровной поверхности, поэтому выбор места для проведения ремонта очевиден. Зафиксируйте заднее колесо, чтобы машина не скатилась, поставьте ее на ручник. Теперь можно приступать к демонтажу, так как поменять крестовины можно только при условии частичной или полной разборки механизма.

Снимать детали необходимо в такой последовательности.

• Открутить четыре болта в месте соединения кардана с редуктором.
• Выкрутить две гайки, которыми подвесной подшипник крепится к днищу.
• Аккуратно, постукивая по задней части карданного вала деревянным молотком, выбить со шлицев вал. Он выйдет с эластичной муфты, которая останется на коробке. Ее снимать не нужно, если она не подлежит замене.

При сборке необходимо учесть одну особенность. Если вы будете устанавливать этот же карданный вал, перед демонтажем пометьте его расположение. На ВАЗ 2107 замена кардана случается достаточно редко, поэтому сделайте метки на соединении:

• с задним редуктором,
• с эластичной муфтой,
• двух половин карданного вала.

Если вал поставить не так, как он стоял изначально, вы получите массу неприятных ощущений: гудение, вибрации в салоне. Поэтому лучше сделать эти три метки и не переживать во время дальнейшей сборки узла.

Вернуться к оглавлению

Замена крестовины кардана

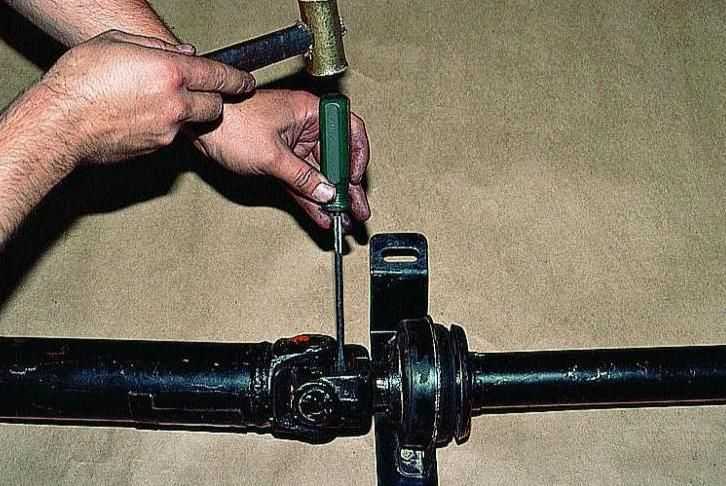

Специальным съемником необходимо вытянуть стопорные кольца, которые удерживают стаканы крестовины кардана ВАЗ 2107 в пазах. Стоит отметить, что в продаже встречаются детали различного диаметра. Если те, которые шли в комплекте с крестовиной, по диаметру больше, чем канавка в кардане, съездите в магазин и приобретите нужные. Не используйте неподходящие по диаметру кольца, потому как менять крестовину таким образом слишком накладно.

Извлечь стаканы довольно просто, потребуется ударный инструмент — деревянный молоток или бронзовая увесистая втулка (бронза мягкая и не оставляет на тяжелом металле следов). Держа в одной руке вал, необходимо наносить резкие удары в районе крестовины. Под действием инерции и вибрации стаканы выйдут из пазов, после чего можно извлечь их плоскогубцами. Не пытайтесь восстановить старые крестовины, это не даст никакого результата, необходима замена детали на новую.

Крестовина кардана

Начните собирать с места соединения половинок кардана, сначала установите эту крестовину. Разместите крестообразную ось в центре, поставьте один стакан и аккуратно установите ось в него. Затем разместите противоположный стакан. Старайтесь сильно не ударять, а лишь легко постукивать, иначе игольчатые подшипники могут разлететься в разные стороны. Когда установлена крестовина с одной половины кардана, разместите стопорные кольца и приступите ко монтажу второй половины. Как видите, замена крестовины на ВАЗ не очень сложна, хотя и требует усидчивости.

Аналогично ставится крестовина и на задней части, в месте крепления кардана с фланцем. Будьте внимательны, когда устанавливаете стопорные кольца. Если в канавку не станет хотя бы одно кольцо, крестовина выйдет из стакана, из-за чего нарушится центровка и соединение. В этом случае придется проводить все работы заново, покупать новые детали, и опять вас ожидает замена крестовины, от которой вы могли порядком устать.

Установку карданного вала необходимо проводить в последовательности, обратной демонтажу. Не забудьте о метках, которые вы сделали перед разбором, с ними менять кардан намного проще. Легким постукиванием по торцу фланца вал устанавливается в муфту на шлицы. Не следует бить из всех сил, это приведет к повреждению поверхности фланца и поломке крестовины. На этом установку карданного вала ВАЗ можно считать завершенной.

Меняем карданный вал на ВАЗ 2107 самостоятельно

Заднеприводные автомобили семейства ВАЗ оснащены таким устройством, как кардан. Что же это такое? На сегодня все большей популярностью пользуются переднеприводные автомобили, которые имеют определенные преимущества перед заднеприводными. Автомобиль ВАЗ 2107 является заднеприводным, поэтому в его конструкции имеется карданная передача. Карданом называют такой вал, который позволяет передавать крутящий момент от КПП к ведущему мосту автомобиля. Что представляет собой карданный вал ВАЗ 2107, как осуществляется его замена, и какие неисправности могут возникнуть при эксплуатации рассмотрим ниже.

Содержание

• 1 Особенности механизма
  • 1.1 Основные неисправности кардана
  • 1.2 Процесс снятия и замены кардана

Карданный вал осуществляет передачу крутящего момента, который создается двигателем автомобиля, на заднюю ось, в результате чего осуществляется вращение колес. Располагается он под днищем автомобиля ВАЗ-2107, собственно, поэтому можно обнаружить в салоне приподнятый пол.

Кардан на ВАЗ 2107 состоит из двух основных частей, которые соединяются между собой при помощи крестовины. Такая конструкция устройства необходима потому, что задняя подвеска постоянно «играет» при движении за счет амортизации. Устройство представляет собой пустотелую трубку, которая является «плечом», соединяющим двигатель с колесами. Несмотря на простоту изделия, вал, как и прочие детали авто, выходит из строя и требует проведения ремонта или замены.

В настоящее время наименьшую вибрацию и увеличенный ресурс работы, имеют карданы на ШРУСах, а не на крестовинах.

При желании такой вал можно поставить и на семерку, купив его на авторынке, или заказав в интернет-магазине.

Основные неисправности кардана

Основная неисправность карданного вала заключается в том, что из строя выходят такие элементы, как крестовина и подвесной подшипник. Именно эти детали являются наиболее нагруженными. Из строя крестовина и подшипник выходят по простой причине – отсутствие смазки. С течением времени требуется периодически проводить диагностику этих элементов с обязательной добавкой смазочных материалов. В редких случаях, неисправность кардана бывает связана с браком крестовины, в результате чего требуется ее замена.

Неисправности рассматриваемого механизма бывают следующие:

• выход из строя крестовин;
• разрушение подвесного подшипника;
• нарушение конфигурации(дисбаланс) вала;
• поломка фланцев, шлицев и муфт, что случается при сильных нагрузках;
• избыток влаги и грязи внутри крестовин.

При малейших признаках неисправности требуется провести диагностику механизма и устранить все вытекающие поломки. Определить неисправность можно по следующим признакам:

• появление стука при включении сцепления, что может говорить об изношенности шлицев или повреждении эластичной муфты;
• возникновение скрежета при движении автомобиля говорит об отсутствии смазки;
• появление вибрации при движении автомобиля, что свидетельствует о нарушении центровки изделия;
• стук при резком разгоне или торможении, что свидетельствует об износе крестовин.

Как осуществляется замена карданного вала ВАЗ 2107, разберем в следующем пункте.

Процесс снятия и замены кардана

Снятие механизма выполняется с целью проведения ремонтных работ или его замены на новое изделие. Зачастую сам карданный вал является неприхотливым устройством, но при этом важно периодически проверять состояние подшипника, шлицов и крестовин. Это те слабые места, на которые необходимо периодически обращать взор, и следить за их состоянием.

Чтобы избежать нарушения центровки при разборке, необходимо нанести мелком или керном метки, что позволит избежать неправильной сборки изделия.

Работы по демонтажу кардана осуществляются в следующем порядке:

1. Для начала необходимо зафиксировать автомобиль подложив под передние колеса упоры, а рычаг КПП расположить в положение “нейтраль”.
2. Далее домкратим заднюю часть автомобиля, подвесив при этом одно из ведущих колес.
3. Приступаем к разъединению устройства от крепления к дифференциалу. Для этого необходимо вывинтить 4 гайки крепления, после чего извлечь болты.
4. После вывинчивания крепления можно разъединить изделие от фланца дифференциала.
5. Остается вывинтить две гайки крепления поперечины, на которой закреплен подвесной подшипник. После вывинчивания можно демонтировать кардан с автомобиля ВАЗ 2107.
6. Деревянным молотком необходимо выбить(если требуется) вал из зацепления шлицами с эластичной муфтой.
7. После того, как будет произведен ремонт или замена вала, можно установить его на место. Процесс установки обратно пропорционален снятию. При установке изделия важно следить за тем, чтобы правильно поставить вал.

После ремонта или замены вала следует осуществить проверку вращения изделия. На этом работы по снятию и замене карданного вала на “семерке” завершены. Остается убедиться в том, что посторонние шумы исчезли после выполненных работ. Также советуем прочитать статью о замене крестовин.

Поделиться с друзьями:

ВАЗ:: 2107: Сборка

Собрать карданные валы в последовательности, обратной разборке, с учетом следующих указаний:

— нанести смазку ФИОЛ-1 на шлицевые соединения;

— при соединении деталей совмещайте метки, нанесенные на разъемные детали перед разборкой;

— после сборки шлицевого соединения, вдавливая сальник на 0,3–0,5 мм осевой нагрузки, выпрессуйте обойму на проточке вилки;

— затяните гайку крепления вилки переднего карданного вала динамометрическим ключом и долом.

Рис. 4-47. Запрессовка подшипника в упругую опору: 1 — оправка А.70045; 2 — подшипник; 3 — упругая опора

При сборке промежуточной опоры запрессуйте подшипник оправкой А.70045 (рис. 4-47) и установите стопорное кольцо в проточку опоры.

Рис. 4-48. Детали переднего карданного вала: 1 — упругая муфта; 2 — центрирующая втулка; 3 — фланец упругой муфты; 4 — сальник; 5 — обойма сальника; 6 — карданный вал; 7 — пылеотражатель; 8 — подшипник; 9— стопорное кольцо; 10 — гайка; 11 — вилка карданного шарнира; 12 — пылеотражатель; 13 — упругая опора

Рис. 4-49. Установка упругой опоры на передний карданный вал: 1 — оправка А. 74035; 2 — эластичная опора; 3 — задняя часть переднего карданного вала

Наденьте на задний конец переднего карданного вала пылеотражатель 7 (рис. 4-48); затем оправку А.74035 (рис. 4-49) запрессуйте опору с подшипником и наденьте второй пылеотражатель 12 (см. рис. 4-48), напрессуйте на вал вилку 11-го переднего карданного вала и зафиксируйте ее гайкой, как указано выше.

Сборку карданного шарнира (старой конструкции) проводите в следующем порядке.

Удалив старую загустевшую смазку, заполните полости в шипах крестовины и смажьте внутреннюю поверхность корпусов подшипников смазкой ФИОЛ-2У (0,4–0,6 г на каждый подшипник). Смажьте шипы крестовины тонким слоем смазки, чтобы не образовалась подушка безопасности при сборке. Вставьте шипы крестовины в вилку.

Наденьте на корпуса подшипников с иголками шипы крестовины и запрессуйте в отверстия вилки усилием 7840 Н (800 кгс). Установите на прежние места в соответствии с метками стопорные кольца в проточках вилки. Затем проверьте осевой свободный ход крестовины, который должен быть 0,01–0,04 мм. Если свободный ход больше указанного, замените одно стопорное кольцо меньшей толщины на кольцо большей толщины.

Рис. 4-50. Сборка карданного шарнира: 1 — вилка карданного шарнира; 2 — стопорное кольцо; 3 — корпус подшипника; 4 — сальник; 5 – шип крестовины; 6 — игла подшипника; 7 — измеряемый щуп; А, В, С, Д — лепестки зонда, имеющие толщину 1,53; 1,56; 1,59; 1,62 мм

При замене деталей карданного шарнира подбор стопорных колец по толщине осуществляется калибром 41.8734.4092, имеющим четыре лепестка толщиной: 1,53; 1,56; 1,59; 1,62 мм. Для этого установите стопорное кольцо 2 (рис. 4-50) толщиной 1,56 мм. При запрессовке подшипников, когда крестовина упирается в корпус подшипника (в этом случае отсутствуют зазоры), калибром 41.8734.4092 определяют расстояние между корпусом подшипника и торцом кольцевой канавки. В зависимости от замеренного расстояния с учетом осевого зазора, равного 0,01-0,04 мм, вставляют второе стопорное кольцо соответствующей толщины.

ПРИМЕЧАНИЕ Стопорные кольца поставляются в запчастях пяти (семи)* размеров (по толщине, мм), каждый из которых имеет определенный цвет: 1,50 (1,45)* — натуральный; 1,53 (1,52) * — темно-коричневый; 1,56 (1,56) * — синий; 1,59 (1,60) * — черный; 1,62 (1,48) * — желтый; (1,64; 1,67) * — цвета не обозначаются и их толщина определяется измерением. * Для петли новой конструкции.

Например, если проходит лепесток 1,56 мм, то необходимо установить кольцо 1,53 мм. Если измеряемый щуп наименьшей толщины (1,53 мм) не проходит в канавку, то кольцо 2 заменяют другим — 1,50 мм. Если измеряемый щуп наибольшей толщины (1,62 мм) входит в канавку с зазором, то кольцо 2 заменяют другим, толщиной 1,62 мм.

Установив стопорные кольца, ударьте по подшипникам молотком с пластмассовым бойком. Под действием удара и упруго сжатых сальников выбирается зазор между днищем подшипника и стопорным кольцом и появляются зазоры между корпусами подшипников и торцами шипов крестовины. После сборки проверьте легкость проворачивания вилок шарнира и балансировку карданной передачи.

Сборка карданного шарнира со штампованными корпусами игольчатых подшипников имеет особенности:

— измерение зазора между корпусом подшипника и торцом кольцевой канавки осуществляется двумя калибрами, один из которых имеет комплект лепестков зонда толщиной 1,45; 1,48; 1,52; 1,56 мм, а другой — 1,60; 1,64; 1,67 мм;

— если лепесток щупа наименьшей толщины (1,45 мм) не входит в зазор между корпусом подшипника и торцом кольцевой канавки, то 2 (см. рис. 4-50) 1 Кольцо толщиной ,56 мм замените на другое, толщиной 1,45 мм. Затем повторите операции;

— если лепесток наибольшей толщины (1,67 мм) входит в зазор неплотно, то установите в этот зазор кольцо толщиной 1,67 мм, снимите ранее установленное кольцо (1,56 мм) и повторите операции по выборке толщину кольца, пока не добьешься плотного вхождения лепестка штыря в зазор между корпусом подшипника и торцом канавки.

Замена резинки переднего стабилизатора ВАЗ 2107. Замена втулок (резинок) переднего стабилизатора передней подвески на автомобилях Daewoo Lanos, Daewoo Nexia, Daewoo Sens, Chevrolet Lanos

Инструмент

Для ремонта потребуются: торцевой ключ с удлинителем и двумя «головками» — на 13 и 8 (для снятия грязезащитного кожуха), монтажный нож, тиски, инструмент WD-40 , литоловая смазка, колодки, домкрат, 4 резинки на замену — Две боковые и две центральные. Запаситесь парочкой лишних резинок: если будете устанавливать их самостоятельно, то легко можете их повредить.

Подготовка к замене резинок стабилизатора ВАЗ 2107

По возможности установить автомобиль на ровную прочную площадку. Идеальный вариант – смотровая яма или эстакада. Всегда заменяйте хотя бы одно колесо с противоскользящими упорами с обеих сторон. Остановить автомобиль стояночным тормозом.

Снятие боковых резинок стойки стабилизатора ВАЗ 2107

Вывешиваем перед автомобиля.
Желательно пометить положение фиксаторов резиновых втулок на штоке — потом установить точно на то же место.
Имейте в виду, что правый и левый зажимы не взаимозаменяемы.
Хомуты боковых втулок крепятся двумя гайками к нижним рычагам передних колес. Отвернуть гайки ключом на 13. Монтажной лопатой отвести планку немного в сторону и осторожно снять обойму со шпилек (не повредить резьбу на шпильках!).
Побрызгав средством WD-40 резинку и конец стержня, потяните втулку вниз, закручивая ее на стержне. Аналогично снимаем второй.
Если замена внутренних втулок не требуется — перейти к «Сборке».

Снятие резинок кронштейна крепления стабилизатора к кузову (внутренних рукавов)

При наличии на а/м брызговика (возможно с дополнительным щитком) снять его одним ключом на 8.
Убедиться, что груз на правой и левой передних рессорах примерно поровну — иначе скрученный стабилизатор поперечной устойчивости распрямится при отцеплении от кузова и может стать причиной травмы.
Отметить положение фиксаторов внутренних втулок.
Кронштейны стабилизатора с внутренними втулками крепятся к корпусу двумя гайками. Проворачиваем их ключом на 13 с удлинителем.
Снимите стабилизатор и очистите его от грязи.
Зажимаем скобу в тисках
Опрыскивая средством WD-40 саму резинку и конец планки, снимаем планку со скобы, закручивая ее в разные стороны.
Кронштейн штанги не складывается!
С помощью плоской отвертки снимите резинку с кронштейна.

Обратная установка выполняется в обратном порядке. Установите резинки и скобы точно на отмеченные места. Для запрессовки внутренних втулок в кронштейны и перемещения новых резинок по штоку используйте WD-40.

При заметном износе можно заменить втулки корпуса, кронштейны и гайки крепления. Резьба обильно смазывается литолом.

На этом замена резиновых штанг стабилизатора ВАЗ 2107 завершена.

6. Отвернуть две гайки крепления рычага стабилизатора с помощью торцевого ключа на 13 с удлинителем поперечной устойчивости   к лонжерону кузова автомобиля ВАЗ 2107.
  7. Аналогично отворачиваем гайки крепления второго рычага и снимаем с автомобиля ваз 2107 стабилизатор поперечной устойчивости. Очищаем планку стабилизатора поперечной устойчивости от грязи.
  8. Для замены втулки плеча стабилизатора поперечной устойчивости зажимаем плечо в тиски. Если штанга стабилизатора поперечной устойчивости не требует замены, то отметьте положение ступицы кронштейна относительно стабилизатора поперечной устойчивости для облегчения последующей сборки. Смажьте штангу стабилизатора поперечной устойчивости мыльным раствором, чтобы облегчить снятие кронштейна с втулкой.
  9. Поверните шток стабилизатора поперечной устойчивости в разные стороны, вытащите его из кронштейна ступицы.
  10. С помощью плоской отвертки снимите резиновую втулку с кронштейна.
  11. Аналогичным образом снимите втулку второго кронштейна.

Установка втулок и штанг стабилизатора поперечной устойчивости на автомобиль ваз 2107
  1. Установка стабилизатора поперечной устойчивости на автомобиль ваз 2107 осуществляется в обратной последовательности.
  2. Если тяга стабилизатора поперечной устойчивости не заменялась, то ориентируем втулки стабилизатора по ранее нанесенным меткам.
3. Заворачиваем гайки крепления кронштейнов стабилизатора поперечной устойчивости.
  4. Сначала установите зажим на нижний штифт рычага и поверните гайку на 2-3 оборота. Раздвижными плоскогубцами нажимаем клипсу и делаем вторую гайку.
  5. Убедившись, что выступ втулки находится в отверстии клетки, окончательно затяните гайки. Аналогично установить фиксатор стабилизатора поперечной устойчивости с другой стороны автомобиля ВАЗ 2107.

Втулка считается одним из важнейших элементов конструкции стабилизатора. Их два вида – сферические и резиновые втулки. Конструкция первого чем-то похожа на конструкцию шарикоподшипника. Как и любая часть машины, втулка стабилизатора подлежит замене в случае неисправности, иначе управляемость и ход машины значительно ухудшатся. При неисправном состоянии втулки стабилизатора могут появиться шумы в подвеске, особенно на высоких скоростях или при приближении к препятствию. Именно эти шумы свидетельствуют о наличии неисправностей в подвеске. Чтобы определить, требуется ли замена втулок стабилизатора, старайтесь регулярно проводить диагностику подвески.

  Процесс замены ступицы заднего или переднего стабилизатора не представляет собой ничего сложного и состоит из трех этапов:

1. Снять болты крепления.
2. Отведите стабилизатор в сторону. Рассматриваемая процедура позволит обратить внимание на различия в стойках стабилизатора и избежать неправильного монтажа рассматриваемых деталей.
3. Снятие старых втулок стабилизатора и установка на их место новых.

Процедуру можно провести самостоятельно, но также возможно воспользоваться услугами специалистов автосервиса. Благодаря новым втулкам стабилизатора езда станет комфортнее, а препятствия на дороге преодолевать намного легче. Кроме того, новые втулки позволяют снизить вероятность быстрого износа стоек.

Если вы не знаете, как поменять втулки стабилизатора, следующая информация будет крайне полезна.

Перечень необходимых инструментов:

• Для откручивания болта подрамника необходим ключ на 24.
• Для болтов стойки стабилизатора ключ на 13.
• Ключи на 15 и 17.
• Ключ на 10 для снятия винтов защиты двигателя.
• Две втулки стабилизатора.
• Две металлические скобы на 20, которые будут использоваться для установки на стабилизатор.
• ВД-40.
• Графитовая смазка.
• Винтовой домкрат.
• Кусок трубы диаметром 15 миллиметров и местами длинной. Рассматриваемый элемент будет использоваться в качестве рычага.
• Головка 27 для прокладки между надрамником и кузовом.

Замена втулок стабилизатора — пошагово:

1. Зафиксируйте машину в неподвижном положении.
2. Снимите колеса. В правой колесной арке снимаем заднюю защиту двигателя, для этого нужно использовать ключ на 10 и открутить два винта.
3. Продлить WD-40 — болты стабилизатора справа и слева, а также крепления стойки стабилизатора к АММО.
4. Используйте рожковую часть ключа на 17, чтобы найти пазы на пальце левой стойки. Зафиксируйте ключ в найденных пазах.
5. Отвинтить выступающую часть ключа к гайке на 15, крепящей AMMO.
6. На следующем этапе необходимо отсоединить обе стойки стабилизатора от АММО.
7. Установите домкрат под левую сторону подрамника. Расстояние от его задней части не должно быть больше двадцати сантиметров. Поднять кузов домкратом. Если вы предпочитаете гидравлический домкрат, то под опорную часть домкрата нужно подложить металлическую пластину. Так упорная часть не будет вдавливаться в подрамник и не будет его сгибать.
8. Далее необходимо ключом на 24 открутить задний болт подрамника. С помощью домкрата можно максимально эффективно открутить болт подрамника.
9. На следующем этапе нужно опустить домкрат. Подрамник упадет на расстоянии сантиметра от кузова.
10. Вставьте трубу между подрамником и кузовом. Отжать подрамник от корпуса и вставить головку между шайбой подрамника и кузова на 27 в положении лежа. Лучше всего вставлять головку с помощью плоскогубцев, чтобы пальцы оставались в безопасности в случае, если подрамник сорвется с упора.
11. Открутите болты хомута, проливая резьбу WD-40. Если процесс слишком тугой, не давите слишком сильно на болты, немного их открутите.
12. Снимите хомут ступицы, а затем снимите старую втулку.
13. Установите новую втулку на свободное место так, чтобы срез на самой ступице был направлен назад.
14. Переместите втулку в исходное положение.
15. Установите его на зажим.
16. Затем пальцами затяните зажимные болты и затяните ключ. Старайтесь равномерно обернуть все элементы.
17. В некоторых случаях стабилизаторы идут со сломанными ограничителями. Во избежание поломки установите металлическую скобу за кольцо вплотную к пластиковому кольцу.
18. Снимите между подрамником и корпусом головку на 27, постарайтесь не забыть о безопасности. Притачать подрамник к кузову, но в этом случае домкратом пользоваться нельзя.
19. Проделайте аналогичные операции с правой вилкой.
20. Установите обе стойки на место
21. Смажьте резьбовые детали графитной смазкой перед установкой крепежа, чтобы предотвратить закипание.
22. В обратном порядке соберите конструкцию.

В целом, рассматриваемая процедура не так сложна, как кажется, и замену втулок можно провести самостоятельно, а также . В этом случае важно ознакомиться с пошаговой инструкцией, особенно если данная операция проводится вами впервые. Также обратите особое внимание на соблюдение техники безопасности, поскольку рассматриваемая процедура предполагает наличие неоднозначных моментов, при которых неправильное обращение с прибором может привести к плачевным последствиям. Будьте очень осторожны и тщательно следуйте инструкциям.

Видеоинструкция — «Как заменить втулки стабилизатора»

Для соединения и нормальной работы различных автомобильных механизмов на них устанавливается большое количество различных втулок и прокладок из резины. Однако эти элементы имеют очень короткий срок службы, так как в условиях интенсивной эксплуатации очень быстро изнашиваются, образуют люфты. Как следствие, эксплуатация автомобиля становится небезопасной, после износа втулок могут возникнуть очень серьезные поломки. Все это касается резиновых втулок, которые устанавливаются на стабилизатор. Поэтому, если во время работы автомобиля вы услышали упругий стук в передней его части – знайте, вам грозит замена резинок стабилизатора. Как это сделать — читайте в нашей статье.

1. Где находятся резинки или втулки стабилизатора?

Если резинки стабилизатора изношены и в них есть люфт, Вам будет сообщен отчетливо выраженный звук, проявляющийся при работе двигателя автомобиля (точнее, при каждом обороте). Особенно это заметно, когда машина едет одним колесом по небольшому холму или случайно попадает в яму. Тогда водитель может услышать очень сильный звук от соприкосновения металлических деталей, между которыми нет резиновой прокладки.

На обычном автомобильном стабилизаторе установлены четыре резиновые втулки. Найти их на этом механизме несложно. Два из них очень легко найти и снять: они находятся под крепежными скобами, образующими для них нечто вроде крышки или «домика». Еще два стоит поискать в металлических держателях.

Основная функция, которую выполняют резинки стабилизатора, это роль эластичной прокладки между штангой и фиксирующими элементами стабилизатора. Благодаря им снижается уровень вибраций, смягчаются колебания, возникающие при движении. Кроме того, наличие втулок помогает продлить срок службы штанги стабилизатора и сделать ее абсолютно бесшумной. Именно по этой причине очень важно, чтобы все втулки были исправны и могли полностью выполнять возложенные на них «обязанности».

В результате износа резиновых втулок детали стабилизатора можно сделать практически свободными. Если же, наоборот, корпус слегка прогибается и получает свое боковое смещение, стабилизатор начинает стучать. В этом случае вам, скорее всего, придется заменить легкосъемные втулки, находящиеся под прикрытием кронштейнов крепления. Эти резинки чаще всего изнашиваются, в связи с чем возникает необходимость их замены.

2. Что нужно для замены изношенных втулок стабилизатора автомобиля?

Инструментов для выполнения такого рода работ понадобится совсем немного, но их нужно подготовить заранее, чтобы во время работы все они были под рукой. Итак, вам понадобится:

1. Складной ключ (на 10 и 13).

2. Торцевые головки (полезно на 13 и 14, но лучше, если головка на 13 будет длиннее).

3. Ключи с трещоткой.

4. Удлинитель.

5. Штангенциркуль (вместо него можно использовать обычную линейку).

6. Кардан.

7. Домкрат.

  Но стоит сразу отметить, что не всегда можно обойтись наличием только такого простого набора инструментов. Дело в том, что в процессе замены резиновых втулок придется откручивать гайки крепления стоек стабилизатора. Тут можно постигнуть одно очень неприятное открытие: гайки крепятся к корпусу детали и не поддаются обычному ключу. В такой ситуации дело может дойти до того, что придется использовать болгарку или ножовку. После этого вместе с заменой резинок стабилизатора потребуются и новые стойки для этой детали.

И еще о том, зачем вам это нужно. С его помощью вам нужно будет поднять автомобиль, чтобы снять с него колеса и получить свободный доступ к стабилизатору и его втулкам. Также его можно использовать, если во время работы стабилизатор поперечной устойчивости вдруг отходит в сторону, и вы не можете вернуть его в нужное положение ломом. В этой ситуации с помощью домкрата нужно просто приподнять заднюю часть автомобиля, после чего штанга должна стать на место.

И, конечно же, для осуществления замены резинок стабилизатора потребуются сами резинки. Купить их можно на любом авторынке или в автосалоне. Однако не стоит забывать, что практически для каждой модели автомобиля нужны свои втулки, которые идеально подойдут для его стабилизатора. Поэтому, прежде чем отправиться за покупкой новых втулок, лучше всего залезть под машину и снять старые. С ними тоже надо идти в магазин. В этом случае вы минимизируете вероятность покупки слишком больших или слишком маленьких втулок.

Кроме того, не менее важно качество резинок для стабилизатора. Известно, что они могут быть изготовлены как из натурального каучука, так и из искусственного каучука. Несмотря на то, что натуральный каучук имеет более высокие показатели таких характеристик, как мягкость и эластичность, все же искусственный каучук считается более прочным.

3. Как поменять резинки стабилизатора своими руками?

  Ну а если все готово, то можно переходить к непосредственной реализации нашей задачи — замене резинок стабилизатора. Сделать это очень просто, однако перед началом работ рекомендуется установить автомобиль так, чтобы все его колеса находились на одном уровне. За счет этого стабилизатор поперечной устойчивости окажется в нужном положении. Мы рекомендуем вам выполнить все следующие шаги в соответствии с приведенными ниже инструкциями:

1. Фиксируем автомобиль в неподвижном положении — поднимаем ручник и блокируем движение колес.

2.  Снять с автомобиля передние колеса, предварительно подняв автомобиль домкратом. Под правой аркой переднего колеса также потребуется снять задний щиток, предназначенный для защиты двигателя. Для выполнения этого действия вам понадобится ключ на 10, которым вы сможете открутить два винта крепления.

3. С помощью специальной смазки (лучше взять специальный аэрозоль WD-40) обрабатываем болты крепления с левой и правой стороны, которыми крепятся ленты стабилизатора. Также необходимо обработать его монтажные стойки.

4. Занимаемся крепежом, с помощью которого фиксируются стойки стабилизатора. Для этого потребуется найти четыре болта и открутить их подходящим ключом. В том случае, если вы не можете дотянуться до болтов, используйте торцевые головки. Если они все равно не поддаются — придется брать на болгарку или напиливать. В результате необходимо полностью снять обе стойки стабилизатора автомобиля.

5.   Под левой частью подрамника автомобиля необходимо установить домкрат. Расстояние от домкрата до его задней части не должно превышать 20 см. После этого поднимите кузов автомобиля с помощью домкрата. В том случае, если используется гидравлический домкрат, под его упорную часть всегда необходимо подкладывать плотную металлическую пластину. Благодаря этому вы сможете избежать повреждения подрамника.

6.   С помощью ключа открутите задний болт крепления подрамника. Так как автомобиль находится в приподнятом положении, сделать это будет очень легко.

7.   Отпустим домкрат, чтобы машина опустилась на тот же уровень, как если бы она стояла на колесе. При этом подрамник должен опускаться на расстояние 1 см от кузова.

8.  В это пространство между кузовом и подрамником нужно вставить кусок трубы, нажимая на которую, можно отжать подрамник от кузова автомобиля. Когда вы сможете увеличить этот зазор, вставьте в него торцевую головку. Но действуйте очень осторожно, так как носилки могут в любой момент соскочить и буквально отрезать вам пальцы. Поэтому головку необходимо уложить с помощью пассатижей.

9.  Открутите болты крепления хомута стабилизатора, сбрызнув резьбу аэрозолем WD-40. Откручивать винты нужно очень осторожно, ни в коем случае нельзя прилагать к ним слишком много усилий, чтобы не повредить другие детали.

10.  После снятия крепежных болтов можно снять хомут ступицы, а затем и саму втулку, находящуюся в непригодном состоянии.

11. На место старой втулки устанавливаем новую, следим, чтобы срез на ней был направлен назад. Очень часто с процессом установки новой втулки связано то, что она не садится на абсолютно сухие детали. В этой ситуации опытные автолюбители рекомендуют использовать теплый мыльный раствор.

12.  После установки втулки ее необходимо переместить в исходное положение, то есть установить так же, как была установлена ​​старая.

13.  Надеваем хомут ступицы, он должен хорошо держаться даже без креплений.

14.  Берем болты, которыми крепится хомут, и сначала вставляем их в пальцы, а потом уже до упора закручиваем гаечным ключом. Убедитесь, что все болты затянуты равномерно.

15.  Очень часто случается так, что стабилизатор автомобиля ломает ограничитель. В этом случае необходимо установить хомут из металла, плотно прижав его к пластиковому кольцу. В противном случае при затягивании креплений вы рискуете повредить хомут.

16.   С помощью пассатижей необходимо снять головку, которую вы установили между подрамником и кузовом автомобиля.
