Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

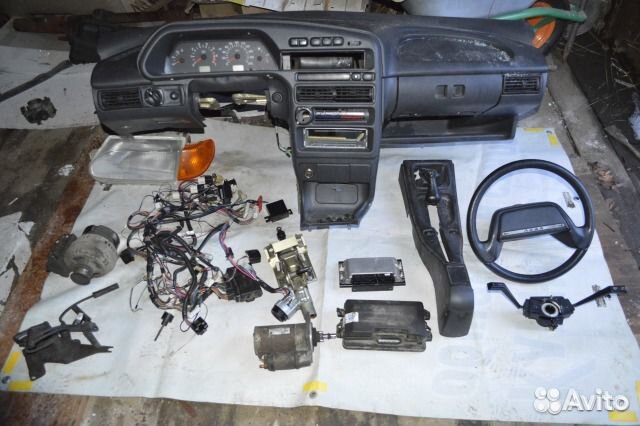

Приборная панель автомобиля ВАЗ 2115

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы. Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Схема основных элементов торпедо ВАЗ 2115

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

• отвёртка с плоским жалом;
• отвёртка с крестообразным жалом;
• плоскогубцы;
• набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.

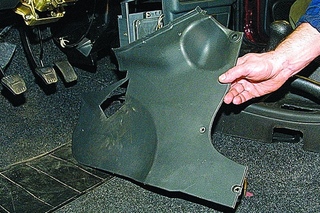

   Левая боковина консоли ВАЗ 2115 снимается крестовой отвёрткой

2. После этого нижний край боковины аккуратно извлекается из кронштейна.
3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.

   Правая боковина консоли ВАЗ 2115 крепится на 5 саморезах

4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.

   Ручки отопителя ВАЗ 2115 снимаются вручную

5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.

   Ручку вентилятора ВАЗ 2115 достаточно потянуть на себя

6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).

   Саморезы из кронштейнов панели ВАЗ 2115 выкручиваются крестовой отвёрткой

7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.

   Саморезы из-под приборного окна ВАЗ 2115 извлекаются крестовой отвёрткой

8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.

   Заглушка самореза на торпедо ВАЗ 2115 поддевается плоской отвёрткой и извлекается

9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.

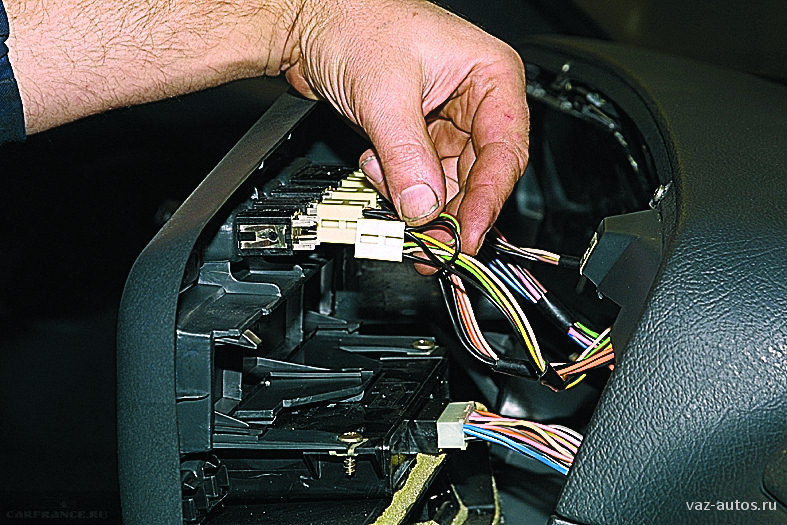

10. За накладкой находятся провода, которые извлекаются из гнёзд вручную.

    Все приборные провода ВАЗ 2115 отключаются вручную

11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.

    Гайки на рулевых кронштейнах ВАЗ 2115 откручиваются рожковым ключом

12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.

    Гайка на кронштейне панели ВАЗ 2115 откручивается рожковым ключом

13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.

    Последний саморез, удерживающий торпедо ВАЗ 2115 находится у водительской двери

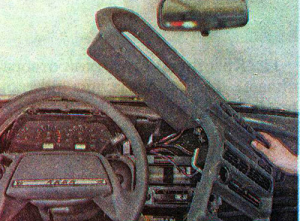

15. После выкручивания последнего самореза торпедо снимается.

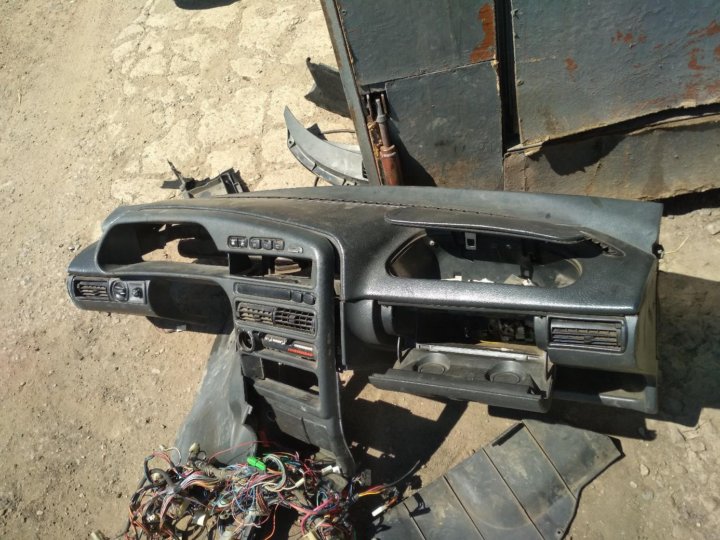

    Торпедо ВАЗ 2115 снимается

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Важные моменты по части замены

• снимая правую боковину консоли, следует проявлять осторожность. За ней находятся провода, которые легко зацепить боковиной и повредить. Так что перед снятием этой крышки следует снять с аккумулятора минусовую клемму. Также следует выключить автомагнитолу, вытащив её колодку из общего жгута проводов, находящихся за верхней приборной панелью;
• снятие пластиковых ручек с рычагов печки может вызвать серьёзные трудности. Дело в том, что на рычагах печки есть выступы (сверху и снизу), а на ручках — отверстия. При надевании ручки она защёлкивается на рычаге. Единственный способ снять её — поддеть плоской отвёрткой так, как это показано на рисунке. Но поддевая ручку отвёрткой, не следует разгибать её слишком сильно: пластик очень легко ломается;

  Ручки на рычагах печки ВАЗ 2115 можно снять с помощью плоской отвёртки

• ручка вентилятора может крепиться аналогичным образом: две проушины, защёлкивающиеся на двух выступах рычага. В этом случае автовладельцу тоже придётся воспользоваться отвёрткой. Но такая система крепления ручки вентилятора применяется только на ВАЗ 2115 и 2114, выпущенных после 2000 года. На более ранних моделях эту рукоятку легко снять вручную.

Итак, начинающему автолюбителю вполне по силам снять приборную панель с ВАЗ 2115 и с других автомобилей этой линейки. Всё, что для этого требуется — терпение и внимательность. Если после откручивания всего крепежа торпедо упорно не хочет сниматься, следует осмотреть всё ещё раз: вполне возможно, был пропущен какой-то крохотный саморез.

Как снять панель на ваз 2114

Приветствую всех!

И так, и до меня доползла эта напасть, потёк краник печки. Его я ставил новый, “Ява”, но увы, хватило его не на долго, и вот спустя примерно год, снова начал пропадать антифриз…а под ковриком у пассажира стало предательски мокро, езжу я по пенсионерски, а значит, антифриз, с краника, что и подтвердил осмотр.

Промониторив сеть, я пришёл к выбору, что надо снимать его, и ставить штуцера. Однако, это значило изменить тепловой баланс в машине, а ещё больше жары летом не хотелось. Поэтому, были предприняты следующие предварительный действия:

а) Снят трос ведущий к кранику, дабы краник всегда был в открытом положении, что позволило бы узнать, как будет справляться печка с потоком прохладного воздуха, не будет ли он нагреваться от радиатора, ну и что бы узнать, вдруг повезёт и перестанет течь.

б) Мониторинг цен на штуцера и альтернативные решения проблемы.

в) Мониторинг цен на остальные сопутствующие комплектующие.

Итогом всех этих мероприятий был составленный план последовательных шагов, и осмысление полученных результатов:

а.1) Перегрева не обнаружено, заслонка работает хорошо и полностью перекрывает горячий воздух. Плюс к этому термолента на пауке показала пока себя тоже на уровне, температура выходящего воздуха в положении “ХОЛОД” позволяет при необходимости охладится даже при достаточно высокой наружной температуре воздуха, когда по каким либо причинам невозможно открыть окна. (Посторонние запахи, дождь)

а.2) Увы, если ездить пенсионерски, не превышая 3-3,5 то антифриз остаётся на уровне, при больших показаниях тахометра антифриз начинает путешествие в салон.

б) Удовлетворительных альтернатив обнаружено не было. Цены на готовые изделия тоже показались излишне высокими и используемые материалы вызвали недоверие. Пообщавшись с другом, от него поступило предложение выточить необходимые штуцера, от меня были предоставлены чертежи для работ.

Готовые изделия из нержавейки

Со слов друга: Машина сгниёт, а они будут жить

Свободный проход охлаждающей жидкости, можно думать о Грантовском термостате

в) После общения с соседями по работе, были приобретены шумо-вибро гасящие матириалы по очень приемлемой цене, и профессионально подобраны. (Будут показаны в следующей записи)

Нус, с писаниной вообщем то всё, думаю хватит мучать вас)

Пока работа только начата, поэтому буду постепенно добавлять записи, сегодня полностью скинута панель, печка, краник (И случайно разобран)

Начало работ вполне привычное и проделанно всё это уже несколько раз. Снятие передней консоли мы уже не раз проходили.

Сразу решил пробовать немного другую схему:

Все саморезы и гайки складывались в коробку и подписывалось откуда это

По снятию панели приборов выявлено, что левый поворотник не горит по причине откручивания лампочки. Причина не работы левого же экранчика пока не установлена.

Так же, старался по максимуму пронумеровать все разъёмы дабы не напутать (У меня были перепутаны разъёмы попагреек)

Спустя примерно часа полтора-два, припоминаний тех нехороших людей которые прокладывали проводку (На колонки, сигнализацию и прочее), инженеров автоваза, панель была снята полностью

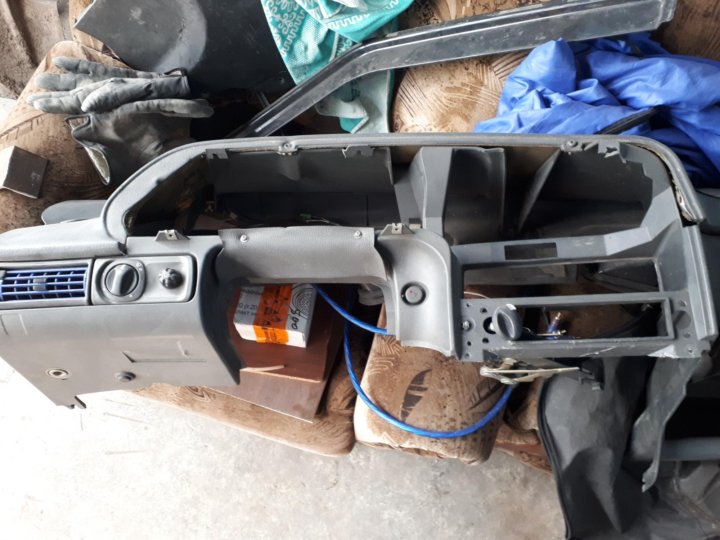

Страшновато как то выглядит конечно

Оказалось, что у меня не сорваны болты которые стоят на рулевой

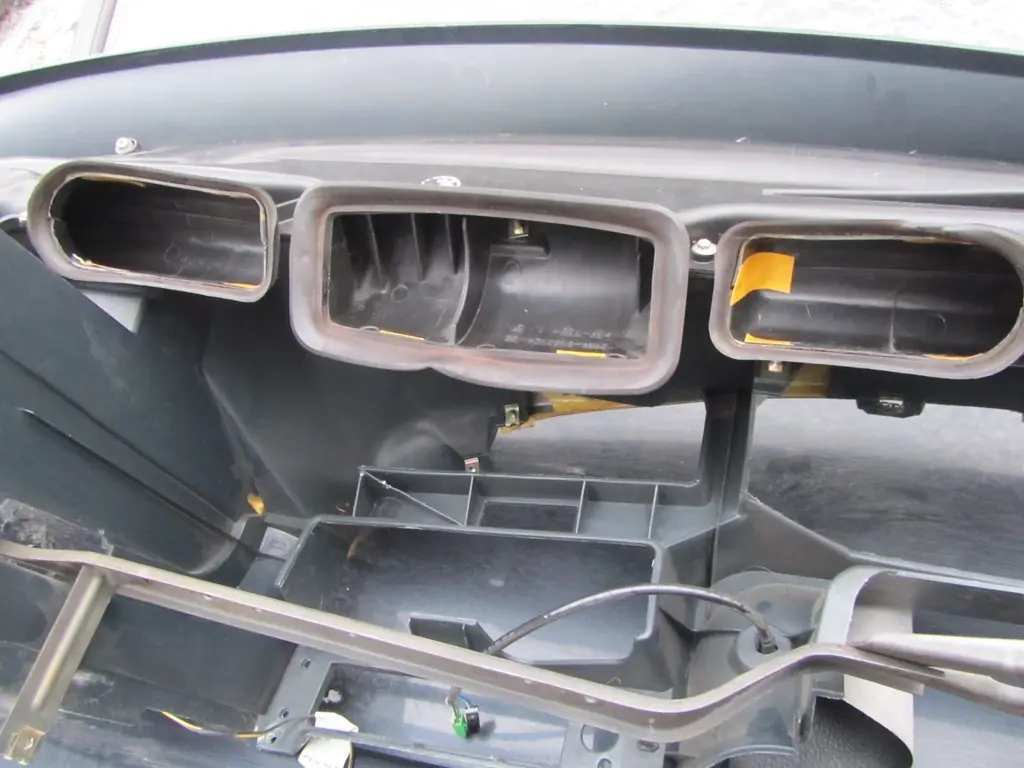

Работы печки признана не удовлетворительной, заслонки недозакрывались

А вот радиатор меня порадовал отсутствием подтёков, надо только его утеплить дополнительно при установлке

При снятии патрубков с краника, пролилось достаточно много драгоценного антифриза благодаря моей криворукости

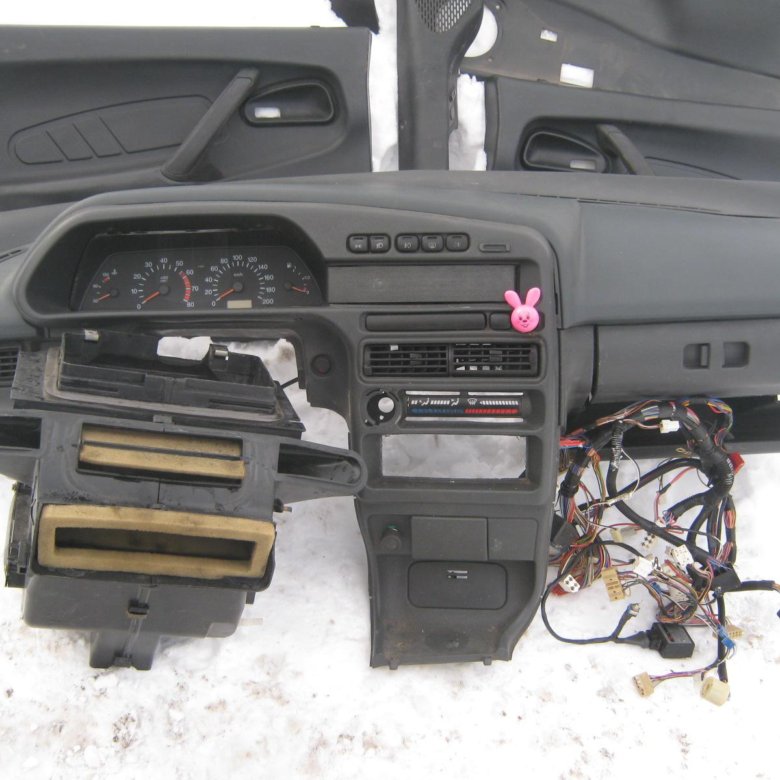

Печка снята, для профилактики и дифектовки

Виновник всего этого (Случайно в процессе работы был разобран)

Ну что ж, пока это всё, что я могу доложить о процессе. Буду держать вас в курсе!
Не гвоздя, не жезла, будьте аккуратнее на дорогах и всего вам хорошего, до скорой встречи!

Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, совмещенного с осознанием комфорта предоставляемого конкретной панелью, через удобно расположенные вещевые ящички, подстаканники, приборы и кнопки управления, а также приятную, не утомляющую глаз, подсветку.

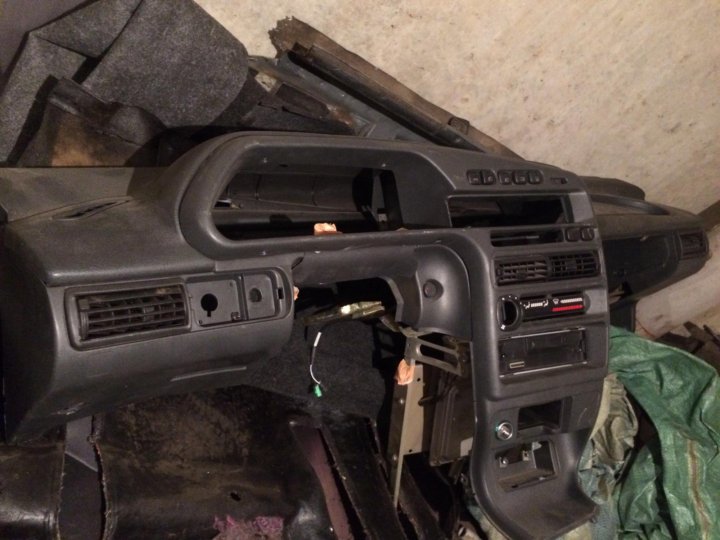

Приборная панель ВАЗ 2114

ПРИБОРНАЯ ПАНЕЛЬ ВАЗ 2114

На автомобилях семейства Самара 2 установлена современная панель приборов ВАЗ 2114, которую еще называют «европанелью». Дизайнеры работали над ней, чтобы чтобы она позволяла иметь хороший передний обзор, приятный внешний вид, совмещала информативность и эргономичность, и при этом помогала справляться водителю с обыкновенными бытовыми нуждами.
И это в основном им удалось. Блок приборов и датчиков установленный перед глазами водителя, за рулевым колесом, предоставляет ему максимально возможное количество информации:

1. В центральной части расположены два стрелочных прибора, слева — указатель оборотов двигателя, по которому водитель определяет с какой нагрузкой в конкретный момент работает силовая установка и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы. Справа — спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного километража за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части, между стрелочными приборами располагается контрольная лампа указателя поворотов с зелеными стрелочками показывающими влево и вправо;
3. В нижней центральной части — красный треугольник «стоп-сигнала», а под ним CHECK ENGINE — красный сигнал аварийных состояний двигателя по информации электронного бортового устройства;
4. В левой средней части приборного блока имеется стрелочный указатель температуры двигателя, или как его называют в литературе датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве движка. Под ним — значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части — стрелочный указатель наличия топлива в топливном баке, над ним значок полностью заправленного бака, под ним значок минимального количества топлива в баке, а также значки — ближнего света, низкого уровня тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением приборов и информационных значков для визуального восприятия информации, а также клавишей, кнопок и рычагов, для манипулирования ими. В центральной части панели устанавливается штатный бортовой компьютер, как правило это БК «Gamma», «Multitronics», «Престиж» или «Штат». Место для его установки выбрано очень удачно и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и агрегатах автомобиля.

Эта информация отражается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки расположенные на блоке приборов и в других местах приборной панели. Кроме того на дисплее бортового компьютера отображается информация другого характера, например о сроках следующего техосмотра или техобслуживания.

Удобно расположен закрывающийся бардачок, в котором есть подсветка и достаточно большая ниша под ним. В центральной бороде также имеется ниша для хранения чего-либо и пепельница. Достаточно удачно сделаны выходы воздуховодов, которые позволяют эффективно обдувать стекла и не допускают запотеваний.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или отказами в различных системах. Для того, чтобы добраться до некоторых из них необходимо снятие панели ВАЗ 2114. Даже чтобы снять щиток приборов нужно разобраться как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме этого на ВАЗ 2114 панель надо снимать полностью, если возникает необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и уплотнить сочленения конструкции панели, чтобы она не скрипела.

Как снять и установить панель приборов ВАЗ 2114, 2113, 2115

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и поставить на место панель приборов на автомобилях ВАЗ 2114, 2113, 2115.

Процедура снятия

1. Снимаем «минусовой» провод от аккумулятора.
2. Откручиваем левую накладку консоли панели приборов.
3. Снимаем накладку. Для этого нужно вывести нижний выступ из кронштейна.
4. Откручиваем правую накладку консоли панели приборов.
5. Отсоединяем провода от прикуривателя.
6. Отсоединяем провода от лампочки подсветки прикуривателя.
7. Толкаем изнутри и вынимаем нишу для мелких предметов.
8. Откручиваем 2 самореза и утапливаем колодку диагностического разъема внутрь.
9. Снимаем рукоятку выключателя вентилятора печки.
10. При помощи узкой отвертки снимаем рукоятку с рычага.
11. Откручиваем 2 самореза над щитком приборов.
12. Откручиваем два самореза под щитком приборов.
13. Снимаем заглушку и откручиваем саморез  верхнего крепления накладки.
14. Откручиваем 2 самореза нижнего крепления накладки.
15. Отводим накладку в сторону.
16. Промаркируйте порядок соединения колодок к выключателям.
17. Отсоединяем провода от выключателей.
18. Снимаем щиток приборов.
19. Откручиваем болты крепления рулевой колонки и опускаем ее вниз.
20. Откручиваем 2 самореза крепления панели к кронштейну.
21.  Откручиваем 2 самореза крепления кронштейна к правой поперечине.
22. Откручиваем 2 самореза нижнего крепления кронштейна.
23. Отводим кронштейн в сторону.
24. Откручиваем и снимаем световод с панели приборов.
25. Откручиваем 4 самореза крепления блока управления печкой и утапливаем его внутрь.
26. Снимаем патрон лампы подсветки ручки выключателя вентилятора печки.
27. Отжимаем правый фиксатор и снимаем воздуховод с панели.
28. Вытягиваем и снимаем ручку гидрокорректора фар.
29. Снимаем ручку регулятора подсветки приборов
30. Снимаем  декоративную вставку панели приборов.
31. Откручиваем световод.
32. Откручиваем гайку крепления гидрокорректора и утапливаем его внутрь панели.
33. Откручиваем гайку крепления регулятора подсветки приборов.
34. Достаем лампу подсветки гидрокорректора.
35. Отсоединяем провода от регулятора подсветки приборов.
36. Отсоединяем провода от датчика иммобилайзера.
37. Отсоединяем провода от блока иммобилайзера.
38. Отсоединяем провода от лампы освещения бардачка.
39. Отсоединяем провода от розетки переносной лампы.
40. Откручиваем 2 самореза верхнего крепления панели
41. Откручиваем 2 самореза нижнего крепления панели.
42. Откручиваем саморез крепления панели к левой поперечине.
43. Снимаем панель приборов.
44. Установку панели приборов на ВАЗ 2114 производится в обратном порядке.

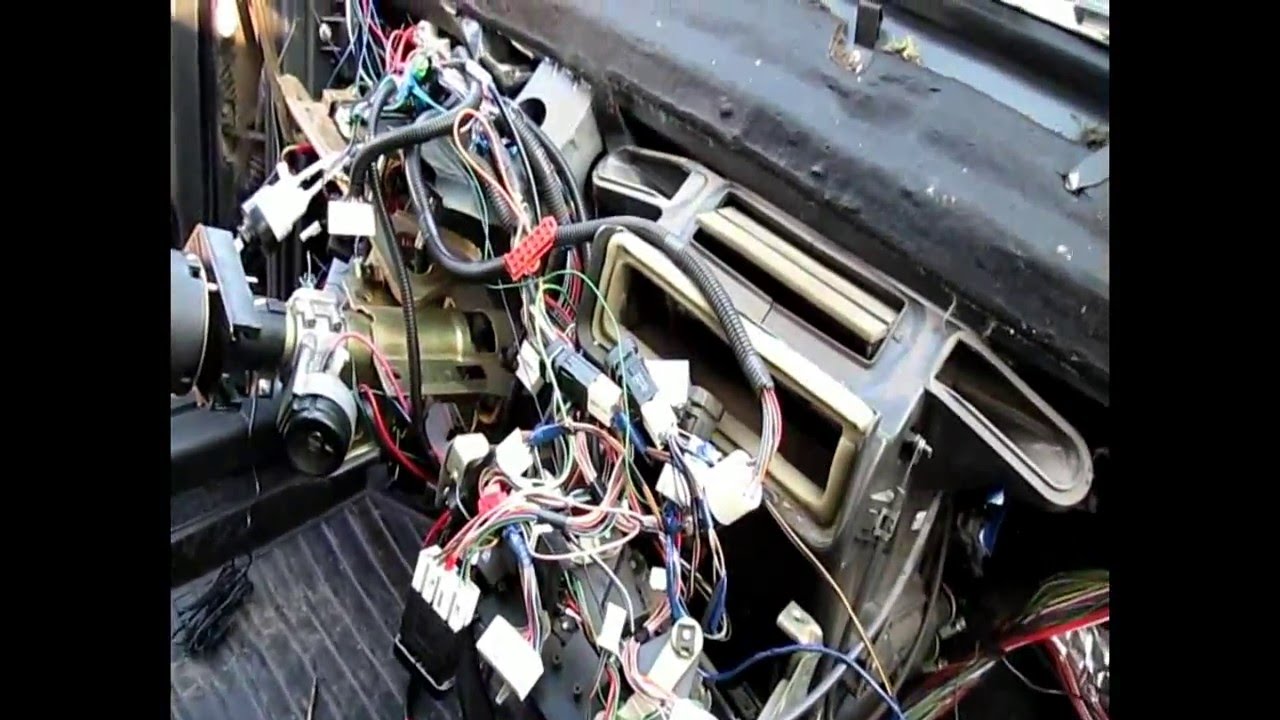

Видео о снятии панели с ВАЗ 2114 шумоизоляции моторного щитка:

Источники

• remont2114. club/kak-snyat-i-ustanovit-panel-priborov-vaz-2114/
• nadomkrat.ru/ustroistvo-avtomobiley/panel-priborov/kak-snyat-panel-priborov-torpedu-na-vaz-2114
• drive2.ru/l/505521637542592651/
• vazweb.ru/desyatka/salon/samostoyatelno-snimaem-torpedo-s-vaz-2113-2114-i-2115.html
