Патрубки системы охлаждения ваз 2114, 2115

• Патрубки радиатора ваз 2114
• Патрубки печки ваз 2114
• Комплект патрубков и шлангов ваз 2114 видео

Рассматриваются на видео и фото резиновые патрубки системы охлаждения ваз 2114 по просьбе Бориса Зверева…

Приветствую, автолюбитель Лада ваз на сайте РтиИваз!

Подписчик Ютуб канала подал идею снять видео про резиновые патрубки радиатора ваз 2114 и патрубки печки так, как у него такой автомобиль. Это видео снималось по просьбе Бориса Зверева, и редактируется статья по инициативе Альберта Аухадуллина.

Начнём рассматривать с пароотводящего шланга системы охлаждения. Данный шланг служит для отвода пара от радиатора к расширительному бачку. Длина этого изделия немного более одного метра, диаметр внутреннего отверстия составляет 8 мм.

Этот шланг устанавливается на моделях ваз 2108, 2109, 21083, 2113, 2114 и ваз 2115 с инжекторными и карбюраторными двигателями.

На моделях семейства «десяток» устанавливается такой же шланг, как на фото выше, номер по каталогу 2110-1303095.

Следующим будут рассмотрены шланги, устанавливаемые для подогрева дроссельного узла.

Это подводящие и отводящие шланги для охлаждающей жидкости. Диаметр шланга при замере школьной линейкой составляет порядка 10 мм, а длина 48см.

Далее идёт подводящий верхний патрубок радиатора, соединяющий радиатор с головкой блока двигателя.

Этот шланг идёт на инжекторные двигатели. Его внутренний диаметр 32мм, смотрите каталожный номер 21082-1303025.

Следующий, это нижний отводящий патрубок радиатора, соединяющий радиатор с термостатом системы охлаждения двигателя.

Его каталожный номер 21082 – 1303010, внутренний диаметр также 32 мм.

Патрубок «уголок» для соединения термостата с водяным насосом (помпой).

Каталожный номер – 2109-1303093-01. Этот патрубок идёт практически на все переднеприводные модели ваз и внутренний диаметр также 32 мм.

Патрубок расширительного бачка, в народе называют «заправочным».

Он служит для соединения расширительного бачка с термостатом. Через него антифриз попадает в систему охлаждения при заполнении системы или доливке через расширительный бочок. Его номер смотрите по каталогу 21082-1303080.

Патрубки печки ваз 2114

Патрубок, служащий для соединения отопителя с головкой блока, называют часто в быту «гусь большой», из-за его сходства с этой птицей.

Шланг подводит охлаждающую жидкость от головки блока к радиатору печки. Смотрим номер по каталогу 2114 – 8101206.

Эти рассмотренные резиновые шланги армированные, кроме шлангов подогрева дросселя и тосольных пароотводящих.

Шланг «гусь кривой» находится под капотом авто и служит для отвода охлаждающей жидкости с радиатора отопителя к водяному насосу.

Каталожный номер гуся кривого 2114- 8101208, заводской БРТ.

Патрубок «коротыш» соединяет термостат с головкой блока двигателя.

Каталожный номер коротыша 2108-1303082, изготовитель завод БРТ, внутренний диаметр отверстия 32 мм.

Патрубок салонной «малый» печки, подводит охлаждающую жидкость к радиатору печки, через кран, от «гуся кривого».

Его каталожный номер ваз 2114-8101200 от завода БРТ.

Патрубок салонный «большой» отводящий, предназначен для отвода охлаждающей жидкости от радиатора печки через шланг «гусь большой» к водяному насосу.

Номер каталожный 2114-8101204 от завода БРТ.

Под капотом «гусь большой» подводит охлаждающую жидкость к радиатору печки через краник. А отводит жидкость к помпе от радиатора печки «гусь кривой» через салонный «большой» шланг. Например, благодаря набору резиновых патрубков, происходит циркуляция охлаждающей жидкости через радиатор отопителя.

Резиновый патрубок, так называемый «сапуночек» инжекторный служит для соединения клапанной крышки головки блока с резиновый «улиткой» (2111) подачи воздуха в двигатель.

Номер заводского сапуночка верхнего по каталогу 2111-1014058-10.

Все представленные в видео соединения относящиеся к системе охлаждения находятся под капотом и в салоне автомобиля ваз 2114, кроме патрубков сапуна большого, малого сапуночка и улитки, служащие для прохода воздуха.

В машине находятся также всем известные шланги подачи бензина, тормозные шланги, вакуумный шланг, а также подачи жидкости для омывания лобового стекла и другие. Их также нужно будет рассмотреть на видео и описать в статьях.

Все резиновые шланги в автомобиле нуждаются в постоянной замене, так как находятся под воздействием агрессивных жидкостей и постепенно теряют свои свойства. Они теряют свою эластичность, дубеют, трескаются и иногда, разрываются при долгой эксплуатации без замены.

Поэтому, периодически рекомендуется просматривать их состояние и производить замену при обнаружении любой неисправности.

На этом видео обзор заканчивается, надеюсь, что ролик будет кому-то полезен как для информации, так и при обслуживании своего авто.

Борис Зверев подал идею в комментариях об оснащении автомобиля Лада ваз 2114 комплектом патрубков, за что отдельное спасибо. На Ютуб канале загружаю видео об автомобиле Рено Логан, так как это мой автомобиль. Вы же Борис подписались и пишите комментарии о технике. Ещё раз спасибо за это и респект.

Патрубки печки ваз 2114 под капотом и салонные видео

Комплект патрубков и шлангов ваз 2114 видео

Спасибо, кто посмотрел видеоролик, подписывайтесь на канал, пишите комментарии и задавайте вопросы.

До свидания на страницах блога RtiIvaz.ru! Удачи на дорогах.

Читайте также:

Патрубки печки ваз 2114

Как поменять термостат ваз 2114

Как разобрать печку ВАЗ-2107 и почистить радиатор не снимая его: Блог автолюбителя Николая Ваганова

Конструкция отопителя классических автомобилей ВАЗ-2101-07 не предусматривает наличие салонного фильтра, что вкупе с не очень удачной схемой забора воздуха с улицы ведет к быстрому засорению сот радиатора отопителя различным мусором — от  пуха и листьев, до случайно попавшей тряпки в воздухозаборник.

Все это приводит к уменьшению площади обдува радиатора отопителя и, как следствие, плохому прогреву салона в зимнее время.

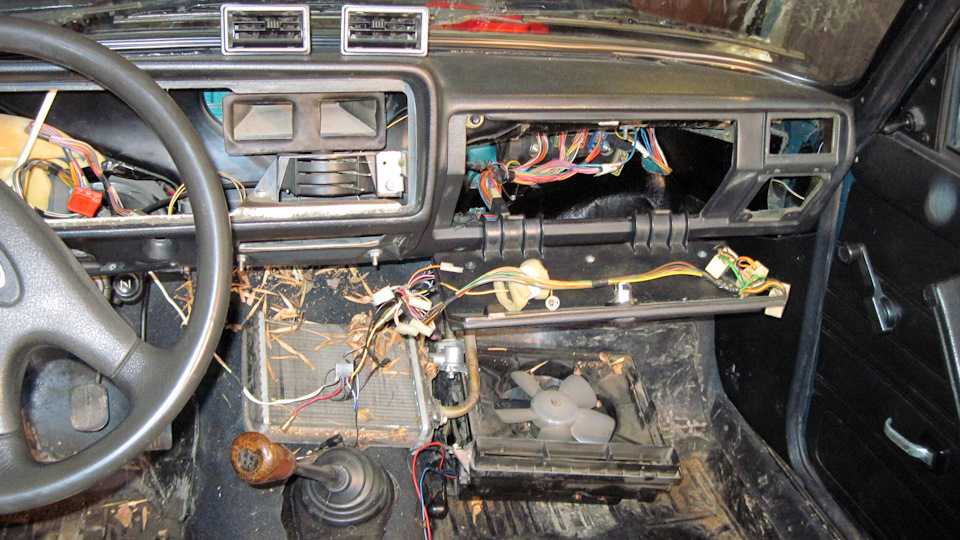

Для более качественной очистки и промывки радиатора, а также для его замены, необходимо разобрать отопитель.

Для этого нам понадобится:

• Крестообразная и плоская отвертки, желательно с гибким удлинителем

• Ключи на 7,8,10

• Кусок ненужной ткани или ветоши

• Специальное или бытовое (не кислотное) чистящее средство в виде спрея или т.п.

• Пластиковая бутылка с насадкой-распылителем для промывки
• Пылесос
• Фонарик

Итак, приступим, первым делом снимаем клеммы с аккумуляторной батареи.
Нам надо будет снять полку под бардачком, вывернув 4 винта крепления.

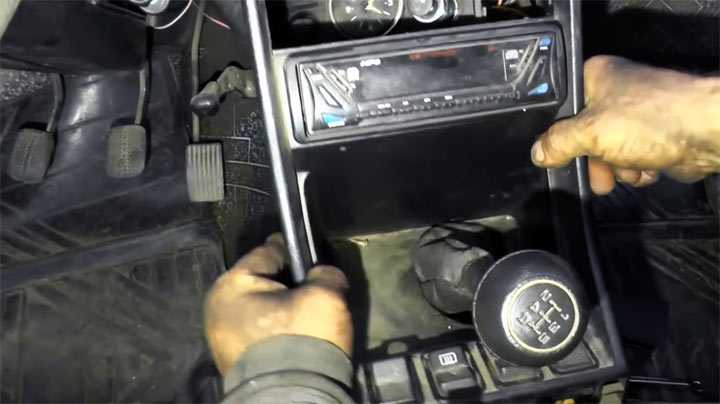

А также, открутить и отодвинуть в сторону центральную консоль с часами и прикуривателем. Предварительно вынимаем дно-кармашек с рычага переключения передач. Консоль крепится сверху 2-мя болтами, а снизу 2-мя винтами. Отсоединять провода при этом необязательно.

Ослабив винт, снимаем тросик с заслонки на обогрев лобового стекла, находящийся слева от консоли под панелью приборов.

Отщелкиваем боковые воздуховоды от кожуха вентилятора.

Вынимаем кнопку включения моторчика отопителя и снимаем провода, предварительно запомнив или подписав их расположение.

Теперь необходимо выкрутить три самореза крепящие направляющий кожух вентилятора(3) к воздухопроводу обогрева ветрового стекла(10).

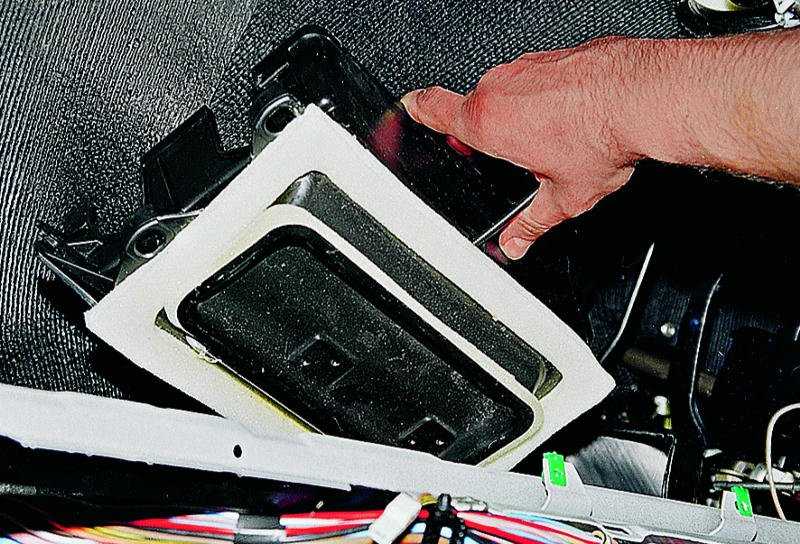

Для этого необходимо вынуть дно вещевого ящика, отвернув два винта крепления по бокам.

Сбоку будет заметен первый саморез.

Затем снимаем кармашек пепельницы, отогнув «язычок»-ограничитель вниз, выворачиваем 2 винта и вынимаем корпус пепельницы.

Под жгутами находим оставшиеся два самореза.

Теперь, чтобы снять кожух вентилятора, состоящий из 2-х частей, необходимо отстегнуть по два пружинных держателя с каждой стороны, крепящих обе части к кожуху радиатора.

Затем вынимаем вместе или по очереди обе части со стороны водителя, придерживая радиатор от выпадения вниз.

Следует вынимать осторожно вместе с проводами от кнопки включения. При этом нам помешает провод «массы» вентилятора, прикрученный за панелью приборов к моторному щиту.

Для удобства ремонта в будущем, точку крепления провода «массы» лучше перенести в более доступное место, например, на болт крепления консоли спереди, перекусив его как можно выше и припаяв новую клемму.
Далее, под капотом откручиваем два винта крепления уплотнителя патрубков радиатора, и осторожно отгибаем его за край для очистки.

При необходимости снимаем тросик с краника.

Сборка производится аналогично в обратном порядке.
