Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать. Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.

Оглавление:

• Как снять рулевой наконечник без съемника
• Как открутить гайку рулевого наконечника
• Устранение деформации деталей
• Уход за деталями рулевого наконечника
• Несколько советов и рекомендаций

Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

1. Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
2. Снимаем колесо. Для этого откручиваем крепежные болты.
3. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
4. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
5. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
6. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник.
   К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
7. Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.

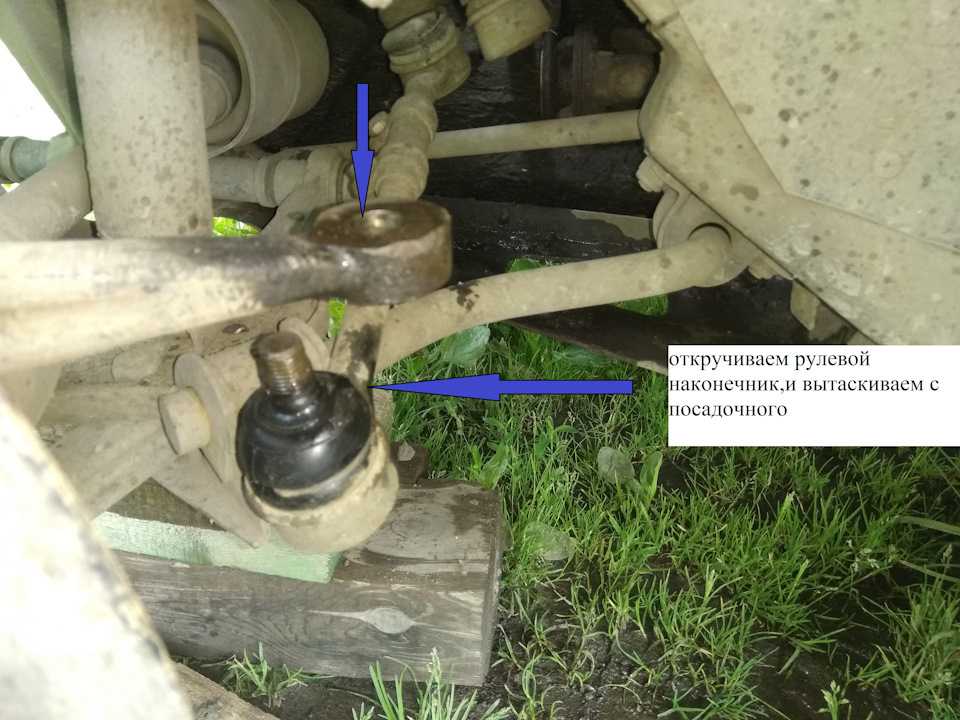

8. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги. При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.

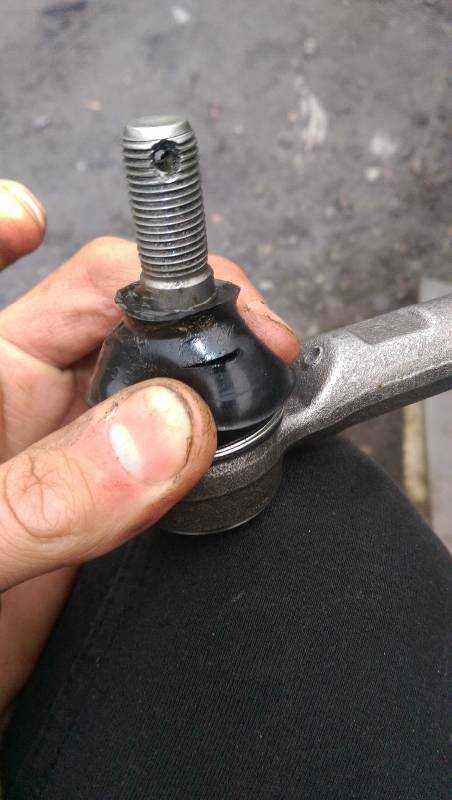

9. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый. Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.

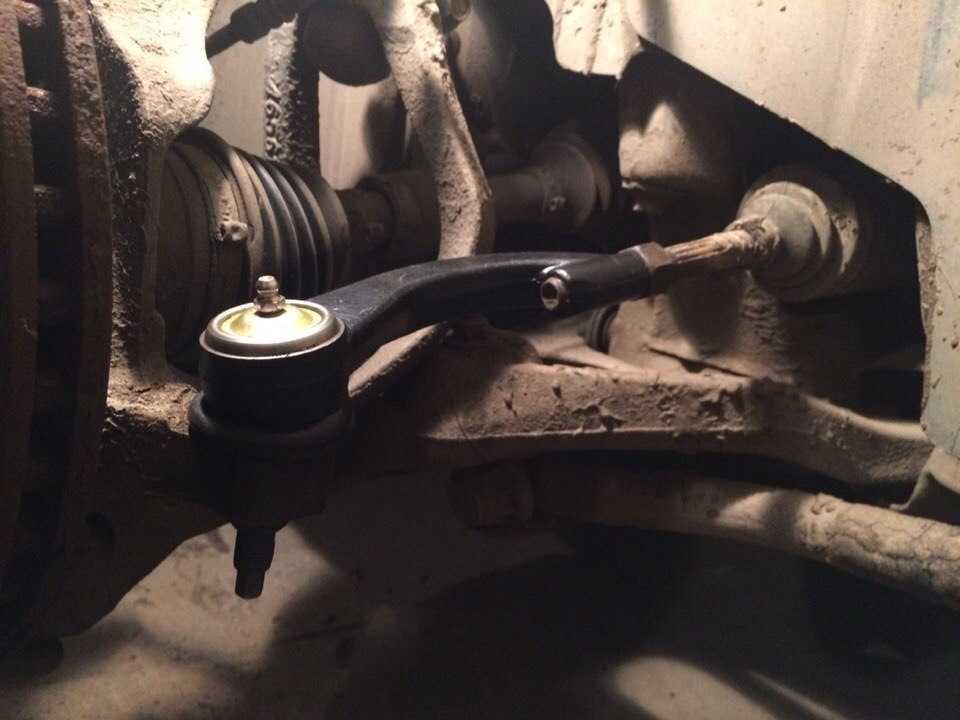

10. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

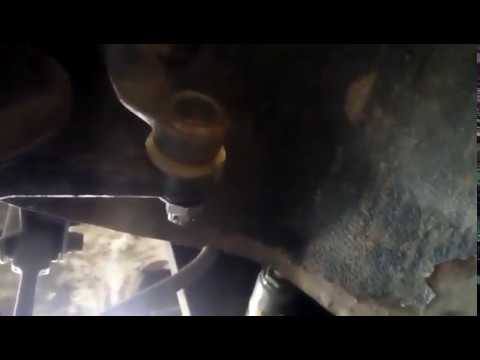

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Как снять рулевой наконечник при помощи съемника

, смотрите тут:

Бывают случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

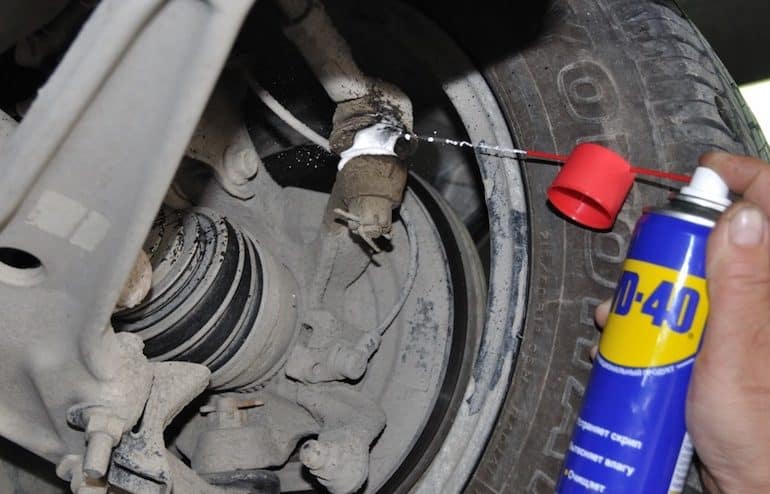

   Смазка закисшей гайки при помощи WD-40

2. Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

   Газовый ключ

3. В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

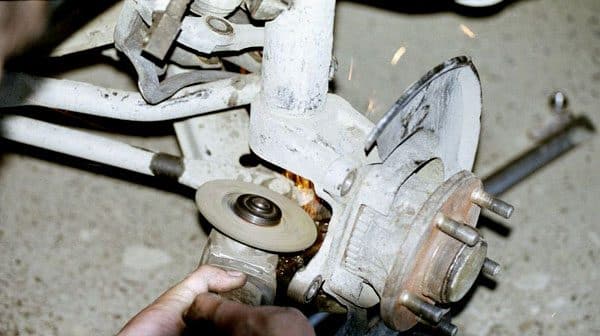

   Срез резьбы гайки болгаркой

Устранение деформации деталей

При изгибе любого элемента есть два пути:

1. Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
2. Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Несколько советов и рекомендаций

В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

Как снять рулевой наконечник без съёмника и с ним, чем вытащить или выбить рулевую тягу

Рулевой наконечник является одной из наиболее важных деталей каждой машины, вне зависимости от марки, модели и предназначения. Его использование в автомобилестроении позволяет соблюдать все принципы передачи поступательного движения от одного рулевого механизма к другому, поэтому всевозможные дефекты и поломки этого узла чрезвычайно опасны и должны устраняться мгновенно. В статье подробно рассмотрено, как снять рулевой наконечник из автотранспортного средства, а также описаны все тонкости наиболее распространённых способов демонтажа этого узла.

• Подготовительный этап снятия рулевого наконечника
• Снятие рулевых наконечников
  • С помощью съёмника
  • Видео: замена рулевого наконечника с помощью съёмника
  • Как снять наконечник рулевой тяги без съёмника
  • Видео: снятие рулевого наконечника без съёмника
• Проблемные случаи и их решение
  • Сорванная резьба
  • Видео: как восстановить сорванную резьбу
  • Изменение формы деталей
  • Ржавчина
• Профилактика неисправностей
  • Видео: диагностика рулевой тяги и наконечника

Подготовительный этап снятия рулевого наконечника

Снятие рулевого наконечника может производиться по ряду причин, но наиболее часто это делают для его замены, профилактического ремонта, а также устранения всевозможных дефектов смежных агрегатов. Но, несмотря на причину демонтажа, к этой процедуре прибегают только после проведения специфической подготовки. Без этого существует высокая вероятность повредить составные части рулевой тяги, в том числе и рейку.

Важно! Время экспозиции растворителей должно составлять не менее 20 минут, только после этого можно провести демонтаж без каких-либо проблем, не повредив остальные детали.

Чтобы подготовиться к демонтажу этого узла, следует:

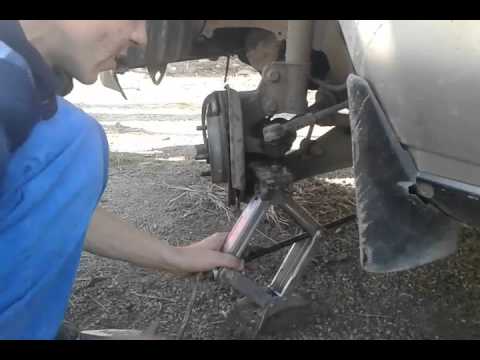

1. Поднять переднюю часть авто при помощи домкрата.
2. Зафиксировать машину в таком положении плотными подставками под порогами с обеих сторон.
3. Открутить крепёжные элементы на ближайшем к рулевому наконечнику колесу, а затем снять его.
4. Очистить рулевую стойку от всевозможных загрязнителей при помощи мягкой щётки с металлическим ворсом.
5. Щедро смазать стойку средством WD-40, керосином или дизельным топливом.

Снятие рулевых наконечников

Для проведения данной процедуры существует два основных способа: с использованием специального ключа и без него. Несмотря на то что они позволяют провести съём практически по единому принципу, данные методики имеют и кардинальные отличия. Заключаются они в некоторых тонкостях, несоблюдение которых может привести к повреждению отдельных составляющих рулевого узла.

С помощью съёмника

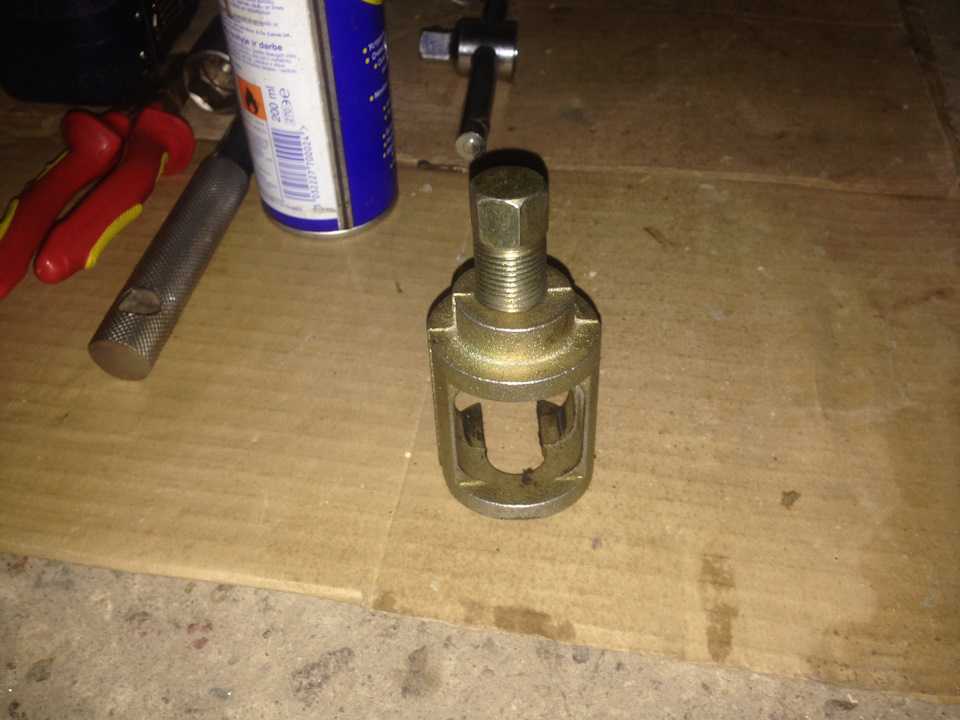

Чтобы извлекать эту деталь безопасно и правильно, следует обязательно обзавестись специальным ключом, так называемым съёмником. Состоит он из основной части (плоского корпуса) и подвижной. В основной установлен специальный болт, передающий усилие на подвижную, которая непосредственно и воздействует на соединение наконечника с рулевой тягой.

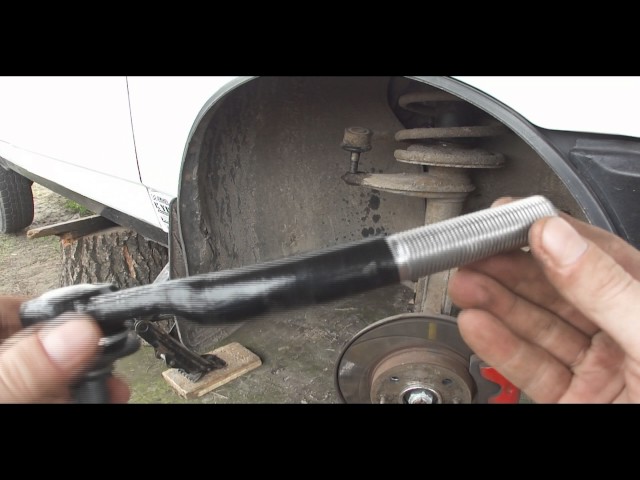

Видео: замена рулевого наконечника с помощью съёмника

Процесс демонтажа при помощи ключа предусматривает следующие шаги:

1. Очистите предварительно подготовленный узел от остатков растворителя.

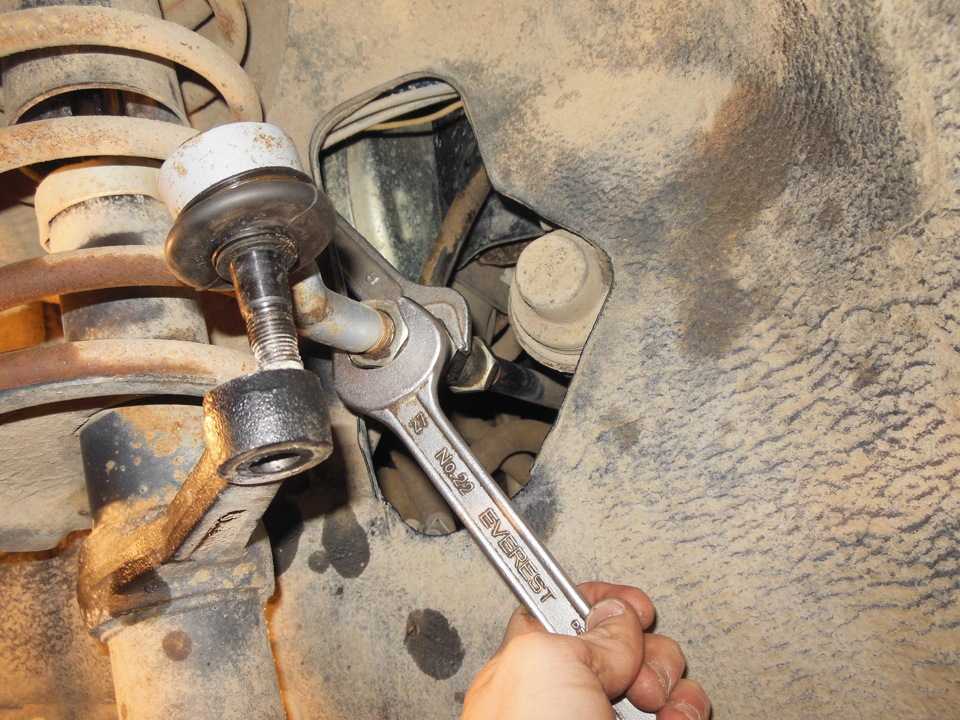

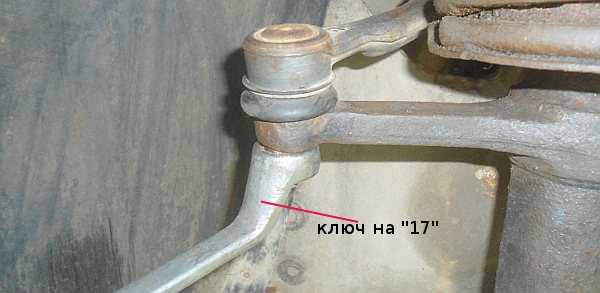

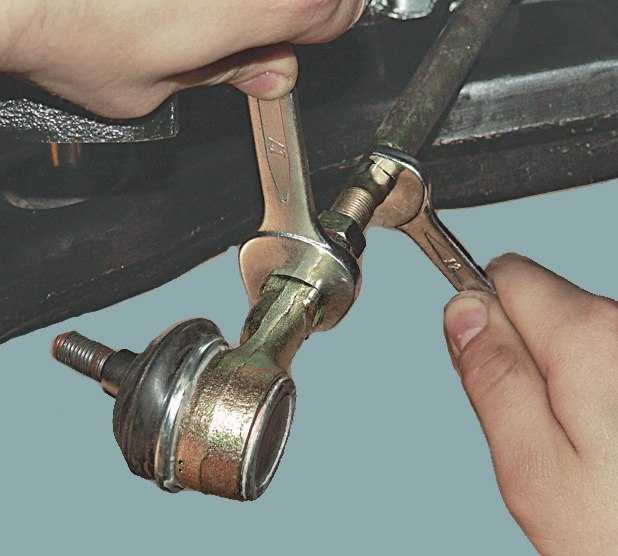

2. Ослабьте гайку рулевой тяги при помощи соответствующего рожкового или накидного ключа.
3. Снимите шаровое кольцо наконечника.
4. Открутите крепёжную гайку соответствующим ключом (рожковый или накидной).

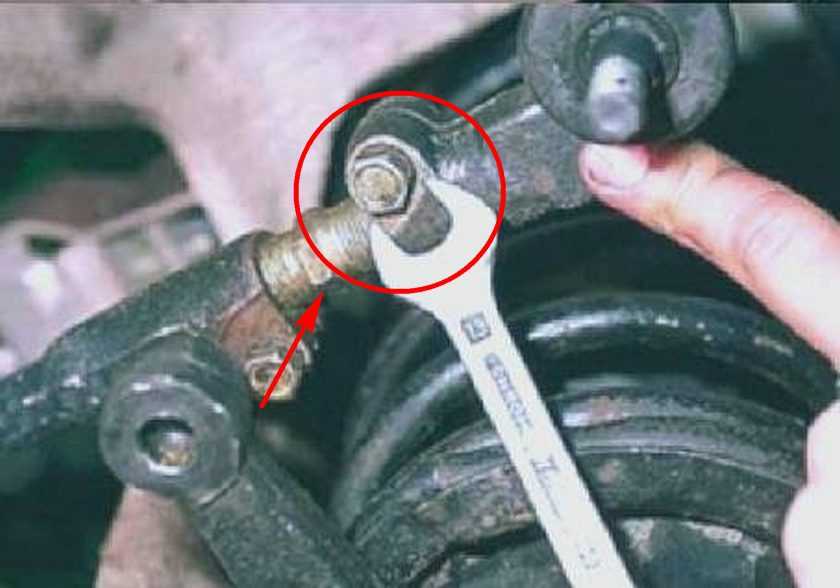

5. Штангенциркулем замерьте глубину входа резьбы шарового пальца в поворотный кулак. Это поможет провести обратный монтаж быстро, без проведения регулировочных операций.

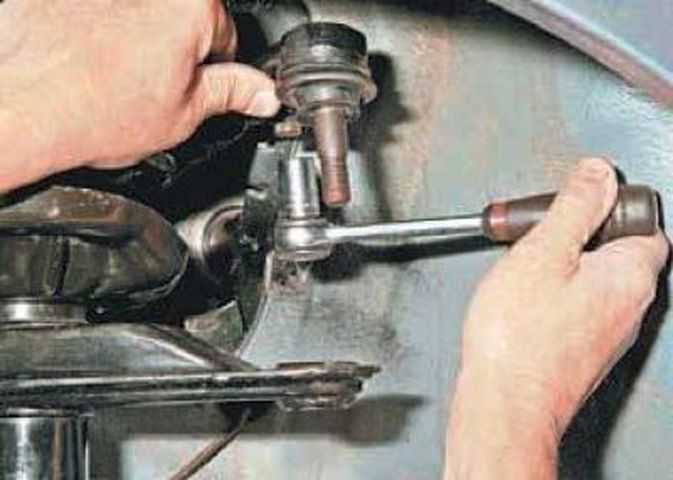

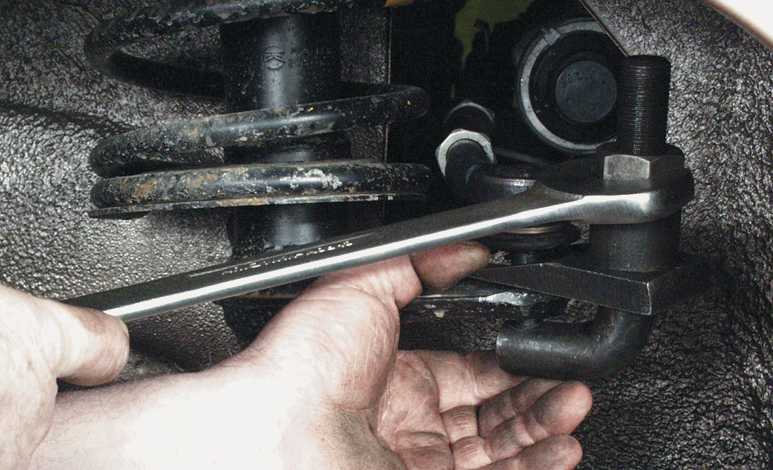

6. Установите лапку ключа под рычаг поворотного кулака, а движущуюся часть на торец шарового пальца наконечника. При этом он должен попасть в специальный округлый паз движущейся части ключа.
7. Медленно накручивайте гайку на корпусе ключа, движущаяся часть при этом подаёт соответствующее усилие на шаровой палец.

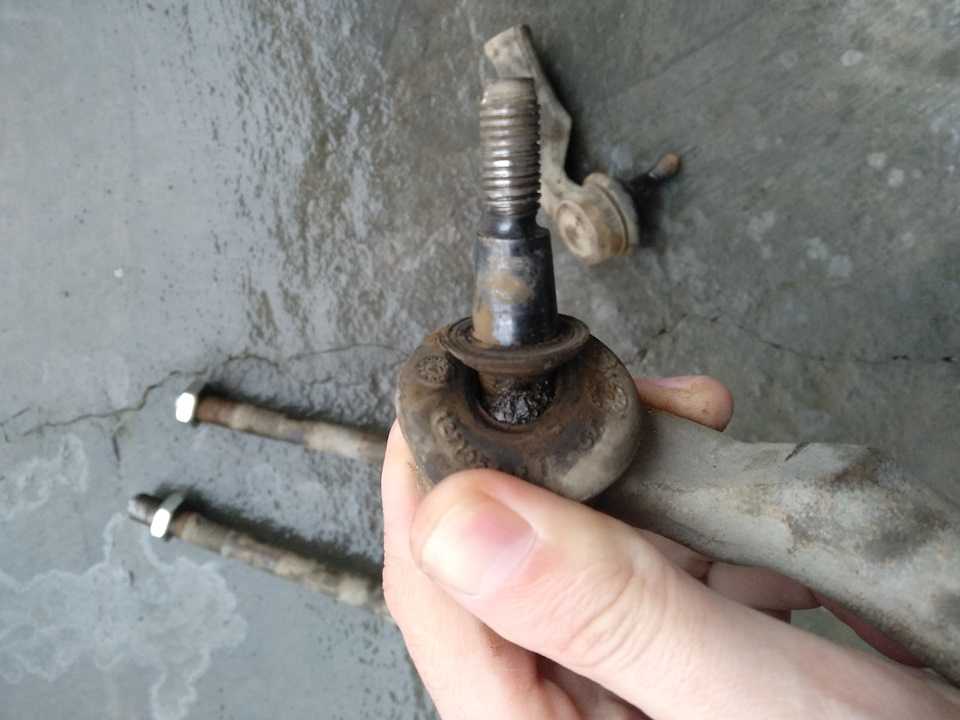

8. После того как наконечник удалось вытащить из поворотного кулака, далее для полного демонтажа его достаточно выкрутить.

Важно! Для демонтажа рекомендуется повернуть руль в противоположную от наконечника сторону. Это позволит выдвинуть узел наружу, что в разы облегчит все манипуляции.

Как снять наконечник рулевой тяги без съёмника

Нередко для снятия наконечника у водителя под рукой специального ключа не оказывается, в таком случае его можно просто аккуратно выбить.

Для этого потребуется небольшой лом или фомка, а также резиновый молоток. После выкручивания гайки рулевого наконечника вместо съёмника под рычаг поворотного кулака следует установить заточенную часть лома или фомки.

Слегка надавливая на созданный рычаг, нужно несколько раз ударить молотком по боковой части рычага поворотного кулака. Выбивать деталь нужно аккуратно, чтобы не повредить её и смежные составные рулевой тяги. После того как палец наконечника высвободится, далее узел можно извлечь без особого труда.

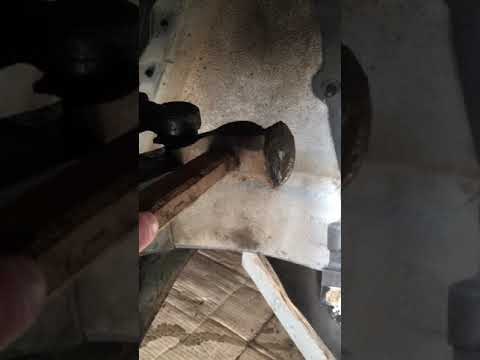

Видео: снятие рулевого наконечника без съёмника

Проблемные случаи и их решение

Основной причиной демонтажа данного узла является крупная поломка. Наиболее часто главная причина дефекта выявляется только в ходе снятия, что создаёт для водителя немало проблем, так как экстренное восстановление транспортного средства может затянуться на неопределённый срок. При этом при неправильном их решении велик шанс повредить и прочие узлы авто.

Сорванная резьба

Одной из наиболее сложных проблем, связанных с рулевым наконечником, считается повреждение винтовой резьбы. При этом крепёжный болт может как прочно прикипеть к резьбе, что ухудшает его снятие, так и практически не фиксировать деталь. Возникает поломка по ряду причин, среди которых халатность при установке на заводе или в автосервисе и т. д.

Устранить такой дефект не просто, наиболее часто для этого гайку снимают, а на месте сорванной резьбы нарезают новую. Такое решение позволяет на годы устранить необходимость замены наконечника, обеспечив ему оптимальную работу. Если создать новое резьбовое соединение не удаётся, можно воспользоваться временным решением. Для этого шаровой палец приваривают к рычагу поворотного кулака. При этом рекомендуется провести замену рулевого наконечника как можно скорее.

Видео: как восстановить сорванную резьбу

Изменение формы деталей

Если во время эксплуатации авто или демонтажа наконечника деталь подверглась механическому повреждению, её рекомендуется заменить на новую во избежание экстренной поломки. Однако при всевозможных изменениях формы, которые не затронули шаровой палец и шарнирное соединение, его можно устанавливать обратно. При этом рекомендуется первое время автомобиль подвергать повышенному вниманию, чтобы дефект не вызвал поломки прочих деталей.

Ржавчина

Нередко именно ржавчина становится главной проблемой автомобилиста, связанной с рулевым наконечником. При обильной коррозии достать его без специальных мер практически невозможно. Кроме того, коррозия является основной проблемой повреждения шарнирного соединения, что нередко и является главным предусловием для ремонта рулевого узла.

Снимать отложения коррозии следует при помощи специальных растворителей. Для этого деталь нужно обильно обработать средством WD-40, оно не только снимает накипь, но и создаёт защитный слой для повреждения металла влагой в дальнейшем. Если WD-40 под рукой нет, убрать ржавчину можно при помощи любого органического растворителя. Для этого применяют скипидар, дизельное топливо, бензин и т. д.

Профилактика неисправностей

Профилактика каких-либо неисправностей рулевого узла авто достаточно проста. Самым эффективным способом избежать любой поломки является своевременное и периодическое проведение полного технического осмотра машины. Только это поможет выявить любые дефекты, которые и приводят к поломкам. Для этого рекомендуется не менее 1 раза в год посещать специализированные ремонтные мастерские, при ежедневном использовании машины рекомендуется это делать не реже 2 раз в год.

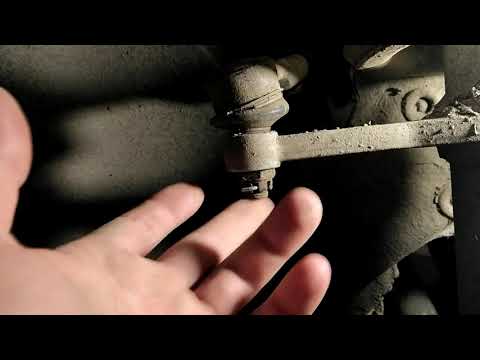

Видео: диагностика рулевой тяги и наконечника

Демонтаж рулевого наконечника — это не сложный, но достаточно специфический процесс. Он обязательно требует от водителя определённых навыков, а также сноровки, без которых процедура может негативно сказаться на прочих узлах и агрегатах, поэтому, если вы не уверены в своих силах и знаниях, починку наконечника следует доверить сервисному центру, иначе всевозможных убытков не миновать.

Замена рулевого наконечника на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Рулевые наконечники – основа рулевой тяги, они выполнены в форме шарнира который запрессован в корпус, данный шарнир вставляется в отверстие поворотного рычага стойки и при повороте руля, этот шарнир двигает колесо в нужную вам сторону и тем самым автомобиль поворачивает.

Примечание!
Для замены наконечников, требуется запастись: Специальным съёмником который идёт специально для шаровых шарниров, а так же всеми ключами которые есть в вашем арсенале и пассатижами с отвёрткой!

Краткое содержание:

• Замена рулевого наконечника
• Дополнительный видео-ролик

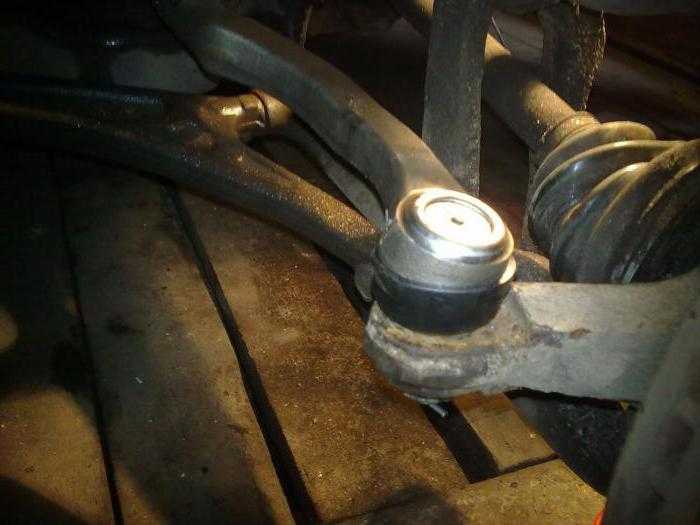

Где находится рулевой наконечник?
Как мы уже сказали он состоит из корпуса и из шарового шарнира, шарнир же у наконечника вставлен в отверстие (Указан синей стрелкой), чтобы легко найти его, придётся снять колесо с автомобиля и взглянуть на телескопическую стойку, чуть ниже на фотографии было указано красной стрелкой, расположение наконечника рулевой тяги в ходовой части автомобиля.

Когда нужно менять рулевой наконечник?

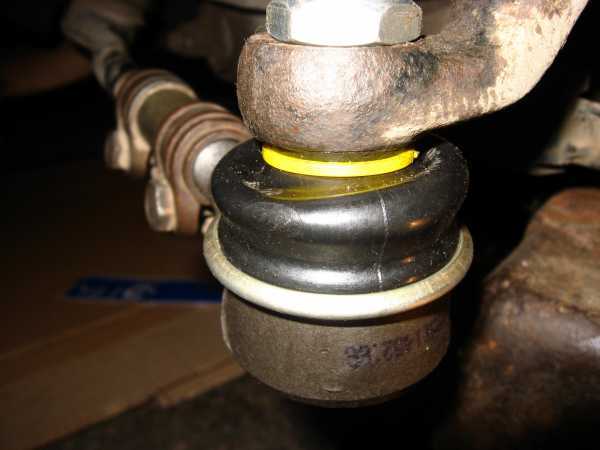

У наконечника есть пыльник, для наглядности мы его указали зелёной стрелкой на фотографии выше, если данный пыльник будет порван, то сразу же не думая меняйте наконечник, даже если он ещё по вашему мнению находится в хорошем состоянии, то через некоторое время он всё же выйдет из строя и чум скорее вы его замене, тем будет лучше, при порванном пыльники в шарнир забивается грязь и вода попадает, из-за этого быстро вымывается смазка и вместо неё частички грязи появляются в шарнире, из-за этого появляется люфт у руля, он начинает вибрировать и автомобиль гораздо хуже начинает отзываться при повороте рулевого колеса у автомобиля.

Примечание!
Наконечники приходят в негодность из-за нескольких причин, первая это когда рвётся пыльник, вторая это от времени, вить при езде у шарового шарнира происходит трение между ним самим и отверстием в которое он вставляется (В стойку), ну и третья причина это недостаточное количество смазки которую толком не положил производитель или которая просто высохла и смылась от времени!

Примечание!
Прежде чем менять наконечник, убедитесь действительно ли именно это вашему автомобилю и нужно, для проверки наконечника на предмет люфта проделайте следующую операцию, загоните автомобиль на смотровую яму и возьмитесь рукой за рулевую тягу (На ней ещё рулевой наконечник находится) и пошатайте усилием руки рулевую тягу (Вниз, вверх), в то время когда шатать тягу будете, смотрите на шаровой шарнир рулевого наконечника, если он будет шататься (Люфт иметь) то в таком случае смените рулевой наконечник, в ближайшее время на новый (Другой наконечник, точно таким же образом проверьте), если оказалось такое что оба наконечника исправны и работают нормально, а люфт у руля всё равно присутствует, то смотрите на рулевую рейку возможно она виновата в этом люфте!

Снятие:
1. Объясним кратко вить в замене рулевого наконечника нет ничего сложного, особенно когда под рукой есть съёмник, ну что же начнём, в начале снимите колесо (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле») с автомобиля, затем возьмите смазку WD-40 или что то наподобие неё и очистите щёточкой гайку, которая крепит шарнир рулевой тяги к поворотному рычагу и взяв пассатижи, выньте шплинт которая не даёт этой гайки отвернуться (Он указан красной стрелкой), а когда он будет вынут, полностью открутите гайку и снимите её (Указана синей стрелкой) и при помощи спец. съёмника выпрессуйте палец шарового шарнира из отверстия в который он входит (см. маленькое фото) и затем ослабив гаечным ключом гайку (Указана зелёной стрелкой) за счёт которой наконечник к рулевой тяги крепится, выверните после чего наконечник провернув его рукой против часовой стрелки (При выворачивании обязательно подсчитывайте, сколько наконечник сделает оборотов, новый на точно такое же количество закручивайте).

Примечание!
Если вдруг вам будет нужно поменять пыльник у рулевого наконечника или набить в него по больше смазки, тогда снять будет нужно его следующим образом, сперва металлическое кольцо нужно будет снять вдоль пальца шарового шарнира (см. фото 1), затем поддев отвёрткой, снимите стопор который держит пыльник на шарнире (см. фото 2) и можете смело после чего снимать сам пыльник с шарнира и набивать в шарнир смазку, только обратно подсоединяйте пыльник так, чтобы он в паз встал и плотно закрепите его, чтобы под него не попала не грязь не влага!

Установка:
Наконечник на рулевую тягу ставится в обратном порядке снятию и чтобы развал не особо сбился, заверните его на прежнее обороты как это было сказано ранее.

Дополнительный видео-ролик:
Более подробно понять как производится замена рулевого наконечника на таком автомобиле как Лада девятой модели, вы можете в ролике, который расположен чуть ниже:

Диагностика и замена рулевых наконечников

Содержание

1. Диагностика
2. Способы определения неполадок
3. Последовательность выполнения замены наконечников рулевых тяг

Автовладельцы знают насколько актуально своевременное проведение технического обслуживания и ремонта транспортного средства. Одним из распространенных ремонтных мероприятий является замена рулевых наконечников. Выполнить процедуру можно самостоятельно, ведь последовательность всех действий не отличается сложностью, да и подходящий инструмент есть в арсенале каждого водителя.

Диагностика

Стоит отметить, что этот элемент является слабым местом в системе рулевого управления любого автомобиля. Деталь является частью конструкции рулевой тяги. Но, сама тяга редко выходит из строя, а вот ее наконечник следует менять после 35-45 тыс. км пробега. Эта цифра приблизительна, и зависит от характера эксплуатации транспортного средства, состояния дорожного покрытия и качества изготовления самой детали.

Диагностика рулевой системы автомобиля не отличается сложностью, поскольку большинство неисправностей проявляется еще на начальной стадии, информируя водителя о наличии проблемы нарушением управления.

К распространенным симптомам, свидетельствующим о неполадках с рулевым управлением относятся:

1. Неравномерный износ протектора шин, при этом покрышки стираются намного быстрее.
2. Появление сторонних шумов в передней части транспортного средства. Стоит отметить, что этот симптом является общим для большинства поломок ходовой части автомобиля. Однако, он является прямой предпосылкой к проведению диагностики подвески и рулевой системы авто.
3. Вибрация и биения рулевого колеса, которые особенно ощутимы в момент выполнения различных маневров.
4. Проблемы с управлением автомобиля (увод в сторону, нарушение траектории движения, затрудненное вращение руля и его запоздалый отклик на усилие прикладываемое водителем).

Заметим, что описанные симптомы могут являться не только свидетельством износа наконечников, вполне возможно, что повреждены элементы рулевой рейки, а также детали подвески. Конструкция наконечников представлена обыкновенным шарнирным соединением, износ которого негативно отражается на работе всего рулевого механизма. Правильно определить неисправность можно и самостоятельно, без применения сложного диагностического оборудования.

Способы определения неполадок

Основным методом диагностики является визуальный осмотр состояния элементов. Под этим понятием большинство владельцев транспортных средств подразумевают, что проблемную деталь необходимо снять. Но, делать это не обязательно. Чтобы осмотреть, например, правый наконечник, нужно максимально вывернуть руль в противоположную сторону.

Осмотр начинается с обследования защитных резиновых пыльников, которые не позволяют грязи и различным абразивным частичкам проникать внутрь шаровых шарниров. Их повреждение является свидетельством необходимости проведения процедуры замены наконечников рулевых тяг.

Переходим к следующему этапу диагностических мероприятий. Для этого необходимо поддамкратить одну из передних сторон транспортного средства, чтобы колесо находилось в свободном положении и не касалось земли. Находим элемент и дергаем его рукой из стороны в сторону.

Если деталь не изношена, должен полностью отсутствовать люфт, в противном случае, наконечник подлежит замене. Заметим, что менять их необходимо с обеих сторон, иначе проведение ремонтных мероприятий может не принести ожидаемого эффекта. Лучше сэкономить на автосервисе и самостоятельно установить комплект, чем менять их по одному.

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

• необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
• место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
• удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
• выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
• к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
• перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
• новый наконечник устанавливается в обратной последовательности;
• после замены детали устанавливаем колесо на место и убираем домкрат;
• аналогично меняется наконечник рулевой тяги с противоположной стороны.

Важно! После проведения замены наконечников рулевых тяг необходимо посетить ближайшее СТО и провести процедуру «развал-схождения», поскольку любые ремонтные мероприятия системы рулевого управления обязательно сбивают эти настройки. Стоимость деталей зависит исключительно от фирмы-производителя. Нельзя с уверенностью утверждать какая из деталей прослужит дольше: оригинальная либо ее аналог? В любом случае, не стоит пренебрегать проведением ежегодного ТО и своевременно менять расходные материалы и детали, эксплуатационный ресурс которых приближается к завершению.

Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать.

Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.Оглавление:Как снять рулевой наконечник без съемника

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

• Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
• Снимаем колесо. Для этого откручиваем крепежные болты.
• Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
• После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
• Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
• Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
• Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
• После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги. При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
• Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый. Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
• Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Всё о рулевых тягах и наконечниках

Рулевые тяги соединяют рулевой механизм и колесо, именно через них водитель передает поворачивающее усилие от рулевого механизма на колеса.

Проблема только в том, что рулевой механизм закреплен на кузове неподвижно, а колеса подвешены упруго и во время движения перемещаются в трех плоскостях. Как соединить подвижные колеса и неподвижно закрепленный рулевой механизм?

К штоку рулевой рейки тяга крепится с помощью внутреннего наконечника, к средней тяге трапеции — с помощью шарнирного соединения. С рычагом поворотного кулака тяги соединены через внешний рулевой наконечник. Внутренние наконечники и шаровые соединения обеспечивают подвижность тяги в вертикальной плоскости — иначе тяги выламывались бы, когда автомобиль едет по неровному покрытию. Внешний наконечник обеспечивает подвижность тяги и колеса в любой плоскости — так привод может нормально работать на поворотах, ямах без ущерба.

Рулевые тяги и наконечники

Устройство наконечника напоминает строение человеческого сустава: сфера пальца вращается внутри полусферического корпуса с тефлоновой, капролоновой втулкой или смазкой, которая нивелирует трение металлических элементов и позволяет пальцу отклоняться на определенный угол. Весь шарнир защищен резиновым пыльником. Такая конструкция позволяет точно соединить неподвижные и подвижные элементы рулевого привода.

Вообще, рулевой наконечник — надежный, износостойкий элемент: пальцы изготавливают способом литья или штамповки из специальных сталей, шаровые части тщательно шлифуются, в качестве вкладышей используются износостойкие антифрикционные материалы, корпус отливают под давлением и анодируют, чтобы дополнительно защитить от коррозии. О тяге и говорить нечего.

Так почему же эти надежные элементы время от времени вынуждают водителей ехать на СТО?

Схема работы наконечника рулевой тяги

Как и почему ломаются рулевые тяги

Сами по себе рулевые тяги не изнашиваются никогда, ну разве что авто простоит вечность на улице и попросту сгниет. Обычно тягам “помогает” водитель: резко влетел на бордюр на скорости, ударился о камень — тяга погнулась. Собственно, коррозия и деформация — это и все возможные неисправности рулевых тяг.

Большой выбор рулевых тяг

Перейти

Однако погнутые тяги становятся причиной других неприятностей — нарушается развал-схождение, угол поворота колес, разрываются пыльники наконечников или вырывает весь наконечник. Поэтому если вы наскочили на что-то внушительное, на всякий случай поезжайте на СТО и проверьте геометрию тяг. Если погнулась одна тяга, заменить придется обе.

Почему разрушаются рулевые наконечники

Состояние рулевых наконечников зависит от одного фактора — водителя: как он ездит, с какой скоростью, насколько тщательно следить за системой рулевого управления. Ну и еще от состояния дорог, потому что от “внезапно влететь в яму в темноте” не застрахован никто.

Поэтому первый враг рулевых наконечников — “прекрасные” дороги и водитель, который по ним ездит. Из-за сильных ударов не только тяги гнутся, но и банально ослабляется фиксирующая гайка — чем это чревато, понятно. Кроме того, сильный удар разрывает пыльники, смещает сферу, и та, в свою очередь, разбивает втулку.

Разорванный пыльник — враг номер два. Да-да, снова пыльник (иногда складывается впечатление, что это вообще самый важный элемент в системе). Через разорванный пыльник в шаровую попадет вода и грязь, металлические элементы ржавеют, грязь действует как абразив, а вода постепенно вымывает смазку.

Как проявляются неисправности наконечников?

Мы уже не раз упоминали, что неисправности разных элементов и узлов рулевого управления могут проявляться одинаково: люфтами, стуком, вибрациями, тугим или разболтанным рулем, биением в руль.

Предположить, что что-то неладно именно с рулевыми наконечниками можно, если:

• при движении “отдает” в педаль газа;
• негромко и дробно стучит в области колес при повороте руля и когда автомобиль едет по неровной дороге;
• руль крутится слишком легко;
• никак не удается отрегулировать развал-схождение.

Чтобы на 100% убедиться, что наконечники износились, нужно приподнять авто или поставить на яму и покачать тяги вверх-вниз — зазор не должен быть больше 1,5 мм. Можно попросить друга покрутить рулем и понаблюдать за ходом наконечника — он не должен болтаться в посадочном месте.

ВАЖНО! Некоторые водители до сих пор рискуют не менять рулевые наконечники, а реставрировать их. Бесспорно, сейчас это очень технологичный процесс. Однако мы не советуем восстанавливать такую важную деталь. Дело в том, что мастерские меняют втулку — т.е. “набивают” новый антифрикционный материал (втулка рассчитана под новую сферу). А рабочая поверхность сферы пальца, тем временем, уже износилась. Чтобы подогнать полусферу и сферу, новую втулку поджимают. Получается, что на холодной машине руль туговат, а на разогретой наконечник все равно стучит. Одним словом, овчинка выделки не стоит.

Меняем рулевые тяги и наконечники

Итак, мы убедились, что наконечники ушатались. Или тяги погнулись. Или и то, и другое. В общем, менять придется.

Как это сделать:

1. Вначале поддомкрачиваем автомобиль, снимаем передние колеса, блокируем руль.
2. Ослабляем фиксирующую гайку, которой наконечник прикручен к тяге.
3. Если есть шплинт, снимаем его с гайки пальца наконечника (шплинт — это фиксирующий элемент, похожий на женскую заколку-невидимку).
4. Откручиваем гайку, которая крепит наконечник к поворотному кулаку (на пальце).

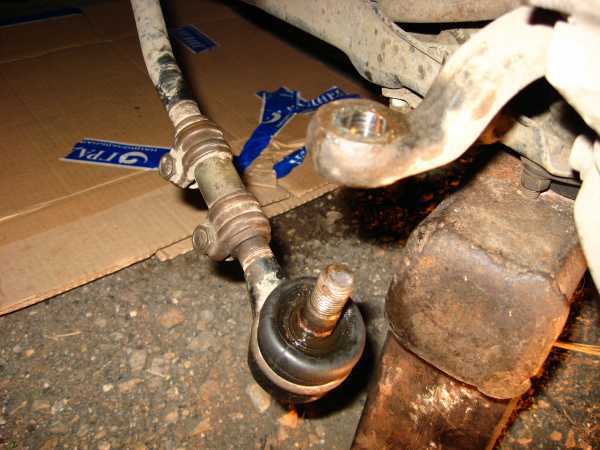

Наконечник без гайки

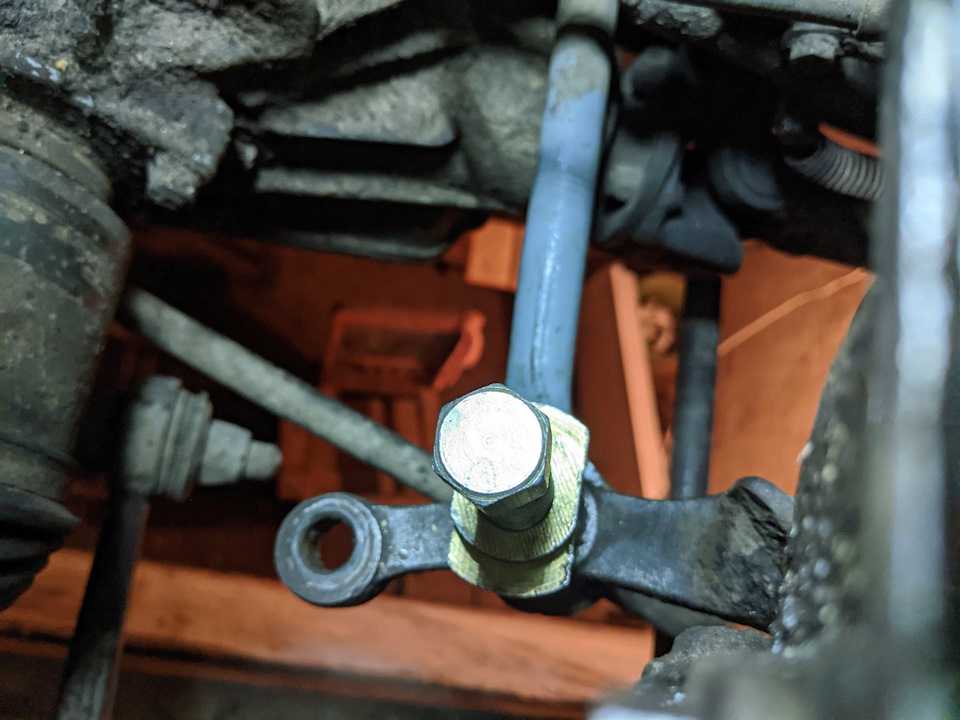

5. С помощью съемника для шаровых и выдавливаем рулевой наконечник: разъем съемника максимально плотно загоняем под резинку наконечника и подтягиваем гайку до упора. Если палец сидит очень плотно, можно аккуратно постучать по ушку рычага молотком. Если съемника не оказалось, есть план Б: берем молоток и ломик (или второй молоток) и проделываем все то же самое.
6. Прежде чем снять наконечники с тяги, поставьте на ней метки — когда вы будете ставить новые элементы, метки подскажут, до какого уровня нужно накрутить новый наконечник. Это нужно для того, чтобы вы смогли нормально доехать до СТО и отрегулировать развал-схождение.

Есть и более простой способ отметить положение наконечников — просто посчитайте количество оборотов, когда скручиваете их, и запомните.

7. Дальше снимаем пыльники, откручиваем тяги от рейки.
8. Новые тяги и наконечники устанавливаем в обратном порядке, предварительно смазав резьбу на тягах и пальце.

Большой выбор рулевых тяг

Перейти в магазин

NB! Замена рулевых тяг и наконечников — это только полдела. После этого обязательно нужно отрегулировать развал-схождение. Если не отрегулировать развал, неравномерно изнашиваются шины, некорректно работает ходовая и автомобилем сложно управлять. Запомните: любое вмешательство в рулевое и ходовую требует последующей регулировки развала!

Как видите, заменить тяги и наконечники самостоятельно не так уж и сложно. Но только если:

• у вас есть необходимый специнструмент;
• вы купили качественные наконечники и тяги.

Если нет — лучше не заморачивайтесь и поезжайте на СТО, где вам оперативно установят рулевые тяги “без шуму и пыли” (с).

Как снять рулевой наконечник без съемника? есть такой способ

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.
В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

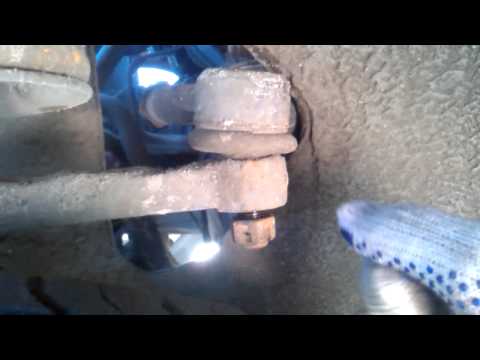

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Наконечник рулевой тяги
Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Рекомендации

1. Замена рулевого наконечника или замена рулевых тяг и наконечников не является сложной процедурой, однако требует определенных навыков и инструментов. Также важно после замены отрегулировать развал-схождение. Если этого не сделать, шины будут изнашиваться, руль может стоять криво в нулевом положении и т. д.
   Рекомендуем также прочитать статью о том, как сделать развал-схождение своими руками. Из этой статьи вы узнаете, как делается развал в условиях обычного гаража, а также на что обратить внимание в рамках выполнения данной процедуры.
2. Также добавим, что некоторые владельцы в целях экономии предпочитают реставрацию рулевых наконечников полной замене на новые детали. Опытные специалисты не рекомендуют этого делать! Восстановление сводится к замене втулки методом запрессовки туда нового антифрикционного состава.
   На восстановленных наконечниках рабочая поверхность сферы пальца все равно остается изношенной. Для подгонки сферы и полусферы новую втулку попросту поджимают. В результате руль «на холодную» сначала тугой, однако в процессе езды деталь нагревается и наконечники стучат.
3. При выборе рулевых тяг и наконечников оптимально использовать оригинальные запчасти или детали, не уступающие по качеству. Приобретение более дешевых аналогов на начальном этапе позволяет сэкономить, однако, срок службы наконечников в дальнейшем может сильно разочаровать. Результат — снова потребуется заменить рулевой наконечник через 20-30 тыс. км пробега.

Для чего нужны рулевая тяга и рулевой наконечник

Как заменить наконечник и пыльник рулевой тяги

В системе управления автомобиля рулевая тяга необходима для передачи усилия (вращения) руля на поворотные кулаки колес. Шарниры наконечников рулевых тяг обеспечивают свободное вращение всех подвижных деталей привода. Усилие на колеса, соответствующее заданному углу поворота передает непосредственно привод.

Сложный механизм конструкции системы рулевого управления объясняется тем, что при поворотах каждому колесу необходимо задать разный угол. Если бы угол поворота был бы одинаковым, то при маневрах возникало бы скольжение внутреннего колеса, приводящее к износу самой резины и снижению управляемости машины.

Разный угол поворота достигается благодаря особой конструкции части рулевого управления автомобиля, включающей в себя тяги, шарниры и поворотные рычаги. Угол поворота напрямую зависит от угла наклона рычагов.

Признаки о выходе из строя

Проверка рулевых наконечников должна быть выполнена сразу после того, как появилось ухудшение качества управления автомобилем. Если вам стало тяжелее управлять своей машиной, это может быть признаком износа или поломки наконечников или одного из них. Также о проблемах свидетельствует глухой звук при каждом повороте, ощутимая отдача в руль малейших дорожных неровностей.

Пыльник рулевого наконечника предназначен для защиты шарового соединения от внешней среды, по этому, его повреждение способствует выходу из строя данной детали.

Следует отметить, что первичный осмотр можно выполнить и самостоятельно, что поможет хотя бы определить, где проблема. Для этого следует знать, как проверить рулевые наконечники самому. Эта операция выполняется двумя людьми. Автомобиль нужно загнать на смотровую яму, установить на стояночный тормоз и выключить зажигание. Одному человеку нужно сесть в салон и покрутить руль в разные стороны, а другой в это время должен находиться под машиной и следить за ходом наконечника. Наличие люфта очень просто обнаруживается визуально (покачивая колеса). Кроме люфта также нужно проверять целостность защитных пыльников и надежность крепления к поворотным рычагам.

В связи с плохим качеством наших дорог, рулевые наконечники считаются расходными запчастями, поэтому их периодическая замена – обязанность владельцев всех видов автомобилей.

Не забывайте что после замены рулевых наконечников регулировка сход развала колес является обязательной процедурой.

Для некоторых моделей машин производятся ремонтируемые наконечники, в которых можно просто менять вкладыши и ездить дальше.

Как снять рулевой наконечник без съемника

Как устроен рулевой карданчик, обзор неисправностей и инструкция по его замене

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки. Снимаем колесо. Для этого откручиваем крепежные болты. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.

Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

https://youtube.com/watch?v=IO%2520

Бывают» случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Устранение деформации деталей

При изгибе любого элемента есть два пути:

• Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
• Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Замена наконечника

Если рулевая тяга оборудуется двумя наконечниками, то желательно менять их оба — как правило, они выходят из строя одновременно. Процесс замены наконечников в общих чертах выглядит следующим образом.

1. Необходимо с помощью домкрата поднять колесо, рулевой наконечник которого планируется заменить. Под машину нужно установить подставку («козла») для безопасности процедуры. Под заднее колесо, противоположное тому, где меняется наконечник, нужно установить башмак. Затем нужно снять переднее колесо.
2. С помощью пассатижей и отвертки нужно вынуть шплинт, фиксирующий гайку наконечника. Затем ее нужно открутить гаечным ключом. Если шплинт заржавел и не вынимается, можно попробовать открутить гайку торцевым ключом.
3. Нужно демонтировать наконечник. Сделать это будет проще, использовав WD-40. Она удалит грязь и ржавчину и на короткий период смажет крепление. Необходимо смазать фиксирующий палец наконечника смазкой и подождать 10-20 минут.
4. Установите съемник рулевой тяги и, подтянув гайку, ударьте молотком по поворотному рычагу съемника. Нескольких ударов обычно хватает для ослабления крепления. Далее коронная гайка откручивается.
5. Окончательно демонтируйте наконечник. Если с этим возникают проблемы — опять-таки используется WD-40.
6. Далее устанавливается новый наконечник, сборка происходит в обратной последовательности. Все гайки необходимо шплинтовать, дабы избежать их выпадения из-за вибрации во время последующей эксплуатации автомобиля.

Если съемника нет, то для демонтажа придется использовать молоток и монтировку. Сначала нужно ослабить коронную гайку с помощью гаечного ключа, затем следует ударить по ней тяжелым молотком 2-3 раза. Удары ослабят гайку и ее можно будет окончательно открутить. При этом нужно быть очень осторожным во время ударов, так как промах может повредить другие детали рулевого управления. Да и сами вибрации из-за ударов вредны для рулевой рейки. Поэтому перед заменой наконечников лучше все же разориться на съемник — он обойдется дешевле, чем последующая замена рулевой рейки.

Необходимые инструменты

Для замены наконечника рулевого управления необходимо подготовить следующие инструменты и приспособления:

• домкрат;
• балонный ключ для откручивания крепежных болтов колеса;
• молоток;
• лом или монтировку;
• щетку по металлу для очистки деталей;
• смазку WD-40;
• штангенциркуль;
• набор головок и рожковых ключей;
• графитовую смазку.

Опытные автомобилисты возят этот набор инструментов в багажнике, в дороге он может пригодиться.

Это интересно: Где находится датчик дроссельной заслонки на ваз 2110

Устройство рулевой тяги

Для чего нужна рулевая тяга? Это составляющая рулевого механизма каждого автомобиля, которая связывает рулевую колонку и колеса (или рулевые кулаки). Без рулевых тяг управление автомобилем было бы невозможным.

Однако это не единственная функция рулевого привода. Также он нужен для предотвращения бокового скольжения управляемой колесной пары. Для этого колеса имеют разные углы поворота. Внешнее колесо должно быть повернуто немного меньше, чем внутреннее. Такая возможность обеспечивается механизмом под названием «рулевая трапеция». Она, в свою очередь, состоит из тяг: правой, средней и левой. Тяги также делятся на поперечные и продольные, что определяется их расположением.

Для чего нужны продольные рулевые тяги

Они связаны посредством шарнира с поворотным рычагом. Это общее устройство рулевого управления всех транспортных средств. Посредством вращения сошки руля средняя тяга трапеции перемещается вправо или влево. При этом через боковые тяги изменяется также угол поворота колес. Если же механизм приходит в негодность, его нужно незамедлительно менять. Однако это технически сложно осуществить, так как расположение данной детали значительно затрудняет ее демонтаж.

За счет поперечных рулевых тяг водитель лучше чувствует систему управления автомобилем. Внутренний наконечник этой тяги связывает внешний шарнир и систему управления. Благодаря полной свободе перемещения шарниров в любых плоскостях достигается превосходная и точная управляемость машиной.

Также на поперечной тяге предусмотрено резьбовое соединение для регулировки. Благодаря такому конструктивному решению есть возможность подстройки положения передней пары колес. Шарнирные наконечники поперечных тяг должны соответствовать более серьезным требованиям, так как от них зависит безопасность транспортного средства во время езды.

Рулевая рейка устроена достаточно просто. Она состоит из двух тяг, соединенных с поворотными рычагами. Шарнирный наконечник – расходный элемент, который изнашивается в зависимости от стиля езды и частоты использования транспортного средства. Ремонт шарового наконечника нецелесообразен, поэтому его меняют целиком. По регламенту производителя ставить новую деталь нужно с периодичностью 35–45 тыс. км пробега. Но очень часто критический износ, проявляющийся в виде стука наконечников рулевых тяг, наступает гораздо раньше этого срока.

Выбирая новые тяги, нужно ориентироваться на требования руководства по эксплуатации и особенности устройства конкретной модели авто. Хорошо зарекомендовали себя не только оригинальные комплектующие, но и произведенные сторонними компаниями.

Несколько советов и рекомендаций

В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

Съемник рулевых тяг и другие особенности процесса замены

После тщательной диагностики, при необходимости, следует приступить непосредственно к демонтажу старой тяги и установке новой. Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Снять рулевую тягу можно и без специального съёмника. Для этого предварительно нужно поднять автомобиль на домкрате и обязательно подставить под днище надёжные подставки, тем самым обезопасив авто от падения. Палец рулевого наконечника нужно смочить жидкостью WD-40 или любой другой проникающей смазкой ещё до начала всех работ

Так как работа выполняется без съёмника эта процедура имеет важное значение, т. к

смазка поможет быстрее снять деталь. Чтобы не ехать после ремонта на СТО для проведения сход/развала нужно обязательно замерить длину наконечника. Теперь можно переходить к снятию наконечника. Для крепления в большинстве случаев используется корончатая гайка и фиксирующий шплинт. Первым делом нужно снять шплинт, а далее с помощью торцевой головки или накидного ключа сорвать с места гайку, откручивать ее полностью не нужно. Главная проблема демонтажа это прикипание крепежа поворотного кулака к пальцу. Для снятия нужен тяжёлый молоток, которым нужно несколько раз сильно ударить по гайке, так чтобы наконечник сорвался с места. После этого можно полностью выкрутить гайку и снять наконечник. Кажется, что метод очень простой и покупать для этого съёмник вовсе не нужно, но использовать молоток и грубую физическую силу можно только в крайнем случае. Если автомобиль оборудован рулевой рейкой, эта деталь может выйти из строя от вибрации из-за сильных ударов. Сразу она не сломается, но каждый такой ремонт резко сокращает срок службы рейки. К тому же можно повредить резьбу наконечника, достаточно один раз ударить по пальцу и практически гарантированно придется отправляться в магазин за новой деталью.

Главная →

Устройство → Ходовая часть → Рулевое колесо →

Предназначение и конструктивные особенности

Данная деталь выполняет важнейшую функцию – передачу двигательного усилия в цепочке «рулевая колонка-управляемые колеса» между деталями с изменяемым углом соприкосновения. Поэтому наконечник рулевой тяги

выполняется в виде шарнирного элемента, имея в конструкции подвижные части. Зависимо от типа и особенностей автомобильной системы управления, в одной машине встречается от четырех до шести наконечников.

Рулевые наконечники в подавляющем большинстве автомобилей отличаются предельной простотой, что обеспечивает высокий уровень их надежности. В целом, данная деталь состоит из восьми основных частей, это:

• корпус, в который встроена полуось;
• шаровый палец, на котором нарезана резьба;
• вкладыш, чаще всего из тефлона, предназначенный для фиксации и ограничения перемещения шарового пальца;
• крышка, которой закрывается корпус устройства, что предотвращает попадание внутрь мусора, способного повредить наконечник;
• чехол из неопрена, который защищает механизм от посторонних предметов со стороны пальца;
• кольцо, с помощью которого чехол фиксируется на пальце;
• пружина, которой чехол крепится к корпусу;
• гайка для пальца.

Практически все рулевые наконечники имеют одинаковую конструкцию, различаясь преимущественно размерами и материалами, из которых изготавливаются их детали.

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

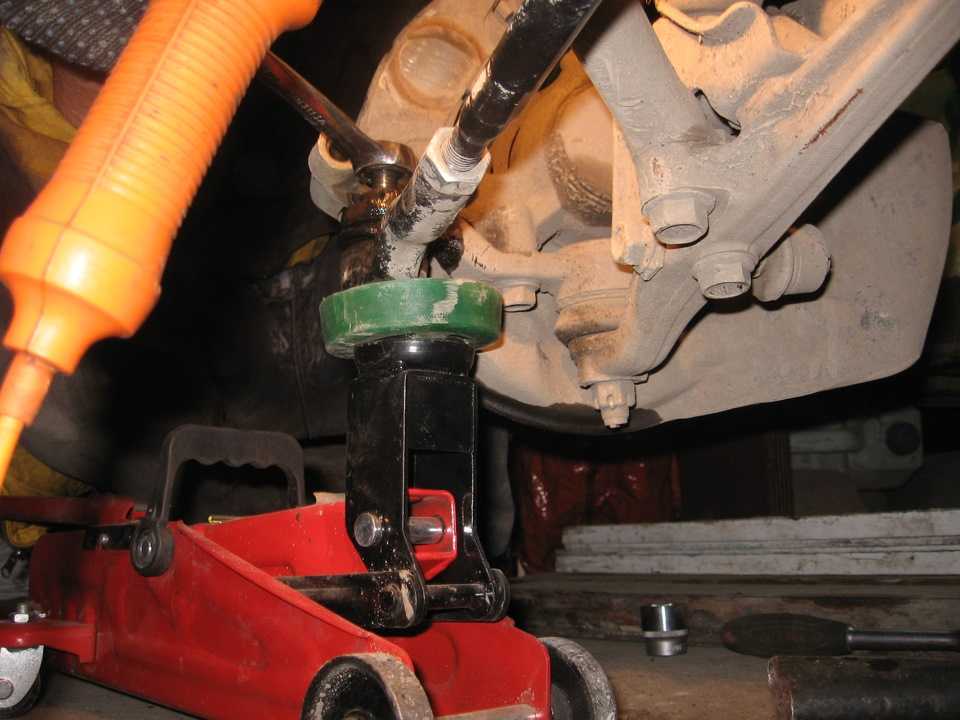

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Устройство наконечников

Рулевой наконечник представляет собой конструкцию, предназначенную для передачи тягового усилия на поворотные кулаки. К поворотному кулаку наконечник крепится через шарнирное соединение, имеющее определенную степень жесткости. С другой стороны наконечник устанавливается на рулевую тягу через жесткое резьбовое соединение.

Непосредственно на самой рулевой тяге находится резьба и контровая гайка, за счет которой подбирается оптимальное положение рулевого наконечника. Резьба на рулевой рейке необходима для фиксации наконечника относительно заводских параметров и сохранения углов сход-развала.

Шаровое соединение на наконечнике надежно защищено резиновым пыльником, внутри которого расположена смазка, требуемая для правильной работы шарового соединения. Смазочные материалы снижают нагрузки на трение при работе узла, а так же защищают частично шаровой механизм от ржавчины, так как защитная функция механизма в первую очередь возложена на резиновый пыльник.

Использование шарнирного механизма в конструкции наконечника обеспечивает несколько важных функций при управлении автомобилем, а именно:

• демпфирование ударов от дорожного покрытия;
• снижение вибраций на рулевом колесе;
• улучшение «информативности» рулевого колеса;
• надежное соединение рулевого механизма с поворотными кулаками.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Восстановление

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Замена рулевых наконечников

своими руками

В этой статье вы узнаете как происходит замена рулевых наконечников автомобиля ВАЗ 2114. И учтет даже самые неожиданные ситуации, которые могут случиться в процессе ремонта. И, к сожалению, довольно много. Чем старше автомобиль, чем больше он эксплуатируется, тем больше изнашиваются его детали. А больше всего пострадают элементы подвески и рулевого управления. Причина этого, конечно же, кроется в качестве дорог. Каждая неровность проходит по элементам автомобиля. А бывают такие неровности, которые сказываются даже на кузове, он начинает деформироваться. Но сейчас не об этом, речь пойдет о рулевом управлении.

Рулевое управление ВАЗ 2114

Впервые подобная схема была применена на автомобиле модели ВАЗ 2108. Это первый автомобиль, имевший передний привод (в отечественном автопроме). Классическая подвеска типа McPherson в сочетании с рулевой рейкой показывает отличные результаты. Если сравнивать по ощущениям, то у переднеприводных машин руль крутится даже на месте очень легко, чем у моделей ВАЗ 2101 — 2107. Кроме того, рулевая колонка разборная на ВАЗ 2114, замена рулевых наконечников обсуждается в статья. Так как при лобовом ударе он складывается и не достает до водителя. Совсем другая история с рулевым управлением той же копейки. Длинный вал соединяет рулевое колесо и редуктор.

В результате лобового столкновения этот вал может проткнуть водителя насквозь. Рулевая рейка в переднеприводных автомобилях крепится к перегородке, разделяющей салон и моторный отсек. Привод осуществляется от штурвала, которым управляет водитель. Движение передается через реечную передачу на две тяги, которые связаны с поворотными кулаками стойки стойки. Эти стержни не сплошные, их большая часть закреплена на подвижном рельсе. Внешние края имеют шаровые шарниры. Соединение с основной частью тяги резьбовое, длину можно регулировать. Теперь о том, как заменить наконечники рулевых тяг на ВАЗ 2114 самостоятельно и быстро.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, данная система состоит из семи…

Стандартный инструмент для замены рулевых наконечников

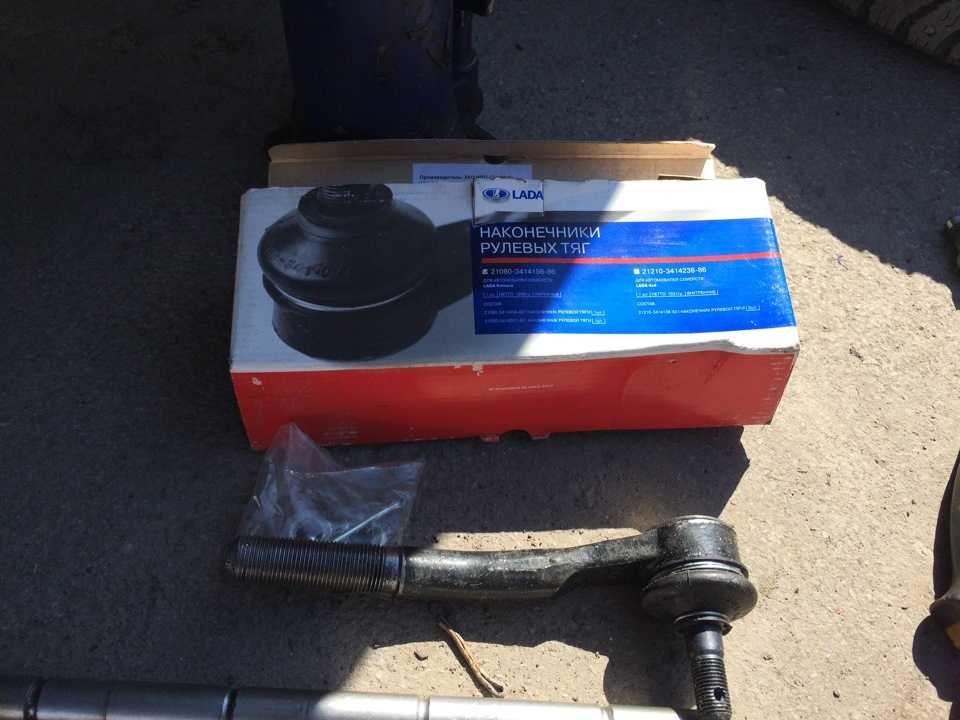

Для замены рулевых наконечников вам потребуется стандартный набор инструментов. Пассатижами и головкой на «19» Отвернуть гайки крепления наконечника к стойке поворотного кулака. Плоскогубцами удобно открывать и вытягивать шплинт, с помощью которого фиксируется гайка на резьбе. Также вам понадобится домкрат, ключи на «17», «24», «27».

Это целый набор инструментов, который можно найти в любом гараже. Но вам недостаточно обладать только этими инструментами. Необходимость иметь некоторые аксессуары можно найти в любом магазине автозапчастей. Давайте подробнее рассмотрим, что еще может вам пригодиться, так как поменять наконечники рулевых тяг на ВАЗ 2114 без специального оборудования вряд ли получится.

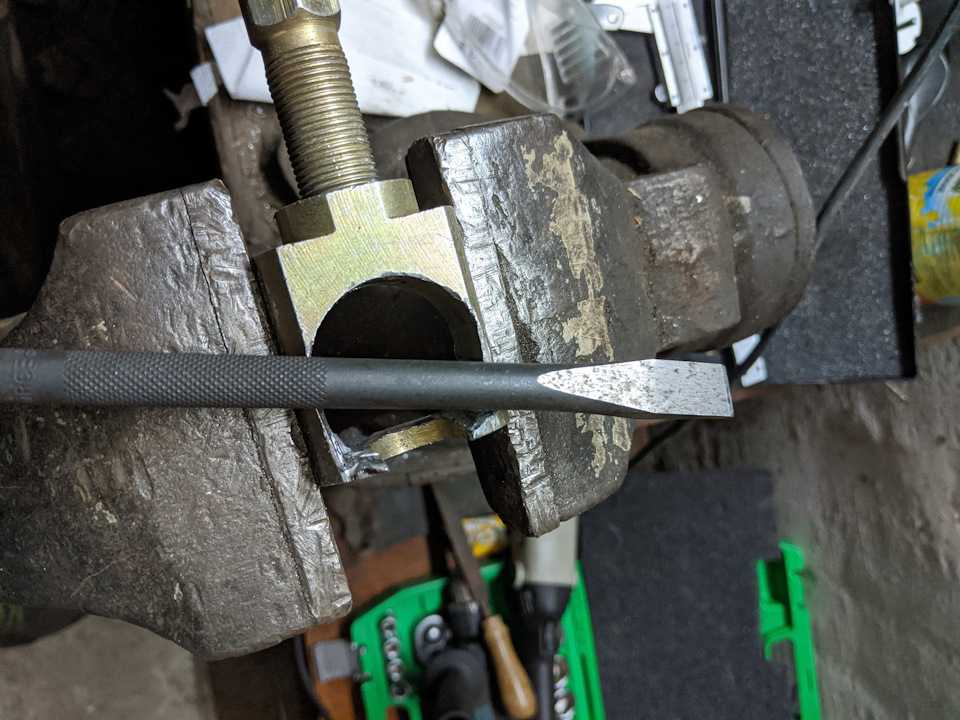

Специальные приспособления

Разумеется, наличие проникающей смазки крайне желательно. Обрабатывать нужно без исключения, все резьбовые соединения в процессе демонтажа не имели проблем с закручиванием саморезов. Также желательно иметь специальный съемник для наконечников. Он состоит из обода, который надевается на поворотный кулак, и болта с шариком наверху, если смотреть на съемник во время снятия наконечника.

Если нет проникающей смазки или она малоэффективна, вполне возможно, вам понадобится газовый баллончик с насадкой. В крайнем случае можно использовать газовую плиту, установленную на кухне. О том, как использовать эти устройства, будет рассказано ниже. Также необходимо иметь штангенциркуль для измерений.

Обучение ремонту

Выбрать автомобиль как можно более прямо, выжать рычаг тормоза до включения задних колес. Под них нужно установить специальные упоры. Желательно сначала ремонтировать с одной стороны, а потом переходить на вторую. Сразу же ослабьте болты, которыми колеса крепятся к ступицам. После этого нужно всю переднюю часть автомобиля поднять над землей так, чтобы было небольшое расстояние от поверхности колеса ВАЗ 2114. Замена рулевых наконечников вывешивается в передней части машины.

Снять колесо, снять руль в правильном направлении. Если изменить наконечник слева, руль поворачивается вправо. И наоборот, при замене правого наконечника колесо переворачивается влево. В таком положении проводить ремонт намного проще. Заранее, желательно за несколько дней до начала работ, нужно нанести проникающую смазку на все резьбовые соединения. Зависит от того, как быстро вы сможете сделать ремонт.

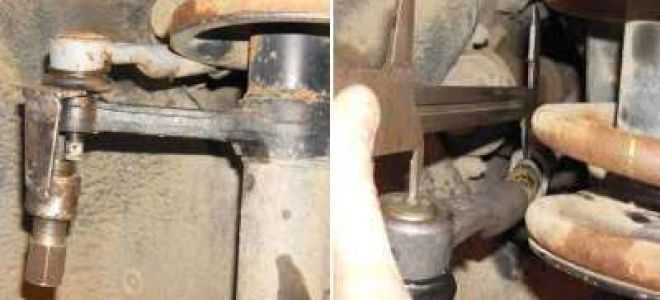

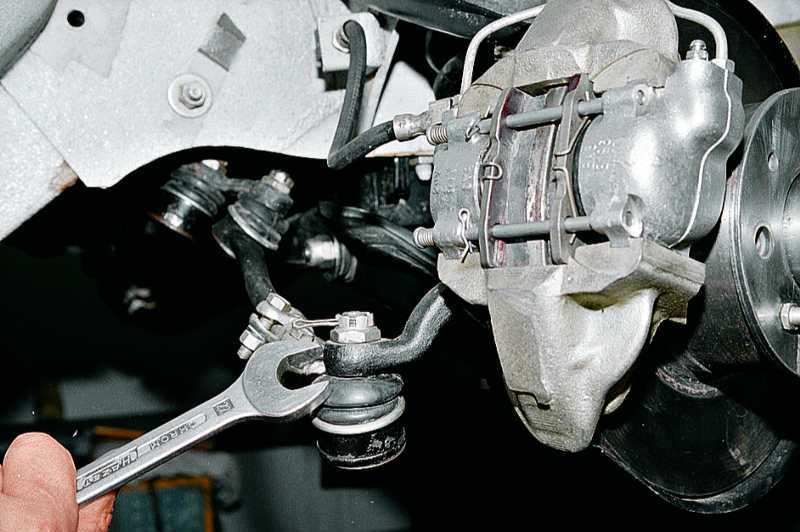

Снятие рулевого наконечника

С помощью плоскогубцев ослабьте штифт и вытащите его. Ключ на «19», закручивая гайку. Если есть возможность, лучше всего впоследствии установить новый шплинт и гайку. После этого наденьте на палец специальный съемник. Убедитесь, что он был установлен правильно, чтобы он не отрывался. Теперь ключом на «17» отворачиваем болт на съемнике. Медленно вращайте его до тех пор, пока кончик пальца не выскочит из поворотного кулака. Но перед этим необходимо ослабить гайки крепления наконечника к основной части рулевой тяги ВАЗ 2114. Замена рулевых наконечников производится в таком порядке.

Если у вас не получилось это сделать, прочтите инструкцию, которая будет приведена ниже. Создайте тщательное измерение расстояния между средним пальцем и началом гайки, которое находится на внешней стороне. Это поможет вам максимально точно настроить проход колес. Учтите, что регулировку желательно производить на СТО, так как точно выставить схождение все равно не получится, будет неравномерный износ протектора шин, увод автомобиля в сторону и прочие «прелести». Но как проверить наконечники рулевых тяг ВАЗ 2114? Достаточно их рукой повернуть, если какое-то заедание или движение шарнира слишком легкое, пора менять элементы.

Что делать, если не получается открутить регулировочную гайку?

Да, на старых автомобилях с большим пробегом это можно наблюдать. Вряд ли каждый водитель следит за состоянием резьбовых соединений, поэтому они со временем изнашиваются и скрутить их становится очень сложно. Приходится прибегать к хитростям, которые только усложняют ремонт. Если не хотите сложностей, то хотя бы раз в год обрабатывайте проникающей смазкой регулировочные гайки на тягах. Но вернемся к ремонту. У вас есть следующее. Сначала нужно открутить болт, который крепит рулевую тягу к рейке. После этого вся конструкция, включая рулевую тягу ВАЗ 2114, вынимается из-под капота автомобиля.

Теперь могу помочь только в нагреве нити. Осуществить это действие на бытовой плите и с помощью газового баллончика. Прогревается вся часть тяги, где есть резьба. После этого следует аккуратно ударить молотком по головке молотком. В итоге вся ржавчина и грязь, что скопилась внутри, осыпались. Резьбовое соединение разбалтывается, гайки легко откручиваются. Кстати, этот прием можно применить к любым болтам, штифты которых невозможно снять обычными методами. Важно отметить, что они не имели плавких элементов.

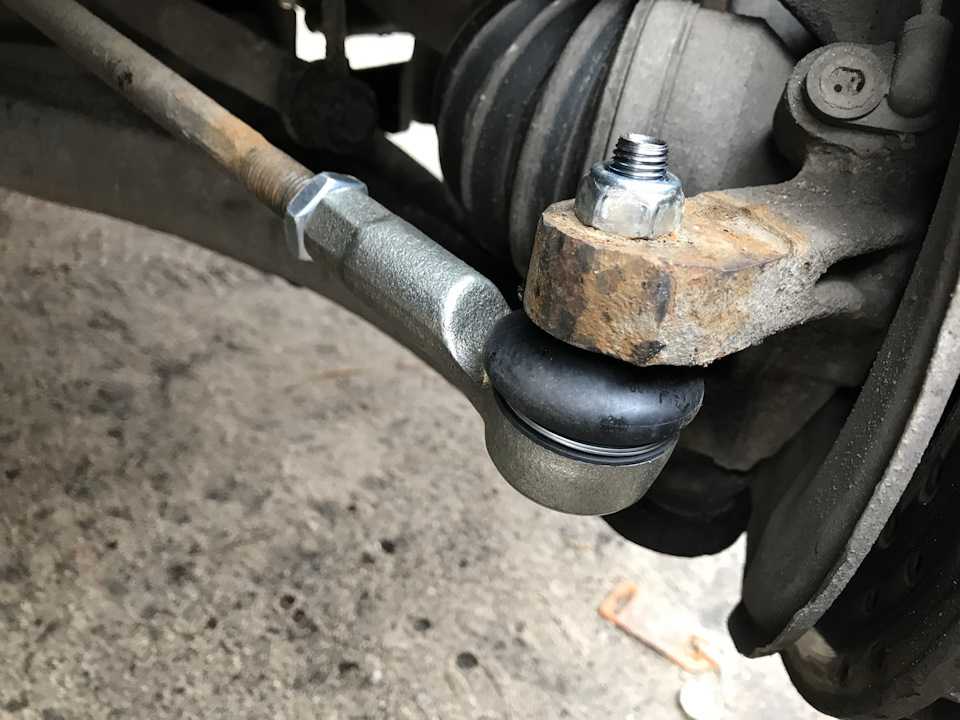

Добавить новый наконечник

Итак, вам нужно знать, какое расстояние было от края регулировочной гайки до оси кончика пальца руля. Только зная это расстояние, можно произвести правильную установку колес относительно друг друга. Сначала накрутите гайку на резьбу наконечника. Затем устанавливается на основную часть тяги. Вернее простая замена рулевых наконечников ВАЗ 2114. Своими руками все можно сделать за час-полтора.

Мотайте его до тех пор, пока расстояние не станет таким же, как было для старых деталей. Герметичность производить после окончательной установки. Положите первый палец на костяшку. Не нужно наполнять его силой, достаточно вручную поставить на место. Закрутите гайку, затяните с требуемым усилием, фиксируете ее положение шплинтом.

Заключение

После всего этого необходимо затянуть регулировочную гайку на рулевой тяге. По этой схеме замена элементов слева и справа. Тем более, что замена наконечника рулевой тяги на ВАЗ 2114 точно такая же, как и на всех переднеприводных автомобилях. Обратите внимание, что в случае снятия полной тяги необходимо снять защитный кожух, который находится над рейкой.

ВЕ: https://tostpost.com/be/a-tamab-l/37827-vaz-2114-zamena-rulyavyh-nakanechn-ka-sva-m-rukam.html

Германия: https://tostpost.com/de/autos/37460-vaz-2114-ersatz-der-spitzen-der-steuerm-nner-mit-ihren-h-nden.html

ES: https://tostpost.com/es/coches/37221-vaz-2114-la-sustituci-n-de-las-puntas-de-sus-manos.html

КК: https://tostpost.com/kk/avtomobil-der/38210-vaz-2114-zamena-rulevyh-nakonechnikov-z-olymen.html

PL: https://tostpost.com/pl/samochody/39728-vaz-2114-wymiana-ko-c-wek-kierowniczych-w-asnymi-r-kami. html

ПТ: https://tostpost.com/pt/carros/39376-vaz-2114-a-substitui-o-da-barra-de-terminais-com-as-m-os.html

TR: https://tostpost.com/tr/arabalar/34690-vaz-2114-direksiyon-yedek-u-lar-n-elleriyle.html

Великобритания: https://tostpost.com/uk/avtomob-l/38614-vaz-2114-zam-na-kermovih-nakonechnik-v-svo-mi-rukami.html

Замена рулевой тяги своими руками. Как заменить рулевую тягу. Производим замену рулевой тяги, ход работы этапы

Рулевая тяга является неотъемлемым элементом рулевого привода автомобиля. Ее основная задача – предотвратить боковое скольжение колес при повороте автомобиля. При правильной работе устройства ведомые колеса машины должны быть повернуты на разные углы, при этом внешнее колесо требуется повернуть на меньший угол, а внутреннее — на больший. Такой привод может состоять из различных скребков — левого, правого и среднего, а также из правого и левого колесных рычагов. В зависимости от модели и типа автомобиля существует довольно много разнообразных приводов, но не все они подходят именно к вашей модели автомобиля. Для этого необходимо внимательно подойти к его выбору, не допустить ошибок при установке, ведь замена рулевой тяги должна производиться строго по конкретному типу машины.

Рулевая тяга, устройство и принцип работы

Хотя в этом составном элементе много конструктивных особенностей для самых разных моделей автомобилей, смысл актуатора остается неизменным. Связь между рычагом нужного механизма и продольной частью осуществляется с помощью шарниров. При повороте сушки средняя тяга перемещается влево или вправо, а колеса поворачиваются в нужном направлении с помощью боковых нагрузок.

Существует также механизм пластинчатого типа, он проще в своей организации и в основном отличается применением двух рулевых тяг, заставляющих колеса автомобиля вращаться в нужном направлении и связанных между собой поворотными рычагами с минимальными усилиями со стороны автомобилиста .

Шарниры или наконечники рулевых тяг, доработанные до ремонта

Наконечники или рулевые шарниры считаются основной частью рулевой тяги. Их основная задача – качественно и прочно соединиться с резьбовыми наконечниками. Они выглядят как полусферические пальцы и очень хрупкие. Возможна замена петель в полном сборе, т. к. они не подлежат ремонту или восстановлению. Обязательно с неприятностями в будущем можно будет заменить рулевые наконечники с двух сторон.

Неисправность рулевой тяги, признаки неисправности рулевой тяги

Основные признаки неисправности можно назвать:

1. Если рулевое колесо непреднамеренно бьется или вибрирует.

2.Если при вождении автомобиля вы слышите незапланированные стуки, чаще всего с правой стороны.

3.Если нехарактерно увеличена спинка руля и водитель чувствует изменения при управлении автомобилем.

4. Если руль тугой на поворотах и ​​встает с управлением.

5. Если при прямолинейном движении движение ТС самопроизвольно отклоняется вправо или влево.

В случае появления одного или нескольких признаков поломки рулевой тяги необходимо как можно быстрее произвести диагностику и последующую замену наконечника в рулевой тяге.

Диагностика рулевых наконечников своими руками

Какой бы ни была операция рулевых наконечников, не обязательно обращаться в мастерскую, каждый автолюбитель может выполнить ее самостоятельно, если в точности следовать приведенной ниже подробной инструкции.

При самостоятельной диагностике необходимо обратить особое внимание на следующие пункты:
1. Если вы видите, что рулевые наконечники смещаются по оси пальца более чем на полтора-два миллиметра, значит, требуется замена наконечника с шарниром.

2. Убедитесь, что хомуты сцепления затянуты с необходимым усилием.

3. Есть возможность проверить степень прочности чехлов, защищающих наконечник шарнира. В случае появления трещин и разрывов корпус подлежит замене.

Самой характерной и самой популярной поломкой руля можно назвать повреждение или износ шарнирного наконечника рулевой тяги.

Для определения неисправностей в управлении вам не потребуется никакого оборудования или инструментов, вам нужно будет только положить руки на руль и «прислушаться» к движению автомобиля. Часто опытные автомобилисты способны сразу обнаружить изменения и нестандартные движения автомобиля.

Существует два способа обнаружения проблем:

1. Когда машина стоит, попробуйте покрутить руль и посмотреть, как реагируют колеса. Если движения руля не совпадают с движениями колес, это явный признак неисправности.

2. Посмотрите, нет ли на крыше порезов, царапин, трещин, отслоений. Если есть, то необходимо его заменить.

Инструменты рулевого помощника

1. Для начала необходимо приобрести тяги, подходящие для вашей марки и модели автомобиля.

2. Намотайте рулевую тягу.

3. Гнилой.

4.ОМкрат.

5. Тапочки.

6. Канцелярский ключ.

7.Жидкость техническая универсальная.

8. Для безопасности.

Замена рулевой тяги своими руками, этапы работы

1. После изменения рулевой тяги нужно переместить машину на смотровую яму, чтобы обеспечить доступ к необходимым механизмам.

2. У дилера поднимаем ручник с последующей его фиксацией.

3. Заблокировать руль и обесточить аккумулятор.

4.Подкапывание автомобиля с помощью домкрата и освобождение места под козлом.

5. Поющие колеса.

6.Откручиваем гайки наконечников и откручиваем их.

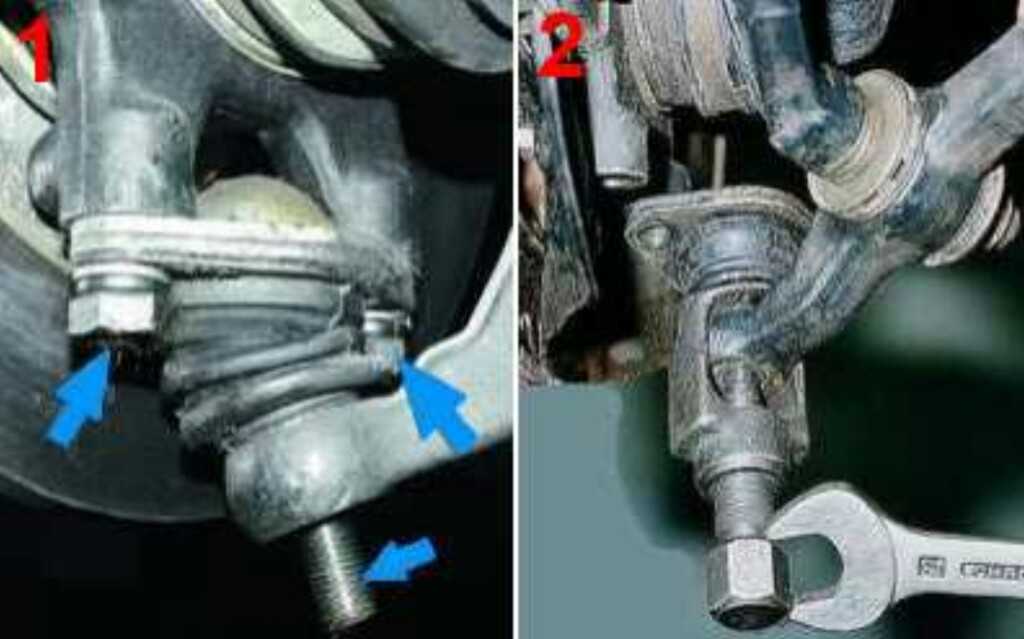

7. Снимите съемник. Бьем молотком по повороту поворотного рычага и затягиваем гайку ближе. Повторяем процедуру, если положение рычага не изменилось.

8. Крышка от муфты рулевого наконечника. Благодаря предварительному отключению аккумулятора возможность попадания на плюсовую проводку может быть исключена. Если нить заржавела и нужный элемент будет плохо отделяться, можно использовать техническую жидкость.

9.Определяем пыль, и откручиваем тягу с рулевой рейки.
10. В комплекте должна быть смазка, она необходима для смазки шарнира.

11. Завести новую рулевую тягу без использования молотка и без приложения сложных физических усилий.

12. Включаем аккумулятор, фиксируем тормоза и проверяем все это на работоспособность.

13. Независимо от размера нового и старого элемента требуется сделать пометку, чтобы технически правильно закрепить тягу и без затруднений попасть в мастерскую. В дальнейшем по этим наклейкам мастер сервисного центра сделает вам развал схождения колес. Чтобы не было неприятностей с развалом, нужно рассчитать количество оборотов, нужно открутить наконечник.



14.Если в итоге произвести процедуру колесных конструкций, это избавит вас от покупки лишней резины в будущем.

Проверить качество исполнения

Проверить качество исполнения

1. При проверке не должно быть люфта в тяге.

2. Нужна ли регулировка люфта на руле, она должна быть около пятнадцати градусов.

3. Рулевое управление должно быть плавным и непрерывным, а количество оборотов влево или вправо должно быть одинаковым.

4. Открывается, чтобы после поворота руль вернулся на место.

5. Оценил 600 километров, чтобы провести еще одну регулировку. Но, если при регулировке возникали проблемы, то повторно выполнялась сразу.

В случае определения проблемы на ранних стадиях, а также, выполняя работы строго по вышеперечисленным пунктам, процедура замены механизма не должна вызывать затруднений и выполняется достаточно быстро. Правда, могут возникнуть сложности при покупке необходимых деталей, так как если машина старая, то некоторые детали могут быть сняты с производства. Если вы не уверены в своих силах, специально обученные работники сервисного центра сделают всю работу за вас, правда, за эти услуги придется заплатить. Что ж, выбор за вами.

Кстати, продольная рулевая тяга обязана располагаться так, чтобы при движении колес она подвергалась минимальным осевым перемещениям. Это главное правило комфортной и удобной езды. Игнорировать проблемы и откладывать с ремонтом не стоит, так как из-за нарушения угла схождения резина долго не проживет, а шансы попасть в ДТП значительно возрастают.

Снятие и установка. Установка коробки АКПП с автомобиля

Главная / Об автомобилях

В статье описан способ снятия механической коробки передач (КПП) на базе автомобилей «Жигули» с передним и задним приводом.

Подготовка

Выполнение работ с использованием смотровой ямы или эстакады. Автомобиль удалить C. ручные тормоза. Ручка перевода в нейтральное положение. Под задние колеса установите колодки.
Снимите защиту поддона.
Слить масло с КПП.

С передним приводом

К снять МКПП Нужно сбросить клеммы с аккумулятора.

Под капотом

Скинуть навальный провод.
Отсоедините трубопровод сцепления. Выход троса из рычага после ослабления гаек наконечника.
Отсоедините провода, идущие к стартеру:

• те что с разъемом снять с блока;
Кабель питания
• После отвинчивания снимите гайку.

Отвинтить гайки стартера. Потяните его на себя.

Под машину

Отсоедините шестерню переключения от наконечника шарнира.
Отсоедините провод датчика заднего хода от разъема.
Отсоедините трос спидометра после откручивания стопорной гайки.

указатели.

Ослабьте гайки крепления натяжения рычагов подвески.
Отвернуть гайки (болты) соединения кронштейна с растяжкой или кузовом.
Растяжки отводятся в стороны.
Сдвиньте и отвинтите гайку, удерживающую поворотный рычаг вместе с шаровой опорой. Нажмите на палец шарнира с рычага.
Оттолкните обе гранаты от контрольно-пропускного пункта и заберите их.

Вставьте заглушки в места расположения полуосей для фиксации шестерен дифференциала. Если они сойдут со своего места, вставить полуоси обратно не получится. В качестве заглушек подойдут старые валы или шланги подходящего диаметра.

Двигатель поддерживает

Снимите картер сцепления.
Установите двигатель на тросы. Для этого положите перемычку в виде деревянного бруска на основе крыльев туловища.
Так же можно залить мотор домкрата.
Снять левую опору, только заднюю открутить.

Снятие коробки передач

Отверните болты крепления картера сцепления к двигателю.
Раскачивая, напечатайте коробку слотов. Отсоедините его от мотора и опустите на пол.
При выполнении ремонта коробки берите качественные запчасти. Проверенный поставщик — сайт zapchasti.ria.com.
Установка производится в обратной последовательности. Самый сложный этап — попасть валом коробки в шлицы маховика. После установки КПП регулируется ход педали сцепления.

С задним приводом

Как снять коробку передач С заднеприводного автомобиля? Принцип тот же, что описан выше. Поэтому в дальнейшем будет выплачиваться только разница, основные из которых следующие:

1. Гранат нет, поэтому полуось снимать не надо.
2. Необходимо демонтировать кардан и систему удаления отработавших газов.

Начало работы при отключении аккумулятора.

В салоне

В районе расположения коробки передач сдвиньте вверх. Нажмите на головку шайбы. Затяните рычаг скорости от тяги, на которую надевается третья передача.
Снимите крышки следующих рычагов:

• ручные тормоза;
• ручки переключения передач.

В пространстве ветрозащиты

Открутить крепление и снять штуцер подогрева воздуха к воздушному фильтру.
Отсоедините массовый провод.
Отсоедините трос сцепления, датчик скорости.
Снимите стартер.
Открутить крепеж выхлопных газов.

Под моторным отсеком

Снимите резонатор, глушитель и приемную трубу.
Отсоедините кардан от коробки, сняв скобу безопасности.
Отсоедините трос спидометра и провод заднего хода.
Отвинтить и снять цилиндр сцепления.
Снимите крышку картера.
Вывесьте двигатель или подведите его снизу.
Скиньте поперечину, поддерживающую опускающуюся коробку передач. Будь осторожен!

Отверните болты крепления картера сцепления к двигателю.
Снимите коробку передач.
СРР монтируется в обратной последовательности.
Как снять коробку передач без ямки ? Для этого передняя часть автомобиля поднимается на домкратах. Во время извлечения ящика из слотов вы можете использовать деревянный упор, чтобы пол был поддержан.
К снять коробку передач В первый раз лучше посмотреть видео . Выполняйте работу вместе.

Не забудьте поделиться с друзьями:

При замене сцепления нужно знать, как снять коробку на ВАЗ-2109. Без этого невозможен ремонт корзины и сцепления колес, а также при ремонте на «девятках» можно снять коробку без использования подъемника или смотровой ямы. Можно и без таких удобств установить. Но потребуется сноровка, так как все работы выполняются в этом случае немного сложнее. Обязательно приобретите инструменты, желательно иметь под рукой хороший набор ключей.

Подготовительные работы

Перед тем, как снять коробку на ВАЗ-2109, нужно подготовить автомобиль к демонтажу. Для этого:

1. Полностью отключите аккумулятор и снимите его.
2. Под левой стороной установлен домкрат.
3. Ослабьте болты, которыми крепятся колеса.
4. Разверните гайку крепления наружной пружины и ослабьте ее затяжку.
5. Поднимите левую сторону и полностью снимите колесо с автомобиля.
6. Установить емкость не менее 5 литров под картер коробки передач.
7. Слить масло из коробки передач. Оцените его состояние, при необходимости вылейте свежим.

На этом подготовительные работы закончены, можно переходить к демонтажу элементов, которые будут мешать снятию коробки передач.

Разборка левого привода

Перед снятием коробки на ВАЗ-2109 необходимо разобрать левую часть подвески. Дело в том, что левый привод будет мешать сдвигу коробки. Поэтому нужно освободить пространство для маневров:

1. Ключом на «17» открутить два болта, которые крепятся к обойме шаровой опоры для поворотного кулака. концентраторы.
2. Плоскогубцами нужно вытянуть штифт из отверстия в рулевом наконечнике, затем открутить гайку ключом на «19».
3. Установив съемник на наконечник, необходимо извлечь палец из отверстия кулака.
4. Наденьте тормозной шланг на тормозной шланг.
5. После этого нужно полностью открутить гайку на наружном кожухе.
6. Тянуть всю стойку на себя так, чтобы привод упал на землю.

Шестой пункт можно не делать, достаточно просто извлечь внутреннюю гранату из редуктора. А вот правую гранату убирают только после того, как ящик сдвинут в сторону. Снять коробку ВАЗ-2109 своими руками несложно, достаточно соблюдать последовательность всех действий.

Окончательная разборка

Далее необходимо произвести следующие манипуляции:

1. Снимите стартер, предварительно отключив от него два провода.
2. Открутить с помощью ключа «на 13» минусовой провод, закрепленный на коробке передач.
3. Ослабьте крепление троса сцепления и снимите его.
4. Снимите трос привода спидометра.
5. Замена коробки передач на коробку передач, можно использовать обычный домкрат.
6. Отсоедините рычаг от кулисы.
7. Снимите подушки, которыми коробка передач крепится к кузову автомобиля.
8. Если нужно снять двигатель с ВАЗ-2109коробку, то вам нужно будет ее повесить.

Вот и все, теперь редуктор еще держится на трех болтах и ​​одной гайке на лодке двигателя.

Как полностью снять коробку?

После выполнения всех предыдущих действий вам необходимо будет открутить ключами на «19» три болта и одну гайку, которыми коробка передач крепится к двигателю. Не бойтесь, коробка после скручивания этих резьбовых соединений не падает. Его придется обновлять с помощью монтажных лопаток.

Аккуратно, стараясь не повредить элементы картера, отодвинуть коробку передач от двигателя. Все работы лучше проводить на рюкзаке или смотровой яме, но если у вас нет таких удобств, достаточно вывесить переднюю часть автомобиля. В обязательном порядке вместо одной из внутренних шрусов установить в отверстие отрезка трубы. В противном случае может развалиться дифференциальный механизм, придется полностью разбирать и ремонтировать коробку. После выхода первичного вала из пазов можно будет опустить редуктор на землю. При этом у вас есть полный доступ к механизму сцепления, который установлен на маховике коленчатого вала.

Коробки монтажные

Процедура установки выполняется в обратном порядке. Обязательно очистите картер коробки передач от загрязнений. Вам необходимо выполнить следующие действия:

1. Поднять коробку передач так, чтобы первичный вал оказался примерно по центру маховика. При этом нужно установить в отверстие правую гранату.
2. Установите первичный вал в отверстие маховика. При необходимости его можно прокрутить для установки в слот.
3. Притяните картер коробки передач как можно ближе. Делайте это максимально равномерно, чтобы не хватило коробки передач.
4. Отжать три болта и гайку крепления коробки передач.
5. Устанавливается в отверстие.
6. Поставить подушку, сцену, стартер, подключить все провода.
7. Установите сцепление и приводной спидометр на место.

После этого можно собрать левую часть подвески, установив шаровую опору и закрепив ее двумя болтами. На конце рулевого наконечника затяните гайку. Закрепите его булавкой. Гайки ступиц необходимо производить только после установки автомобиля на колеса. Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка — процесс может затянуться на пару дней, если нет опыта.

Когда моя машина была уже с большим пробегом, так как я работал в службе такси, коробка передач со временем начала плохо работать. В один прекрасный день передача вообще остановилась и было принято решение заменить старую коробку передач на новую. Сегодня я расскажу вам, как правильно снять коробку передач на ВАЗ 21099 своими руками.

Перед тем, как приступить к снятию КПП с автомобиля, рекомендую отсоединить провод от минусовой клеммы аккумуляторной батареи. Также не забудьте слить масло из коробки передач, как это сделать.

Чтобы вам было комфортно, пригласите друга помочь с ремонтом.

Снятие коробки передач на ВАЗ 21099

1. Сначала откручиваем болты крепления и снимаем защиту картера.

2. Отвернуть болт и отсоединить провод «массы» от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

4. Снимите наконечник троса с рычага привода сцепления.

5. Отсоединить колодку с проводом клеммы тягового реле стартера.

6. Отвернуть гайку крепления и отсоединить провод от тягового болта стартера.

7. Отвернуть три гайки (третья с другой стороны стартера) крепления и снять стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения от наконечника шарнира.

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоединяем колодку с проводом от выключателя фонарей заднего хода.

11. Ослабьте стяжную гайку крепления растяжки к рычагу подвески.

12. Снимите гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

13. Отверните ник-гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отвернуть крепление шарового шарнира рулевой тяги.

15. С помощью съемника освободите шаровой шарнир рулевых тяг от поворотного рычага.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака.

17. Выдавите хвостовик хвостовика одной из внутренних передач привода передних колес из коробки передач и уберите его в сторону.

18. Вставьте вместо нее технологическую заглушку (например, старый внутренний шрус). После этого отсоедините второй шрус.

19. Отверните три болта крепления и снимите картер сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Уложите фланцы крыльев в районе передних стоек из подходящих деревянных опорных брусков и установите машину на подвеску двигателя. Брус должен опираться только на полки крыльев!

22. Подсоединение двигателя за гайками к брустеру длинным болтом с крюком. Для этого также можно использовать прочную веревку или проволоку. (Для удобства фотографирования бленда снята).

Снятие и установка коробки передач

1. Установить автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении.

2. Отсоедините провод от МИНУСОВОЙ клеммы аккумуляторной батареи, слейте масло из коробки передач, повернув пробку 3 (рис. 5.11), и снимите болт крепления модуля зажигания к муфте.

ПОЛЕЗНЫЙ СОВЕТ

Снимать коробку передач удобнее вместе с помощником.

Рис. 5.11. Трансмиссия (вид снизу): 1-коробка передач; 2-задняя опора силового агрегата; 3-трубка для слива масла; 4-ступенчатый привод переключения передач; 5-двигатель; 6-внутренний ведущий шарнир шарнира; 7-выключатель света заднего хода; 8 левая стойка силового агрегата; 9-стрейч

3. Отверните болты крепления и снимите защиту картера (см. «Снятие и установка двигателя»).

4. Выверните болт и отсоедините провод «массы» от картера сцепления.

5. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

6. Снимите наконечник троса с рычага привода сцепления.

7. Отсоединить колодку с проводом клеммы тягового реле.

8. Отверните гайку крепления и отсоедините провод от тягового болта стартера.

9. Отвернуть три гайки (третья с другой стороны стартера) крепления и снять стартер.

10. Ослабьте затяжку хомута и отсоедините тягу привода переключения от наконечника шарнира.

11. Отсоедините жгут проводов от датчика скорости, установленного в верхней части картера коробки передач.

12. Отсоедините колодку жгута проводов от выключателя фонарей заднего хода.

13. Ослабьте затяжку гаек крепления рычагов подвески.

14. Отверните гайки крепления растяжек к кронштейнам или снимите три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

15. Отверните ник-гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

16. Отвинтить крепление шарового шарнира шарового шарнира.

17. С помощью съемника из поворотного рычага стойки изготавливаете шаровую опору шарового шарнира рулевого управления. Аналогично отсоединяем вторую рулевую тягу.

18. Отвернуть болт болта и отсоединить шаровые шарниры рычагов подвески от поворотных кулаков.

19. Выдавите хвостовик одного из внутренних приводов переднего привода из коробки передач и отведите привод в сторону.

20. Вставьте технологическую заглушку вместо приводного шарнира (например, старого внутреннего шарнира). После этого отключите второй диск.

ПРЕДУПРЕЖДЕНИЕ

Не отсоединяйте оба привода без установки технологической заглушки, иначе редукторы будут показаны внутри коробки дифференциала и установите исполнительные механизмы без разборки редуктора.

21. Отверните три болта крепления и снимите картер сцепления.

22. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

23. Пост двигателя для рыбалки (для удобства фотографирования капот снят).

24. Отвернуть две гайки крепления задней опоры силового агрегата к кузову.

25. Отвернуть гайку и снять болт левой стойки силового агрегата.

26. Отверните три гайки крепления левой стойки силового агрегата к коробке передач и снимите опору.

27. Наконец, откручиваем три болта и гайку (с другой стороны редуктора). При снятии коробки передач сначала снимите ее с двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии коробки лепестки пружины диафрагменной муфты.

Полезный совет

Перед установкой коробки передач рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей подшипника выключения сцепления тонким слоем консистентной смазки. Отцентрируйте ведущий диск сцепления с помощью специальной оправки (см. «Ремонт сцепления»).

Установите коробку передач в обратном порядке со следующим.

28. Моменты затяжки резьбовых соединений см. Приложение 1.

29. При подсоединении приводов передних колес к коробке передач заменить стопорные кольца на концах пазов внутренних шарниров приводов передних колес, иначе возможно отсоединение приводов от коробки передач во время движения.

30. Окончательно затяните гайку крепления гайки к рычагу при нагруженной подвеске, когда автомобиль стоит на Земле.

Любой автолюбитель сталкивался с тем, что приходилось разбирать коробку передач. Итак, на ВАЗ-2114 это сделано идентично первому поколению «Самара-1». В основном это связано с ремонтно-восстановительными работами. Итак, в статье будет рассказано, как снять КПП с автомобиля, а также будут освещены некоторые нюансы и тонкости процесса.

Видео снятия КПП на ВАЗ-2114

Видеоматериал расскажет, как демонтировать коробку передач с автомобиля, а также приведет о некоторых нюансах процесса.

Устройство СЗР

Коробка передач в снятом и немного разобранном виде

Прежде чем перейти к процессу, необходимо изучить конструкцию редуктора, а также его устройство. Это необходимо для того, чтобы определить причины, по которым нужно разбирать узел, а также определиться с посадочными приспособлениями.

Схема устройства СЭС

1 — подшипник выключения сцепления; 2 — направляющая втулка; 3 — первичный вал; четыре — роликовый подшипник вторичного вала; 5 — вторичный вал; 6 — стопорное кольцо; 7 — сателлитная ось; 8 — шестерня привода спидометра; 9 — Транспортная заглушка; 10 — колесный привод масловоза; 11 — роликовый конический подшипник дифференциала; 12 — шестерня полуоси; 13 — сателлит; 14 — коробка дифференциала; 15 — картер сцепления; 16 — ведомая шестерня главной передачи; 17 — штекерная вилка; 18 — регулировочное кольцо; 19 — ведомая шестерня I передачи вторичного вала; 20 — синхронизатор I и II коробки передач в сборе; 21 — ведомая шестерня II передачи вторичного вала; 22 — стопорное кольцо; 23 — упорное полукольцо; 24 — ведомая шестерня III коробки передач вторичного вала; 25 — синхронизатор III и IV передачи в сборе; 26 — ведомая шестерня IV передачи вторичного вала; 27 — игольчатый подшипник шестерни вторичного вала; 28 — шарикоподшипник вторичного вала; 29- Упорная пластина; 30 — ведомая шестерня V передачи вторичного вала; 31 — синхронизатор V коробки передач в сборе; 32 — Гайка; 33 — упорная шайба; 34 — ведущая шестерня V передачи первичного вала; 35 — Задний КАРТЕР КАРТЕР КАРТЕР; 36 — Шарикоподшипник первичного вала; 37 — Картер коробки передач; 38 — роликовый подшипник первичного вала; 39 — Сапун; 40 — сальник первичного вала

Процесс передачи

Когда стало понятно оформление элемента, можно переходить непосредственно к процессу передачи КПП. Стоит отметить, что данная процедура может быть связана с ремонтом узла или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим последовательность действий:

1. Сначала нужно установить машину на смотровую яму, т.к. редуктор снимается вниз.

   Вид на машину со смотровой ямы

2. Снять «клемму-минус», чтобы обесточить автомобиль.

   Выполняем разборку клемм аккумулятора

3. Демонтируем защиту ОБС снизу, если она присутствует.

   Снять защиту Картера

4. Снимите передние колеса.

   Демонтируем передние колеса

5. Отсоедините трос спидометра и привод сцепления.
6. Далее нужно отключить привод кулис.

   Снимите карданный вал

7. С коробки передач необходимо снять подушку двигателя.

   Снять опору двигателя ВАЗ-2114

8. Теперь, когда подготовительные операции пройдены, переходим к удалению нужного узла. Сливаем масло с КПП.

   Слив масла с КПП

.

Башмаки съемные с редуктором

9. Демонтировав крепления, отсоединить коробку передач от двигателя.

   Снять коробку передач

10. Выполняем разборку узла полностью.
11. При необходимости сборка осуществляется в обратном порядке.

Причины демонтажа

Механизм выбора передач с коробкой передач

Как было сказано ранее, коробка передач разбирается для проведения ремонтно-восстановительных работ. Возможно, это основная причина, но стоит рассмотреть удаление узла подробнее:

• Первая причина и основная при которой потребуется трансмиссия КПП — это ремонт непосредственно этого узла. .
• Замена сцепления Стать второй основной причиной демонтажа КПП.
• Наряду с предыдущими причинами удаление узла потребуется при полном демонтаж основного силового агрегата .
• Другие причины Для чего может понадобиться разборка коробки передач, например: ремонт передней части кузова после аварии, зачистные работы, ремонт и прочее.

выводы

Снять коробку передач на ВАЗ-2114 большинству автолюбителей, так как конструкция не сложная, а сам процесс займет максимум 5-6 часов с подготовительными операциями. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автолюбитель дойдет до всего.

Можно ли отрегулировать рулевую рейку своими руками — технология затяжки. Регулировка рулевой рейки

Для обеспечения нормальной работы рулевого управления периодически производится регулировка рулевой рейки. Что это за деталь? Это силовой агрегат в механизме управления, с помощью которого усилие передается от рулевой колонки непосредственно на колеса. То есть рулевая рейка управляет автомобилем за счет поворота направляющих передних или задних колес.

Какова функция рулевой рейки?

Рулевые рейки по способу привода могут быть гидравлическими, электрическими или механическими. Большинство автомобилей оснащены гидравлическими стойками. Такая конструкция обеспечивает быструю и точную передачу поворотов руля на высокие скорости, оптимальный въезд и выезд с парковки, а также позволяет совершать развороты на ограниченных участках. Для снижения усилий, прилагаемых к ведущему колесу, механизм снабжен гидроусилителем.

Как уже становится понятно из приведенных примеров, за удобство, и даже за безопасность вождения, наряду с другими системами автомобиля, отвечает в том числе и рулевое управление… В наших интересах сохранить это в рабочем состоянии и слушать проблемы. Все ремонтные работы по рулевым рейкам выполняются с использованием специального оборудования, позволяющего произвести оптимальную реставрацию и подгонку. Давайте разберемся, чего ожидать?

Как подтянуть рулевую рейку и можно ли предотвратить люфт?

Чаще всего неисправности рулевой рейки возникают в результате регулярной езды по пыльным и неровным дорогам. Особенно актуальной проблемой в городских условиях стали лежачие полицейские, которые не всегда установлены по технологии, тогда подъезд к ним резкий, то высота большая, и машина страдает. Чем дольше будет продолжаться такой режим работы, тем быстрее будут стучать грабли. Это наиболее ярко выраженный симптом, указывающий на его неисправность.

Чтобы как можно реже ремонтировать рулевое управление, необходимо снижать скорость, если на дороге хорошо видны неровности. Их следует вести с очень низкой скоростью.

Другими причинами неисправностей являются частые наезды на бордюры, резкий набор скорости при крайнем положении руля. В связи с этим возрастает нагрузка на коробку передач и другие узлы рулевой рейки. В таких условиях он может даже выйти из строя. Неисправности рейки очень похожи на другие поломки, поэтому в некоторых случаях для точной диагностики требуется ее полная разборка.

Регулировка рулевой рейки — как сделать в своем гараже?

Очень часто возникает вопрос, как самому подтянуть и сделать другие регулировки. При этом следует помнить, что обычная его подтяжка может не решить полностью проблему люфта или не решить ее вовсе. Это связано с тем, что трансмиссионная пара, в состав которой входит рейка и шестерня, имеет заранее никому неизвестную степень износа. Сами по себе наладочные работы не представляют особой сложности и под силу любому водителю, умеющему обращаться с инструментом.

Неизвестная степень износа не позволяет провести точную диагностику без вскрытия рулевой рейки. В этом случае придется обращаться к специалистам. Для нормальной регулировки и затяжки понадобится напарник, гараж с ямой и ключ для регулировки рулевой рейки. После подготовки необходимо выполнить следующие действия с соблюдением определенных правил:

• Перед началом затяжки автомобиль должен быть надежно закреплен, а колеса выровнены. С помощью люфтомера (специального механического прибора для определения зазора) необходимо измерить люфт переднего колеса (если оно отвечает за рулевое управление), который не должен быть более 10 градусов.
• Для затяжки есть регулировочный винт, расположенный в торцевой крышке рулевого механизма, находим его. Если вам предстоит искать его впервые, то вооружитесь паспортом автомобиля, ведь расположение винта у каждой модели разное. Он должен медленно подтягиваться. Необходимо постоянно проверять ход руля, величину люфта и наличие стука в колонке.

После регулировки необходимо провести ходовые испытания. Если ход ведущего колеса большой, необходимо немного ослабить регулировочный винт. Таким образом, работа по регулировке рулевой рейки будет считаться успешной, когда стук или люфт полностью исчезли и колесо свободно вернется в нормальное центральное положение.

О важности системы рулевого управления автомобиля не стоит лишний раз упоминать, так как уже всем ясно, что она играет ключевую роль в обеспечении безопасности вождения. Именно поэтому не следует пренебрегать регулярным обслуживанием и ремонтом всех частей этой системы, ведь частая эксплуатация приводит к износу даже самых надежных узлов и агрегатов. Наиболее частым признаком неисправности является люфт в рулевом колесе. Любой мало-мальски грамотный и ориентированный на движение автомобилист должен быть знаком с этим термином, чтобы иметь возможность при желании вовремя диагностировать и устранить проблему.

Для того, чтобы понять, как работает полный люфт в рулевом управлении, нужно немного разобраться в устройстве рулевого управления. С технической точки зрения это можно описать примерно так: в передаче рулевых тяг есть тяга, которая закреплена неплотно, с зазором в 1-2 миллиметра. Если бы не это расстояние, то все детали зацепления изнашивались бы намного быстрее, в результате сильного трения. Зазор позволяет удерживать крючок, при этом не соприкасаясь со стенками зубьев шестерни — отсюда и люфт.

С точки зрения водителя люфт определяется как свободный ход колеса, необходимый для получения отклика от элемента системы, которым вы управляете (в данном случае передних колес). Говоря простым языком, это расстояние, которое проходит руль, прежде чем автомобиль совершит определенный маневр. Это явление нельзя назвать негативным, так как минимальный люфт присутствует в управлении любого автомобиля и увеличивается пропорционально размеру транспортного средства.

Однако после длительной эксплуатации люфт возрастает до опасного уровня, когда автомобиль перестает слушаться и с опозданием реагирует на «команды» водителя.

Если вовремя не среагировать и не организовать проверку, в лучшем случае вас ждет дорогостоящий ремонт, в худшем — по правилам дорожного движения ваш автомобиль становится потенциальным источником опасности на дороге.

Причины люфта

Причину люфта, конечно, надо искать в конструкции рулевой системы:

Вообще люфт почти всегда провоцирует какую-то неисправность в рулевой рейке -цепь тягового колеса. Для того, чтобы выявить причину, нужно пройтись по каждому звену, внимательно проверить детали и выявить, где и что было недотянуто — так как именно этот элемент останавливает работу контроля. Но чтобы не спутать люфт с какими-либо другими неисправностями, нужно изучить его практические признаки.

Признаки

Если ходовая часть автомобиля становится все менее чувствительной к вашим воздействиям, значит, пора анализировать возникающие проблемы с управлением. Максимально допустимое значение свободного хода руля равно 30 миллиметрам, или 10 градусам, согласно ПДД. Любые отклонения от нормы считаются неисправностями.

Для того, чтобы определить, вписывается ли люфт в этот параметр, нужно устроить небольшую проверку:

Хотя на самом деле не важно, что именно помогло вам диагностировать проблему — люфтометр 524, какая-то другая модель этого устройство или простые измерительные приборы. Если проблема выявлена, нужно приступать к ее устранению.

Как снять

Чтобы отрегулировать рулевое управление, вам понадобится несколько простых инструментов для регулировки креплений.

Если измеритель люфта К 524 М показал нежелательный результат, следует попробовать отрегулировать винты для усиления карданных шарниров. Эти элементы расположены на рулевом валу. Для этого находим регулировочный винт петель и выставляем допустимое значение. Затем проверка повторяется, и если свободный ход все же превышен, то причина в другом.

При завышенных показаниях люфта рекомендуется также отрегулировать шарниры рулевых тяг. Но сделать это будет сложнее, так как понадобится подъемник или помещение со смотровой ямой. Скорее всего, вы обнаружите, что петли «сломаны», а значит, их крепления нужно подтянуть. Также можно подтянуть рулевые тяги.

Иногда состояние деталей не оставляет иного выхода, кроме как полностью разобрать рулевой механизм и заменить изношенные элементы. В этом случае лучше обратиться к услугам профессиональной автомастерской, чтобы не повредить систему по неопытности.

В процессе эксплуатации изнашиваются рабочие поверхности червяка, ролика, подшипников, а также вала сошки, бронзовые втулки, головка регулировочного винта, шайбы и Т-образный паз вала сошки. В результате в рулевом механизме появляются люфты, которые могут быть причинами стука при движении, вибрации передних колес, потери устойчивости автомобиля и других вредных явлений. Показателем появления люфта является увеличенный свободный ход руля. Увеличение зазора происходит прежде всего в зацеплении червяка и ролика, а затем увеличивается осевое перемещение червяка (вместе с рулевым валом). Указанные зазоры по мере их возникновения следует устранять регулировкой.

Помимо износа перечисленных деталей, причинами повышенного люфта рулевого колеса могут быть ослабление крепления сошек на рулевом валу или крепления корпуса рулевого управления к раме, а также повышенный зазоры в соединениях рулевых тяг и передней подвески. Поэтому перед регулировкой рулевого механизма следует проверить состояние рулевых тяг передней подвески, устранить зазоры в шарнирах и подтянуть ослабленные крепления.

Рулевой механизм не нуждается в регулировке, если свободный ход рулевого колеса при движении по прямой не превышает 25 мм (около 8°) при измерении на ободе.

Больший свободный ход, остающийся после подтяжки ослабленных шарниров и устранения зазоров в шарнирах, свидетельствует о необходимости регулировки рулевого механизма.

Осевое перемещение червяка и боковой зазор в зацеплении можно регулировать, не снимая рулевой механизм с автомобиля.

Рулевой механизм необходимо регулировать в следующей последовательности:

• Проверить осевое перемещение червяка. Для этого положите палец на ступицу рулевого колеса и на корпус переключателя указателей поворота, несколько раз поверните рулевое колесо на небольшой угол вправо и влево. При осевом перемещении червяка палец будет ощущать осевое перемещение ступицы рулевого колеса относительно корпуса переключателя.
• Для устранения осевого перемещения червяка необходимо провернуть червяк вправо или влево примерно на один-полтора оборота и затем повернуть на определенный угол в противоположную сторону так, чтобы гребни ролика не касаться нарезной резьбы и имеется достаточно большой боковой зазор в зацеплении червяка и ролика. После этого необходимо отвернуть контргайку 1 на два-три витка и затянуть регулировочную гайку 2 так, чтобы червяк легко вращался и не имел осевого перемещения. Затем, удерживая регулировочную гайку ключом от проворачивания, необходимо затянуть контргайку и убедиться в отсутствии осевого перемещения червяка и легкости его вращения.
• Если после регулировки осевого перемещения червяка по резьбе регулировочной гайки течет масло, то под контргайку необходимо подложить картонную или алюминиевую прокладку толщиной 0,1-1 мм. Затем вам нужно проверить значение бокового люфта зацепления. Для этого установите колеса прямо и отделите левый шаровой палец средней рулевой тяги от сошки.
• Во избежание повреждения резьбы на пальце необходимо предварительно ударить молотком по боковой поверхности головки сошки или сдвинуть палец со своего места специальным съемником. После этого, сохраняя положение сошки, соответствующее движению по прямой, и покачивая сошку головкой, определяют величину бокового зазора в зацеплении. В пределах поворота червяка на угол около 60° от среднего положения (3°32′ поворота сошки) вправо и влево люфта зацепления быть не должно.
• При отсутствии беззазорного зацепления, либо беззазорное зацепление ощущается на участках больше 60° поворота руля от центрального положения, необходимо отрегулировать боковой зазор в зацеплении червяка и ролика . Для этого, отвернув на 1-2 оборота гайку 27 регулировочного винта 30 вала сошки и вставив отвертку в паз винта, установить беззазорное зацепление при вращении червяка под углом 60° от среднее положение вправо и влево. Затем, удерживая регулировочный винт от проворачивания отверткой, затяните контргайку и проверьте выполненную регулировку.
• Убедившись в правильности произведенной регулировки, необходимо повернуть руль из одного крайнего положения в другое и убедиться в отсутствии заедания или тугого вращения во всем диапазоне поворота рулевого механизма.
• При регулировке осевого перемещения червяка и бокового зазора в зацеплении ни в коем случае нельзя производить чрезмерную затяжку, так как это приведет при чрезмерной затяжке подшипников червяка к их преждевременному износу, а также чрезмерной затяжке зацепления (червяк и ролик) может привести к износу ролика и червяка или даже разрушению их рабочих поверхностей. Кроме того, при слишком сильном вращении рулевого механизма передние колеса не будут стремиться вернуться в положение, соответствующее движению по прямой, при выходе автомобиля из поворота под действием веса передней части автомобиля, что значительно ухудшит устойчивость автомобиля.
• По окончании регулировки необходимо соединить шаровую опору рулевых тяг с сошкой и проверить правильность регулировки рулевого механизма при движении автомобиля.
• Регулировку можно считать законченной, если свободный ход рулевого колеса при неподвижно установленных передних колесах при движении по прямой (при отсутствии зазоров в соединениях рулевых тяг и передней подвески и надежном креплении рулевого механизма к рамы) будет не более 10-15 мм при измерении по ободу рулевого колеса. Прежде чем снимать рулевой механизм с автомобиля, учтите; что снять его можно только через моторный отсек вниз, при снятом руле 58, рычаге 52 механизма управления коробкой передач и рукоятке 79переключателя указателей поворота.

После разборки и регулировки рулевой механизм устанавливается в обратной последовательности и в той же комплектации. Следует отметить, что при соединении сошки с рулевым механизмом ее необходимо устанавливать по меткам на конце большой головки сошки и конце резьбового конца вала сошки. Сошку следует надевать так, чтобы риск на конце ее большой головки совпадал с меткой (стержнем) на конце резьбового конца вала сошки.

Несовпадение меток приведет при крайнем положении руля к остановке ролика в корпусе рулевого механизма, что очень опасно, так как повлечет за собой недостаточный поворот передних колес на один сбоку и, возможно, поломка рулевого механизма.

При наличии 36 шлицов ошибка хотя бы одного шлица при установке сошки уменьшит возможный поворот сошки в сторону на 10°.

Продольная ось правильно установленной сошки в среднем положении должна быть параллельна оси рулевой колонки и располагаться впереди автомобиля, а сошка должна свободно поворачиваться из среднего положения вправо и влево на угол 45° в каждую сторону (чуть больше двух оборотов руля). Размеры сошки маятникового рычага и рычагов рулевой трапеции, а также их взаимное расположение выбраны так, что для поворота колес вправо и влево сошка должна поворачиваться на угол около 37°.

Это оставляет запас мощности в рулевом механизме, когда передние колеса полностью повернуты.

Рулевой механизм следует устанавливать на автомобиль таким образом, чтобы при полностью затянутых болтах 15 крепления картера к лонжерону и рулевой колонке с надетой на нее прокладкой 50, прижиматься к опоре стойки 45, отверстия в кронштейн 49 крепления рулевой колонки совпадают с отверстиями фланцевых гаек, приваренных к подвижной штанге 47, размещенной внутри опоры. Возможны случаи, когда из-за деформации кузова при аварии или длительной езде по плохим дорогам при перемещении штанги не удается добиться совпадения отверстий и требуется усилие для установки рулевой колонки на место . В этом случае необходимо отпилить внутренние концы одной или двух втулок 13 и 14, приваренных к лонжерону, к которому крепится рулевая колонка, и проверить правильность положения стойки.

При деформациях кузова и подмоторной рамы автомобиля также возможно, что при поднятой вверх рулевой колонке и затянутых болтах крепления рулевой колонки колонка не будет касаться опоры 45. толщина между опору и рулевую колонку и установите удлиненные болты.

Неправильная установка рулевого механизма на транспортное средство, при котором вал и рулевая колонка могут погнуться, приведет к увеличению усилий на рулевом колесе и в механизме управления коробкой передач, а также к ослаблению крепления рулевой колонки к картеру. Кроме того, это вызовет повышенный износ верхнего подшипника вала руля. При большом смещении изгиб рулевого вала может вызвать поломку рулевого вала в районе червяка.

При снятии рулевого колеса с вала необходимо предварительно сделать метки на ступице и валу, позволяющие установить руль при сборке в среднее положение.

Не следует ставить руль на вал в среднее положение, определяемое его поворотами вправо и влево, так как в этом случае спицы руля не будут находиться в горизонтальном положении при движении по прямой.

Для того, чтобы снять руль с автомобиля, необходимо сначала снять кожух 61 переключателя сигналов 59. Сделать это нужно тонкой отверткой или, еще лучше, лезвием ножа, вставив их в горизонтальный зазор между крышкой и переключателем у одного из торцов крышки со стороны большего сектора руля, а затем поднимите конец крышки. В этом случае одна из пружин 60, удерживающих крышку, будет утоплена внутрь переключателя, и крышку можно будет легко снять. Затем, отвернув два винта 65, снимите переключатель сигналов и основание 66 переключателя сигналов, для чего отверните три винта 70 и извлеките пружины 73 из выемок ступицы рулевого колеса. После этого, отвернув гайку на рулевом валу, с помощью специального съемника снимаем рулевое колесо.

При отсутствии съемника рулевое колесо можно снять, ударив молотком, обязательно только через медную или алюминиевую прокладку, по торцу рулевого вала, навинчивая гайку 69, во избежание повреждения резьбы, предварительно заподлицо с концом вала.

Рулевое колесо устанавливается в обратном порядке. Однако крышки сигнального выключателя необходимо устанавливать в следующем порядке, чтобы избежать деформации или поломки пружин. Необходимо надеть выемку на торце крышки на одну из пружин 60, расположив при этом крышку так, чтобы ее нижний конец был прижат к переключателю сигнала, а другой конец не входил в паз переключателя. Вторую пружину утопить пальцем в паз переключателя и, прижимая другой рукой крышку к плоскости переключателя и не отпуская пружины, задвиньте крышку на место.

После этого, нажимая на крышку, слегка сдвинуть ее в сторону меньшего сектора руля и вставить зубец на торце крышки в паз переключателя сигналов со стороны большего сектора руля.

Замена крышки в другой последовательности или другим способом, например сверху, приведет к деформации или даже поломке листовых рессор, в связи с чем необходимо строго соблюдать вышеизложенный порядок установки крышки в сигнал выключатель.

Сошка рулевая соединяется с валом сошки с помощью малых конических шлицов с малым углом конусности на валу и стягивается гайкой с пружинной шайбой. Поэтому для снятия сошки необходимо использовать специальный съемник. Не снимать сошки ударами молотка, так как это приведет к появлению вмятин на ролике вала сошки, что в дальнейшем приведет к преждевременному износу рабочей пары рулевого механизма.

Одной из причин возникновения посторонних шумов или стуков в органах управления приводом автомобиля является возникающий люфт в рулевой рейке. Если применить этот термин к рулевому управлению, то под ним будет подразумеваться угол поворота рулевого колеса, не изменяющий направление движения автомобиля. В узлах рулевой рейки люфт представляет собой технологический зазор, предусмотренный для обеспечения правильного зацепления. Так чем же грозит люфт в рулевой рейке и не будет ли хуже, если его устранить?

Признаки и причины люфта

Для устранения неисправности ее необходимо правильно диагностировать. Появление люфта в приводном механизме не определяется «на глаз». Но первые признаки заметит только сам водитель автомобиля, а именно:

• Стук в рулевом механизме при проезде неровностей;
• Хруст при повороте колес;
• При отпускании руля машина не держит заданного направления;
• Появление вибраций при езде;
• Щелчки в руле при смене направления;
• Произвольные маневры автомобиля вне зависимости от положения руля.

В ходе диагностики детально исследуется весь механизм и выявляются наиболее слабые узлы. Причин возникновения очень много, но сводятся они к одному — это появление неисправности во взаимодействии элементов привода управления, например:

• Износ зубьев шестерни или рейки;
• Неисправности элементов подвески — рулевые тяги, наконечники, ступичные подшипники;
• Рельс сильно растянутый;
• Несвоевременная замена жидкости в гидравлике;
• Износ зацепления зубчатой ​​балки и «червяка» и др.

Нормально или опасно?

Иногда для диагностики люфта используют специальный прибор-люфтометр. Это может помочь определить проблему еще до появления симптомов. Если параметры, показанные на приборе, превышают норму, то ее необходимо устранить. В правилах дорожного движения приведены нормы люфта для всех типов транспортных средств.

Чаще всего проблема обнаруживается слишком поздно, а это грозит полной заменой всего механизма. Слишком низкое значение клиренса отрицательно сказывается на комфорте вождения. И самая главная опасность – это потеря контроля над автомобилем. При сильном клиренсе приходится постоянно крутить руль, чтобы направить машину в нужное положение, т.е. «поймать» ее.

Небольшие отклонения от нормы можно скорректировать самостоятельно, но особенности конструкции некоторых автомобилей требуют только качественного обслуживания в специализированном автосервисе. Одной из таких услуг в Москве является компания «Волтаж-Ремонт рельсов».

Диагностика и ремонт

Для точной диагностики потребуются специальные стенды и опытный мастер. Стоимость ремонта или цена новой детали достаточно высока, поэтому при диагностике важно не перепутать банальные проблемы ходовой части автомобиля с неисправностью рулевого механизма. Сколько стоит диагностика и ремонт рулевой рейки, вам скажут консультанты нашего автосервиса уже после одного звонка к нам.

Никто не будет отрицать тот факт, что хорошее рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и принципиально безотказную работу. Независимо от типа рулевого механизма, будь то червячная передача, зубчатая рейка с гидроусилителем или без него, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили достаточно надежный и простой в ремонте и регулировке рулевой механизм. У него нет гидроусилителя, тем проще он в обслуживании и регулировке.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед подтягиванием рулевой рейки ВАЗ-2114 стоит учесть предпосылки, которые подскажут, что пора приступать к ремонту или подтяжке Это.

Люфт

В первую очередь это люфт.

В основном, АвтоВАЗ гарантирует достаточно длительный срок службы рулевого механизма, а именно десять лет … Однако надо понимать, что речь идет об идеальных условиях эксплуатации. Это предполагает ровные асфальтированные дороги, постоянное наличие качественной смазки в корпусе рейки и щадящий стиль вождения.

В нормальных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жестковатая эксплуатация автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости ее подтяжки очевидны:

Последнее можно расценивать как явный сигнал неисправности и может привести к серьезным проблемам во время вождения.

В этом случае, скорее всего, ситуацию уже не исправить подтяжкой, тем не менее выводы делать рано, можно попробовать отрегулировать. Это можно сделать двумя способами — как на вагоне, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже. Попробуем обойтись малой кровью и просто отрегулировать зазор в зацеплении зубчатой ​​рейки , тем самым исключая люфты и стуки.

Затягиваем рейку ВАЗ-2114 своими руками

Чаще всего у всех работа по затяжке рейки сводится только к выбору люфта в зацеплении и регулировке люфта руля …В в том случае, если износ деталей механизма (втулок, самой зубчатой ​​рейки, шестерни, сальников и пыльников) критичен, без ремонта и установки ремкомплекта не обойтись. Тем не менее, проще всего это проверить, затянув рейку прямо на автомобиле.

Для регулировки рейки нужен специальный ключ, который вставляется в регулировочную гайку в рулевом механизме. Этот ключ можно сделать самому, но он продается в любом магазине, стоит копейки, и никогда не помешает иметь его в своем арсенале инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при разборке рейки, если это необходимо.

Рейка ВАЗ-2114 регулируется следующим образом:

Регулировка рулевой рейки видео

Выбрав люфт, инструмент не прячем, а делаем тест-драйв, в ходе которого оцениваем работу рулевого механизма.
