Снятие шаровой опоры без съемника

Важной частью любого автомобиля является подвеска. Следить за ее состоянием нужно постоянно, так как выход из строя даже маленькой детали станет огромной неприятностью. Вот одной из таких с виду незначительных деталей является шаровая опора. Она, как и все детали машины, иногда нуждается в замене, а для того, чтобы установить новый механизм, нужно убрать старый. Рассмотрим же вопрос снятия шаровой опоры с помощью подручных средств, то есть, без использования специального съемника.

Что такое шаровая опора?

Шаровая опора является элементом подвески машины, который обеспечивает жесткое и надежное крепление, при этом сохраняется ограниченная подвижность рычагов относительно колесной ступицы. Когда Вы двигаетесь на машине, то функций у передних колес две: обеспечивать движение автомобиля по дороге, а также обеспечение возможности маневрирования – повороты влево, вправо.

Чтобы маневрировать и правильно двигаться, колеса должны располагаться правильно относительно дороги, то есть должны ровно стоять, свободно катиться назад и вперед, свободно управляться с помощью руля, а также крепко закреплены на оси. Чтобы эти требования были удовлетворены, была разработана подвеска, в которой очень немаловажную роль играют шаровые опоры. Они соединяют рычаги подвески и ступицу управляемого колеса.

Изначально шаровая опора устанавливалась только в переднеприводных машинах, благодаря чему колеса можно было поворачивать вокруг вертикали. С момента изобретения шаровой опоры около 40 лет назад мало что изменилось в ее конструкции.

Благодаря техническому прогрессу изменения в устройстве шаровой опоры все же произошли. Вместо штампованных половинок корпуса, которые соединены посредством точечной сварки, стали делать литые и разборные опоры, имеющие резьбовую крышку, также обслуживаемые и необслуживаемые, имеющие пресс-масленки. Подобные изменения имели под собой основания и принесли свои плоды.

На сегодняшний день типичная необслуживаемая шаровая опоры состоит из следующих элементов: корпуса, в котором есть сферическая выемка, а также пальца, один конец которого сделан в виде шара, а другой – с резьбой. Благодаря пыльнику, который надевается на палец, в корпус, который заполнен достаточно густой специальной смазкой, не попадает грязь и пыль.

Шаровая опора главным образом обеспечивает фиксированное положение колеса по горизонтали тогда, когда оно вращается по вертикали. Палец шаровой опоры может двигаться по кругу в корпусе, при этом он будет раскачиваться на небольшой угол. То есть, шаровая опора выполняет и вращательные, и ограниченные движения пальца в плоскости, где закреплена.

Зачастую, все элементы шаровой опоры изготовлены из стали. Дабы снизить трение между поверхностями, которые соприкасаются, поверхность сферического углубления покрыта пластмассой или иным полимером. Но есть и такие шаровые опоры, которые лишены этого полимерного покрытия. Зачастую, такие элементы установлены в «пожилых» отечественных машинах. Такие модели были оснащены разборными опорами, в них люфты убирались посредством подтяжки крышки.

Известны два способа установки шаровых опор. Первый способ – это крепление к рычагу с помощью болтов. Второй способ – запрессовка в него. Если шаровая опоры, закрепленная с помощью болтов, ломается, то заменить можно только ее. Если же запрессованная шаровая опора выйдет из строя, то нужно будет менять сам рычаг подвески, в котором запрессованная шаровая опора будет исправной. Но финансовые траты в этом случае будут значительно больше, так как придется покупать не просто новую опору, а целый рычаг.

Из-за своих функций на шаровую опору приходятся значительные нагрузки. Большинство машин опираются на крайне незначительную поверхность шара. Учитывая суммарный вес груза и пассажиров, низкое качество дорог и приличную скорость, нагрузка на шаровую опору в значительной мере возрастает. По этим причинам узел износится и выходит из строя. Когда Вы покупаете новую шаровую опору, то лучше выбирайте деталь от оригинального производителя. Рынок заполнен большим количеством торговых марок, которые выпускают подобие оригинальных шаровых опор, но Ваш выбор должен падать на товары только проверенных изготовителей.

Самый распространенный вариант – это передняя подвеска, в которой установлены две шаровые опоры, по одной на колесо. Большинство внедорожников оснащены четырьмя шаровыми опорами в передней подвеске, на одно колесо приходится по две из них. Очень редкой является ситуация, когда шаровых три. У современных машин, задняя многорычажная подвеска которых независима, есть шаровые опоры и на задних колесах.

Как нужно снимать шаровою опору без съемника?

Снятие и замена шаровой опоры является достаточно обыденным делом, которое хоть и малоприятное, но выполнимое. Менять опору на современной машине и на классике одинаковыми действиями невозможно. Причина этому – разная конструкция. У современных машин шаровые опоры более совершенны. Все же при возникновении проблемы нужно, прежде всего, разобраться в вопросе: «Нужен ремонт шаровой опоры или замена?». Дабы дать правильный ответ, нужно провести диагностику ходовой части, это Вы вполне можете сделать самостоятельно, но только если Вам будет кто-то помогать.

Сначала нужно разобраться в том, какая бывает диагностика. Способ номер один – определить состояние опоры: приподнимите колесо, двумя руками возьмитесь на низ и верх, после чего попробуйте его пошатать. Это даст возможность определить, есть ли люфт. Второй способ является более надежным. Ломом или монтировкой попытайтесь залезть под машину. Зафиксируйте его по центру между нижним рычагом и краем опоры, далее отожмите вверх. Так Вы сможете увидеть люфт. Третий способ – самый верный и точный. Делать нужно следующее:

1) Демонтируйте шаровую опору, проверяйте ее в руках;

2) Зажмите ее в тиски, после чего выполните проверку радиального и осевого люфта пальца. О неисправностях будет говорить возможность перемещать палец без особых усилий. Это сигнал к тому, что шаровую опору нужно поменять.

Шаровая опора быстрее изнашивается из-за:

1) Отсутствия смазки;

2) Порывов в пыльнике;

3) Чрезмерно продолжительной эксплуатации;

4)

Наличия брака в одной из деталей.

Прежде, чем переходить к работе, подготовьте все нужные инструменты. Вам потребуются:

1) Накидные ключи на «17» и на «19»;

2) Монтировка;

3) Молоток;

4) Средство для удаления ржавчины;

5) Щетка по металлу;

6) Подъемник и подставка под машину;

Процесс снятия шаровой опоры без съемника

Вероятность того, что Вы самостоятельно справитесь с процедурой снятия опоры без съемника, крайне высока, поэтому скорее беритесь за дело, чтобы не терять время. Выполнить нужно следующее:

1) С помощью домкрата поднимите машину и установите ее на какой-нибудь неподвижный предмет.

2) Поставьте авто на ручник или же под колеса поместите кирпичи, чтобы машина не откатывалась.

3) Демонтируйте колесо со стороны, где находится сломанная шаровая опора.

4) Чтобы доступ к месту соединения шаровой и рычага был наилучшим, нужно вывернуть соответствующим образом руль.

5) Место их соединения зачистите, используя щетку по металлу.

6) Палец шаровой опоры покройте средством против ржавчин, после чего у Вас будет несколько минут для отдыха, пока оно подействует.

7) Используя ключ на «19», отвинтите гайку пальца и уберите ее. Далее Вам нужен был бы съемник, но в случае его отсутствия, поступайте следующим образом.

8) Возьмите монтировку и зафиксируйте ее так, чтобы при давлении на один конец, она давила на рычаг подвески. Установить монтировку можно в поворотном кулаке.

9) Если на деталях много ржавчины, то удалите ее средством.

10) После того, как рычаг окажется под нужным давлением, резким ударом молотка по месту соединения рычага с шаровой постарайтесь ее оттуда выбить.

11) После разъединения рычага и шаровой опоры, надавите на рычаг монтировкой и отведите поворотный кулак.

12) Ключом на «17» уберите пару болтов, которые соединяют шаровую и поворотный кулак.

13) Шаровая опора свободна.

Все достаточно просто, не так ли? Такие нехитрые манипуляции позволят Вам сэкономить деньги, которые Вы можете потратить на покупку новой шаровой опоры. Удачи Вам в ремонте подвески.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как снять верхнюю шаровую опору без съемника

На форуме нашел тему как снять шаровую без съемника, прочитал и забыл.
На днях пришлось снимать рычаг решил попробовать. Но ямы не было, теорию помнил но не дословно в результате получилось вот что.
Сначала описываю способ выложеный на форуме.
——————————————————————————-
Нужна яма, не подъемник(актуально для самоделов).
1. Снимаем шплинт гайки.
2. Льем вд40 на гайку.
3. Приоткручиваем гайку, но не совсем, тоесть чтобы она была навернута минимум на 3 витка резьбы.
4. Льем вд40 под гайку на палец.
5. Берем плоское зубило, либо любой кусок металла толщиной 15мм.
6. Вставляем его между рычагом и поворотным кулаком, чтобы он соприкасался с пыльником шаровой опоры.
7. Домкратим машину.
При поддомкрачивании машины видим, что зубило начинает сильно зажимать между кулаком и рычагом.

8. Когда колесо отрывается от земли, мы слышим сильный щелчок, это палец вышел из кулака.
9. Если колесо оторвалось от земли, а палец не вышел, маааааленьким молоточком через выколотку несильно бьём по кулаку.
Всё.
forums.drom.ru/toyota-vitz-yaris … 66203.html

И как делал я без без ямы

Можно и без ямы и со снятым колесом, про наличии гидравлического домкрата, или любого другого. Поддомкрачивать нужно сам рычаг в районе шаровой после чего вставить между шаровойи рычагом то самое зубило, и опустить домкрат. Шаровая вылетает за милую душу. При отсуствии гидравлического домкрата вероятно можно применять и любой другой. Так как шаровая вылетает под действием пружины стойки амортизатора.

• Снятие шаровой опоры без съемника — возможно ли это?
• Что такое шаровая опора?
• Как нужно снимать шаровою опору без съемника?
• Процесс снятия шаровой опоры без съемника

Важной частью любого автомобиля является подвеска. Следить за ее состоянием нужно постоянно, так как выход из строя даже маленькой детали станет огромной неприятностью. Вот одной из таких с виду незначительных деталей является шаровая опора. Она, как и все детали машины, иногда нуждается в замене, а для того, чтобы установить новый механизм, нужно убрать старый. Рассмотрим же вопрос снятия шаровой опоры с помощью подручных средств, то есть, без использования специального съемника.

Что такое шаровая опора?

Шаровая опора является элементом подвески машины, который обеспечивает жесткое и надежное крепление, при этом сохраняется ограниченная подвижность рычагов относительно колесной ступицы. Когда Вы двигаетесь на машине, то функций у передних колес две: обеспечивать движение автомобиля по дороге, а также обеспечение возможности маневрирования – повороты влево, вправо. Чтобы маневрировать и правильно двигаться, колеса должны располагаться правильно относительно дороги, то есть должны ровно стоять, свободно катиться назад и вперед, свободно управляться с помощью руля, а также крепко закреплены на оси. Чтобы эти требования были удовлетворены, была разработана подвеска, в которой очень немаловажную роль играют шаровые опоры. Они соединяют рычаги подвески и ступицу управляемого колеса.

Изначально шаровая опора устанавливалась только в переднеприводных машинах, благодаря чему колеса можно было поворачивать вокруг вертикали. С момента изобретения шаровой опоры около 40 лет назад мало что изменилось в ее конструкции.

Шаровая опора главным образом обеспечивает фиксированное положение колеса по горизонтали тогда, когда оно вращается по вертикали. Палец шаровой опоры может двигаться по кругу в корпусе, при этом он будет раскачиваться на небольшой угол. То есть, шаровая опора выполняет и вращательные, и ограниченные движения пальца в плоскости, где закреплена.

Зачастую, все элементы шаровой опоры изготовлены из стали. Дабы снизить трение между поверхностями, которые соприкасаются, поверхность сферического углубления покрыта пластмассой или иным полимером. Но есть и такие шаровые опоры, которые лишены этого полимерного покрытия. Зачастую, такие элементы установлены в «пожилых» отечественных машинах. Такие модели были оснащены разборными опорами, в них люфты убирались посредством подтяжки крышки.

Известны два способа установки шаровых опор. Первый способ – это крепление к рычагу с помощью болтов. Второй способ – запрессовка в него. Если шаровая опоры, закрепленная с помощью болтов, ломается, то заменить можно только ее. Если же запрессованная шаровая опора выйдет из строя, то нужно будет менять сам рычаг подвески, в котором запрессованная шаровая опора будет исправной. Но финансовые траты в этом случае будут значительно больше, так как придется покупать не просто новую опору, а целый рычаг.

Из-за своих функций на шаровую опору приходятся значительные нагрузки. Большинство машин опираются на крайне незначительную поверхность шара. Учитывая суммарный вес груза и пассажиров, низкое качество дорог и приличную скорость, нагрузка на шаровую опору в значительной мере возрастает. По этим причинам узел износится и выходит из строя. Когда Вы покупаете новую шаровую опору, то лучше выбирайте деталь от оригинального производителя. Рынок заполнен большим количеством торговых марок, которые выпускают подобие оригинальных шаровых опор, но Ваш выбор должен падать на товары только проверенных изготовителей.

Самый распространенный вариант – это передняя подвеска, в которой установлены две шаровые опоры, по одной на колесо. Большинство внедорожников оснащены четырьмя шаровыми опорами в передней подвеске, на одно колесо приходится по две из них. Очень редкой является ситуация, когда шаровых три. У современных машин, задняя многорычажная подвеска которых независима, есть шаровые опоры и на задних колесах.

Как нужно снимать шаровою опору без съемника?

Снятие и замена шаровой опоры является достаточно обыденным делом, которое хоть и малоприятное, но выполнимое. Менять опору на современной машине и на классике одинаковыми действиями невозможно. Причина этому – разная конструкция. У современных машин шаровые опоры более совершенны. Все же при возникновении проблемы нужно, прежде всего, разобраться в вопросе: «Нужен ремонт шаровой опоры или замена?». Дабы дать правильный ответ, нужно провести диагностику ходовой части, это Вы вполне можете сделать самостоятельно, но только если Вам будет кто-то помогать.

Сначала нужно разобраться в том, какая бывает диагностика. Способ номер один – определить состояние опоры: приподнимите колесо, двумя руками возьмитесь на низ и верх, после чего попробуйте его пошатать. Это даст возможность определить, есть ли люфт. Второй способ является более надежным. Ломом или монтировкой попытайтесь залезть под машину. Зафиксируйте его по центру между нижним рычагом и краем опоры, далее отожмите вверх. Так Вы сможете увидеть люфт. Третий способ – самый верный и точный. Делать нужно следующее:

1) Демонтируйте шаровую опору, проверяйте ее в руках;

2) Зажмите ее в тиски, после чего выполните проверку радиального и осевого люфта пальца. О неисправностях будет говорить возможность перемещать палец без особых усилий. Это сигнал к тому, что шаровую опору нужно поменять.

Шаровая опора быстрее изнашивается из-за:

1) Отсутствия смазки;

2) Порывов в пыльнике;

3) Чрезмерно продолжительной эксплуатации;

4) Наличия брака в одной из деталей.

Прежде, чем переходить к работе, подготовьте все нужные инструменты. Вам потребуются:

1) Накидные ключи на «17» и на «19»;

2) Монтировка;

3) Молоток;

4) Средство для удаления ржавчины;

5) Щетка по металлу;

6) Подъемник и подставка под машину;

Процесс снятия шаровой опоры без съемника

Вероятность того, что Вы самостоятельно справитесь с процедурой снятия опоры без съемника, крайне высока, поэтому скорее беритесь за дело, чтобы не терять время. Выполнить нужно следующее:

1) С помощью домкрата поднимите машину и установите ее на какой-нибудь неподвижный предмет.

2) Поставьте авто на ручник или же под колеса поместите кирпичи, чтобы машина не откатывалась.

3) Демонтируйте колесо со стороны, где находится сломанная шаровая опора.

4) Чтобы доступ к месту соединения шаровой и рычага был наилучшим, нужно вывернуть соответствующим образом руль.

5) Место их соединения зачистите, используя щетку по металлу.

6) Палец шаровой опоры покройте средством против ржавчин, после чего у Вас будет несколько минут для отдыха, пока оно подействует.

7) Используя ключ на «19», отвинтите гайку пальца и уберите ее. Далее Вам нужен был бы съемник, но в случае его отсутствия, поступайте следующим образом.

8) Возьмите монтировку и зафиксируйте ее так, чтобы при давлении на один конец, она давила на рычаг подвески. Установить монтировку можно в поворотном кулаке.

9) Если на деталях много ржавчины, то удалите ее средством.

10) После того, как рычаг окажется под нужным давлением, резким ударом молотка по месту соединения рычага с шаровой постарайтесь ее оттуда выбить.

11) После разъединения рычага и шаровой опоры, надавите на рычаг монтировкой и отведите поворотный кулак.

12) Ключом на «17» уберите пару болтов, которые соединяют шаровую и поворотный кулак.

13) Шаровая опора свободна.

Все достаточно просто, не так ли? Такие нехитрые манипуляции позволят Вам сэкономить деньги, которые Вы можете потратить на покупку новой шаровой опоры. Удачи Вам в ремонте подвески.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Не люблю переплачивать деньги в мастерских, когда вижу, что имея нормальный инструмент, приспособления в виде домкрата и лома, соблюдая нехитрые правила безопасности, смогу ремонт автомобиля такой как снять шаровую опору без съемника, могу сделать сам, это не так уж трудно.

Как снять шаровую опору без съемника

Для снятия шаровой, да и вообще разборке подвески необязательно иметь подъёмник или смотровую яму, достаточно небольшого участка земли с плотным грунтом.
Перед тем как снять шаровую опору без съемника, надо подготовить инструмент.

Вам понадобится для удобства работы маленький стульчик.

• Домкрат, лучше два.
• Противооткатные упоры.
• Хороший набор инструмента, как накидных, так и рожковых ключей.
• Монтажка, лучше лом.
• Молоток.

Порядок работ.

Подготовка.

1. Въезжаем на место разборки.
2. Подставляем под задние колеса противооткатные упоры.
3. Ставим домкрат под автомобиль, при необходимости под домкрат подкладываем прочные ровные опоры в виде досок или крепких кирпичей.
4. Ослабляем гайки крепления колеса.
5. Приподнимаем домкратом автомобиль пока колеса не оторвутся от земли.
6. Выкручиваем гайки крепления колеса, это самый ответственный и опасный момент. Во время снятия, если неустойчиво стоит домкрат, машина может с него соскочить, что чревато несчастным случаем или ещё большей поломкой автомобиля. Да и поднять из такого положения автомобиль затруднительно.
7. Снимаем колесо и сразу в целях безопасности подкладываем его под переднюю балку.
8. Берем инструмент.
9. Откручиваем и снимаем суппорт тормозов. К суппорту может быть прикручен маленьким болтом металлический кожух защиты тормозного диска.
10. Если не надо менять колодки, убираем суппорт в сторону и крепим его к раме проволокой, веревкой или любым другим способом, чтобы не повредить тормозной шланг и чтобы суппорт не мешал в дальнейшей работе.
11. Ослабляем гайку крепления рулевой тяги оборота на три.
12. Вставляем лом так чтобы один конец его упирался жестко, в какую не будь металлическую деталь, сам лом упирался в штангу крепления шарового наконечника рулевой тяги. Давим на второй конец лома в направлении выхода конуса рулевой тяги, ударяя молотком по поворотному кулаку на ступице, выбиваем рулевую тягу.
13. Откручиваем гайку крепления тяги и убираем её в сторону.
14. Откручиваем стойку стабилизатора поперечной устойчивости.
15. При помощи монтажки или второго домкрата ослабляем напряжение в соединении между стойкой и стабилизатором, достаём шаровую стойку.
16. Откручиваем нижний болт, верхние гайки амортизатора и снимаем его.

Снятие шаровой.

1. Ослабляем гайку на верхней шаровой опоре.
2. Вставляем лом, применяя метод выбивания рулевой тяги, делать это надо аккуратно, чтобы не повредить резиновые пыльники на деталях ходовой.
3. Стучим по ступице в месте крепления шаровой к поворотному башмаку.
4. Откручиваем до конца гайку шаровой опоры.
5. Выкручиваем болты крепления шаровой верхнего рычага.
6. Снимаем шаровую.
7. Ослабляем гайку крепления нижней шаровой опоры.
8. Снимаем защитную крышку со ступицы.
9. Вынимаем стопорное кольцо и регулировочную шайбу с наружной гранаты.
10. Ставим под нижний рычаг домкрат № 2.
11. Подымая домкратом нижний рычаг, упираем верхний поворотный рычаг, в верхний рычаг слегка повернув ступицу в сторону бампера, чтобы дать доступ к поворотному рычагу нижней шаровой.
12. Продолжая поднимать домкратом ступицу, напрягаем соединение шаровой со ступицей.
13. Не поднимая авто домкратом, молотком стучим по ступице в месте соединения, выбиваем шаровую из места крепления и откручиваем до конца гайку шаровой.
14. Снимаем, следя чтобы не потерять шайбу, которая находится между подшипником ступицы и гранатой, ступицу. Убираем её в сторону, закрыв отверстие с подшипником чистой тряпочкой.
15. Откручиваем четыре болта крепления шаровой и, повернув её вниз слегка поворачивая в сторону, вынимаем из нижнего рычага.

В ходе разборки проверяем состояние деталей и во время сборки, которая происходит в обратном порядке, меняем вышедшие из строя, на новые детали.

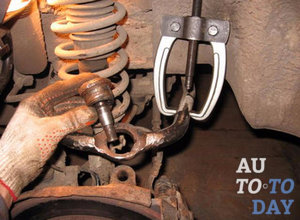

Съемники шаровых опор

Понравилась статья? добавь ее в закладки, чтобы не потерять — ЖМИ «Ctrl + D»

на Ваш сайт.

Как снять шаровую опору без съемника

06.04.2017

Износ или поломка шаровой опоры — серьезная неисправность, которая негативно отражается на работе автомобиля и требует скорейшего устранения.

Наиболее распространенными признаками, по которым можно определить необходимость замены шаровой, являются:

• Скрип в районе указанной детали во время поворота руля.
• Стук, появляющийся преимущественно во время движения по неровным дорогам при низкой скорости. Это обусловлено увеличивающимся зазором между головкой пальца и полостью корпуса, а точнее ее поверхностью.
• Отсутствие устойчивого движения при прямой езде. Дополнительные особенности — наличие неравномерного износа покрышек при правильном развал-схождении. Нельзя полагаться только на данный признак, поскольку он проявляется и при некоторых других неполадках.

Поскольку у автовладельцев далеко не всегда есть желание или возможность обратиться в соответствующий сервисный центр, а также может не найтись под рукой необходимого инструментария, встает ряд вопросов. В данном случае водителей интересует, как снять шаровую опору без съемника. Мы рассмотрим данную процедуру на примере нескольких автомобилей различных марок.

Почему нельзя медлить с заменой?

Самое простое, что может произойти в случае неисправности, это износ резины. Дополнительно возникают проблемы с управлением автомобилем. В случае игнорирования неисправностей растет риск развития событий, при которых опора вырывается в процессе езды по дорогам. Безопасный результат в таком случае можно получить только на малой скорости или при стоянке. В противном случае ситуация может обернуться ДТП.

Замена шаровой на Renault Logan.

Владельцам этой марки авто рекомендуется заменять не только шаровую опору, но и одновременно нижний рычаг подвески (здесь, писал на эту тему). Делается эта процедура в результате износа или повреждения узла. Для проведения операции необходимы:

• Молоток.
• Плоская отвертка.
• Торцевой ключ — размерность 30.
• Ключ размерности 13.
• Рожковые ключи на 16 и 18.
• Две трубы разного диаметра.
• Брусок.

Основные шаги процесса.

1. Автомобиль вывешивается, либо с помощью домкрата поднимается его передняя часть, авто устанавливается на опоры.
2. Снимается колесо.
3. Снимаются гайки верхнего и нижнего болта, а также соединительная тяга.
4. У стойки стабилизатора поперечной устойчивости выкручивается гайка, затем вытягивается болт.
5. Удаляется болт шаровой.
6. Вытягивается палец из корпуса поворотного механизма.
7. Снимаются болты сайлентблоков, как переднего, так и заднего.
8. Демонтируется нижний рычаг подвески.
9. Старая шаровая опора удаляется. Для этого с узла снимается резиновый чехол и металлическое фиксирующее кольцо. В конце опора выбивается при помощи молотка (подробнее на видео).
10. Новая шаровая устанавливается так, чтобы ее зубцы вошли в пазы шлица.

Сборку механизма проводить в обратном порядке.

Видео инструкция.

Как осуществить замену на Лада Приора?

В этом случае роль съемника могут выполнить молоток и прут арматуры. Чтобы снять износившуюся или сломанную шаровую опору, потребуется:

• Автомобиль поднимается с помощью домкрата.
• Снимается переднее колесо.
• Приоткручиваются два болта крепления шаровой, откручивается гайка крепления (ключ на 17 и 19).

• Арматурный прут вставляется между рычагом и корпусом опоры, после чего тянется вниз.

• По пальцу необходимо бить снизу вверх в разных направлениях, чтобы конус шарового пальца выскочил из рычага.
• После того, как конус вышел, опора отворачивается от поворотного кулака.
• Чтобы шаровая не прижималась к кулаку посредством рычага, подпирается ступица, либо ставится колесо и опускается домкрат.
• Далее проводится замена шаровой опоры, которая крепится к рычагу и кулаку.

Видео инструкция.

Замена шаровой на автомобиле ВАЗ 2109.

Данный процесс проводится не только при износе шаровой опоры, но и при наличии прорыва в пыльнике. Оставлять это без внимания нельзя, поскольку это влечет опасность для пассажиров и водителя.

Наиболее желательно для работы использовать подъемник или смотровую яму. В случае отсутствия таковых можно воспользоваться домкратом. Что потребуется сделать:

• Снять колесо, на котором диагностика выявила проблемы с ШО.
• Все детали конструкции прочищаются от загрязнений. Плюс элементы крепления обрабатываются с помощью специального состава для снятия ржавчины. Это олегчит проведение монтажа и демонтажа.
• Ключом на 19 открутить гайку, с помощью которой шаровая опора крепится к рычагу подвески.
• С помощью молотка и монтировки палец ШО выпрессовывается из рычага подвески. Для этого гайка не откручивается до конца, а по рычагу наносится несколько сильных прицельных ударов.
• С помощью монтировки рычаг подвески отводится вниз, чтобы освободить палец ШО от рычага.
• Болты, соединяющие шаровую опору и поворотный кулак, демонтируются с помощью ключа на 17.
• Поврежденная шаровая опора снимается.
• Проводится проверка состояния не только опоры, но и пыльника. Порой замены последнего может оказаться достаточно для устранения неполадок. При обнаружении явных поломок шаровая опора снимается, ставится новая, а узел собирается обратно.
• Необходимо обратить внимание на состояние пальца. В нем должна находиться распорная втулка. В случае отсутствия ее следует вернуть на место, иначе обновленная ШО будет работать неправильно.
• Резиновый чехол смазывается консистентной смазкой перед процессом обратного монтажа. Плюс смазку потребуется нанести на место установки пыльника в шаровой опоре.

Можно ли восстановить опору?

У данного элемента имеются 2 типа неисправностей. Наиболее часто можно столкнуться с выработкой смазки, имеющейся в корпусе. При таком развитии событий восстановление шаровой опоры в рабочее состояние дается легко. С помощью специального шприца в корпусе обновляется количество смазки. Опытные мастера отдают предпочтение графитовой смазке, но можно воспользоваться и другой ее разновидностью, желательно с близкими по значению показателями, советую прочитать статью — чем смазать шаровую.

Если работоспособность шаровой была восстановлена приведенным выше способом, стоит учитывать, что продлить ее надолго не получится. В случае, когда имеется высокая степень износа, добавление смазки не изменит положения вещей. Потребуется замена запчасти.

Состояние большинства отечественных дорог приводит к тому, что автомобильные подвески не могут служить долгое время, вследствие чего требуется регулярная и частая замена ее элементов. Что касается шаровой опоры, то снятие ее без съемника не представляет большой проблемы. Для этого процесса требуется минимальный набор вспомогательных инструментов. При этом отсутствие профессионального инструмента не окажет отрицательного воздействия на детали механизма.

Рекомендую прочитать:

Как снять шаровую опору без съемника? Когда под рукой его нет »

Как снять шаровую опору без съемника? Когда под рукой его нет

Довольно часто автолюбители интересуются, как снять шаровую опору без съемника. Такая необходимость может возникать по разным причинам. Чаще всего, имеющийся съемник не подходит к данной модели автомобиля. Хотя, принцип крепления опоры не отличается, общая конструкция подвески может быть разной. Поэтому, оказывается, что имеющимся съемником просто не подобраться к детали. Также у многих начинающих водителей нет в наличии некоторых приспособлений. Не стоит ехать на станцию техобслуживания из-за отсутствия съемника, опять же можно обойтись без него. К тому же, никаких отрицательных моментов возникнуть не должно.

Диагностика

Как снять шаровую опору без съемника? Такой вопрос задают люди, которые столкнулись с заменой шаровой. Особенно, в случаях неожиданной поломки. Чтобы это не стало для вас неприятным сюрпризом, нужно знать, как правильно диагностировать поломку. Первым признаком неисправности является стук в подвеске при проезде по неровностям дороги. Но, тут нужно учитывать, что на большом морозе смазка может замерзать. В таком случае, стуки могут наблюдаться при начале движения.

Не стоит паниковать, это вполне нормальное явление. Также при сильном износе автомобиль может рыскать по дороге, и наблюдается повышенный износ резины.

Не забывайте, что стучать в подвеске могут не только шаровые опоры. Поэтому, обязательно внимательно осмотрите подвеску. Самым простым способом диагностики является проверка люфта. Для этого необходимо поднять машину на домкрате. После чего, пытаются покачать колесо, при наличии люфта необходимо заменить шаровую. Заодно определяем, какая опора вышла из строя. Это актуально для машин с двумя опорами с каждой стороны. В некоторых моделях имеется возможность замерить уровень износа шарнира через отверстие в нижней части опоры.

Снимаем шаровую

Итак, вы уверились, что опоре пришел конец, и теперь следует ее поменять. Кстати, делается это не только в случае неисправности данного элемента конструкции. При ремонте ступицы также придется снимать шаровую, иначе не получится демонтировать поворотный кулак. Перед началом работы нужно обработать гайку проникающей смазкой. Это значительно облегчит разборку. Подготавливаем автомобиль. Его ставят на ручник, устанавливают противооткатные упоры. Автомобиль поднимают на домкрате, принимают меры, чтобы он не упал. Снимают колесо.

Для снятия шаровой без съемника вам потребуется ключ, монтировка и молоток. Производится эта работа в следующем порядке:

• Ослабляем гайку, крепящую палец опоры. Ее следует открутить до верхнего края пальца. На некоторых моделях имеются дополнительные винты, крепящие корпус шаровой опоры. Если таковые имеются, то необходимо их выкрутить;

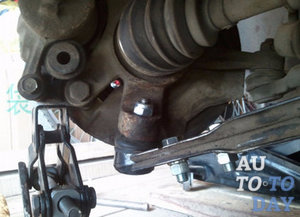

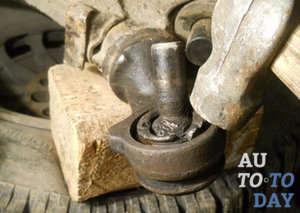

• Подготовив, таким образом, опору, приступаем к ее снятию. Для этого, подсовываем под рычаг монтировку, и начинаем его несильно отжимать (вверх или вниз, в зависимости от расположения опоры). При этом, наносим сильные удары по пальцу. Для этого и была оставлена гайка. Обычно нескольких ударов оказывается вполне достаточно.

Как снять шаровую опору своими руками без съемника?

Если есть нормальный инструмент, свободное время и желание повозится с автомобилем, то какой смысл обращаться на СТО? Деньги, которые придется там оставить, можно потратить и на более приятные мероприятия. Тем более можно поработать, если шаровая опора давно подает сигналы о том, что ее пора отправить на покой – стучит на ямках. Очень скоро крутить руль станет затруднительно, а дальше – хуже, шины с неравномерным износом придется заменить.

Как снять шаровую, если нет съемника

Искать эстакаду, смотровую яму, подъемник не нужно. Достаточно устроиться на небольшом асфальтированном участке. Приготовьте инструмент:

• пару домкратов;
• пару противооткатных упоров;
• набор накидных и рожковых ключей;
• ломик;
• молоток.

Последовательность действий

• поставьте автомобиль на площадку;
• под задними колесами должны стоить упоры, чтобы машина не покатилась;
• установите под домкрат ровные деревянные бруски или кирпичи;
• ослабьте крепежные гайки на колесах;
• поднимайте кузов до тех пор, пока колеса слегка не оторвутся от асфальта;
• выкрутите окончательно колесные гайки. Соблюдайте осторожность, ведь автомобиль теперь стоит только на сравнительно неустойчивых домкратах и при чрезмерном усилии может упасть;
• снимите колесо и для полной безопасности подложите его под балку;
• откройте свой ящик с инструментом, возьмите подходящий ключ и снимите суппорт, к которому может быть прикручен небольшим болтиком защитный кожух;
• если замена колодок не планируется, то отведите суппорт на шланге в сторону и привяжите его к раме;
• открутите на 3 оборота гайку крепления на рулевой тяге;

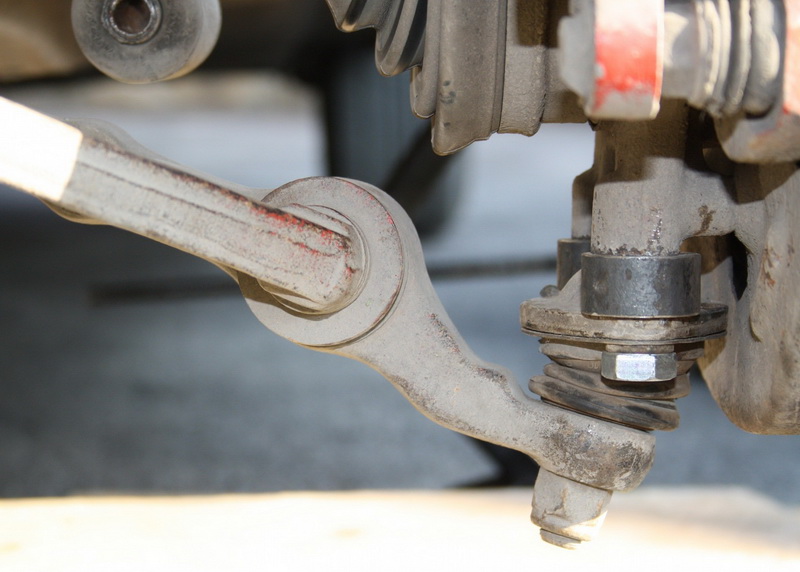

• вставьте ломик, чтобы один конец рычага уперся в любую металлическую деталь, а сам рычаг был на штанге наконечника. Одной рукой давите на рычаг, чтобы выдавить конус рулевой тяги, а другой рукой молотком постукивайте по кулаку в ступице, освобождая рулевую тягу;
• открутив гайку крепления, отведите тягу в сторону;
• открутите стойку стабилизатора;
• ломиком или домкратом ослабьте напряжение между стабилизатором и стойкой и достаньте шаровую стойку;
• снимите амортизатор, открутив верхние гайки и болт снизу;
• отпустите гайку верхней опоры;
• вставьте ломик так же, как при снятии рулевой тяги, но очень аккуратно, чтобы не пострадали пыльники ходовой;
• постучите по ступице молотком в месте крепления шарнира к поворотному башмаку;
• открутите полностью гайку шаровой опоры;
• выкрутите все крепежные болты верхнего рычага;
• снимите шаровую опору и приступите демонтажу нижней;
• ослабьте крепежную гайку;
• со ступицы снимите защитную крышку;
• извлеките стопорное кольцо, а также регулировочную шайбу;

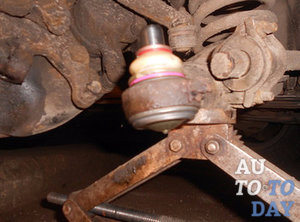

• под нижним рычагом поставьте домкрат, поднимите его до упора с верхним рычагом. При этом слегка поверните в сторону бампера ступицу;
• продолжайте поднимать ступицу, напрягая ее соединение с шаровой;
• постукивая по ступице, выдавливайте шаровую, откручивая до конца гайку;
• снимите шаровую и постарайтесь не потерять шайбу, что была между подшипником и гранатой. Отверстие закройте чистой ветошью;
• открутив болты крепления, извлеките шаровую из нижнего рычага.

Как видите, проблемы, как снять шаровую опору без съемника не существует. Было бы свободное время и большое желание. Сборка производится в обратном порядке. Купить новые запчасти вы всегда можете в нашем интернет-магазине!
