Как снять переднюю панель на Рено Логан: видео и фото

Полный демонтаж для панели приборов (торпедо) может понадобиться автолюбителям в различных случаях, будь то проклейка шумоизоляцией, либо ремонт различных деталей и элементов, или установка сигнализации и потайная установка диагностического разъёма в противоугонных целях. Но для того, чтобы провести эту работу с наибольшей лёгкостью, необходимо знать точную последовательность работ.

Содержание

• 1 Алгоритм снятия передней панели на Рено Логан (пошаговый)
• 2 Выводы

Алгоритм снятия передней панели на Рено Логан (пошаговый)

1. Первым делом, отсоединяем минусовой кабель от аккумуляторной батареи.
2. Далее демонтируем кожух рулевого колеса и с обратной стороны руля откручиваем винты крепления подушки безопасности.

   При помощи отвёртки откручиваем болты.

3. Аккуратно отчуждаем подушку безопасности в сторону.
4. Отключаем колодку с кабелем у подушки безопасности.

   Снимаем клемму от подушки безопасности.

5. Демонтируем и убираем в сторону подушку.

   Подушку следует снимать очень аккуратно.

6. С помощью ключа TORX откручиваем болт, который крепит к рулевой колонке рулевое колесо. Обратите внимание, что сначала болт откручиваем не полностью, оставляя 3-4 витка хода.

   Откручиваем руль при помощи шестигранника.

7. После того как болт ослаблен, прилагаем усилия и тянем колесо на себя, совершая покачивания сдвигая его с посадочного места. После того как колесо подошло в плотную к болту, откручиваем его до конца и полностью снимаем руль.
8. Далее нужно будет убрать барабан в сборе с подрулевыми переключателями, для этого совмещаем его выступы с технологическими отверстиями в корпусе. После, вставляем в образовавшуюся щель деревянный клин.
9. Ослабляем болт который крепит корпус снизу, но точно так же как болт рулевой колонки не откручиваем его до конца.

   Маркером отмечено место, куда следует вставлять клин, а стрелками расположение болтов.

10. Затем небольшим движением сдвигаем болт вдоль оси и демонтируем соединитель с вала колонки.
11. Разъединяем все колодки проводов, и убираем всю конструкцию в сборе в сторону.

    Аккуратно вынимаем колодки питания и управления.

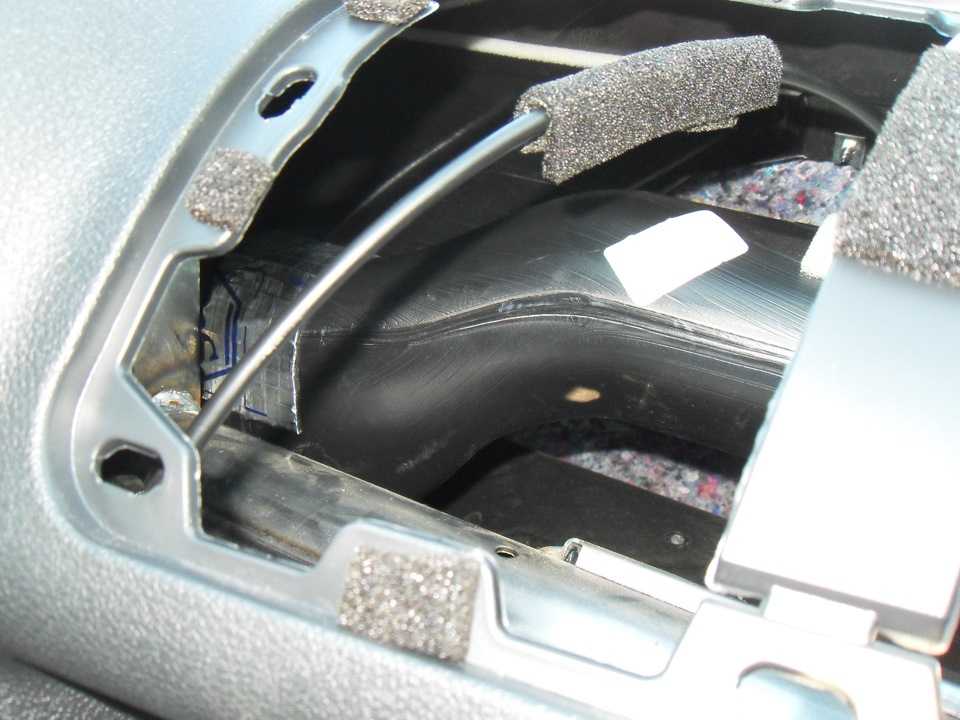

12. Убираем панель приборов как это было написано в этой статье.
13. На задней части тоннеля, убираем заглушку и откручиваем болт, фиксирующий её.

    Откручиваем болт, который фиксирует заднюю часть тоннеля.

14. Убираем отсоединённую часть тоннеля с ручки стояночного тормоза, при этом убрав колодки со стеклоподъёмников, регулятора и блокировки зеркал (при наличии).
15. С помощью головки на «10» откручиваем переднюю часть тоннеля, и освобождаем чехол рычага переключения передач из отверстия облицовки.

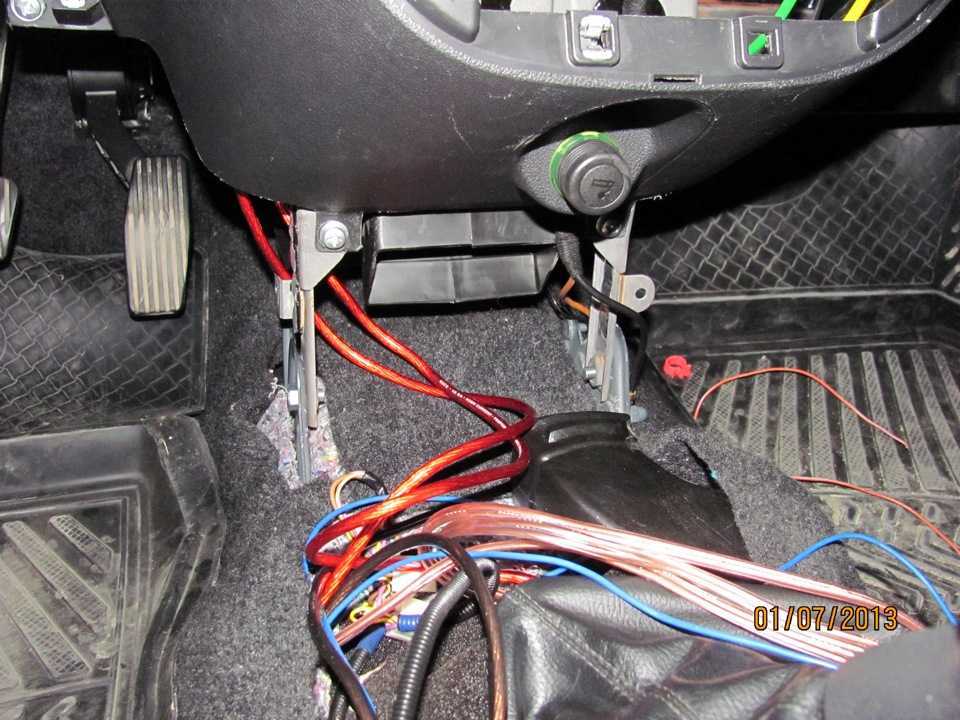

16. Отключаем колодку проводов у прикуривателя (проверка состояния прикуривателя), а также достаём пепельницу и коврик.
17. Последним шагом в снятии тоннеля будет откручивание двух винтов, которые расположены на местах передних подстаканников. После этого, выводим рычаг КПП через нижу облицовки и достаём ее.
18. Воспользовавшись плоской отверткой или руками, необходимо найти пистоны, которые крепят нижнюю обивку панели со стороны водителя. Полностью снимаем и убираем эту накладку.

    Для того чтобы их снять потребуется приложить усилие

19. Снимаем нижнюю облицовку, минуя серьезное сопротивление всех защелок и фиксаторов.
20. Отсоединяем автомагнитолу и убираем все колодки питания и антенны.

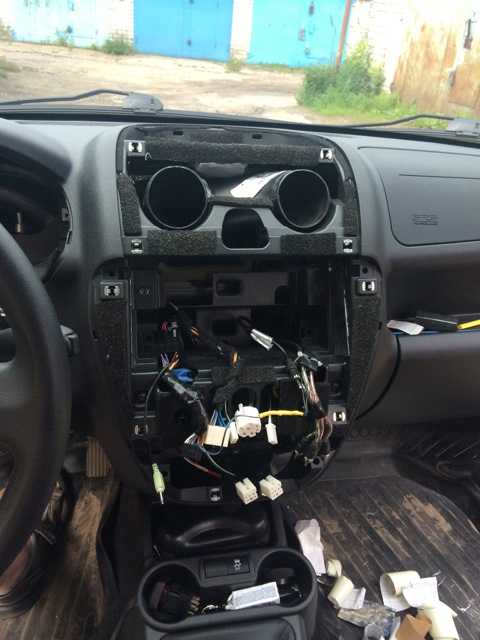

21. Преодолев всё сопротивление от зажимов, поддеваем и убираем декоративную консоль с передней части торпедо.

    Убирать панель следует аккуратно.

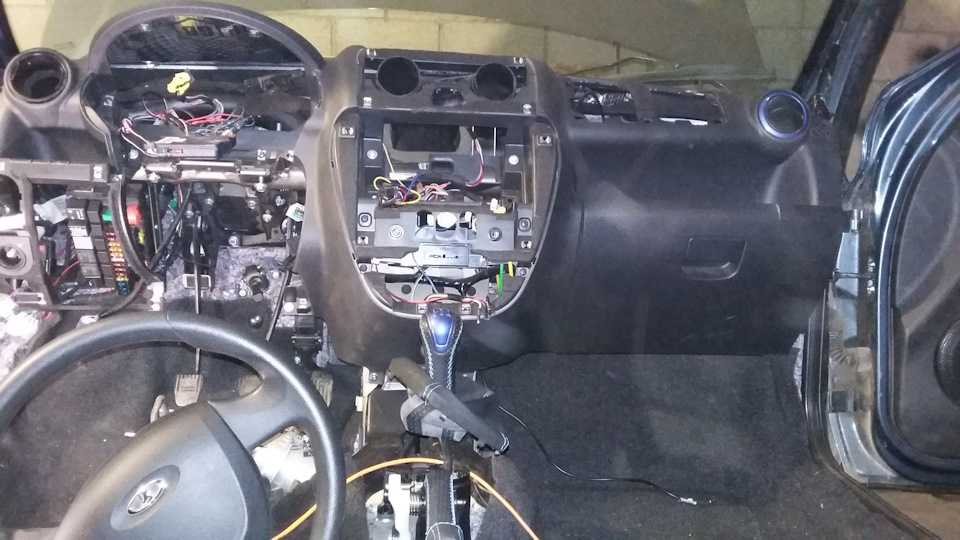

22. Помечаем все колодки которые идут к приборам с помощью маркера и отсоединяем их.
23. Демонтируем два болта крепления, фиксирующие нижний блок панели.

    Необходимые нам болты отмечены стрелками.

24. Убираем блок управления вентиляцией из корпуса панели, предварительно отсоединив крепление и все тяги, колодки проводов.

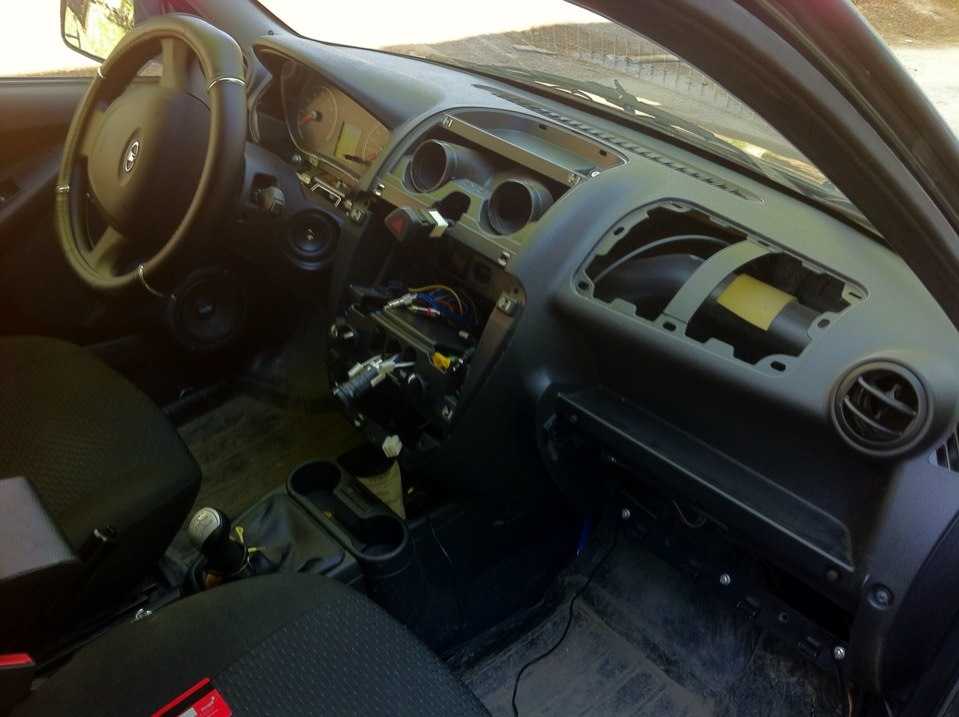

25. С правой стороны панели, убираем колодки у проводов подушки безопасности.

    Разъединяем вот эту колодку.

26. Обращаем внимание на рукоятку управлением внешними световыми приборами. Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора. После того, как винты откручены, вдавливаем корпус внутрь торпедо.

    После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо.

27. С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо. Откручиваем эти болты по-порядку.
    Отсоединяем заглушки при помощи отвёртки.

28. Демонтируем болт фиксирующий центральную часть панели.

    Откручиваем этот болт при помощи ключа TORX-20.

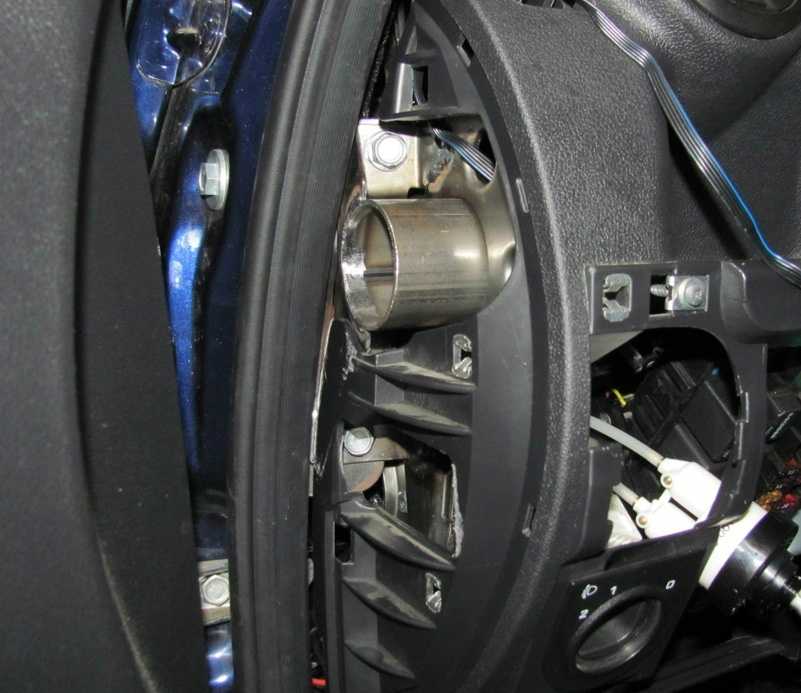

29. При помощи отвертки демонтируем накладку стойки с правой и левой стороны. Для того, чтобы эти элементы торпедо поддались, придётся с достаточным усилием преодолеть сопротивление фиксаторов.

    Вам придётся приложить усилия, чтобы благополучно снять их с мест фиксации.

30. Далее, когда накладки демонтированы, перед нами открылись верхние болты крепления панели. Откручиваем их поочерёдно с каждой стороны.

    Финальные болты в фиксации торпедо.

31. Оттягивая «торпедо», нажимаем на клемму, фиксирующую гнездо подключения диагностического оборудования.

    Для того, чтобы достать разъём, достаточно лишь нажать на фиксатор.
32. После того, как нашу приборную панель ничего не держит, достаём её из посадочного места и при помощи помощника достаём ее из автомобиля.

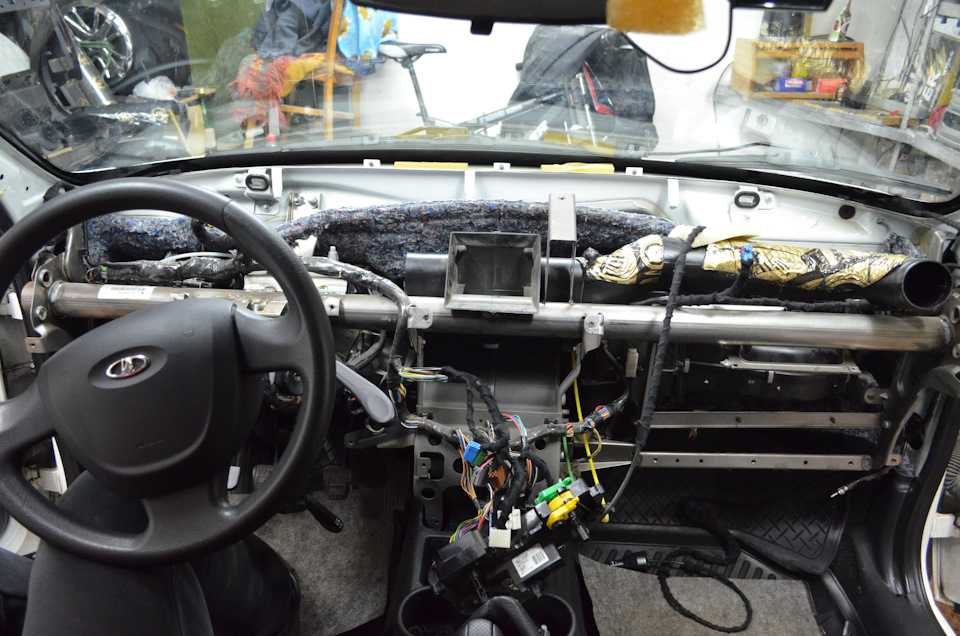

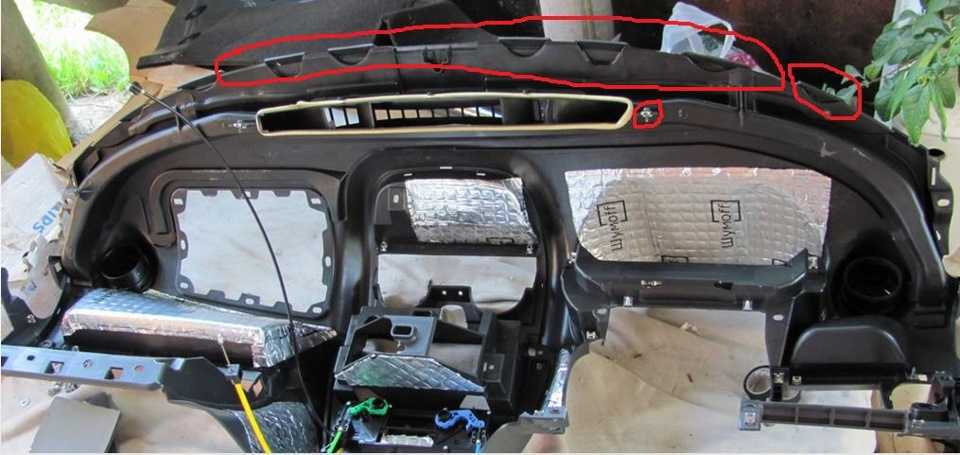

    Финальная часть — достаём торпедо из салона.

Собираем панель в порядке аналогичном порядку снятия.

Выводы

Как вы могли убедиться, для того, чтобы разобрать и демонтировать приборную панель на Рено Логан, ничего сложного нет. Достаточно лишь строго соблюдать указанный порядок и инструкцию в целом.

Аккуратно и желательно в одно место, складывайте все болты и шурупы, чтобы при обратной сборке не искать все разбросанные детали и крепления.

Если панель выгорела, то можете заменить отдельные её выгоревшие части, это должно улучшить внешний вид автомобиля и уменьшить его потерю в цене.

Как правильно снять торпеду на ВАЗ-2107

Ищете ответ на вопрос: как снять торпеду на автомобиле ВАЗ-2107? На первый взгляд процедура ее демонтажа выглядит достаточно простой. Однако для того, чтобы исключить случайное повреждение отдельных компонентов панели и ее поломку, придется проделать целый ряд довольно сложных манипуляций. В нашей статье вы найдете пошаговую инструкцию, которая существенно облегчит вам задачу.

Содержание

Зачем нужно снимать торпеду на ВАЗ-2107

С необходимостью демонтажа и разборки торпеды часто сталкиваются автолюбители, которые:

• намереваются сделать тюнинг приборной панели, привести ее в соответствие с самыми современными модными тенденциями;
• осуществляют ремонт одного из приборов, вышедшего из строя;
• собираются заменять трос спидометра, который пришел в негодность;
• восстанавливают работоспособность одного или нескольких индикаторов, расположенных на панели.

В процессе тюнинга после демонтажа торпеды можно установить сюда новую, более современную магнитолу, дополнительный обогрев стекол и другие высокотехнологичные устройства, а также перетянуть панель с использованием каких-либо новейших материалов для улучшения ее внешнего вида.

Если же ваша главная цель – ремонт, то просто заменяете сломанную деталь и устанавливаете изделие на место.

Читайте также: Как снять стартер на ВАЗ-2107

Как демонтировать панель приборов: пошаговая инструкция

В первую очередь необходимо открыть капот автомобиля и снять с аккумулятора минусовую клемму, чтобы обесточить нашу приборную панель. После этого работы выполняются в следующей последовательности:

• вывинчиваем полочку торпеды и корпус бардачка, используя специальную отвертку;
• отключаем питание лампочек, которые освещают внутреннюю полость бардачка в вашем авто;
• предельно осторожно извлекаем дополнительную приборную панель вместе с часами и другими устройствами. Для этого потребуется поддеть деталь отверткой и вытащить ее из специальных пазов;
• отключаем прикуриватель и лампы сигнализаторов, снимая соответствующие провода, расположенные за дополнительной панелью;
• извлекаем переключатели, размещаемые в непосредственной близости от рычага коробки передач и отключаем их от бортовой сети;
• выкручиваем саморезы, которые вы сразу же увидите под переключателями и болты, предназначенные для фиксации главной консоли торпеды. После этого можно свободно снять ее, не опасаясь повредить провода;
• снимаем кожух рулевой колонки;
• извлекаем накладку системы отопления вместе с дефлекторами воздуховодов;
• демонтируем блок управления отопителя;
• откручиваем последние гайки, удерживающие торпеду. Для этой цели нужно использовать ключ на 10.

После этого можно без особых проблем демонтировать панель приборов в автомобиле. Используя данный подход, вы можете не опасаться случайной поломки каких-либо деталей или обрыва проводов, так как все они извлекаются перед откручиванием фиксирующих гаек. Сборка торпеды осуществляется в обратном порядке и может быть выполнена даже без наличия опыта. Самое главное – производить все работы максимально аккуратно и не пропускать какие-либо описанные выше шаги.

Рекомендации, позволяющие избежать проблем в процессе снятия торпеды

Если вы намереваетесь впервые снимать приборную панель в автомобиле ВАЗ-2107, обязательно соблюдайте следующие правила:

• демонтируя верхнюю часть защитного кожуха рулевой колонки, обращайте внимание на то, чтобы не повредить уплотнительное кольцо замка зажигания. Данная деталь выполнена из довольно хлипкой резины, не выдерживающей сильного механического воздействия;
• на все разъемы, провода и переключатели, которые вы снимаете для получения простого доступа к торпеде, наносите метки. Они позволят избежать путаницы в процессе монтажа;
• извлекая дополнительную приборную панель, не старайтесь применять силу, так как существует довольно высокий риск сломать пластиковые фиксаторы. Найти им замену окажется не так и просто.

Читайте также: Как снять руль на ВАЗ-2107

Для снятия торпеды лучше использовать специальные инструменты, поэтому мы рекомендуем заранее подготовить обычную и крестовую отвертки средних размеров, плоскогубцы и набор рожковых ключей. Это поможет демонтировать все необходимые детали, а также отвинтить гайки и болты, удерживаются приборную панель. Чтобы не ошибиться в процессе выполнения работ, предлагаем посмотреть видео, в котором подробно описывается каждый этап снятия торпеды.
