Замена трапеции дворников ВАЗ 2110 без опыта своими

Оставьте комментарий / От Юрий

Трапеция Ваз 2110 — это конструкция, которая осуществляет возвратно-поступательное функционирование щеток стеклоочистителя транспортного средства.

Трапеция приводится в работу от мотора стеклоочистителя и создает одновременное передвижение щеток по указанной траектории.

Если на машине ВАЗ 2110 дворники приступают не лучшим образом функционировать, то может это связано с неисправностью трапеции, и её необходимо сменить.

Замена трапеции дворников Ваз 2110 нуждается в большой сосредоточенности и ювелирности, затем чтобы не повредить соседние механизмы.

Как осуществляется снятия трапеции дворников ВАЗ 2110

Содержание

Вся процедура представляется таким образом:

Начальным делом надлежит убрать стеклоочистители. Для этого обязательно снять пластиковые накладки и отвернуть гайки, с использованием которых они фиксируются к шпилькам трапеции.
Аккумуляторную батарею разъедините с бортовой сетью, убрав клемму со знаком минус.
Плоской отверткой отверните резиновые колпачки и отвинтите пару гаек прикрепления поводков дворников.
Стяните поводки дворников, повлечь от руки в сторону себя.
С помощью плоской отвертки освободите четыре пластмассовые колпачки и открутите четыре винтика под крестообразную отвертку.
Вытаскиваем вспомогательную ветровую накладку (жабо) и расширительную емкость системы охлаждения. Потом достаньте теплоизолятор и уплотнитель под капотом, которая размещена за расширительной емкостью. Помните, что требуется выдернуть из нее трубку поступления омывающей жидкости.

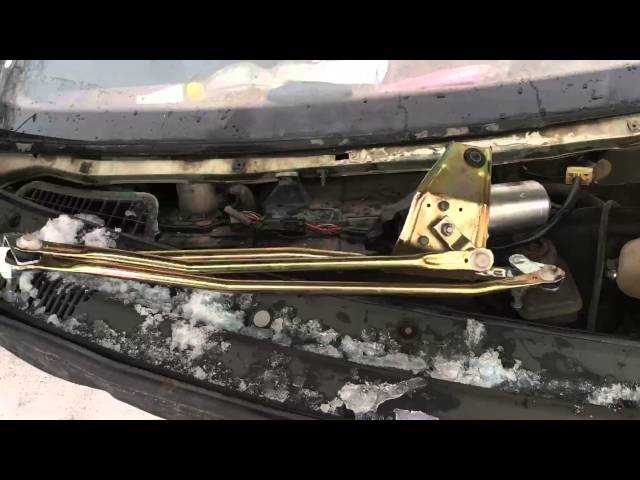

Дальше выкрутите пару гаек присоединения трапеции к заграждению под ветровым стеклом.
Внутри открутите единственный остававшийся болт крепежа трапеции и демонтируйте ее воедино с моторчиком. С осторожностью извлекаем трапецию и вытаскиваем ее из коробки воздухопритока. Когда сняли отслужившую деталь правильнее вместе с ней сходить в магазин автозапчастей так, как они отличаются креплениями и разъемами подключения к моторчику.

Установка трапеции обратно

Достали? А теперь надо установить. Запоминайте как снимали и устанавливайте предназначенную для замены трапецию в противоположном порядке.
Прежде чем поставить трапецию смажьте все натирающиеся компоненты графитовой смазкой. Когда трапецию поставите, болты сильно сразу не закрепляйте основательно, вдруг придётся маленько развернуть электромотор.
Если работает все беспроблемно, закрепляйте болты и ставьте все остальное.

Как выполняется ремонт трапеции

Фактором поломки не исключено, что может быть износ отдельных элементов. Если в отжившей свой век автодетали просто пришла в негодность втулка, необязательно переставлять всю трапецию. Предостаточно без особых усилий произвести ремонт её с помощью ремкомплекта. В результате обойдется, конечно, дешевле. Сначало после съёма, все части трапеции надлежит почистить, затем посмотреть состояние шпилек.

В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластмассовые колпачки, которые подобрать в ремкомплекте. Вначале трапецию разъединяют, плохие колпачки срезываются. Главная проблема — это стянуть колпачки из тяг трапеции. Дополнительно можно обмакнуть края трапеции в кипяток на несколько минут и колпачки проще удалить и установить новые.

Чтобы трапеция Ваз 2110 не ломалась, она имеет потребность в систематическом обслуживании. Чистите от нечистот и смазывайте ее и это продлит срок
эксплуатации.

Трапеция стеклоочистителя, устройство, назначение, признаки неисправностей, замена своими руками. Как самостоятельно заменить трапецию стеклоочистителя. Признаки неисправностей трапеции стеклоочистителя и способы их устранения. Самостоятельная замена.

От чистоты переднего стекла напрямую зависит безопасность водителя, а также пассажиров, находящихся в автомобиле, особенно при езде в плохих погодных условиях. Поверхность стекла очищает очиститель, и именно от его работоспособности зависит, будет ли стекло чистым и в какой степени. В данной статье мы рассмотрим такой элемент, как трапеция стеклоочистителя (сокращенно ТС), так как именно она играет ключевую роль в работоспособности всего узла.

Содержание

Конструкция стеклоочистителя
Трапеция стеклоочистителя, устройство, принцип действия и назначение
Трапеция стеклоочистителя, признаки неисправностей и методы их устранения
Трапеция стеклоочистителя, как выбрать
Замена трапеции стеклоочистителя своими руками
- материалы и инструменты
- пошаговая инструкция

Конструкция стеклоочистителя

Основные компоненты стеклоочистителя:

Система управления.
Щетка и поводок.
Трапеция.
Рычаги.
Червячный механизм.
Электродвигатель.
Редуктор.

Чтобы щетки стеклоочистителей плавно двигались по стеклу, на поводок должно передаваться достаточное усилие. Это достигается за счет функционирования электромотора, соединенного с редуктором, который обладает наличием червячного механизма. Поскольку в системе есть редуктор, можно уменьшить частоту оборотов вала и повысить величину усилия, передаваемого трапеции. Трапеция синхронизирует движения обоих щеток.

Трапеция стеклоочистителя, устройство, принцип действия и назначение

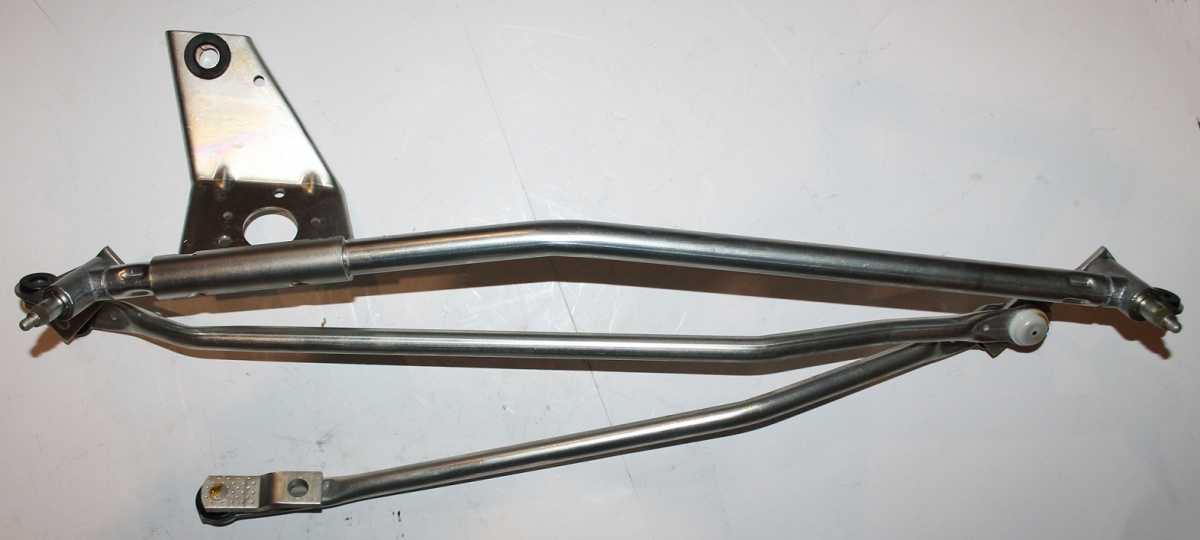

Трапеция — один из важнейших компонентов стеклоочистительного механизма, переводящий вращательные движения вала электродвигателя в движение дворников. Конструкция трапеции фактически идентична для всех моделей авто. Различия заключаются в способах крепления, форме и размерах ее составляющих.

Устройство состоит из таких деталей:

шарниры;
тяги;
шарнирные чашки.
корпус.

При помощи расчетов конструкторы диагностируют, какой должен быть профиль звеньев ТС. За счет этого у конструкции формируется требуемый запас прочности, т. е. при движении щеток целостность системы сохраняется.

Чтобы уменьшить потери при расходе электроэнергии и трении, соединения устройства изготавливают из полиформальдегида. Он отличается высокой износостойкостью и низким коэффициентом трения. От трения и коррозионных процессов металлические части защищены гальваническим слоем.

Принцип действия состоит в следующем: палец приводится в движение моторчиком и заставляет двигаться трапецию. Затем происходит соединение валов с редуктором при помощи тяг посредством колебательных движений. Как результат, щетки очистителя двигаются со стороны в сторону, а поверхность стекла очищается.

Трапеция стеклоочистителя, признаки неисправностей и методы их устранения

О неправильной работе трапеции и о наличии повреждений на ней свидетельствуют сбои в функционировании самих дворников. Например, они могут слишком медленно двигаться не зависимо от режима работы, а также самопроизвольно останавливаться при очистке стекла. Еще одно яркое подтверждение, что дворники вышли из строя — это скачки, прерывистые движения щеток, а также специфический звук от поводка в ходе работы. Причина этого явления заключается в окислении на приводах проводков, которые расположены во втулках трапеции. Если игнорировать окись, электродвигатель может сломаться, поскольку на него ложатся большие нагрузки.

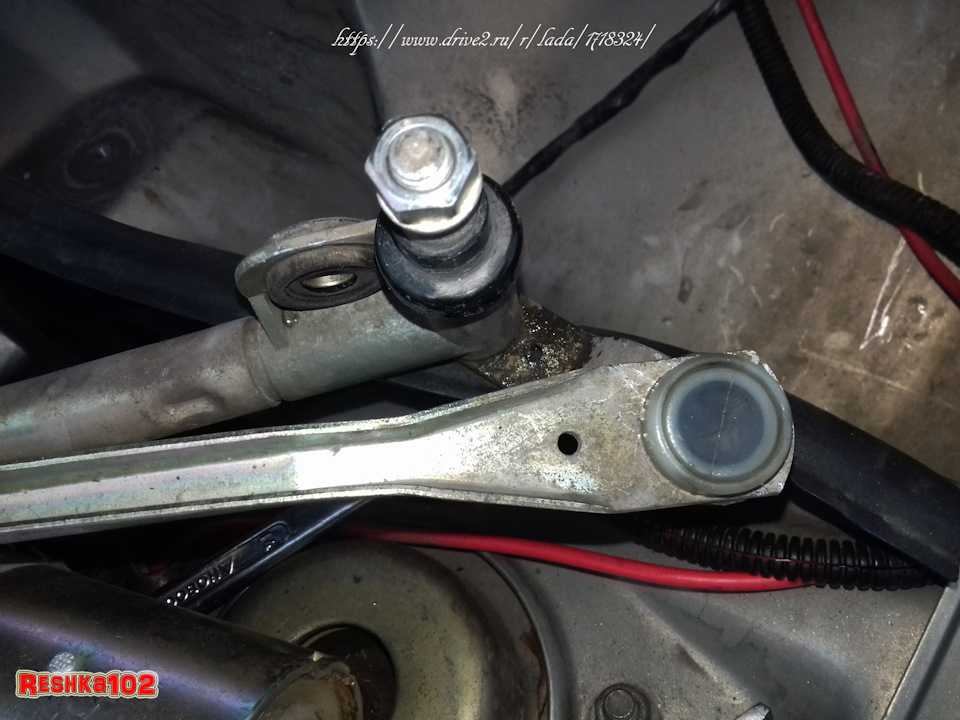

Если появился люфт стеклоочистительных поводков, значит износились втулки трапеции. В таком случае необходимо выполнить ремонт трапеции или ее замену. Иначе сильно возрастает вероятность попасть в ДТП. О потребности ремонта трапеции может свидетельствовать пониженное давление. Если дворники не способны полностью убрать воду либо снег, значит возникли проблемы с давлением. При неисправности тяги трапеции движение щеток затруднено. Причиной поломки может быть износ отдельных элементов. В таком случае снимите, разберите механизм и замените изношенные детали.

Трапеция стеклоочистителя, как выбрать

При приобретении нового изделия обращайте внимание на его размер и способ крепления. Трапеции могут отличаться размером поводков и штекером подсоединения к электродвигателю. Желательно отдавать предпочтение оригинальным изделиям, которые предназначены именно для вашей модели авто.

Замена трапеции стеклоочистителя своими руками

Замена трапеции — достаточно простое мероприятие, которое легко можно выполнить своими силами, не прибегая к помощи работников СТО.

материалы и инструменты

Перед работой приготовьте такие инструменты и материалы:

Графитная смазка.
Новое изделие.
Набор ключей.
Плоская и крестовая отвертки.

пошаговая инструкция

Вначале отключите питание транспортного средства, сняв с аккумулятора клемму.
Далее снимите старую трапецию, для чего необходимо демонтировать облицовку лобового стекла, а также расширительный бачок.
Затем отсоедините разъем мотора дворников.
После этого выкрутите правую и левую крепежные гайки очистителя стекла, снимите дворники, все заглушки, а также крепеж при помощи крестовой отвертки. Также необходимо демонтировать пластиковые детали на кожухах.

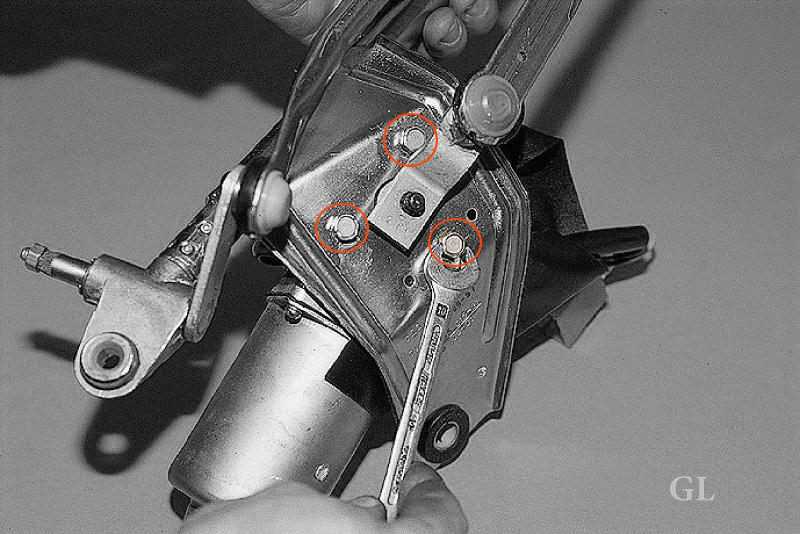

Далее открутите гайки крепления кронштейна электромотора к кузову машины и крепеж, который соединяет трапецию с двигателем.
Затем можно снять мотор.
После снятия электродвигателя можно извлечь трапецию.
Перед монтажом новую трапецию следует собрать, поскольку она продается в разобранном виде.
Установите новое изделие и соберите механизм в обратном порядке.

После завершения сборки отрегулируйте щетки и смажьте все детали и узлы механизма с помощью графитной смазки.

Как заменить рычаг стеклоочистителя

Как заменить рычаг стеклоочистителя | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены рычага стеклоочистителя ветрового стекла

Место обслуживания

$179,60 — $354,97

Диапазон цен для всех автомобилей

Правильно работающие стеклоочистители необходимы для безопасного вождения. Грязное ветровое стекло может существенно повлиять на вашу способность безопасно управлять автомобилем, поскольку вам будет трудно увидеть препятствия на пути, а также усилится ослепление фарами встречного автомобиля, если вы едете ночью.

Если на дворниках остаются непротертые пятна или остаются полосы даже после замены щеток, велика вероятность, что проблема заключается в самих рычагах стеклоочистителей. Рычаги стеклоочистителя могут погнуться из-за коррозии. Независимо от причины, если ваши дворники не работают после замены щеток, пришло время заменить рычаги стеклоочистителя.

В стеклоочистителях используется несколько различных технологий, чтобы ваше ветровое стекло всегда было блестящим. В электродвигателе стеклоочистителя используется червячная передача, которая обеспечивает движение дворников. Рычажный механизм стеклоочистителя преобразует крутящий момент двигателя стеклоочистителя в возвратно-поступательное движение щеток стеклоочистителя.

Рычаги стеклоочистителей обычно погнуты из-за актов вандализма, и если они погнуты, их практически невозможно правильно выпрямить; рычаги придется заменить.

Рычаги щеток стеклоочистителя бывают нескольких видов: с болтовым креплением, с защелкой или с нажимным креплением.

Независимо от того, какой у вас тип рычага стеклоочистителя, замена рычага стеклоочистителя не является сложной процедурой и занимает около часа. Но, если вам неудобно выполнять работу или у вас просто нет времени, наши опытные мобильные механики YourMechanic будут рады приехать к вам домой или в офис для проверки и ремонта стеклоочистителей.

Метод 1 из 4: Рычаги стеклоочистителя с болтовым креплением

Определите, есть ли у вас рычаг стеклоочистителя с болтовым креплением, проследив рычаг стеклоочистителя от щетки до основания, к которому он прикреплен. Возможно, вам придется открыть капот. Рычаги стеклоочистителя на болтах крепятся к стойке стеклоочистителя с помощью гайки. Гайка обычно скрыта под пластиковой крышкой, которую необходимо снять или открыть.

Необходимые материалы

Плоская отвертка
Набор головок
Восковый мелок

Шаг 1: Включите дворники и остановите их на середине ветрового стекла . Отметьте их расположение восковым мелком.

Шаг 2: Снимите пластиковую крышку с гайки, удерживающей рычаг стеклоочистителя на стойке . Если возможно, просто открутите крышку.

Если он сопротивляется, вам может понадобиться плоская отвертка, чтобы поддеть его. После снятия крышки поместите ее в безопасное место.

Шаг 3: Выберите правильный размер головки для гайки на вашем автомобиле

. Затем поместите гнездо в храповик.

При необходимости используйте удлинитель храповика, чтобы обеспечить надлежащее усилие на гайке.

Шаг 4: Найдите оптимальную точку рычага . Определите лучшее место для стояния, чтобы получить доступ к гайке и правильному рычагу.

Возможно, вам придется забраться под капот или наклониться над ветровым стеклом.

Предупреждение : Ключевым моментом является получение надлежащего рычага на гайке, чтобы в конечном итоге вы не сорвали гайку и не повредили шлицевой вал щетки стеклоочистителя. Проверьте свою силу на гайке, прежде чем прикладывать полную силу.

Шаг 5: Убедитесь, что храповик установлен в положение против часовой стрелки (CCW) . Это позволит ослабить гайку.

Шаг 6: Ослабьте гайку, надев храповик на гайку и повернув храповик . Другой рукой рычаг стеклоочистителя следует стабилизировать, чтобы предотвратить повреждение рычажного механизма и вала щетки.

Шаг 7: Снимите гайку . После того, как гайка будет достаточно ослаблена, снимите храповик и открутите гайку вручную.

Гайку следует положить в безопасное место, чтобы ее можно было использовать для крепления нового рычага стеклоочистителя.

Шаг 8: Снимите рычаг щетки стеклоочистителя . Поднимите рычаг щетки стеклоочистителя над ветровым стеклом и возьмитесь за щетку одной рукой, а другой рукой за рычаг возле болта.

Осторожно потяните рычаг щетки стеклоочистителя вперед и назад, пока он не отсоединится от приводной стойки.

Способ 2 из 4: Пристегивающиеся рычаги стеклоочистителя

Определите, снимаете ли вы пристегивающийся рычаг стеклоочистителя, следуя по рычагу стеклоочистителя от щетки стеклоочистителя к основанию, к которому он прикреплен. Возможно, вам придется открыть капот. Пристегивающиеся рычаги стеклоочистителя имеют небольшой язычок в основании рычага стеклоочистителя.

Необходимый материал

Плоская отвертка

Шаг 2: Осмотрите основание рычага стеклоочистителя и найдите скользящий замок, фланец или кромку . Определите тип зажима, который использует ваш конкретный рычаг стеклоочистителя.

Шаг 3: Отведите рычаг стеклоочистителя от ветрового стекла . Затем попытайтесь открыть скользящий замок или фланец.

Вы можете сделать это ногтем.

Если он заржавел или застрял, используйте плоскую отвертку, чтобы открыть его.

Предупреждение : Вы можете положить кусок картона или тряпку на отделку автомобиля, прежде чем пытаться открыть ее отверткой. Если отвертка соскользнет, это может привести к повреждению автомобиля.

Шаг 4: Снимите рычаг стеклоочистителя . В зависимости от типа зажима на рычаге стеклоочистителя:

Освободите защелку рычага стеклоочистителя и покачивайте рычаг стеклоочистителя вперед и назад, удерживая рычаг обеими руками, пока он не оторвется от стойки стеклоочистителя; или
С помощью отвертки подденьте пространство во фланце, пока оно не станет шириной примерно от ¼ до 3/8 дюйма. Как только он станет достаточно свободным, используйте обе руки, чтобы стабилизировать рычаг стеклоочистителя, поворачивая его, пока он не соскользнет со стойки стеклоочистителя.

Способ 3 из 4: Вставные рычаги стеклоочистителя

Некоторые рычаги стеклоочистителя не крепятся зажимами или болтами, а просто надеваются на опору рычага стеклоочистителя.

Необходимые материалы

Отделочный гвоздь или другой узкий металлический материал, который подходит для отверстий шарнира на рычаге стеклоочистителя

Шаг 2: Найдите петлю на рычаге стеклоочистителя . Он будет рядом с точкой крепления рычага стеклоочистителя.

Затем найдите отверстие в рычаге стеклоочистителя рядом с шарнирным штифтом.

Шаг 3: Снимите рычаг стеклоочистителя с ветрового стекла . Вставьте отделочный гвоздь или другой металлический предмет в отверстие в рычаге стеклоочистителя.

Шаг 4: Отпустить рычаг стеклоочистителя . Теперь он должен стоять вдали от ветрового стекла, а гвоздь не дает ему упасть.

Шаг 5: Возьмитесь обеими руками за рычаг стеклоочистителя . Покачайте его вперед и назад, потянув за него, пока рычаг стеклоочистителя не соскользнет со стойки рычага стеклоочистителя.

Способ 4 из 4: Установка нового рычага стеклоочистителя

Необходимые материалы

Новый рычаг стеклоочистителя
Масло или WD-40
Резиновый молоток
Стальная мочалка или проволочная щетка

Перед началом установки убедитесь, что новый рычаг стеклоочистителя того же типа, что и снятый.

Шаг 1: Очистите стойку рычага стеклоочистителя стальной мочалкой или проволочной щеткой . Очистите выступы на шлицевом валу щетки стеклоочистителя.

Грязная опора щетки стеклоочистителя может привести к выходу из строя рычага стеклоочистителя.

Шаг 2: Смажьте опору скребка . Нанесите пару капель масла или тонкий слой WD-40 на стержень щетки стеклоочистителя; это облегчит установку рычага стеклоочистителя.

Шаг 3: Установите сменный рычаг . Выполните действия в порядке, обратном вышеописанным процедурам, совместив новый рычаг щетки стеклоочистителя на ветровом стекле с отметкой восковым карандашом, которую вы сделали на ветровом стекле перед снятием оригинального рычага щетки стеклоочистителя.

Крепление болтами: одной рукой зафиксируйте новый рычаг стеклоочистителя, одновременно затягивая болт, чтобы новый рычаг стеклоочистителя не погнулся.
Защелка: поместите основание рычага стеклоочистителя на стойку щетки стеклоочистителя и сожмите фланец вокруг основания стойки до фиксации зажима.
Установка: Одной рукой для стабилизации рычага стеклоочистителя надавите на конец рычага стеклоочистителя вниз на стойку рычага стеклоочистителя. При необходимости используйте резиновый молоток, чтобы надежно закрепить его на стойке.
Примечание : Может потребоваться несколько попыток выровнять новый рычаг щетки стеклоочистителя в том же положении, что и старый, из-за того, что накатка на стойке рычага стеклоочистителя не позволит вам повернуть рычаг для его выравнивания. правильно. Его необходимо будет снять, немного отрегулировать положение и установить обратно на стойку рычага стеклоочистителя.

Шаг 4: Включите двигатель и проверьте новый рычаг стеклоочистителя . Убедитесь, что он следует той же дуге, что и предыдущий.

Хотя замена рычага стеклоочистителя довольно проста и требует только основных инструментов, это может быть сложно, если вам неудобно работать с автомобилем. Если у вас есть какие-либо сомнения или у вас просто нет времени для выполнения работы, не стесняйтесь обращаться к одному из наших опытных мобильных механиков в YourMechanic, чтобы он приехал к вам домой или в офис, чтобы выполнить осмотр и замену стеклоочистителей.
