Почему шипит вакуумный усилитель тормозов Ваз 2110 – что делать как устранить проблему

Одной из наиболее распространенных проблем тормозной системы автомобиля Ваз 2110 является шипение вакуумного усилителя тормозов. В сегодняшней статье мы с вами разберем основные неисправности вакуумного усилителя тормозов, способы его проверки, процедуру снятия и замены, а так-же регулировку штока вакуумного усилителя тормозов Ваз 2110

Содержание

Неисправности вакуумного усилителя тормозов Ваз 2110
Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения
Как проверить вакуумный усилитель тормозов Ваз 2110
Когда нужно менять вакуумный усилитель тормозов
Как снять вакуумный усилитель тормозов Ваз 2110
Ремонт вакуумного усилителя тормозов Ваз 2110
Регулировка штока вакуумного усилителя тормозов Ваз 2110
Видео: Регулировка выступания головки штока вакуумного усилителя тормозов

Неисправности вакуумного усилителя тормозов Ваз 2110

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения

Признаки	Диагностика	Заключение	Метод устранения
Шипение при торможении	Двигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педали	Нарушена целостность диафрагмы	Замена диафрагмы, всего ВУТ
Шипение при работающем двигателе	Двигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаются	Нарушена целостность патрубка, соединяющего ВУТ и впускной коллектор	Поиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормоза	При нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатия	Разгерметизация гидравлической системы, попадание воздуха	Поиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»	При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёс	Большой свободный ход штока	Отрегулировать холостой ход

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов “десятки” на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Когда нужно менять вакуумный усилитель тормозов

При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Как снять вакуумный усилитель тормозов Ваз 2110

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены – появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).
Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.
В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.
Извлекаем вакуумный усилитель вместе с педальным узлом.
Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.
Откручиваем вакуумный усилитель от педального узла.
Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Ремонт вакуумного усилителя тормозов Ваз 2110

Регулировка штока вакуумного усилителя тормозов Ваз 2110

Для регулировки штока вакуумного усилителя тормозов нам понадобится: пластина толщиной 3 мм

Перед началом работы необходимо: Отсоедините провод от клеммы “—” аккумуляторной батареи.

Проводите регулировку при неработающем двигателе.

Свободный ход педали тормоза регулируется перемещением выключателя сигнала торможения и при правильной регулировке должен составлять 3–5 мм.

При уменьшенном свободном ходе педали тормоза возможно подтормаживание колес, вызывающее перегрев тормозных механизмов, вследствие чего автомобиль плохо разгоняется.
Увеличенный свободный ход педали не позволяет точно рассчитать тормозное усилие.
Плавно нажимайте рукой на педаль тормоза до тех пор, пока не почувствуете сопротивление. В этом положении вставьте между буфером выключателя и кронштейном педали пластину толщиной 3 мм. Если пластина не входит между кронштейном и буфером либо между ними остается большой зазор (более 2 мм), отрегулируйте свободный ход педали тормоза.
Удерживая педаль в нажатом положении, ослабьте затяжку двух гаек крепления выключателя сигнала торможения и, перемещая выключатель, добейтесь требуемого свободного хода педали. После регулировки кронштейн должен упираться в буфер выключателя (при отпущенной педали). Удерживая выключатель в этом положении, затяните гайки крепления. Если таким способом не удалось отрегулировать свободный ход педали, обязательно обратитесь к специалистам.

Видео: Регулировка выступания головки штока вакуумного усилителя тормозов

Снятие вакуумного усилителя и педального узла тормоза ВАЗ 2110 2111 2112

: Просмотров: 17711

Снимаем обивку моторного отсека, облицовку и накладки ветрового окна (смотри раздел Снятие облицовки и накладки ветрового окна ВАЗ 2110 2111 2112). Чтобы воздух не попал в гидросистему тормозов, тормозные трубки от главного цилиндра не отсоединяем.

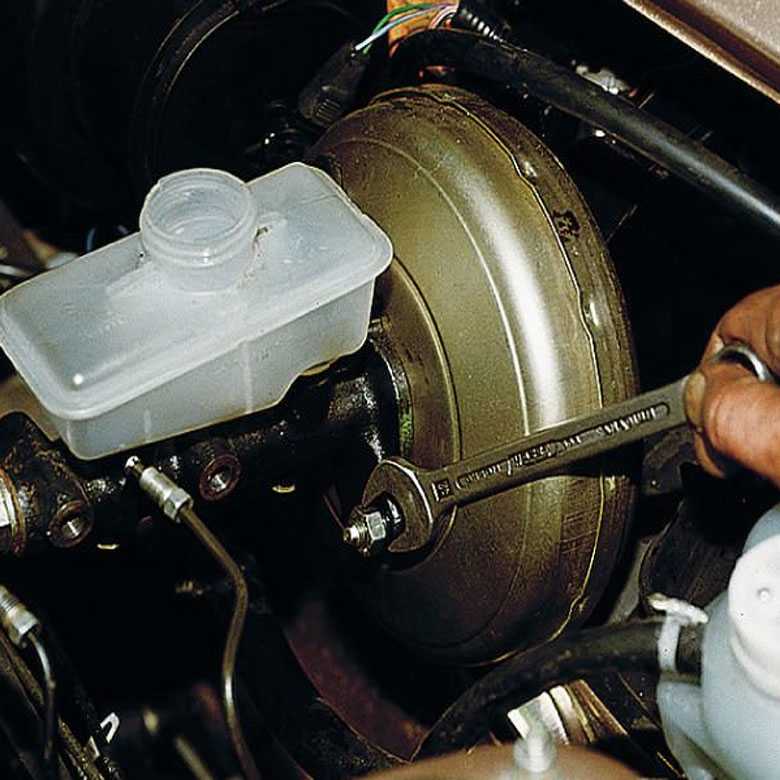

Ключом «на 17» отворачиваем две гайки крепления главного цилиндра к вакуумному усилителю.

Снимаем главный цилиндр со шпилек и отводим вперед, осторожно изгибая тормозные трубки.

Отсоединяем шланг от штуцера усилителя.

В салоне отсоединяем провода от выключателя стоп-сигнала.

Ключом «на 13» отворачиваем четыре гайки крепления кронштейна педали тормоза к кузову. Для наглядности рулевая колонка снята.

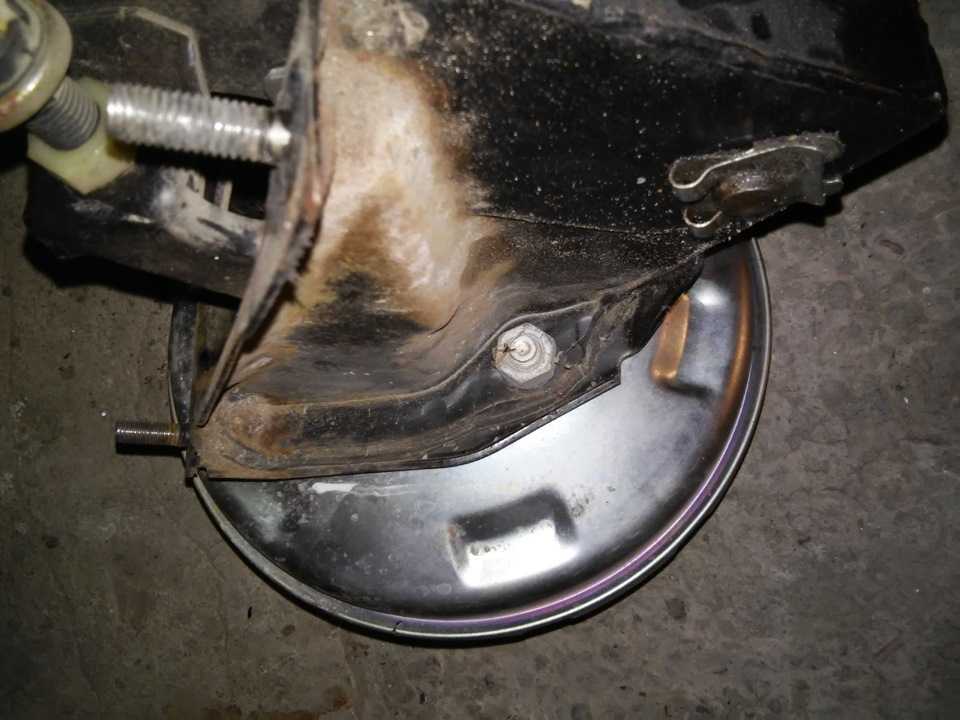

Вынимаем вакуумный усилитель в сборе с кронштейном и тормозной педалью.

Для снятия выключателя стоп-сигнала двумя ключами «на 17» отворачиваем контргайку.

Ключом «на 17» отворачиваем буфер выключателя стоп-сигнала.

Выключатель и буфер стоп-сигнала

Отверткой снимаем стопорную скобу пальца толкателя…

…и вынимаем палец.

Ключом «на 17» отворачиваем две гайки крепления усилителя к кронштейну…

…и отсоединяем вакуумный усилитель.

Сборку производим в обратной последовательности.

При неработающем двигателе свободный ход педали тормоза должен быть равен 3-5 мм.

Регулируем свободный ход перемещением выключателя стоп-сигнала при отпущенной гайке его крепления. Выключатель стоп-сигнала устанавливается так, чтобы его буфер упирался в упор педали при свободном ходе педали тормоза 3-5 мм.
В этом положении затягиваем гайку крепления выключателя стоп-сигнала.

Назад
Вперёд

Замена диафрагмы вакуумного усилителя тормозов

Главная » Блог » Замена диафрагмы вакуумного усилителя тормозов

Ремонт вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара

Какие признаки неисправного вакуумного усилителя тормозов (сокращённо ВУТ) Вы можете назвать? Сам спросил, сам и отвечу))). Шипение при нажатии на педаль тормоза. Это раз. Неустойчивая работа двигателя на холостых оборотах. Это два. Во время торможения обороты двигателя начинают расти или падать (вплоть до того, что двигатель может заглохнуть). Это три. Педаль тормоза стала более жёсткой и менее эффективной. Это четыре. Вроде все признаки назвал. Дальше продолжу в том же духе. Перечислю возможные варианты решения проблем с неисправным вакуумным усилителем тормозов. Первый, самый распространённый, быстрый, но не дешёвый способ — это замена усилителя тормозов целиком. Здесь всё понятно, сломанный ВУТ снимаем и на его место ставим новый. Если интересен первый способ, то с радостью сообщаю, что на сайте есть материал с описанием замены вакуумного усилителя тормозов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115. Идём дальше. Второй способ, трудоёмкий, не такой популярный и быстрый, как первый — ремонт вакуумного усилителя тормозов. Основной минус данного способа — трудоёмкость. Так как ремонт усилителя — это работа, в которую входят: снятие ВУТа с автомобиля, его разборка, замена всех резиновых деталей (которые присутствуют в ремкомплекте), сборка и установка усилителя на рабочее место. Такая возня не каждому по душе! Но, у этого способа есть один, жирный такой плюс — он позволяет серьёзно сэкономить. Ведь стоимость ремкомплекта, как правило, в четыре раза ниже стоимости самого вакуумного усилителя тормозов. А это не мало. Согласны? Поэтому, всех, кто любит экономить и предпочитает ремонтировать свой автомобиль самостоятельно, приглашаю ознакомиться с фотоотчётом по ремонту вакуумного усилителя тормозов автомобилей ВАЗ-2108, -2109, -21099, ВАЗ-2110, -2111, -2112, ВАЗ-2113, -2114, -2115, Лада Самара. Надеюсь, Вам понравится…

Запчасти. Правильный выбор — это покупка ремкомпекта вакуумного усилителя тормозов производства БРТ (Балаково). Качество изделий (не только ремкомплектов) этого производителя всегда на высоте. Но, в моём случае был куплен и установлен комплект от фирмы AWEL (Украина). Скажу сразу, что качество резины этой фирмы приятно удивляет. Время, конечно же, покажет/проверит на сколько всё хорошо, но пока претензий нет. Комплектация ремкомплектов одинакова (смотрим фотографии 1 и 2).

Инструмент. Для того, чтобы отремонтировать ВУТ (вакуумный усилитель тормозов) Вам в первую очередь придётся его снять с автомобиля. Как это сделать и какой инструмент понадобится, Вы сможете узнать, прочитав статью по замене вакуумного усилителя. Для работы по разборке и сборке самого усилителя, Вам будут необходимы такие инструменты: большая плоская отвёртка, пассатижи, молоток, пара чистых тряпок. Ну, и, конечно же, не забудьте о внимание и аккуратности))). Ничего сложного в данной работе нет, но, если делать её на скорую руку, то можно при сборке забыть какую-нибудь деталь или же повредить новую диафрагму.

Фотоотчёт по ремонту вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара:

Корпус вакуумного усилителя состоит из двух половинок. И, чтобы их рассоединить, необходимо разобраться с заводской завальцовкой. Для этого, большой отвёрткой необходимо отжать все загибы на корпусе (фото 3). Так же для этой цели можно использовать пассатижи (фото 4). Но, какой бы Вы инструмент не использовали для разборки, главное помнить, что следует действовать не спеша и аккуратно. Не стоит выгибать металл в обратную сторону или ломать края корпуса, потому что по вине столь грубого обращения, последующая сборка вакуумного усилителя будет значительно затруднена.

Также, о чём хочется сказать или напомнить — внутри вакуумного усилителя есть довольно мощная пружина. И, если забыть о её существовании, то, после отжатия последних фиксирующих бортиков, усилитель может эффектно разлететься/разделиться на две половины. Сюрприз не смертельный, но не желательный. Для того, чтобы избежать подобного, неприятного, инцидента следует зафиксировать половинки усилителя штатными гайками ГТЦ. Подкладываем под них несколько шайб или гаек подходящего диаметра и затягиваем гайки (фото 5).

Если нет желания возиться с гайками, то, можно во время разборки придерживать половинки усилителя рукой. Это, конечно же, не так удобно, но вполне реально.

Оп! После устранения всех преград усилитель распадается на части (фото 6 и 7).

Теперь остаётся только планомерно заменить все старые резиновые детали на новые. Можно, конечно же, заменить одну лишь диафрагму. В большинстве случаев она виновата в неисправности вакуумного усилителя. Например, в моём случае усилитель практически новый и замены одной диафрагмы было бы достаточно. Но, правильно всё-таки заменить все резиновые детали. Плюс, если внутри корпуса усилителя обнаружены следы грязи, песка, тормозной жидкости, то корпус следует промыть и очистить.

Дальше, коротко и по существу. Снимаем пружину и шайбы с резиновыми колечками. Колечек в ремкомплекте нет, поэтому стараемся их не порвать и не потерять. И, главное, не забыть о них при сборке, так как без этих колечек усилитель работать не будет! Фотография №8.

Вытаскиваем с корпуса пластмассовый поршень. Снимаем с него чехлы шпилек и диафрагму (фото 9, 10, 11, 12). Сразу можно на их место установить новые детали.

Снимаем защитный чехол корпуса клапана. На его место ставим новый, фотография 13 (предварительно смазав его литом, циатимом и т.п.).

Смазываем шпильки. И аккуратно монтируем поршень в корпус (фото 14 и 15).

Одеваем на шпильки шайбы с резиновыми кольцами (фото 16).

На второй половине корпуса меняем уплотняющее кольцо обратного клапана и штока ГТЦ (фото 17, 18, 19, 20).

Проверяем, чтобы диафрагма в корпусе лежала ровно, без подворотов и не была перекручена (фото 21).

Соединяем части вакуумного усилителя. Стягиваем их гайками (фото 22).

После чего, используя отвёртку и молоток, загибаем края (фото 23 и24).

Готово! Ремонт вакуумного усилителя тормозов (ВУТ) автомобиля ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115 закончен. Как видите, в этой работе нет ничего сложного. Главное — это наличие желания и времени.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Ремонт вакуумного усилителя тормозов (ВУТ) своими руками, инструкция по замене на ВАЗ 2110

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

Принцип работы

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
Удерживаем её в нажатом состоянии;
Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

Рожковые и торцевые ключи размерами «10», «13», «17»;
Мощная плоская отвёртка;
Ремкомплект или ВУТ в сборе;
Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

Отсоединяем от тормозной педали шток-толкатель:
Снимаем защёлку, вытаскиваем палец
Отсоединяем от датчика уровня тормозной жидкости колодку с проводами:
Отсоединяем колодку
В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:
Две гайки на «17»
Удерживая обратный клапан, снимаем с него вакуумный патрубок:
Демонтаж вакуумного патрубка
Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:
Гайка на «10»
В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:
Гайки на «13»
Демонтируем вакуумный усилитель вместе с кронштейном:
Демонтаж ВУТ
Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»:
Гайки на «17»Ремонт
Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:
Содержимое ремкомплекта
Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя:
Развальцовка
Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась:
Деффект диафрагмы
Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки:
Демонтаж
Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает!
Каталожный номер
Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз:
Внутренний паз диафрагмы
Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой…
Смазка герметиком
…и место стыка кронштейна педали с корпусом вакуумного усилителя:
Герметизация
На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Мягкая, «ватная» педаль тормоза

Как правило, в этом случае происходит подсос воздуха в гидравлическую часть тормозной системы вследствие её разгерметизации. Выявляется визуальным осмотром и контролем за уровнем тормозной жидкости в расширительном бачке. Если же утечки не выявлены, а уровень жидкости в бачке продолжает убывать, то необходимо проверить целостность внутренней манжеты главного тормозного цилиндра со стороны ВУТ.

Последствия утечки через внутреннюю манжету ГТЦ

После того как утечка найдена, тормоза необходимо прокачать.

Автомобиль не «дотормаживает»

Эта неисправность встречается крайне редко и проявляет себя обычно после снятия/установки вакуумного усилителя с последующим его ремонтом. Для предотвращения этого «конфуза» необходимо проверять длину выходящего из корпуса ВУТ штока, в противном случае его может просто не хватить для полного хода поршней в главном тормозном цилиндре.

Регулировочный болт находится по номером 4

С помощью регулировочного болта (№4) необходимо сделать так, чтобы шток-толкатель был выше плоскости корпуса вакуумного усилителя на 1,25 миллиметров. Как правило, данную регулировку производит завод-изготовитель и каких-либо нареканий к вновь приобретённым ВУТ не возникает.

Рассмотренные в данной статье вопросы устройства, работы и ремонта вакуумного усилителя тормозов ВАЗ 2110 актуальны для всех типов отечественных автомобилей, могут лишь иметь место незначительные различия во внешнем виде ВУТ и его монтажных креплений.

Как вы сами смогли убедиться, несмотря на то, что вакуумный усилитель тормозов играет очень значимую роль в тормозной системе автомобиля, выявление его неисправностей и ремонт не требуют от вас каких-то необычайных навыков и знаний. Как говорится, «не боги горшки обжигают». Удачи!

Замена вакуумного усилителя тормозов (ВУТ). Признаки неисправности, как проверить, как поменять (видео)

Вакуумный усилитель, используя разряжение, создает дополнительное усилие на педали тормоза. Неисправность ВУТ не только ухудшает тормозную динамику автомобиля, но и может стать причиной перебоев в работе двигателя. Замена вакуумного усилителя тормозов, как и проверка неисправностей, может быть выполнена своими руками.

Признаки неисправности

Тугая педаль тормоза при запущенном двигателе.
При нажатии педали двигатель начинает троить, а при резком замедлении и вовсе глохнет. Описанный признак неисправности характерен для автомобилей, у которых разряжение для работы ВУТ берется с впускного коллектора. Если мембрана или вакуумные трубки негерметичны, при нажатии на тормоза будет происходить подсос неучтенного воздуха, поэтому двигатель глохнет, начинает троить. Описанный признак неисправности ВУТ не относится к автомобилям, у которых разряжение создается вакуумным насосом.

Как проверить?

Порванная мембрана – основная причина неисправности вакуумного усилителя тормозов. Принцип работы усилителя основывается на разнице давления в вакуумной и атмосферной камерах, благодаря чему и обеспечивается дополнительное втягивающее усилие на педали. Если вакуумная камера, к примеру, из-за надрыва мембраны, будет сообщена со средой с атмосферным давлением, создаваемого разряжения будет недостаточно для нормальной работы усилителя.

Как проверить ВУТ:

запустите двигатель и выжмите до упора педаль тормоза. Появление шипения говорит о том, что ВУТ негерметичен, поэтому через него происходит подсос воздуха;
3-4 раза энергично выжмите педаль тормоза. Удерживая ее нажатой, запустите двигатель. Если вакуумник исправен, после запуска двигателя усилие на педали изменится, и она немного уйдет вниз.

Ремонт или замена?

При производстве части корпуса усилителя соединяются методом вальцовки. В домашних условиях повторить заводское качество завальцовки невозможно. Зазоры в местах прилегания частей корпуса приведут к негерметичности системы. Поэтому в случае неисправности рекомендована комплектная замена.

Перед тем как поменять вакуумник, внимательно осмотрите вакуумный шланг на предмет механических повреждений. Вполне вероятно, что причина неисправности усилителя именно в негерметичности вакуумной магистрали.

Устройство системы

Узнать принцип работы и устройство ВУТ вы можете из статьи «Как работает вакуумный усилитель тормозов». Но для правильной замены своими руками куда важнее понимать общее устройство тормозной системы с вакуумным усилителем. ВУТ крепится к моторному щиту и соединяется только с главным тормозным цилиндром и рычагом педали.

Замена вакуумного усилителя не требует разборки тормозного цилиндра, поэтому после выполнения работ не нужно прокачивать тормозную систему.

Как поменять ВУТ, рассмотрим на примере ВАЗ 2110, 2111, 2112. Конструкция системы довольно однообразна, поэтому, посмотрев видео, вы сможете произвести замену вакуумного усилителя тормозов ВАЗ 2114 и многих других автомобилей.

Снимите разъем датчика низкого уровня тормозной жидкости.
Открутите 2 болта на 17 крепления тормозного цилиндра к корпусу ВУТ. Магистрали откручивать не нужно, достаточно отвести немного в сторону сам цилиндр с бачком.
Отсоедините вакуумный шланг с обратного клапана. Проверьте исправность клапана и установите его на новый усилитель тормозов.
Открутите 4 болта крепления ВУТ к моторному щиту. Рабочее пространство в зоне педального узла со стороны салона ограничено, поэтому для откручивания лучше всего подойдет удлиненная головка, удлинитель и трещотка.
Отключите разъем датчика включения тормозов.
Вытащите ВУТ вместе с кронштейном крепления и педалью тормоза.
Пассатижами извлеките стопорную пластину оси вращения рычага тормозной педали.
Вытащите «палец», фиксирующий толкатель ВУТ в рычаге.
Открутите 2 гайки крепления корпуса вакуумника к кронштейну.

Вам остается произвести замену, установив новый усилитель и собрав все элементы в обратном к демонтажу порядке.

Обязательно правильно установите уплотнительную прокладку между тормозным цилиндром и корпусом, если таковая присутствует в конструкции вакуумного усилителя тормозов вашего авто.

На некоторых автомобилях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Как мы видим на примере ГАЗели, сделать это можно двумя способами:

открутить болт крепежного элемента, соединяющего толкатель и рычаг педали;
ослабить регулировочную гайку, после чего выкрутить толкатель из крепежного элемента. Особенность такого метода в том, что толкатель после замены необходимо завернуть на аналогичное количество витков. Для этого вам необходимо либо измерить расстояние от края толкателя до регулировочной гайки, либо посчитать количество витков. Иначе точно установить регулировочную гайку на толкатель нового усилителя у вас не получится.

Если в процессе замены положение толкателя все-таки сместилось, произведите регулировку свободного хода педали тормоза.

Регулировка штока

Вылет штока определяет расстояние от регулировочного болта до буфера штока. Этот параметр крайне важен для нормальной работы тормозной системы. Если вылет будет слишком большим, определенные контуры будут подклинивать. Небольшой вылет увеличит свободный ход штока (расстояние от положения покоя до касания буфера).

Вылет штока устанавливается еще при производстве заводом-изготовителем, поэтому в случае замены не предполагается необходимость регулировки. Тем не менее вы можете проверить этот параметр, узнав из технической документации к вашему автомобилю нормативное значение вылета штока. Произвести замеры можно с помощью штангенциркуля и линейки.

Почему шипит вакуумный усилитель тормозов Ваз 2110 – что делать как устранить проблему

Неисправности вакуумного усилителя тормозов Ваз 2110

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения

Признаки	Диагностика	Заключение	Метод устранения
Шипение при торможении	Двигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педали	Нарушена целостность диафрагмы	Замена диафрагмы, всего ВУТ
Шипение при работающем двигателе	Двигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаются	Нарушена целостность патрубка, соединяющего ВУТ и впускной коллектор	Поиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормоза	При нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатия	Разгерметизация гидравлической системы, попадание воздуха	Поиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»	При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёс	Большой свободный ход штока	Отрегулировать холостой ход

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов «десятки» на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Вакуумный усилитель тормозов Ваз 2110

Когда нужно менять вакуумный усилитель тормозов

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Как снять вакуумный усилитель тормозов Ваз 2110

Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены — появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).
Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.
В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.
Извлекаем вакуумный усилитель вместе с педальным узлом.
Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.
Откручиваем вакуумный усилитель от педального узла.
Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Ремонт вакуумного усилителя тормозов Ваз 2110

Регулировка штока вакуумного усилителя тормозов Ваз 2110

Для регулировки штока вакуумного усилителя тормозов нам понадобится: пластина толщиной 3 мм

Перед началом работы необходимо: Отсоедините провод от клеммы “—” аккумуляторной батареи.

Предупреждения: Проводите регулировку при неработающем двигателе.

Свободный ход педали тормоза регулируется перемещением выключателя сигнала торможения и при правильной регулировке должен составлять 3–5 мм.
При уменьшенном свободном ходе педали тормоза возможно подтормаживание колес, вызывающее перегрев тормозных механизмов, вследствие чего автомобиль плохо разгоняется.
Увеличенный свободный ход педали не позволяет точно рассчитать тормозное усилие.
Плавно нажимайте рукой на педаль тормоза до тех пор, пока не почувствуете сопротивление. В этом положении вставьте между буфером выключателя и кронштейном педали пластину толщиной 3 мм. Если пластина не входит между кронштейном и буфером либо между ними остается большой зазор (более 2 мм), отрегулируйте свободный ход педали тормоза.
Удерживая педаль в нажатом положении, ослабьте затяжку двух гаек крепления выключателя сигнала торможения и, перемещая выключатель, добейтесь требуемого свободного хода педали. После регулировки кронштейн должен упираться в буфер выключателя (при отпущенной педали). Удерживая выключатель в этом положении, затяните гайки крепления. Если таким способом не удалось отрегулировать свободный ход педали, обязательно обратитесь к специалистам.

Видео: Регулировка выступания головки штока вакуумного усилителя тормозов

Поддержи сайт — Поделись статьей в социальных сетях:

Нет комментариев

Смотрите также

Как снять декоративную накладку
Жидкость для омывания стекол автомобиля зимняя
Устройство передний привод
Двигатель 405 22 характеристики
Самый долгий перелет на самолете в мире
Хонда джаз фото
Можно ли автомобиль
Как правильно проклеить машину шумоизоляцией
Автомобильные диски и шины
Как завести автомобиль
За руль после алкоголя таблица

Тугие тормоза на ВАЗ 2110 причины.

Проблемы с тормозами: жесткая или мягкая педаль

Тормозная система является неотъемлемой частью безопасности любого автомобиля. Если вдруг педаль тормоза становится жесткой или слишком мягкой, то это уже повод задуматься о необходимости тщательного осмотра.

О качестве функционирования тормозной системы чаще всего говорят внешние элементы, с которыми водитель взаимодействует во время движения. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хорошее управление автомобилем. В общем, педаль тормоза бывает жесткая, мягкая или средняя. Для каждого есть несколько причин.

Слишком тугая педаль тормоза не всегда такова по ряду стандартных и привычных причин. Проблема может заключаться в особенностях конкретной модели. Иногда бывают ситуации, когда тугая педаль тормоза – это банальная особенность определенного производителя. Такой же большой ход педали тормоза характерен и для некоторых его видов. Когда педаль тормоза не возвращается, это огромная проблема.

Если педаль тормоза дубовая, то есть нажимается достаточно туго, то тут два варианта — либо посетить автосервис, либо попытаться решить проблему своими руками, что является немалым риском. В общем, тут нужно немедленное решение, так как езда с ним очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:

Все вышеперечисленное, в первую очередь, свидетельствует о том, что только в случае плохого ухода за автомобилем появляются разнообразные проблемы. неприятные ситуации. Например, необходимо регулярно проверять, насколько хорошо справляется со своей задачей вакуумный усилитель.

Провести такую диагностику можно несколькими способами:

Первый способ — завести двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема в шланге или усилителе. Затем следует остановить мотор, дать ему постоять несколько минут, после чего снова проверить работу системы и проследить этот процесс от «А» до «Я». Если после такой процедуры тормозной системе явно не хватает «легкости» при срабатывании, то, скорее всего, виноват клапан усилителя;
Второй способ — нажать при неработающем двигателе, чтобы снять давление и полностью разгрузить тормозную систему. Затем нужно включить двигатель, не отпуская педаль. Когда усилитель в полном рабочем состоянии, то все нормально. В противном случае следует проверить работоспособность его частей.

Почему педаль мягкая

При определенных неисправностях может быть неисправна и крестовина педали тормоза. Такая неприятность может идти «в комплекте» вместе с другими сопутствующими. Очень часто мягкая педаль тормоза является непосредственной причиной значительного ухудшения управляемости автомобиля.

Мягкая педаль тормоза может быть простой особенностью модели. Причиной неисправностей может быть попадание воздуха в соответствующую систему. Все исправляется прокачкой самого тормоза для защиты от возможных проблем.

В свою очередь воздух может попасть в систему разными путями, и если с ним проблемы, то скорее всего виноват именно он. Трубопровод вполне может потерять герметичность или даже лопнуть в этом случае. Из-за поломки главного цилиндра, в котором начинает закипать тормозная жидкость, тоже возникают соответствующие проблемы. Сопутствующей неисправностью часто является заклинивание поршня. Желательно провести диагностику цилиндров и проверить тормозную жидкость. Также было бы неплохо провести полную проверку работоспособности машины, чтобы определить, нет ли скрытых проблем, если таковые имеются.

Видео «Признаки и неисправности вакуумного усилителя тормозов»

В записи показано, как заменить вакуумный усилитель на автомобиле ВАЗ-2109.

Сегодня разберемся в причине того, что педаль тормоза стала жесткой или наоборот очень мягкой. . Автопроизводители предусматривают такое поведение педали, при нажатии на нее не возникает ни провалов, ни вибраций, и не нужно прилагать больших усилий к педали для срабатывания тормозной системы.

Однако бывают случаи, когда ее щелканье вызывает беспокойство. Либо, либо наоборот становится чрезмерно тугой. Оба эти варианта неприемлемы и свидетельствуют о технических проблемах с тормозной системой.

Перед ремонтом нужно понять, что именно нужно отремонтировать или заменить. Ниже мы разберем наиболее вероятные причины неисправностей и возможные варианты их устранения.

Педаль тормоза тугая?

Вакуумный усилитель отвечает за создание необходимого давления в тормозной системе, соответственно при его неправильной работе водитель просто не сможет нажать на педаль:

Засорился воздушный фильтр вакуумный усилитель. Решение — заменить фильтрующий элемент;
Блок клапана заклинило в «вакуумной коробке». Придется собирать;
Повреждение диафрагмы усилителя, тут тоже ничего не поделаешь, придется менять;
Сбой наконечника. Опять замена;
обратный клапан не работает должным образом . Решается его заменой;
Нарушение герметичности системы. Разгерметизация может произойти из-за повреждения шланга, соединяющего впускной коллектор и «вакуумный бачок», ослабления хомутов. В худшем случае решается заменой шланга, в лучшем — подтягиванием хомутов;
Вздутие уплотнительных колец в одном или нескольких рабочих цилиндрах. Происходит это из-за использования некачественной тормозной жидкости или попадания на кольца горюче-смазочных материалов. Сейчас вряд ли кто обременяет себя переборкой рабочих цилиндров, проще их просто заменить вместе с тормозной жидкостью.

(banner_content)

Диагностика вакуумного усилителя

Часто признаком разгерметизации является нестабильная работа двигателя (троение). Происходит это из-за попадания воздуха во впускной коллектор. Он резко обедняет топливовоздушную смесь, поступающую в цилиндры. Если педаль не нажимается при работающем автомобиле, в первую очередь соединения должны быть проверены .

Кроме того, при разгерметизации системы на работающем двигателе из вакуумного усилителя слышно характерное шипение.

Для уточнения неисправности выключите двигатель и подождите несколько минут, не нажимая на педаль. Если по истечении этого времени педаль остается тугой, причина, скорее всего, в сломанном обратном клапане.

Правильная работа вакуумного усилителя очень легко диагностируется . Для этого, не заводя машину, следует «прокачать» педаль, затем, продолжая ее удерживать, запустить двигатель. Если «вакуум» работает, то педаль опустится.

Педаль тормоза отваливается

Существует несколько возможных причин повышенной мягкости педали, наиболее распространенной из которых является попадание воздуха в тормозную систему. Воздух может попасть из-за недостаточного уровня тормозной жидкости. Тормоза должны быть правильно прокачаны, чтобы стравить воздух.

Мягкость педали Также может быть вызвана неисправностями главного или рабочего тормозных цилиндров, например, из-за закипания тормозной жидкости или подклинивания поршней.

Вне зависимости от того, стала педаль тормоза твердой или мягкой, это должно сразу насторожить любого водителя, продолжать движение на таком автомобиле означает подвергать опасности не только себя, но и окружающих. А если нет возможности устранить поломку на месте, правильно будет обратиться в ближайший автосервис.

Без тормозов, как известно, ни в жизни, ни в машине далеко не уедешь, ведь помимо разгона нужно еще и вовремя остановиться, не допустить наезда на препятствие и т. д.

Рассмотрим, как работает тормозная система ВАЗ 2110, какие неисправности встречаются чаще всего, и какие доработки возможны для улучшения тормозов.

Схема гидравлического привода тормозов

Устройство

Устанавливаются на машину и в целом надежно работают гидравлические тормоза. Они двухконтурные, имеют диагональное распределение. То есть, если одна часть вдруг вышла из строя, то возможно торможение другой цепью. В целях безопасности тормоза ВАЗ 2110 работают по диагонали, один контур — правое переднее и левое заднее колеса, другой — также по диагонали.

Такое устройство позволяет качественно (без заносов и прочих неприятностей) тормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы. Гидравлический привод включает вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта описано в этой статье:

Кроме того, гидропривод снабжен разделенными на два контура трубопроводами, шлангами и тормозными механизмами, обеспечивающими торможение переднего и заднего механизмов.

Активирует гидравлическую педаль, расположенную в салоне (посередине). Вот основные узлы гидропривода:

вакуумный усилитель. Он устроен таким образом, что создает давление на поршень главного цилиндра, и тем самым вызывает торможение;
Вакуумный усилитель тормозов
Привод регулятора давления. Именно через него рабочая тормозная жидкость поступает в задние тормозные механизмы;
Привод регулятора тормозного давления
Сам регулятор давления. Уже по названию понятно, что это устройство отвечает за силу давления, ее уменьшение или увеличение. Делает он это в зависимости от того, насколько загружена задняя ось автомобиля;
Регулятор давления
Главный цилиндр с поршнями, снабженный резервуаром. Наливная горловина бака оборудована датчиком аварийного уровня ТЖ;
Главный тормозной цилиндр
Тормозной механизм переднего колеса. Его основными частями являются диск, колодки и колесные цилиндры. Механизм также оснащен сигнализатором полного износа и неисправности накладок;
Тормоз переднего колеса
Механизм тормоза заднего колеса. В отличие от передних дисковых тормозов, задние барабанные. Это заводская установка. Однако многие автовладельцы считают, что их устройство не обеспечивает качественного торможения, и меняют их на дисковые.

Тормоза требуют внимания. Не дожидаясь загорания контрольной лампочки, сигнализирующей о критическом уровне ТЖ или износе накладок, и уж тем более не доводя до полного исчезновения тормозов, необходимо проводить профилактические проверки.

Особое внимание уделяется всем соединениям и шлангам, так как «вытекшая» тормозная жидкость не даст возможности затормозить, а отсюда недалеко и до трагедии.

Сигнализация

Достаточно небезопасны следующие симптомы, обратите внимание:

Если совсем пропали тормоза, то однозначно — дальше ехать нельзя, даже на СТО! Если самостоятельный ремонт на месте вам не по силам или просто невозможен, необходимо вызвать эвакуатор;
При торможении сильная вибрация, особенно чувствуется в рулевой колонке. Нажимаешь на педаль, а руль просто тяжело держать в руках. Причин вибрации может быть несколько:
Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит под дождем, а то и прямо в луже. Никакой ремонт тут не поможет — нужно заменить диски на вентилируемые;
Вибрация также возможна при неисправности задних барабанов. Если при осмотре вы обнаружите темные пятна на рабочей поверхности, это свидетельствует о неравномерном износе. В этом случае вибрация обычно очень сильная. Такие барабаны нуждаются в срочном ремонте и, возможно, замене на дисковые барабаны. тормозные механизмы;
Проверить передние тормозные диски на деформацию. При этом также наблюдается вибрация.
Педаль тормоза слишком тугая. На это также может быть несколько причин:
засорение воздушного фильтра вакуумного усилителя, может повлиять на то, что педаль стала тугой;
Проверить сам вакуумный усилитель. Возможные его неисправности- разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали и необходим ремонт любой из указанных неисправностей;
Также педаль может становиться туже по мере износа колодок, проверьте и их.
Шипение при нажатии на тормоз. Если он шипит ровно в момент нажатия на педаль, нужно срочно проверить вакуумный усилитель, а потом уже решать, что ему нужно — ремонт или замена. А вот если шипит при отпускании тормоза, то это явление из разряда рядовых. Если, конечно, шипение не слишком явное.

Помогите с самостоятельной заменой задних тормозных колодок данный материал:

Доработка

Многие, считая, что тормоза плохие, и ремонт им не поможет, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть мягче и наступать немного позже, чем передних, для предотвращения заноса.

Еще одна возможная идея тюнинга — замена вакуумного усилителя. Вместо штатных устанавливаются от Лада Приора. Обычно это помогает, прежде всего, тем, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте — после каждого вмешательства в работу тормозов их нужно прокачивать.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в этом материале:

Добрый день, уважаемые автомобилисты! Продолжим наше исследование типичных неисправностей тормозной системы автомобиля. Элемент управления тормозом, такой как педаль тормоза, имеет несколько состояний своего положения.

Первое, которое должно быть штатным, при нажатии на педаль без ощутимых изменений, без провалов, рывков, без особых усилий и т.д. Следующие два состояния положения педали неприятны для водителя, и вызывают некоторое беспокойство.

Речь идет о том, когда у вас жестко педали тормоза или наоборот слишком мягкие тормоза. В таком положении вещей, когда педаль тормоза перестает работать в обычном, привычном для нас режиме, беспокойство водителя оправдано. Итак, были какие-то неполадки, а это требуется. Без задержки.

Почему у Вас тугая педаль тормоза

Причин того, что педаль тормоза вдруг становится тугой, может быть несколько, и они могут быть не обязательно традиционными и характерными для всех типов и моделей тормозов. Тем не менее, мы рассмотрим основные, наиболее характерные причины, и методы их устранения.

Большинство неисправностей, из-за которых педаль тормоза становится мягкой, «виноваты»: либо вакуумный усилитель, либо .

Итак, увеличение усилия при нажатии на педаль тормоза обусловлено:

засорен воздушный фильтр вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр;
заедает вакуумный усилитель гидроблока. Выход — замена вакуумного усилителя;
разрушена диафрагма вакуумного усилителя. Поменять вакуумный усилитель;
неисправен наконечник вакуумного усилителя — наконечник необходимо заменить;
заедает или не работает обратный клапан в вакуумном усилителе, требуется замена обратного клапана;
Неисправен (негерметичен) обратный клапан вакуумного усилителя, что позволяет топливу попадать в полость вакуумного усилителя. Необходимо поменять вакуумный усилитель в сборе с обратным клапаном;
поврежден шланг, соединяющий вакуумный усилитель с впускным коллектором, ослаблено крепление шланга на штуцере. Замените шланг или затяните крепежный хомут. Узнайте больше о шланге вакуумного усилителя тормозов. Его состояние необходимо систематически контролировать. Особенно в холодное время года. Пока шланг не прогрет, он остается достаточно жестким и тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится более эластичным, и если не замечать, например, его расслоения, то снижается его пропускная способность. Возможно проблема с педалью тормоза.
Вздулись уплотнительные кольца в рабочих (колесных) цилиндрах. Это может произойти из-за попадания в них горюче-смазочных материалов, либо использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена рекомендованной производителем тормозной жидкости.

Пара способов проверить работоспособность вакуумного усилителя

Запустить двигатель. В системе создается вакуум. Теперь нажмите на тормоз. Жесткая педаль тормоза означает неисправность усилителя или шланга. После выключения двигателя подождите около 5 минут, не нажимая на тормоз.

Уточним проблему. Нажмите на педаль. Если педаль по-прежнему тугая, то, скорее всего, неисправен клапан вакуумного усилителя.

Еще один тест. При выключенном двигателе несколько раз нажмите на педаль тормоза, чтобы сбросить вакуум в тормозной системе. Не отпуская педаль тормоза, запустите двигатель. Если педаль немного уходит вниз, то с усилителем все в порядке.

Почему у меня мягкие тормоза

Мягкая педаль тормоза может указывать на несколько проблем. Вернее, есть несколько причин, по которым педаль тормоза вдруг стала мягкой. Этот эффект также можно назвать:

Мягкие тормоза имеют традиционные причины:

«» тормозная система. Естественно требуется удаление воздуха, т.е. Причиной «завоздушивания» могут быть: разгерметизация системы или низкий уровень в расширительном бачке;
неисправность главного тормозного цилиндра
неисправность рабочего цилиндра, например, в результате заклинивания поршня или закипания тормозной жидкости. Тормозные цилиндры нуждаются в ремонте или новом.

Удачи в правильной диагностике и своевременном обслуживании тормозной системы автомобиля. Ведь тормоза – это наша безопасность.

Бесперебойное функционирование тормозной системы транспортного средства (ТС) является гарантией безопасности водителя и окружающих его людей на дороге. Любое ненормальное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Отремонтировать транспортное средство желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ним произошло на самом деле. Ведь причины одной и той же проблемы в разных автомобилях совершенно разные.

Примером может служить ситуация, когда педаль тормоза стала настолько жесткой, что приходится прилагать чрезмерное усилие, чтобы сдвинуть ее с места и затормозить.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. Ведь и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТС сложное устройство, и его неудовлетворительная работа может быть вызвана различными причинами, наиболее распространенными из них являются следующие:

неисправности вакуумного усилителя;
вздутие колец;
повреждение педали.

Неисправности вакуума.

Вакуумный усилитель тормозов (ВУТ), или просто «вакуум», создает в ТС давление, необходимое для их правильной работы.

Если усилитель плохо работает, педаль просто не продавливается. Поскольку вакуумный усилитель является достаточно сложной деталью, состоящей из множества компонентов, неисправность любого из них может привести к данной ситуации. А поскольку поломка компонента усилителя, как правило, требует его замены, правильная диагностика поможет автовладельцу сэкономить не только время, но и деньги.

Если забился фильтрующий элемент «вакуума», достаточно заменить только его, чтобы усилитель снова начал нормально функционировать. Это касается и поврежденной диафрагмы вакуумного усилителя, и проблем с наконечником или обратным клапаном. Достаточно заменить один поврежденный компонент, и автомобиль снова будет вести себя как новый. Важно точно диагностировать, что именно нужно изменить.

Иногда замены вообще не требуется. Например, в ситуации, когда в автомобиле разгерметизировано. Герметичность может быть нарушена в двух случаях: либо поврежден шланг между «вакуумом» и впускным коллектором, либо ослабли хомуты. И если в первом случае замена шланга все же необходима, то во втором достаточно подтянуть хомуты. Сделать это можно в автосервисе, но владелец автомобиля вполне способен справиться с такой проблемой самостоятельно.

Но бывает, что непригодность только одного компонента полностью приводит ВУТ в негодность. Чаще всего это происходит в ситуации, когда неисправности автомобиля долгое время игнорируются. В результате сильно поврежденный клапан переходит в положение, при котором отключается весь «вакуумный резервуар». Примером может быть повреждение, когда клапан застревает в усилителе, и усилитель необходимо полностью заменить. Это один из самых дорогих видов ремонта автомобиля.

Вздутие колец в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется при эксплуатации. Если это продукт хорошо зарекомендовавшей себя компании, автомобиль редко повреждается или выходит из строя. Но если жидкость некачественная, один или несколько цилиндров могут плохо функционировать из-за того, что на них разбухают уплотнительные кольца. То же самое происходит при попадании ГСМ на кольцо.

Раньше, особенно в эпоху советского автомобилестроения, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но сейчас вряд ли кто-то будет это делать, если транспортное средство выйдет из строя. С точки зрения экономии времени их гораздо проще поменять, причем вместе с тормозной жидкостью. Однако можно избежать лишних финансовых затрат, если с самого начала использовать качественную, пусть и дорогую жидкость, так как затраты на ремонт всегда выше.

Повреждение педали.

Иногда причиной поломки автомобиля является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда рычаги на педалях тормоза ломаются или отсоединяются. Безошибочным признаком такого повреждения является характерный звук, который раздается при нажатии на педаль. Иногда отказ педали вызван очень простой причиной – попавшим под нее инородным телом или изогнутым краем коврика.

Методы самодиагностики.

Сразу можно определить разгерметизацию автомобиля, если двигатель работает нестабильно — «троит». Это происходит из-за попадания воздуха во впускной коллектор. Топливно-воздушная смесь, поступающая в цилиндр при таком отказе, резко обедняется. Признаком неисправности вакуумного усилителя также является издаваемый им шипящий звук. Для уточнения поломки следует нажать на педаль через несколько минут после выключения двигателя. Если жесткость педали не исчезает, то, скорее всего, сломан обратный клапан.

При работающем вакуумном усилителе педаль, «прокаченная» без запуска двигателя, уходит вниз с запуском двигателя.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому мне было очень сложно самостоятельно определить причину жесткости педали. Я даже не мог сообразить, как снять ту или иную деталь, чтобы диагностировать конкретные проблемы. В итоге я отогнал свою Ауди А6 на СТО. Работавшие там мастера определяли характер повреждений, даже не снимая агрегаты. Правильная диагностика помогла мне существенно сэкономить на ремонте».

Иван:

«Когда у меня сломался усилитель ВАЗ 2114, я простым способом убедился в его неисправности. Для этого шланг снимается, а усилитель заглушается. Наличие вакуума при запуске двигателя говорит о том, что «пылесос» неисправен.

Роман:

«Вакуумный усилитель и цилиндры очень трудно диагностировать. Наилучшую диагностику автомобиля могут предоставить только те автосервисы, где есть манометры.

Видео.

Как работает тормозной вакуум. Вакуумный усилитель тормозов

Для обеспечения необходимого усилия прижима тормозных колодок или барабанов при торможении, особенно экстренном, требуется большое усилие. Это примерно соответствует 80 кг. Приложение такого усилия с помощью нажатия на педаль тормоза одной ногой создает большую физическую нагрузку на водителя.

Поэтому, начиная с 70-х годов ХХ века, практически на все автомобили стали устанавливать вакуумные усилители тормозов (ВУТ). Они уменьшают необходимое усилие в три-четыре раза.

В принципе можно еще больше уменьшить усилия. Но тогда теряется информативность педали тормоза, увеличивается ускорение торможения и значительно снижается управляемость автомобиля. Безопасность движения и комфортность езды напрямую зависят от работоспособности ВУТ, соответствия его нормативным параметрам.

Принцип действия вакуумного усилителя тормозов (принцип работы)

ВУТ обычно представляет собой цилиндрический блок, внутреннее пространство которого разделено на две камеры с подвижной диафрагмой. Со стороны главного тормозного цилиндра, конструктивно объединенного с ВУТ, расположена вакуумная камера, со стороны педали тормоза — атмосферная.

Мембрана в вакуумной камере соединена с приводным штоком тормозного цилиндра. Обратный клапан вакуумной камеры соединен шлангом с источником вакуума.

Следящий клапан, расположенный в атмосферной камере, механически соединен толкателем с педалью тормоза. Через этот клапан атмосферная камера сообщается с вакуумной камерой через вакуумный канал, или с атмосферой через атмосферный канал.

В качестве «поставщика» вакуума в бензиновых двигателях используется разрежение, создаваемое после дроссельной заслонки в районе впускного коллектора.

В дизельных двигателях этого разрежения обычно недостаточно для нормальной работы вакуумного усилителя тормозов. В этом случае устанавливается дополнительный вакуумный насос, механически связанный с вращающимся коленчатым или распределительным валом. На некоторых автомобилях с бензиновыми двигателями также установлен вакуумный насос.

Принцип работы вакуумного усилителя основан на разнице значений давления в камерах, разделенных диафрагмой. При нажатии на педаль атмосферная и вакуумная камеры ВУТ соединяются вакуумным каналом. Таким образом, в них устанавливается одинаковое давление. Шток главного цилиндра остается на месте.

При торможении следящий клапан закрывает вакуумный канал и одновременно открывает атмосферный. Диафрагма, испытывая различные атмосферно-вакуумные давления, начинает двигаться в сторону главного тормозного цилиндра. Усилие, создаваемое штоком цилиндра, в несколько раз превышает усилие, создаваемое ногой водителя на педали тормоза. Это эффект вакуумного форсированного торможения.

Если педаль тормоза перестает двигаться, диафрагма также остается на месте, фиксируя действующее усилие. Когда педаль отпускается, обратный клапан снова открывает вакуумный порт. Возврат штока в главный тормозной цилиндр обеспечивается действием возвратной пружины.

Вакуумный усилитель тормозов, исходя из принципа его работы, имеет неприятную особенность работы: эффективность бустера напрямую зависит от атмосферного давления. Чем ниже атмосферное давление, чем меньше степень его превышения над давлением в вакуумной камере, тем меньше коэффициент усиления.

Теоретически (да и практически тоже) на высоте более 3500 метров над уровнем моря ВУТ теряет свою эффективность. В условиях нормальной эксплуатации автомобиля с небольшими перепадами атмосферного давления и не гористой местности изменение его эффективности незаметно. В высокогорных условиях используются другие типы усилителей тормозов.

Основные признаки неисправности ВУТ

При эксплуатации автомобилей с ВУТ особое внимание уделяется герметичности его конструкции и ведущих к нему трубок. Симптомы неисправности:

необходимость увеличения давления на педаль тормоза для эффективного торможения;
уменьшен ход педали тормоза;
продолжение торможения после нажатия на педаль;
неравномерная частота вращения двигателя из-за подсоса из вакуумного шланга;
наличие дополнительных звуков типа «подсос» в момент торможения;
полный выход из строя усилителя.

При отказе ВУТ по каким-либо причинам или остановке двигателя тормозная система в целом остается в исправном состоянии, но требует большего усилия для нажатия на педаль тормоза, как при ее отсутствии. Это одно из основных условий безопасного движения. Однако эффективность экстренного торможения значительно снижается.

Поэтому при экстренной буксировке автомобиля при исправном двигателе рекомендуется его запустить, чтобы тормозная система работала нормально.

Основные причины неисправности

Основные причины выхода из строя вакуумного усилителя тормозов:

разгерметизация вакуумного шланга;
неисправность диафрагмы;
потеря свойств клапана;
нарушение герметичности камер;
отказ возвратной пружины.

Механизм ВУТ технологически отработан давно, поэтому большинство автовладельцев редко сталкиваются с проблемой его неисправности. Учитывая важность поддержания исправной тормозной системы, периодически, особенно перед длительными поездками, тормозную систему следует проверять.

Как проверить вакуумный усилитель тормозов не снимая

Способ 1

Проще всего проверить работу ВУТ следующим образом. Необходимо запустить и прогреть двигатель. Далее выключите двигатель. Затем несколько раз нажмите на педаль тормоза. При первом нажатии она должна быть выжата до упора. После второго и последующих нажатий ход педали тормоза уменьшается. Если нет разницы между первым и последующими нажатиями, то вакуум в усилителе не создается.

Видео — как проверить вакуумный усилитель тормозов на автомобиле:

Метод 2

Двигатель заглушен. Педаль тормоза нажимается до упора, желательно несколько раз, и фиксируется в нажатом состоянии. Затем двигатель запускается. Педаль должна немного двигаться вниз с хорошим усилителем.

Следующий простой тест позволяет определить наличие возможных утечек воздуха. При работающем двигателе нажмите педаль тормоза до упора. Двигатель заглушен. Если в течение минуты после остановки двигателя педаль немного поднимется, то в системе есть подсос воздуха.

Видео — как проверить подсос воздуха через вакуумный усилитель тормозов:

Его ремонт и замена

При выходе из строя ВУТ необходимо немедленно принять меры по восстановлению его работоспособности.

Вы можете заменить вакуумный шланг самостоятельно. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

Более сложный ремонт, связанный с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов и других элементов конструкции, лучше доверить профессионалам на сертифицированной станции технического обслуживания. Следует помнить, что исправные тормоза – основа безопасности, на этом не стоит экономить.

После ремонта необходимо проверить синхронизацию торможения колес, провести диагностику систем ABS и ESP. Делать это нужно на специальных стендах и соответствующем диагностическом оборудовании.

Дополнительную безопасность при вождении автомобиля, помимо качества дорожного покрытия, создает исправно работающая тормозная система. А за такими габаритными машинами, как ВАЗ, за его работой следует следить особенно тщательно. Чем короче тормозной путь автомобиля, тем безопаснее будет движение. Снизить его, сделать лучше сцепление с дорожным покрытием, позволяет вакуумный усилитель тормозов ВАЗ 2110.

Устройство, обеспечивающее нормальный процесс торможения автомобиля за счет создания дополнительного усилия на педали тормоза при разгрузке. Этот механизм способствует плавному функционированию тормозной системы, одновременно облегчая ее управление. Это снижает износ машины и утомляемость водителя.

Устранение неисправности вакуумного усилителя

Устройства разных производителей могут различаться по характеристикам и качеству, также может различаться цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма влияет на работу других деталей и агрегатов, и в первую очередь двигателя автомобиля, не следует экономить и тщательно следить за его исправностью.

Если из-под капота слышно шипение, в салоне ощущается запах горелого масла, а тормоз работает, как в заглушенной машине, только после многократного нажатия ногой на педаль тормоза, то следует немедленно обратитесь в автосервис для диагностики и при необходимости замените этот прибор.

Проверить работоспособность вакуумного усилителя тормозов «десятки» можно самостоятельно. Для этого при выключенном двигателе несколько раз нажмите на педаль тормоза. Этим методом проверяют равномерность давления в полостях. Все нормально, когда гидроблок не заедает.

Затем, когда вы держите ногу на педали тормоза, двигатель запускается. Если педаль перемещается вперед одновременно с ногой, то усилитель исправен. В противном случае нужно убедиться, что неисправность кроется именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Возможна еще несогласованная работа педали из-за неправильного соединения штуцера на выхлопной трубе двигателя со шлангом. Все это также пагубно сказывается на работе тормозной системы и ее эффективности.

Устранение неисправностей

При выявленных признаках неисправности вакуумного усилителя тормозов ВАЗ 2110 можно попробовать оказать первую помощь своему автомобилю самостоятельно. В нормальном состоянии тормозная система должна удерживать его на месте при наклоне на 25º к горизонтали. Если она плохо справляется, стоит ослабить контргайку и подтянуть трос.

Затем нужно проверить полный ход рычага, необходимо, чтобы он был примерно на 2-4 зубца. Плотно затянув контргайку, стоит выполнить серию предохранительных торможений, одновременно контролируя ход рычага. При этом вращение колес при опущенном до конца рычаге должно быть свободным, без усилий. Если такая проверка выявит неспособность усилителя справиться с торможением, это говорит о необходимости его замены.

Многие автосервисы предоставляют такую актуальную сегодня услугу, как тюнинг тормозной системы ВАЗ 2110, цена узла в случае замены все же выше, чем его доработка. Это касается и задних тормозных дисков, помимо усилителя, модернизация которого заключается в установке специальной шайбы. Эта, казалось бы, незначительная деталь может существенно повлиять на работу усилителя и на процесс торможения в целом.

Когда водитель нажимает на педаль тормоза, шток, проходящий через шайбу, начинает оказывать давление на главный тормозной цилиндр. Из-за этого работа перепускных клапанов начинается несколько позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки не меняется.

Но если шипение уже появилось, двигатель глохнет от нажатия на педаль тормоза, или она стала очень тугой, необходимо заменить механизм. В противном случае управление таким автомобилем становится небезопасным для себя и окружающих. При подготовке к замене данного узла требуется разборка задней части моторного отсека, снятие эластичного уплотнителя, обивки и жабо.

Процесс начинается с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости. Поддерживая обратный клапан, отсоедините шланг от усилителя. Далее откручиваем обе гайки крепления главного цилиндра тормозной системы. Плавно отворачивается от усилителя на расстояние, необходимое для извлечения последнего, причем делается это без снятия тормозных трубок.

Под панелью приборов, расположенной в салоне, следует открутить все четыре гайки крепления кронштейна педали тормоза, что довольно сложно из-за их неудобного расположения. Затем провода, кронштейн и сам усилитель убираются в подкапотное пространство одновременно с педалью тормоза в сборе.

Отсоединив две крепежные гайки, снимите стопорную пластину шкворня крепления с помощью отвертки и, вытолкнув ее, отделите толкатель бустера от педали. Открутив поврежденный усилитель от педального узла, на его место ставится новый. Причем необходимо следить за правильностью его расположения: педаль должна быть внизу, а штуцер шланга вверху. После этого все операции, выполненные ранее, выполняются в порядке, обратном снятию.

Как думает уважаемый читатель — сработает ли вакуумный усилитель тормозов если гипотетически машина на Эвересте? Конечно нет! А почему, мы обсудим ниже.

Вакуумный усилитель тормозов предназначен для уменьшения давления ноги водителя на педаль тормоза при торможении. Вторая функция заключается в обеспечении лучшей эффективности торможения при экстренном торможении. А, с применением активных тормозных систем — безопасность водителя и пассажиров.

Вакуумный усилитель выполнен в виде герметичного корпуса округлой формы. Устанавливается непосредственно перед педалью тормоза в моторном отсеке. Главный тормозной гидроцилиндр смонтирован на корпусе усилителя.

Вакуумный усилитель состоит из следующих устройств:

рама
рабочее отверстие
рабочий клапан
Толкатель педали тормоза
шток тормозного цилиндра
возвратная пружина

Вакуумный усилитель тормозов помогает водителю протолкнуть шток тормозного цилиндра для создания давления. Для того, чтобы лучше понять работу усилителя, необходимо рассказать о его конструкции.

Основной рабочей частью вакуумного усилителя является диафрагма. Изготовлен из прочного эластичного материала. В центре диафрагмы находится буферная металлическая «копейка». В нее упирается шток от педали и от цилиндра. Диафрагма устанавливается между двумя половинками корпуса, образуя тем самым две камеры — атмосферную и вакуумную. После установки диафрагмы корпус прикатывается для герметизации. Теперь две камеры связаны только рабочим клапаном, приводящим в действие педаль тормоза. Вакуумная камера направлена в сторону тормозного цилиндра, соответственно атмосферная камера направлена в противоположную сторону.

Сбоку вакуумной камеры имеется технологическое отверстие, куда вводится шланг от источника вакуума. А в дежурном режиме в двух камерах поддерживается низкое давление (рабочий клапан открыт).

Возвратная пружина служит для возврата в дежурное состояние диафрагмы усилителя.

Мы не зря с самого начала спросили читателя об Эвересте. Потому что он основан на принципе разницы давлений. Итак:

При нажатии на педаль тормоза водитель активирует рабочий клапан, отключающий связь между камерами. При дальнейшем нажатии открывается специальное отверстие, и атмосферная камера соединяется с атмосферой. Ну а давление атмосферы примерно 760 мм. рт. Искусство.! Получается, что с одной стороны диафрагмы нагнетается воздух, а с другой стороны действует атмосферное давление плюс давление от педали. Шток цилиндра приводится в действие, и тормоза начинают работать. Это происходит на автомобилях с бензиновым двигателем, потому что нет необходимости искать источник разрежения, он готов — впускной коллектор до подачи топлива в цилиндры. С дизельными оказалось сложнее — пришлось ставить вакуумный насос.

Вакуумный насос у разных автопроизводителей имеет свои отличия, например Форд устанавливает насос, представляющий собой цилиндр, в котором внутри перемещается мембрана, создавая вакуум. Renault ставит на свои автомобили усилитель, в котором вакуум создается вращающимися лопастями.

Понятно, что на Эвересте давление меньше (ведь 8 км вверх!) Тормоза не сработают! А вот если поменять возвратную пружину на менее жесткую, то работа вакуумного усилителя тормозов вполне возможна!

Вакуумный усилитель тормозов обеспечивает лучшую динамику торможения автомобиля и значительно повышает комфорт управления. На практике работа ВУТ выражается в эффективном торможении при минимальном усилии на педаль. Использование активных систем помощи при экстренном торможении значительно повышает безопасность дорожного движения.

Устройство ВУТ

Вакуумный усилитель тормозов в большинстве автомобилей располагается возле моторного щита и представляет собой монолитный узел с ГТЦ и бачком для тормозной жидкости.

Для усиления тормозного усилия в конструкции ВУТ используются:

корпус металлический;
разделительная мембрана из пластика;
;
Толкатель педального узла;
регулирующий клапан;
шток гидроцилиндра;
возвратная пружина.

Принцип работы

Прижимное усилие тормозных колодок в автомобилях, конструкция которых не требует установки ВУТ, накачивается усилием, создаваемым водителем при нажатии на педаль. Вакуумный усилитель тормозов использует разницу атмосферного давления для создания вакуума, тем самым способствуя созданию давления в тормозной магистрали.

Начнем с того, что рабочая диафрагма разделяет корпус на атмосферную и вакуумную (расположенные со стороны ГТЦ) камеры. Он соединен через толкатель с педалью. Когда тормоза не задействованы, следящий клапан поддерживает одинаковое давление в двух камерах. Нажатие на педаль тормоза приводит к тому, что толкающий клапан «перерезает» соединение. Перепускной клапан уравнивает давление атмосферной части кузова с моторным отсеком. Вакуум, который все это время сохранялся в корпусе ВУТ, теперь притягивает диафрагму. Как только водитель отпускает педаль тормоза, возвратная пружина возвращает упругую перегородку в исходное положение.

Низкое давление в корпусе, питающее вакуумный усилитель, создается через шланг, соединяющий вакуумную секцию с впускным коллектором. Это происходит за счет разрежения, создаваемого поршнем, опускающимся к НМТ при впуске топливно-воздушной смеси. Если разрежения бензинового двигателя достаточно для нормальной работы ВУТ, то дизельные двигатели обязательно оснащаются вакуумным насосом, предназначенным для нагнетания вакуума. В зависимости от конструкции (лепестковая, мембранная) в движение приводится такое устройство: ТНВД, генератор или распределительный вал.

Поломки ВУТ

Неисправности вакуумного усилителя могут влиять не только на эффективность тормозной системы, но и на работу бензинового двигателя. К основным видам повреждений относятся:

нарушение герметичности системы, повреждение шланга; обеспечение вакуума;
разрыв диафрагмы;
повреждение рабочих клапанов или связанных с ними деталей (пружины, клапаны).

Вышедший из строя усилитель тормозов не лишает автомобиль тормозов, но может значительно затруднить управление автомобилем.

Если вы заметили изменения в работе усилителя тормозов, не спешите менять шланг или ремонтировать усилитель тормозов. На некоторых автомобилях заслонка рециркуляции воздуха в салоне напрямую связана с работой усилителя. Симптомы разгерметизации этой системы аналогичны тем, которые проявляются при поломках ВУТ.

Самодиагностика

Простой принцип работы позволяет проводить диагностику своими руками. Ремонт вакуумного усилителя следует доверить специалистам. Несколько простых методов помогут вам определить исправность системы:

После кратковременной работы двигателя выключите автомобиль и несколько раз нажмите на педаль тормоза. При исправном усилителе первое нажатие будет легким, а все последующие потребуют усилий. Каждый последующий ход педали будет короче;
остановите двигатель и подождите несколько минут. Проверить ВУТ на герметичность можно, вытащив из впускного коллектора шланг, идущий к нему. Если есть вакуум, вы услышите хлопок выходящего воздуха;
При выключенном двигателе резко нажмите педаль тормоза несколько раз подряд. Запустите двигатель, продолжая удерживать педаль. Как только двигатель запустится, работающий вакуумный усилитель тормозов сделает педаль «мягкой» и она провалится;
Одной из самых распространенных проблем является утечка воздуха. Проверьте шланг подачи вакуума на наличие механических повреждений, а также герметичность его соединения с корпусом. В этом случае может потребоваться срочный ремонт ВУТ. Такого «подсоса» воздуха вполне достаточно, чтобы бензиновый двигатель начал троить;
двигатель выключен. При первом нажатии на педаль должен появиться звук поступления воздуха в атмосферную часть корпуса. Если этого нет, то порвалась мембрана или неисправен перепускной клапан.

Перечисленные признаки неисправного усилителя тормозов помогут в кратчайшие сроки диагностировать и устранить поломку.

На сегодняшний день вакуумный усилитель тормозов является одной из важнейших деталей автомобиля. Это очень удобно для тормозов, так как экономит силы водителя и облегчает работу тормозной системы автомобиля. Рассмотрим его подробнее и разберем замену усилителя на примере ВАЗ 2110.

Этот механизм состоит из следующих частей:

Рамка;
Мембрана;
Клапан;
Толкатель педали тормоза;
Шток тормозного гидроцилиндра;
Возвратная пружина.

Круглой формы, с герметичным корпусом, расположен перед педалью тормоза в моторном отсеке. Кронштейн крепится к кузову четырьмя гайками, сам кронштейн с усилителем соединяется двумя гайками.

Принцип работы вакуумного усилителя тормозов

Принцип его действия основан на разнице давлений в вакуумной и атмосферной камерах. В исходном положении давление в обеих частях одинаково и равно давлению источника вакуума.

Нажав на педаль тормоза, вы активируете передачу усилия на другой клапан через толкатель. Затем клапан перекрывает канал между вакуумной и атмосферной камерами. После этого клапан продолжает движение, а атмосфера и атмосферная камера соединяются. Разрежение уменьшается, в результате чего перепад давления действует на диафрагму и перемещает шток тормозного цилиндра, преодолевая усилие пружины.

По окончании торможения атмосферная камера воссоединяется с вакуумной, давление в них выравнивается, а диафрагма возвращается в исходное положение. Эта конструкция исключительно эффективна, так как позволяет не применять гигантских тормозных усилий, а получить значительный результат при небольшом давлении. Именно поэтому современные усилители рассчитаны на значительный срок службы, что обеспечивает высокую степень безопасности водителя и пассажиров.

Когда менять усилитель тормозов и сколько это будет стоить

Как и любой компонент машины, усилитель со временем требует замены. Причина его выхода из строя – разгерметизация шланга, соединяющего усилитель и впускной коллектор двигателя.

Проверить усилитель на наличие неисправностей можно несколькими способами:

Завести двигатель, через несколько минут заглушить. Нажмите педаль тормоза несколько раз с нормальным усилием. При исправном усилителе педаль будет выжата до упора. Второе и последующие нажатия уменьшат ход педали. Если разницы не чувствуется, то устройство не обеспечивает дополнительного усиления в основном усилителе тормозов.
При выключенном двигателе нажмите педаль несколько раз подряд. Заводим двигатель, исправный усилитель позволяет педали немного проваливаться за счет того, что шток тянет за собой толкатель. В противном случае усилитель неисправен и нуждается в замене.
Мотор работает, нажимаем на педаль тормоза, удерживая ее, глушим машину. Если неисправен усилитель, то диафрагма из-за отсутствия герметичности будет поднимать педаль, давя на толкатель, что также свидетельствует о неисправности пылесоса.

Теперь немного о цене вакуумного усилителя тормозов на ВАЗ 2110. Поскольку данная модель очень популярна, стоимость может варьироваться от 1000 до 3000 рублей, средняя цена будет в районе 1500 рублей.

Можно найти и б/у, но они недолговечны и менять их придется чаще, что обойдется дороже, чем покупка нового усилителя.

Лучше всего приобретать вакуумные усилители в магазинах запчастей, так как вы получите гарантию надежности детали и сможете осмотреть ее во всех деталях, а также выбрать подходящий вам по всем параметрам необходимые параметры. Если вы делаете заказ в интернет-магазинах, вам придется столкнуться с некоторым временем ожидания доставки. Также стоит приготовиться к тому, что вы можете нарваться на некачественный товар и будет повод для разбирательств, во избежание этого заказывать деталь нужно только у проверенных поставщиков.

Как заменить усилитель на ВАЗ 2110 самостоятельно

Если у вас уже есть в наличии новый усилитель и вы знаете, как разобрать узлы автомобиля ВАЗ 2110, то у вас есть возможность самостоятельно заменить ВАЗ 2110 вакуумный усилитель тормозов. Рассмотрим, как это сделать без труда и чтобы все работало как раньше.

Все начинается со снятия вакуумного усилителя тормозов ВАЗ 2110. Для этого откручиваем все винты, отстегиваем ремень, крепящий расширительный бачок системы охлаждения, снимаем его с места, слегка приподняв. Аккуратно укладываем и фиксируем, затем снимается и откладывается левая часть звукоизоляционного материала. Процесс повторяется и с правой стороной.

После процедуры от крышки тормозного бачка отсоединяем колодку с проводами, отсоединяем шланг от обратного клапана вакуумного усилителя тормозов, откручиваем две гайки крепления главного тормозного цилиндра к усилителю тормозов, затем осторожно перемещаем этот цилиндр В сторону.

Перемещаемся в салон, откручиваем четыре гайки крепления кронштейна усилителя к кузову, а также отсоединяем колодки проводов от выключателя стоп-сигналов. Когда все сделано, можно снова перебраться под капот автомобиля и вытащить вакуумный усилитель вместе с кронштейном.

Ставим или зажимаем усилитель в тиски, вытаскиваем пассатижами маленькую металлическую пробку, затем выбиваем шток, нажимая на него с любой стороны.

В конце откручиваем две гайки крепления пылесоса и кронштейна, снимаем их, процесс снятия этого механизма завершен. Монтаж осуществляется в обратном порядке, ровно до каждого момента, например, не нужно сразу надевать звукоизоляционный материал, а предварительно проверить его работу, только при отсутствии неисправностей завершить монтаж всех компонентов.

Как видите, при должной сноровке и соблюдении всех важных этапов можно легко заменить вакуумный усилитель своими руками, не прибегая к посторонней помощи и лишних затрат.

Подробную видеоинструкцию по снятию пылесоса на ВАЗ 2110 вы можете найти здесь:

Итог

Вакуумный усилитель является неотъемлемой частью современного автомобиля. Она позволяет водителю затрачивать меньше усилий на торможение и улучшает ходовые качества автомобиля. Ремонт данного узла кажется очень сложным, но при должной сноровке и опыте ремонтных работ, а также точном следовании инструкции заменить пылесос можно самостоятельно, не прибегая к услугам мастеров. Однако выполнить эту процедуру под силу не каждому, так как процесс замены усилителя предполагает не только разборку, но и сборку, которую также необходимо проводить по всем правилам. Если вы чувствуете неуверенность в собственных силах или замена усилителя для вас затруднена, то стоит обратиться к специалистам. Также помните, что при малейшей неисправности эту деталь необходимо ремонтировать, ведь без должной качественной работы тормозов ваш автомобиль находится в потенциальной опасности, а вместе с ней и ваша жизнь.

В ваших силах обеспечить долгую работу вакуумного усилителя и сделать автомобиль более управляемым и комфортным.

Тугие тормоза на ВАЗ 2110. Из-за чего при нажатии на педаль тормоза слышно шипение. Методы самодиагностики

Сегодня будем разбираться в причине того, что педаль тормоза стала жесткой или, наоборот, очень мягкой. . Автопроизводители предусматривают такое поведение педали, при нажатии на нее не возникает ни провалов, ни вибраций, и не нужно прилагать больших усилий к педали для срабатывания тормозной системы.

Перед ремонтом нужно понять, что именно нужно отремонтировать или заменить. Ниже мы разберем наиболее вероятные причины неисправностей и возможные решения.

Педаль тормоза тугая?

Засорен воздушный фильтр вакуумный усилитель. Решение — заменить фильтрующий элемент;
Блок клапана заклинило в «вакуумной коробке». Придется собирать;
Повреждение диафрагмы усилителя, тут тоже ничего не поделаешь, придется менять;
Сбой наконечника. Опять замена;
обратный клапан не работает должным образом . Решается его заменой;
Нарушение герметичности системы. Разгерметизация может произойти из-за повреждения шланга, соединяющего впускной коллектор и «вакуумный бачок», ослабления хомутов. В худшем случае решается заменой шланга, в лучшем — подтягиванием хомутов;
Вздутие уплотнительных колец в одном или нескольких рабочих цилиндрах. Происходит это из-за использования некачественной тормозной жидкости, либо попадания ГСМ на кольца. Сейчас вряд ли кто обременяет себя переборкой рабочих цилиндров, проще их просто заменить вместе с тормозной жидкостью.

(banner_content)

Диагностика вакуумного усилителя

Часто признаком разгерметизации является нестабильная работа двигателя (троение). Происходит это из-за попадания воздуха во впускной коллектор. Он резко обедняет топливовоздушную смесь, поступающую в цилиндры. Если педаль не нажимается при работающем автомобиле, в первую очередь следует проверить соединения .

Педаль тормоза отваливается

Автомобильный тормоз — Это самая важная деталь в конструкции всего автомобиля. Тормозная система должна не просто работать без поломок, а просто быть в идеальном состоянии. В первую очередь это касается педали тормоза в тормозной системе автомобиля. В статье мы поговорим о правильном состоянии этой детали. Какой она должна быть : плотной, мягкой или где-то посередине?

Состояние силы при нажатии на тормоз может быть разным. Первое состояние позволяет нажимать на педаль тормоза без усилий, мягко и плавно, при этом важно, чтобы не было рывков и даже провалов, указывающих на проблемы в системе. Есть еще варианты, когда надо сразу ехать на проверку тормозов — и наглухо.

Спешим отметить, что причина того, что педаль тормоза туго работает, не обязательно является одной из простых неисправностей, сопровождающих подобные проблемы. Причем причины могут касаться исключительно определенного типа тормозной системы.

Назовем причины, по которым педаль может туго нажиматься :

Неисправность в вакуумном усилителе. Может быть установлен забитый воздушный фильтр, который легко заменить;

Заедание клапана в вакуумном усилителе. Решение по замене клапана;

Неисправность диафрагмы усилителя. При такой неисправности меняется весь вакуумный усилитель;

Проблема с наконечником вакуумного усилителя. Проведите его замену;

Обратите внимание на работу обратного клапана. Замените его при необходимости;

Если топливо попадает в камеру вакуумного усилителя, то вероятно неисправна герметичность усилителя, либо по прежнему может быть неисправен обратный клапан. Решение — замена вакуумного усилителя и обратного клапана;

Впускной коллектор и вакуумный усилитель соединены между собой шлангом, который через некоторое время может выйти из строя или иметь трещины. Также может быть ослабление шланга на самом штуцере, например из-за хомута. Устраните проблему, просто замените шланг или замените или затяните хомут.

Специалисты компании «АВТОмаркет Интерком» рекомендуют своевременно осматривать шланги , так как в морозы они могут треснуть или слететь с штуцера. Реакция шланга зависит от условий эксплуатации — на морозе и морозе он ведет себя нормально, но при подъезде автомобиля может нагреваться и проскальзывать, к тому же они изнашиваются и расслаиваются внутри. Тормозная жидкость проходит через шланг с трудом, и нажатие на тормоз становится сложнее .

Некачественная тормозная жидкость, а также при постоянном попадании топлива и других жидкостей в рабочие колесные цилиндры разбухают и разрушают внутренние уплотнительные кольца. Отремонтируйте цилиндры и подумайте о замене тормозной жидкости.

Как проверить работу вакуумного усилителя?

Сначала заведите автомобиль и дайте ему немного поработать, чтобы он разрядился. Нажмите на педаль тормоза – в случае резкого нажатия можно смело говорить о выходе из строя усилителя или шланга. Теперь заглушите двигатель и дайте ему немного отдохнуть, через некоторое время снова нажмите на тормоз.

Во-вторых, не включая двигатель, пару раз подряд нажать на тормоз, это позволит разгрузить тормозную систему и снять давление. Далее, не отпуская педаль тормоза, заводим автомобиль, по идее педаль должна начать постепенно опускаться, что говорит о том, что работает сам вакуумный усилитель.

Позаботьтесь о своей безопасности. Следить и своевременно проверять тормозную систему автомобиля. Если требуется ремонт, приступайте к нему немедленно.

Все запчасти для ремонта тормозной системы можно найти на сайте АВТОмаркет Интерком или в наших магазинах запчасти на ВАЗ или иномарку . Работает доставка в любой автосервис.

Добрый день, уважаемые автомобилисты! Продолжим наше исследование наиболее типичных неисправностей тормозной системы автомобиля. Элемент управления тормозом, такой как педаль тормоза, имеет несколько состояний своего положения.

Первое, которое должно быть штатным, при нажатии на педаль без ощутимых изменений, без провалов, рывков, без особых усилий и т.п. Следующие два состояния положения педали неприятны для водителя, и вызывают некоторое беспокойство.

Речь идет о том, когда у вас тугая педаль тормоза или наоборот слишком мягкая тормозная система. В таком положении вещей, когда педаль тормоза перестает работать в обычном, привычном для нас режиме, беспокойство водителя оправдано. Итак, были какие-то неполадки, а это требуется. Без задержки.

Почему у Вас тугая педаль тормоза

Итак, увеличение усилия при нажатии на педаль тормоза обусловлено:

засорен воздушный фильтр вакуумного усилителя. В этом случае необходимо заменить воздушный фильтр;
заедает гидроблок в вакуумном усилителе. Выход — замена вакуумного усилителя;
разрушена диафрагма вакуумного усилителя. Поменять вакуумный усилитель;
неисправен наконечник вакуумного усилителя — наконечник необходимо заменить;
заедает или не работает обратный клапан в вакуумном усилителе, требуется замена обратного клапана;
Неисправен (негерметичен) обратный клапан вакуумного усилителя, что позволяет топливу попадать в полость вакуумного усилителя. Необходимо поменять вакуумный усилитель в сборе с обратным клапаном;
поврежден шланг, соединяющий вакуумный усилитель с впускным коллектором, ослаблено крепление шланга на штуцере. Замените шланг или затяните крепежный хомут. Узнайте больше о шланге вакуумного усилителя тормозов. Его состояние необходимо систематически контролировать. Особенно в холодное время года. Пока шланг не прогрет, он остается достаточно жестким и тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится более эластичным, и если не замечать, например, его расслоения, то снижается его пропускная способность. Возможно проблема с педалью тормоза.
Вздулись уплотнительные кольца в рабочих (колесных) цилиндрах. Это может произойти из-за попадания в них горюче-смазочных материалов, либо использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена рекомендованной производителем тормозной жидкости.

Пара способов проверить работоспособность вакуумного усилителя

Почему у меня мягкие тормоза

Мягкие тормоза имеют традиционные причины:

«» тормозная система. Естественно требуется удаление воздуха, т.е. Причиной «завоздушивания» могут быть: разгерметизация системы или низкий уровень в расширительном бачке;
неисправность главного тормозного цилиндра
неисправность рабочего цилиндра, например, в результате заклинивания поршня или закипания тормозной жидкости. Тормозные цилиндры нуждаются в ремонте или новом.

Важнейшим органом любого автомобиля является тормозная система. Он должен быть в идеальном состоянии, потому что от него зависит наша жизнь. Одним из основных показателей эффективности этого узла является педаль, которую всегда нужно отличать обычным для стопы состоянием нажатия. Этим правилом нельзя пренебрегать, а при малейших изменениях, регулировке или ремонте нужно проводить немедленно. Ниже мы рассмотрим, что нужно делать, когда педаль тормоза становится жесткой, совсем не давит или заедает в самом конце хода. Также уделим внимание вопросам самодиагностики и изучим все причины выхода из строя этого механизма.

Причины отказа педали тормоза

Изменения степени усилия нажатия на педаль происходят из-за ряда конструктивных нарушений, которые могут быть как универсальными для всех типов автомобилей, так и недостатками только отдельных моделей или серий. Мы рассмотрим перечень основных проблем, которые можно назвать типичными для современных и советских автомобилей. Как правило, отказ педали тормоза является следствием неисправности ВУ (вакуумного усилителя) или ГТЦ (главного тормозного цилиндра). Детальный анализ производительности и изменений в тормозной системе позволит выявить истинный источник:

Засорен воздушный фильтр ВУ. Этот элемент не очищается. При попадании внутрь значительного количества посторонних веществ, влияющих на работоспособность, необходимо заменить усилитель на новый аналог.

Механическое повреждение гидроблока ВУ. При незначительных дефектах механизм начинает заедать, что сказывается на силе нажатия на педаль. Такая поломка, к сожалению, ремонту не подлежит, а требует замены усилителя.

Повреждение диафрагмы. Признаком наличия данного дефекта могут быть посторонние звуки при срабатывании тормозной системы. Неисправность устраняется заменой усилителя.

Наконечник ВУ неисправен. Эта причина также может привести к заеданию педали тормоза в конце хода. Для устранения проблемы, в отличие от предыдущих поломок, замена основного элемента не требуется. Достаточно установить только новый наконечник.

Не работает или заедает обратный клапан — устраняется заменой этого механизма. Разгерметизация этого сегмента приводит к тому, что топливо попадает в полость усилителя. В дальнейшем это отключит весь узел. В итоге нужно менять ВУ в сборе с обратным клапаном.

Повреждение или ослабление крепления шланга, соединяющего ВУ с впускным коллектором. В первом случае необходимо заменить резиновую трубку, а во втором — подтянуть или заменить крепежные хомуты, если они повреждены. Эта причина является наиболее распространенной и требует регулярного контроля и проверки надежности крепления. Состояние шланга необходимо регулярно проверять. Изготовлен из специального полимера, который при охлаждении становится жестким, после включения двигателя и прогрева материал становится гибким. Из-за этого снижается его пропускная способность. В результате этой проблемы возникают сбои в работе педали тормоза. Чтобы не столкнуться с этой неисправностью, нужно приобретать качественные детали, с определенными тепловыми параметрами.

Вздутие уплотнительных колец в цилиндрах. Если педаль тормоза не нажимается, следует немедленно проверить состояние эластичных уплотнителей. Чаще всего это происходит из-за попадания бензина и масел в узлы или использования некачественной тормозной жидкости. В зависимости от степени повреждения сальники и некачественная тормозная жидкость заменяются аналогом, рекомендованным производителем.

Видео — Почему не работает педаль тормоза

Диагностика педали тормоза

Правильное состояние прижима стопы можно рассматривать с разных сторон. Однако ответ может быть только один. В эффективной и полностью функциональной системе сила нажатия всегда остается одинаковой, исключений из этого правила нет. Следует понимать, что нехарактерные звуки также являются признаком неудачи. Они возникают в процессе механического воздействия на рычаг, при этом сила нажатия может быть неизменной. В таких случаях нужно обратиться к специалисту или провести самостоятельный ремонт.

Методы диагностики неисправностей без специального оборудования

Запустите силовой агрегат, это создаст вакуум в тормозной системе. Затем нажмите на педаль. Если он по-прежнему тугой, неисправны усилитель или шланг.

Заглушите двигатель и, не нажимая на тормоз, подождите 4-6 минут. По истечении времени нажмите на педаль. Если рычаг не потерял жесткости, скорее всего неисправен клапан ВУ.

При выключенном двигателе несколько раз нажмите на педаль. Эти действия уберут вакуум в тормозной системе. Удерживайте педаль в крайнем положении и запустите двигатель. Если педаль немного уходит вниз, то с ВУ проблем нет. Последний способ позволяет наиболее эффективно проверить работоспособность усилителя.
Диагностировать разгерметизацию очень просто. Признаком этой проблемы является нестабильная работа двигателя, как говорится, он «троит». Причиной этого является попадание воздуха во впускной коллектор. В процессе разгерметизации топливовоздушная смесь резко обедняется. Если педаль не продавливается при работающем автомобиле, в первую очередь проверьте надежность соединений. Признаком этой поломки также является характерное шипение от вакуумного усилителя на работающем двигателе.

Приведенная выше информация поможет в решении проблемы с «затвердеванием» педали тормоза. При обнаружении каких-либо изменений не затягивайте с ремонтом и устраняйте поломку как можно быстрее. Всегда нужно помнить, что от эффективности тормозной системы зависит безопасность всех участников дорожного движения.

Шипение при нажатии на педаль тормоза – одна из самых частых проблем, возникающих в эксплуатации как автомобилей отечественного, так и иностранного производства.

Дело в том, что большинство водителей чутко реагируют на различные звуки, сопровождающие работу механизмов автомобиля. Исключением не является случай, когда при нажатии на педаль тормоза слышно шипение.

Но паниковать стоит далеко не всегда — особенно в тех случаях, когда шипение педали тормоза при ее нажатии никак не влияет на эффективность работы тормозной системы. Для того, чтобы понять природу этого звука, давайте подробнее рассмотрим работу вакуумного усилителя тормозов.

Тормоза являются одним из основных компонентов любого автомобиля. И если при нажатии на педаль тормоза вы слышите шипение, скрип, сама конструкция выходит из строя или, наоборот, слишком жесткая, нужно срочно исправлять ситуацию, не откладывать и не откладывать возможный ремонт в долгий ящик. Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствует скорейшему ее решению, а своевременная коррекция может уберечь вас от непредвиденных ситуаций на дороге.

Шипение при нажатии на педаль тормоза — основные причины

И так, почему до сих пор шипят тормоза при нажатии на педаль? На самом деле причин этой проблемы не много — всего две:

Вышел из строя вакуумный усилитель
Пневматическая тормозная система

Об этих проблемах и способах их решения мы и поговорим в нашей сегодняшней статье.

Уровень шипения при нажатии на педаль — что нормально, а что нет

Есть категория водителей, которые очень внимательно прислушиваются к каждому малейшему скрипу или звуку, и пытаются услышать в них признаки поломки. Автомобиль – это механическое транспортное средство, в котором имеется достаточное количество узлов и механизмов, способных создавать небольшой допустимый уровень шума. Не стоит особо прислушиваться к этому и сразу ехать в сервисный центр, в котором при большой настойчивости обязательно найдут проблемы и предложат устранить. Педаль тормоза при нажатии в большинстве случаев издает легкое шипение.

Надо сказать, что нужно проверить тормоза на наличие различных шумов в рабочем состоянии автомобиля. При этом окна и двери должны быть закрыты, а все устройства, которые могут издавать дополнительный шум, по возможности быть выключены. Небольшой уровень шума в салоне может возникать из-за конструкции тормозной системы, которая обычно имеет две вакуумные камеры. При нажатии на педаль тормоза в них возникает разное давление, из-за чего возникает легкое шипение. Если она минимальна, и почти незаметна, то проблем при торможении не будет.

Если на холостом ходу при нажатии на педаль слышен громкий, захлебывающийся звук или сильное шипение, и она нажимается туго, то нужно искать проблемы. В первую очередь проверяется вакуумный усилитель. Тугая педаль не является признаком поломки этой детали, особенно в сильный мороз, но вкупе с шипением указывает на необходимость ее проверки.

Тормозная система постоянно используется водителем, поэтому элементы системы находятся под нагрузкой. Какой бы стиль вождения ни проповедовал водитель, со временем необходимо проверить тормоза на исправность. Это обеспечит безопасность всех участников дорожного движения.

Вакуумный усилитель имеет диафрагму, которая со временем, как и любой резиновый материал, начинает лопаться и трескаться. Это не позволяет в полной мере выполнить функциональное назначение – создать необходимое давление. Впускной вакуум тоже может выйти из строя, но чаще это первый вариант.

Вакуумный усилитель тормозов – как диагностировать неисправность

Диагностировать неисправность вакуумного усилителя тормозов несложно, это становится заметно — Педаль тормоза тугая при нажатии. Но косвенным признаком неисправности может быть и изменение оборотов холостого хода при нажатии на педаль . Это связано с обеднением топливной смеси, вызванным попаданием в цилиндры двигателя «лишнего» воздуха, который может даже заглохнуть при слишком сильном «подсосе».

Чаще всего это связано с повреждением диафрагмы усилителя тормозов. Причем совсем не обязательно от старости — иногда уплотнительные кольца главного тормозного цилиндра пропускают тормозную жидкость, и она попадает в корпус усилителя.

Некоторые автовладельцы умудряются разобраться с усилителем тормозов самостоятельно — продаются даже ремкомплекты для отечественных автомобилей. Но, в общем-то, дело это неблагодарное — корпус «пылесоса» неразборный, и не каждый сможет аккуратно и плотно соединить его части.

Кроме того, на работу тормозной системы влияет и регулировка выступа «вакуумной» тяги из корпуса — неправильная настройка может снизить КПД усилителя или вызвать неполное «расслабление» рабочего тормоза цилиндры. Среди автомобилистов распространен такой способ проверки усилителя – завести двигатель, предварительно выжав тормоз. При запуске мотора педаль должна «уходить в пол».

Процесс снятия вакуумного усилителя тормозов

Если неисправен усилитель, то педаль тормоза все равно будет «тугой». В целом шипение, связанное с работой вакуумного усилителя тормозов, — это нормально. Но в том случае, если его громкость без видимых причин увеличилась, готовьтесь к замене вакуумного усилителя до полного его выхода из строя.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля постоянно подвергается нагрузкам, причем при так называемом агрессивном стиле вождения на городских улицах эти нагрузки возрастают непомерно. В общем, такого рода удары случаются постоянно, даже если вы предпочитаете лояльный уровень скорости. Поэтому тормозную систему нужно диагностировать с завидной регулярностью, чтобы обеспечить автолюбителю максимальную степень безопасности. Неисправности в вакуумном усилителе возникают, как правило, из-за выхода из строя диафрагмы, находящейся внутри этого узла. Он может лопнуть или покрыться трещинами, а также естественное старение резины и потеря ее качеств. Что в итоге? Диафрагма перестает создавать вакуум. В некоторых случаях выпускной клапан также может выйти из строя.

Для проверки работоспособности вакуумного усилителя необходимо прибегнуть к следующим манипуляциям:

В целом при каждом нажатии на педаль тормоза обороты двигателя будут немного снижаться, однако, если разница станет существенной, стоит визуально продиагностировать шланг, соединяющий усилитель с силовым агрегатом. Если он имеет какие-либо дефекты, то коллектор станет негерметичным, соответственно на нормальное смесеобразование рассчитывать не придется и мотор будет работать нестабильно. Решение простое – меняем поврежденный шланг.

Замена вакуумного усилителя тормозов на ваз 2107 видео

Воздух в тормозах как решить проблему

Тормозной вакуум — самая частая причина Другое дело, если текстура звука существенно отличается на слух. То есть шипение получается достаточно громким и как бы придушенным.

В то же время при нажатии на педаль тормоза на холодную ощущается чрезмерная жесткость ее хода. А еще — плавучесть оборотов двигателя (иногда может и заглохнуть). В таких случаях следует обратить пристальное внимание на вакуумный усилитель как на возможную причину проблем.

Ну тугая педаль, конечно, может быть и от мороза, например, пока не прогреется основная. А вот обороты и довольно сильное шипение — это уже прямые показатели того, что надо смотреть под капот! Как это проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а в случае так называемого спортивного стиля вождения в городе еще и перегружается. Это происходит регулярно, даже при размеренном и неспешном ритме – от этой проблемы никуда не деться. Поэтому данный узел необходимо подвергать регулярным испытаниям, чтобы обеспечить водителю и пассажирам максимальную безопасность вождения. Так и с тормозным вакуумом. Как правило, сбои в его работе возникают из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Лопается, трескается, перестает выполнять возложенные на него обязанности — нагнетать вакуум. Иногда выходит из строя выпускной клапан. Доступная каждому водителю проверка вакуумных характеристик самостоятельно проводится следующим образом. Заводим двигатель и даем ему некоторое время поработать на холостом ходу, чтобы он доехал;

Глушим двигатель;
Нажимаем на тормоз;
Первое нажатие ничем не будет отличаться от обычного, стандартного при работающем агрегате.
Педаль необходимо максимально выжать: при этом в усилителе выдвигается диафрагма и создается вакуум;

Отпустить педаль, снова нажать.
