Задний тормозной барабан (как снять тормозной барабан) Шевроле Ланос / ЗАЗ Шанс (Chevrolet Lanos, ZAZ CHANCE, Сенс)

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры) Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен)

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо.

4. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы… 5. …и снимите его.

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее… 7. …и извлеките шплинт из отверстия цапфы.

8. Ослабьте затяжку гайки задней ступицы… 9. …и отверните гайку.

10. Снимите с цапфы упорную шайбу… 11. …внутреннее кольцо наружного подшипника…

12. …и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником. 13. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый, барабан подлежит замене.

14. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана) Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Тормозные барабаны заменяйте парами (левый и правый одновременно)

Осмотрите поверхность накладок тормозных колодок. Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить     (см. тут) Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Задний рабочий тормозной цилиндр» )

15. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники     (см. тут)

16. Аналогично снимите и проверьте правый тормозной барабан.

17. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

Приведите в исходное состояние регулятор зазоров (см. п. 20 «Задние тормозные колодки»)

19. Сведите тормозные колодки двумя монтажными лопатками.

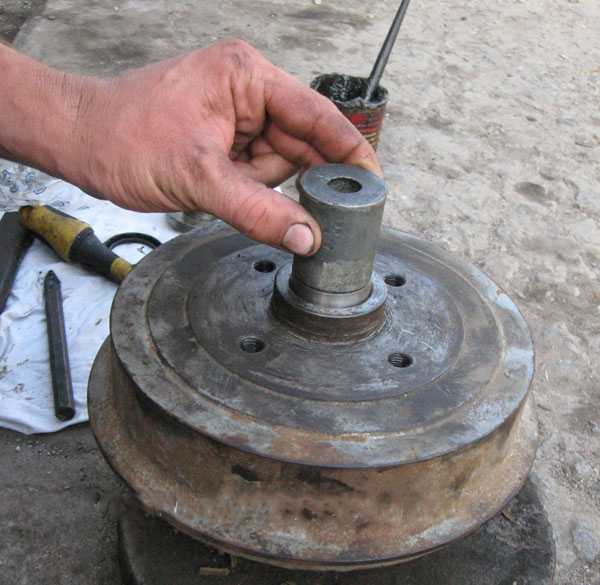

20. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы     (см. тут)

21. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

22. Запрессуйте в ступицу защитный колпачок.

23. Установите колесо и декоративный колпак

24. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

Тормозная система
Неисправности тормозов
Прокачка тормозов
Регулировка педали тормоза
Главный тормозной цилиндр
Вакуумный усилитель тормозов
Тормозные шланги

Тормозные трубки
Снятие педали тормоза
Передние тормозные колодки
Передний тормозной суппорт
Тормозной диск
Задний тормозной барабан
Задние тормозные колодки
Задний тормозной цилиндр
Регулировка ручного тормоза
Передний трос ручного тормоза
Задний трос ручного тормоза
Снятие рычага ручного тормоза

Замена тормозного барабана Дэу Ланос

Демонтаж тормозных барабанов Дэу Ланос осуществляется в следующих случаях:

1. Замена задних тормозных колодок
2. Замена тормозных барабанов
3. Замена тросов стояночного тормоза
4. Осмотр и плановое обслуживание задних тормозов
5. Замена ступичных подшипников или ступиц

Артикул тормозных барабанов ЗАЗ Ланос:

• 96193771-General Motors (со ступицей)
• 96175281-SHIN KUM (без ступицы)
• C60002ABE-ABE (без ступицы)
• RT 6002+P—ROTINGER (со ступицей)

Задняя тормозная система Daewoo Lanos имеет простую конструкцию. Барабан садится на вал ступицы через подшипниковый узел, либо просто крепится к торцу ступицы. Но водитель все же должен быть готов встретиться с некоторыми сложностями при отсоединении тормозных барабанов.

Демонтаж тормозного барабана ЗАЗ Ланос

Главная сложность при обслуживании задних тормозов заключается в появлении излишне плотной посадки тормозных барабанов. Со временем на каждом из барабанов появляется кромка. На фото ниже показан пример.

Это результат износа контактной поверхности барабана Дэу Ланос. Она соприкасается с фрикционными накладками задних тормозных колодок.

При отсоединении барабана кромка на краю контактной дорожки начинает цепляться за фрикционные пластины на колодках. Известны случаи, когда какой-то из тормозных барабанов, а в некоторых случаях и оба, приходилось в прямом смысле слова отрывать вместе с колодками.

Опытные водители рекомендуют иметь на всякий случай под рукой ремкомплект для сервисного обслуживания задних тормозов ZAZ Lanos.

Если барабаны отсоединяются с целью замены задних колодок или тросов, то перед непосредственным демонтажем тормозных барабанов нужно будет ослабить натяжение тросов ручника.

Как ослабить натяжение тросов ручного тормоза Lanos

Натяжка тросов ручного тормоза Ланос осуществляется при помощи гайки на рычаге. В данном случае необходимо просто отпустить регулировочную гайку. Это делается следующим образом:

• Снимаем пепельницу и заглушку на заднем торце тоннеля пола.

​

• Откручиваем контргайку и отпускаем регулировочную гайку. Мастеру будет нужен короткий или обрезанный ключ на 10, а также длинная головка или трубный ключ на 10.

​​

При откручивании регулировочной гайки стояночного тормоза ЗАЗ Ланос мастеру придется работать в сильно ограниченном пространстве.

Если возникнут сложности при ослаблении натяжки троса данным способом, то можно будет просто снять заднюю часть тоннеля пола. В этом случае к регулировочной гайке можно будет подобраться с любой стороны. Данный способ позволит использовать простые рожковые ключи.

Как снять тормозной барабан ЗАЗ Ланос

Если на автомобиле используются тормоза без датчика ABS, то придется откручивать ступичную гайку. Если же на Ланосе есть ABS, значит для снятия барабана будет достаточно открутить пару потайных винтиков.

Тормозной барабан ЗАЗ Ланос без ABS снимается в следующей последовательности:

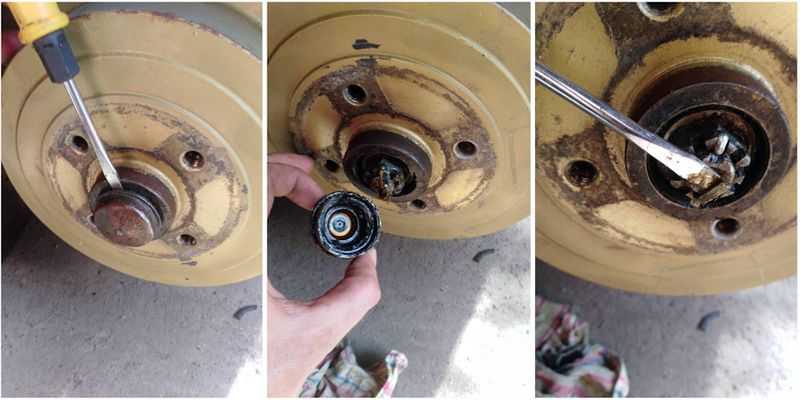

• Снимаем колпачок ступичной гайки. Сначала его нужно поддеть плоской отверткой, а затем выдернуть.

​

• Откручиваем гайку задней ступицы. Предварительно нужно будет снять фиксатор. В роли фиксатора может использоваться как шайба с отгибаемым стопором, так и шплинт. Под гайкой будет дистанционная шайба, не забудьте ее снять.

​

• Демонтируем тормозной барабан Дэу Ланос. Как понятно, на этом месте мастер может столкнуться с заметной сложностью. Барабан упирается кромкой в колодки и намертво заседает.

​

Во многих других автомобилях данная проблема решается путем сведения тормозных колодок. Но на Ланосе снаружи нет доступа к регулировочному механизму сведения колодок.

Чтобы предотвратить случаи заклинивания тормозного барабана в своем посадочном месте, опытные водители рекомендуют каждый год снимать задние тормозные барабаны и стачивать кромку, пусть она даже будет и небольшой.

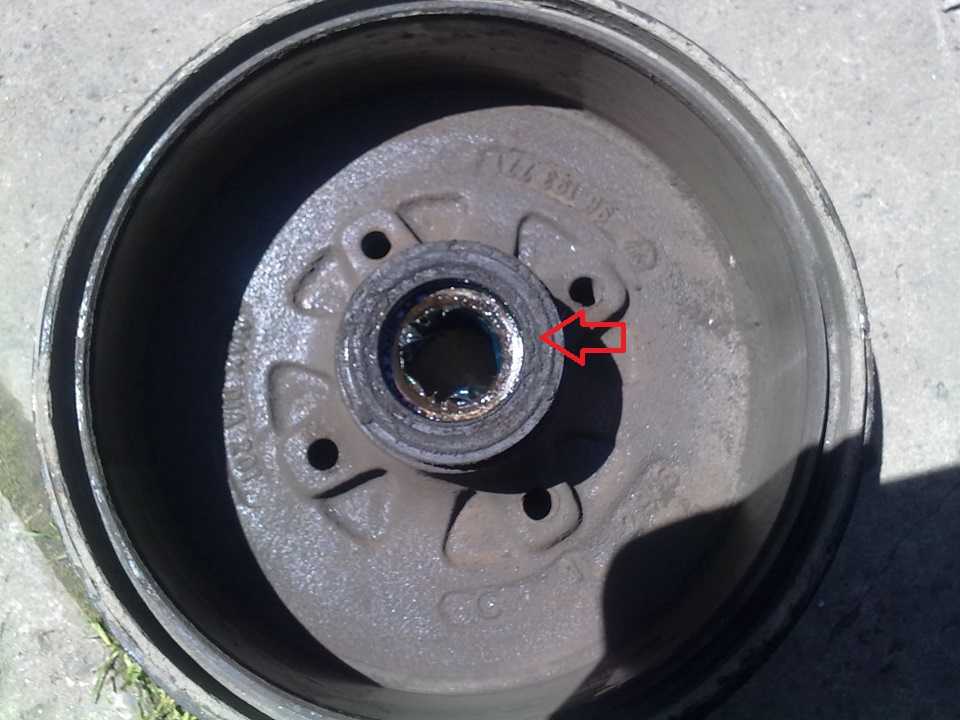

При демонтаже тормозного барабана без ABS мастер должен помнить, что внутри барабана установлен подшипник ступицы. Нередко встречаются случаи, когда барабан отсоединяется без внутренней обоймы подшипника.

Как понятно, если подшипник ступицы рассыпался, то придется ставить на его место новый.

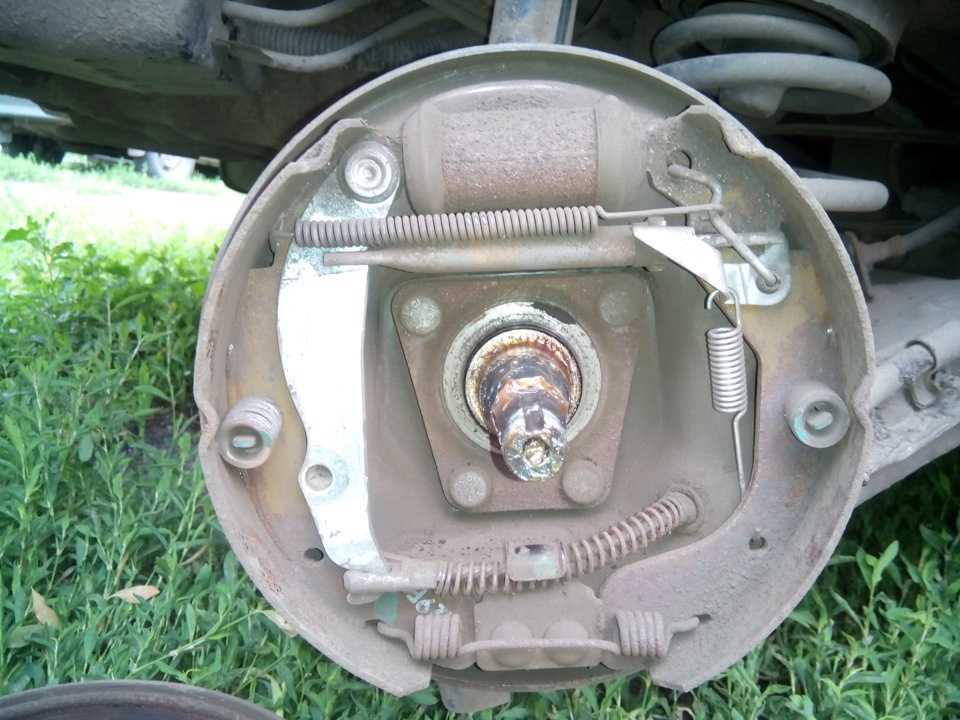

• После демонтажа тормозного барабана ЗАЗ Ланос следует тщательно осмотреть технической состояние контактной дорожки. В частности нужно будет измерить внутренний диаметр барабана. При большом износе фрикционной поверхности тормозной барабан нужно будет в обязательном порядке заменить на новый аналог.
• Вместе с тем следует обязательно ознакомиться с техническим состоянием тормозных колодок барабана. При сильном износе фрикционов тормозные колодки нужно будет срочно заменить на новые.

Дополнительно тормозные колодки барабанного тормоза Дэу Ланос меняются в следующих случаях:

1. Рабочая поверхность колодок загрязнилась смазкой или тормозной жидкостью
2. На поверхности фрикционных пластин есть трещины или сколы
3. Фрикционные накладки отслаиваются от колодок

Замена задних тормозных колодок ZAZ Lanos подробно описана в блоге по ремонту.

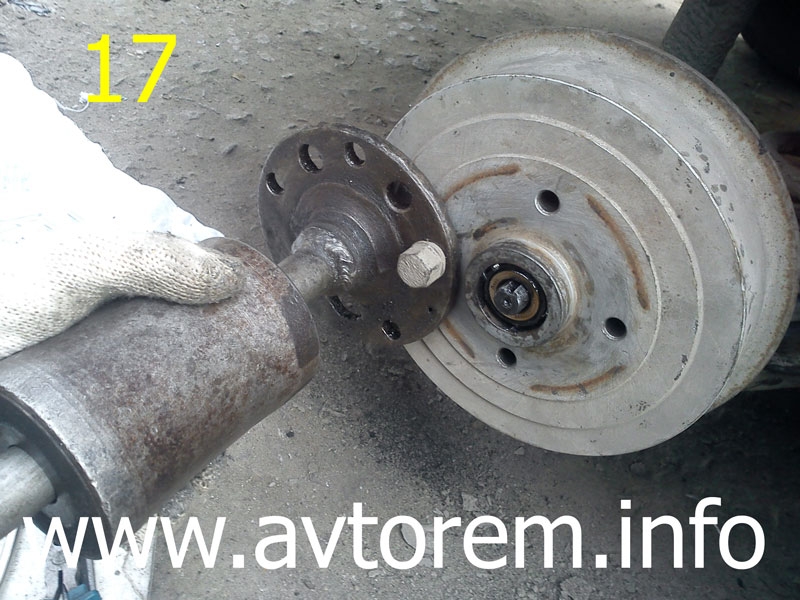

• Касательно демонтажа барабана заднего тормоза с ABS, вместо ступичной гайки нужно будет открутить потайные винтики.

​

Как понятно, в данном случае можно не переживать о целостности ступичного подшипника. Но и с такой конструкцией барабан может застрять в своем посадочном месте. Всему виной все та же кромка на краю контактной дорожки тормозного барабана.

• Перед сборкой узла в обратной последовательности нужно будет обязательно сточить бортик на краю тормозного барабана. Обычно для проточки кромки проблемные барабаны относят в токарную мастерскую.

Иногда имеется смысл проточить не только бортик, но и саму фрикционную дорожку на тормозных барабанах ЗАЗ Ланос. Но если протачивается только край, чтобы не появлялся бортик, то можно воспользоваться и простой болгаркой. В этом случае следует использовать специальную насадку для шлифования.

Дополнительная информация

Демонтаж задних барабанов Ланос открывает превосходные возможности, чтобы осуществить сервисное обслуживание тормозной системы. Помимо замены барабанов, колодок и тросов ручного тормоза можно осуществить следующий фронт работ:

1. Чистка тормозных механизмов от абразива
2. Разработка механизма разведения колодок
3. Замена изношенных пружин
4. Замена рабочего тормозного цилиндра

Механизм автоматического разведения колодок может со временем забиться засорами и закиснуть. Не нужно забывать и про коррозию, которая неминуемо приводит к поломкам самых ответственных запчастей ЗАЗ Ланос.

Мастеру следует снять этот механизм, почистить его и хорошенько разработать. Механизм должен легко ходить по резьбе.

​

Если механизм разведения колодок имеет заметные повреждения, например от коррозии, то его нужно будет заменить на новый аналог.

Найти новый механизм можно в составе различных ремонтных комплектов.

При обратной сборке тормозных барабанов Дэу Ланос необходимо будет произвести регулировку задних тормозов. Это делается по следующей схеме:

• Сводим колодки до тех пор, пока барабан не начнет одеваться без явного усилия. Допускается небольшое затирание. Колодки и барабаны быстро притрутся.
• Устанавливаем барабан на место.
• Натягиваем трос ручного тормоза.

Задние тормоза Ланос рекомендуется обслуживать не реже 1 раза на 30 000 (км) пробега. Но опытные водители все же забираются под тормозные барабаны через 10 000 (км) пробега или 1 раз в год.
