Сборка и разборка коробки передач Ваз 2107, Ваз 2105, Ваз 2104

Дефектовка коробки своими руками на автомобиле лада 2105, проверка и устранение неисправностей в коробке лада 2107, замена и проверка масла в коробке лада 2104, ремонт коробки передач ваз 2104, ваз 2105, ваз 2107. Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107.

Разборка. Промойте коробку передач и установите ее на стенде. Слейте масло и снимите нижнюю крышку с прокладкой.
Снимите вилку привода выключения сцепления, а с направляющей втулки передней крышки коробки передач — муфту в сборе с подшипником и соединительной пружиной.

Внутренний вид картера сцепления. Красными стрелками указаны гайки крепления картера сцепления к коробке передач; белой стрелкой указано отверстие в передней крышке для выпуска масла из картера коробки передач, чтобы не происходило замасливание дисков сцепления

Снимите картер сцепления с прокладкой и передней крышкой коробки передач (вместе с сальником и пружинной шайбой).

Снимите привод спидометра с прокладкой и выключатель фонаря заднего хода, соблюдая осторожность, чтобы не деформировать его корпус.
Выверните болт крепления вилки переключения III и IV передач. Установите на первичный вал фиксатор 41.7816.4068 или одновременно включите две передачи. Это предотвратит проворачивание первичного, вторичного и промежуточного валов и позволит выполнить последующие операции по разборке коробки ваз 2107.

Снятие стопорного кольца

Снимите стопорное кольцо с конца вторичного вала коробки передач ваз 2105.

Снятие центрирующего кольца эластичной муфты карданного вала выталкивателем А.40006/1 и съемником А.40005/4

Разогнув стопорную шайбу, отверните гайку на несколько оборотов, чтобы сдвинуть центрирующее кольцо эластичной муфты, и снова заверните гайку. Выталкивателем А.40006/1 со съемником А.40005/4 снимите с конца вторичного вала центрирующее кольцо эластичной муфты карданного вала.

Снятие фланца эластичной муфты съемником А.40005/3/9B/9С: 1 — фланец эластичной муфты; 2 — болты крепления приспособления к фланцу; 3 — планка 9С съемника А.40005/3; 4 — съемник А.40005/3

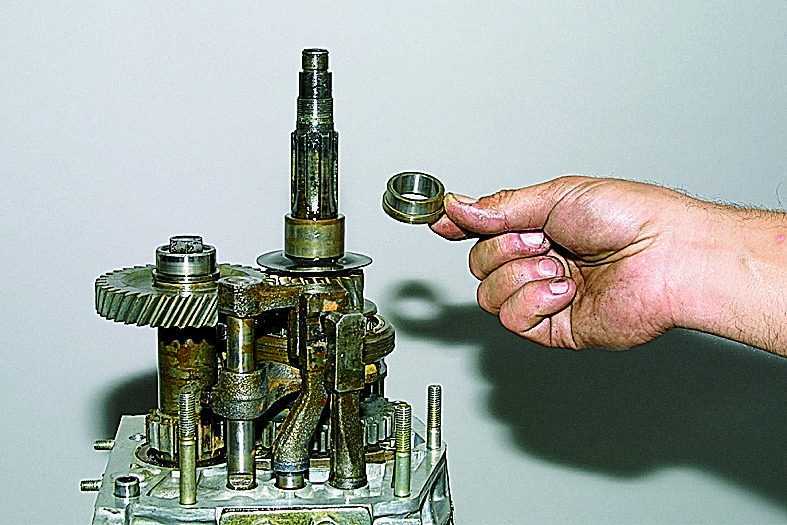

Снимите с конца вторичного вала уплотнитель центрирующего кольца эластичной муфты, отверните гайку и съемником А.40005/3/9B/9С снимите фланец эластичной муфты.

Внутренний вид задней крышки коробки передач: 1 — винт с ушком крепления оттяжной пружины рычага переключения передач;
2 — оттяжная пружина рычага; 3 — рычаг переключения передач; 4 — винт ограничения поперечного хода рычага. Стрелкой указано направление, в котором нужно переместить рычаг, чтобы вывести его из зацепления с головками штоков переключения передач и снять заднюю крышку коробки передач

Снимите заднюю крышку коробки передач, отвернув гайки ее крепления и винт 4 ограничения поперечного хода рычага и передвинув влево рычаг переключения передач ваз 2107, чтобы освободить его от штоков включения передач.
Снимите со вторичного вала задний подшипник. Снимите ведущую шестерню привода спидометра ваз 2107, ваз 2105, ваз 2104.
Снимите со штока включения заднего хода вилку с дистанционной втулкой. Снимите с оси промежуточную шестерню заднего хода ваз 2105.

Снятие стопорного пружинного кольца шестерни заднего хода с промежуточного вала

Снимите стопорное кольцо ведущей шестерни заднего хода с промежуточного вала; снимите шестерню и пружинную шайбу.
Снимите стопорное кольцо ведомой шестерни заднего хода со вторичного вала, прижимая оправкой 41.7816.4069 пружинную шайбу, чтобы снять нагрузку со стопорного кольца. Снимите ведомую шестерню заднего хода и пружинную шайбу.

С помощью фигурных оправок (типа отверток) и стержневых выколоток выньте из картера коробки передач передний и задний подшипники промежуточного вала. На внутренних кольцах двухрядного переднего подшипника нанесите метки, по которым эти кольца устанавливайте на прежние места в наружном кольце подшипника.

Извлечение промежуточного вала из картера коробки передач

Выньте из картера коробки передач промежуточный вал ваз 2104, наклонив его.

Привод переключения передач ваз 2104: 1 — вилка включения заднего хода; 2 — оттяжная пружина рычага переключения передач; 3 — направляющая чашка рычага; 4 — шаровая опора рычага; 5 — рычаг переключения передач; 6 — сферическая шайба; 7 — пружина рычага; 8 — стопорное кольцо; 9 — запорная втулка демпфера; 10 — упругие втулки демпфера; 11 — дистанционная втулка демпфера; 12 — упорная подушка демпфера; 13 — стержень рычага переключения передач; 14 — вилка выключения III и IV передач;15 — вилка включения I и II передач; 16 — шток вилки включения I и II передач; 17 — шток вилки включения III и IV передач; 18 — шток вилки включения заднего хода; 19 — блокировочные сухари; 20 — крышка фиксаторов; 21 — втулка; 22 — пружина фиксатора; 23 — шарик фиксатора; 24 — задняя крышка коробки передач;25 – включатель фонаря заднего хода; 26 – дистанционная втулка штока вилки заднего хода

Снимите крышку 20 фиксаторов штоков вместе с прокладкой, выньте пружины и шарики фиксаторов. Выньте из картера коробки передач шток 18 заднего хода, шток 17 вилки переключения III и IV передач. Отверните болт крепления вилки I и II передач, выньте шток и вилки. Вынимая штоки, одновременно удалите три блокировочных сухаря 19.

Отвертывание винтов крепления стопорной пластины промежуточного подшипника вторичного вала дрель-отверткой. Стрелкой показано направление ударного хода обоймы отвертки; пользоваться молотком

Снимите стопорную пластину промежуточного подшипника вторичного вала и ось промежуточной шестерни заднего хода.

Извлечение первичного вала из картера коробки передач

С помощью оправок (типа отверток) выньте первичный вал вместе с подшипником и кольцом синхронизатора и снимите игольчатый подшипник с переднего конца вторичного вала.

Извлечение вторичного вала из картера коробки передач

Выбейте из промежуточного подшипника вторичный вал, выньте промежуточный подшипник и, наклонив, извлеките из картера вторичный вал в сборе с шестернями, муфтами и кольцами синхронизатора.

Снимите с вала муфту синхронизатора III и IV передач ваз 2104, ваз 2105, ваз 2107.

Детали первичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — подшипник; 4 — первичный вал; 5 — пружина синхронизатора; 6 — блокирующее кольцо синхронизатора; 7 — стопорное кольцо; 8 — подшипник

Разберите первичный вал:

— снимите стопорное кольцо 7, блокирующее кольцо 6 и пружину 5 синхронизатора;
— установите вал на пресс и, сжав оправкой 41.7816.4069 пружинную шайбу 2, снимите стопорное кольцо 1, затем пружинную шайбу и подшипник 3.

Детали вторичного вала: 1 — стопорное кольцо; 2 — пружинная шайба; 3 — ступица синхронизатора; 4 — муфта синхронизатора; 5 — стопорное кольцо; 6 — блокирующее кольцо синхронизатора; 7 — пружина синхронизатора; 8 — шайба; 9 — шестерня III передачи; 10 — вторичный вал; 11 — шестерня II передачи; 12 — шайба; 13 — пружина синхронизатора; 14 — блокирующее кольцо; 15 — стопорное кольцо; 16 — ступица синхронизатора; 17 — муфта синхронизатора; 18 — стопорное кольцо; 19 — блокирующее кольцо синхронизатора; 20 — пружина синхронизатора; 21 — шайба; 22 — шестерня I передачи; 23 — втулка шестерни I передачи; 24 — подшипник; 25 — шестерня заднего хода; 26 — пружинная шайба; 27 — стопорное кольцо; 28 — шестерня привода спидометра; 29 — задний подшипник; 30 — сальник; 31 — фланец эластичной муфты; 32 — гайка; 33 – уплотнитель; 34 — центрирующее кольцо; 35 — стопорное кольцо

Разберите вторичный вал:
— снимите с задней стороны вала шестерню 22 1-й передачи с втулкой 23, ступицу 16 со скользящей муфтой переключения I и II передач, шестерню 11 II передачи вместе с блокирующим кольцом 14 синхронизатора;

Установка на вторичном валу стопорного кольца: 1 — оправка 41.

7816.4069; 2 — стопорное кольцо; 3 — опорное полукольцо; 4 — пружинная шайба; 5 — шток пресса

— установите вторичный вал с оправкой 41.7816.4069 на пресс, подложите под шестерню III передачи опорные полукольца 3, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу 4, ступицу скользящей муфты переключения III и IV передач и шестерню III передачи.
Разберите рычаг переключения передач и заднюю крышку:

Детали рычага переключения передач: 1 — болт оттяжной пружины; 2 — шайба; 3 — оттяжная пружина; 4 — прокладка; 5 — направляющая чашка; 6 — прокладка; 7 — шайба; 8 — ограничительный болт; 9 — рычаг переключения передач; 10 — шаровая опора; 11 — сферическая шайба; 12 — пружина; 13 — опорная шайба; 14 — стопорное кольцо; 15 — прокладка; 16 — фланец; 17 — пружинная шайба; 18 — гайка; 19 — манжета; 20 — внутренний чехол; 21 — стержень рычага; 22 — рукоятка; 23 — упорная подушка; 24 — упругая втулка; 25 — дистанционная втулка; 26 — упругая втулка; 27 — запорная втулка

— снимите чехол 20 рычага, затем стопорное кольцо 14, шайбу 13, пружину 12 и сферическую шайбу 11;
— отсоедините оттяжную пружину 3 рычага от ушка болта 1;
— снимите манжету 19, отверните гайки крепления фланца 16 и снимите рычаг вместе с фланцем, опорой 10 и чашкой 5.

Сборка коробки передач ваз 2104, ваз 2105, ваз 2107 проводится в последовательности, обратной разборке. При этом учтите, что:
— пружина 22 шарика фиксатора штока вилки заднего хода отличается от других упругостью, она окрашена в зеленый цвет или имеет кадмиевое покрытие;
— при установке картера сцепления с передней крышкой коробки передач лада классика, отверстие в передней крышке должно быть расположено так;
— перед установкой рабочую поверхность сальников покройте смазкой ЛИТОЛ-24;
— при сборке вторичного и промежуточного валов пользуйтесь оправками 41.7853.4028, 41.7853.4032, 41.7853.4039;

Установка на вторичном валу стопорного кольца шестерни заднего хода: 1 — пружинная шайба; 2 — оправка 41.7816.4069; 3 — запорное кольцо; 4 — шестерня заднего хода вторичного вала

— при установке стопорного кольца шестерни заднего хода ваз 2104, ваз 2105, ваз 2107 используйте оправку 41.7816.4069.

ВАЗ / 2104, 2105, 2107 / ремонт / трансмиссия / коробка передач / Разборка и сборка коробки

Работа пятиступки ВАЗ-2107

Работа пятиступенчатой коробки передач ВАЗ классика

На автомобили ВАЗ-2107 и ВАЗ-21047 устанавливается трехвальная пятиступенчатая коробка передач с пятой повышающей передачей

На большинстве автомобилей прежних выпусков устанавливалась четырехступенчатая коробка, поэтому здесь рассмотрены прежде всего ее конструкция и ремонт.

Пятиступенчатая коробка изготовлена на базе четырехступенчатой, особенности её ремонта даны в конце главы. Оба агрегата взаимозаменяемы и большинство их деталей одинаковы.

Коробка передач состоит из картера и задней крышки, отлитых из алюминиевого сплава и соединенных шпильками с гайками.

Снизу картер закрыт стальной штампованной крышкой, которая крепится десятью гайками на шпильках.

Внутри картера на подшипниках качения смонтированы первичный, вторичный и промежуточный валы. Их косозубые шестерни (кроме передачи заднего хода) имеют постоянное зацепление.

Первичный вал опирается своим передним концом на подшипник, установленный внутри коленчатого вала двигателя, и имеет шлицы, на которых «сидит» ведомый диск сцепления.

В расточке первичного вала размещен роликовый подшипник вторичного вала.

Промежуточный вал выполнен в виде блока шестерен и установлен на двухрядном шариковом и цилиндрическом роликовом подшипниках.

Включение заднего хода осуществляется перемещением промежуточной шестерни по ее оси в зацепление с прямозубыми шестернями промежуточного и вторичного валов.

Шестерни передачи заднего хода размещены внутри задней крышки картера. Здесь же расположены шестерни V передачи (в пятиступенчатой коробке) и винтовые шестерни привода спидометра.

Передачи переднего хода включаются посредством муфт с инерционными синхронизаторами.

Механизм переключения состоит из вилок со штоками.

Включенные передачи фиксируются подпружиненными шариками, входящими в лунки штоков. Невозможность включения двух передач одновременно обеспечивается блокировочными сухарями.

Коробка передач смазывается трансмиссионным маслом, залитым в картер в количестве 1,35 л.

Для заливки и слива масла служат пробки с самоуплотняющейся конической резьбой.

Сливная пробка, ввернутая в нижнюю крышку, имеет внутри магнит для улавливания металлических продуктов износа механизмов коробки.

Концы первичного и вторичного валов уплотнены манжетами (сальниками).

Причина неисправности (Метод устранения)

Шум в коробке передач:

— Шум уменьшается или исчезает, если выжать сцепление

Недостаточный уровень масла в картере коробки передач

Проверьте уровень, при необходимости долейте масло.

Проверьте, нет ли течи.

При необходимости прочистите или замените сапун

— Износ или повреждение подшипников, зубьев шестерен

Замените изношенные подшипники, шестерни

Передачи включаются с трудом, посторонние шумы отсутствуют:

— Износ рычага переключения передач, сферической шайбы, винта ограничения поперечного хода рычага, деформация рычага

Замените изношенные и деформированные детали

— Заедание сферического шарнира рычага переключения передач

Замените деформированные детали, заложите в шарнир смазку Литол-24 или ШРУС-4

— Туго ходят штоки вилок (заклинены блокировочные сухари, заусенцы на штоках, грязь в гнездах)

Замените изношенные и деформированные детали

— Туго движется скользящая муфта на шлицах ступицы

Очистите шлицы от грязи, спилите заусенцы надфилем

— Деформированы вилки переключения передач

Замените вилки

— Не выключается сцепление

Отрегулируйте или замените детали сцепления

Отсутствует фиксированное положение “ нейтрали ” между III и IV передачами:

— Соскочила или сломана оттяжная пружина рычага

Установите пружину на место

Передачи самопроизвольно выключаются:

— Пружины фиксаторов потеряли упругость, изношены шарики и/или гнезда штоков

Замените изношенные детали

— Повреждение или износ блокирующих колец синхронизатора

Замените кольца

— Повреждение или износ зубьев муфты или зубчатого венца синхронизатора

Замените муфту или шестерню

— Сломана пружина синхронизатора

Замените пружину

Шум, треск, визг в момент включения передачи:

— Сцепление выключается не полностью

См. Диагностика неисправностей сцепления

— Мало масла в картере коробки передач

Долейте масло. Проверьте, нет ли течи.

Прочистите или замените сапун

— Износ или поломка зубьев шестерен и/или синхронизаторов

Замените детали

— Износ или деформация кольца синхронизатора включаемой передачи

Замените кольцо

— Осевой люфт валов коробки передач

Подтяните крепления подшипников, изношенные подшипники замените

Утечка масла:

— Износ манжетных уплотнений

Замените манжеты. При необходимости прочистите или замените сапун коробки передач

— Сильный износ, забоины на поверхностях валов, по которым работают манжеты

Небольшие повреждения зачистите мелкозернистой шкуркой и заполируйте.

Устанавливая новую манжету, можно немного недопрессовать её, не допуская перекоса (при необходимости подложив под него дистанционные прокладки толщиной до 1 мм), чтобы кромка манжеты работала по неизношенной части вала.
