Ремонт и замена стартера ВАЗ 2106 своими руками

• Признаки неисправности
• Диагностика
• Как снять
• Как разобрать
• Поиск неисправностей
• Как собрать
• Видео инструкция

Устройство стартера предполагает наличие многих деталей и при выходе из строя одного элемента стартера появляются сложности с запуском двигателя авто. Ремонт стартера ВАЗ 2106 своими силами помогает устранить проблему. В большинстве случаев полная замена стартера не требуется — достаточно лишь отремонтировать или заменить вышедшую из строя деталь.

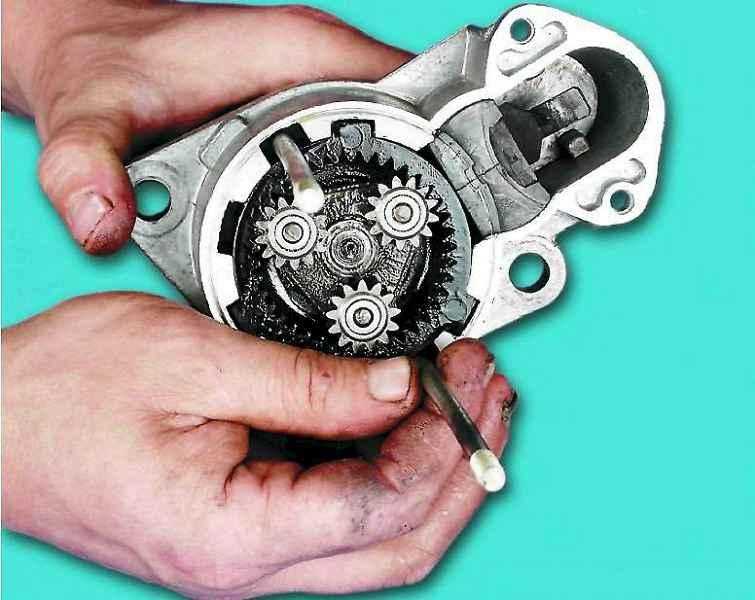

Редукторный стартер СтартВольт LSt 0101 на ВАЗ 2106.

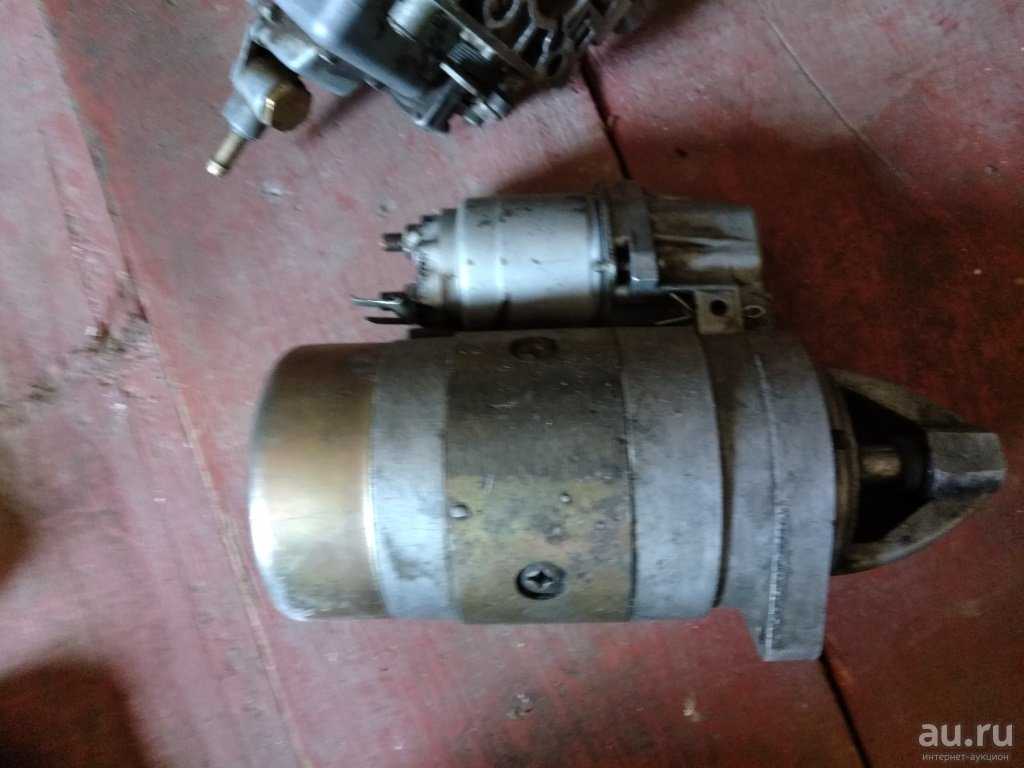

Шестёрка оснащена стартером с коллектором торцового типа модели 35. 3708. Иногда на автомобили ставят аналогичные по техническим свойствам немецкие стартеры Bosch или КЗАТЭ. Стартеры Бош отличаются более высокой стоимостью и сроком службы.

Когда при повороте ключа зажигания стартер не крутит нужно исключить вариант с разряженным аккумулятором.

Зачастую причина неисправности в низком заряде АКБ и ремонт стартера не требуется.

Признаки неисправности

Если проверка электроники Vaz 2106 не выявила проблем — необходимо искать поломку в стартере. По проявлению неполадки можно понять какая деталь вышла из строя.

1. Стартер крутится, но не запускает двигатель. В большинстве случаев требуется замена щёток стартера.

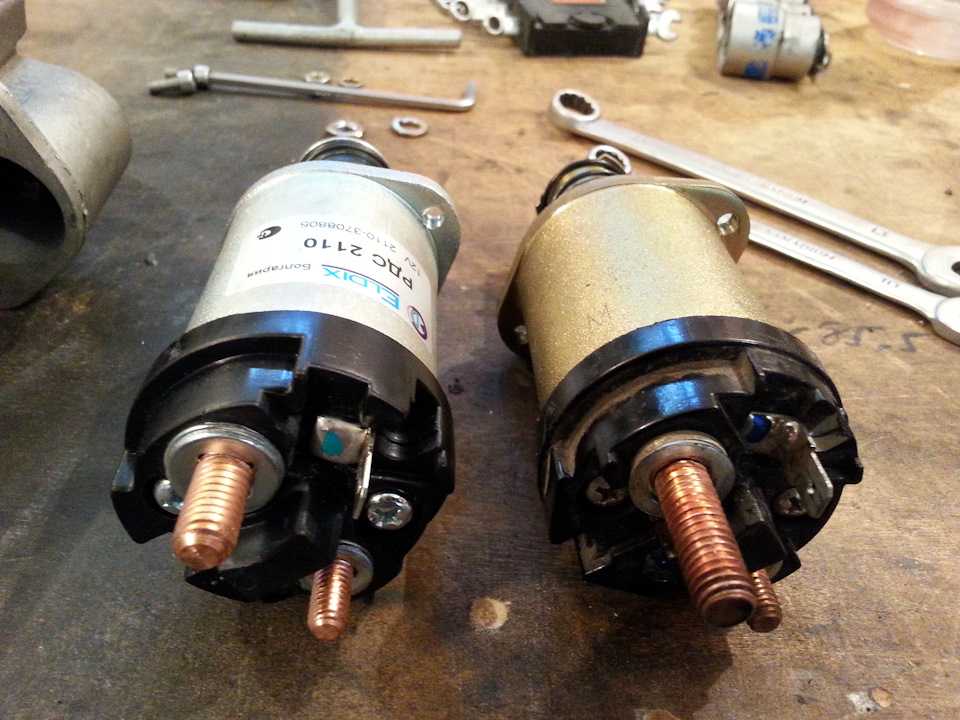

2. Щелчок во время поворота ключа. Ремонт втягивающего реле стартера должен устранить неполадку.
3. Частые щелчки при попытке запуска двигателя. Вероятная причина неисправности в бендиксе стартера.
4. Работа стартера продолжается после запуска двигателя. Возможно проблемы с тяговым реле — слиплись контакты или произошло заедание механизма. Нужно исключить перекос стартера и заедание рычага привода. Проверить возвратную пружину — она находится на выключателе зажигания.
5. Сильный шум в момент работы стартера. Проверить крепление стартера. Если крепление в норме — требуется замена втулок.

Эти признаки чаще всего возникают на Lada 2106.

Диагностика

С помощью специальных приборов можно проверить исправность тягового реле. Для проверки стартера без СТО понадобится вольтметр или амперметр. Одно из устройств необходимо ввести в цепь питания обмотки стартера. Шестерня привода и кольцо-ограничитель разделить резиновой прокладкой.

Включить стартер и снять показания приборов: при исправном тяговом реле амперметр должен показывать не более 23А, вольтметр — не более 9В. Превышение показателей указывает на наличие замыкания в проводке.

Диагностировать износ деталей стартера в домашних условиях можно только после снятия и разборки стартера. Детали проверяются на наличие следов износа и соответствия стандартам.

Как снять

Удобней проводить снятие стартера на смотровой яме или эстакаде. Перед операцией необходимо снять клемму «-» с аккумулятора.

1. Ослабить хомут и снять шланг с воздушного фильтра.
2. Открутить нижние и верхние болты крепления корпуса воздухозаборника.
3. Демонтировать корпус воздушного фильтра.
4. Открутить 1 нижний и 2 верхних болта крепления стартера к коробке передач. Понадобится ключ на 13.
5. Отсоединить все провода от стартера.
6. Достать стартер.

Процедуру лучше выполнять в рабочих перчатках.

Как разобрать

Перед разборкой необходимо подготовить коробки для складирования мелких деталей стартера.

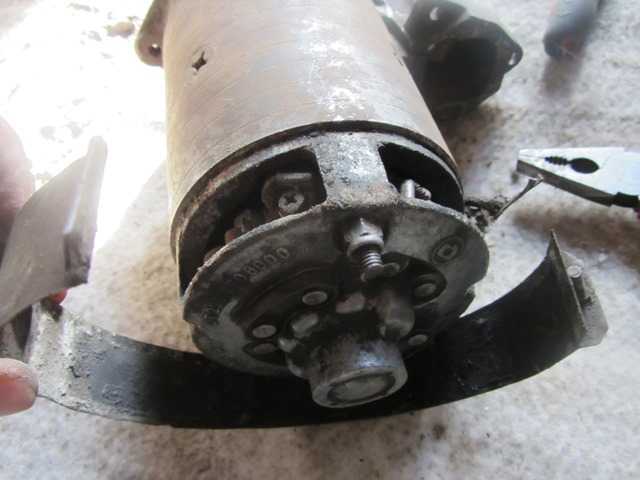

Фотография разбора корпуса стартера.

1. Открутить гайку с нижнего болта.
2. Убрать провода и 2 шайбы.
3. Открутить 3 нижних болта крепления втягивающего реле. Реле должно вытянуться.
4. Снять втягивающее реле. В момент снятия реле нужно придерживать якорь.
5. Достать пружину из якоря.
6. Потянуть за якорь вверх и отвести в сторону. Якорь снят.
7. Открутить 2 болта с верхней защиты стартера и снять её.
8. Поддеть плоской отвёрткой стопорное кольцо вала ротора и снять его.
9. Открутить два стяжных болта крышки с корпусом и снять вместе со статором. Для отвинчивания стяжных болтов понадобится ключ 10-го размера.
10. Отвернуть отвёрткой болты, соединяющие провода и обмотки стартера.
11. Вынуть корпус со статором с крышки стартера.

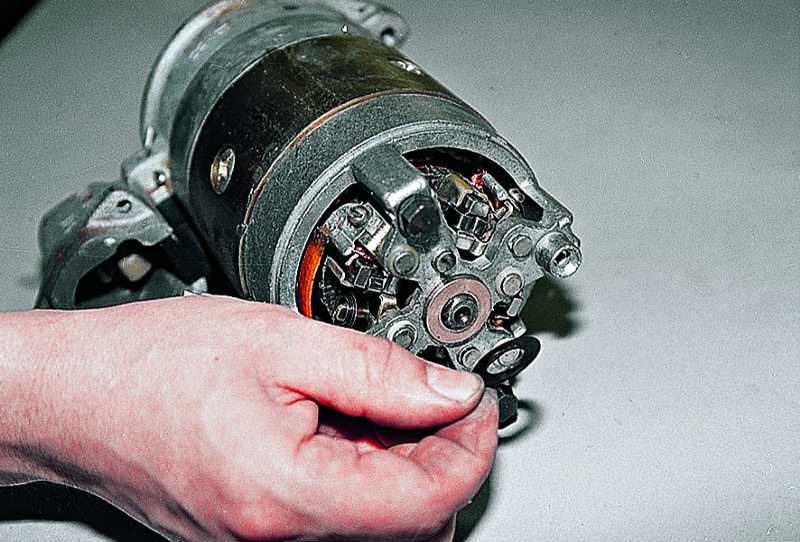

12. Снять щётки стартера вместе с пружинами при помощи отвёртки.
13. Задний подшипник выпрессовывается из крышки стартера при помощи оправки. Диаметр оправки должен соответствовать разъёму из которого выпрессовывается подшипник.
14. Демонтировать шплинт из передней крышки. Потребуется отвёртка и пассатижи.
15. Снять ось рычага привода стартера.
16. Снять якорь с вилкой. Они находятся под резиновой заглушкой.
17. Выпрессовать передний подшипник.
18. Отодвинуть шайбу и снять стопорное кольцо. Таким образом достаётся бендинкс.

Важно не потерять детали. Иначе после ремонта будет невозможно собрать конструкцию.

Поиск неисправностей

На этом этапе проверяется состояние деталей стартера Жигули 2106.

Выявление неисправностей.

Щётки стартера
Главным показателем состояния щёток является их высота. Для измерения используется стандартный штангенциркуль. Высота исправных щёток должна быть не меньше 12 мм.

Обмотки стартера
Обмотки стартера проверяются на наличие подгорания и нарушения изоляции.

Якорь стартера

В первую очередь проверяется посадка конца вала и нижней части стартера. Допускается минимальный люфт. Пригоревшая поверхность якоря стартера очищается наждачкой.

Подшипники
Проверяется посадка подшипника: одной рукой блокируется движение внутренней обоймы, второй рукой расшатывается наружная обойма.

Бендикс
На зубьях шестерни должны отсутствовать признаки износа. Проверяется движение шестерни — она должна проворачиваться только в одну сторону.

Как собрать

Процесс сбора стартера аналогичен разбору только в обратной последовательности. Перед началом сборки конструкции необходимо смазать детали стартера (подшипники, бендикс). После установки стартера необходимо вернуть минусовую клемму на аккумулятор и завести автомобиль.

Если неполадки не исчезли — разобрать и проверить стартер ещё раз.

Ремонтируем автомобиль ВАЗ 2106 самостоятельно:

• Регулировка зажигания ВАЗ 2106 своими силами
• Тюнинг ВАЗ 2106 своими силами
• Регулировка клапанов ВАЗ 2106 своими силами

Стартер ВАЗ 2106 ремонт видео

Поделитесь закладкой с друзьями:

• Причины и признаки неисправности
• Инструменты для ремонта
• Ремонт стартера
• Разборка
• Определение неисправности
• Щетки
• Обмотки
• Якорь
• Подшипники
• Бендикс
• Сборка стартера
• Важные моменты

Как вы понимаете, для езды на автомобиле он должен заводиться, а с неисправным стартером это становится невозможным.

Следовательно, проблема ремонта стартера на стареньких отечественных ВАЗ 2106 достаточно актуальна среди автовладельцев. По каким причинам стартер может выходить из строя и как его отремонтировать своими силами?

Причины и признаки неисправности

Рассмотрим определенные признаки выхода стартера из строя и разберемся, что может привести к его поломке в каждом конкретном случае.

Если при повороте ключа в замке зажигания стартер не подает признаков жизни, дело может быть в севшей аккумуляторной батарее или неработающем стартере.

Если электроника машины исправна, но она не заводится – дело именно в стартере. Возможно, залипли и перестали работать контакты внутри втягивающего реле.

Некоторые сталкиваются с таким явлением, когда стартер проворачивается, но двигатель не заводится. Неисправность может быть связана с износом щеток устройства.

Еще один признак – когда при повороте ключа в замке раздается щелчок и ничего больше не происходит. Это причина неисправности втягивающего реле.

При попытке запуска силового агрегата раздаются множественные щелчки из-под капота – это признак выхода из строя бендикса. Так называют шестерню, отвечающую за зацеп с маховиком.

Если стартер подклинивает – это серьезная проблема, связанная иногда с выработкой на валу или корпусе стартера. Это приводит к перекосу, в результате которого зубья начинают клинить.

Существует еще одна неисправность, связанная с износом подшипников. Стоят они недорого, но для замены устройство приходится разбирать

Мы перечислили некоторые основные неисправности стартера ВАЗ 2106, с которыми сталкиваются автомобилисты. При обнаружении любой из этих проблем становится понятно, что стартер ВАЗ нуждается в скорейшем ремонте.

к содержанию ↑

Инструменты для ремонта

Для снятия, разборки и ремонта стартера отечественного авто вам потребуются следующие инструменты и материалы:

• отвертки;
• ключи на 8, 10 и 13;
• штангенциркуль;
• пассатижи;
• мультиметр;
• молоток;
• смазка;
• оправки подшипников;
• наждачка.

к содержанию ↑

Ремонт стартера

Определив возможную неисправность и ее причину, а также подготовив инструмент и сняв стартер с машины, можно приступать к ремонту устройства.

Разборка

Разбирая стартер, следует соблюдать осторожность, чтобы не потерять мелкие детали, которых в устройстве достаточно много.

Разборку стартера принято начинать со снятия втягивающего реле. Сделать это можно следующим образом: отсоединяем провода – вывод обмоток стартера. При помощи ключа на 13 нужно открутить гайку крепления и снять провод, а также шайбы. После этого снизу нужно открутить три винта, на которых держится втягивающее реле. Реле можно вытянуть, а после этого вытаскиваем якорь втягивающего реле, сняв пружину и поддав слегка вверх и в сторону.

Теперь нужно снять верхнюю защиту. Необходимо открутить 2 винта крепления кожуха защиту и снять его. Следующий этап требует использования отверток, с помощью которых нужно подцепить стопорное кольцо вала ротора и демонтировать его с шайбой вместе.

Проверьте замыкание на корпус. Если не знаете, как это сделать – спросите у любого электрика. При помощи ключа на 10 необходимо открутить два болта крепления крышки от корпуса, а затем отверткой открутить винты крепления соединительного провода и провода обмоток стартера.

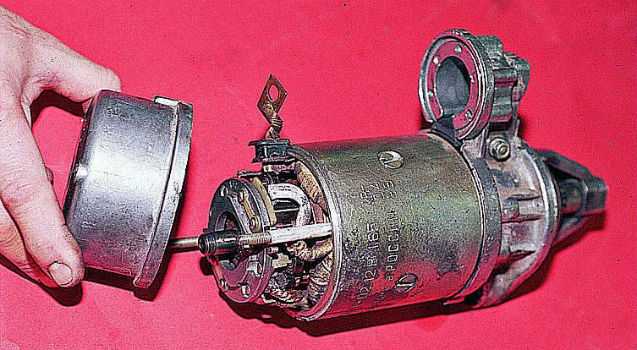

Разъедините корпус и крышку устройства, снимите щетки с пружинами, поддев их отверткой. Возьмите предварительно подготовленную оправку под подшипник и выпрессуйте задний подшипник стартера. Делать все следует аккуратно, чтобы не разбить корпус. Вытащите шплинт с помощью отвертки и пассатижей, а затем снимите резиновую заглушку и якорь с вилкой. Выпрессуйте второй подшипник. Демонтируйте бендикс – шестерню, обеспечивающую зацепление с маховиком. Для этого нужно отодвинуть шайбу и отвертками снять стопорное кольцо.

Осторожно – стопорное кольцо иногда улетает в неизвестном направлении, поэтому нужно что-нибудь подставить.

Снимите бендикс легким движением руки и вы получите полностью разобранный стартер.

к содержанию ↑

Определение неисправности

По состоянию частей устройства вы сможете определить, какая деталь неисправна и что именно необходимо заменить.

Щетки

С помощью штангенциркуля нужно произвести замер высоты щеток. Она должна быть не меньше 12 мм. В противном случае, щетки лучше заменить.

к содержанию ↑

Обмотки

Обмотки стартера должны быть не подгоревшими. На них также не должно быть видно следов повреждения изоляции, механических повреждений или трещин.

к содержанию ↑

Якорь

Проверьте посадку конца вала, а также нижней части стартера. Люфт должен быть незначительным. Если посадочное отверстие или поверхность вала успели износиться, его требуется заменить. Осевой зазор не должен превышать 0,5 мм. Если вы заметите, что поверхность якоря пригорела, нужно ее очистить наждачкой.

к содержанию ↑

Подшипники

Необходимо проверить осевой люфт подшипника. Для этого нужно взяться одной рукой за внутреннюю обойму, а второй пошатать наружную. При необходимости их лучше заменить. Можно также заменить втягивающее реле.

к содержанию ↑

Бендикс

Зубья шестерни должны быть не сильно изношены, и она должна легко крутиться в обе стороны. Вилка втягивающего цилиндра должна быть без заметных повреждений в виде сколов, трещин и следов износа.

Если требуется что-нибудь заменить, это не доставит серьезных проблем. Особенно с учетом того, что стоимость деталей стартера не так высока.

к содержанию ↑

Сборка стартера

После выявления неисправных частей стартера ВАЗ 2106 и устранения причин, а также замены необходимых деталей, можно приступить к сборке. Процесс сборки обратен порядку разборки, поэтому сильно углубляться в процесс не будем.

к содержанию ↑

Важные моменты

При сборке стартера следует обратить внимание на следующие вещи:

1. Перед сборкой следует смазать подшипники, вал якоря и бендикс.
2. Ничего не забудьте установить на место, чтобы не осталось лишних деталей
3. Щетки устанавливать нужно правильно.
4. Надежно затягивайте все детали, прилагая среднее усилие.

После сборки устройства установите его на машину. Закрепите стартер, подключите провода, поставьте на место воздушный фильтр и подключите АКБ.

Видео:

Видео:

Видео:

Похожие статьи

Просмотров: 14507

Ваша оценка:

Загрузка…

[block]

Adblock
detector

Стартер ВАЗ 2106 ремонт видео

стартер автомобиля ВАЗ 2106 — устройство, особенности конструкции

На автомобили ваз 2106 в настоящее время в основном устанавливают стартер 35.3708 (рис. 9.7) с торцовым коллектором. На части выпускаемых автомобилей ваз 2106 могут быть установлены стартеры производства Германии или Белоруссии.

Эти стартеры взаимозаменяемы со стартером 35.3708 по своим характеристикам и установочным размерам. Техническая характеристика стартера ваз 2106 Тип стартера… СТ-221 или 35.3708 Номинальная мощность, кВт………………1,3 Потребляемая сила тока при номинальной мощности, А…………………………260 (290*) Потребляемая сила тока в заторможенном состоянии, не более, А… 500 (550*) Потребляемая сила тока на холостом ходу (без реле)*, А, не более…………….35 (60*) ______________________ *Для стартера 35.3708.

В 70-80-х г. применялся стартер СТ-221 с цилиндрическим коллектором. Такой стартер отличался от стартера 35.3708 устройством задней части и обмоткой статора, которая состояла из двух шунтовых и двух сериесных катушек (у стартера 35.3708 в обмотке статора одна шунтовая и три сериесные катушки). По своим характеристикам и установочным размерам стартер 35.3708 полностью взаимозаменяем со стартером СТ-221. На сайте рассмотрен ремонт стартера 35.3708 как более распространенного в настоящее время. Стартер 35.3708 состоит из корпуса 17 с обмотками возбуждения (статора), якоря 19 с приводом, двух крышек 6 и 15 и тягового электромагнитного реле.

Крышки и корпус стянуты в единое целое двумя болтами (у стартера СТ-221 — двумя шпильками), ввернутыми в крышку 6. У статора имеется четыре полюса 18 с катушками обмотки. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Электромагнитное реле стартера прикреплено болтами к передней крышке 6. Магнитную систему реле образуют фланцы реле, ярмо (окружающее обмотку) и сердечник. Внутри магнитной системы находится обмотка 8 реле. При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле, и включается питание обмоток стартера. Схема соединений стартера дана на рис. 9.8. При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается. Полезные советы Чтобы избежать многих неисправностей стартера, при его эксплуатации на автомобиле ваз 2106 соблюдайте ряд простых правил. При пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель на автомобиле ваз 2106 не заводится, то следует проверить и устранить неисправности в системах питания двигателя или зажигания. После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком (особенно при закрытой воздушной заслонке или нажатой педали акселератора) может привести к заклиниванию обгонной муфты стартера. Не допускается передвигать автомобиль ваз 2106 при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

Рис. 9.7. Стартер 35.3708 ВАЗ 2106: 1 — шестерня привода; 2 — обгонная муфта; 3 — поводковое кольцо; 4 — резиновая заглушка; 5 — рычаг привода; 6 — крышка со стороны привода; 7 — якорь реле; 8 § обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12- коллектор; 13 — щеткодержатель; 14 — втулка вала якоря; 15 — крышка со стороны коллектора; 16 — кожух; 17 — корпус; 18 — полюс статора; 19 — якорь; 20 — промежуточное кольцо; 21 — ограничительное кольцо

Рис. 9.8. Схема соединений стартера ВАЗ 2106: 1 — аккумуляторная батарея; 2 — втягивающая обмотка тягового реле; 3 — выключатель зажигания; 4 — удерживающая обмотка тягового реле; 5 — стартер; 6 — генератор

Ремонт стартера на ВАЗ 2106 причины и возможные неисправности

Здравствуйте, уважаемые автомобилисты! Казалось бы, еще вчера вы наслаждались ровным звуком мотора, послушно появлявшегося из-под капота «шестерки» после поворота ключа, и короткого жужжания стартера.   А уже сегодня, бац!: плохо крутит стартер ВАЗ 2106 – даже провернуть пару раз коленвал он больше не в силах.

Первым делом вы, конечно же, проверите заряд аккумулятора. Иногда именно слабый заряд АКБ, является причиной всех бед и несчастий, связанных с электросистемами.

Но что делать, если батарея заряжена – фары светят, а сигнал оглушительно ревет?  Готовьтесь к тому, что вам придется снимать, разбирать, проверять и, возможно, производить ремонт стартера ВАЗ 2106 .

Типичные неисправности стартера ВАЗ 2106 и их причины

Стартер «шестерки», в принципе, ничем не отличается от стартеров классических моделей. Поэтому и неисправности у них – одинаковые. Чаще остальных случаются такие неисправности стартера ВАЗ 2106, как:

1. Стартер включается, однако втягивающее реле стартера ВАЗ 2106 не срабатывает. Якорь при этом не срабатывает. Возможные причины этой ситуации:

• разрядился аккумулятор;
• окисление выводов аккумулятора и (или) наконечников проводов;
• ослаблена затяжка наконечников;
• обрыв провода втягивающего реле стартера ВАЗ 2106;
• замыкание в обмотках втягивающего реле;
• произошло замыкание на «массу»;
• якорь втягивающего реле заедает;

2. При включении срабатывает втягивающее реле, якорь вращается очень медленно или не срабатывает.

Причины неисправности:

• слабый заряд аккумулятора;
• окисление выводов аккумулятора и (или) наконечников проводов;
• ослабление болтов, крепящих втягивающее реле;
• зависание или большой износ щеток;
• обрыв в обмотках;
• между пластин коллектора произошло замыкание;
• подгорание коллектора.

3. При включении, вращается якорь стартера, однако не прокручивает коленвал. Причины:

• пробуксовывание муфты свободного хода;
• неисправность или выскальзывание из оси рычага включения муфты;
• неисправность буферной пружины;

4. Стартер продолжает работать после пуска двигателя. Причины, приводящие к этому:

• заедает рычаг привода;
• слипание контактов втягивающего реле;
• неисправность возвратной пружины на выключателе зажигания;
• заедает втягивающее реле;
• перекос стартера;

5. Повышенный шум стартера при работе. Причинами нештатного звука при включении стартера, вполне могут быть:

• износ втулок;

• ослабление креплений стартера;
• поломка зубьев шестерен;

Как осуществляется проверка и ремонт стартера ВАЗ 2106?

Чтобы проверить работоспособность втягивающего реле стартера, введите вольтметр или амперметр в цепь питания обмотки. Установите прокладку между шестерней привода и кольцом-ограничителем.

При включенном стартере показания амперметра не должны превышать 23А, вольтметра – 9В. Большие значения говорят о возможных замыканиях в проводке.

Проверку обмоток выполняйте при помощи тестера. О замыкании в цепи можно говорить в том случае, если загорится лампочка.

Очистив стартер от грязи, можете начинать его разбирать, последовательно промывая и высушивая детали. После этого можете приступать к необходимым измерениям и визуальному осмотру.

Царапины и задиры на движущихся частях стартера устраняем при помощи наждака. Износы деталей исправляются либо установкой прокладок и накаткой. Хотя вряд ли в этом есть смысл. Проще заменить деталь.

Если износы деталей превышают значения, допустимые техническими условиями, замените их новыми. Замените поврежденную изоляцию. Также не подлежат ремонту коллекторы, у которых износились или расшатались пластины.

Срывы и повреждения резьбы можете восстановить нарезкой новой резьбы или установкой ввертыша.

Для устранения неисправности обмоток возбуждения, разберите корпус стартера, сняв клеммы и винты креплений наконечников. Катушки просушите, пропитайте изоляционным лаком. Испорченную изоляцию в обмотках замените новой. Окислившиеся контакты зачистите, сваренные – замените.

Замена втулок стартера ВАЗ 2106 осуществляется при обнаружении задиров или значительного износа. Чтобы определить износ втулок, измерьте зазор валика. Он не должен превышать 0,2 мм. После осмотра и ремонта стартера произведите его сборку в порядке, обратном разборке.

Замена отдельных элементов стартера

Конструктивно щетки стартера ВАЗ 2106 прикрываются кожухом или скобой, крепеж которых легко снимается. Далее демонтируется крепеж всех 4 щеток. После их снятие принимается решение об их их замене, если износ превышает необходимые параметры. Монтаж изделий происходит с точностью до наоборот.

При износе таких компонентов электрической машины, как втулки стартера, выполненные из бронзы, следует знать, что они располагаются в носовой и кормовой части агрегата. Для проведения операций по замене втулок требуется сдвинуть их с установочной позиции. Сделать это можно с помощью слесарного молотка и специального приспособления в виде насадки. Для ее изготовления можно приспособить изделие круглого типа из металла, аналогичное трубе подходящего диаметра. Запрессовка обновленной детали происходит после смазывания изделия маслом.

Часто автолюбители задаются вопросом, как разобрать стартер ВАЗ 2106, чтобы при этом не повредить электрическую цепь электромашины. Корректная разборка стартера даст возможность квалифицированно провести ремонтные работы после снятия изделия с автомобиля.

Системная разборка стартера ВАЗ 2106 проводится в такой последовательности:

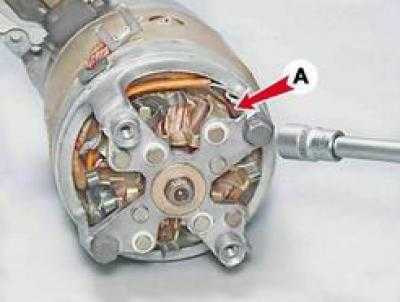

1. Демонтируем кормовой кожух гаечным ключом «на 10» или аналогичной торцовой головкой.
2. Снимаем обмотку с корпусной частью.
3. Разборка стартера произведена на две части: корпусная часть с обмоткой и ротор. Для замены обмотки потребуется мощная отвертка и ключ для отвинчивания крепежей корпусной части.
4. Демонтируем обмотку.
5. Для снятия якоря требуется произвести разгибание пластмассовой скобки, которая фиксирует изделие.
6. Далее демонтируем якорь.
7. Для снятия приводной муфты требуется кольцо-стопор сдвинуть с места и снять.
8. Процесс сборки производится в обратной последовательности.

Для проверки функционала втягивающего реле стартера ВАЗ 2106 необходимо:

1. Подсоединить электроизмерительный прибор (вольтметр или амперметр) в электрическую цепь обмотки изделия.
2. Поставить прокладку в звене шестерня-стопорное кольцо.
3. Измерения силы тока должны составлять не больше 23 ампера, напряжения – 9 вольт. Завышенные показатели свидетельствуют о КЗ в электропроводке.
4. Замеры величины сопротивления обмоток изделия производим мегомметром или «контролькой». При режиме КЗ загорается контрольная лампа.

Неровности на взаимодействующих деталях изделия убираем мелкофракционной «наждачкой». Детали, подверженные сильному износу заменяем. Нарушенный изоляционный слой восстанавливаем или заменяем новой защитой. Коллекторы с пластинами, подверженные люфту, также подлежат замене. Дефекты резьбовых соединений устраняем монтажом т.н.»ввертыша» или нарезаем новый слой резьбы.

Как проверить стартер на ВАЗ 2106 что делать, если он не крутит и как его снять

Здравствуйте, уважаемые автомобилисты! Когда мы пишем материал о том, как своими руками снять и проверить стартер на том или ином авто, это не от безделья. Например, вы стоите в гараже, на стоянке или во дворе дома, и с утра стартер просто перестал подавать признаки жизни.

Вариантов решения несколько: помощь друга, вызов эвакуатора для транспортировки авто на автосервис и ремонт стартера своими руками. Не всегда рядом есть друг-автомобилист, эвакуатор – влетит «в копеечку». Остается – своими руками. Поэтому, поехали.

Стартер любого авто, в том числе и вашей «шестерки», предназначен для запуска двигателя, поэтому работа стартера просто обязана быть безупречной и не должна вызывать никаких вопросов.

Но, несмотря на то, что «вазовские» стартера завоевали репутацию долговечных и надежных, неполадки в них все же случаются. Железо, оно и есть железо. Итак, если у вас появились замечания по работе стартера ваших Жигулей шестой модели – диагностики и ремонта вам не избежать.

Когда снятие стартера ВАЗ 2106 необходимо и не обсуждается?

Снятие стартера ВАЗ 2106 обязательно в случае ремонта или замены или же при замене коробки передач. Чаще всего стартер приходится снимать для проверки по следующим причинам:

• не крутит стартер ВАЗ 2106
• якорь поворачивается медленно, тяговое реле работает
• тяговое реле срабатывает несколько раз подряд и сразу после этого отключается
• якорь вращается, но не двигается маховик
• работа стартера сопровождается непривычным шумом

Если в работе стартера вы выявили хоть один из перечисленных «симптомов», вам не остается ничего другого, как снять стартер ВАЗ 2106 и проверить его.

Но прежде чем приступать к решительным действиям, убедитесь, что АКБ заряжена, выводы и клеммы не окислены, а видимых нарушений проводов не наблюдается.

Как снять стартер ВАЗ 2106 самостоятельно?

Снять стартер с ВАЗ 2106 вам помогут ключи «10», «13», удлинитель и отвертка. Снимать стартер удобно на смотровой яме, эстакаде или специальном подъемнике.

• Ослабив затянутый хомут, снимите шланг, идущий от корпуса воздушного фильтра. Ослабьте нижние затянутые крепления воздухозаборника на несколько оборотов ключа. Снимите верхние крепления воздухозаборника, затем снимите сам воздухозаборник.
• Снимите теплоизоляционный щиток, предварительно открутив гайки его крепления и сняв болт, соединяющий щиток с кронштейном правой опоры. Открутите верхние болты соединения стартера.
• Подвиньте стартер немного вперед для свободного доступа к проводам тягового реле. С вывода тягового реле снимите разъем. Снимите провод с контактного болта реле. Снимите стартер, поднимая его вверх.

После необходимых манипуляций, то есть ремонта или диагностики стартера, установите стартер на прежнее место, собирая детали в порядке, обратном разборке.

Как проверить стартер ВАЗ 2106 в гараже?

Снятый с автомобиля стартер подлежит осмотру и ремонту или замене. Чтобы правильно выполнить эти действия нужно знать, как проверить стартер ВАЗ 2106.

После того, как вы снимите стартер, очистите его от внешних загрязнений и приступайте к необходимым замерам, которые помогут исключить или подтвердить замыкания и обрывы в цепи стартера:

• Проверьте  исправность тягового реле, подключив корпус стартера к «–» аккумулятора, а вывод реле «50» — к «+». Если при этом вы услышите щелчок и увидите шестерню привода в окошке передней крышки – реле исправно.
• Открыв заднюю крышку стартера и отсоединив щеточный узел, можете проверить состояние обмотки якоря. Для этого замкните один конец омметра на корпусе якоря, а другой поочередно соединяйте с выводами обмотки. Если показания омметра установятся на значении от 10кОм, это значит, что замыкание отсутствует.
• Чтобы проверить на обрыв обмотку, присоедините омметр к двум выводам. Если показания омметра стремятся к бесконечности – обрыв обмотки присутствует.
• Проверьте стартер на отсутствие замыкания обмоток на массу. Для этого одним концом присоедините омметр к корпусу, а другим – замкните попеременно на пластины якоря. Показания омметра на уровне 10 кОм свидетельствует об отсутствии замыкания.

Если замыкание или обрыв вами не были обнаружены, следует проводить более детальную проверку и осмотр стартера. Делать это лучше не в гаражных условиях, а на станции технического обслуживания, где есть все условия для такой диагностики в виде стендов.

Ремонт стартера ВАЗ 2106 своими руками.

Причин этому может быть несколько. Первым делом следует посмотреть заряд аккумуляторной батареи. Ведь самой вероятной причиной является именно ее плохой заряд, который зависит от работы электросистем автомобиля и, особенно, от исправной работы стартера, читаем:

Ну, а чтобы определиться с необходимостью ремонта стартера ВАЗ 2106, нужно знать возможные причины поломки.

Устройство стартера ВАЗ 2106.

1. передняя крышка
2. уплотнитель
3. обгонная муфта с шестерней привода
4. рычаг привода
5. перегородка
6. стяжная шпилька
7. шток
8. тяговое реле стартера
9. регулировочные шайбы
10. кожух вала якоря
11. стопорная шайба
12. задняя крышка стартера
13. щеткодержатель
14. корпус со статором
15. якорь стартера
16. ось рычага привода
17. стопорное кольцо
18. уплотнительное кольцо
19. ограничительное кольцо хода шестерни

Самые распространенные неисправности.

В целом стартер, установленный на ВАЗ 2106, не сильно отличается от стандартных моделей стартеров. Поэтому основные проблемы у них также практически одинаковы. Вот список поломок стартера, с которыми довольно часто приходиться сталкиваться автолюбителям:

1. Не работает втягивающее реле и якорь при включении стартера.

Причины:

• ослабления затяжки наконечников, потому что заряд аккумуляторной батареи на нуле;
• короткого замыкания в обмотке реле или замыкания на массу,
• заедания якоря в реле,
• обрыва провода в реле.

Решение — зачистить окислившиеся наконечники выводов аккумулятора или проводов.

2. Если включить стартер втягивающее реле будет работать исправно, а якорь совершает вращающиеся движения очень медленно или вращение вообще отсутствует.

Это может произойти из-за:

• почти разряженного аккумулятора;
• возможного обрыва провода в реле или обрыва в обмотке реле;
• замыкания в коллекторе, а именно между его пластинами;
• окисления наконечников вывода аккумуляторной батареи или проводов.

Решение — проверить износ щеток и зажим болтов на реле.

3. При работе стартера якорь вращается, но не крутит коленчатый вал.

В такой ситуации следует проверить буферную пружину и муфту свободного хода – она может пробуксовывать или рычаг ее включения может быть неисправен.

4. После заведения машины стартер все равно продолжает работать.

При этом следует посмотреть, не заедает ли втягивающее реле или рычаг привода, возможно, слиплись контакты реле, проверьте работу возвратной пружины на выключателе замка зажигания и посмотрите не перекосился ли сам стартер.

5. Сильный шум стартера.

Причиной такого шума может быть поломка зубьев на шестерне и сильный износ втулок. Проверьте само крепление стартера.

Ремонт стартера ВАЗ 2106, инструкция.

Для начала втягивающий стартер необходимо снять, очистить от всевозможных загрязнений, разобрать и промыть все механизмы. Детали после промывки нужно хорошо просушить. После начинаем проводить детальный осмотр и измерения.

Вооружившись наждаком, устраняем все задиры на движущихся механизмах стартера. Если износ еще можно удалить, то воспользуйтесь установкой прокладок или накаткой. Хотя лучше, конечно, заменить изношенные детали.

Заменяем плохую изоляцию и коллекторы. Если пластины коллектора износились, то его следует тоже заменить, если нет, то можно не трогать.

Если на резьбе есть повреждения — ее можно подлатать установкой ввертыша или попросту сделать новую резьбу.

Проверяем втулки стартера ВАЗ 2106 на износ и наличие повреждений. Делаем это при помощи измерения зазора валика, который не должен быть больше 0,2 миллиметра.

Обмотку также следует проверить. Для этого разбираем корпус стартера и снимаем винты с клеммами креплений наконечников. Снимаем катушки, хорошо их просушиваем и пропитываем изоляционным лаком. Всю поврежденную изоляцию необходимо заменить на новую. Если находим окислившиеся контакты – зачищаем их.

После проведения полного осмотра и ремонта стартера ВАЗ 2106, последний следует собрать в обратном порядке. Также рекомендую ознакомиться с моей статьей пол названием: «почему не крутит стартер ВАЗ 2109».

Ремонт стартера ВАЗ 2106 видео

стартер автомобиля ВАЗ 2106 — устройство, особенности конструкции

Техническая характеристика стартера ваз 2106

Тип стартера. СТ-221 или 35.3708

Номинальная мощность, кВт. 1,3

Потребляемая сила тока при номинальной мощности, А. 260 (290*)

Потребляемая сила тока в заторможенном состоянии, не более, А . 500 (550*)

Потребляемая сила тока на холостом ходу (без реле)*, А, не более. 35 (60*)

*Для стартера 35.3708.

На сайте рассмотрен ремонт стартера 35.3708 как более распространенного в настоящее время.

Якорь состоит из вала, сердечника с обмоткой и коллектора. Вал якоря вращается в двух металлокерамических втулках, пропитанных маслом и запрессованных в крышки. На переднем конце вала установлен привод стартера, состоящий из роликовой обгонной муфты и шестерни 1. Назначение муфты — передавать крутящий момент от вала якоря стартера к венцу маховика при пуске двигателя, а после пуска, работая в режиме обгона, не допускать передачи крутящего момента от маховика на якорь. Электромагнитное реле стартера прикреплено болтами к передней крышке 6. Магнитную систему реле образуют фланцы реле, ярмо (окружающее обмотку) и сердечник. Внутри магнитной системы находится обмотка 8 реле. При включении стартера якорь 7 реле втягивается и передвигает рычагом 5 привод с шестерней 1, вводя ее в зацепление с венцом маховика. Одновременно пластиной 9 замыкаются контактные болты 11 реле, и включается питание обмоток стартера.

Чтобы избежать многих неисправностей стартера, при его эксплуатации на автомобиле ваз 2106 соблюдайте ряд простых правил.

При пуске двигателя включайте стартер не более чем на 10-15 с и повторно через 20-30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель на автомобиле ваз 2106 не заводится, то следует проверить и устранить неисправности в системах питания двигателя или зажигания.

После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком (особенно при закрытой воздушной заслонке или нажатой педали акселератора) может привести к заклиниванию обгонной муфты стартера.

Не допускается передвигать автомобиль ваз 2106 при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

Рис. 9.7. Стартер 35.3708 ВАЗ 2106:

1 — шестерня привода; 2 — обгонная муфта; 3 — поводковое кольцо; 4 — резиновая заглушка; 5 — рычаг привода; 6 — крышка со стороны привода; 7 — якорь реле; 8 § обмотка реле; 9 — контактная пластина; 10 — крышка реле; 11 — контактные болты; 12- коллектор; 13 — щеткодержатель; 14 — втулка вала якоря; 15 — крышка со стороны коллектора; 16 — кожух; 17 — корпус; 18 — полюс статора; 19 — якорь; 20 — промежуточное кольцо; 21 — ограничительное кольцо

Рис. 9.8. Схема соединений стартера ВАЗ 2106:

1 — аккумуляторная батарея; 2 — втягивающая обмотка тягового реле; 3 — выключатель зажигания; 4 — удерживающая обмотка тягового реле; 5 — стартер; 6 — генератор

Стартер на Ваз 2106 устройство, замена, ремонт

Стартер Ваз 2106  – это электродвигатель с четырьмя полюсами, отвечающий за запуск работы двигателя в автомобиле. Принцип действия механизма основан на передаче начального хода коленчатому валу мотора. 4 щетки устройства позволяют увеличить мощность момента кручения. Естественно, что при неисправности стартера, мотор не сможет быть запущен.

Конструктивные особенности

На шестерках, вышедших с конвейера после 80х, поставлены стартеры с торцевым коллектором 35.3708. Более старые модели были оснащены моделью СТ-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно ставить любой. Разница заключается в том, что в более современных стартерах стоит одна шунтовая катушка и три сериесные, а в старых моделях – по две катушки обоих типов.

Приводим схему «Редукторный стартер на Ваз 2106»:

Частые неисправности

Как понять, что стартер необходимо ремонтировать или менять? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на Ваз 2106 работает исправно, но якорь не срабатывает или вращается очень медленно. Это может быть следствием подгорания коллектора. Также стоит проверить целостность обмотки, не ослаблен ли крепеж реле, нет ли замыкания в коллекторе, не износились и не зависли ли щетки. Также проблема может возникнуть в силу разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это свидетельствует о заедании якоря. Также нужно проверить, хорошо ли затянуты наконечники, не происходит ли замыкание на массу и насколько целы провода.
3. Якорь вращается, а коленчатый вал не прокручивается. Это может свидетельствовать о том, что вышла из строя буферная пружина. Также нужно проверить целостность всех элементов муфты.
4. Слышны сильные шумы. Обычно это свидетельствует о дефектных втулках и шестернях.
5. При заведении мотора стартер продолжает работать. Это является следствием выхода из строя пружины возврата, перекосом устройства или заеданием реле и рукоятки привода.

Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.
2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.
3. Убираем щиток.
4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.
5. Также отворачиваем нижний крепежный болт.
6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.
7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.
8. Стартер вынимается движением вверх.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

разновидности, виды неисправностей и как заменить своими руками

Стартер ВАЗ 7 модели (от 01 до 07)

Снятие стартера, защитного экрана

Назначение

Виды

Диагностика неисправностей стартера ВАЗ 07 модели

Стартер не запускается

Треск при запуске стартера

Стартер щелкает но не проворачивается

Стартер гудит но двигатель не запускается

Стартер проворачивает коленвал с трудом, как при “севшем” аккумуляторе

Как проверить стартер

Как отремонтировать стартер ВАЗ-2107 своими руками

Демонтаж и разборка

Замена втулок

Замена электрических щеток

Ремонт втягивающего реле стартера

Сборка и установка стартера

Если при повороте ключа в замке зажигания не слышно работы стартера на ВАЗ-2107, то необходимо проверить состояние аккумуляторной батареи и убедиться в исправности электрической цепи его мотора. Владелец автомашины может провести самостоятельную диагностику устройства. Ремонт почти не требует применения специальной оснастки и инструмента.

Стартер ВАЗ 7 модели (от 01 до 07)

Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.

Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха до -35 °С (без предварительного прогрева масла). Внешний вид и конструкция устройства показаны на фото в каталогах запасных частей.

Снятие стартера, защитного экрана

Для ремонта стартера его надо снять с автомобиля. Если автомобиль сравнительно свежий, и стартер еще не снимали, то на своем законном месте находится теплоотражающий защитный экран. Он помешает вам вытащить стартер, поэтому в первую очередь его надо снять.

Крепится защитный экран сверху на двух шпильках гайками на 13 и снизу болтом головкой на 10. И если гайки отвернуть можно простым ключом, то для его отворачивания понадобится длинный тонкий торцовый ключ. Многие, сняв защиту уже не ставят ее на место, но лучше это все таки сделать. Без нее стартер сильно нагревается от выпускного коллектора, особенно летом в пробках.

Защита стартера и расположение нижнего болта

Видео снятие стартера

Назначение

Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.

Схема электрическая подключение стартера

Виды

Существует 2 типа электромоторов для пуска силовой установки:

1. На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
2. На части карбюраторных машин и ВАЗ 07 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.

Прочитайте, может пригодится:  Неисправность радиатора охлаждения

Диагностика неисправностей стартера ВАЗ 07 модели

Неисправности стартера:

• отсутствие вращения ротора;
• щелчки при попытке старта;
• посторонние звуки при работе устройства.

Стартер не запускается

Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.

Треск при запуске стартера

Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.

Стартер щелкает но не проворачивается

Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.

Стартер гудит но двигатель не запускается

Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.

Стартер проворачивает коленвал с трудом, как при “севшем” аккумуляторе

При этой неисправности стартер может работать “через раз”, в теплую погоду машина заводится нормально. Но уже в самый слабый мороз начинаются проблемы: с огромным трудом движок проворачивается, нагрузка на АКБ при этом огромная (видно по вольтметру). Причин может быть две- износ втулок и задевание якоря за статор. Вторая- это межвитковые замыкания и другие повреждения обмотки якоря. В обоих случаях стартер начинает “тормозить” сам себя. Чаще всего такой стартер заменяют целиком, так как ремонт может выйти дороже.

Как проверить стартер

Проверка стартера заключается в подаче питания напрямую. Тестирование щеток и обмоток производится с помощью тестового прибора. Втягивающее реле тестируется подачей напряжения на контактные площадки.

Как отремонтировать стартер ВАЗ-2107 своими руками

Для самостоятельного ремонта пускового агрегата необходимо:

• снять и разобрать устройство;
• проверить состояние обмоток, втулок и щеток;
• заменить поврежденные элементы;
• произвести обратную сборку с проверкой корректности соединений электропроводки.

Демонтаж и разборка

Для снятия и разборки агрегата необходимо:

1. Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
2. Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
3. Открутить гайки, удерживающие провода на корпусе пускового агрегата.
4. Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
5. Вытянуть узел из посадочного гнезда.
6. Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
7. Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.

Замена втулок

Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.

Прочитайте, может пригодится:  Установка зажигания на Ваз 2107: видео, инструкция

Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.

Для установки новых элементов (из бронзы или композитного материала) используются оправки из мягкого материала (например, древесины). При монтаже запрещается перекашивать детали и прилагать излишние усилия.

Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.

Замена электрических щеток

Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.

Замена графитовых щеток производится по алгоритму:

1. Снять заднюю крышку корпуса.
2. Открутить винты крепления щеток (всего в конструкции 4 элемента).
3. Снять изношенные элементы и установить новые щетки.
4. Прочистить полость статора от остатков продуктов износа графитовых элементов.
5. Установить снятые детали на штатные места.

Ремонт втягивающего реле стартера

Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).

При поломке агрегата необходимо проверить работоспособность управляющего реле. Рекомендуется затянуть винт крепления и убедиться в отсутствии окислов на контактных пластинах и проводке.

Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.

Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.

Владелец может снять реле на установленном стартере. После отключения батареи производится очистка поверхности электромагнита от грязи, а затем нужно отсоединить провода (закреплены гайками).

Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.

Сборка и установка стартера

Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.

Схема подключения стартера ВАЗ | 2 Схемы

Содержание

• 1 Схема соединений стартера ВАЗ 2101
• 2 Схема соединений стартера на 2105
• 3 Схема подключения стартера ВАЗ 2106
• 4 Схема стартера ВАЗ 2108, 2109, 21099
• 5 Схема стартера для ВАЗ 2110, 2111, 2112
• 6 Схема подключения стартера 2113, 2114, 2115
• 7 Втягивающее реле стартера
• 8 Подключение проводов к стартеру

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

1. стартер;
2. удерживающая обмотка тягового реле;
3. выключатель зажигания;
4. генератор VAZ 2101;
5. блок предохранителей;
6. втягивающая обмотка тягового реле;
7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

1. генератор;
2. аккумуляторная батарея;
3. шунтовая катушка обмотки статора;
4. стартер VAZ 2105;
5. сериесная катушка обмотки статора;
6. удерживающая обмотка тягового реле;
7. втягивающая обмотка тягового реле;
8. реле включения стартера;
9. монтажный блок;
10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

1. стартер;
2. генератор;
3. аккумуляторная батарея;
4. втягивающая обмотка тягового реле;
5. выключатель зажигания;
6. удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

1. Винт крепления защитного колпака.
2. Защитный колпак.
3. Стопорное полукольцо.
4. Гайка крепления задней крышки.
5. Задняя крышка.
6. Пружины щеток.
7. Направляющие щеток (наружная часть).
8. Щетки.
9. Статор.
10. Якорь.
11. Рычаг привода.
12. Привод.
13. Ограничительное кольцо.
14. Стопорное кольцо.
15. Ось рычага привода.
16. Винты крепления тягового реле.
17. Передняя крышка.
18. Пластмассовое уплотнительное кольцо крышки.
19. Стяжные шпильки.
20. Резиновая заглушка.
21. Сердечник тягового реле.
22. Возвратная пружина.
23. Уплотнительное кольцо тягового реле.
24. Тяговое реле.
25. Уплотнительная шайба.
26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

• Номинальная мощность 1,55 кВт
• Потребляемый ток при максимальной мощности не более 375 Ампер
• Потребляемый ток в заторможенном состоянии не более 700 Ампер
• Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

1. АКБ
2. генератор
3. сам стартер
4. замок зажигания

1 – вал привода;	20 – контактные болты;
2 – втулка передней крышки;	21 – вывод «положительных» щеток;
3 – ограничительное кольцо;	22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;	23 – щеткодержатель;
5 – ролик обгонной муфты;	24 – «положительная» щетка;
6 – опора вала привода с вкладышем;	25 – вал якоря;
7 – ось планетарной шестерни;	26 – стяжная шпилька;
8 – прокладка;	27 – задняя крышка с втулкой;
9 – кронштейн рычага;	28 – коллектор;
10 – рычаг привода;	29 – корпус;
11 – передняя крышка;	30 – постоянный магнит;
12 – якорь реле;	31 – сердечник якоря;
13 – удерживающая обмотка;	32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;	33 – планетарная шестерня;
15 – тяговое реле;	34 – центральная (ведущая) шестерня;
16 – шток тягового реле;	35 – водило;
17 – сердечник тягового реле;	36 – шестерня с внутренними зубьями;
18 – контактная пластина;	37 – кольцо отводки;
19 – крышка тягового реле;	38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы – оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

• Защищает стартер от замыкания контактов в зажигании.
• С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
• Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ – инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Замена стартера ваз 2106. фото, инструкция как поменять стартер на ваз 2106




Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Источник

Ремонт стартера на ВАЗ 2106

10 причин, по которым батарея гаджета на android быстро разряжается

Неисправность и возможную причину ее определили, инструмент заготовили, помолились (не обязательно, но можно)и можно приступать к ремонту стартера!

Снятие стартера

Чтобы стартер отремонтировать, его необходимо снять с автомобиля. Приступим:

• Перед началом снятия необходимо обеспечить хороший доступ к стартеру.
• Для этого нужно снять корпус воздушного фильтра.
• Для снятия необходимо открутить три болта крепления стартера к корпусу КПП.
• Для этого берем ключ на 13 и откручиваем сначала 2 верхних болта, а затем нижний.
• Отсоедените провода от стартера, а затем снимите его.

ВАЗ 2106 стартер ремонт

Итак, стартер сняли. Теперь можно приступать к разборке.

Разборка стартера

Итак:

• Начинаем разборку стартера ВАЗ 2106 со снятия втягивающего реле. Это делается следующим образом.
• Для начала необходимо отсоединить провода – вывод обмоток от стартера. Ключом на 13 откручиваем гайку крепления и снимаем провод и шайбы.

Снятие втягивающего реле

• Далее снизу откручиваем три винта крепления втягивающего реле.
• Реле вытянется. Затем извлеките якорь втягивающего реле, сняв с него пружину и поддав чуть-чуть вверх и в сторону.
• Теперь переходим к стартеру и снимаем верхнюю защиту.
• Открутите два винта крепления защитного кожуха и снимите его.
• Для следующего шага нам понадобятся отвертки. С их помощью поддеваем стопорное кольцо вала ротора и снимаем его вместе с шайбой.

Измерение замыкания на корпус при помощи мультиметра

• Промеряйте замыкание на корпус. Как это делать видно на фото.
• Теперь берем ключ на 10 и откручиваем два болта крепления крышки от корпуса.
• Далее отверткой отворачиваем винты крепления провода соединительного и обмоток стартера.

Разобранный щеткодержатель стартера ВАЗ 2106

• Теперь следует разъединить корпус и крышку стартера.
• Снимаем щетки вкупе с пружинами. Для этого просто поддеваем их при помощи отвертки.
• Берем заранее подготовленную оправку под подшипник и выпрессовываем задний подшипник стартера. Будьте осторожны – не разбейте корпус!
• Вынимаем шплинт при помощи отвертки и пассатижей.
• Далее нужно снять резиновую заглушку, а затем якорь с вилкой.
• Выпрессовываем второй подшипник.
• Теперь снимем бендинкс – шестерню для зацепления с маховиком.
• Для этого отодвигаем шайбу и двумя отвертками снимаем стопорное кольцо.

Муфта зацепления стартера (бендикс)

На этом весь стартер разобран.

Дефектовка стартера

Итак, теперь по состоянию деталей необходимо определить, какая же из них пришла в негодность и что нужно будет менять:

• Щетки. При помощи штангенциркуля необходимо замерить высоту щеток. Она должна быть не менее 12 мм. Если же это не так, но щетки придется поменять.
• Обмотки стартера. Они не должны быть подгоревшими. Также на них не должно быть видно следов повреждения изоляции, трещин или более серьезных механических повреждений.
• Якорь стартера. Проверьте посадку конца вала и нижней части стартера. Люфт должен быть минимальным. Если же посадочное отверстие или поверхность вала износились, то необходима замена (лучше всего).
• Осевой зазор не должен быть больше, чем 0.5 мм.
• Если поверхность якоря пригорела, то нужно очистить ее при помощи наждачной бумаги.

Очистка якоря

• Подшипники. Проверьте осевой люфт подшипника. Возьмите за внутреннюю обойму, а другой рукой пошатайте наружную. При необходимости поменяйте их.
• При необходимости замените втягивающее реле (признаки его неработоспособности смотрите выше)
• Бендикс. Зубья шестерни не должны быть изношены и она не должен проворачиваться в две стороны.
• Вилка втягивающего цилиндра также не должна иметь явных повреждений – трещин, сколов и следов износа.

Если нужно что-то заменить, то это не составит особого труда. Особенно учитывая то, что цена на детали стартера не такая уж и большая.

Замер осевого люфта (зазора)

Сборка стартера

После того, как были обнаружены все неисправные детали, причины были устранены и заменены все нужные детали можно приступать к сборке

Порядок сборки обратный порядку разборки, поэтому особо углубляться в этот процесс не будем. Обратим внимание лишь на некоторые моменты:

• Перед сборкой обязательно смажьте все подшипники, вал якоря, а также шестерню привода (бендикс).
• Не забудьте ничего установить – помните, что лишних деталей остаться не должно.
• Устанавливайте щетки стартера правильно.
• Затягивайте все крепежные детали с удовлетворительным усилием.

После сборки стартера следует установить его на автомобиль. Все точно так же. Крепим стартер, подключаем провода, ставим обратно воздушный фильтр и подключаем аккумулятор.


Снятие и установка

1. Ослабляем нижний крепежный болт и достаем его.
2. Откручиваем шланг с воздухозаборника, откручиваем гайку, с помощью которой крепится щит сверху и гайку, которая находится под заборником воздуха.
3. Убираем щиток.
4. Отворачиваем два верхних крепежных болта, с помощью которых стартер соединяется с картером.
5. Также отворачиваем нижний крепежный болт.
6. Смещаем устройство вперед и разъединяем вывод реле с колодкой.
7. Сворачиваем гайку, с помощью которой крепится провод между аккумулятором и реле.
8. Стартер вынимается движением вверх.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.
Будет полезно: Комплектации рено доккер: технические характеристики

Ремонт разборного втягивающего реле

Заряд и напряжение автомобильного аккумулятора: какими они должны быть?

Завод-изготовитель оснащает стартеры неразборным или разборным втягивающим устройством. Неразборное реле в случае поломки подлежит замене, а разборное можно починить. Описанный метод позволяет произвести проверку втягивающего реле всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок. Разборка и ремонт реле осуществляется в следующем порядке:

1. Откручивают гайки крепления крышки корпуса.
2. При необходимости дополнительно отпаивают концы обмоток.
3. После снятия крышки осматривают силовые контакты:
• При их подгорании производят зачистку поврежденной части наждачной бумагой;
• При износе производят замену.
1. Устройство собирается в обратном порядке и проверяется на работоспособность.
2. Отремонтированное реле устанавливается обратно на стартер.

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

• неотключение стартера после запуска двигателя;
• щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
• слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

ktonaavto.ru

Ремонт тягового реле стартера

Если после всех проверок Вы пришли к выводу что очаг проблемы кроется действительно во втягивающем реле стартера, то его нужно отремонтировать (хотя во многих случаях проще купить новое).

Дело в том, что многие производители, стараясь сделать реле максимально надежным, делают его неразборным, в этом случае, разумеется, нужно купить новое. Если реле можно разобрать, то его работу можно восстановить своими руками. Вот несколько поломок, с которыми Вы можете столкнуться:

• Износ механического провода
• Обгорание пятаков
• Замыкание

Любую из поломок можно увидеть разобрав реле. После ремонта или покупки нового, деталь устанавливается в обратном снятию порядке. Напоследок предлагаем Вам посмотреть видео

Известно, что автомобиль не сможет ездить без стартера. Вроде бы простой электродвигатель, а без него никуда. Завести поршневой агрегат с вышедшим из строя «стартовым» узлом можно лишь с толкача, но разве что только для поездки к специалистам автосервиса.

Причины поломок столь ответственного механизма вполне очевидны. Большинство болезней лечится, если сделать ремонт стартера своими руками. Перечислим далее основные истоки неисправностей:

• естественный износ элементов электродвигателя;
• попадание воды во время мойки двигателя машины;
• неправильная эксплуатация узла, например, продолжительные промежутки работы электродвигателя после запуска мотора;
• короткие замыкания.

От всего этого обычно спасает частичный ремонт стартера своими руками. То есть совсем необязательно покупать новый агрегат целиком. Далее мы рассмотрим, какие конкретно элементы выходят из строя, как вообще сделать ремонт стартера своими руками.

Предварительно заметим, что по симптомам при поворачивании ключа зажигания надо разделять виды неисправностей стартового электродвигателя. Если, например, после поворота ключа раздается щелчок или треск, то проблема во втягивающем цилиндре. Последний можно заменить полностью.

Ремонт стартера ВАЗ 2106 своими руками.

Причин этому может быть несколько. Первым делом следует посмотреть заряд аккумуляторной батареи. Ведь самой вероятной причиной является именно ее плохой заряд, который зависит от работы электросистем автомобиля и, особенно, от исправной работы стартера, читаем:

Ну, а чтобы определиться с необходимостью ремонта стартера ВАЗ 2106, нужно знать возможные причины поломки.

Устройство стартера ВАЗ 2106.

1. передняя крышка
2. уплотнитель
3. обгонная муфта с шестерней привода
4. рычаг привода
5. перегородка
6. стяжная шпилька
7. шток
8. тяговое реле стартера
9. регулировочные шайбы
10. кожух вала якоря
11. стопорная шайба
12. задняя крышка стартера
13. щеткодержатель
14. корпус со статором
15. якорь стартера
16. ось рычага привода
17. стопорное кольцо
18. уплотнительное кольцо
19. ограничительное кольцо хода шестерни

Самые распространенные неисправности.



В целом стартер, установленный на ВАЗ 2106, не сильно отличается от стандартных моделей стартеров. Поэтому основные проблемы у них также практически одинаковы. Вот список поломок стартера, с которыми довольно часто приходиться сталкиваться автолюбителям:

1. Не работает втягивающее реле и якорь при включении стартера.

Причины:

• ослабления затяжки наконечников, потому что заряд аккумуляторной батареи на нуле;
• короткого замыкания в обмотке реле или замыкания на массу,
• заедания якоря в реле,
• обрыва провода в реле.

Решение — зачистить окислившиеся наконечники выводов аккумулятора или проводов.

2. Если включить стартер втягивающее реле будет работать исправно, а якорь совершает вращающиеся движения очень медленно или вращение вообще отсутствует.

Это может произойти из-за:

• почти разряженного аккумулятора;
• возможного обрыва провода в реле или обрыва в обмотке реле;
• замыкания в коллекторе, а именно между его пластинами;
• окисления наконечников вывода аккумуляторной батареи или проводов.

Решение — проверить износ щеток и зажим болтов на реле.

3. При работе стартера якорь вращается, но не крутит коленчатый вал.

В такой ситуации следует проверить буферную пружину и муфту свободного хода – она может пробуксовывать или рычаг ее включения может быть неисправен.

4. После заведения машины стартер все равно продолжает работать.

При этом следует посмотреть, не заедает ли втягивающее реле или рычаг привода, возможно, слиплись контакты реле, проверьте работу возвратной пружины на выключателе замка зажигания и посмотрите не перекосился ли сам стартер.

5. Сильный шум стартера.

Причиной такого шума может быть поломка зубьев на шестерне и сильный износ втулок. Проверьте само крепление стартера.

Ремонт стартера ВАЗ 2106, инструкция.

Для начала втягивающий стартер необходимо снять, очистить от всевозможных загрязнений, разобрать и промыть все механизмы. Детали после промывки нужно хорошо просушить. После начинаем проводить детальный осмотр и измерения.

Вооружившись наждаком, устраняем все задиры на движущихся механизмах стартера. Если износ еще можно удалить, то воспользуйтесь установкой прокладок или накаткой. Хотя лучше, конечно, заменить изношенные детали.

Заменяем плохую изоляцию и коллекторы. Если пластины коллектора износились, то его следует тоже заменить, если нет, то можно не трогать.

Если на резьбе есть повреждения — ее можно подлатать установкой ввертыша или попросту сделать новую резьбу.

Проверяем втулки стартера ВАЗ 2106 на износ и наличие повреждений. Делаем это при помощи измерения зазора валика, который не должен быть больше 0,2 миллиметра.

Обмотку также следует проверить. Для этого разбираем корпус стартера и снимаем винты с клеммами креплений наконечников. Снимаем катушки, хорошо их просушиваем и пропитываем изоляционным лаком. Всю поврежденную изоляцию необходимо заменить на новую. Если находим окислившиеся контакты – зачищаем их.

После проведения полного осмотра и ремонта стартера ВАЗ 2106, последний следует собрать в обратном порядке. Также рекомендую ознакомиться с моей статьей пол названием: «почему не крутит стартер ВАЗ 2109».

Ремонт стартера ВАЗ 2106 видео


Основные неисправности стартера и их причины

О том, что описываемый механизм ВАЗ 2106 требует ремонта, обычно сигнализируют следующие его неисправности:

1. Реле при запуске устройства срабатывает, но при этом не отмечается срабатывание якоря либо наблюдается его ненормально медленное вращение. Причиной подобной неисправности может быть подгорание коллектора, обрыв в обмотках, ослабление крепежа, который поддерживает реле, малый заряд автомобильного аккумулятора, замыкание между элементами коллектора, износ или зависание щеток.
2. Реле и якорь не срабатывают при включенном стартере. Вероятнее всего, понадобится снятие устройства, так как указанная поломка возникает из-за заедания якоря, замыкания в его обмотках, слабой затяжки наконечников, замыкания «на массу» либо обрыва провода. В любом из этих случаев потребуется снять реле, разобрать его и выполнить требуемый ремонт.

Также снятие и разборка стартера необходимы в тех случаях, когда коленчатый вал не прокручивается при вращающемся якоре (требуется замена буферной пружины, рычажной оси запуска муфты или иного ее элемента), водитель слышит сильный шум при работе механизма (замена зубьев шестерен или втулок), после пуска мотора стартер не отключается. Последняя ситуация обуславливается перекосом стартера, поломкой возвратной пружины, заеданием приводной рукоятки либо реле.

Ремонт стартера ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Ремонты такого элемента ТС, как стартер ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, является достаточно кропотливым процессом. Водитель должен иметь хорошую выдержку и точно следовать определенным инструкциям. Тогда ремонт стартера своими руками пройдет гладко.

Итак, ремонтировать стартер необходимо в нижеуказанной последовательности:

1. Демонтировать старый стартер с мотора.
2. Применяя ключ на «тринадцать», ослабить затяжку гайки крепления проводки, которое предусматривает тяговое реле.
3. Отсоединить наконечник проводки.
4. Подать напряжение, эквивалентное двенадцати Вольтам, на вывод реле.
5. Изменить полюс корпуса на минусовое значение. Что же касается омметра, то данный прибор следует подсоединить к болтам контактного типа. Вместе с тем, если втягивающее реле отремонтировано, якорь вытягивает так называемую «обгонную муфту» в окно специальной крышки, которая находится спереди. А вот болты контактного типа должны быть замкнуты.
6. Взяв крестообразную отвертку, необходимо открутить 3 винта.
7. Выполняем демонтаж тягового реле.
8. Корпус реле освобождаем от штока, который укомплектован пружиной.
9. Новое реле тягового типа устанавливаем, используя обратную последовательность.
10. Чтобы продолжить дальнейшую разборку стартера с применением крестообразной отвертки, следует открутить 2 винта.
11. Настало время демонтировать крышку.
12. Для того, чтобы проверить текущее состояние щеток, используем шлицевую отвертку. Ею отворачивается крепежный винт, который фиксирует контактный провод.
13. Когда пружина отжата, необходимо извлечь щетку. Такой же метод используется при извлечении 3 оставшихся щеток. Если последние имеют износ до 12мм и менее, то их требуется заменить.
14. Далее необходимо поочередно подсоединять омметр к выводам обмоток статора. Они проверяются на замыкание. Следует также убедиться, что отдельно расположенные выводы обмоток не соприкасаются с корпусом.
15. Отверткой поддеваем кольцо стопорного типа и демонтируем его.
16. Избавляем ось от шайбы.
17. Используя ключ на «десять», снимаем 2 стяжных гайки.
18. После чего убираем их.
19. Выполняем разъединение корпусной части стартера и избавляем его от изоляционных трубок болтов стяжного типа.
20. Проверяем беглым взглядом коллектор и обмотки. Нельзя ни в коем разе оставлять обугленные обмотки. Если же коллектор подвергся незначительному обгоранию, требуется зачистить имеющиеся пластины абразивной шкуркой. Когда произошло сильное обгорание и случился серьезный износ, то рекомендуется выполнить замену якорей. Что же касается задир и наволакивания бронзы, касающиеся подшипников на специальной шейки вала якоря, то они удаляются с использованием мелкозернистой шкурки и в дальнейшем подвергаются полировке.
21. Далее вновь берем омметр и выполняем проверку обмотки якоря, чтобы не было короткого замыкания. Испорченный якорь подлежит замене.
22. Крышку привода освобождаем от резинового уплотнителя.
23. Удаляем с оси якоря шайбу для регулировки. В процессе сборки ее требуется вернуть на прежнее место.
24. Выполняется расшплинтовывание оси рычага.
25. Специальным бородком необходимо выбрать ось.
26. Убираем и якорь, и привод.
27. Поддеваем отверткой, демонтируем рычаг привода муфты обгонного типа.
28. Что же касается шестерни, то она должна совершать быстрые вращательные движение в одну сторону и при этом не двигаться в противоположную. Также она не должна сопровождаться сколами, забоинами, которые могут появляться в заходной области зубьев. Когда шестерни изношены либо муфта неисправна, требуется замена узлов в сборе.
29. Положив ось якоря, используя для данных целей брусок из дерева, посредствам ключа на «тринадцать» выполняем сбивание ограничителя с кольца стопорного типа.
30. Поддеваем отверткой, демонтируем стопорное кольцо.
31. Освобождаем ось от ограничителя и обгонной муфты в сборе. Шестерня привода также демонтируется.
32. Выполнив замену муфты в сборе, возвращаем на прежнее место кольцо стопорного типа и пристыковываем ограничитель частью конусной проточки к обмоточной части якоря.
33. Ограничитель требуется напрессовать на кольцо стопорного типа. Для этого используется молоток, которым следует наносить удары. Также применяем ключ на «тринадцать».
34. Прибегая к сжатому воздуху, устраняем пыль из угля, которая накопилась в корпусе и щеткодержателе. Что же касается проводкового кольца и соприкасающихся с ним поверхностей из пластмассы, то их необходимо обработать Литолом-24. Также подойдет и смазка за номером 158. При этом используем моторное масло, которое необходимо для обработки втулки ротора, винтовых шлицов вала якоря и ступиц, касающихся обгонной муфты.
35. Дальнейшая сборка производится в противоположном разборке порядке.

Проверка деталей на работоспособность и их ремонт, замена

Ремонтировать элементы стартера стоит только в экстренных случаях. Например, если нужная деталь больше не производится или ее нет в наличии, в других случаях лучше купить новую запчасть, так как цены на них не высокие.

Если высота щеток составляет меньше, чем 12 миллиметров, то их нужно менять. На обмотках стартера не должны присутствовать различные повреждения и обгоревшие участки. Если они присутствуют — требуется замена.

Если между концом вала и нижней частью стартера имеется люфт — нужно заменить вал. Также расстояние между этими элементами не должно составлять больше, чем пол сантиметра.

Якорь не должен иметь нагар. Если он имеется, требуется отшкурить его наждачной бумагой. При наличии нагара всю деталь нужно поменять. В противном случае после сборки стартер будет работать через раз. Если подшипники имеют люфт — обязательно нужна их замена. Эта деталь не является ремонтопригодной. Если втягивающее реле неисправно — заменить его.

Муфта зацепления крутится только в одну сторону. Если ее вращение происходит в две стороны — требуется замена.

Если вилка цилиндров изношена и имеет повреждений — заменить ее. После замены всех неисправных деталей нужна сборка стартера. Ее нужно проводить обратно процессу разбора, но нужно знать небольшие подсказки:

• Нужно смазать подшипники, бендикс и вал якоря;
• Не стоит перетягивать гайки и болты, это приведет к срыву резьбы.

Стартер — важный элемент силового агрегата автомобиля, поэтому не стоит затягивать с его ремонтом.

Источники

• https://carnovato.ru/starter-vaz-2106-ustrojstvo-zamena-snjatie/
• https://cartore.ru/337-kak-proverit-starter-vaz-2106.html
• https://vashalada.ru/mashiny/vaz-2106/vaz-2106-remont-startera-svoimi-rukami.html

ВАЗ 2106 ремонт классического стартера своими руками

Подробно: ремонт классического стартера ваз 2106 своими руками от настоящего мастера для сайта ru. icndoit.com/35.

Стартер ВАЗ 2106 представляет собой электродвигатель с четырьмя полюсами, отвечающий за запуск двигателя в автомобиле. Принцип работы механизма основан на передаче начального хода на коленчатый вал двигателя. 4 щетки устройства позволяют увеличить мощность крутящего момента. Естественно, при выходе из строя стартера мотор не сможет запуститься.

Шестерни, сошедшие с конвейера после 80-х, комплектовались стартёрами с концевым коллектором 35.3708. Старые модели оснащались моделью ST-221. Конструктивные особенности этих устройств практически не отличаются, поэтому при замене можно установить любой. Разница в том, что более современные пускатели имеют одну шунтирующую катушку и три последовательных, а старые модели имеют по две катушки обоих типов.

Приводим схему «Шестеренчатый стартер на ВАЗ 2106»:

Как понять, что стартер нуждается в ремонте или замене? Об этом могут свидетельствовать следующие сигналы:

1. Реле стартера на ВАЗ 2106 работает исправно, но якорь не работает или вращается очень медленно. Это может быть из-за сгоревшего коллектора. Также стоит проверить целостность обмотки, не ослабли ли крепления реле, нет ли короткого замыкания в коллекторе, не изношены ли или залипли щетки. Также проблема может возникнуть из-за разряженного аккумулятора.
2. Стартер включается, но реле и якорь не работают. Скорее всего это указывает на заевший якорь. Также нужно проверить, хорошо ли затянуты наконечники, нет ли замыкания на массу и насколько целы провода.
3. Якорь вращается, но коленвал не вращается. Это может указывать на то, что буферная пружина вышла из строя. Также нужно проверить целостность всех элементов муфты.
4. Слышны громкие звуки. Обычно это свидетельствует о неисправных втулках и шестернях.
5. При запуске двигателя стартер продолжает работать. Это результат выхода из строя возвратной пружины, перекоса устройства или заедания ручки реле и актуатора.

Видео (нажмите, чтобы воспроизвести).

1. Ослабьте нижний крепежный болт и снимите его.

2. Откручиваем шланг от воздухозаборника, откручиваем гайку которой крепится щиток сверху и гайку которая находится под воздухозаборником.

3. Снимаем щит.

4. Откручиваем два верхних болта крепления, которыми стартер соединяется с картером.

5. Так же откручиваем нижний болт крепления.

6. Перемещаем устройство вперед и отключаем релейный выход от блока.

7. Отворачиваем гайку, которая крепит провод между аккумулятором и реле.

8. Стартер снимается движением вверх.


Установка нового устройства осуществляется в перевернутом виде.

Ремонт стартера ВАЗ 2106 дело долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому советуем не тратить драгоценное время и в случае поломки просто установить новый. Но если вы все же хотите повозиться, предлагаем посмотреть видео-урок.


Ремонт стартера ВАЗ 2106 достаточно кропотливый процесс, требующий выдержки человека и его прямых рук. Ремонт вполне реально провести самостоятельно, если правильно следовать всем пунктам инструкции. Сегодня мы публикуем статью о самостоятельном ремонте стартера на автомобиле ВАЗ 2106.

Ремонт стартера своими руками

1. Первым делом необходимо снять стартер с двигателя.

2. Ключом «на 13» ослабить затяжку гайки крепления провода к тяговому реле.

3. Затем отсоедините конец провода.

4. Подаем напряжение 12В на релейный выход.

5. Ставим «минус» — на корпус, а омметр подключаем к контактным болтам. При этом для исправного реле якорь должен вдавить обгонную муфту в окно передней крышки, а контактные болты должен закрыться. Заменяем неисправное тяговое реле на новое.

6. С помощью крестообразной отвертки открутите три винта.

8. Вынимаем шток с пружиной из корпуса реле.

9. Установите новое тяговое реле в обратном порядке.

10. Для дальнейшей разборки стартера крестовой отверткой открутите два винта.

12. Для проверки состояния щеток отверните шлицевой отверткой винт крепления контактного провода.

13. Нажав отверткой на пружину, снимите щетку. Таким же образом снимаем три оставшиеся кисти. Щетки, изношенные до высоты 12 мм и менее, заменяют.

14. Подключая омметр по очереди к выводам обмоток статора, проверяем их на замыкание на корпус и межвитковое замыкание. При этом следим за тем, чтобы свободные выводы обмотки были изолированы от корпуса.

15. Поддев отверткой, снимите стопорное кольцо.

17. Ключом на «10» отвинтите два стяжных болта.

19. Отсоедините корпус стартера и снимите с него стяжные болты изолирующих трубок.

20. Наружным осмотром проверяем состояние коллектора и обмоток. Обугливание обмоток не допускается. Если коллектор слегка подгорел, зачищаем его пластины мелкой наждачной шкуркой. В случае сильного прогорания и износа якорь лучше заменить. Задиры и наслоения бронзы с подшипников на шейки вала якоря устраняют самой мелкой наждачной бумагой с последующей полировкой.

21. Омметром проверяем обмотку якоря на короткое замыкание. Заменяем неисправный якорь.

22. Снимите резиновое уплотнение с крышки привода.

23. Снимите регулировочную шайбу с оси якоря. При сборке его необходимо переустановить.

24. Отсоедините ось рычага.

26. Вынимаем якорь с приводом.

27. Поддев отверткой, снимите рычаг привода обгонной муфты.

28. Шестерня должна легко вращаться в одну сторону и не вращаться в другую, не иметь сколов и забоин на заходной части зубьев. Если шестерня изношена или неисправна муфта, меняем узел.

29. Опираясь осью анкера на деревянный брусок, ключом «на 13» выбейте стопор из стопорного кольца.

30. Поддев отверткой, снимите стопорное кольцо.

31. Снимите ограничитель и узел свободного хода с ведущей шестерней с оси.

32. Сменив муфту в сборе, установите на место стопорное кольцо и наденьте стопор с коническим пазом на обмотку якоря.

33. Ограничитель напрессовывается на стопорное кольцо ударами молотка через ключ «на 13».

34. Сжатым воздухом удаляем угольную пыль с корпуса и щеткодержателя. Смазать приводное кольцо и соприкасающиеся с ним пластмассовые поверхности Литолом-24 или смазкой № 158. Опорные подшипники — втулки ротора, косозубые шлицы вала якоря и ступицу обгонной муфты смазывают моторным маслом.

35. Дальнейшая сборка осуществляется в порядке, обратном разборке.

36. Перед сборкой стартера вставьте стяжные болты корпуса в соответствующие отверстия.

Внимание! Если был изолирован только один болт, то при сборке пускателя надеваем изолирующую трубку на тот, который может касаться медной шины, соединяющей статорные обмотки пускателя.

37. Чтобы зафиксировать стопорное кольцо, сожмите якорь стартера через втулку крышки со стороны привода.

Ремонт стартера ВАЗ 2106 успешно завершен. Спасибо за Ваше внимание!

Известно, что автомобиль не может двигаться без стартера. Вроде бы простой электродвигатель, но без него никуда. Завести поршневой агрегат с вышедшим из строя «пусковым» узлом можно только с толкача, но разве что только для поездки к специалисту автосервиса.

Причины поломки такого важнейшего механизма вполне очевидны. Большинство болезней можно вылечить, если отремонтировать стартер самостоятельно. Перечислим далее основные источники неисправностей:

• естественный износ элементов электродвигателя;
• попадание воды при мойке двигателя автомобиля;
• неправильная эксплуатация агрегата, например, длительные периоды работы электродвигателя после запуска двигателя;
• коротких замыканий.

Ремонт стартера на автомобиле ваз своими руками. Ремонт стартера на автомобиле ВАЗ своими руками Диагностика неисправностей и разборка механизма

Здравствуйте уважаемые автомобилисты! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных агрегатов отечественных автомобилей. Для тех, кто на вооружении иномарок, в принципе, этот материал тоже подойдет. Хотя бы понять суть проблемы.

Конечно, низкий заряд батареи не может быть единственной причиной плохой работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсах аккумулятора и концах проводов. Очистите их и смажьте вазелином. А если кончики болтаются, подтяните их сильнее.

При возникновении межвиткового замыкания на массу или обрыва во втягивающей обмотке реле придется менять реле — другого способа изменить ситуацию нет.

Для устранения обрывов в цепи питания реле и в цепи питания катушки замыкающего реле проверить соединения проводов в цепи.

Иногда при включении стартера якорь либо вообще не вращается, либо вращается очень медленно. В таком случае не исключено, что это симптомы подгорания коллектора, который будет достаточно прочистить.

Износ или зависание щеток также может быть причиной этой ситуации. В этом случае щетки подлежат замене.

Бывает, что после включения стартера вращается только якорь, а маховик остается неподвижным. Спровоцировать такую ​​поломку может пробуксовка в движении сцепления. свободный ход, разрыв кольца сцепления или проскальзывание по оси рычага включения сцепления. В таких случаях необходимо заменить сцепление и рычаг включения.

Нехарактерный звук, издаваемый стартером при вращении якоря, может свидетельствовать о неплотном креплении стартера, фиксации его с перекосом, повреждении зубьев шестерен привода маховика, износе вкладышей подшипников.

Как проверить стартер ВАЗ 2107 самостоятельно?

Не может быть, чтобы вас не интересовал вопрос, как проверить стартер ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов сервисного центра?

Предлагаем вам ознакомиться с последовательной методикой, следуя которой вы сможете получить представление об автомобиле ВАЗ 2107:

• Снять стартер с автомобиля и очистить наружную поверхность от любых загрязнений
• Соедините между собой выводы электромагнитного реле и аккумулятора (в этом случае корпус стартера должен быть подключен к его минусовой клемме)
• Для проверки обмоток якоря и статора снимите заднюю крышку стартера и отсоедините щеточный узел
• С помощью омметра проверьте отсутствие замыкания обмоток на корпус. Если короткого замыкания нет, минимальное показание прибора будет 10 кОм
• Проверить обмотки на обрыв. Для этого присоедините щупы омметра к выводам обмотки. Если вы заметили стремление показателей омметра к бесконечности, расценивайте это как обрыв обмотки.
• Устранить отсутствие короткого замыкания якоря «на массу» — щуп омметра подключить к корпусу, а второй поочередно подключить к контактным пластинам. Если короткого замыкания нет, показания омметра будут не менее 10 кОм.

Только на первый взгляд работа, связанная с ремонтом стартера, может показаться сложной. Но сделав это хотя бы раз, вы без труда продиагностируете и устраните большинство поломок стартера жигулевской седьмой модели.

В статье очень подробно с фотосопровождением описан процесс ремонта стартера на автомобиле ВАЗ 2110.

В новом автомобиле поломки и неисправности в работе стартера случаются редко. Но если машина прослужила более 5 лет, то могут возникнуть проблемы. Также владелец автомобиля может определить неисправность стартера – машина не заводится, нехарактерные звуки при запуске двигателя, стартер самопроизвольно отключается.

Но многие автомобилисты не обращают внимания на такие сигналы от машины. И доводят ситуацию до того, что «спасти» стартер уже невозможно. А вот опытный автомобилист, следящий за своей машиной, сразу по звуку работающей машины определит неисправность этой детали. Итак, как починить стартер? Его ремонт происходит в несколько десятков этапов, описанных ниже.

Процедура ремонта стартера:

1. Сначала нужно произвести из автомобиля. Теперь приступаем к разборке детали.

2. Отвинтить гайку.

3. Отсоедините шину от контактного болта тягового реле.

4. Осторожно открутите два болта, которые крепят тяговое реле.

5. Тяговое реле необходимо снять со стартера.

6. Отложите в сторону сам стартер и снимите якорь с тягового реле. Для этого поднимите его вверх и освободите анкерную петлю от рычага.

7. Теперь возвращаемся к самому стартеру. Снимите гайки рулевой тяги.

8. Следующим шагом является снятие крышки с приводного конца с редуктором и такой же сборочной деталью.

9. Также необходимо снять крышку со стороны коллектора со щетками и щеткодержателями.

10. Затем снимите шестерню с анкерного вала.

11. Вытащите сам якорь из стартера.

12. Анкерный вал имеет на приводном конце шайбу (обратите на это особое внимание).

13. С помощью отвертки или другого тонкого предмета снимите опору анкерного вала.

14. Затем с помощью небольшой отвертки снимите две стяжки с крышки стартера. В общем, снимать их не обязательно, если вы спешите, то можете их оставить, однако привод и редуктор удобнее снимать без этих штифтов.

15. Затем снимите три шестерни редуктора. Поломка стартера может быть именно из-за того, что у этих шестерен повреждены, сломаны зубья или в шестернях застряли игольчатые подшипники. Если этот дефект присутствует, то замените детали и стартер снова заработает.

16. Но, если шестерни в порядке, то продолжать разборку и проверку стартера на наличие повреждений дальше. Необходимо снять коробку передач с приводом с крышки, предварительно надавив на шестерню привода стартера.

17. С рычага необходимо снять опору с уплотнением.

18. Затем вытащите опору из уплотнения. Пересмотрите поддержку. Пластиковая часть не должна быть повреждена или сильно изношена. Если вы видите, что опора деформирована или резиновая прокладка затвердела, замените их.

19. Молотком сбейте стопорное кольцо со стопорного кольца, используя подходящую оправку.

20. Осторожно снимите сначала стопорное кольцо, а затем стопорное кольцо.

21. Снимите узел привода с приводного вала.

22. Отвинтите стопорное кольцо рычага.

23. Затем снимите рычаг с шайбой и поводком.

24. С помощью отвертки отвинтите пружину рычага.

25. Теперь можно снять рычаг с вкладыша и разъединить половинки рычага.

26. Снимите стопорное кольцо шестерни.

27. Затем разберите внутреннюю шестерню и снимите опору приводного вала с вала.

28. Осторожно снимите уплотнительное кольцо с отверстия. Внимательно осмотрите его. Поврежденное, деформированное, закаленное кольцо губительно для работы всего стартера. Его необходимо заменить.

29. Следующим шагом является снятие вставки с опоры.

30. Со стороны коллектора открутите два винта и снимите щеткодержатель.

31. С помощью отвертки подденьте зажимы щеток.

32. Затем снимите эти зажимы и их прижимные пружины. Снова замените деформированные или поврежденные детали, сильно сжатые или погнутые, сломанные пружины.

33. Вытяните щетки из направляющих держателей щеток.

34. Неизолированные щетки необходимо снять.

35. Затем снимите картонную изоляционную ленту. Если он поврежден, сжат, порван, замените его новым.

36. Снимите изолированные щетки с соединительными шинами.

37. Внимательно и подробно осмотрите якорь. Обратите внимание на коллектор.

• 1. Если деталь загрязнена, закопчена, отшлифуйте ее мелкой наждачной бумагой для стекла. Если на нем видны следы значительной шероховатости или сильно выступает слюда, отшлифуйте деталь на токарном станке, а затем отшлифуйте коллектор мелкой наждачной бумагой.
• 2. Если на якоре видны следы желтого налета от подшипника, то очистите его тонкой стеклотканью, т.к. впоследствии это может привести к заклиниванию шестерни вала. Если на поверхности таких деталей, как штифты и шлицы вала, имеются вмятины или зазубрины, замените весь якорь. Обратите внимание на обмотку по концам якоря. Если вы видите какие-либо дефекты, замените якорь.
• 3. Проверить надежность припайки выводов обмотки якоря к коллекторным пластинам.

38. С помощью контрольной лампы, питающей переменный ток напряжением 220 В, проверить состояние обмотки якоря. Подайте напряжение лампы на пластину коллектора и сердечник якоря. Если все в порядке, лампа не должна гореть. Если все же горит, значит, замкнулась якорная обмотка. В этом случае просто замените якорь стартера на новый.

39. Удерживая обгонную муфту, поверните шестерню стартера в обе стороны: по часовой стрелке шестерня должна двигаться абсолютно свободно, а против часовой стрелки вообще не должна вращаться. Если что-то сломалось, замените диск.

40. Затем наденьте привод стартера на приводной вал. Если все в порядке, то он должен свободно, без заеданий и остановок двигаться по шлицам вала.

41. Если вы видите, что детали привода сильно изношены, деформированы, повреждены, замените привод. Если вы обнаружите забоины на заводном конце зубьев шестерни, отшлифуйте их мелкозернистым наждачным кругом. Выберите круг небольшого диаметра.

42. Осмотрите втулки, в которых вращаются валы. Они установлены в крышке стартера со стороны привода, со стороны коллектора, вала якоря и опоры приводного вала. Если втулки деформированы или имеют царапины, замените крышки или опоры со сломанными втулками. Также следует заменить треснувшие крышки и опоры.

43. Внимательно осмотрите сам стартер и при наличии на нем следов притирания якоря замените крышку и промежуточную опору на новые.

44. Изношенные щетки до размера между рабочей поверхностью и выводом менее 3,5 мм, заменить.

45. Щетки должны свободно двигаться к щеткодержателю. А щеткодержатель не должен иметь трещин, сколов, изъянов. Проверьте, так ли это. Если все в порядке, то переходим к следующему этапу ремонта. При наличии неисправностей замените детали.

46. Начните осмотр приводного вала. Его элементы не должны иметь признаков повреждения, сильного износа и деформации. Если есть налет, удалите его мелкой наждачной бумагой. Работайте аккуратно, чтобы не повредить детали.

47. С помощью омметра проверьте, замыкает ли контактная пластина контактные болты тягового реле. Если они не замыкаются, замените детали или просто отремонтируйте реле.

48. Для ремонта реле:

• 1. Выверните два винта.
• 2. Отпаяйте катушки реле и клеммы.
• 3. Затем снимите крышку и зачистите контакты и головки болтов наждачной бумагой. Реле нужно собирать в обратном порядке.

49. Теперь приступайте к сборке стартера. Перед запуском смажьте зубья шестерни. моторное масло. Соберите стартер в обратном порядке.

50. Установите щеткодержатель в стартер отдельно от крышки со стороны коллектора. Для сборки и установки этой детали используйте втулку диаметром (метка 1), равным диаметру коллектора (примерно 30 миллиметров).

51. Установите собранный щеткодержатель в корпус стартера до упора, затем снимите втулку и установите крышку на стартер со стороны коллектора. Ремонт завершен.

И ваш стартер для автомобиля ВАЗ снова как новый!

Стартеры ВАЗ 2109 отличаются высокой надежностью и долговечностью. Но со временем они тоже выходят из строя. И теперь машина не заводится, создавая непредвиденные проблемы владельцу. Хотя опытный водитель по звуку работающего стартера может определить надвигающуюся поломку. И гораздо проще и дешевле выполнить профилактику, чем устранять серьезную поломку.

Так как он легко снимается с автомобиля и отличается простой разборкой, то можно ремонтировать ВАЗ 2109начни сам.

Устройство и принцип работы

Прежде чем приступить к демонтажу стартера, следует ознакомиться с его устройством. Тогда по поведению устройства при запуске двигателя можно будет предположить возможные неисправности. Стартер ВАЗ 2109 состоит из следующих узлов:

• электродвигатель, к которому подается питание постоянного тока через 4 щетки;
• Муфта свободного хода с шестерней, приводящей в движение маховик двигателя;
• Тяговое реле, необходимое для выключения сцепления с передачей при включении электроприбора.

Кроме того, автолюбителю следует знать о наличии втулок, благодаря которым ротор, муфта и шестерня легко вращаются. Одна из втулок находится внутри стартера, а другая втулка находится в картере сцепления.

Принцип действия стартера основан на преобразовании электрического сигнала во вращательное движение ведущей шестерни. Щетки передают электричество на полюса электродвигателя. При этом сцепление выдвигается, и шестерня соединяется с ободом маховика. Для запуска двигателя требуется легкое и быстрое вращение стартера. После запуска двигателя муфта стартера возвращается в исходное положение.

Популярные неисправности

Начать диагностику стартера необходимо с его работы на автомобиле. После снятия с автомобиля некоторые неисправности выявить сложно. Признаками неисправности являются:

• необычный шум при запуске двигателя,
• медленное вращение стартера или его отсутствие,
• стартер крутится, но нет зацепления шестерни с венцом маховика,
• стартер крутится с маховик, а затем зацепление разрывается,
• при повороте ключа стартер не подает признаков «жизни».

В каждом случае нужно как минимум заглянуть под капот, возможно проблема в плохом контакте электрических клемм и разъемов. Обратите внимание на состояние аккумулятора.

Доступные варианты диагностики

Тестер с вольтметром или нагрузочной вилкой… Удобно пользоваться цифровыми вольтметрами, которые вставляются в гнездо прикуривателя. В этом случае вам не придется просить помощи у соседа или друга.

1. Клеммы аккумулятора подключаются к соответствующим полюсам измерительных приборов (тестер, нагрузочная вилка). Один из рабочих контролирует показания прибора. В это время водитель должен находиться за рулем автомобиля. В целях безопасности установите коробку передач в нейтральное положение и затяните ручку стояночного тормоза.
2. Так после присоединения измерительного прибора вольтметр покажет напряжение в сети. При исправном аккумуляторе показания колеблются от 11 до 13 В. Затем поворотом ключа зажигания водитель включает стартер. В этот момент важно измерить напряжение. Если при пуске бортовая система теряет 1-2 В, стартер не оказывает лишнего сопротивления. А когда показания падают в 2 раза, то автолюбители говорят, что стартер «берет верх». Возможными неисправностями могут быть изношенные щетки или втулки.
3. Сняв стартер, можно проверить работу тягового реле. Для этого на клеммы на корпусе реле от аккумуляторной батареи подается напряжение 12 В. Если муфта свободного хода перемещается в передней крышке с окном, реле исправно. В случае выхода из строя придется искать новое тяговое реле.

Разборка

В некоторых случаях ремонт стартера ВАЗ 2109 можно производить только после снятия и разборки. Владельцам ВАЗ 2109 могут позавидовать многие любители иномарок.. Ведь снять деталь с отечественного авто можно за считанные минуты. Для успешной работы вам понадобится смотровая яма, эстакада или подъемник. Вам нужно положить связку ключей рядом с автомобилем.

1. В первую очередь на автомобиле фиксируется стояночный тормоз или включение первой передачи КПП.
2. С вывода аккумулятора снимается минусовая клемма для обесточивания бортовой сети.
3. Разъем с проводом отсоединен от выхода тягового реле стартера.
4. С контактного болта реле откручивается гайка крепления, снимается провод.
5. При наличии защиты картера двигателя ее необходимо демонтировать. Для этого поочередно откручиваем болты крепления.
6. Две гайки крепления стартера откручиваются автомобилистом снизу подкапотного пространства. А третью гайку удобнее откручивать сверху.
7. Когда все болты крепления сняты и электрические провода отсоединены, стартер снимается с картера сцепления.

Теперь необходимо очистить снятое устройство от грязи перед предстоящей разборкой.

Последовательность разборки

Процесс разборки стартера ВАЗ 2109 происходит в несколько этапов. Возможно, удастся найти поломку на первом этапе. Тогда вы сможете сэкономить и время, и деньги.

Снятие и проверка щеток

Первым делом необходимо оценить состояние щеток. Они являются наиболее распространенной причиной отказа стартера.

1. Сначала нужно открутить два винта крепления защитной крышки. Крышка легко снимается.
2. С помощью отвертки снимают стопорное кольцо и прокладки с вала.
3. Теперь очередь двух гаек рулевой тяги. Крышку можно снять со стороны коллектора.
4. Осталось сжать отверткой пружины и вынуть неизолированные щетки из держателя.

Для измерения высоты щеток вам понадобится штангенциркуль или линейка. Если щетки высотой менее 12 мм, их необходимо заменить. Также не допускается наличие трещин и сколов на рабочей поверхности.

Снятие и проверка якоря

Если щетки исправны, придется дополнительно разбирать стартер.

• В первую очередь необходимо снять корпус вместе со статором. На якоре осмотрите коллектор и проверьте целостность обмотки. При наличии большого нагара или поломки на коллекторе необходимо зачистить проблемные места с помощью мелкозернистой наждачной бумаги.
• Обмотки якоря и статора проверяют на пробой омметром.

Снятие обгонной муфты

Чтобы добраться до обгонной муфты с шестерней, необходимо снять анкер с передней крышки.

1. Для этого необходимо снять стопорное кольцо возле муфты свободного хода, а затем стопорное кольцо.
2. Теперь пластиковый упор рычага снят, а анкер вынут.
3. Далее с вала снимается промежуточная опора.
4. Состояние зубьев шестерни можно определить путем визуального осмотра. Если обгонная муфта неисправна, ее следует заменить.

Демонтаж тягового реле

Тяговое реле необходимо заменить, если обгонная муфта не выдвигается при подаче напряжения на клеммы. Некоторые модели стартеров оснащены разборными реле, но лучше заменить весь узел.

• Чтобы снять тяговое реле, открутите два винта спереди.
• Теперь, подняв реле, необходимо отсоединить якорь от рычага.
• После этого реле вынимается из корпуса вместе с якорем и пружиной.

Снятие втулок

Повышенный износ втулок часто является причиной заедания при вращении стартера. Их изготавливают из таких металлов, как медь, бронза или латунь, поэтому они раньше выходят из строя при соприкосновении со стальными деталями.

• Стартер ВАЗ 2109 имеет одну втулку в задней крышке, а вторая втулка установлена ​​в картере сцепления. Дефекты определяются визуальным осмотром. Наличие трещин, сколов, задиров, раковин, а также повышенный износ не допускаются. Также можно определить «выработку» втулок по люфту, который ощущается при поперечном движении вала стартера.
• Заднюю втулку рекомендуется заменять вместе с крышкой. А вот переднюю втулку в картере сцепления можно снять с помощью метчика подходящего размера. Для этого метчик закручивается (как будто нарезается резьба), и когда он упирается в дно отверстия, втулка начнет выходить.
• Перед установкой новой втулки смажьте внутреннюю поверхность детали моторным маслом.

Сборка

Когда все обнаруженные неисправности в детали устранены, остается собрать электроприбор.

• Но перед сборкой все детали стартера следует очистить от графита и пыли. Иногда простая очистка от внутренних загрязнений дает механизму вторую жизнь.
• Трущиеся детали можно смазывать специальным составом типа «Лита» или моторным маслом. Важно, чтобы поверхность была чистой и сухой.
• Процесс сборки не доставит особых хлопот. Разве что установка щеток может немного замедлить работу.
• Собранный стартер устанавливается и закрепляется на месте, к нему подводятся электрические провода.
• Завершающим этапом будет подключение аккумулятора и пробный запуск двигателя.

Иногда попытки починить стартер не приводят к желаемому результату. Ведь автомобилист, как и обычный человек, может ошибаться в простых ситуациях. Тогда на помощь придут мастера специализированных сервисов.

Оснащены диагностическим оборудованием, что позволит быстро найти причину неисправности. Однако в большинстве случаев отремонтировать ВАЗ 2109 удастся.стартер самостоятельно.

В данной статье речь пойдет о капитальном ремонте стартера ВАЗ-2107 , с заменой щеток, втулок, заменой втягивающего реле и прочими танцами с бубном. Признаки неисправный стартер следующие — двигатель крутится очень туго, подозрение на выработку втулок стартера, с некоторых положений вообще не заводится — под подозрение попадают щетки и в крайне запущенных случаях якорь. Втягивающее может не работать — нет характерного щелчка при повороте ключа в положение «старт» и соответственно стартер не крутит.

В этом уроке мы рассмотрим комплексный ремонт стартера ВАЗ-2107 с полной его переборкой и устранением всех неисправностей сразу. Еще одно важное замечание – если стартер тугой или плохо крутит двигатель, сначала проверьте состояние аккумулятора, возможно, он разряжен или неисправен. Только убедившись в исправности аккумулятора, приступаем к ремонту стартера .

Сразу скажу — если бы проблема была в обмотке, я бы не стал заморачиваться — ремонт по стоимости «поднялся бы» в сумму равную новой. Важное замечание — перед работой ОБЯЗАТЕЛЬНО отключить аккумулятор! Так что момент снятия я не фоткал, просто опишу, если стартер уже хоть раз снимался, то его обычно прикручивают ДВУМЯ болтами вместо трех). Оба этих болта (в отличие от третьего, который закручивается на заводе) можно открутить не залезая под машину, а прямо из подкапотного пространства. Прикручивают стартер к «колоколу» коробки. После того, как эти два болта откручены, подаем стартер вправо и откручиваем клемму, идущую к втягивающему от аккумулятора и снимаем с этого же втягивающего второй провод потоньше (он идет от замка зажигания) 🙂 Теперь стартер свободен и простыми жестами вытаскиваем его. Приступаем к разборке и очистке от грязи. Итак откручиваем три гайки, которые держат втягивающее, они накручены на три шпильки, и откручиваем толстый короткий провод от стартера втягивающего, идущий внутрь, снимаем втягивающее. Далее откручиваем гайки двух шпилек, которые находятся на задней крышке стартера. Я открутил их вместе со штифтами. Снимите заднюю крышку вместе со средней частью стартера с обмоткой. У нас остался якорь, который просто невозможно снять с передней крышки, вот так выглядит СТЭ:

Для того, чтобы снять якорь с бендиксом с передней крышки, нам нужно выбить вот такой стопор (обведен красным), предварительно сняв шплинт, которым он фиксируется, чтобы он не вылетел:

После того, как вынул шплинт, я выбил этот стопор той хренью, что обведена синим на предыдущем фото 😉 Потом спокойно вынимаем якорь с бендиксом и получаем вот такой разобранный вариант:

Как видно на фото износ одной из щеток 100% два процента 80 и одна чудом уцелела в более-менее приличном состоянии. Далее снимаем с задней крышки защитный чехол(он там сделан по типу хомута) и получаем доступ к щёткам:

Откручиваем болты которыми скручены контакты щеток и затем оттягиваем пружину прижимающую щетку и вынимаем ее. и так все четыре по очереди. Теперь можно отделить заднюю крышку от середины стартера. Вот ее вид после того, как я прошелся по ней проволочной щеткой:

Обратите внимание на маленькую заглушку — ее нужно снять, чтобы выбить старую втулку и забить новую. Выталкивал просто — подобрал шпагу подходящего диаметра и вкрутил в старую втулку, тем самым выдавив колпачок (обведен красным), вот так:

Мы также видим деталь, обведенную синим цветом, как я позже узнал. кожух тормозного диска. У меня он сломался и было принято решение заменить его. Втулки тоже решил заменить, т.к. они были немного сломаны 🙂 Выбить втулки не составило труда, вылезают легко. Итак вот новые запчасти — две втулки, четыре щетки и стопор:

Сразу оговорюсь по поводу качества запчастей. Найти качественные втулки было непросто, по крайней мере у нас. Первые втулки я взял потому, что их наружный диаметр был на порядок больше, и мой вам совет — если вы встретите такие втулки, а их сейчас на рынке много — НЕ пытайтесь их запрессовать — покалечите стартер, нафиг лопнет. Верни их, возьми с собой старые, забери их. И помните — фирменные (читай заводские втулки) пропитаны маслом (визуально этого не видно, но если их нагреть то увидите как оно выделяется) и запрессовываются на ура, можно просто аккуратно забить их с молоток. Перед запрессовкой втулок рекомендую детали стартера (крышки) очистить снаружи и изнутри металлической щеткой. Вот уже очищенные детали с запрессованными мною втулками перед сборкой стартера:

Далее собираем все в обратном порядке, не забываем приколоть стопор который держит вилку в передней крышке стартера. Втягивающее решил поменять, так как новый был куплен давно а старый иногда выходил из строя, видимо подгорели контакты, в комплекте взял втягивающее болгарское, один в один как мой старый:

Собсно, после сборки установить стартер на место и наслаждаться его работой. Лично у меня он стал крутиться просто отлично, чего и вам желаю. Если есть вопросы — задавайте на форуме в клубе любителей ваз классики! Всем удачи и поменьше поломок.

Если водитель не может завести свой автомобиль, скорее всего, ему требуется ремонт стартера ВАЗ 2106. Неисправности именно этого агрегата чаще всего выводят из строя «шестерку».

Неисправности стартера ВАЗ 2106

Большинство интересующих нас автомобилей оснащены стартером с коллектором переднего типа модели 35.3708, либо их аналогами (по всем техническим характеристикам) белорусского или немецкого производства. К типичным неисправностям относятся следующие:

• Не работает, при этом сам стартер включается. Причины такой ситуации: заедание якоря реле, короткое замыкание в обмотках или «на массу», ослабла затяжка наконечников, разрядился, обрыв провода, окислились наконечники проводов или клеммы аккумулятора.
• Коленчатый вал не вращается при вращении якоря. Как правило, такая неисправность вызвана поломкой буферной пружины, рычага, включающего сцепление (например, его пробуксовка), или неправильной работой сцепления (пробуксовка).
• Стартер ВАЗ 2106 не крутит (или плохо крутит), отмечают неисправность или очень слабое вращение якоря. Причины — подгорание коллектора, малый заряд аккумулятора, обрыв в обмотках, ослаблены болты, которые держат втягивающее реле, короткое замыкание в пластинах коллектора.

• Стартер сильно шумит во время работы. Такая ситуация наблюдается в случаях, когда ломаются зубья шестерен, ослабевает крепление рассматриваемого в статье элемента, изнашиваются втулки.
• После запуска стартер не завершает свою работу. Обычно это вызвано его перекосом, залипанием контактов реле, поломкой возвратной пружины.

Ремонт стартера ВАЗ 2106 — замена щеток

Щетки на стартере «шестерки» закрываются либо хомутом (специальной скобой), либо крышкой. Добраться до них и в первом, и во втором случае совсем несложно.

Если щетки закрыты скобой, то нужно будет открутить только один болт, если крышка — два.

После отсоединения болтов щетки можно безопасно снять по следующей схеме:

• открутить крестовой отверткой болт, которым щетки (их четыре) крепятся к окну;
• подденьте пружинку под щеткой (операцию удобно выполнять тонкой отверткой) и выньте ее рукой;
• ставим новую щетку на освободившееся место.

Если проблема была именно в щетках, забудьте, что у вас не работает стартер ВАЗ 2106. Можно смело садиться за руль и заводить свою «ласточку».


Проверка стартера ВАЗ 2106 и устранение выявленных поломок

Наличие короткого замыкания в обмотках определяют с помощью тестера. Если на нем загорается лампочка, это сигнализирует о необходимости замены обмоток. А вот работоспособность втягивающего реле проверяют с помощью амперметра или вольтметра, которые вводятся в цепь обмотки.
Если реле исправно, на пускателе, находящемся во включенном состоянии, напряжение не должно превышать 9 В, сила тока — 23 А. В случаях, когда цифры на приборах больше, произошло короткое замыкание в проводка. Естественно, его следует устранить, чтобы вернуть реле к жизни.

Возможен ли ремонт стартера на ваз. Ремонт стартера на автомобиле ваз

своими руками Добрый день, уважаемые посетители сайта. В этой статье мы поговорим и подробно разберем ремонт ВАЗ 2109. стартер, а также другие модели не оставим без внимания.

Причины неисправности данного узла могут быть самые непредсказуемые, при которых можно полностью перебрать стартер без устранения неисправности. Наша задача рассмотреть все виды неисправностей и не упустить даже самую простую мелочь, которая может повлечь за собой повторную разборку данного узла.

Остановимся на стартерах ВАЗ 2109, 2107 и 2110.

Сначала поговорим об обмотке статора, точнее, как проверить ее на работоспособность и какие неисправности с ней могут возникнуть.

Обмотки статора намотаны медным проводом в лаковой изоляции и, кроме того, сами катушки изолированы специальной тканью, которая пропитана специальным лаком. Подробнее о работе всех пусковых узлов и их устройстве можно прочитать .

Если вы разобрали стартер и видите такую ​​картину, как на фото ниже, значит, обмоткам статора пришел конец, они просто сгорели.




Это могло произойти из-за межвиткового замыкания в одной из катушек статора. В этом случае можно заменить катушки статора на новые. Процесс замены сложен для простого драйвера и я бы рекомендовал покупать новый статор, т.к. человеку без специальных навыков выполнить эту работу очень сложно.

Но если после его снятия с виду все нормально, то нужно проверить обмотки на замыкание на массу. Делается это очень просто. Если нет специального прибора для проверки сопротивления, то можно использовать лампочку на 220 вольт. Принцип переключения показан на фото ниже.




Будьте осторожны, потому что напряжение 220 вольт очень опасно для жизни. При таком напряжении даже малейшие замыкания проявят себя. Подтверждением этому будет лампочка. Если лампочка загорится, значит, обмотки статора закорочены на массу и их ждет та же участь, что и на фото выше (сгоревшие обмотки).

В редукторных пускателях вместо обмоток используется статор с постоянными магнитами. Дизайн конечно хорош, но как всегда есть одно но качество исполнения. Известно, что наша автоконструкция и так не блещет качеством, а потому магниты, которые приклеены к статору, часто отваливаются и доставляют много хлопот.




На фото выше мы видим последствие когда один маг оторвался и отбил всех остальных, металлическое промежуточное кольцо тоже полностью разрушилось и пришло в негодность.

Я слышал много негативных отзывов от механиков о том, что магниты отваливаются. Хотелось бы, чтобы производитель уделил этой проблеме большое внимание, так как считаю конструкцию стартера удачной и еще один плюс, габариты меньше.

Оторванные магниты можно приклеить обратно, главное не перепутать полярность, иначе якорь будет вращаться в другую сторону.

Якорь также имеет обмотку и контактный коллектор, к которому крепятся графитовые щетки.




Так выглядят якоря, верхний относится к обычному стартеру, а нижний к редуктору.

Что может случиться с якорем.

Обмотка практически никогда не перегорает, бывают редкие случаи замыкания на массу. Короткое замыкание может произойти от смещения металлических пластин (основания якоря).

Откуда взялось смещение? Смещение плит произошло по нескольким причинам. Первая причина. Погнутый вал, то есть погнутый вал якоря, при вращении якоря касается статора. Вторая причина. Износ опорных втулок вала якоря, при этом якорь начинает болтаться и доходит до статора. И третья причина может заключаться в том, что что-то отвалилось и повредило якорь.

Проверить короткое замыкание можно так же, как и статор.




Если загорается лампочка, то якорь бракован.

При работе стартера графитовые щетки трутся о медный коллектор и оставляют на ламелях тонкий графитовый нагар, который плохо проводит электричество. От этого стартер может плохо работать. Также при износе щеток изнашивается и сам коллектор.




Если износ незначителен, то его можно зачистить мелкой наждачной бумагой и тогда с ламелей удалить медные натяги. На фото выше видно, как протерлись ламели на коллекторе, и натяг меди практически доходит до соседних ламелей. Это вмешательство можно очистить тонким полотном ножовки, а затем отшлифовать мелкой наждачной бумагой.




Но если ракушки на ламелях большие и наждачной бумагой их не исправить, то нужно стачивать на токарном станке.




Снимать нужно тонким слоем и с небольшой подачей, как ни вытягивай ламели из мест. После этой операции нужно обработать коллектор мелкой наждачной бумагой.

Бывает и так, что при разрушении щеток выламывается одна или несколько ламелей




При таком разрушении ламель можно загнуть на место и склеить клеем. Затем после обточки шлифуем мелкой наждачной бумагой. Это должно выглядеть примерно так.




Данный ремонт не гарантирует длительной эксплуатации и если позволяют средства лучше купить новый якорь.

Еще одной неисправностью может быть потеря контактов между обмоткой якоря и ламелями.




В областях, обозначенных зеленой рамкой, может произойти окисление и потеря контакта. Такие места можно вычислить тестером и пропаять. Работа конечно не из легких, но вполне выполнимая. Если этого не сделать, то стартер будет крутить слабо и нагрузка на него увеличится, а это приводит к поломке.

Следующее, на что обратим внимание, это щетки и щеткодержатель.

Щетки бывают двух типов: с радиальным прижимом и торцевые.




В процессе работы стартера щетки изнашиваются очень медленно и на их замену уходит много времени, но при низком качестве изготовления износ может быть быстрее. Допустимым размером щеток, при котором требуется их замена, считается 12 миллиметров, если меньше, то меняем.




Так же осматриваем, что бы там ни болталось, все было прикручено и наклепано.

Закончив с электрической частью, переходим к механической части стартера.

Следующим соперником для рассмотрения будет бендикс стартера.




Проверка этой детали происходит следующим образом. Поворачивая шестерню пальцами, бендикс должен свободно переходить в рабочее положение, без заеданий и перекосов. Далее шестерня должна вращаться только в одну сторону (свободно), а в другую — вместе с валом якоря. Если шестерня свободно крутится в обе стороны, или крутится с усилием в одну сторону, и свободно в другую, то бендикс в металлолом.

Не вижу смысла ремонтировать эту деталь, ибо ремонт будет не долговечным, да и стартер нужно будет разбирать заново, поэтому бендикс лучше сразу заменить на исправный или новый.

Далее хочу немного рассказать о опорных втулках. При работе стартера опорные втулки изнашиваются медленно, нарушая определенный зазор между статором и якорем. При большом износе их необходимо заменить. Как заменить втулки можно прочитать .

И последнее, о чем я хочу рассказать, это стартер-редуктор.

Редуктор — довольно прочный узел, если бы не это, кто-то додумался установить на некоторые стартеры пластиковую наружную шестерню. Использовать пластиковую шестерню в таком сильно нагруженном месте — большая ошибка. Именно эта шестеренка выходит из строя.




На фото видно как шестерня сломалась в нескольких местах.

После снятия шестерни все развалилось на множество частей.

Лечится легко, нужно купить новую металлическую шестерню.




На этом, пожалуй, я закончу эту статью. Мы подробно рассмотрели основные неисправности стартера, а также методы их устранения.

До новых публикаций.

Запуск двигателя на современном автомобиле осуществляется с помощью электростартера. Выход из строя данного устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае, если стоимость запчастей и работ не превышает цену нового. В любом случае сначала необходимо установить причины неисправности, это можно сделать, проанализировав их внешние проявления:

1. Холостой ход ротора свидетельствует о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии других признаков работы стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла или обрывом его обмотки.

В некоторых случаях неудачные попытки запуска двигателя вызваны низким зарядом аккумуляторной батареи. Обычно водители сталкиваются с такой проблемой зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Демонтаж устройства

Для этой операции требуется набор гаечных ключей и переносная лампа для освещения рабочей зоны. Порядок демонтажа стартера следующий:

1. Отсоедините аккумуляторную батарею.
2. На втягивающем реле отверните гайку на контактном штыре и снимите провод, соединяющий его с аккумулятором.
3. Отключите цепь управления.
4. Ключом «на 13» отвернуть три болта крепления стартера к блоку цилиндров.
5. Аккуратно снимите устройство с сиденья и, развернув его, вынесите из моторного отсека.




При снятии блока соблюдайте осторожность, чтобы не повредить близлежащую проводку.

Диагностика неисправностей и разборка механизма

Вынутый из моторного отсека стартер необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

1. Снимаем втягивающее реле с корпуса стартера и, отвернув стягивающие винты, разбираем его на составные части. При осмотре особое внимание обращают на латунные контактные группы, обгорание которых может привести к выходу из строя механизма.
2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительный износ гусениц и износ карбоновых деталей — частая причина выхода из строя стартера.
3. Целостность обмотки ротора проверяется с помощью мультиметра, установленного в режим измерения сопротивления.
4. Обгонная муфта проверяется вручную; исправное устройство допускает только одностороннее вращение.




После установления причины выхода из строя электростартера следует озаботиться приобретением необходимых запасных частей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справиться с подгоранием контактов на втягивающем реле, достаточно отшлифовать их мелкой наждачной бумагой. Контактные кольца также чистятся и полируются при замене щеток. Остальные неисправности устраняются заменой вышедших из строя деталей или узлов.




Стартеры ВАЗ 2109 отличаются высокой надежностью и долговечностью. Но со временем они тоже выходят из строя. И теперь машина не заводится, создавая непредвиденные проблемы владельцу. Хотя опытный водитель по звуку работающего стартера может определить надвигающуюся поломку. И гораздо проще и дешевле выполнить профилактику, чем устранять серьезную поломку.

Так как он легко снимается с автомобиля и отличается простой разборкой, то можно ремонтировать ВАЗ 2109начни сам.

Устройство и принцип работы

Прежде чем приступить к демонтажу стартера, следует ознакомиться с его устройством. Тогда по поведению устройства при запуске двигателя можно будет предположить возможные неисправности. Стартер ВАЗ 2109 состоит из следующих узлов:

• электродвигатель, на который подается постоянный ток через 4 щетки;
• Муфта свободного хода с шестерней, приводящей в движение маховик двигателя;
• Тяговое реле необходимо для выключения сцепления с шестерней при включении электроприбора.

Кроме того, автолюбителю следует знать о наличии втулок, благодаря которым ротор, муфта и шестерня легко вращаются. Одна из втулок находится внутри стартера, а другая втулка находится в картере сцепления.

Принцип действия стартера основан на преобразовании электрического сигнала во вращательное движение ведущей шестерни. Щетки передают электрический ток на полюса электродвигателя. При этом сцепление выдвигается, и шестерня соединяется с ободом маховика. Для запуска двигателя требуется легкое и быстрое вращение стартера. После запуска двигателя муфта стартера возвращается в исходное положение.

Популярные неисправности

Начать диагностику стартера необходимо с его работы на автомобиле. После снятия с автомобиля некоторые неисправности выявить сложно. Признаками неисправности являются:

• необычный шум при запуске двигателя,
• медленное вращение стартера или его отсутствие,
• стартер крутится, но нет зацепления шестерни с венцом маховика,
• стартер крутится с маховик, а затем зацепление разрывается,
• при повороте ключа стартер не подает признаков «жизни».

В каждом случае нужно как минимум заглянуть под капот, возможно проблема в плохом контакте электрических клемм и разъемов. Обратите внимание на состояние аккумулятора.

Доступные варианты диагностики

Тестер с вольтметром или нагрузочной вилкой поможет провести предварительную диагностику. Удобно использовать цифровые вольтметры, которые вставляются в гнездо прикуривателя. В этом случае вам не придется просить помощи у соседа или друга.

1. Клеммы аккумулятора подключаются к соответствующим полюсам измерительных приборов (тестер, нагрузочная вилка). Один из рабочих контролирует показания прибора. В это время водитель должен находиться за рулем автомобиля. В целях безопасности установите коробку передач в нейтральное положение и затяните ручку стояночного тормоза.
2. Итак, после подключения измерительного прибора вольтметр покажет напряжение в сети. При исправном аккумуляторе показания колеблются от 11 до 13 В. Затем поворотом ключа зажигания водитель включает стартер. В этот момент важно измерить напряжение. Если при пуске бортовая система теряет 1-2 В, то стартер не оказывает лишнего сопротивления. А когда показания падают в 2 раза, то автолюбители говорят, что стартер «берет верх». Изношенные щетки или втулки могут быть проблемой.
3. Сняв стартер, можно проверить работу тягового реле. Для этого на клеммы на корпусе реле подается напряжение 12 В от аккумуляторной батареи. Если муфта свободного хода перемещается в передней крышке с окном, реле исправно. В случае выхода из строя придется искать новое тяговое реле.

Разборка

В некоторых случаях ремонт стартера ВАЗ 2109 можно производить только после снятия и разборки. Владельцам ВАЗ 2109 могут позавидовать многие любители иномарок.. Ведь снять деталь с отечественного автомобиля можно за считанные минуты. Для успешной работы вам понадобится смотровая яма, эстакада или подъемник. Вам нужно положить связку ключей рядом с автомобилем.

1. В первую очередь автомобиль фиксируется стояночным тормозом или включением первой передачи коробки передач.
2. С вывода аккумулятора снимается минусовая клемма для обесточивания бортовой сети.
3. Разъем с проводом отсоединен от выхода тягового реле стартера.
4. С контактного болта реле откручивается гайка крепления, снимается провод.
5. При наличии защиты картера двигателя ее необходимо демонтировать. Для этого поочередно откручиваем болты крепления.
6. Две гайки крепления стартера откручиваются автомобилистом в нижней части моторного отсека. А третью гайку сверху удобнее откручивать.
7. Когда все болты крепления сняты и электрические провода отсоединены, стартер снимается с картера сцепления.

Теперь необходимо очистить снятое устройство от грязи перед предстоящей разборкой.

Последовательность разборки

Процесс разборки стартера ВАЗ 2109 происходит в несколько этапов. Возможно, удастся найти поломку на самом первом этапе. Тогда вы сможете сэкономить и время, и деньги.

Снятие и проверка щеток

Первым делом необходимо оценить состояние щеток. Они являются наиболее распространенной причиной отказа стартера.

1. Сначала нужно открутить два винта крепления защитной крышки. Крышка легко снимается.
2. С помощью отвертки снимают стопорное кольцо и прокладки с вала.
3. Теперь очередь двух гаек рулевой тяги. Крышку можно снять со стороны коллектора.
4. Осталось сжать отверткой пружины и вынуть неизолированные щетки из держателя.

Для измерения высоты щеток вам понадобится штангенциркуль или линейка. Если щетки высотой менее 12 мм, их необходимо заменить. Также не допускается наличие трещин и сколов на рабочей поверхности.

Снятие и проверка якоря

Если щетки исправны, придется дополнительно разбирать стартер.

• В первую очередь необходимо снять корпус вместе со статором. На якоре осмотрите коллектор и проверьте целостность обмотки. При наличии большого нагара или поломки на коллекторе необходимо зачистить проблемные места с помощью мелкозернистой наждачной бумаги.
• Обмотки якоря и статора проверяют на пробой омметром.

Снятие обгонной муфты

Чтобы добраться до обгонной муфты, необходимо снять якорь с передней крышки.

1. Для этого необходимо снять стопорное кольцо возле муфты свободного хода, а затем стопорное кольцо.
2. Теперь пластиковый упор рычага снят, а анкер вынут.
3. Далее с вала снимается промежуточная опора.
4. Состояние зубьев шестерни можно определить путем визуального осмотра. Если обгонная муфта неисправна, ее следует заменить.

Демонтаж тягового реле

Тяговое реле необходимо заменить, если обгонная муфта не выдвигается при подаче напряжения на клеммы. Некоторые модели стартеров оснащены разборными реле, но лучше заменить весь узел.

• Чтобы снять тяговое реле, открутите два винта спереди.
• Теперь, подняв реле, необходимо отсоединить якорь от рычага.
• После этого реле вынимается из корпуса вместе с якорем и пружиной.

Снятие втулок

Повышенный износ втулок часто является причиной заедания при вращении стартера. Их изготавливают из таких металлов, как медь, бронза или латунь, поэтому они раньше выходят из строя при контакте со стальными деталями.

• Стартер ВАЗ 2109 имеет одну втулку в задней крышке, а вторая втулка установлена ​​в картере сцепления. Дефекты определяются визуальным осмотром. Наличие трещин, сколов, задиров, раковин, а также повышенный износ не допускаются. Также можно определить «выработку» втулок по люфту, который ощущается при поперечном движении вала стартера.
• Заднюю втулку рекомендуется заменять вместе с крышкой. Однако переднюю втулку в картере сцепления можно снять с помощью метчика подходящего размера. Для этого метчик закручивается (как будто нарезается резьба), и когда он упрется в дно отверстия, гильза начнет выходить наружу.
• Перед установкой новой втулки смажьте внутреннюю поверхность детали моторным маслом.

Сборка

Когда все обнаруженные неисправности детали устранены, остается собрать электроприбор.

• Но перед сборкой все детали стартера следует очистить от графита и пыли. Иногда простая очистка от внутренних загрязнений дает механизму вторую жизнь.
• Трущиеся детали можно смазывать специальным составом типа «Лита» или моторным маслом. Важно, чтобы поверхность была чистой и сухой.
• Процесс сборки не доставит особых хлопот. Разве что установка щеток может немного замедлить работу.
• Собранный стартер устанавливается и закрепляется на месте, к нему подводятся электрические провода.
• Завершающим этапом будет подключение аккумулятора и пробный запуск двигателя.

Иногда попытки починить стартер не приводят к желаемому результату. Ведь автомобилист, как и обычный человек, может ошибаться в простых ситуациях. Тогда на помощь придут мастера специализированных сервисов.

Оснащены диагностическим оборудованием, которое позволит быстро найти причину неисправности. Однако в большинстве случаев отремонтировать ВАЗ 2109 удастся. стартер самостоятельно.

Стартер — неотъемлемая часть автомобиля, позволяющая завести автомобиль. В противном случае вам пришлось бы постоянно подталкивать машину для запуска. К сожалению, как и любая другая деталь, стартер рано или поздно выходит из строя. Кто-то сразу бежит в автомагазин и покупает новый, но зачастую это лишняя трата денег, ведь стартер изнашивается не всегда целиком, а частично. Например, большая часть проблем связана с электромагнитным реле, которое легко заменить, и вы сэкономите деньги. Есть даже бесплатная возможность починить реле; вам понадобится кожа и отвертка. Разбираешь реле, чистишь пятаки, собираешь и ставишь обратно. Этот способ помогает при окислении — вы их почистили и дали нормально течь току без перебоев. В сегодняшней статье мы подробно рассмотрим порядок разборки, сборки стартера, поговорим о проверке, и обязательно разберемся с очисткой контактов и предотвращением залипания.

Внимание!
При ремонте Вам помогут следующие инструменты: накидные головки, рукоятка (удлинитель), отвертки, набор ключей, мелкозернистая кожа.

На большинстве российских переднеприводных автомобилей стартер расположен одинаково — вставляется в картер сцепления и входит в зацепление с маховиком. Картер расположен в нижней части автомобиля вместе с компонентом коробки передач. Ниже фото (вид автомобиля сверху), стрелкой указан стартер — обратите внимание на цвет.

Когда требуется ремонт стартера?

При проблемах с запуском автомобиля:

• при повороте ключа слышны только щелчки, больше ничего не происходит — машина не заводится;
• двигатель не хочет заводиться (ключ поворачивается, двигатель крутится, крутится и через 5-10 секунд машина заводится)
• в двигателе автомобиля слышен стук от поворота ключа, значит износились втулки у стартера и вал немного перекошен, вал не входит нормально в маховик, а бьет.

Внимание!
Для проверки нужны провода (на плюс и минус) и аккумулятор (устанавливается на автомобиль). Смотрите видео по ссылке ниже:

Если в результате проверки стартер исправен, обратите внимание на аккумулятор (зарядите его в обязательном порядке), на замок зажигания, а точнее на контактную группу замка (подробности по снятию и осмотру смотрите в статье: «Замена замка зажигания на ВАЗ»). Не оставляйте без внимания реле включения стартера (не путайте с электромагнитным реле, не путайте). , Для проверки и замены читайте мануал: «Замена реле стартера на автомобиле»). Мы перечислили основные узлы пускового механизма.

Ремонт стартера на ВАЗ 2108-ВАЗ 21099

Внимание!
На автомобилях семейства Самара применялись разные стартеры, в зависимости от времени и года их существования. Первый имеет маркировку «426.3708» (разбираем в этой статье), второй — «5712.3708», а третий — «29.3708». Первый и третий стартеры похожи друг на друга и разбираются они практически одинаково, только у них разные коллекторы и приводные рычаги. Второй стартер другой: он компактнее, состоит почти из тех же деталей, но ремонт по аналогии с 1-м и 2-м может не получиться без понимания принципа работы этого механизма.

Разборка

1) В начале эксплуатации снять непосредственно с автомобиля, а поможет подготовленная нами инструкция из статьи: «Замена стартера на ВАЗ» — процесс подробно описан, поможет Вы без проблем справитесь с задачей.

Внимание!
Пускатели снимаются одинаково независимо от маркировки!

2) Берем гаечный ключ или накидку с воротком и откручиваем гайку клеммы обмотки статора (она ближе к корпусу и обозначена красной стрелкой на первом фото ниже, а синей стрелкой показано прежнее расположение ). Затем скидываем клемму вывода обмотки статора, затем с обратной стороны, поворачивая стартер, откручиваем два винта крепления втягивающего реле и тянем. Аккуратно выньте из отверстия (фото 3) и отцепите концевую часть (называется анкер и обозначена красной стрелкой) от рычага, в который входит анкер. Якорь можно и не снимать с вас, так как если он не выйдет из зацепления с рычагом, а вы потянете за реле, то реле само отключится, а якорь останется внутри. В аналогичной ситуации возьмитесь за него рукой и снимите, расцепив. Если якорь все-таки вышел вместе с реле, то потяните его рукой и отсоедините. Снимите пружину и уплотнительное кольцо (фото 4). В случае деформаций и порванных деталей это кольцо заменяется новым.

3) Найдите кусок трубы подходящего диаметра, чтобы сбить стопорное кольцо со стопорного кольца. Присоедините трубу к стопорному кольцу (фото 1) и ударами молотка сбейте ее (стрелкой на фото 2 указано сбитое, а под ним стопорное кольцо, указанное красной стрелкой). Снимите стопорное кольцо и стопорное кольцо, проведя по валу (фото 3). Далее снимаем защитный кожух вала, открутив отверткой два винта крепления (фото 4).

4) Снимите стопорное кольцо, подцепив его отверткой или острыми пассатижами, как показано на фото 1. Теперь вы найдете необходимые для регулировки шайбы, так что сразу отложите их в сторону и не теряйте. Откручиваем две гайки крепления крышки (на фото 2 крышка с синей стрелкой, а гайки красные) и снимаем ее. Затем, взяв в руки отвертку, сжать ею пружины обеих изолированных щеток (одна из пружин указана стрелкой и ее визуальное сжатие показано на фото 3) и вынуть изолированные щетки из щеткодержателя. Снимите щеткодержатель со стартера (фото 4).

Внимание!
К выводам обмоток статора припаяны 2 изолированные щетки (обозначены буквой «А»), поэтому необходимо сжать и отсоединить от них две пружины. В противном случае вы просто оторвете кисти. Также имеются неизолированные щетки на щеткодержателях, обозначенные буквой «В».

5) Далее возьмитесь рукой за корпус статора (фото 1 с красной стрелкой) и снимите его. Снимите пластиковый стопор рычага (фото 2) вручную (будьте осторожны — он довольно хрупкий). Снимите анкер вдоль крышки, потянув ее рукой, как на фото 3. Снимите промежуточную опору с вала (фото 4), потянув за нее.

6) Вместе с якорем был снят привод стартера — откладываем его в сторону и берем привод отдельно. Снимите верхнее стопорное кольцо плоскогубцами (фото 1), затем снимите с привода шайбу (фото 2), упорную шайбу (см. фото 3) и муфту вместе с рычагом (фото 4). Осталось снять упорное кольцо.

7) Приступаем к разборке втягивающего реле. Если вы уверены, что он у вас исправен, то разбирать его не стоит. Однако в большинстве случаев проблема именно в нем (щелкает стартер). , Открутите в начале два винта (фото 1 с красными стрелками) и две гайки (синие стрелки). Возьмите паяльник и отсоедините им оба вывода обмотки от выводов реле (иначе крышку не снимайте). Снимите крышку (фото 3) и снимите контактную пластину (фото 4).

Внимание!
Болты на фото 3 называются десятицентовиками; чтобы их снять, достаточно их открутить как на нижнем фото. На болтах и ​​пластине не должно быть следов окисления, следов ржавчины и сильно въевшейся грязи — одним словом, они должны быть чистыми. Если после зачистки пластины и болтов результата не произошло, то скорее всего реле нуждается в замене.

8) Разбираем пластину: отверткой поддеваем пружину и снимаем ее (фото 1), снимаем пассатижами маленькое стопорное кольцо (фото 2) и за ним все остальное до изолирующей шайбы (фото 3). Снимаем пластину (фото 4) и все детали, пока не останется один стержень. Главное помнить последовательность своих действий и порядок деталей. Рекомендуем снимать процесс на видео, тогда вы не запутаетесь при переустановке.

Сборка

1. Собрать реле, надев крышку и припаяв выводы обмотки к контактам (фото 1). После пайки смажьте детали моторным маслом в местах, указанных стрелками на фото. Смажьте втулки с фото №3.

2. Когда дойдете до установки крышки и наденете ее, закрепив гайками, приступайте к установке регулировочных шайб. Этими шайбами ​​выбирают осевой зазор на валу якоря стартера (он не должен быть более 0,5 мм, следите за этим и при необходимости уменьшайте или, наоборот, увеличивайте количество регулировочных). Приступайте к сборке, и когда дойдете до установки пластиковой опоры (синяя стрелка на фото 3) на рычаг (красный), установите ее выступом к краю. Обязательно проверьте, чтобы обе шпильки проходили через изоляционные трубки (фото 4).

Внимание!
После установки якоря следуйте наконечнику — он должен быть направлен вниз и войдите в заднюю муфту с помощью рычага.

Поиск и устранение неисправностей деталей стартера

Примечание!
Поиск и устранение неисправностей — популярное название проверки деталей на наличие дефектов.

1. Очистить снятые детали от налипшей грязи и проверить статор на работоспособность с помощью контрольной (контрольной лампы) на 220 вольт или мегаомметром. Подключаем контакты лампы: один к выводу обмотки статора (фото ниже), а второй к корпусу. Свет горит? — повреждена изоляция проводки. Выполните эту процедуру со всеми выводами. Если вы используете мегомметр, сопротивление должно быть не менее 10 кОм. Поврежденную обмотку необходимо заменить.

2. Переходим к проверке якоря: осматриваем якорь, в первую очередь обращаем внимание на коллектор (фото 1). При наличии грязи, царапин, разного рода царапин зачищаем мелкозернистой наждачной бумагой. А если вы видите, что слюда выступает между пластинами коллектора или она очень грубая и кожа не справляется, то обточите коллектор на токарном станке. Далее переходим к валу якоря (фото 2), на нем вы скорее всего найдете желтый налет от подшипника. Отшлифуйте и заодно проверьте шлицы и цапфы (указаны стрелками), на которых не должно быть задиров, забоин и т. п. В противном случае анкер подлежит замене. Проверьте припайку выводов обмотки якоря к пластинам коллектора (фото 3), все должно хорошо держаться и не отслаиваться. Диаметр обмотки на концах не должен превышать диаметр пакета железа якоря. По описанному выше принципу проверяют якорь, проверив: 1 контакт подключается к пластине коллектора, а другой к сердечнику. Лампа горит? — пластины либо ударяются о землю, либо обмотка замыкается, меняем якорь. См. фото 4 для схемы подключения.

3. Провернуть вручную ведущую шестерню в обе стороны — она ​​должна свободно и без заеданий вращаться только в одном (по часовой стрелке) направлении. Если он вращается в обоих направлениях, замените привод. Проверив привод, ставим его на место (фото 2) и перемещаем по валу — без заеданий и задержек. Отшлифуйте любые неровности.

4. Осмотреть втулку в картере сцепления — снять метчиком подходящего диаметра. Обрываем нить и выводим. На фото 1 расположение рукава.). Его следует удалять только при наличии любого дефекта. Переходим к проверке щеткодержателя: щетки при износе теряют высоту, и если она меньше 12 мм, то эту щетку необходимо заменить (фото 2). Обязательно обратите внимание на движение кистей и держателей (фото 3) — они должны прочно фиксировать щетки. Используйте контрольную лампу, чтобы убедиться, что ваши щетки не замкнуты на землю. На фото 4 схема подключения управления.

5. И наконец, проверьте втягивающее реле и то, как пружины прижимают щетки. Ставим на место щеткодержатель (фото 1) и фиксируем щетки пружинами. С помощью динамометра или на ощупь определите усилие, с которым пружины отрываются от щеток (необходимо в районе 0,9-1,1 кг). Подключите омметр к реле и измерьте сопротивление: один контакт к массе, а второй к удерживающей обмотке первой (см. фото 2 и желтую линию, прибор должен выдать 0,725-0,79).5 Ом), а затем на втягивающую обмотку (фото 2 и красная линия, прибор должен показать значение в районе 0,52–0,59 Ом). Проверку проводим в теплом месте (от +15 до +25°С), иначе показания могут отличаться.

Дополнительное видео

Качественные советы и подробная информация по разборке стартера на примере ремонта бендикса в видео ниже, приятного просмотра:

Внимание!
Прикрепляем ссылку на видео по очистке пятаков от окисления:

Этому может быть несколько причин. Первым делом нужно посмотреть на заряд батареи. Ведь наиболее вероятной причиной является именно плохой его заряд, который зависит от работы электросистем автомобиля и, особенно, от исправности стартера, читаем:

Ну и для того, чтобы определить необходимость ремонта стартер ваз 2106, нужно знать возможные причины поломки.

Пусковое устройство ВАЗ 2106.




1. передняя крышка
2. герметик
3. обгонная муфта с ведущей шестерней
4. приводной рычаг
5. раздел
6. рулевая тяга
7. тяговое реле стартера
8. регулировочные шайбы
9. крышка вала якоря
10. Стопорная шайба
11. задняя крышка стартера
12. держатель щетки
13. корпус со статором
14. Анкер стартера
15. ось привода рычага
16. стопорное кольцо
17. уплотнительное кольцо
18. Стопорное кольцо хода шестерни

Наиболее распространенные неисправности.



В целом стартер, устанавливаемый на ВАЗ 2106, мало чем отличается от стандартных моделей стартеров. Поэтому основные проблемы у них также практически одинаковы. Вот список поломок стартера, с которыми часто сталкиваются автолюбители:

1. Не работает втягивающее реле и якорь при включении стартера.

• ослабление затяжки наконечников, так как заряд батареи на нуле;
• короткое замыкание в катушке реле или замыкание на массу,
• заедание якоря в реле,
• обрыв провода в реле.

Решение состоит в том, чтобы зачистить окисленные наконечники выводов или проводов аккумулятора.

2. Если включить стартер, втягивающее реле сработает исправно, а якорь будет вращаться очень медленно или вообще не будет вращения.

Это может произойти из-за:

• почти разряженного аккумулятора;
• возможен обрыв провода в реле или обрыв катушки реле;
• затворов в коллекторе, а именно между его пластинами;
• окисление выводов или проводов аккумуляторной батареи.

Решение — проверить износ щеток и затяжку болтов на реле.

3. При работе стартера якорь вращается, но не вращает коленчатый вал.

В такой ситуации следует проверить буферную пружину и муфту свободного хода – возможно, она пробуксовывает или неисправен рычаг ее включения.

4. После запуска автомобиля стартер все равно продолжает работать.

В этом случае следует посмотреть, не заклинило ли втягивающее реле или рычаг привода, возможно, слиплись контакты реле, проверить работу возвратной пружины на замке зажигания и посмотреть, не перекошен ли сам стартер.

5. Сильный шум при запуске.

Причиной этого шума могут быть сломанные зубья на шестерне и сильный износ втулок. Проверьте саму опору стартера.

Ремонт стартера ВАЗ 2106, инструкция.

Для начала втягивающий стартер необходимо снять, очистить от всевозможной грязи, разобрать и промыть все механизмы. После промывки детали необходимо хорошо просушить. Затем начинаем проводить детальный осмотр и замеры.

Вооружившись наждаком, устраняем все задиры на движущихся пусковых механизмах. Если износ все-таки можно устранить, то используют установку регулировочных шайб или накатку. Хотя лучше, конечно, заменить изношенные детали.

Заменяем плохую изоляцию и коллекторы. Если пластины коллектора изношены, то его тоже следует заменить, если нет, то его можно оставить в покое.

Если резьба повреждена, ее можно подлатать, установив отвертку или просто сделать новую резьбу.

Проверяем втулки стартера ВАЗ 2106 на износ и повреждения. Делаем это, измеряя зазор между валками, который не должен быть больше 0,2 мм.

Также следует проверить обмотку. Для этого разбираем корпус стартера и снимаем винты с клеммами крепления проушин. Снимаем катушки, хорошо просушиваем и пропитываем изолирующим лаком. Любая поврежденная изоляция должна быть заменена новой. Если находим окисленные контакты, чистим их.

После полной проверки и ремонта стартера ВАЗ 2106 , , последний следует собрать в обратном порядке. Также рекомендую ознакомиться с моей статьей под заголовком: « ».

Стартер на Москвич-408 412 | купить в Автоклассике.

Я согласен с пользовательским соглашением

Я согласен получать новости

• отремонтированный
• новый
• использовал
• нет

нет

Стартер Москвич 412

412-3708010

ЦЕНА

$ 98,46 Купить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body ²⁶
• Пол тела ²
• Крышки люка и ковры напольного ветра ²
• Windshield и заднее стекло ²
• Windshield и заднее стекло ²
• Windshield и заднее стекло ²
• Windshield и заднее стекло ²
• и заднее стекло. 412  ¹
• Передняя часть кузова ¹
• Приборная панель ¹
• Задняя часть тела ¹
• Задняя часть тела ¹
• Передняя дверь ⁵
• .
• Ключи блокировки ручки и крышки багажника  ¹
• АКСЕССУАРЫ  ³
• Детали кузова  ¹
• Орнамент, бренд, декоративная 9 надпись и накладки1259 2
• Hood, wings, radiator case  ¹⁰
• Hood and fittings  ²
• Front and rear wings  ⁴
• Brightwork  ⁴
• Windshield and rear window  ¹
• Engine  ³²
• Двигатель ¹⁸
• Двигатель, Assy ²
• монтаж двигателя ¹
• . 1259 1
• Distribution shaft  ⁶
• Oil pump suction manifold and oil pump of engine  ¹
• Secondary oil filter  ²
• Gas distribution mechanism  ²
• FUEL SYSTEM  ⁸
• Gas бак ²
• Газовый насос ²
• Карбюратор ³
• Детали карбюратора ¹
• 92 СИСТЕМА ОХЛАЖДЕНИЯ 6
• Cooling system pipelines, hoses and thermostat  ⁴
• Propeller pump of cooling system  ²
• Transmission  ¹⁰
• Clutch  ⁵
• Clutch gear  ²
• Clutch release drive  ³
• Коробка передач ²
• Механизм управления коробкой передач ¹
• Механизм управления четырехступенчатой ​​коробкой передач ¹
• Карданная передача ¹
• Карданный вал и карданные шарниры ¹
• Задний мост ¹
• Бортовая передача и дифференциал заднего моста ¹
4 Редуктор на рычаге переключения передач

4 Кузов Москвич 412 ¹

• Ходовая часть ¹²
• Рама, бамперы и брызговики двигателя ¹
• Поперечная балка рамы №2 1
  0
• Подвеска ⁷
• Передняя подвеска, Assy ¹
• Пружина, рулевое суть и рычаги передней подвески ⁴
• Стабилизатор. ось ⁴
• Поворотные рычаги и рулевые тяги ⁴
• Механизмы управления
  ⁷
• Рулевое управление ¹
• РУЛЕВОЕ УПРАВЛЕНИЕ1259 1
• Brakes  ⁶
• Front wheel brake  ²
• Rear wheel breaking cylinder  ¹
• Brake master cylinder  ¹
• Brake hydraulic drive high pressure line  ²
• Electrical
  equipment ²⁷
• Электрооборудование ²⁰
• Генератор в сборе ²
• Блок управления напряжением ¹
• Замок зажигания ¹
• Ignition coil, plug and wires  ²
• Starter  ¹
• Head lamp  ³
• Cowl lamp  ¹
• Rear signal lantern  ²
• Fuse box  ¹
• Схема подключения ⁴
• Переключатель указателей поворота ²
• Приборы и датчики ¹
• Комбинации приборов ¹
RAD EQUIO ^{259 6}
• РАДИООБОРУДОВАНИЕ  ⁶
• _{Детали по запросу}
• _{документация}

有 温泉 有 馬グランド ホテル ・ 公式 サイト 【最低 価格 保証 ｜ 旅館

有 馬 有 馬グランド ホテル 公式 サイト 【最低 保証】 ｜ 旅館 旅館 旅館 旅館 空室検索

《9月限定》クーポン利用でお得！

1 予約につき5,000円お得な
宿泊プランをご用意しました。
【1日10室限定】


詳細はこちら

兵庫県民割でお得な日帰りプラン(45%OFF)

県民割の条件を満たしている方は
お一人様5,000円引きいたします。
【お日にち限定】


詳細はこちら

あんしん巣ごもりプラン

夕食、朝食共にお部屋でごゆっくりとお召し上がりいただけます。

詳細はこちら

名門と名泉を満喫するゴルフ旅

ここでしか体験のできないプレミアムなゴルフ旅プラン

詳細はこちら

カスタム会席

100種類のメニューからつくるあなただけの会席料理

詳細はこちら

【エステ・アロマ】CAZE SPA・公式HPシーズン特別割引

日曜～木曜日限定で人気のアロマボディをお得にご利用いただけます。

詳細はこちら

【エステ・アロマ】


CAAZE SPA・公式HP
シーズン特別割引

日曜～木曜日限定で人気のアロマボディを
お得にご利用いただけます。

60分	通常価格 17 600 йен → 特別価格 16 500 йен（税込）
90 分	通常価格 25 300 йен → 特別価格 22 500 йен（税込）

.

今年一番の思い出を作りを！愛犬流しそうめん開催！

昨年夏に開催して大人気の『愛犬流しそうめん』、 今年は大好評につき９月３０日まで期間を延長して開催いたします。

詳細はこちら

バラ風呂

毎週水曜日はバラ風呂。「女性浴場 沙の湯」ホワイトイオン露天風呂にてご用意いす0た0た0た0た0た

詳細はこちら

毎週水曜日はバラ風呂

「女性浴場沙の湯」ホワイトイオン露天風呂にてご用意いたします。 超音波 の な 泡 が 作る やわらか な 乳白 色 の 湯 に な バラ の 芳香 、 大量 の で この 上 リラックス を 体感 て いただけ ます。。。。

Номер телефона	毎週水曜日 ※都合により日程を変更する場合がございます
ご利用時間	12:00 — 22:30

• ベストレート（最低価格）保証
  当サイトからのご予約が最もお得です

唯一 無二 有馬 で 、 、


かけがえ の 一 日 を。

六甲 雄大 な 自然 囲ま れ 、

六甲 雄大 な 自然 囲ま れ 、
四季 折々 の 表情 を ことができる 有 馬。。。 日本 泉 泉 表情 表情 に に に に に に に に選ば れる
温泉 効能 豊か で 、 、
かつて 太閤 秀吉 も
湯治 に 訪れ た さ れ て い ます。
また 摂津 ・ 播磨 但 馬 ・ ・ 淡路
また 摂津 ・ ・ 馬 ・ 丹波 淡路 淡路
0036 から なる
兵庫 国 の の 中心 に
位置 その 地 は 、
各地 から の 味覚 集まる 集まる
食 宝庫 でもあり ます ます
そこ すべて 揃う の 場所 場所 ます ます ます ます ます ます 場所 場所 場所 場所 場所 場所 場所 場所 場所 場所 場所に しかない と と
最幸 おもてなし で 、 、
すべて お 客 様 の すべて の 一 日 を 、
かけがえ ない 一 へ と 誘い ます

別墅 銀泉 露天 風 呂付き 貴賓 室 室

別墅 柔の 間 和 洋室

中央館 庭側 和 洋室

北館 和 室

中央館 風 ツイン

千差万別のお部屋で


百人百様の
ご要望に対応

お二人でも、ご家族でも、
団体でも、そしてお一人でも。
和室から和洋室、洋室、
露天風呂付客室 まで 、
お 様 の 多様 な ご 要望 に に
お応え さまざま な な
タイプ お 部屋 を
ご し て ます。

兵庫 五国 の を 、 、


お 好き な スタイル で

兵庫 五国 の 恵み

兵庫 の 恵み

兵庫 の 恵み

摂津 播磨 ・ 但 馬 ・ 丹波 ・
淡路 なる 兵庫 県。
その 中心 位置 する 有馬 、 、
食 宝庫。
なひとときに花を添えます。

展望 大 浴苑 雲海

ゆらり 紗 の 湯

ゆらり の 湯 湯

アクアテラス

プライベートスパ

金泉 と が が


体 心 を を
解きほぐす

太閤 秀吉 をはじめ 、
多く 偉人 たち を
癒やし き き た 温泉。
療養 効果 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ 優れ泉」を、
四季折々の表情を見せる
六甲の自然とともに
ご堪能いただけます。

有 馬 随一 会議場 が が


新しい 旅 の を 開く 開く

森羅

森羅

多様 会議 ・ 宴

最大 〇〇 名 規模 の の
大型 をはじめ 、 、
大小さまざま な
会議 ・ 宴会場 を 完備。
セミナー 学会 に 各 イベント ︙ ︙ ︙。

コミュニケーションの
スタイルがあります。

ガーデン プール

ロビー ラウンジ ルシェッロ

ガーデン プール

ドッグ ・ アップ ・ ヴィラ

バーベキュー 会場

他にはない体験が


かけがえのない思い出に

お子様に人気のプールから
. 一日をかけがえのない
一日へと誘います。

.ます。


この世に生をうけたときから、
人生を終えるときまで。
一期一会の日々に、ずっと寄り添い続ける。
そして、人生を振り返ったときに、
いい思い出とともにいつもある。
みなさまにとってそんなホテル であれる 、 、
私たち 今日 今日 も 最幸 の おもてなし で
お迎え ます。。

有 馬グランド の 想い

大阪 ・ 京都 駅 から は 高速 バス で 40 分。。
三宮 は は 30 分 程度 で い ただけ ます。
また 伊丹 空港 や 神戸 空港 から も で で で で で で で で で で で で で で で タクシー タクシー 旅行 ご ご快適です。

【夕朝食｜お部屋食確約】旬菜会席｜黒毛和牛と旬の味覚をご堪能

ご予約はこちら

【巣ごもり プラン】 夕朝 お 部屋 食 で 更に グレード！ 特選 お造り と 神戸 牛陶板 焼き の 特選 会

ご予約はこちら

【あんしん巣ごもりプラン】露天風呂付き夕朝お部屋食｜厳選懐石　≪クラブフロア≫ 90 03

ご予約はこちら

.0003

ご予約はこちら

ＫＡＩＳＥＫＩ｜石窯で絶妙な火入れの牛フィレ肉をメインに【ダイニング時分時】

ご予約はこちら

ダイニング時分時｜音や香りも愉めるライブ感溢れる本格串揚げコース

ご予約はこちら

ベストレート （最低）） 保証

有 ホテル の ご 予約 は 、 当 当 公式 ページ から の 予約 が お得 は。。 当 当 公式 ページ から の 予約 一番 お得 です。。。 当 当 ホーム ページ の ご が 一番 です。。

申込み 時点 他社 インターネット サイト より も お得 な 料金 である こと を し ます。。

有 馬グランド 公式 サイト へ ご 予約 ください。
ご 予約 24 時間 以内 に 同一 ホテル 、 宿泊、日程で
より 料金 が みつかっ た 場合 、 当館 予約 係 まで 申し出 ください。
お 申し出 内容 確認 し 、 さ れ た 場合 ご 宿泊 料金 を を を を を を を を を を を を を を を を を を を を を を を を を を を を を 料金 料金 料金 同料金 同料金 同料金 同料金 同料金 同料金 同料金 同料金 同料金 同料金 同料金 同料金こと を 保証 いたし。。

ベストレート 保証 条件

ベストレート を 保証 する に あたり 、 下記 の 条件 満たす 必要 が ます。。 に に あたり 、 下記 条件 を 満たす 必要 ござい ます。。 に に あたり 、 下記 条件 を 満たす 必要 ござい ます。。 に に に あたり 下記 の を 満たす 必要 ござい ます。。。 に に あたり 、 の 条件 満たす 必要 が ます。。。 に に に あたり 下記 の 条件 満たす 必要 ござい ます。。

1. 有 ホテル 公式 の 予約 予約 こと こと こと こと こと こと こと 予約 予約 予約 予約
2. 同一ホテル
3. 同一宿泊日（到着日・出発日）
4. 同一宿泊プラン
5. 同一宿泊人数（お子様は除く）
6. 同一お部屋タイプ
7. 同一精算方法
8. 同一サービス、販売条件、キャンセル条件

ベストレート 対象 外 外

ベストレート 保証 に あたり 、 下記 の は 比較 対象 から 除外 せ て ます。
予めご了承願います。

1. 法人契約料金など、一般には公示されていない料金 9004
2. 特定の会員組織を対象とした料金
3. 宿泊以外の施設利用や交通機関、食事などを伴うパッケージ料金
4. ポイントや金券等の付与された特典を割引とみなした料金
5. 旅行業者による販売（手配旅行等）など販売金額をホテルが関与できない料金
6. クーポン券、バウチャー、クレジットカードなどによる前払いを条件とした料金

お問い合わせはこちら

有馬グランドホテル・予約係 (9:00～21:00) 078-900

ВАЗ 2106 отзывы технические характеристики, цены

описание цены пробег варианты фото

Это поколение ВАЗ 2106 выпускалось с января 1976 года по январь 2006 года. Мы можем предоставить информацию о 4 модификациях этого поколения. Автомобиль выпускался только с классическим задним приводом.

Эта Лада (ВАЗ) доступна с тремя бензиновыми двигателями рабочим объемом от 1,3 до 1,6 литра и мощностью от 64 до 75 лошадиных сил.
Автомобиль доступен только с механической коробкой передач.

Все фото ВАЗ 2106 седан

Сравнить ВАЗ 2106 с другими автомобилями

ВАЗ 2106 седан средний расход топлива в смешанном цикле от 9,9 до 10,5 литров на 100км. Самая экономичная версия ВАЗ 2106 – 21065, потребляющая 9,9 литров бензина на 100км.

Лучший разгон от 0 до 100 км/ч — 16 секунд имеет версию 21060, наоборот самый медлительный 21063 достигает этой скорости всего за 19 секунд.

Длина ВАЗ 2106 417 см, это машина среднего размера. Для сравнения — ВАЗ 2106 примерно на 3 см длиннее седана Volkswagen Polo, но на 12 см короче седана Ford Escort. Полная масса ВАЗ 2106 составляет 1435 кг, этот автомобиль примерно на 14 процентов тяжелее среднего для данного возраста и класса автомобилей.

Эта Lada (ВАЗ) находится в средней ценовой группе — ее можно купить (в Латвии) примерно за 1500 €. Пользователи рассчитали ВАЗ 2106 стоимость владения для этого поколения, получили среднюю стоимость 1600 € в год и 0,29 € за километр. Затраты на топливо оценивались примерно в 55%, а затраты на ремонт и техническое обслуживание — около 32% от общей суммы. У нас есть отличный калькулятор стоимости автомобиля , рассчитайте стоимость владения ВАЗ 2106 для вашей ситуации и стиля вождения здесь! Ниже вы найдете более подробную информацию о ценах и стоимости ВАЗ 2106.

ВАЗ 2106 модификации

Модификация	Двигатель	мощность	Расход топлива.
21063 Январь 1982 г. — январь 1990 г.	1.3 Бензин	64 л.с.	10,5 л/100 км
21061 Январь 1979 г. — январь 1985 г.	1,5 бензин	71 л.с.	9,9 л/100 км
21065 Январь 1990 г. — январь 2006 г.	1,5 бензин	71 л.с.	9,9 л/100 км
21060 Январь 1976 г. — январь 1982 г.	1,6 бензин	75 л.с.	10,1 л/100 км

ВАЗ 2106 цены

ВАЗ 2106 1976 — 2006 седан цена в Латвии от 200€ до 4500€ .
По сравнению с аналогами ВАЗ 2106 цена средняя — ВАЗ 2106 примерно на 7 процентов дешевле средних седанов этого возраста (сравните цены на седаны 1976 — 2006 годов).

Год	Низкий	Средний	Высший	Наличие
ВАЗ 2106 9027 цена	1000 €	1300 €	1500 €
ВАЗ 2106 1998 цена	200 €	600 €	1000 €
ВАЗ 2106 1997 цена	2900 €	3000 €	3000 €
ВАЗ 2106 1996 цена	1500 €	1500 €	1500 €
ВАЗ 2106 1993 цена	300 €	2700 €	4000 €
ВАЗ 2106 1992 цена	1100 €	2300 €	3500 €
ВАЗ 2106 1991 цена	700 €	1200 €	1500 €
ВАЗ 2106 1990 цена	400 €	2200 €	4500 €
ВАЗ 2106 1989 цена	500 €	1700 €	3700 €
ВАЗ 2106 1988 цена	1300 €	2200 €	3300 €
ВАЗ 2106 1987 цена	400 €	2100 €	3000 €
ВАЗ 2106 1986 цена	400 €	900 €	1700 €
ВАЗ 2106 1985 цена	400 €	1500 €	2600 €
ВАЗ 2106 1984 цена	500 €	1800 €	2500 €
ВАЗ 2106 1983 цена	700 €	900 €	1300 €
ВАЗ 2106 1982 цена	300 €	700 €	1300 €
ВАЗ 2106 1981 цена	500 €	600 €	600 €
ВАЗ 2106 1980 цена	500 €	2100 €	3500 €
ВАЗ 2106 1979 цена	400 €	1500 €	3700 €
ВАЗ 2106 1978 цена	400 €	700 €	1000 €
ВАЗ 2106 1977 цена	400 €	900 €	1400 €
ВАЗ 2106 1976 цена	500 €	1000 €	1800 €

ВАЗ 2106 общая стоимость владения

Сколько на самом деле стоит владение ВАЗ 2106? Пользователи подсчитали ВАЗ 2106 стоимость владения для этого поколения, получили среднюю стоимость 1600 € в год и 0,29 € стоимость за один километр.
