Инструкция по установке и регулировке электронного зажигания на ВАЗ 2107 » Авто центр ру



Предназначение системы зажигания заключается в обеспечении нормального запуска силового агрегата. Выход из строя того или иного узла СЗ приведет к тому, что эксплуатация автомобиля будет доставлять неудобства водителю. В этой статье мы поговорим о том, что представляет собой электронное зажигание на автомобиль ВАЗ 2107 и как произвести его монтаж.

Что такое электронное или бесконтактное зажигание?

Электронная или бесконтактная система зажигания представляет собой более усовершенствованный вариант СЗ для авто. Блок такого устройства собирается из электронных элементов. Бесконтактное зажигание на ВАЗ называется именно так, потому что в данном случае замыкание и размыкание цепи осуществляется благодаря электронному коммутатору. Последний, в свою очередь, работает от транзистора, а не контакта трамблера, как было раньше.

Схема электронного зажигания на ВАЗ имеет незначительные отличия в зависимости от типа двигателя — инжектора или карбюратора. В любом случае, этот вариант на практике является более современным, в результате чего его популярность среди наших соотечественников растет. Из-за отличий в схеме подключения и некоторых различий для инжектора и карбюратора некоторые автовладельцы считают, что БСЗ и электронная система — это разные узлы, но это не так.

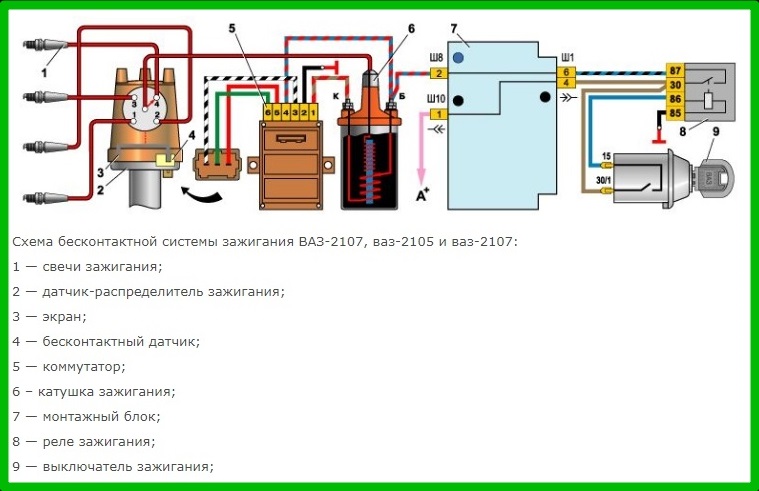

Схема БСЗ для отечественной «семерки»

Почему стоит установить на «Семерку»?

Есть несколько причин, по которым стоит устанавливать электронное зажигание на ВАЗ 2107.

Конечно же, важно, карбюратором оборудован мотор или инжектором, ведь в инжекторной нет трамблера:

  1. Если поставить такую СЗ, у автовладельца отпадает необходимость периодического обслуживания контактной группы. То есть об окислении и очистке контактов, а также регулировке зазора можно забыть.
  2. Такая система зажигания ВАЗ 2107 более надежна, поскольку контактная группа, которая наиболее подвержена поломкам и износу, просто отсутствует.
  3. Искра в данном случае будет более равномерно и стабильно распределяться по цилиндрам мотора, причем на это не влияют показатели работы силового агрегата.
  4. Срок службы трамблера в целом увеличивается в результате исчезновения вибрации и ударов оси в случае воздействия так называемых кулачков на контакты.
  5. В том случае, если выставление момента зажигания ВАЗ и настройка системы будут проведены правильно, при этом мотор будет работать в нормальном режиме, есть вероятность добиться экономии бензина. При нормальном функционировании ДВС его мощность также может быть увеличения, тем более, что в результате полного сгорания смеси в цилиндрах мотора вредных выбросов будет меньше.
  6. Завести мотор в мороз будет проще, поскольку уровень напряжения на свечах всегда будет стабильный (автор видео — канал Ато! мото-лайф).

Руководство по установке

Как установить БСЗ своими руками на «семерку»? Как правильно выставить и произвести регулировку устройства? Сначала нужно подготовить все, что может потребоваться.

Инструменты и материалы

Для выполнения этой задачи потребуется:

  • набор ключей;
  • саморезы;
  • комплект отверток;
  • строительная дрель.

1. Набор ключей

2. Комплект саморезов

2. Отвертки

4. Строительная дрель

Этапы

Установка электронного зажигания должна осуществляться на обесточенной бортовой сети, в противном случае в системе может произойти короткое замыкание.

Так что отключите аккумулятор, а затем выполните следующие действия:

  1. Отключите от свечей все высоковольтные провода.

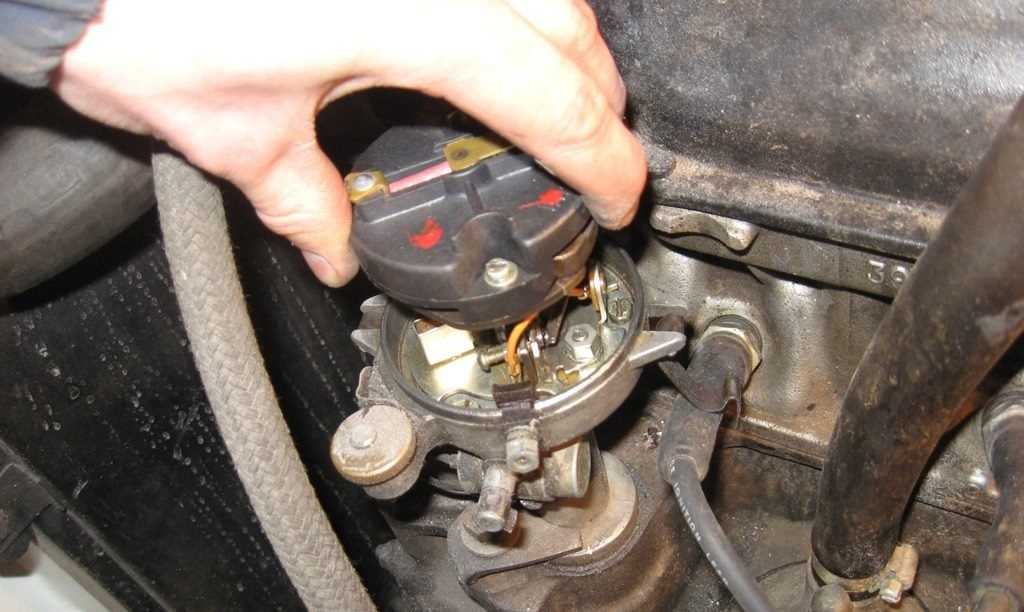

  2. Произведите демонтаж крышки трамблера.

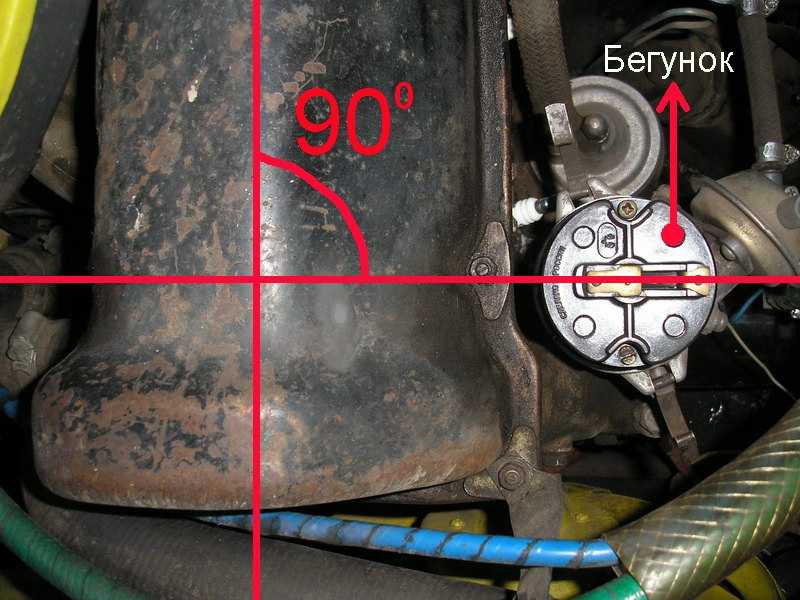

  3. После этого путем вращения коленчатого вала необходимо выставить бегунок в положение перпендикулярно оси силового агрегата. Также сделайте отметку расположения на средней риске шкалы распределительного элемента, в дальнейшем это позволит без проблем произвести регулировку.
  4. Гайку фиксации распределителя нужно открутить, после чего устройство демонтируется.
  5. Производится монтаж бесконтактного регулятора вместо демонтированного распределителя, при этом бегунок и корпус нужно поставить в нужное положение в соответствии с установленными ранее метками.
  6. Устанавливается крышка устройства.
  7. Затем нужно осуществить соединение высоковольтных кабелей со свечами.
  8. Выполнив эти действия, можно произвести замену катушки. В целом эта задача довольно простая, но при ее выполнении следует учитывать положение контактов Б и К. В том случае, если на новой КЗ они другие, то элемент следует провернуть относительно крепежа таким образом, чтобы контакты располагались аналогично той, которая была установлена ранее.
  9. На завершающем этапе монтажа производится установка коммутатора, наиболее оптимальным вариантом будет поставить его между расширительным баком омывателя и фарой. Фиксация механизма осуществляется с помощью саморезов, причем под один из них следует вывести так называемый нулевой проводок.
    Что касается радиатора, то его следует прислонить к кузову.

1. Отсоедините ВВ провода.

2. Совместите метки.

3. Выкрутите гайку распределителя.

Особенности регулировки

Что касается того, как выставить установленные узел зажигания на «семерке», то разумеется, лучше всего эту процедуру провести с использованием специального оборудования. Но поскольку такие установки можно найти только в автосервисах, процедура регулировки может производиться на слух. Перед тем, как вы приступите к процессу, нужно удостовериться в том, что и карбюратор, и насос работают в нормальном режиме. Сам процесс выполняется следующим образом:

  1. Сначала мотор прогревается.
  2. Затем откручивается гайка фиксации трамблера.
  3. Сам распределитель следует не спеша провернуть в разные стороны, мотор при этом должен работать. Проворачивается механизм до того момента, пока работа ДВС не будет ровной, а обороты не увеличатся.
  4. После этого гайку фиксации нужно подтянуть.
  5. Что касается проверки, то для этого машину нужно разогнать на третьей скорости примерно до 50 км/ч, после чего включить четвертую передачу и нажать на педаль газа. При этом из-под капота должен раздаться звук «пальчиков» или детонации, который продлится до того момента, пока скорость авто не увеличится на 5 км/ч. В том случае, если звук продолжается дольше, то распределитель следует отпустить и провернуть по часовой стрелке примерно на один градус. Если у вас не получается самостоятельно отрегулировать зажигание таким образом, лучше обратитесь за помощью к специалистам — эта процедура стоит недорого, зато вы будете уверены в том, что мотор будет работать нормально.

Извините, в настоящее время нет доступных опросов.

Видео «Основные рекомендации касательно регулировки»

Советы по регулировке зажигания от специалиста по ремонту авто приведены на видео ниже (автор видео — Наиль Порошин).
