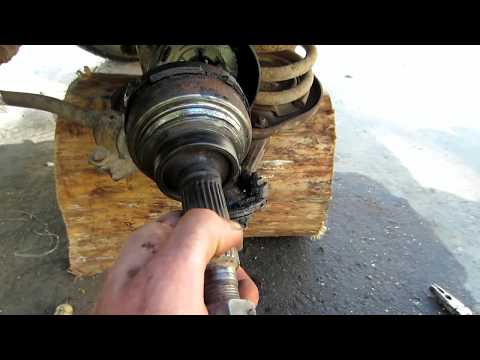

Как выбить гранату с привода: Как снять ШРУС самостоятельно (видеоинструкция) — журнал За рулем
Ремонт: замена внешней гранаты, ШРУС
Скачать звук, как хрустит внешняя граната.
Если у вас при поворотах появился шум или стук спереди, как будто по диску, звонко бьют молотком то знайте — пришла очередь замены ШРУСа или внешней гранаты, другое название. В общем случае рвется пыльник и грязь смешиваясь со смазкой — создает абразив. Конечно если пыльник был обнаружен то есть шанс все спасти. Снять ШРУС, промыть бензином, набить новой смазкой, одеть новый пыльник. Но чаще всего это замена ШРУСа. На сколько критичен стук ШРУС? Наибольшая нагрузка происходит только при критических поворотах, поэтому старайтесь не выкручивать на максимум руль и газовать на максималку. Обычно говорят, что пока хруст не появился когда машина едет по прямой то все хорошо. Но все равно нужно быть внимательным. Я проездил с диким стуком примерно 1.5 месяца. Не очень хороший показатель конечно, но я понял что штука достаточно надежная. Исхода может быть два. Либо колесо потеряет контроль с приводом — разобьется внутренняя обойму гранаты. Либо колесо может застопорится (что обычно не происходит). Поэтому менять ШРУС обязательно, особенно если вы молоды и любите нажать на педаль акселератора, особенно по дорогам в России. Работа достаточно грязная.
Необходимые детали
- Новый шрус, для EJ9 D14 подходит HDK H0-35, можно взять с АБС HO-35A50 криминала нет
- Новый пыльник, например RBI O17201UZ, он идет вместе с хомутами
- Смазка наполнитель для ШРУСА
- Головка 32 обычная шестигранная
- Головка 19
- Головка 17
- Вороток или динамометрический ключ до 200нм
- Съемник шаровых
- Съемник ШРУСА универсальный
- Молоток
- Шплинт, 2.0X18 на наконечник
- Шплинт, 3.0X20 на нижнюю шаровую
На всякий случай
Случаи всякие бывают, а с наполовину снятым ШРУСом вы далеко не уедите.
- Зубило тонкое (1см)
- Молоток, тяжелый
- Пассатижи
- Болгарка
Как заменить внешний ШРУС или внешнюю гранату
Во первых вам нужно ослабить ступичную гайку. Удобно когда есть доступ к гайке пока колесо не снято и машина еще не поднята, для этого на колесном диске выбейте заглушку ступицы. Ослабьте гайку ступицы и гайки колеса. Пока машина не поднята выверните для удобства в противоположную сторону колеса. Левое колесо — руль влево. Правое колесо — руль в право. Надеюсь про безопасность машины и домкрата объяснять не нужно. При вывешенном колесе снимите гайку ступицы. Далее перейдите к наконечнику рулевой тяги. Гайку наконечника рулевой тяги фиксирует шплинт. Он обычно загнут с одной стороны и проходит через гайку и тело “винта” наконечника. Выбейте шплинт, пассатижами вытяните его. Головкой на 17 снимите гайку. Далее Съемником шаровых, или например домкратом (снизу) вытащите рулевую тягу. Теперь вы можете вращать кулак в любую сторону. Повторите операцию с нижней шаровой и головкой на 19. Когда шаровая выйдет вверх — потяните на себя чтобы шрус вышел, далее отодвиньте кулак в сторону передка и зафиксируйте там. Как видите теперь имеется полный доступ к ШРУСУ.
Снятие гранаты

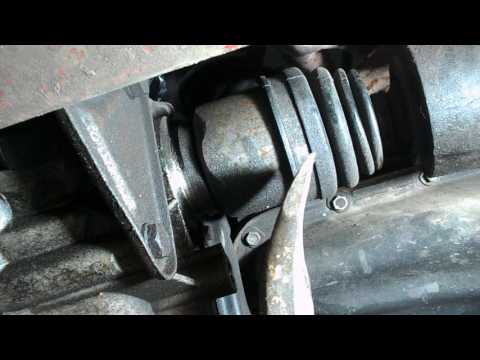

Для начала вам нужно убрать резиновый пыльник. Мой был порван и я его просто вывернул на изнанку. Если хомуты позволяют снять их, снимите и уберите пыльник в сторону коробки (внутрь). Если такой возможности нет то ударами зубила “пробейте” хомуты.

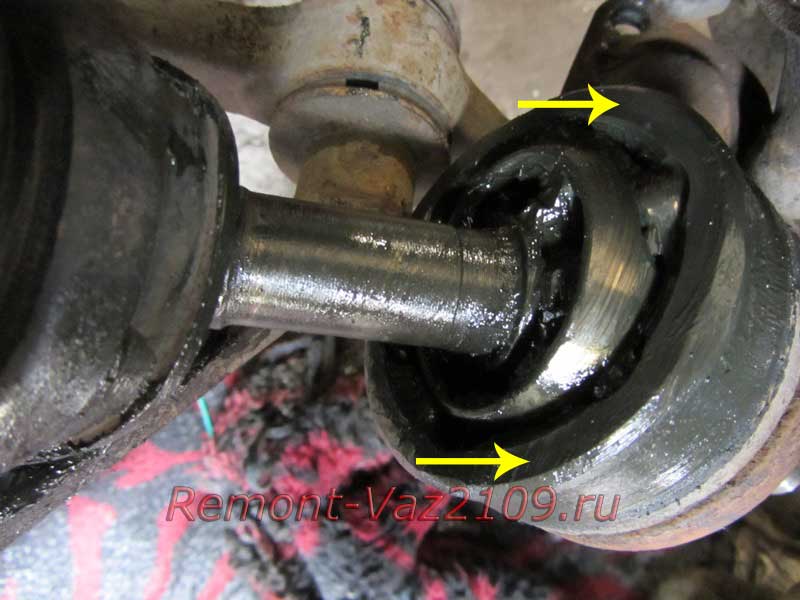

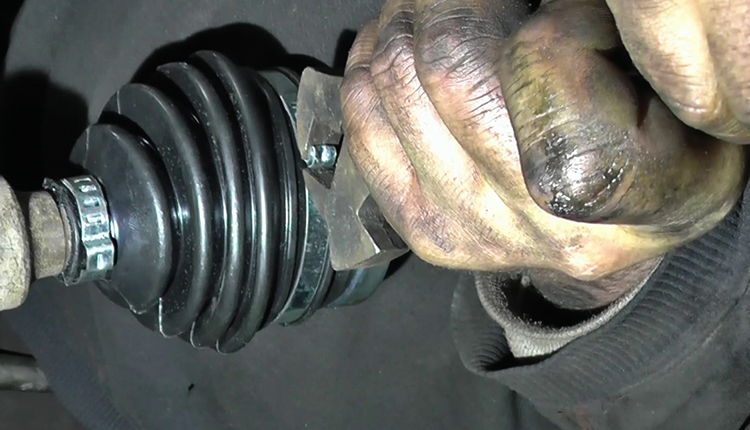

Теперь самое интересное это снятие самого ШРУСа. Идея в том что на конце привода имеются пазы, благодаря которым и крутится внутренняя часть ШРУСа, а через подшипник и он сам. Но, на конце привода есть канавка в котором стоит стопорное кольцо, и ваша задача, снять внутреннею часть ШРУса с привода, через это кольцо. Чаще всего его сбивают молотком, но мне такой способ не нравится, так как есть шанс повредить и сам привод, и внутреннею гранату.
Я конечно понимаю что так делают все, но я использую универсальный съемник, который просто выталкивает обойму гранаты. Работает он так, одна часть крепится на приводе (зажимается), а другая под действием двух болтов толкает внутреннею обойму. Но бывает так, что кольцо прикипело, а универсальный съемник сдох. В этом случае вам нужно максимально круто направить гранату чтобы видеть внутреннею обойму.
Далее зубилом или молотком разбиваете внутренность по кругу. Вынув внешнюю часть, когда все шарики будут у вас в руках, вооружайтесь болгаркой, и очень аккуратно распилите на 3 части обойму и сбейте молотком.

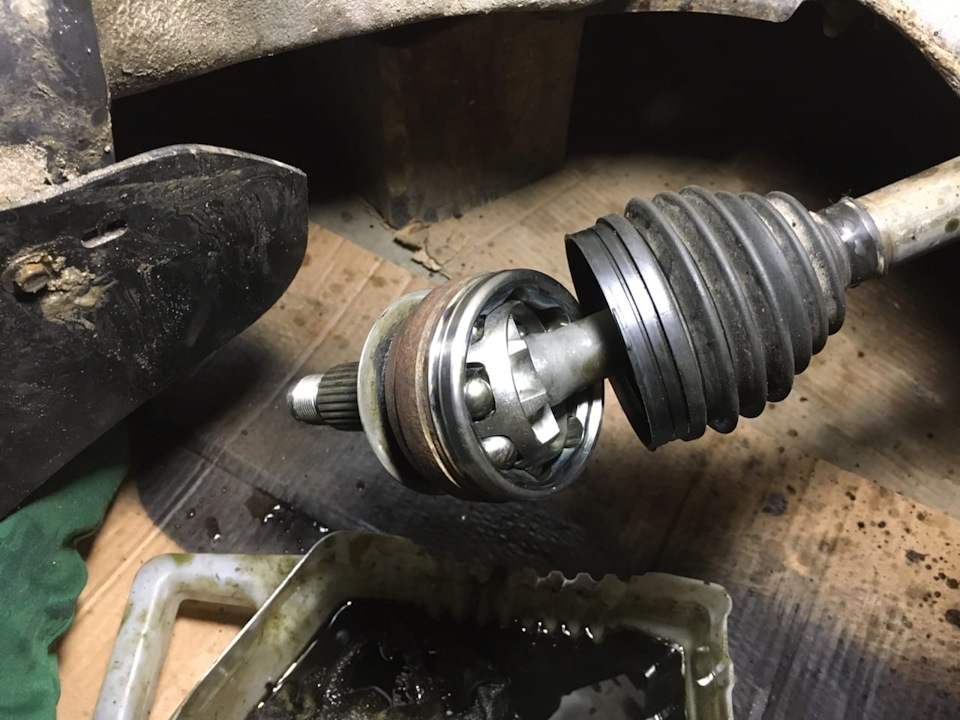

С таким порванным пыльником я прокатался 1.5 месяца. На фото видно оба съемника.Установка гранаты

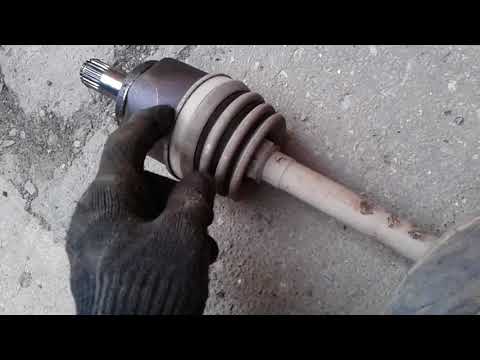

Не важно как но вы сняли старую гранату, и старый пыльник. Не забудьте что стопорное кольцо должно остаться на приводе! Теперь после очистки привода от старого наполнителя, установите новый пыльник — острой частью к коробке. Не забудьте про маленький хомут. Наполните новую внешнюю гранату смазкой, очень густо прям. Часть забейте под резинку.

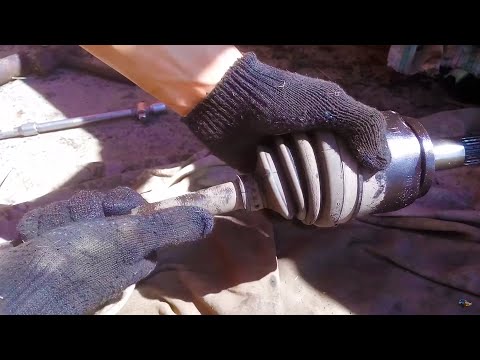

Если пыльник с обоими хомутами на приводе и стопорное кольцо установлены, а новый ШРУС наполнен — смело устанавливаете его на место до щелчка стопорного кольца. Сборка производится в обратном порядке. Не забудьте про шплинты.
Момент затяжкиступичной гайки 182. Момент затяжки гаек колес Honda примерно 100-104-108. На конце ШРУСа есть небольшой паз. Вам нужно аккуратно завальцевать диск (зубилом) чтобы паз “закрылся”. Удачи и успехов.
PS
В теории замена ШРУСА обойдется порядка 20$ поэтому есть мысль задуматься, так как менять каждый день вы не будете, работа хоть и простая но грязная и иногда нервная. Цены на съемники в сумме выйдут за 40-50$. Хотя можно обойтись монтажной и домкратом. Посоветую менять лучше обе. Если ваша машина без АБС то вы можете поставить ШРУС с АБС, никакой разницы для вас не будет. И кстати в комплекте HDK есть всё, и наполнитель и хомуты и пыльник.
Насколько публикация полезна?
Нажмите на звезду, чтобы оценить!
Средняя оценка 5 / 5. Количество оценок: 4
Оценок пока нет. Поставьте оценку первым.
Как правильно снять и разобрать ШРУС в своем гараже
Здравствуйте, уважаемые автолюбители! Передние ведущие колёса предоставляют автовладельцам немало бонусов в виде: более послушного рулевого управления, повышенной маневренности, устойчивости на скользкой дороге и прочих прелестей.
Взамен машина, а именно ходовая её часть вкупе с приводом, потребует дополнительного внимания. Передние колёса имеют возможность тянуть автомобиль только благодаря наличию вала, связывающего ступицу с коробкой переменных передач.
Однако и это ещё не всё. Передать вращение от трансмиссии к колёсам невозможно было бы без специальных устройств, установленных на концах вала – ШРУСов.
Шарнир равных угловых скоростей – это, на сегодняшний день, единственный способ передачи вращательного движения между полуосями, находящимися под углом друг к другу.
В этой связи, любой уважающий себя автолюбитель, должен знать, как снять и как разобрать ШРУС, провести его диагностику, обслуживание и ремонт.
Содержание
- Как снять ШРУС самому без помощи автосервиса
- Как снять внутренний ШРУС в гараже
- Как снять наружный ШРУС самостоятельно
Как снять ШРУС самому без помощи автосервиса
Несмотря на кажущуюся сложность в устройстве переднего привода автомобиля, независимо от его марки и модели, конструкция этого узла достаточно проста и сходна во всех машинах.
Для того, чтобы произвести снятие ШРУСа и замену, достаточно иметь гараж со смотровой ямой или эстакаду для облегчения доступа к нижней части автомобиля, а также комплект стандартных инструментов.
Как правило, опытные автолюбители обходятся в своей работе без каких-либо специальных устройств, но если есть желание для ускорения выполнения ремонтных работ можно приобрести съёмник ШРУСа.
Учитывая, что на каждое ведущее колесо приходится по два шарнира, то ремонтные работы могут проводиться в зависимости от поломки таких видов:
- снятие внутреннего ШРУСа и его ремонт;
- снятие наружного ШРУСа;

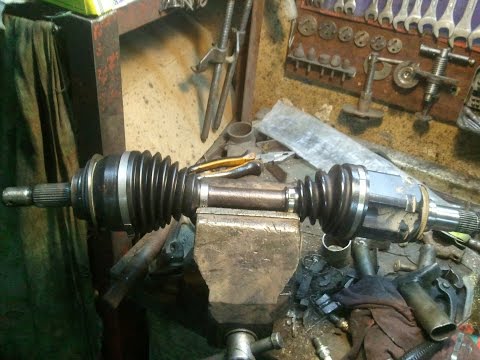

- снятие и ремонт в комплекте вала и двух шарниров.

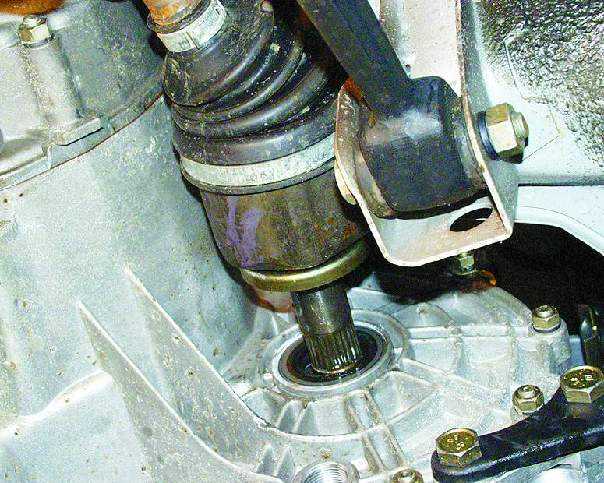

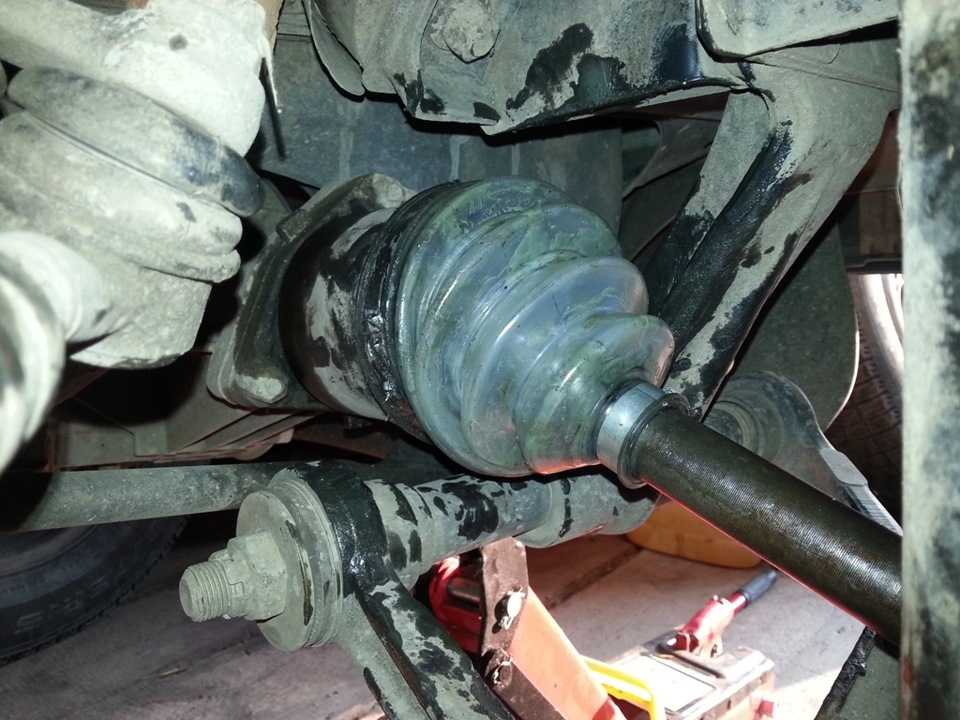

Как снять внутренний ШРУС в гараже
Ремонт внутреннего ШРУСа – мероприятие, которое встречается достаточно редко, но навыки обращения с этим механизмом необходимо иметь, ведь для его продолжительной жизни необходимо проводить профилактические мероприятия, замену пыльника и смазки.
Прежде, чем описывать технологию включающую снятие внутреннего ШРУСа, необходимо заметить, что в этом случае смотровая яма будет просто необходима, ведь обойма шарнира прикручивается болтами (6-8 шт. ) непосредственно к шестерням дифференциала, а это самая нижняя точка трансмиссии.

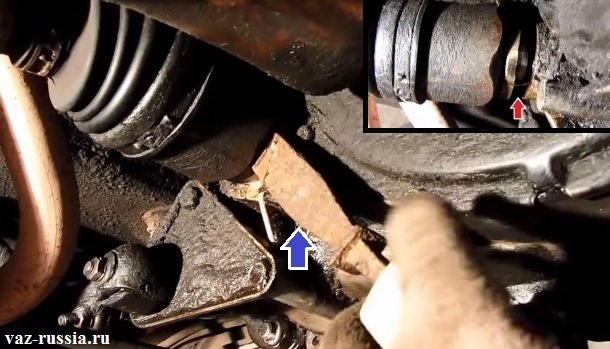

После того, как все болты крепления будут откручены, следует повернуть рулевое колесо для освобождения свободного хода шлицевых соединений. При помощи монтировки ШРУС очень легко вынимается из посадочного гнезда. Снять его с вала также несложно, для чего необходимо лишь отстегнуть стопорное кольцо и хомуты пыльника.
Настоятельная рекомендация всем автолюбителям: не следует снимать ШРУС с вала под машиной и, тем более, иам же роизводить его разборку. Гораздо удобнее и рациональнее снимать вал с двумя ШРУСами одновременно, а затем выполнять все манипуляции на рабочем столе с тисками.

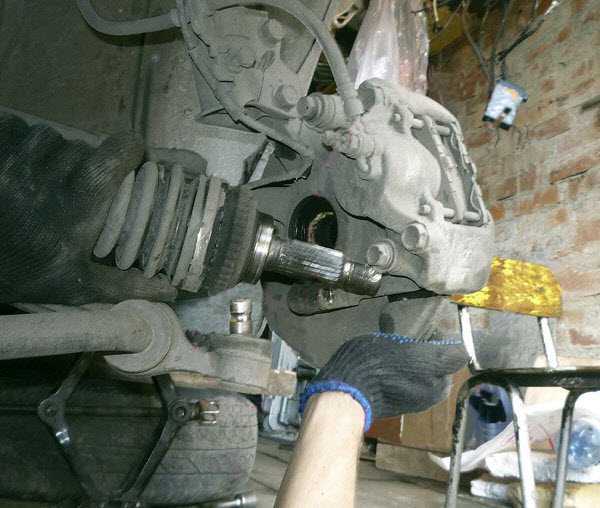

Как снять наружный ШРУС самостоятельно
Наружный ШРУС, который установлен непосредственно у ступицы, хотя более доступен, но потребует больше времени и сил для снятия. Здесь придётся практически полностью разобрать переднюю подвеску.
Колесо снимается, откручивается ступичная гайка и извлекается стопорная шайба. После откручивания нижней шаровой опоры двигающаяся стойка позволяет извлечь полуось ШРУСа.
Ремонт ШРУСов может быть связан с определенными трудностями. Первое – это невозможность извлечь полуоси или вал из шлицевого соединения. Вариантов выхода из ситуации несколько. Для начала необходимо взять деревянную или латунную проставку и попробовать выбить полуось.
Если на этом этапе ничего сделать не удалось, то потребуется съёмник ШРУСа. Один из самых распространенных и простых съёмников выполнен в виде подковы, которая закрепляется на полуось, а упорные болты при вращении снимают ШРУС.

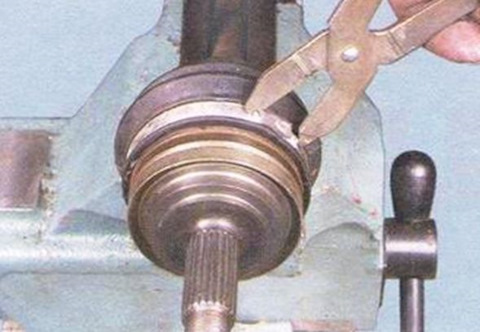

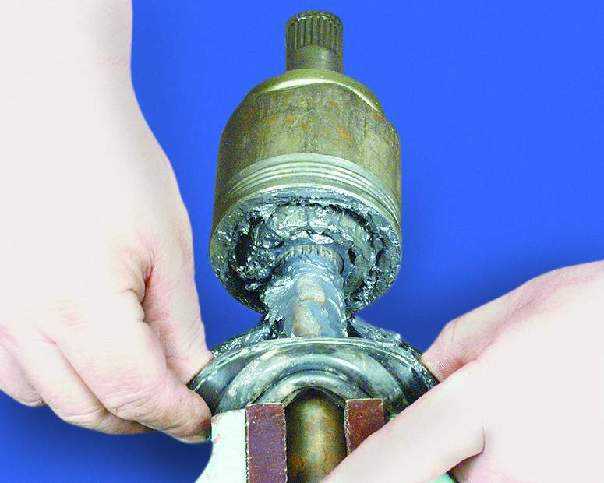

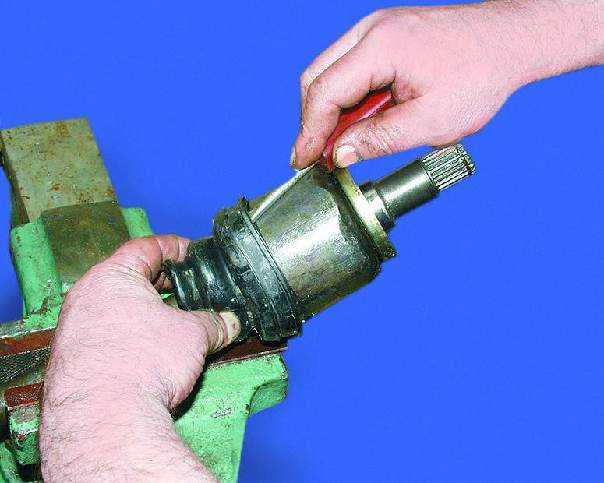

Разобрать сам ШРУС не сложно, для этого необходимо:
- нанести метки на обойме и корпусе для обратной сборки в таком же положении;
- наклонить вал с обоймой на конце максимально в одну из сторон;
- извлечь на противоположной стороне шарик из обоймы, проделать процедуру со всеми шариками поочерёдно.
Существует такое мнение некоторых специалистов о том, что ШРУС достаточно просто промыть соляркой и снова «забить» смазкой, не разбирая.
В этом случае велика вероятность того, что внутри останутся фрагменты старых стопорных колец или другой мусор. Если ШРУС уже снят, то лучше его разобрать, вымыть, собрать и смазать.
Установка ШРУСа после замены или обслуживания производится в порядке, обратном снятию.
как снять наружний шрус? | SUZUKI CLUB RUSSIA
larchik1986
Наш человек
- #1
подскажите пожалуйста какие нюансы при снятии наружней гранаты для замены пыльника? что нужно для этого, какой инструмент? без ямы обойдусь?
полный привод автомат 2003г
за ранее спасибо!
п. с. сам менял на вазовской девятке , с лианой все также?
KASiK
Мудрец
- #2
Писали на форуме неоднократно: снять шрус не всегда просто, иногда приходится применять болгарку, чтоб снять старый шрус, но после этого, разумеется, приходится менять шрус. Изначально производителем он не предусмотрен для замены, и пыльник наружного шруса по инструкции надо менять через внутренний шрус, т. е. снимая внутренний шрус. Но никто так не делает, как я знаю.
larchik1986
Наш человек
- #3
Можно выбить его обратной кувалдой на месте? Илиже снимать привод понстью и выбивать гранату?
KASiK
Мудрец
- #4
larchik1986 написал(а):
Можно выбить его обратной кувалдой на месте? Илиже снимать привод понстью и выбивать гранату?
Нажмите для раскрытия.
..
обязательно снять вал, иначе еще и сальники в коробке разобьете, потом подтекать начнут.
larchik1986
Наш человек
- #5
А привод как вытаскивать? Снимать большой хомут с внутренней гранаты и просто вытянуть его?
KASiK
Мудрец
- #6
larchik1986 написал(а):
А привод как вытаскивать? Снимать большой хомут с внутренней гранаты и просто вытянуть его?
Нажмите для раскрытия.
..
Нет, шрус внутренний лучше не разбирать, а вынуть привод полностью, т.е. из коробки. Просто дернуть за него слегка, он выскочит из коробки. На правом валу МКПП стоит промежуточный вал с подвесным подшипником. Вряд ли получится внутренний шрус сдернуть с этого промвала, поэтому лучше снять вместе с этим валом, предварительно открутив болты крепления подвесного подшипника от двигателя. Потом просто вынимаете весь вал полностью в сборе из коробки.
Реакции: 1 человек
larchik1986
Наш человек
- #7
Спасибо большое ! А на АКПП тотже порядок действий?
KASiK
Мудрец
- #8
Да, только там нет подвесного подшипника и пром. вала, все проще — просто выдергиваете привод. Делайте это аккуратно, равно как и потом вставляйте обратно привод в коробку аккуратно, чтоб не повредить сальники. Если есть возможность, купите новые сальники и замените их заодно — надежнее будет. Но не обязательно, хотя рекомендуется при вытаскивании привода менять сальник, чтоб потом масло не потекло.
Реакции: 1 человек
larchik1986
Наш человек
- #9
KASiK написал(а):
Да, только там нет подвесного подшипника и пром.
вала, все проще — просто выдергиваете привод. Делайте это аккуратно, равно как и потом вставляйте обратно привод в коробку аккуратно, чтоб не повредить сальники. Если есть возможность, купите новые сальники и замените их заодно — надежнее будет. Но не обязательно, хотя рекомендуется при вытаскивании привода менять сальник, чтоб потом масло не потекло.
Нажмите для раскрытия…
Огромное спасибо ! теперь можно менять смело
sanich72
Эксперт
- #10
KASiK написал(а):
обязательно снять вал, иначе еще и сальники в коробке разобьете, потом подтекать начнут.
Нажмите для раскрытия…
Ну не знаю ,Володь ! Я для замены пыльника хоть внутреннего,хоть наружнего, не то что вал , шрус из коробки- даже колесо не снимаю ! Снял хомуты с внутреннего ,вынул колечко стопорное,если стоит , отстегнул шаровую и сдвинул колесо в сторону вместе с цапфой ,чтоб трипод вышел из корпуса ,затем снял колечко стопорное и трипод с вала и меняй пыльники ,лучше оба !
larchik1986
Наш человек
- #11
sanich72 написал(а):
вынул колечко стопорное,если стоит
Нажмите для раскрытия.
..
вот тут поподробнее можно? что за стопор? где находится? как правильно снимать?[DOUBLEPOST=1465329891,1465329690][/DOUBLEPOST]
sanich72 написал(а):
затем снял колечко стопорное
Нажмите для раскрытия…
и тут пожалалуйста обьясните подробнее![DOUBLEPOST=1465329932][/DOUBLEPOST]
sanich72
Эксперт
- #12
larchik1986 написал(а):
вот тут поподробнее можно? что за стопор? где находится? как правильно снимать?
Нажмите для раскрытия.
..
Это кольцо стоит внутри корпуса трипода снаружи и не позволяет роликам выйти из пазов ! Я так снимал на Балено ,там оно есть ,на Лиане -не знаю ,может его и нет вовсе ,снять не проблема ,подцепил острым предметом и вынул
larchik1986
Наш человек
- #13
sanich72 написал(а):
Это кольцо стоит внутри корпуса трипода снаружи и не позволяет роликам выйти из пазов ! Я так снимал на Балено ,там оно есть ,на Лиане -не знаю ,может его и нет вовсе ,снять не проблема ,подцепил острым предметом и вынул
Нажмите для раскрытия.
..
тоисть его видно будет (если он есть) когда внутренний пыльник откину ?
sanich72
Эксперт
- #14
Второе кольцо -фиксирует внутреннюю часть трипода на валу -снять -тоже не проблема[DOUBLEPOST=1465330323,1465330254][/DOUBLEPOST]
larchik1986 написал(а):
тоисть его видно будет когда внутренний пыльник откину ?
Нажмите для раскрытия.
..
Конечно ! но его может уже и не быть ! У меня на Прадике его нет вовсе
larchik1986
Наш человек
- #15
sanich72 написал(а):
Второе кольцо -фиксирует внутреннюю часть трипода на валу -снять -тоже не проблема
Нажмите для раскрытия…
принцип этого кольца такой же как на всех наружных гранатах?[DOUBLEPOST=1465330498,1465330400][/DOUBLEPOST]
sanich72 написал(а):
Конечно ! но его может уже и не быть ! У меня на Прадике его нет вовсе
Нажмите для раскрытия.
..
ясно спасибо за подсказки!
sanich72
Эксперт
- #16
larchik1986 написал(а):
принцип этого кольца такой же как на всех наружных гранатах?[DOUBLEPOST=1465330498,1465330400][/DOUBLEPOST]
ясно спасибо за подсказки!
Нажмите для раскрытия.
..
В наружних гранатах-кольцо само разжимается,а здесь-обычный стопор без заморочек ! Главное запасись смазкой для трипода ,там своя
larchik1986
Наш человек
- #17
sanich72 написал(а):
Главное запасись смазкой для трипода ,там своя
Нажмите для раскрытия.
..
я про это тоже незнал (думал смазка шрус для внутренних и внешних гранат одна), а какую для трипода купить смазку?
sanich72
Эксперт
- #18
Ожид. Цена
2 дн. 105 р.
VMPAUTO 1807
larchik1986
Наш человек
- #19
sanich72 написал(а):
Ожид.
Цена
2 дн. 105 р. Все предложения и аналогиНажмите для раскрытия…
блин Спасибо! реально самый лучший форум, sanich72 последний вопрос куда нажать чтобы по десять раз тебе и KASiK-у спасибов отослать!?
sanich72
Эксперт
- #20
larchik1986 написал(а):
блин Спасибо! реально самый лучший форум sanich72 последний вопрос куда нажать чтобы по десять раз тебе и KASiK-у спасибов отослать!?
Нажмите для раскрытия.
..
У тебя еще мало сообщений ,чтоб благодарность нажать ! наверно только через модератора :friends:
larchik1986
Наш человек
- #21
у меня сообщений мало пока наберу со временем!
я на этом форуме зарегистрирован давно , просто раньше сузуки вагон была (от которой я не в особом восторге!)
sanich72
Эксперт
- #22
Еще один момент вспомнил ! Прежде чем шаровую отстегивать ,выкрути руль в противоположную сторону до упора ,чтоб стойку вбок легче оттянуть было
larchik1986
Наш человек
- #23
sanich72 написал(а):
Еще один момент вспомнил ! Прежде чем шаровую отстегивать ,выкрути руль в противоположную сторону до упора ,чтоб стойку вбок легче оттянуть было
Нажмите для раскрытия.
..
ясно.
KASiK
Мудрец
- #24
sanich72 написал(а):
Ну не знаю ,Володь ! Я для замены пыльника хоть внутреннего,хоть наружнего, не то что вал , шрус из коробки- даже колесо не снимаю ! Снял хомуты с внутреннего ,вынул колечко стопорное,если стоит , отстегнул шаровую и сдвинул колесо в сторону вместе с цапфой ,чтоб трипод вышел из корпуса ,затем снял колечко стопорное и трипод с вала и меняй пыльники ,лучше оба !
Нажмите для раскрытия.
..
Саныч, ты как всегда прав. Я знаю про этот метод, только рекомендовать не стал по собственному отрицательному опыту на Пассате. Объясню почему. Я вынул трипод из внутреннего шруса, а запомнить, какой ролик трипода в каком месте стакана шруса стоял — не запомнил, да и пометить не сообразил как, т.к. все в смазке там. Потом поставил обратно на угад. Через пару недель шрус захрустел. Как потом я редположил и мастера подтвердили, я не попал роликами в прежние места, а износ там видимо был малость разный уже, поэтому быстрее стал изнашиваться шрус.
Теоретически это не должно так сильно влиять, но… так случилось. Поэтому, если и делать так, то лучше как-то пометить положение трипода в стакане шруса, чтоб обратно на место поставить так же, чтоб потом не жалеть, вдруг как и у меня умирать начнет.
И быть аккуратным при обратной сборке, чтоб грязь вокруг не попала внутрь шруса, а то я тоже из-за грязи дважды перебирал. Лучше все заранее вокруг почистить слегка. А стопорное на триподе может стоять, может и не стоять — зависит от производителя и конструкции, даже у оригиналов иногда не стояло. Ну и при сборке старайся не сильно стакан внутреннего шруса шатать, чтоб сальник не повредить.
Удачи.
Последнее редактирование модератором:
Реакции: 1 человек
larchik1986
Наш человек
- #25
сегодня получил пыльник гранаты фирма сенса и сразу отправился его менять:
решил делать как советовал KASiK за что ему и sanich72 огромное спасибо!!!
1) ослабил центральную гайку на ступице и колесные гайки;
2) поддомкратил повыше машину так как ямы нет (ремонтировал на даче) снял колесо;
3) открутил и снял защиту двигателя;
4) вывернул болт крепления пальца шарового;
5) открутил и откинул стойку стабилизатора от стабилизатора
6) выкрутил ступичную гайку, вывернул руль на право;
7) с помощью ломика оттянул рычаг вниз тем самым освободив палец шаровой;
8) с помощью монтажки аккуратно вытянул внутренний шрус из раздатки (кстати масло не потекло видимо я
высоко задрал машину, хотя я подготовился к этому все вокруг протер от грязи)
9) отвел привод со стороны внутренней гранаты левее, вытянул наружную гранату из ступицы все привод в руках!;
10) первое что сделал так это тщательно отмыл полуось от грязи
11) снял пыльник с наружнего шруса, сразу стало ясно что он не съемный, пришлось разбирать внутренний, снимать стопор
, снимать старый и одевать новый пыльшики (КСТАТИ НОВЫЙ ПЫЛЬНИК ФИРМА СЕНСА НА ОЩУПЬ ПОКАЗАЛСЯ ОЧЕНЬ
ДОСТОЙНЫМ И СЕЛ В ПАЗЫ КАК РОДНОЙ!)
12) сборку производил в обратном порядке обошлось без эксцессов, заодно заменил передние тормозные колодки поставил кашияма!
Затратил примерно 4,5-5 часов на все.
Еще раз хочу поблагодарить касика и санича за подсказки!
Реакции: 2 человек
KASiK
Мудрец
- #26
МОЛОДЦА!!!
Отличный отчет!
Рад, что все получилось. Как говорится, глаза боятся, а руки делают
Хорошее замечание:
larchik1986 написал(а):
с помощью монтажки аккуратно вытянул внутренний шрус из раздаткиНажмите для раскрытия.
..
Однажды один клиент неподумавши хорошенько уперся монтажкой в корпус коробки, чтоб вынуть шрус из коробки, и не только вынул шрус, но и проломил корпус коробки. Так что будьте аккуратны, друзья, не переусердствуйте в этом моменте!
balser
Сузуковод со стажем
- #27
KASiK написал(а):
Однажды один клиент неподумавши хорошенько уперся монтажкой в корпус коробки, чтоб вынуть шрус из коробки, и не только вынул шрус, но и проломил корпус коробки.
Нажмите для раскрытия…
:wideyed:
Миссия 05 — Halo: Reach Wiki Руководство
Начало миссии // Периметр бури
В начале этой миссии вы получите DMR и гранатомет M319 GL. Последнее — сложное оружие в освоении. Если вы удерживаете курок, граната, которую вы запускаете, не взорвется. Он подпрыгнет и полетит намного дальше, чем если бы вы просто нажали на курок и отпустили. Тщательно цельтесь и наблюдайте, как гранаты летят, чтобы убедиться, что они взорвутся при контакте с целью.
реклама
Вы можете немедленно использовать гранатомет, чтобы рассеять густую стаю шакалов, которых вы встретите на каменистом склоне. После этого укройтесь за скалами справа и медленно продвигайтесь на юг. Используйте свой DMR, чтобы убить ворчунов, а затем прикончить любых шакалов.
Не уходите слишком далеко, иначе вы попадете в зону действия турели. Оставайтесь в укрытии и ищите одинокого элитного бойца, который бродит по местности с ударной винтовкой — взрывчатым оружием, очень похожим на «Грубый выстрел» из предыдущих игр. Не попадайте из винтовки сотрясения мозга, так как она очень быстро снимет ваши щиты. Вы можете попытаться уничтожить эту элиту с помощью гранатомета (не сохраняйте патроны, просто используйте их!) или сначала возьмите плазменный пистолет, чтобы ослабить ее щиты, а затем прикончите ее любым из ваших начальных видов оружия.
Теперь сосредоточьтесь на ближайшей турели. Гранатомет должен быть в состоянии выбить Grunt прямо из сиденья башни, но вам нужно убедиться, что граната касается башни, прежде чем отпустить курок.
Вы можете прицелиться немного выше и использовать гранатомет, чтобы поразить дальнюю башню из вашего укрытия за камнями. Когда вы убьете оставшихся врагов, Пеликан бросит хорошую поездку.
реклама
Этот Бородавчик оснащен чрезвычайно мощной ракетной установкой, управляемой морским пехотинцем ККОН. Он срабатывает рывками, и время требует некоторого привыкания. Если вы посмотрите на вентиляционные отверстия на ракетной установке, они открываются, чтобы выпустить воздух, а затем снова закрываются, сигнализируя о том, что солдат готов выстрелить еще одной партией ракет. Он отлично справляется с попаданием в цель, но не всегда выбирает цель, которую вы хотите. Таким образом, вы захотите свести количество целей в радиусе к минимуму, чтобы он мог снимать их по одной за раз. Кэт также даст немного огня из своей скудной штурмовой винтовки.
Вы можете немного увеличить свою огневую мощь, поменяв место десантника с Кэт и дав ему лучшее оружие. Поскольку вы не можете поменяться оружием со спартанцем, вам нужно выгнать морского пехотинца, ненадолго заняв место в башне. Теперь отдайте морпеху свой гранатомет. Любой игрок, управляемый компьютером, получает бесконечные боеприпасы к любому оружию, которое вы ему дадите, поэтому вы можете получить большое преимущество, имея на пассажирском сиденье сильного морпеха. После этого вы можете выгнать Кэт и немного маневрировать Бородавочником, чтобы поставить их обоих на противоположные места.
ВИДЕО ПРОХОЖДЕНИЕ
ЗагрузкаВ следующей области находится массивное зенитное орудие Ковенанта. Не подходите к плато с ружьем на нем — оно усиленно охраняется! Сначала вам нужно позаботиться обо всех наземных войсках и Ревенанте, который патрулирует территорию. Revenant чрезвычайно силен, и один удар из его плазменной мины убьет вас. К счастью, он очень медленный, поэтому используйте скорость Бородавочника в своих интересах, двигайтесь по широкому кругу вокруг него, позволяя ракетам взять свое.
реклама
Призрак должен присоединиться к битве через некоторое время, так что следите за ним и используйте те же самые широкие круги, чтобы уничтожить его. Теперь работайте над уничтожением всех врагов, кроме тех, что находятся вокруг плато с зенитными орудиями. После того, как вы уничтожите их всех, вы должны получить контрольно-пропускной пункт — попробуйте уехать из этого района или побродить вокруг пурпурного насеста снайперов Ковенанта.
Теперь вам нужно уничтожить зенитку, тяжелобронированный элитник и несколько пехотинцев и шакалов охраняют вход. Это опасная зона из-за заряженных плазменных пистолетов врагов, которые могут временно остановить вашего Бородавочника. Кроме того, у элиты есть сотрясающая винтовка, которая может перевернуть вашего Бородавочника, что усложнит задачу!
Чтобы справиться с этой областью, оставайтесь ниже гребня с западной стороны от зенитного орудия, выдвигайтесь, чтобы запустить батарею ракет, а затем двигайтесь назад, чтобы избежать залпа огня группы врагов. Используя этот метод, вы можете сократить их до элиты. В этот момент вы можете просто захотеть сбить элиту.
Теперь войдите в дверной проем с зенитным орудием и найдите силовое поле у основания балки в центре здания. Вы можете выстрелить в него из любого оружия, чтобы оно стало красным и исчезло. Как только он полностью исчезнет, бросьте гранату внутрь у основания балки.
реклама
Луч должен начать мигать и прозвучит сигнал тревоги, если он будет уничтожен. Садитесь в Бородавку и УБИРАЙТЕСЬ. Фрегат ККОН позаботится о появившемся Фантоме, так что вы сможете продолжить путь.
Сразу за поворотом есть мост и склон холма с танком Wraith. Это широкое открытое пространство, поэтому вы можете управлять своим Бородавочником в движении в виде восьмерки вдали от медленно стреляющего Призрака, чтобы легко его уничтожить. Очистив эту область, вы можете пересечь мост, чтобы двигаться дальше. Прежде чем уйти, обыщите аптечку на склоне холма перед мостом.
Пройдите прямо через шакалов, которых вы встретите на дороге, ведущей на запад. Внизу вы найдете большой горнодобывающий комплекс с сильным присутствием ковенантов.
Пункт сбора «Альфа» // Передать кулак
реклама
На нефтеперерабатывающем заводе несколько морских пехотинцев ККОН атакуют турель и дюжину Кови. Остановитесь, как только вы увидите эту битву, и возьмите турель на своем Бородавочнике. Стреляйте по турели, пока она не будет уничтожена, и по всему, что окрашивает ваш курсор в красный цвет.
Над областью есть целый уровень с целями, по которым вы можете поразить. Если у вас хватит терпения их убрать, то позже вам будет легче. На этом уровне вы не можете продвинуть Бородавочника дальше, поэтому подгоните его к мосту, чтобы прикончить всех оставшихся пехотинцев, а затем бросьте свою поездку.
С полной командой солдат ККОН отправляйтесь на нефтеперерабатывающий завод. Поднимитесь по лестнице, чтобы обойти юго-восточный угол шахты. Наверху лестницы вы можете подобрать голографическую приманку, если хотите, и аптечку. У вас должны быть полные боеприпасы DMR в начале уровня, но попробуйте также взять плазменный пистолет для элитных щитов. Здесь появляются несколько шакалов, так что будьте готовы атаковать их в ближнем бою, как только они появятся. Радиосообщение сообщает о важной цели в этом районе, элитном фанатике Ковенанта, которого вы можете убить для достижения «Ваша ересь останется на ваших ногах» чуть позже на очистительном заводе. Следите за обновлениями.
Бросайте гранаты по углам тропы, пока вы поднимаетесь на перерабатывающий завод, чтобы забрать упаковки ковенантов. Вы также можете стрелять в большие взрывоопасные танки, чтобы легко их убивать. Наверху лестницы вы найдете пару элитников. Один из них может попытаться обойти вас с фланга, так что следите за своей спиной. Это верхняя область, которую вы ранее атаковали своим Бородавочником, поэтому здесь будет не так много врагов, в зависимости от вашей точности ранее.
реклама
Турель находится в дальнем конце верхней области, но ближайшая взрывоопасная цистерна может позаботиться о ней, если ваши снайперские навыки DMR не на должном уровне. Уничтожьте любых элитных бойцов из плазменного пистолета, а затем прикончите их своим основным оружием.
Когда вы повернете за угол, вы найдете аптечку и отвесную каплю, которую ваши товарищи-солдаты не смогут пройти. Именно здесь вы столкнетесь с элитным фанатиком. Стреляйте в Шакалов, прежде чем выйти на открытое пространство, но оставайтесь на подиуме, а не прыгайте вниз.
Совет по достижению: Ваша ересь устоит перед вами — Убейте элитного фанатика до того, как он успеет сбежать во время 5-й миссии.
Элитный зелот — фиолетовый бронированный элитный игрок, который бегает по верхнему уровню нефтеперерабатывающего завода в Rally Point Alpha в эпизоде «На острие копья». Зачистите всю территорию, прежде чем пытаться сразиться с ним. Его сотрясающую винтовку сложно избежать, но вы можете выстрелить в него, прежде чем спрыгнуть в нижнюю часть. С помощью удачно расположенного плазменного пистолета и нескольких выстрелов из DMR вы сможете убить его. Однако, поскольку он не убежит сразу, проще пересечь территорию и использовать лестницу, чтобы приблизиться к Зилоту. Используйте перезаряженный плазменный пистолет, чтобы сбросить его щиты, а затем наполните его пулями, чтобы вывести из строя.
Видео: Уничтожение элитного фанатика
Загружаетсяреклама
Спрыгните на землю и стреляйте в Шакалов во время обстрела, чтобы избежать огня из сотрясающей винтовки Зилота наверху. Поднимитесь по лестнице и уничтожьте всех пехотинцев. Если вам удастся убить Зилота до того, как он уйдет, тем лучше, так как вы можете схватить его Сотрясающую винтовку, чтобы расправиться с Ворчунами на этажах под вами. Прыгайте в зияющую дыру на полу и продолжайте отстреливать Ворчунов.
Внизу войдите в соседнюю комнату и осмотрите маркер Ордонанса, чтобы получить потрясающее оружие, плазменную пушку T52 DESW. Сохраните это на потом. Блок данных находится поблизости. Обязательно используйте аптечки на стене, если они вам нужны.
Блокнот данных — любой сложности На шахте в Rally Point Alpha в «On the Tip of the Spear» вы провалитесь через дыру в здании перед тем, как покинуть его навсегда. Маркер Ордонанса находится на нижнем этаже, отмечая местонахождение Плазменной пушки. Через комнату от плазменной пушки и нескольких аптечек есть полка с этим блокнотом данных. Он находится за ящиками.
Загрузка Когда вы выйдете из двери, два Ворчуна запрыгнут в Призраков и умчатся по дорожке, явно намекая на сцену со спидербайком в Возвращение джедая . Вы можете попытаться взломать одного из них или прикрепить гранату к спине Призрака, но ваше внимание должно быть сосредоточено на ближайшем Ревенанте. Запрыгивайте в Revenant и позвольте своему спартанскому приятелю сесть на пассажирское сиденье.
реклама
Спуститесь вниз по каньону и используйте плазменную мортиру, чтобы уничтожить все, что встретится вам на пути. Внизу пути находится Бородавочница на сломанном куске моста. На самом деле вы можете припарковать свой Revenant у одной из колонн и забраться на Wart Hog, чтобы схватить его, но он в таком плачевном состоянии, что вам лучше использовать его как запасной вариант. Оставайтесь с Revenant на данный момент!
Обратите внимание, что вы можете вернуться в эту область — с Бородавочником и сломанным мостом — в ЛЮБОЕ ВРЕМЯ, чтобы получить контрольную точку в следующей области! Каждый раз, когда вы наносите урон вражеским силам, возвращайтесь сюда, в Revenant, чтобы спасти свою игру.
Сначала идите по юго-западному пути вокруг плато с зенитным орудием. С другой стороны вы найдете несколько шакалов и пехотинцев, а также танк-призрак. Сначала разберитесь с Шакалами, а затем вернитесь на контрольно-пропускной пункт, прежде чем рисковать всем на Призраке. Возьмите плазменный пистолет у поверженных врагов, прежде чем сразиться с Призраком.
Блок данных 08 — Легендарный Вы попадете в этот блок данных сразу после первого. После штурма вражеского здания вы окажетесь на другой стороне с несколькими транспортными средствами. Прорвитесь через несколько юнитов и следуйте по каньону к открытой площадке с разрушенной эстакадой. Прыгайте на опоры разрушенной эстакады, чтобы добраться до застрявшей платформы, и вы найдете блок данных на земле.
ЗагрузкаВИДЕО ПРОХОЖДЕНИЕ
реклама
Загрузка Чтобы уничтожить Призрака, сначала выстрелите в стрелка на башне. Вы можете прикончить его минометным огнем ИЛИ использовать метод установки гранаты. Для этого он помогает нейтрализовать Призрака, чтобы он вас не таранил. Двигайтесь поблизости и выпрыгивайте из Revenant. Зарядите выстрел из плазменного пистолета и ударьте по Призраку, чтобы временно лишить его силы и, самое главное, опустить его ниже на землю.
Запрыгните на него, и вы должны получить подсказку «Установить гранату». Следуйте командам кнопок, показанным на экране, а затем уходите и наблюдайте за взрывом!
Взлом Призрака Это сложный маневр, и вы должны взять с собой плазменный пистолет, прежде чем пытаться его выполнить, и какое-нибудь оружие с оптическим прицелом. Во-первых, найдите какое-нибудь укрытие возле Призрака и используйте оружие с оптическим прицелом, чтобы устранить стрелка за башней Призрака. Теперь выстрелите в Призрака из заряженного плазменного пистолета и подойдите к нему, когда он временно отключится. Вы можете использовать Sprint для этого! Прыгните на переднюю часть подбитого танка, и вы увидите открытую зону башни. Нажмите X, когда увидите подсказку для управления турелью. Когда вы возьмете на себя башню, из нее выпрыгнет элита, пилотирующая Wraith. Стреляй в него и Призрак твой! Выйдите из башни и запрыгните на вершину Призрака и войдите в кресло пилота.
Еще один Призрак патрулирует территорию, так что постарайтесь уговорить его с помощью Ревенанта или поработайте над уничтожением более мелких врагов, прежде чем противостоять ему. На этом Призраке также должно хорошо работать гранатовое растение.
реклама
Работайте над устранением всех оставшихся врагов, догоняя их или стреляя в них из миномета, но воздержитесь от подъема на холм к зенитному орудию.
Здание зенитки охраняют два Охотника. К счастью, у вас есть Revenant и Plasma Launcher, чтобы противостоять им. Последний может быть использован для их довольно легкого удаления. Чтобы использовать гранатомет, заряжайте спусковой крючок, пока не увидите все четыре круга, нарисованные вокруг сетки прицеливания.
Проведите прицелом над Охотником и отпустите курок, когда он станет красным, чтобы покрыть Охотника плазмой. Последующие взрывы должны уничтожить его. Обязательно стреляйте, пока вы делаете это, чтобы избежать медленных, но чрезвычайно смертоносных зеленых выстрелов, которые Охотники стреляют в вас.
Когда Охотники ушли с дороги, последняя волна ковенантов вырывается из зенитной артиллерии: Дроны, или «Жуки». Дронов можно легко уничтожить с помощью слабого оружия, но игольчатая винтовка или DMR — ваши лучшие варианты. В то время как Кэт должна позаботиться о них самостоятельно, вы можете поискать в этом районе хорошее оружие, чтобы убить их. Игольщик тоже должен работать нормально.
реклама
После того, как с ними разберутся, войдите в здание зенитного орудия и выстрелите в силовое поле, защищающее луч. Бросьте гранату внутрь луча и отойдите от здания. Кроме того, вы можете заехать внутрь здания на своем Revenant и выстрелить в ядро!
Вскоре за вами прибудет несколько транспортов. Прежде чем вы сможете сбежать, небольшая группа ковенантов будет депонирована. Просто хватайте Revenant и уничтожьте их несколькими выстрелами из миномета.
Сборная точка Браво // Шпиль
Первым врагом, с которым вы столкнетесь, будет мост, полный Ковенанта. Стреляйте в них из пушки — радиус взрыва должен позаботиться о любом плохом прицеливании. Если вы удерживаете курок, ваши снаряды отскакивают; вы не хотите, чтобы это произошло.
реклама
Поле битвы внизу может отвлекать, но вам нужно сосредоточиться на паре турелей. Уничтожьте их двумя прямыми попаданиями за штуку.
Рядом с башней Ковенанта впереди стоит танк «Призрак» и еще одна башня, с которой нужно разобраться немедленно. Побеспокойтесь об элитах в этом районе после того, как уничтожите их. После уничтожения Призрака начнется кат-сцена.
Внутри сферического щита Шпиля вы, наконец, можете подлечиться и взять хорошее оружие. В дополнение к очень удобному DMR, возьмите улучшение брони Jetpack, если вы хотите заняться охотой за достижениями позже на уровне.
Ваши товарищи направятся прямо к центру этой области, но вы должны держаться скалы на пути к Шпилю. Используйте камни в качестве укрытия и присядьте, чтобы пробежать по трубам. Обходя врагов сбоку, вы сможете вести снайперский огонь по застрельщикам высоко на скалах из фокусных винтовок, пока ваши приятели медленно их догоняют.
ads
Хорхе в конце концов пройдет мимо вас и прыгнет прямо в центр врагов, отвлекая их и облегчая отстрел со стороны утеса. С другой стороны, вы можете схватить грузовик на Крайнем Севере и заставить Хорхе сесть на него. Он запрыгнет на кровать со своим гигантским цепным ружьем, и вы сможете легко уничтожить врагов, используя свои навыки вождения, чтобы атаковать их.
Когда все враги в этом районе будут мертвы, вам будет поручено проникнуть в Шпиль. Есть простой способ сделать это и сложный — последний принесет вам достижение.
Самый простой способ добраться до вершины Шпиля — спуститься на грузовике с Хорхе и всеми остальными прямо по склону в туннель, ведущий через нижнюю часть строения. Вы можете захотеть подстрелить пехотинцев по турелям, прежде чем делать это. Внизу бросьте Хорхе и войдите в один из светящихся гравитационных лифтов по обе стороны конструкции. Они приведут вас к вершине.
«Жесткий метод» заключается в том, чтобы угнать автомобиль Banshee, летающий по местности. Для этого можно использовать один из двух способов. Один из них — дождаться, пока он качнется поблизости, а затем ударить его заряженным плазменным пистолетом, чтобы вывести из строя. Поднимите его, как только он упадет на землю. Другой метод даст вам достижение, о котором мы говорили:
ads
Совет по достижению: Banshees, Fast and Low — Угоните Banshee во время кампании Reach.
Для этого вам понадобится реактивный ранец. На острие копья, как только вы врежетесь в полусферический щит последней башни, продвигайтесь к ней. Когда вам дадут добро проникнуть в башню и добраться до вершины, посмотрите вдоль высокой скалы. Здесь можно найти несколько платформ, сделанных из чего-то похожего на трубы. Поднимитесь к ним на реактивном ранце и подождите, пока Банси не придет за вами. Когда Банши поворачивается, она движется особенно медленно. Реактивный ранец к Банши и нажмите на подсказку, чтобы поднять его. Вы также можете сделать это с более высоких скал в этом районе, просто убедитесь, что вы летите на реактивном ранце или падаете, когда поднимаете низколетящую банши!
Видео: Джек Банши, уничтожьте Шпиль
ЗагрузкаС помощью Банши вы можете просто взлететь на верхнюю платформу Шпиля! Верхний уровень Шпиля представляет собой круговой проход. Ваша цель — диспетчерская, но ее охраняют два пехотинца с плазменными пушками и элита с энергетическим мечом.
Прежде чем приступить к этим угрозам, убейте пехотинцев в коридоре и обязательно возьмите плазменный пистолет и плазменную винтовку у мертвых пехотинцев и стойки в коридоре.
реклама
Загляните в одну из дверей и бросьте гранату в Грунта из плазменной пушки. Немедленно зарядите свой плазменный пистолет и выстрелите в элиту за пультом. Если вы попали в него, бегите в огонь, а затем, когда он вытащит меч, ударьте его по лицу рукопашной атакой. Немедленно развернитесь и вырубите всех оставшихся пехотинцев.
Теперь активируйте панель управления, нажав X, чтобы закончить уровень.
ВИДЕО ПРОХОЖДЕНИЕ
ЗагрузкаВверх Далее: Миссия 06
Предыдущая
Миссия 04
Следующая
Миссия 06
Было ли это руководство полезным?
В этом путеводителе по вики
Halo: Reach
Bungie
Рейтинг
ESRB: MureПлатформы
Pcxbox Onexbox 360Starfield: Performance
Bethes Onexbox 360
Starfield: Performance
Bethes Onexbox 360
. в портфолио Xbox, с его последней и, возможно, самой ожидаемой игрой в Starfield, выпущенной на Xbox Series X, Series S, Xbox One и ПК в 2023 году. Геймплей этой огромной игры Gamepass был раскрыт ранее в этом году, чтобы дать представление о том, что мы можем Ожидайте. Построенная на улучшенном движке The Creation Engine 2, игра демонстрирует явные успехи по сравнению с Fallout 4 и другими предыдущими играми. Космические путешествия, построение мира, технология рендеринга и многое другое — все это описано в нашем обзоре производительности IGN.
Фокус-покус 2 — официальный тизер-трейлер
Посмотрите тизер-трейлер Фокус-покус 2. Прошло 29 лет с тех пор, как кто-то зажег Свечу черного пламени и воскресил сестер 17-го века, и они жаждут мести. Теперь трое старшеклассников должны помешать троице ведьм устроить новый хаос в Салеме до рассвета в канун Дня Всех Святых. Бетт Мидлер, Сара Джессика Паркер и Кэти Нэджими воссоединяются для долгожданного Disney Plus Original, Hocus Pocus 2. В сиквеле также снимаются Даг Джонс, Уитни Пик, Лилия Бэкингем, Белиса Эскобедо, Ханна Уоддингем, Тони Хейл, Сэм Ричардсон, Джуджу Бренер. , Фрой Гутьеррес, Тейлор Пейдж Хендерсон и Нина Китчен. Режиссер Энн Флетчер и сценарий Джен Д’Анджело. «Фокус-покус 2» дебютирует на Disney+ 30 сентября 2022 года.0005 Загрузка
Основы ККИ «Покемон»: узнайте, как играть, пока мы играем с Китом Хаберсбергером — Let’s Play Lounge
Dune: Awakening Reveal Trailer
Займите свое место в битве за Арракис в Dune: Awakening, MMO на выживание в открытом мире, действие которой происходит научно-фантастический мир Дюны Фрэнка Герберта.
Ручная граната-бомба The Mills
Когда в 1914 году произошло столкновение европейских империй, военачальники изо всех сил пытались приспособиться к новому оружию, доступному в промышленных масштабах. Военная техника получила дальнейшее развитие, и были найдены новые способы ее использования. В этом сообщении блога мы рассмотрим гранату № 5 Mark 1 Mills, первую британскую ручную гранату, которая когда-либо выпускалась в больших количествах.
Развитие №5 Mark 1
Во время Первой мировой войны военное министерство полагало, что самовоспламеняющаяся ручная граната бельгийской разработки станет ценным приобретением для британских солдат в окопах. Компания Compagnie Belge de Munitions (CBdM), запатентованная в 1912 году капитаном бельгийской армии Леоном Роланом, была создана для продажи гранаты британскому производителю.
Задание было дано Уильяму Миллсу из компании Mills Co. Опытному инженеру было поручено изменить конструкцию гранаты, сделав ее более безопасной и эффективной, чем ее бельгийский аналог.
Ручная граната – №5 Мк. 1 Бомба Миллса (около 1915 г.) XX.2204
После нескольких фальстартов Миллс в 1915 г. отправил во Францию прототипы своей яйцевидной гранаты с чугунным корпусом. В конце концов этот прототип стал № 5 Mark 1 и стал первой британской ручной гранатой, когда-либо выпущенной в таком большом количестве.
Напоминая небольшой ананас из-за своей сегментированной внешней формы, эти сегменты изначально были предназначены для фрагментации. Однако из-за характера взрывчатых веществ они этого не сделали, но вместо этого обеспечили надежное сцепление во влажных условиях траншей.
Как он использовался?
Чтобы взорвать гранату, нужно было вынуть английскую чеку. Как только штифт был вытащен с помощью прикрепленного кольца, пользователь удерживал рычаг и готовился к броску. При броске рычаг отпускал. При отпускании рычага ударник падал на капсюль, взрыв от которого поджигал фитиль. Он горел пять секунд, прежде чем достиг детонатора.
Хороший бомбардировщик должен уметь бросать бомбу на расстояние около 30,5 м (100 футов), защищая себя от взрыва. Считалось, что игроки в крикет, особенно с хорошей рукой для игры в боулинг, были самыми эффективными бомбардировщиками.
Гранаты №5 поставлялись пехоте в деревянных ящиках, по 12 гранат в каждом, с банкой запальных комплектов. Каждый из этих полных блоков детонатора включал детонирующий заряд, 5-секундный взрыватель и капсюльную камеру, в которой размещался инициирующий ударный капсюль, а также ключ-заглушку.
Учебная схема, показывающая ручную гранату Миллса, школа гранатометов Годстоун, Великобритания, 1917 год, взята из тетради с вкладными листами, принадлежащей лейтенанту Дж.
Приведение в действие бомбы Миллса было простым, требовалось только отвинтить заглушку основания, вставить узел детонатора и снова закрутить заглушку. Это всегда делалось заблаговременно и в укрытии, но по своей сути оставалось рискованной задачей. Рядовой Кларри Джарман, бомбардировщик-разведчик 7-го Королевского полка, вспоминал: «Раздались грохот и крики, и носильщики на носилках бросились к каким-то несчастным, потерявшим концентрацию».
Личные воспоминания
Рядовой Дж. Керди, 6-й батальон Хайлендской легкой пехоты/Королевского авиационного корпуса
Рядовой Керди описывает, как делать самодельные ручные гранаты из банок из-под варенья (mp3, 2 МБ). [скачать расшифровку (txt, 2 КБ)].
Рядовой Томас Нэш, Манчестерский полк
Рядовой Томас Нэш дает ужасный отчет о последствиях броска ручной гранаты Миллса в немецкого солдата (mp3, 3 МБ) [загрузить расшифровку (txt, 2 КБ)], находясь под машиной орудийный и артиллерийский огонь, а также перебор с примкнутыми штыками. Он поступил на службу в 1916 и служил на Западном фронте.
Какое влияние они оказали на окопную войну?
Эти гранаты были неотъемлемой частью окопной войны, особенно во время рейдов. Интересно, что конспекты курсов бомбардировщиков, проходивших в Школе вооружений в Хайте в январе 1920 г., до сих пор обучали тактике бомбометания траншей. Следует сделать вывод, что уроки, извлеченные из войны, повлияли на будущее бомбардировок и на то, какую тактику использовать для достижения оптимального эффекта.
Для штурма траншеи вам понадобится восемь солдат и один унтер-офицер в следующем строю:
- № 1) Стрелок экипирован тремя бомбами на случай чрезвычайной ситуации, его основная задача заключалась в том, чтобы «опередить отряд в траншею и с помощью штыка отразить натиск врага».
- Нет 2) Штыковщик, который передавал сообщения от стрелка к метателю.
- № 3) Первый метатель, он несет до 12 бомб, «его обязанность — разбомбить главную траншею как можно дальше вперед».
- Нет 4) Действует как носитель для метателя, помогая метателю, где это возможно, его основная обязанность — бомбить коммуникационные траншеи.
- № 5) унтер-офицер который также оснащен несколькими бомбами.
- Нет 6) Второй метатель, в задачу которого входит также бомбить коммуникационные траншеи, однако он останавливается и бомбит коммуникационные траншеи до тех пор, пока другой участок с тыла не вступит во владение. Он также заменяет третьего человека, если тот становится жертвой.
- № 7) Помогает шестому человеку в качестве авианосца и вспомогательного бомбардировщика.
- № 8 и 9) Бомбардировщики. Они несут 12 бомб и достаточный запас стержней (которые одним концом вставляются в гранату, а другим — в ствол винтовки), так что при необходимости они могут использовать метательные бомбы и наоборот.
- Третий и четвертый должны быть вместе, если это возможно, а восьмой и девятый должны быть вместе, но следует избегать объединения секции вместе, так как вся группа может пострадать от одной бомбы.
Как и многие виды оружия, разработанные для промышленного использования во время Первой мировой войны, бомба Миллса определила класс гранат, которые оставались стандартными британскими осколочными гранатами более 55 лет.
Автор: Лиза Трейнор, куратор отдела огнестрельного оружия.
Вы можете узнать больше о происхождении и использовании бомбы Миллса и других видов оружия времен Первой мировой войны в нашей коллекции онлайн.
Истории по теме
Национальный музей и мемориал Первой мировой войны
- Наука и техника
Краткие факты о ручных гранатах времен Первой мировой войны
Во время Первой мировой войны ручные гранаты также назывались «ручными бомбами». Общая философия их использования в боевых армиях заключалась в том, что гранаты могли убить врага под землей или за укрытием. Они также могли вытеснить противника на открытое пространство, предоставив цели для ружейного и пулеметного огня.
Наступательные гранаты использовали сотрясение или ударные волны для ранения, в то время как оборонительные гранаты взрывались, разбрасывая осколки снаряда. Газовые, дымовые и осветительные гранаты также использовались в Первую мировую войну. Эти гранаты делались из латуни, железа и стали, некоторые с деревянными и даже картонными ручками. У них было много имен: бомбы Батти, Цитрон Фуг, Ньютон-Пиппин, Петард, Безоцци, Кугель, Сигаро и Зигварт; и принимал множество форм.
Фотография корпуса связи с подписью «Иллюстрация методов метания ручных гранат из окопов. Передовой форпост 137-го пехотного полка [пехотного полка] возле Амферсбаха, Эльзас, Германия, 29 августа., 1918». Подробнее см. в базе данных онлайн-коллекций. Термин «граната» происходит от латинского granatus , буквально «наполненный зерном». «Зерно» в гранатах представляло собой взрывчатые смеси и соединения, содержащиеся в металлических контейнерах и взорвавшиеся с помощью искры, фитиля, механического или ударного воспламенения. Некоторые источники сообщают, что термин происходит от испанского слова granada или граната, для сходства между плод и оружие. Когда гранаты впервые стали использоваться в войне, неизвестно. Но легенда гласит, что первой гранатой был небольшой ящик с живыми гадюками (змеями), которых древние воины бросали в лагерь врага.0005
Первое зарегистрированное использование слова «граната» относится к 1536 году во время осады Арля на юге Франции французскими войсками при короле Франциске I. Ранние гранаты были сделаны из стеклянных шаров, кувшинов, бочонков и котелков. В справке 1665 говорится, что гранаты носили в кармане, называемом grena-diere .
Отрывок из кинофильма Корпуса связи «Тренировки во Фландрии и операция Ипр-Лис, 24 мая — 3 сентября 1918 г. , 30-я дивизия» Co. I, 120-я пехотная, 30-я дивизия, 2-й лейтенант М. В. Вич и 2-й лейтенант Дж. Р. Бостон командует, упражняется с ручными гранатами с бомбами Миллса. Лейтенант М. В. Вич показывает действия, выполняемые при бросании бомбы.
К 1667 году французская армия имела регулярные роты гренадеров. Гранаты не играли большой роли в военных действиях, хотя французы использовали около 3200 из них в Севастополе в 1854-55 гг., а взамен получили несколько русских гранат. Некоторые из них использовались во время Гражданской войны в США, но получили известность во время русско-японской войны всего за десять лет до Первой мировой войны. Русские построили три завода в Порт-Артуре, Китай, чтобы производить тысячу гранат в день.
В тот роковой день 28 июня 1914 января, когда были убиты австро-венгерский эрцгерцог Франц Фердинанд и его жена Софи, несколько заговорщиков «Черной руки» несли и использовали ручные бомбы Крагуевац , названные в честь сербского армейского склада. Их взрывы вызвали словесный взрыв от эрцгерцога Франца Фердинанда к мэру Сараево после первых покушений на его жизнь «Что толку от ваших речей? Я пришел сюда, чтобы нанести вам визит, и меня встречают с бомбами. Это возмутительно!»
В начале войны немцы обучали обращению с ручными гранатами только специальные пехотные подразделения, или «пионеров». Вскоре стандартными для немцев стали два типа гранат: палочные (со взрывчаткой, прикрепленной к деревянной ручке) и яичные (потому что напоминали яйцо). Немецкие гранаты-палки снова называли «картофельными давилками» за их форму.
В начале войны французы не были готовы к использованию и производству гранат. В одном отчете за январь 1915 года говорилось, что, хотя солдатам полностью не хватало гранат заводского производства, им не хватало изобретательности в изготовлении замечательных снарядов из консервов из говядины, сардин, тунца и банок из-под фуа-гра . Наевшись лакомств, они взяли банки, загрузили их камнями, собранными из траншей, осколочными ядрами и всевозможными взрывчатыми веществами, и вставили фитильные запалы, которые действовали менее 6 секунд.
Ранние британские фронтальные гранаты были похожи на французские, хотя немногие из них были столь экзотичны, как банки из-под фуа-гра . В основном это были горшки для варенья. Британские разработки винтовочных гранат в начале войны были фрагментарными. Стержень вставлялся в ствол служебной винтовки и запускался специальным холостым патроном. Винтовочные гранаты были разработаны так, чтобы приземляться головой вперед, но часто этого не происходило. Они несли взрывчатку, дым, сигналы и сообщения. В конце войны были разработаны противотанковые ружейные гранаты.
Приказ британской бригаде, изданный для нападения на Сомму 1 июля 1916 г., гласил, что гранатометные или бомбардировочные отряды: каждый унтер-офицер будет нести 6 мельничных бомб, 4 винтовочные гранаты и 2 дымовые; двое штыков несут 12 мельничных бомб и 4 дымовых; 2 метателя несли 24 мельницы и 4 дыма; 2 авианосца (резервные метатели) несли 24 мельницы и 4 дымовых, а 2 стрелковых гренадера несли 8 мельниц и 20 винтовочных гранат, всего 74 мельницы, 24 винтовочные гранаты и 14 дымовых гранат.
г. Русские использовали несколько типов гранат. Есть русская ручная граната образца 1914 года, датированная 1914 годом. Сделанная из листового металла, прикрепленная к деревянной ручке, квадратная головка напоминает фонарь, отсюда и ее прозвище. Русскую гранату образца 1914 года также называли «бутылочной» гранатой за ее форму.
Военный колледж армии США в начале 1917 года описал развитие гранат на войне: «Гранаты, использовавшиеся в начале этой войны, были импровизированы на поле боя, но успех, достигнутый при их использовании, привел к изобретению гранат. множество новых стандартных типов и их последующее принятие всеми современными армиями».
Многие типы гранат использовались американскими войсками. В основном использовались американская Mark I, французская винтовочная граната VB с разрядником, французская дымовая и удушающая граната образца 1916 года, британская комбинированная ручная и винтовочная граната Type No. 27 (с белым фосфором), французская слезоточивая и раздражающая граната образца 1916 года и французская модель.
