Датчик температуры: контроль температурного режима двигателя

18.01.2017 #Датчик температуры

Датчик температуры: контроль температурного режима двигателя

В каждом автомобиле есть простой, но важный датчик, помогающий контролировать работу двигателя — датчик температуры охлаждающей жидкости. О том, что такое датчик температуры, какую он имеет конструкцию, на каких принципах основана его работа, и какое место он занимает в автомобиле — читайте в статье.

Что такое датчик температуры

Датчик температуры охлаждающей жидкости (ДТОЖ) — электронный датчик, предназначенный для измерения температуры охлаждающей жидкости (ОЖ) системы охлаждения двигателя внутреннего сгорания. Данные, полученные с помощью датчика, используются для решения нескольких задач:

• Визуальный контроль температуры силового агрегата — данные с датчика выводятся на соответствующий прибор (термометр) на приборной панели в салоне автомобиля;
• Корректировка работы различных систем двигателя (питания, зажигания, охлаждения, рециркуляции отработанных газов и других) в соответствии с его текущим температурным режимом — информация с ДТОЖ подаются на электронный блок управления (ЭБУ), который вносит соответствующие корректировки.

Датчики температуры ОЖ используются во всех современных автомобилях, они имеют принципиально одинаковую конструкцию и принцип работы.

Типы и конструкция датчиков температуры

В современных транспортных средствах (а также и в различных электронных устройствах) используются датчики температуры, чувствительным элементом в которых выступает терморезистор (или термистор). Терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от его температуры. Существуют термисторы с отрицательным и положительным температурным коэффициентом сопротивления (ТКС), у приборов с отрицательным ТКС сопротивление падает с ростом температуры, у приборов с положительным ТКС — напротив, повышается. Сегодня чаще всего применяются термисторы с отрицательным ТКС, как более удобные и дешевые.

Конструктивно все автомобильные ДТОЖ принципиально одинаковы. Основу конструкции составляет металлический корпус (баллон) из латуни, бронзы или иного коррозионностойкого металла. Корпус выполнен таким образом, что его часть контактирует с потоком охлаждающей жидкости — здесь располагается термистор, который дополнительно может прижиматься пружиной (для более надежного контакта с корпусом). В верхней части корпуса располагается контакт (или контакты) для включения датчика в соответствующую цепь электросистемы транспортного средства. На корпусе также нарезана резьба и выполнен шестигранник под ключ для монтажа датчика в систему охлаждения двигателя.

Датчики температуры отличаются способом подключения к ЭБУ:

• Со стандартным электрическим разъемом — на датчике выполнен пластиковый разъем (или колодка) с контактами;

• С винтовым контактом — на датчике выполнен один контакт с зажимным винтом;
• Со штыревым контактом — на датчике предусмотрен один контакт в виде штыря или лопатки.

Датчики второго и третьего вида имею только один контакт, в роли второго контакта выступает корпус датчика, соединенный с «массой» электросистемы автомобиля через двигатель. Такие датчики чаще всего используются на коммерческих и грузовых автомобилях, на специальной, сельскохозяйственной и иной технике.

Датчик температуры ОЖ монтируется в самой горячей точке системы охлаждения мотора — в выпускном патрубке головки блока цилиндров. На современных автомобилях часто устанавливается сразу два или даже три ДТОЖ, каждый из которых выполняет свою функцию:

• Датчик термометра (указателя температуры ОЖ) — наиболее простой, имеет невысокую точность, так как он помогает лишь визуально оценить температуру силового агрегата;

• Датчик ЭБУ на выходе из головки блока — наиболее ответственный и точный датчик (с погрешностью 1-2,5°C), позволяющий отслеживать изменения температуры в несколько градусов;
• Датчик на выходе из радиатора — вспомогательный датчик невысокой точности, обеспечивающий своевременное включение и отключение электрического вентилятора охлаждения радиатора.

Несколько датчиков дают больше информации о текущем температурном режиме силового агрегата и позволяют надежнее контролировать его работу.

Принцип работы и место датчика температуры в транспортном средстве

В общем случае принцип работы датчика температуры прост. На датчик подается постоянное напряжение (обычно 5 или 9 В), на термисторе в соответствии с законом Ома (за счет его сопротивления) напряжение падает. Изменение температуры влечет за собой изменение сопротивления термистора (при росте температуры — сопротивление снижается, при понижении температуры — повышается), а значит, и падение напряжения в цепи датчика. Измеряемая величина падения напряжения (а точнее — фактическое напряжение в цепи датчика) как раз и используется термометром или ЭБУ для определения текущей температуры двигателя.

Для визуального контроля температуры силового агрегата в цепь датчика подключается специальный электрический прибор — логометрический термометр. В приборе используется две или три электрических обмотки, между которыми расположен подвижный якорь со стрелкой. Одна или две обмотки создают постоянное магнитное поле, а одна обмотка включена в цепь датчика температуры, поэтому ее магнитное поле изменяется в зависимости от температуры ОЖ. В результате взаимодействия постоянных и переменных магнитных полей в обмотках заставляет якорь проворачиваться вокруг оси, что влечет за собой изменение положение стрелки термометра на его циферблате.

Для контроля функционирования мотора на различных режимах и управления его системами показания датчика подаются на электронный блок управления через соответствующий контроллер. Измерение температуры производится по величине падения напряжения в цепи датчика, для этого в памяти ЭБУ присутствуют таблицы соответствия величины напряжения в цепи датчика и температуры двигателя. На основе этих данных в ЭБУ запускаются различные алгоритмы работы основных систем двигателя.

На основе показаний ДТОЖ осуществляется корректировка работы системы зажигания (изменение угла опережения зажигания), питания (изменение состава топливно-воздушной смеси, ее обеднение или обогащение, управление дроссельным узлом), рециркуляции отработавших газов и других. Также ЭБУ в соответствие с температурой двигателя устанавливает частоту вращения коленвала и другие характеристики.

Датчик температуры на радиаторе охлаждения работает аналогичным образом, с его помощью осуществляется управление электровентилятором. На некоторых автомобилях этот датчик может работать в паре с основным для более точного управления различными системами двигателя.

Датчик температуры играет важную роль в любом транспортном средстве с ДВС, в случае поломки его необходимо как можно скорее заменить — только в этом случае будет обеспечена нормальная работа силового агрегата на любых режимах.

Другие статьи

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

08.06.2022 | Статьи о запасных частях

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

#Палец поршневой

Палец поршневой: прочная связь поршня и шатуна

02. 02.2022 | Статьи о запасных частях

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Вернуться к списку статей

Датчик температуры охлаждающей жидкости: назначение, устройство, принцип работы

Работа мотора в машине сопряжена с постоянным процессом сгорания топливной смеси. Из-за чего двигатель внутреннего сгорания (ДВС) может перегреться и выйти со строя. Для предотвращения подобных инцидентов ДВС принудительно охлаждается посредством циркуляции специальной жидкости.  А вот контроль за ее состоянием производит датчик температуры охлаждающей жидкости (ДТОЖ).

Назначение

Такой датчик предназначен для контроля состояния двигателя авто посредством фиксации температурных изменений жидкости охлаждения. С этой целью его размещают в антифризе, где происходит непосредственное взаимодействие чувствительного элемента и слоя охлаждающей жидкости. Также заметьте, что в некоторых автомобилях размещают два сенсора по отношению ко входному и выходному патрубку системы охлаждения, за счет чего компьютер производит сравнение показаний.

Датчик передает данные измерений на блок управления для дальнейшей регулировки работы системы. Логический блок принимает решение о продолжении работы автомобиля в том же режиме или об уменьшении параметра, влияющего на фактора нагрева. Помимо электронных моделей, существуют и механические сенсоры, которые предназначены не для взаимодействия с логическим блоком, а для вывода информации на термометр в салоне. В случае с механическими моделями водитель сам принимает решение об изменении режима вождения или полной остановке агрегата.

В зависимости от модели машины, датчик предназначается для выполнения таких функций:

• Контроль температуры в конкретный момент времени для системы охлаждения.
• Влияние на выбор режима работы, в зависимости от сложившейся ситуации.
• Подача сигнала к аварийному включению или отключению мотора, при резком нарастании или падении температуры.
• Контроль опережения или запаздывания зажигания – позволяет регулировать интенсивность выброса выхлопных газов и нагрузку на поршневую систему.
• Подача сигнала на обогащение топливной смеси в случае недопустимого снижения температуры охлаждающей жидкости.

Устройство и принцип работы

В отличии от устаревших моделей, современные приспособления для контроля температуры, основываются на работе термистора. В соответствии с п.22 ГОСТ 21414-75 это такой нелинейный резистор, который изменяет величину собственного омического сопротивления, в зависимости от степени нагрева или охлаждения.

Рис. 1. Устройство датчика температуры охлаждающей жидкости

Для датчика температуры охлаждающей жидкости применяются резистивные элементы с отрицательным температурным коэффициентом. Это обозначает, что в отличии от классических проводниковых материалов, где с нагреванием омическое сопротивление возрастает, повышение температуры датчика приводит к уменьшению сопротивления.

К примеру, измеряя показания при +20 ºС сопротивление термистора будет составлять 3,5 кОм. При нагревании антифриза до +90 ºС сопротивление датчика упадет до отметки 0,24 кОм. Но, существуют и исключения, к примеру, у автомобилей марки Renault датчик имеет положительный температурный коэффициент.

Принцип действия датчика температуры охлаждающей жидкости базируется на следующей схеме:

Рис. 2. Принцип действия датчика температуры охлаждающей жидкости

1. В состоянии покоя двигателя  охлаждающая жидкость будет иметь сопоставимую с окружающей средой температуру. Сопротивление термистора датчика Rt останется на максимальной отметке и поданное напряжение практически не выдаст ток в цепь индикации логического блока.
2. При замыкании контактов V в замке зажигания вместе с запуском двигателя будет подано напряжение от аккумулятора А на датчик температуры. По мере нарастания оборотов, сопротивление  термистора Rt будет снижаться в соответствии с его характеристикой.
3. В случае превышения допустимого предела температур, Rt  перейдет в режим проводимости. В соответствии с законом Ома величина тока, протекающего через термистор, возрастет. Сигнал придет на логический блок и будет подана команда для снижения объема, впрыскиваемого топлива, или уменьшение числа оборотов коленчатого вала.
4. При снижении оборотов и мощности мотора, со временем камера сгорания охладится и ДВС придет в норматив температуры. Охлаждающая жидкость остынет и у термистора Rt снова возрастет сопротивление. Величина тока в цепи индикации логического блока снова уменьшится, и автомобиль перейдет в нормальный режим работы.

В зависимости от величины падения напряжения на термисторе датчика Rt, будет оцениваться текущий температурный режим. В данном примере мы рассмотрели электрический метод измерения, но у некоторых типов датчиков может применяться и механический, работающий за счет температурного расширения.

Где находится?

Для производства каких-либо операций с датчиком температуры охлаждающей жидкости необходимо четко представлять себе место его установки. Следует отметить, что точка установки будет отличаться в зависимости от модели автомобиля. Поэтому для поиска лучше обратиться к инструкции производителя, где указана позиция соприкосновения с охлаждающей жидкостью.

Рис. 3. Место установки датчика температуры охлаждающей жидкости

Наиболее распространенным местом установки является:

1. головка блока цилиндров или выпускной патрубок;
2. верхний шланг радиатора;
3. корпус термостата;
4. в некоторых ситуациях может устанавливаться два датчика температуры– на входе и на выходе.

Место установки предусматривает обеспечение контакта чувствительного элемента с охлаждающей жидкостью. Но, в случае утечки антифриза из системы, контакт может  нарушиться и контроль температуры прекратиться. В результате этого вы получите некорректные показания, что может повлечь сбой в работе системы.

Признаки поломки

Как и неисправности любого устройства в автомобиле, выход со строя сенсора температуры охлаждающей жидкости может привести к нежелательным последствиям.

При движении машины поломка может проявляться как:

1. проблематичный запуск мотора в холодную погоду;
2. нетипичные звуки от выхлопных газов только запущенного мотора;
3. при достижении максимальной температуры мотор глохнет;
4. не запускается вентилятор охлаждения при нагревании ДВС;
5. превышение расхода топлива сверх установленной нормы.

Современные авто выводят данные о нарушении температуры охлаждающей жидкости на дисплей. Причиной неисправности может стать как механическая поломка (сорванная резьба, растрескивание корпуса, перегорание термистора), так и электрическая (короткое замыкание в измерительной цепи или обрыв провода). Чтобы убедиться в правильности вашего предположения, проверьте датчик, и, при необходимости замените его новым.

Проверка и замена

Следует отметить, что появление характерных признаков может обуславливаться и другими поломками. К примеру, поломкой вентилятора охлаждения или нехваткой охлаждающей жидкости. Поэтому для начала необходимо проверить работоспособность и правильность показаний  датчика температуры охлаждающей жидкости.

На практике существует довольно большое число методов, одни из которых вы можете реализовать в домашних условиях. Другие, как съем осциллограммы, вам проведут только на станциях техобслуживания. Самостоятельно произведите внешний осмотр датчика охлаждающей жидкости – на нем должны отсутствовать следы ржавчины, подтеки антифриза, трещины и прочие следы.

Если внешне датчик исправен, проверьте его с помощью мультиметра, для этого:

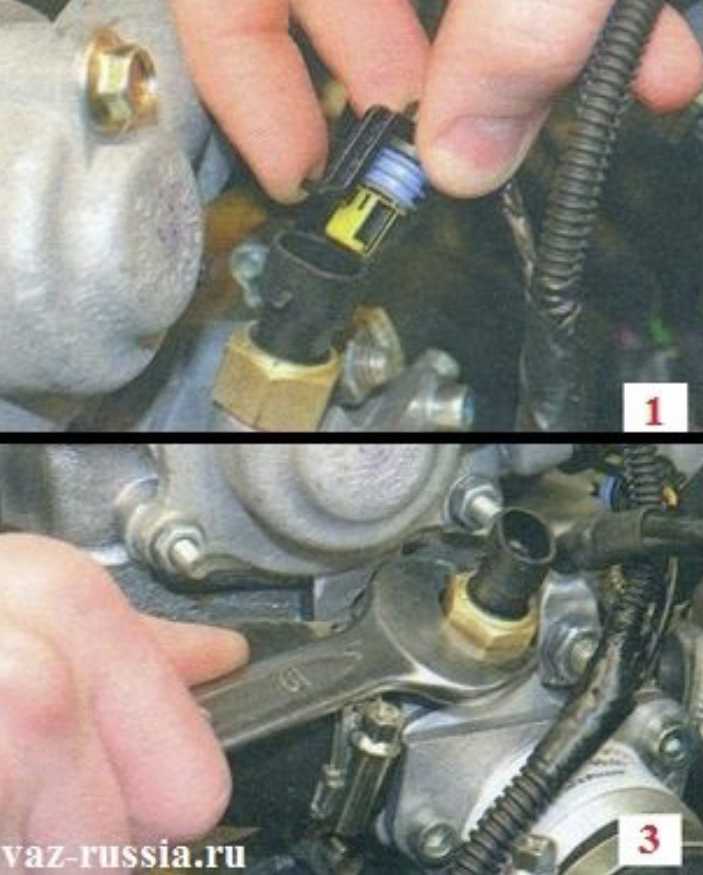

• Отсоедините шлейф от контактов датчика – вам необходимо получить доступ для проведения замеров.

Рис. .4. Отсоедините шлейф от контактов датчика

• Измерения производятся изначально при холодном ДВС. Если это условие не обеспечено, выкрутите датчик с посадочного места и опустите чувствительный элемент в холодную воду.

Рис. 5. Выкрутите датчик с посадочного места

• Подключите щупы мультиметра к выводам датчика и замерьте величину омического сопротивления.

Рис. 6. Подключите щупы к выводам датчика

• Затем запустите ДВС и дождитесь включения вентилятора охлаждения, если вы выкрутили датчик температуры, поместите его в кипяток. Повторно замерьте величину переходного сопротивления.

Рис. 7. Опустите датчик в горячую воду и повторно измерьте сопротивление

• Сравните полученные данные сопротивления для вашей модели автомобиля. К примеру, ниже приведена такая таблица:

Таблица: зависимость сопротивления и падения напряжения датчика температуры от степени нагрева

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
	4800 – 6600	4,00 – 4,50
10	4000	3,75-4,00
20	2200 – 2800	3,00 – 3,50
30	1300	3,25
40	1000-1200	2,50 – 3,00
50	1000	2,5
60	800	2,00-2,50
80	270 – 380	1,00-1,30
110		0,5
	разрыв цепи	5,0 ±0,1

В рассматриваемом примере в холодном состоянии при +10 ºС сопротивление будет составлять 4000 Ом. После того, как вы опустите его  в кипяток, исправный датчик будет иметь сопротивление в пределах 200 – 270 Ом. Если показания кардинально отличаются, налицо поломка сенсора, в таком случае его необходимо заменить.

Для замены датчика температуры охлаждающей жидкости из системы охлаждения слейте антифриз. Отключите шнур питания, если еще не отсоединили его. Затем, при помощи торцевого или рожкового ключа выкрутите сам сенсор.

Установите новый датчик охлаждающей жидкости в посадочное место, обязательно наденьте прокладку. Плотно зажмите его ключом по резьбе до упора.

Рис. 8. Плотно зажмите ключом новый датчик

Замена окончена, можете подключить питающий шнур и залить обратно охлаждающую жидкость.

Список использованных источников

• Диана Скляр «Ремонт и обслуживание автомобилей для чайников» 2012
• Коробейник А.В. «Ремонт автомобилей. Практический курс» 2003
• Твег Росс «Система впрыска бензина. Устройство, обслуживание, ремонт» 2003
• Березин С. В. «Справочник автомеханика» 2008

Как выбрать датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (сокращенно ДТОЖ) – очень важный элемент, отвечающий за температурой ОЖ системы охлаждения. Суть его работы сводится к тому, чтобы давать сигнал на блок управления мотором, который регулирует состав топливной смеси, а также частоты вращения коленчатого вала, равно как и угол опережения зажигания. Без этого датчика не может идти речи о правильном функционировании охлаждающей системы. Хоть само устройство довольно простое и не требует дорогостоящего обслуживания, оно изредка выходит из строя. Неисправности датчика не вполне очевидны, так как они совпадают с таковыми у некоторых смежных узлов. Попытаемся же разобраться с тем, как устроен ДТОЖ, как его проверять и на что обращать внимание при покупке.

Как это устроено

Датчик температуры антифриза – естественная эволюция автомобильного термореле. В не получивших распространения системах

K-Jetronic, в которой впрыск был распределенным, термореле работало так контакт открылся – начался быстрый прогрев мотора, а если контакт закрылся – мотор продолжил функционировать при рабочей температуре.

Сегодня же основой подобного рода датчиков является полупроводниковый термистор, т.е. резистор, который имеет нелинейно зависящее от температуры сопротивление. Решение более чем простое и надежное – в зависимости от сопротивления можно следить за температурой антифриза в режиме реально времени, непрерывно. Термисторы изготавливаются из кобальта или никеля. Материалы обладают одним очень важным свойством. Как только их температура возрастает, увеличивается также количество свободных электронов, что означает уменьшение сопротивления.

Различают 2 типа термисторов в зависимости от температурного коэффициента:

• С отрицательным коэффициентом. Когда двигатель холодный, максимальным является сопротивление. Как только на датчик подают напряжение в 5 Вольт, причем по мере работы и изменении сопротивления эта величина будет уменьшаться. При этом блок управления мотором регистрирует падение напряжения, тем самым определяя температуру залитой в систему ОЖ;
• С положительным коэффициентом. Работает датчик так же, но по мере роста температуры растет и сопротивление. Такими термисторами оборудованы автомобили марки Renault.

Большая часть автомобиль имеют датчики отрицательного коэффициента. Однако, отметим, что принципиальных различий между 2 типами нет. Если деталь изготовлена в соответствии со всеми стандартами, она всегда будет давать реальную информацию о температуре ОЖ. А когда датчик исправен, управляющая система может сделать следующее:

• Отрегулировать угол зажигания, выставив тем самым запаздывание или опережение зажигания. Если все выставлено правильно, автомобиль потребляет наименьшее количество горючего;
• Контролировать параметры топливно-воздушной смеси. В частности если датчик неисправен, блок управления останется без обратной связи и не сможет проконтролировать холостой ход;
• Обогатить бензин, если автомобиль оснащен системой впрыска. В качестве примера на холодном мотора форсункам передается более продолжительный импульс, что позволяет оптимизировать холостой ход и исключить колебания. По этой причине прогрев мотора не сопровождается тряской, лязгом и прочим. Обратный случай: на уже разогретом моторе смесь обедняется, что позволяет улучшить выхлоп, равно как и уменьшить расход.

Кроме того, у датчика много вторичных функций. Он помогает контролировать вращения коленвала, повышает обороты, когда мотор работает на холостом ходу, улучшает работу АКПП с гидротрансформатором.

Где располагается

Как правило, ДТОЖ можно найти в выпускном патрубке ГБЦ, но иногда он ставится прямо на корпусе автомобильного термостата. Устройство имеет специальное посадочное место с резьбой, куда и вкручивается. Сам термистор, как и подобает сердцу детали, находится внутри специального корпуса. Материал корпуса обладает высокой теплопроводностью. Обычно на автоконцернах ставят только один датчик. Но бывают и исключения.

Устанавливают сразу два датчика температуры ОЖ тогда, когда нужно зафиксировать температуру жидкости сразу на выходе жидкости из мотора (это делает первый датчик), а также из радиатора (делает второй датчик). Сами устройства в любом случае располагаются так, что их наконечники контактировали с залитым антифризом. Если последнего в системе недостаточно, датчики не дадут реальной информации о температуре.

Что укажет на неисправность

Неисправный ДТОЖ оказывает эффект на работу двигателя в целом. По этой причине очень важно определиться с тем, имеются ли проблемы именно с ним. Попутно вам наверняка придется проверить также, к примеру, термостат. Вот основные признаки неисправности:

1. Повысился расход топлива;
2. Как только двигатель достигает максимальной температуры, он глохнет;
3. В холодную погоду затруднился пуск двигателя;
4. На холодном двигателя автомобиль имеет грязный выхлоп;
5. При высоких температурах не включается вентилятор.

В самых современных автомобилях информация о неисправности выводится на дисплей. Как показывает практика, полная замена датчика в случае одной из пяти вышеуказанных проблем (а то и всех сразу) не потребуется. Нужно обратить внимание на утечку антифриза, на состояние проводки и контактов. Как только все приводится в порядок, датчик начинает функционировать в штатном режиме. По этой причине в случае неполадок важно проводить визуальный осмотр. Разобрав датчик, можно увидеть следы коррозии и иногда нарушение геометрии. Однако, такая проверка не всегда дает полную картину ситуации.

Учимся проверять датчик

Что очень хорошо, современные датчики предусматривают возможность осуществлять проверку практически в домашних условиях. Автомобилисту важно лишь иметь под рукой мультиметр для измерения напряжений (хотя для первичной оценки этот показатель знать не обязательно) и сопротивлений, а также любой прибор для измерения температуры. Также вам понадобится ключ на 19, электрический чайник и емкость, в которую нужно будет слить охлаждающую жидкость. Очевидно, последняя сливается. Достаточно сливать жидкость вплоть до уровня, который будет чуть ниже положения устройства. Далее нужно отсоединить проводку и ключом на 19 вывернуть датчик.

Если на автомобиле стоит датчик, температурный коэффициент которого отрицательный, то по мере роста температуры напряжение будет падать. Изначально оно равно 4,00-4,50 Вольтам. Вы можете спросить почему напряжение меньше опорного Датчик попросту шунтирует это напряжение, из-за чего мультиметр показывает те самые 4,00-4,50 Вольта. Как только температура возрастает на 10 °С, напряжение будет падать не более чем на 0,5 Вольт. Если у вас нет под рукой термометра, можете довести температуру воды в электрочайнике до 95-97 °С и измерить сопротивление – если оно примерно равно 177 Ом, с датчиком все в порядке.

Если коэффициент положительный, ситуация будет другой. Уже при 20 °С сопротивление вырастет максимум до 297 Ом, а напряжение на термисторе будет равно 0,6-0,8 Вольт. А, скажем, при 80 °С это будет 383-397 Ом и 1,0-1,2 Вольта соответственно.

Впрочем, более точные значения даны в таблицах зависимостей температур от показаний омметра. Их предоставляют сами производители ДТОЖ. Также руководства изложены в руководствах от автоконцернов. Советуем изучить их, если вы хотите эксплуатировать свой автомобиль максимально долго и продуктивно.

Обратите внимание также на то, что электрическая цепь разорваться или замкнуться на «землю». И то, и то указывает на неисправности проводящих элементов. В таких случаях датчик проще заменить, так как к ремонтопригодным деталям он не относится.

К чему может привести неисправность ДТОЖ

Поскольку в большинстве автомобиль стоят датчики с отрицательным температурным коэффициентом, поговорим именно о них. Наиболее частой их проблемой является несоответствие температур, которых достигает корпус, сопротивлению. Обычно оно очень быстро увеличивается только в небольшом диапазоне температур, а в нескольких — реже. В блоке управления уже зафиксированы нормальные температуры ОХ. Если рассчитанные блоком параметры температур «перескочат» с одного уровня на другой (на более низкий), в двигатель будет подаваться переобогащенная топливно-воздушная смесь. С некоторой вероятностью двигатель заглохнет.

Особенно страдают от проблемных датчиков температуры ОЖ те системы, которые не оборудованы расходомером. В них чаще требуется чистка или полная замена свечи зажигания. Отрицательное влияние автомобиль будет оказывать на окружающую среду, так как выхлоп будет очень грязным на непрогретом двигателе, и с высокой вероятностью не будет соответствовать стандарту даже при более высоких температурах.

Совет автомобилистам

Предметом статьи является достаточно тонкое устройство. И автолюбителям стоит понимать, что оно реагирует на работу смежных узлов, на особенности привода, на внешние условия и особенности охлаждающих жидкостей. Специалисты рекомендуют раскошелиться сразу на несколько антифризов, которые вы будете заливать в зависимости от времени года. Хоть это и дорого, но серьезно продлевает жизнь автомобиля.

Обращайте внимание на материал шайбы. Если это медь, то весь датчик можно устанавливать без предварительных манипуляций. А вот если производитель использовал другой материал, то резьбу обязательно нужно смазать герметиком.

Как выбрать новый датчик температуры антифриза

Правильнее всего будет искать запчасть по VIN-коду. Так вы найдете именно то, что будет исправно работать в тандеме со всей охлаждающей системой и электроникой автомобиля. Малейшие различия в характеристиках старой и новой детали чреваты – двигатель будет сильно греться, повысится расход топлива. Советуем искать по коду транспорта оригинальную запчасть. Она стоит своих денег, так как служить будет очень долго.

Другим вариантом будет поиск по техническим данным транспорта. Вам нужно будет указать марку, кузов, производителя, параметры мотора и года выпуска. В поисках вам помогут менеджеры магазинов или электронные каталоги, в которых запчасти уже отсортированы по указанным параметрам.

После покупки датчика стоит все же проверить его указанным выше методом. Достаточно взять электрочайник, вскипятить в нем воду и проверить датчик омметром. Если при столь высокой температуре датчик покажет себя хорошо, его можно будет смело ставить на автомобиль.

Экскурс по брендам

При подборе аналогов советуем обратить внимание на продукцию вот таких фирм FAE (Испания), Blue Print (Великобритания), EPS (Италия). Отличные запчасти поставляет Nipparts (Нидерланды), среди которых можно найти ДТОЖ практически для всех азиатских автомобилей.

Также неплохие аналоги по доступной цене предлагают Fenox (Беларусь), Era (Италия). Качество датчиков очень высоко, хотя и серьезно уступает OEM-комплектующим. Если ваши финансы сильно ограничены, имеет смысл брать датчик белорусской фирмы.

Не советуем брать аналоги малоизвестных фирм. Поскольку датчик представляет собой пусть и простое, но все же электрическое устройство, низкое качество его исполнения наихудшим образом скажется на работе двигателя. Всякая экономия здесь оказывается сомнительной. Лучше всего переплатить, но взять оригинал – в долгосрочной перспективе он будет работать лучше всякого аналога.

Вывод

Многие автолюбители, узнав о проблемах с системой охлаждения, начинают искать проблему в радиаторе и термостате. Однако, далеко не всегда неполадки могут быть связаны именно с ними. Компактный ДТОЖ также может поломаться, хоть и представляет собой очень надежную деталь. Новая запчасть не стоит больших денег, особенно если учесть, что на выбор сегодня есть аналоги от десятков производителей. Выше мы указали на самых лучших. Впрочем, это не отменяет того, что дольше всего отъездит оригинальная запчасть.

Не советуем медлить с заменой неисправного датчика. Как и всякая деталь системы охлаждения, он должен исправно функционировать, иначе вам не избежать трат на ремонт двигателя. Но до этого доходит редко. Вы сразу заметите чад из выхлопной трубы, проблему с пуском двигателя и его дальнейшей эксплуатацией. Обратитесь к специалистам на СТО. Возможно, полная замена датчика вам и не понадобится.

Где находится датчик температуры охлаждающей жидкости и зачем нужен

Содержание

1. Что такое датчик температуры охлаждающей жидкости (ДТОЖ)
2. Основные задачи и функции ДТОЖ
3. Где находится ДТОЖ
4. Разновидности датчиков температуры ОЖ
5. Принцип работы датчика температуры антифриза
6. Признаки неисправности датчика температуры ОЖ
7. Основные причины неисправности ДТОЖ
8. Как проверить ДТОЖ
9. Как заменить датчик
10. Заключение
11. Видео

Система охлаждения двигателя важна для его бесперебойной работы. И в ней должно быть исправным все, даже такие, на первый взгляд, мелочи, как датчик температуры охлаждающей жидкости.

Что такое датчик температуры охлаждающей жидкости (ДТОЖ)

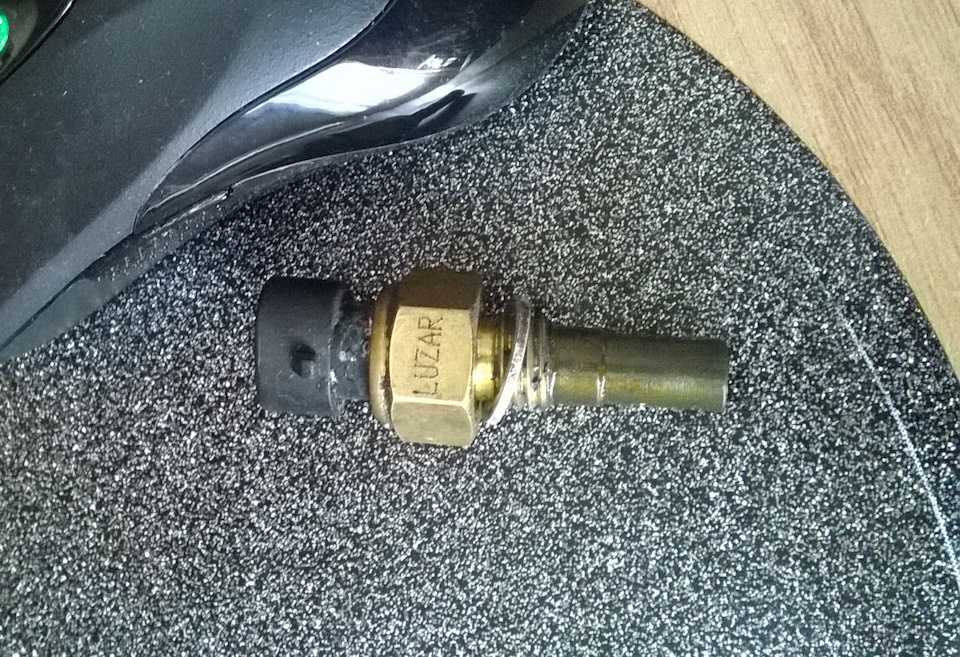

Пример внешнего вида датчиков температуры ОЖ для различных автомобилей

Датчик охлаждающей жидкости – это небольшой прибор, который определяет температуру охлаждающей жидкости в системе. При ее нагреве он подает сигнал на включение вентилятора, чтобы ее снизить.

Главное, за что отвечает датчик температуры охлаждающей жидкости, это включение вентилятора. Если он неисправен, вентилятор не включится. Соответственно, антифриз может закипеть, а мотор – перегреться.

На инжекторных двигателях неправильно работающий (или не работающий вообще) датчик приведет к тому, что угол опережения зажигания будет выставлен электронным блоком управления неверно, горючее будет расходоваться больше, а нагрузка на двигатель возрастет.

Кроме того, есть у этого прибора и другие, не менее важные функции, от выполнения которых зависит работоспособность двигателя в целом. Поэтому неисправность датчика температуры охлаждающей жидкости влияет на многое, а значит, ее нужно вовремя находить и устранять.

Основные задачи и функции ДТОЖ

Как правило, в системе находится несколько датчиков температуры охлаждающей жидкости – от двух до пяти. В стандартной схеме с двумя один отвечает как раз за работу вентилятора, а второй передает данные на панель управления. Дополнительные датчики температуры охлаждающей жидкости используются для других целей.

Если говорить в целом, то вот какие основные задачи стоят перед температурным датчиком охлаждающей жидкости:

1. Обогащение топлива. При низкой температуре ОЖ датчик подает об этом сигнал на блок управления. В результате впрыск топлива увеличивается. Это нужно, чтобы двигатель стабильно работал на холостых оборотах. И наоборот, при увеличении температуры форсунки уменьшают впрыск топлива. Если же датчик не подает своевременного сигнала о повысившемся градусе, то в результате топливо переобогащается. Это – лишний расход топлива, затраченные на него усилия, загрязнение выхлопов.
2. Увеличение количества оборотов при запуске. Это нужно для того, чтобы мотор не заглох на старте.
3. Регулировка клапана рециркуляции выхлопов. Во время запуска двигателя этот клапан должен быть закрыт, до того, как система войдет в нормальный рабочий режим температуры. В противном случае машина будет работать нестабильно или вовсе заглохнет.
4. Выставление угла зажигания. От правильно или неправильно выставленного угла зажигания зависит расход топлива, количество вредных выбросов, параметры силовой установки и др.

Кроме того, в той или иной степени датчик указателя температуры охлаждающей жидкости отвечает за состояние фильтра, улавливающего пары топлива, а также не дает муфте гидротрансформатора в коробке передач блокироваться до полного прогрева мотора.

Ну и конечно, одна из самых важных функций – это включение вентилятора для охлаждения антифриза. Зачастую в современных автомобилях для этой функции используется специально выделенный датчик, который ничего другого не делает. Остальные функции возложены при этом на другие.

Где находится ДТОЖ

Расположение датчика ОЖ в ВАЗ 2111, 2110

Расположение датчика температуры охлаждающей жидкости известно не каждому водителю. Но поскольку поменять его своими силами в случае поломки не так уж и сложно, выгоднее будет эти места знать. Они находятся в корпусе радиатора или в «рубашке» системы охлаждения. Точная локация зависит от марки и модели автомобиля, однако общее одно: его устанавливают поблизости от термостата, чтобы результат был максимально точным.

Вот основные места, где может стоять датчик температуры охлаждающей жидкости:

• корпус термостата;
• головка блока цилиндров;
• верхний шланг радиатора.

Располагать устройство далеко от термостата и вышеназванных узлов не имеет смысла. Расположенный на удалении, он не сможет точно передавать данные. Сопротивление ДТОЖ напрямую зависит от нагрева мотора – чем температура выше, тем выше сопротивление и наоборот.

Разновидности датчиков температуры ОЖ

Разделяют две большие разновидности ДТОЖ:

• механический;
• цифровой.

Механический датчик температуры охлаждающей жидкости устроен просто и действует напрямую. С помощью электрических сигналов он передает параметры изменения сопротивления на указатель температуры на панели приборов и на реле, занимающееся включением вентиляторов. Такие приборчики устанавливаются на карбюраторные моторы, например – на старых отечественных автомобилях.

Цифровые датчики используются в современных автомобилях с двигателями инжекторного типа. Внешне он похож на механический, но принцип работы отличается. Сигналы, считываемые им, подаются не напрямую на вентилятор и шкалу на панели проборов, а на электронный блок управления. Находящийся на блоке процессор анализирует все сигналы и решает, куда их направить дальше.

Также ДТОЖ делятся на магнитные, биметаллические и капиллярные. Отличить первый от второго просто. Стрелка указателя у магнитного колеблется, «подпрыгивает» при отображении значений, а у биметаллического движется плавно и постепенно. Капиллярные на сегодняшний день нигде не используются.

Принцип работы датчика температуры антифриза

Принцип работы датчика температуры охлаждающей жидкости строится на базе физических свойств материала, из которого он изготовлен. Рабочий элемент устройства чувствителен к нагреву, кроме него в устройстве расположены еще электропроводящие контакты.

Так, его сопротивление меняется в зависимости от температуры, данные фиксируются и передаются далее. Как было уже написано выше, у механических ДТОЖ сигнал передается напрямую – к шкале на приборной панели и реле вентилятора, а у цифровых – на электронный блок управления, который сигналы уже распределяет и отправляет по назначению.

Признаки неисправности датчика температуры ОЖ

Поскольку ДТОЖ отвечает за многие функции в автомобиле, то его неисправность приведет к разным неполадкам в работе всей системы. Вот какие признаки неисправности датчика температуры охлаждающей жидкости могут быть:

• нестабильность работы двигателя – троит, глохнет;
• диапазон холостых оборотов от 200 до 1500 в минуту, резкие скачки;
• трудности с запуском мотора;
• внезапное включение вентилятора охлаждения в холодную погоду;
• беспричинное увеличение расхода топлива;
• темный, черный дым из выхлопной трубы.

Это тревожные симптомы могут говорить и о других неполадках в автомобиле, однако первое, на что стоит обратить внимание – это именно датчик.

Основные причины неисправности ДТОЖ

Причин выхода из строя ДТОЖ может быть несколько. Вот основные из них:

1. Некачественный хладагент. Плохая охлаждающая жидкость приводит к образованию в системе охлаждения налета, отложений, коррозии. Если основной рабочий элемент датчика покроется налетом, это ухудшит его качество. Как следствие – сигналы будут подаваться неверные. Например – более низкие показания датчика температуры охлаждающей жидкости, чем на самом деле. Это приводит к тому, что вентилятор будет включаться не вовремя, а двигатель – перегреваться.
2. Некачественный датчик. Если первая причина встречается в реальности не так уж и часто, то вот низкое качество самого устройства – увы, достаточно часто. В продаже можно встретить датчики непонятного изготовителя. Да и заводские, аналогичные тем, что установлены на автомобиле с конвейера, почему-то служат в несколько раз меньше.
3. Течь радиатора. Она может возникнуть в результате сорванной резьбы или неплотно прикрученного датчика. Сорвать резьбу можно довольно легко, поскольку металл радиатора достаточно мягкий. Но и недокручивать тоже не стоит. Также течь могут вызвать износившиеся прокладки.
4. Сбои электрики. Эта причина приведет к неправильной работе датчика. А вызвать ее может что угодно: от окислившихся контактов до скачка напряжения.

Также на работу ДТОЖ напрямую влияет термостат. Любые сбои, неисправности в его работе могут привести к некорректной работе и датчика тоже.

Как проверить ДТОЖ

Проверка датчика мультиметром

Проверить датчик охлаждающей жидкости проще всего с помощью мультиметра. Перед тем как приступить к этому, следует учесть, что у разных автомобилей показатель сопротивления при низких и высоких температурах будет отличаться. Поэтому его нужно знать. Точный ответ даст мануал к транспортному средству.

Сама процедура проверки предельно проста. Датчик нужно выкрутить, мультиметр подсоединить к его контактам. Воду нагреть до определенной температуры, указанной в мануале (это нужно, чтобы было, с чем сверить), и опустить в нее устройство.

Если показатель не совпадет с тем, что указан в руководстве, значит – проблема в датчике. Если совпадет – значит, он исправен, и виновата электроника или термостат.

Как заменить датчик

Зная, как снять ДТОЖ, легко и заменит его – то есть, просто поставить на место старого новый. Чтобы система работала лучше, рекомендуется при этом заменить и антифриз. Также следует зачистить мелкой шкуркой контакты, которые идут к датчику.

Если же устройство исправно, и его требуется вернуть на место, рекомендуется зачистить его контакты и вообще очистить в целом. Нелишним будет воспользоваться графитовой смазкой для обработки посадочного гнезда под датчик.

Заключение

Датчик температуры антифриза – на первый взгляд, маленькое и незначительное устройство. Однако в современных автомобилях на него возлагаются большие функции. Мелочей в работе транспортного средства не бывает, все взаимосвязано. Поэтому важно знать, какие поломки могут быть у этого устройства, как их определить и как поменять датчик самостоятельно.

Видео

Датчик температуры двигателя — что это, как выглядит

Определение неисправности датчика Температуры без Диагностики

Полезная информация

Датчик температуры двигателя — где находиться и как выглядит

Современный автомобиль оснащается уже достаточным количеством электрических устройств. Каждое из них выполняет определенную функцию, что, в свою очередь, сохраняет жизнь мотору. Одним из таких элементов является датчик температуры двигателя. Это небольшое устройство позволяет водителю узнавать о температуре двигателя автомобиля и, основываясь на этих результатах, делать определенные выводы о состоянии мотора. Рассмотрим, что собой представляет этот датчик, где он находится, как его проверить и заменить.

Как работает датчик температуры

Данный датчик, по сути, является небольшим резистором, который меняет свое сопротивление в зависимости от температуры двигателя, просьба, не путать его с датчиком температуры охлаждающей жидкости, о котором мы уже также писали. На самом деле, датчик фиксирует не температуру, а разницу в температурах и, в зависимости от сопротивления (температуры) резистора, передает соответствующую информацию на приборный щит.



Что касается старых автомобилей, то этот датчик выполняет только контрольную функцию, то есть, передает напряжение на шкалу приборов. В новых инжекторных автомобилях, такой датчик подключается к электронному блоку управления двигателем и, помимо приема информации, он управляет включением электрического вентилятора охлаждения двигателя. При определенных значениях сопротивления (максимальной температуре срабатывания), он замыкает цепь вентилятора, и тот начинает «сбрасывать температуру».

Датчик может иметь различную конструкцию. Начиная от малого резистора, встроенного в металлический корпус с двумя выводами для подключения, заканчивая резистором, от которого выходит специальный блок управления вентилятором. Так или иначе, они все  конструктивно схожи и выполняют почти одну и ту же функцию.

Где установлен датчик

Расположение датчика температуры может заметно различаться в зависимости от марки и модели автомобиля. Если обобщать, то все датчики присоединяются к блоку цилиндров, в том месте, где находится канал прохождения охлаждающей жидкости, хотя есть двигатели, где такой датчик имеет более рациональное расположение – на термостате.



В автомобиле ВАЗ 2107 датчик монтируется с левой стороны двигателя в головку блока цилиндров. В карбюраторных «семерках» он имеет небольшой герметичный корпус и два контактных вывода, к которым осуществляется присоединение проводов. Провода идут на систему питания и шкалу приборов. Независимо от того, какой применяется двигатель (ВАЗ 2106 или 2103), конструкция и способ подключения выполняется абсолютно одинаковой.

В инжекторных ВАЗ 2107 такой датчик имеет другое место расположения. Из-за новой конструкции ГБЦ, его устанавливают под инжектором с правой стороны двигателя. В этом случае он выполняет сразу две функции – как контроль температуры, так и включение вентилятора, хотя последняя задача может осуществляться и посредством специального реле (зависит от типа установленного радиатора). В остальном же, это тот же самый датчик, просто на этот раз он передает свои показания уже в блок управления двигателем.

Как проверить показания

Стоит еще раз напомнить, что датчик температуры – это, своего рода, термический резистор, который изменяет свое сопротивление, в зависимости от температуры охлаждающей жидкости или головки блока цилиндров. Любой терморезистор уменьшает свое сопротивление при повышении температуры двигателя. Нормы сопротивления для многих датчиков могут заметно различаться. Это связано с различием типов двигателя и систем охлаждения, поэтому такие цифры необходимо искать в справочной литературе.

Для проверки датчика используется омметр. За пример можно взять самый распространенный датчик температуры, который имеет норму 290 Ом при температуре двигателя – 75 градусов Цельсия. Для этого автомобиль разогревается до необходимой температуры, а к выводам устройства присоединяется измерительный прибор. Если показания сильно отклоняются от нормируемых значений, значит, датчик находится в неисправном состоянии. В этом случае, потребуется его замена. В работе устройства допускаются лишь незначительные погрешности 1-2 Ома.

Пожалуй, это самый распространенный метод проверки датчика температуры двигателя. Таким же образом, можно проверить новый, только что купленный датчик перед установкой на автомобиль. Можно разогреть воду до 75 градусов (контролируем термометром) и опустить туда рабочую часть устройства. После – приложить к контактам измерительные щупы. Старайтесь сделать так, чтобы вода не попадала в зону измерений, иначе результат проверки получится не корректный, а то и вовсе выведет из строя новый датчик.

Замена неисправного датчика



Данное устройство является не ремонтопригодным и в случае поломки, подлежит обязательной замене. Езда с неисправным датчиком может дорого обойтись для двигателя. Ведь, если не знать о температуре двигателя во время поездки, можно упустить момент, когда он внезапно перегреется и продолжить движение на аварийном режиме. Такой режим, обычно, приводит к прогоранию прокладок или даже к заклиниванию мотора.

На самом деле, замена датчика — дешевое и легкое мероприятие. Чтобы это сделать, откройте капот автомобиля и отсоедините клеммы «мама» от его контактных выводов. После этого, открутите болт слива охлаждающей жидкости из блока цилиндров, радиатор трогать не обязательно. Теперь открутите датчик с помощью гаечного ключа и закрутите тем же способом новое устройство. Остается лишь присоединить провода и долить охлаждающую жидкость в радиатор. Не забудьте прикрутить на место болт.

Чтобы избавиться от воздушных пузырей в системе охлаждения, запустите двигатель и откройте крышку радиатор. Понажимайте энергично на все патрубки системы до тех пор, пока в радиаторе не перестанут появляться пузыри.

На этом, замена датчика температуры двигателя завершена. Как вы заметили, сделать это совсем не трудно.

Датчик температуры охлаждающей жидкости (ДТОЖ) – устройство, принцип работы

Двигатель

Датчик температуры охлаждающей жидкости (ДТОЖ) – это важный элемент системы управления двигателем, который контролирует температуру ОЖ в системе охлаждения. Блок управления двигателем получает информацию от ДТОЖ и в соответствии с ней корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

Устройство и принцип работы датчика температуры охлаждающей жидкости

«Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

Схема подключения датчика температуры охлаждающей жидкости

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

Где находится датчик температуры охлаждающей жидкости

Термистор находится внутри защитного теплопроводного корпуса, а на самом корпусе размещена резьба для крепления датчика, а также электрический разъем. Обычно ДТОЖ вкручивается в выпускной патрубок головки блока цилиндров. На некоторых моторах стоит сразу два датчика: один фиксирует температуру на выходе из двигателя, второй – из радиатора.

Где расположен датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости располагается таким образом, чтобы его наконечник имел прямой контакт с охлаждающей жидкостью. Соответственно, если антифриза в системе мало, то и показатели ДТОЖ могут быть неточными.

Признаки неисправности ДТОЖ

Как и любой другой датчик, ДТОЖ может выйти из строя, вызвав сбои в работе мотора. Первые признаки, по которым можно распознать поломку датчика температуры охлаждающей жидкости:

• проблемы с запуском двигателя в холодную погоду,
• плохой выхлоп на холодном двигателе,
• повышенный расход топлива и т.д.

Чаще всего при возникновении подобных симптомов замена датчика температуры охлаждающей жидкости не требуется. Скорее всего, проблема в отошедшем или поврежденном контакте, повреждении проводки или утечке охлаждающей жидкости. Поэтому для начала следует провести визуальный осмотр датчика на предмет повреждений или коррозии.

Проверка датчика температуры охлаждающей жидкости

Если осмотр не дал результатов, необходимо измерить сопротивление и напряжение датчика при различных температурах. После запуска холодного двигателя по мере его прогрева сопротивление должно падать (или повышаться – в случае положительного температурного коэффицента датчика) в соответствии с нормальными показателями.

Проверку датчика температуры охлаждающей жидкости можно выполнить самостоятельно

Нормальные показатели сопротивления и напряжения для датчика температуры охлаждающей жидкости с отрицательным температурным коэффициентом

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
	4800 — 6600	4,00 — 4,50
10	4000	3,75-4,00
20	2200 — 2800	3,00 — 3,50
30	1300	3,25
40	1000-1200	2,50 — 3,00
50	1000	2,5
60	800	2,00-2,50
80	270 — 380	1,00-1,30
110		0,5
	разрыв цепи	5,0 ±0,1
	замыкание на «землю»

Нормальные показатели сопротивления и напряжения для ДТОЖ с положительным температурным коэффициентом

Температура ОЖ (°С)	Сопротивление (Ом)	Напряжение (В)
	254-266
20	283-297	0,6 — 0,8
80	383-397	1,0-1,2
	разрыв цепи	5,0 ±0,1
	замыкание на «землю»

Что такое датчик температуры охлаждающей жидкости?

Каждый водитель знает, что охлаждающая жидкость/антифриз необходимы для поддержания оптимальной температуры двигателя. Но как системы охлаждения узнают, когда двигатель работает при нужной температуре?

В этом руководстве мы подробно рассмотрим датчики температуры охлаждающей жидкости, предоставив информацию о том, что они делают и как они работают, а также пошаговые рекомендации по диагностике и самостоятельной замене неисправного датчика.

• Что такое датчик температуры охлаждающей жидкости и как он работает?
• Как определить неисправный датчик температуры охлаждающей жидкости?
• Как заменить датчик температуры охлаждающей жидкости?

Что такое датчик температуры охлаждающей жидкости и как он работает?

Датчик температуры охлаждающей жидкости (CTS) (также известный как датчик ECT или ECTS (датчик температуры охлаждающей жидкости двигателя) используется для измерения температуры смеси охлаждающей жидкости и антифриза в системе охлаждения, что дает представление о том, насколько сильно нагревается двигатель. Датчик работает с ЭБУ автомобиля, постоянно отслеживая температуру охлаждающей жидкости, чтобы убедиться, что двигатель работает при оптимальной температуре. 0003

Чтобы получить точное значение текущей температуры двигателя, ЭБУ посылает регулируемое напряжение на CTS. Сопротивление датчика зависит от температуры, поэтому ЭБУ может отслеживать изменения температуры. ЭБУ использует это показание для расчета температуры охлаждающей жидкости и оттуда регулирует впрыск топлива, топливную смесь и угол опережения зажигания, а также управляет включением и выключением электрического вентилятора системы охлаждения. Эта информация также используется для отправки точных показаний температуры двигателя на датчик на приборной панели.

Как определить неисправный датчик температуры охлаждающей жидкости

Как и любой компонент под капотом, датчики температуры охлаждающей жидкости со временем могут выйти из строя. Неисправный датчик может привести к ряду проблем, включая перегрев и плохую работу двигателя. Вот почему важно знать, как определить признаки неисправного или неисправного датчика температуры, прежде чем это может привести к дальнейшим проблемам, устранение которых может оказаться более дорогостоящим.

Начните с осмотра самого устройства, чтобы проверить его состояние, поскольку в датчиках/прокладках/разъемах могут образоваться трещины при длительном использовании и постоянном изменении температуры. CTS обычно находится в передней части автомобиля, рядом с корпусом термостата или на радиаторе. Хотя визуальная проверка может помочь диагностировать некоторые неисправности, не все проблемы с CTS проявляются видимыми симптомами.

Ниже перечислены другие признаки и симптомы, которые могут указывать на проблему CTS:

• Неправильные показания датчика приборной панели (должно быть 88-90°C при прогретом двигателе)
• Перегрев двигателя (выделено приборной панелью приборной панели)
• Световой индикатор Check Engine на приборной панели
• Грубый звук двигателя на холостом ходу
• Ограниченная производительность (вызванная ECU неправильным расчетом богатой топливной смеси)
• Низкий расход топлива

Если есть сомнения относительно того, какой компонент под капотом неисправен , доставьте свой автомобиль к профессиональному механику для полной диагностики.

Как заменить датчик температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости — это простой процесс для любого, кто знаком с компонентами двигателя, и может быть выполнен прямо за рулем. Приведенные ниже шаги демонстрируют, как заменить неисправный датчик температуры охлаждающей жидкости в вашем автомобиле.

Шаг 1: Найдите датчик

CTS обычно находится в передней части двигателя, рядом с радиатором или корпусом термостата. Поскольку это небольшой компонент, который часто расположен ниже внутри моторного отсека, вам может понадобиться использовать свет или фонарик, чтобы найти его. Снятие крышки двигателя также может помочь вам найти ее, если она расположена рядом с корпусом термостата.

Шаг 2. Отсоедините соединительный кабель от терминала

CTS подключается к ЭБУ с помощью разъема, который необходимо отстегнуть и снять. Делайте это осторожно, так как пластиковый разъем и проводка часто могут быть хрупкими, и в случае поломки их потребуется полностью заменить. Отсоедините разъем и отложите кабель в сторону, чтобы он не мешал.

Этап 3. Ослабьте и снимите старый датчик

Датчики охлаждающей жидкости устанавливаются как свечи зажигания, поэтому для снятия их необходимо отвинтить. Используя глубокую головку и храповик, осторожно ослабьте датчик против часовой стрелки, не прилагая слишком большого усилия. Капля спрея может помочь освободить застрявшие датчики. Как только датчик ослабнет, отвинтите его рукой и извлеките из гнезда. Охлаждающая жидкость, скорее всего, вытечет в этот момент, поэтому приготовьте новую для ее замены или рассмотрите возможность слива охлаждающей жидкости, если это необходимо.

Шаг 4: Установите новый датчик

Используя тряпку или ткань, очистите область от пыли и мусора, которые могут повлиять на работу нового CTS. Установите новый датчик в резьбу и поверните его по часовой стрелке рукой, убедившись, что датчик хорошо сидит в гнезде. Затем с помощью динамометрического ключа затяните датчик до величины, указанной в инструкции производителя.

Шаг 5: Восстановите соединительный кабель

После установки нового датчика остается только снова подключить кабель. Убедитесь, что разъем чистый и на нем нет мусора, затем осторожно вставьте его в новый датчик, осторожно затянув все зажимы, чтобы обеспечить хорошее соединение с клеммой. Чтобы убедиться, что новый датчик работает, запустите двигатель и, когда он прогреется, следите за указателем температуры на приборной панели, чтобы убедиться, что поддерживается правильная температура.

Средства по уходу за автомобилем Prestone протестированы в экстремальных условиях, поэтому вы можете быть уверены, что они обеспечивают длительную эффективность при повседневном вождении. Для получения дополнительной информации посетите домашнюю страницу Prestone .

Поделиться:

Датчик температуры охлаждающей жидкости двигателя (ECT)

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (ECT)

Общее описание
      Датчик температуры охлаждающей жидкости двигателя представляет собой терморегулируемый резистор, который обычно имеет отрицательный температурный коэффициент. Он представляет собой двухпроводной термистор, погружаемый в теплоноситель и измеряющий его температуру. Бортовой компьютер использует сигнал ЕСТ в качестве основного поправочного коэффициента при расчете опережения зажигания и продолжительности впрыска.

Внешний вид
Датчик ЕСТ показан на рис. 1.

Рис. 1

Принцип работы датчика ЕСТ
      Чтобы преобразовать изменение сопротивления ЕСТ в изменение напряжения, которое далее обрабатывается ЭБУ, датчик ЕСТ подключается к цепи, обычно снабженной опорное напряжение +5В. При холодном двигателе и температуре окружающей среды 20 ºC сопротивление датчика составляет от 2000 Ом до 3000 Ом. После запуска двигателя температура охлаждающей жидкости начинает повышаться. ЭСТ постепенно нагревается, и его сопротивление пропорционально уменьшается. В 90 ºC его сопротивление находится в диапазоне от 200 Ом до 300 Ом.
Таким образом, на бортовой компьютер отправляется сигнал переменного напряжения, зависящего от температуры охлаждающей жидкости.

Типы датчиков ЭХТ

• С отрицательным температурным коэффициентом. Это самые популярные датчики, используемые в автомобилях. Их сопротивление уменьшается с повышением температуры.
• С положительным температурным коэффициентом. Используется в некоторых старых системах, таких как Renix. Здесь напряжение и сопротивление увеличиваются с повышением температуры.

Процедура для проверки. Функциональность датчика ECT
— с отрицательным температурным коэффициентом —
Тест Volterater 2

7
9
9 датчик температуры системы.
• Подключите отрицательный провод вольтметра к массе шасси.
• Определите, какие клеммы являются сигнальной, а какая – заземленной.
• Подключите положительный провод вольтметра к сигнальной клемме ЕСТ.
• Запустить двигатель из холодного состояния.
• В зависимости от температуры показания напряжения должны находиться в диапазоне от 2В до 3В. Зависимость между напряжением и температурой показана в Таблице-1.
• Проверьте, соответствует ли сигнал напряжения ЕСТ температуре. Для этого вам понадобится термометр.
• Запустите двигатель и прогрейте его до рабочей температуры. При прогреве двигателя напряжение должно уменьшаться в соответствии со значениями, указанными в Таблице-1.
• Распространенная проблема заключается в том, что выходное сопротивление (и напряжение) неправильно изменяется за пределами своего нормального диапазона. Нормальное значение напряжения датчика ЕСТ составляет 2 В при холодном двигателе и 0,5 В при прогретом двигателе. Датчик неисправности может показывать напряжение 1,5 В на холодном двигателе и 1,25 В на прогретом двигателе, что вызывает трудности с запуском холодного двигателя и наличие богатой топливной смеси на прогретом двигателе. При этом не будут генерироваться какие-либо коды неисправности (если бортовой контроллер не запрограммирован на обнаружение изменений напряжения), поскольку датчик продолжает работать в пределах своих проектных параметров. При обнаружении такого дефекта датчик ЕСТ подлежит замене.
•  Если сигнал напряжения ЭСТ равен 0В (отсутствие питания или замыкание на землю) или 5,0В — имеем обрыв.

Температура, ºС	Сопротивление, Ом	Напряжение, В
0	4800 — 6600	4,00 – 4,50
10	4000	3,75 – 4,00
20	2200 — 2800	3,00 – 3,50
30	1300	3,25
40	1000 – 1200	2,50 – 3,00
50	1000	2,50
60	800	2,00 – 2,50
80	270 — 380	1,00 – 1,30
110		0,50
Обрыв цепи		5,0 ± 0,1
короткое замыкание на землю		0

Таблица 1
ПРИМЕЧАНИЕ: Это типичный пример, но это не означает, что приведенные выше значения являются реальными и должны быть получены в процессе проверки конкретной системы .

Возможные неисправности датчика:
—  Напряжение сигнальной клеммы ЕСТ равно 0 В.

• Проверить клеммы датчика на наличие короткого замыкания на массу.
• Проверить целостность сигнальных проводов между датчиком и бортовым контроллером.
• Если все провода исправны, но нет выходного напряжения от бортового контроллера, необходимо проверить все соединения питания и заземления бортового контроллера. Если напряжения питания и земля в порядке, то под подозрение попадает сам бортовой контроллер.

—  Напряжение сигнальной клеммы ЕСТ равно 5,0 В
Напряжение имеет такое значение при наличии обрыва цепи и может быть получено при одном из следующих условий:

• сигнальный вывод датчика ЕСТ не обеспечивает подключение к датчику;
• цепь датчика обрыв;
Обрыв цепи массы датчика
• .

—  Сигнал напряжения или опорное напряжение равно напряжению автомобильного аккумулятора.
Проверить короткое замыкание в проводе, подсоединенном к плюсовой клемме автомобильного аккумулятора или проводе питания.

— Датчик с отрицательным температурным коэффициентом —
Проверка омметром с датчиком ЕСТ, снятым с автомобиля

• Поместите датчик температуры воды в подходящую емкость.
• Измерьте сопротивление датчика и сравните его со значениями, приведенными в таблице 1, показывающей взаимосвязь между сопротивлением и температурой.
• Нагрейте воду и периодически проводите измерения, а также сопротивление датчика. Сравните результаты с данными в таблице 1.

— Датчик с отрицательным температурным коэффициентом —
Измерение напряжения осциллографом .

• Установить триггер развертки осциллографа в режим непрерывного измерения (регистрация медленно меняющихся сигналов).
• Поместите датчик в подходящую емкость с подогретой водой.
  Через несколько минут измерения, во время нагрева воды, на экране осциллографа появится кривая изменения напряжения датчика (рис. 2). Обратите внимание на время измерения — оно составляет около 10 минут.
• Желательно постоянно измерять термометром температуру нагретой воды и сравнивать ее со значениями, указанными в таблице 1.


Рис. 2


— Датчик с положительным температурным коэффициентом —
      Датчик ЭХТ с положительным температурным коэффициентом сопротивления представляет собой термистор, сопротивление которого увеличивается с повышением температуры. Используется в небольшом количестве систем (в основном в автомобилях Renault).
      Общий метод проверки аналогичен описанному выше методу проверки датчика с отрицательным температурным коэффициентом. Полученные данные измерений можно сравнить с данными, приведенными в таблице 2, показывающей зависимость между сопротивлением и температурой датчика.

Температура, ºС	Сопротивление, Ом	Напряжение, В
0	254 — 266
20	283 — 297	0,6 – 0,8
80	383 — 397	1,0 – 1,2
обрыв цепи		5,0 ± 0,1
короткое замыкание на массу		0

Таблица 2

8 Признаки неисправности датчика температуры охлаждающей жидкости (стоимость замены)

Датчик температуры охлаждающей жидкости необходим для оптимальной работы вашего автомобиля. Работа датчика температуры охлаждающей жидкости двигателя заключается в измерении температуры охлаждающей жидкости для модуля управления двигателем.

С помощью этой информации блок управления двигателем регулирует состав топливно-воздушной смеси в зависимости от температуры.

Как и любой другой компонент, датчик ECT также может быть поврежден, что приведет к ряду проблем, связанных с двигателем. Следовательно, рекомендуется немедленно проверить свой автомобиль, чтобы избежать серьезных проблем.

8 Признаки неисправности датчика температуры охлаждающей жидкости двигателя

Наиболее распространенным признаком неисправности датчика температуры охлаждающей жидкости двигателя является лампочка проверки двигателя на приборной панели автомобиля, а также различные проблемы с работой двигателя.

Основные признаки неисправного или неисправного датчика температуры охлаждающей жидкости включают:

• Индикатор проверки двигателя
• Низкий пробег
• Электрические вентиляторы охлаждения не работают0074
• Черный дым из выхлопной трубы
• Условие жесткого запуска
• ОБЩЕСТВЕННЫЕ ДВИГАТЕЛЬСТВО
• Плохое простаивание
• Плохой производительность. неисправность датчика температуры охлаждающей жидкости.

  Индикатор проверки двигателя

  Одним из первых признаков всех симптомов датчика температуры охлаждающей жидкости, которые вы, вероятно, заметите, является то, что на приборной панели появится индикатор проверки двигателя.

  Если компьютер обнаружит какую-либо проблему с цепью датчика, он загорится индикатором проверки двигателя, указывая на то, что автомобиль нуждается в проверке.

  Если вы видите индикатор проверки двигателя на приборной панели, пришло время проверить коды неисправностей с помощью сканера OBD2.

  Плохой пробег

  Неисправный датчик ECT может отправить ложный сигнал на бортовой компьютер, что приведет к неправильной воздушно-топливной смеси . Например, неисправный датчик может послать сигнал о том, что двигатель холодный, когда это не так, и большее количество топлива быстро нагреет двигатель.

  Это приведет к падению расхода топлива и снижению производительности двигателя.

  Электрические вентиляторы системы охлаждения не включаются

  В некоторых автомобилях датчик температуры охлаждающей жидкости двигателя используется для управления электрическими вентиляторами системы охлаждения. В большинстве автомобилей у вас есть два отдельных датчика температуры для вентиляторов, приборной панели и управления двигателем.

  Однако, если в вашем автомобиле установлен один датчик, неисправный датчик температуры охлаждающей жидкости двигателя может привести к тому, что ваши вентиляторы не запустятся.

  СВЯЗАННЫЕ: Вентилятор радиатора не работает? (7 причин и способы устранения)

  Черный дым из выхлопной трубы

  Из-за неправильного сигнала температуры двигателя ЭБУ может обогатить топливную смесь до такой степени, что процесс сгорания станет затрудненным.

  Излишки топлива сгорают в выхлопной трубе, образуя густой черный дым.

  СВЯЗАННЫЕ: Черный дым из выхлопных газов (причины и способы устранения)

  Состояние затрудненного запуска

  Момент запуска автомобиля очень важен из-за количества топлива, впрыскиваемого в двигатель. Если топливно-воздушная смесь неисправна, вы можете столкнуться с трудностями или невозможностью запуска вашего автомобиля.

  Перегрев двигателя

  Вентилятор охлаждения, расположенный за решеткой радиатора, отводит тепло от охлаждающей жидкости двигателя. Этот вентилятор управляется электрически и зависит от сигнала бортового компьютера.

  Если вентилятор получает ложный сигнал, он может не включиться, что приведет к перегреву двигателя. Некоторые автомобили имеют отдельный датчик температуры охлаждающей жидкости для вентилятора, но многие автомобили используют один и тот же датчик.

  Плохой холостой ход

  Из-за неисправности датчика ЕСТ топливная смесь будет регулироваться. Это приведет к тому, что двигатель0073 вибрировать или трясти , когда автомобиль движется на низкой скорости, что приводит к другим потерям мощности и странному поведению.

  Двигатель очень чувствителен к неправильной топливно-воздушной смеси на холостом ходу, и это состояние, когда вы можете заметить, что что-то не так с датчиком температуры охлаждающей жидкости вашего двигателя.

  Плохая работа двигателя

  Датчик температуры охлаждающей жидкости двигателя может оказывать сильное влияние на воздушно-топливную смесь. Плохая топливно-воздушная смесь также может привести к резкому снижению производительности двигателя.

  Если вы чувствуете, что работа двигателя уже не та, что раньше, это может быть связано с неисправностью датчика температуры охлаждающей жидкости двигателя.

  Что такое датчик температуры охлаждающей жидкости двигателя?

  Датчики температуры охлаждающей жидкости также известны как датчики температуры охлаждающей жидкости двигателя или датчики ECT. Принцип работы этого датчика заключается в использовании электрического сопротивления, измеряющего температуру охлаждающей жидкости. Эти измерения позволяют получить важные данные для системы двигателя вашего автомобиля.

  Показания датчика температуры охлаждающей жидкости передаются в блок управления двигателем, где они используются в качестве данных для регулирования и поддержания надлежащего времени зажигания и оптимального впрыска топлива с помощью компьютеризированного подхода.

  СВЯЗАННЫЕ: 7 причин, почему датчик температуры автомобиля остается на холоде

  Расположение датчика температуры охлаждающей жидкости

  Датчик температуры охлаждающей жидкости двигателя обычно расположен на блоке цилиндров или головке цилиндров. Его часто устанавливают на пластиковом шланге на входе охлаждающей жидкости.

  Разные марки и производители автомобилей по-разному размещают датчик температуры охлаждающей жидкости в зависимости от конструкции автомобиля.

  Некоторые автомобили могут иметь более одного датчика температуры, так как иногда разные датчики используются для подачи сигналов на приборную панель, управление вентилятором охлаждения и блок управления системой двигателя.

  При двух датчиках обычно считаем подачу сигналов на блок управления датчиком температуры охлаждающей жидкости.

  Стоимость замены датчика температуры охлаждающей жидкости

  Средняя стоимость замены датчика температуры охлаждающей жидкости составляет от 50 до 250 долларов США, в зависимости от модели автомобиля и трудозатрат. Датчик температуры охлаждающей жидкости стоит от 30 до 100 долларов, а рабочая сила стоит от 20 до 150 долларов.

  Датчик температуры охлаждающей жидкости сам по себе часто довольно дешев, и вы можете найти его около 40 долларов за качественный. На рынке есть более дешевые, но я настоятельно рекомендую покупать качественные, такие как Bosch, чтобы избежать головной боли.

  Замена часто также довольно проста, за исключением того, что вам, возможно, придется слить всю охлаждающую жидкость из двигателя и залить ее снова, что означает, что вам придется удалить весь воздух из системы охлаждающей жидкости, что может быть затруднительно.

  Однако, если вы быстро заменяете датчик, часто нет необходимости выстукивать охлаждающую жидкость, но это требует некоторых навыков.

  Не забывайте всегда следить за низкой температурой охлаждающей жидкости при выполнении подобных работ!!

  Как диагностировать неисправный датчик температуры охлаждающей жидкости двигателя?

  Для диагностики датчика температуры охлаждающей жидкости вам потребуется руководство по ремонту вашей модели автомобиля, чтобы узнать, какие значения измерений следует ожидать от датчика температуры охлаждающей жидкости.

  1. Подключите сканер OBD2 и найдите соответствующие коды неисправностей. Проверьте данные в реальном времени, чтобы увидеть температуру с датчика. Если он выходит за пределы диапазона, проверьте проводку и замените датчик.
  2. Найдите датчик температуры охлаждающей жидкости в вашем автомобиле, обратившись к руководству по техническому обслуживанию.
  3. Найдите датчик температуры охлаждающей жидкости и снимите заглушки разъема.
  4. Если у вас есть два контакта на датчике температуры охлаждающей жидкости, вы можете попробовать измерить сопротивление между этими двумя контактами.
  5. Проверьте в руководстве по ремонту правильное значение сопротивления при заданной температуре.
  6. Если значение неверное – заменить датчик.
  7. Если все в порядке, проверьте проводку и разъемы между датчиком температуры охлаждающей жидкости и модулем управления двигателем.

  Часто задаваемые вопросы

  Сколько времени занимает замена датчика температуры охлаждающей жидкости?

  Срок замены датчика температуры охлаждающей жидкости полностью зависит от модели автомобиля и вашего опыта. Однако замена большинства датчиков температуры охлаждающей жидкости занимает от 30 до 60 минут.

  Будет ли датчик температуры охлаждающей жидкости двигателя препятствовать запуску автомобиля?

  Да, неисправность датчика температуры охлаждающей жидкости может препятствовать запуску двигателя. Например, если на улице очень холодно, но датчик сообщает ECM, что он теплый, он не впрыскивает достаточно топлива для запуска двигателя.

  Нужно ли сливать охлаждающую жидкость для замены датчика температуры?

  Да, в большинстве моделей автомобилей для замены датчика температуры необходимо слить охлаждающую жидкость. В некоторых моделях автомобилей датчик расположен очень высоко на двигателе, и в таких ситуациях вы иногда можете быстро заменить новый датчик, чтобы не опорожнять всю систему. Работайте с двигателем автомобиля только при холодной охлаждающей жидкости.

  Есть ли предохранитель датчика температуры охлаждающей жидкости?

  Нет, предохранитель самого датчика температуры охлаждающей жидкости вы скорее всего не найдете. Однако вы можете найти предохранитель для модуля управления двигателем, который посылает сигнал на датчик температуры охлаждающей жидкости.

  Была ли эта статья полезной?

  ДаНет

  Симптомы неисправности датчиков температуры охлаждающей жидкости

  Что делает датчик температуры охлаждающей жидкости?

  Датчик температуры охлаждающей жидкости вашего двигателя (CTS или ECTS) отвечает за контроль температуры охлаждающей жидкости, протекающей через двигатель вашего автомобиля, и за поддержание сбалансированного уровня охлаждающей жидкости.

  • Какие признаки могут указывать на неисправность датчика температуры охлаждающей жидкости?
  • Неправильные показания температуры
  • Ваш двигатель перегревается
  • Горит индикатор проверки двигателя



  Почтовая навигация

  1. Что делает датчик температуры охлаждающей жидкости?

  2. Какие признаки могут указывать на неисправность датчика температуры охлаждающей жидкости?

  3.

  Ваш стояночный тормоз заржавел или подвергся коррозии

  4. Нерегулярные показания температуры

  4. Ваш двигатель перегревается

  5. AAMCO может помочь!

  6. Еще из нашего блога

  Система охлаждения вашего автомобиля необходима для поддержания работоспособности двигателя. Чтобы эта система работала должным образом, вам нужен не только правильный тип и количество автомобильной охлаждающей жидкости, но и датчик температуры охлаждающей жидкости, который должен выполнять свою работу. Если вы замечаете проблемы с вашим автомобилем, это может означать, что часть вашей системы охлаждения выходит из строя. В частности, это также может означать, что ваш датчик температуры охлаждающей жидкости неисправен.

  Поиск:

  Последние сообщения

  Категории

  Забронировать онлайн

  Что делает датчик температуры охлаждающей жидкости?

  Датчик температуры охлаждающей жидкости двигателя (CTS или ECTS) контролирует температуру охлаждающей жидкости, циркулирующей в двигателе автомобиля. В свою очередь, это дает представление о том, насколько горячий ваш двигатель. Если ваш двигатель перегревается, датчик температуры охлаждающей жидкости должен получить эту информацию и включить подсветку приборной панели, а также любые другие реакции, которые ваш автомобиль настроен выполнять.

  Многие современные автомобили автоматически выключают двигатель, как только он достигает определенной температуры, чтобы защитить его от чрезмерного повреждения. Если ваш датчик температуры охлаждающей жидкости не выполняет свою работу должным образом, двигатель может не получить сигнал на отключение, и вы можете столкнуться с серьезным повреждением двигателя.

  Какие признаки могут указывать на неисправность датчика температуры охлаждающей жидкости?

  Хотя регулярное техническое обслуживание автомобиля должно решить многие из этих проблем, может потребоваться дополнительная работа для надлежащего обслуживания этих мелких деталей. Эти деликатные части включают в себя те, что находятся в вашей системе охлаждения, проблемы могут иногда подкрадываться к вам. К счастью, есть несколько ключевых признаков и способов, которые вы можете использовать, чтобы обнаружить неисправный датчик температуры охлаждающей жидкости, прежде чем он приведет к серьезному ремонту вашего двигателя или трансмиссии.

  Доверенные мнения и исправления

  AAMCO Colorado поможет вам со всеми вашими датчиками и исправлениями. Не знаете, что не так с вашей машиной? Мы здесь, чтобы найти ti и исправить это.

  Записаться на прием

  Узнать больше

  Плохой расход топлива

  Часть работы датчика температуры охлаждающей жидкости по точной регистрации температуры охлаждающей жидкости вашего автомобиля заключается в обеспечении использования правильной топливной смеси. Более высокое соотношение топлива используется, чем ниже температура двигателя, поэтому, если ваш ECT сообщает о низкой температуре, когда ваш двигатель на самом деле теплый или горячий, будет использоваться больше топлива, чем необходимо. Неисправный датчик температуры охлаждающей жидкости обычно сообщает о более низкой температуре, чем точная.

  Нерегулярные показания температуры

  Если вы заметили большие колебания температуры двигателя или во время движения она кажется выше или ниже обычной, это может быть связано с датчиком температуры охлаждающей жидкости двигателя. В частности, если кажется, что ваш двигатель не прогревается, как обычно, вам следует попросить механика осмотреть вашу систему охлаждения. Хотя наружная температура может быть ниже, вполне вероятно, что сообщаемая температура является неточной и ниже, чем она есть на самом деле.

  Черный дым из выхлопных газов

  Наряду с тем, что соотношение топлива контролируется датчиком температуры охлаждающей жидкости, если используется слишком много избыточного топлива, оно может не сгореть в камере сгорания. Когда это происходит, вы, вероятно, заметите, что из выхлопной трубы выходит черный дым, потому что вместо этого там сгорает оставшееся топливо. Хотя небольшое количество черного дыма не сделает ваш автомобиль неуправляемым, это указывает на то, что вам следует избегать вождения автомобиля и вместо этого обращаться к профессиональному механику для ремонта системы охлаждения.

  Ваш двигатель перегревается

  Неисправный датчик температуры охлаждающей жидкости двигателя может выдавать постоянный сигнал о низкой температуре, но он также может выйти из строя таким образом, что будет посылать сигнал о высокой температуре, когда температура вашего двигателя безопасна. В этом случае ваш автомобиль сообщит вам, что ваш двигатель перегревается, хотя на самом деле это не так, а это означает, что у вас, вероятно, будет гореть сигнальная лампа на приборной панели, и ваш автомобиль может работать неправильно.

  Горит индикатор Check Engine

  Наряду с сигналом о перегреве двигателя вы можете увидеть, как загорается индикатор Check Engine, если датчик температуры охлаждающей жидкости неисправен или вышел из строя. Если компьютер вашего автомобиля обнаружит проблему с сигналом, который отправляет ваш датчик, это может привести к срабатыванию индикатора проверки двигателя. В любом случае, загорание индикатора проверки двигателя является верным признаком того, что вам следует проверить свой автомобиль у надежного механика.

  Найдите местный офис AAMCO в Колорадо

  Просмотрите наш блог

  Поиск:

  Последние сообщения

  Категории

  Записаться на прием

  ЗАКАЗАТЬ СЕЙЧАС

  ×

  Хорошие новости, мы открыты!

  Мы являемся важным бизнесом; вы можете приехать к нам! В связи с текущими проблемами, связанными с COVID-19, многие местные юрисдикции ввели режим самоизоляции, который позволяет работать только основным предприятиям. Что это значит для семей, которым мы служим, и для наших сотрудников:

  • Автосервисы и мастерские по техническому обслуживанию считаются жизненно важными услугами.
  • Мы являемся ключевым бизнесом для повседневного выживания в краткосрочной и долгосрочной перспективе.
  • Мы по-прежнему открыты для ваших основных транспортных средств.
  • Вы можете продолжать посещать нас!

  Пожалуйста, позвоните нам, чтобы сообщить нам, что происходит с вашим автомобилем, и мы с радостью сделаем все возможное, чтобы вернуть вас на дорогу!

  5 Признаки неисправности датчика температуры охлаждающей жидкости

  Датчик температуры охлаждающей жидкости остается одним из наиболее важных датчиков системы управления двигателем. Узнайте, почему и симптомы неисправного датчика.

  Датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, в первую очередь отвечает за контроль температуры охлаждающей жидкости двигателя. Этот датчик системы управления двигателем использует электрическое сопротивление для точного измерения температуры охлаждающей жидкости.

  Сгенерированный сигнал автоматически передается на компьютер для внесения необходимых изменений. Это включает в себя изменение фаз газораспределения двигателя, а также расчеты топлива для повышения производительности. Большинству автомобильных двигателей требуется больше топлива, когда они холодные, но меньше, когда они полностью прогреты.

  Если компьютер обнаружит, что температура двигателя слишком высока, он автоматически снизит настройки производительности двигателя. Это происходит для предотвращения перегрева, который может серьезно повредить двигатель.

  Как видите, температура играет решающую роль в расчетах производительности вашего двигателя. А это означает, что неисправность датчика температуры охлаждающей жидкости может очень быстро привести к перебоям в работе двигателя.

  В этом посте обсуждаются некоторые распространенные симптомы неисправности датчика температуры охлаждающей жидкости. Эти симптомы должны предупредить вас о потенциальных проблемах с вашим автомобилем и подтолкнуть вас к его тщательной проверке.

  Признаки неисправности датчика температуры охлаждающей жидкости
  Перегрев двигателя

  Если вы заметили, что ваш двигатель перегревается, проблема может заключаться в датчике температуры охлаждающей жидкости. Время от времени датчик температуры охлаждающей жидкости может выйти из строя, так что он начнет постоянно передавать горячие сигналы.

  Это приводит к тому, что компьютер ошибочно уравновешивает сигнал, что приводит к пропуску зажигания или перегреву двигателя.

  Низкий расход топлива

  Низкий расход топлива — еще один признак неисправности датчика температуры охлаждающей жидкости.

  При неисправности датчика температуры охлаждающей жидкости он может передавать на ЭБУ ложный сигнал. А реакция компьютера может привести к разбалансировке расчетов времени и топлива.

  Датчик температуры охлаждающей жидкости также часто выходит из строя без предупреждения и посылает на ЭБУ постоянно холодные сигналы. Компьютер ошибочно предполагает, что двигатель холодный, даже если это не так.

  Это приведет к тому, что автомобиль будет расходовать больше топлива, чем необходимо, что снизит экономию топлива. А это, в конечном счете, ухудшит работу двигателя.

  Загорается индикатор «Проверить двигатель»

  Если внезапно загорается индикатор «Проверить двигатель», это может указывать на неисправность датчика температуры охлаждающей жидкости. Если компьютер обнаружит неприятную ситуацию с цепью или сигналом датчика, он может зажечь индикатор «Проверить двигатель». И свет не погаснет, пока специалист с готовностью не решит вопрос.

  Из двигателя идет черный дым

  Немногие водители почти не замечают этот важный симптом датчика температуры охлаждающей жидкости. Но если выхлоп вашего автомобиля начинает испускать черный дым, виновником может быть датчик температуры охлаждающей жидкости.

  Датчик температуры охлаждающей жидкости может выйти из строя и передавать на ЭБУ сигналы холода. Это действие сбивает ЭБУ с толку и побуждает его к ненужному обогащению топливной смеси. Это может привести к вибрации топливной смеси, так что во время сгорания топливо не может быть адекватно израсходовано внутри камеры.

  Это приводит к возгоранию выхлопной трубы вашего автомобиля и образованию черного дыма. Это может быть настолько серьезно, что вождение автомобиля в таком состоянии может привести к чрезмерному загрязнению окружающей среды или воздуха.

  Плохой холостой ход

  Неисправный датчик может привести к изменению состава топливной смеси. Это вызывает тряску или вибрацию двигателя на низкой скорости и даже может привести к странному поведению, потерям мощности и т. д.

  Двигатели очень чувствительны, особенно к несоответствующим топливовоздушным смесям на холостом ходу. Это указывает на то, что с вашим датчиком температуры охлаждающей жидкости что-то не так, и его должен проверить сертифицированный специалист.

  Неисправные электрические вентиляторы охлаждения

  Датчики температуры охлаждающей жидкости некоторых автомобилей управляют электрическими вентиляторами системы охлаждения. Большинство автомобилей поставляются с двумя разными датчиками температуры для вентиляторов, системы управления двигателем и приборной панели.

  Однако, если в вашем автомобиле имеется только один датчик температуры охлаждающей жидкости, и он выходит из строя, ваши электрические вентиляторы могут вообще не работать.

  Где находится датчик температуры охлаждающей жидкости?

  Различные производители и марки автомобилей имеют разные способы установки датчика температуры охлаждающей жидкости. Его точное расположение также зависит от его общего дизайна.

  Однако датчик температуры охлаждающей жидкости часто располагается прямо на головке блока цилиндров или блоке цилиндров. Вы обнаружите, что он удобно установлен на пластиковом шланге на входе охлаждающей жидкости.

  Некоторые автомобили оснащены более чем одним датчиком температуры охлаждающей жидкости. Это связано с тем, что иногда эти разные переключатели могут использоваться для отправки сигналов на блок управления вентилятором охлаждения, приборную панель и блок управления системой двигателя.

  Если ваш автомобиль оснащен двумя датчиками, тот, который передает сигналы на блок управления, часто называют датчиком температуры охлаждающей жидкости.

  Диагностика неисправного датчика температуры охлаждающей жидкости

  Диагностика должна выполняться сертифицированным специалистом. Однако это не должно помешать вам осмотреть компонент двигателя, если вы подозреваете, что он неисправен.

  Вам может понадобиться руководство по ремонту для модели вашего автомобиля. Это позволит вам найти значения измерений, которые должны показывать исправное реле температуры охлаждающей жидкости.

  Обратитесь к руководству по обслуживанию вашего автомобиля, чтобы найти датчик температуры охлаждающей жидкости. Увидев его, отсоедините штекеры разъемов.

  Если ваш датчик имеет два контакта, определите сопротивление между контактами. Затем сравните значение с правильным значением сопротивления при заданной температуре в руководстве по ремонту. Если значение не совпадает, значит, нужно заменить датчик температуры охлаждающей жидкости.

  Если значения складываются или совпадают, рассмотрите возможность проверки разъемов и проводки между датчиком и модулем управления двигателем.

  Вы также можете использовать сканер OBD2 для поиска соответствующих кодов неисправностей. Проверьте данные в реальном времени, чтобы увидеть температуру датчика. Если температура выходит за пределы диапазона, проверьте проводку датчика или замените компонент двигателя.

  Заключение

  Датчик температуры охлаждающей жидкости остается одним из самых важных датчиков системы управления двигателем. Это связано с тем, что он играет решающую роль в многочисленных вычислениях, которые в конечном итоге влияют на производительность вашего двигателя.

  Поэтому не стоит терять время, если вы подозреваете, что датчик температуры охлаждающей жидкости неисправен. Пригласите профессионального или опытного техника для осмотра вашего автомобиля как можно скорее.

  Технический специалист должен быть в состоянии проанализировать или диагностировать ваш автомобиль и определить, потребуется ли замена датчика температуры охлаждающей жидкости или нет.

  5 Плохие симптомы температуры охлаждающей жидкости (и стоимость замены в 2022 году)

  от Джоша Бойда

  5 Акции

  • 9008

  Последний сложная сеть датчиков, модулей и проводов, помогающая двигателю достичь максимальной эффективности работы. Датчики, содержащиеся в этой сети, отслеживают ряд значений, связанных с критической работой двигателя, и передают данные соответствующим модулям для интерпретации.

  Однако, как это часто бывает с любым электронным компонентом, датчики иногда выходят из строя. Когда какой-либо из бортовых датчиков двигателя выходит из строя, существует вероятность появления многочисленных симптомов, которые часто различаются по степени тяжести.

  Нужна помощь в решении проблемы с автомобилем ПРЯМО СЕЙЧАС?

  Щелкните здесь , чтобы пообщаться в онлайн-чате с проверенным механиком, который ответит на ваши вопросы.

  Одним из таких датчиков, подверженных отказам, является датчик температуры охлаждающей жидкости двигателя. Читайте дальше, чтобы узнать о симптомах неисправности датчика температуры охлаждающей жидкости и средней стоимости замены.

  Содержание

  Как работает датчик температуры охлаждающей жидкости двигателя

  В двигателях внутреннего сгорания для регулирования рабочей температуры двигателя используется определенный тип охлаждающей жидкости. Охлаждающая жидкость проходит через головки цилиндров и блок цилиндров двигателя, где она собирает тепло, которое вырабатывается как побочный продукт процесса сгорания.

  Затем охлаждающая жидкость направляется к радиатору, где входящий поток воздуха рассеивает тепло, накопленное в охлаждающей жидкости. Как следует из названия, датчик температуры охлаждающей жидкости автомобиля контролирует температуру охлаждающей жидкости, протекающей по всему двигателю.

  Затем эта информация передается в ECM автомобиля (модуль управления двигателем), где она используется в качестве входных данных при определении того, как лучше всего регулировать различные функции двигателя. Эти функции включают дозирование топлива, работу EGR и включение вентилятора.

  В большинстве автомобилей датчик температуры охлаждающей жидкости находится рядом с термостатом двигателя. На многих автомобилях последних моделей этот датчик часто вкручивается в сам корпус термостата.

  Чтобы получить более подробное техническое объяснение работы датчика, посмотрите это видео:

  Симптомы плохой температуры охлаждающей жидкости

  Со временем датчики температуры охлаждающей жидкости во многих автомобилях имеют тенденцию к отказу. В большинстве случаев это происходит в результате потери непрерывности внутри самого датчика.

  Когда это происходит, в ECM автомобиля отправляется ложное значение температуры, что приводит к неправильной реакции системы. В результате несколько симптомов часто проявляются в короткие сроки.

  Ниже приведены 5 наиболее распространенных симптомов, связанных с неисправностью датчика температуры охлаждающей жидкости двигателя.

  #1 — Индикатор «Проверьте двигатель»

  Одним из наиболее распространенных симптомов, связанных с неисправностью датчика температуры охлаждающей жидкости двигателя, является внезапное появление индикатора «Проверьте двигатель». По своей природе бортовая система диагностики автомобиля хранит коды неисправностей, связанные со многими отказами компонентов и проблемами, связанными с электрическими цепями.

  Если ECM автомобиля обнаруживает передачу иррациональных данных от одного из его датчиков, загорается индикатор проверки двигателя. Этот индикатор будет гореть до тех пор, пока не будет удален ошибочный код или не будет устранена соответствующая неисправность.

  Связанные: DTC P0117, DTC P0118

  #2 – Низкий расход топлива

  Другим признаком, обычно связанным с отказом датчика температуры охлаждающей жидкости, является плохой расход топлива.

  Это связано с тем, что обратная связь датчика температуры охлаждающей жидкости играет жизненно важную роль в расчете подачи топлива и времени. Чаще всего неисправный датчик температуры охлаждающей жидкости двигателя неправильно отображает показания температуры охлаждения.

  Когда датчик температуры охлаждающей жидкости посылает сигнал постоянного охлаждения, ECM автомобиля пытается компенсировать это состояние, дозируя больше топлива, чем необходимо. В итоге это выражается в более частых поездках на помпу.

  #3 – Выхлоп темного цвета

  Как упоминалось ранее, неисправный датчик температуры охлаждающей жидкости, который по умолчанию постоянно показывает холодную температуру, обычно вызывает перегрузку двигателя (т. е. обогащение). В результате избыток несгоревшего топлива проходит вниз по потоку, где часто попадает в выхлопную систему.

  Когда этот избыток топлива сгорает в выхлопной системе автомобиля, в качестве побочного продукта образуется дым темно-серого или черного цвета. В тяжелых случаях этот дым может стать очень густым и заметным для окружающих.

  #4 — Перегрев двигателя

  Одним из наиболее серьезных симптомов неисправности датчика температуры охлаждающей жидкости является перегрев двигателя. В то время как в некоторых автомобилях используется дополнительный датчик температуры для регулирования работы вентилятора, подавляющее большинство марок и моделей полагаются на датчик температуры охлаждающей жидкости двигателя для поддержания этой функции.

  Если датчик температуры охлаждающей жидкости двигателя этого типа выходит из строя, обычно не работает вентилятор радиатора автомобиля. В результате температура двигателя начинает резко повышаться, что может привести к повреждению других компонентов.

  Связанный: Потеря охлаждающей жидкости, но видимых утечек нет? (Вот что это значит)

  #5 — Затрудненный запуск при определенных температурах

  Хотя это и не так часто, как другие симптомы, состояние затрудненного запуска иногда проявляется неисправным датчиком температуры охлаждающей жидкости. В большинстве случаев это состояние проявляется только тогда, когда двигатель автомобиля имеет определенную температуру, будь то горячий или холодный.

  В большинстве случаев это происходит из-за того, что датчик постоянно выдает горячее значение, даже когда двигатель на самом деле холодный. В результате это обычно приводит к бедной смеси, что экспоненциально увеличивает время запуска.

  Стоимость замены датчика температуры охлаждающей жидкости двигателя

  Стоимость замены датчика температуры охлаждающей жидкости может значительно варьироваться в зависимости от модели автомобиля.

  В то время как датчики температуры охлаждающей жидкости, установленные на многих автомобилях, относительно просто заменить, доступ к другим может быть весьма затруднен. Фактическая стоимость, связанная с покупкой датчика температуры охлаждающей жидкости, также может варьироваться в зависимости от автомобиля.

  В среднем стоимость датчика температуры охлаждающей жидкости колеблется в пределах 20-80 долларов США, а стоимость работы колеблется в пределах 50-250 долларов США. В общей сложности за замену датчика температуры охлаждающей жидкости двигателя можно было бы заплатить от 70 до 330 долларов.

  Можно ли ездить с неисправным датчиком температуры охлаждающей жидкости?

  Хотя автомобиль с неисправным датчиком температуры охлаждающей жидкости часто можно перевезти из одного места в другое, делать это не рекомендуется. Со временем многие из отдельных симптомов неисправного датчика температуры охлаждающей жидкости сами по себе могут стать проблематичными.

  Неработающий вентилятор, вызванный неисправностью датчика температуры охлаждающей жидкости, быстро приведет к перегреву двигателя.
