ВАЗ 2109: метод выставления зажигания двигателя

Содержание:

• 1 Устройство системы зажигания
• 2 Признаки неправильной настройки системы зажигания
• 3 Настройка

Система зажигания любого автомобиля, не зависимо от того, какая на нем система питания: карбюратор или инжектор, отыгрывает очень важную роль в процессе работы всего двигателя. Она контролирует подачу искры на каждую камеру сгорания, в таком порядке, как указано на крышке головки блока цилиндров. На ВАЗ 2109, этот порядок нумеруется цифрами 1-3-4-2.

Зажигание может иметь три положения: позднее, ранее, и нормальное. Оно зависит от угла опережения, выставленного на трамблере. На переднеприводных автомобилях, эта процедура имеет особо важное значение.

Устройство системы зажигания

На автомобилях ВАЗ 2109, с завода устанавливалась бесконтактно-транзисторная система зажигания. Она состояла из нескольких основных деталей, таких как: включатель и катушка зажигания, датчик распределителя электрического тока, свечи, и трамблер.

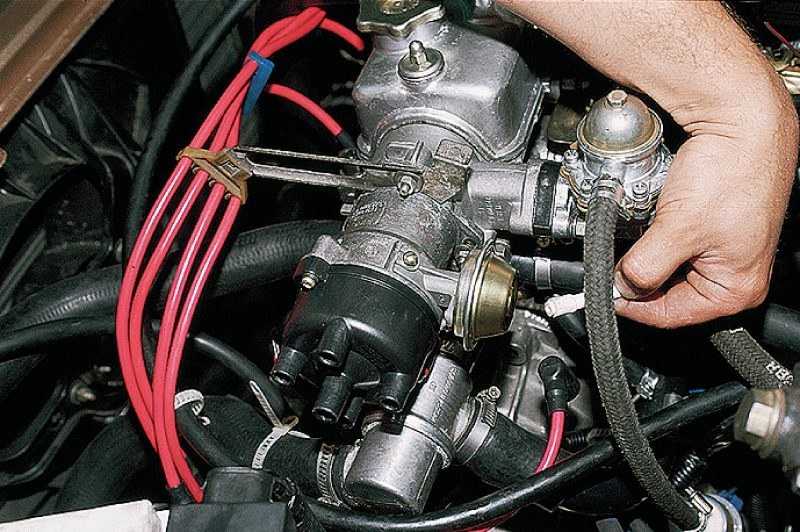

Трамблер – это и есть основная деталь, отвечающая за настройку зажигания. Она состоит из пластикового корпуса, с пятью отверстиями (1 по центру, и 4 по краям). В центральное отверстие, вставляется основной провод, от катушки зажигания, а в каждое угловое отверстие, вставляется провод, передающий заряд на свечу.

Внутри трамблера, располагается конденсатор с контактами, который распределяет электрический ток между свечами. Сбоку, к корпусу трамблера крепится регулятор опережения зажигания, вакуумного типа. От его угла, зависит правильность работы двигателя.

Признаки неправильной настройки системы зажигания

Признаки неисправности данной системы, очень схожи с неисправностью такого устройства, как: карбюратор. Поэтому, перед установкой угла трамблера, стоит проверить: насколько правильно настроен карбюратор.

Первый признак неправильного угла зажигания – понижение мощности, и ухудшение приемистости двигателя. Такие же симптомы, могут встречаться тогда, когда карбюратор засорен, и не дает на камеру сгорания, нужного количества топлива.

Второй признак – провал педали газа, при нажатии на нее. Такие симптомы, также может иметь и неисправность самой педали. Например, при ослаблении пружины, или при ее разрыве.

Третий признак – нестабильная работа холостого хода. Очень часто, такие же симптомы наблюдаются при засорении жиклеров, или неправильной смеси, за которую отвечает карбюратор.

Четвертый признак – увеличенный расход топлива. Это, пожалуй, один из основных симптомов неисправности системы зажигания. Конечно, он встречается, также, и при неисправности других систем, но в основном, как показывает практика, причиной повышенного расхода топлива, является неправильный угол трамблера.

Последний признак – проблемы с пуском. В таких случаях, карбюратор точно не при чем, а причину нужно искать в системе зажигания. Проверьте вольтметром, все приборы цепи (катушка, включатель, датчик распределителя). Если они работают правильно, то тогда, причина в увеличенном или наоборот, уменьшенном углу настройки зажигания.

Для того, чтоб у Вас не возникало такого количества ложных признаков, Вам необходимо настроить карбюратор, перед проверкой исправности системы зажигания. Также, проверить неисправность данной системы, можно с помощью специального стробоскопа.

Настройка

Теперь о том, как выставить зажигание на ВАЗ 2109. Для начала, нужно подготовить двигатель к работе. Для этого, прогрейте его до температуры, около 90 градусов. Обороты, на холостом ходу, должны быть минимальными – 700-800 об/мин. Далее, при работающем двигателе, снимите силиконовую трубку, со стороны карбюратора, чтоб она осталась прикрепленная к вакуумному регулятору опережения зажигания, и проверьте ее на наличие разрежения. Теперь, двигатель можно заглушить.

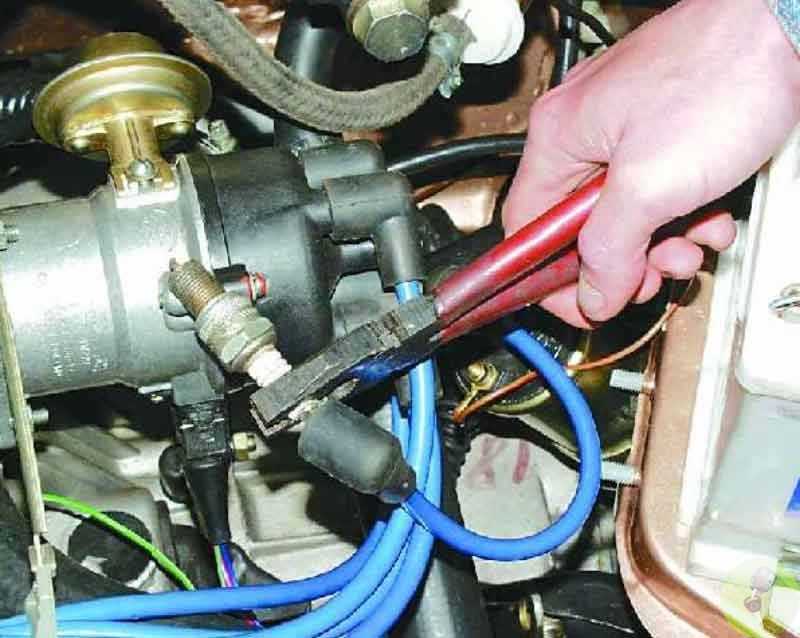

Далее, отверстие к трубке, нужно наглухо закрыть заглушкой, или обычным болтиком. Теперь, начинается сама установка системы зажигания. Первый шаг в данном процессе – открутить три гайки крепления трамблера. На автомобиле ВАЗ 2109, есть специальный лючок, со шкалой, который помогает правильно выставить угол зажигания.

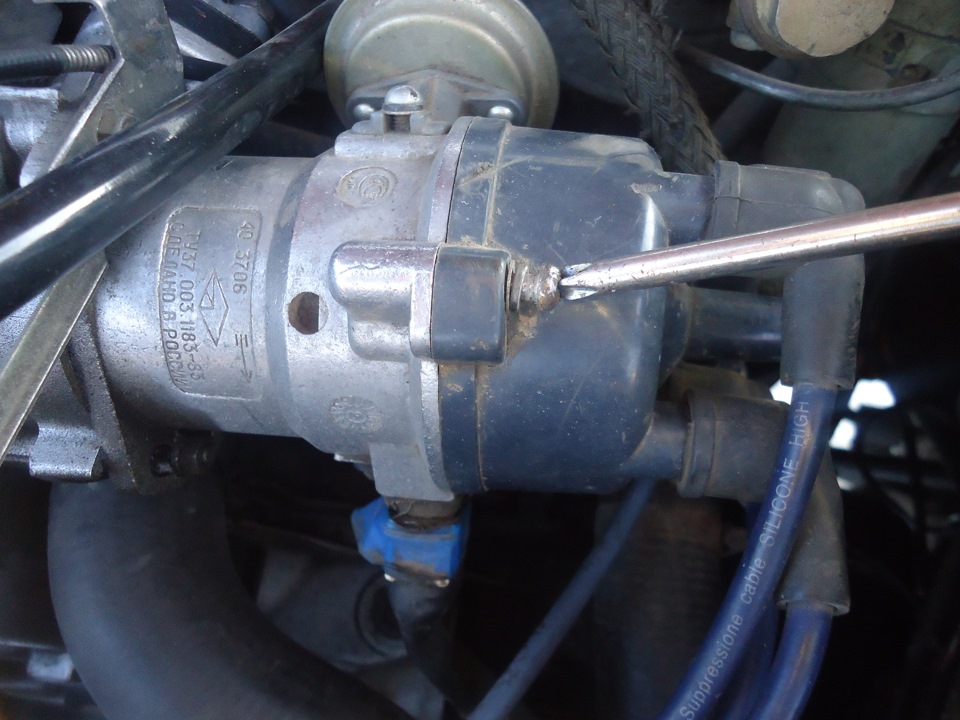

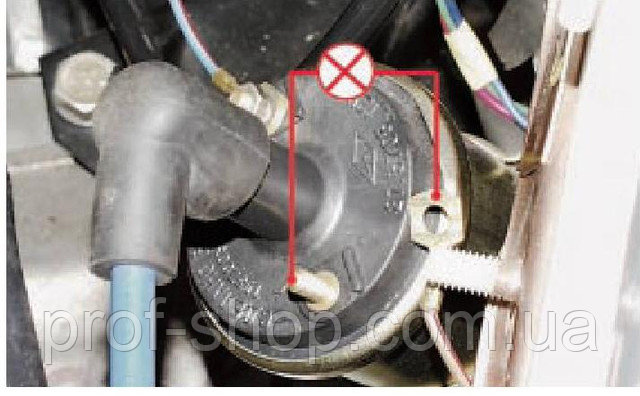

Метки на трамблере

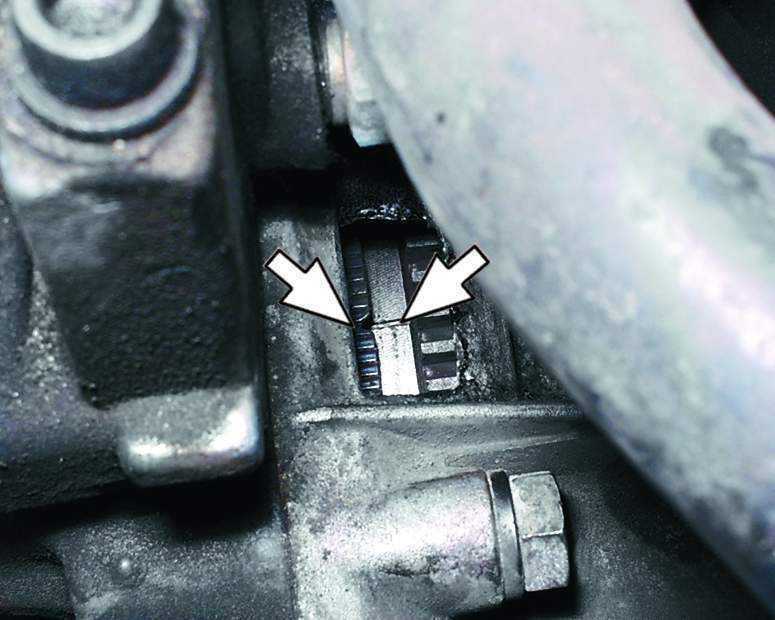

Маховик автомобиля, нужно провернуть так, чтоб его поперечная метка, была на одном уровне с треугольником, расположенным на шкале. Данное положение маховика свидетельствует о том, что поршни первого и четвертого цилиндра, находятся в верхней мертвой точке, угол опережения зажигания равняется 0 градусов.

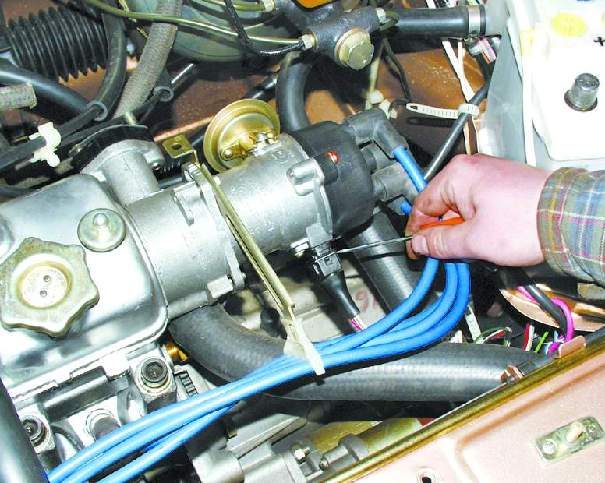

Теперь, нам понадобится помощь стробоскопа. Его подключение к цепи, производится по специальной схеме, в зависимости от модели устройства. В основном, схема подключения такая: красный провод стробоскопа, подключается на катушку, обязательно к знаку «+», а черный провод – к минусовой клемме аккумуляторной батареи. Металлический зажим устройства, нужно установить на провод четвертого цилиндра.

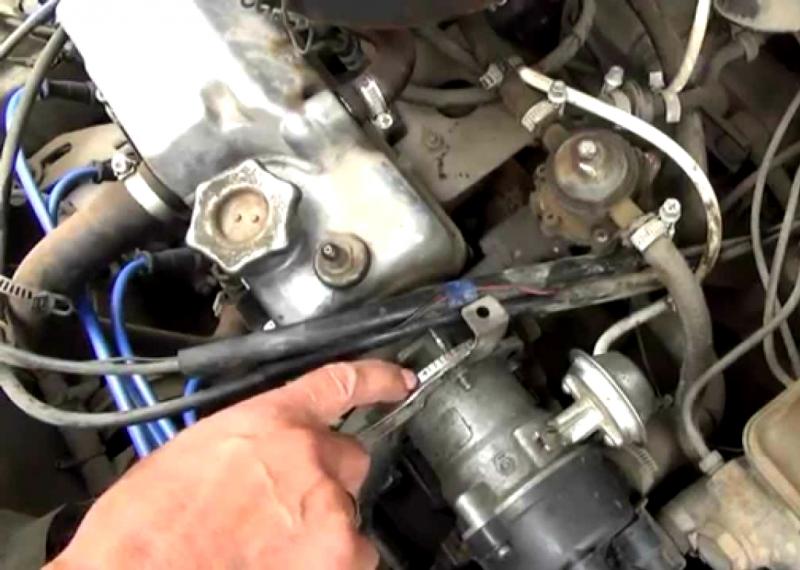

Теперь, можно проводить саму установку. Для этого, заведите мотор, и наведите стробоскоп на лючок со шкалой. Метка на маховике, должна совпадать с правильным делением шкалы. Треугольник, указывает на 0 градусов. Проверните трамблер по часовой стрелке, пока метка шкалы не сдвинется на 1-2 градуса (для 92-го бензина) или на 5-6 градусов (для 95-го).

После того, как установка будет завершена, отсоедините стробоскоп, поочередно сняв провода на 4 цилиндр, на АКБ и в последнюю очередь – провод на катушку. Силиконовую трубку подключите к карбюратору.

Как выставить зажигание на ВАЗ своими руками

Момент зажигания непосредственно влияет на работоспособность автомобиля. От корректности настройки этого параметра зависят рабочие характеристики мотора. В случае если зажигание выставлено не правильно, увеличивается расход топлива, машина не развивает полной мощности, быстро перегревается, ускоряется износ узлов и механизмов. Работа мотора сопровождается частыми перебоями, которые больше всего проявляются на холостом ходу, все это симптомы сбоя заводских параметров. Ниже разберем, как выставить зажигание ВАЗ-2105(2106, 2109).

С чего начать выставление зажигания

Перед тем как приступить к непосредственной настройке системы зажигания нужно проверить ряд узлов и механизмов.

• Свечи зажигания. Убедитесь, что они находятся в исправном состоянии. Если на их поверхности есть нагар, удалите его. Также, не забудьте отрегулировать зазор свечей зажигания.

• Контакты прерывателя. Проверьте контакты, если на них есть следы выгорания металла или коррозия, замените их. Ремонтировать данные сегменты не рекомендуется, они стоят не больших денег и новые прослужат гораздо дольше.

• Конденсатор. Для проверки необходимо использовать специальный тестер на заряд — разряд. Наиболее оптимальным будет стрелочный прибор, он позволит определить максимально точно силу протекания тока, который должен проходить плавно и медленно.

• Катушка зажигания. Протестируйте контакты с помощью тестера, носначала хорошо очистите катушку, крышку распределителя итрамблер от загрязнений. Если крышка имеет нагар, ее нужно заменить новым аналогом.

Карбюратор. Протестируйте карбюратор, если он не в рабочем стоянии или в процессе диагностики были обнаружены мелкие сбои, рекомендуется отремонтировать его до того, как приступать к настройке зажигания.

Этапы установки зажигания

Чтобы понять, как выставить зажигание ВАЗ-2109, (2105, 2106) достаточно ознакомится с нижеописанной инструкцией. Конструкция данных моделей практически идентична. Для реализации этой задачи необходимо изучить конструктивные особенности системы. Регулировка выполняется в три этапа:

1.    Сначала нужно открутить свечу зажигания над первым цилиндром. Пустой разъем необходимо закрыть пробкой или пальцем, в процессе начните проворачивать коленвал ключом пока не найдете такт сжатия.
2.    Шкив коленвала зажигания имеет специальную черточку, которая должна быть расположена на одном уровне с меткой, размещенной на лицевой крышке.
3.    Трамблер следует установить в такое положение, чтобы бегунок размещался параллельно крышке, к которой подключается разъем высоковольтного кабеля.

Установка момента зажигания

Разберем детально,как выставить зажигание ВАЗ 2106(2105, 2109) и что для этого нужно. Сначала следует подготовить такие инструменты: гаечный ключ на 13, вольтаметр или лампочку для контроля.
Крышка газораспределителя имеет три специальные метки. По ним выполняется настройкамомента зажигания. Метки соответствуютследующим значениям:

Как правило, обод шкива также имеет метку ВМТ. Напротив нее на ступице размещен прилив. Корректировка значения момента зажигания производится только для 1 и 4 цилиндров. Последовательность выполнения этапов:

Демонтируйте с 1-го цилиндра свечу, а отверстие заткните пальцем или пробкой. С помощью гаечного ключа проворачивайте коленчатый вал до того момента, пока в 1-ом цилиндре не возникнет давление, которое выдавит пробку. Затем продолжайте поворачивать коленвал, пока одна из меток не станет напротив отметки на крышке газораспределителя.

В том случае, если автомобиль эксплуатируется на бензине 92 (95) марки, совместите риску со средней меткой, если используете топливо с октановым числом менее 92, установите метку напротив длинной полоски.
Отсоедините распределитель. После выполнения вышеописанных операций, ротор распределителя должен быть в таком положении, при котором наружный контакт будет направленк1-му цилиндру.

Совместив метки,вы должны получить воображаемую линию, проходящую параллельно оси мотора.Если не удалось достигнуть такого результата, необходимо приступить к выполнению следующихопераций. Сначала открутите гайку крепления распределителя с помощью соответствующего ключа, поднимите трамблер верх и методом поворота оси ротора поверните механизм в нужное положение. Установите деталь на место, зафиксируйте ее, но не затягивайте до конца крепежные сегменты. Далее мы рассмотрим непосредственные этапы, как выставить зажигание.

• Приготовьте контрольную лампочку(вольтметр). Один провод присоедините к выходу катушки, к которому должен подключаться низковольтный кабель распределителя. А другой проводсоедините с массой кузова.

• Включите зажигание.В этот момент должна зажечься контрольная лампа. Далее необходимо сделать так, чтобы она погасла. Если лампа не горит, следующий шаг пропустите.

• Проворачивайте распределитель в направлении часовой стрелки, пока лампа не перестанет гореть (не пропадет напряжение).

• Медленно проворачивайте распределитель против  направления часовой стрелки, пока контрольная лампа не загорится (появится напряжение).После этого зафиксируйте расположение детали и затяните крепежные сегменты.

• Включите зажигание и поставьте крышку трамблера на штатное место.

Видео — Установка зажигания (ВАЗ 2109)

Как видим, для выполнения этой процедуры не требуется высокая квалификация, она под силу любому автовладельцу

Регулировка зажигания, как отрегулировать зажигание 2106 своими руками. Как отрегулировать зажигание на ВАЗ 2106?

Общеизвестным преимуществом карбюраторных двигателей автомобилей ВАЗ является их высокая ремонтопригодность и простота в обслуживании. При этом карбюраторные «шестерки», в отличие от инжекторных, время от времени требуют ручного зажигания. Об этом далее в статье.

Содержание

• Зажигание ВАЗ, которое входит в систему зажигания
• Что значит правильное зажигание, на что оно влияет
• Регулировка зажигания, методы регулировки
• Инструменты, приспособления, расходные материалы
• Момент зажигания, установка меток на крышке ГРМ
• Метки на крышке ГРМ, что равно метке, что такое верхняя мертвая точка (НМТ)
• Регулировка зажигания 2106, как сделать зажигание на первом цилиндре, пошаговая инструкция
• Советы Плюсы: Как проверить зажигание, правильно ли выставляется

Зажигание ВАЗ, входящее в систему зажигания

В систему зажигания автомобиля семейства ВАЗ входит:

1. Генератор.
2. Замок зажигания.
3. Дистрибьютор.
4. Кулачок прерывателя.
5. Свеча зажигания.
6. Катушка зажигания.
7. Аккумуляторная батарея.
8. Провода низкого и высокого напряжения.

Что значит правильное зажигание, на что оно влияет

Правильное зажигание — залог правильной работы мотора и правильного его запуска. Помимо прочего, величина зажигания влияет на динамические показатели автомобиля и расход топлива.

В результате неправильного зажигания может появиться детонация, которая способна привести к серьезным поломкам двигателя и необратимым последствиям. При выставлении зажигания наиболее точный результат может дать только специальный прибор, называемый стробоскопом. Однако за отсутствием стробоскопа систему можно настроить в гаражных условиях, опираясь на обычные приборы.

Регулировка зажигания, методы регулировки

1. Регулировка зажигания в автосервисе.
2. Регулировка зажигания с помощью стробоскопа.
3. Регулировка зажигания по меткам.
4. Регулировка зажигания «по слухам».

Инструменты, приспособления, расходные материалы

1. Свечной ключ.

2. «Заголовок» — лампа на 12 вольт или вольтметр.
3. Ключ на «13».

Момент зажигания, установка меток на крышке ГРМ

Зажигание выставлено на четвертом или первом цилиндре. В этой статье мы рассмотрим последний вариант. Момент зажигания на ВАЗ выставляется в соответствии с метками на крышке ГРМ. Здесь есть три метки — длинная, средняя и короткая.

Метка на крышке ГРМ, которая равна метке, что такое верхняя мертвая точка (НМТ)

1. Длинная метка соответствует углу опережения 0°.
2. Средняя — 5°.
3. Короткий — 10°.

Верхняя мертвая точка (NTC) обозначена ободом шкива. На ступичном шкиве против этой метки есть специальный наплыв.

Регулировка зажигания 2106, как сделать зажигание на первом цилиндре, пошаговая инструкция

1. В первую очередь следует выкрутить свечу первого цилиндра.
2. Затем с помощью резиновой пробки или пальца необходимо закрыть свечное отверстие.

3. Далее, применяя спец, нужно провернуть коленвал до тех пор, пока поршень в первом цилиндре не начнет движение вверх (т.е. такт сжатия). Выучите это просто — из отверстия вылетит резиновая пробка, а если закрыть отверстие пальцем, то вы почувствуете, как он его сжимает.
4. Следует крутить до тех пор, пока метка на крышке ГРМ не совпадет с меткой на шкиве коленчатого вала. Если вы заправляете свой автомобиль «95» или «92» с бензином необходимо сочетать со средней отметкой. А если «72» или ниже необходимо сочетать с длинной меткой, соответствующей «0» углу опережения.

5. Отодвигаем защелку, после чего снимаем крышку распределителя зажигания.
6. После поворота коленчатого вала ротор должен повернуться в положение, при котором его наружный контакт будет направлен в сторону первого цилиндра на крышке распределителя.
7. После совмещения этикеток обратите внимание на распределитель, попробуйте провести воображаемую линию через защелки крышки. Необходимо, чтобы оно происходило параллельно оси мотора. Если линия не работает, сделайте следующее:
8. Откручиваем гайку крепления трамблера, затем подворачиваем резинку вверх.
9. Вращая ось ротора, ее необходимо установить параллельно оси двигателя.
10. Далее нужно поставить трамблер и затянуть гайку крепления, но до конца затягивать не обязательно.

11. Далее подключите «управление» таким образом — один конец соедините с массой, а другой с выводом катушки зажигания соедините с низковольтным проводом распределителя.
12. Включите зажигание. Не спешите крутить трамблер по часовой стрелке, пока не пройдётся контрольная лампа.
13. Далее вращаем трамблер против часовой стрелки. Когда контрольная лампа загорится, зафиксируйте положение распределителя и затяните гайку его крепления.
14. Теперь выключите зажигание и наденьте крышку травера.

Советы Плюсы: Как проверить зажигание, правильно ли выставлено

Для проверки правильности зажигания делаем следующее:

1. Заводим мотор и начинаем движение.
2. Далее разгоняем машину до 45 километров в час, после чего включаем четвертую передачу и резко нажимаем «газ».
3. Далее примерно через три секунды возникнет детонация (звон «пальцев», хлопок), которая исчезнет по мере разгона автомобиля.
4. Если детонация появилась и не исчезла при разгоне автомобиля, можно предположить, что зажигание «Раннее». Если детонации не было вообще, то зажигание «позже». При «раннем» зажигании повернуть распределитель по часовой стрелке на 0,5-1 деление. При позднем зажигании необходимо повернуть трамблер на 0,5-1 деление против часовой стрелки. После завершения регулировки отметьте на корпусе дозатора краской положение средней риски шкалы по отношению к блоку.
