Карбюратор Ваз 2107.Устройство, ремонт и настройка (Видео).

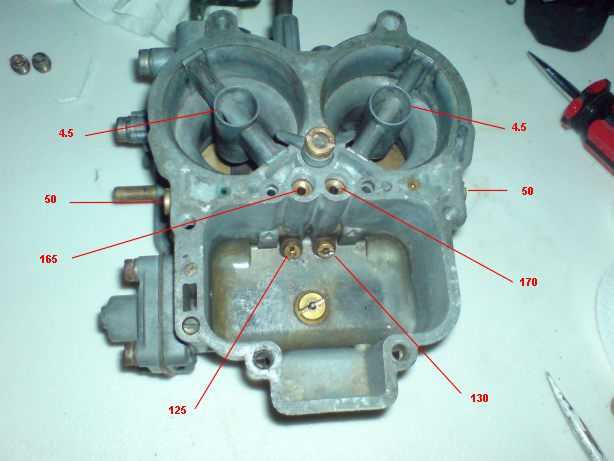

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров. Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон

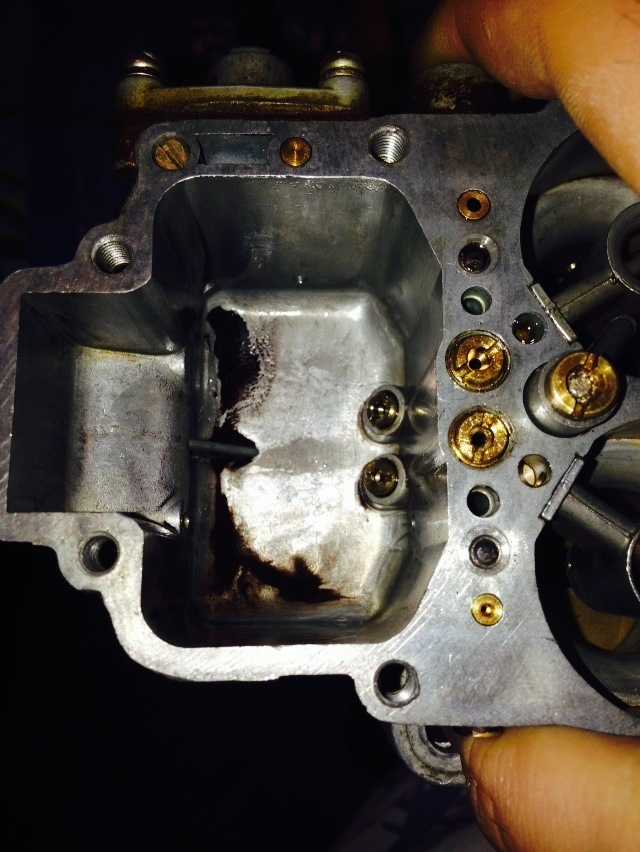

Расположены на дне поплавковой камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.07	1.62
2105-1107010-10	1.09	1.62
2105-1107010-20	1.07	1.62
2107-1107010	1. 12	1.5
2107-1107010-20	1.12	1.5
2140-1107010	1.09	1.57
2140-1107010-10	1.09	1.57
2140-1107010-50	1.09	1.40
2140-1107010-70	1.12	1.50
2141-1107010	1.12	1.50

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон

Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.70	1.70
2105-1107010-10	1.70	1.70
2105-1107010-20	1.70	1.70
2107-1107010	1.50	1.50
2107-1107010-20	1.50	1.50
2140-1107010	1.50	1.70
2140-1107010-10	1. 50	1.70
2140-1107010-50	1.70	1.50
2140-1107010-70	1.70	1.70
2141-1107010	1.50	1.50

Подробнее: «Главные дозирующие системы (ГДС) карбюратора Озон, 2105, 2107».

Топливный жиклер системы холостого хода карбюратора Озон

Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.50	—
2105-1107010-10	0.50	—
2105-1107010-20	0.50	—
2107-1107010	0.50	—
2107-1107010-20	0.50	—
2140-1107010	0.50	—
2140-1107010-10	0.50	—
2140-1107010-50	0. 50	—
2140-1107010-70	0.50	—
2141-1107010	0.50	—

Воздушный жиклер системы холостого хода карбюратора Озон

Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Система холостого хода (СХХ) карбюратора Озон»

«Схема системы холостого хода карбюратора Озон».

Топливный жиклер переходной системы второй камеры карбюратора

Установлен в держателе завернутом в корпус карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.60
2105-1107010-10	—	0.60
2105-1107010-20	—	0.60
2107-1107010	—	0.60
2107-1107010-20	—	0.60
2140-1107010	—	0.60
2140-1107010-10	—	0.60
2140-1107010-50	—	0.75
2140-1107010-70	—	0.75
2141-1107010	—	0.60

Воздушный жиклер переходной системы второй камеры карбюратора Озон

Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0. 70
2105-1107010-10	—	0.70
2105-1107010-20	—	0.70
2107-1107010	—	0.70
2107-1107010-20	—	0.70
2140-1107010	—	0.70
2140-1107010-10	—	0.70
2140-1107010-50	—	0.70
2140-1107010-70	—	0.77
2141-1107010	—	0.70

Подробнее: «Переходные системы карбюратора Озон».

Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон

Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	1. 50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-10	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-20	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2107-1107010	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2107-1107010-20	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2140-1107010	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-10	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-50	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2140-1107010-70	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2141-1107010	—	1. 20 – топливный — – воздушный — – эмульсионный

Подробнее: «Эконостат карбюратора Озон».

Перепускной жиклер ускорительного насоса карбюратора Озон

Установлен в корпусе ускорительного насоса.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.40	—
2105-1107010-10	0.40	—
2105-1107010-20	0.40	—
2107-1107010	0.40	—
2107-1107010-20	0.40	—
2140-1107010	—	—
2140-1107010-10	—	—
2140-1107010-50	0.30	—
2140-1107010-70	0.30	—
2141-1107010	0.40	—

Подробнее: «Ускорительный насос карбюратора Озон».

Ускорительный насос карбюратора Озон

Демпферный жиклер пускового устройства карбюратора Озон

Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Пусковое устройство карбюратора Озон».

Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон

Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1. 20	1.00
2105-1107010-10	1.20	1.00
2105-1107010-20	1.20	1.00
2107-1107010	1.50	1.20
2107-1107010-20	1.50	1.20
2140-1107010	1.20	1.00
2140-1107010-10	1.20	1.00
2140-1107010-50	1.20	1.00
2140-1107010-70	1.20	1.00
2141-1107010	1.50	1.20

Подробнее: «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».

жиклеры пневмопривода карбюратора Озон

Примечания и дополнения

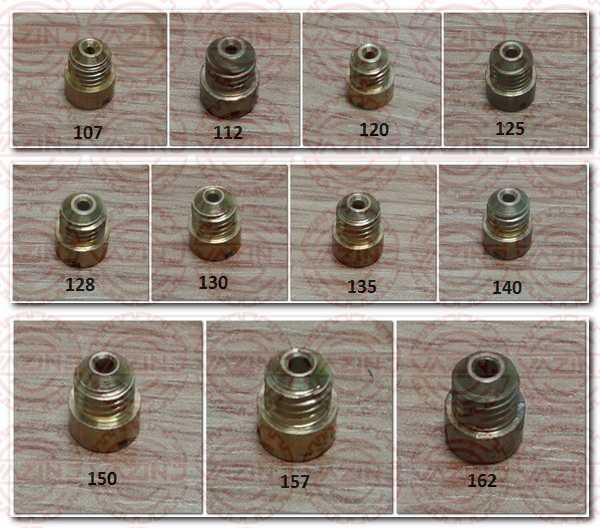

— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра. Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.

Еще статьи по карбюраторам Озон

— Регулировочные винты карбюратора Озон

— Диффузоры карбюратора Озон

— Золотниковое устройство карбюратора Озон

— Кольцевой распылитель системы холостого хода карбюратора Озон

— Микровыключатель ЭПХХ карбюратора Озон

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

• топливные;
• воздушные.

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

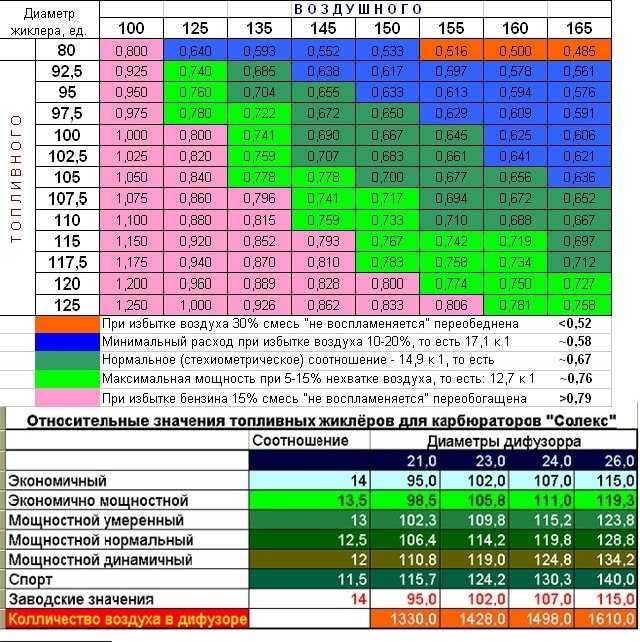

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

• малый уровень компрессии в одном из цилиндров;
• сбилась регулировка системы зажигания;
• неисправна одна или несколько свечей зажигания;
• требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

• Проблемы при запуске мотора, чихание двигателя.
• Рывки, дергания, частые провалы на педали акселератора.
• Отсутствие возможностей для разгона.
• Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

• наполнение бензином поплавочной камеры;
• величину максимальных оборотов холостого хода;
• насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

• жиклер электромагнитного клапана – возможно, он засорился;
• канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
• электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

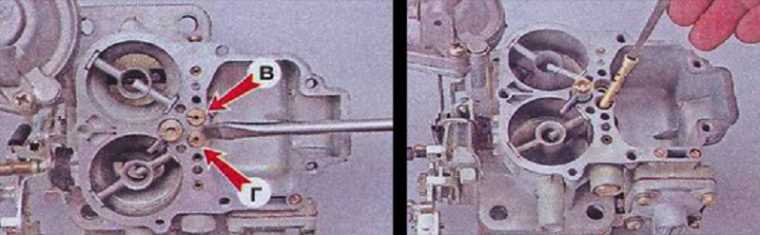

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Жиклеры карбюраторов ОЗОН — предназначение, применяемость

Сегодня мы вам расскажем о жиклерах, которые применяются и применялись во всей линейке карбюраторов ОЗОН когда либо выпускавшихся ДААЗом, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюратором для ВАЗ-2108 (2108-1107010) — да-да, мы не ошиблись, на восьмерки тоже поначалу ставили именно ОЗОН а не СОЛЕКС как многие привыкли. Начнем наш рассказе немного издалека, ведь все понимают, что любой карбюратор — это достаточно сложный и точный прибор. Задача любого карбюратора — организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля).

Сложность настройки любого карбюратора объясняется в первую очередь тем, что из всех возможных вариантов (а их масса) необходимо выбрать тот самый один вариант, оптимальный, который обеспечит машине хорошую динамику, при этом сохранит экономичность и низкий выброс СО. Я думаю все понимают, что все эти показатели находятся в сложной зависимости друг от друга.

Производство любого карбюратора требует применения очень точного и высокотехнологичного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск — дело очень сложное и очень ответственное.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), — с жиклера. Их растачивают, сверлят, чего только не делают с ними гаражные кулибины. Запомните, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора. Тут не может быть никаких «примерно» или «около того». Многие жиклеры из кооперативных ремкомплектом грешат неточностями, потому что изготовлены с нарушениями технологий. Кстати именно поэтому жиклеры рекомендуется «проливать». Что бы определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Хочется добавить еще несколько слов о жиклерах. Допустим (а это часто бывает при переборке), перепутаны местами главные топливные жиклеры первой и второй камер. В карбюраторе ВАЗ-2106 с завода в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница площадей сечения составляет 16%. Площади сечений главных топливных жиклеров карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1:2,31, т.е. разница составляет 231%! Стоит перепутать их местами и получим полный отказ карбюратора в работе.

Стоит перечислить все главные топливные жиклеры карбюраторов ОЗОН от ДААЗ, применяемые на автомобилях «Ваз» (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на сто. Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Но это неспроста. Эти маленькие «сотки» очень сильно влияют на производительность жиклеров.

А какие бывают с топливные жиклеры холостого хода? А они бывают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.

Ниже в таблице мы приводим параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.

Если внимательно изучать таблицу, можно обнаружить одну интересную закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150. Это очень важно знать тем, кто пользуется ремкомплектами для карбюраторов.

Параметры карбюраторов ОЗОН всех моделей производства ДААЗа.

Обозначение карбюратора	Двигатель ВАЗ	Распылитель смеси I камеры		Распылитель смеси II камеры
		Обозначение	Маркировка	Обозначение	Маркировка
2101; 21011	4,5	4,5
2101; 21011	4,0	4,5
2101; 21011	4,0	4,0
2103; 2106	4,5	4,5
2103-1107010-01; 2106-1107010	2103; 2106	4,0	4,0
2101; 21011	3,5*	4,5
2105-1107010; 2105-1107010-20	2101; 21011; 2105	3,5*	4,5
2107-1107010; 2107-1107010-20	2103; 2106	3,5*	4,5*
2103; 2106	3,5*	4,5*

Маркировка наносимая на жиклеры

Обозначение карбюратора	Топливный главной системы		Воздушный главной системы		Топливный холостого хода		Воздушный холостого хода		Жиклер ускорит. насоса
	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топл.	пере- пускной
2101-1107010-03; 2101-1107010-30
2103-1107010-01; 2106-1107010
2105-1107010; 2105-1107010; 2105-1107010-20
2107-1107010; 2107-1107010-20
97,5	97,5	42±3

Маркировка наносимая на жиклеры

Обозначение карбюратора	Жиклер эконостата			Жиклер пневмопривода		Жиклер демпфирующий пускового устройства	Приоткрытие дроселя при запуске (размер А), мм	Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм	Уровень топлива в поплавковой камере, мм
0,75-0,85	7±0,25	7±0,25
0,75-0,85	7±0,25	7±0,25
2101-1107010-03; 2101-1107010-30	0,75-0,85	7±0,25	6,5±0,25
0,8-0,9	7±0,25	7±0,25
2103-1107010-01; 2106-1107010	0,8-0,9	7±0,25	6,5±0,25
0,7-0,8	5±0,5	6,5±0,25
2105-1107010; 2105-1107010-20	0,5-0,8	5±0,5	6,5±0,25
2107-1107010; 2107-1107010-20	0,9-1,0	5,5±0,25	6,5±0,25
0,9-1,0	5,5±0,25	6,5±0,25
0,85	3±0,2 (низ)	25,5±1,0 (остаток)

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

• «провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
• «рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
• серии «рывков» или «провалов» при движении;
• вялый разгон, потеря мощности;
• повышенный расход топлива;
• осложненный запуск двигателя;
• повышенные либо пониженные обороты на холостом ходу;
• неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Статьи по теме:

• Карбюратор ВАЗ 2109: устройство, настройка, регулировка Автомобили моделей 2108-09 – воистину легендарные разработки Волжского автомобильного завода, именно с них началось производство переднеприводных легковых машин в СССР. Также для этих авто […]
• Уменьшение расхода топлива ВАЗ 2107 Расход топлива ВАЗ 2107 достаточно умеренный, и по этому параметру автомашину можно рассматривать для покупки, но как быстро будет уходить бензин из бака, зависит от многих факторов, в том […]
• Карбюратор солекс 21083: устройство, регулировка, настройка Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться […]

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет. По поводу настройки Солекса есть масса других не менее полезных особенностей. Подборка жиклеров далеко не единственный способ доработки карбюратора и обеспечения стабильной работы двигателя. К примеру, можно выставить уровень в камерах. Правда для этого потребуются специальные шаблоны, т. к. положения поплавков регулируются по-разному, всё зависит от типа крышки карбюратора. Не стоит думать, что оптимальный уровень установлен изначально производителем. Подгибая язычки поплавков можно избежать переливов и чрезмерных нагрузок на иглу. После выставления правильного уровня в поплавковых камерах можно отрегулировать холостой ход путём вращения винтов, отвечающих за качество и количество топлива. Некоторые идут ещё дальше и модернизируют агрегат ещё изощрённее. Например, делают отверстие в заслонке, запаивают эмульсионные трубки и т. п. Но это уже лишнее. А вот подбор жиклеров для правильной настройки карбюратора вещь даже нужная и полезная. Если все сделать правильно, в конечном итоге можно получить экономичный расход и хорошую отзывчивость акселератора.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

Тюнинг карбюратора «озон» за 5 минут. видео! — всё о ремонте лада

Тюнинг карбюратора помогает избавится от провалов при разгоне автомобиля, а также улучшить качество смеси, подаваемой в цилиндр. Устранение заводских недочетов и установка стоковых запчастей позволяют добиться устранения препятствий на пути движения топливо-воздушной смеси, что благосклонно влияет на работу двигателя во всем диапазоне оборотов.

Важность доработки карбюратора

Выпускаемые с завода карбюраторы рассчитаны на работу двигателя на принудительно обедненной смеси, что обеспечивает максимальную экономичность и заботу об экологии.

Из-за этого штатный карбюратор не позволяет полностью раскрыться мощности мотора, автомобиль не реализует все свои динамические характеристики.

Особенно актуален тюнинг карбюратора при форсировании двигателя, так как еще больше возрастает необходимость в достаточном количестве приготовленной топливовоздушной смеси.

Стандартные регулировки карбюратора могут повлиять на холостой ход, но настроить оптимальную работу на средних. а тем более на высоких оборотах не представляется возможным.

При оборотах более 4500 возникает голодание двигателя, так как недоработанный карбюратор не способен справится с потоком воздуха со скоростью около 120 м/с.

В результате складывается ситуация, что не тюнингованый карбюратор душит как форсированные так и обычные моторы.

Доработка карбюратора для уменьшения расхода топлива — крайне редкая операция. В большинстве своем она приводит к провалам при работе под нагрузкой и нестабильным холостым оборотам. Это ведет к снижению надежности системы питания, поэтому тюнинговать карбюратор для снижения потребляемого топлива не рекомендуется.

Шлифовка диффузора

Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте. Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.

Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.

Диффузор карбюратора Солекс с явными дефектами литья

Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.

Диффузор с отшлифованной поверхностью

На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.

Диффузор, обладающий максимальной обтекаемостью

Видоизменив поверхность диффузора можно повысит эффективность работы карбюратора дааз до 20%. Устранение аэродинамической ошибки меняет состав смеси, поэтому собрав карбюратор необходимо произвести его регулировку заново.

Привод усилителя насоса

Наибольшую противоречивость в тюнинге карбюратора занимает замена кулачка привода усилителя насоса. Часть автовладельцев рекомендует его замену на №4, но многие выступают против, приводя аргументы:

• значительное возрастание расхода топлива при городском и смешанном режиме движения;
• провалы в динамике при резком дожиме педали акселератора;
• плохой разгон на низких оборотах, что особо заметно при попытке резкого старта на светофоре.

Тюнинговый и стандартный кулачки приводов усилителей насосов

Модернизацию карбюратора с заменой кулачка следует производить с возможностью возврата назад, поэтому не следует выбрасывать штатные запчасти, оставшиеся после тюнинга.

Результат на каждом автомобиле индивидуален, поэтому после замены следует проверить расход бензина и улучшение динамических характеристик.

Если соотношение этих параметров устраивает автовладельца, то можно оставлять тюнинговую запчасть, в противном случае — следует вернуться к стандартной детали.

Особенности подбора жиклеров

Делая тюнинг карбюратора своими руками, автолюбителю следует произвести  доработку имеющихся жиклеров или приобрести новые, подходящего размера. Для доработки жиклеров используются сверла по металлу диаметром от 1 мм до 2,5 мм.

При их помощи стандартный жиклер рассверливается до нужного размера. Пропускная способность в таком случае увеличивается. Для ее уменьшения вместо рассверливания применяют запаивание оловом.

Далее в припое делается отверстие необходимого размера.

Расположение жиклеров в карбюраторе солекс

Тюнинг карбюратора Озон и Солекс кардинально не отличается, так как конструктивно они схожи, что можно увидеть на изображениях.

Жиклеры в карбюраторе Озон

Переделываем карбюратор согласно плану:

1. Первоначально требуется определиться с размером жиклеров. В зависимости от преследуемых целей устанавливается жиклер увеличенного или уменьшенного размера;
2. Рекомендуется ревизия настроек карбюратора. В случае необходимости следует их откорректировать;
3. Производится испытание автомобиля. При этом контролируются динамические характеристики и расход топлива;
4. Постепенно увеличиваем либо уменьшаем размер жиклеров, пока не получится добиться провалов в работе двигателя и нестабильной работы;
5. Возвращаемся к предпоследнему установленному жиклеру;
6. При желании можно заменить жиклеры в обоих камерах;
7. Проверить результат. Увеличение диаметра должно привести к прибавлению 5-10% мощности, а уменьшение − снижение расхода топлива до 1 литра на 100 км.

Растачивание больших диффузоров

Одним из кардинальных способов переделать карбюратор является увеличение воздушного потока путем растачивания диффузора. Автомобиль обретает улучшение динамики при больших и средних нагрузках. Не лишен данный способ и недостатка — на малых оборотах появляются провалы в работе двигателя.

Расточка диффузоров должна быть частью комплексного тюнинга карбюратора. После нее в обязательном порядке требуется подбор новых жиклеров. В случае отсутствия нужного диаметра требуется их рассверливание. Особо актуальна данная операция для форсированных двигателей на 1,7 и 1,8 литра, так как в продаже жиклеры увеличенного диаметра для них отсутствуют.

Не все автовладельцы согласны мирится с провалами на низах. Для улучшения динамики на малых оборотах и при небольших нагрузках применяют:

• Топливный жиклер, который обладает большим диаметром на фоне штатного. Устанавливается в клапан ЭПХХ;
• Увеличенный носик распылителя. Обычно устанавливается в первую камеру, а во вторую, на усмотрение автолюбителя, можно поставить прежний носик;
• Кулачок УН, обладающий увеличенным размером.

Для растачивания можно использовать:

• специальную развертку;
• перьевые сверла по дереву.

Для улучшения аэродинамических свойств после расточки следует убрать шероховатость на поверхности диффузора. Для этого используется наждачная бумага с постепенным снижением абразивности. Рекомендуется последнюю обработку делать наждачкой-нулевкой. Для более тщательной обработки можно использовать пасту Гойя или шерстяную тряпку.

Как переделать карбюратор полностью зависит от умений и финансовых возможностей автовладельца. Производить тюнинг следует с разумным подходом, чтобы в результате вместо увеличения мощности не получить возросший расход топлива и нестабильную работу мотора.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Регулировка карбюратора Озон своими руками

Регулировка карбюратора Озон – необходима для каждого ВАЗа, если не сделать правильную регулировку, то машина будет больше расходовать топлива, а это не очень приятно. Несмотря на то, что карбюратор ОЗОН в целом не плох, проходит на заводе контроль качества, но все равно настроить его придется.

Тем более, что этот карбюратор выпускают массово и возможны некоторые нюансы, которые требуют индивидуальной настройки. В регулировке карбюратора ОЗОН нет ничего сложного, поэтому сейчас об этом поговорим.

Это конечно касается ВАЗов, которые работают на бензине, а у кого дизельные автомобили, они с такой проблемой не сталкиваются, у них другие бывают проблемы, связанные с покупкой дизельного топлива в больших количествах и по выгодным ценам.

Дизель по выгодным ценам можно покупать вот здесь.

Что надо знать для настройки карбюратора

Главное все делать в правильной последовательности, чтобы не приходилось делать повторную работу, для начала надо пройти вот эти шаги:

• почистить корпус радиатора;
• откорректировать приводы дроссельной и воздушной заслонок;
• наладить пусковое устройство;
• на дроссельной заслонке 2-й камеры сделать юстировку пневмопривода;
• холостой ход откорректировать;
• уменьшить токсичность выхлопных газов.

И так по порядку, чтобы очистить корпус карбюратора, надо использовать смеси в аэрозольных баллончиках, также можно взять просто уайт-спирит или керосин. Чтобы ничего не мешало сделать тщательную очистку, надо снять воздушный фильтр.

Далее проверяем длину тяг привода дроссельных заслонок. Нормальная ее длина не должна превышать 80 мм. В случае необходимости надо открутить гайку на наконечнике тяги и сделать длину 80 мм.

или чуть меньше. Если в 1-й камере заслонка открыта неполностью при нажатой педали газа, а у рычага есть дополнительный ход, то есть смысл уменьшить длину продольной тяги.

Еще надо подтянуть приводной трос, если он болтается.

Ровно вертикально должна стоять воздушная заслонка при утопленной до конца ручке привода в салоне авто. Если вытянуть ручку до опора, то заслонка перекроет полностью сместительную камеру. Если это условие не выполняется, то придется делать юстировку привода.

Чтобы настроить пусковое устройство – надо вращать регулировочный винт шлицевой отверткой до того момента, когда частота вращения коленвала установится в пределах 3000 об/мин. Если менять диафрагму пневмопривода заслонки 2-й камера, то надо делать корректировку длины штока.

• Чтобы сделать юстировку системы ХХ, надо использовать винты качества и количества, которые стоят в правой части карбюратора отсека.
• Корректировки надо делать с выключенным мотором в таком порядке:

1. до упора закрутить винт качества, после этого выкрутить его ровно на 5 оборотов;
2. так же закрутить винт количества до упора, а после выкрутить его на 3 оборота;
3. включить двигатель;
4. винтом количества выставить 800 об/мин;
5. закрутить винт качества до тех пора, пока не появится неустойчивая работа мотора;
6. открутить винт качества обратно, чтобы обороты стабилизировались.

Также будет интересно:  Рейтинг лучших ароматизаторов в машину

Распространенные неполадки с карбюратором Озон

1. Если карбюратор не чистить периодически и вообще не соблюдать эксплуатационные качества, то это приведет к ухудшению его работы, что скажется на расходе топлива и динамике автомобиля не в лучшую сторону.
3. Но любые неполадки карбюратора можно устранить даже своими руками, в основном бывают такие неполадки:

• диафрагмы пускового устройства вышла из строя;
• игольчатый клапан заедает;
• привода выходят из строя;
• диафрагмы ускорительного насоса приходит в непригодность.

На этом все возможные неисправности заканчиваются, в целом, карбюратор довольно неприхотлив и если его правильно обслуживать, то особых проблем своему владельцу он не принесет.

А далее видео с полным руководством о том, как правильно регулировать карбюратор ОЗОН:

Карбюратор ОЗОН — тонкая настройка и регулировка

Современная автомобильная промышленность развивается с каждым годом. Серийное производство гибридных средств передвижения и электрокаров делают города чище, сокращают расход природных ресурсов. Устаревшие модели используются на дорогах по сей день, они отличаются некоторыми параметрами, полюбившимися автомобилистам и в этих автомобилях часто встречаются карбюраторы озон и другие.

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

• Барботажным;
• Игольчатом;
• Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber».

На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа.

Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

↑

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

Основные особенности:

• Две главные системы дозировки топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
• Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
• Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
• Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

• Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
• В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
• Перекрытие каналов холостого хода происходит электромагнитным клапаном;
• Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
• За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

↑

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы. Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов.

1. Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
2. Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
3. Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
4. Поплавковая система очищается от явного нагара и отложений. Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
5. Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
6. Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

↑

Таблица жиклеры карбюратора озон

Маркировка карбюратора	Топливный жиклер главной системы	Воздушный жиклер главной системы	Топливный жиклер холостого хода	Воздушный жиклер холостого хода	Жиклер ускорительного насоса
I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топливный	перепускной
2101-1107010	135	135	170	190	45	60	180	70	40	40
2101-1107010-02	130	130	150	190	50	45	170	170	40	40
2101-1107010-03: 2101-1107010-30	130	130	150	200	45	60	170	70	40	40
2103-1107010	135	140	170	190	50	80	170	70	50	40
2103-1107010-01: 2106-1107010	130	140	150	150	45	60	170	70	40	40
2105-1107010-10	109	162	170	170	50	60	170	70	40	40
2105-1107010: 2105-1107010; 2105-1107010-20	107	162	170	170	50	60	170	70	40	40
2107-1107010: 2107-1107010-20	112	150	150	150	50	60	170	70	40	40
2107-1107010-10	125	150	190	150	50	60	170	70	40	40
2108-1107010	97,5	97,5	165	125	42=3	50	170	120	35/40	—

↑

Основные принципы настройки карбюратора озон

Для того, чтобы ответить на вопрос, как отрегулировать карбюраторы семейства озон, необходимо проверить несколько моментов. Поплавковая камера регулируется винтами первым делом, так как количество топлива в ней должно соответствовать требованиям для нормальной работы двигателя.

Поплавок должен быть зафиксирован в крепежном механизме, плавность хода, отсутствие заеданий. Игольчатый клапан закрывается винтом, убирается в сторону, настраивается расстояние между поплавком и крышкой, оно не должно превышать 7 мм, а после погружения с установленной иглой – 2 мм.

Расстояние между поплавком и иглой должно составлять примерно 15 мм.

Регулировка пусковой системы происходит следующим образом:

• Демонтируется корпус воздушного фильтра;
• Полностью оттянуть на себя привод подсоса в салоне автомобиля;
• Привод на карбюраторе ВАЗ, озон закреплен винтом с отверстием, при полностью открытой заслонке, пуск и обороты двигателя должны составлять от 3. 1 до 3.3 тысячи в минуту.

↑

Настройка холостого хода

Отдельной частью, как настроить карб и сделать ремонт, является проверка, регулировка винтами холостого хода. Для регулировки выступают винты качества и количества.

Для того, чтобы ответить на вопрос, как настроить карбюратор озон, он регулируется только по достижению рабочей температуры, на холодный двигатель регулировка холостого хода на карбюраторе озон не допускается, будет не верна.

Винт качества выкручивается до максимальных оборотов.

Винтом количества регулируется уровень оборотов на 100 выше требуемых, приборы которых составляют 700-900 в минуту, при зависимости от условий эксплуатации. Далее требуется достигнуть требуемого значения оборотов путем регулировки винтом качества.

После проверки работоспособности системы холостого хода, необходимо собрать корпус воздушного фильтра, проверить затяжку винтов проверить на дороге поведение автомобиля.

Холостой ход должен оставаться на уровне регулируемых оборотов даже после резкого сброса педали газа.

↑

Возможные неисправности

Технические составляющие такой системы, как карбюраторы озон, для модели 2105, может выходить из строя в самый неподходящий момент, для того, чтобы предотвратить поломку на дороге, следует обратить внимание на первые признаки работы систем.

Основные указатели неисправностей:

• Подёргивание автомобиля, при наборе оборотов, сбросе педали акселератора;
• Провал оборотов при резком нажатии на педаль газа;
• Повышенный расход топлива, неустойчивая работа двигателя;
• Заметная потеря мощности и скорости разгона.

Карбюратор ОЗОН состоит многих частей, которые могут влиять на работу автомобиля. Необходимо принимать во внимание все признаки и неисправности, чтобы избежать капитальных поломок.

На вопрос какой лучше, карбюраторы ОЗОН или солекс, ответить затруднительно, последний отличается более простой системой работы и регулировки, имеет повышенные динамические показатели.

Схема, как настроить расход топлива, который контролируется установкой жиклеров меньшего диаметра.

Двигатели с правильной настройкой карбюратора озон лада 2107 славятся надежностью, простотой эксплуатации, ремонтопригодностью.

Регулировку и настройку в целях профилактики, возможно выполнить своими руками.

При возникновении проблем большего масштаба, следует обратиться к мастерской, где отремонтируют и сделают тюнинг карбюратор озон, который поможет избежать глобальных проблем в будущем времени.

Автор статьи: Юрий Веселов

20.08.2018

Доработка карбюратора ОЗОН

     На мой взгляд, одним из главных недостатков карбюратора ОЗОН есть пневмопривод второй камеры. Очень часто наблюдается явление, когда под слоем пыли и грязи она вообще перестает открываться.

И, как я уже сказал, пневмопривод, а значит, там есть диафрагма, которая имеет свойство рваться.

А это ведет к неполному открытию второй камеры, понижению мощности, динамики разгона, что может сыграть плохую шутку с Вами в дороге…

Карбюратор ОЗОН есть переделкой из карбюратора ДААЗ 2101. Но изменения были незначительны, самым большим было введение пневматического привода, вместо механического. И большинство статей о тюнинге карбюратора ОЗОН сводятся к переделке привода.

     Я хотел бы поговорить о доработке малой кровью :). Кстати, нашел интересную статью о доработке озона, увидеть ее можно здесь. Ну что же начнем! Первый способ. Читал много советов по доработке и очень часто слышал такой совет – выкинуть пружину с пневмопривода. Не советовал бы Вам этого делать.

     Почему? А потому что вторая камера должна открыться при определенном открытии первой камеры. Эта пружина и регулирует момент и величину открытия заслонки. Убрав ее, Вы не сможете гарантировать стабильное смесеобразование карбюратором, ведь вторая камера будет открываться раньше, чем нужно. Поверьте моему опыту.

Второй способ был описан в журнале «За рулем» и заключается в доработке рычага заслонки второй камеры. Это возвращение к итальянскому варианту карбюратора. Для начала были удалены:

• Шток диафрагмы.
• Промежуточный рычаг заслонки.

Затем к рычагу оси заслонки был приварен аккуратно выпиленный кусочек из стали толщиной 3мм. (см. рисунок)

Также автор рекомендовал во вторую камеру поставить ГВЖ с маркировкой 170 или 190. Также в случае возникновения провала необходимо установить носик ускорительного насоса с маркировкой 50.

Третий способ. Его суть состоит в изготовлении рычага своими силами. Вот чертеж:

Четвертый способ заключается в установке готового рычага от Вебера (ДААЗ 2101), подходит без переделок. Также подходит рычаг от карбюратора ОЗОН, который устанавливался в Москвичи (ДААЗ 2140-1107010-70). Также можно поискать рычаг от карбюратора ДААЗ 2106-1107010-10.

Я не буду в пределах статьи обсуждать здесь различные комбинации жиклеров, которые можно использовать, об этом будет отдельная статья. Удачи Вам в тюнинге Ваших ОЗОНОВ!

Тюнинг карбюратора «Озон» на примере автомобиля ВАЗ-2105

Ежедневно появляются всё новые и новые модели автомобилей, каждая из которых наворочена по последнему слову техники. Такому элементу, как карбюратор, уже давно на смену пришёл современный инжектор, значительно упрощающий жизнь автовладельцам.

Но не каждый может позволить себе новый автомобиль на инжекторе, и кто-то до сих пор ездит на отечественных карбюраторных машинах. По-прежнему у гаражей можно услышать разговоры мужиков о том, как провести тюнинг карбюратора автомобиля.

А ведь оно и не удивительно: не всем по карману менять машины каждые 5–6 лет, поэтому самостоятельный апгрейд двигателя у народа по-прежнему всё ещё популярен.

Конечно же, не в деньгах дело, но всё-таки в душе любого заядлого автомобилиста есть желание обладать мощным авто, а раз денег нет, то кто как может — так и выходит из этой ситуации.

Карбюратор “Озон” является достаточно популярной моделью в нашей стране

Надо сказать, что доработать лишь карбюратор будет недостаточно, так как любой автомобиль является целым комплексом слаженно работающих элементов. Модернизации подлежит и система питания.

Доработка карбюратора Озон

Основные проблемы работы карбюратора

Итак, в каких же случаях производится доработка карбюратора «Озон»? Главным минусом карбюратора является неравномерно распределённое горючее, поступающее в цилиндры мотора.

Впрыск карбюратора не может создать необходимую топливно-воздушную смесь, которая будет универсальной для любого режима работы силовой установки. Проблема любого карбюратора — это ступенчатость приготовления рабочей смеси (бензин + воздух).

Во время нажатия педали газа двигатель переходит из режима холостого хода постепенно к высоким оборотам, а потом к средним, в это время в системе карбюратора подключаются или отключаются различные дозирующие элементы.

Из-за таких ступенчатых переходов возникают своеобразные «провалы» и теряется мощность силового агрегата ввиду сильного обеднения или же обогащения используемой смеси.

Важно, чтобы рабочая смесь во время впрыскивания распределялась равномерно и в равном количестве во все цилиндры, но в реальности этого не происходит. Связано это с недостатками конструкции впускного коллектора при его производстве. Явным примером такого случая является впускной коллектор отечественного производства, который устанавливали на автомобили ВАЗа.

Главный недостаток впуска — это разной длины впускные каналы коллектора. Эта конструкция приводит к неравномерному заполнению цилиндров рабочей смесью. При этом сильно теряется мощность двигателя.

В процессе перехода от низких до средних и высоких оборотов при средних нагрузках в 1-й и 4-й цилиндры поступает смесь, обогащённая в большей степени, чем во 2-й и 3-й.

Это обуславливается работой 1-й камеры карбюратора в таком режиме.

При резком нажатии на педаль газа ускорительный насос снова подаст большое количество горючего в 1-ю камеру, основная часть которого из неё затем попадёт в первый и четвёртый цилиндр.

Конструкторы карбюраторов «Солекс» частично смогли решить эту проблему, установив форсунку ускорительного насоса в обе камеры.

Когда двигатель достигает средних и высоких частот вращения и возрастает нагрузка, подключается к работе 2-я камера и рабочая обогащённая смесь поступает во 2-й и 3-й цилиндр.

При подобном распределении смеси двигатель работает неравномерно, следовательно, быстро и плавно разогнаться не удастся.

Уменьшается крутящий момент и мощность, а в результате — неудачное использование коробки передач и возросшее потребление топлива.

На этом проблемы с карбюратором не заканчиваются; ещё одной является несоответствие каналов впускного коллектора и головки в месте стыкования.

Некоторые мастера пытаются решить проблему полировкой каналов, надеясь, что такой тюнинг карбюратора увеличит мощность и крутящий момент. К сожалению, все старания впустую, так как в месте, где соединяются коллектор и ГБЦ, образуются вихревые потоки. Таким образом, полировать каналы нет смысла, так как этим не добиться равномерной подачи смеси в цилиндры.

Как можно решить проблему модернизации карбюратора «Озон»?

Попробуем пошагово рассмотреть комплекс усовершенствования карбюратора на примере ВАЗ-2105.

Доработка карбюратора «Озон» не такая уж и сложная задача, с ней можно вполне справиться самостоятельно, если имеется определённый опыт и знания.

Из всего вышесказанного понятно, что необходимо добиться такой работы карбюратора, чтобы он производил универсальную рабочую смесь для всех режимов работы. В большинстве моделей присутствует 2 винта, регулирующих состав и размер поступающей смеси. Ими можно отрегулировать лишь режим холостого хода и высоких оборотов.

Для других режимов необходим более глубокий тюнинг карбюраторного двигателя.

Разобрать и доработать

Убираем пружины

Первоначально необходимо вытащить пружины из вакуумного привода — они располагаются в дроссельной заслонке первичной камеры карбюратора. После удаления пружин процесс разгона автомобиля станет легче и ускорится. Первоначальное предназначение этих пружин — это экономия топлива, но на практике это оказалось совсем не так: без пружин расход бензина на 100 км возрастёт на 0,5 литра.

Проволока в помощь

Следующим шагом следует заменить вакуумный привод дроссельной заслонки. Следует произвести замену вакуумного привода на механический.

Сделать это можно следующим образом: берём небольшого размера ровную металлическую проволоку и сгибаем один край кольцом. Ищем гайку, которая держит дроссельную заслонку, и надеваем на неё кольцо из проволоки. В результате получится выступ, который снаружи рычага теперь будет располагаться между проволокой и другим рычагом привода.

Закрепляем гайку и тестируем автомобиль в процессе резкого нажатия газа при разгоне.

Задача этого способа — одновременная работа обеих камер карбюратора.

Воздух в карбюраторе

При правильном поступлении воздушных потоков в карбюратор повышается эффективность его работы. На стоковые карбюраторы ВАЗа обычно устанавливают диффузоры с маркировкой 3,5. Их можно заменить аналогом 4,5 и, таким образом, улучшить быстроту разгона авто. Вместе с этим можно провести и замену ускорителя распылителя насоса.

Такая модернизация никак не отражается на расходе топлива, поэтому многие тюнеры дорабатывают карбюраторы «Озон» именно таким способом.

Меняем жиклёры

Процедура непростая. После такой замены в значительной степени можно улучшить качественные характеристики смеси и добиться более высокой производительности.

Но самостоятельно заниматься заменой не стоит, лучше обратиться в профессиональные мастерские, специализирующиеся на настройках и ремонте карбюраторов. Подобрать нужные жиклёры без опыта и знаний самостоятельно практически невозможно.

Тюнингуем тепловой фильтр

Отечественный тюнинг предполагает ещё один способ модернизации карбюратора. На этот раз речь пойдёт о замене шланга в системе впрыска карбюратора. Этот шланг обеспечивает поступление воздуха к тепловому фильтру.

Весь процесс модернизации состоит лишь в замене имеющегося шланга на больший по длине и подведением его непосредственно к вентилятору, тем самым обеспечивая прямую подачу воздуха и убирая воздушные завихрения в фильтре. Этим способом в значительной степени можно улучшить разгонную характеристику машины.

Важно! Если перестараться, то можно подпортить двигатель и со временем вывести из строя сам карбюратор. Воздух, минуя фильтр, несёт с собой частички грязи, воды и пыли, напрямую попадает в карбюратор и двигатель.

Тюнинг карбюратора «Озон» на этом не заканчивается, существует ещё огромное количество способов сделать свой автомобиль быстрее и мощнее. В статье мы постарались привести лишь те из них, которые наиболее распространены среди владельцев карбюраторных авто, и которые вы можете смело опробовать на своей машине без особого риска.

Тюнинг карбюратора — отличный способ улучшения динамики авто

Автомобили с карбюраторными моторами уже ушли в прошлое и уступили место на конвейере более современным и технологичным инжекторным версиям. Технический прогресс не стоит на месте, поэтому карбюраторы устарели. Появились новые более продуманные решения в автомобильном производстве.

Но на сегодняшний день по дорогам продолжают ездить те самые «динозавры» из прошлого. На многих из них установлен карбюратор. Больше всего таких авто колесит по России. Среди них преимущественно модели Волжского автомобильного завода, оснащённые карбюраторными моторами.

Мощностные показатели этих агрегатов оставляют желать лучшего, поэтому владельцы зачастую прибегают к их доработке. Самым простым, недорогим и эффективным способом улучшить динамические характеристики ВАЗовских моторов является тюнинг карбюратора.

Этот способ хорош не только для Жигулей и «зубил», а и для всех моделей автомобилей с таким узлом двигателя. Но так как Лады больше всего распространены по нашей необъятной Родине, рассматривать усовершенствование лучше на них.

Варианты тюнинга карбюратора

Как уже было сказано выше, в качестве «подопытного» выбран карбюратор «Озон» от ВАЗовской «классики». Теперь с ним нужно что-то сделать, чтобы машина поехала быстрее.

Удаление пружины вакуумного привода

Первым шагом в тюнинге карбюратора может стать удаление пружины вакуумного привода дроссельной заслонки из первичной камеры.

Весь процесс занимает не более пяти минут времени у более-менее опытных мастеров, но эффект довольно ощутимый.

При первой же поездке после такой доработки карбюратора вы почувствуете значительную прибавку в динамике автомобиля. Расход не возрастёт больше чем на поллитра на 100 километров.

Доработка привода дроссельной заслонки

Если вы решили и дальше тюнинговать мотор своего «железного коня», то будет разумно следующим этапом изменить привод дроссельной заслонки во вторичной камере карбюратора. Суть преобразования заключается в замене этого узла на механический тип.

Делается это при помощи некоторых манипуляций с проволокой и гайкой, крепящей рычаги привода дроссельной заслонки во вторичной камере. После такой доработки карбюратора ощущается заметный прирост мощности на высоких оборотах, при этом тяга выравнивается на всём диапазоне работы двигателя.

На расход такое изменение почти никак не влияет.

Работа над диффузорами

Далее можно приступить к доработкам, затрагивающим диффузор карбюратора. От малого диффузора первичной камеры нужно избавиться.

Он расположен над главной дроссельной заслонкой и состыкован с большим диффузором. После избавления от этой детали ставим на её место такую же, но уже с маркировкой 4,5.

Можно вместе с диффузором заодно поменять распылитель ускорительного насоса на больший, помеченный как «40».

Прирост мощности ощущается на малых оборотах, так как изменения коснулись первичной камеры карбюратора, которая действует как раз в этом диапазоне. Расход топлива почти не меняется.

Замена жиклёров

Если три предыдущих пункта не дали желаемого результата, то можно пойти на более радикальные действия. Тюнинг карбюратора при помощи замены жиклёров обычно не рекомендуется профессионалами автомеханиками и различными пособиями. Основной аргумент, который они приводят — это значительное возрастание расхода топлива.

В их советах есть доля правды, поэтому начинать нужно с незначительных изменений.

1. Пока дорабатываем только первичную камеру карбюратора. Ставим туда 125 главный топливный жиклёр и 150 главный воздушный жиклёр. Чувствуется незначительное улучшение динамики при разгоне.
2. Далее можно приступать к работе над вторичной камерой. Устанавливаем там главный топливный на 162 и главный воздушный на 190. Так как они находятся во вторичке, то и прибавка мощности будет ощущаться только при её открытии, если «притопить» как следует. Зато при активной езде двигатель легко набирает обороты и спокойно раскручивается до 6,5 тысяч об/мин.
3. Если хочется выжать максимум из карбюратора, то в первичную камеру устанавливаются жиклёры ещё большего размера: 130 ГТЖ для мотора 1,5 л и 135 для 1,6 л, а так же 170 ГВЖ для обоих вариантов. Увеличивать их ещё больше нет никакого смысла, так как карбюратор будет попросту захлёбываться от переизбытка поступающего бензина. Разгон станет только хуже, а расход возрастёт.

Это были общие схемы по замене жиклёров. Хороший тюнинг карбюратора должен основываться на индивидуальности подбора комплектующих и тонкой настройке на каждом автомобиле.

Влияние доработок на ресурс двигателя и расход топлива

Теоретически после всех этих доработок карбюратора расход топлива должен только возрасти, а ресурс двигателя уменьшиться. Но все цифры на бумаге и в теории зачастую разнятся с практикой.

На деле же с повышением мощности автомобиля уходит потребность постоянно давить на педаль газа, чтобы хоть как-то держаться в потоке.

Соответственно вторичная камера открывается намного реже и за счёт этого расход топлива если не уменьшается, то остаётся на прежнем уровне.

Если говорить о ресурсе мотора, то вокруг этой темы ходит много споров и слухов. Если снова обратиться к практике, то она показывает, что режим эксплуатации двигателя «классики» на умеренно повышенных оборотах не только не вредит ему, но и увеличивает срок службы многих деталей. Есть, конечно, и свои недостатки, но их перекрывает множество заметных достоинств.

Если подвести итог, то можно сказать, что тюнинг карбюратора является лучшим бюджетным средством для повышения мощности автомобиля. Можно добиться достойных показателей при минимуме затрат.

Тюнинг карбюратора Ваз 2107 своими руками — солекс 21083

• В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваша ВАЗ 2107 может больше, то эта статья для вас.
• На обычной «семёрке» ставится штатный карбюратор «Озон»:
• Карбюрация в переводе с французского означает «смешивание», главной задачей карбюратора служит приготовление в нужной пропорции смеси воздуха с бензином.
• Для этого у карбюратора имеются собственные устройства, отвечающие за его функции, такие, как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска двигателя и его прогрева;
• система холостого хода;
• ускорительный насос для обеспечения разгона;
• система главного дозирования, включающая в себя диффузор, распылитель смеси, жиклёры воздуха и топлива;
• обогатительный эконостат.

Следует напомнить, что если у вашей ВАЗ 2107 двигатель 2103 или 2106 с вакуум – корректором зажигания, то карбюратор установлен 2107 – 1107010-20.

Существует мнение, с которым согласны многие, что карбюратор «Озон» не даёт питания двигателю на частотах более 4,5 тыс. оборотов в минуту. Вся разгонная динамика этой зоны у ВАЗ 2107 сведена практически к нулю, и до законных максимальных 5500-5600 может дотянуть вовсе не на каждом двигателе.

На серии после «классики» стоит карбюратор «Солекс».

Его главная разница от «Озона» в наличии экономайзера режимов мощности, ЭМР, что дополнительно обогащает смесь при сильной нагрузке, а в других режимах – обедняет. В «Озоне» же ко всем режимам один подход.

Или обогащение смеси, или обеднение. Но именно потому ЭМР хорош на двигателях до 1,5 л. А на ВАЗ 21074  с объёмом 1,6 л будет небольшая, но «придушенность».

Как можно провести тюнинг карбюратора ВАЗ 2107 для улучшения тяговых характеристик двигателя?

• Можно убрать из вторичной камеры пружину, которая стоит внутри вакуумного привода заслонки. Смысл в том, что пневматический, «мягкий» привод переделывается в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную  мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение – обрезать у пружины 1-2 витка, что всё равно уменьшает время разгона.
• Вытаскиваем диффузор из первичной камеры с маленькой маркировкой 3,5 и меняем на такой же малый, но маркированный 4,5. Так как диффузор создаёт отрицательное давление и разряжает поток воздуха, то за ним устремляется поток топлива. Некоторые любители для того, чтобы получить спортивный стиль езды и пользоваться при этом карбюратором «Озон» дополнительно стачивают у диффузора надфилем край сверху и стенки под маленьким углом, чтобы поток воздуха дополнительно «завихрялся», для создания равномерного насыщения смеси. Но это вандализм, потому что на высоких скоростях смеси возникновение турбуленции «полощет» смесь и вызывает разницу давлений. Лучше, как на скоростных самолётах, до зеркального блеска полировать диффузоры.
• Можно заменить распылитель в ускорительном насосе, с 30 на 40, такой стоит на карбюраторе «Вебер» 2103.  Это увеличивает разгон при трогании с места.
• Одна из главных модификаций карбюратора заключается в изменении размера отверстий жиклёров. Внимание! Размеры жиклёров даны для карбюраторов 2107-1107010 и 2107-1107010-20.
• Работаем в первичной камере: ставим главный топливный жиклёр на 125, (обычный – 112)главный воздушный на 150 остаётся.

После этого динамика ещё немного улучшилась.

• Чтобы «ввалить» ещё мощи, задействуем жиклёры вторичной камеры. Меняем сразу оба: главный воздушный – с 150 на 190 (рис. 6) и главный топливный жиклёр со штатного 150 на 162 (рис. 7),. Их нужно искать на «Вебере» 2106.

В итоге этих замен мы получаем достаточно хорошую приёмистость на второй половине хода педали газа, до 6 тыс. оборотов и выше. Расход топлива возрастает, где – то на 1 – 1,5 т/100 км.

Пользоваться этим можно в знакомой ситуации: во время затяжного обгона длинномера показалась встречка; нужно ускоряться, а запаса педали газа уже вроде недостаточно.

Именно тогда нужно воспользоваться более мощным потоком тюнингованных жиклёров, возникает эффект «псевдотурбонаддува».

Теперь при движении по городским дорогам мы получили динамику, как у «девятки», и можно не «топить в пол» на светофоре, если в зеркало заднего вида заметили за вами нервную «крутую тачку».

Расход ожидаем на уровне 11-11,5 в городских условиях. Мы не трогали жиклёры холостого хода, поэтому расход на нём остался прежним.

Если добавить к этому грамотное выставление момента опережения зажигания, то ВАЗ 2107 станет очень быстрой.

В заключение можно резюмировать преимущества и недостатки старого «Озона», вспомнить  про карбюратор «Солекс».

• По нашему мнению, именно на «Самарах» есть элемент недостаточной надёжности этого карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
• низкокачественный электромагнитный клапан, нуждающийся в частом ремонте.
• Для максимального тюнинга «Солекса» вообще требуется расточка второй камеры.
• «Озон» же практически не нуждается в настройке чаще, чем 1 раз в год.
• Кроме того, именно «Солекс» изначально рассчитан на поперечный двигатель с объёмом 1,5 л.
• Установка карбюратора «Солекс» на ВАЗ 21074, например, способна «придушить» работу двигателя на высоких оборотах.
• Кроме того, у карбюратора «Солекс» нет независимой системы холостого хода, а Озон имеет.

Выбор за вами!

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html

Регулировка карбюратора ВАЗ

Ремонт Автомобиля Взаимозаменяемость поршневой и шатунов в ВАЗ. Видео. Вопросы и ответы по Автомобилям Вопросы и ответы по Автомобилям (часть2) Двигатель перегревается Турбонаддув для двигателя Горение рабочей смеси в двигателе Схождение и развал колес в домашних условиях Двигатель работает с перебоями Двигатель не развивает обороты. Видео Двигатель глохнет на холостых. Видео Регулировка клапанов ВАЗ. Видео Замена помпы ВАЗ 2114. Видео Замена стекла ВАЗ. Видео Как сбалансировать поршни и шатуны? Видео Двигатель жрет масло Рихтуйте вмятину на автомобиле сами Регулировка ремня и клапанов ВАЗ-2108 И ВАЗ-2109 Ремонт электронного зажигания Разбираем тормоза передних колес Жигулей Разбираем ступицу передних колес Жигулей Меняем рулевые тяги Как поменять шаровую опору на ВАЗ-2101 до 2107 Рулевая рейка Меняем задние тормозные колодки Жигулей Ремонтируем карбюратор ДААЗ-2108 Как определить прогорел клапан в двигателе? Как заменить прогоревший клапан? Как поменять цепь на ВАЗ расклепкой? Ремонт головки блока Притирка клапанов 406 двигателя Снятие головки 406 двигателя Газели. Видео Притирка клапанов ВАЗ-01 до 07 Притирка клапанов головки ВАЗ-2108 до 15 Шлифовка головки блока цилиндров Бензин 92 или 95 или 98 Как определить хорошее масло для автомобиля Регулировка электронного зажигания на ВАЗ 08-09 Настройка газового оборудования Настройка газового редуктора автомобиля. Видео Можно ли заменить один шатун Стуки в двигателе Как снять двигатель ВАЗ-2108 Разборка двигателя ВАЗ 21083 Сборка двигателя ВАЗ 21083 Как снять двигатель ВАЗ 2101 до 2107 Разборка двигателя ВАЗ 2101 до 2107 Сборка двигателя ВАЗ 2101 до 2107 Сборка двигателя ВАЗ 2101 до 2107 часть 2 Установка двигателя ВАЗ 2101 до 2107 Тюнинг двигателя ваз 2101 Меняем поршни на ВАЗ 08-09 Замена прокладки головки блока цилиндров Меняем поршневую группу на Волге Машина не заводится Что делать если машина не заводится зимой? Что делать если машина заглохла в дороге и не заводится? Ремонт коленчатого вала (коленвала) Снимаем редуктор заднего моста Что может выть в заднем мосту Микротрещина в головке или цилиндре Снимаем коробку передач с ВАЗ 2108 до 2115 Ремонт коробки передач ВАЗ 08 до 15 Замена подшипника передней ступицы Замена радиатора печки ВАЗ Не включается вентилятор радиатора Расточка блока в домашних условиях Борьба с коррозией в машине Какой ВАЗ лучше Ручник не работает Передние стойки Замена задней стойки ВАЗ Ремонт кулисы ВАЗ Запах бензина в машине Замена гранаты ВАЗ Замена сальника привода (гранаты) ВАЗ Замена внутренней гранаты ВАЗ Замена сальников клапанов ВАЗ Замена замка дверей ВАЗ Замена переднего сальника коленвала Замена цепи ВАЗ Микропроцессорная система двигателя ВАЗ Устройство и работа инжекторного двигателя Диагностика инжектора автомобиля Чистим сапун ВАЗ 2108 Как поменять передние тормозные колодки ВАЗ 2108-09 и т. д. Замена шаровой опоры ВАЗ 2108 и т.д. Замена сальников клапанов ВАЗ 2108 Восстановление корда Какие колеса лучше? Ремонт тормозов в машине Как открыть капот? Как заменить сальник привода (гранаты) в коробке? Регулировка карбюратора ВАЗ Бензин в масле Как доехать если потек бак? Заехал в лужу и заглох Колесо спускает из под корда. Видео Мото ремонт Ремонт коробки передач мотоцикла своими руками Лучшее масло для двухтактного двигателя Замена шатуна Бесконтактная система зажигания на мотоцикл

Частенько водилам приходиться сталкиваться с настройкой карбюратора в машине, одни едут к мастеру и платят деньги за настройку, другие лезут сами пытаясь настроть карбюратор методом тыка, на удачу. У кого-то получаться а у многих нет, хотя настроить карбюратор не сложно главное понять как его настраивать. Для тех кто сам настраивает карбюратор, эта статья будет очень полезна. Объясню принцип настройки карбюратора ВАЗ, но этот принцип настройки подойдет и к другим карбюраторам. Для начала запомните главное правило, «карбюратор настраивается на прогретом двигателе до рабочей температуры». Если начать настраивать карбюратор на холодном двигателе, то после прогрева мотор буде работать не так как надо. Перед тщательной настройкой карбюратора желательно заменить манжеты карбюратора, если есть необходимость то и жиклеры. Хотя жиклеры менять не обязательно если конечно не пытались в них увеличивать отверстия, если жиклеры не замученные их не трогайте. Манжеты карбюратора продаются в ремкомплектах к карбюратору, но будьте внимательны, уточните какой карбюратор стоит в машине, такой рем комплект и покупайте. Пример, машина может быть ВАЗ 2107, а карбюратор стоять от ВАЗ 2105 и т. д. Поэтому не важно какая модель Жигулей важно какая модель карбюратора, принцип работы карбюраторов один, но жиклеры и диффузоры разные. Настройка холостых оборотов карбюратора На фото ниже стрелками показаны основные винты настройки холостой системы карбюратора, важно не путать холостую систему и основную. Поэтому если двигатель прекрасно работает на холостых оборотах, но при нажатии на газ плохо тянет или стреляет в карбюратор (такие неполадки могут быть не только из-за карбюратора), многие пытаются настроить карбюратор крутя винты холостого хода, это не правильно, только собьете настройку холостого хода. Холостая система карбюратора держит только холостые обороты двигателя. Винт показанный стрелкой 1 дает подачу воздуха в холостую систему карбюратора, винт показанный стрелкой 2 дает топливо, винт показанный стрелкой 3 открывает дроссельную заслонку карбюратора. На фото эти винты замазаны герметикам для исключения самопроизвольного откручивания, при необходимости герметик легко удаляется, что дает возможность настраивать холостой ход заново.   Фото. Показаны винты настройки холостого хода карбюратора.   Начнем настройку с винта 3, обычно если этот винт выкрутить полностью, холостая система будет работать, но при нажатии на газ будет сильный провал а потом подхват двигателя. Поэтому этот винт немного открутите, затем закручивайте до того момента пока он слегка не коснется рычажка дроссельной заслонки. Прокрутите его на четверть оборота дополнительно. Винт показанный стрелкой 3 открутите как можно сильней, заведите двигатель, пусть он прогреться до рабочей температуры. Двигатель прогрелся, убирайте полностью подсос, возможно что будут очень большие холостые обороты, это нормально. Теперь винтом показанным стрелкой 2 постарайтесь достичь самых больших и устойчивых оборотов двигателя. Теперь остается уменьшить холостые обороты винтом 1, начинайте его закручивать, холостые обороты начнут уменьшаться. Как холостые обороты уменьшаться до 1000об. по тахометру или чуть меньше, это на Ваше усмотрение, попробуйте опять винтом 2 найти самые быстрые и четкие обороты двигателя. Нашли самые лучшие обороты двигателя, можно опять сбросить холостые обороты двигателя винтом 1 если после регулировки винта 2 они поднялись. Может быть и так, начинаете уменьшать холостой ход винтом 1, а он не сбрасывается до нужных оборотов двигателя, значит надо немного открутить винт 3, чтобы двигатель почти глох. Теперь винт 1 выкручивайте добиваясь нужных оборотов двигателя.   Фото. Карбюратор ВАЗ 2108.   Карбюратор ВАЗ 2108, настройка еще проще, пластиковым винтом 1 регулируете холостые обороты, а болтиком 2 качество холостых оборотов. Все, холостой ход карбюратора настроен. Если карбюратор не реагирует на вращение винтов холостой системы, значит забита система холостого хода, ее надо чистить. Настройка подсоса карбюратора ДААЗ 21083. Видео Электроклапан холостого хода Электроклапан холостого хода карбюратора отвечает за работу холостых оборотов двигателя. Частенько задают вопрос, почему меняю или снимаю с электроклапана провод, а холостые обороты работают. Все просто, значит забита холостая система карбюратора, холостые обороты двигатель держит благодаря накрученному болту 3 на фото выше. Обычно на когда забита холостая система, но двигатель работает беря топливо для холостых с основной системы карбюратора, либо не забита система холостого хода а закручены болты 1 и 2. Обычно двигатель работая на холостых беря топливо с основной системы карбюратора плохо держит холостые обороты, они то увеличиваются, то уменьшаются. Бывает и так, пропали холостые обороты, обычно незнающий водитель накручивает побольше холостые обороты, вот и получается что холостые начинают работать от основной системы карбюратора. Как быстро прочистить систему холостого хода в карбюраторе? В 99% хватает просто прочистить жиклер в электроклапане. Открутите электроклапан вытяните жиклер, увидите соринку, выдуйте ее. Бывает так, посмотрели а жиклер чистый, значит есть соринка в самом канале карбюратора, почти всегда хватает просто завести двигатель нажав педаль газа и немного погазовать без электроклапана. Закручивайте электроклапан, холостые появятся, если нет, то возможно сломался электроклапан, можно сделать так, вытяните жиклер, под жиклером есть игла, вытащите ее ставьте жиклер без иглы, холостые появятся. Так можно ездить постоянно, но лучше купить новый электроклапан, так как во время перехода на основной режим работы в карбюраторе отключаются холостые обороты электроклапанном. Это дает небольшую экономию бензина, двигатель не хватает лишний бензин через холостую систему карбюратора. Настройка подсоса карбюратора Сколько хлопот приносит водилам неправильная настройка подсоса карбюратора, особенно зимой. У одних машин вытягиваешь подсос до конца, а двигатель не держит обороты, приходиться держать педаль газа пока он не прогреться. У других наоборот вытянешь подсос до конца, а движок орет как бешенный, хотя во время прогрева такие большие обороты двигателю ненужны.   Фото. Система подсоса карбюратора.   Все дело в том, что неправильно настроен рычаг принудительного открытия дроссельной заслонки карбюратора при натяжении подсоса. Все это легко исправить, на фото выше стрелкой показана тяга принудительного открытия дроссельной заслонки в момент вытягивания подсоса. Если двигатель не держит бороты, то возможно что тяга стоит на нижнем отверстии рычага дросселя, на фото видно два отверстия для дроссельной тяги. Переставьте тягу в верхнее отверстие рычага. Если движок на подсосе крутиться очень быстро, то плоскогубцами немного согните тягу показанную стрелкой, она легко гнется, не снимая с карбюратора, если мало движку оборотов разогните эту тягу. Таким способом можно легко настроить нужные обороты двигателя при запуске на подсосе. Настройка оборотов двигателя на подсосе в карбюраторе ВАЗ 2108 еще проще, на фото выше показан ботик 3, закручивая его обороты двигателя на подсосе увеличиться, а откручивая будут уменьшаться. Надеюсь, прочитав эту статью, сможете легко сами настроить карбюратор на своей машине. Как почистить и настроить карбюратор ВАЗ (классика). Видео Может ли из-за карбюратора троить двигатель? Обычно из-за карбюратора двигатель не троит, но бывают исключения, если карбюратор неправильно настроен, чаще это очень большой уровень в поплавковой камере. Признаки такие, поменяли свечи, двигатель заработал нормально, но через некоторое время отказывает свеча (но могут быть и другие причины), когда идет очень обогащенная смесь топлива, двигатель тупо набирает обороты, плохо заводиться и свечи в сухом черном нагаре. Попробуйте уменьшить уровень топлива в поплавковой камере карбюратора, отжав немного язычок поплавка что давит на иглу. Как почистить карбюратор в дороге Иногда но бывает что забивается основной жиклер в карбюраторе, если карбюратор в классике почистить легко, так как жиклер легко вытащить, то в карбюраторе ВАЗ 2108-2109 жиклер находится глубоко и его можно вытащить для чистки сняв карбюратор и перевернув его. В дороге это конечно очень долго. Есть легкий способ прочистись жиклер карбюратора ВАЗ 2108-09, не снимая карбюратора, а нужно только снять верхнюю часть карбюратора. Для того чтобы вытащить жиклер с карбюратора нужна будет зубочистка, или тонко оструганная палочка. Чтобы добраться до жиклера нужно снять кастрюлю воздушного фильтра, открутить болт держащий трос подсоса (на фото ниже он показан стрелкой), отсоединить топливные шланги и пять болтиков держащих верхнюю часть карбюратора.   Фото. Карбюратор ВАЗ 2109.   Дальше, выкручивайте воздушный жиклер, тонкой отверткой выкручивайте основной жиклер, втыкайте в него зубочистку и вытаскивайте жиклер.   Фото. Выкручивание жиклера первой камеры в карбюраторе ВАЗ 2109.   После того как извлекли жиклер с карбюратора, осмотрите жиклер возможно в нем будет соринка выдуйте ее, в отверстие из которого извлекли жиклер дуньте насосом, если есть соринка в то она вылетит в поплавковую камеру карбюратора.   Фото. Вставленная зубочистка в жиклер карбюратора ВАЗ 2109.   Поплавковую камеру карбюратора можно осушить от бензина тряпкой, затем тряпкой хорошо протереть, извлекая мусор, или дунуть насосом.   Фото. Извлеченный жиклер с карбюратора ВАЗ 2109 при помощи зубочистки.   Все, основной жиклер прочищен, можно все собирать в обратной последовательности. Эту чистку легко проделать в дороге самому, не говоря уже о домашних условиях. Признак засоренности жиклера первой камеры карбюратора Признак засоренности первой камеры карбюратора очень простой, двигатель прекрасно работает на холостых оборотах, но стоит слегка надавить на педаль газа, как двигатель глохнет. Но есть очень похожий признак который говорит о неисправности свечей или катушки зажигания, чаще этот признак проявляется в сырую погоду или сильный туман. Едешь на машине, двигатель начинает подергиваться, даешь газу разгоняется но стоит бросить газ двигатель глохнет, слегка поддаешь газ двигатель не реагирует, вдавишь в пол или вытянешь подсос двигатель начинает тянуть. Очень похоже на то что забился жиклер в карбюраторе, но это не жиклер, это отказывают свечи. Проверить можно так, выкрутите свечи, если они в сухом черном нагаре, значит виноваты свечи, если свечи очень старые с большим налетом то такие свечи нужно заменить, либо прокалить на газовой плите. Почему, ВАЗ двигатель глохнет на низких оборотах при 90c и не заводится? Здесь может быть две причины, карбюратор дает очень сильно обогащенную смесь. Обогащенная смесь может быть из-за иглы карбюратора (не держит уровень), поплавок имеет течь и набрал в себя бензин, неправильно выставлен уровень поплавком, неправильно установлены по калибрам жиклеры. Если холодному двигателю нужна обогащенная смесь топлива, что может обеспечивать переливающий карбюратор, то горячему двигателю нужна более обедненная смесь топлива, поэтому двигатель глохнет при прогреве. Вторая причина не связанна с карбюратором, но признак этот, неисправна катушка зажигания (бобина). Из-за неисправности катушки зажигания также прогретый двигатель может глохнуть на малых оборотах, и не заводиться пока не остынет. Можно ли отремонтировать старый карбюратор ВАЗ? Конечно можно, главное чтобы корпус карбюратора был целый и все резьбы. Для ремонта старого карбюратора нужно купить ремкомплект для карбюратора, только обязательно ремкомплект должен быть на тот карбюратор который ремонтируете. Ремкомплекты бывают разные, найдите в магазине или интернете полный комплект, где есть все меняющиеся детали и мембраны. Разберите карбюратор и меняйте старые детали новыми, когда все замените, можно считать что старый карбюратор стал новым, без лишних затрат. Регулировка карбюратора. Видео Показано как сменить жиклеры при помощи ремкомплекта карбюратора, установка правильного уровня поплавков, настройка холостого хода карбюратора. Горобинский С. В.

Регулировка холостого хода на карбюраторе ВАЗ

Форма поиска

Поиск

Вы здесь

Главная → Карбюраторы ВАЗ — регулировка и устройство → Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюраторного автомобиля, а в инжекторе нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку данного механизма на автомобиле ВАЗ 2107, но перед этим узнаем, зачем производится настройка XX.

Зачем регулируют холостой ход карбюратора?



Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

• Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
• Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.

Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.

• Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение. В конце концов, мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили главные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Прежде чем, приступать к данной процедуре, необходимо убедиться в правильной работе системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

• Для начала разогрейте мотор до рабочей температуры. Если это не удается (мотор глохнет), вытащите рукоятку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору называется винтом количества, или по-другому, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества. Закрутите оба винта, а после этого выкрутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
• Запустите двигатель снова. Скорее всего, обороты не будут соответствовать норме, поэтому закрутите или выкрутите винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта качества установите самые максимальные обороты двигателя. Для этого выкручивайте или закручивайте винт и внимательно следите за оборотами на тахометре. Чтобы это сделать, не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи попросту «зальет». Выкручивайте его до тех пор, пока не появятся соответствующие перебои.



• После этого, снова выставите винтом количества обороты, соответствующие диапазону 850-900 оборотов в минуту, затем снова доведите обороты до максимума с помощью винта качества. Повторите этот цикл еще раз и заверните винт качества до того момента, когда мотор начнет слегка вибрировать и поймайте момент между нестабильной работой двигателя и устойчивыми оборотами.

Учтите, что холостой ход двигателя различается по времени года. В летний период он не должен превышать 900, а в зимний – 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

Похожие материалы

Тюнинг карбюратора ВАЗ 2107

Настройка карбюратора ВАЗ 2108

Регулярная эксплуатация карбюратора в совокупности со стабильным функционированием в

Очиститель карбюратора — какой использовать

Специальную «химию» для очистки карбюратора можно найти в любом магазине автозапчастей.

Как настроить карбюратор ВАЗ 2106-2107

Рано или поздно, но каждый автолюбитель, эксплуатирующий отечественные автомобили «ВАЗ»

Как отрегулировать карбюратор ВАЗ

Настройка карбюратора ВАЗ-2106

Заводом-изготовителем для ВАЗ-2106 предусмотрен эмульсионный карбюратор Озон серии ДАА3

Жиклеры на карбюратор ваз

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон

Расположены на дне поплавковой камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.07	1.62
2105-1107010-10	1.09	1.62
2105-1107010-20	1.07	1.62
2107-1107010	1.12	1. 5
2107-1107010-20	1.12	1.5
2140-1107010	1.09	1.57
2140-1107010-10	1.09	1.57
2140-1107010-50	1.09	1.40
2140-1107010-70	1.12	1.50
2141-1107010	1.12	1.50

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон

Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.70	1.70
2105-1107010-10	1.70	1.70
2105-1107010-20	1.70	1.70
2107-1107010	1. 50	1.50
2107-1107010-20	1.50	1.50
2140-1107010	1.50	1.70
2140-1107010-10	1.50	1.70
2140-1107010-50	1.70	1.50
2140-1107010-70	1.70	1.70
2141-1107010	1.50	1.50

Топливный жиклер системы холостого хода карбюратора Озон

Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.50	—
2105-1107010-10	0.50	—
2105-1107010-20	0. 50	—
2107-1107010	0.50	—
2107-1107010-20	0.50	—
2140-1107010	0.50	—
2140-1107010-10	0.50	—
2140-1107010-50	0.50	—
2140-1107010-70	0.50	—
2141-1107010	0.50	—

Воздушный жиклер системы холостого хода карбюратора Озон

Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0. 70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Топливный жиклер переходной системы второй камеры карбюратора

Установлен в держателе завернутом в корпус карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.60
2105-1107010-10	—	0.60
2105-1107010-20	—	0. 60
2107-1107010	—	0.60
2107-1107010-20	—	0.60
2140-1107010	—	0.60
2140-1107010-10	—	0.60
2140-1107010-50	—	0.75
2140-1107010-70	—	0.75
2141-1107010	—	0.60

Воздушный жиклер переходной системы второй камеры карбюратора Озон

Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.70
2105-1107010-10	—	0.70
2105-1107010-20	—	0. 70
2107-1107010	—	0.70
2107-1107010-20	—	0.70
2140-1107010	—	0.70
2140-1107010-10	—	0.70
2140-1107010-50	—	0.70
2140-1107010-70	—	0.77
2141-1107010	—	0.70

Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон

Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	1. 50 – топливный

1.50 – эмульсионный

2105-1107010-10—1.50 – топливный

1.50 – эмульсионный

2105-1107010-20—1.50 – топливный

1.50 – эмульсионный

2107-1107010—1.50 – топливный

1.50 – эмульсионный

2107-1107010-20—1.50 – топливный

1.50 – эмульсионный

2140-1107010—1.20 – топливный

1.50 – эмульсионный

2140-1107010-10—1.20 – топливный

1.50 – эмульсионный

2140-1107010-50—1.20 – топливный

1.20 – эмульсионный

2140-1107010-70—1.20 – топливный

1.20 – эмульсионный

2141-1107010—1. 20 – топливный

— – эмульсионный

Перепускной жиклер ускорительного насоса карбюратора Озон

Установлен в корпусе ускорительного насоса.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.40	—
2105-1107010-10	0.40	—
2105-1107010-20	0.40	—
2107-1107010	0.40	—
2107-1107010-20	0.40	—
2140-1107010	—	—
2140-1107010-10	—	—
2140-1107010-50	0.30	—
2140-1107010-70	0.30	—
2141-1107010	0.40	—

Ускорительный насос карбюратора Озон

Демпферный жиклер пускового устройства карбюратора Озон

Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон

Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.20	1.00
2105-1107010-10	1.20	1.00
2105-1107010-20	1.20	1.00
2107-1107010	1.50	1.20
2107-1107010-20	1.50	1.20
2140-1107010	1.20	1.00
2140-1107010-10	1.20	1.00
2140-1107010-50	1.20	1.00
2140-1107010-70	1.20	1.00
2141-1107010	1.50	1.20

Примечания и дополнения

— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра. Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.

Еще статьи по карбюраторам Озон

Приветствую всех! С моим карбом начались проблемы, топлива стал жрать прилично. Перелопатил весь инет по замене жиклеров и вот что нашел…Думаю многим пригодится данные таблицы. Всем удачи и счастливых дорог!

Смотрите также

Комментарии 19

а если эти жиклеры вкрутить? тяга по идеи вернётся но жрать будет 14л. на 100км?

тяга будет, но и расход увеличится

у меня карб даз 4178-40 волга плохо тянет тяга тупая я вот думаю приколхозить топливные жиклеры вместо 120 поставить 133 а воздушные вместо 150 поставить 185

а двигатель какой стоит?

Я люблю всё делать по фен-шую. Главные воздушные жиклеры: В первую камеру установил жиклер с номиналом 11-185 (должен 11-190), во вторую установил ZC95 (было …105). А вот топливные жиклеры главных дозирующих систем родных не нашел, да и в запасе их не было. Пришлось немного помудрить, установил в первую камеру 122,5 (должно быть 120), во вторую нашел 115 (должно быть 120). Кстати мой карб устанавливали временно на Волжану с 402 — сам владелец заорал «тяга супер» и ставили для проверки на 417 пихло в уаз — владельцу тоже понравилась тяга.

Я люблю всё делать по фен-шую. Главные воздушные жиклеры: В первую камеру установил жиклер с номиналом 11-185 (должен 11-190), во вторую установил ZC95 (было …105). А вот топливные жиклеры главных дозирующих систем родных не нашел, да и в запасе их не было. Пришлось немного помудрить, установил в первую камеру 122,5 (должно быть 120), во вторую нашел 115 (должно быть 120). Кстати мой карб устанавливали временно на Волжану с 402 — сам владелец заорал «тяга супер» и ставили для проверки на 417 пихло в уаз — владельцу тоже понравилась тяга.

все поменял жиклеры и двойной распылитель установил. теперь волга валит! если интересно, я описал все в борт журнале на газ31 директорская

у меня карб даз 4178-40 волга плохо тянет тяга тупая я вот думаю приколхозить топливные жиклеры вместо 120 поставить 133 а воздушные вместо 150 поставить 185

жрать будет с такими параметрами.

не пойму почему заводские жиклеры переобогощают вторую камеру?

для получения бОльшей мощности

Здравствуйте может вы мне поможете, у меня уаз дв 417 до этого 421 стоял снял на ремонт, карбюратор ДААЗ… 30 какую мне таблицу выбрать по жиклерам скажите пожалуйста .

Карбюраторы ДААЗ бывают трех типов:
4178…10 для двигателей объемом 2.4 литра.
4178…30 для двигателей объемом 3 литра.
4178…40 для двигателей объемом 2.4 литра, под тросик (для Волги).
Тема уже подымалась по этим карбюраторам.
Вот ответ уважаемого уазовода на форуме уазбука ру:

Agafon
Senior Member
Уазовод с опытом общения: «…По просьбам форумчан, довольно часто обращающихся ко мне в личку с различными вопросами, касающихся приведения в чувство принадлежащих им карбюраторов ДААЗ 4178, в настоящем посте я попробую свести воедино всю информацию о необходимых переделках, которые позволят с удовольствием пользоваться поименованными выше топливодозирующими устройствами.
Опыт этих переделок накапливался долго и непросто, а необходимые сведения разбросаны на десятках и сотнях страниц этой темы, поэтому собрать их воедину людям, недавно пришедшим на форум и не следивших за их появлением в режиме реального времени, довольно затруднительно. Хотя, на мой взгляд, самостоятельный сбор этих сведений позволяет познакомиться с нюансами, которые, конечно же, не войдут в состав нижеследующего резюме.

РЕЦЕПТ ПРИГОТОВЛЕНИЯ ВСЕХ 3 МОДЕЛЕЙ
КАРБЮРАТОРОВ ДААЗ 4178
ДЛЯ ДВИГАТЕЛЕЙ УМЗ с V=2,5л

ГВЖ1 = 1,32мм (+/- 0,01мм)
Это самый важный параметр, определяющий работу 1 камеры карбюратора. Отклонения от указанных размеров влекут за собой незамедлительное ухудшение работы устройства.

ГТЖ1 = 1,12мм (диапазон 1,11 – 1,14 мм)
Накопленный на сегодняшний день опыт свидетельствует о том, что диаметр 1,12мм является оптимальным, хотя каждый конкретный двигатель может потребовать применения жиклеров из указанного диапазона.

ГВЖ2 = 1,43мм (диапазон 1,32 – 1,45мм)

ЖИКЛЕР ХХ = 0,48мм
Для стабилизации ХХ также необходимо рассверлить отверстие под иглой регулировки состава смести до диаметра 1,8-1,85мм.

УСКОРИТЕЛЬНЫЙ НАСОС
Необходимо заглушить носик УН, который подает топливо во 2 камеру. Его можно просто заплющить. Увеличивать диаметр трубки, подающей топливо в 1 камеру не нужно.

Данная модель карбюратора укомплектована жиклерами, которые все могут быть пересверлены в необходимые диаметры. Необходимости в покупке дополнительного ремкомплекта нет.

ДААЗ 4178******30
Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10 за исключением:

— ГТЖ2 = 1,28мм
Должен, правда, сказать, что этот диаметр для тех, кто любит погорячее. Спокойные люди найдут удовлетворение и с диаметром 1,26.
— обязательно надо заделать любым доступным способом (заклепать; запаять и пр.) отверстие в дроссельной заслонке 2 камеры карбюратора.
Без этого будет невозможно добиться сколь-нибудь вразумительного/регулируемого холостого хода.

Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.

Параметры жиклеров аналогичны таковым, указанным для карбюратора 4178******10, но

— карбюратор штатно укомплектован жиклером эконостата повышенной (по сравнению с двумя предыдущими моделями) производительности, что после установки переделанных жиклеров влечет за собой переобогащение (сопровождаемое черным дымом) смеси на оборотах двигателя свыше 3 800 об/мин. Поэтому на машины с военмостами данную модель карба лучше не ставить
Более подробно об этом аспекте можно прочитать здесь —
forum.uazbuka.ru/showthread.php?t=336&page=19 — пост 1177.

Также, чтобы понятие «3800 обмин» стало бы более осязаемым, скажу, что такие обороты имеет двигатель на машине с военмостами, когда на 3 передаче достигается скорость в 76км/час.

Штатные жиклеры карбюратора могут быть использованы для переделок частично. Необходима покупка ремкомплекта –донора.
____________________________________

Указанные параметры жиклеров могут быть достигнуты двумя способами:

1. Сверление специально подобранными сверлами.

2. Проливкой на самостоятельно изготовленном стенде.
Прочитать об этом методе, а также познакомиться с таблицей соответствия диаметров и пропускной способностью можно тут
forum.uazbuka.ru/showthread.php?t=57305&page=5

3. Самым удобным ремкомплектом-донором жиклеров для переделки является набор для Солекс 21073.
Обратите внимание на наличие воздушных жиклеров в этом комплекте, а то в последнее время пошла мода (в Москве) не вкладывать воздушные жиклеры с трубками в ремкомплект. Также в последнее время в этом ремкомплекте пошли воздушные жиклеры (ВЖ1) с диаметрами, которые превышают (хоть и не намного) необходимый для нас. Эту проблему можно решить путем перестановки самих жиклеров на воздушных трубках. Иногда, правда, они сниматься не желают.

С устройством карбюратора и описанием его систем можно познакомиться тут www.uazbuka.ru/engine/fue…/carburettor/daaz1111.htm

Регулировочные параметры карбов/тарировки родных жиклеров можно посмотреть здесь — www. daaz.ru

ПыСы.
Также хочу обратить внимание интересующихся данными переделками на то, что все испытания проводились на двигателях УМЗ. Поэтому поведение переделанных по вышеуказанному рецепту карбюраторов ДААЗ 4178 на 402-х двигателях не проверялось.»

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

• малый уровень компрессии в одном из цилиндров;
• сбилась регулировка системы зажигания;
• неисправна одна или несколько свечей зажигания;
• требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

• наполнение бензином поплавочной камеры;
• величину максимальных оборотов холостого хода;
• насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

• жиклер электромагнитного клапана – возможно, он засорился;
• канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
• электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

• Как устроен карбюратор ВАЗ 2107
  • Узлы карбюратора
  • Системы карбюратора
• Как настроить карбюратор
  • Проверяем состояние сетчатого фильтра
  • Настраиваем поплавковую камеру
  • Регулируем систему пускового устройства
  • Регулируем холостой ход карбюратора ВАЗ

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания. На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107. Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру. После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода. Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»). При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор). Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Почему глохнет ваз 2107 на ходу. Почему инжекторный автомобиль ВАЗ сразу заводится и глохнет? Забиты топливные и воздушные жиклеры

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Исправный карбюратор с правильно выставленным опережением зажигания и зазорами между контактами трамблера.

Регулировку режима согласно технической документации необходимо проводить с помощью прибора, определяющего уровень СО в отработавших газах. В гаражных условиях карбюратор обычно настраивают на глаз и по встроенному тахометру. В описании прописана частота вращения коленчатого вала от 700 до 900 об/мин. При более низких значениях карбюраторные системы не в состоянии обеспечить стабильную работу двигателя, при более высоких значениях расход топлива увеличивается.

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Забитый карбюратор, особенно система холостого хода, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или затруднение хода клапана в EPHH;
4. всасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. забит воздушный фильтр;
6. подгорание контактов или неправильный зазор между ними;
7. некондиционные свечи;
8. неправильная регулировка угла опережения зажигания.

Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе невозможно добиться устойчивого результата.

Техническое обслуживание и устранение неисправностей

Текущие работы по системам, обеспечивающим работу двигателя, следует начинать с его полной проверки. Для удобства с карбюратора снимается корпус воздушного фильтра и осматриваются все воздушные трубки. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости производится демонтаж и полная разборка карбюратора с дефектацией и заменой неисправных деталей.

На следующем этапе проводится диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется зачистить контакты в трамблере мелкой шкуркой, заменить свечи и правильно выставить угол опережения. Это можно сделать тестером или примитивной контрольной лампой. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Регулировка холостого хода производится в хорошо проветриваемом помещении или на открытом воздухе. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка направляется вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вставляется датчик прибора, определяющий концентрацию угарного газа в выхлопе. Прибор включают, и с него снимают показания, характеризующие работу карбюратора.
2. При превышении установленных параметров винт качества смеси подкручивается отверткой. Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку рабочего карбюратора на автомобиле ВАЗ 2107 можно выполнить и без него. При определенной сноровке эта операция не займет много времени.

Регулировка холостого хода без манометра

Большинство опытных мастеров и водителей настраивают силовой агрегат ВАЗ 2107 следующим образом:

1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
2. Скорость вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит устойчивую работу двигателя.

На практике этот способ используется довольно часто и при достаточном водительском стаже положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостой ход — это режим работы двигателя, при котором отсутствует нагрузка на коленчатый вал. Необходимо поддерживать минимальное количество сжигаемого топлива, чтобы двигатель не заглох и не приходилось использовать аккумулятор для перезапуска. Нестабильные обороты холостого хода приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически требуется регулировка холостого хода на ВАЗ 2107 (карбюратор). Сегодня вы узнаете, почему нет холостого хода на автомобиле ВАЗ 2107 с карбюратором и как его отрегулировать.

Настройка холостого хода на ВАЗ 2107

Почему холостой ход нестабилен — ВАЗ 2107 карбюратор?

В зависимости от причин холостой ход может быть нестабильным или вообще отсутствовать. Обе неисправности характерны для любого карбюратора, устанавливаемого на ВАЗ 2107.

Для правильной регулировки этого режима необходимо знать о причинах, которые могут быть следующими:

1. Недостаточный или избыточный уровень в поплавке камера. Поплавковая камера необходима для того, чтобы регулировать давление между топливной системой и диффузором и поддерживать постоянный уровень топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при избыточном — переливается, чтобы топливо не успевало сгорать.
2. Карбюратор загрязнен. Он может задевать как его трубочки, так и отдельные элементы: детали сетчатого фильтра, а также клапаны и различные жиклеры.
3. Карбюратор ДААЗ 2107 — 1107010 может выйти из строя датчик холостого хода или это неисправность ЭПХХ. Встречается довольно часто. Клапан может быть установлен неправильно, в результате чего его движение затруднено.
4. Дополнительный всасывающий воздух. Проявляется в виде негерметичности соединений деталей карбюратора или пробоя прокладки коллектора.
5. Высокая степень загрязнения воздушного фильтра.
6. Неисправность распределителя — подгорели контакты.
7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

На все есть решение проблемы. Поэтому рассмотрим более сложные неисправности и выясним, почему холостой ход может полностью отсутствовать.

Нет холостого хода карбюратора ВАЗ 2107 — в чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя, он останавливается. Оно может произойти сразу после запуска, а может наступить позже, дав мотору возможность поработать.

Причины отсутствия холостого хода следующие:

• Неисправность экономайзера принудительного холостого хода;
• Всасывание воздуха;
• Неправильная регулировка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала научимся устранять причины.

Неисправен датчик ЭПХХ

Экономайзер холостого хода или датчик холостого хода находится под капотом на ВАЗ 2107 и прикручен к карбюратору сбоку. Он представляет собой небольшой цилиндрический электромагнит, ввинченный в блок. С обратной стороны клапана есть контакт, провод от которого идет на цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — блок выходов; 2 — корпус; 3 — печатная плата с микроэлектронными элементами.

Если карбюратор не поддается никаким регулировкам или не работает холостой ход на ВАЗ 2107, а ХХ пропадает очень быстро или двигатель работает нестабильно, то есть смысл завести двигатель и попробовать выкрутить клапан немного. Если работа карбюраторного двигателя восстановилась, с небольшим усилием затяните клапан и попробуйте изменить количество смеси. В 90% случаев карбюратор снова начинает работать правильно.

Другой случай — полный отказ клапана. Для этого нужно его проверить. Вам нужно подключить его напрямую к аккумулятору. Если были слышны щелчки, то клапан исправен. Попробуйте вкрутить его в карбюратор и запустить двигатель. В случае успеха необходимо искать обрыв в электропроводке и тогда регулировка хх не потребуется.

Утечка воздуха

Это одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

1. Кривое седло
2. Неисправность прокладки
3. Дроссель не закрыт

Чтобы точно убедиться в наличии данной проблемы, необходимо проверить цвет свечей и количество оборотов на холостом ходу. Если скорость слишком высокая, а на свечах белый налет, то смесь бедная, значит, воздуха подается больше, чем положено.

В этом случае проверка начинается с обработки стыков карбюратора с коллектором очистителем дроссельной заслонки. Начинайте обработку с впускного коллектора, затем переходите к стыку карбюратора и коллектора и завершайте ЭПХХ. Изменение оборотов укажет на наличие подсоса воздуха. Он должен располагаться в местах стыка прокладок.

Однако не всегда причиной может быть прокладка. При неправильной установке и демонтаже карбюраторов на поверхности их соединений могут образовываться неровности, через которые происходит подсос воздуха.

Другая причина — открытая дроссельная заслонка. Точнее, не до конца закрытый. Это будет правильнее, потому что внизу верхней крышки карбюратора есть болт для регулировки дроссельного зазора. Если его открутить, то заслонка приоткрывается и в диффузор проходит очень большое количество воздуха, уменьшая содержание бензина. Именно поэтому расход становится меньше, но скорость завышена, поэтому ее нужно отрегулировать.

Для исправления необходимо снять верхнюю крышку и отрегулировать положение дроссельной заслонки. Проблема сразу исчезнет.

Регулировка уровня поплавковой камеры

Это первый шаг в регулировке любого карбюратора. Именно от этой части будет зависеть расход и стабильность работы двигателя. Уровень должен быть на номинальном уровне, установленном производителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
И — крышка карбюратора; 2 — седло игольчатого клапана; 3 — упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 — вилка иглы клапана; 7 — кронштейн поплавка; 8 — язык; 9 — поплавок; 10 — прокладка.

Верхняя крышка карбюратора снимается, но перед этим нужно подкачать ручной бензонасос для проверки выставленного уровня. Номинальное значение – это уровень бензина, расположенный на половине наклонной поверхности. Если он выше или ниже, то отрегулируйте уровень поплавка, подогнув регулировочные усики. ХХ обороты также регулируются поплавковой камерой.

Для проверки просто наденьте крышку сверху, запустите двигатель и сразу же выключите его. Снова откройте крышку и проверьте уровень. После этого можно переходить к следующему шагу.

Как настроить карбюратор ВАЗ 2107 на холостые обороты?

Теперь самое ответственное. Должен быть тахометр. После проверки всех систем, их исправности и правильности настройки можно приступать к регулировке скорости хх. Для этого автомобиль устанавливается на ровную поверхность, винты качества и количества затягиваются до упора и откручиваются на четыре оборота, так они регулируются с завода.

Нужно заранее настроить лаунчер и полностью его удалить. Двигатель должен быть прогрет до рабочей температуры. Если есть необходимость в холодном пуске, вытащите воздушную заслонку и снимите ее, как только двигатель прогреется. Но не трогайте педаль газа.

Установите скорость 800 об/мин, повернув винт соотношения воздух-топливо. После этого нужно выкрутить или закрутить винт качества, чтобы скорость стала максимально возможной. Не торопитесь, чтобы сделать процесс настройки более точным.

Снова поверните винт количества на 800 об/мин. Теперь нужно регулировать винт качества до тех пор, пока двигатель не начнет немного трястись. Этот момент будет наиболее приемлемым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, который заключается в циклическом повышении скорости с помощью винта качества. Этот процесс можно продолжать очень долго, пока двигатель просто не заглохнет. Самое главное, чтобы обороты не опускались ниже 750 об/мин, но и не превышали 900. В противном случае двигатель будет работать нестабильно или потреблять слишком много топлива. Настроить будет сложнее.

Если регулируются завышенные обороты ХХ, то они значительно сокращают ресурс двигателя, однако зимой допускается работа на холостом ходу до 1000 об/мин, когда карбюратор замерзает и нуждается в дополнительной смеси. После этого следующую регулировку нужно будет провернуть весной на снижение оборотов.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе — неотъемлемая часть обслуживания карбюраторного автомобиля, а на инжекторе в такой ситуации нам поможет датчик холостого хода. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, для чего производится регулировка ХХ.

Зачем регулировать холостой ход карбюратора?

Карбюратор — механизм, подающий топливно-воздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае называется «качеством») определяются многие характеристики двигателя: стабильность его работы, мощность и расход топлива.

Идеально настроенный карбюратор позволяет добиться максимально эффективной работы двигателя на холостом ходу. Это означает, что он будет иметь стабильную скорость и максимальную мощность при наименьшем расходе топлива. Поэтому необходимо отрегулировать холостой ход на карбюраторе со следующими признаками:

• Двигатель неразумный и достаточно большой расход топлива . Стрелка экономометра постоянно указывает на не экономичную работу двигателя, и бензин начал довольно быстро заканчиваться.
• Пониженная мощность двигателя. Это значит, что он едва наберет необходимую скорость, прежде чем водитель включит следующую передачу. Кроме того, может отсутствовать тяга на малых оборотах, двигатель глохнет, бывают провалы в работе педали газа.

Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора. Виной тому могут быть топливные фильтры, насосы и неисправная система зажигания.

• Самая главная и существенная причина — двигатель не держит холостые обороты или не держит их стабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение. В конце концов, двигатель заглохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ваз 2107

После того, как вы нашли основные признаки неисправности карбюратора, необходимо отрегулировать холостой ход. Перед тем, как приступить к этой процедуре, необходимо убедиться в исправности системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

• Сначала прогрейте двигатель до рабочей температуры. Если это не удается (двигатель глохнет), вытяните ручку ручного управления воздушной заслонкой. После того, как двигатель прогреется, выключите его и найдите два винта на карбюраторе, которые расположены под углом друг к другу. Тот, что стоит перпендикулярно карбюратору, называется винтом количества, или, другими словами, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, которые смешиваются в карбюраторе и называется винтом качества. Затяните оба винта, а затем открутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
• Снова запустите двигатель. Скорее всего обороты будут не правильные, поэтому подкрутите или выкрутите винт количества так, чтобы обороты были 850-900 об/мин. Теперь с помощью винта качества установите максимальные обороты двигателя. Для этого нужно открутить или закрутить винт и внимательно следить за скоростью на тахометре. Для этого не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи просто «зальют». Выкручивайте его до тех пор, пока не появятся соответствующие прерывания.

Обратите внимание, что работа двигателя на холостом ходу зависит от сезона. Летом она не должна превышать 900, а зимой – 1000 об/мин.

Видео — Простая настройка ХХ своими руками

Так регулируются обороты холостого хода на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

ВАЗ 2107 без дела не сидит: как бороться с проблемой

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису, автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 до 2014 года. То есть самой старшей модели больше 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная ему модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, носят различный характер, но симптоматичны:

• двигатель периодически глохнет;
• не держит стабильную скорость;
• неустойчивый холостой ход;
• плохо заводится;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности появляются по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении частоты вращения двигателя. Наблюдается во время движения и на холостом ходу. Наиболее частая причина урчания инжекторных агрегатов ВАЗ 2107/2105 – выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных режимах работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок — скорость увеличилась, стих — уменьшилась.

Убедиться, что неисправен именно ДМРВ, достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя более адекватно, то неисправен ДВР. Ехать так можно, но немного упадет мощность и увеличится расход топлива.

Вышедший из строя датчик массового расхода воздуха ремонту не подлежит, кроме его загрязнения, поэтому можно попробовать его почистить.

Алгоритм очистки ДВР ВАЗ2107/2105:

1. Снимите датчик вместе с защитным кожухом.

1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (тока изогнутого провода).
2. Помойте корпус любым средством для мытья посуды.
3. С помощью баллончика ДВР или очистителя карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
4. Обильно полить 3-4 раза, жидкость должна стечь.
5. Высушите устройство.
6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​вам придется купить новое устройство.

Нестабильная работа карбюраторного двигателя

Природа нестабильной работы двигателя ВАЗ 2107/2105 с карбюратором такая же, как и у инжекторного двигателя, в неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Хотя на входах для топлива и воздуха установлены фильтры, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанные стандарты технического обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем сильно не церемонятся, бросают карбюратор ВАЗ 2107/2105 в ведро с бензином на сутки, потом продувают его со всех сторон сжатым воздухом и карбюратор вроде нормально работает. Это нормальный раствор, но легковоспламеняющийся. Среди причин неисправностей двигателя, которые вызваны поломкой карбюратора, можно выделить:

• смещение положения регулировочных винтов от ударов или вибрации;
• увеличение диаметра отверстия жиклеров из-за износа;
• демпфер оси износа, ограничивающий ее ход;
• засорение форсунки;
• нарушение герметичности поплавка.

Чтобы определить неисправность карбюратора ВАЗ 2107/2105, а она скорее всего сложная, начните с проверки затяжки поплавка. Для этого снимите его с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте поплавок; если есть воздух, проверьте в миске с водой наличие пузырьков. Допустим, он сдал экзамен, тогда нужно проверить пробел.

Поднимите крышку карбюратора вертикально. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6,5 мм.

Установите крышку карбюратора и запустите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен точно совпадать с серединой конусной поверхности корпуса карбюратора. Если это не получается, следует немного отогнуть угол стержня поплавка.

Со временем воздушные и топливные форсунки либо засоряются, либо изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае пропускную способность форсунок следует проверять с помощью емкости с водой, установленной на 1 метр выше измеряемой струи. Их соединяет трубка. Внизу установлена ​​мерная колба. Измерения производятся в единицах см3/мин. В зависимости от маркировки жиклера должен соответствовать объем жидкости, собираемой за минуту в мерной колбе.

Гораздо проще через 7-10 лет эксплуатации карбюратора купить комплект жиклеров и заменить их.

Те, кто пользуется газовыми установками, должны знать, что карбюратор не используется при езде на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия подачи топлива. Бензиновый автомобиль может не завестись. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

1. Отрегулируйте положение поплавка, как описано выше.
2. Проверить и установить винты «качество» и «количество» в исходное состояние. Вверните их до упора и открутите на 2-3 оборота для винта «качества» и на 3-4 для винта «количества».
3. Подключить тахометр или автотестер к выводу «К» катушки зажигания, а второй щуп к корпусу.
4. Запустить и прогреть двигатель до 90°C

1. Установите винт «качества» на максимальные обороты холостого хода. Подача бензина увеличивается при вращении винта против часовой стрелки.
2. С помощью винта «количество» установите скорость больше, примерно 80-90 об/мин.
3. Винтом качества определяем, максимальны ли эти обороты, если нет, то повторяем процедуру.
4. Если положение винта количества не влияет на частоту вращения двигателя, затяните винт качества, чтобы скорость упала на 800-900 об/мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если машина заглохла

Внезапно заглохший двигатель представляет собой не только неудобство при вождении, но и угрозу безопасности водителя и пассажиров. Есть несколько причин.

Глохание на холостом ходу:

• отказ датчика холостого хода;
• выход из строя датчика дроссельной заслонки;
• Неисправность датчика положения дроссельной заслонки.

Тишина на ходу:

• прекращение подачи топлива или воздуха из-за грязного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностику автомобиля, двигатель которого глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Легко проверить, работает ли он. Демонтируйте устройство, не снимая контакты, или подключите их после демонтажа. Держите прибор в руках, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то установите устройство обратно. Датчик холостого хода исправен.

При отказе датчика дроссельной заслонки машина не только не заглохнет, но и не заведется, т.к. ЭБУ даст команду на максимальный выброс топлива, свечи зальются и двигатель заглохнет.

Если вы в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, а если доедете до гаража, то можно воспользоваться следующей инструкцией:

1. Снимите датчик.
2. Сверлом диаметром 2 мм просверлите пластиковую крышку.
3. Выньте пластиковую накладку верхней контактной группы.
4. На нижней платформе очистите гусеницы с помощью WD-40 или спирта.
5. То же самое с контактной группой верхней крышки, но их не сгибайте, иначе они преждевременно съедят дорожки.
6. Соберите в обратном порядке.
7. Промажьте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на подсосе, но как только подсос отключается, двигатель глохнет. Это говорит только об одном — нехватка воздуха. Скорее всего забиты воздушные форсунки. Их нужно открутить и почистить. Затем проверьте, что машина не должна глохнуть без подсоса.

Причин плохой работы узлов автомобиля с похожими симптомами невероятное количество, но разобраться в них может только специалист, владеющий набором профессиональных диагностических инструментов. Но если вы чувствуете себя уверенно – дерзайте, вас уже ждут автосервисы ВАЗ.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — Со временем человек, эксплуатирующий автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, ведь как всем известно, при слишком низких оборотах двигатель время от времени глохнет, а если слишком высокая, то расход топлива этого двигателя увеличивается и тогда надо искать золотую середину, как говорится.

Но чтобы найти эту золотую середину, нужно сначала научиться регулировать холостой ход на автомобиле, а как регулировать холостой ход умеют далеко не все. Поэтому сегодня мы разберем вопрос регулировки холостого хода на автомобилях семейства «Классика».

Внимание!
Для регулировки вам понадобится всего одна отвертка!

Резюме:

Советы по регулировке холостого хода:
Во-первых, регулировку необходимо проводить при рабочей температуре двигателя (90-95°С), а также при регулировке на автомобиль должен быть установлен воздушный фильтр.

Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива, которое находится в поплавковой камере карбюратора.

В-третьих, также необходимо отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, воздушная заслонка должна быть полностью открыта при регулировке холостого хода, проверить это можно сняв крышу с корпуса воздушного фильтра и как следствие посмотрев на заслонку.

В-пятых, регулировка холостого хода автомобиля новичку не всегда дается легко, ведь регулировку вращения коленчатого вала и регулировку содержания угарного газа (СО) нужно делать вместе.

Внимание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого приспособления, но только это будет сложнее! (Как отрегулировать без этого прибора, см. раздел: «Регулировка холостого хода без газоанализатора»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Прежде чем приступить к регулировке, ознакомьтесь с фото ниже:

Внимание!
Начнем с того, что на фото выше показаны винты, благодаря которым осуществляется регулировка холостого хода. Как видите, винты находятся глубоко в корпусах дроссельных заслонок карбюраторов, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, из-за чего винты можно повернуть только на пол-оборота. Если из-за этих втулок не удается правильно провернуть винт холостого хода, то в этом случае выкручивают винты и, как следствие, ломают головки втулок. Когда винты будут выкручены, смахните с них остатки сломанных втулок, а затем вкрутите винты на место!

Регулировка холостого хода с помощью Газоанализатора:

Внимание!
Чтобы вы понимали подробнее, при вкручивании винта частота вращения коленчатого вала будет постепенно уменьшаться, а при обратном эффекте, то есть при его откручивании, скорость будет постепенно увеличиваться!

2) Теперь плавно переходим к регулировке содержания «СО» в выхлопных газах, для этого поверните винт который указан под цифрой «1» на фото выше. При закручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании соответственно увеличиваться.

Внимание!
Необходимо регулировать содержание «СО» в отработавших газах по «ГОСТу» на сегодняшний день. Не следует снижать содержание «СО» ниже нормы, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» он может менять частоту вращения коленчатого вала!

3) И, наконец, повернуть винт под цифрой «2», тем самым доведя частоту вращения коленчатого вала до нормы. После этого также рекомендуется с помощью прибора проверить содержание «СО» в выхлопных газах. Если необходимо перерегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс СО в атмосферу не будут соответствовать норме.

Внимание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал без перебоев, а при ее отпускании двигатель автомобиля не должен глохнуть. В том случае, если после отпускания педали газа двигатель глохнет, то увеличьте частоту вращения коленчатого вала до «800 об/мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начните крутить винт смеси, который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленчатого вала не станет максимальной. (Обороты коленчатого вала легко считываются с тахометра)

Внимание!
При вращении этого винта регулируется выброс вредных веществ в атмосферу. При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при отвинчивании, наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установить частоту вращения коленчатого вала «1100 об/мин».

Внимание!
Винт под цифрой «2» регулирует скорость вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при выкручивании — постепенно увеличиваться!

3) И, наконец, вращая винт смеси (№1), добейтесь, чтобы частота вращения коленчатого вала составляла «800 об/мин».

Вопрос?
Как вы контролируете скорость холостого хода на вашем автомобиле? (напишите свой ответ в комментариях)

Дополнительный видео ролик:
Еще один способ регулировки холостого хода, который вы можете увидеть в видео ролике ниже:

Внимание!
Даже если вы посмотрите видео, советуем все же прочитать статью, потому что она написана более подробно!

Вам знакома ситуация, дорогие друзья, когда двигатель автомобиля работает неровно на холостом ходу? Многие скажут — «Что-то с карбюратором». Я согласен, но что именно? Мучить не буду, в большинстве случаев так и надо — выполнить регулировку холостого хода. Конечно, если в наличии современный автомобиль, то дальше салона его владелец обычно не заглядывает, другое дело старая добрая «классика». Каждый его владелец старается максимально освоить все устройство агрегата, ведь рассекая просторы матушки России всякое бывает и нужно быть готовым как теоретически, так и практически.

Настройка карбюратора дело непростое и лучше всего доверить это профессионалам, но не мне вам рассказывать про русский менталитет. Мы не хотим платить какому-то дяде, когда мы можем все сделать сами, они будут страдать, но сделайте это! Самостоятельная регулировка холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы тратите в автосервисе. К тому же такой навык особенно пригодится в нестандартных ситуациях вдали от дома. Этой публикацией я докажу всем пессимистам, что непосредственно регулировать холостой ход своими руками может каждый.

Предварительная регулировка

Прежде чем приступить к операции, необходимо убедиться, что нестабильная работа двигателя вызвана именно неправильно установленными оборотами холостого хода. Необходимо проверить следующие пункты:

• Жиклеры на засорение;
• Правильно выставленный угол зажигания;
• Качество бензина;
• Уровень топлива в поплавковой камере;
• Герметичность пускового датчика;
• производительность свечей накаливания.

Если все эти пункты в норме, а с машиной ничего не изменилось, то вы были правы, причина в холостом ходу. Однако начинать его регулировку необходимо исключительно при рабочем состоянии описываемых механизмов. После прогрева двигателя до рабочих температур (обратите внимание на воздушную заслонку, она должна быть в открытом положении) можно приступать к процедуре.

Настройка с дополнительными устройствами

Получив мультиметр и газоанализатор, результаты настройки будут аналогичны достигнутым специалистами автосервиса.

1. Отрегулируйте правильный угол открытия с помощью мультиметра (подключенного к катушке распределителя) и закрепите распределитель.
2. Вставляем газоанализатор в выхлопную трубу и заводим машину.
3. Винт количества смеси (обозначен на рисунке цифрой 1), устанавливается в такое положение, чтобы вращение коленчатого вала находилось в пределах 840-960 об/мин.
4. Смотрим газоанализатор, если значение СО превышено, корректируем качество смеси (цифра 2 на рисунке).
5. После этого вращение коленчатого вала немного уменьшится, повторите шаг 3.
   Последние пункты повторяются до тех пор, пока значения не станут хоть немного похожими на заводские настройки. Для проверки нужно несколько раз резко нажать на педаль газа и отпустить ее. При правильной настройке скорость набирается плавно и быстро, а сбрасывается автоматически и без перерывов.

Регулировка без дополнительных приспособлений

Если специальных приспособлений найти не удалось, можно провести регулировку без газоанализатора, а только с тахометром. Процедура в основном такая же, только винты нужно закручивать немного по-другому.

1. Устанавливаем винт количества смеси в положение номинальной частоты вращения коленчатого вала (820/900 об/мин).
2. Максимальную скорость ловим винтом качества.
3. Увеличиваем частоту вращения коленчатого вала до 950-1035 об/мин (15%), используя винт количества.
4. Проверяем винт качества, он должен быть в положении максимально возможной скорости для текущего положения винта количества.
5. Повторяем шаги 3 и 4 до тех пор, пока после выполнения третьего шага регулировка винта качества не будет приводить только к снижению скорости.
6. Закручиваем винт качества до номинальных оборотов.

Правильность выполненной процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не происходит, то скорее всего приоткрыта дроссельная заслонка, которая регулируется спорными винтами. Обратите внимание, что в холодное время года рекомендуется устанавливать обороты холостого хода в диапазоне 900-1000 об/мин, а в теплое время года – 800-900 об/мин.

Заключение

Как вы сами убедились, карбюратор штука сложная, но для регулировки холостого хода особого ума не надо. Не пытайтесь повторить процедуру, если ваша «семерка» на газу, процесс будет бессмысленным, так как карбюратор не работает с этим видом топлива. Можно попробовать настроить инжектор, но велика вероятность только навредить устройству тем, что описанные действия там неэффективны, поэтому лучше обратиться к профессионалам. Все описанные процедуры и не только наглядно демонстрируются на видео, где веселый специалист легко и просто находит общий язык с карбюраторщиком. Желаю тебе того же, всего самого наилучшего!

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Исправный карбюратор с правильно выставленным опережением зажигания и зазорами между контактами трамблера.

Регулировку режима по технической документации необходимо проводить с помощью прибора, определяющего уровень СО в отработавших газах. В гаражных условиях карбюратор обычно настраивают на глаз и по встроенному тахометру. В описании прописана частота вращения коленчатого вала от 700 до 900 об/мин. При более низких значениях карбюраторные системы не в состоянии обеспечить стабильную работу двигателя, при более высоких значениях расход топлива увеличивается.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Забитый карбюратор, особенно система холостого хода, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

1. неправильный уровень топлива в поплавковой камере;
2. засорение сетчатого фильтра, жиклеров и каналов;
3. ограничение или затруднение хода клапана в EPHH;
4. всасывание воздуха через поврежденные прокладки, мембраны или трубки;
5. забит воздушный фильтр;
6. подгорание контактов или неправильный зазор между ними;
7. некондиционные свечи;
8. неправильная регулировка угла опережения зажигания.

Перед тем, как приступить к настройке карбюратора, следует восстановить его работоспособность, иначе невозможно добиться устойчивого результата.

Техническое обслуживание и устранение неисправностей

Текущие работы по системам, обеспечивающим работу двигателя, следует начинать с его полной проверки. Для удобства с карбюратора снимается корпус воздушного фильтра и осматриваются все воздушные трубки. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости производится демонтаж и полная разборка карбюратора с дефектацией и заменой неисправных деталей.

На следующем этапе проводится диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется зачистить контакты в трамблере мелкой шкуркой, заменить свечи и правильно выставить угол опережения. Это можно сделать тестером или примитивной контрольной лампой. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Регулировка холостого хода производится в хорошо проветриваемом помещении или на открытом воздухе. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка направляется вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

1. В выхлопную трубу вставляется датчик прибора, определяющий концентрацию угарного газа в выхлопе. Прибор включают, и с него снимают показания, характеризующие работу карбюратора.
2. При превышении установленных параметров винт качества смеси подкручивается отверткой. Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме. При отсутствии приспособления регулировку рабочего карбюратора на автомобиле ВАЗ 2107 можно выполнить и без него. При определенной сноровке эта операция не займет много времени.

Регулировка холостого хода без манометра

Большинство опытных мастеров и водителей настраивают силовой агрегат ВАЗ 2107 следующим образом:

1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
2. Скорость вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит устойчивую работу двигателя.

На практике этот способ используется достаточно часто и при достаточном водительском стаже положительный результат гарантирован.

ВАЗ (Лада) 2107 1982 — 2013

Карбюратор ВАЗ 2107. В последнее время машина стала сначала дергаться при езде, потом стала глохнуть. Поменял бензонасос, поставил пекарь, все равно машина глохнет. Заменил стоковый, старый был с проявкой, тоже самое. Поставил новый топливный фильтр, без изменений, продолжает глохнуть. Накачиваю вручную.

Мне кажется дело все-таки в топливной системе, так как при ручной прокачке она сразу заводится, но заметил когда трясу руку, вроде как бензин уходит в фильтр с воздухом. Может быть где-то воздух подрезает и поэтому под нагрузкой насос подсасывает топливо с воздухом и поэтому глохнет?

Вам следует отремонтировать карбюратор. Запустите на несколько минут, выключите, отсоедините фильтр. И обязательно отсоедините шланг подачи топлива. Только после этого аккуратно откручиваем и аккуратно снимаем верхнюю часть карбюратора вверх. Так вы точно будете знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров. Не выше и не ниже. По вопросу и по комментариям я понял, что у вас либо бедная смесь питания, либо она переливается в оборот. Нагар на свечах, на изоляторах электродов какого цвета?

Может быть. Машина не новая, вполне возможно, что трасса где-то проржавела. Да и шланг между магистралью и баком не новый, между помпой и магистралью тоже. Запас. Шток поменять не просто, его тоже надо отрегулировать.

Я это уже сделал. Сегодня днём специально ездил пока не заглох. Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на форсунках. То есть карбюратор высосал топливо, а новая порция не поступила. Снял шланг, закрутил двигатель, бензин не пошел. Одну прокладку снял, машина вроде поехала, но провалы все равно чувствуются. Попробую отрегулировать ход приклада. Все заменили, продули, отрегулировали, к топливной системе претензий быть не должно.

Добро пожаловать!
Холостой ход — Со временем человек, эксплуатирующий автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, ведь как всем известно, при слишком низких оборотах двигатель время от времени глохнет, а если слишком высокая, то расход топлива этого двигателя увеличивается и тогда надо искать золотую середину, как говорится.

Но чтобы найти эту золотую середину, нужно сначала научиться регулировать холостой ход на автомобиле, а как регулировать холостой ход умеют далеко не все. Поэтому сегодня мы разберем вопрос регулировки холостого хода на автомобилях семейства «Классика».

Внимание!
Для регулировки вам понадобится всего одна отвертка!

Резюме:

Наконечники для регулировки холостого хода:
Во-первых, регулировку необходимо проводить при рабочей температуре двигателя (90-95°С), а также при регулировке на автомобиле должен быть установлен воздушный фильтр.

Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива, которое находится в поплавковой камере карбюратора.

В-третьих, также необходимо отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, воздушная заслонка должна быть полностью открыта при регулировке холостого хода, проверить это можно сняв крышу с корпуса воздушного фильтра и как следствие посмотрев на заслонку.

В-пятых, регулировка холостого хода автомобиля новичку не всегда дается легко, ведь регулировку вращения коленчатого вала и регулировку содержания угарного газа (СО) нужно делать вместе.

Внимание!
Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого приспособления, но только это будет сложнее! (Как настроить без этого приспособления, см. в рубрике: «»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как приступить к регулировке, ознакомьтесь с фото ниже:

Внимание!
Начнем с того, что на фото выше показаны винты, благодаря которым осуществляется регулировка холостого хода. Как видите, винты находятся глубоко в корпусах дроссельных заслонок карбюраторов, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, из-за чего винты можно повернуть только на пол-оборота. Если из-за этих втулок не удается правильно провернуть винт холостого хода, то в этом случае выкручивают винты и, как следствие, ломают головки втулок. Когда винты будут выкручены, смахните с них остатки сломанных втулок, а затем вкрутите винты на место!

Регулировка холостого хода с помощью Газоанализатора:

1) Сначала заведите автомобиль и дайте ему прогреться до рабочей температуры «90-95°С». После того, как автомобиль прогреется, с помощью отвертки начинайте крутить винт, указанный на фото под цифрой «2», крутите этот винт до тех пор, пока частота вращения коленчатого вала не достигнет «750-800 мин».

Внимание!
Чтобы вы понимали подробнее, при вкручивании винта частота вращения коленчатого вала будет постепенно уменьшаться, а при обратном эффекте, то есть при его откручивании, скорость будет постепенно увеличиваться!

2) Теперь плавно переходим к регулировке содержания «СО» в выхлопных газах, для этого поверните винт который указан под цифрой «1» на фото выше. При закручивании винта под цифрой «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при откручивании соответственно увеличиваться.

Внимание!
Необходимо регулировать содержание «СО» в отработавших газах по «ГОСТу» на сегодняшний день. Не следует снижать содержание «СО» ниже нормы, так как в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» он может менять частоту вращения коленчатого вала!

3) И, наконец, повернуть винт под цифрой «2», тем самым доведя частоту вращения коленчатого вала до нормы. После этого также рекомендуется с помощью прибора проверить содержание «СО» в выхлопных газах. Если необходимо перерегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс СО в атмосферу не будут соответствовать норме.

Внимание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Следите за тем, чтобы при нажатии на педаль двигатель работал без перебоев, а при ее отпускании двигатель автомобиля не должен глохнуть. В том случае, если после отпускания педали газа двигатель глохнет, то увеличьте частоту вращения коленчатого вала до «800 об/мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начните крутить винт смеси, который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленчатого вала не станет максимальной. (Обороты коленчатого вала очень легко считываются с тахометра)

Внимание!
При вращении этого винта регулируется выброс вредных веществ в атмосферу. При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при отвинчивании, наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установить частоту вращения коленчатого вала «1100 об/мин».

Внимание!
Винт под цифрой «2» регулирует скорость вращения коленчатого вала, поэтому при вкручивании этого винта скорость будет постепенно уменьшаться, соответственно при выкручивании — постепенно увеличиваться!

Всем привет, сегодня я хочу рассказать о причинах почему ваш автомобиль ВАЗ 2107 глохнет, и из-за этой неприятной неприятности вы уже не можете продолжать движение на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин много.
Первая причина — проблемы с регулятором холостого хода (РХХ) — обычно машина глохнет на холостых оборотах. Rxx может выйти из строя из-за загрязнения, а это приводит к тому, что шток подклинивает. Чтобы убедиться, нужно снять РХХ с семерки и в случае загрязнения тщательно промыть. Желательно использовать жидкость, которая хорошо смывает масло.

Вторая причина почему глохнет ВАЗ 2107 это сигнализация (если конечно она не установлена) в большинстве случаев сигнализация работает с электроцепью бензонасоса, но откуда это берется спросите вы? Да и к тому же недобросовестный механик, подключивший к вам сигнализацию, может отсюда некачественно выполнять свою работу и могут последовать проблемы. Тем более, если делали все на скрутках, то со временем он ослабевает, и все пишут письма, как говорится. Насос перестает получать питание, в результате чего ВАЗ 2107 не заводится.

Третья причина — слишком богатая горючая смесь. Проверить эту версию можно выкрутив свечи, если контакты свечей покрыты черным нагаром, это значит что смесь слишком богатая. Положение дроссельной заслонки, а также показания датчика температуры отвечают за то, сколько бензина подается в цилиндры; на автомобиле ВАЗ 2107 этот датчик находится слева сзади головки блока. Если есть необходимость замены датчика температуры, то часть антифриза придется слить.
Выход из строя датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольта, то его придется заменить.

Четвертая причина — сильное обеднение горючей смеси. В результате заглохнет и ваша «Семерка». В основном это происходит из-за утечки воздуха. Основными местами подсоса являются прокладки впускной системы, либо ослабление креплений в местах, где они стоят. Для поиска утечек воздуха обычно используется генератор дыма, чтобы увидеть, куда втягивается дым.

И пятая причина — вакуумный усилитель тормозов. Так как через него может проходить утечка воздуха. Происходит это из-за негерметичной диафрагмы. Определить неисправный пылесос на ВАЗ 2107 можно по пережатию шланга, который соединяет вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то скорее всего придется менять пылесос.

Ну вот и все мы рассмотрели основные причины почему глохнет автомобиль ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. Все пока.

Ситуации, когда форсунка ВАЗ сразу заводится, после чего тут же глохнет, случаются достаточно часто. А все из-за системы впрыска топлива (форсированного типа). Чтобы исправить эту ситуацию, автовладельцы часто используют свечу накаливания, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в зажигании, то в большинстве случаев это свидетельствует о проблеме в подаче топлива (засорен или не работает должным образом топливный насос), либо качество используемого топлива оставляет желать лучшего не желать лучшего, а форсунки просто забиты. И машина заводится исключительно на остатках топлива в цилиндрах.

Поиск неисправного компонента

Итак, что делать, если двигатель заводится легко, но после этого сразу же начинает тормозить и глохнет? Первым делом нужно проверить наличие нагара на свечах. Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала он запускается за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не могут выдержать всю нагрузку от коленчатого вала. Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем причина отказа двигателя? Если машина завелась, то хотя бы с искрой все в порядке. То есть электрика работает как положено. Не лишним будет раскрутить головы и попытаться найти те свечи, которые покрыты слоем нагара. Очистить их можно прожиганием над газовой горелкой и очисткой спиртом (это можно делать только когда контакты холодные).

Также может засориться сам инжектор. В этом случае подача топлива в камеру сгорания просто не работает. Вы должны предпринять следующие действия:

• снять блоки и проверить демпферы;
• проверить работу датчиков;
• проверить, нормально ли работает двигатель при температуре выше 80ºС.

Естественно может выйти из строя и сам топливный насос. В момент запуска двигателя он превращается в инжектор автоматически за счет стартера, а затем идет тяга от генератора. Если один из этих компонентов не будет работать должным образом, машина просто заглохнет. Здесь снова речь идет об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а стартер при нем работает неровно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Попробовать заменить на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

Что делать, если проблема в компьютере?

Двигатель может работать некорректно при выходе из строя бортового компьютера. В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии момента подачи топлива и воспламенения топливной смеси.

Как правило помогает смена прошивки или восстановление до заводского состояния. Хотя иногда может просто потребоваться корректировка топливного цикла, а также насыщения смеси. В крайнем случае на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, выведя двигатель в рабочий режим только от механики.

Надо отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, которые регулируют давление в форсунках, насыщенность смеси, угол опережения зажигания.

То есть нужно проверить их работу. Хотя, при обнаружении неисправности одного из них, на приборную панель должен быть отправлен сигнал Check Engine. Так, например, бывает при запуске ВАЗ 2110. Этого не происходит только в том случае, если компьютер просто не получает сигналы от датчиков. Стоит отметить, что в модели 2107 ЭБУ по умолчанию не установлен, но без него инжектор не работает.

Аналогичные проблемы возникают, когда карбюратор синтетически переделывается в инжектор, но старый бортовой компьютер остается. В нем просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально он не был рассчитан на такую ​​работу. Таким образом, если переделывается карбюратор, то вместе с ним необходимо менять и ЭБУ на совместимую модель. К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка заводится и сразу глохнет, то основными причинами такой неисправности являются сбои в работе электроники (в том числе ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина. Найти первопричину не проблема. В крайнем случае всегда можно обратиться в сервисный центр. Но стоит помнить, что любые корректировки работы бортового компьютера можно производить только при полностью исправном двигателе.

Если на вашем автомобиле ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для инжекторного двигателя G7 довольно сложно без наличия диагностического оборудования, так как, к сожалению, причин, по которым коленвал перестает вращаться, много.

Чаще всего глохнет инжекторный двигатель при работе холостой ход . К этой неисправности может быть причастен дроссельный узел с регулятором холостого хода (РХХ), так как при работе двигателя дроссельный узел может сильно загрязняться, что приводит к заклиниванию штока РХХ. Чтобы проверить это предположение, его придется снять, а при наличии загрязнений аккуратно промыть жидким хорошо моющим маслом, смешанным с грязью.

Если на вашем автомобиле ВАЗ-2107 сигналка , который работает с электрической цепью бензонасоса, причиной того, что глохнет двигатель, может быть некачественная работа тех, кто его устанавливал. Если делали на скрутках, то плохо сжатая скрутка со временем ослабевает и в результате теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной, по которой глохнет двигатель, может быть переобогащение горючей смеси . Проверить это можно, вывернув свечи зажигания. Если они покрыты черным нагаром, то смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильности показаний датчика температуры, который закручен слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

Неисправность смеси также приводит к сильному обогащению смеси. Датчик массового расхода воздуха (ДМРВ). Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (клеммы 2 и 4, считая слева направо) при включенном зажигании. Если напряжение больше 1,002 вольта, то его придется заменить.

При сильном обеднении горючей смеси двигатель также будет глохнуть. А его обеднение происходит из-за подсоса воздуха за дроссельным узлом. Возможными местами подсоса воздуха обычно являются прокладки впускной системы либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Место подсоса воздуха можно найти с помощью коптильни, которую используют пчеловоды. Пыхтя им в подкапотное пространство, вы сразу увидите, откуда втягивается дым. А на приличных СТО вместо коптильни используют устройство, называемое дымогенератором.

Устройство

, неисправности, настройка. Двигатель глохнет после «отпускания газа»

Любая машина радует своего владельца до тех пор, пока с ней не начинают происходить какие-либо неприятности. Естественно, каждого водителя расстраивают такие обстоятельства. Если автомобиль не новый, то стоимость ремонта может оказаться слишком большой, и решить вопрос самостоятельно очень сложно. Однако истинные ценители ВАЗов стараются изучить своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор на ВАЗ-2107 — Солекс

С момента выпуска автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но они были и остаются самыми популярными. Рассмотрим регулировку и настройку карбюратора этой марки чуть подробнее.

Что может пригодиться в работе

Если вдруг автовладелец стал замечать какие-то изменения в работе двигателя, например, он перестал заводиться на горячую, или появилась нестабильность холостого хода, необходимо отрегулировать карбюратор ВАЗ правильно, а также правильно отрегулировать холостой ход автомобиля.

Все регулировки производятся для того, чтобы добиться стабильной работы силового агрегата на холостом ходу при минимальной частоте вращения коленчатого вала.

Вам может понадобиться тахометр для определения частоты вращения двигателя. Некоторые автомобили имеют встроенную комбинацию приборов, среди которых есть специальное соединение для этого прибора. В такой ситуации целесообразно использовать его. В противном случае используйте отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для получения более точных показателей лучше всего подключить самостоятельный блок. Это будет гораздо удобнее в плане эксплуатации, кроме того, все регулировки будут производиться точнее и оперативнее.

Опытные автослесари, съевшие в этом деле не одну собаку, могут внести коррективы на слух. Для вращения винта качества и винта количества другим мастерам, не обладающим большими знаниями, может понадобиться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автолюбителя интересует регулировка карбюратора Солекс своими руками, то он должен предварительно выполнить ряд подготовительных действий.

Изначально нужно прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем этапе необходимо выжать до упора ручку механизма привода воздушной заслонки, в народе называемую просто — «подсос». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, то есть расположен по направлению движения воздуха.

При наличии тахометра прибор необходимо подключить к заглушенному двигателю. В противном случае при отсутствии агрегата пункт следует пропустить. Плюсовая сторона устройства должна идти на катушку зажигания, а минусовая — на «массу» транспортного средства (минус кузова, мотора или аккумулятора). Прежде следует прочитать инструкцию по эксплуатации.

Последним действием должен быть запуск двигателя, включение дальнего света оптики и обогревателя.

Регулировка холостого хода

Тюнинг карбюратора Солекс на ВАЗ-2107 своими руками требует от ремонтника-автомобилиста определенных знаний. Производитель рекомендует устанавливать в силовых агрегатах с карбюраторами 2108, 21081, 21083 обороты холостого хода от Солекс, которые варьируются в пределах 750-800 в минуту. Очень важно добиться стабильного функционирования системы в таком разрыве. Для этого необходимо вращать винт «количества» топливного раствора, одновременно устанавливая скорость вращения коленчатого вала.

Установка требуемой скорости вращения часто требует срочной регулировки винта регулировки «качества». В автомобилях, в которых подобные мероприятия производятся впервые, на вышеуказанный винт на заводе должна быть установлена ​​пластиковая заглушка – ее желательно снять. Для этого может пригодиться шило или металлический крючок. При отсутствии обоих инструментов можно вкрутить саморез в ненужную деталь, а потом все снять.

Чтобы регулировка или установка карбюратора Солекс 21083 на ВАЗ-2107 прошла успешно, манипуляцию следует проводить в три этапа. Если этого недостаточно, действия можно повторить еще несколько раз. Перед решением такой важной задачи нужно проверить правильность установки опережения зажигания, а также работоспособность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий со стороны владельца, необходимо:

• с помощью шлицевой отвертки повернуть винт, отвечающий за «качество» топливной смеси, чтобы увеличить обороты двигателя до максимального предела. Необходимо поворачивать блок в разные стороны до тех пор, пока не будет определено «правильное» положение винта при достижении максимальной частоты. Регулировать можно на слух или по тахометру;
• поставить винт «количества» топливного «раствора» в такое положение, чтобы обороты достигали 900 в минуту. Прокручивание винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего обороты начинают сильно «прыгать». В противном случае, если винт повернуть против часовой стрелки, дроссельная заслонка закроется и обороты упадут. Основная задача регулировочного винта – определить его оптимальное расположение;
• включить «кран качества», добившись от системы 800 об/мин.

Если автолюбитель не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущий прибор изжил себя или потребовалась замена винта «качества», следует учесть одну важную особенность: перед регулировкой устройства винт необходимо закрутить по часовой стрелке до упора, а затем открутить на 3 оборота и только после этого приступать к регулировке.

Важные моменты регулировки

После того, как конструкция найдет оптимальное положение, необходимо нажать на педаль газа: автомобилист должен проверить работоспособность мотора, который будет «поднимать» обороты коленвала без перерыва. При этом не должно быть резкого заклинивания двигателя после отпускания педали. При наличии отрицательных моментов придется заново регулировать карбюратор.

Содержание СО в выхлопных газах силового агрегата также необходимо проверить, по правилам, после таких манипуляций оно должно уменьшиться. При идеальной работе всех компонентов СО должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты свидетельствуют о том, что топливо «уходит» в камеру смешения, минуя систему холостого хода. В этом случае обратите внимание на электромагнитный клапан карбюратора, чтобы закрыть его. Наряду с этим следует измерять диаметр отверстия сопла, который иногда бывает больше требуемого.

Заключение

Приведенные выше рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт узла позволяет сэкономить огромную сумму, но не стоит забывать, что заменяемая деталь должна быть проверена на правильность установки и работоспособность.

За 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, производителем фактически не менялся. Поэтому владельцы стараются модернизировать автомобиль самостоятельно – внедряют различные агрегаты от импортных автомобилей или более технологичных моделей ВАЗ.

Например, многим владельцам не нравится, как работают карбюраторы Озон и Вебер, которые не способны обеспечить приемлемую динамику разгона, равномерный разгон и приемлемый расход топлива. При том, что все это уже есть в Солексе. Именно поэтому большинство автовладельцев стремятся установить на классику лицензионный французский «Солекс».

«Озон» и «Вебер» при определенных дорожных условиях излишне обедняли топливную смесь. Происходило это из-за того, что поплавок двигался в поплавковой камере при входе в поворот или при подъеме на крутую горку. В «Солексе» такого недостатка нет — они снабжены двухсекционными поплавковыми камерами, спаренными поплавками, движущимися в других плоскостях. Устройство Солекс более современное и совершенное.

Какой «Солекс» выбрать

Агрегаты производства завода «Солекс» в Димитровграде отличаются в основном геометрией форсунок. Есть разница в диаметрах диффузоров, а также в размерах и конструкции воздушных жиклеров. Профиль кулачка также отличается.

Однако без каких-либо неприятных последствий и доработок абсолютно любой Солекс из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Моделей и модификаций этих карбюраторов было много – ими устанавливались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что на заднеприводные ВАЗы можно устанавливать абсолютно любой агрегат из названной линейки, без переделок или почти без них.

Результат тюнинга зависит от выбора конкретного «Солекса». Но в любом случае тяга двигателя улучшится, автомобиль получит плавный разгон. Для экономии стоит подобрать на «Таврию» модификацию «Солекс» — это ДААЗ-2181. Если вам нужна повышенная разгонная динамика, то выбирайте ДААЗ-21073. Имеет большие диффузоры. Этот карбюратор создавался для двигателей объемом 1,7, и после установки этого Солекса на классику следует готовиться к большому расходу топлива.

«Солекс» моделей 2108, 21083, 21051-30 считаются автолюбителями золотой серединой. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива по сравнению с Озоном.

Важные мелочи

У всех «Солексов» (кроме 21073) форсунки с очень тонкими отверстиями. Следует отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По этой причине топливные фильтры следует регулярно менять. Для повышения надежности может быть установлен топливный фильтр форсунки. Выйдет чуть дороже, но можно увеличить интервал между ревизиями блока.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут понадобиться дополнительные запчасти. Установка может быть установлена ​​с реконструкцией системы ЭПХ или без нее – останется только неподключенный электромагнитный клапан. Самый простой способ обойтись этой системой. Но специалисты говорят, что хотя ЭПХХ и позволяет добиться 5% экономии топлива, система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не перекрывал подачу топлива в канал холостого хода Солекса (ведь блок ЭПХХ не устанавливается штатно) необходимо вынуть иглу клапана из корпуса. Но проще всего подключить вентиль от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы необходимо заглушить «обратку» заглушкой или подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную пользу

Мало установить Солекс на классику, чтобы ощутить все преимущества, нужно еще и систему зажигания модернизировать. Вместо штатного установлено бесконтактное зажигание. Любой «Солекс» изначально настроен и предназначен для приготовления пищи. Для эффективного его воспламенения необходим более мощный разряд. Контактная система зажигания не может дать такой разряд, а вот бесконтактная вполне. Его катушка может генерировать напряжение до 25 тысяч вольт. Зазор свечи зажигания будет не более 0,8 мм.

Новый или бывший в употреблении?

К классике можно купить новый «Солекс», а можно купить и б/у карбюратор. Во втором случае необходимо провести ревизию – тщательно прочистить каналы, отполировать диффузоры. Также лучше приобрести и заменить форсунки.

Но в то же время не стоит покупать современные изделия — лучше попросить у друзей и знакомых те, что были сделаны в СССР. Современные жиклеры, встречающиеся в ремкомплектах, часто не соответствуют калибровочным размерам.

Для эффективной работы диффузора с его элементов удаляются заусенцы и выступы напильником. Такие дефекты создают завихрения воздуха, а это не лучшим образом сказывается на наполнении цилиндров.

Что может понадобиться

Первым делом необходимо приобрести запчасти, которые потребуются при установке Солекса на модель ВАЗ классика:

• Следует купить тонкие паронитовые прокладки. Но их нужно делать специально для Солекса. Отверстия в прокладке для диффузоров отличаются от Вебера и Озона.
• Вместо двух прокладок можно приобрести одну с двумя отверстиями. Ставится между карбюратором и гетинаксовой прокладкой. Вдобавок возьмите еще один — с овальным отверстием. Он предназначен для установки между коллектором и гетинаксовой прокладкой.
• Также покупают «обратный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопровода под насосом.

Процесс установки

Теперь можно приступать к установке:

• Для защиты коллектора от грязи моторный отсек необходимо тщательно вымыть.
• Затем от штатного карбюратора отсоединяется привод и тросы, а также шланги.
• Для снятия кожуха троса воздушной заслонки скоба снимается с «всасывающей» панели.
• Поверхность коллектора тщательно очищается, наносится герметик.
• После этих операций необходимо установить накладки в виде бутерброда. Сначала кладется тонкий, потом толстый, потом снова тонкий. Цель толстой прокладки — обеспечить теплоизоляцию. А чтобы сделать процесс установки более удобным, карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться впереди автомобиля.
• Монтируется корпус дроссельной заслонки — на ВАЗ-2104 удобнее будет, если он будет со стороны ГБЦ. Звено или «вертолет» иногда разрезают по центру, чтобы он ровно лежал на карбюраторе. А чтобы при нормальной работе клапан не заклинивал на пружине, на штоках установлены пластиковые наконечники.

• Затем протяните трос привода всасывания через крышку головки блока цилиндров и отрегулируйте его до необходимой длины. Регулировка осуществляется изменением длины кожуха. Затем кабель подключается к карбюратору.
• Затем можно установить верхнюю крышку.
• Далее к карбюратору подсоединяется шланг подачи топлива, «обратка» и шланг подогрева. Шланг «обратки» оснащен обратным клапаном. Возвратная пружина цепляется за ось старого коромысла на крышке ГБЦ.

• Теперь электромагнитный клапан должен быть подключен к реле света, плюс.
• Далее устанавливается воздушный фильтр и его крышка.

Все, на этом установка модуля завершена. Но пока рано переходить на эксплуатацию. Карбюратор должен быть правильно отрегулирован. Ниже мы расскажем, как это сделать правильно.

Со штатными форсунками «Солекс» не сможет впечатлить динамикой. В этом случае можно заменить карбюратор на 21073. Установка вполне возможна без изменений, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечить достаточную тягу для разгона. Автомобиль будет очень медленно набирать скорость.

Темп движения значительно улучшится, когда откроется вторая камера. И машина будет прыгать вперед, как коза. Но эффективность использования топлива очень низкая.

Проблема решается подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, можно получить улучшенную интенсивность разгона. Это своеобразный компромисс между экономичностью и динамикой. Оптимально — 115-й топливный жиклер в первой камере. Можно установить и 117.5. Но расход увеличится еще больше. Смесь с этой струей переобогащается, и динамика может ухудшиться.

Жиклеры воздуха первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165. камеры с помощью специальных шаблонов. Оптимальный уровень топлива примерно 23 мм от дна. Что касается смеси, то наилучший результат получается, если винт количества открутить на 2 оборота, а винт качества на 4-4,5 оборота. Однако при установке скорости холостого хода могут быть и другие настройки.

Заключение

Все кто знает как настроить «Озон» смогут решить вопрос как отрегулировать карбюратор «Солекс». А о том, как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с нисходящим потоком (поток сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали газа.

Карбюратор имеет следующие узлы и системы:

• Основные дозирующие системы, их две, для первой и второй камеры соответственно.
• Поплавковая камера оснащена двойным поплавком и сбалансирована, чтобы наклон не мешал работе карбюратора, например, при повороте автомобиля.
• Система всасывания картера.
• Механизм, блокирующий открытие дроссельной заслонки второй камеры.
• Система холостого хода подключена к первой камере.
• Неработающий экономайзер.
• Две системы адаптеров, по одному на каждую камеру.
• Экономайзер режима мощности.
• Ускорительный насос.
• Пусковое устройство.
• Нагревательное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивной нижней является корпус, а верхней — крышка карбюратора. В нижней части карбюратора в каждой из камер установлены поворотные дроссельные заслонки с механическим управлением. В первой камере в верхней части установлена ​​воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон (рычаг воздушной заслонки) и вакуумным стартером.

Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, поступает в поплавковую камеру. Камера состоит из двух секций, сообщающихся друг с другом, поэтому уровень топлива в них одинаков. Двухкомпонентная конструкция снижает влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

По мере заполнения поплавковой камеры поплавок, толкая вверх иглу клапана, перекрывает подачу топлива, тем самым поддерживая постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, а воздух поступает туда через отверстия в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешении топлива и воздуха образуется эмульсия, которая поступает в малый и большой диффузоры карбюратора. Это основная дозирующая система карбюратора.
На разных режимах двигателя в работу включаются определенные системы карбюратора.

Карбюратор рабочий Солекс 21073

При запуске холодного двигателя для обогащения смеси пусковое устройство управляется изнутри автомобиля рукояткой воздушной заслонки. В максимально выдвинутом положении ручка воздушной заслонки через трос привода поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру). При этом дроссельная заслонка первой камеры приоткрывается на величину пускового зазора, который можно регулировать регулировочным винтом открытия дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, соединенной каналом с пространством впускного коллектора, диафрагмы и штока, соединенного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействует на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). Когда рукоятка возвращается в нормальное утопленное положение, начальные зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и в регулировке не нуждаются. Дроссельная заслонка второй камеры через систему рычагов, при расширенном всасывании, перекрывается, поэтому при нажатии на газ вторая камера в работе не участвует для предотвращения отказов двигателя.

Система холостого хода (CXX) предназначена для питания двигателя на минимальных оборотах, предотвращая его остановку при отсутствии нагрузки. Топливо поступает в СХХ через основной топливный жиклер первой камеры, затем жиклер холостого хода, смешивается с воздухом, поступающим через жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха на СХХ обеспечивает стабильный переход в этот режим. Образовавшаяся эмульсия поступает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к выходу холостого воздуха, закрыт винтом качества. Обороты двигателя регулируются так называемым винтом качества, определяющим величину дроссельного зазора камеры номер один на холостом ходу.

При плавном нажатии на педаль газа первая камера переходной системы … Ее дроссельная заслонка частично открывается, из прорези переходной системы, которая расположена над клапаном, начинает поступать дополнительное топливо, обогащая смесь. Система перехода первой камеры не допускает выхода из строя при переходе из режима холостого хода, при трогании автомобиля с места.

Переходная система вторичной камеры устроена аналогично, с той лишь разницей, что она обогащает смесь при переходе от средних к высоким нагрузкам, а выходное отверстие у нее круглое. Эта система помогает избежать аварий при вождении.

При достаточно сильном открытии заслонок режим мощности экономайзер … Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разрежение большое, и диафрагма экономайзера не воздействует на шаровой кран, перекрывающий подачу топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шар клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя основной топливный жиклер, обогащает топливо. смесь.

При работе на максимальной нагрузке двигателю требуется дополнительное топливо. Его подача осуществляется экономостатом и эконостатом непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос другой карбюратор в сборе. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, диафрагмы и распылителя. Кулачок, установленный на валу дроссельной заслонки, при его открытии воздействует на рычаг насоса, а тот на диафрагму, нагнетающую топливо через форсунку в первую камеру карбюратора. Насос имеет два обратных клапана. Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины, отводящей диафрагму, подобно поршню шприца. Клапан закрывается при подаче топлива в распылитель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает поступать, закрывает канал форсунки, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (EPHH)

Система холостого хода упоминалась выше. Карбюратор СХХ 21073 оснащен электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходную систему первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем), для снижения токсичности выхлопные газы и экономия топлива. ЭПХ состоит из концевого выключателя (см. рисунок карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, стопорный винт (винт с номером) с концевым выключателем замыкается на корпус автомобиля. В этом случае на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и работе на холостом ходу электромагнитный клапан получает питание от блока управления. При увеличении частоты вращения коленчатого вала до 2100 об/мин (при нажатии на педаль газа нарушается связь концевого выключателя с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает работать до тех пор, пока концевой выключатель снова не замкнется на массу. При резком закрытии дроссельных заслонок (форсированный холостой ход) замыкается концевой выключатель на корпусе автомобиля и отключается питание электромагнитного клапана, а игла клапана перекрывает подачу топливной смеси.
При снижении частоты вращения коленчатого вала до 1900 об/мин снова включается блок управления и подается напряжение на электромагнитный клапан, открывается топливный жиклер и подается смесь из системы холостого хода.

Этот карбюратор имеет схожую конструкцию со всеми карбюраторами «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но имеет и некоторые отличия. Поскольку он устанавливается на двигатели с большим рабочим объемом, изменились характеристики его систем. Распылитель ускорительного насоса оснащен только одной трубкой, ведущей в первую камеру. Сетчатый фильтр снимается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления рециркуляцией отработавших газов через штуцеры, запрессованные в корпус, которые соединены каналами с пространством первой камеры над и под дроссельной заслонкой.

Из приведенной ниже таблицы вы можете узнать, какие жиклеры стоят на Солекс 21073 1107010.

В том случае, если вы чувствуете, что после небольшой доработки карбюратора ваш ВАЗ 2107 может больше, то эта статья для вас.

Обычная «семерка» комплектуется стандартным карбюратором «Озон»:

Карбюратор в переводе с французского означает «смешение», основная задача карбюратора – приготовить смесь воздуха с бензином в нужной пропорции.

Для этого карбюратор имеет свои устройства, отвечающие за его функции, такие как:

• поддержание постоянного уровня бензина в поплавковой камере;
• система запуска и прогрева двигателя;
• неактивная система;
• ускорительный насос для разгона;
• основная дозирующая система, включающая диффузор, распылитель смеси, воздушные и топливные форсунки;
• экономостат обогащения.

Следует напомнить, что если на вашем ВАЗ 2107 двигатель 2103 или 2106 с вакуумным корректором зажигания, то устанавливается карбюратор 2107 — 1107010-20.

Существует мнение, с которым согласны многие, что карбюратор Озон не подает мощность на двигатель на частотах, превышающих 4,5 тысячи оборотов в минуту. Вся динамика разгона этой зоны у ВАЗ 2107 сведена практически к нулю, и вообще не на каждом двигателе может достигать разрешенного максимума 5500-5600.

На серию после «классики» идет карбюратор «Солекс». Основное его отличие от Озона в наличии экономайзера режимов мощности ЭМИ, который дополнительно обогащает смесь при большой нагрузке, а обедняет на других режимах. В Ozone все режимы обрабатываются одинаково. Либо обогащение смеси, либо обеднение. Но именно потому, что ЭМИ хорош на двигателях до 1,5 л. А на ВАЗ 21074 объемом 1,6 литра будет небольшой, но «удушающий».

Как можно настроить карбюратор ВАЗ 2107 для улучшения тяговых характеристик двигателя?

• Можно снять пружину со вторичной камеры, которая находится внутри привода вакуумной заслонки. Дело в том, что пневматический, «мягкий» привод преобразуется в механический. Тогда при наборе скорости не будет характерного «провала», когда первая камера работает на полную мощность, а вторая не открывается. В результате улучшения динамики расход увеличится в среднем на 0,5 л/100 км. Компромиссное решение — обрезать пружину на 1-2 витка, что все равно сокращает время разгона.

• Вынимаем диффузор из первичной камеры с малой маркировкой 3,5 и меняем на такой же малый, но с маркировкой 4,5. Так как диффузор создает разрежение и разряжает поток воздуха, поток топлива устремляется за ним. Некоторые любители, чтобы получить спортивный стиль вождения и использовать карбюратор «Озон», дополнительно стачивают надфилем кромку диффузора у верхней кромки и стенок под небольшим углом, чтобы поток воздуха дополнительно «закручивался». » для создания равномерного насыщения смеси.
  Но это вандализм, так как при больших скоростях движения смеси возникновение турбулентности «смывает» смесь и вызывает перепад давления. Лучше, как на скоростных самолетах, отполировать диффузоры до зеркального блеска.

• Возможна замена форсунки в ускорительном насосе, с 30 на 40, например на карбюраторе Weber 2103. Это увеличивает ускорение при трогании с места.

• Одной из основных модификаций карбюратора является изменение размера жиклерных отверстий. Внимание! Размеры жиклера указаны для карбюраторов 2107-1107010 и 2107-1107010-20.
• Работаем в первичной камере: ставим основной топливный жиклер на 125, (обычный 112), основной воздушный жиклер на 150 остается.


После этого динамика еще немного улучшилась.

В результате этих замен получаем достаточно хорошую приемистость во второй половине хода педали газа, до 6 тыс. об/мин и более. Расход топлива увеличивается, где-то на 1 – 1,5 т/100 км. Можно использовать это в знакомой ситуации: при затяжном обгоне длинномерного автомобиля появилась встречная полоса; нужно разогнаться, а запаса педали газа как будто недостаточно. Именно тогда нужно использовать более мощный поток настроенных жиклеров, возникает эффект «псевдотурбонаддува».

Теперь при езде по городским дорогам мы получили динамику «девятки», и вам не придется «топить в пол» на светофоре, если вы заметили нервную «крутую тачку» позади себя в зеркало заднего вида. Расход ожидается на уровне 11-11,5 в городских условиях. Неработающие жиклеры мы не трогали, поэтому расход остался прежним. Если к этому добавить грамотную настройку угла опережения зажигания, то ВАЗ 2107 станет очень резвым.

В заключение можно резюмировать достоинства и недостатки старого Озона, вспомним карбюратор Солекс.

• На наш взгляд, именно на «Самаре» присутствует элемент недостаточной надежности данного карбюратора («Солекс»), рывки и «ямы» в работе двигателя,
• некачественный электромагнитный клапан, требующий частого ремонт.
• Для максимального тюнинга «Солекс» вообще требуется расточка второй камеры.
• Озон практически не нужно настраивать чаще, чем раз в год.
• Кроме того, именно «Солекс» изначально был рассчитан на поперечно расположенный двигатель объемом 1,5 литра.
• Установка карбюратора Солекс на ВАЗ 21074, например, способна «задушить» двигатель на высоких оборотах.
• Кроме того, у карбюратора Солекс нет независимой системы холостого хода, а у Озона есть.

Выбор за вами!

Эта статья является частью серии из 9 уроков о 7 карбюраторах. Посмотреть все девять уроков можно по ссылке:

В наличии 21047, двигло 03 1500. Есть карб 2107-1107010. Есть солекс 21073 со всеми приблудами для установки. Стоит ли браться за этот обмен(ы)? Поделитесь опытом кто ставил, какие плюсы и минусы и соответственно возможны траблы. …
Попутный ветер!!!

Лично я думаю особого резона это делать нет, тем более, что ОЗОН менее капризен. Если делать так, то заодно ставить бесконтактное зажигание я так думаю :))

Re: Стоит ли ставить солекс 21073 на классику?
БСЗ стоит. А вот насчет капризности углеводов, слышал, что озон более чувствителен к засорам. Потому что у 73 диаметр сопел гораздо больше, плюс механика на 2-й камере. Так что…. думаю игра может стоить свеч. Может быть?
Попутный ветер!!!

На мой взгляд, больше подвержен засорам…
все тот же Солекс. Зато с СОЛЕКСом лучше разгоняется и меньше жрет. А вот 21073 мне кажется великовата за 1500. Лучше 21083.

Согласен с Леонидом
Что ты хочешь получить?
Динамика? Так бензина просто нужно больше подавать в камеры, следовательно, и расход увеличится.
Стоит ли сейчас выделки для себя
ИМХО — разницы почти нет…
Удачи,
Андрей

Подарки! Так у Озона вроде больше струй…
В общем, если у вас все есть, то ставьте. Я бы обязательно попробовал. Только… правда, 21073 великовата, наверное, для 1,5… Но ничего делать не надо, да, все обратно поставить, а? С энтузиазмом, интересом и любовью к своей машине 🙂

Демон Даровой))) куда пропал, что аськи нет…
Да в том то и дело, что стоит на точно таком же движке. ездун сказал, что расход не слишком большой…потом прочитал, что жара не очень, эээ
что очень важно…главное динамика….Я ради нее готов пожертвовать чем угодно..не пропадай,давай..хоть в аську вылезай…..
Попутного ветра!! !

Аськи как таковой у меня нет… Через сайт… (-)
Via est vita! С самым любимым Сергеем ICQ #9

94

У меня есть такой,
хоть и дорабатывали в одной тюнинговой фирме.
Ускорение значительно улучшилось.
Невооруженным глазом видно, что эластичность увеличилась.
Однако на «верху» все осталось на прежнем уровне.
Расход по городу не превышает 10 л/100 км.
Проблем не было (пока).
Я уже на ней проехал 25 км, дважды менял ВОМ и все.
Я даже холостые ни разу не крутил.
Не жалею потраченных денег.
Все хорошее в жизни либо незаконно, либо аморально, либо чревато ожирением.
—
С уважением, ИГОРЬ для ВАЗ-21065.

Re: Стоит ли ставить солекс 21073 на классику?
У меня тоже такой стоит 2106-1600, разгон лучше, расход такой же.
Субъективно двигателю стало «легче» дышать.
как будто от простуды очистился…
так положил…

Re: Дополнение
И обязательно БКЗ..
Работает 20 минут, а радует годами..

Re: Стоит ли ставить солекс 21073 на классику?
Ставьте однозначно.
Он у меня уже два года. Одни положительные эмоции.
Удачи. Альберт. Ваз-2106 с карбюратором 2109 и БСЗ+ЭПХХ

Плохой холостой ход ВАЗ 2107

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному обслуживанию, автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старшей модели больше 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, носят различный характер, но симптоматично:

• двигатель периодически глохнет;
• не держит стабильную динамику;
• нестабильный холостой ход;
• тяжело заводится;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности появляются по двум причинам: нарушение регулировок или износ деталей.

Обычно выражается в самопроизвольном изменении частоты вращения двигателя. Наблюдается во время движения и на холостом ходу. Наиболее распространенная причина. Если обороты инжекторных агрегатов ВАЗ 2107/2105 работают, то выходит из строя ДМРВ (датчик массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных режимах работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок — оборот увеличился, стих — уменьшился.

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим работы. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя более адекватно, то неисправен ДВР. Ехать так можно, но немного упадет мощность и увеличится расход топлива.

Вышедший из строя ДМРВ ремонту не подлежит, за исключением загрязнения, поэтому можно попробовать почистить.

Алгоритм чистки ДВР ВАЗ2107/2105:

1. Демонтируйте датчик вместе с защитным кожухом.

Регулятор холостого хода на карбюраторе неотъемлемая часть обслуживания карбюратора автомобиля, а вот на инжекторе нам в такой ситуации. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, для чего производится настройка ХХ.

Зачем регулировать обороты холостого хода карбюратора?

Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае называется «качеством») определяются многие характеристики двигателя: стабильность его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться максимально эффективной работы двигателя на ХХ. А это значит, что у него будут стабильные обороты и максимальная мощность при наименьшем расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:

• Двигатель неразумный и довольно большой расход топлива … Эконометрическая стрелка постоянно указывает на не экономичную работу двигателя, и бензин начал заканчиваться довольно быстро.
• … Это означает, что он с трудом набирает нужные обороты, прежде чем водитель включит следующую передачу. Кроме того, может отсутствовать тяга на малых оборотах, двигатель глохнет или есть провалы в педали газа.

Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и т.п.

• Самая главная и весомая причина — мотор не держит обороты холостого хода или держит их нестабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение. В итоге двигатель глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ваз 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо отрегулировать холостой ход. Прежде чем приступить к этой процедуре, необходимо убедиться в исправности систем зажигания, и только после этого можно приступать к регулировке холостого хода.

Обратите внимание, что частота вращения двигателя на холостом ходу зависит от сезона. В летний период она не должна превышать 900, а зимой – 1000 об/мин.

Видео — Простая настройка ХХ своими руками

Так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

Знакомы ли вам, дорогие друзья, ситуация, когда двигатель автомобиля работает нестабильно на холостом ходу? Многие скажут — «Что-то с карбюратором». Я согласен, но что именно? Не буду томить, в большинстве случаев необходимо — выполнить настройку холостого хода. Конечно, если в наличии современный автомобиль, то его владелец обычно дальше салона не заглядывает, другое дело старая добрая «классика». Каждый его владелец старается максимально освоить все устройство агрегата, ведь рассекая просторы России-матушки всякое бывает и нужно быть готовым как теоретически, так и практически.

Настройка карбюратора — дело непростое и, лучше всего, доверьте это профессионалам, но не мне вам рассказывать о русском менталитете. Мы не хотим платить какому-то дяде, когда можем все сделать сами, помучаемся, но делаем! Самостоятельная регулировка холостого хода ВАЗ 2107 позволит сэкономить время и деньги, которые вы тратите в автосервисе. Причем этот навык особенно пригодится в нестандартных ситуациях вдали от дома. Этой публикацией я докажу всем пессимистам, что отрегулировать холостой ход своими руками может каждый.

Предварительная регулировка

Перед тем, как приступить к эксплуатации, необходимо убедиться, что нестабильная работа двигателя вызвана именно неправильно настроенными оборотами холостого хода. Необходимо проверить следующие пункты:

• Засорение форсунок;
• Правильно выставленный угол зажигания;
• Качество бензина;
• Уровень топлива в поплавковой камере;
• Герметичность датчика срабатывания;
• Характеристики свечи накаливания.

Если все указанные пункты в норме, а с машиной ничего не изменилось, то вы были правы, причина в холостом ходу. Однако начинать его регулировку необходимо исключительно при рабочем состоянии описываемых механизмов. Прогрев двигатель до рабочих температур (обратите внимание на воздушную заслонку, она должна быть в открытом положении), можно приступать к процедуре.

Настройка с помощью дополнительных устройств

Закупив мультиметр и газоанализатор, результаты настройки будут аналогичны тем, которые ищут специалисты автосервиса.

1. Отрегулируйте правильный угол зажигания с помощью мультиметра (подключается к катушке распределительного устройства) и закрепите трамблер.
2. Вставьте газоанализатор в выхлопную трубу и заведите автомобиль.
3. Винт количества смеси (обозначен на рисунке цифрой 1), установленный в таком положении, чтобы вращение коленчатого вала находилось в пределах 840-960 об/мин.
4. Смотрим газоанализатор, если значение СО превышено, корректируем качество смеси (цифра 2 на рисунке).
5. После этого вращение коленчатого вала немного уменьшится, повторяем шаг 3.
   Последние пункты повторяем до тех пор, пока значения не станут хоть немного похожими на заводские. Для проверки необходимо несколько раз резко нажать на педаль газа и отпустить ее. При правильной настройке обороты набираются плавно и быстро, а сбрасываются автоматически и без перерывов.

Регулировка без дополнительных приспособлений

Если не удалось найти специальных приспособлений, регулировку можно произвести без газоанализатора, а только с тахометром. Процедура в основном такая же, только винты нужно крутить немного по-другому.

1. Винт количества смеси ставим в положение номинальной частоты вращения коленчатого вала (820/900 об/мин).
2. Мы используем винт качества, чтобы поймать максимальную скорость.
3. Увеличиваем число оборотов коленчатого вала до 950-1035 об/мин (15%) с помощью винта с цифрой.
4. Проверяем винт качества, он должен находиться в положении максимально возможных оборотов для текущего положения винта количества.
5. Повторяем пункты 3 и 4 до тех пор, пока после выполнения третьего пункта регулировка винта качества не приведет только к снижению скорости.
6. Закручиваем винт качества до номинальной скорости.

Правильность выполненной процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не произошло, то скорее всего он приоткрыт. дроссельная заслонка, которая регулируется спорными винтами. Обратите внимание, что в холодную погоду рекомендуется устанавливать обороты холостого хода в пределах 900-1000 об/мин, а в теплое время года — 800-900 об/мин.

Выход

Как вы сами видели, карбюратор штука сложная, но холостые обороты регулировать не надо. Не пытайтесь повторить процедуру, если ваша «семерка» на газу, процесс будет бессмысленным, так как карбюратор не работает с этим видом топлива. Можно попробовать настроить инжектор, но велика вероятность только навредить устройству, так как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры наглядно демонстрируются на видео, где веселый специалист легко и просто находит общий язык с карбюраторщиком. Чего тебе желаю, всего самого наилучшего!

ВАЗ (Lada) 2107 1982 — 2013

ВАЗ 2107 карбюратор. В последнее время машина начала сначала дергаться при езде, потом стала глохнуть. Поменял бензонасос, поставил пекарню, машина все равно глохнет. Заменил сток, старый заработал, тоже самое. Топливный фильтр поставил новый, без изменений, продолжает глохнуть. Накачиваю вручную.

Мне кажется дело все-таки в топливной системе, т. к. при ручной прокачке она заводится сразу, но заметил когда прокачиваю рукой, вроде как бензин уходит в фильтр с воздухом. Может ли быть такое, что где-то воздух срезается и поэтому под нагрузкой насос подсасывает топливо с воздухом и поэтому глохнет?

Вам следует проверить карбюратор. Запустить на несколько минут, заглушить, отсоединить фильтр. И обязательно отсоедините шланг подачи газа. Только после этого аккуратно откручиваем и аккуратно снимаем верхнюю часть карбюратора вверх. Так вы точно будете знать какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров. Не выше и не ниже. По вопросу и по комментариям я понял, что у вас либо бедная пищевая смесь, либо переливы. Нагар на свечах, на изоляторах электродов какого цвета?

Может быть. Машина не новая, вполне возможно, что трасса где-то проржавела. И шланг между магистралью и баком не новый, между помпой и магистралью тоже. Запас. Шток поменять не просто, его тоже надо отрегулировать.

Я это уже сделал. Сегодня днём специально ехал, пока не заглох. Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на форсунках. То есть карбюратор высосал топливо, а новая порция не поступила. Снял шланг, завел двигатель, бензин не пошел. Одну прокладку снял, вроде машина поехала, но провалы все равно чувствуются. Попробую отрегулировать ход. Все заменено, продуто, отрегулировано, к топливной системе претензий быть не должно.

Ремонт карбюратора ВАЗ 2103 своими руками

Подробно: ремонт карбюратора ВАЗ 2103 своими руками от настоящего мастера для сайта ru.icndoit.com/35.

Работа каждого автомобильного двигателя зависит от количества и качества топливно-воздушной смеси, приготовленной специальным устройством, называемым карбюратором. Все карбюраторные системы создают смесь и способствуют ее равномерному распределению по цилиндрам. Существуют различные способы смешивания топлива с воздушным потоком. Например, есть мембранно-игольчатые карбюраторы, а есть поплавковые. Это тип карбюратора семейства ВАЗ, выпускаемый Димитровоградским автоагрегатным заводом (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важный способ поддержания двигателя в рабочем состоянии.

Перед регулировкой карбюратора необходимо знать, какой тип карбюратора установлен на автомобиле. Для этого нужно помнить, что:

• Если у вас стоит вакуумный корректор зажигания, это значит, что у вас установлен последний тип двигателя ВАЗ 2103 или 2106, а модификация карбюратора 2107 1107010-20.

• Если на вашей «семерке» установлен шестиступенчатый двигатель, но нет установленного вакуум-корректора, то перед вами модификация карбюратора 2107-1107010-10.

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, необходимо знать основные признаки его неисправности. Поскольку карбюратор отвечает за разгонную динамику автомобиля, к ним относятся следующие:

• затрудненный запуск двигателя, длительное «чихание»;
• всевозможные «рывки», «рывки», «провалы» при нажатии на педаль газа;
• вялая способность автомобиля разгоняться;
• необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля есть соответствующие «жалобы», приступаем к его настройке.

Видео (нажмите, чтобы воспроизвести).

Внимание! Наиболее грамотный способ – произвести регулировку на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использования ворсистых и шерстяных тканей, а также различных проволок для чистки форсунок.

Как отрегулировать карбюратор самостоятельно на ВАЗ 2107? При снятии крышки карбюратора сначала регулируется поплавковая система, так удобно.

Свободный ход поплавка варьируется в следующих пределах: 6,5 мм с одной стороны и 14 мм с другой. Это можно отрегулировать с помощью тестового шаблона, поставив камеру вертикально. При этом поплавок слегка касается, но не давит на шар клапана.

В том случае, если расстояние меньше 6,5 мм, то необходимо немного отогнуть язычок клапана (иглу), что показано на рисунке буквой «А».

После этого регулируем степень открытия игольчатого клапана, пропускающего бензин в поплавковую камеру. При подъеме поплавка расход топлива уменьшается, при резком нажатии на педаль газа и открытии дроссельной заслонки расход топлива увеличивается и поплавок опускается.

Теперь регулируем отклонение поплавка в другую сторону. Для этого максимально вынимаем его из крышки и проверяем шаблоном, толщина которого 14 мм с определенным допуском.

Если расстояние не совпадает, нужно отогнуть упор кронштейна крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки, свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для поддержания полного расхода топлива.

Настройка карбюратора ВАЗ 2107 своими руками обязательно включает регулировку пускового устройства. Напомним, что он служит для уверенного запуска холодного двигателя. Для этого смесь в два, три раза более насыщена топливом, чем при обычном питании горячего двигателя.

Пусковое устройство карбюраторов семейства 1107010 работает с частотой 1500 об/мин, то есть с рекомендованной производителем частотой холодного пуска.

Если посмотреть на карбюратор сбоку, то хорошо виден канал, по которому подается разрежение из пространства за дросселем за диафрагмой открывателя заслонки:

Если снять карбюратор и посмотреть на него со стороны с обратной стороны виден канал подачи вакуума:

Если разобрать карбюратор, то можно увидеть детали этого диафрагменного пускового устройства:

Ниже вы можете увидеть схематическое изображение триггера карбюратора семейства 1107010:

Поясним механизм действия пускового устройства. Выдергивая «подсос», водитель как бы приводит пусковое устройство во взведенное состояние. При этом:

• Рычаг трехплечий «взводится» тросом против часовой стрелки;
• Уносит телескопическую тягу;
• Тяга, в свою очередь, через рычаг вращает воздушную заслонку.
• Второе плечо рычага давит на ось дроссельной заслонки 1 камеры.
• Заслонка воздушного потока теперь полностью закрыта, дроссельная заслонка 1 камеры приоткрыта для запуска, создавая пусковой зазор

При регулировке пускового устройства своими руками сначала нужно снять карбюратор. Затем:

Поворачиваем рычаг воздушной заслонки, чтобы он закрылся. Теперь устройство взведено.

Теперь нужно перевернуть карбюратор, измерить зазор между краем дроссельной заслонки (1 камера) и ее стенкой. У карбюраторов «семерки» этот зазор составляет 0,85-0,9 мм. Зазор можно измерить щупом:

Чтобы привести его в этот диапазон, изгибают приводной шток на дроссельной заслонке.

После этого устанавливаем зазор «А». Он расположен между стенкой воздуховода и краем воздушной заслонки внизу. Для этого снова закройте заслонку, «взведите» устройство. Для имитации разрежения воздуха мы утопили спусковую тягу:

Теперь стержень протянул стержень по прорези, в результате чего заслонка открывается. Зазор «А» 5-5,4 мм.

Для регулировки этого зазора необходимо отверткой повернуть регулировочный винт, только предварительно сняв с него резьбовую пробку: система зажигания настроена правильно, все провода исправны, двигатель полностью прогрет.

• Закручиваем винт «качества» смеси на максимальную скорость (против часовой стрелки), при этом смесь обогащается топливом;

• Вращая «количество» против часовой стрелки, мы самостоятельно устанавливаем еще более высокую частоту.

• Проводим проверку «на качество»: можно ли добавить больше оборотов.

Смысл этой операции в накрутке «качества» при постоянном «количестве» до 850-900 об/мин.

Оценить обороты можно по электронному тахометру, при умении — на слух, или по тахометру приборной панели.

Следующий шаг регулировка привода воздушной заслонки.

Если положение привода игнорируется, машина может заглохнуть. Для этого потребуется простая шлицевая отвертка и рожковый ключ на 7 мм.

На рисунке показано положение заслонки с утопленным и расширенным «всасыванием».

Для регулировки выполните следующие действия:

• «Всасывание» утоплено;
• Откручиваем винт крепления тяги шлицевой отверткой (пружина толкает вертикально)
• Закручиваем винт;
• Проверка хода заслонки.

Регулируем привод дроссельной заслонки («газ»).

При неправильной настройке этого привода ухудшается динамика разгона и приемистость двигателя. Эта настройка должна выполняться с помощником.

Вам понадобится рожковый ключ на 8, отвертка, фонарик и штангенциркуль.

Полностью «утопим» «подсос», или привод воздушной заслонки.

• Теперь ваш помощник полностью выжимает педаль газа до пола. Это полностью открывает дроссельную заслонку, как показано ниже, для верности можно осветить первую камеру фонариком. После отпускания педали заслонка должна полностью закрыть первую камеру без зазоров.


Для регулировки штангенциркулем измерьте длину стержня, она должна быть ровно 8 см. Вращением наконечников «подгоняем» длину стержня под этот размер, откручивая «стопорные» гайки.

После этого ставим тягу на место и повторяем проверку. Современные удилища часто делают из очень плохого пластика, который дает усадку. Поэтому через недельку-другую проверьте «обкатку» тяги.

Вы можете не знать, как отрегулировать карбюратор ВАЗ 2107, но установить длину тяги сможет каждый.

Мы рассмотрели лишь некоторые из возможностей регулировки карбюратора своими руками. В общем, есть целая профессия «карбюратор», предполагающая полное владение этой нужной и сложной технологией. Описать все нюансы этого процесса в одной статье просто невозможно. Но мы надеемся, что основные принципы были для вас понятны и полезны.

Эта статья является частью серии из 9 уроков о 7 карбюраторах. Все девять уроков по ссылке: https://icndoit.com/35/wp-content/uploads/ext/718/chto-takoe/karbyurator.html

Ваз 2106 синий тюнинг . Ремонт дверных карт видео

Тюнинг автомобиля ВАЗ 2106 своими руками – явление распространенное. На дорогах России и стран СНГ часто можно встретить автомобили с уникальным дизайном. Многие драйвера делают свои собственные переделки. Таким образом, они в полной мере реализуют творческие идеи по улучшению дизайна и ходовых качеств автомобиля.

Проведение тюнинга кузова ВАЗ 2106 включает в себя действия, направленные на улучшение и придание ему спортивности.

Существует три вида тюнинга автомобильной советской классики:

1. Первый направлен на придание автомобилю спортивного вида и увеличение мощности двигателя автомобиля.
2. Второй предполагает тюнинг шестерки «под старину», на машину ставится большое количество хромированных деталей, модель окрашивается в сдержанные тона (часто можно встретить ВАЗ 2106, окрашенную в два цвета).
3. Третий вид тюнинга – это искусственное «состаривание» ВАЗ 2106, или создание «боевой классики».

Водители в этом случае ухудшают внешний вид автомобиля, красят его «под ржавчину» или используют заведомо «гнилые» детали. При такой переделке автомобиля приветствуется только наличие одной целой фары, вмятин, сильной коррозии. При этом улучшаются ходовые качества ВАЗ 2106.

Отдельно стоит выделить тонировку стекол автомобилей. До сравнительно недавнего времени автомобили с «намертво» тонированными передними, боковыми и задними стеклами. В связи с ужесточением правил тонировки автомобилей тюнинг подобного плана на ВАЗ 2106 осуществляется следующим образом: стекла не подкрасить «намертво», но слегка придать им другой оттенок: это могут быть как яркие цвета (желтый, розовый, зеленый, голубой), так и темные (серый или коричневый).

На днище автомобиля установлены светодиоды, имитирующие неоновые огни.

Колесные диски

Колесные штампованные диски, штатно устанавливаемые на ВАЗ 2106, обладают повышенной прочностью. Однако их конструкция не устраивает водителей, занимающихся тюнингом своего автомобиля. Самый бюджетный способ изменить внешний вид дисков – перекрасить. Для этого используются краски ярких тонов и цветов. В зависимости от концепции тюнинга ВАЗ 2106 стандартные штампованные диски могут быть окрашены в ярко-красный, желтый, оранжевый, зеленый или глубокий синий цвет.

Штампованные диски заменены на легкосплавные 15-16 дюймов. Они придают автомобилю спортивный вид, к тому же дополнительные отверстия в таких дисках влияют на охлаждение тормозов автомобиля. К недостаткам можно отнести их высокую стоимость и меньшую, по сравнению со штампованными дисками, прочность.

Для установки дисков большего диаметра на ВАЗ 2106 используйте низкопрофильную резину. При неправильном подборе дисков колесо будет тереться о колесную арку, что приведет к опасным ситуациям, а вся грязь с колес попадет на кузов автомобиля. Чтобы этого избежать и использовать диски больших диаметров, создают сварные конструкции (расширяют колесные арки, делают их более выпуклыми).

Подсветка монтируется с помощью ободков из светодиодных лент, может быть одноцветной (питание на светодиоды подается синхронно с началом зажигания автомобиля) и многоцветной переливающейся (в этом случае блок управления подсветкой монтируется в кабина). Светодиоды также питаются от аккумулятора, но с помощью кнопки управления водитель может менять режимы подсветки обода колеса.

Обвесы

При выполнении спортивного тюнинга ВАЗ 2106 заводские бампера меняются на пластиковые спортивные обвесы. Эти детали продаются в специализированных магазинах автозапчастей. Но некоторые водители, используя стеклопластик, создают обвесы самостоятельно.

Установка и установка обвесов не составляет большого труда, при условии наличия креплений для установки детали на автомобиль. Обвес существенно меняет внешний вид ВАЗ 2106, придавая автомобилю спортивной агрессии и элегантности.

Часто номерной знак впоследствии фиксируется на установленном обвесе. Для освещения в ночное время используются светодиодные ленты.

Фары головного света

Штатные осветительные приборы ВАЗ 2106 светят относительно хорошо, тем не менее, фары автомобиля также проходят тюнинг.

Для тюнинга фар используются специальные ксеноновые или галогенные лампы с отражателями. Передняя оптика оснащена светодиодными дневными ходовыми огнями.

Задние фонари заменены на светодиодные. Они светят ярче, благодаря чему автомобиль виден даже в условиях плохой видимости.

Изменения, вносимые в световые приборы автомобиля, необходимо согласовывать с ГИБДД.

Капот

Тюнинг капота ВАЗ 2106 заключается в улучшении шумоизоляционных свойств детали. Для этого его оклеивают специальными шумоподавляющими материалами и обрабатывают соответствующими растворами.

На вытяжку монтируются дополнительные воздуховоды, которые помимо практической играют еще и эстетическую роль. В некоторых случаях деталь изготавливается специально для тюнингованного ВАЗ 2106 на заказ. На самодельном капоте будут выштамповки, отверстия для дополнительных воздуховодов, улучшенный слой шумоизоляции, аэрография.

Двери

Тюнинг дверей ВАЗ 2106 может быть выполнен простым способом (перекраска и нанесение аэрографических изображений), а может быть и креативным: вместо штатных дверей будут установлены открывающиеся вверх «ламбдвери» .

При тюнинге шестерок на нижнюю часть дверей ставят светодиодные ленты, которые при открытии имитируют неоновую подсветку или проецируют изображение на асфальт.

Покраска кузова

Кузов автомобиля перекрашивается при тюнинге ВАЗ 2106. Стандартный цвет изменен на яркий и запоминающийся оттенок. Часто кузов автомобиля покрывается матовой или глянцевой краской, которая меняет свой оттенок при разном освещении.

Еще одним видом тюнинга, связанным с перекраской автомобиля, является нанесение рисунков аэрографии. Это могут быть как простые изображения в виде надписей, геометрических фигур или полос (как те, что изображены на спортивных автомобилях), так и сложные в виде детализированных изображений людей, животных, объектов стрит-арта.

Некоторые детали кузова оклеены пленкой «под карбон». Такому тюнингу подвергаются двери, крышки капота и багажника, штатные бампера ВАЗ 2106. Пленка не только улучшает дизайн автомобиля, но и защищает наклеенные детали от повреждений или дефектов.

Внешний тюнинг автомобиля будет эффективен только в том случае, если все проводить в меру. Чрезмерно большое количество дополнительных элементов превращает автомобиль в «гирлянду безвкусия».

Салон

Модернизация салона ВАЗ 2106 подразумевает изменение приборной панели (или доработку существующей), переделку внутренней отделки и установку новых сидений на более удобные. Для этого используйте кресла от Форда, Ауди, БМВ и других иномарок.

На приборную панель авто установить светодиодную подсветку, изменить и улучшить техническое оснащение: установить бортовой компьютер, навигатор, полноценную мультимедийную систему (часто это планшетный компьютер, который имеет выход в интернет и подключается к аудиосистеме автомобиля система).

Дизайн сидений и обивка салона должны быть идентичными, иначе дизайн салона машины будет негармоничным.

Шасси

Отделка шасси автомобиля — основной элемент тюнинга советской «автоклассики». В рамках доработки совершенствуется трансмиссия автомобиля, тормозная система автомобиля, сцепление, двигатель и подвеска.

После внесения изменений поведение автомобиля на дороге меняется, что может привести к аварии.

Трансмиссия

При тюнинге шестерки стандартная коробка передач переделывается под спортивную. Для этих целей выполняется изменение передаточных чисел. Модернизированная коробка передач получит более длинные низкие передачи и более короткие высокие передачи. Количество передаточных чисел подбирается индивидуально. Это зависит от манеры и стиля вождения.

При переделке коромысло меняется на короткоходное, рычаг будет «ходить» короче, тем самым увеличивается скорость переключения передач.

Автоматические коробки передач на ВАЗ 2106 практически не устанавливаются. Тем не менее, при наличии желания и соответствующих финансовых возможностей такой тюнинг автомобиля также выполняется.

Сцепление

Доработка системы сцепления машины начинается с проверки хода педали. Она не должна превышать 120-130 миллиметров. Если есть серьезные отклонения от этих цифр, то производится регулировка педали.

Необходимо заменить стандартный ведомый диск, который влияет на плохое сцепление. Такая деталь мешает машине двигаться и плавно трогаться.

Двигатель

На тюнингованном автомобиле улучшают не только внешний вид, но и оптимизируют работу системы зажигания, а также повышают мощность двигателя шестерки. Улучшение характеристик силового агрегата проводится в несколько этапов:

1. Увеличение оборотов за счет установки облегченных клапанов.
2. К ней крепится турбина и соответствующие поршни.
3. Коллекторы установлены.
4. Установлена ​​дополнительная защита двигателя (картера).
5. В некоторых случаях производится замена карбюраторного двигателя на инжекторный.

Тормозная система

Тюнинг тормозной системы советской автомобильной «классики» (в том числе ВАЗ 2106) проводится поэтапно:

1. Штатный главный цилиндр заменяется на деталь большего размера. .. Этот шаг направлен на повышение давления в системе.
2. Вместо штатных передних тормозов установлены новые (подходят детали от ВАЗ 2112).
3. Автомобиль оснащен полным комплектом дисковых тормозов.

Последний этап предполагает установку суппортов от ВАЗ 2112, однако ателье, специализирующиеся на тюнинге автомобилей, устанавливают АТЕ 520142 Power Disk. Такой комплекс можно установить на ВАЗ 2106 без выполнения каких-либо доработок.

При замене тормозов на современные дисковые обращаются к профессионалам. Для такой работы вам понадобится специальное оборудование и соответствующий опыт.

Подвеска

Автотюнинг подвески на ВАЗ 2106 необходим в связи с тем, что штатная слишком мягкая. Он не подходит для спортивной езды. Передняя и задняя подвеска шестерки после тюнинга станут немного жестче. Немного занижая ее, водитель получит управляемое и маневренное транспортное средство. Для улучшения свойств подвески установлены спортивные газомасляные амортизаторы и применен двойной стабилизатор.

Тюнинг ВАЗ 2106 производится своими руками, улучшая внешний вид и характеристики автомобиля. Для некоторых видов работ, таких как установка двойного стабилизатора и изменение типа тормозов, целесообразно обращаться в сервисные центры, где имеется соответствующее оборудование.

Вы можете сделать автомобиль уникальным и эксклюзивным, не обращаясь в специализированные ателье. Тюнинг ВАЗ 2106 своими руками вполне реален, что позволит сэкономить деньги, научиться чему-то новому, превратить привычные формы в шедевр.

Направления в работе

Модернизация автомобиля — тюнинг, делится на 2 раздела или потока в зависимости от спецификации:

• Внешний тюнинг ВАЗ 2106 … Это касается как салона, так и экстерьера. Здесь в меньшей степени придется иметь дело с технологическими узлами.
• Модернизация технических характеристик — улучшение двигателя, выхлопа, топливной системы, подвески. Технический тюнинг ВАЗ своими руками станет полезной и несложной школой модернизации для начинающих.

Тюнинг автомобиля своими руками вполне реально. Для этого вам понадобится желание улучшить свое транспортное средство, инструмент и несколько практических советов, которые помогут вам создать эксклюзивную модель автомобиля.

Тюнинг ваз 2106 своими руками – относительно простой процесс, что обусловлено простотой устройства отечественных автомобилей. Освоить его сможет даже новичок, весьма далекий от модных веяний тюнинга и технических премудростей. При этом тюнинг ВАЗ 2106 всегда вызывает восторг и восхищение окружающих, а владельцу дарится мощь и повышенный уровень комфорта. С чем может быть можно посмотреть на фото тюнинга ВАЗ 2106.

С чего начать?

Не спешите сразу улучшать двигатель, превращая машину в гоночный болид. Начинать тюнинг автомобиля 2106 лучше с простого – делать несложные операции, не требующие больших усилий.

Первым этапом доработки ВАЗ 2106 является замена дисков и резины. Это эффективный метод привлечения внимания. Сегодня на рынке представлен огромный выбор моделей легкосплавных дисков. Но если ничего не подходит, можно заказать эксклюзивный комплект в ателье, но это влетит в копеечку.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и начать тюнинг ВАЗ 2106.

• Не стоит устанавливать на ВАЗ диски диаметром более 14 дюймов, так как больший диаметр будет снизить управляемость автомобиля и, возможно, потребовать ревизии колесных арок;
• Стоит помнить, что легкосплавные диски не так практичны, как железные, легко деформируются от попадания в дыры. Восстановить их форму сложно и дорого. Чтобы обеспечить беспроблемную эксплуатацию, лучше установить кованые диски, но их довольно сложно найти и они несколько дороже легкосплавных;
• Необходимо подобрать правильный профиль резины (высоту шины). Это второе обозначение в типоразмере шин. Например, 185/65 R14. Где обозначение 65 – это высота покрышки. На ВАЗ лучше всего подходят значения в пределах 55–65. Ширина шины соответствует ширине диска.

Тюнинг двигателя 2106

Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобрести оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются вместо штатных узлов и не требуют доработки различные системы двигателя.

Целью модернизации мотора является увеличение его мощности, но при этом увеличивается его технический ресурс, снижается износ. Для этого требуется:

• Установка легких клапанов. Они позволяют увеличить обороты двигателя, а значит и его мощность.
• Установка бронзовых направляющих клапанов. Это нужно делать одновременно с заменой клапанов.
• Маслоуловитель картерных газов – профилактическое мероприятие, позволяющее избежать образования нагара на внутренней поверхности узлов и агрегатов двигателя, что значительно повысит их технический ресурс. Делается из подручных средств
• Установив турбину, она раздвигает скоростной режим автомобиля. При этом штатные поршни необходимо заменить на модифицированные с обозначением «Турбо»
• Замена впускного и выпускного коллекторов повышает КПД двигателя. Выпускной коллектор (паук) может создавать эксклюзивный звук двигателя, он может рычать как спортивный суперкар
• Не лишним будет установить картер — защиту двигателя

Тюнингованные ВАЗ 2106 по набору скорости и ее верхнему пределу не уступают иномаркам премиум-класса, а иногда даже превосходят их.

Тюнинг карбюратора ВАЗ 2106

Карбюратор – узел, регулирующий подачу топлива в двигатель. Он относительно прост с технической точки зрения, поэтому станет действенным помощником в модернизации автомобиля.

Тюнинг карбюратора 2106 осуществляется несколькими способами:

• Снятие пружины с привода дроссельной заслонки первичной камеры. Эта процедура занимает не более 10 минут, но дает прибавку мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительно
• Замена диффузора и распылителя. Стандартный диффузор с обозначением 3.5 заменяется аналогичной запчастью только с обозначением 4.5. Аналогичную операцию проводят с распылителем. Здесь 30-й меняется на 40-й
• Увеличение жиклеров — этот способ использовать не рекомендуется, так как резко возрастает расход топлива

Тюнинг подвески ВАЗ 2106

После увеличения мощности двигателя, для улучшения управляемости автомобиля и из соображений безопасности тюнинг подвески 2106 просто жизненно необходим.
Тюнинг подвески ВАЗ 2106 своими руками вполне реально и для этого потребуется:

Читайте также: Что такое разварки и для чего они нужны

Для проведения всех вышеперечисленных операций вам понадобится обычный слесарь инструмент, подъемник, эстакада, смотровая яма. Пневматический инструмент значительно ускорит процесс.

Тюнинг салона ваз 2106 своими руками

Модификация автомобиля была бы неполной без переделки внутреннего пространства. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:

• Повышение уровня шумоизоляции. Устанавливается под кожу. Вместе с этим можно изменить и сам скин. Для этого продаются комплекты материалов и инструментов для самостоятельной работы над оформлением внутреннего пространства. Дополнительно салон можно украсить специальными элементами — вставками
• Стильные подлокотники повышают комфорт
• Замена стандартного руля на усовершенствованную модификацию делает управление более комфортным (но не во всех случаях) и дополняет интерьер стильным видом
• Замена сиденья. Более дешевый вариант — купить чехлы, их производство также можно заказать
• Неотъемлемым атрибутом тюнинга салона является замена ковров
• Стильная ручка КПП — приятное дополнение к новому интерьеру.

При модернизации интерьера нужно помнить о стиле, не нужно делать нагромождение «наворотов», все должно гармонично сочетаться и составлять единую композицию, где один элемент дополняет другой. Это касается как форм, так и цветов.

Тюнинг приборной панели ваз 2106

Опыт модернизации салона будет неполным, если оставить старую приборную панель и сами приборы. В первую очередь необходимо провести тюнинг торпеды ВАЗ 2106. Это можно сделать двумя способами:

• Установка нового
• Изменение стандартной конфигурации с использованием строительной пены, наждачной бумаги и полиэфирной смолы

Первый вариант намного лучше с точки зрения экономии времени, а второй экономит деньги.

Полезный совет

При установке торпеды особое внимание следует уделить уплотнителю во избежание скрипов и потрескиваний, которые очень раздражают и свидетельствуют о низком качестве сборки.

Что касается устройств, то им можно придать стильный вид с помощью светодиодных прокладок и глубоких колодцев. Но последнее потребует конструктивной переделки торпеды. Тюнинг устройств ВАЗ 2106 – один из самых кропотливых и трудоемких процессов, требующий от мастера выдержки и терпения.

После многолетней службы автомобиля перед его владельцем встает вопрос обновления и ремонта автомобиля. Реставрация автомобиля может заключаться как в капитальном ремонте двигателя, так и в внешнем тюнинге и, конечно же, полной реконструкции салона. О последнем типе работы мы и хотим поговорить в этой статье.

«Шестёрка»: тюнинг

Не стоит опасаться, что работы по капитальному ремонту салона смогут изменить некоторые характеристики автомобиля, ведь такое улучшение не повлияет на характеристики автомобиля, но , наоборот, улучшит его. Да и водителю будет гораздо комфортнее и приятнее управлять своим «железным конем» с новым и модернизированным салоном.

Большинство работ по восстановлению салона автомобиля можно провести самостоятельно в домашних условиях и лишь некоторые из них могут потребовать вмешательства специалистов в мастерских.

Перед началом реконструкции следует досконально изучить «поле» деятельности и составить список необходимых деталей и материалов на ВАЗ-2106. Тюнинг салона не должен начинаться с бездумных покупок различных вещей, которые потом могут оказаться либо ненужными, либо вообще не подходящими для автомобиля. После тщательного осмотра и составления списка всего необходимого можно приступать к работе самостоятельно.

Однако прежде чем описывать действия по обновлению внутреннего пространства, следует ознакомиться с некоторыми параметрами автомобиля.

ВАЗ-2106: технические характеристики

Данный автомобиль и его модификации представляют собой пятиместный легковой автомобиль с задними ведущими колесами. Кузов выполнен цельнометаллическим методом сварки.

Двигатель автомобиля четырехцилиндровый бензиновый, объемом 1,5 или 1,6 литра и мощностью до 75 л.с.

ВАЗ-2106 оснащаются 4-ступенчатой ​​механической коробкой передач, а модифицированные модели — 5-ступенчатой.

Автомобиль массой около 1050 кг может перевозить максимальный вес — 1,5 тонны. Дорожный просвет автомобиля составляет 175 мм.

ВАЗ-2106 разгоняется до 100 км/ч за 16-19 секунд в зависимости от загрузки автомобиля. Максимальная скорость – 150 км/ч. Расход топлива при экономичной езде 7,5 литров, в остальных случаях 10 литров.

Для тюнинга ВАЗ-2106 характеристики, описанные выше, очень важны, так как позволяют правильно подобрать детали и материалы для работы, знать, что можно менять, а что нельзя.

Первые шаги по модернизации

Тюнинг салона ВАЗ-2106 своими руками можно начать с установки электростеклоподъемников на окна. Процесс этот довольно трудоемкий и хлопотный. Большинство автолюбителей выбирают механические подъемники, поскольку они просты в установке и эксплуатации. Но если вы хотите иметь электронный механизм управления стеклоподъемниками боковых дверей, это можно сделать, проведя специальные работы. Еще несколько лет назад такое устройство было роскошью для автомобиля, а сейчас установить его в свою машину может каждый водитель. автомобиль.

Электростеклоподъемники пассажирского салона бывают нескольких типов. Первую группу возглавляет кабельное устройство, отличающееся медленным режимом работы. Он получил широкое распространение благодаря недорогой цене, а также простоте замены вышедшего из строя мотора.

Вторая группа — шарнирные подъемники. Они заметны в скорости, мощности и низком уровне шума. Такие механизмы хороши в зимний период, когда окна замерзают и их трудно открыть.

Последняя группа представляет собой стеллажную конструкцию. Он слабее всех вышеперечисленных и требует особого ухода.

С чего начать?

Для автомобиля ВАЗ-2106 тюнинг салона начинается с подготовки. Прежде всего, полностью отключите питание машины. При желании можно не выключать полностью, а отключить подсветку и прикуриватель от электропитания. Далее аккуратно снимается обшивка двери.

После этого можно приступать к установке стеклоподъемников, демонтируя старый механизм. Для облегчения доступа к основной конструкции необходимо зафиксировать стекло в поднятом положении. Опору для стекла можно сделать с помощью обычной отвертки. Затем откручиваются все болты, которые есть в подъемной системе, убедившись, что сняты все компоненты, такие как гайки, кронштейны, болты и перемычки. В противном случае они могут мешать снятию и установке стекла.

Приборная панель

Автомобиль «шестерка», тюнинг которого можно сделать самостоятельно, может преобразиться до неузнаваемости. Например, если вы покупаете новую приборную панель.

Впрочем, зачем тратить деньги, и немалые, когда можно своими руками создать такое панно, которое будет намного экономичнее и увлекательнее?

Чтобы изменить внешний вид панели, вы можете украсить ее некоторыми другими устройствами. Например, хорошо будет смотреться светодиодная лента. И тут включается фантазия. Чтобы приобрести различные комплектующие, вы можете отправиться в магазин или заказать какой-нибудь эксклюзив онлайн.

Вы можете полностью поменять панель ВАЗ-2106 на новую, аккуратно и аккуратно демонтировав старую. При этом необходимо следить за тем, чтобы механизмы, которые к нему крепятся, не были повреждены. Можно просто добавить подсветку панели. Некоторые специалисты, чтобы свет был не направленным, а рассеянным, рекомендуют капать на диоды прозрачным клеем. Тогда свет будет более приглушенным и мягким.

Если человек хочет полностью изменить внешний вид панели и поставить что-то другое, то он должен хорошо обдумать все нюансы такого действия. Для начала следует решить для себя, чего именно не хватает на панели, что хотелось бы добавить, какие индикаторы и приборы установить. Каждая будущая кнопка и рычаг должны быть тщательно рассчитаны, так как потом снять панель и переоборудовать все очень проблематично, хлопотно и долго.

Приборная панель своими руками

Реконструкция ВАЗ-2106 (включая тюнинг салона) может быть проведена своими силами в гараже или возле дома на открытом воздухе. Например, сделать белые циферблаты своими руками совсем несложно. Найдите понравившуюся модель и перепечатайте ее на бумаге. Указатели можно покрасить в темный тон лаком или краской, а в необходимых местах сделать отверстия. Сама панель может быть обтянута кожзаменителем. Для этого в первую очередь зачищают, обезжиривают старую поверхность, а затем наносят специальный клей и укладывают материал. Затем дайте время высохнуть.

В конце процедуры обрезаются края оставшегося заменителя. Таким же образом можно обновить весь салон автомобиля.

Прочие работы по улучшению дизайна салона

Следующим шагом в модернизации вашего автомобиля будет повышение шумоизоляции. К сожалению, полностью искоренить проблему дребезжания и грохота невозможно, но уменьшить силу звуков можно. Для решения этой проблемы взят и проклеен по всему салону шумо- и виброизоляционный материал толщиной 8 мм. Также заменен весь ковер в машине.

Для автомобиля ВАЗ-2106 тюнинг салона можно продолжить установкой электростеклоподъемников, как описано выше, и заменой устаревших ремней безопасности. Для этого некоторые устанавливают инерционные ремни от «пятерки», что удобнее и практичнее.

Потом можно установить новый руль, спортивный вид. Он имеет меньший размер, чем «родной», и намного удобнее в обхвате.

Многие специалисты также советуют менять освещение в салоне. Для этого можно использовать плафоны от ВАЗ-2109..

Также можно убрать старые стулья и поставить новые. В автомобиле ВАЗ-2106 сиденья считаются пережитком, поэтому их лучше заменить на новые кресла спортивного дизайна.

Тонированное стекло (лобовое) ВАЗ-2106 тоже хорошо смотрится, что добавляет ему стиля и практичности.

Многие профессионалы, которые регулярно модернизируют свои и чужие автомобили, советуют обратить внимание на систему отопления в процессе реконструкции. Штатная приборная панель имеет всего два дефлектора, что очень мало для автомобиля, и даже в сырую и прохладную погоду постоянно запотевают стекла. Некоторые умельцы вырезают в панелях дополнительные щели и проводят воздуховоды к боковым окнам. Те, у кого есть деньги, часто устанавливают торпеды от других моделей автомобилей. Оба способа не очень хороши, так как при прохождении техосмотра могут возникнуть вопросы у проверяющих органов.

Специалисты также советуют снять штатные часы с панели и установить вместо них амперметр от УАЗа, который отлично подойдет для ВАЗа. Подсоедините его к проводам освещения бардачка.

Хорошим вариантом тюнинга будет установка оборудования подогрева двигателя и автономного обогрева салона. Это позволит вам заниматься своими делами или работать уже через пару минут после запуска автомобиля без длительного прогрева.

При замене передних сидений в автомобиле желательно ставить новые от ВАЗ-2107, но обязательно с чехлом, имеющим функции подогрева, вентиляции, массажа, а также с боковой поддержкой. Такая замена позволит водителю и пассажиру чувствовать себя в дороге комфортнее и удобнее.

Стоимость автомобиля после тюнинга

Теперь автомобиль можно купить только в б/у состоянии, так как он больше не выпускается. Стоит от 60-90 тысяч рублей, иногда до 100 тысяч, в зависимости от наличия капитального ремонта и сохранности. Однако если автомобиль прошел внешнюю и внутреннюю модернизацию, то его стоимость может быть как минимум процентов на двадцать больше. Например, автомобиль ВАЗ-2106, цена которого в среднем составляет 70 тысяч рублей, после тюнинга может стоить 100-110 тысяч. Все зависит от того, насколько обновлена ​​машина.

Итог

В заключение хочу добавить, что тюнинг любого автомобиля — дело хорошее и для пассажиров, и для водителя. Это как ремонт в квартире. В ней что-то ломается, то приходится заменять технику или вещь, а бывает так, что хочется сменить обстановку, обновить стены, потолок и пол, обставить квартиру новой мебелью и так далее.

В этом нет ничего удивительного, так как человек не может долго находиться в одном и том же окружении, ему нужны какие-то изменения и нововведения, пусть самые незначительные.

Это относится и к машине. Пусть кто-то из них занимается коммерческим тюнингом ВАЗ-2106. Цена его, конечно, от этого повышается. Однако большинство людей, занимающихся апгрейдом своего автомобиля, просто хотят сменить надоевшую обстановку, как-то выделиться из массы автомобилистов, подчеркнуть особенности своего автомобиля и получить удовольствие от новинок. Кроме того, многие люди испытывают настоящее удовольствие от результата, полученного ценой собственных усилий. Ведь эта работа сродни творчеству. Обновленный салон автомобиля доставит массу положительных эмоций. Как приятно потом ловить восхищенные взгляды и восклицания пассажиров или прохожих!

После реставрационных работ «шестерка», тюнинг салона которой мы описали, внутри выглядит очень уютно, презентабельно и оригинально. Поэтому поездка на таком автомобиле доставит массу удовольствия.

Сегодня на дорогах много автомобилей отечественного производства с уникальным тюнингом. Хотя найдутся автолюбители, которые скажут, что это все лишнее, и что тюнинг оправдан только на ралли и выставках. Настоящие фанаты своего автомобиля улучшают его для души, для себя, чтобы он был комфортным во всех отношениях.

Тюнинг ВАЗ 2106

В интернете можно найти множество фото и видео, где мастера и тюнинговые компании демонстрируют настоящие шедевры. Даже заядлому автолюбителю иногда не всегда удается разглядеть в тюнингованной машине черты знакомой «шестерки», как ее все привыкли называть.

Бывают нескольких видов:

• технический;
• внешний;
• тюнинг салон.

О них мы и поговорим подробнее.

Технический тюнинг ВАЗ 2106

Тюнинг и доработка двигателя на ВАЗ 2106

Именно он является «сердцем машины» и начинается с технического тюнинга. Мотор отлично выдерживает большие нагрузки и долгий срок службы . Специалисты по тюнингу, благодаря небольшим доработкам и тюнингу двигателя, увеличивают его мощность.

Двигатель «шестерка» с двумя карбюраторами

Способ первый — доводка:

• подгонка и шлифовка выпускного и впускного коллектора;
• регулировка облегчения и веса всех поршней, шатунов и коленчатого вала;
• Доработка системы зажигания и питания двигателя.

Способ второй — тюнинг карбюратора:

• Снимаем пружину вакуумного привода в дроссельной заслонке первичной камеры. За счет этого увеличится динамика «шестерки», но при этом увеличится расход бензина на 0,5 литра;
• Заменяем на механический вакуумный привод дроссельной заслонки в первичной камере. Вы можете использовать пружину, которую мы сняли с вакуумного привода. За счет этого машина станет более плавно разгоняться и улучшится динамика. При этом расход топлива не увеличится;
• заменить диффузор первичной камеры с маркировкой 4,5 вместо 3,5. И заодно заменить для ускорения на более крупный (от 30 до 40) помповый спрей. Расход топлива останется прежним;

Также следует отметить, что капитальный ремонт двигателя ВАЗ 2106 может существенно изменить поведение автомобиля на дороге, причем зачастую в ущерб безопасности.

Тюнинг подвески ВАЗ 2106

Для спортивной езды заводская «шестерка» подвеска не подходит из-за чрезмерной мягкости. То же самое можно сказать почти обо всех ВАЗах, которые даже не станут исключением, что также требует серьезной работы над подвеской.

Благодаря улучшенной подвеске автомобиль станет немного жестче и его можно будет опустить ниже. Все это отлично скажется на управляемости и маневренности автомобиля.

Что можно улучшить:

• перебрать всю подвеску автомобиля;
• установить спортивные амортизаторы, лучше всего газомасляные;
• используйте двойной стабилизатор.

В последнем случае потребуется помощь квалифицированных специалистов, т.к. это требует достаточных знаний в области инженерных технологий.

Тюнинг тормозной системы на ВАЗ 2106

После тюнинга двигателя и подвески переходим к тормозной системе «Шестерок».

Процесс по этапам:

• Заменяем главный заводской цилиндр на больший. Это повысит давление в системе;
• улучшение передних тормозов. Лучше всего для этого подходит комплект от ВАЗ 2112, который прекрасно заменяет старые передние тормоза;
• установка полного комплекта дисковых тормозов.

Для этого потребуются суппорта ВАЗ 2112, но тюнингованные магазины предпочитают устанавливать Power Disk АТЕ 520142. Последние имеют на поверхности эллипсоидальные бороздки и поэтому называются вентилируемыми. Такой комплект без доработки ступицы идеален для ВАЗ 2106.

Для замены задних тормозов на современных дисководах лучше обратиться в профессиональный автосервис. Для этого нужны станки и специальные инструменты.

Тюнинг и доработка сцепления ВАЗ 2106

После первых трех этапов приступаем к доработке сцепления ВАЗ 2106. Этот механизм предназначен для плавного соединения трансмиссии с коленчатым валом автомобиля в процессе движения и переключения передач.

Необходимо проверить ход педали сцепления, чтобы он не превышал 120-130 мм, иначе потребуется регулировка. Но часто ведомый диск может потребовать замены из-за плохого состояния сцепления, что негативно сказывается на плавности и трогании с места ВАЗ 2106. спортивный один. Он будет отличаться от классического передаточными числами. Спортивная коробка имеет более длинные низшие передачи и более короткие высшие передачи. Передаточные числа выбираются в зависимости от стиля вождения.

В КПП еще надо будет заменить коромысло на короткоходное. В этом случае уменьшится ход рычага, и, как следствие, передачи будут переключаться быстрее.

Автоматические коробки передач на ВАЗ 2106 практически не используются. Но при желании и финансовых возможностях можно произвести любую модернизацию в машине.

Внешний тюнинг ВАЗ 2106

Задние фонари можно заменить на светодиоды, с более выразительной оптикой и ярким освещением. Это не только улучшит внешний вид автомобиля, но и защитит вас в дороге, особенно такие фары эффективны при плохой видимости: туман, дождь, снег.

Обвесы на ВАЗ 2106

Здесь уже можно пофантазировать и придумать индивидуальный стиль для ВАЗ 2106. Заменив боковые юбки, задний и передний бампера, вы сделаете свой автомобиль более привлекательным. Также этот вид тюнинга является наименее затратным по финансам и времени.

Диски на ВАЗ

Это один из важных элементов внешнего тюнинга, когда классические диски заменяются стильными литыми дисками. Благодаря этому ваш ВАЗ 2106 будет выглядеть как новый.

Помимо уникального стиля, смена дисков улучшит динамику автомобиля:

• легкосплавные диски намного легче стальных, а значит снизится нагрузка на подвеску;
• легкосплавные диски отлично охлаждают.

Для этого в некоторых моделях легкосплавных дисков предусмотрены дополнительные вентиляционные отверстия, через которые происходит улучшенное охлаждение тормозов.

Диаметр диска можно увеличить за счет использования низкопрофильной резины.

В этом случае мы получаем лучшую маневренность, машина будет лучше входить и выходить из поворотов.

При нарушении этих параметров колесо может выпирать за арку, либо при малейших неровностях дороги будет ударяться об нее. Грязь из-под колес будет распыляться на кузов автомобиля.

Также есть легкосплавные и кованые диски. Первые значительно дороже литых и прочнее за счет ковки. Кованые диски весят на 30% меньше литых. На ВАЗ 2106 также можно подобрать легкосплавные, и их цена остается доступной.

Глушитель на шестерку

Каждый из автолюбителей слышал «рев», когда мимо проезжала тюнингованная машина. Так издает прямоточный глушитель, который увеличивает мощность автомобиля на 10-15%, но значительно снижает шумоглушение выхлопной системы.

Это можно легко сделать дома. Также есть роскошные хромированные выхлопные системы на две выпускные трубы. Они отлично смотрятся снаружи.

Тюнинг кузова ВАЗ 2106

Используя современные цвета перламутровой краски или цвета металлик, можно полностью изменить внешний вид «шестерки». Вместе с кузовом сегодня красят колесные диски и классические бампера, и даже часть оптики.

Некоторые элементы можно обернуть карбоновой пленкой, например: капот, крыша, внешний вид зеркал или диски. Некоторые автовладельцы покрывают карбоновой пленкой весь кузов автомобиля. Он намного прочнее лакокрасочного покрытия и отлично защищает кузов от механических повреждений и агрессивных сред.

Интерьер классической «шестерки» можно полностью изменить до неузнаваемости. Поставьте сиденья иностранного производства, например, от BMW или Mercedes. Установить более функциональную торпеду или обшить старой кожей. Будет очень похоже, только в шестерке будет чуть удобнее, так как чуть больше.

Обтянуть дверные карты кожей и вставить подсветку. Вместо стандартных приборов поставили спортивные со светодиодной подсветкой, цифровым дисплеем и яркими цветами. Установите бортовой компьютер или мультимедийную сенсорную систему на центральную консоль.

Некоторые элементы салона автомобиля могут быть отделаны пленкой под карбон любого цвета, кожей и т.д. Обилие предложений по тюнингу салона открывает перед автомобилистами неограниченные возможности.

Меломаны предпочитают устанавливать дорогую качественную акустику с усилителем и сабвуфером, что позволит наслаждаться музыкой.

Идеальный вариант тюнинга салона – использование светодиодной подсветки в порогах, под ногами, на задней полке или в потолке. Это значительно украсит общий вид автомобиля, а также создаст комфорт водителю и пассажирам.

Туниг ВАЗ 2106 зависит только от вашей фантазии, желания и финансовых возможностей.

ВАЗ 2106 тюнинг фото самых популярных моделей «шестерки» вы можете посмотреть в этом видео:

Бывают и такие тюнинговые ВАЗы.

Качественные запчасти для спортивного тюнинга на ваза 2106

Наш сайт тюнинг-магазина специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок. У нас вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2106.

ВАЗ 2106 (в простонародье «шестерка») — по сути этот автомобиль является модернизацией ВАЗ 2103, который также производится на Волжском автозаводе завод… «Шестерка» выпускалась с 1976 по 2006 год и с конвейера сошло более 4,3 млн автомобилей. Обычно 2106 оснащалась 4-х или 5-ти ступенчатой ​​механической коробкой передач и двигателями ВАЗ-2106, ВАЗ-2103, ВАЗ-21011.

Тюнинг салона и экстерьера

К сожалению, до наших дней дошло не так много автомобилей этой модели. Однако тюнинговать его будет еще интереснее и с таким автомобилем вы станете индивидуальнее. Наш магазин всегда поможет подобрать качественные детали для тюнинга вашей классики. Для внешнего тюнинга различные накладки, спойлеры, оптика, юбки, бампера и многое другое. Для тюнинга салона автомобиля мы можем предложить спортивные рули, нестандартную приборную панель, насадки ручки КПП, ковши и т.д.

Запчасти для комплексного тюнинга

Не забывайте о тюнинге таких деталей автомобиля, как двигатель, трансмиссия, подвеска, тормоза, выхлоп, топливная система, турбокомпоненты и другие. Для ВАЗ 2102 всегда в наличии амортизаторы, пружины и комплекты подвески, собранные от проверенных, надежных производителей. Советуем заменить некоторые стандартные запчасти на облегченные. Специалисты нашей компании подходят к каждому клиенту индивидуально, полностью учитывая его пожелания и предложения.

ВАЗ 2106 бежевый тюнинг. Видео ремонта дверных карт

Сделать автомобиль уникальным, можно не обращаясь в специализированное ателье. Тюнинг ВАЗ 2106 своими руками вполне реален, что позволит сэкономить деньги, узнать что-то новое, превратить привычные формы в шедевр.

Направления в работе

Модернизация автомобиля — тюнинг, делится на 2 раздела или потока в зависимости от спецификации:

• Внешний тюнинг ВАЗ 2106 . Это касается как интерьера, так и экстерьера. В меньшей степени придется столкнуться с технологическими узлами.
• Модернизация технических характеристик — Улучшение двигателя, выхлопа, топливной системы, подвески. Технический тюнинг ВАЗ своими руками Будет полезной и простой школой модернизации для начинающих.

Тюнинг автомобилей своими руками вполне реально. Для этого вам понадобится желание улучшить свое транспортное средство, инструмент и несколько делометрических подсказок, которые помогут создать эксклюзивную модель машины.

Тюнинг своими руками ваз 2106 относительно несложный процесс, что обусловлено простотой устройства отечественных автомобилей. Это может быть даже новичок, очень далекий от модных веяний тюнинга и технических премудростей. При этом тюнинг ВАЗ 2106 всегда вызывает восторг и восхищение окружающих, а владельца дарит мощность и повышенный уровень комфорта. С чем это может получиться можно посмотреть на фото Тюнинг ВАЗ 2106.

С чего начать?

Не стоит сразу бросаться улучшать двигатель, превращая машину в гоночный болид. Тюнинг Авто ВАЗ 2106 Начать лучше с простого — производить простые операции, не требующие больших усилий.

Первым этапом доработки ВАЗ 2106 является замена дисков и резины. Это эффективный способ привлечь внимание. Сегодня на рынке представлен огромный выбор моделей легкосплавных дисков. Но если ничего не подходит можно заказать в ателье изготовление эксклюзивного комплекта, но это в копеечку влетит.
Необходимо придерживаться нескольких рекомендаций, чтобы сделать первый шаг и приступить к тюнингу ВАЗ 2106.

• Не устанавливайте на ВАЗ диски диаметром более 14 дюймов, так как больший диаметр снизит управляемость автомобиля и может потребоваться доработка колесных арок;
• Стоит помнить, что легкосплавные диски не так практичны, как железные, легко деформируются от попаданий на ямы. Восстановить их форму сложно и дорого. Для безпроблемной эксплуатации лучше поставить кованые диски, но их довольно сложно найти и они стоят несколько больше, чем литые;
• Необходимо правильно подобрать профиль резины (высоту шины). Это второе обозначение в размерной маркировке шин. Например, 185/65 R14. Где обозначение 65 и это высота покрышки. ВАЗ лучше всего подходит в диапазоне 55-65. Ширина покрышки подбирается по ширине диска.

Модернизировать силовые агрегаты ВАЗ не очень сложно, с технологической точки зрения, если приобрести оригинальные запчасти для тюнинга ВАЗ 2106. Они просто устанавливаются вместо штатных комплектующих и не требуют доработки различные системы двигателя.

Целью модернизации мотора является увеличение его мощности, но при этом увеличивается его технический ресурс, уменьшается износ. Для этого вам необходимо:

• Установка облегченной арматуры. Они позволяют увеличить редуктор двигателя, а соответственно его мощность
• Установка бронзовых направляющих клапанов. Это должно быть сделано одновременно с заменой клапанов
• Картер маслосборник газов — это средство профилактики, которое позволит избежать попадания на внутреннюю поверхность узлов и агрегатов двигателя, что значительно повысит их технический ресурс. Состоит из лечебных средств
• Установка турбины, она перемещает ограничение скорости автомобиля. При этом необходимо заменить штатные поршни на модифицированные с обозначением «Турбо»
.
• Замена впускного и выпускного коллектора способствует увеличению мощности двигателя. С помощью выпускного коллектора (паука) можно создать эксклюзивный звук двигателя, он может рычать как спортивный суперкар
• Не чрезмерная установка картера — защита двигателя

Тюнинг ВАЗ 2106 по набору скорости и ее верхнему пределу не уступают иномаркам премиум-класса, а иногда и превосходят их.

Карбюратор — узел, регулирующий подачу топлива в двигатель. Он относительно прост, с технической точки зрения, поэтому станет действенным помощником в модернизации автомобиля.

Тюнинг карбюратора 2106 осуществляется несколькими способами:

• Снятие пружины с привода дроссельной заслонки первичной камеры. Эта процедура занимает не более 10 минут, но дает прибавку мощности. Из побочных эффектов можно отметить увеличение расхода топлива, но незначительное
• Замена диффузора и распылителя. Стандартный диффузор с обозначением 3.5 заменяется аналогичной запчастью с обозначением 4.5. Аналогичную операцию проводят с распылителем. Здесь 30-й меняется на 40-й
• Увеличенные автобусы — этот метод применять не рекомендуется, так как резко возрастает расход топлива

После увеличения мощности двигателя, для улучшения характеристик автомобиля и в целях безопасности производить тюнинговые подвески 2106 просто жизненно необходимо.
Тюнинг подвески ВАЗ 2106 своими руками произвести вполне реально и для этого потребуется:

• Замена амортизаторов. Целесообразна установка спортивных, жестких, двухсекционных модификаций
• Замена поперечных стабилизаторов. Необходимо улучшить скоростное маневрирование
• Петли дозревания полного ряда заменены на сферические, изготовленные из стали. Повышение надежности соединений, управляемости и комфорта вождения
• Замена тормозных дисков на спорт. Повышает уровень безопасности
• Установка блокировки дифференциала. Это необходимо для повышения проходимости автомобиля.

Для осуществления всех вышеперечисленных операций вам понадобится обычный слесарь, подъемник, лебедка, смотровая яма. Пневматический инструмент значительно ускорит процесс.

Модификация автомобиля будет неполной без обработки внутреннего пространства. Тюнинг салона ВАЗ 2106 состоит из следующих этапов:

• Повышение шумоизоляции. Устанавливается под обшивку. Вместе с этим можно изменить и сам скин. Для этого продаются наборы материалов и инструментов для самостоятельной работы по оформлению внутреннего пространства. Дополнительно салон можно украсить специальными элементами — вставками
• Установка стильных подлокотников повышает уровень комфорта
• Замена стандартного руля на усовершенствованную модификацию делает управление более комфортным (но не во всех случаях), и дополняет интерьер салона стильным видом
• Замена сиденья. Более дешевый вариант – приобрести чехлы, их изготовление также можно заказать
• Неотъемлемым атрибутом салона тюнинга является замена ковриков
• Хорошим дополнением нового интерьера станет стильная ручка коробки передач

При модернизации салона необходимо помнить о стиле, не нужно делать струю из «лучей», все должно гармонично сочетаться и образовывать единую композицию, где один элемент является дополнением Другой. Это касается как форм, так и цветов.

Впечатления от модернизации салона будут неполными, если оставить старую приборную панель и сами приборы. В первую очередь необходимо произвести тюнинг торпеды ВАЗ 2106. Сделать это можно двумя способами:

• Установка Новый
• Изменение конфигурации стандартной с помощью строительной пены, шлифовальной шкурки и полиэфирной смолы

Первый вариант значительно лучше с точки зрения экономии времени, но второй экономит средства.

Полезный совет

При установке торпеды особое внимание следует уделить уплотнителю, чтобы не было скрипов и хрустов, которые очень раздражают и свидетельствуют о низком качестве сборки.

Приборам стильный вид можно придать с помощью светодиодных прокладок и глубоких колодцев. Но для последнего потребуются конструктивные переделки торпеды. Тюнинг техники ВАЗ 2106 – один из самых кропотливых и трудоемких процессов, требующий от мастера выдержки и терпения.

Собственно установка дополнительной шумоизоляции и замена обшивки уже считается тюнингом. Для повышения комфорта можно дополнительно установить автоматические окна.

Внешний вид дверей можно изменить либо полной их заменой, либо установкой стильных ручек и козырька. Следует помнить, что установка новых дверей стоит довольно дорого.

Этот момент тоже можно решить двумя способами:

• Замена штатной бленды на модифицированную версию. В тренде установка карбона, стеклопластика, карбона, стеклопластика. Более дешевый вариант это оклейка капота карбоновой пленкой
.
• Модификация формы капота своими силами. Например, можно сделать жабры наружными, внутренними или создать имитацию воздухозаборника с помощью настилочных конструкций (их может быть несколько)

Помощниками здесь будут механический режущий инструмент, сварка (желательно использовать полуавтомат), шлифовальный круг или обшивка, автомобильная шпаклевка и краска. Стоит помнить, что автомобильная краска отличается от масла, как и сама технология нанесения покрытия.

Решетка радиатора — элемент дизайна, который часто используется производителями автомобилей для придания моделям нового внешнего вида. Его переработка влечет за собой некоторые изменения в передней части автомобиля, например, необходимо переделать систему крепления, а также конфигурацию кузова.

Возможна установка решеток от других моделей автомобилей — иномарок. Тюнинг радиатора ВАЗ 2106 не требуется. Есть вариант самостоятельного изготовления, но для этого нужно виртуозно владеть сваркой и следовать правилу «Семь раз мёртв, ещё раз». Потерпеть не помешает.

Тюнинг Оптика ВАЗ 2106 это принципиальный момент в смене грани автомобиля. Фары при определенных условиях становятся визитной карточкой автомобиля. Яркий пример марки BMW. Поэтому необходимо уделять повышенное внимание конструкции и функциональным особенностям фар.

Вы можете изменить внешний вид фар и фонарей, установив специальные накладки, отражатели, галогеновые лампы разных цветовых оттенков. Возможна установка продвинутых моделей, но это связано с необходимостью доработки конфигурации кузова и систем крепления. Это требует определенных навыков, поэтому лучше использовать простые способы модификации.

Тюнинг задних фонарей ВАЗ 2106 осуществляется путем замены светодиодных аналогов, помимо стильного внешнего вида повышают уровень безопасности, так как хорошо видны в условиях плохой видимости.

Тюнинг ВАЗ 2106 — это изменение характеристик автомобиля путем улучшения заводских узлов и агрегатов, а также изменение внешнего вида самого автомобиля. Как видно из определения тюнинг бывает внешний, и тюнинг так сказать «внутренний», который подразумевает улучшение характеристик двигателя, доработку трансмиссии и ходовой части автомобиля. Каждый автовладелец, собирающийся осуществить тюнинг ВАЗ 2106, должен понимать, что это потребует большого количества вложений как материальных, так и технических затрат. В первую очередь нужно ответить на два основных вопроса:

1. Каков результат владельца автомобиля?
2. Как он этого добьется?

Теперь каждый вид тюнинга нужно разбирать отдельно.

Усовершенствование двигателя и трансмиссии автомобиля

Так как двигатель карбюраторный, либо меняем его на инжекторный, либо улучшаем. При переделке в инжекторный двигатель в бензобаке монтируется электрическая заправка, во впускном коллекторе устанавливаются топливные форсунки, топливная рампа. Воздушный фильтр установлен для форсунок с ресивером и выводом дроссельной заслонки от педали акселератора. Затем под капот устанавливается электронный блок управления, управляющий всеми системами автомобиля. Гораздо проще и дешевле установить оборудование ЕВРО-3, так как оно не предусматривает наличия катализаторов, их датчиков и электронного управления дроссельной заслонкой.

Тюнинг карбюраторного двигателя подразумевает установку вместо заводского карбюратора двухкамерного карбюратора солекс. Регулировка его поплавковой камеры, увеличение диаметра топливных жиклеров и распылительных трубок экономайзера и экостата, а также дроссельной заслонки значительно увеличивает мощность автомобиля. Также увеличению мощности способствует установка вместо штатной выхлопной системы и глушителя — прямотока, благодаря чему выхлопные газы будут полностью выпущены, что не даст двигателю терять мощность, обеспечив заполнение камеры сгорания бензином. полноценная горючая смесь без примесей выхлопных газов. Однако важно не забывать, что такой тюнинг 2106 увеличивает расход топлива.

Также заводскую четырехступенчатую коробку передач можно заменить на пятиступенчатую автомобильную ВАЗ 2107, которая идеально подходит для двигателя ВАЗ 2106. Только это касается тюнинга, при котором улучшаются заводские двигатели, а не замена мотора полностью, под которую эта коробка передач подойти не сможет. Поэтому с новым двигателем подбирается коробка передач, либо ставится коробка, которая идет вместе с двигателем от производителя.

Улучшенная подвеска и шасси

Подвеска автомобиля должна соответствовать мощному двигателю. Заводская подвеска не обеспечит требуемой устойчивости, в отличие от жесткой, и, кроме того, заводская задняя подвеска способствует сильному заносу на скорости, особенно в холодное время года. Жесткость подвески достигается подкладкой под рессоры резиновых подушек, установкой рессор от автомобиля ВАЗ 2121 «Нива» и заменой штатных масляных амортизаторов на газовые. Также устойчивости будет способствовать замена реактивной тяги на А-образный рычаг, обеспечивающий четкое вертикальное перемещение подвески без смещений в стороны.

Вождение автомобиля на скорости и в поворотах устраняется усовершенствованием задней подвески, а именно:

• замена тяг поперечной устойчивости (Панар тяги) на механизм WATTA;
• установка на заднюю ось стабилизатора с креплением его концов к кузову автомобиля;
Замена полной подвески
• на другую: полузависимую или независимую.

В результате замены подвески придется менять привод, так как штатный задний мост не обеспечит передачу крутящего момента при работе подвески. При этом задний мост устанавливается под независимую подвеску задних колес, например, очень распространен случай, когда задний мост Опель Омега А.

Другой вариант предполагает смену привода с заднего на передний. В этом случае нужно либо менять двигатель и ставить мотор любого другого переднеприводного автомобиля, например с ВАЗ 2109, либо настройку коробки передач с москвича 2141, так как первые автомобили этой модели выпускались с главным двигатель от ВАЗ 2106 1,6 л, только с коробкой передач в сборе с дифференциалом для переднего привода. Этот вариант будет самым дешевым в отличие от полной замены двигателя.

Для обеспечения безопасной эксплуатации транспортного средства необходим мощный двигатель и хорошие тормоза для быстрого снижения скорости или остановки. Абсолютно каждому владельцу Жигулей классической модели известно, что тормоза на этом автомобиле – больная тема. Задние барабанные тормозные механизмы не так сильно огорчают, а передние дисковые — оставляют желать лучшего. Болезнь двухпозиционного суппорта – это частые заклинивания одного из рабочих поршней, в результате чего помимо неравномерного износа тормозных колодок и диска торможение самого автомобиля неэффективно и может быть доведено до сторона.

Во время не решив проблему, пыльник поршня мчится, и его замена отнимет у владельца неоморально драгоценное время и средства. Если хорошо следить за тормозными механизмами передних колес, то правильная работа двухзвездных суппортов обеспечивает очень хорошее торможение, но большинство владельцев заменяет их на автомобильные суппорта семейства САМАРА. Они просты в обслуживании и обеспечивают хорошее торможение автомобиля. Также возможна замена суппорта и дисков на спортивные, так как спортивные суппорта позволяют быстро снизить скорость или остановить автомобиль, а вентилируемые диски увеличат срок службы тормозных колодок и тем самым повысят эффективность торможения.

Тюнинг внешнего вида автомобиля

Помимо мощного двигателя и жесткой подвески, каждый водитель согласится с тем, что необходимо провести внешний тюнинг ВАЗ 2106, так как его машина должна выглядеть подходящей: Грозный и напористый.

Внешний тюнинг ВАЗ 2106 подразумевает следующее:

• добавление спортивных спойлеров;
• установка автомобильных воздушных змеев;
• замена заводских передних и задних фар;
• переделка салона автомобиля;
• использовать мелкие аксессуары.

Спойлеры и коллапсы, будут отражать спортивный характер автомобиля и характер владельца. Установка дорогих передних и задних фар также не даст сразу узнать машину и в то же время подарит хорошее освещение и видимость в темное время суток. Стоит отметить, что при замене фар могут потребоваться кузовные работы по подгонке сидений под новые фары.

В салоне автомобиля заменить сиденья, обтянуть их качественной тканью или кожей, заменить панель приборов. Чаще всего устанавливается панель от автомобиля ВАЗ 2107. Так же замена руля, и протирка руля или установка рулевого картера. На порогах закреплены накладки из нержавеющей стали, не позволяющие металлу изнашиваться при посадке и высадке пассажиров.

К мелким аксессуарам относятся светодиодные ленты, дополнительные отражатели, стоп-сигналы, другие дверные ручки и тому подобное, которые крепятся к кузову автомобиля, что также помогает выделить автомобиль среди других.

Заключение

Подводя итог данной статье следует сделать вывод, что тюнинг ВАЗ 2106, очень долгий, сложный и экономически выгодный процесс. Однако, поставив перед собой конкретную цель, вы можете улучшить свой автомобиль, сделав его мощнее, придав ему спортивный вид и тем самым выделиться на фоне других классических жигулей.

После выхода «шестерки» с конвейера Волжского автомобильного завода в 1976 году стали заметны следы серьезной модернизации автомобиля и его отличие от «третьей» модели. Изменения коснулись не только экстерьера автомобиля, где акцент был сделан на преобладание пластиковых деталей и аксессуаров, другим стал салон ВАЗ 2106 – он стал более удобным в эксплуатации и многофункциональным.

Произошло изменение и покрытия салона «Шестерки», которое стало легче обрабатывать синтетическими моющими средствами. Положительную модернизацию получило освещение салона автомобиля в ночное и вечернее время.

Вместе с заменой накладок на двери, подголовники передних кресел стали регулироваться по высоте и многое другое.

При последующем рестайлинге в 1990 году интерьер салона получил качественные инеумы кресел, которые приобрели большую эргономику, и ночное освещение салона ВАЗ 2106 — 90, которое стало более независимым от другого электричества автомобиль.

Тюнинг салона ВАЗ 2106 своими руками

Большинство российских любителей этого автомобиля считают, что «шестерка» очень удобна для тюнинга салона, т.к. имеет достаточно большой объем внутреннего пространства. Крайне важна замена кресел, как элемент доработки данной модификации «Жигулей». Установка, например, кресел «Скорпион» от такой модели Форда придаст интерьеру спортивного автомобиля, и это впечатление будет усилено при установке стильной «торпеды» и руля.

Приобрести данные элементы салона автомобиля можно на разборке, а их цена будет приемлемой ввиду малой популярности таких запчастей среди покупателей. При тюнинге салона ВАЗ «Шестая» модель очень важно, если автомобиль уже прошел модернизацию в каком-то стилевом оформлении, продолжить его оформление в этом направлении дизайна. Например, если тюнинг салона «шестерки» близок к ретро-стилю, то и модернизацию компонентов салона-купе следует продолжить в аналогичном направлении.

То же касается и оформления тюнинга салона Жигули 2106 в спортивном стиле, тем более что Кресла от «Скорпиона» дополнят спортивный стиль и создадут иллюзию управления спортивным автомобилем. При тюнинге салона ВАЗ 2106 вы можете использовать свободные объемы салона «Шестерка», а установленные компоненты салона, подобранные в одном стилевом решении на разборках и автомагазинах, существенно изменят его вид и дизайн.

При модернизации салона «Шестёрки» своими руками и установке кресел может сложиться ложное впечатление, что переставить сиденья невозможно и дело только в откручивании креплений. Предупреждаем, что это достаточно объемная работа, ведь придется менять направляющие кресел, т.к. статены от «Шестерки» не адаптированы для иномарок.

Модернизация панели приборов

Часто можно увидеть фото салона ВАЗ 2106 со стильной панелью приборов, которая при взгляде на автомобиль сразу привлекает к себе внимание. Естественно, обзор автомобиля из всех окон наиболее наглядно показывает приборная панель водителя, поэтому сделать переднюю панель в ВАЗ 2106 можно своими руками: взять панель от БМВ Е-36 и установить это на панели сцены.

Правда, для полноценного подключения функционала приборной панели потребуются услуги опытного автоэлектрика, но это самый недорогой способ апгрейда этого элемента интерьера Шестерки. Самый простой способ быть доступным для каждого автолюбителя, который хоть раз держал в руках отвертку, — заменить приборы на более яркие и красочные изделия.

При смене приборной панели особое внимание следует уделить подключению освещения салона Шестерки, столь необходимого в вечернее и ночное время, а также освещению салона и водительского ящика для мелких вещей.

Важное значение имеет покрытие салона ВАЗ «Шестая» модель, точнее его состояние. Если машина пробыла в эксплуатации значительное время, то ткани кожи истрепались и сбились, а это сразу портит первоначальное впечатление от тюнингованного салона. Довольно интересна светодиодная лента с так называемыми «ходовыми огнями», параллельно соединенными стоп-фонарями и разложенными по периметру заднего стекла.

На нашем интернет-ресурсе вы можете посмотреть видео «Тюнинг-салон Авто ВАЗ 2106», в котором предлагаются многочисленные варианты модернизации «шестерки» купе.

Альтернативная панель для тюнинга

Для тюнинг-салона «Сикстерс» в качестве альтернативы рекомендуется запастись фанерой, несколькими тюбиками «жидких гвоздей», слесарным и столярным инструментом, крепежом и тканью для герметичности. Работу выполняем в следующей последовательности:

1. Карандашом на фанере намечаем элементы приборной панели, место для шкал приборов, а затем вырезаем отдельные элементы панели. Не забываем про обрезку печки, место под которое нужно красиво подрезать;
2. Берем и подгоняем на место небольшой деревянный брусок для установки в заводской вариант панели. После этого укладываем его между фанерными листами, чтобы он интегрировался в приборную панель и фиксируем саморезами к фанере;
3. Прорези в фанерном месте под магнитолу или CD и под ручку МКПП, а так же под «аварийку» и прикуриватель;
4. После предварительной обрезки и подгонки основания приборной панели «Шестёрка» покрытие внешней поверхности фанерного каркаса «Жидкими гвоздями», после чего аккуратно наносим облицовочный облицовочный тип ковролина;
5. После окончательной просушки устанавливаем данную конструкцию на приборную панель.

Знаменитая «Шестерка» — ВАЗ 2106 выпускалась несколько десятков лет подряд, и по праву заслужила звание «народного» автомобиля. Даже сегодня улицы по-прежнему наводнены модификациями шестой модели «Жигулей» — этот автомобиль проверен временем, надежен и заслуженно любит своих владельцев. Одна проблема: он устарел. Глянец еще не дошел до настоящего ретро-завода, но и выглядит не современно. Что делать? Тюнинг!

Тюнинг двигателя ВАЗ 2106

В принципе, основные отличия различных модификаций «шестерки» в двигателе и коробке передач — соответственно и в случае тюнинга, от этих частей автомобиля нужно отталкиваться. Среди всех «шестых» жигулей самый мощный двигатель, 54,5-киловаттный, устанавливался на модели ВАЗ 21063 — ведь если он вам все-таки не нужен, его надо ставить первым.

Мощный двигатель уже в наличии? Нет предела совершенству, давайте сделаем его изысканным! Для начала доработки пламенного мотора вашей «шестерки» подойдет карбюратор: обычно «озон», но будет и пекарь или солекс.

Тросовый привод от инжекторной классики на карбюратор ВАЗ 2106

Теперь обратите внимание на систему зажигания: она тоже нуждается в доработке. В первую очередь необходима установка бесконтактной системы зажигания: зима суровая, и эта опция обеспечит двигателю вашего ВАЗ 2106 более уверенный запуск в морозы. Не забудьте про Свечу Зажигания! Кроме того, необходимо заменить имеющиеся силиконовые высоковольтные провода на современные надежные экранированные аналоги.

Кстати, не забывайте, что во время тюнинга на ваших Жигулях появятся дополнительные потребители электроэнергии, поэтому вам понадобится генератор помощнее, а емкость аккумулятора должна быть не менее 62 Ач.

Делаем турбодвигатель для классики своими руками из первичных материалов (видео структура):

С управляемым двигателем — теперь о трансмиссии. «Сикстеры» выпускались несколько десятков лет подряд, и, соответственно, начинали они с четырехступенчатой ​​коробки, впоследствии уступившей место более прогрессивной пятиступенчатой ​​трансмиссии. Какова ваша ценность? Если четырехступенчатая есть — замените ее на более современный пятиступенчатый аналог, особенно если вы планируете выезжать впоследствии на проселочные трассы, на которых пятая передача позволяет неплохо сэкономить, и удлинить двигатель до двигателя. Не секрет, ведь длительная работа на высоких оборотах сказывается на состоянии мотора далеко не лучшим образом!

Тюнинг-салон «Классика»

Конечно, говоря о тюнинге, мы имеем в виду не только внешний лоск и более прогрессивную «начинку» автомобилей, но и комфорт водителя и пассажиров. Что можно улучшить в ВАЗ 2106 своими руками? К рулю сразу тянутся руки многих автовладельцев, занимающихся тюнингом, в желании заменить его на привлекательный и модный спортивный аналог. При тюнинге ВАЗ 2106 это неуместно: гидравлический силовой агрегат свободы не имеет, а устанавливая спортивный руль небольшого диаметра, вы сталкиваетесь с еще большими усилиями при управлении автомобилем, чем с обычным рулем.

Лучше сделать систему отопления. В шестой модели Жигулей не редкость запотевание стекол в мороз или дождь, а двух дефлекторов катастрофически мало. Выходы из этой ситуации могут быть разными. Можно установить другую «торпеду» (например, она подойдет от BMW E36), а можно нахмуриться и, вырезав несколько дополнительных отверстий в приборной панели, вывести воздуховоды к боковым окнам. Однако сразу предупреждаю: оба эти варианта не идеальны, и могут стать поводом для неприятного общения с ГИБДД при разного рода проверках.

А вот замена штатных часов Жигулей на амперметр беды не доставляет, а польза будет. Амперметр можно взять, например, от 469-го УАЗа, питаться он будет от проводки освещения бардачка.

Кресло тоже не мешает заменить — сейчас автокресла для «шестерки» производят в Ижевске, и они очень удобные. Впрочем, подойдут кресла и от «семерки» — при наличии современного корпуса с приятными «пленками» — массажем, подогревом, вентиляцией — водительскому и переднему пассажиру станет особенно комфортно.

Кстати, с подогревом. Как было сказано выше, зима у нас суровая, и возможность сесть в тридцатиградусный мороз в теплую машину, сразу завестись и поехать на зависть другим водителям – бесценна. Поэтому о нем нужно позаботиться заранее. Для этого и система подогрева двигателя (подойдет любая, например, Webasto) и установка автономного отопления салона.

Внешний тюнинг ВАЗ 2106 и последние штрихи

ВАЗ 2106.

Осталось совсем немного — установить зеркала заднего вида с опцией обогрева, противотуманки и стекла в передние двери от более прогрессивного «Семь». Не стоит забывать и о том, что можно сделать самостоятельно в условиях гаража. Однако нет предела совершенству, и для автовладельца, не обделенного творческой и здоровой фантазией, остается еще широчайшее поле внешнего тюнинга! Правда, навеять на эту великолепную машину много лишнего — спойлеры и воздушные змеи ее вряд ли украсят (хотя кто-то может с этим не согласиться). Многие автовладельцы даже штатные «штампы» — ручки дверей и бампера — демонтируют.

Доработка ручек и замков ВАЗ 2106 на видео:

Однако в последние годы стал модным Тюнинг ВАЗ 2106 в стиле ретро: низкая подвеска, блестящие хромированные решетки радиатора и молдинги, белые амортизаторы боковых крыльев — ретро-лоссити постепенно подходит к этой модели.

Любителям креативного тюнинга рекомендуем нашу подборку фото самого необычного тюнинга «Шестерки» из интернета! Вдохновляйтесь идеями и делайте своего железного коня лучше! Прежде чем приступить к дальнейшей доработке кузова своего автомобиля, попробуйте поэкспериментировать, о чем мы писали ранее.

Качественный спортивный тюнинг запчасти на ваз 2106

Наш Тюнинг Магазин Сайт специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок. У нас вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2106.

ВАЗ 2106 (в просторечии «Шестёрка») — по сути этот автомобиль является модернизацией ВАЗ 2103, который также производится на Волге автомобильный завод. «Шестерка» выпускалась с 1976 по 2006 год и с конвейера сошло более 4,3 млн машин. Обычно 2106 комплектовалась 4-х или 5-ти ступенчатой ​​механической коробкой передач и двигателями ВАЗ-2106, ВАЗ-2103, ВАЗ-21011.

Тюнинг салона и экстерьера

К сожалению, до наших дней сохранилось не так много автомобилей этой модели.
