Угол обзора видеорегистратора. Как выбрать?

30.05.2020

Что нужно знать об угле обзора видеорегистратора? Чем шире, тем лучше? Все немного сложнее. Угол обзора измеряется в градусах по диагонали и горизонтали. Но в описании производитель, как правило, указывает показатели только по диагонали, потому что они внушительнее. В незапамятные времена стандартным углом обзора видеорегистратора был показатель в 70-90 градусов. Сейчас такие можно встретить, разве что, в супер дешевых моделях с линзой от дверного глазка. В современных моделях показатели по диагонали варьируются в районе 120-170 градусов.

Если мы говорим про угол обзора 170 градусов, то кроме действительно просторного угла обзора он, как правило, даёт искажение по краям кадра. Как говорится, «рыбоглазит». Плюс ко всему, чем шире угол, тем больше дистанция до элементов в центре кадра. Поэтому при 170 градусов, номера машин будут казаться ощутимо дальше, чем при более узком угле, например, в 140 градусов. И, следовательно, прочитать их на записи будет сложнее.

Однако все это будет зависеть, конечно же, от матрицы.

К примеру. Запись с регистратора на Full HD матрице имеет заметные искажения по краям кадра, и в целом выглядит хуже, чем запись с модели, снимающей на более качественную матрицу – Super Full HD. При сверхшироком угле обзора разрешение и обеспечиваемая им детализация, это важные факторы качества изображения. А с искажениями по краям борются с помощью специальной функции, но это уже относится к качеству и быстродействию программного обеспечения.

В общем, не все углы в 170 градусов одинаково полезны. Да и встречаются они не так уж и часто. Как правило, стандартом для современных моделей регистраторов является угол от 120 до 140 градусов. Этого более чем достаточно для фиксации ситуации на дороге, с охватом по одной полосе с каждой стороны от автомобиля, с достойной читаемостью номеров. И самое главное, качество матрицы здесь не так критично. Кстати, существует мнение, что для города и трассы применяются разные углы обзора, но это все маркетинг, ведь в таком случае в салоне автомобиля вам пришлось бы держать сразу два видеорегистратора.

Кто-нибудь спросит, а влияет ли угол на количество света, которое проходит через объектив? Чем шире главная линза, тем больше света она через себя пропускает. Но это в серьезной оптике. А в объективе видеорегистратора оптика работает по тем же самым принципам, но зависимость светосилы от угла обзора в этом случае практически не важна.
Также стоит заметить о существовании панорамной съемки в 360 градусов. Как будто бы есть. Да, на отечественном рынке стали появляться робкие примеры таких моделей, но до идеала им пока ещё далеко. Файл, снятый в 360 градусов, при просмотре на компьютере выглядит, как будто вы смотрите в дверной глазок. Вся панорамность такой съемки доступна только с помощью спецпроигрывателей. Да и финальное качество такого видео пока оставляет желать лучшего. Если вы хотите заснять все вокруг вашего автомобиля, то, строго говоря, пока такой возможности нет. Зато есть очень похожий вариант с двумя регистраторами по 140 градусов. Поставив такие спереди и позади, вы получите обзор в 280 градусов.

В оставшиеся 80 градусов, по 40 градусов с каждого бока, как правило, важная информация попадает крайне редко.

И так, оптимальный угол обзора находится в районе 120-140 градусов. Ширина угла в оптике видеорегистратора не влияет на светочувствительность, и, чем шире угол, тем больше значение имеет качество матрицы и программного обеспечения.

Угол обзора видеорегистратора. Как выбрать?

Что нужно знать об угле обзора видеорегистратора? Чем шире – тем лучше? Все немного сложнее.

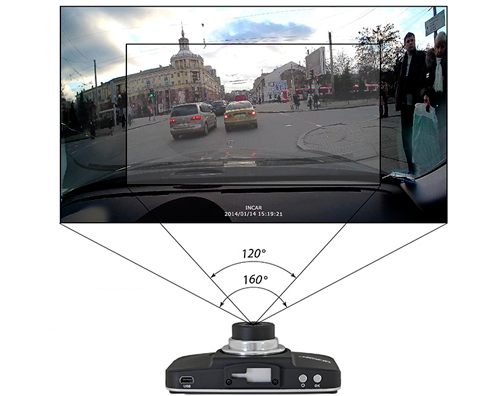

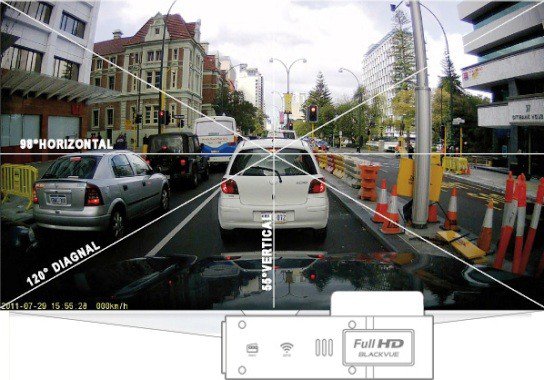

Угол обзора измеряется в градусах по диагонали и горизонтали. Но в описании производитель, как правило, указывает показатели только по диагонали. Потому что они внушительнее.

В незапамятные времена стандартным углом обзора был показатель в 70-90 градусов. Сейчас такие можно встретить разве что в супердешевых моделях с линзой от дверного глазка.

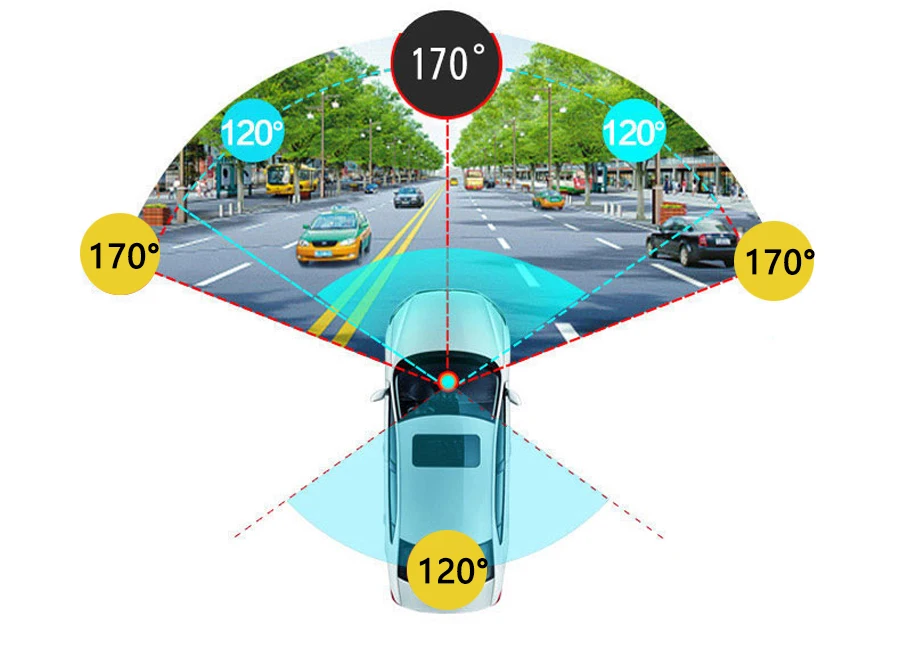

В современных регистраторах показатели по диагонали варьируются в среднем от 120 до 170 градусов.

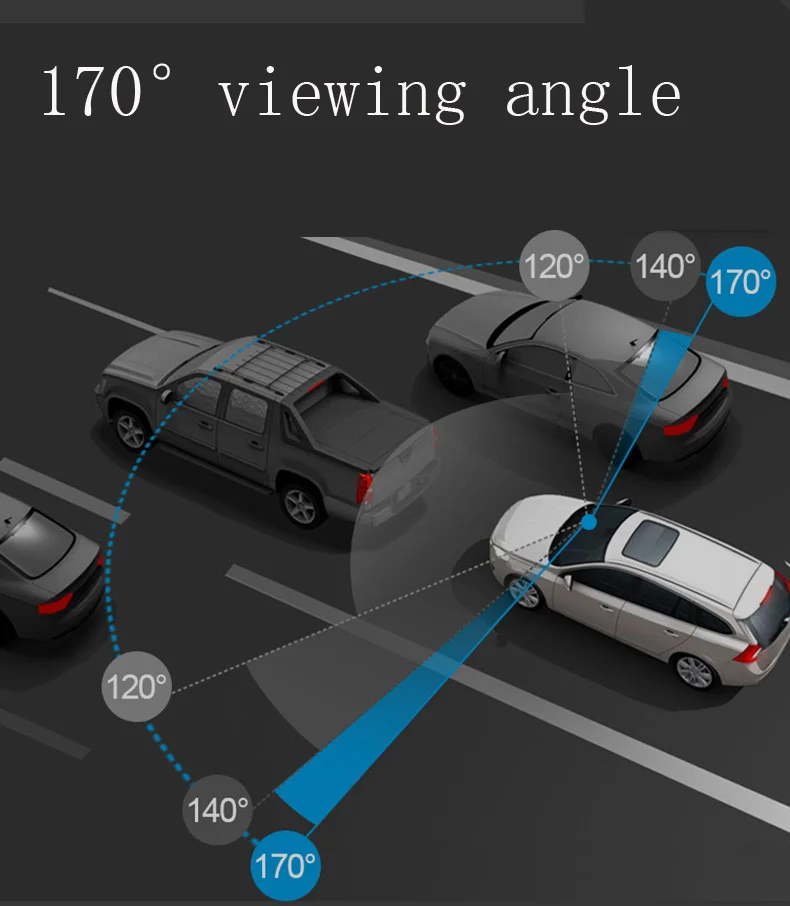

Если мы говорим про угол в 170 градусов, то кроме действительно просторного обзора он, как правило, дает искажения по краям кадра. Как говорится, рыбоглазит.

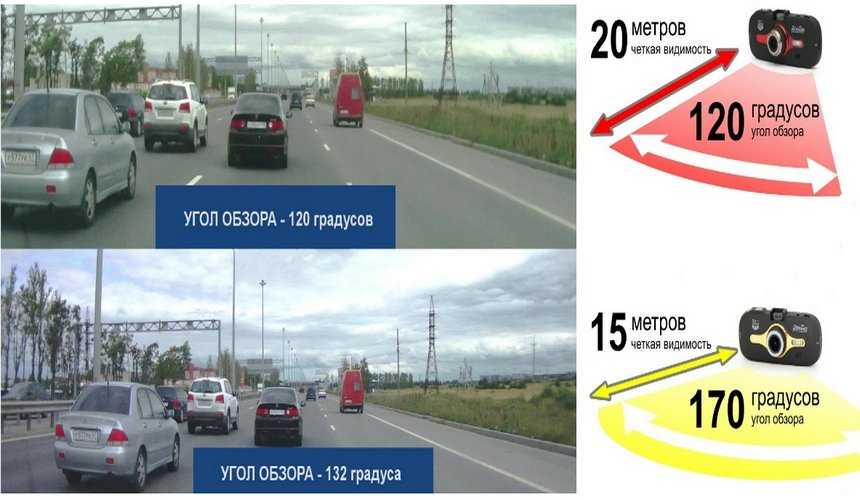

Плюс ко всему, чем шире угол, тем больше дистанция до элементов в центре кадра. Поэтому при 170 градусах номера машин будут казаться ощутимо дальше, чем более узком угле, скажем, в 140. И, следовательно, прочитать их на записи будет сложнее, если не вовсе невозможно.

Однако все это будет зависеть от матрицы.

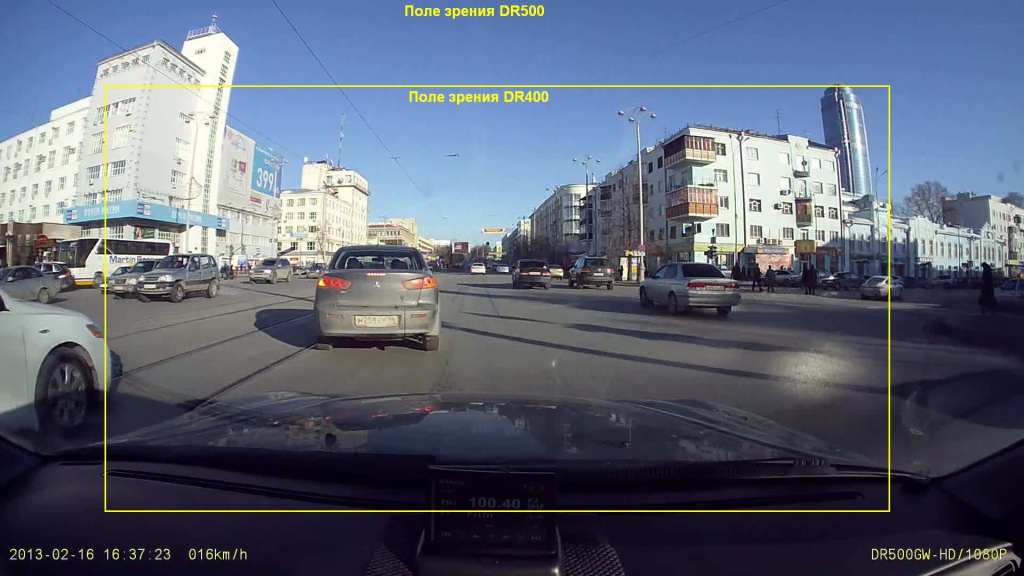

Мы провели простой эксперимент. Как вы видите, запись с регистратора на Full HD матрице имеет заметные искажения по краям кадра и в целом выглядит хуже, чем запись с модели, снимающей более качественную матрицу в Super Full HD. При сверхшироком угле обзора разрешение и обеспечиваемая им детализация – важные факторы качества изображения. С искажениями по краям борются с помощью функции DEWARP, и это уже относится к качеству и быстродействию ПО.

В общем, не все углы в 170 градусов одинаково полезны. Да и встречаются они не так уж и часто.
Как правило, стандартным для современных моделей регистраторов является угол от 120 до 140 градусов. Этого более чем достаточно для фиксации ситуации на дороге с захватом по одной полосе с каждой стороны от автомобиля с достойной читаемостью номеров. И самое главное, качество матрицы здесь не так критично.

Кстати, существует мнение о том, что для трассы и городских улиц применяются разные углы обзора – пошире и поуже. Но это – обычный маркетинг. Ведь в таком случае, в салоне вам пришлось бы держать сразу два регистратора.
Кто-то может спросить: а влияет ли угол на количество света, которое способен пропустить объектив?
В серьезной оптике, да. Чем шире главная линза, тем больше света она пропускает через себя. Но это в серьезной оптике. В регистраторе хоть оптика работает по тем же самым принципам, зависимость светосилы от угла обзора практически неважна.

Что касается панорамной съемки в 360 градусов, то на отечественном рынке стали появляться робкие примеры таких моделей, но до идеала им пока еще далеко. Вся панорамность такой съемки доступна только с помощью спец-проигрывателей. Да и финальное качество такого видео пока оставляет желать лучшего. А ведь именно качество видео играет наибольшую роль в выборе регистратора.

Если уж вам так хочется заснять все вокруг автомобиля, то, строго говоря, пока такой возможности нет. Зато есть очень похожий вариант с двумя регистраторами по 140 градусов. Поставив такие спереди и позади, вы получите обзор в 280 градусов. В оставшиеся 80 – по сорок с каждого бока – как правило, важная информация попадает крайне редко.

Итог

• оптимальным углом обзора с сохранением достойной читаемости объектов в центре кадра можно назвать угол в диапазоне 120-140 градусов;
• ширина угла в оптике регистраторов не влияет на светочувствительность;
• чем шире угол, тем больше значения имеет качество матрицы и ПО;
• и, наконец, достойной панорамной съемки в 360 градусов пока еще нет.

Объектив камеры безопасности | Профессионалы безопасности видеонаблюдения

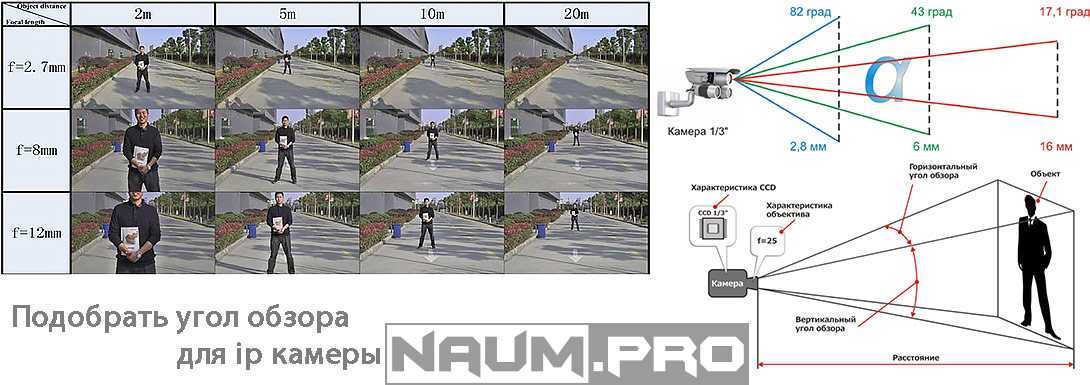

Выбор правильных объективов для камер наблюдения является одним из основных аспектов проектирования эффективной системы видеонаблюдения. Каждый тип объектива камеры видеонаблюдения имеет разное поле зрения.

Изображения ниже содержат кадры, снятые 2-мегапиксельной камерой. Автомобиль припаркован в 70 футах от камеры. Камеры с большим количеством мегапикселей будут давать более детальное изображение.

Некоторые камеры предлагают регулируемые линзы, чтобы помочь запечатлеть идеальный угол. Функция цифрового зума позволит вам увидеть эти изображения с большей детализацией.

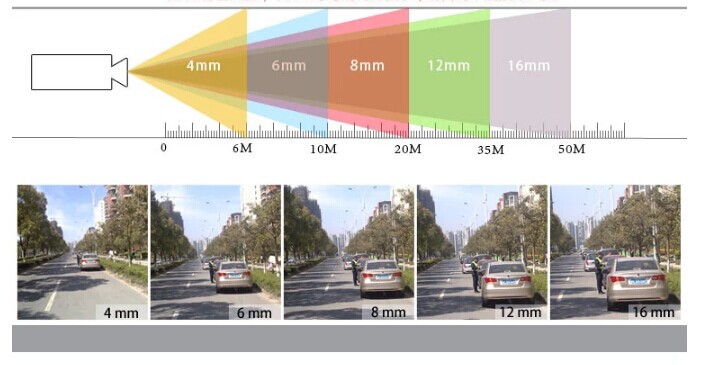

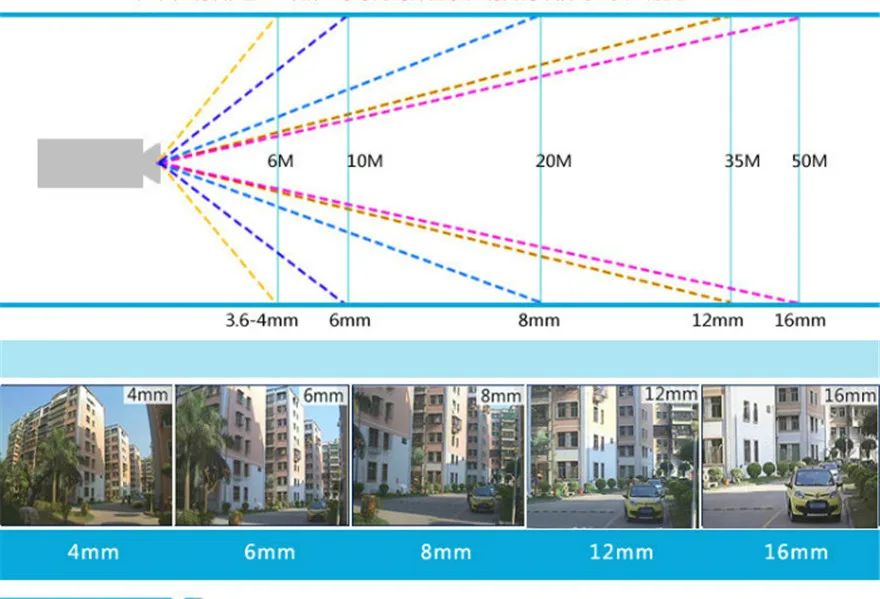

Линза 2,8 мм, угол 110° Это самый широкий угол обзора, которого вы можете достичь.	Линза 3,6 мм, угол 90° Это самый популярный и распространенный размер объектива.
Линза 6 мм, угол 51° Этот угол не такой широкий, как 2,8 мм или 3,6 мм, но вы можете видеть дальше на расстоянии.	Линза 12 мм, угол 29° Вы можете легко прочитать номерной знак с расстояния 70 футов с линзой 12 мм.
Линза 50 мм, угол 7° С объективом 50 мм вы можете рассмотреть удаленные объекты в мельчайших деталях.

Руководство по выбору объектива для камеры видеонаблюдения

Камеры видеонаблюдения с широкоугольным объективом

• Отлично подходят для больших пространств
• Отлично, когда камера расположена близко к зоне наблюдения
• Может обеспечивать такое же покрытие, как две камеры с узким объективом

Подходит для: больших комнат, углов коридоров, многодверных входов

Камеры видеонаблюдения с узким углом обзора

• Отлично подходит для наблюдения на большом расстоянии
• Отлично, если камера расположена дальше от зоны наблюдения

Отлично подходит для: торговых точек, длинных коридоров, однодверных входов, записи номерных знаков

Обратитесь в нашу группу поддержки экспертов

Когда вам нужно найти правильный тип объектива камеры видеонаблюдения, CCTV Security Pros здесь, чтобы помочь. Свяжитесь с нами, чтобы связаться с экспертом.

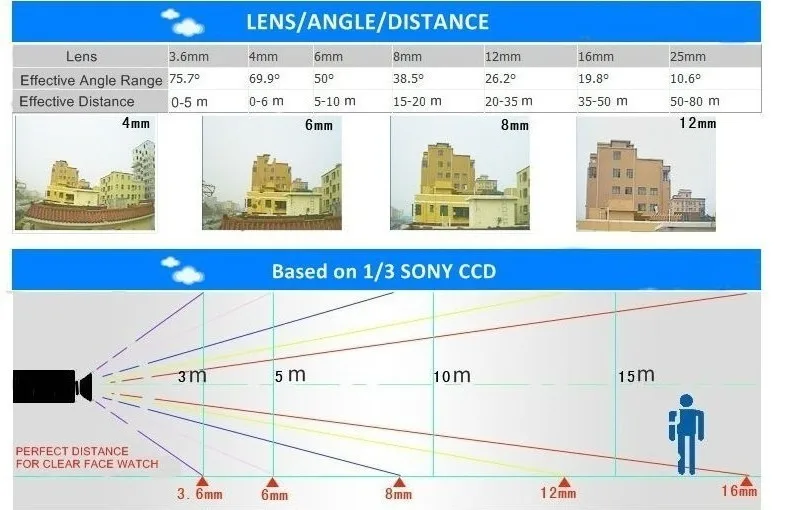

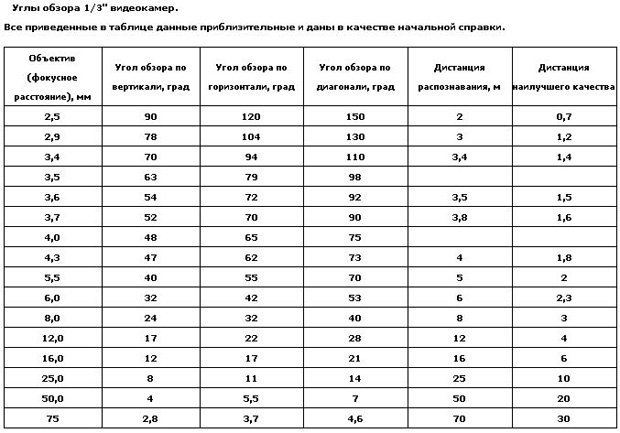

Объектив камеры видеонаблюдения Таблица:

Фокусное расстояние объектива Длина

Расстояние от видеокамеры до предметной области видео

5′ на выезде

10 минут на выезде

15 минут на выезде

25 минут на выезде

50 минут на выезде

100′ от

мм

Хорз область

Вертикальная область

Хорз область

Вертикальная область

Хорз область

Вертикальная область

Хорз область

Вертикальная область

Хорз область

Вертикальная область

Хорз область

Вертикальная область

2,45

17,3′

13′

34,6′

26′

51,9′

39′

86,5′

65′

173′

130′

346′

260′

2,80

14′

10,5 футов

28′

21′

42′

31,5′

70′

52,5′

140′

105′

280′

210′

2,97

12,3′

9,6′

24,6′

19,2′

36,9′

28,8′

61,5′

48′

123′

96′

246′

192′

3,60

7,5 футов

5,7′

15′

11,4′

22,5′

17,1′

37,5′

28,5′

75′

57′

150′

114′

3,70

7,3′

5,5′

14,6′

11′

21,9′

16,5 футов

36,5′

27,5′

73′

55′

146′

110′

4,0

6,6′

5′

13,2′

10′

19,8′

15′

33′

25′

66′

50′

132′

100′

4,30

6,1′

4,6′

12,2′

9,2′

18,3′

13,8′

30,5′

23′

61′

46′

122′

92′

5,0

4,7′

3,5′

9,4′

7′

14,1′

10,5 футов

23,5′

17,5′

47′

35′

94′

70′

6,0

3,8′

2,9′

7,6′

5,8′

11,4′

8,7′

19′

14,5 футов

38′

29′

76′

58′

8,0

2,9′

2,2′

5,8′

4,4′

8,7′

6,6′

14,5 футов

11′

29′

22′

58′

44′

12,0

1,9′

1,5 фута

3,8′

2,8′

5,7′

4,5′

9,5′

7,5 футов

19′

15′

38′

28′

16,0

1,4 фута

1,1′

2,8′

2,2′

4,2′

3,3′

7′

5,5 футов

14′

11′

28′

22′

25,0

1′

0,7′

2′

1,4 фута

3′

2,1′

5′

3,5′

10′

7′

20′

14′

50,0

0,4′

0,3′

0,8′

0,6′

1,2′

0,9′

2′

1,5 фута

4′

3′

8′

6′

Каков средний угол обзора камер безопасности? — Парень с камерой безопасности

Как я упоминал в предыдущем посте, я часто смотрю в камеру, чтобы увидеть, что происходит вокруг моего дома, когда меня нет. Время от времени я сталкиваюсь с проблемой, когда что-то происходит за пределами угла обзора моих камер безопасности. Это оставляет меня с такими затяжными вопросами, как «этот мусорный бак ударил машину, припаркованную на улице» или «собачник восстановил равновесие или упал лицом?» Эти глубокие вопросы заставили меня задаться вопросом: «Каков средний угол обзора камер безопасности?»

Теперь, я уверен, вам интересно, каков средний угол обзора камер видеонаблюдения? Средний угол обзора большинства камер безопасности составляет от 45 до 115 градусов, при этом внутренние камеры находятся в нижней части диапазона. Blink XT имеет угол обзора 130 градусов. Этот диапазон предназначен для камеры слежения в фиксированном положении и не учитывает весь диапазон камеры с функциями панорамирования, наклона и масштабирования.   Например, система безопасности панорамирования/наклона/масштабирования Wansview Wireless имеет угол обзора «всего» 65 градусов. Однако эта камера может просматривать (с панорамированием) 350 градусов по горизонтали и 76 градусов по вертикали (с наклоном). Ниже приведены 10 примеров диапазонов обзора для камер с самым высоким рейтингом, перечисленных в настоящее время (минимум 100 отзывов) на Amazon:

• YI Home Camera: 111 градусов
• Системы видеонаблюдения Zosi: от 40 до 90 градусов
• Blink XT: 110 градусов
• ZMOD CAMERARE .
• ZMOD. Кулачок: 110 градусов
• Wansview: 65–75 градусов
• Uokoo: 120 градусов
• Tenvis: 180 градусов
70014
• Arlo pro 2: 130 градусов

Из 10 перечисленных более половины имеют функции панорамирования/наклона/масштабирования, которые могут увеличить диапазон до 350 градусов по горизонтали.

Что означает средний угол обзора?

Википедия определяет угол обзора как «максимальный угол, под которым можно просматривать дисплей с приемлемыми визуальными характеристиками. В случае камер безопасности мы можем сказать, что угол обзора — это угол обзора объектива без препятствий или искажений.

Теперь, когда мы знаем средний угол, давайте попробуем представить его в перспективе. Возьмите лист бумаги и положите его на стол. Вы должны видеть только половину бумаги. Угол обзора бумаги будет 180 градусов. Если вы поднимете одну сторону бумаги, чтобы сформировать букву «L», то бумага будет под углом 90 градусов. Наконец, если вы возьмете ту же бумагу и скомкаете ее в шар, угол обзора бумаги, по крайней мере для этого примера, будет 360 градусов. Если мы предположим, что бумага — это глаз, который не нуждается в корпусе или корпусе, он должен быть в состоянии видеть все предметы в непосредственной близости. Для сравнения, угол обзора человеческого глаза составляет 114 градусов.

Что влияет на угол обзора?

Наиболее распространенными факторами, влияющими на угол обзора камеры видеонаблюдения, являются корпус камеры, расположение объектива и функциональность камеры.

Корпуса для камер

При сравнении корпусов в приведенных выше примерах я заметил, что чем больше корпус, тем меньше угол обзора камеры, за некоторыми исключениями. Например, Arlo Pro 2 — самая маленькая из десяти перечисленных камер, имеет второй по величине угол обзора из десяти камер (Ring Spotlight Cam — первая). В качестве альтернативы, системы видеонаблюдения Zosi имели диапазон обзора от 40 до 90 градусов и имеет больший профиль корпуса, чем многие другие из перечисленных. Хотя это небольшой образец, я думаю, что он точно представляет камеры безопасности.

Единственным отличием является камера Ring Spotlight Cam, эта камера имеет самый большой корпус из десяти камер безопасности, а также имеет самый большой угол обзора. Я считаю, что размер корпуса больше связан с дополнительными функциями, а не с камерой. Камера Ring Spotlight Cam может обеспечивать двустороннюю аудиосвязь, аварийную сирену, прожектор и два отсека для батарей. Все эти функции должны быть встроены в камеру, что делает корпус больше, чем многие другие.

Расположение объектива

Расположение объектива в десяти примерах либо заподлицо с корпусом, либо отодвинуто от корпуса. Настройка объектива важна для угла обзора, поскольку она разрешает или ограничивает то, что камера может и не может видеть. Камеры с объективом, расположенным заподлицо с камерой, имели более широкий угол обзора, чем камеры, установленные сзади. Несмотря на то, что глубина очень тонкая, она играет решающую роль в угле обзора камеры. Давайте посмотрим на некоторые примеры.

У камер с двумя самыми широкими углами обзора (Arlo Pro 2, Ring Spotlight Cam) линзы расположены практически на одном уровне с корпусом. Если вы посмотрите очень внимательно, вы едва ли сможете сказать, что Arlo Pro 2 установлен чуть дальше, чем Ring Cam. Эта очень маленькая разница приводит к тому, что Ring Cam обеспечивает преимущество в 10 градусов или Arlo Pro.

Системы видеонаблюдения Zosi, однако, не заподлицо со своими корпусами. Корпуса этих продуктов имеют небольшую кромку, которая помогает уменьшить угол обзора этих камер.

Функциональность камеры

Функциональность камеры также играет важную роль в дальности обзора камеры. Если камера будет оставаться в фиксированном положении, то диапазон обзора, как правило, будет шире. Однако, если камера имеет возможность панорамирования, наклона и масштабирования, то фиксированный диапазон обзора будет очень узким. Примерами этого являются Arlo Pro и беспроводная камера Wansview.

Arlo pro с углом обзора 130 градусов предназначен для того, чтобы оставаться в фиксированном положении после прикрепления к основанию. Напротив, беспроводная камера Wansview имеет очень узкий угол обзора (от 65 до 75 в зависимости от модели), но может увеличить диапазон обзора с помощью функций панорамирования и наклона. С включенным панорамированием и наклоном камера имеет горизонтальный угол обзора 350 градусов и вертикальный угол обзора 76 градусов 9.0003

Диапазон обзора по распространенным типам

Цилиндрические камеры

Цилиндрические камеры, которые называются цилиндрическими камерами из-за их размера (длина от 2 до 3 дюймов) и формы (корпус пули), имеют диапазон углов обзора от 22 до 110 градусов. . Этот ассортимент может очень сильно различаться по продуктовым линейкам одного производителя. Кроме того, этот диапазон просмотра может учитывать функции панорамирования/наклона/масштабирования, включенные в более дорогих моделях. Одним из способов увеличить угол обзора этих камер является уменьшение масштаба, но имейте в виду, что степень масштабирования, которую вы используете, повлияет на четкость объектов в диапазоне. Вам может понадобиться несколько камер в одном месте, чтобы достичь глубины и ширины, необходимых для достижения ожидаемых результатов.

Купольные камеры

Купольные камеры похожи на цилиндрические камеры в том, что диапазон обзора может быть очень большим, а некоторые более дорогие модели имеют панорамирование/наклон/масштабирование и стандартные функции. Средний диапазон купольной камеры составляет от 60 до 81 градуса. Как и в случае с другими камерами, если камера предназначена для панорамирования, наклона или масштабирования, фиксированный угол обзора будет намного уже, чем у купольной камеры, предназначенной для фиксирования в определенном положении. Есть несколько купольных камер, обеспечивающих полный угол обзора 360 градусов. Вы можете найти эти камеры в самом высоком ценовом сегменте линейки продуктов с ценой, соответствующей этой уникальной функции.

Скрытые камеры

Скрытые камеры, камеры, спроектированные так, чтобы сливаться с окружающей средой, имеют удивительно широкий диапазон обзора от 90 до 150 градусов. Обычно скрытые камеры размещают в непритязательных, часто встречающихся продуктах для дома и офиса. Скрытые камеры можно размещать в таких небольших предметах, как зарядные устройства USB, будильники и детекторы дыма. Многие из этих новых «шпионских камер» оснащены детекторами движения и инфракрасными датчиками для просмотра и записи в ночное время. Перед покупкой скрытой камеры ознакомьтесь с местными, государственными и федеральными законами, чтобы убедиться, что покупка считается законной.

Заключение

Как мы видим из этого поста, самый важный аспект камеры безопасности может очень сильно зависеть от ряда факторов.
