Какой предохранитель отвечает за ближний свет на калине? Схема предохранителей Лада Калина 2

1. Где находится реле ближнего света на калине
2. Какой предохранитель отвечает за левый ближний свет
3. Где находится предохранитель на Ладе Калина
4. Какой предохранитель отвечает за ближний
5. Какие лампочки стоят в калине на ближний свет
6. Что можно включать вместо ближнего света
7. Почему не работают фары ближнего света
8. Как заменить лампу ближнего света на калине
9. Где находится предохранитель ближнего фара
10. Можно ли ехать если не горит ближний свет
11. Почему горят предохранители на ближний свет
12. Как узнать какой предохранитель за что отвечает
13. Как узнать какой предохранитель нужен
14. Где находится предохранитель на ближний свет Приора
15. Как отрегулировать ближний свет на Калине 2
16. Как регулировать ближний свет
17. Какие предохранители отвечают за свет в салоне
18. Когда включаем фары ближнего света
19. Как обозначаются фары ближнего света
20. Куда должны светить фары ближнего света
21. Как выглядит ближний свет на панели приборов
22. Как работает ближний свет
23. Что включать габариты или ближний свет
24. Какой предохранитель отвечает за ближний свет Лада Гранта

Где находится реле ближнего света на калине

Реле устанавливаем на место к1, в левом верхнем углу блока предохранителей.

Какой предохранитель отвечает за левый ближний свет

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах. F3 (10 A) — дальний свет в левой фаре.

Где находится предохранитель на Ладе Калина

Блок предохранителей, в котором находятся все предохранители автомобиля, обычно находится под рулем в нижней части приборной панели. Большинство стандартных транспортных средств сегодня имеют два блока, один в салоне, а другой находится под капотом в моторном отсеке.

Какой предохранитель отвечает за ближний

Шестнадцатый предохранитель отвечает за ближний свет правой фары, а также питает обмотку включения очистителей фар. Семнадцатый предохранитель питает ближний свет левой фары.

Какие лампочки стоят в калине на ближний свет

В фарах Лада Калина 2 и 1 поколения установлены галогеновые лампы ближнего света Н7 мощностью 55 Вт и галогеновые лампы дальнего света Н1 такой же мощности. В поворотниках установлены лампы PY21W оранжевого цвета мощностью 21 Вт.

Что можно включать вместо ближнего света

19.4, где русским по белому написано, что противотуманные фары могут использоваться вместо ближнего света фар в соответствии с пунктом 19.5 ПДД. Иными словами, они вполне заменяют и дневные ходовые огни, и фары ближнего света.

Почему не работают фары ближнего света

Что если лампочка ближнего света не горит из-за проблем с проводами? Тогда нужно провести проверку колодок, через которые подключено реле и блок предохранителей. Причина может быть в плохом соединении, либо могут окисляться контакты, что приводит к повышению силы тока, перегреву проводки и выходу из строя лампы.

Как заменить лампу ближнего света на калине

Для замены лампы ближнего света снимаем резиновую крышку большего диаметра с корпуса блок-фары. Отсоединяем колодку жгута проводов от выводов лампы. Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону. Вынимаем лампу ближнего света из корпуса блок-фары.

Где находится предохранитель ближнего фара

Блок предохранителей расположен под приборной панелью слева от рулевой колонки. Отдельные контуры приведены на внутренней стороне крышки. Для замены предохранителей снимите крышку и извлеките перегоревший предохранитель.

Можно ли ехать если не горит ближний свет

Или вот еще: в темное время суток и в условиях недостаточной видимости должны быть включены «фары дальнего или ближнего света». Иными словами, если на улице темно, а одна фара не горит, то ехать категорически нельзя — вариантов нет. Единственное исключение — перегорание нити (или лампы) дальнего света.

Почему горят предохранители на ближний свет

Перегорание предохранителя — это нормальная ситуация, поскольку от скачков тока и напряжения не защищена ни одна электрическая цепь. Однако, когда предохранитель перегорает регулярно, следует не только задуматься о диагностики электрических компонентов автомобиля, но и провести ее как можно быстрее.

Как узнать какой предохранитель за что отвечает

Где находится предохранитель, который вам нужен, можно узнать по схеме или в инструкции по ремонту машины. Там указана маркировка, по которой можно определить, за какое устройство какой из предохранителей отвечает. Нужно просто его найти, вынуть и посмотреть на свет.

Как узнать какой предохранитель нужен

Главным условием можно назвать следующее: плавкая вставка предохранителя должна иметь номинальный ток со значением, превышающим номинальный ток цепи, которую защищает предохранитель. При этом напряжение данного предохранителя должно совпадать с сетевым напряжением. Предохранители выбирают разных типов.

Где находится предохранитель на ближний свет Приора

Где находятся предохранители на Приоре

Блок предохранителей под капотом, который находится возле расширительного бачка. Еще один монтажный блок, который находится возле левой ноги переднего пассажира. Для получения доступа к предохранителям и реле следует открутить несколько винтов крестовой отверткой.

Как отрегулировать ближний свет на Калине 2

Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора. Один винт отвечает за корректировку светового пучка по горизонтали, другой — по вертикали.

Как регулировать ближний свет

Чаще всего фары регулируют на ближнем свете.Поэтапно процесс выглядит так:

• Припаркуйте автомобиль на ровной площадке напротив темной стены или ворот.
• Включите ближний свет.
• Снимите размеры.
• Сделайте разметку.
• Проведите расчеты, используя значение угла падения луча.
• Найдите регулировочные болты.
• Отрегулируйте фары.

Какие предохранители отвечают за свет в салоне

В итоге выяснено, что за свет в салоне и багажнике отвечает предохранитель F12 на 10А в салонном блоке предохранителей.

Когда включаем фары ближнего света

19. 5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.

Как обозначаются фары ближнего света

Категории фар

Галогенные лампы накаливания (на рисунке под цифрой 3): НС — ближний, HR — дальний, HCR — двухрежимный, HC/R — ближний или дальний. Газоразрядные лампы (ксеноновые лампы, на рисунке они показаны под цифрой 4): DC — ближний, DR — дальний, DCR — двухрежимный свет, DC/R — ближний или дальний свет.

Куда должны светить фары ближнего света

Включив ближний свет, мы увидим на стене две характерные «галочки». Верхние границы горизонтальных участков должны быть примерно на 50 мм ниже, чем середины фар. Если одна фара светит заметно выше или ниже другой, или обе они сильно разрегулированы, можно восстановить правильное положение самостоятельно.

Как выглядит ближний свет на панели приборов

Символ выглядит как фара с лучами, направленными влево вниз (фара с лучами вниз). Может подсвечиваться зелёным светом. Индикатор «Фары ближнего света» оповещает водителя о том, что наружные осветительные приборы включены и освещают пространство перед автомобилем, равное 30 метрам.

Как работает ближний свет

Нить дальнего света располагается в ней точно в фокусе отражателя и полностью открыта, а нить ближнего света находится чуть дальше фокуса и закрыта снизу небольшим металлическим экраном, поэтому свет от нее попадает только на верхнюю часть отражателя. Край экрана проецируется на дорогу как линия раздела «свет-тень».

Что включать габариты или ближний свет

Днем: ДХО, ближний свет или противотуманные фары. Ночью: ближний свет, а на неосвещенных дорогах и вне ситуаций встречного разъезда — дальний свет и противотуманные фары. В тоннелях: ближний свет, а вне ситуаций встречного разъезда — дальний свет и противотуманные фары; на буксируемых автомобилях — габаритные огни.

Какой предохранитель отвечает за ближний свет Лада Гранта

Схема предохранителей и реле

• Какие предохранители отвечают за свет в салоне
• Какой предохранитель отвечает за ближний
• Куда должны светить фары ближнего света

Блок реле и предохранителей Лада Калина

Главная » Лада

Рубрика: Лада

Блок реле и предохранителей Лада Калина

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

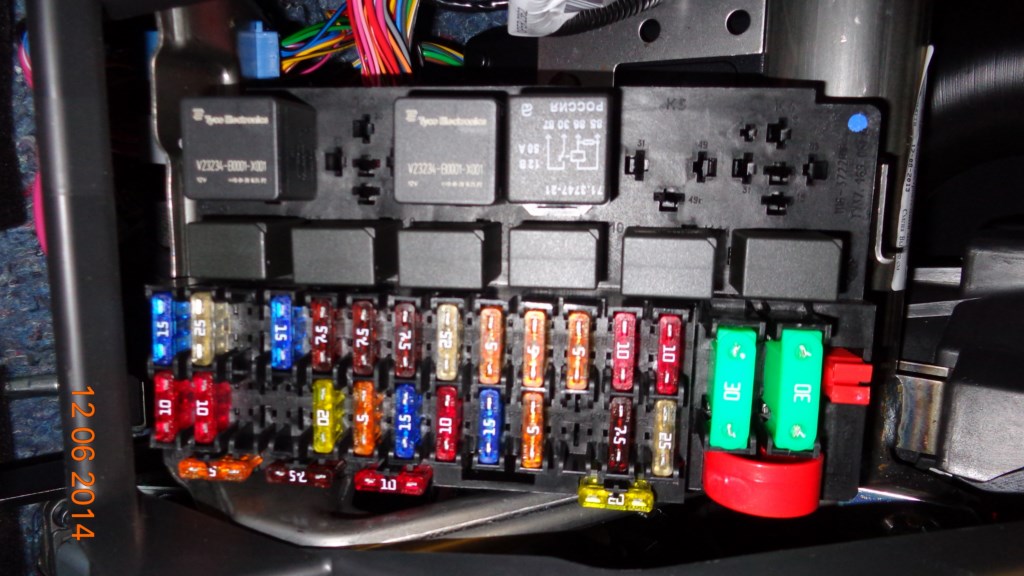

2. Вот и сам монтажный блок.

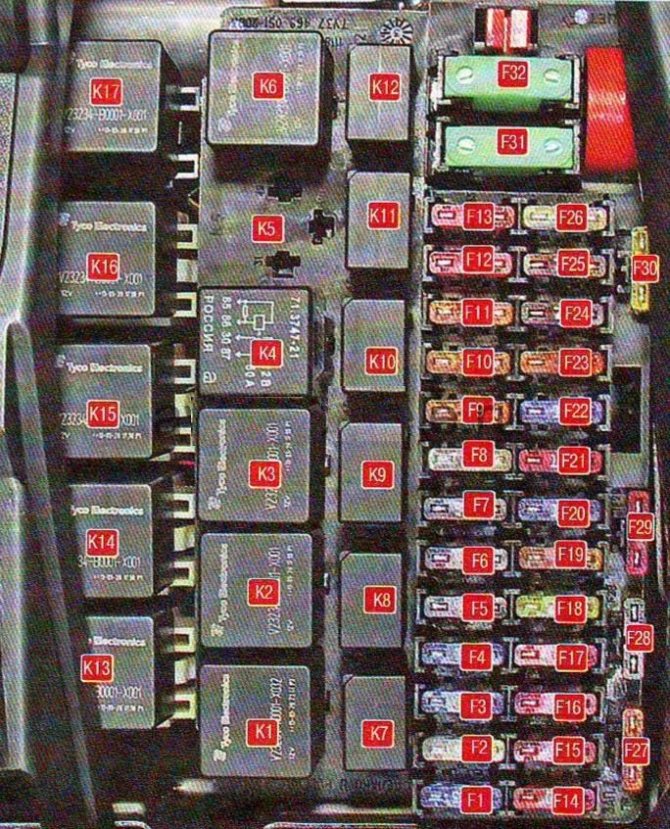

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

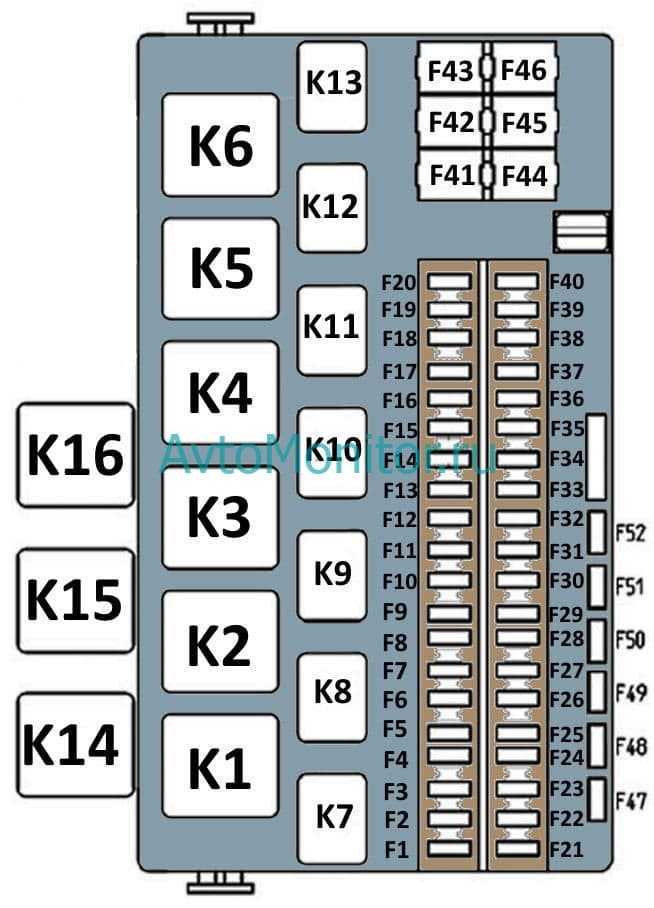

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Читать еще:  Бардачок Калина 1 и 2: как снять и заменить, ремонт крышки

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Реле электровентилятора системы охлаждения двигателя

Реле центрального замка

Реле стартера дополнительное

Реле клеммы «плюс» замка зажигания

Реле дальнего света фар

Реле звукового сигнала

Реле ближнего света фар

Реле обогрева заднего стекла

Реле главное системы управления двигателем

Реле топливного насоса

Реле электровентилятора системы охлаждения двигателя

Реле обогрева ветрового стекла 1

Реле обогрева ветрового стекла 2

Реле муфты компрессора кондиционера

Таблица цепей, защищенных плавкими предохранителями Лада Калина 2

Катушки зажигания, топливные форсунки, блок управления двигате­лем, реле электровентиляторов радиаторов

Блок управления электрооборудованием кузова, блок управления элек­тростеклоподъемниками и наружными зеркалами на двери водителя

Блок управления автоматической коробкой передач, привод управле­ния автоматической коробкой передач

Блок управления подушками безопасности

Комбинация приборов, блок управления двигателем, электроусилитель рулевого управления, выключатель стоп-сигнала, датчик скорости, селектор управления автоматической коробкой передач, переключатель стеклоочистителя ветрового окна, реле выключателя обогрева заднего стекла, реле обогрева ветрового стекла, реле обогрева сидений, разгрузочное реле, блок управления электрооборудованием кузова

Свет заднего хода

Клапан продувки адсорбера, датчик массового расхода воздуха, управля­ющий и диагностический датчики концентрации кислорода, датчик фазы

Обогрев заднего стекла и наружных зеркал заднего вида

Габаритный огонь правый

Габаритный огонь левый, фонари освещения номерного знака, подсветка кнопок всех выключателей

Задний противотуманный фонарь

Ближний свет правый, электрокорректор света правой фары

Ближний свет левый, электрокорректор света левой фары

Дальний свет правый

Дальний свет левый

Противотуманная фара правая

Противотуманная фара левая

Обогрев сидений, прикуриватель

Антиблокировочная система тормозов

Читать еще:  Где искать датчик температуры на Лада Калина: фото и видео

Топливный насос

Омыватели ветрового и заднего стекол, задний стеклоочиститель

Комбинация приборов, диагностический разъем

Муфта компрессора кондиционера, блок управления климат-контролем
