Ремонт переключателя печки Лада Калина

С наступлением холодов главной задачей каждого автомобилиста становится создание тёплых и комфортных условий пребывания в салоне автомобиля. Ведь согласитесь, что гораздо уютней ехать в тёплой машине, нежели мёрзнуть. Однако если тепло не поступает, то необходимо разобраться, с чем это может быть связано. В этой статье хочу поговорить о ремонте переключателя печки Калины.

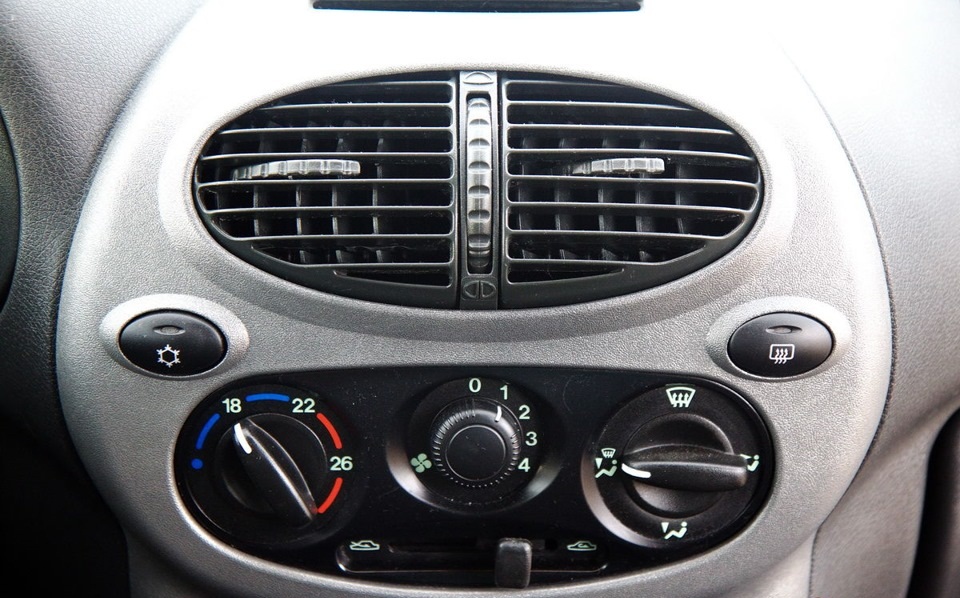

Переключатель отопителя на центральной приборной панели Лада Калина

Устройство механизма регулировки печки

На автомобиле Лада Калина переключатели отопителя разместились на панели в центральной части торпеды. На ней расположены механизмы управления, а именно:

регулятор температурного режима отопителя;
регулятор режимов работы вентилятора;
регулятор управления распределителем воздушных потоков;

рычаг переключения заслонки рециркуляции.

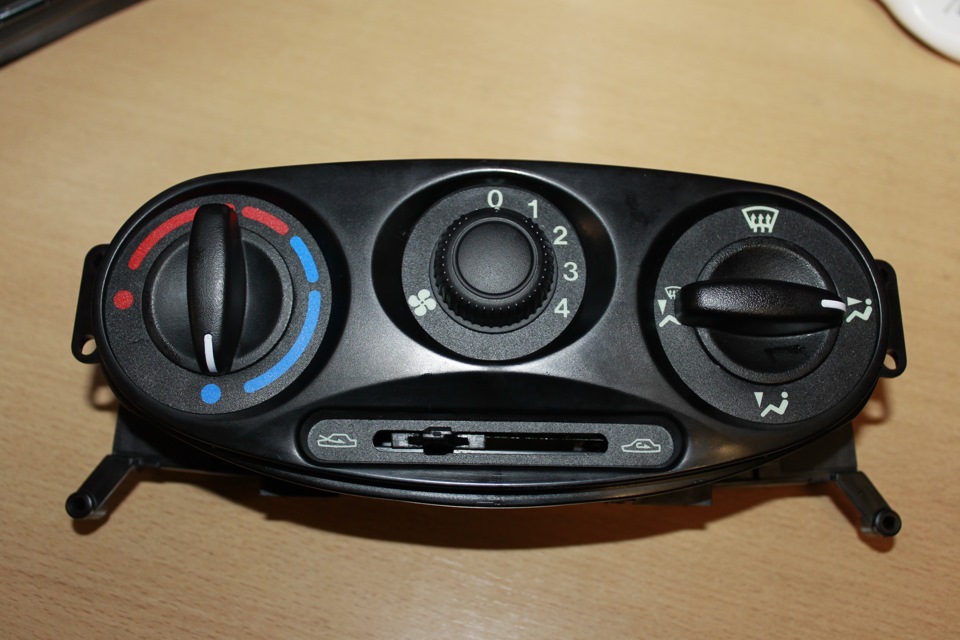

Собственно, вот так выглядит наш механизм. Теперь перейдём к возможным причинам поломки.

Основные причины неисправностей

Итак, что делать, если внутрь нашего автомобиля не поступает тепло и дует холодный воздух. Рассмотрим основные причины таких неисправностей:

Поломка троса регулятора переключения отопителя Калины. Причиной такой неисправности может быть то, что защёлка слетела, и в одну сторону тросик тянется нормально, а к противоположной недотягивает.
На Калине печка работает только на 4 скорости. Связано с поломкой терморезистора.
На автомобиле Калина переключатель печки зачастую ломается от резкого включения, что происходит из-за недостаточно крепкого пластика.

Неисправный резистор отопителя автомобиля Лада Калина

Вот такой перечень основных поломок, которые могут возникнуть. Далее переходим непосредственно к самому ремонту и замене вышедших из строя деталей.

Ремонт и замена неисправных деталей

Многие начинающие автомобилисты задаются вопросами: как снять регулятор печки на Калине, какой светодиод находится в переключателе печки в Калине, что нужно делать, когда не работает переключатель режимов печки на Калине. Отвечая на эти вопросы, хочу сказать, что первоначально необходимо демонтировать наш механизм целиком в сборе, после чего приступают к разборке по следующей схеме:

Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
Снимаем рычаг переключения заслонки, далее снимаем регулятор температуры и регулятор распределения воздушных потоков.

В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
После устранения неисправности сборка осуществляется в обратном порядке.

Для осуществления этих работ из инструмента нам понадобятся лишь плоская и крестовая отвёртки.

Затруднительное или невозможное переключение регулятора температурного режима может быть связано, с поломкой самого переключателя. На автомобиле Лада Калина замена переключателя печки осуществляется достаточно легко (при условии выполненных ранее работ по снятию механизма управления отопителя). На задней консоли панели управления отвинчиваем четыре винта крепления блока переключателей. Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Приборная панель автомобиля Лада Калина в разобранном виде

Когда на Калине не работает регулятор температуры печки, основными причинами поломки могут быть: оторвавшийся провод подключения либо выход из строя терморезистора. Лечатся такие неисправности путём пайки провода и заменой поломанного элемента. Бывает, что не работает регулятор печки на Калине, из-за поломки датчика температуры, что происходит достаточно редко. Находится этот датчик внутри плафона салона автомобиля. При выявлении его поломки, необходимо заменить новым.

Наглядная инструкция по снятию резистора вентилятора

Отвечая на вопрос, какой светодиод установлен в переключателе печки в Калине, хочу сказать, что стоят там светодиодные лампы мощностью 3 Ватта с напряжением 12 Вольт. Такой лампы вполне хватает для подсветки, однако некоторые автомобилисты устанавливают светодиоды с мощностью 5 Ватт. На процесс работы это не влияет, подсветка просто становится немного ярче.

Итог

Подводя итог необходимо отметить, что гораздо комфортнее ездить в тёплом автомобиле. Для того чтобы механизмы переключения отопителя не ломались, необходимо плавно их переключать и резко не дёргать. Удачи вам и пусть ваши автомобиля в зимнее время будут тёплыми и уютными.

Ремонт переключателя печки Лада Калина

Проверка вентиляции и печки Лада Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

Левый боковой выход потоков.
Левый воздуховод.
Обогрев бокового стекла.
Разветвитель воздушных потоков.
Печка.
Правый вентиляционный воздуховод.
Правый боковой выход потоков.
Воздуховод нижнего обогрева.
Воздуховод обогрева салона.
Центральный выход потоков вентиляции.

https://www.youtube.com/video/ZvNo6yeDuYM

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.

Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

Реле с предохранителем в сборе.
Режимный переключатель.
Резистор.
Электрический двигатель печки.
Замок зажигания.

А. К источнику питания.

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

Заводим двигатель автомобиля.
Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
Переводим регулятор скорости на максимум.
Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
Воздух, который выходит с панелей, должен дуть тёплый воздух.
Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

Прогрели двигатель, а тёплый воздух не поступил в салон.
Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

Насос. Ремонту не поддаётся, только замена.
Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Устройство механизма регулировки печки

регулятор температурного режима отопителя;
регулятор режимов работы вентилятора;
регулятор управления распределителем воздушных потоков;
рычаг переключения заслонки рециркуляции.

Собственно, вот так выглядит наш механизм. Теперь перейдём к возможным причинам поломки.

Возможные неисправности отопителя

Поломка троса регулятора переключения отопителя Калины. Причиной такой неисправности может быть то, что защёлка слетела, и в одну сторону тросик тянется нормально, а к противоположной недотягивает.
На Калине печка работает только на 4 скорости. Связано с поломкой терморезистора.
На автомобиле Калина переключатель печки зачастую ломается от резкого включения, что происходит из-за недостаточно крепкого пластика.

Неисправный резистор отопителя автомобиля Лада Калина

Ремонт и замена неисправных деталей

Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
Снимаем рычаг переключения заслонки, далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
После устранения неисправности сборка осуществляется в обратном порядке.

Для осуществления этих работ из инструмента нам понадобятся лишь плоская и крестовая отвёртки.

Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Приборная панель автомобиля Лада Калина в разобранном виде

Наглядная инструкция по снятию резистора вентилятора

Замена регулятора печки на калине

Всем привет не, для кого не секрет что печка на автомобиле Лада Калина греет просто отлично. Сегодня хочется рассказать о блоке управления отопителем и его управлении. Конечно, это направлено для новичков для опытных водителей эта статья будет не интересна, а вот новичкам возможно пригодится. Итак, поехали. Блок управления на Калине имеет четыре регулятора.

Первый это регулятор температуры подаваемого в салон воздуха.

Второй это регулятор мощности воздушного потока имеет четыре скорости.

Третий регулятор меняет направление потока.

И четвёртый регулятор это управление заслонкой рециркуляции.

Крайнее правое положение гоняет воздух только внутри салона, а крайнее правое берёт воздух с улицы. Кстати если вдруг заметили, что у вас потеют окна, посмотрите, в каком положении стоит данный рычаг. Обычно потеют при положении данного рычага справа.

Органы управления печкой Лада Калина (видео)

Система отопления автомобиля должна быть исправна независимо от времени года. Но многие задумываются об этом только к наступлению холодов. Эффективная работа отопителя Лады Калины обеспечивает комфортное пребывание в салоне. Система отопления подводит не так часто, но и для нее важно своевременное техническое обслуживание.

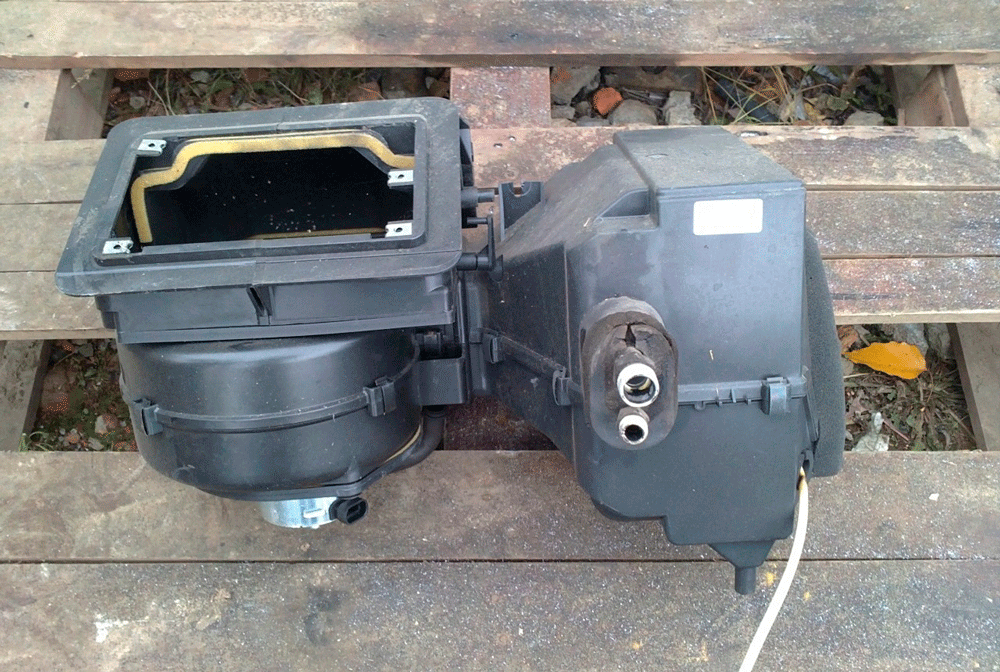

Устройство системы отопления Лады Калина

Печка в автомобиле передает тепло от двигателя в салон. Без обогрева стекла быстро запотевают, зимой становятся заиндевевшими. На Калине расположение печки предусматривает возможность интеграции кондиционера. Система устроена предельно просто и понятно, одинакова для моделей вне зависимости от типа кузова – универсал, седан или хэтчбек. Она схематично показана на фото.

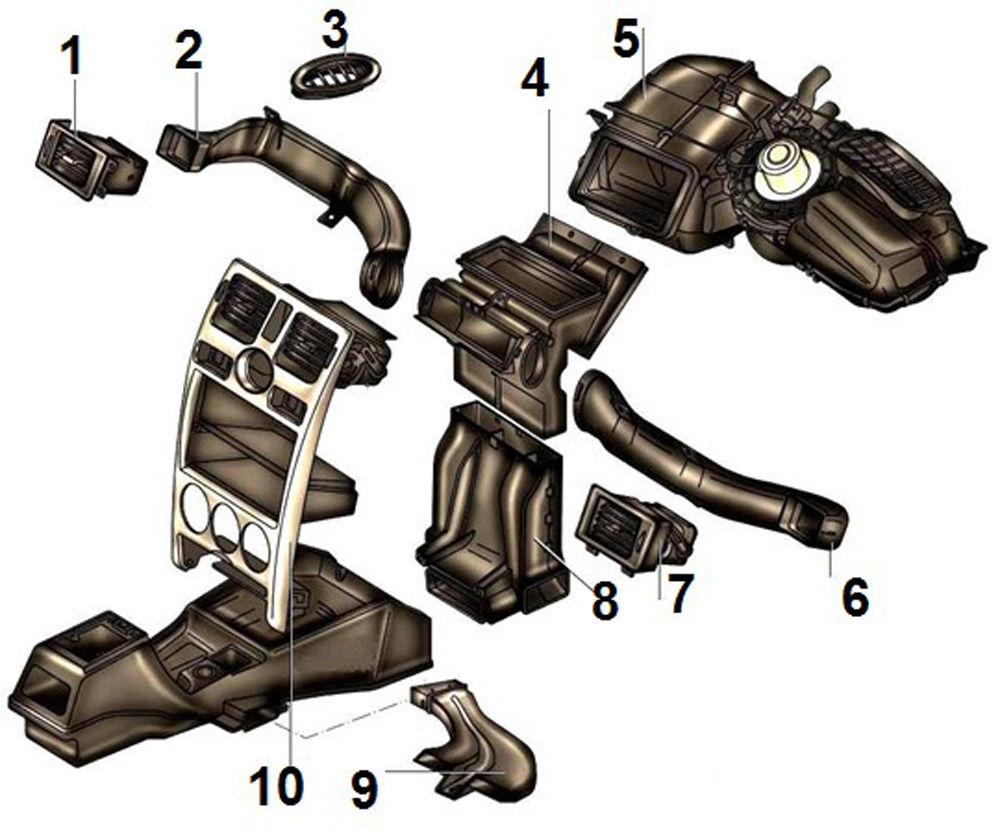

Схема системы отопления

Выход воздуховода слева.
Воздуховод слева.
Воздуховоды лобового стекла.
Распределительный корпус воздуховодов.
Отопитель.
Воздуховод вентиляции справа.
Выход воздуховода справа.
Воздуховод для обогрева ног.
Воздуховод для обогрева салона.
Выход воздуховода по центру.

В конструкции используется приточно-вытяжной принцип циркуляции. В салон поступает воздух, разогревающийся от охлаждающей жидкости, которая одновременно отводит лишнее тепло от двигателя. Печка работает в результате нагрева охлаждающей жидкостью радиатора. Затем с помощью вентилятора разогретый воздух по воздуховодам через дефлекторы поступает в салон автомобиля.

Система отопления контролируется электроникой. Объем воздушных масс, которые прогреваются от радиатора отопителя, регулируется при помощи заслонки. На центральной консоли располагается блок управления климатической установкой, контролирующий положение заслонки и скорость электровентилятора.

Блок управления отопителем состоит из следующих элементов:

Регулятор температуры. Поворачивая ручку, можно корректировать температуру поступающего в салон воздуха. Поворот в синюю зону добавляет холодный воздух, в красную – горячий.
Переключатель скорости вентилятора. Им регулируется скорость поступления воздуха в салон.
Переключатель направлений воздушных потоков – на лобовое стекло и вниз, только вниз на ноги, в верхнюю часть салона, на лобовое и боковые окна.
Ручка рециркуляции. Включает циркуляцию воздуха внутри салона, при этом снаружи воздух не поступает. Может использоваться непродолжительное время ввиду запотевания окон.
Обогреватель заднего стекла.

К системе управления относятся и дефлекторы воздуховодов. Их можно закрывать или открывать, а также регулировать ими направление потока воздуха.

Неисправности системы отопления Калины

Самые распространенные неполадки работы печки – дует слабый поток воздуха, поступает только холодный воздух или не поступает вовсе. Среди причин, по которым не греет печка на Ладе Калине:

Износ патрубков системы охлаждения двигателя. Течь антифриза из-за изношенности шлангов приводит к снижению его уровня в системе, а значит, и к недостаточному обогреву радиатора отопителя.
Кран печки вышел из строя. Определить эту неисправность можно по появившимся на полу, под передними ковриками, лужицам охлаждающей жидкости.
Неисправен блок управления отоплением. Для начала следует проверить питание от бортовой сети. Если оно поступает – проблемы в климатической установке. Ремонт блока лучше доверить специалистам.
Неполадки с проводкой. На блок управления отоплением не поступает напряжение. Чтобы проверить это, придется «прозвонить» все участки цепи.
Неисправность дополнительного резистора, используемого для управления электровентилятором.
Сломан регулятор отопителя. В этом случае будет невозможно установить комфортную температуру воздуха в салоне.
Неисправен радиатор. Одна из самых распространенных проблем – плохо греет печка Лада Калина. При поломке характерны подтекания охлаждающей жидкости. Ремонту деталь не подлежит.

Если проблема не в отоплении, причина в неисправности какого-либо узла системы охлаждения. Эти две системы взаимосвязаны, и неполадки одной негативно сказываются на другой.

Определение неисправности в системе охлаждения

Первым признаком того, что с системой охлаждения что-то не так, является снижение уровня антифриза в расширительном бачке. Следует постоянно контролировать количество охлаждающей жидкости. В исправной системе ее уровень должен сохраняться между минимальной и максимальной отметками. Если объем антифриза начнёт снижаться, мотор будет быстрее нагреваться, и риск перегрева возрастёт.

На Калине нет указателя температуры двигателя, есть только лампочка на панели приборов, которая сигнализирует о критической температуре охлаждающей жидкости. Если доливать антифриз приходится часто, следует искать место утечки. Если пробиты шланги, их можно заменить, как и хомуты.

Следующий объект проверки – циркуляция охлаждающей жидкости в системе. После запуска мотора нужно обратить внимание на расширительный бачок. Нарушение циркуляции может быть вызвано неисправностью водяного насоса (ремонту не подлежит) или засорением системы охлаждения – в этом случае необходимо ее почистить.

Для диагностики термостата нужно запустить и греть двигатель до 70-75 °С, после чего дотронуться до нижнего патрубка радиатора. Если он холодный – охлаждающая жидкость циркулирует только по малому контуру из-за заклинившего в закрытом положении клапана термостата. Это устройство подлежит только замене.

Если после полной проверки неисправность не найдена, причина неполадок печки – воздушная пробка. После выведения лишнего воздуха работа отопителя нормализуется.

Проверка элементов системы отопления

Если не работает печка на Ладе Калине – дует холодным воздухом, – лучше искать причину, начиная с самого простого. Не стоит сразу разбирать сложные узлы. Обычно большинство проблем возникает из-за незначительных неполадок.

Датчик температуры

Если воздух из сопел воздуховодов дует только горячий или, наоборот, только холодный, независимо от положения заслонки, причина неисправности в датчике температуры салона. Он находится в потолке, в плафоне освещения. Проблема решается заменой датчика.

Вентилятор отопления

Если переключение режимов и скорости потока воздуха ничего не даёт (слышен свист или треск, вентилятор начинает шуметь), неисправность связана с электровентилятором. Чтобы это проверить, нужно выполнить следующие действия:

Установите ручку регулятора температуры в крайнее положение синей зоны.
После этого начните переключателем менять скорости вентилятора с первой по четвертую.

Поток воздуха должен становиться сильнее с повышением скорости. Если этого не произойдет, значит, вентилятор неисправен. Если он работает, но не во всех режимах, или скорость меняется непропорционально, то причина поломки в вышедшем из строя вспомогательном резисторе. Источником проблемы может быть сгоревший предохранитель F5 в монтажном блоке из-за обрыва в цепи питания.

Заслонка отопителя

Для проверки заслонки печки на Ладе Калине нужно установить ручку регулятора температуры в крайнее положение в синей зоне, а переключатель скорости вентилятора – на «максимум». Затем нужно поворачивать ручку управления заслонками и одновременно следить за тем, как меняется направление потоков воздушных масс. Если ничего не происходит, это указывает на неисправность регулятора заслонок или заклинивание заслонки в одном положении (слетел тросик тяги).

Ремонт отопительной системы своими руками

Чтобы поменять ту или иную деталь системы отопления, совсем необязательно обращаться за помощью к специалистам. Это поможет сэкономить время, но не финансы. Если следовать рекомендациям, можно заменить некоторые узлы системы самостоятельно.

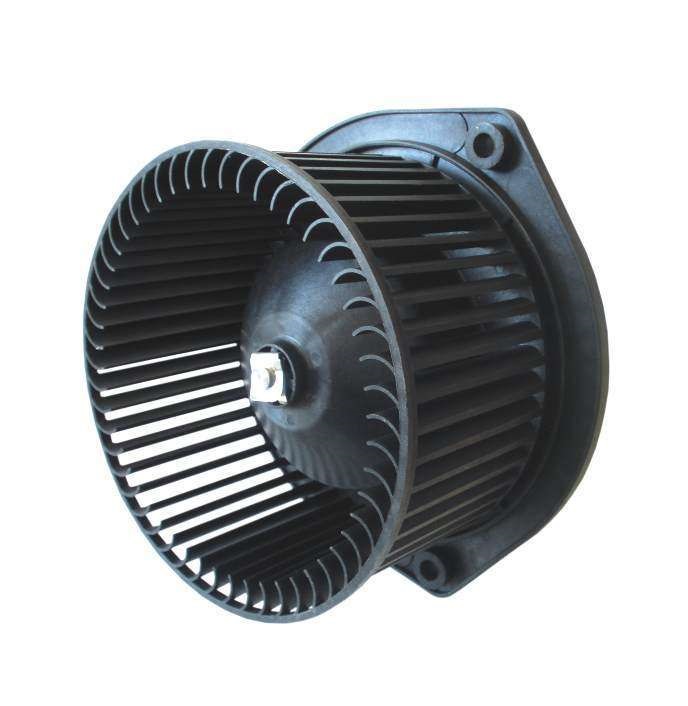

Вентилятор отопителя

Замена вентилятора печки Калина под силу даже новичкам. Основная проблема – в его расположении. По этой причине большую часть времени занимает не замена детали, а ее демонтаж.

Замена вентилятора со снятием панели

Способ рекомендован инженерами «АвтоВАЗа», но он не самый простой. Далеко не все решаются им воспользоваться в условиях обычного гаража. При выполнении работ нужно следовать инструкции:

Сначала следует обесточить бортовую сеть, отсоединив клеммы аккумулятора.
Слить всю охлаждающую жидкость, извлечь салонный фильтр.
Открутив гайки крепления, опустить рулевую колонку в крайнее нижнее положение.
Выключатель стоп-сигналов освободить от проводов, отщелкнув фиксаторы, снять обивку со стоек.
Открутить саморезы и убрать переднюю панель (облицовку), далее снять торпедо вместе с дефлекторами.
Теперь можно приступать к демонтажу вентилятора. Для этого нужно отсоединить от него клемму с проводами, снять шланг вентиляции, открутить крепёжные гайки.

После установки нового вентилятора все дальнейшие действия осуществляются в порядке, обратном демонтажу. Процедура требует внимания и аккуратности, занимает немало времени. В некоторых моментах потребуется помощь второго человека.

Замена вентилятора без снятия панели

Снимать всю приборную панель только из-за вентилятора печки нецелесообразно. Заменить устройство можно и без снятия торпедо – нужно только приподнять его правую сторону. Далее следует «вооружиться» ножом и фонариком и залезть под панель. Шумоизоляция отрезается, откручиваются крепёжные элементы, и замена моторчика печки Калина становится гораздо проще. Данный способ значительно сэкономит время и нервы, хотя и создаст некоторые неудобства.

Прежде чем приступить к замене электровентилятора, необходимо убедиться в том, что неисправно именно это устройство.

Замена регулятора температуры

Для демонтажа детали и ее замены необходимо снять блок управления в сборе. Процедура выглядит следующим образом:

бортовая сеть обесточивается путем снятия «минусовой» клеммы с аккумулятора;
магнитола (если есть) извлекается, и от нее отцепляется клеммная колодка проводов;
рычаг управления заслонкой снимается;
далее демонтируется ручка регулятора температуры и направления воздушных потоков;
в нижней части блока управления расположены заглушки – их нужно снять и открутить под ними крепёжные винты;
центральную консоль следует аккуратно потянуть на себя;
после снятия консоли отсоедините клеммные колодки от переключателей.

После замены все собирается в обратной последовательности. Эта операция проста, и для работы понадобится только пара разных отвёрток.

Замена радиатора отопителя без снятия панели

Поменять радиатор печки на Ладе Калине, как и на всех переднеприводных автомобилях ВАЗ, – непростая задача. Придется демонтировать большую часть передней панели. Для работы понадобится новый радиатор отопителя, шланги, хомуты, болгарка и стандартный набор инструментов. Сначала нужно провести некоторые манипуляции в подкапотном пространстве:

слить из системы охлаждения антифриз;
снять аккумулятор, корпус воздушного фильтра, обеспечив беспрепятственный доступ к патрубкам отопителя;
от печки в подкапотном пространстве нужно отсоединить все резиновые патрубки, открутить гайку крепления металлического щитка, который прикрывает шланги, идущие к печке в салон.

Теперь нужно перейти в салон и выполнить следующие действия:

открутив три гайки крепления, демонтировать педаль газа;
отвести как можно дальше в сторону педаль тормоза;
сделав надрез на металлическом щитке, отрезать ножом патрубки радиатора;
вывернуть крепёжные винты и вытащить радиатор отопителя в сторону педалей.

Достать радиатор, не снимая панель, – только половина дела. Не менее проблематично его установить. Перед этим патрубки следует тщательно зачистить от заусенцев и шероховатостей мелкозернистой наждачной бумагой.

На верхний отвод радиатора насаживается шланг с более толстым окончанием, на нижний – с более узким. Другие концы, не путая, нужно установить вместо старых. Место, где шланги из салона выходят в подкапотное пространство, желательно обработать шумоизоляционным материалом.

Замена радиатора печки поможет решить проблему недостаточного обогрева. Ввиду трудоемкости большинства работ по устранению неисправностей системы отопления цены на такие услуги на специализированных СТО могут показаться весьма высокими. Неудивительно, что появилось немало «народных» способов ремонта.

Доработки системы отопления

Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.

Увеличение рабочей температуры

Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.

Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.

Установка гидравлического забора на водоотвод

В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.

Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.

Регулярное снятие и установка торпедо приведет к его разбалтыванию, появятся скрипы, стуки и другие посторонние звуки, исходящие из-под панели во время движения.

Регулировка заслонки печки

Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.

Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.

Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.

Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:

Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
После этого трос можно зафиксировать скобой.

Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.

Если следить за состоянием системы отопления и периодически проводить техническое обслуживание, печка будет долго работать без каких-либо серьезных проблем.

Каждый автовладелец знает, насколько важна работа отопительной системы, особенно в условиях зимних холодов. Если печка выходит из строя, это, как минимум, принесет немалые неудобства для водителя и пассажиров, поэтому работоспособность этого узла должна быть на высшем уровне. Подробнее о том, как производится замена печки на Калине и в каких случаях она требуется, вы сможете узнать из этого материала.

Возможные неисправности отопителя и способы их устранения

Если печка дует очень слабо или на текущем режиме она в принципе отказывается дуть воздухом, то неисправностей, как и способов устранения, может быть несколько:

Износились шланги отопительной системы. Как правило, если течет тосол или не греет печка, это может быть обусловлено износом патрубков. Чтобы решить такую проблему, необходимо произвести тщательную диагностику каждого из патрубков. Через трещины, а также другие их повреждения может выходить охлаждающая жидкость.
Вышел из строя кран отопителя. Если кран управления печкой сломался, об этом могут сказать следы протечки расходного материала в салоне транспортного средства.
В работе блока управления появились неисправности. Если проблема кроется в блоке, то в первую очередь необходимо проверить качество его подключения к бортовой сети. Если он правильно подключен, то скорей всего, проблема кроется именно в нем. Ремонт блока лучше доверить специалистам.
Неисправности проводки. Возможно, блок не включает систему отопления из-за отсутствия контакта с бортовой сетью. В данном случае проблема решается путем провзонки цепи для поиска оборвавшегося участка.
Сломался добавочный резистор. Это устройство используется для управления вентилятором отопителя, так что если не греет печка на Калине, также нужно проверить работоспособность этого элемента. Если он не работает, то его надо будет менять.
Не работает регулятор печки Калина, расположенный в салоне авто. Если отопитель дует только горячим, а при переводе его режима из горячего воздуха на холодный он никак не реагирует, то скорей всего, из строя вышел регулятор, установленный на центральной консоли.
Сломался радиатор отопительного узла. Такая проблема считается одной из самых часто встречаемых на отечественных машинах, особенно она актуальна для Калины. Можно попробовать отремонтировать это устройство или поменять его самостоятельно. Подробнее о том, как снимать и как произвести замену устройства, мы расскажем ниже (автор — канал Интересное видео).

Инструкция по замене печки

Перед тем, как снять все необходимые детали, тросики и прочие компоненты с Калины, подготовьте новый радиатор, патрубки и хомуты. Патрубки потребуются на тот случай, если старые износились или за годы работы они ни разу не менялись. Как показывает практика, больше всего шланги подвержены износу при перепадах температур, поэтому их в любом случае нужно время от времени менять.

Инструкция на тему как поменять радиатор представлена ниже:

Процедуру замены начинаем в моторном отсеке. Для начала следует подставить емкость под сливное отверстие и слить из радиатора весь расходный материал. Если вы заметили, что охлаждающая жидкость уже старая и отработала свой ресурс эксплуатации, что можно понять по ее цвету и отложениями, то антифриз также лучше поменять.
Вам необходимо обеспечить наиболее удобный доступ ко всем патрубкам и шлангам радиаторного узла в моторном отсеке. Чтобы сделать это, произведите демонтаж корпуса воздушного фильтра силового агрегата, аккумуляторной батареи, а также ее площадки. Далее, необходимо отсоединить все магистрали от радиаторного устройства в подкапотном пространстве. Сделав это, с помощью гаечного ключа можно открутить гайку, которая фиксирует металлический кожух на щите двигателя. Эта гайка расположена рядом с патрубками, которые проходят в салон Калины.
Далее, перемещаемся в салон автомобиля. Вам нужно демонтировать педаль газа, для этого открутите три гайки. Что касается педали тормоза, то ее демонтировать не получится, поэтому просто отведите ее в сторону настолько, насколько это возможно.
Теперь вам предстоит надрезать стальной кожух так, как показано на фото, после чего спилить трубки радиаторного узла. Сделав это, вы сможете произвести демонтаж устройства со стороны педалей, но для этого потребуется также открутить болты, которые фиксируют его.
Перед тем, как произвести установку нового радиаторного устройства, необходимо будет тщательно обработать наждачной бумагой его трубки. Учтите, что они должны быть максимально ровными. После того, как все поверхности будут готовы, на верхнюю трубку надевается магистраль с расширенным окончанием, а на нижнюю — с более узким концом. Остальные выходы необходимо подключить в подкапотном пространстве вместо старых. Также учтите, что со стороны салона Калины место выхода магистралей в моторный отсек желательно обработать шумоизолирующим материалом.

Цена вопроса

Ассортимент радиаторных узлов для Калин не особо большой. В среднем цены на радиаторы такие:

Видео «Решение проблемы потекшего радиатора»

Как в домашних условиях произвести ремонт узла — подробная инструкция процесса представлена на видео ниже (автор — SergSerg).

Термостат Калины с регулировкой температуры: правила замены1ladakalina.ru

В каждом автомобиле есть термостат, Калина от производителя Лада тоже не обделена подобным устройством. Термостат считается важной частью охлаждающей системы машины. Благодаря ему двигатель автомобиля работает в нормальном режиме, так как прибор поддерживает температуру на заданном уровне. Это устройство предотвращает перегрев мотора.

Температура регулируется с помощью специального клапана, который установлен в охлаждающей системе. Когда двигатель автомобиля начинает перегреваться, клапан открывается. Этот процесс осуществляется в автоматическом режиме. Когда двигатель остывает, клапан закрывается.

Чаще всего это происходит в тех ситуациях, когда наступают холода. Закрыв клапан, вы снизите продолжительность прогрева двигателя.

Как определяется неисправность

Принцип работы устройства заключается в следующем. Охлаждающая жидкость в двигателе движется по 2 путям: это большой и малый круг. Чтобы двигатель машины быстро прогрелся, термостат отключает большой круг. После этого жидкость начинает проходить по малому кругу, циркулируя до тех пор, пока ее температура не снизится до 85°С.

В этот момент клапан начинает приоткрываться. Когда жидкость остынет, температура станет нормальной, клапан откроется полностью. Когда не открывается термостат, двигатель перегревается.

Если в вашей машине термостат неисправен, могут наблюдаться следующие явления:

Двигатель транспортного средства нагревается очень долго.
Мотор перегревается. Охлаждающая жидкость нагревается очень сильно, вы не можете определить причину.

Перегрев двигателя может повлечь серьезные последствия. Поэтому занимайтесь регулировкой температуры, вовремя ремонтируйте термостат, иначе придется тратить большие суммы на капитальный ремонт мотора.

Если термостат вышел из строя, его нужно заменить. Вы можете сделать это своими силами либо обратиться в специализированный техцентр. Купить новый термостат на Калину можно в автомагазине.

Самостоятельная замена устройства

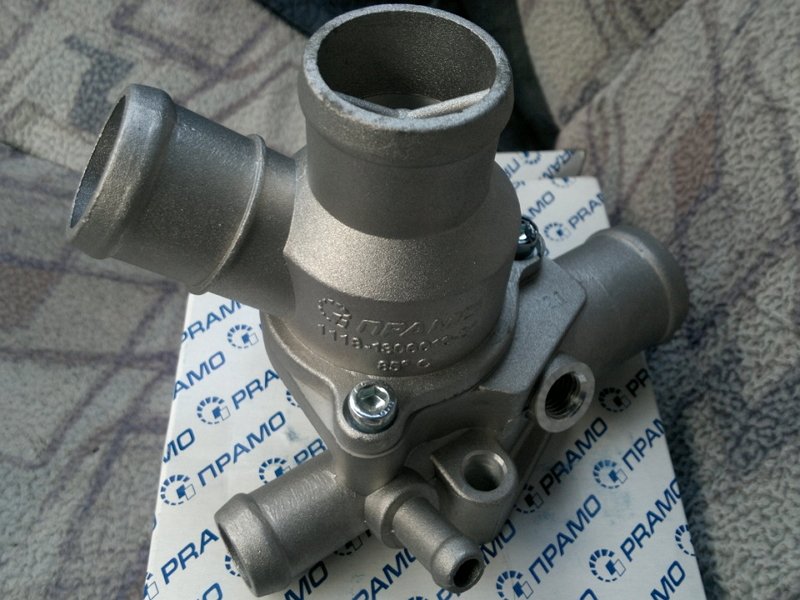

Замена термостата на Лада Калина 2 осуществляется в несколько этапов. Лучше заранее изучить устройство термостата, это поможет избежать ошибок. Для проведения работ подготовьте следующие инструменты:

Простые отвертки. Достаточно стандартного набора.
Торцевой ключ на 12 и 13.
Чистую емкость объемом около 5 л. В нее вы сольете охлаждающую жидкость.
Новый термостат. Приобрести его можно в магазине.
Герметик, лучше всего купить силиконовый.

Если вы думаете о том, как проверить термостат, то вы можете сделать это, не снимая его с машины. Запустите двигатель, термостат при этом должен находиться в закрытом положении. Посмотрите, не нагрелся ли патрубок, соединяющий устройство с радиатором. Теплый патрубок свидетельствует о том, что термостат закрыт плохо. Это увеличивает расход топлива.

Возьмите емкость и аккуратно слейте около 5 л охлаждающей жидкости. После этого демонтируйте фильтр. Посмотрите на моторный отсек: на его передней панели вы увидите гайку. Открутите 2 болтика. Найдите датчик расхода воздуха, отсоедините разъемы.

На воздушном патрубке ослабьте хомут, снимите его. Обратите внимание на воздушный фильтр, снимите корпус. В Ладе Калине установлен клапан продувки адсорбера, выньте из него разъем. Снять его с крепления достаточно легко, для этого потяните разъем вверх, а затем отведите в сторону вместе с трубками.

Если все сделаете правильно, разъем не будет мешать вашим дальнейшим манипуляциям.

Используйте гаечные ключи либо отвертки. Так вы быстро ослабите хомутики, которые удерживают патрубки. Обратите внимание, если вы слили жидкость в рекомендованном объеме, то она не будет течь из патрубков.

Чтобы открутить верхнюю гайку устройства, используйте ключ на 12. Снимите с него провод массы, с датчика температуры уберите разъем. На самом термостате расположена шпилька и гайка. Для их демонтажа возьмите ключ на 13. Снимите устройство, легко покачивая его из стороны в сторону.

Термостат за время эксплуатации транспортного средства может прикипеть к месту. Для того чтобы было проще выполнить демонтаж, возьмите отвертку.

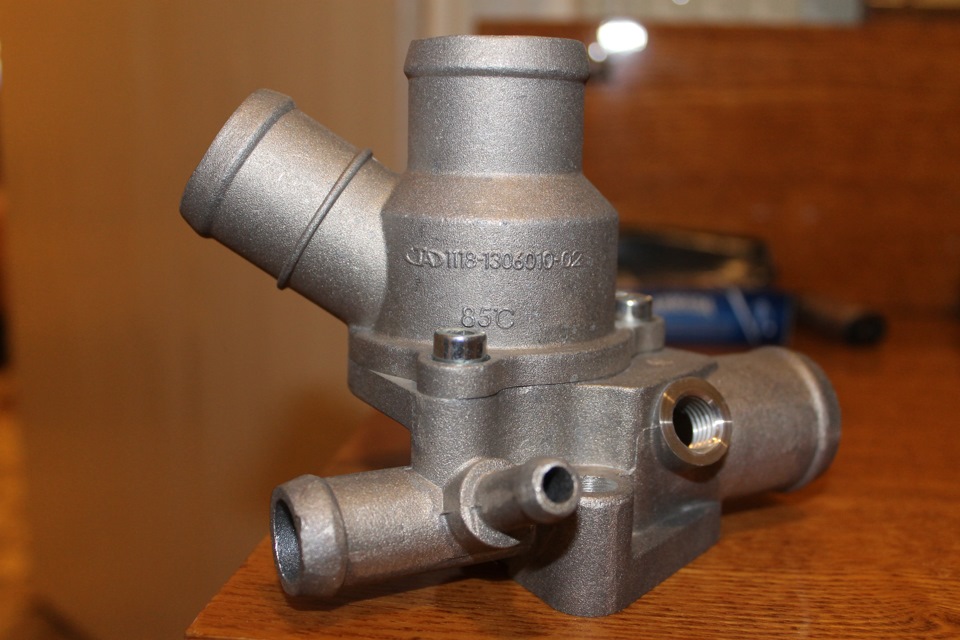

Помните о том, что температура открытия термостата составляет 85°С. Это в том случае, если система работает корректно. Перед монтажом нового устройства тщательно подготовьте место посадки. Уберите части старой прокладки, для удаления грязи и пыли возьмите чистую тряпочку. Купите новую прокладку, это гарантирует, что в дальнейшем из термостата не будет подтекать жидкость.

Нанесите на посадочное место немного герметика, будет достаточно слоя толщиной 1 мм.

Дайте ему чуть подсохнуть, подождите до момента начала кристаллизации. Обычно время ожидания не превышает 5 минут. После этого можно начинать фиксацию нового устройства. Установите датчик температуры, его можно взять со старой системы. Подсоедините провод, который идет на массу. Собирайте систему в обратном порядке.

Присоедините все шланги, аккуратно залейте жидкость для охлаждения. Помните о том, что в системе могут образоваться воздушные пробки. Их нужно сразу убрать.

Завершив сборку, произведите проверку системы охлаждения Лада Калина 2. Для этого заведите мотор, внимательно осмотрите места соединений. Протечек не должно быть. Если возникнет необходимость, подтяните хомуты.

Теперь вы знаете о том, как отрегулировать термостат. Ремонт системы охлаждения не займет много времени. Вы справитесь без помощников. Выполнив работу своими силами, не обращаясь на СТО, вы сэкономите на ремонте.

Систему нужно протестировать. Садитесь в машину, при езде следите за температурой жидкости для охлаждения. Она не должна нагреваться выше 90°С. Именно так выполняется проверка термостата.

назад Процедура замены лампы ближнего света на Калине Вперед Варианты тюнинга «Калины Универсал»
Похожие статьи
Принцип работы климатической системы (кондиционера) на Калине
Калины с кондиционером (климатической системой) отличаются от обычной печки следующими элементами: появляется кнопка включения кондиционера (на рисунке под номером 3), устанавливается свой регулятор температуры с нарисованными значениями (под номером 5, особенное отличие от обычного регулятора печки в обратной регулировке, то есть где у регулятора обычной печки жарко, то у регулятора с кондиционерам там холодно). Так же в машинах с кондиционерам в плафоне освещения салона устанавливается дополнительный датчик температуры салона.
Сначала назовем все элементы управления кондиционером, а потом уже опишем что делает каждый и сам принцип работы:
Регулятор скорости вентилятора.

Регулятор забора воздуха, рециркуляция.

Кнопка включения кондиционера.

Регулятор направления воздушного потока.

Регулятор температуры выходящего воздушного потока.

Регулятор скорости вентилятора
Данный ругулятор имеет 5 положений: Выключен, 3 скорости потока и максимальная скорость. Максимальную скорость я вынес в отдельный пункт, так как данная скорость работает без резистора и работает даже при его перегорании. При положении регулятора в зоне 0 все электро элементы системы отключаются.
Рециркуляция, регулятор забора воздуха
Данный регулятор отвечает за то, откуда будет поступать новый воздух или с улицы или из вашего салона. Имеет 2 положения: улица и салон, хотя можно установить и центральное положение (частично будет браться с улицы и частично из салона). Не желательно на долго включать рециркуляцию из салона, так как не будет поступать свежий воздух в салон и возможно ухудшение состояния людей в машине.
Кнопка включения кондиционера
Данной кнопкой запускается сам компрессор кондиционера и салонный радитор кондиционера начинает охлаждаться, работает только при включенной скорости работы вентилятора. До 2011 года индикатор работы кондиционера не был подключен, хотя в дизайне предусмотрен.
Регулятор направляения воздушного потока
Данным регулятором вы можете задать где будет выходить потоки охлажденного или нагретого воздуха. Основные 4 положения: только лобовое стекло, только центральные воздуховоды, только ноги, ноги и лобовое стекло. Для более быстрого охлаждения или нагревания салона советую использовать положение центральных воздуховодов, а в остальном использовать пололжение: ноги и лобовое стекло. Особенно это нужно при работе кондиционера в режиме охлаждения, что бы вас не продуло.
Регулятор температуры
Данным регулятором вы указываете климатической системе какой температорой должен быть салон. У калины с кондциионером в печке установлено 2 радиатора: через один протекает нагретая жидкость охлаждения двигателя, а через дургой фрион кондциионера (который охлаждается при включенной кнопки кондиционера). В зависимости от выставленной температуры заслонка регулирует через какой радитор и сколько пропускать воздуха чтобы достич желаемого результата. Если регулятор повернут в крайнее левое положение (охлаждения), то весь поступающий воздух проходит через радитор кондциионера, а если в крайнем правом, то через второй радитор нагрева.
При других положениях, то есть задается именно нужная температура, в роль включается контроллер, который устанавливает температуру из 2-х факторов: температура салона и желаемая температура. Рассмотрим следующие возможные варианты работы климатической системы при заданной температуре:
Температура салона гораздо ниже заданной (например утро зимой), а вы задали температуру 22 градуса — сначала климатическая система начнет подавать максимально горячий воздух, во время прогрева салона с датчика температуры салона забирается информации и при достижении заданной температура температура выходящего потока из сопел снизится до заданной. Часто люди не понимают что происходит, чуствуя резкое изменение температуры в сторону холода, и начинаю прибавлять регулятор, начинается опять нагрев и при достижении снижение. Советую просто N время потерпеть и Вам станет довольно комфортно.

Температура салона выше заданной (летний день), а вы задали 18 градусов — по личному опыту работает немного другой алгоритм, заслонки ставятся так чтобы сразу подать заданный температуры воздух.

Само включение кондиционера влияет на температуру радиатора (спарителя) самого климата.
Датчик температуры салона лада калина — Вопросы по диагностике и ремонту — АвтоМастера.нет
сообщение изменено Алекс-1982 в 20-4-2015 22:40
сообщение изменено Алекс-1982 в 20-4-2015 22:31
Если Вы являетесь «счастливым» обладателем Lada Kalina, то рано или поздно можете услышать тихое но довольно противное попискивание или потрескивание в салоне. Будите у всех спрашивать что же за дьявольский «сверчок» издаёт такой противный писк. Обнаружите что звук появляется когда регулятор температуры печки включен в любое положение кроме двух крайних (холодить на полную / греть на полную). Если всё это так, то 99% вероятность что навернулся датчик температуры воздуха в салоне
На самом деле называют этот узел электронный датчиком условно… сам датчик это маленький полупроводник — диод, он воспринимает температуру салона, но так как спрятан он в районе плафона освещения салона (над ним или рядом, в зависимости от модели машины), то не может оценить правильно температуру воздуха, ведь рядом с ним и в салоне температура одинаковой будет через длительный промежуток времени… то есть реакция датчика на реальную температуру в салоне очень замедленна. Спасает всё дело вентилятор. Это маленький моторчик бесшумный, он засасывает воздух из салона через датчик и таким образом ускоряет реакцию на температуру (снижает инерционность). Двигатель работает в том случае, если на регуляторе температуры печки выставлена определённая удерживаемая температура. В крайних положениях он не срабатывает, так как нет смысла электронике знать температуру если её не нужно регулировать (печка вкл. на полную).
В чём проблема?
Проблема в том что начинает как раз шуметь этот маленький вентилятор.
Все кто уже связывался с этой проблемой меняли целиком этот блок в конце концов… стоит он порядка 250 — 400 р. и всё бы ничего, но дальше всё от везения зависит… кому везёт, тот меняет 1 раз, кому не везёт, меняет постоянно :superstit:
Все как 1 рекомендуют залить в отверстия где датчик (не разбирая) масла или лучше ВД-40 и тогда есть 50% шанс что поработает какое-то время. Скажу вам сразу, у кого это срабатывает, это скорее из области как раз таки везения.
Я нашел 2 причины шумов (они единственные):
1) Крыльчатка на валу моторчика не приклеена, сползает и задевает пластиковый крепёж или крайний резистор
— В этом случае можете сдвинуть крыльчатку так, что бы ничего не задевала, при желании можете капнуть клей
2) В моторчике немного раскрошился ротор и крошка задевает обмотки и корпус, издавая неприятный звук и со временем может порвать обмотку в двигателе.
— В этом случае нужно снять двигатель. Для этого необходимо отпаять проводки (запомните какой куда припаян был). Если есть пластиковая крышка то нагрейте место крепления отвёрткой горячей не задевая детали и снимите. Аккуратно выньте провода, только не порвите, и снимите крыльчатку с вала движка, затем снимите двигатель (да, да — он съёмный, только не рвите провода). Двигатель разборный, подденьте отвёрткой, он относительно легко располовинится. Внутри 4 обмотки — статор и диск на валу — ротор. Крошится ротор, он сделан из постоянного магнита, цвет какой-то не здоровый темно-зелёный. Ротор аккуратно нужно очистить от крошки магнитной, помыть. Проверьте не завалялось ли чего в Статоре, уберите если есть крошки от ротора.
При желании можете смазать диск ротора каким-нибудь клеящим веществом, но таким, которое не создаёт толстую поверхность. Можно использовать супер клей, главное быстро нанести что бы не засох и слой что бы был очень тонкий и равномерный. Только не берите у жены для этой цели лак для ногтей, он точно не сгодится!
Лично я просто почистил и ничем не покрывал сверху. Далее соберите в обратном порядке. Сначала соберите двигатель и проверьте рукой как крутится вал ротора, если достаточно легко то всё в норме, перед сборкой можно даже чуть-чуть смазать литолом или солидолом, но совсем чуть-чуть, иначе вязкость масла будет препятствовать вращению. Сборка врятли вызовет затруднение. На весу подключите клемник двигателя и включите регулятор печки на какую-нибудь температуру (число, а не крайние положения), двигатель должен закрутиться без шума. Если всё впродяке то соберите всё до конца и довольствуйтесь тишиной в салоне
Процедура снятия датчика с машины занимает порядка 10-ти минут максимум, если вы снимаете впервые и боитесь что-то сломать ненароком.
Процедура починки и сборки — не более 20 минут если конечно вы не забыли куда забросили паяльник и нашли его сразу :smaile3:
В 10-ках итд двигатель выглядит немного иначе и не могу сказать является ли разборным, но думаю разбирается.
