Снятие, разборка и установка генератора ВАЗ (Lada) Kalina 1117 2004-2013

print share bookmark_border

0 Просмотры

0.0 Рейтинг

Инструмент

Не обозначено

Инструмент:

Вороток под торцевую насадку
Насадка на вороток 7 мм
Насадка на вороток 8 мм
Насадка на вороток 13 мм
Насадка на вороток 17 мм
Высокая насадка на вороток 24 мм
Шестигранный ключ 8 мм
Трубный ключ
Отвертка плоская средняя
Маркер
Оправка
Молоток большой
Двухзахватный съемник

Паяльник
Электрический тестер
Оправка по диаметру заднего подшипника

Детали и расходники:

Деревянный брусок

Снятие генератора

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем ремень генератора. Нажав на фиксатор колодки провода предварительного возбуждения генератора, отсоединяем колодку от разъема регулятора напряжения.

2. Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+», и снимаем их с вывода.

3. Головкой «на 17» отворачиваем болт нижнего крепления генератора и вынимаем его. Вынимаем гайку из кронштейна генератора.

4. Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

5. Снимаем генератор.

Разборка генератора

1. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников. Головкой «на 8» отворачиваем три гайки крепления кожуха.

2. Снимаем кожух.

3. Снимаем со шпилек крепления кожуха три металлические шайбы.

4. Шлицевой отверткой отворачиваем два винта крепления выводов регулятора напряжения.

5. Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

6. Снимаем регулятор.

7. Маркером помечаем взаимное положение крышек генератора.

8. Головкой «на 7» отворачиваем четыре болта, стягивающие крышки.

9. Снимаем заднюю крышку со статором в сборе.

10. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно передней крышки. Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора.

11. Отворачиваем гайку крепления шкива, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу. Снимаем шкив.

12. Снимаем распорную шайбу.

13. Выталкиваем вал ротора из передней крышки.

14. Снимаем крышку.

15. Для замены переднего подшипника, шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

16. Снимаем прижимную пластину.

17. Руками выталкиваем подшипник из гнезда.

18.

Снимаем его подшипник. Если вытолкнуть подшипник не удается, выбиваем его с помощью оправки или инструментальной головки подходящего диаметра.

19. Для замены заднего подшипника, двухзахватным съемником спрессовываем подшипник с вала ротора.

Предупреждение:

При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора. Для установки захватов съемника на пластмассовой втулке ротора выполнены две лыски.

20. Если необходимо снять выпрямительный блок или статор, отпаиваем шесть выводов обмотки статора от выводов выпрямительного блока.

21. Отвернув ключом «на 8» три гайки крепления, снимаем выпрямительный блок и статор.

Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

22. Сборку генератора выполняем в обратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок, и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходящего диаметра, прилагая усилие только к внутреннему кольцу подшипника.

23. Если передний подшипник не удается вставить в крышку генератора, запрессовываем его подходящей инструментальной головкой, прилагая усилие к наружному кольцу подшипника.

В статье не хватает:

Качественных фото ремонта

Источник: http://wiki.zr.ru/179_Ремонт_Kalina

Lada Granta и Kalina: проверка и замена ремня привода генератора

В соответствии с регламентом технического обслуживания автомобилей Лада Гранта и Калина проверку ремня привода генератора (эластичного ремня) проводим каждые 15 тыс. км пробега, а замену — через каждые 30 тыс. км побега. Как это сделать своими силами?

41Снимок

Схема привода генератора: 1 — шкив привода генератора; 2 — шкив генератора; 3 — ремень генератора

На двигателе нет устройства для натяжения ремня привода генератора, поэтому ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется. В критических ситуациях (например, при ремонте в пути) допускается снятие и повторная установка ремня. В дальних поездках рекомендуется иметь в запасе новый ремень привода генератора.

DSC_90

Маркировка ремня привода генератора 6 РК 823 (шестиклиновой, длина 823 мм).

Для проверки состояния ремня включаем пятую передачу в коробке передач, толкаем (нажимая на передний бампер) автомобиль назад и осматриваем ремень привода генератора по всей длине. На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить.

DSC_901

Для замены ремня ножом разрезаем старый ремень и снимаем его.

DSC_91

Головкой «на 13» отворачиваем на несколько оборотов болт нижнего крепления генератора (для наглядности показано на снятом двигателе).

DSC_01

Тем же инструментом отворачиваем гайку…

DSC_9

…и вынимаем болт верхнего крепления генератора.

Далее нам необходимо повернуть генератор так, чтобы верхняя проушина крепления генератора зашла за…

888

…выступ на кронштейне.

DS9000

Прижав генератор к кронштейну…

DC_9001

…привязываем его проволокой к гайке крепления крышки головки блока цилиндров.

Снимок

Надеваем ремень на шкив 2 генератора и верхнюю часть шкива 1 привода генератора.

Включаем пятую передачу в коробке передач и, прижимая ремень к шкиву привода генератора, толкаем автомобиль назад до тех пор, пока ремень не наденется на шкив. Отвязываем проволоку.

2279

Отжимаем отверткой или монтажной лопаткой генератор от кронштейна и вставляем верхний болт крепления генератора.

Заворачиваем и затягиваем нижний болт и гайку верхнего болта крепления генератора моментом 15–24 Н·м. При необходимости снятия ремня привода генератора без его повреждения также толкаем автомобиль назад (включив пятую передачу и прижав генератор к кронштейну)…

Снимок1

…отверткой прижимая ремень к наружному краю шкива привода генератора, пока ремень не сойдет со шкива.

[14 операций по техобслуживанию Lada Granta, которые помогут вам сэкономить]

[Как сэкономить на плановом ТО Lada Granta] [Техническое обслуживание Lada Granta на 2,5 тыс. км пробега] [Техническое обслуживание Lada Granta на 15 000 и 105 000 км пробега] [Техническое обслуживание Lada Granta на 30 000 и 60 000 км пробега] [Техническое обслуживание Lada Granta на 45 тыс. км пробега] [Техническое обслуживание Lada Granta 75 тыс. км пробега] [Техническое обслуживание Lada Granta на 90 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Granta] [Лампы, применяемые в автомобиле Lada Granta]

Снятие и установка генератора Лады Гранта

Для привода генератора использован импортный ремень производства фирмы «Gates».

Типоразмер ремня генератор — 6PK 823. Каталожный номер ВАЗ-1118-1041020-07, то есть заимствованный с Лады Калины. Для снятия генератора с автомобилей Лада Гранта с двигателями ВАЗ-11183, ВАЗ-21116 и ВАЗ-11186 выполните следующие операции.

Вам потребуются: торцовая головка «на 13», монтажная лопатка.

1 Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2 Снимите брызговик двигателя по аналогии с операциями проводимыми на автоомбле Лада Калина — «Снятие и установка брызговика двигателя Лада Гранта», так как защита двигателя (брызговик) аналогична.

3. Отсоедините колодку жгута проводов от генератора.

4. Откиньте защитный колпачок гайки крепления силового провода

5. Отверните гайку…

6. …и снимите провод с контактного болта генератора.

7. Отверните гайку верхнего болта крепления генератора, монтажной лопаткой отожмите генератор от двигателя и извлеките болт.

8. Выверните болт нижнего крепления генератора. ..

9. …монтажной лопаткой отожмите генератор от двигателя и извлеките болт из отверстий.

10. Сместите генератор в сторону правого брызговика.

11. Снимите ремень со шкива генератора и снимите генератор.

12. Снимите ремень со шкива коленчатого вала.

13. Установите генератор в порядке, обратном снятию. Натяжение ремня на версии с 8 клапанным двигателем не регулируется.
14. Убедитесь, что при установке ремня привода клиновые дорожки совпадают с ручьями шкивов.
Для снятия генератора с автомобилей с двигателем ВАЗ-21126 – двигатель автомобиля Лада Приора, смотрите статью «Снятие и установка генератора на автомобиле Лада Приора»
Установка генератора на автомобиль происходит в обратной последовательности. После установки генератора, важным моментом является регулировка натяжения ремня, именно от этой операции будет зависеть срок эксплуатации как ремня, так и генератора. Натяжение ремня генератора можно произвести только для генератора установленного на двигателе 21126.

О том как заменить кронштейн генератора Лада Гранта на кронштейн от генератора Лада Калина вы можете узнать из статьи «Генератор Гранты на кронштейн генератора от Калины»

Натяжитель ремня генератора Калина и ремень генератора: замена

Как известно, ремень генератора Лада Калина (ремень навесных агрегатов) в процессе эксплуатации автомобиля постепенно изнашивается, растягивается и т.д. По этой причине следует постоянно проверять натяжение ремня генератора, а также проводить оценку состояния данного элемента не предмет расслоений, трещин и других дефектов.

Дело в том, что если ремень генератора изношен или прослаблен, сам генератор может хуже работать, что и приводит к проблемам с зарядкой АКБ. Еще можно отметить появление посторонних шумов (например, ремень генератора свистит или шумит). В подобной ситуации изношенный ремень нужно менять или, как минимум, подтягивать при такой возможности. Параллельно следует проверять состояние роликов ремня генератора.

Часто бывает и так, что сам ремень в нормальном состоянии, без явных дефектов. Однако его не удается натянуть по причине того, что натяжитель ремня Калина вышел из строя. Далее мы рассмотрим, как заменить ремень генератора на Калине своими руками, а также как поменять натяжной ролик Калина.

Содержание статьи

Лада Калина: ремень генератора, натяжитель и особенности

Сразу отметим, что не все модификации Лада Калина имеют натяжитель ремня генератора. Например, есть версии с 8-и клапанным ДВС, где такого натяжителя нет изначально (ремень генератора Калина без натяжителя). В свою очередь, также есть 8-и клапанные версии с натяжителем и 16-и клапанные моторы с натяжителем.

С учетом таких особенностей необходимо обращать внимание на определенные нюансы при замене ремня на том или ином типе ДВС, а также при подборе роликов, самого ремня и т.д. Давайте разбираться.

Прежде всего, важно понимать, когда менять ремень генератора Калина. На ВАЗ Лада Калина с кондиционером срок службы ремня генератора обычно не превышает 30-35 тыс. км пробега. На версии без кондиционера ремни могут выходить дольше, однако многие владельцы считают, что замена ремня генератора Калина все равно желательна уже на 30 тыс. км.

Более того, следует помнить, что ремень может прийти в негодность даже раньше указанного срока, что указывает на необходимость его регулярной проверки (как правило, каждые 10 тыс. км.).

Основное правило, если появился шум или свист, а также заметны проблемы с зарядкой АКБ, необходимо проверить ремень генератора. При визуальном осмотре не допускается наличие трещин на рабочей поверхности (дорожке), а также расслоений и дефектов на внешней части ремня. Если видны повреждения, элемент необходимо менять.

При этом важно сделать правильный выбор ремня генератора на Калину, так как в зависимости от модификации на Лада Калина могут использоваться разные виды ремней:

на двигателе без кондиционера и натяжителя длина ремня составляет 823 мм.
версия с натяжителем ремня без кондиционера имеет ремень 882-884 мм.
для двигателя с кондиционером и натяжителем длина составляет 1018 мм.
на 16-и клапанном моторе с кондиционером и натяжителем используется ремень 995 мм.

Что касается натяжителя, в данном случае натяжитель ремня Калина также может в иногда требовать замены. При этом задача в рамках подбора детали упрощается, так как натяжитель для всех типов ДВС, где он установлен, один и тот же (артикул натяжителя Лада Калина 2123–1041056).

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки. Обратите внимание, на данном типе ДВС ремень натянут сильно.

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Чтобы поменять ремень, болт нижнего крепления генератора откручивается на пару оборотов. Затем потребуется отвернуть гайку верхнего крепления, после чего вытолкнуть болт при помощи отвертки и изъять болт. После генератор опускают к низу так, чтобы проушина прошла через образовавшуюся между радиатором и корпусом телевизора щель.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель. Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка.

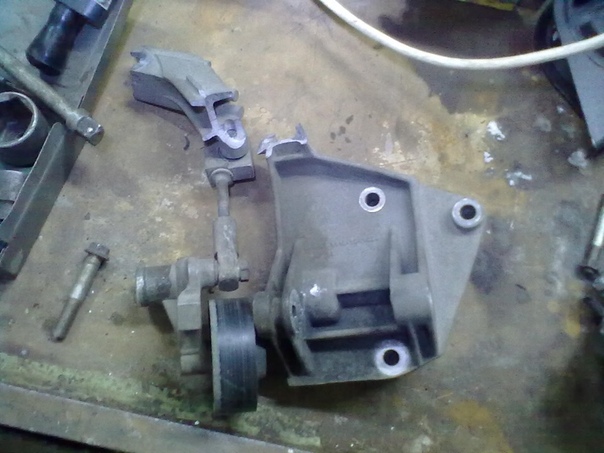

Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже). В рамках замены ремня, убрав натяжитель, можно снимать ремень. Снятие начинается со шкива генератора. Бывает так, что ремень стянуть не просто, необходимо аккуратно поддевать ремень отверткой. Далее ремень снимают со шкива коленвала;
Затем снимается болт ролика, иголкой поддеваются защитные резиновые крышки подшипника. Теперь подшипник можно промыть очистителем (при его отсутствии подойдет обычный бензин). Затем следует заложить смазку и поставить защитные крышки подшипника на место;
Завершает процесс обратная сборка и установка ролика (втулка стоит в подшипнике с той стороны, где находится кронштейн). Теперь можно ставить новый ремень, который монтируется от шкива коленвала к шкиву генератора;
Далее следует поставить натяжитель, после чего гайку вращают против часовой стрелки, подтягивая ремень. Саму гайку крутят до момента, пока не будет чувствоваться сопротивление. Нормально натянутый ремень при проверке только немного продавливается при нажиме рукой;
После натяжки стопорную гайку стержня натяжителя затягивают и проверяют, как работает ремень генератора. В норме, после запуска ДВС не должно быть шумов, свиста, скрипов и т.п. Если слышен свист, ремень дополнительно подтягивают.

Как заменить ремень генератора на Калине с 16-и клапанным двигателем

Основным отличием от рассмотренного выше процесса на 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, а также ключ или головку 17, головку с трещоткой на 8.

В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, которыми прикреплена опора ДВС к кронштейну.

Рекомендуем также прочитать статью о том, как выполняется проверка и ремонт генератора ВАЗ 2109. Из этой статьи вы узнаете, как проверить генератор ВАЗ 2109, а также что нужно учитывать в рамках диагностики генератора 2109.

В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, которыми опора крепится к лонжеронам.

После ослабляют натяжение ремня, открутив гайку-фиксатор. Гайку вращают на 8 мм по часовой стрелке, пока ремень полностью не ослабляется. Теперь можно снять ремень, после чего продеть через то место, где стояла опора, новый ремень. Если нужно, смазка натяжного ролика выполняется по уже рассмотренной выше схеме.

Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

После выполняется обратная сборка и осуществляется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчез, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно процесс подтяжки осуществить повторно.

Подведем итоги

С учетом приведенной выше информации становится понятно, что натяжитель генератора Калина является не менее важным элементом, чем сам ремень. На практике, наличие натяжителя позволяет увеличить срок службы подшипников генератора. Главное, правильно использовать данное решение, не допускать перетяжки ремня, а также обслуживать и менять натяжитель в том случае, если отмечен выход механизма из строя.

Рекомендуем также прочитать статью о том, как заменить ремень ГРМ на ВАЗ 2114 своими руками. Из этой статьи вы узнаете об особенностях замены, как выполняется замена ремня ГРМ ВАЗ 2114, а также на какие тонкости и нюансы следует обратить внимание в рамках выполнения данной процедуры.

В качестве итога еще раз напомним, что от состояния натяжителя и самого ремня генератора напрямую будет зависеть качество работы генератора и зарядка АКБ. Также, если ремень проскальзывает, нельзя исключать сбои в работе другого навесного оборудования. По этой причине ремень генератора нужно регулярно проверять, а также менять сам ремень и натяжитель по регламенту или при такой необходимости в случае возникновения аварийных ситуаций.

Как правильно снять генератор на приоре с кондиционером, видео

Автор Дмитрий Кузнецов На чтение 4 мин. Просмотров 4.3k. Опубликовано 12.12.2018

При поломке генератора на автомобиле «Лада Приора» владельцы во многих случаях обращаются на станцию технического обслуживания. Но не всегда есть возможность воспользоваться услугами профессионалов, поэтому в этой статье подробно разберём весь процесс демонтажа своими руками. Если автомобиль не оборудован климатической установкой, то трудностей обычно не возникает. Но если есть кондиционер, то задача снятия генератора на «Приоре» превращается в настоящий «танец с бубнами». Об этом свидетельствуют многочисленные посты на автофорумах, которые пестрят «добрыми» словами в адрес конструкторов АвтоВАЗа. Так ли это? Давайте разбираться.

Особенности снятия генератора на авто с кондиционером

В автомобиле «Лада Приора» с кондиционером компрессор климатической установки и генератор приводится в движение одним ремнём. Особенность конструкции такова, что демонтировать генератор без снятия компрессора невозможно. Необходимо сперва отсоединить помпу кондиционера от кронштейна. Эта первое затруднение, с которым сталкиваются.

Генератор Лада Приора от Бош

Возможная вторая проблема поджидает у нижнего крепления генератора. Если болт установлен головкой к двигателю, то полностью извлечь его не удастся. Он настолько длинный, что упирается в моторную подушку, и снять генератор не получится. Чтобы вынуть болт, необходимо подвесить двигатель домкратом и открутить подушку. Советуем не использовать такой способ. Проще купить новый болт, а старый отрезать болгаркой. При монтаже генератора установите новый болт, но уже головкой наружу. Так вы в будущем сэкономите 10–15 минут своего времени.

Подготовка и необходимый инструмент

Снимать генератор на «Лада Приора» удобнее на эстакаде или смотровой яме. Перед тем как приступить к демонтажу, приготовьте инструмент:

слесарный вороток;
удлинитель;
кардан из набора инструментов;
головки на 10, 12, 13, 17;
накидные ключи на 10, 12, 13, 17.
средство WD-40.

Заехав на яму или эстакаду, не забудьте установить упоры под колёса, чтобы автомобиль не покатился самопроизвольно. Затем отсоедините минусовую клемму от аккумулятора. Обработате WD-40 места крепления генератора и компрессора кондиционера. Подождите 10–15 минут, чтобы средство подействовало.

Пошаговая инструкция

Снять снизу защиту двигателя.
Снять ручейковый ремень привода компрессора кондиционера и генератора.
Отсоединить контакты от генератора: сначала под резиновым защитным колпачком вывод В+ (он крепится гайкой на 10), потом вывод D (белая фишка).
Ключом на 10 мм открутить контакт генератора
Открутить сверху моторного отсека верхнее крепление генератора двумя накидными ключами на 13 мм.
Двумя ключами на 13 мм открутить верхнее крепление генератора
Вынуть болт.
Вынуть болт крепления генератора
Открутить снизу моторного отсека болт нижнего крепления ключом на 17.
Открутить накидным ключом на 17 нижнее крепление генератора
Открутить крепление компрессора к кронштейну ключом на 12. Компрессор крепится 4 болтами: один короткий, три длинных. Начните с нижних. Верхние удобнее откручивать с помощью воротка, удлинителя, кардана и головки на 12.
Начните с нижнего болта крепления компрессора климатической установки
Отвести компрессор сначала вниз, потом вправо к лонжерону кузова. Снимать трубки не надо. На заметку. Закреплять компрессор необязательно. Его удержат окружающие детали.
Извлечь болт с металлической втулкой из нижнего крепления.
Вынуть болт с металлической втулкой из нижнего крепления генератора
Вынуть генератор вниз из моторного отсека.
Вынуть генератор из моторного отсека вниз

Видео-отчёт: Как снять генератор на «Лада Приора»?

Для ясности процесса снятия генератора на автомобиле с кондиционером предлагаем просмотреть видео:

Если использовать необходимый инструмент и следовать инструкции, приведённой выше, то снять генератор на «Лада Приора» с кондиционером удастся минут за 40–60. А вам приходилось снимать генератор на своём автомобиле? Если да, то поделитесь, с какими трудностями столкнулись вы и как решили проблемы. Это можно сделать в комментариях после статьи. Давайте помогать друг другу!

Давайте знакомиться, меня зовут Дмитрий Кузнецов.

Оцените статью: Поделитесь с друзьями!

Как снять генератор на калине 16 клапанов с кондиционером

Главная » Разное » Как снять генератор на калине 16 клапанов с кондиционером

Лада Калина Хэтчбек 1.4 16V › Бортжурнал › Снятие генератора на 1,4 16v Люкс (для замены реле напряжения)

Всем привет.
Еду я, значит, на работу и тут на тебе:

пропадает зарядка аккумулятора.
В обед вышел, кинул щупы мультиметра на аккумулятор при заведеном двигателе, выдало около 12 вольт- это плохо. Снял минусовую клемму аккумулятора, так же при заведенном двигателе- заглох. Значит беда с генератором…
Унес аккумулятор на работу. Спасибо коллеге за то, что одолжил зарядку. Аккумулятор до конца дня поставил на зарядку… В общем смог я на одном аккумуляторе доехать до дома)
На следующий день приступил к снятию генератора.
Ничего сложного нет (при наличии инструмента), достаточно поддомкратить правую сторону.

Полный размер

Снимаем клеммы с моторчиков бачка омывайки, откручиваем бачок (выкручиваем ближний болт и ослабляем дальний) и отодвигаем его в сторону.

Полный размер

Ослабляем гайку (головка на19) натяжителя ролика и вкручиваем шпильку (головка на 8), тем самым ослабляя натяжку ремня генератора.

Полный размер

Снимаем ремень с генератора.
Далее откручиваем гайку верхнего крепления генератора ( головка на 13)

Полный размер

и вынимаем болт с другой стороны.
Забираемся под автомобиль и снимаем защиту двигателя. Нашему взору открывается задняя часть генератора. Отсоединяем разъем, откручиваем гайку идущую на клемму (головка на 14) и выкручиваем болт нижнего крепления генератора (головка на 13), возможно придётся придержать гайку(она утапливается в крепление) с другой стороны болта, чтобы выкрутить его, вынимаем его.

Полный размер

Разъём и клемма уже сняты.

Вытаскиваем генератор вдоль радиатора, немного отодвинув трубку кондиционера, места там достаточно. Вот и все генератор снят.
При работе использовал удлинения для головок и шарнирные соединения.

У меня была проблема в износившейся щетке на регуляторе напряжения.

Полный размер

Заменил регулятор напряжения и все стало ок.
Подтяжку ремня генератора производил на заведенном двигателе под нагрузкой( вкл. ближний свет, противотуманки и кондиционер) до устранения скрипа.
Всем спасибо за внимание, пока!

Полный размер

Снятие и установка генератора — Лада Калина Хэтчбек, 1.6 л., 2007 года на DRIVE2

Всех, категорически, приветствую!
Как многие уже знают, у меня приключилась не приятность с генератором. Оказалось сгорел диодный мост. Нужно было его заменить. И т.к. в интернете и в мурзилках я нашел описание этой процедуры, но у меня возникли пара не совпадений в описании, я решил написать свою пошаговую инструкцию.

Отдельно хотелось выразить благодарность всем кто откликнулся на мой призыв о помощи и давал советы. А именно:KrolikXZ, android25, Watermann, borman888, Serega520, rooslan96, aleks220, Fox102RUS, mysterioss
Спасибо вам большое, друзья!

И так к процессу.
Нам понадобятся инструменты:
Ключ на 19, 13, 10, 8
Ключ на 13
Трещотка большая и головка на 17

ключа на 19 на фото нет, но это не значит, что он не нужен )))

Т.к. я все делал после работы, было уже темно

и держать одновременно ключи, фонарик и фотоаппарат я не мог, поэтому фото процесса нет.

Далее опишу процесс без фото:

В первую очередь снимаем клеммы с аккумулятора.

Во вторую нужно снять ремень генератора, берем ключ на 19 и не много отручиваем контрящую большую гайку на штоке натяжителя, сделав пару оборотов.

Потом необходимо ослабить натяжение ремня генератора, закручивая сам шток ключом на 8. Крутим до тех пор, пока шток не будет свободно ходить. Затем берем ключ на 13 и откручиваем его болт снизу. И вынув болт со втулкой и шайбой, поднимаем натяжитель верх.

Теперь снимаем ремень.

Переходим к снятию генератора.
Сначала отсоединяем штекер, который находится с права и крепится с помощью пластиковой защелки, просто нажимаем на нее и тянем в сторону.

И клеммы проводов, которые находятся под резиновым колпачком, откручиваем гайку ключом на 13 (не потеряйте шайбы).

Затем выворачиваем гайку крепления верхней части генератора.
Стукнув по выпирающему болту, он сдвинется с места и нужно вынуть его с обратной стороны.

Далее берем головку на 17 и откручиваем нижний болт крепления, придерживаем гайку с обратной стороны, так как она прокручивается.

Нужно быть аккуратным при вынимании этого штока, так как там находятся втулки. Не потеряйте их.

Теперь можно вынимать генератор.

Установка генератора проходит в обратном порядке снятию.

Вот и все готово для замены диодного моста, но это уже в другой записи т. к. это другая история.

Снятие генератора Калины

Генератор автомобиля — весьма надежное устройство без которого эксплуатация автомобиля не возможна. В этой статье поговорим про натяжитель ремня, а также как самостоятельно снять генератор и отрегулировать натяжение ремня генератора.

Про натяжитель генератора Калины

В апреле 2011 года была установлена опытная партия эластичных ремней 1118-1041020-07 производства фирмы «Gates» (Германия) в количестве 1000. На этих Калинах отсутствует натяжитель ремня генератора, все проблемы вызванные его отсутствием решаются, как у Лада Гранты. На остальных автомобилях Лада Калина натяжитель ремня генератора присутствует.

Замена генератора на Калине

Необходимый инструмент: накидной ключ «на 8», ключ «на 19», головка «на 13», головка «на 17».
Отсоединить минусовую клемму аккумулятора. Затем:

Удерживаем шпильку натяжителя ремня с помощью ключа «на 19», надеваем на шестигранник регулировочной шпильки ключ «на 8», и крутим по часовой стрелки. Натяжение будет ослабевать.
Снять ремень генератора Калины из-под натяжного ролика, и затем со шкивов генератора и коленчатого вала.

Нажать на фиксатор колодки провода предварительного возбуждения генератора. Отсоединить колодку от разъема регулятора напряжения.
Отвернуть гайку крепления наконечников проводов к выводу «В+» с помощью головки «на 13». Снять их с вывода.
Отвернуть болт нижнего крепления генератора, используя головку «на 17» и вынимаем его. Снять гайку из кронштейна генератора.

Отвернуть гайку болта верхнего крепления генератора, головкой «на 13».
Снять генератор Калины

Проверка и регулировка натяжения ремня генератора Калины

Поджимаем рукой вверх нижнюю ветвь ремня, при усилии нажатия 100Н (10 кгс) прогиб ремня должен составлять около 10 мм. В случае отсутствия специального инструмента, может быть использованы бытовые весы-безмен.

Чрезмерное натяжение ремня вызывает повышенные нагрузки на ремень, подшипники генератора и натяжного ролика, что приводит к преждевременному выходу их из строя.
Недостаточное натяжение ремня приведет к проскальзыванию его на шкивах, что вызовет износ и нарушение зарядки аккумуляторной батареи.

Если натяжение ремня не соответствует норме, тогда:

Для натяжения ремня — вращаем регулировочную шпильку против часовой стрелки.
Для ослабления натяжения — вращаем регулировочную шпильку по часовой стрелке.

Ключевые слова:

Ремонт Генератора — Лада Калина Седан, 1.6 л., 2008 года на DRIVE2

У всего есть свой срок, в моём случае срок пришел генератору, а точнее одному из подшипников генератора.О себе он заявил не приятным шумом и вибрацией в подкапотном пространстве, хотя с 16 кл. мотором пространством это назвать ни как нельзя.Приценившись по стоимости работы только что бы снять ГЕНУ(а это минимум 1.5 рубля(Б…Л…Я) причём не все хотят за это браться, решил попробовать сохранить полтарашку денег и снять самому дядю ГЕНУ.Выручил как и раньше друг с гаражом(без ямы) и набором инструмента. СПАСИБО ДРУЖИЩЕ.По затраченному времени больше ушло на разборку авто, а именно снятие бампера, фары, воздушного фильтра, вентилятора охлаждения, бочка омывателя, короче болтов и гаек было откручено не мало фото приложу.Процесс работы опишу по памяти с интервалом почти в неделю, но надеюсь суть будет понятна.Номера ключей писать не буду(не помню точно).Начнём:1)Отключаем питание от АКБ и Генератора(фишка и гайка №13 на самом генераторе).2)Откручиваем бочок омывателя.3)Снимаем бампер и усилитель.4)откручиваем фару (правую по ходу движения авто.5)Снимаем возд. фильтр.6)Откручиваем и вытаскиваем вентилятор охлаждения(сняв верхний патрубок радиатора).7)Ослабляем натяжку ремня(головка№19, и№8).8)Снимаем ролик натяжения(два болта №13).9)Через дырку фары откручиваем верхний болт генератора(№13).10)А вот нижний болт у меня получилось открутить трещёткой с двумя удлинителями со стороны возд. фильтра, причём сам болт головка №17 в отличии от верхнего №13.11)Вытаскивал в сторону возд.фильтра аккуратно не задевая радиатор. Ремонт самого ГЕНЫ делал электрик(работа 400р.)Заменил два подшипника и щётки, ну и сборка в обратной последовательности.Всем УДАЧИ.

Приступаем

Снял бампер, фару, бочок омывателя и возд.фильтр <img src=

А отсюда я откручивал нижний болт и вынимал генератор

Вид после снятия

Вот со стороны так выглядит замена генератора на КАЛИНЕ 16кл. с кондиционером

ру и убрал бочок»>

Цена вопроса: 900 ₽

Ода о замене генератора. — Лада Калина Спорт, 1.6 л., 2010 года на DRIVE2

Всем привет! Давно ничего не писал, но буду исправляться — есть о чем рассказать!

Начнем с истории генератора.

После того как я установил БК Штат стал пристально следить за всем что он показывает.
Некоторое время назад заметил сильно проседающее напряжение при выжимании сцепления — то есть резком падении оборотов до холостых, до 12.0-12.3 в, иногда даже магнитола выключалась.
Поездив так некоторое время, проводя различные эксперименты с мультиметром и ничего не добившись, решил сменить регулятор напряжения — договорился с winfokys, поехал к нему менять щетки. Помучилась с крышкой генератора, возненавидели в очередной раз человека создавшего ее, поставил новый регулятор. Завел поехал — все хорошо, все работает, ничего не проседает. Но не долгой оказалась радость — пару недель — напряжение стало скакать и жить своей жизнью да и вообще оно недостаточно высокое было.
Решил зачистить все массы, все открутил, почистил, затянул. И о чудо — больше не скачет, хотя и напряжение меньше нормы, но ездить можно. Но снова радовался не долго, еще пару недель и оно снова начало скакать, при включении дальнего машина чуть не глохла, музыка выключалась и прочие неприятности.
Было решено менять генератор. Морально и материально был уже готов, но не был знаком с технологией замены генератора на 16кл. Калинах. Поиски по мурзилке от «За рулем» и «Третий Рим» ничего не дали, гугл тоже практически ничего не сказал. А операция то не из простых- В прошлом году генератор меняли по гарантии — разобрали чуть ли не пол машины.
Проехался по городу, посмотрел что предлагают местные магазины. Был найден —
Кзатэ, СтартВольт 120А, Bosch 110А и Прамо
Решил не рисковать и не брать китайский СтратВольт, пусть у него много положительных отзывов, но я чего то не рискнул. Поехал за Bosch, в магазине его не было витрине, он в прайсе, нашел консультанта, спрашиваю на Калину ли он, консультант говорит что на Приору, Я — Ну он же подходит, консультант долго сомневался, сравнивал его с Калиновскими, в конце концов убедившись в их идентичности консультант продал мне его и заодно новое масло, фильтр масляный, салонный, топливный, воздушный и свечи — настало время ТО, о чем во всю кричал БК)

покупки.

Снова договорившись с winfokys приехал к нему в гараж. Начал с мелочей — сменил воздушный фильтр, салонный, свечи — думаю технология их замены всем известна и не интересна в отличии от замены генератора. В силу того что я не нашел достаточно подробной инструкции по его замене — напишу ее сам.
Замена генератора Лада Калина 1.6 16 кл.
Мне понадобилось:
1) Головка на 8
2) Головка на 10
3) Головка на 13
4) Ключ на 13
5) Ключ на 19
6) Гараж с ямой
7) winfokys

Делаем мы следующее:
1) Снимаем минусовую клемму с аккумулятора.
2) Снимаем пластиковый экран с двигателя.
3) Снимаем бачок омывателя.
Он крепится в двух местах — гайка на правом стакане и винт на телевизоре радиатора.
Открутив эту гайку и болт — снимаем провода с насосов омывателя, заводим бачок за двигатель- он там отлично встанет и не будет мешать.
4) Ослабляем и скидываем ремень генератора.
Головку на 8 одеваем на регулировочный винт, или как он там называется, вороток либо упираем в блок цилиндров, либо доверяем держать помощнику.
Ключом на 19 ослабляем контргайку. Головкой или ключом на 8 ослабляем натяжение ремня и снимаем ремень со шкива генератора.
5) Снимаем защиту двигателя.
Крепится, по крайней мере заводская — винтами на 8 спереди и по бокам, и двумя винтами на 10 сзади.
Для удобства боковые винты снимаем в последнюю очередь — так не придется все время держать свисающий бок защиты.
6) Отключаем провода от генератора.
Ничего сложного — отключаем фишку в верхней части генератора, скидываем резиновый чехол с оставшихся проводов — там гайка на 13. Откручиваем и скидываем провода.
7) Откручиваем генератор.
Держится он на двух болтах. Один сверху, до него не сложно добраться — достаточно просунуть ключ на 13 между двигателем и кожухом ремня ГРМ. Крутить приходится по чуть чуть — постоянно переворачивая ключ, но это не проблема.
Второй болт откручиваем снизу — из ямы. Головкой на 13, ключ на 13 в это время накидываем на гайку этого болта — до нее легко добрать со стороны где раньше стоял бачок омывателя.
Вот собственно и все. Генератор вытаскиваем снизу.
8) Сборка в обратном порядке.

Вот собственно и все с генератором, проверка показала что все хорошо, напряжение в норме.

Дальше оставалось заменить масло и топливный фильтр — с первым никаких вопросов.
А вот со вторым пришлось повозиться, в мурзилке от «За рулем» инструкция по снятию фильтров на Калинах старого образца, на новых других зажимы. Погуглив нашли что все очень просто — нажимаете на металлическую скобу и снимаете трубку. И все. Только как мы не старались никак не могли его снять — прошло минут сорок а мы так и не сдвинулись с места, помогло чудо и отвертка, поковыряв везде где можно одну трубку сняли, вторая еще сопротивлялась отвертке но в конце концов все же слезла. Собственно вопрос — в чем секрет этих креплений, почему у всех все быстро и легко, а у меня снова черт пойми как?)

p.s. Лучше не покупайте мурзилку от «За рулем», она сильно устарела и не подходит для новых Калин.
p.p.s. Еще раз спасибо Валерке winfokys за гараж, помощь и просто хорошую компанию.

Совсем скоро будет новая БЖ о кое чем приятном) Ждите)

Как снять генератор на калине 16 клапанов с кондиционером

Замена генератора на Калине

Ничего сложного в снятии и замене генератора на Лада Калина как бы и нету..

Для замены генератора на 16-кл. Калине тебе понадобятся теплый гараж с ямой и набор ключей: 13, 19; головки: 8, 10 и 13.

Обязательно снять клемму с акб.

Снять: пластиковую защиту двигателя и бачок омывателя (ведь лучше будет открутить несколько лишних гаек чем потом мучатся). Так что с моторчика омывателя снимай разъемы и ключами на «8» и «10» откручивай гайки крепления бочка. Бочек прикручен в двух местах.

Затем снять ремень генератора и скинуть фишку от «гены».

Если есть снизу защита двигателя, то демонтируем и её. Потом отключить провода генератора.

Провода прикручены двумя болтами (до верхнего достать не сложно, а второй снизу с ямы головкой и ключом на «13», как раз для этого и нужно было снимать бачок).

Генератор с Калины вынимай снизу, а если 8-ми клапанная, то вытаскивается сверху.

Кстати смотри не потеряйте гайку при откручивании нижнего болта, которая установлена с другой стороны.

Конечно можно снять генератор на Калине и без ямы, подлезать ключами сверху, но сделать это будет гораздо сложнее.

etlib.ru

Снятие генератора Калины

Генератор автомобиля — весьма надежное устройство без которого эксплуатация автомобиля не возможна.

В этой статье поговорим про натяжитель ремня, а также как самостоятельно снять генератор и отрегулировать натяжение ремня генератора.

Удерживаем шпильку натяжителя ремня с помощью ключа «на 19», надеваем на шестигранник регулировочной шпильки ключ «на 8», и крутим по часовой стрелки. Натяжение будет ослабевать.
Снять ремень генератора Калины из-под натяжного ролика, и затем со шкивов генератора и коленчатого вала.

Нажать на фиксатор колодки провода предварительного возбуждения генератора. Отсоединить колодку от разъема регулятора напряжения.
Отвернуть гайку крепления наконечников проводов к выводу «В+» с помощью головки «на 13». Снять их с вывода.
Отвернуть болт нижнего крепления генератора, используя головку «на 17» и вынимаем его. Снять гайку из кронштейна генератора.

Отвернуть гайку болта верхнего крепления генератора, головкой «на 13».
Снять генератор Калины

Чрезмерное натяжение ремня вызывает повышенные нагрузки на ремень, подшипники генератора и натяжного ролика, что приводит к преждевременному выходу их из строя.
Недостаточное натяжение ремня приведет к проскальзыванию его на шкивах, что вызовет износ и нарушение зарядки аккумуляторной батареи.

Если натяжение ремня не соответствует норме, тогда:

Для натяжения ремня — вращаем регулировочную шпильку против часовой стрелки.
Для ослабления натяжения — вращаем регулировочную шпильку по часовой стрелке.

Ключевые слова:

генератор калина 2
генератор калины

Как снять генератор на ЛАДА «Гранта»

Снимать генератор “Гранты” приходится по разным причинам: для ремонта, обслуживания, доработки агрегата. Сделать это можно самостоятельно, если знать как снять генератор на “Гранте”. В зависимости от модификации автомобиля (8-ми или 16-ти клапанный двигатель, наличие кондиционера), процедура демонтажа генератора имеет свои особенности, поэтому стоит рассмотреть каждый вариант отдельно.

Как снять генератор на 8-ми клапанной “Гранте” без кондиционера

Для работы понадобятся:

торцовые ключи на 8, 10 и 13;
монтажная лопатка.

Перед тем, как снять генератор на “Гранте” без кондиционера, следует отключить “массу” от аккумулятора, сняв минусовую клемму. Порядок действий следующий:

открутить 2 задних болта крепления защиты двигателя;
открутить 4 передних болта защиты двигателя;
снять защиту двигателя (брызговик) с машины;
отстыковать колодку проводов от генератора;
демонтировать защитный колпачок гайки, удерживающей силовой провод;
открутить гайку и отстыковать силовой провод генератора;
открутить верхнюю гайку крепления генератора “Гранта”;
отжать генератор монтажной лопаткой и извлечь верхний болт крепления;
открутить нижний болт крепления генератора;
отодвинуть генератор от двигателя монтажной лопаткой и извлечь нижний болт крепления;
сместить генератор в направлении правого брызговика;
снять ремень генератора со шкива агрегата;
вытащить генератор;
снять ремень генератора со шкива коленвала.

Чтобы поставить генератора ЛАДА “Гранта” на место, необходимо выполнить действия в обратном порядке.

Важно: при установке ремня генератора следует убедиться, что ручьи шкивов и ручьевые дорожки на ремне совпадают.

Как поменять генератор на 16-клапанной “Гранте”

Крепление генератора на 16-клапанной вариации “Гранты” отличается наличием механизма натяжения ремня. Поэтому процедура замены генератора на этой модели немного отличается. Для работы понадобятся торцовые ключи на 8, 10 и 13. Как и при демонтаже генератора с 8-клапанной “Гранты”, перед началом работ надо снять клемму “массы” с аккумулятора, чтобы устранить вероятность короткого замыкания.

После этого необходимо снять защиту двигателя, открутив 4 передних и два задних болта, крепящих ее к деталям кузова. Снимается генератор 16-клапанной “Гранты” следующим образом:

отсоединить колодку от вывода “D” на генераторе;
снять резин

Лада Калина Универсал › Бортжурнал › установка wps 253a калина2 16кл+кондиционер

Привет. по наследству от приоры достался генератор WPS, а т.к есть планы на авто, то было решено его установить.Что имеем? имеем опыт установки этого девайса на подобный мотор с подобной компоновкой. а так же что это дело оооочень «занятное и увлекательное».
На калине и гранте с 16 клапанным мотором ремень установлен более удобно ну или правильнее …потому как замена его не требует вывески мотора(как на приоре с кондиционером или гур), а так же ремень обхватывает ролик генератора больше по площади, поэтому устанавливать дополнительный обводной ролик не придется.но способ натяжки ремня тут…это пздс
Работа:
Снимаем штатный генератор(есть в интернете много инфы как это сделать)
Снимаем бампер и фару правую.тоже есть инфа в интернете

Полный размер

во многом облегчает работу

Установка:
и тут началось…
на генераторе впс штатное крепление имеет отверстие 10мм. у ваз 8мм, (на приоре рассверлил крепление генератора под болт м10), тут этого делать не стал, а подобрал втулку внутренний d-8mm наружний d-10мм.вроде б всё, готово, можно ставить!но не тут то было, генератор по просту не лезет в крепление! он немного больше.ну не велика беда-стачиваем болгаркой генератор

Полный размер

стачивается низ

5 попыток сточить не увенчались успехом .

снимаем крепление с машины, дабы убедится что вообще он встанет в него.сняли.попробовали, всё становится. оказывается, упирается в компрессор кондиционера…нууу задача поставлена, надо выполнить. точим компрессор

Полный размер

именно сюда упирается генератор

всё генератор стоит.ОПЯТЬ НО -вверху закрепить не представляется возможным( точнее можно через тучу втулок и проставок с пластинками)решение- сверлим отверстия и нарезаем резьбу м6 и м8. берем уголок 20*20мм и сверлим в каждой стороне по отверстию м6 собираем вот в такую приблуду

Полный размер

должно быть всё понятно

Полный размер

пока думали как закрепить спилили штатное место под закладку гайки на 13.этого не нужно делать

ну вот так вот всё получилось. импровизация была на коленке в 3 часа ночи и поэтому расстояния выбраны на глаз, эстетичность отсутствует . ну думаю кто это прочитает, зная всё это сделает лучше в разы. я ни нашел информации никакой в интернете по установке на данный авто или гранту.

поэтому действовали по обстоятельствам .
Итог:гена стоит.ремень штатный.натяжка тоже присутствует.возбуждение подключил к одному из пинов от штатной фишки (какой не помню, методом научного тыка)

Полный размер

беда

на wps поставлен выносной регулятор напряжения и при поднятии вольтажа выше 14.9 загораются данные сигнализаторы

Полный размер

сигнализатор непристегнутого ремня безопасности водителя и сигнализатор состояния подушки безопасности

прочитал вот такую инфу
сигнализатор состояния подушки безопасности, включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы в других случаях указывает на неисправность системы, необходимо как можно скорее обратиться в сервис, т.к. помимо отказа в аварийной ситуации, подушка может неожиданно раскрыться.
Вопрос: кто сталкивался с таким или вообще есть вероятность, что откроется подушка?
ааах да. отверстие м8 сделано для того что бы закрепить на него провода дубляжа массы на кузов и аккумулятор .

Всем спасибо кто дочитал.Пока!

Замена генератора на Калине (решено) — 1 ответ

Ничего сложного в снятии и замене генератора на Лада Калина как бы и нету..

Обязательно снять клемму с акб.

Затем снять ремень генератора и скинуть фишку от «гены».

Если есть снизу защита двигателя, то демонтируем и её. Потом отключить провода генератора.

Генератор с Калины вынимай снизу, а если 8-ми клапанная, то вытаскивается сверху.

Кстати смотри не потеряйте гайку при откручивании нижнего болта, которая установлена с другой стороны.

Удаление калины odoratissimum — Miss Smarty Plants

Я очень счастлив, наконец, убрать это огромное дерево со своего двора. Удаление калины может быть одним из лучших моментов в моей работе в саду. Ладно, наверное, не совсем, но это все же хорошее чувство. Я считаю калину своим врагом. Вы можете подумать: «Почему кому-то доставляет столько удовольствия убирать калину со своего двора?» Действительно, очень хороший вопрос. В публикации Университета Флориды о калине odoratissimum говорится: «Часто используемую в качестве ширмы или подстриженной живой изгороди, ее густая, раскидистая, вечнозеленая форма делает Sweet Viburnum подходящим для использования в качестве небольшого дерева, достигающего 25-30 футов в высоту и ширины в зрелом возрасте, с полог плотный, разветвленный, округлой формы.

«У меня просто нет места для такого большого растения!

Это одна из причин, по которой меня сводит с ума, когда я вижу, как люди сажают это в качестве живой изгороди, которую они пытаются поддерживать аккуратно, на высоте 3 фута и ширине 2 фута. Это растение хочет быть большим, поэтому сажайте его там, где оно может расти в его чудесной естественной форме.

Эта калина растет на углу нашего сарая с тех пор, как мы купили дом. Со временем я подрезал ветки, которые разошлись наружу, стараясь, чтобы они были как можно столбовиднее.Я постаралась полюбить его больше, посадив на его ветвях орхидеи, а за основу — красивые бромелии.

В гостях у папы и в руках его любимый Савзалл, мы начали снос калины. Первым делом нужно было удалить бромелиевую из основы. Из-за зубчатых листьев я заранее связал его шпагатом, спасая свои ноги и руки от бесчисленного количества вырезок из бумаги. Корни бромелиевых не слишком обширны, поэтому их было легко выскочить и отложить в сторону, пока не будет определено новое место их обитания.

И тут началось самое интересное. Наша цель здесь состояла в том, чтобы не дать большим ветвям упасть на растения с северной стороны. Мы сняли каждую секцию, открывая все больше и больше этой области по мере того, как каждая деталь опускалась.

На каждом этапе пути мы обвязывали ветки шпагатом, чтобы упростить сбор с обочины.

Наконец-то вышла последняя часть. Сначала я оставил калину «Авабуки» на углу, но через несколько часов ее тоже убрали.Я должен напомнить себе, что мне не нужно торопиться с этими вещами! Мы всегда можем вернуться через несколько часов, дней или недель и удалить растения — просто трудно изменить свое решение, если вы поспешите их срезать.

Мы срезаем каждый ствол заподлицо как можно ближе к земле. Да будут какие-то присоски, которые вырастут из основания. Удалять калину таким способом быстро и легко, и даже если мне придется на несколько месяцев отрезать присоски, это меня не особо беспокоит.

Преобразование здесь довольно драматическое! Не могу поверить, насколько это открыло весь двор. Он обнажил крыльцо соседей позади нас, и я уже позвонил своему любимому производителю бамбука, чтобы получить новое растение для этой местности. Трава, безусловно, выиграет от дневного света, который теперь падает на лужайку. Я ценю открытость, но я уже веду мозговой штурм, чтобы разместить новое растение в углу сарая … Есть предложения?

причин и способов устранения.Неисправности системы впуска

Думаю, что многие автовладельцы сталкивались с такой проблемой, когда свистит ремень генератора. Это происходит из-за ослабления натяжителя, особенно отчетливо это обнаруживается в сырую погоду, когда из-под капота появляется не очень приятный свист. Натяжение довольно простое и не занимает много времени, и требуется совсем немного инструмента:

Ключ на 8 колец, рожковый или гаечный ключ с храповым механизмом — тоже подойдут.
Ключ на 19

Регулировка ремня генератора на Калине

Первое, что нам нужно сделать, это ослабить стопорную гайку стержня натяжителя, слегка отвинтив ее против часовой стрелки:

А потом откручиваем шток натяжителя, и тем самым ремень будет натянут. Чтобы при натяжении не приходилось прилагать много усилий, нужно рукой надавить на корпус натяжителя и в это время открутить, как показано на фото ниже:

После затяжки ремня затяните стопорную гайку и проверьте, нет ли свистящих свистков при работающем двигателе.Чтобы в этом убедиться, необходимо включить при работающем двигателе как можно больше электроприборов: дальний свет, скоростная печка, обогрев заднего стекла и т. Д. Если после выполнения этой процедуры ремень не свистит, значит, это натянут нормально.

Но также следует учитывать, что перетяжка тоже не пойдет на пользу устройству. Во-первых, изнашивается сам ремень. Во-вторых, подшипник не выдержит большой нагрузки, довольно короткий промежуток времени будет гудеть и даже заклинивать. Однажды на прошлой машине произошел печальный опыт, я ее слишком сильно натянул и через неделю езды подшипник ушел под замену. Так что не переусердствуйте при выполнении такого рода услуг с вашей Калиной.

Если необходимо, наоборот, ослабить, то шток нужно будет повернуть по часовой стрелке. Затем затяните контргайку. Похоже, это все рекомендации, которые вам нужно знать при выполнении этой простой процедуры. Если у вас есть вопросы или есть комментарии к подготовленному мною материалу, отпишемся в комментариях.

Автомобильная печка очень активно эксплуатируется, особенно в холодную погоду. Очень часто после длительного пробега при включении ТЭН раздается назойливый свист, который пропадает после выключения вентилятора, поэтому становится понятно, что дело не в самой печке, а только в вентиляторе.

Что делать, если свистит свисток на Ладе Калине, из нашей статьи. В большинстве случаев при появлении свиста поломку можно исправить и более чем в половине случаев это можно сделать самостоятельно.

Суть проблемы

Устройство отопителя довольно простое: на радиатор дует специальный мощный вентилятор, имеющий несколько режимов работы. Если появится свист или шум, значит, радиатор отопителя тут ни при чем, скорее всего, придется снимать вентилятор.

Основные поломки

Шум и свист — это уже поломка, стоит заметить, печка либо работает, либо нет. Если от него совсем нет обдува, то, скорее всего, заклинило мотор или изношены щетки.И если был шум, а потом в какой-то момент он исчез и нагреватель вообще перестал работать, это означает, что двигатель остановился и необходимо проверить подшипник или втулки.

Затем удалите весь мусор из монтажного паза, чтобы он не упал вам на голову при снятии вентилятора.
Для дальнейших действий вам придется снять переднее пассажирское сиденье, иначе вам нужно будет принять акробатическую позу внутри салона Калины.
Полозья вентилятора удерживаются на месте четырьмя гайками, которые необходимо открутить. Затем откройте бардачок и освободите его от содержимого, открутите четыре самореза на его задней стенке и не забудьте еще об одном снаружи, под решеткой обдува.
Снимите декоративную накладку с передней правой стойки; под ним есть еще два самореза, которыми крепится пластиковая панель и блок нагнетателя. Их нужно открутить, снять нагнетательный блок и приподнять пластиковую панель, которая застегивается на липучку. Под ним вы найдете две гайки, их нужно будет ослабить торцевым ключом.Затем отодвиньте торпеду как можно дальше и зафиксируйте ее в этом положении.
Сядьте на пол Lada Kalina и снимите, отсоединив при этом электрический разъем. Вам нужно будет переставить его турбину на новый мотор или отремонтировать старый и поставить обратно. Затем установите блок на место и соберите все в обратном порядке.

Порядок реанимации электродвигателя вентилятора печки Лада Калина

Перед снятием фиксатора отметьте положение крыльчатки относительно вала, демонтируйте крыльчатку.
После того, как вы получите доступ к двум болтам, нужно их открутить и открыть мотор.
Вверху отцепите фиксатор анкера, снимите шайбы и вытащите анкер.
Таким образом, вы откроете себе доступ к втулкам.
Очистите и смажьте детали.
На анкере протрите и отшлифуйте контактные пластины тончайшей зернистостью.
Также необходимо очистить и протереть зажимные блоки.
Никогда не смазывайте контактные поверхности! Все должно быть стерильным, чистым и блестящим.
Смазывать только сильно трущиеся поверхности графитовой смазкой. Но ни в коем случае не используйте для этих целей масло или смазку, так как в будущем они будут протекать.

Важно! Не просверливайте отверстия и не лейте масло на вал и не распыляйте WD при снятии охлаждающего шланга. Делать это не рекомендуется, хотя в интернете есть множество рекомендаций по этому поводу. Подобные действия опасны для мотора, могут привести к его выходу из строя.

Соберите двигатель в обратном порядке. Теперь он начнет крутиться без скрипов и шумов.
Соберите все остальные детали в обратном порядке.

Как видите, действия довольно простые, главное при сборке не запутаться, к чему прикрутить. Если возникают проблемы с шумом вентилятора отопителя, постарайтесь максимально решить проблему самостоятельно. Если ремонт проблемной детали невозможен, то замените ее на новую, а если вы все еще сомневаетесь в своих силах, обратитесь за помощью к специалистам.

Приветствую вас друзья на сайте автосервиса своими руками. Владельцы автомобилей ВАЗ часто сталкиваются с ситуацией, когда при запуске двигателя слышен свист ремня генератора.

В такой ситуации большинство новичков видят только один выход — заменить якобы изношенный элемент. На самом деле не стоит принимать поспешных решений.

Sweet может быть вызвано целым рядом причин, которые можно устранить своими руками и с минимальными затратами.

Особенности и возможные причины свиста ремня генератора

Основное назначение генератора — питание электрооборудования транспортного средства.Но как обеспечить постоянное вращение ротора?

На коленчатом валу двигателя и валу генератора есть специальные шкивы, на которых натягивается ремень. После запуска двигателя коленчатый вал начинает вращаться, приводя в движение ротор генератора.

Скрип возникает из-за повышенного трения ремня о шкив генератора (коленчатого вала) или нормального проскальзывания.

При этом на практике причины писка и свиста могут быть следующие:

Повышенный износ ремня.Иногда даже дополнительное напряжение не помогает.
Контакт со шкивом генератора (коленчатым валом) или непосредственно ремнем различных жидкостей (антифриз, масло и т. Д.).
Ремень некачественный.
Износ подшипников в генераторе.

Данная неисправность чаще всего проявляется при повышенных нагрузках. Подшипник может свистеть или дребезжать. В такой ситуации выручить может только замена своими руками или на СТО.

Диагностика и устранение свиста ремня генератора

Свистит ли в автомобиле ремень генератора? — Не паникуй.Первое, что необходимо сделать, — это поставить небольшой диагноз. Осмотрите ремень на предмет очевидных повреждений.

Проверить, хорошо ли он натянут, нет ли явного смещения линии шкива. Обратите особое внимание на поверхность ремня — на ней не должно быть жидкости.

После осмотра вы сможете сделать предварительные выводы и определиться с дальнейшим ремонтом:

Если ремень визуально поврежден, на поверхности имеются серьезные трещины, а края потрепаны, то без замены ремня не обойтись.При этом покупайте только оригинальные запчасти для своей модели ВАЗ.

Иначе через пару тысяч километров вы снова столкнетесь с этой проблемой. Кстати, некачественные китайские подделки часто «свистят» сразу после установки.

На ремне явные загрязнения (масло, антифриз)? — Тщательно очистите ремень от лишней грязи (по возможности). Если в изделие въелась грязь и чистка не дает видимых результатов, то ремень генератора лучше заменить.

Если внешне проблем не обнаружено, переходим к механической части.Проверить натяжение. Для этого нажмите на ремень посередине между шкивами коленчатого вала и генератора.

Оптимальный уровень прогиба 6-8 мм. Если этот параметр оказался более-менее, без регулировки не обойтись.

Сразу отметим, что для каждой модели ВАЗ процесс настройки может немного отличаться. Мы будем рассматривать общий случай.

Приготовьте храповую рукоятку, накидной ключ на «19», глубокую головку на «17», а также запаситесь 15-20 минутами личного времени.

Последовательность затяжки ремня генератора

С помощью ключа «17» слегка открутите верхнюю фиксирующую гайку, соединяющую генератор с кронштейном.

Ослабьте крепежную гайку внизу (просто открутите ее на несколько оборотов).

Если необходимо ослабить ремень, возьмитесь за генератор и потяните его на себя (при необходимости натянуть ремень — от себя). Затем необходимо подтянуть гайки и проверить работу генератора.

Перед запуском двигателя включите несколько основных потребителей, например печку, дальний свет и отопление.Если свисток пропал, а уровень заряда остался на нормальном уровне, то работу можно считать успешной.

При этом помните, что чрезмерная затяжка также недопустима (это может привести к повышенному износу шкивов и ремня).

Бывают ситуации, когда ремень генератора время от времени свистит, например, при понижении температуры или повышении влажности на улице.

В этом случае можно использовать специальные добавки (продаются в стандартных банках). Способ нанесения очень простой.

Распылите средство на внутреннюю поверхность ремня и шкивов. Стоимость такой продукции от 500 до 1500 рублей.

Если на вашей машине пищит ремень генератора, то не стоит сразу спешить на СТО и делать дорогостоящий ремонт.

В большинстве случаев проблема решается намного проще и занимает несколько минут. И теперь вы знаете, как это делать. Удачи на дорогах и, конечно же, без поломок.

Автомобильная печка используется очень часто, зимой обогреваем салон, а летом охлаждаем (холодный воздух из кондиционера).После долгого пробега, а это обычно 80 — 100 000 километров, начинает слышаться раздражающий свист, когда гнал дует, наверное, многие с ним сталкивались. После выключения вентилятора свист исчезает. Становится понятно, что свистит плита, но не сама плита, а элемент для ее продувания. Что делать, как исправить, ведь ехать реально неудобно! Выход есть и в 70% случаев все можно сделать самому …

Сразу хочу отметить, что сейчас мне многие пишут о своих конкретных моделях, а именно Лада Калина и многие ВАЗ, Солярис, Форд Фокус, Шкода.Ребята, сегодня разбирать какую-то конкретную модель не буду, все потому, что болезнь лечится практически так же. Я постараюсь дать вам над чем подумать, как и что делать, и думаю, вы можете удалить вентилятор самостоятельно, просто зайдите на форумы, используя свои модели.

Как работает воздушный поток?

Устройство очень простое — в салоне под панелью стоит радиатор печки (возможно, рядом кондиционер), который обдувается специальным мощным вентилятором.У него, как правило, есть несколько режимов обдува, обычно подразделяются от «1» до «4», чем больше включено, тем сильнее будет поток воздуха. Как выясняется, зимой для обогрева салона используется радиатор печки, зимой для охлаждения используется радиатор кондиционера.

На новых иномарках не шумит (в первом и втором положениях практически не слышно), точнее слышен сильный набегающий поток воздуха, но сторонних звуков нет. Это указывает на то, что вентилятор работает правильно и вся система работает правильно.

Если при включении вентилятора слышен свист или треск, значит, здесь что-то не так, нужно разобрать панель и снять вентилятор. Радиаторы тут ни при чем.

Основные неисправности

Свист — это уже неисправность — их в этом узле не так уж и много. Надо сказать «обогреватель» — работает он или нет. Если печка совсем не дует, значит, заклинило электродвигатель, либо изношены щетки.Если вы еще как-то проехали на ура, а потом в один прекрасный момент он пропал, и перестала работать печка, значит двигатель точно встал, скорее всего проблема в подшипнике или втулках.

Однако свист еще не означает, что электродвигатель вышел из строя, возможно, там просто скопилась грязь (от длительного использования) и ее нужно очистить.

Поэтому в 70% случаев действительно помогает смазка, но если долго ехали с шумом, возможно, подшипник уже изношен.Поэтому как только появится треск и так далее, разбираем печку и чистим. Что еще хотелось бы отметить на нашем ВАЗе, тем более на «классике» вместо подшипников использовались сайлентблоки, после разработки требовалось их замена, правда, многие мастера до сих пор устанавливают подшипники на отопитель ВАЗ — как я думаю, это правильно!

Разбор — чистка вентилятора

Как я уже писал сверху, в каждой машине снятие этого устройства происходит по-разному, но суть всегда одна, у нас либо полностью снят вентилятор, либо есть прямой доступ к нему, чтобы элементы можно было смазать .

Я ХОЧУ предупредить — перед снятием электродвигателя — автомобиля, чтобы избежать ненужных коротких замыканий.

Вентилятор почти всегда имеет одинаковую конструкцию — это электродвигатель и цилиндрический гребешок (лопасти) вверху, качающий воздух. Вот небольшой пример.

Свист идет от самого мотора, в нем один или два подшипника удерживают вал вращения. При выходе из строя подшипников или их засорении (годовой) грязью возникают непонятные звуки — свист, треск, гудение и т. Д.Возможны два варианта развития событий:

Только чистка … Диагностика несложная, попробуйте покрутить снятый мотор — если крутится иногда сложно даже со знакомыми звуками, то пропылесосьте двигатель, смажьте подшипники — другие вращающиеся элементы (можно любую силиконовую смазку, иногда можно использовать WD -40), очистите вал от грязи.

Обычно этого хватает в 70% случаев, электродвигатель начинает работать тихо, легко, без лишних звуков. Достаточно на очень долгое время бесшумной работы.

Ремонт и замена подшипников вала … Диагностика — вал вообще не вращается. Тут дело обстоит сложнее, вам нужно будет разобрать сам двигатель — «загляните внутрь». При длительной неправильной эксплуатации подшипники могут заклинивать, они просто ломаются, шарики в них «заклинивают». Многие теперь могут сказать — зачем, нужно просто купить новый двигатель! Возможно, это более справедливое наблюдение, но стоимость вентилятора отопителя (а он, как правило, идет в сборе) не очень мала.Например, для частного она будет варьироваться от 5000 до 10 000 рублей, что очень много! А если у вас машина более высокого класса, то цены растут геометрически. Так что замена подшипников очень оправдана, стоят копейки.

SO : Откручиваем лопасти, они либо пластиковые, либо металлические (часто алюминиевые). Посередине будет гайка, которую нужно закрутить, если можно было открутить, но лопасти снять нельзя, поставьте, НО НЕ ВЕСЬ двигатель — в горячую воду, а не в кипяток, но и не в теплый (60 — 65 градусов), их можно дополнительно закрепить на кипятке, клей немного размягчит, пластик расширится и вы будете медленно снимать лопасти.

Далее разбираем сам электродвигатель, обычно два-три болта (гайки), которые легко откручиваются. «Половину» мотора нужно делать осторожно, чтобы не потерять все мелкие детали. После снятия крышки у вас будет что-то вроде этого.

Далее снимаем подшипники, повторюсь еще раз — их часто бывает два, после чего меняем. Один аспект, как правило — вы не сможете подобрать точно такие, которые у вас установлены.Однако, сняв параметры вала, или взяв старую версию — идем в специальный магазин, коих у нас в городе много — покупаем подходящий вариант.

Просто подбираем по размеру, берем обычный шариковый, можно даже наш отечественный — дольше будут ходить. Одеваем их на вал, собираем мотор и радуемся.

Многие неисправности автомобиля можно определить по звуку. Когда слышны какие-то посторонние шумы в виде дребезжания, воя или свиста, это может сигнализировать о поломке одного из агрегатов автомобиля.Некоторые неисправности довольно легко устраняются вместе с сопутствующими симптомами в виде надоедливых и неприятных звуков. Но есть определенные признаки поломок, которые появляются чаще всего. Чаще всего при запуске двигателя раздается свист, который может быть вызван рядом факторов. В этом случае такие неприятные звуки могут быть при уже работающем моторе. Далее мы поговорим о причинах таких явлений и способах их устранения.

Свист двигателя при запуске и работе

Всегда приятно знать, что ваш автомобиль полностью исправен и не доставит неудобств в самый неподходящий момент.Однако так бывает не всегда и многие автовладельцы сталкиваются с рядом проявлений выхода из строя некоторых частей автомобиля. Это заставляет усомниться в своем «железном коне», а положительных эмоций такая машина явно не прибавит. Самый частый сигнал о поломке — свист при запуске двигателя. Причем, с этим сталкиваются не только владельцы старых автомобилей, но и практически новых, уехавших недавно.

Свистящий звук может быть слышен во время работы двигателя из-за ряда различных неисправностей в двигателе автомобиля. Обычно это не такой опасный знак, как раздражающий. Хотя если двигатель стал издавать такие посторонние звуки и двигатель все больше и больше свистит, то затягивать устранение этой проблемы явно нельзя. Некоторые неучтенные неисправности могут привести к дорогостоящему ремонту и множеству проблем.

Ремни

Одна из основных причин свиста при запуске двигателя — это ремни всевозможных приводов в подкапотном пространстве автомобиля. Плохое натяжение и износ приводит к появлению того очень раздражающего свиста, который может усиливаться с увеличением оборотов двигателя.А может наоборот пропадать при нажатии на педаль газа. В любом случае звук, издаваемый ремнями, очень хорошо слышен и не заметить его невозможно.

При появлении свиста первым делом нужно проверить натяжение приводных ремней.

Первым делом проверьте натяжение всех приводных ремней. Если какой-либо из них ослаблен, то возможно проскальзывание, что приводит к свисту при работающем двигателе. В этом случае необходимо натянуть ремень до допустимых пределов, чтобы оставить его с нормальным люфтом. Грязь и масло на ремнях также могут вызывать проскальзывание. В этом случае его необходимо тщательно очистить, а лучше всего заменить на новый.

Чаще всего проблема с точки зрения излучаемого шума — ремень генератора. Свист появляется при запуске двигателя и исчезает при увеличении оборотов двигателя, так как ремень находится в одной амплитуде с роликами и шкивами. Это может грозить недостаточным зарядом аккумулятора и всеми вытекающими отсюда проблемами. Также бывает, что двигатель свистит, а потом вдруг перестает издавать этот звук.При этом никаких изменений сразу не наблюдается. А причиной этого может быть обрыв ремня генератора. После его обрыва прекращается зарядка аккумулятора при работающем двигателе. Обычно об этом сигнализирует специальная лампочка на панели приборов, но не все водители замечают это и придают этому значение. Такие невнимательные автовладельцы рискуют остаться где-нибудь в безлюдном месте с севшим аккумулятором.

Еще одна наиболее частая причина свиста из моторного отсека автомобиля. Здесь последствия игнорирования проблемы могут быть гораздо серьезнее, чем в предыдущем случае. Проблема здесь не столько в ремне, сколько в подшипнике, но на это обязательно стоит обратить внимание. Обрыв ремня ГРМ может сопровождаться капитальным ремонтом мотора из-за изгиба клапанов, что стоит больших денег. Поэтому необходимо своевременно реагировать на всевозможные свистки при работе двигателя и не доводить ситуацию до крайностей. Это не относится ко всем типам двигателей, но настоящая проблема широко распространена.

В большинстве случаев свист в двигателе на холодном вызывается одними и теми же ремнями. Если он пропадает при прогреве двигателя, то причина точно в них. В холодное время года есть вероятность, что смазка в подшипнике ремня генератора может сильно загустеть и ремень не сможет вращать шкив генератора, просто соскользнув. Решением этой проблемы может быть замена этой смазки и натяжение ремня генератора. Но перед этим нужно убедиться, что шкив генератора раскручивается сам по себе и не заклинивает. Поэтому, как видите, свист на холодном двигателе устранить довольно просто.

Если вы слышите какой-то свист при запуске двигателя и впоследствии во время его работы, то в первую очередь обратите внимание на натяжение всех ремней в двигателе автомобиля и проверьте их состояние. Не исключено, что некоторые из них потребуют натяжения или замены.

Ролики и подшипники

Другими элементами автомобильного двигателя, которые могут издавать неприятные звуки, являются всевозможные подшипники и ролики, которые присутствуют во многих агрегатах двигателей.Часто при неисправности издают звуки, немного отличающиеся от обычного свистка — низкий вой. Этот звук появляется, когда двигатель работает даже на холостом ходу, но усиливается с увеличением скорости и сразу исчезает или становится намного тише. Если вы определили, что двигатель свистит именно из-за этих элементов, то это можно «вылечить», заменив вышедшие из строя детали.

Неисправности системы впуска

Если при работающем двигателе слышен свист, и вы уже убедились, что причина не в чем-то другом, то, скорее всего, во впускной системе двигателя появилась какая-то неисправность. Это может быть либо дроссельная заслонка, которая периодически заклинивает и создает определенную турбулентность воздуха, либо впускной клапан PCV, который отвечает за рециркуляцию картерных газов.

В первом случае свист при работе двигателя устраняется тщательной промывкой. Но чтобы хорошо очистить его от грязи, необходимо полностью снять этот агрегат, о чем не стоит забывать.

Во втором случае проблема в засорении впускного клапана PCV.Горячий воздух из картера не может нормально циркулировать из-за этого, что приводит к выдавливанию масла через сальники из-за чрезмерно высокого давления и появлению самого свиста при работающем двигателе. Настоящая проблема «лечится» обычной чисткой этого клапана. Для этого нужно демонтировать клапан, который находится либо на клапанной крышке, либо рядом с воздушным фильтром на патрубке вентиляции картера. Если клапан металлический, то отлично подойдут все чистящие средства, которые не поцарапают поверхность.В том случае, если он пластиковый, то следует избегать слишком агрессивных аэрозолей и жидкостей. После этого просто верните вентиль на место и свист прекратится.

Неисправности турбины

Многие современные автомобили оснащены турбокомпрессорами, которые значительно увеличивают их мощность и ходовые качества. Но это еще один узел в двигателе, который может сигнализировать о его неисправности характерным и громким свистом. Это может быть вызвано утечкой воздуха на стыке двигателя и турбокомпрессора.Обычно такие звуки говорят о скорой «гибели» этой важной детали. Чаще всего такая неисправность возникает на автомобилях, потребляющих дизельное топливо. Поэтому владельцы таких автомобилей знают, что свист турбины дизеля ни к чему хорошему не приводит.

Что делать при свистке из-под капота?

Мы перечислили все возможные неисправности, при которых двигатель и его компоненты могут свистеть при запуске или работе двигателя.Для устранения большинства из них автовладельцу не нужно обладать какими-либо специальными профессиональными навыками. Замену множества ремней и роликов, их натяжение и очистку впускной системы можно выполнить самостоятельно. Но если вы не уверены, что справитесь с такими проблемами, то с ними лучше не затягивать, а обратиться в автосервис к мастерам своего дела и тогда вы сможете избежать гораздо более дорогостоящего ремонта и множества лишних хлопот. что может застать вас врасплох.

Калина — обрезка, уход за зимой и внесение удобрений

Калина, в том числе клюква высокорослая (Opulus и Sub S.Triloba), Nannyberry, Blackhaw, Doublefile, Korean Spice, Juddi, Arrowwood и Wayfaring Tree.

Эти кусты следует обрезать после того, как они отцветут. Придайте форму и толщину по мере необходимости, но помните, что этой осенью вы удаляете плоды.

По мере созревания растения потребуется возобновляющая обрезка. Это делается ранней весной, удаляя самые большие и тяжелые палки до земли. Каждый год можно удалять от одной до пяти веток, в зависимости от размера растения.Если необходимо уменьшение общей высоты растений, это следует делать в сочетании с возобновляющей обрезкой.

Удобряя молодые кусты, вы можете увеличить как размер, так и количество цветов на растении. Могут использоваться гранулированные, жидкие или колотые удобрения. Гранулированные типы следует вносить в почву вокруг растения из расчета 2 фунта или 2 пинты на 100 квадратных футов посадочной грядки. Альтернативный способ — просверлить или пробить отверстия глубиной 6 дюймов в капельной линии растения. В эти лунки следует залить в общей сложности 1/4 фунта удобрения на фут высоты или ширины куста (разделить и равномерно залить между всеми лунками).Эти лунки не следует заполнять более чем на 1/3 удобрения, а затем их следует засыпать почвой. Этот метод удобрения следует проводить только один раз в год и лучше всего проводить поздней осенью после опадания листьев или ранней весной перед распусканием почек.

Жидкие удобрения (например, Miracle Gro) смешивают с водой и вносят так же, как если бы вы поливали растения (подробности см. В продукте). Это нужно делать три-четыре раза в год, начиная с конца апреля и заканчивая серединой июля.Удобрения колышкового типа можно использовать, следуя указаниям на упаковке. При любом из вышеперечисленных методов следует использовать сбалансированное сочетание: 20-20-20, 20-30-20 или 18-24-16. Органические удобрения, такие как навоз, также могут приносить хорошие результаты. Материал следует обрабатывать открытой почвой из расчета один бушель на один 6-футовый куст или 100 квадратных футов грядки.

Эти кусты не нуждаются в зимнем уходе, но их следует время от времени проверять на наличие кроликов или других повреждений. Если обнаружено повреждение кролика, вы можете защитить растение забором из металлической ткани (выглядит как проволочная сетка, но с небольшими квадратными отверстиями).Ветки растения нужно связать по направлению к центру, затем снаружи можно разместить кружок из аппаратной ткани. Основание аппаратной ткани следует заглубить в почву или мульчу. Эту защиту следует установить в конце ноября и снять в середине апреля.

Генератор «Калина»: разборка, схема, устройство и описание

На автомобилях «Калина» генератор трехфазный, вырабатывающий переменный ток.Не стоит много углубляться в теорию; рядовому автомобилисту достаточно лишь уметь самостоятельно диагностировать и отремонтировать установку. Имеется в виду установка непосредственно генератора и регулятора напряжения. Дело в том, что на выходе силовых обмоток напряжение скачет в пределах 10-30 В, а для питания всей бортовой сети нужно 12 В. В первую очередь нужно выпрямить напряжение, а затем стабилизировать его.

Принцип работы генератора

Для визуализации монтажных работ воспользуйтесь схемой подключения генератора.Второй компонент установки — регулятор напряжения, который подключается к цепи питания обмотки ротора. На панели приборов есть контрольная лампа зарядки:

Загорается при включении зажигания и поломке генераторной установки.
Не горит в штатном режиме и если есть заряд должного уровня.

Для питания этой лампы используется реле с нормально замкнутыми контактами. Поэтому при включении зажигания загорается.Далее, как только вы запускаете двигатель, генератор вырабатывает напряжение. Катушка реле подключена к цепи питания ротора, при появлении напряжения контакты переключаются — размыкаются и лампа гаснет.

Основные узлы генератора

В общем, генератор — это преобразователь, который вырабатывает электрическую энергию из механической энергии. На всех автомобилях конструкция и работа этих устройств аналогичны. Конструкция состоит из следующих компонентов:

В обмотке статора используется толстый медный провод, так как напряжение генерируется с его помощью.
Обмотка ротора — возбуждение. Без него невозможно появление тока в обмотке статора. Для того, чтобы в кадре появилась какая-то разность потенциалов, необходимы две составляющие — вращение и магнитное поле. Благодаря ремню генератора на «Калине» вращается ротор. Именно его обмотка выполняет эти два условия — вокруг нее создается магнитное поле, и она вращается вокруг своей оси.
На роторе установлены контактные кольца, которые возбуждаются щеточным узлом.
Шкив, установленный на роторе, позволяет передавать вращение коленчатого вала с помощью ремня генератора на «Калину».
Регулятор напряжения механического или электронного типа изменяет напряжение на обмотке ротора. Благодаря этому генератор выдает стабильное напряжение.
Упомянутый ранее блок полупроводников (вентилей) необходим для преобразования трехфазного переменного напряжения в постоянное униполярное.
Крышки с подшипниками предназначены для центровки ротора и нормальной работы установки.
Конденсатор позволяет избавиться от остаточного переменного тока после ректификации.

Признаки отказа генератора

Для проведения диагностики генераторной установки снимать ее не нужно. Вот несколько типичных симптомов поломок:

Наличие гула и свиста от генератора указывает на то, что подшипники повреждены. При запуске ротор может заклинить и порвать ремень.
Свист, кратковременное зажигание контрольной лампы заряда — на Ладе Калине износился ремень генератора, либо он имеет слабое натяжение.Если лампа горит постоянно, возможен обрыв.
Если горит лампа зарядки, это означает отсутствие напряжения на выходе генератора. Причина может заключаться в обмотках, регуляторе напряжения, контактных кольцах, диодах, проводке.

Устранение неполадок следует начинать от самого простого к самому сложному. Не исключено, что причина выхода из строя генератора — обрыв одного провода. Но вполне возможно, что произошел обрыв обмотки ротора или статора. При ремонте схема подключения генератора должна быть под рукой.

Действия при зарядке пропадает

Генератор на «Калине» с кондиционером имеет большую мощность, чем на машинах без климатической системы. Дизайн и недостатки такие же. Что делать, если зарядка отсутствует? Не паникуйте и сразу проверьте:

Регулятор напряжения. Самый простой и дорогой способ — заменить его заведомо добрым. Но вы также можете подать напряжение 12 В и 15 В для проверки работоспособности. Независимо от типа регулятора механический или электрический, он будет вести себя одинаково.В первом случае на обмотку возбуждения будет приложено напряжение; во втором — нет.
Контактные кольца и щетки генератора. Для проверки контактов можно использовать простой щуп от лампы. Длина щеток должна быть более 5 мм, в противном случае их следует заменить.
Целостность обмотки возбуждения можно проверить тестером. Причем снимать генератор необязательно, достаточно подползти к контактным кольцам и проверить сопротивление между ними.Учтите, что они не должны замыкаться на массу.
Состояние обмотки статора и диодного моста можно оценить только после демонтажа генератора.

Как проходит разборка генератора

Теперь нужно рассказать, как снять генератор. Для этого действуйте по следующему принципу:

Отсоедините аккумулятор.
Отсоедините все провода от генератора.
Предварительно резьбовые соединения обрабатываются проникающей смазкой типа WD-40.
Откручиваем гайку с верхней части крепления генератора. Кронштейн также можно снять.
Откручиваем гайку от нижнего крепежного болта. Удерживайте головку болта от проворачивания.
Снимаете с ролика ремень генератора «Калина». С кондиционером и ГУРом никаких манипуляций не нужно.
Снимите генератор с сиденья.

Разборка прибора

Для разборки генератора необходимо провести несколько простых манипуляций:

Снимите ведущий шкив.Постарайтесь не потерять ключ.
Снимите гайки с задней крышки, которыми стянуты все детали конструкции.
Снимите регулятор напряжения. Заодно оцените состояние щеточного узла.
Отсоедините все части генератора.

После этого можно приступать к ремонту.

Часто выходит из строя подшипник, особенно тот, что находится в передней крышке. Причина этого — чрезмерное натяжение ремня. Для замены нужно открутить четыре винта и выпрессовать подшипник из посадочного места.Вместо этого установите новый подшипник. Для повышения надежности смените оба видео сразу.

Особенности установки и ремонта

Установка производится в обратном порядке. При необходимости генератор заменяется или ремонтируется. В некоторых случаях ремонт окажется нецелесообразным, так как имеется много непригодных узлов, в том числе обмоток статора и ротора. Восстановление обойдется недешево, провести полную замену генератора на «Калине» будет намного проще. Стоимость нового генератора в магазинах 4-5 тысяч рублей.На «разборке» можно купить в 2-3 раза дешевле.

Установка меток ГРМ на калину 8 клапанов. Ремень ГРМ Лада Калина: замена и обслуживание

Сроки замены Лада Калина 8 клапанов простая операция, по крайней мере здесь все сильно иначе, чем с 16-клапанной версией двигателя. На Лада Калина с 8-клапанным двигателем требуется менять ремень по данным производителя каждые 75 тысяч километров.Обрыв ремня приводит к изгибу клапанов. А погнутые клапаны, это дорогостоящий ремонт всего двигателя, поэтому игнорировать процедуру не стоит. Ремень необходимо проверять каждые 15 тысяч километров. Если вы обнаружили на ремне дефекты или масло, то его нужно немедленно заменить.

Подробная схема привода ГРМ Лада Калина подробнее .

1 — шкив зубчатый коленвала
2 — зубчатый шкив насоса охлаждающей жидкости
3 — натяжной ролик
4 — задняя защитная крышка
5 — зубчатый шкив распредвала
6 — ремень ГРМ
A — выступ на задней защитной крышке
B — отметка на шкиве распредвала
C — отметка на крышке масляного насоса
D — отметка на шкиве коленчатого вала.

Для замены ремня ГРМ необходимо демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов Калины с кондиционером. Шестигранником на «5» отверните четыре винта крепления передней верхней крышки привода ГРМ и снимите пластиковый кожух.

Чтобы не повредить датчик положения коленчатого вала, снимите и его. При выключенном зажигании отжать фиксатор колодки жгута проводов и отсоединить колодку от разъема датчика. Головкой на «10» откручиваем болт крепления датчика.

Вытаскиваем датчик из приливного отверстия крышки маслонасоса и откладываем в место, где нет стальных опилок, способных впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазу газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхние мертвые точки) такта сжатия. Поверните головку «17» коленчатого вала по часовой стрелке за болт крепления ведущего шкива генератора до тех пор, пока метка 1 на зубчатом шкиве распределительного вала не совместится с выступом 2 на задней крышке привода ГРМ.

Чтобы убедиться, что коленчатый вал находится в правильном положении, снимите резиновую заглушку смотрового стекла в верхней части картера сцепления. Риск 2 на маховике должен располагаться напротив прорези 1 шкалы, которая видна в окошке крышки картера сцепления.

Перед тем, как открутить болт крепления шкива привода генератора, просим помощника зафиксировать коленвал от проворачивания, вставив отвертку через окошко в картере сцепления между зубьями маховика.

Головкой «17» отверните болт крепления ведущего шкива генератора, снимите шкив и шайбу.

С помощью шестигранника «5» открутите три винта, крепящие переднюю нижнюю крышку привода ГРМ. Снимаем крышку.

Гаечным ключом на 15 ослабьте затяжку болта натяжного ролика.

Это вращает натяжной ролик и ослабляет натяжение ремня. Снимите ремень ГРМ со шкивов коленчатого и распределительного валов.Вытаскиваем ремень из моторного отсека.

Внимание! После снятия ремня ГРМ не проворачивайте коленвал и распредвалы, чтобы поршни не застряли в клапанах. Размеры зубчато-ременного привода ГРМ Лада Калина с 8-ми клапанным двигателем — ширина 17 мм, 113 зубьев.

Для снятия натяжителя ремня ГРМ отверните болт и снимите натяжитель вместе с болтом.

Вращаем пластиковый зажим ролика, удерживая его за эксцентрик.Ролик должен вращаться тихо, равномерно и без заеданий. В противном случае ролик необходимо заменить.

Заодно проверить исправность насоса охлаждающей жидкости можно покрутив и покачав его за шкив. Устанавливаем натяжной ролик на место, полностью не затягивая болт его крепления. Для различных модификаций двигателя в головке блока цилиндров делают два резьбовых отверстия под болт натяжного ролика. Вверните болт крепления ролика в верхнее отверстие головки блока цилиндров.На фото ниже отверстие обозначено красной стрелкой.

Установите ремень ГРМ в обратном порядке. Перед установкой ремня убедитесь, что установочные метки коленчатого и распределительного валов совпадают. Ремень надеваем на зубчатый шкив коленчатого вала, затем стягиваем обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и запускаем ее через натяжной ролик, а переднюю ветвь надеваем на шкив распределительного вала.

При необходимости поверните шкив распределительного вала в направлении наименьшего хода, пока зубцы ремня не совпадут с канавками шкива.Чтобы натянуть ремень, поверните натяжной ролик против часовой стрелки. Для этого вставьте стержни (диаметр 4 мм, расстояние между стержнями 18 мм) в пазы внешнего диска ролика специальным ключом (для наглядности он показан на снятом ролике).

Такой ключ применялся для регулировки натяжения ремня на всех переднеприводных ВАЗах; Вы можете купить его в любом магазине автозапчастей.

Также для регулировки натяжения ремня ГРМ Лада Калина можно использовать плоскогубцы для снятия стопорных колец.Натягиваем ремень, поворачивая натяжной ролик против часовой стрелки до совпадения выреза внешнего диска ролика с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика моментом 34–41 Нм.

Чрезмерное натяжение ремня сокращает срок его службы, а также срок службы насоса охлаждающей жидкости и подшипников промежуточных роликов. Недостаточное натяжение ремня также приводит к его преждевременному выходу из строя и может стать причиной нарушения фаз газораспределения. Поворачиваем коленвал на два оборота по часовой стрелке.Проверяем натяжение ремня и совпадение меток ГРМ коленвала и распредвала. При снятом шкиве привода генератора удобно проверить правильность положения коленчатого вала, совместив метку 1 на зубчатом шкиве коленчатого вала с выступом 2 крышки масляного насоса. Фото для наглядности ниже.

Если вы не уверены в своих силах, то работу по замене ремня на Лада Калина можно доверить автосервису. Для двигателя с 8-клапанным механизмом ГРМ это дешевле, чем для версии с 16-клапанным двигателем.

Так как конструкция двигателей в Калине и Приоре схожая, даже с учетом двигателя объемом 1,4 литра процедура замены ремня ГРМ, а также опорного и натяжного ролика практически ничем не будет отличаться. Отличия будут, но только на первом этапе, а именно при снятии приводного ремня вспомогательных агрегатов.

Итак, чтобы самостоятельно провести этот ремонт, вам понадобится следующий инструмент:

Джек
Лебедка с храповым механизмом
Головка 17, 19
Гаечный ключ на 15 мм
Бит torx t30
Ключ специальный для регулировки натяжения роликов

Снятие и проверка ремня ГРМ, опорного и натяжного ролика на Калине 16-кл.

Итак, первым делом снимаем ремень генератора. После этого демонтируем защитный кожух ремня ГРМ с помощью храповика и биты Torx t30.

После того, как все болты откручены, без проблем снимаем как верхнюю, так и нижнюю части кожуха.

Тогда нам становится доступен весь механизм ГРМ, что наглядно показано на фото ниже.

Теперь снизу необходимо открутить болт крепления шкива коленвала.Лучший способ сделать это — снять правое переднее колесо. А чтобы коленчатый вал при откручивании не вращался, необходимо сделать следующее:

посадить помощника за руль
включить пятую передачу
ударил по тормозу
, в это время откручиваем болт крепления шкива

Или заблокируйте колеса кирпичом, также включите пятую передачу, и открутите болт.

Далее, когда все уже крутится легко, окончательно выкручиваем болт вручную и снимаем шкив вместе с шайбой.После этого необходимо установить ГРМ Калины по меткам. Для этого включите пятую передачу и с одним подвешенным колесом (например, правым) проверните его вручную, проворачивая тем самым коленчатый вал двигателя. Таким образом, необходимо добиться совмещения меток как на шестернях распредвала, так и на коленвале:

Высшие оценки выглядят так:

Блокируя шестерни распредвалов (что не обязательно), можно открутить болты роликов, как опорных, так и натяжных, с помощью ключа на 15 мм.

Обязательно проверьте состояние подшипников и при необходимости замените их новыми. Насос, кстати, тоже надо проверить на люфт, вращение, герметичность. Также при обнаружении дефектов замените их.

Установка нового ремня ГРМ, замена опорного и натяжного ролика на Калину 16-кл.

Новый ремень устанавливается в порядке, обратном снятию. Важно начать процедуру с шестерни коленчатого вала, затем надеть ее на правую шестерню распредвала через опорный ролик, затем на левую.Если ваши отметины сместились, что часто случается, нужно исправить их ключом и надеть пояс.

Это нужно делать с помощью специального ключа, что хорошо видно на фото выше. При этом следует учитывать, что натяжение ролика будет строго ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до тех пор, пока выступ и прорезь на внешней и внутренней частях ролика не совместятся.

Совпадение этих «меток» говорит о том, что ремень натянут оптимально, и его дальнейшее натяжение или ослабление происходит за счет специального ролика с механизмом самонатяжения — внутри него встроена специальная пружина, не позволяющая ролику «натягиваться». слишком сильно тянуть за пояс.Когда метки совмещены, необходимо затянуть болт крепления моментом от 34 до 41 Н * м.

После того, как все этапы выполнены, можно повторно проверить отметки, вручную проворачивая коленвал, как описано выше в статье. Если все так же, надеваем шкив коленвала, и закручиваем с крутящим моментом 110 Н * м. Устанавливаем все крышки на место, запускаем ДВС и проверяем отсутствие посторонних звуков от ремня ГРМ при работающем двигателе.

Видеообзор по замене ремня ГРМ и роликов на Калину 1.4 16-кл. или 1,6 16-кл.

Для тех, кто привык все смотреть в обзорах на моем канале, есть такой:

Если у вас остались вопросы после просмотра видео, вы можете обсудить тему в комментариях ниже. Спасибо за внимание.

Как натянуть ремень генератора на Калине своими руками

Приветствую друзей на сайте автосервиса ВАЗ своими руками.Ремень генератора — важный элемент «жизни» вашего автомобиля.

Правильная работа генератора, качество зарядки АКБ, а также уровень напряжения в бортовой сети.

Как затянуть ремень генератора на Калине

При ослаблении ремень начинает свистеть, и может увеличиваться износ подшипников генератора. Кроме того, неправильное натяжение может привести к быстрому разрушению и дальнейшему повреждению самого ремня.

Поэтому следует знать, как отрегулировать ремень генератора на Калине, что делать и в какой последовательности.

Особенности диагностики ремня генератора

При появлении одного из вышеперечисленных симптомов следует немедленно проверить натяжение ремня генератора на Калине. Это легко сделать.

Надавите на ремень с определенной силой (около трех килограммов) и измерьте прогиб линейкой. Если он больше одного сантиметра, значит, ремень нуждается в регулировке.

Более точную проверку можно провести с помощью динамометра. В этом случае необходимо натянуть ремень с усилием 10 кг * с (вы увидите эти показания на шкале прибора) и оценить расстояние отклонения (оно должно быть не более 1-1.5 см).

Подготовительные работы

Натяжение ремня ГРМ. Чем грозит перетяжка ремня ГРМ?

Все делаем без паники и не торопимся. Все элементарно, слабо затянуто, сильно ослаблено. Ролик при переливании …

Натянуть ремень генератора Лада Калина

Сегодня 01.12.2015 заменил вот этот , ремень на генераторе на новый, пробег 60 000.

Перед тем как затянуть ремень генератора на Калине, провести ряд подготовительных работ:

1.Гайки натяжителя на генераторе очистите от пыли и грязи с помощью металлической щетки, можно распылить WD-40, чтобы их было легче перекрутить.

2. Подготовьте необходимый инструмент … Для работы понадобится ключ на девятнадцать и восемь миллиметров.

Если вы обнаружите, что ремень ослаблен, не затягивайте с работой. Обратите внимание, из-за такой неисправности снижается КПД генератора, возникают перебои в подаче напряжения в бортовой сети, громкое «проскальзывание» ремня на шкиве и другие неприятные проблемы.

Особенности регулировки и затяжки ремня генератора

Теперь давайте посмотрим, как правильно натянуть ремень генератора. Хочу отметить, что весь процесс занимает не более 10-15 минут. Поэтому сходить на СТО и опустошить кошелек для оплаты мастеру как минимум глупо.

Действуйте в следующей последовательности:

Найдите натяжную планку и немного открутите на ней стопорную гайку, иначе регулировочный болт просто не повернуть.Если мешает бачок омывателя, снимите его, но в этом нет необходимости.

Вращаем болт натяжителя, добиваясь этого момента до тех пор, пока не будет создано необходимое натяжение ремня.

После этого затяните контргайку с необходимым усилием, на этом работа по натяжению ремня на Лада Калина закончена, осталось только проверить.

После завершения работ убедитесь, что ремень правильно натянут (одним из способов, упомянутых выше) и что генератор работает исправно.

Для этого включите зажигание и внимательно осмотрите панель приборов (на ней должен загореться соответствующий индикатор, заряжается аккумулятор).

Теперь вы можете запустить двигатель и дать машине немного поработать. Все это время следите за индикатором — через несколько секунд он должен погаснуть.

Помните, что ремень под силу даже новичку. Главное, строго соблюдать схему проверки и не забывать время от времени проводить диагностику напряжения.

В противном случае вы можете столкнуться с более серьезными проблемами, что приведет к увеличению затрат в будущем.Так что будьте бдительны и берегите свою машину. Удачи на дорогах и, конечно же, без поломок. Пишите в комментариях различные дополнения и предложения.

Замена ремня ГРМ и ролика на 8-клапанном моторе

Как и обещал, начинаю писать темы по ремонту и обслуживанию двигателей. Это касается пока только 8-клапанного двигателя 1.6, так как 16-клапанные сложно достать, да и стоят они больших денег. В целом все работы показаны на примере восьмицилиндрового мотора, который по своей конструкции мало чем отличается от Калины.

Итак, для замены ремня ГРМ на Калине 8-кл нам понадобится следующий инструмент:

Головка с храповым механизмом на 10 или обычный гаечный ключ
Ключ рожковый или накидный 17
Плоская отвертка с широким лезвием
Ключ специальный для натяжения ролика ГРМ

Инструкция по снятию и установке ремня ГРМ на Лада Калина

Первым делом снимите ремень генератора. а затем откручиваем три болта крепления боковой крышки двигателя, под которой находится весь механизм ГРМ:

И сними, чтобы нам больше не мешало:

Далее необходимо выполнить следующую процедуру: Выставить ГРМ и коленвал по меткам.Тогда вы можете продолжить. Ослабьте гайку натяжного ролика и поверните ролик так, чтобы ремень ГРМ ослаб:

При ослаблении ремня его можно снять со звездочки распредвала, ролика и ведущей шестерни водяного насоса (помпы):

Но на данный момент снять его полностью не удастся, так как снизу он заблокирован шкивом привода генератора, который необходимо открутить. Для большего удобства можно снять переднее правое колесо, предварительно приподняв машину домкратом.Это обеспечит лучший доступ к гайке шкива.

Теперь хочу обратить ваше внимание на то, что на фото ниже восьмерка версия, а на Калине она совсем другая. Но суть снятия остается прежней: необходимо не допустить проворачивания коленвала и в этот момент открутить болт. Можно заблокировать коленвал толстой плоской отверткой, вставив ее конец в окошко картера сцепления (там, где вы видели отметку на маховике).

Откручиваем болт до конца вручную, как показано на фото ниже:

И снимаем шкив с коленвала Калины:

Но теперь можно полностью снять ремень ГРМ, так как его больше ничто не держит:

Ролик натяжителя ремня также лучше заменить одновременно.Достаточно открутить гайку ее крепления и снять со шпильки, как показано на фото ниже:

Обратите внимание, что под роликом находится толстая шайба, она наглядно показана ниже:

При установке сначала вставьте его в натяжной ролик, и только после этого вы можете установить ролик на его место:

Прошу не обращать особого внимания на видео, представленное на фото, так как я вообще не знаю его происхождение.Обычно они другого типа с двумя отверстиями для натяжения под специальный ключ. А этот очень странный, и, видимо, совсем не из этой машины, так как натянуть на него ремень — кошмар! Итак, идем дальше!

Теперь можно установить новый ремень ГРМ: Для этого сначала надеваем его на шестерню коленчатого вала снизу, затем сразу на звезду распредвала, чтобы протянуть большую ветку:

На этом этапе убедитесь, что шестерня коленчатого вала не вращается без звездочки распределительного вала, в противном случае установочные метки сломаются, и вам придется их снова установить.Хотя это несложно, но лишняя трата времени бесполезна. Затем можно надеть ремень с другого конца на шестерню помпы и натяжной ролик. Внимательно посмотрите, чтобы все зубья плотно прилегали к шестерням, и подтяните ролик до необходимого уровня, вставив в отверстия специальный ключ.

Ремень, хорошо натянутый при работающем двигателе, не должен ходить волнами, как это часто бывает. То есть на высоких и малых оборотах большая ветка не должна отклоняться от прямой.Но при этом тащить его нельзя. Обычно при чрезмерном растяжении появляется характерный звук: гул от валика. В этом случае слегка ослабьте ремень.

http://ladakalinablog.ru

Иногда требуется провести определенные работы, для которых необходимо изначально установить хронометраж по отметкам. Иногда это необходимо в таких случаях, как:

Регулировка зазоров клапанов
Замена ремня ГРМ или снятие его

Для выполнения этой работы нам потребуется:

Головка 10 с ручкой или трещоткой
Отвертка плоская
Джек

Итак, чтобы сделать это максимально быстро и без лишних проблем, приподнимаем правую переднюю часть Калины домкратом и выставляем коробку передач на 4-ю передачу.

Затем снимаем защитный кожух газораспределительного механизма, откручивая одну гайку с его боковой части:

И два болта с передка, как показано на фото ниже:

И кожух поднимаем вверх, немного сдвигая в сторону:

Теперь берем колесо рукой и прокручиваем его до тех пор, пока метка на шестерне распредвала не совпадет с выступом пластины на задней крышке. Более наглядно это показано на фото:

Теперь плоской отверткой снимите резиновую заглушку с картера коробки передач.Его примерное расположение — сразу за 4-м цилиндром. Затем смотрим в окошко и необходимо, чтобы метка на маховике совпадала с треугольной выемкой на пластине:

Для облегчения совмещения меток лучше медленно потянуть колесо вперед и посмотреть на маховик (если рычаги длинные 🙂), а затем увидеть, что метка синхронизирующей звездочки также совпадает.

Если фазы газораспределения неправильные, то необходимо открутить натяжной ролик и скинуть ремень с шестерни.Затем, вращая коленчатый вал, добейтесь совпадения и снова натяните ремень.

замена и обслуживание Установка ремня ГРМ Калина 1.6 8кл

На шестнадцатиклапанной Ладе Калине состояние ремня ГРМ рекомендуется проводить через каждые 15000 км. Некоторые утверждают, что это слишком короткий срок, и рекомендуют всерьез интересоваться состоянием ремня только после 25000 километров пробега. Производитель сообщает, что менять ремень в сроки, установленные регламентом, нет необходимости.Но специалисты все же рекомендуют периодически осматривать этот агрегат, а при возникновении проблем заменить его описанным ниже методом.

Проверка ремня

Необходимо проверять состояние агрегата только при холодном двигателе. Крышка верхнего привода снимается для проверки. Емкость с жидкостью для мытья стекол лучше разобрать, так как она вполне может мешать. Для того, чтобы снять крышку привода, придется открутить 5 саморезов, найти их не составит труда. Снимите крышку, оттянув ее верхний край.Также придется снять правое переднее колесо. Теперь берем головку на 17 и проворачиваем ею коленвал по часовой стрелке.

Теперь осматриваем ремень ГРМ. Важно знать, что на его зубах не должно быть трещин, складок и расслоений. Износ не должен быть таким, чтобы нити уже были видны. На концах не должно быть трещин и следов расслоения. Если такие дефекты обнаружены, это явный сигнал о том, что пора заменить ремень. Причиной замены ремня может стать обнаружение на нем следов масла.Скорее всего, из насоса охлаждающей жидкости капало масло. Итак, при установке нового ремня нужно его осмотреть и при необходимости отремонтировать.

Натяжение ремня должно соответствовать техническим требованиям … Для проверки проворачиваем коленчатый вал по часовой стрелке до совмещения меток на зубцах шкива с вырезами на крышке привода. Натяжение ремня будет считаться нормальным, если выемка внешнего диска совпадает с заплечиком внутренней ступицы.

Натяжение ремня также можно отрегулировать, если оно не такое слабое.Для этого необходимо ослабить болт крепления ролика, с помощью которого происходит натяжение. Для натяжения ремня ролик, служащий для его натяжения, вращается против часовой стрелки, для ослабления — по часовой стрелке. На внешнем диске имеются пазы для рогожкового ключа. Ключ этот универсальный, применяется при ремонте всех ВАЗов с передним приводом.

Этот ключ используется для натяжения ремня до нужного уровня … Следует иметь в виду, что ремень нельзя перетягивать, иначе это может вызвать неисправность как ремня, так и направляющих роликов.Но нельзя недотягивать пояс. Если это произойдет, ремень также выйдет из строя раньше срока. В конечном итоге это может привести к тому, что поршни будут контактировать с клапанами, что приведет к поломке механизма и, как следствие, к его дорогостоящему ремонту. Поэтому допустимо только оптимальное натяжение ремня. Ремень необходимо заменить при обнаружении вышеперечисленных дефектов. А теперь непосредственно о его замене.

Замена ремня

Сначала необходимо снять ремень привода вспомогательных агрегатов.Силовой агрегат может поддерживаться деревянным бруском. Отвинтите нижнюю крышку переднего привода с помощью гаечного ключа. Натяжитель ремня крепится двумя болтами, один из которых необходимо ослабить, а другой полностью открутить.

Нижняя крышка легко снимается, подняв натяжной ролик. Посмотрите на рисунок, там все четко показано. Будьте осторожны, чтобы не потерять шайбу, указанную стрелкой на рисунке.

Теперь фиксируем коленвал от прокрутки.Для этого нам понадобится помощник. Для этого ему нужно нажать на тормоз на 5 передаче. Теперь снимите болт и шайбу.

После этого приступаем к непосредственному демонтажу ремня, предварительно проверив совпадение меток. Болт крепления натяжного ролика необходимо ослабить. После этого ремень можно легко сдвинуть, а затем снять.

Теперь вам нужно снять направляющий ролик. Снять его можно будет только с помощью болта и шайбы, так как этот блок не подлежит разборке.Это делается для того, чтобы проверить состояние подшипников обоих роликов. Ролики лучше заменить, если машина имела значительный пробег или визуально были обнаружены дефекты. На насосе охлаждающей жидкости не должно быть следов жидкости, иначе придется заменить этот агрегат. Обратите внимание на то, что люфта нет.

Установка выполняется в обратном порядке, но болт крепления ролика пока не требует полной затяжки. Это нужно делать только после того, как ремень будет установлен.Его также необходимо установить в обратном порядке, предварительно убедившись, что метки на шкивах распределительного вала и крышке привода совпадают.

Замена ГРМ своими руками

Двигатели ВАЗ-21116, ВАЗ-11186 комплектуются ремнями Gates. Гарантия

— 120 000 км при заявленном ресурсе 200 000 км. Но производитель советует менять ремни ГРМ, в целях профилактики, через

75000 км из-за обрыва ремня приводит к поломке поршня и клапана.

Для замены ремня ГРМ и натяжного ролика двигателей ВАЗ-21116, ВАЗ-11186 возьмите торцевой ключ «10», накидной ключ «17», ключ для поворота натяжного ролика и отвертку.

3. Закрепив машину, снимите правое переднее колесо.

4., снимите верхнюю часть передней крышки ГРМ.

5. Ослабьте затяжку болта крепления натяжного ролика, поверните его, чтобы ослабить натяжение ремня (см. Пример на ВАЗ-21126, ВАЗ-21127).

6. Выкрутите болт крепления ведущего колеса генератора.

Примечание

Ремни ворот

7. Снимите ведущее колесо генератора с коленчатого вала.

8. Выкрутите 3 болта крепления нижней части передней крышки привода ГРМ.

9. Снимите крышку.

10. Снимите ведущее колесо генератора с коленчатого вала.

11.Закрепите ремень ГРМ в порядке, обратном снятию. Заблокируйте ведущее колесо генератора.

12. Для замены натяжного шкива отверните болт крепления натяжного шкива, отверните его.

13. Зафиксируйте новый ролик в порядке, обратном снятию.

Для замены ремня ГРМ и натяжного ролика двигателей ВАЗ-21126, ВАЗ-21127 взять инструменты для снятия ремня привода генератора и передней крышки ремня ГРМ, ключ на 17, ключ на 15, ключ для поворота натяжного ролика, отвертка.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

2. Отстегните ремень привода генератора.

3. Зафиксируйте поршень 1-го цилиндра в положении ВМТ.

4. Ослабьте натяжение болта крепления натяжного ролика, поверните его, чтобы ослабить натяжение ремня.

5. Отсоедините ремень от колеса распределительного вала, промежуточного ролика, шестерни водяного насоса.

6. Выкрутите болт крепления, ослабьте ведущее колесо генератора.

Примечание

Отвинтить болт крепления ведущего колеса генератора, зафиксировать коленчатый вал от проворачивания. Для машин с механической коробкой передач снимите заглушку в картере сцепления, воспользуйтесь отверткой, чтобы коленчатый вал не проворачивался за зубчатую поверхность кольца маховика.

Используйте другой метод, на самой высокой передаче, затормозите стояночным тормозом, таким образом вы защитите коленчатый вал от прокручивания.

Для машин с автоматической коробкой передач: удерживайте коленчатый вал за гайку крепления гидротрансформатора, доступ к которой станет доступен после снятия переднего щита.

7. Снимите шайбу с ведущего колеса ремня газораспределительного механизма.

8. Отсоедините ремень газораспределительного механизма от шестерни распредвала.

9. Закрепите ремень привода ГРМ в порядке, обратном снятию.

10. Затем выполните начальную настройку натяжного ролика. Для этого пролистайте влево …

11. Пока прорезь на внешнем диске не соединится с выступом на внутренней втулке натяжного ролика.

12. Для замены ролика перед фиксацией ремня отверните крепежный болт, ослабьте ролик.

13. Зафиксируйте новый ролик в порядке, обратном снятию. Маркированный роликовый диск должен быть снаружи.

14. Выполните начальную настройку натяжного ролика

В аннотации, которая идет в комплекте с автомобилем, сказано, что замена 8-ми клапанного ремня ГРМ на Калине рекомендуется каждые сорок — пятьдесят тысяч километров, а также на автомобиле с 16-клапанным двигателем. И проверка должна проводиться гораздо чаще.

Если обрыв ремня на 8-ми клапанной Ладе Калине, то клапана останутся целыми, но если это произойдет на 16-ти кл.двигатель, то они обязательно гнутся. Сам процесс замены прост и очень похож как на 8-клапанные агрегаты, так и на 16-клапанные агрегаты.

[Скрыть]

Какой ремень ГРМ у

Основное назначение ремня ГРМ на Лада Калина — синхронизировать коленчатый вал и силовой агрегат распредвала … Во избежание дорогостоящих работ по восстановлению мотора достаточно замените его вовремя, и он прослужит столько, сколько предусмотрено производителем.

Далее нужно прокрутить коленвал, чтобы звездочки валов стали по меткам.

Для того, чтобы открутить маховик, заблокируйте коленчатый вал. Сбоку от сцепления на моторе есть небольшая прорезь, через которую можно увидеть маховик. Снимаем резинку и фиксируем отверткой. Для этого вам может потребоваться сторонняя помощь.

Далее снимаем ремень генератора.

Откручиваем натяжной ролик до ослабления ремня ГРМ.

Снимаем, при этом шестерни не должны сбиться.

Новый натягивается на шестерню распредвала справа.Не забывайте о этикетках. Затем нужно пропустить его через ролик, а затем натянуть на помпу.

Натяжение должно быть таким, чтобы ремень мог вращаться только на 90 градусов.

Провернув коленвал, смотрим, не сбились ли следы. Если это произойдет, то проделанную работу придется повторить.

Монтажные работы производятся в порядке, обратном разборке.

16 клап.

Снимаем крышку, которая сверху закрывает ремень ГРМ Калина с двигателем 16 кл.
Демонтировать колесо, расположенное спереди справа.
Снимаем брызговик силового агрегата и ремень генератора чтоб лучше поменять.
Проверните коленчатый вал до тех пор, пока метки шкива выпускного распредвала и шкива не сойдутся с впускными клапанами распредвала с метками, расположенными на крышке.
Откручиваем болт крепления шкива вала и снимаем его.
Снимите ограничительную шайбу.
После откручивания болтов снимаем переднюю крышку.
С помощью болта крепления ролика уменьшите натяжение ремня газораспределительного механизма.
Снимите ремень.
Новый ремень устанавливается точно так, как показано на фото.
Следите за тем, чтобы метка на шкиве коленчатого вала находилась напротив прилива на корпусе масляного насоса.
При установке нового следите за натяжением ветвей ремня. В таком состоянии его надевают на шкив.
Поворачиваем натяжитель в сторону стрелок до совмещения на нем меток.
Затяните болт крепления ролика натяжителя.
Если вал вращается, ослабьте затяжку и повторите работу.
После установки проворачиваем коленвал на несколько оборотов. Здесь нужно следить, чтобы положение валов не нарушалось.
Если все отметки сойдутся, то можно переходить к установке всех снятых деталей на свои места.

Как видите, в этом нет ничего сложного, и мы надеемся, что эта статья помогла вам разобраться во всех тонкостях этого процесса.Теперь вы можете самостоятельно определить, какой ремень лучше всего подходит для вашей машины, как его правильно заменить и сколько на нем можно сэкономить.

2013 год стал годом рождения Lada Kalina 2, которая была практически полностью модернизирована по сравнению с предшественницей. Автомобиль стал популярным не только в регионах РФ, но и в странах дальнего и ближнего зарубежья. Автомобиль относится к малому классу, но имеет неплохую вместимость.

Лада Калина 2 или ВАЗ 2192 комплектуется линейкой силовых агрегатов с рабочим объемом 1600 см 3.Они отличаются не только показателями мощности, но и количеством клапанов в ГБЦ. Может быть 8 (двигатель 11186) или 16 (двигатели 21126 и 21127) , привод в ГРМ осуществляется зубчатым ремнем.

Если владелец машины считает, что время пришло, ремень ГРМ необходимо заменить, следует придерживаться данной процедуры. Большинство владельцев доверяют выполнение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля это можно сделать самостоятельно.Не стоит откладывать на «будущее», так как обрыв ремешка приведет к повреждению клапанов в ГБЦ. Работа по замене займет у водителя около двух часов.

Схема привода ВАЗ 11186

Приобретите расходные материалы, подготовьте набор ключей, домкрат, подставку под кузов, колодки под задние колеса автомобиля.

Если вы планируете заменить насос охлаждающей жидкости, вам понадобится антифриз, чтобы добавить его в систему охлаждения двигателя.

А еще понадобится ключ для регулировки натяжения зубчатого ремня … Можно начинать работы в гараже или любой другой горизонтальной площадке. Кроме того, понадобится набор шестигранников разного размера … Для удобства работы лучше всего снимать переднее правое колесо.

Для этого на установленном автомобиле подтянуть рычаг ручного тормоза, под задние колеса установлены колодки, колесные болты оторваны колесным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, необходимо демонтировать защитную крышку.Вам понадобится пятый шестигранник, которым откручиваем 3 винта на пластиковой крышке.

При замене насоса из системы охлаждения двигателя сливается небольшое количество антифриза.

Необходимо открутить натяжной штифт генератора головкой на «10», снять его ремень. После этого следует установить привод ГРМ по меткам. Лучше всего это делать, сняв колесо с правой стороны автомобиля.Автомобиль поднят. Для надежности устанавливается опора под порог автомобиля, снимается колесо. Теперь гаечным ключом нужно повернуть болт на шкиве коленчатого вала по часовой стрелке до совпадения метки на шкиве распределительного вала с меткой на задней защитной крышке.
Пятое шестнадцатеричное число требуется для снятия нижнего щитка ГРМ. Далее необходимо снять шкив коленвала, для этого вам понадобится помощник. Он должен включить пятую передачу, нажать педаль тормоза.В это время гаечным ключом с удлинителем откручивается болт крепления шкива и снимается. Сзади также снимается защитная шайба. Метка на зубчатом колесе должна совпадать с капельной линией на крышке масляного насоса. Следующим этапом является ослабление натяжения приводного ремня … Откручиваем болт крепления натяжителя, снимаем его вместе с регулировочной шайбой, после чего возвращаем на место.
Снимите старый ремень со шкивов. При необходимости демонтировать насос системы охлаждения двигателя.Перед установкой новой детали внимательно осмотрите шестерни. Шкив насоса в системе охлаждения двигателя. Приемный ролик обычно всегда заменяется новым продуктом.
Перед установкой нового ремня еще раз проверьте синхронизацию меток ГРМ, если все в порядке, продолжайте работу. Установите натяжной ролик вместе с регулировочной шайбой на место, но не затягивайте. Надеть ремень на шестерню распредвала, затем на шкив коленвала, помпу и натяжной ролик.
Ремень ГРМ натягивается специальным ключом путем поворота натяжного ролика, направление движения указывается на корпусе ролика.Поверните до совпадения меток на подвижной и неподвижной втулках ролика, затем затяните болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 все снятые детали ставят на место, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение меток совмещения. Если они совпадают, процедура замены ремня ГРМ правильная.

Клапан гнет

К сожалению, это у 8-ми клапанного двигателя иногда бывает, если есть повреждение ремня ГРМ в приводе ГРМ.Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявлять возможные проблемы в клапанном механизме. Обрыв ремня приведет к дополнительным затратам на ремонт силового агрегата, которые в несколько раз превышают стоимость ремня с натяжным роликом.

Замена ГРМ на 16 клапанном двигателе

Для замены ремня в приводе моторов ВАЗ-21126 ВАЗ-21127 также не нуждается в особых условиях.Вам потребуются головки для цифр «10», «15», «17», пятого шестигранного числа, мощная отвертка с плоским лезвием. В головке блока цилиндров этих двигателей 16 клапанов, а значит, распредвалов тоже будет два.

Замену можно сделать примерно так:

Открыть капот моторного отсека, отсоединить клеммы от АКБ.
Шестигранником с номером 5 откручиваем 5 болтов верхней крышки ГРМ, 2 винта нижней защиты.
Поверните головку на «17» для болта на шкиве коленчатого вала, чтобы установить механизм газораспределения в положение ВМТ первого цилиндра. При этом метки должны совпадать не только на шкивах коленчатого и распредвалов, но и на маховике с картером коробки передач.
Далее останавливают проворачивание коленвала отверткой, вставляя ее лезвие между зубьями венца маховика и картером коробки передач.

Освободите натяжитель ремня генераторной установки, снимите его со шкивов.

Далее откручиваем винт крепления шкива коленчатого вала, демонтируем его вместе с проставкой.
Ослабив натяжение ремня (для этого поверните натяжитель), можно демонтировать ремень в приводе ГРМ.

Перед сборкой внимательно проверьте состояние всех деталей ГРМ, совпадение меток совмещения.
После установки нового натяжителя и направляющих ремень можно надевать.
Они начинаются со шкивов распределительного вала, при этом следя за тем, чтобы ветвь ремня между ними не прогибалась.
При намотке ремня на шкивы помпы, коленчатого вала, натяжителя его необходимо натянуть.
Клещи для стопорных колец хорошо подходят для этой цели. Их вставляют в пазы, которые находятся во внешней обойме натяжителя, поверните его против часовой стрелки. Когда метки на зажимах натяжителя совпадут, можно подтянуть его крепеж.

Далее все собирается в обратном порядке. По окончании сборки, перед запуском двигателя, проверните коленчатый вал на несколько оборотов, следя за положением установочных меток.

Что с клапанами

Как и у 8-ми клапанного двигателя, повреждение ремня 16-ти клапанного мотора приводит к печальным последствиям, изгиб клапана … Инженеры приводят факты, когда помимо клапанов был поврежден поршень, погнуты шатуны, лопнули втулки клапана. Это приводит к тому, что двигатели требуют дорогостоящего капитального ремонта … Не нужно экономить на расходных материалах привода клапанного механизма, иначе хозяин столкнется с большими неприятностями, связанными с ремонтными работами силового агрегата.

Сроки замены ремня

Автомобиль с ручным управлением четко прописывает сроки проведения всех плановых работ. По заданию завода-изготовителя, ремень в приводе нужно менять при пробеге 75 тыс. Км … Многие владельцы следуют этим рекомендациям, но иногда поломки случаются намного раньше указанных сроков, это зависит от качества используемые детали, условия эксплуатации машины и другие факторы. Поэтому специалисты рекомендуют не превышать пробег более 50-60 тысяч км.

Какой ремень купить

Для эффективной работы ГРМ двигателя Лада Калина 2 должен иметь качественный ремень. Заводские моторы комплектуются изделиями завода РТИ в Балаково или от компании. Хорошо показаны детали от компонентов для автомобильной промышленности. Это могут быть расходные материалы от Bosch, Contitech и некоторых других. К их выбору стоит внимательно отнестись, так как под маркой товаров можно продавать подделки.

Так как конструкция двигателей Калины и Приоры схожа, даже с учетом 1.Двигатель 4 литра, процедура замены ремня ГРМ, а также опорного и натяжного ролика практически никак не будет отличаться. Отличия будут, но только на первом этапе, а именно при снятии ремня привода вспомогательных агрегатов.

Итак, чтобы самостоятельно провести этот ремонт, вам понадобится следующий инструмент:

Джек
Кривошипно-трещоточная рукоятка
Головка 17, 19
Гаечный ключ на 15 мм
Бит torx t30
Ключ специальный для регулировки натяжения роликов

Снятие и проверка ремня ГРМ, опорного и натяжного ролика на Калине 16-кл.

После того, как все болты откручены, без проблем снимаем как верхнюю, так и нижнюю части кожуха.

Тогда нам становится доступен весь механизм ГРМ, что наглядно показано на фото ниже.

Теперь необходимо снизу открутить болт шкива коленвала.Лучший способ сделать это — снять правое переднее колесо. А чтобы коленвал при откручивании не вращался, необходимо сделать следующее:

посадить помощника за руль
включить пятую передачу
ударил по тормозу
, в это время откручиваем болт крепления шкива

Или заблокируйте колеса кирпичом, также включите пятую передачу, и открутите болт.

Далее, когда все уже крутится легко, окончательно выкручиваем болт вручную и снимаем шкив вместе с шайбой.После этого необходимо установить ГРМ Калины по меткам. Для этого включите пятую передачу и, повесив одно колесо (например, правое), проверните его рукой, проворачивая тем самым коленчатый вал двигателя. Таким образом, необходимо добиться совмещения меток как на шестернях распредвала, так и на коленвале:

Высшие оценки выглядят так:

Заблокировав шестерни распредвала (что необязательно), можно открутить болты роликов, как опорных, так и натяжных, гаечным ключом на 15 мм.

Обязательно проверьте состояние подшипников и при необходимости замените их новыми. Насос, кстати, тоже надо проверить на люфт, вращение и герметичность. Также при обнаружении дефектов замените их.

Установка нового ремня ГРМ, замена опорного и натяжного ролика на Калину 16-кл.

Совпадение этих «меток» говорит о том, что ремень натянут оптимально, и его дальнейшее натяжение или ослабление происходит за счет специального ролика с механизмом самонатяжения — в него встроена специальная пружина, которая не дает ролику «натягиваться». слишком сильно тянуть за пояс.Когда метки совмещены, необходимо затянуть болт крепления моментом от 34 до 41 Н * м.

Видеообзор по замене ремня ГРМ и роликов на Калину 1.4 16-кл. или 1,6 16-кл.

Для тех, кто привык все смотреть в обзорах на моем канале, есть такой:

Если у вас остались вопросы после просмотра видео, вы можете обсудить тему в комментариях ниже.
