Змз 406 регулировка карбюратора

Карбюратор К151Д Специально для 406го мотора. — ГАЗ Газель, 2.4 л., 2002 года на DRIVE2

Давненько я уже с газелькой мучаюсь и наслушался мама не горюй… «В мост не лезь! там спец нужен.» «В коробку не лезь! У нас в рембазе по несколько раз перебирают и то не всегда работает.» «В карбюратор вообще не вздумай суваться, там вообще все на высшей магии работает и нужен карбюраторщик — магистр чернобелой магии»
У меня есть голова и руки! В карбюратор залез и не пожалел, все перебрал по мануалу и по Светлову.
Кому интересно на ютубе наберите «доработки Светлова», он вообще мужик толковый и все доходчиво излагает.
А началось все с того что в одно прекрасное утро прихожу заводить уже прогретую Бинаром машину и облом.
Завести то я завел, правда с подсосом заводил чтоб наверняка, малехо погрелся и трогаюсь, и чувствую в педали нет натяга, хотя тронулась и выехала. Думаю заеду обратно, а то перекрыл выезд соседней машине. Кое как дотелепал 2 метра взад. Тросик отвалился. На работу надо, время жмет. Думаю сейчас подсос вытяну и доеду потихоньку, 3 км до работы. А подсос тоже отломился, я его не нащупал на его месте=)

Короче решено искать карбер под переборку. За 1500 нашел у пацана 3 карбюратора, один в идеале под переборку, другой некомплект, третий вообще кусок железа. Купил 2 разных ремкомплекта и в разных магазинах, потому что набор прокладок и жиклеров разный у всех.

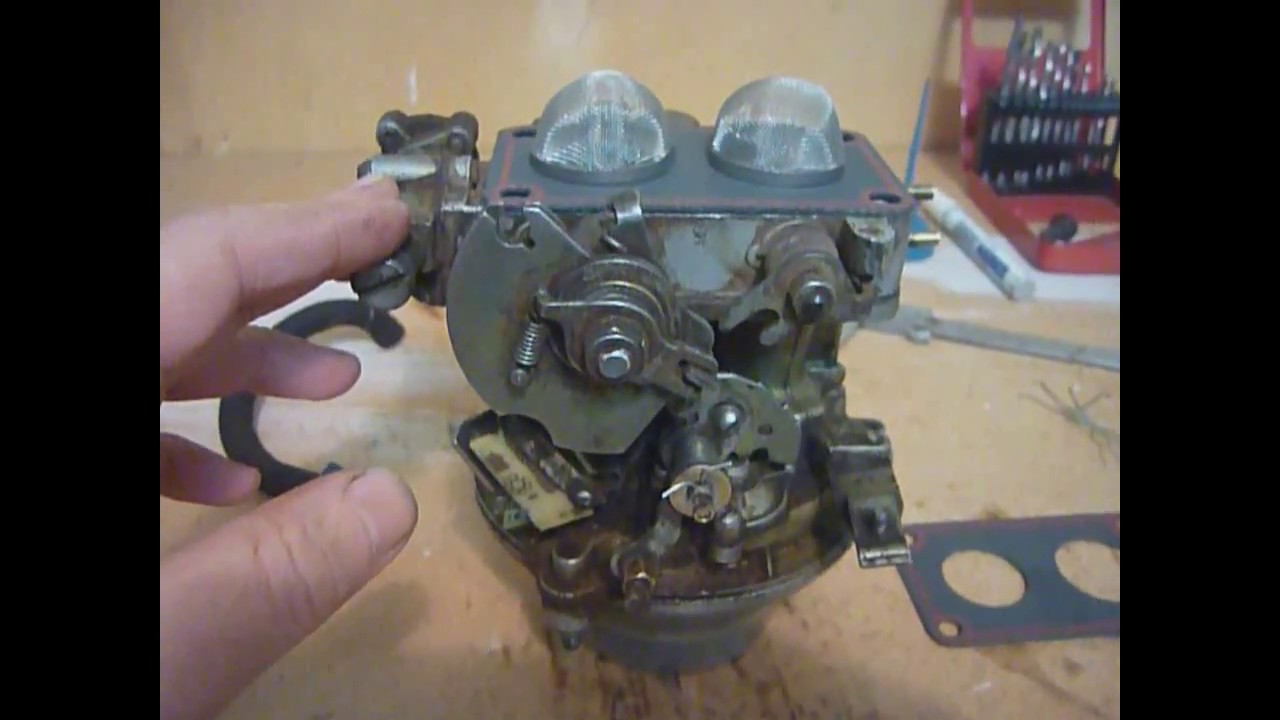

Ну и начал ковырять=)

Полный размер

относительно чистый хоть и б/у

Полный размер

Отличие К151 Д от Других — одна трубочка стоит в сторону головки. Если вторая есть то она идет на 402 и на уазы, на трамблер

Полный размер

Убрал винтик, а то он все равно бестолку, мне как-то сказали что им х.х. надо регулировать =)

Полный размер

Иглу кстати взял по рекомендации кого-то от сюда=) Если автор найдется добавлю ссылку=) Обычная солекс, ставится только игла, так что можете не откручивать посадочное

Полный размер

Кроме запаха бензина ни чего плохого не натворил=) жена стерпела, за что ей спасибо=) она и печку мне в прошлый раз стерпела, мне с ней повезло=)

Полный размер

Фотать процесс не лишнее дело, всегда можно глянуть что и как стояло.

Полный размер

Это доноры, я по ним тоже смотрел что и где, и детали не то что бы лишние остались а еще и не хватало=)

Полный размер

немного шлифанул одну и другую, выбрал что поровнее

Полный размер

Обратите внимание на порядок установки прокладки и мембраны, мембрана всегда с той стороны где бортик, в данном случае возле крышечки которую шлифовал наждачной бумагой на столе.

Полный размер

здесь важный момент. Если лапка ускорительного насоса не достает до кулочка, ее нужно чуток выгнуть. Зажимал щипцами с фиксатором и отверткой выкручивал. Кулочка на фото нет, я его прикладывал и смотрел сколь еще нужно выгнуть, лучше аккуратно несколько раз подгибать. А вообще у Светлова на видео все видно.

Полный размер

подключение трубок смотрел тут

Полный размер

и тут тоже

Полный размер

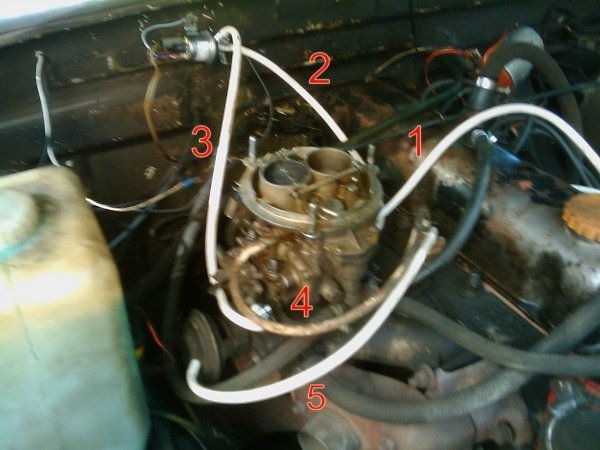

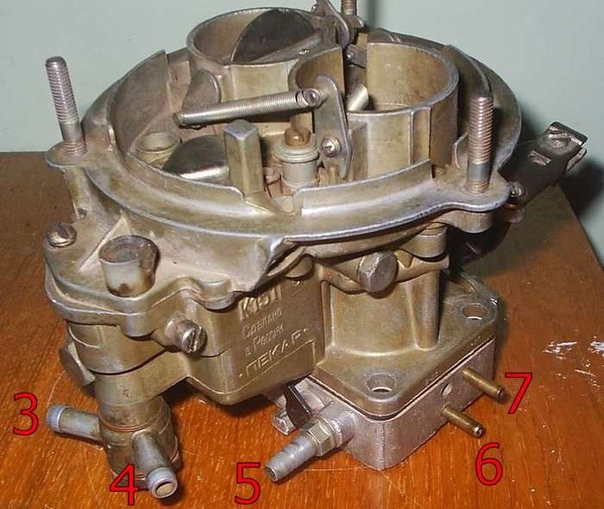

Дальше соединяем цифры трубками: 1-1, 2-2 и т.д.

Настраивал у карбюраторщика=) самому уже было не до того, он покрутил на слух и все, 500 рэ содрал, теперь я и настраивать сам буду.

Полный размер

www.drive2.ru

ГАЗ Соболь Машина для души. › Бортжурнал › Регулировка ГБО 2 поколения на двигателе ЗМЗ 406 (карбюратор).

Ну что ж, начнём.
1. Вначале прогреваем двигатель до рабочей температуры. Я прогреваю на бензине.
2. Следующее, винт холостого хода (латунный), завёртываем до упора. Винт чувствительности мембраны (пластмассовый), тоже завёртываем до упора. Винт «жадности» второй камеры тоже завёртываем до упора. Винт «жадности» первой камеры открываем полностью.
3. Винт холостого хода открываем на 2-3 оборота и заводим двигатель на газу.

Фото из интернета. В машине плохо видно.

4. Винтом холостого хода добиваемся максимальных оборотов двигателя на холостых оборотах. (Регулировки желательно делать по тахометру). Далее перекрываем винт холостого хода пока обороты двигателя не упадут примерно оборотов на 10- 20, (на тахометре это видно).
5. Винт чувствительности мембраны (пластмассовый) вывёртываем до тех пор пока обороты холостого хода не начнут падать.

Фото из интернета. В машине плохо видно.

Как только начали падать, медленно заворачиваем его пока обороты не поднимутся до первоначального значения. После этого закрываем этот винт ещё на четверть оборота.
6. Далее регулируем винт «жадности». Постепенно закрываем его и резко газуем на полную. Нужно добиться чтобы при резком нажатии на газ до упора, двигатель набирал обороты равномерно, без провалов и рывков. После этого закрываем «винт» жадности до тех пор пока снова не появятся маленькие провалы при нажатии на газ.
Открываем этот винт обратно пока провалы не пропадут.
7. Проверяем регулировку винта холостого хода.
8. Настройку второй камеры нужно делать на ходу. Нужно отрегулировать так чтобы не было провалов при езде и автомобиль развивал нужную мощность. То есть постепенно открывать винт «жадности» второй камеры.
После этого регулировку можно считать законченной.

Все регулировки делают с установленным фильтром.
В заключении хочу сказать что это не инструкция по регулировке, это способ которым пользуюсь именно я, и я считаю его наиболее удачным.
На этом я закончу.
Всем пока.

Пробег: 77 000 км

www.drive2.ru

Карбюратор на «Газель»: характеристики, устройство и регулировка

С самого начала выпуска автомобилей «Газель» производитель оснащал их мотором ЗМЗ-402. Но с 1996 года автомобиль комплектовали двигателем ЗМЗ-406. Это двигатель, известный по автомобилю «Волга». На нем данный мотор инжекторный, а вот для «Газели» он остался карбюраторным. Давайте узнаем все о карбюраторе «Газели». Для владельцев данных авто с этим двигателем это будет полезно знать.

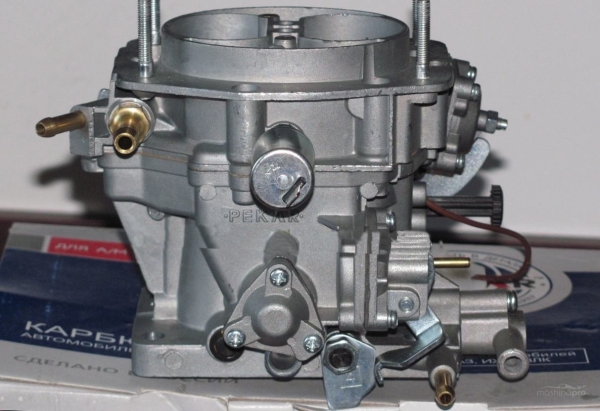

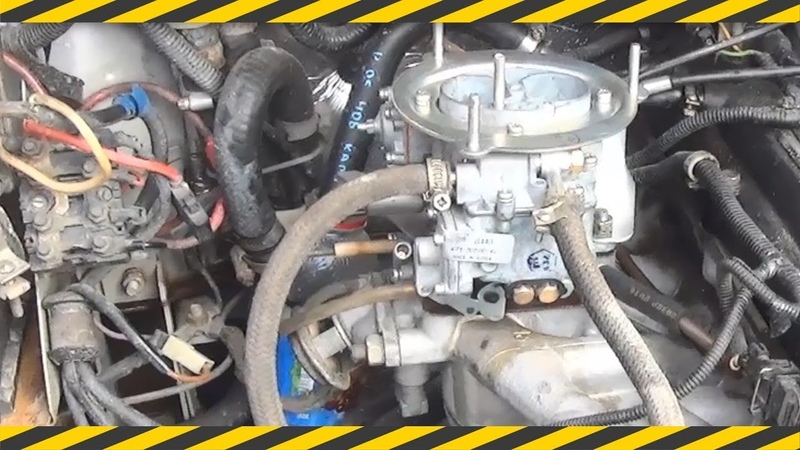

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.

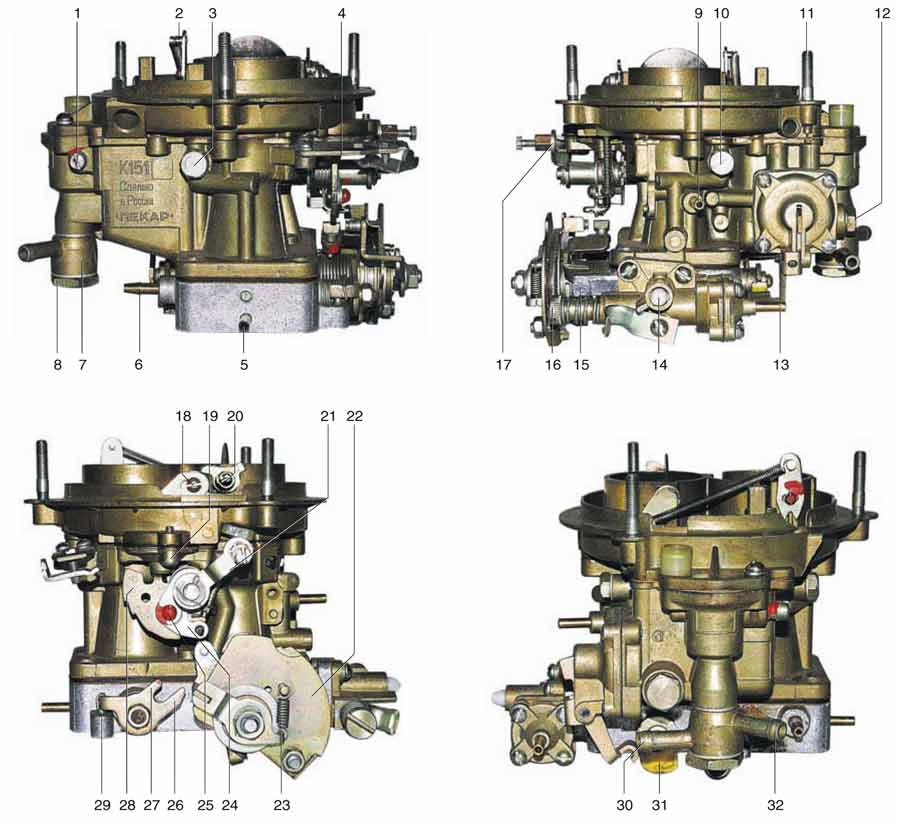

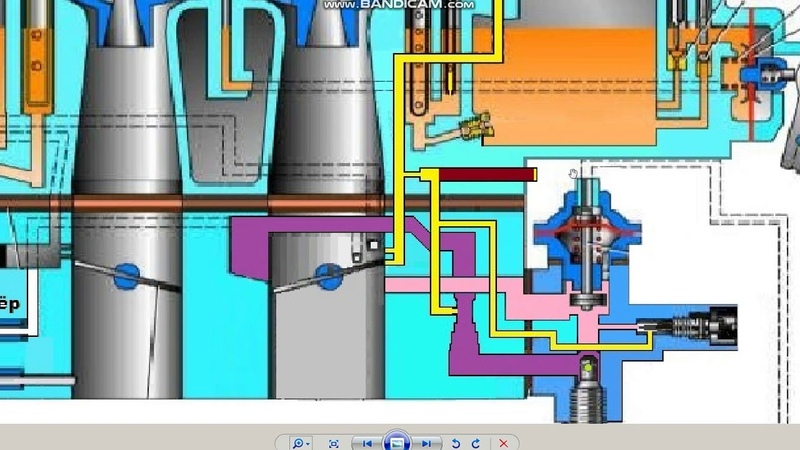

Устройство К-151

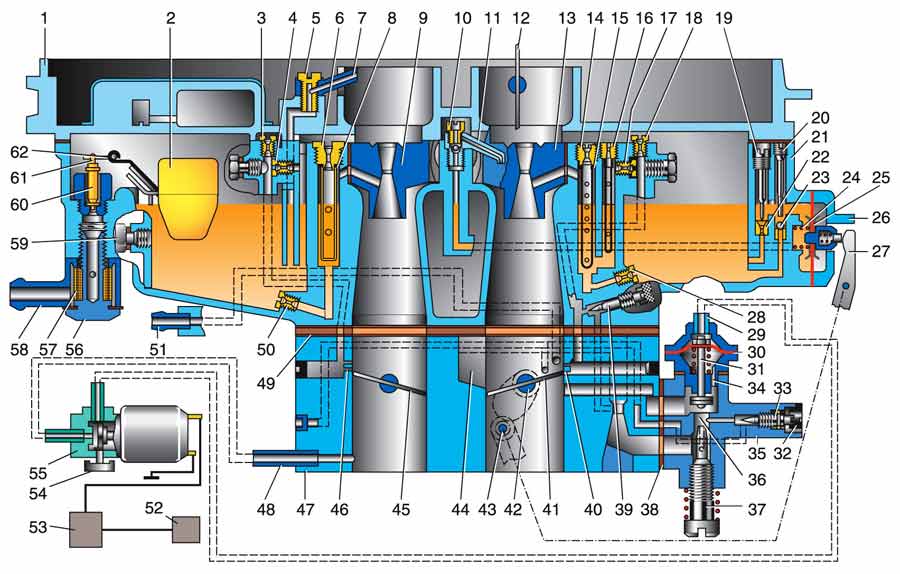

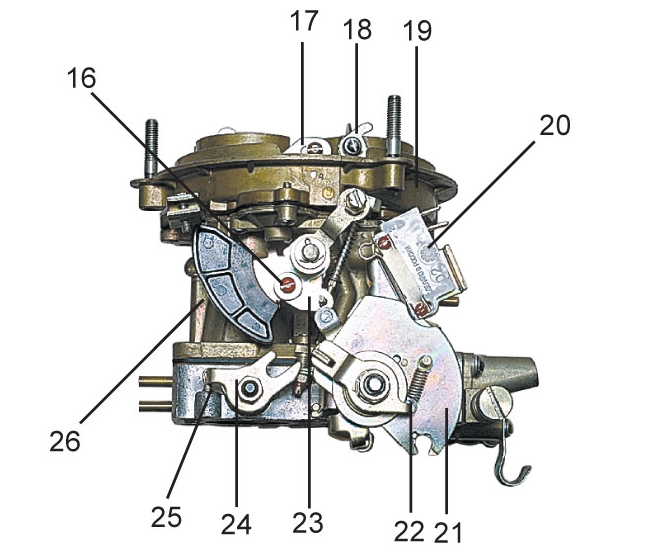

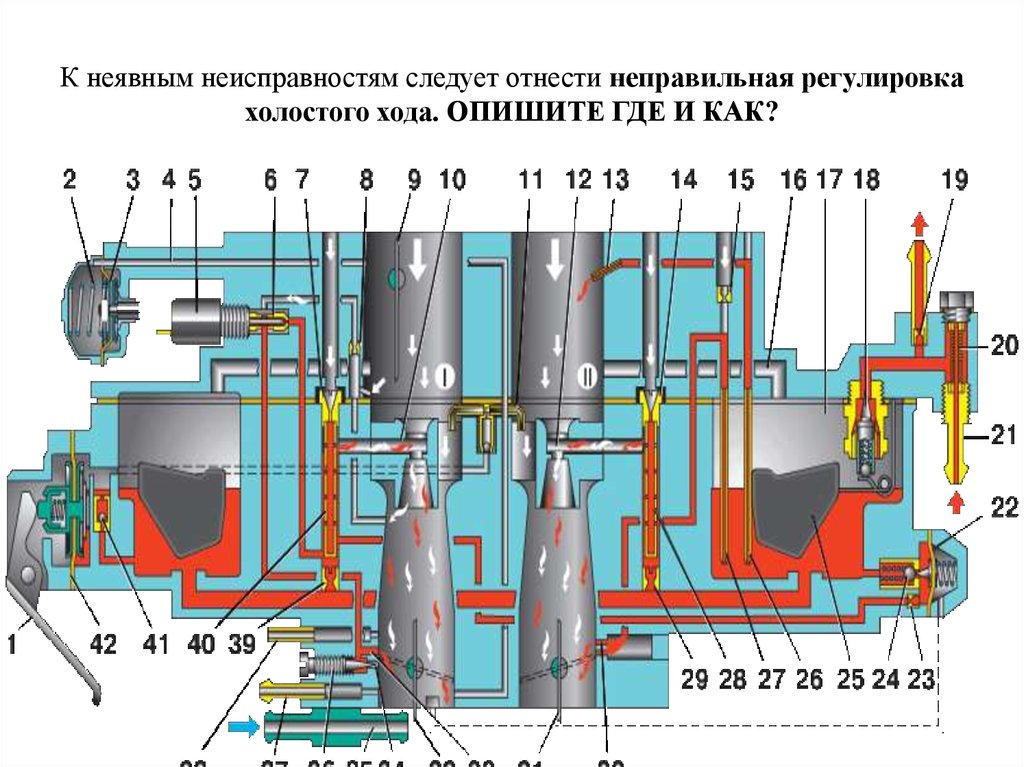

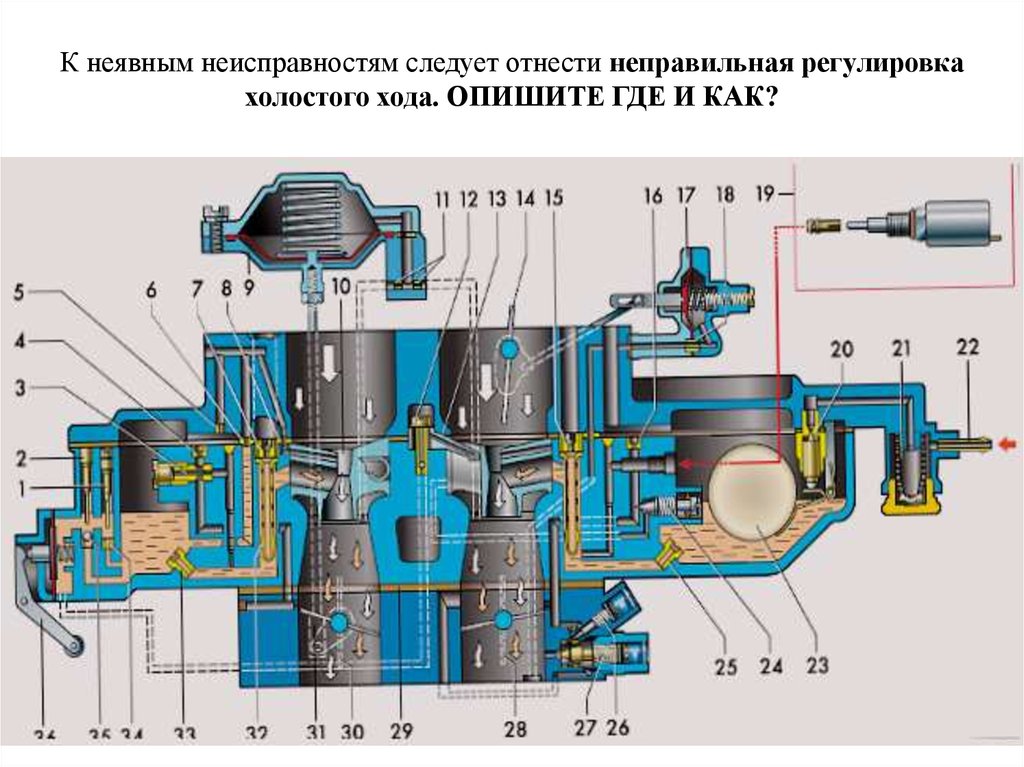

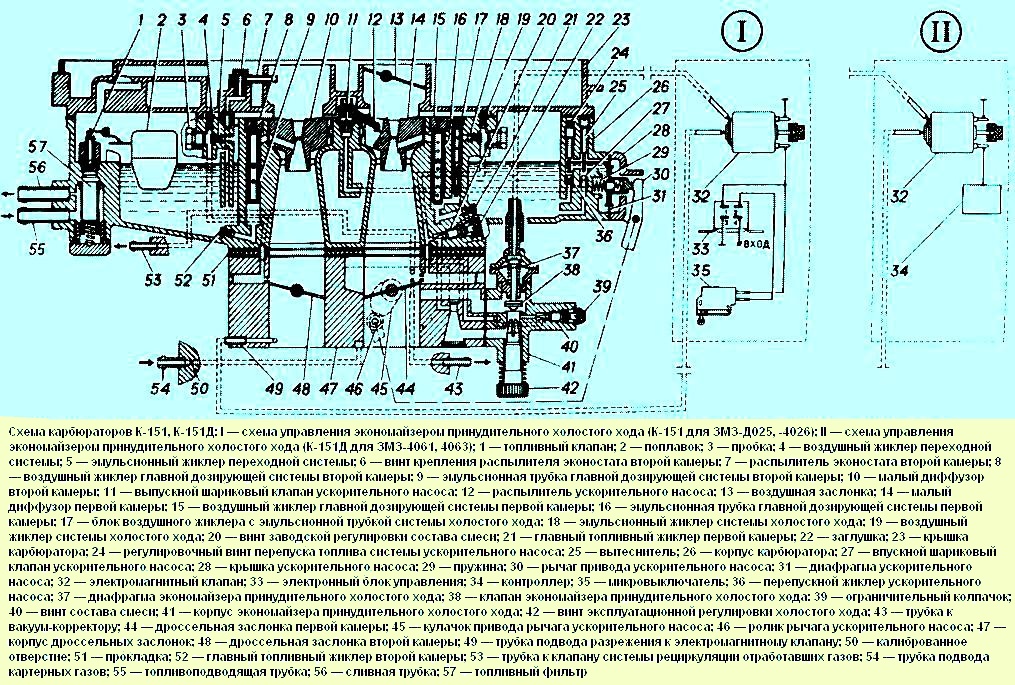

Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.

Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.

Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.

Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.

Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.

Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.

Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.

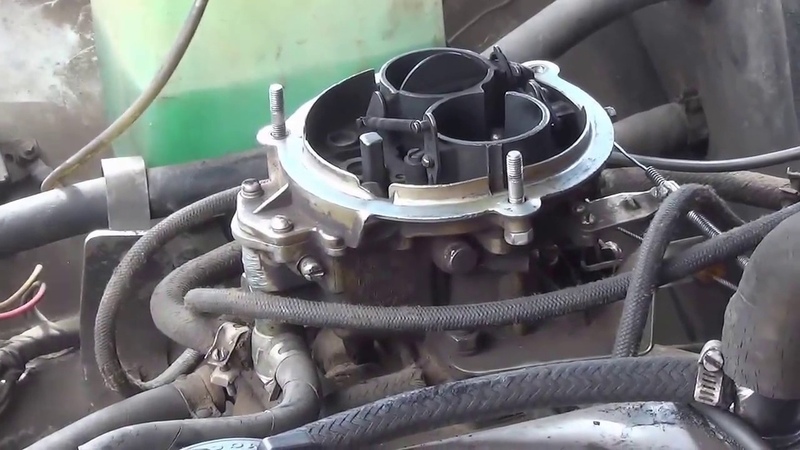

«Солекс 21073»

Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.

На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.

Подключение К-151

«Солекс» не устраивал водителей. Выходом оставался один единственный вариант – это ремонт, регулировка, доработка К-151. Поэтому давайте рассмотрим подключение карбюратора «Газели».

Агрегат имеет несколько штуцеров для присоединения шлангов. Это два штуцера для шлангов подачи топлива и сброса лишнего обратно в бак. Также имеется штуцер для шланга вентиляции картерных газов. Еще один необходим для присоединения клапана экономайзера.

Первый и второй штуцеры очень важны. Перепутать шланги местами при подключении нельзя. Шланг обратки имеет встроенный клапан, и бензин не будет поступать из бака. Двигатель не сможет запуститься. Далее важно подключить патрубок системы вентиляции картера, если мотор новый. Газы под воздействием разряжения будут попадать во впускной коллектор, и догорать там.

Шланги управления экономайзером холостого хода необходимо подключить. Глушить их нельзя – мотор будет работать нестабильно, а также серьезно снизится мощность.

Необязательным является штуцер рециркуляции и соответствующий клапан. Он влияет лишь на экологичность выхлопных газов. Да и не всегда устройство может установлено на автомобиле.

Регулировка

Рассмотрим основные регулировки карбюратора «Газели». Как другие карбюраторы, в этой модели можно настраивать холостой ход, уровень топлива, а также настраивать работу пускового устройства.

Данная модель по своему устройству напоминает К-126, но 151 – это усовершенствованный вариант. Конструкция более капризная в плане настройки. Однако регулировка холостого хода не так уж и сложна, и минимальные обороты двигателя можно легко выставить по тахометру.

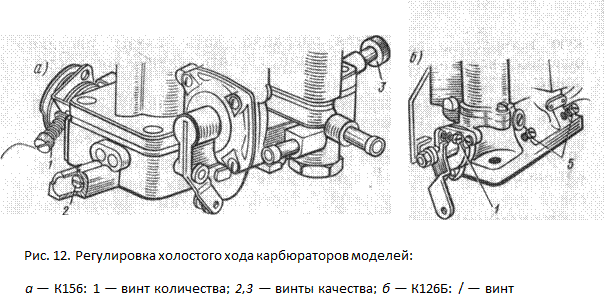

Регулировка ХХ

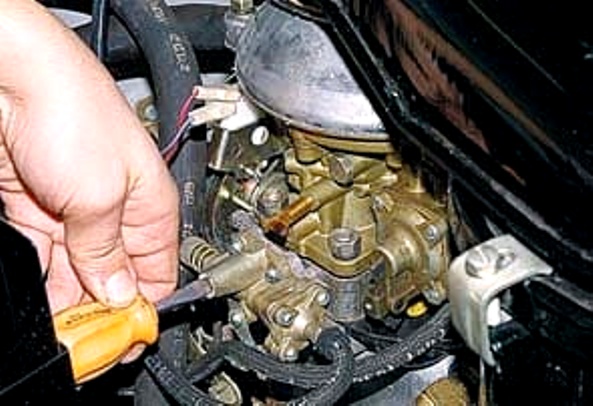

Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.

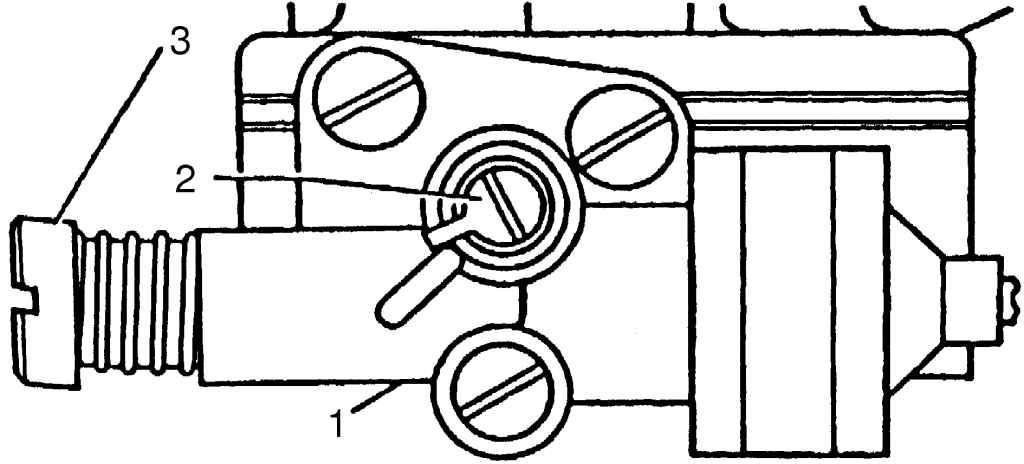

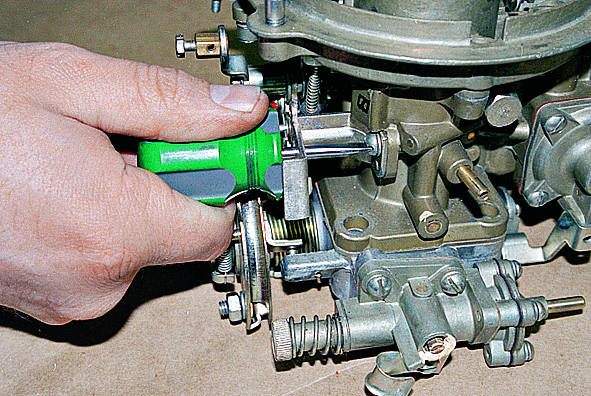

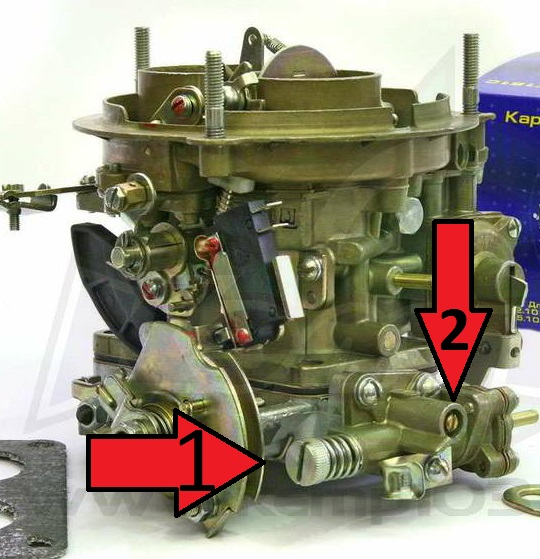

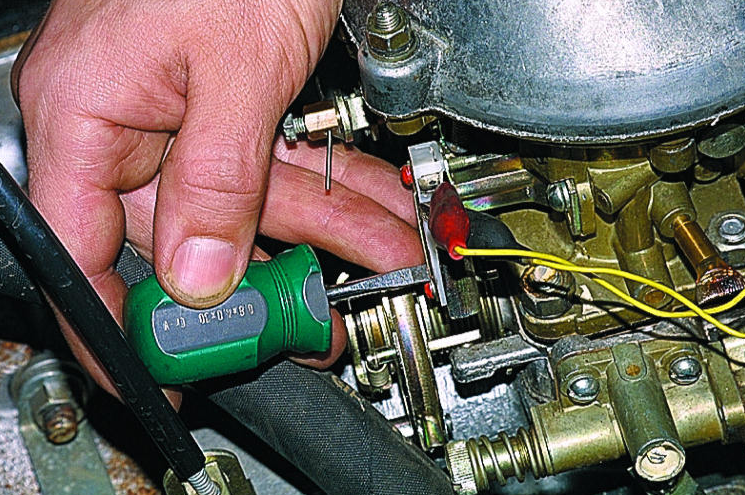

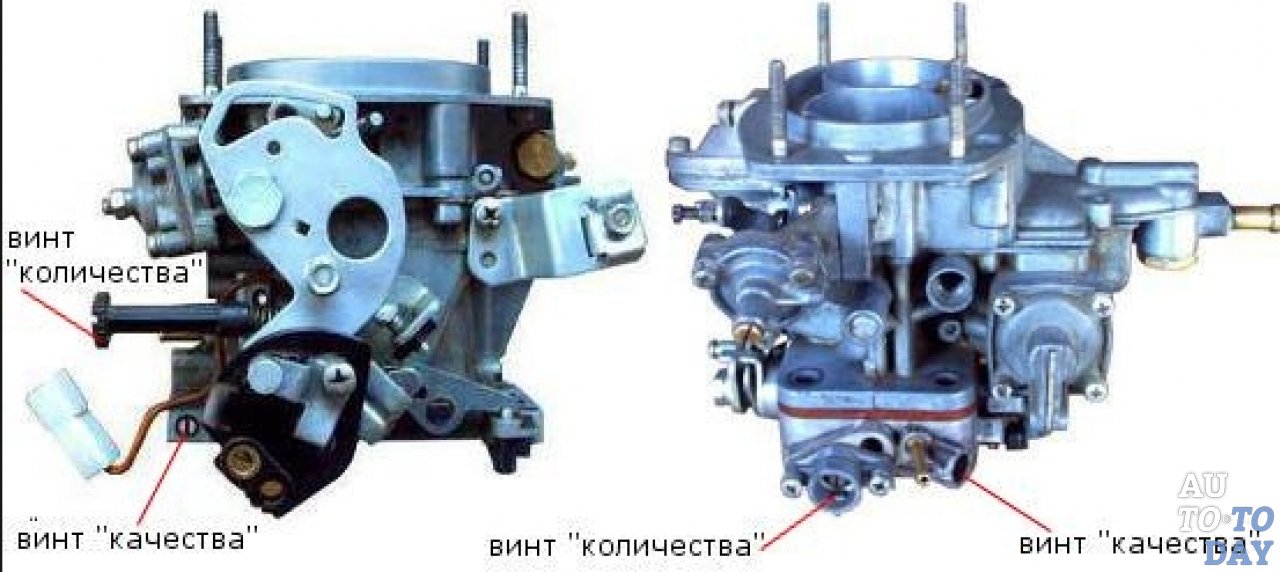

Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.

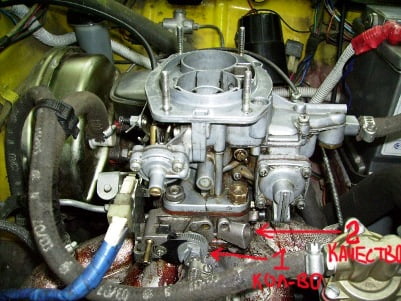

Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.

Неисправности карбюратора

При эксплуатации авто в карбюраторе могут случаться самые разные неисправности. Можно выявить их по определенным признакам. О неисправности карбюратора «Газели» двигатель сообщит повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и провалами.

Двигатель может не развивать обороты. Нередко в коллекторе или в выхлопной трубе будут слышны характерные хлопки.

Причины неисправностей

Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.

С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.

Какой карбюратор поставить на «Газель»?

Коллективный опыт опровергает эффективность всех вышеописанных карбюраторов для этого авто, а лучший карбюратор, на «Газель» устанавливаемый, – это К-126. При расходе в 12 литров машина едет вполне нормально, при этом двигатель не душится. Именно его советуют устанавливать многие автовладельцы.

fb.ru

Карбюратор К151Д — ГАЗ Соболь, 2.4 л., 2002 года на DRIVE2

Решил помыть карбюратор.И заодно заменить жиклеры.Как обещал автор статьи расход 10 по трассе и 12 по городу.Выкладываю полностью может кому пригодится : Суть дела очень проста, все карбюратор страдают одной болезнью это перелив на второй камере, для начала несколько постулатов, с которыми не спорят:
1)топлива должно быть не больше не меньше то и другое увеличивает расход
2)если возможно болт регулировки топлива должен быть, как можно больше закручен, потому что иначе топливо распыляется на много хуже.
3) если стоит электраклапан, он должен быть закручен ключом, а не от руки.
4) поплавок должен быть чуть оторван (1-3мм) от крышки карбюратор, не делайте маленький уровень, вы не сэкономите, а неустойчивую работу получите.

Для Жигулей классика и их двигателей (карбюратор «ОЗОН») рецепт следующий: надо поставить топливный жиклёр меньшего диаметра на вторую камеру, не плохо подходят ремкомплекта карбюратора от пятёрки, из него берём топливный первой камеры и заменяем им жиклёр на второй вашего авто, собираем карбюратор и настраиваем следующим образом, заводим машину выставляем 1500-2000об и регулируя по пол оборота винт качества добиваемся наибольшего времени работы вашего авто (по секундомеру) после отсоединения шланга от бензонасоса, если винт качества будет закручен полностью а вы не уверены в максимальной эффективности, делаем следующее меняем воздушный жиклёр второй камеры на больший из того же ремкомплекта, и регулируем снова, если не помогло меняем и на первой. у меня не было ни одного случая что бы этих мер не хватило. Главное что бы обороты всегда оставались на одном уровне. Что это нам дало? Мы смещаем максимальные тяговые характеристики двигателя к холостым оборотам. при этом мы имеем минимальный расход топлива на всех режимах. Время работы двигателя зависит от многих факторов и на разных машинах оно будет разное, но зато регулировка не зависит от угла зажигания и качества топлива, то есть можно выделить работу карбюратора и быть уверенным, что он в случае каких либо неисправностей здесь не причём.

На счёт карбюраторов «Солекс», что стоят на автомобилях ВАЗ 09, там вообще ничего не надо покупать, надо поменять два верхних жиклёра местами, меньший на первую камеру, больший на вторую, тогда пропадает дерготня на низких и при регулировке по выше описанному способу можно снизить расход до минимума.

По многочисленным просьбам я решил выложить информацию о тюнинге карбюратора К-151. В противовес многим не довольным хочу сказать, что этот карбюратор ни лучше, ни хуже, и смысла менять, на что-то другое я не вижу.

Для начала я бы хотел сказать если вы собрались менять карбюратор, то покупайте К151С, очень удачная сборка, не капризен, экономичен. Для стандартной сборки (сделанной заводом изготовителем), в регулировке винт топлива должен быть отвёрнут на ¼ оборота. Хотя если есть желание, можете провести регулировку топлива по секундамеру.

Для владельцев старых моделей есть лекарство, вам понадобится 2 ремкомплекта К151Д. далее меняем жиклёры по следующей схеме: (слева на право если мы перед автомобилем, сверху воздушные снизу топливные)

Воздушные 200 330 330 370

Топливные 200 230 340 150

1колонка холостой ход

2 колонка главная дозирующая 1 камеры

3 колонка главная дозирующая 2 камеры

4 колонка переходная система 2 камеры
Схема жиклёров

151Д

нормальное положение винта качества завёрнутое.

Ну вот и всё ещё раз обращаю ваше внимание на правильность подключения шлангов и их плотную посадку на штуцера. Экономичность автомобиля УАЗ и Газель доходит до 10л/100км, естественно, если вы соблюдаете скоростной режим не более 90 км/ч.

Для газелей рекомендую подключать клапан рециркуляции, это даёт возможность приравнять расход по городу к расходу по трассе.

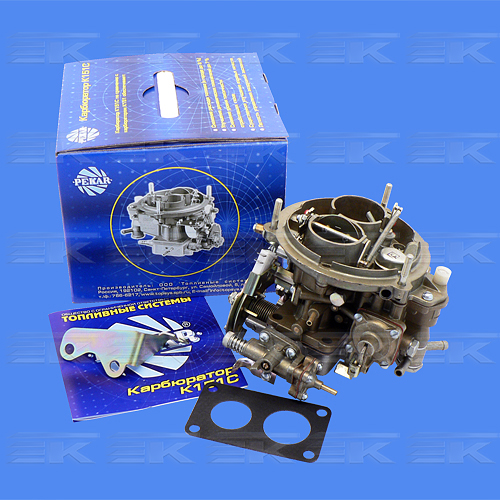

151С

151С

Дополнительно по карбюраторам 151С: Провёл испытания лучше динамика если на второй камере главный топливный жиклёр заменить на 225 (конечно с повторной регулировкой). Заметно лучше тяга и работа под нагрузкой.

www.drive2.ru

ГАЗ Газель ЗМЗ 406 Строитель › Бортжурнал › Установка запасных частей, настройка карбюратора К-151Д

Утро встретило дубаком, благо с неба ничего не сыпалось. Взял товарища МихаНика и направился в гараж. дабы вкорячить все купленное. начали с прогрева авто а так же попутного заливания всех частей ВДшкой от ликви моли, но такие вещи лучше проделывать заранее.
Карбюратор-
После прогрева двигателя решил заново отстроить карбюратор поскольку последняя поездка на 200 км показала некоторые не стабильные режимы. после чего я наконец то нарыл инструкцию по настройке карбюратора, и решил её опробовать в действии (ежели надо кому могу скинуть файлик). После получасовых танцев с бубном это все таки удалось, при резком нажатии на педаль провала нет.
Затем полезли менять глушитель и заодно я осмотрел штаны на целостность пока машина тарахтела, хомут на глушителе конечно порвался при откручивании, так же и хомут на дырявом глушаке, в общем немного побегав и постучав молотком по месту скрепления, глушитель снять удалось хорошенько расшатав руками, затем примерили новые крепления их было сразу решено модернизировать, к обоим верхним частям хомутов глушителя приварили длинные болты на 13 чтобы их ключом не нужно было держать, затем подвесили глушитель, выровняли, заколотили на старое место при помощи бобышки и молотка. и отвод нашел от старой водопроводной трубы, такой долго будет прогорать. )))
Считаю что глушитель-резонатор должен быть в хорошем состоянии поскольку влияет на тягу. Помню на 99 у меня отвалился глушитель прямо после коллектора, тяги не было вовсе, пердешь один.

Бензиновые шланги-
Затем приступили к замене шлангов, ничего сложного, снял кусок, отметил по нему новый или по месту прикинул, отрезал, прикрутил.

Рекомендую крутить хомуты не отверткой а головкой на 7мм.

Трапеция дворников.
Дальше поменяли трапецию стеклоочистителя, ибо описать состояние старой можно одним русским словом или двумя аглицкими- мир-смерть, установить её фигня, а вот старую отодрать знал бы, неделю поливал бы ВДшкой, в итоге гайку одну открутили, другую пришлось отрезать. Итог: установлена новая трапеция, работает отлично, радует!

Руль-
Руль открутить было просто, а вот снять… совсем не просто в кратце: поднял рычаг (чтобы он свободно ходил) регулировки вытянул руль на себя и держи, а товарищ молотком через бобышку бьет в центр. Не забудьте открутить гайку головкой. Руль намного ухватистее предыдущего!

www.drive2.ru

Регулировка дросселя ЗМЗ 406 — ГАЗ 24, 2.3 л., 1987 года на DRIVE2

Полный размер

Иногда бывает, руки чешутся что-нибудь покрутить и куда-нибудь влезть без особой на то нужды. Вот одним из таких объектов моего внимания стал дроссельный узел.
Снял патрубок, чтобы глянуть на заслонку — все чистое. К стати, многие жалуются, что там частенько бывает много грязи, но я почему-то ни разу на своем двигателе не замечал чего-либо подобного. И даже не совсем понимаю, откуда там может браться грязь, если есть фильтр и патрубки не дырявые? Но на всякий случай протер ветошью, смоченной в бензине.
Трос не перетянут, даже имеется небольшое провисание. Пружина нормально возвращает заслонку в закрытое состояние. Вроде бы все нормально и тут. Зазора между заслонкой и «диффузором» в закрытом состоянии вроде бы не видно, а снимать дроссель, чтобы посмотреть на просвет — лень. Решил просто проверить-подрегулировать положение упорного винта.
Я обычно это делаю следующим образом: Отпускаю гайку и выкручиваю винт до тех пор, пока между его торцом и кочергой оси не появится зазор. В таком случае у меня заслонка закрывается насколько, что упирается в тело дросселя и при попытке ее приоткрыть ощущается подклинивание. Потому я очень потихоньку начинаю заворачивать винт до тех пор, пока его торец не коснется упора. Проверяю наличие закусывания при повороте. Если оно есть, еще немного заворачиваю (обычно на 1/8 — 1/4 оборота). Снова проверяю и при достижении «легкого старта» затягиваю гайку. Снова проверяю. И так до тех пор, пока не станет все как положено. Логика при этом следующая: при ненажатой педали заслонка должна быть максимально возможным образом закрыта, но не должна в этом положении клинить. Соответственно, количество воздуха, которое может просочиться через дроссельный узел в этом положении должно быть минимальным. А все для обеспечения холостого хода сделает электроника, в распоряжении которой есть в том числе такой орган управления, как РХХ. Если неправ, поправьте.
Так то оно, вроде бы, все так, но иногда, как водится, не без изъянов. Холостые обороты с положенных 850 об/мин могут на две-три секунды снизиться до 720 — 790 об/мин при различных переходных режимах. Например при сбросе газа, если перед этим доводилось двигаться на малых оборотах, преодолевая ухабы. Или просто при выключении вентилятора, когда нагрузка на вал двигателя уменьшается, а в прошивке количество шагов РХХ возвращается к исходным значениям. Как я могу себе представить, такие качели возникают ввиду изначально неправильной настройки режима холостого хода, с которой успешно справляется электроника, но ей для этого необходимо определенное время. В принципе, это обстоятельство не особо то и напрягает, но все же пока нахожусь в состоянии поиска правильного решения. Пробовал в прошивке немного увеличивать число шагов на малых оборотах уставкой, что-то особой разницы не заметил. Там вообще есть куча параметров, с которыми можно «поиграться», но плохо, что пока нет понимания, что на это дело влияет. Например пропорциональный и интегральный коэффициенты. На что они влияют, я пока себе не представляю…
В общем простым и действенным методом победить этот недуг является небольшое приоткрывание заслонки дросселя, что, судя по информации из интернета, многие с успехом и применяют. Хотя, как по мне, это в корне неправильное решение. Даже как-то проводил эксперимент, в ходе которого выяснилось, что обороты не проседают, однако появляется другой эффект — обороты значительно медленнее падают после педалирования. В общем, то х длинный, то рубашка короткая… Потому пока еще продолжается мозговой штурм.
Надо бы еще RCOK и RCOD крутнуть попробовать…

www.drive2.ru

способы устранения неисправностей и ремонт своими руками + видео

Главная » Ремонт » Основные неисправности карбюратора К-151 и тонкости его ремонта

Состояние топливной системы автомобиля напрямую влияет на расход горючего и другие технические характеристики двигателя. Карбюратор поныне используется как один из важнейших элементов, и требует соответствующего внимания и заботы.

Устройство

Как и для всех карбюраторов, в задачи этого узла входит приготовление ТВС (смесь воздуха и горючего). Смешивание обязано производиться по чёткой и программированной схеме, иначе автомобильный двигатель будет получать несбалансированное питание. Устройство должно распознавать несходность нагрузок силового агрегата на холостых, средних и оптимальных оборотах.

Составные элементы карбюратора:

Корпус с поплавковой камерой.
Заслонки, управляемые приводом, интегрированным с педалью газа автомобиля.
Крышка, в которой конструкцией предусмотрен запорный механизм и заслонка для воздуха.
Система ХХ (холостой ход), рассчитанная для стабильного функционирования мотора в этом режиме. Она, в свою очередь, включает в конструкцию обратный канал, винты для настроек с уплотнительными кольцами, жиклёры и т. д.
Основная дозирующая система (ОДС) необходима для непосредственного смешивания ТВС. Состоит из каналов различного назначения.
Эконостат предназначен обогащать ТВС, когда двигатель работает на пределе. По сути, это система дополнительных каналов, подающих при открытии заслонок добавочные порции бензина.
Ускорительный насос, позволяющий машине ускоряться без каких-либо рывков и провалов. Группа дополнительных трактов в корпусе с шариковым клапаном, мембраной и топливным распылителем.
Переходная система используется для плавного повышения оборотов. Относится к вторичной камере, состоит из отдельных жиклёров.

К-151 — двухкамерный механизм со штуцерами, на входе которого стоит фильтрующая сетка, защищающая от прохождения мусора и примесей. Карбюратор этой модели оснащается «обраткой», по которой излишки горючего поступают назад в топливный бак. Канал одновременно не допускает создания внутри узла избыточного давления.

К К-151 подключается несколько шлангов, один из которых представляет систему подсоса. Наличие её упрощает пуск двигателя в холодное время года. Правильнее называть элемент ручкой управления пусковым устройством. Задействуя его, можно увеличить поступление бензина. ТВС получается более обогащённой.

Система подсоса К-151 упрощает пуск двигателя зимой

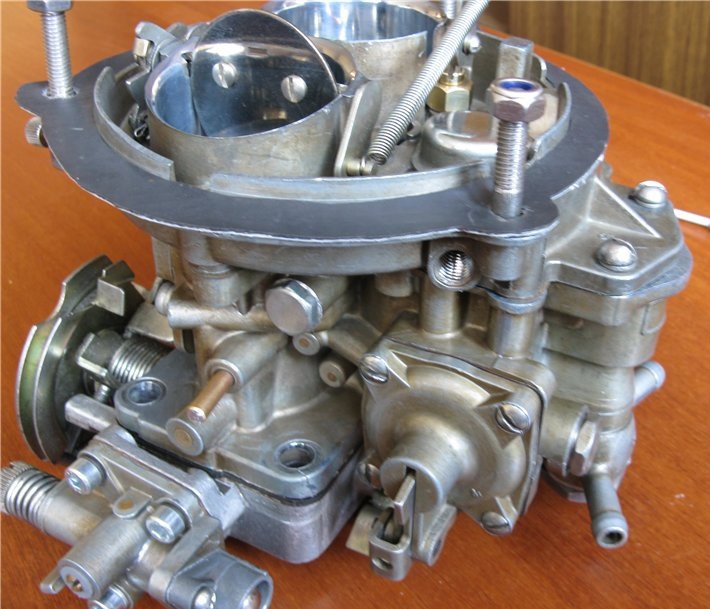

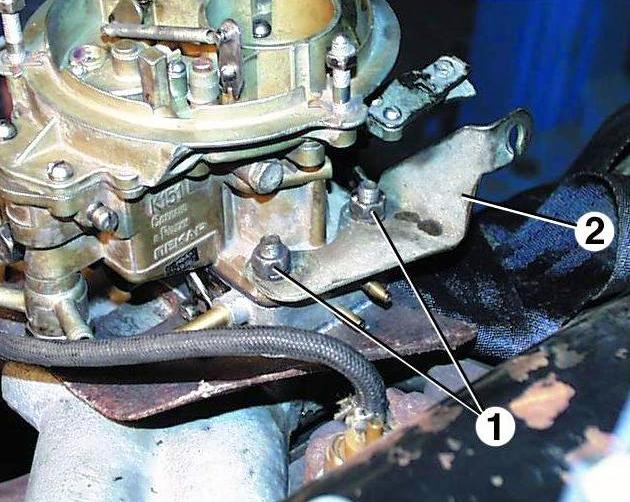

Карбюратор К-151 применяется на автомобилях «Волга», «Газель» и «Соболь». Интересны для автомобилиста его конструкционное устройство, особенности регулировки и главные причины неполадок.

Модификации К-151

Следует знать, что модель К-151 имеет несколько разновидностей. К примеру, на машинах ГАЗ-31 или ГАЗ-32 используется версия К-151 С. Добавочная буква имеет большое значение для карбюраторщиков, занятых подбором жиклёров. Сечение последних может быть разным, в зависимости от конкретного варианта.

К-151 — базовая модификация, используемая на автомобилях ЗМЗ 4021, ГАЗ-24, ГАЗ-31.
К-151 Д — модель с добавочными распылителями на ускорительном насосе и возможностью вывода струи прямо в камеры. На таких модификациях нет микровыключателя. Один из автомобилей, на которых он устанавливается — ГАЗ-33.
Модель К-151 Д включает дополнительные распылители ускорительного насоса
К-151 И — видоизменённый тип карбюратора с иной регулировкой. Комплектуются этими образцами автомобили ГАЗ-3310, ГАЗ-3302, ЗМЗ-4103 и т. д.
К-151 Т — есть резьбовой вход подключения шланга для вывода картерных газов и эффективный распылитель эконостата, установленный от К-151 Д. Яркий пример машины с таким карбюратором — УМЗ3 4215 с 2,9 — литровым двигателем.
К-151 С — помимо распылителя, с возможностью струить в обе камеры, имеется также модернизированная система диффузоров, бесступенчатая связь между заслонками воздуха и топлива, что повышает КПД при запуске или прогреве силовой установки.
К-151 В — модификация с узлом вентиляции и электромагнитным клапаном. В отличие от секторного рычага заслонки здесь используется рычажной вариант. Нет штуцеров подвода разряжения и перепуска горючего. Эмульсионный винт ХХ наклонён по отношению к корпусу устройства. Автомобили — УАЗ 31512, УМЗ 34178 и т. д.
К-151 У — всё так же, как у аналога выше, но штуцер имеет подвод к клапану рециркуляции.
К-151 Е — добавочное отверстие в заслонке первичной камеры. Таким карбюратором оснащаются 2,9 — литровые силовые установки автомобиля УМЗ.
К-151 Л — аналогичный вариант модификации К-151 В, но с отличиями. Есть клеммный зажим привода заслонки и усовершенствованный распылитель эконостата.
К-151 П — нет штуцеров для перепуска горючего и подвода разряжения газов. Отсутствует также возвратная пружина на рычаге управления заслонкой воздуха. Зато имеется модернизированный привод, открывающий дроссели.
К-151 Н — аналог модификаций с недовалом затворки при полном газе. Оснащаются автомобили ИЖ.

Основные неисправности

В процессе эксплуатации карбюраторов этой серии неполадки можно выявлять по характерным признакам, проявляющимся в виде тех или иных нарушений в работе ДВС.

Не держит холостые обороты

Причина распространённой неисправности, возникающей при переобогащении или обеднении ТВС, заключается в нарушении регулировок системы ХХ или засорении жиклёров. Не исключена также кривая установка поплавка в камере.

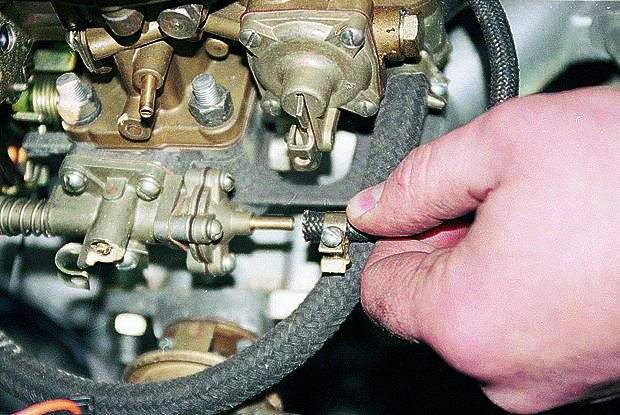

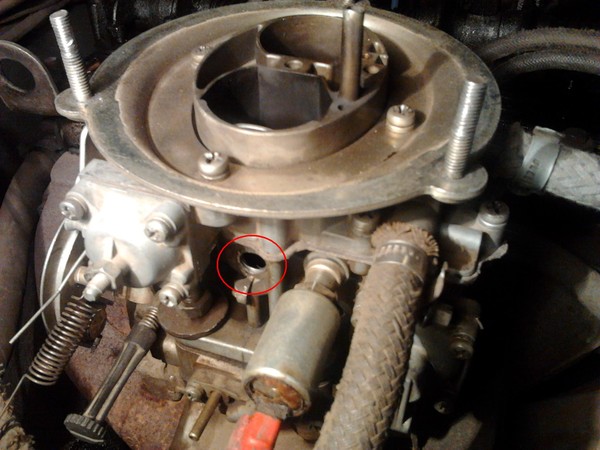

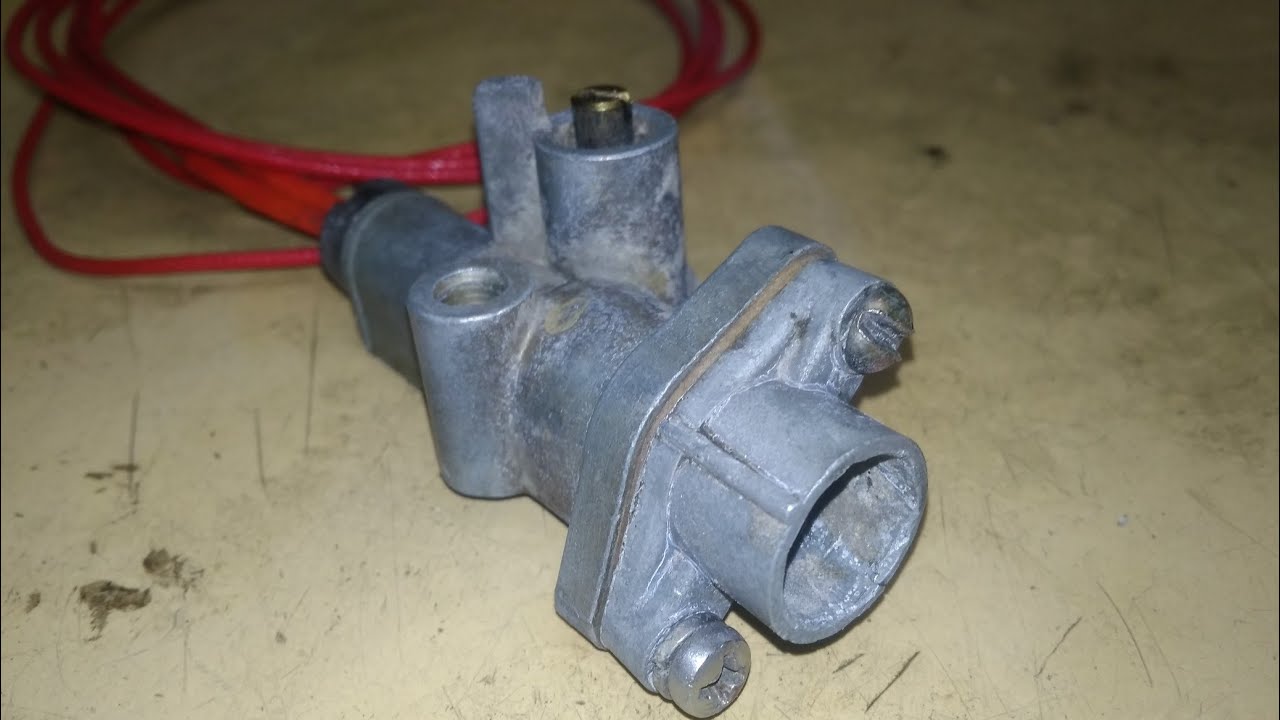

Если карбюратор оснащён электроклапаном, то можно сделать так. Слегка ослабить регулятор и посмотреть, приходят ли обороты в норму. При отсутствии засорения жиклёров так и произойдёт. В чём же причина? Оказывается, всё до банального просто. Часто регулировочный винт ХХ в процессе работы автомобиля ослабляется и выпадает из отверстия. Это и есть причина неисправности. Для её устранения достаточно закрутить его на место.

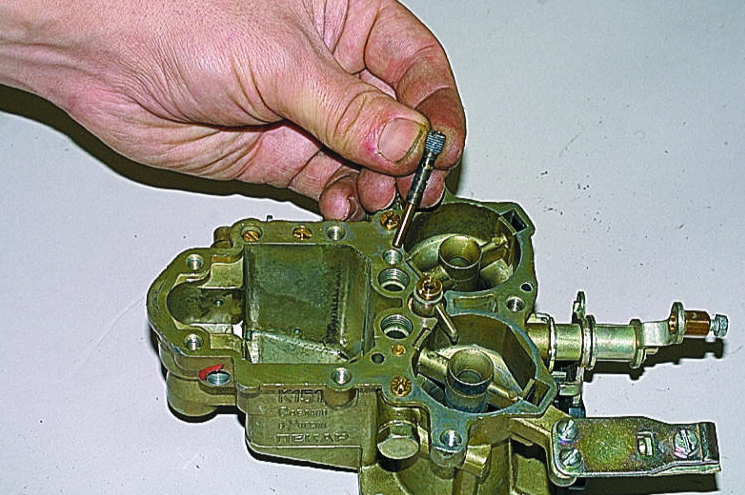

Регулировочный винт К-151 может выпадать из-за расширения отверстия

Болт этот, если он потерялся, можно купить вместе с ремкомплектом для подходящей модификации К-151. Отверстие рекомендуется подмазать герметиком, так как, скорее всего, оно разболталось и винт плохо его держит. Некоторые советуют вместо клея использовать кусок бумаги, им нужно обмотать кончик регулятора, а затем уже ввинтить. Естественно, основательно этот болт закручивается после соответствующих настроек в режиме холостого хода.

Заливает карбюратор

Перелив для всех моделей топливосмешивающих устройств — довольно распространённое явление. Возникает оно из-за чрезмерного обогащения ТВС, поступающей в двигатель. Это заметно даже невооружённым глазом, достаточно обратить внимание на подтёки из распылителей. Одновременно запах бензина будет царить не только в подкапотном пространстве, но и частично проникать внутрь салона. При этом из глушителя валит чёрный дым.

Если карбюратор заливает сильно, то моторная установка может вообще не запускаться. Особенно часто сложности с заводом наблюдаются на прогретом ДВС. Даже после очередной удачной попытки, силовой агрегат с переливающим карбюратором не будет стабильно работать. Провалы и рывки при нажатии педали газа — тому явное подтверждение.

Причина такой неисправности, как несложно догадаться, скрыта в поплавковой камере. Здесь возможно несколько сценариев:

Повредился или «завис» игольчатый механизм. Если последнее, то достаточно постучать аккуратно молотком по крышке устройства, чтобы клапан вышел из открытого состояния. Не исключено, что элемент неплотно завёрнут, или рассохлось уплотнительное кольцо. Наконец, работоспособность иглы тестируется подаваемым на неё разряжением (открытие/закрытие).
Не держит поплавок. Если в нём дырка, то он начнёт тонуть в жидкости, вытягивая за собой игольчатый клапан. Бензин постоянно будет закачиваться внутрь камеры, так как доступ не закрывается, в итоге, всё закончится переливом топлива. Определить «пробитый» поплавок несложно. Надо снять его и потрясти над ухом. Если слышен звук жидкости внутри, значит, элемент нужно заменить или запаять на первое время.
Поплавок заедает, касается стенок камеры. Это говорит о нарушении его положения в пространстве. Надо просто снять верхнюю часть карбюратора, и, держа его вертикально, проверить, как он ходит.
Поплавок карбюратора может заедать
Чрезмерно высота горючего внутри камеры. Надо снять крышку устройства, чтобы определить уровень или расстояние от верхней кромки до жидкости при закрытой игле. Делается так: рукой подкачивается бензин до тех пор, пока не перестанет сочиться из отверстия под клапаном. От кромки до топлива должно быть 21,5 мм.

Помимо всего прочего, игольчатый клапан иногда залипает, что происходит по причине наличия масла в бензине. Примеси могут оседать внутри топливного бака, а затем оттуда, образовавшись уже в липкий раствор, проникать в карбюратор и портить иглу. Решение обычное: замена в ремкомплекте, можно заодно с жиклёрами и прочими элементами. Есть и другой вариант: обработать иглу алмазной пастой.

Замерзание карбюратора

При сильной влажности воздуха, в осенне-зимний период на дозирующих элементах К-151 может образовываться лёд. Часто такое случается при передвижении по трассам на больших скоростях, поскольку заслонка постоянно открыта, а воздух холодный.

Очевидно, что замерзание элемента ни к чему хорошему не приводит. Лёд закупоривает воздушные каналы переходной системы, смесь мгновенно переобогащается, и свечи обрастают нагаром. Соответственно, повышается расход горючего, двигатель функционирует с перебоями, троит и даже может заглохнуть.

Как правило, если такое происходит, то во время езды по трассе водитель чувствует, как меняется работа ДВС. Надо остановить машину, скинуть крышку фильтра и тщательно осмотреть поверхность диффузоров. Тогда следует подождать несколько минут, как раз за это время лёд растает, и силовая установка заработает по-прежнему.

Неисправности карбюратора могут выражаться и в следующем:

Засоряется сеточка, пропускающая горючее. Решение — промыть фильтр, а если он сильно деформирован, то заменить его.
Заслонка воздуха закрывается не до конца. Причиной этого становятся неправильные регулировки привода. Надо заново всё настроить.
Не работает электроклапан холостого хода. Случается по двум причинам: обрыв в цепи или неисправность. В первом случае надо устранить обрыв, во втором — заменить деталь.
Подсасывает воздух через корпус карбюратора. Хорошо подтянуть фиксаторы и обновить старые прокладки.

Модернизация и ремонт карбюраторов К-151

В принципе, он считается хорошим карбюратором. Однако сегодня нет такого механизма в автомобильной теме, который бы не нуждался в доработках и улучшениях.

Модернизации подвергается клапан отсечки топлива поплавковой камеры. В большинстве случаях из него фонтанирует горючее, из-за этого намокает прокладка. Иногда бензин может вытекать на поверхность корпуса.

Доработать этот момент несложно:

Карбюратор разбирается.
Прокладка снимается.
Выворачивается этот регулировочный винт.
Вынимается поплавок.
Снимается клапан.
Клапан отсекателя топлива нуждается в доработке
Вместо него, ставится вот такой клапан с проделанными отверстиями.
Тюнинг клапана подразумевает наличие нескольких отверстий

Смысл в том, что в этом случае горючее будет истекать через эти отверстия, а не сквозь основное, куда вставляется сама игла.

Проблема с закусыванием заслонки второй камеры — тоже распространённая поломка К-151. Путём доработки этот момент легко устраняется. Происходит всё из-за пружины, которая постоянно тянет вал в сторону рычага.

Пружина заслонки второй камеры постоянно тянет вал в сторону

«Лечение» этой проблемы рекомендовано проводить на новых карбюраторах серии К-151, т. е., сразу и без промедления.

Дело в том, что хорошо скрученная пружина почему-то попадается потребителю в единичных случаях. Обычно карбюратор работает нормально несколько месяцев, но потом начинаются трудности, связанные с деталью. Это выражается смещением заслонки относительно оси, сложностями с открыванием и закрыванием.

Тюнинг проводится следующим образом:

На приводе ускорительного насоса сверлится отверстие.
Высверлить отверстие на приводе ускорительного насоса
Отверстие делается также в кронштейне.
Отверстие на кронштейне также высверливается
Далее выворачивается гайка привода насоса.
Гайка привода насоса откручивается
Снимается рычаг привода насоса.
Рычаг привода насоса снимается
В этом месте делается прорезь ножовкой по всей окружности.
Прорезь по окружности делается ножовкой по металлу

Прорезь нужна для того чтобы надеть стопорную шайбу, которая идёт в ремкомплекте для К-151.

Стопорное кольцо надевается на прорезь

Теперь остаётся всё собрать на место:

Вставляется пружина.
Сверху — обычная шайба.
Затем стопорное кольцо на паз, который был сделан ранее.
Стопорная шайба надевается под гайку

Деталь зафиксирует пружину в одном положении, и она двигаться свободно не будет. Вся проблема как раз в чрезмерной «жидкости» пружинок. Металл чересчур мягкий, растягивание элемента свободное.

Остаётся поставить рычаг, зафиксировать его, как предусмотрено конструкцией. И последний штрих: в проделанные отверстия вдеть концы новой пружины. Она будет играть роль доводчика, тогда работа дроссельной заслонки станет ещё более эффективной.

Пружина в роли доводчика

Видео: как доработать К-151

https://youtube.com/watch?v=yzonCDIFJn4

Как разобрать К-151

Следует учитывать, что разновидностей карбюратора К-151 довольно много. Однако принципы разборки и сборки для всех практически одинаковы. Прежде чем начинать демонтаж, надо мысленно представить карбюратор состоящим из трёх основных частей: крышки, корпуса дросселей (средней части) и низа. С ними и надо работать:

Снимается верхняя крышка К-151. Она легко демонтируется, достаточно будет вывернуть несколько болтов.
Верхняя крышка К-151 легко демонтируется
Вынимаются оба диффузора.
Диффузор на К-151 тоже съёмный
Затем снимаются ось с поплавком. Для этого надо вывернуть специальный винт сбоку, который держит элементы.
Винт сбоку держит ось с поплавком
Вытащить игольчатый клапан с резиновым колечком.
Разобрать жиклёры.
Схема разборки жиклёров поможет всё правильно снять и собрать

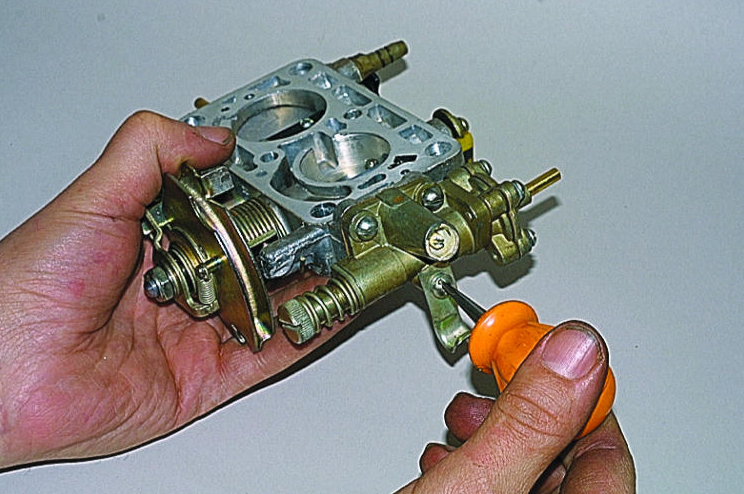

Выкрутить болты ускорительного насоса.
Болты ускорительного насоса выкручиваются плоской отвёрткой

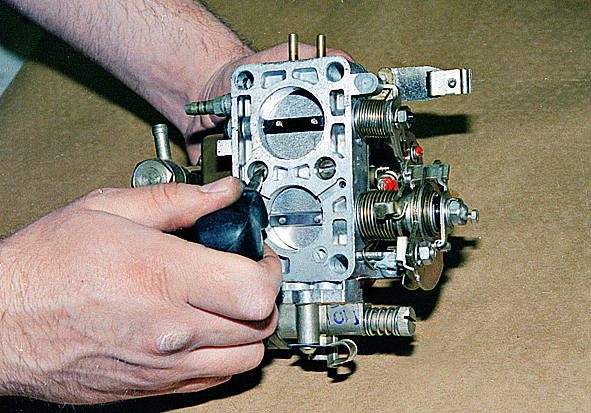

Вытащить корпус дроссельных заслонок.
Корпус дроссельных заслонок вытаскивается путём выкручивания двух винтов

Корпус дроссельных заслонок отделяется от нижней части К-151. Под корпусом находятся две прокладки, они тоже снимаются. Главные составные узлы карбюратора могут разбираться основательно, хотя это и не столь необходимо делать, если надо просто прочистить жиклёры, отверстия и каналы. Разборка карбюратора предписывается в обязательном порядке, если засорены жиклёры, надо продуть или промыть внутренние детали К-151.

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Начинать сборку рекомендуется с жиклёров, которые надо просто поставить на свои места. Важно определиться с первичной и вторичной камерами, чтобы не перепутать каналы. Некоторые трубки бывают короткими, другие длинными, это надо учитывать.

Вот несколько важных советов по сборке:

Первичную камеру можно сразу определить по направлению к ней топливного носика.
Топливный носик всегда направлен на первичную камеру
В первичную камеру устанавливается эмульсионный жиклёр с 5 рядами отверстий.
Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру
Все жиклёры надо протягивать толстой и длинной отвёрткой, чтобы площадь соприкосновения была шире, и не оставалось никаких зазубрин. Трубочки, которые утапливаются, надо вворачивать отвёрткой уже поменьше.
Мембрана ускорительного насоса должна быть с металлическим носиком. Если по каким-то причинам, она пластиковая, надо заменить. Это означает, что стоит неродная, а «левая» деталь.
Мембрана должна быть с железным наконечником
В процессе сборки насоса сначала ставится прокладка на механизм привода, затем сама мембрана. Потом вставляется пружина, и всё затягивается.
Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

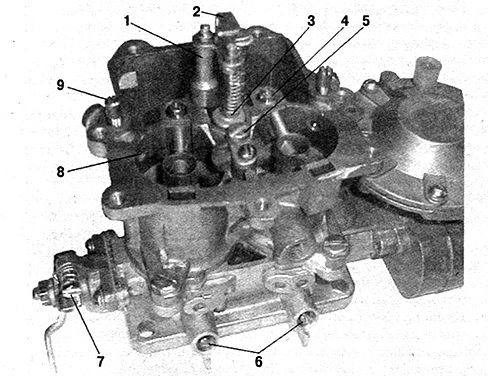

Штуцеры К-151 для подключения шлангов

На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Оцените статью: Поделитесь с друзьями!

autoclub.su

Регулировка карбюратора Газель

Всем известно, что мощность двигателя автомобиля во многом зависит от того, насколько правильно работает его карбюратор (и Газель не является исключением). Иногда во время эксплуатации машины появляются сбои в работе карбюратора, причем это нередко происходит в самое неподходящее время. Как вы уже, наверное, догадались, сегодня мы рассмотрим, как отрегулировать карбюратор на Газели. Нужно подчеркнуть, что автомобиль Газель в большинстве случаев оснащаются двигателями ЗМЗ-4063.10 и ЗМЗ-4061.10, в которых используется карбюратор к-151д.

Регулировка карбюратора к-151д (Газель с двигателем 406)

1. Снимаем воздушный фильтр, а также крышку карбюратора. Для этого нужно отсоединить трос привода воздушной заслонки.

2. Проверяем уровень в поплавковой камере. Необходимо чтобы он был на высоте 3 см от верхней кромки средней части карбюратора к-151д. Для произведения данного замера рекомендуется использовать переднюю часть спичечного коробка, предварительно сложив её пополам.

3. Снимаем заглушку поплавочной тяги и убеждаемся в том, что клапан уплотнительного кольца, расположенного на игольчатом клапане, герметичен. Если проблем нет, устанавливаем верхнюю часть карбюратора, трос привода воздушной заслонки, а также воздушный фильтр.

4. Приступаем к процессу самой регулировки карбюратора Газели. Для этого надо полностью вкрутить винт настройки холостого хода и выкрутить его на 5 оборотов.

5. Аналогичные действия проводим с винтом качества, однако его откручиваем обратно лишь на 3 оборота.

6. Запускаем силовой агрегат и ждем, пока он нагреется до 90 градусов.

7. Вращая винт эксплуатационной регулировки, выбираем стабильную частоту вращения коленчатого вала двигателя на уровне 700-800 об/мин.

8. Нажимаем педаль акселератора и быстро отпускаем её, что необходимо сделать для того, чтобы убедиться в правильности регулировки карбюратора к-151д. Если мотор глохнет, необходимо повысить частоту вращения коленвала, однако не превышайте разрешенный показатель.

9. Едем в сторону ближайшей СТО и регулируем показатели СН и СО мотора нашей Газели.

Теперь вы знаете, как отрегулировать карбюратор на Газели.

Интересует вопрос об установке и настройке карбюратора Солекс 21083? Вам сюда – https://avtopub.com/osobennosti-karbyuratora-soleks-21083-nastroyka-i-shema/

avtopub.com

ЗМЗ 406 карбюратор — обзор самых распространенных проблем

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Двигатель змз 406 серии

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность — 110 л. с., а с инжектором — 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 — 0-вой класс, а змз 40621.10 — класс Евро — 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Газель

Модель змз 40524. 10 — это известный всем карбюратор газель. Марка автомобилей — “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования — 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

Некачественное масло;
Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
Неисправный стартер;
Разрегулированная система зажигания;
Некачественный бензин;
Нарушение подачи бензина.

Как произвести регулировку карбюратора?

Отсоедините шнур привода воздушной заслонки;
Снимите воздушный фильтр и крышку карбюратора;
Проверьте уровень поплавковой камеры, он должен быть ниже 3-х сантиметров от краёв;
Снимите пробку с поплавочной тяги;
Убедитесь в герметичности клапана уплотняющего кольца;
Установите верхнюю часть карбюратора;
Установите трос воздушной заслонки и воздушный фильтр;
До самого конца вкрутите винтик по настройке хода вхолостую, выкрутив его на пять оборотов. Такие же действия проведите с винтом качества, но уже выкручивайте его на три оборота;
Запустите силовой агрегат;
Позвольте ему нагреться до 90⁰;
Вращением винта эксплуатационного регулирования выберите частоту вращения коленчатого вала, около 700-от оборотов в минуту;
Нажмите педальку акселератора и быстро отпустите. В случае заглушения мотора повысьте частоту;
Заедьте в автосалон и отрегулируйте СО и СН мотора.

autodont.ru

Регулировка поплавкового механизма карбюраторов К-151 на Газель

Регулировка поплавкового механизма карбюраторов К-151 весьма ответственная и в то же время несложная операция. Допускаемые здесь ошибки наиболее часто являются причиной неудовлетворительной работы карбюраторов К-151.

Регулировка поплавкового механизма карбюраторов К-151, увеличение и уменьшение уровня топлива в поплавковой камере.

Вся регулировка поплавкового механизма карбюраторов К-151 выполняется при снятой или сдвинутой крышке карбюратора. Первоначально резиновой грушей отсасывается по крайней мере четверть находящегося в поплавковой камере топлива. Затем, установив коленчатый вал двигателя в положение, не препятствующее движению диафрагмы топливного насоса, вручную начните подкачивать топливо. Следя за повышением его уровня в поплавковой камере.

Как только уровень топлива стабилизируется, прекратите подкачку и опускайте в поплавковую камеру, в зазор между ее стенкой и запорной иглой, любой подходящий по размерам глубиномер. Или просто хвостовик штангенциркуля, выставленный на высоту 21,5 мм.

Схема карбюраторов К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

При правильно отрегулированном уровне топлива заплечики глубиномера или штангенциркуля должны упереться в верхнюю плоскость корпуса карбюратора. Одновременно с соприкосновением хвостовика с уровнем топлива.

— Если хвостовик глубиномера погружается в топливо раньше упора его заплечиков в плоскость корпуса, уровень топлива выше установленной на глубиномере величины.
— Если же заплечики глубиномера легли на плоскость корпуса, а хвостовик не достиг топлива, уровень топлива ниже установленной на глубиномере величины.

Чем больше установленный на глубиномере размер, тем меньше после регулировки по нему получается уровень топлива в поплавковой камере. И наоборот, меньшему размеру на глубиномере соответствует больший уровень топлива.

Детали корпуса и механизма карбюраторов К-151.

Размер 21,5 мм, исходя из опыта эксплуатации карбюраторов К-151, можно рекомендовать как предельно большой. С точки зрения обеспечения устойчивой работы двигателя при плавном переходе с холостого хода на нагрузку. В то же время его нижней границей рекомендуется считать величину 19-20 мм. При которой еще не происходит чрезмерного повышения уровня топлива.

На большинстве карбюраторов К-151, находящихся в эксплуатации, эта величина, как правило, выходит за пределы не только 21,5 мм, но и значительно более 23 мм, рекомендуемых заводом-изготовителем. Результатом этого становится чрезмерно низкий уровень топлива в поплавковой камере и, как следствие, ухудшение ездовых качеств автомобиля.

Увеличение и уменьшение уровня топлива в поплавковой камере карбюраторов К-151.

При необходимости увеличить уровень топлива, не снимая поплавка, лезвием отвертки приподнимите и отогните вверх язычок поплавка, воздействующий на хвостовик запорной иглы. Для уменьшения уровня топлива отверткой надавите на указанный язычок, отгибая его вниз. Одновременно пальцами левой руки придерживайте поплавок. Не давая ему двигаться вверх.

После произведенного подгибания язычка произведите повторную проверку уровня топлива в соответствии с ранее данными рекомендациями. Один раз правильно выполненная регулировка поплавкового механизма карбюраторов К-151 сохраняется весьма долго. Нарушаясь чаще всего по из-за неквалифицированного вмешательства. А также по причине естественного износа деталей механизма. Или старения материала уплотнительного кольца на запорной игле.

В эксплуатации обычно нет необходимости специально разбирать исправно работающий карбюратор для проверки регулировки уровня топлива. Достаточно совместить ее контроль с очередной очисткой поплавковой камеры и воздушных жиклеров механизма карбюраторов К-151.

По материалам книги «Карбюратор К-151, устройство, ремонт, регулировка».
А.С. Тюфяков.

Регулировка системы холостого хода карбюратора К-151 по тахометру

Систему холостого хода карбюратора К-151 регулируют, чтобы обеспечить устойчивую работу двигателя с минимальным содержанием окиси углерода (СО) в отработавших газах. В распоряжении автолюбителя, как правило, нет газоанализатора, позволяющего быстро и безошибочно выполнить эту работу.

Регулировка системы холостого хода карбюратора К-151, способ регулировки холостого хода по показаниям тахометра.

Вместе с тем, пользуясь несложными приемами, описанными ниже, и имея в своем распоряжении только тахометр, а при его отсутствии только по собственному ощущению частоты вращения коленчатого вала, вполне возможно удовлетворительно отрегулировать систему холостого хода карбюратора К-151.

Для того, чтобы отрегулировать систему холостого хода карбюратора К-151, надо на прогретом двигателе, удалив (если он имеется) узкой отверткой пластмассовый ограничитель вращения на хвостовике винта качества, при неизменном положении винта количества, найдите такое положение винта качества, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем при помощи винта количества на узле холостого хода, установите немного повышенную (на 100-120 об/мин) по сравнению с обычной частоту вращения для холостого хода. Для надежности еще раз повторите обе манипуляции с винтами качества и количества.

После этого на работающем на холостом ходу с повышенной на вышеуказанную величину частотой вращения двигателе, не трогая винт количества, заверните винт качества, добиваясь падения частоты вращения на 100-120 об/мин. То есть до нормальной величины. На этом регулировка считается законченной.

Такой способ регулировки, особенно удобный при наличии точного тахометра, регистрирующего изменение частоты вращения на каждые 50 об/мин., позволяет без применения газоанализатора поддерживать содержание СО в отработавших газах на уровне не более 1,5%. То есть значительно ниже нормы, составляющей 3%.

Общая схема карбюратора К-151 для двигателя ЗМЗ-402, К-151Д для двигателя ЗМЗ-406, К-151Т для двигателя УМЗ-4215.

Регулировать систему холостого хода карбюратора К-151 описанным способом можно довольно часто. Однако, даже при его интенсивной эксплуатации, нецелесообразно делать это более 3-4 раз в год. Чаще всего бывает достаточно регулировать карбюратор два раза в год — весной и осенью. А если автомобиль эксплуатируется только летом, то лишь один раз в начале сезона.

Регулировка системы холостого хода карбюратора К-151 с помощью индикатора качества смеси.

Другие способы регулировки карбюратора К-151 на холостом ходу без применения газоанализатора, например, с использованием устанавливаемого в гнездо для свечи зажигания так называемого индикатора качества смеси (ИКС-2) с кварцевым окном, не позволяют гарантировать требуемое содержание СО в отработавших газах.

Так, голубое пламя в окне индикатора ИКС-2, являющееся критерием правильной регулировки, наблюдается при содержании СО и 3, и 4, и даже 5,5%. Цвет пламени меняется с голубого на желтый только при СО более 6%. То есть далеко за допустимыми пределами.

По материалам книги «Карбюратор К-151, устройство, ремонт, регулировка».
А.С. Тюфяков.

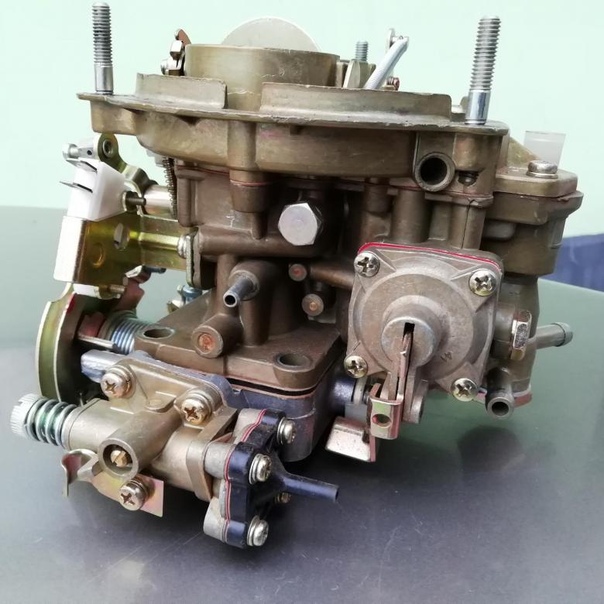

Карбюраторы К-151

Карбюраторы К-151 На двигателях УМЗ и ЗМЗ с рабочим объёмом от 2,5 до 2,9 л применяются двухкамерные карбюраторы К-151 различных модификаций, выпускаемые ОАО «Топливные системы» («ПЕКАР») в С.-Петербурге. Эти карбюраторы имеют последовательное открытие дроссельных заслонок, что обеспечивает поддержание высокого разрежения и скорости движения воздуха у распылителя главной дозирующей системы (ГДС), необходимого для высококачественного распыления топлива при низких частотах вращения коленчатого вала, и низкое аэродинамическое сопротивление на впуске при высоких.

Рассмотрим более подробно конструктивные особенности этих карбюраторов, их достоинства и недостатки, а также способы улучшения экономических и экологических показателей и ездовых свойств автомобиля.

Поплавковая камера

Достоинством К-151 является расположение запорной иглы в корпусе карбюратора. Это упрощает регулировку уровня топлива и проверку герметичности иглы. Достаточно снять крышку карбюратора, подкачать топливо ручным приводом насоса и, подгибая верхний усик поплавка, установить заданный уровень.

Положение уровня топлива определяет количество подаваемого топлива и, как следствие, основные эксплуатационные качества автомобиля. Его рекомендуемая величина дается в инструкции по обслуживанию карбюратора. При низком уровне топлива происходит обеднение смеси, вызывающее появление рывков, «провалов», как правило, проявляющихся во время разгона и движения с повышенными скоростями. У К-151 это может происходить при рекомендованном уровне топлива (расстояние до плоскости разъёма 21-23 мм). В этом случае следует повысить уровень, уменьшив это расстояние до 19 мм, отогнув язычок поплавка вниз. После регулировки следует убедиться, что плоскость язычка в точке касания иглы приблизительно перпендикулярна оси иглы, иначе возможно её заедание из-за перекоса.

Чрезмерное увеличение уровня топлива приводит к переобогащению рабочей смеси, вызывающему ухудшение пусковых качеств, забрасыванию свечей, дымлению, увеличению расхода топлива. Перелив топлива может происходить из-за нарушения герметичности запорного механизма. Для его проверки можно снять крышку фильтра или переходник и, подкачивая рычагом топливного насоса, посмотреть — не происходит ли утечка топлива (можно при работающем на холостом ходу двигателе убедиться в отсутствии каплепадения во второй камере карбюратора из распылителя ГДС — прим. Ред.).

В карбюраторах К-151 применяются запорные иглы с уплотнительными шайбами, что снижает требования к точности изготовления самой иглы и её корпуса (а также позволяет обойтись без специального демпфирующего устройства в клапане — прим. Ред.). Но из-за возможной деформации уплотнительной шайбы (плохое качество её материала, применение нестандартных топлив) бывают случаи зависания иглы, из-за чего нарушается работа двигателя.

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

Системы обогащения смеси

Эконостат служит для повышения мощности двигателя обогащением смеси до соотношения 1:13…1:14. Распылитель эконостата расположен значительно выше уровня топлива в поплавковой камере, в воздушном канале крышки карбюратора, где скорость воздуха значительно ниже, чем в диффузоре. Поэтому топливо начинает поступать через эконостат только при работе двигателя на средних и высоких оборотах и нагрузках близких к полным.

Засорение жиклера эконостата может быть одной из причин снижения максимальной скорости автомобиля.

Ускорительный насос служит для компенсации обеднения смеси при резком открытии дроссельной заслонки впрыскиванием дополнительного топлива в воздушный канал карбюратора. В К-151 ускорительный насос мембранного типа. С одной стороны у мембраны имеется пружина, обеспечивающая всасывание топлива, с другой — демпфирующая пружина. Период впрыскивания определяется характеристикой демпфирующей пружины, проходным сечением распылителя, жиклером дренажной системы. Закон впрыскивания определяется профилем приводного кулачка и соотношением длин рычагов. Для предотвращения впрыска топлива при малых перемещениях мембраны, например, при движении по неровной дороге, рабочая полость мембраны сообщается с поплавковой камерой перепускным каналом. Регулирование подачи топлива осуществляется иглой в жиклере перепускного канала или изменением проходного сечения форсунки.

Одной из причин ухудшения динамики автомобиля во время разгона является нарушение работы ускорительного насоса. Его предварительную проверку можно выполнить без снятия карбюратора с двигателя. При резком открытии дроссельной заслонки из распылителя должна выходить ровная струя. Она не должна попадать на стенки канала или малого диффузора.

Причинами нарушения работы насоса может быть попадание соринок в седло всасывающего или нагнетательного клапанов, но чаще всего — в распылитель (еще две распространенные причины — нарушение герметичности мембраны или заедание рычага — прим. Ред.).

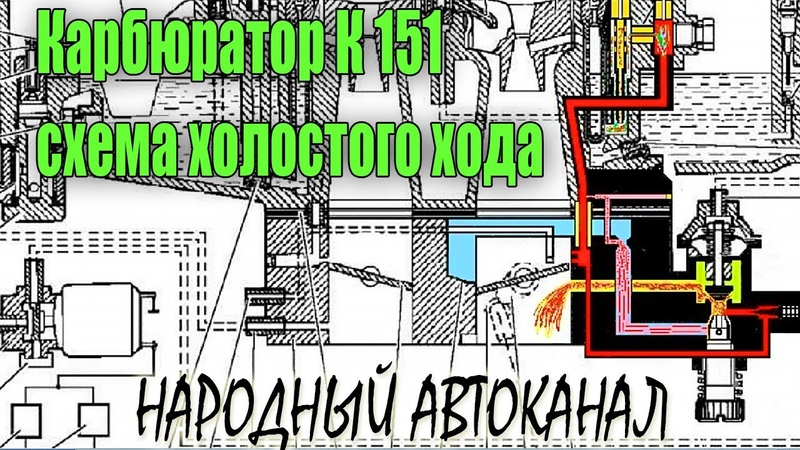

Системы холостого хода

К-151 имеют автономную систему холостого хода, представляющую собой миниатюрный карбюратор. Дроссельная заслонка в это время закрыта почти полностью, зазор между ней и стенками минимальный, при нем не должно создаваться разрежение в трубке вакуумного регулятора опережения зажигания. Автономная система обеспечивает хорошее распыление топлива и равномерное распределение смеси по цилиндрам (по составу), что позволяет обеднять топливовоздушную смесь до соотношения 1:15. В результате удается снизить концентрацию СО в отработавших газах до 0,3-0,6% (обычно регулируют с некоторым запасом — 0,7-1,1%), а СН до 180-230 ppm. Регулирование проводится в основном винтом качества смеси.

На режимах принудительного холостого хода (ПХХ), включающих торможение двигателем и замедление вращения коленчатого вала, мембранный механизм смещает клапан экономайзера принудительного холостого хода (ЭПХХ) до упора, перекрывая выходное отверстие и прекращая подачу топлива. Применение автономной системы с ЭПХХ снижает выброс СО и СН на 30-40% и при испытании по городскому циклу уменьшает расход топлива на 4,5%, а также увеличивает эффективность торможения двигателем примерно на 25% (приведены «официальные» или «хрестоматийные» величины эффективности ЭПХХ — прим. Ред.). ЭПХХ также выполняет функцию «антидизель», т.е. при низкооктановом бензине предотвращается работа с самовоспламенением после выключения зажигания.

В К-151 топливо из канала главной дозирующей системы поднимается к эмульсионной трубке с топливным и воздушным жиклерами холостого хода. Пройдя через боковые отверстия в трубке и эмульсионный жиклер, оно в виде топливовоздушной эмульсии смешивается с дополнительным воздухом, поступающим через второй воздушный жиклер. Для обеспечения стабильности состава смеси при регулировании винтом количества в нижней части корпуса карбюратора система холостого хода имеет два канала. По первому из них эмульсия сквозь переходную втулку поступает в полость перед переходными отверстиями, а затем через сечение, регулируемое нижним винтом качества, в основной диффузор с винтом количества. По второму каналу в карбюраторах первых выпусков эмульсия проходила через сечение, регулируемое дополнительным (верхним) винтом качества. В карбюраторах последних выпусков этот винт заменен дозирующим отверстием в канале. Далее эмульсия поступает в дополнительный диффузор в корпусе дроссельных заслонок.

Система управления клапаном ЭПХХ К-151 (для «402-ых» моторов — прим. Ред.) состоит из электронного блока, включающего электропневмоклапан при снижении числа оборотов коленчатого вала ниже заданного и отключающего его при их увеличении свыше 1 500 мин^-1, и микровыключателя. В работе любых карбюраторов наибольшее число отказов происходит в системе холостого хода. Это не удивительно — ведь её топливный жиклер имеет очень маленькое сечение. Поэтому, если «пропал» холостой ход, то он — первый кандидат на продувку. Правда, прежде чем разбирать карбюратор, есть смысл провести простейшую диагностику.

Нужно снять наконечники проводов с микровыключателя и замкнуть их. Если двигатель заработал — значит, вышел из строя электронный блок. Временно до его замены можно ездить, заизолировав замкнутые наконечники проводов. Если двигатель и после замыкания наконечников не работает, снимем шланг, идущий от задроссельного пространства, и подсоединим его напрямую к мембранному механизму ЭПХХ. Двигатель заработал на холостом ходу — значит, необходимо заменить электропневмоклапан. Если двигатель опять не работает, то необходимо снять крышку мембранного механизма и проверить, свободно ли ходит клапан и не разорвана ли мембрана. При разорванной мембране можно отрезать кусочек шланга, разрезать его вдоль, подсунуть его под мембрану и надеть на шток клапана. Если двигатель работает неустойчиво или глохнет в начальный период открытия дроссельной заслонки, то регулируют или заменяют микровыключатель. Он должен замыкать контакты в самом начале поворота рычага привода дроссельной заслонки.

Проверка электронного блока может производиться подсоединением к нему вместо провода, идущего к электропневмоклапану, лампочки мощностью не более 3 Вт. Другой провод от лампочки подсоединяют к массе. Провод от микровыключателя необходимо отсоединить. При повышении числа оборотов свыше 1 200-1 500 лампочка должна гаснуть, а при их снижении до 900-1 000 снова загораться. В этом случае блок исправен.

Переходная система

При небольших углах открытия дроссельной заслонки уменьшается подача топливовоздушной эмульсии через систему холостого хода, а главная дозирующая система еще не вступила в действие. Смесь переобедняется, начинаются перебои воспламенения, появляется «провал». Для компенсации состава смеси используется переходная система, через которую поступает дополнительное топливо. Обычно переходная система представляет собой одно или несколько отверстий, а иногда и щель, соединяющих эмульсионный канал системы холостого хода со смесительной камерой в зоне верхней кромки дроссельной заслонки.

Причиной нарушения работы переходной системы может быть обеднение смеси из-за засорения топливного жиклера системы холостого хода, снижения уровня топлива в поплавковой камере. Причиной «провала» может быть и частичное засорение топливного жиклера холостого хода. Реже неустойчивая работа двигателя происходит из-за переобогащения смеси, например, при засорении воздушных жиклеров холостого хода и главной дозирующей системы.

Нарушение работы переходной системы вызывает неправильное положения отверстий. Если они просверлены со значительным смещением вверх, «провал» можно устранить, подпиливая снизу кромку дроссельной заслонки напротив них, если ниже — целесообразно подпилить кромку дроссельной заслонки сверху. Правда, прежде стоит должным образом выставить положение дроссельных заслонок и обойтись регулировками холостого хода. И браться за напильник нужно, убедившись в необходимости этой работы.

Регулировки карбюратора на минимум выброса СО и СН

По действующему стандарту проверка токсичности в эксплуатационных условиях производится на холостом ходу полностью прогретого двигателя при минимальной (nхх мин) и повышенной (nпов) частотах вращения коленчатого вала. От правильной регулировки двигателя на этих режимах зависит не только загазованность воздуха, но и надежность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.

Карбюратор следует регулировать после любого вмешательства в двигатель (ремонт и промывка карбюратора, замена воздушного фильтра, изменение режима подогрева воздуха и др.). Перед регулировкой необходимо проверить систему зажигания (контакты прерывателя, зазоры свечей) и уровень топлива в поплавковой камере.

Проверку следует начинать с режима повышенной частоты вращения, выбираемой по инструкции завода изготовителя. Если таковой нет, то проверка ведется при 3 000 мин^-1. После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задается заводом-изготовителем. Если данных нет, то для двигателей автомобилей массой до 3,5 т без нейтрализатора концентрация СО не должна превышать 2%, а СН — 600 ppm. Для неизношенного двигателя нормальная регулировка соответствует 0,5-1% СО и 50-100 ppm СН. При невозможности отрегулировать СО необходимо проверить уровень топлива в поплавковой камере, продуть или прочистить жиклеры системы холостого хода и ГДС.

При повышенной концентрации СН (и нормальной концентрации СО) следует проверить систему зажигания. Причиной повышенного выброса СН зачастую бывает переобеднение смеси или повышенный угар масла.

После регулировки двигателя при nпов переходим на режим nхх мин. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем К-151 подобрано таким образом, чтобы при вращении винта количества смеси её состав почти не изменялся. Винтом качества пользуются для регулирования состава смеси.

Если нет данных завода-изготовителя, концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН — 1 200 ppm. Перед регулировкой на СО необходимо винтом количества установить nхх мин. Затем винтом качества регулируем СО.

У двигателей с карбюраторами К-151 минимальный выброс СН соответствует концентрации СО 0,3-0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО 0,7-1,0%. Концентрация СН при исправном двигателе находится в пределах 180-250 ppm.

В К-151 два воздушных жиклера холостого хода, причем второй жиклер малого диаметра засоряется особенно часто, что вызывает переобогащение смеси и соответственно увеличение концентрации СО. В них имеется также два эмульсионных канала холостого хода. В карбюраторах первых выпусков в каждом из этих каналов устанавливались винты качества смеси. У последних выпусков вместо второго винта качества делается калиброванное отверстие в нижней части корпуса. Часто это отверстие имеет слишком большую пропускную способность, поэтому, когда мы перекрываем винтом качества один канал, избыточное количество топлива, поступающего по второму каналу, вызывает повышенный выброс СО. В этих случаях необходимо уменьшить диаметр калиброванного отверстия, а иногда заглушить его полностью.

После регулировки холостого хода рекомендуется несколько раз нажать на педаль газа и проверить частоту вращения при отпущенной педали. Если она изменилась, то винтом количества уточнить регулировку карбюратора.

А если нет газоанализатора? С достаточной степенью точности отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин^-1. На прогретом двигателе винтом количества устанавливаем nхх мин. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14-20% выше nхх мин, т.е. при nхх мин=600 мин^-1 устанавливаем примерно 680 мин^-1, а при nхх мин=800 мин^-1 nрег=950 мин^-1. Затем винтом качества уменьшаем число оборотов до nхх мин.

В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества.

Использована информация журнала «Грузовик Пресс»
Канд. техн. наук А. Дмитриевский

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

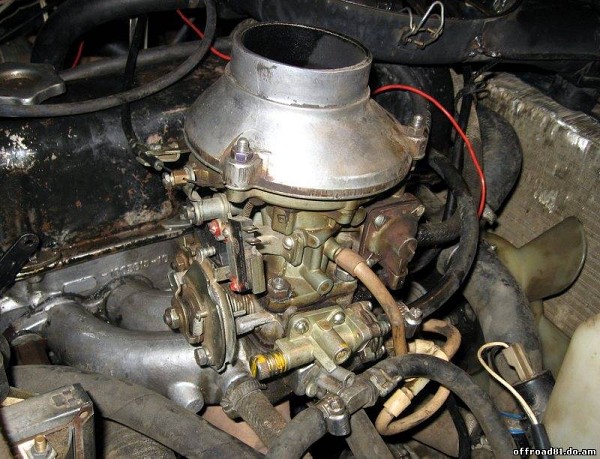

Конструкция карбюратора К-151 двигателя ЗМЗ-402

_____________________________________________________________________________

Конструкция карбюратора К-151 двигателя ЗМЗ-402

На автомобили ГАЗ-3110, ГАЗ-3102 Волга, Газель 2705 с двигателями ЗМЗ-402 устанавливаются карбюраторы К-151.

На двигатели ЗМЗ-406 устанавливается карбюратор К-151Д, но его отличие от карбюратора К-151 незначительно. Конструктивно они выполнены одинаково, а отличие заключается в размерах некоторых калиброванных отверстий.

Карбюратор К-151 / К-151Д (рис.1) состоит из трех основных разъемных частей, соединенных через уплотняющие прокладки винтами. Верхняя часть — крышка карбюратора — включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первичной секции.

Средняя часть карбюратора состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок — включает смесительные патрубки с дроссельными заслонками первичной и вторичной секций карбюратора. Прокладка между средней и нижней частями карбюратора является уплотнительной и теплоизоляционной.

Рис.1. Схема карбюратора К151 / К151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

А — схема управления экономайзером принудительного холостого хода; 1 — топливный клапан; 2 — поплавок; 3 — пробка; 4 — воздушный жиклер переходной системы; 5 — эмульсионный жиклер переходной системы; 6 — винт крепления распылителя вторичной секции; 7 — распылитель вторичной секции; 8 — воздушный жиклер главной дозирующей системы вторичной секции; 9 — эмульсионная трубка главной дозирующей системы вторичной секции; 10 — малый диффузор вторичной секции; 11 — выпускной шариковый клапан ускорительною насоса; 12 — распылитель ускорительного насоса; 13 — воздушная заслонка; 14 — малый диффузор первичной секции; 15 — воздушный жиклер главной дозирующей системы первичной секции; 16- эмульсионная трубка главной дозирующей системы первичной секции; 17 — блок воздушного жиклера с эмульсионной трубкой системы холостого хода; 18 — эмульсионный жиклер системы холостого хода; 19 — воздушный жиклер системы холостого хода; 20 — винт заводской регулировки состава смеси; 21 — главный топливный жиклер первичной секции; 22 — заглушка; 23 — крышка карбюратора; 24 — регулировочный винт перепуска топлива системы ускорительного насоса; 25 — вытеснитель; 26 — корпус карбюратора; 27 — впускной шариковый клапан ускорительного насоса; 28 — крышка ускорительного насоса; 29- пружина; 30 — рычаг привода ускорительного насоса; 31 -диафрагма ускорительного насоса; 32 — электромагнитный клапан; 33 — электронный блок управления; 34 -микровыключатель; 35 — перепускной жиклер ускорительного насоса; 36 — трубка; 37- диафрагма экономайзера принудительного холостого хода; 38 — клапан экономайзера принудительного холостого хода; 39 — ограничительный колпачок; 40 — винт состава смеси; 41 — корпус экономайзера принудительного холостого хода; 42 — винт эксплуатационной регулировки холостого хода; 43 — трубка к вакуум-корректору; 44 — дроссельная заслонка первичной секции; 45 — кулачок привода рычага ускорительного насоса; 46 — ролик рычага ускорительного насоса; 47- корпус дроссельных заслонок; 48 — дроссельная заслонка вторичной секции; 49- трубка подвода разрежения к электромагнитному клапану; 50 — калиброванное отверстие; 51 — прокладка; 52 — главный топливный жиклер вторичной секции; 53 — трубка к клапану системы рециркуляции отработавших газов; 54 — трубка подвода картерных газов; 55 — топливоподводящая трубка; 56 — сливная трубка; 57 — топливный фильтр

Конструктивно карбюратор К-151 / К-151Д состоит из двух функциональных секций (смесительных камер) — первичной и вторичной. Каждая из секций карбюратора ЗМЗ-402 (ГАЗ-402) имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода). Во вторичной секции карбюратора К151 / К151Д имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки вторичной секции.

Ускорительный насос диафрагменного типа. Для обогащения горючей смеси при полной нагрузке во вторичной секции предусмотрен эконостат.

Рис.2. Схема полуавтоматического устройства пуска и прогрева К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель

1,5, 6, 16 -рычаги; 2 — пусковая пружина; 3 — промежуточный рычаг; 4 — тяга пневмокорректора; 7 — тяга; 8 — секторный рычаг; 9 — воздушная заслонка; 10 — крышка карбюратора; 11 — уплотнительный элемент; 12- регулировочная муфта; 13- корпус поплавковой камеры; 14 — рычаг привода воздушной заслонки; 15 — упорный винт дроссельной заслонки первичной секции карбюратора; 17 — дроссельная заслонка первичной секции карбюратора; 18 — корпус смесительных камер; 19- винт с роликом; 20 — упор; 21 — штифт; 22 — профильный рычаг; 23 — пружина пневмокорректора; 21 — крышка пневмокорректора; 25 -диафрагма; 26 — жиклер пневмокорректора

Система пуска холодного двигателя ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль привода дроссельных заслонок.

Система отключения подачи топлива двс ЗМЗ-402 / 406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива двс ЗМЗ-406 / 402 состоит из блока управления 33 (см. рис.1), микровыключателя 34, электромагнитного клапана 32 экономайзера принудительного холостого хода.

Микровыключатель экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32. При отпущенной педали дроссельных заслонок контакты микровыключателя 34 должны быть разомкнуты.

Система отключения подачи топлива двс ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель работает следующим образом:

При отпущенной педали дроссельных заслонок и частоте вращения коленчатого вала двигателя более 1400 мин-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

Все системы карбюратора соединены с поплавковой камерой, уровень топлива в которой поддерживается поплавком 2 и топливным клапаном 1 (см. рис.1).

Топливопроводы между топливным насосом, фильтром тонкой очистки и карбюратором К151 выполнены из резиновых шлангов и латунных трубок наружного диаметра 8 мм.

Разборку карбюратора К-151 / К-151Д рекомендуется выполнять в следующей последовательности:

— отвернуть винт крепления тяги воздушной заслонки к рычагу привода;

— отвернуть семь винтов крепления крышки поплавковой камеры, снять крышку и прокладку под ней, стараясь не повредить прокладку;

— отвернуть два винта и снять воздушную заслонку, если зазоры между воздушной заслонкой и воздушным патрубком превышают нормальные;

— отвернуть винт и снять распылитель ускорительного насоса;

— отвернуть винт и снять распылитель эконостата;

— отвернуть пробку и вынуть ось поплавка, снять поплавок, вынуть иглу топливного клапана. Вывернуть корпус топливного клапана вместе с прокладкой;

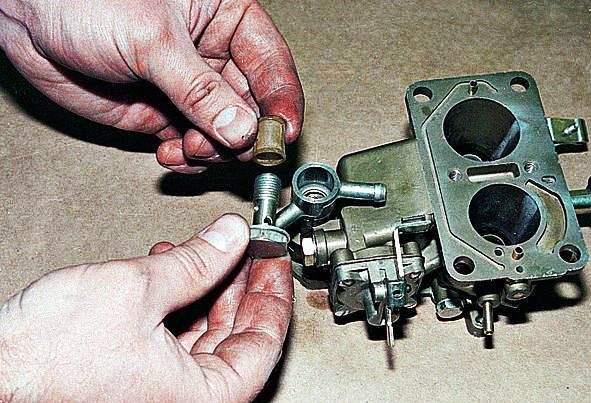

— отвернуть пробку фильтра и снять сетчатый фильтр;

— отвернуть четыре винта крепления крышки диафрагмы ускорительного насоса, снять крышку и вынуть диафрагму с пружиной;

— вывернуть главные жиклеры первичной и вторичной секций карбюратора ЗМЗ-406 / 402;

— вывернуть воздушные жиклеры и вынуть эмульсионные трубки первичной и вторичной секций;

— вывернуть жиклеры системы холостого хода первичной секции и жиклеры переходной системы;

— отвернуть два винта и снять диафрагменное запорное устройство экономайзера принудительного холостого хода;

— отвернуть три винта и снять корпус автономной системы.

После разборки следует тщательно промыть наружные и внутренние поверхности крышки, корпуса карбюратора К151/К151Д, диффузоров, корпуса дроссельных заслонок, очистить от смолистых отложений и промыть топливные, воздушные и эмульсионные жиклеры, а также каналы в корпусе.

Для промывки следует использовать неэтилированный бензин. Карбюратор и его детали после промывки быть продуты сжатым воздухом.

Промывка карбюратора ЗМЗ-406 / 402 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель растворителями и протирка деталей обтирочными концами не допускается. Категорически запрещается чистка калиброванных отверстий металлическими предметами.

Техническое состояние деталей карбюратора К-151 / К-151Д должно удовлетворять следующим требованиям:

— все детали должны быть чистыми, без нагара и смолистых отложений;

— жиклеры после промывки и продувки сжатым воздухом должны иметь заданную пропускную способность или размер;

— все клапаны должны быть герметичными, прокладки целыми и иметь следы (отпечатки) уплотняемых плоскостей;

— не должно быть заметных износов (люфтов) в соединениях: ось поплавка — кронштейн поплавка, бобышки корпуса смесительных камер -оси дроссельных заслонок.

Сборка карбюратора производится в порядке, обратном разборке. Сначала необходимо подсобрать все три корпуса карбюратора: крышку, корпус поплавковой и корпус смесительных камер, а затем соединить их между собой.

При сборке карбюратора К-151 / К-151Д автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель необходимо:

— следить на сохранностью и правильной установкой прокладок;

— следить, чтобы дроссельные и воздушная заслонки поворачивались совершенно свободно, без заеданий и плотно прикрывали свои каналы;

— затягивать все резьбовые соединения плотно, но без чрезмерных усилий, не допуская коробления фланцев;

— проверить и, при необходимости, отрегулировать уровень топлива в поплавковой камере.

Регулировка пусковой системы карбюратора К151 / К151Д

Регулировка пусковой системы на снятом с автомобиля карбюраторе :

Слегка открыв дроссельную заслонку, до упора поверните и зафиксируйте любым способом (проволокой, резинкой) рычаг управления пусковым устройством.

Отпустите дроссельную заслонку и круглым калибром (например, сверлом) проконтролируйте зазор между ее кромкой и стенкой смесительной камеры, который должен составлять 1,5…1,8 мм.

Регулировку карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 автомобилей ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель следует производить, отвернув контргайку и вращая винт-упор с плоской головкой на рычаге дроссельной заслонки.

Выбирая положение винта-упора, следует учитывать, что для его правильного взаимодействия с кулачком плоскость головки винта при окончательной затяжке контргайки должна быть перпендикулярна плоскости кулачка.

Иными словами, изменять положение винта можно каждый раз не менее чем на половину оборота, иначе его головка будет касаться кулачка только одной точкой, а не линией, как это предусмотрено конструкцией механизма.

Далее приступайте к проверке и регулировке активной длины тяги, связывающей рычаг-кулачок управления пусковым устройством с рычагами на оси воздушной заслонки.

При повернутом до упора рычаге управления пусковым устройством и полностью закрытой воздушной заслонке зазор между рычагами на оси воздушной заслонки должен быть в пределах 0,2…0,8 мм.

При отсутствии указанного зазора на карбюраторах первых выпусков увеличьте длину тяги путем отворачивания ее резьбовой головки, а на карбюраторах более поздних выпусков — отворачиванием винта крепления накладки на кулачке пускового устройства и перемещением ее вверх с последующим заворачиванием винта.

При чрезмерно большом зазоре между указанными рычагами активную длину тяги соответственно уменьшите.

И, наконец, отрегулируйте зазор у нижней кромки воздушной заслонки после пуска, т.е. при наличии разрежения в полости диафрагменного механизма пускового устройства иполностью втянутом его штоке.

С этой целью, не отпуская рычага управления пусковым устройством, нажмите лезвием отвертки сверху на Г-образный шток, диафрагмыпускового устройства, имитируя действие разрежения.

При этом вышеуказанный зазор между кромкой воздушной заслонки и стенкой воздушной горловины карбюратора должен составлять 6± 1 мм.

Регулировки пусковой системы карбюратора К151 / К151Д на автомобиле

Регулировки пусковой системы карбюратора К-151 / К-151Д двигателей ЗМЗ-402/406 непосредственно на автомобиле ГАЗ-3110 Волга, ГАЗ-3302, 2705 Газель, позволяет достигнуть желаемых результатов с гарантированной уверенностью в правильности ее выполнения.

Для этого запустите двигатель со снятым воздушным фильтром и, приоткрывая дроссельную заслонку легким нажатием на педаль акселератора, полностью вытяните на себя манетку управления воздушной заслонкой.

Принудительно приоткрыв, насколько это позволяет рычажный механизм, воздушную заслонку лезвием отвертки, убедитесь, что на прогретомдвигателе частота вращения коленчатого вала составляет 2500…2700 об/мин.

Если частота вращения коленчатого вала значительно отличается от этих значений, то следует отвернуть контргайку на регулировочном винте-упоре рычага дроссельной заслонки первичной камеры и вывернуть его на несколько полуоборотов для повышения частоты вращения, или наоборот, завернуть его для понижения частоты вращения. После завершения регулировки контргайку на винте-упоре следует затянуть.

_____________________________________________________________________________

Общее устройство АКПП

_____________________________________________________________________________

CVT вариатор Ауди

Коробка автомат Toyota

_____________________________________________________________________________

АКПП Mazda/Mitsubishi

Коробка автомат ZF

Двигатели Mitsubishi

Двигатели Toyota

Блок цилиндров и головка 3S-FE/3S-GE
Техническое обслуживание ГРМ 3S-FE, 3S-GE
Коленвал двигателей 3S-FE, 3S-GE
Технические характеристики двигателя 3S-FE, 3S-GE
Распредвалы 3S-FE и 3S-GE
Система охлаждения двс 3S-FE и 3S-GE
Топливная систем 3S-FE, 3S-GE
Параметры двигателя 4A-FE, 5A-FE, 7A-FE и 4A-GE
Головка и блок цилиндров двигателя 4A-GE, 4A-FE, 5A-FE, 7A-FE
Дроссельная заслонка 4A-FE, 5A-FE, 4A-GE, 7A-FE
Вентилятор системы охлаждения 4A-FE, 5A-FE, 7A-FE, 4A-GE
Форсунки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Замена водяного насоса 4A-GE, 4A-FE, 5A-FE, 7A-FE
Поршневая группа и коленвал двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Диагностика двигателей 4A-FE, 5A-FE, 7A-FE и 4A-GE
Замена компонентов блока цилиндра 4A-GE, 4A-FE, 5A-FE, 7A-FE
Система охлаждения 4A-FE, 5A-FE, 4A-GE, 7A-FE
Система смазки двигателей 4A-FE, 5A-FE, 4A-GE, 7A-FE
Топливная система двигателей 4A-FE, 4A-GE, 5A-FE и 7A-FE
Система зажигания 4A-FE, 5A-FE, 4A-GE, 7A-FE
Термостат и радиатор двс 4A-FE, 5A-FE, 7A-FE, 4A-GE
Бензонасос 4A-GE, 4A-FE, 5A-FE, 7A-FE
Ремень ГРМ двигателей 4A-FE, 5A-FE, 7A-FE
Снятие головки блока цилиндров двигателей 4A-FE, 5A-FE, 7A-FE
Регулировки клапанов 4A-FE, 5A-FE, 7A-FE
Монтаж головки блока цилиндров двигателя 4A-FE, 5A-FE, 7A-FE
Замена ремня ГРМ 4A-GE
Демонтаж головки блока цилиндров двигателей 4A-GE
Настройки клапанов 4A-GE
Монтаж головки блока цилиндров двигателя 4A-GE
Детали двигателей 1AZ-FE / 2AZ-FE
Блок управления и датчики 1AZ-FE и 2AZ-FE
Компоненты рабочих систем двигателя 1AZ-FE, 2AZ-FE
Система управления двигателем 1AZ-FE и 2AZ-FE

Двигатели ЗМЗ

Карбюратор на «Газель»: характеристики, устройство и регулировка

К-151 Д

Устройство К-151

«Солекс 21073»

Подключение К-151

Регулировка

Регулировка ХХ

Неисправности карбюратора

Причины неисправностей

Какой карбюратор поставить на «Газель»?

Как отрегулировать газовое оборудование на газель 406 двигатель

Главная » Разное » Как отрегулировать газовое оборудование на газель 406 двигатель

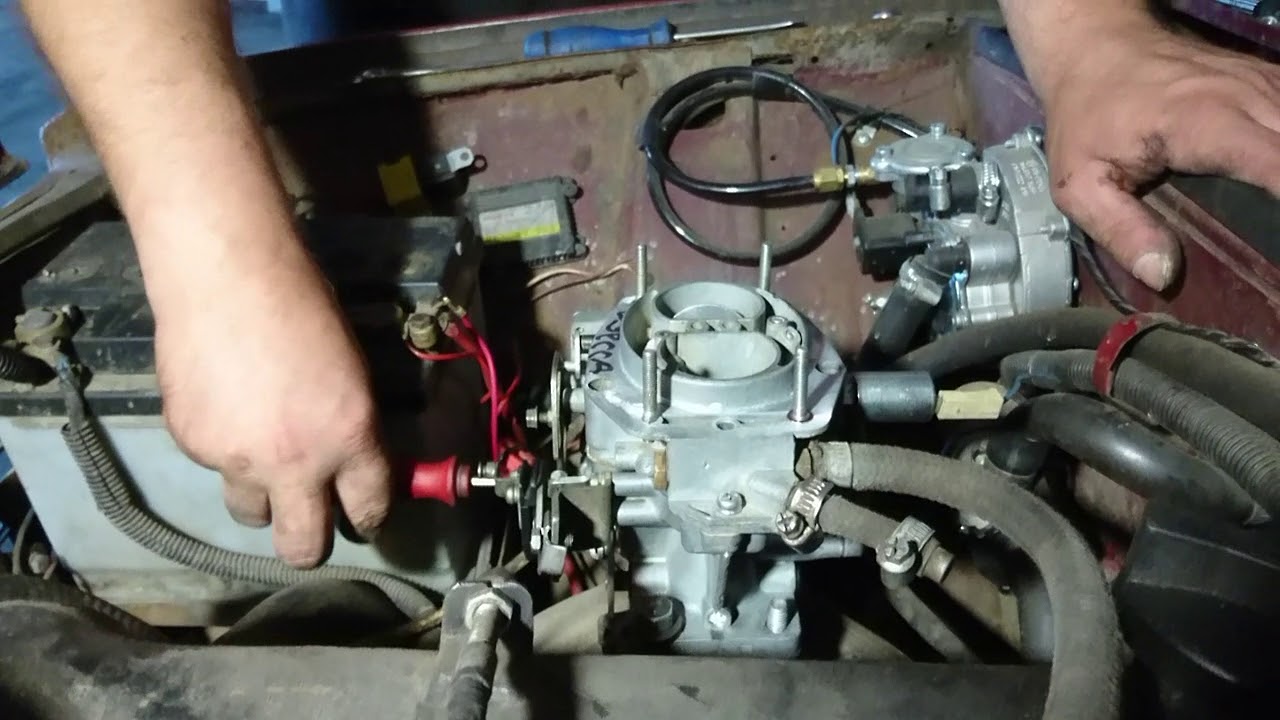

ГАЗ Соболь Машина для души. › Бортжурнал › Регулировка ГБО 2 поколения на двигателе ЗМЗ 406 (карбюратор).

Приветствую всех.
Давно ничего не писал в свой бортжурнал. Не было времени.
Но вот как то решил подрегулировать своё ГБО перед дальней дорогой. Хочу описать свой собственный способ регулировки, разработанный методом проб и ошибок.
У меня ГБО 2 поколения Lovato.
Ну что ж, начнём.
1. Вначале прогреваем двигатель до рабочей температуры. Я прогреваю на бензине.
2. Следующее, винт холостого хода (латунный), завёртываем до упора. Винт чувствительности мембраны (пластмассовый), тоже завёртываем до упора. Винт «жадности» второй камеры тоже завёртываем до упора. Винт «жадности» первой камеры открываем полностью.
3. Винт холостого хода открываем на 2-3 оборота и заводим двигатель на газу.

Фото из интернета. В машине плохо видно.

Пробег: 77 000 км

www.drive2.ru

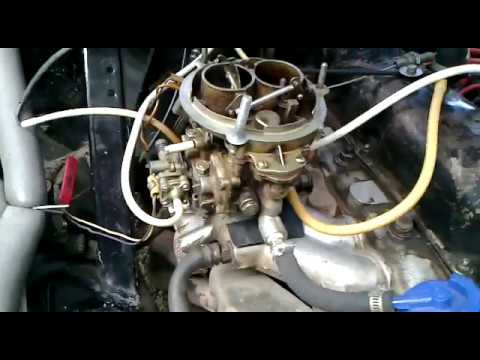

Регулировка ГБО — ГАЗ Газель, 2.3 л., 2002 года на DRIVE2

После проблем с зажиганием пришло время заново отрегулировать газо-балонное оборудование. Как регулировать написано много в инете. У меня стоит редуктор Ловато с одним регулировочным винтом, тот что давит на мембрану, и один дозатор (регулировочный вентиль между редуктором и карбом). все работы у меня проходят не очень просто, так что и в этот раз согласно традициям )) Прикупил шланг тосольный на 16 и дозатор новый (старый под действием трубки и хомутов съежился до неприличных размеров). Стал все это устанвливать на место и выяснилось, что шланг на 16 сильно не налезает на смеситель, за то идеально на дозатор и редуктор. К тому же задел случайно шланги на бензонасос и они рассыпались в труху (им всего два года…). Как я раньше ездил на бензине. Что ж тосольный шланг на ночь в бензин и по утру за бензошлангом. Утром по бензину все собрал. Распухший тосольный шланг одел на газовый смеситель и подтянул хомутом. Завел двиг и прогрел до рабочей температуры, за одно выставил обороты холостого хода. Открутил дозатор полностью. Винт на редукторе с начало закрутил, а потом вывернул на 4 оборота (надо 5 по описаниям, но на моем хватает). Завел на пропане. Первоначально обороты были около 500, но устойчивые. Закручивая регулировочный винт на редукторе добился нормальных оборотов ХХ (около 1000). Прогазовал пару раз для проверки. Затем взял хомут 30-40 и подсунул под сектор дроссельной заслонки, чтобы добиться 3000 об/мин. Начинаем закручивать дозатор, пока обороты не начнут падать. После этого откручиваем на пол оборота. Вытаскиваем хомут и регулировочным винтом на редукторе добиваемся нормального ХХ (у меня он не много упал). Для проверки пару раз прогазовываем. Все регулировка закончена. Выезжал на трассу, 130 нормально разгоняется. Расход пока не могу померить, потому что пока катаюсь на коротыши. Был кусок по полю 10км туда, 10км обратно. Электровентилятор испытание прошел на УРА ))

www.drive2.ru

ГБО-2 на ЗМЗ 406 с правильным эмулятором форсунок. — ГАЗ 31, 2.3 л., 2006 года на DRIVE2

Сразу после покупки авто поставил ГБО 2 поколения Томассетто (или 3, кто как называет).Вроде бы всё устраивало по цене и по расходу газа+неприхотливость в обслуживании.Единственный огромный «-«это хлопки в самый не подходящий момент(в основном на обгонах)на скорости 110+, херячило так что слетала резинка с антихлопа. Эти самые хлопки были настолько сильными, что люди которых обгонял, в прямом смысле слова, шарахались и вжимались в сидение!К тому же после хлопков выскакивала ошибка 14(высокий уровень сигнала ДМРВ) а 4 ошибки по работе форсунок(132,135,138,142 и т.д)сразу как только переходил на газ, ну и конечно «рыжий глаз», что не могло не раздражать.»Мастер»(случайно к нему попал, нужно было ставить на учет авто через 2 дня-а все НОРМАЛЬНЫЕ как на зло были заняты-ажиотаж) чьи работнички устанавливали ГБО, говорил что это норма для моего движка с таким оборудованием(ДЕБИЛ ПОЛНЫЙ).Мал помалу справился с регулировкой газового редуктора, подбором ПРАВИЛЬНОЙ резинки антихлопа(коричневая, ходит намного дольше черной) ., но остался вопрос по эмулятору который не выполнял свой функции на 100%

Полный размер

Вот этот ГАД!Дерьмо редкостное!

, форсы отключал, а мозг не обходил.Долго я искал ПРАВИЛЬНЫЙ
эмулятор-и нашел!И заставил»чудо-мастера» не смотря на то что прошло больше года поставить(за его счет) именно то что работает, тем более проводку не пришлось переделывать!До этого эмулятора дошел путем проб и ошибок. Установил его и успокоился-работает отлично, ошибок нет!

Полный размер

Обязательна регулировка(задержка)перехода

Кстати сказать здесь задавал вопрос, никто ничего толком не смог пояснить.Спасибо тем кто прочел всё это до конца.Может кому будет полезен совет по эмулятору.

Цена вопроса: 0 ₽ Пробег: 122 650 км

www.drive2.ru

ГБО 4 поколения на Волгу, змз 406i — ГАЗ 31, 2.3 л., 2003 года на DRIVE2

Так как машина была куплена не только для себя, но и для работы эксплуатировать ее приходится в жестких условиях. Использую ее ежедневно с пробегами за день по 150 — 200 км.

Мотор в принципе устраивал меня своим расходом, но постоянный рост цен на бензин, его качество (вернее его отсутствие) привели к мысли установки гбо. Изначально я был скиптически на строен на все газовые установки и пр., но записи и отзывы людей о гбо 4 поколения меня заинтересовали. Долгие сборы информации, взесил все за и против, решил рискнуть и попробовать все сам.

На предыдущие поколения даже смотреть не стал, так как только гдо 4 поколения позволяет дозировать газ точно, с точной настройкой, таким образом чтобы мотор работал ровно с максимальной эффективностью. Кроме того, ходит мнение, что целиндры лучше смазываются, за счет того, что газ не смывает масло. В любом случае, при его точной настройке ресурс мотора не уменьшиться. Так же за счет точной дозировки расход газа должен остаться на уровне с бензином, что позволяет экономить деньги в 2 раза (а года через 2-3) эта разница еще увеличиться)

Устанавливали в Нижнем на ул. Фучика (Автозавод), установили ч. за 5, оборудование итальянское lovato, блок управления Российский. Привез машину, оформили документы, загнал в бокс, сказали приходи часа через 4. Все 4 часа думал только о машине, так как не много смутило то, что мастера ничего не спросили, мало ли, прикрутят, что нитбудь не так как нужно. Приезжаю, смотрю, устанавли все грамотно, как и должно быть, запровочное отверстие поместили в лючке бензобака, кнопку устанавили в панели рядом с обынчми кнопками так, как быдто она там и была.

Настроили блок управления, мащина стала работать лучше как на бензине так и на газа, ракция на газ улучшилась. По ощущениям от езды: динамика одинаковая!, не медленнее не быстрее, если очень долго присматриваться то возможно только отличие заметил в том, что на очень низких оборотах на бензине вытягиевает чуть чуть по лучше, но на газе мотор работает ровнее, без всяких рывков, стрелка набирает обороты ровно. Ощущения только положительные. Стоит отметить, тот факт, что на газе все косяки всплывают быстрее (со слов мастера), если на плохих свячах на бензине еще будет ехать, то на газе нет. Возможно это и к лучшему, быстрее придеться устранять все неисправности, не затягивать, что может привезти еще к более печальным последствиям.

Работой, доволен, а поводу мнений что газ, это не круто, и т.п., мне кажеться, что все эти мнения остались с прошлых установок. 4 покления не вызывает никакого негатива. В качестве экономии мне кажется что это даже лучше, чем ездить на дизеле по причинам: 1 — сохранятеся привычный звук мотора (не превращается в тракторный), 2 — простота осблуживания, 3 — качество газа, 4 — сохраняется привычная динамика мотора, 5 — меньше шансов загубить мотор не исправными форсунками и. т.п.

Да и вообще очень приятно ощущать мысль, что можно выехать в любой момент куда хочешь, и не запариваться по расходу топлива, денег, и .тп.

К недостаткам стоит отнести место в багажнике, оборудование в подкапотном пространстве, и вес балона с топливом, необходимость демонтажа перед заменой амартизаторов, относительное небольшое количество заправочных станций с пропаном.

Сэкономленные деньги пойдут на доводку машины до ума, установку тюнячек), денег на нее не жалко, так как она приносит хлеб мне), приходится много ездить по области, строим деревянные дома, кого интересует обращайтесь)

www.drive2.ru

Настройка ГБО-4 — ГАЗ Газель, 2.5 л., 2005 года на DRIVE2

Добрый всем. Ситуёвина такая . Как то меня штрафанули за ГБО до нового года . Пока регистрировал снял баллон, редуктор и форсы. Далее ездил на бензине . Жрала бензы ведрами 25-28л на 100-130 км. Получилось так что поехал к знакомому в сервис по своим делам, ну и решили за одно посмотреть что к чему с машиной . Вскрыли клапанную и ОООО чудо (, цепи на столько растянуты что можно газель обернуть много раз))) ). Поменяли цепи, поставил евро-3 были евро 2. Завели все гуд. Но через мин пять Накрывается бензонасос (( Х.с ним подумал я . Купил поставил все ГУД)) но .через пару мин накрывается регулятор давления на рейке(( я зол так как до близ магазина 20км от места . ОК Х.с ним купил, поставил все ГУД. Работает ровно, давление померили все отлично ровно. НО . Проходит мин 5 как машина работает и она глохнет ! Маму её думаю я . Что опять . Стали думать, смотреть проверять .Думали что цепь перескочила хотели уже все заново снимать . Решили поставить мозги с другой Газельки и ОООооо чудо она завелась и работает, правда немного не так по тому что на другой не ЗМЗ-405, а 409. Итог еду к знакомому Мозгакруту, он проверяет перепрашивает и ничего (((. Поехали на разбор купили Микас 7.2, до этого стоял 7.1.Прошили . Все норм на бензине работает. Бака по трассе хватает на 480-530 км (60л). Поставил газ обратно ииии он не работает контроллер не настраивается . Что ни так не пойму .
Мозги старые Digitronic Evolushon IV, Редуктор Lovato Type RGJ 1/2/3, Форсунки есть старые Valtek type 30 и новые Digitronic 2om . и датчик PS-02.

В программе выставляю параметры
4ц на 2кат.
обороты, температуру.
Начинаешь калибровку машина долго калибрует первый цилиндр и то часто при включении 1-ого цилиндра на газ машина глохнет от недостатка оборотов пишет( маленькие обороты 400) и по цепочке давление мап 0.68, хотя было 0.33. и нет сигнала на форсы. Это после переключения и резкого падения оборотов. Тоже самое если все таки первый откалибровал и переключил на 3-й, то после него включаются 2 и 4 и машина глохнет. Что только не пробовал уже. Менял местами вакуумный тонкий шланг на редукторе с верхнего соска на крышке с регулятором на нижний для сброса и машину можно было откалибровать что бы хотя бы она работала на газу. Понятно что это не правильно но почему то работает, но из верхнего соска выдувает излишки и ванища газом стоит свежим. Далее в программе( Didgitronic Dgi 1. 14.1.0 ) не могу понять, во вкладке Доп. параметры выставляешь датчик:
1) Датчик давления ( AS-PS-00, AS-PS-00-R, PS-00-B, AS-PS-00-AX, AS-PS-01)
2) Датчик давл. в коллек. ( AS-PS-00, AS-PS-00-R, PS-00-B, AS-PS-00-AX, AS-PS-01)
3) Датчик темп. редуктора ( CT-10K / CT-04-02K / CT-1K7 / CT-4K5 / CT-LM-5K / CT-LE-4K7 )
4) Датчик темп. газа ( CT-10K / CT-04-02K / CT-1K7 / CT-4K5 / CT-LM-5K / CT-LE-4K7 )
Позже выложу фото с тем как все у меня подключено .И фото с ноута или попробую записать как все происходит . Брал машину с уже установленным гбо. Может конечно все нормально и виновата прошивка на ЭБУ. Но мастер который её установил говорит что не иза прошивки . Заранее спасибо. Надеюсь кто ни будь поможет.

www.drive2.ru

Первый опыт по установке ГБО 4-го поколения на свою машину! — ГАЗ 31, 2006 года на DRIVE2

Решил я перевести свой автомобиль на ГБО — 4. По облазив уйму сайтов, присмотревшись к методам установок и подвода газа (особенность двигателя ЗМЗ 406). Решил сделать по опыту и совету одного из форумчанина www.drive2.ru/cars/gaz/31…02/rw9usw/journal/725698/ . Огромное спасибо ему за терпение и за ценные наставления. Решился на самостоятельную установку подкопотного оборудования. Определившись с оборудованием, заказ сделал через интернет магазин, одного и Украинских сайтов. Прислали мне вот такой вот комплект.

Редуктор

Форсунки

Фильтр

Система Тамона

Шланги докупал, ну и так по мелочевке.

Приступил к разборке и съему старого оборудования.

Снял старый редуктор.

Снял антихлопок.

Рас пошла такая пьянка, то решил сразу заменить и все патрубки.

Отопителя

Помпы.

ну и соответственно на радиаторе.

Ну и дальше пошло, поехало.

Всверливался под не большим углом

Продолжение следует!

www.drive2.ru

ГАЗ Газель › Бортжурнал › ГБО и мысли в слух. Да здравствует 4е поколение BRC 1200

Полный размер

Есть хороший опыт по использованию ГБО 2го и 4го поколения. Плотно занялся узнавать что такое ГБО и как оно влияет на двигатель, после того как понял что такое ГБО цго поколения на инжекторной газелей, пошли мысли за установку дизельного движка плюс поднялась цена на газ что я откатал 9тыс на бензине. После того как газ немного вернулся в приемлемые рамки решил опять что то думать за газ.
Как только взял машину было 4е поколение (когда грабанули машину пришлось ставить газ), потом поставил 2е поколения (яко бы простое надежное, хорошие…), Как только его поставил сразу огорчился, для инжектора и его датчиков — это быстрая смерть! Да, если у Вас на машине водитель, он и Вы не хотите парится (пусть машина едить то едит до своего конца) то о тогда 2е поколение ГБО и хороший редуктор с настройками (как минимум ловато).
Решил однозначно переходит с 2го на 4е поколение, но блин дорого… Так как у нас начали завозить большими партиями «евро бляхи» много появилось объявлении с установками 4го поколения BRC и комплектующих, и многие ставили и все было ОК. Вот думаю надо заняться этим вопросом, почитал, посмотрел и решил. Купил
Ну а если делать то делать как Я люблю «конкретно и со вкусом» от балкона до движка. Взял BRC mb 1200 с рыжими форсами, фильтра (грубый, тонкий и центрафуга), новые тосольнные рукав, штуцера, пластиковые трубки, проставки в бензиновые форсунки. Установка заняла два дня, все примерялось, паялось, закидывалось в гофру.
Поехал на на настройку на компе, и с грузом 1.7т я еду как пустой, тяга устраивает, расход до 20 (не экономия), динамика (машина на газу не захлёбывается, а как будто не кто под зад даёт и она выстреливает), и самое главное инжекторная система используется правильно (за 5-10 км до стоянки всегда доезжают на бензине!).

Вывод: инжектор на должен ездить на 4м поколении (не нужно делать с него обратно карбюратор), следите за машиной и она проедет на много больше (даже если это газель), правильно обслуживанием, следим как нам СТО делать и исправляем рукожопых, водителя Я бы посадил на дизельную машину, 2е поколения ГБО так же нуждается в многих доработках.

Полный размер

Цена вопроса: 5 705 грн Пробег: 248 600 км

www.drive2.ru

ЗМЗ 406, фазы ГРМ, ГБО и расход газа. — ГАЗ 31, 2.3 л., 2001 года на DRIVE2

И так, 90 тыс. назад поставил комплект ГРМ фирмы СЕТ.
Ставил по меткам. Это уже потом приобрел траспортир, и естественно стал мерять. Пробег тогда на этих цепях был 40 тысяч.
Выпуск был 22°, впуск 19°. Потом скидывал головку, поставил все как и было.
При таких градусах расход газа в городе был не более 14 литров, бензин 12.
80 тыс. на этом комплекте:
Расход газа 16, бензин 12.
90 тыс:
Фазы ушли на 2°

А вот теперь внимание! Признаки уплывших фаз на пару градусов, и как это отражается на разных видов топлива.

Расход газа 20, бензин 14.

Газ: (ГБО 2, как это будет на четвертом не знаю)

Тяга на низах пропала, чих или хлопок в натяг на малых оборотах, повышенный расход газа, и не какие пляски с бубном не помогают. Выхлоп пахнет газом на холодную и сгоревшим порохом на горячую (на холостых), свечи поменяли оттенок со светло серых на темно серый, вялый разгон до 3000 оборотов, на хх двигатель потряхивает, при сбросе оборотов слабые хлопки в глушителе, (многие пишут, что это норма, фиг вам), на третьей скорости, при разгоне, на 1500 оборотов иногда серия мелких постреливаний в глушитель, прогрев двигателя на газу от 0 до 80° около пяти минут.
Бензин:
Слегка увеличился расход, чуть хуже стала динамика, время прогрева не изменилось, также как и было 8 минут. Особых различий не чувствуется.
А теперь показания бк:
Расход в час 1.3 л.
Расход воздуха 15 л.
Обороты (бензин 840) газ 840-880.
И самое интересное, БК стал сильно занижать расход. Раньше, при хорошем разгоне на первой второй, мгновенный расход мог показать 132 литра в час, то сейчас максимум 30. Средний расход; реальный 20, по бк 13, если делать калибровку, то спалил реально 50 литров, приходится ставить около 80.
Все шаманства, типа ремонта ДЗ, замена и ремонт ДМРВ, смена прошивок, результата по расходу особо не принесли, максимум мне удалось добиться 17 литров газа на сотню, и устранение мелких надоедливых косяков.
И так, заправил полный баллон, снял звезды, просверлил по шаблону, выставил фазы как положено градус в градус, проехал 100 км, заправил до отсечки, влезло 12.5 литров. Появилась тяга на низах, и все прочее стало как положено. Показания бк по среднему расходу теперь слегка завышают, как и было раньше.
Мгновенный расход стал 1.1 — 1.2
Расход воздуха 13.8- 14.2
Обороты 840 стабильно и на газу и бензине.
Будем наблюдать дальше. Интересно просто на сколько хватит мне этого комплекта ГРМ, как то вот резко фазы уплыли.
Да, и ещё, кто то здесь на драйве спрашивал про вибрацию на холостых, хотел ответить не нашёл эту запись, может сам здесь прочитает. 99% что вибрация идет от переднего шкива коленвала, а точнее из за слезшего демпфера, который начал тереть об переднюю крышку. Буквально пару дней назад сам столкнулся с этим. А шкив то был фактический новый, пробег на нем чуть больше 10 тысяч.

www.drive2.ru

Самостоятельная регулировка ГБО

Очень часто наши автолюбители после установки газобаллонного оборудования на свои авто жалуются на повышенный расход топлива и слабые динамические характеристики. Это заставляет водителей обращаться за помощью в сервисные центры для проведения дополнительной регулировки системы.

Однако справиться с этой проблемой можно и самостоятельно. А о том, как происходит регулировка ГБО, расскажет наша сегодняшняя статья.

Нужно ли бить тревогу?

Вообще, такие факторы, как повышенный расход топлива и слабый разгон автомобиля с места, присущи даже машинам с самым дорогим газобаллонным оборудованием. Дело в том, что газ (какой бы он ни был, пропан или метан) по своим свойствам отличается от обычного бензина – коэффициент расширения последнего намного меньше, да и к тому же газ быстрее испаряется. В связи с этим машина начинает тратить больше топлива. Как правило, это значение не столь большое. «Аппетит» автомобиля увеличивается на 5-8 процентов, а мощность уменьшается на 3-5 лошадиных силы (но не более чем на 10 процентов). В то же время токсичность отработавших газов уменьшается до уровня Евро-5. Но как бы там ни было, если машина стала тратить больше топлива, не стоит поднимать панику – это естественное явление для газа. Обычно на СТО работники предупреждают водителей об этом при установке газобаллонного оборудования. Но если расход автомобиля стал запредельно высоким, регулировка ГБО будет неизбежной.

Сложно ли это сделать?

Как показывает практика, сложностей с настройкой ГБО практически не возникает. Если у вас уже имеется опыт самостоятельной регулировки карбюратора или системы впрыска, то проблем с газовой установкой у вас не будет.

Что будем настраивать?

Регулировка ГБО может быть разной в зависимости от поколения установленной системы. Итак, настройка газобаллонного оборудования может осуществляться через редуктор, винт регулировки мембраны и/или холостого хода, находящийся на шланге.

Как происходит регулировка ГБО?

Перед выполнением работ сначала нужно убедиться в уровне компрессии в цилиндрах (данное значение не должно быть менее 6.5 кгс/см²) и герметичности впускного такта.

Далее можно смело приступать к настройке электронного редуктора. Здесь ставим переключатель в салоне в положение «бензин» и поворачиваем ключ зажигания. После того как мотор прогреется до рабочей температуры, устанавливаем холостые обороты в районе 1 тысячи, выключаем подачу газа и вырабатываем остаток бензина.

Сама регулировка ГБО (Ловато в том числе) зависит от типа дозатора. Если он 1-секционный, то выворачиваем его на максимум. Ежели это 2-секционный дозатор, I камера устанавливается на MAX, а II — на MIN. Винт холостого хода поворачивается до упора, а далее прокручивается в обратном направлении на пять оборотов. При этом винт чувствительности устанавливается в среднее положение.

Как производится регулировка ГБО 4 поколения? Установка оборотов холостого хода

Это, пожалуй, самая ответственная операция в ходе регулировки газобаллонного оборудования. Что для этого нужно сделать? Первым делом необходимо переключить регулятор в положение «газ», завести двигатель и выставить при помощи подсоса обороты в пределах от 1600 до 2000. Что делается далее? Теперь подсос немного убирается, и винт холостого хода устанавливается на максимум. Так нужно делать до тех пор, пока ручка устройства не будет полностью утоплена.

Затем постепенно заворачивается винт чувствительности. Это делается для того, чтобы добиться максимума оборотов на холостом ходу. В завершении процесса мотор будет работать на газу устойчиво. При этом холостые обороты будут стабильно находиться в пределах от 950 до 1000 в минуту.

Настройка чувствительности редуктора

Это последний этап нашей регулировки. Для выполнения данного действия первым делом необходимо открутить винт чувствительности и после стабилизирования оборотов закрутить его обратно на 1 оборот. Далее резким нажатием на педаль газа проверяем нашу регулировку — приемистость ДВС должна быть хорошей.

Теперь настраиваем дозатор. Здесь вам понадобится помощник, который, нажимая на акселератор, установит обороты ДВС в пределах 3-3.5 тысяч в минуту.

Настройка дозатора начинается с вращения винта. Найдя пороговую точку (при которой меняются обороты двигателя внутреннего сгорания), данная деталь выворачивается обратно на ¾ оборота. Таким образом, для 2-секционного дозатора регулируется I камера. Для того чтобы отрегулировать вторую, произведите аналогичное действие (при этом винт выворачивается на ¼ оборота). Подобным образом производится также регулировка ГБО 2-го поколения.

В газовых редукторах, которые имеют возможность регулировки первой степени необходимо установить еще на холостых оборотах давление при помощи внешнего манометра. Его значения должны колебаться в пределах от 0.39 до 0.42 кгс на квадратный сантиметр. После этого настройка холостого хода повторяется заново (так же как и чувствительность редуктора).

Как в завершении происходит на ГБО 2 поколения регулировка? Последняя операция включает в себя настройку винта чувствительности. Что с ним необходимо сделать? Для этого, нажимая на педаль акселератора, закрутите на ¼ оборота винт чувствительности. Данная операция повторяется до тех пор, пока не появится заметный провал оборотов. После этого винт чувствительности выкручивается на ½ оборота. На данном этапе регулировку газобаллонного оборудования можно считать завершенной.

Как часто следует производить регулировку?

Стоит отметить, что необходимость в настройке газобаллонного оборудования на автомобилях возникает исключительно по мере забивания фильтра системы. Точной периодичности регулировки никто назвать не может, так как все напрямую зависит от качества залитого/задутого газа.

Как показывает практика, если автомобиль будет постоянно заправляться на проверенных АГЗС, то надобность в настройке ГБО попросту отпадет. В таком случае регулировка редуктора и винтов чувствительности не понадобится ближайшие 5-10 лет (и это минимальный срок).

fb.ru

Как производится регулировка газобаллонного оборудования

Что такое газобаллонное оборудование

ГБО — это газобаллонное оборудование. Оно представляет собой газовую установку, которая и питает двигатель вместо обычного топлива. Газ может быть двух типов — пропан или метан. На практике они мало чем отличаются (за исключением агрегатного состояния), но в плане цены и хранения все же имеют небольшие разногласия.

ГБО легкового автомобиля

Различают несколько видов ГБО:

Первого;
Второго;
Третьего;
Четвёртого;
Пятого поколения.

Чем выше поколение, тем совершеннее система (используется больше датчиков, электроники, все рассчитывается более точно и коэффициент работы выше). Но поколение ГБО подбирается в зависимости от типа двигателя и не всегда существует возможность использовать установку 5 поколения на старом моторе.

Какую систему выбрать?

В мире несколько ведущих производителей ГБО, один из которых — Ловато. Техника имеет довольно высокое качество сборки, а также высокие эксплуатационные показатели. Особенным преимуществом является электронный блок управления, который рассчитывает все показания с великолепной точностью и очень редко выходит из строя. Также можно отметить компактность этой установки, в сравнении, например, с оборудованием BRC. Выбирать стоит ГБО для конкретного типа газа, то есть либо для сжиженного пропана, либо для сжатого компрессированного метана. Кстати, при использовании пропана могут использоваться бензиновые форсунки, поскольку плотность и консистенция газа близка к бензину. При работе со сжатым газом обязательно использование специальных газовых инжекторов.

Регулировка карбюратора

Настройка карбюратора под ГБО

Регулировка ГБО не является чем-то очень сложным, поэтому произвести её сможет любой, кто хоть немного знаком с устройством автомобиля и знает принцип работы газового редуктора и двигателя. Проводить регулировку газового оборудования стоит только после настройки карбюратора.

Настроить карбюратор можно следующим образом. Для начала очистите его от внешних засорений (песка, пыли, масла), а также промойте его изнутри. Привести в порядок или даже заменить стоит фильтры, воздушные и топливные жиклёры, промыть поплавковую камеру и сам карбюратор. Проводить эту процедуру, конечно, необязательно, если вы спешите или не можете этого выполнить по каким-либо причинам, но все же ухоженный карбюратор работает намного стабильнее и производительнее. Вообще, проводить ТО этой запчасти стоит несколько раз в год, желательно с наступлением нового сезона. После этого можно перейти непосредственно к регулировке холостого хода.

Запустите двигатель и прогрейте его до рабочей температуры (несколько минут работы на холостом ходу). Здесь есть 2 винта: качества (обычно медный) и количества (пластиковый). Первый отвечает за качество смеси. Откручивая — содержание кислорода в смеси падает, закручивая — смесь стает более богата топливом. Второй винт отвечает за качество выхлопных газов. Винтом качества начинайте регулировку холостых оборотов. Попытайтесь выставить их практически на максимум. Как только вы почувствуете слаженный ритм в работе двигателя — остановитесь. Чем сильнее вы продолжите откручивать винт, тем быстрее обороты начнут падать. Когда холостой ход двигателя на карбюраторе отрегулирован, можно приступать к регулировке редуктора ГБО.

Настройка ГБО

Настройка ГБО производится также на прогретом двигателе. Существует несколько способов отрегулировать оборудование, все они похожи и выбирать конкретный способ стоит от типа двигателя, его технического состояния, возраста и подобных показателей. Настройка проводится при помощи всего 3 винтов:

Винт холостого хода;
Винт чувствительности;
Винт жадности.

Первые 2 винта находятся вблизи друг от друга на редукторе.

Первый способ

Карбюратор должен быть настроен. Подходит этот способ для большинства редукторов разных марок. Для начала, на незаведенном двигателе закручиваем винт холостого хода до конца, при этом откручиваем пластиковый винт где-то на 5-7 оборотов, а также полностью выкручиваем винт жадности. Заводим авто. Можно завестись как на бензине, с последующим переходом на газ, так и сразу на газе. Начинайте закручивать пластмассовый винт до того момента пока двигатель не заглохнет. Не запуская двигателя, отверните его назад на 0. 5-0.75об и запустите двигатель. Отверните на несколько оборотов винт холостого хода и попытайтесь поймать самые устойчивые обороты. Во время настройки попробуйте газануть несколько раз. Двигатель должен отзываться сразу и не подавать признаков нестабильной работы. Дальше начинайте регулировку дозатором. Закручивайте его до тех пор, пока это не начнёт сбивать холостые обороты. Ориентируйтесь по звуку двигателя, как только он станет ритмичным и будет сразу же отзываться на нажатие педали газа — прекращайте регулировку. Стоит делать все медленно, никуда не спеша, чтобы двигатель успевал начать работу на новых настройках, то есть после каждого поворота винта, иначе вы попросту ничего не услышите.

Настройка ГБО

Второй способ

Карбюратор не имеет большого значения. Регулировка редуктора Ловато имеет немного другой характер. Перед началом регулировки поднимите обороты примерно до 3000-3100об/мин. Далее, найдите дозатор. Это металлический винт, располагающийся на шланге между редуктором и смесителем газа. Начинайте поворачивать дозатор до тех пор, пока обороты не начнут падать и терять свою стабильность. Как только вы заметили подобное — отверните винт примерно на четверть оборота назад, дабы установить обороты в идеальное положение. Первый этап закончен.

Найдите на редукторе винт холостого хода и начинайте регулировать холостые обороты. Пытайтесь добиться того, чтобы двигатель ровно работал на оборотах около 950-1000 об, при этом старайтесь постоянно поддерживать тягу газа на нормальном уровне. Исходя из показаний тахометра и звука отрегулируйте мембрану, после этого немного ослабьте тягу газа. На некоторых редукторах Ловато существует ещё один винт — винт принудительной подачи газа. Настройка ним обычно не требуется, а сам винт закручивают до упора.

Стоит ли установить ГБО на свой автомобиль?

Установка ГБО на свой автомобиль дело полностью индивидуальное, но, всё-таки, такое решение оправдано.

Газ намного дешевле привычного топлива и это уже один из поводов перейти на него. Второе — это, конечно же, экологичность.

Газ сгорает практически полностью, не оставляя после себя вредных выбросов и токсичных веществ, к тому же, нагара образуется существенно меньше. Газообразное топливо нисколько не вредит двигателю и не провоцирует частых поломок, а большинство проблем, связанных с клапанами и поршнями скорее проблема экономии на топливе и техобслуживании. Единственный минус ГБО в том, что ему необходима постоянная и своевременная регулировка, особенно в начале нового сезона.

autodont.ru

Перенос газового редуктора в правильное место — ГАЗ Газель, 2.5 л., 2008 года на DRIVE2

Машину взял с газовой установкой 4-го поколения (именно такое поколение нужно ставить на инжектор!), после того как вскрыли машину, то каким то образом спалили мозги гбо. Стал выбор что делать, что ставить куча советом «ставь второе поколение не будет проблем». Я был молод и не опытен, и послушал поставил 2-е поколение гбо (какую я сделал ошибку, понял через несколько дней и жалею по сегодняшний день). Разница была по деньгам в 1тыс. грн., ставили по знакомству, все вроде бы хорошо сделали (это я тогда думал когда не чего не понимал).
В итоге когда я начал разбираться что да как понял как мне по знакомству «хорошо» установили гбо (шланг дешевка, штуцер на смеситель 16″ шланг 18″ (нет нормальной обжимки), редуктор в конченом месте, вечные проблемы … .
Закупил новые шланги тосола, шланг ГБО (дорогой), регулятор мощности (метал), штуцера на подачу газа. Редуктор перенес к АКБ, крепление к лонжерону и кабине, укоротились шланги и трубка подачи газа, заменил фильтр, слил газолин. Теперь редуктор стоял так как при 4-м поколений, место с левой стороны куча с права все плотненько, все проверил на утечку газа и в путь к регулировщику.

Полный размер

так стояло 4-е поколение

Полный размер

все новенькое и свеженькое

Полный размер

так стало со 2-м поколением

Полный размер

разница

Полный размер

теперь вот так

Теперь заменить это все на 4-е поколение будет стоить 5тыс. , а раньше это была 1тыс, теперь когда меня спрашиваю: что лучше поставить, отвечаю: не ниже 4-го поколения, с ответным вопросом: а почему так?, говорю: зачем делать с инжектора карбюратор который не едет и жрет?!

Полный размер

Цена вопроса: 470 грн Пробег: 222 000 км

www.drive2.ru

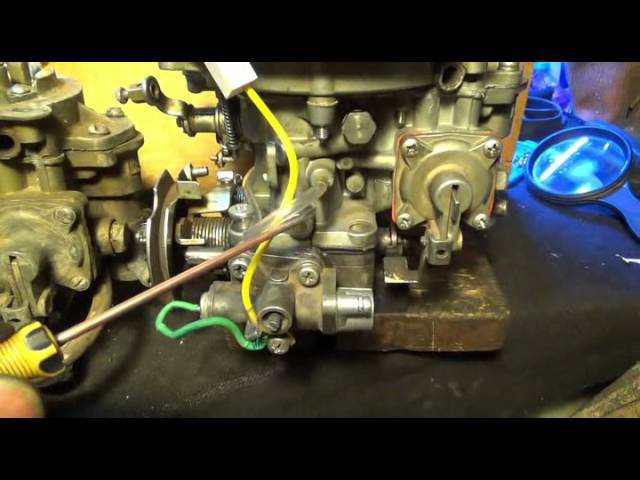

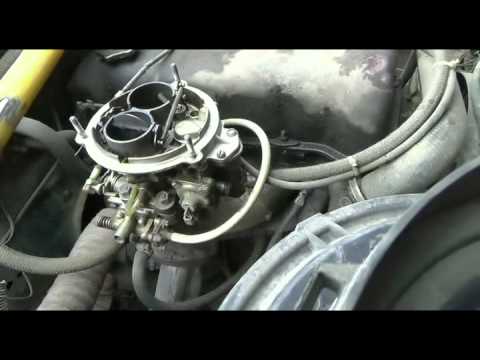

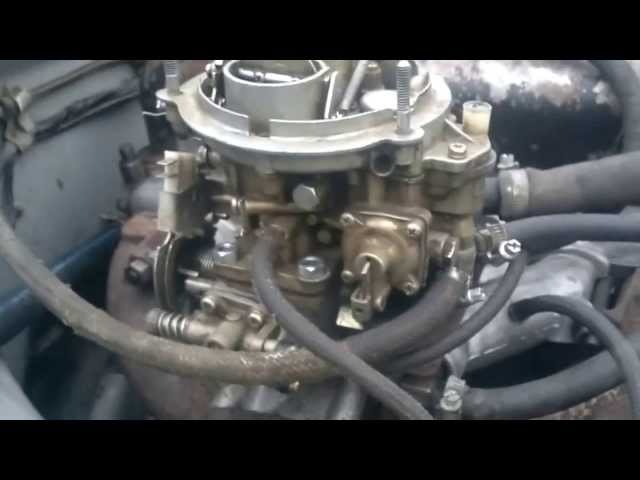

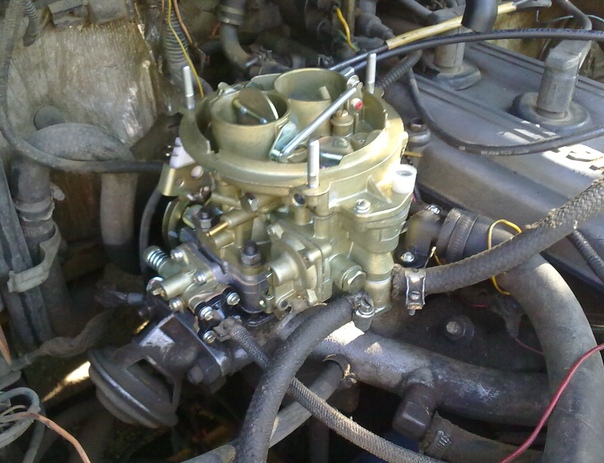

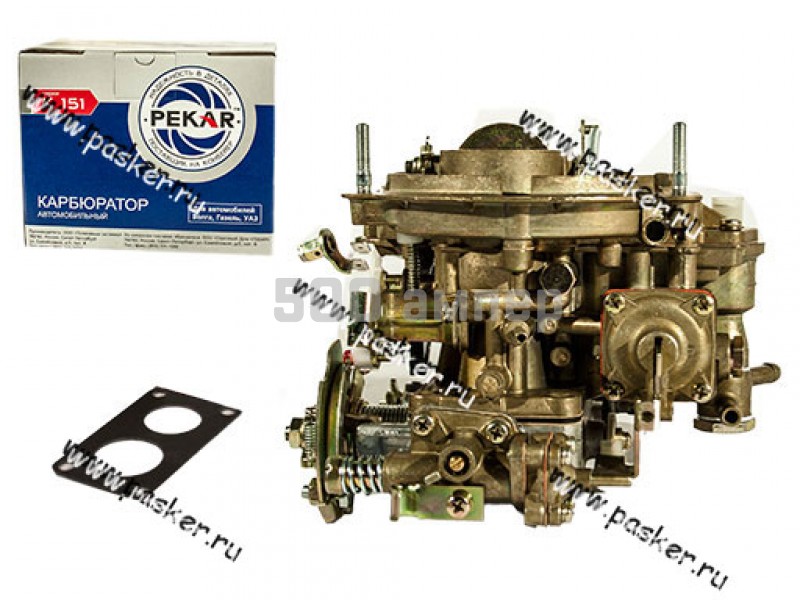

Регулировка карбюратора К-151 авто ГАЗ-3110

1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.
Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

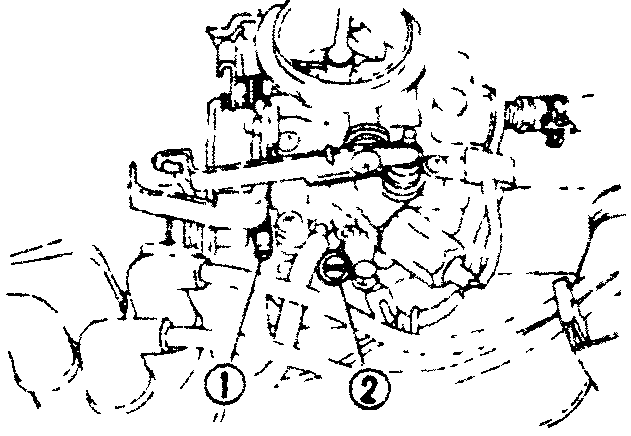

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин.

После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Вот правильная процедура для настройки оптимальной смеси холостого хода и скорости

Это простые вещи, о которых чаще всего забывают. Никто много не говорит о том, как установить смесь на холостом ходу на карбюраторном двигателе, потому что — честно говоря, это просто не очень привлекательно. Хотя это может показаться незначительной деталью на пути к достижению заголовка мощности, правда в том, что типичный уличный двигатель будет проводить больше времени работы при закрытой дроссельной заслонке, чем при любой другой частоте вращения двигателя. Поэтому важно правильно настроить этот параметр. Выгоды более чем перевешивают усилия, необходимые для правильного выполнения этой задачи.

Мы подойдем к этой истории, используя типичный четырехцилиндровый вторичный карбюратор Holley 750 кубических футов в минуту с двумя винтами смеси холостого хода. Если ваш карбюратор Holley оснащен четырьмя винтами холостого хода, процедура будет точно такой же, за исключением того, что дополнительные два винта получат такое же внимание.

Это карбюратор Holley на 750 кубических футов в минуту, который мы будем использовать для настройки качества холостого хода на малоблочном Chevy на испытательном стенде.Это вакуумный вторичный карбюратор типа 4150 с двумя винтами холостого хода.

Чтобы начать этот процесс, мы предположим, что рассматриваемый двигатель находится в хорошем физическом состоянии, без мертвых цилиндров, пропусков зажигания, утечек вакуума или других неисправностей, которые могут повлиять на качество холостого хода. Это также предполагает разумное начальное значение времени не менее 8 градусов до верхней мертвой точки (BTDC). Двигатели даже с распредвалами с умеренными рабочими характеристиками часто выигрывают от начального угла наклона от 10 до 12 градусов до ВМТ.

Мы также предположим, что двигатель достиг полной рабочей температуры и заслонка полностью открыта.Это единственный способ добиться правильной настройки смеси холостого хода. Не пытайтесь установить смесь на холостом ходу, если воздушная заслонка задействована частично. Убедитесь, что винт холостого хода на воздушной заслонке не касается кулачка быстрого холостого хода на воздушной заслонке. К вакуумному коллектору также необходимо подключить вакуумметр.

Прежде чем двигаться дальше, неплохо было бы изучить основы измерения качества холостого хода. Все двигатели внутреннего сгорания работают с определенным вакуумом в коллекторе холостого хода.Это создается в результате того, что цилиндры работают против закрытого дросселя. Вакуум в двигателе можно измерить несколькими способами, но наиболее распространенным является вакуум (отрицательное давление), выражаемый в дюймах ртутного столба («Hg»). Манометры вакуума / давления двигателя обычно отображаются в формате «Hg» или в сантиметрах ртутного столба (cmHg).

Промышленные двигатели и двигатели с умеренными рабочими характеристиками обычно работают на холостом ходу в диапазоне от 12 до 18 дюймов рт.Очень неустойчивые показания вакуума на холостом ходу часто указывают на проблему, такую как негерметичный впускной клапан или отказавший выпускной патрубок, когда давление цилиндра нагнетается в коллектор, вызывая неустойчивое движение иглы. Это основная причина, по которой важно убедиться, что двигатель механически исправен, прежде чем пытаться окончательно регулировать смесь холостого хода.

Перед запуском двигателя с помощью небольшой отвертки проверьте положение каждого винта смеси холостого хода. Медленно поверните каждый винт смеси холостого хода по часовой стрелке (дюймы) и подсчитайте количество оборотов, пока он не встанет на место. Обычно это будет от 1 до 2 оборотов от положения полностью сидя. При установке этих винтов делайте это осторожно, чтобы не повредить посадочные места в дозирующем блоке. Сделайте это для обоих (или всех четырех) винтов смеси холостого хода и установите их в одинаковое положение. Важно, чтобы все винты для смеси холостого хода были отрегулированы одинаково, чтобы выходной сигнал контура холостого хода карбюратора был сбалансирован на обоих выходах смеси холостого хода. От 1 до 1 1/2 — типичное место для начала.

Когда двигатель работает на холостом ходу в Парковке с включенным аварийным тормозом, первым делом необходимо установить желаемые обороты холостого хода.Выберем для этого приложения 850 об / мин. Бордюрный холостой ход устанавливается с помощью регулировочного винта холостого хода на первичной тяге дроссельной заслонки на стороне водителя карбюратора.

Начните с регулировки винта смеси холостого хода со стороны водителя (по часовой стрелке) примерно на 1/8 оборота, контролируя показания манометра. Если разрежение двигателя и / или частота вращения коленчатого вала двигателя увеличиваются, отрегулируйте винт смеси холостого хода на стороне пассажира на такое же значение и проверьте показания разрежения. Повторите этот процесс и оцените результат.Если после регулировки первого винта холостого хода вакуум в двигателе падает, вернитесь к базовой настройке и поверните винт смеси наружу примерно на 1/8 оборота.

Эта первая последовательность регулировки заключается в установке винтов смеси холостого хода с обеих сторон карбюратора для достижения максимально возможного значения вакуума холостого хода. Если после первоначальной регулировки частота вращения холостого хода превышает желаемую, поверните винт частоты вращения холостого хода против часовой стрелки, чтобы вернуть скорость к исходной частоте вращения двигателя. Это, вероятно, снизит показания вакуума в режиме холостого хода, что является нормальным.

Если первоначальная регулировка винтов смеси холостого хода привела к более высоким показаниям вакуума, то сделайте еще одно небольшое движение винта смеси холостого хода не более чем на 1/8 оборота. Проделайте это с обеих сторон карбюратора и оцените результат. Если вакуум падает, вернитесь к максимальному значению и посмотрите, увеличится ли значение вакуума. Это означает, что вы близки к окончательной настройке. Продолжайте вносить очень небольшие изменения в винты смеси холостого хода с обеих сторон.

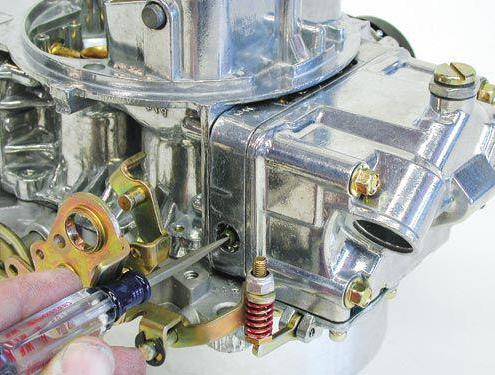

Винт холостого хода (стрелка 1) находится на первичном рычаге.Винты регулировки дозирования холостого хода (стрелка 2) расположены на основном дозирующем блоке на большинстве карбюраторов Holley. Типичное начальное положение для этих винтов смеси холостого хода составляет от 1 до 1 ½ оборота от полной посадки.

Мы обнаружили, что незаметная корректировка с очень маленькими шагами к окончательной корректировке полезна. Эти регулировки не будут превышать буквально ширину прорези регулировочного винта. Это очень небольшие изменения, но они влияют на качество холостого хода.

Перемещение назад и вперед, регулируя оба винта смеси холостого хода, одинаковое для каждого изменения, в конечном итоге создаст самый высокий уровень вакуума холостого хода. Это должно быть достигнуто с помощью регулировочных винтов смеси холостого хода с акцентом на настройки обедненной смеси. Если выкручивание болтов смеси холостого хода (более богатое) не улучшает вакуум холостого хода или частоту вращения двигателя, то предпочтительным выбором всегда является установка более бедной смеси.

На этом этапе попросите друга сесть за руль и переведите трансмиссию в режим Drive, твердо поставив ногу на тормоза.Следите за вакуумметром и убедитесь, что холостой ход стабильный. При включении двигателя показания вакуумметра будут немного ниже. Это нормально, потому что на двигатель была приложена нагрузка.

Верните трансмиссию в положение «Парковка» и дайте холостым оборотам стабилизироваться. Теперь двигатель должен работать на холостом ходу с желаемой частотой вращения холостого хода с максимальным разрежением в коллекторе. Обычно на этом большинство рекомендаций по регулировке заканчиваются. Но для идеальной настройки смеси холостого хода полезна немного более бедная смесь холостого хода — примерно равная ширине паза винта смеси холостого хода.

Это делает смесь холостого хода немного обедненной, что снижает количество излишков углеводородов (несгоревшего бензина) в выхлопе. Это немного настроит ваш двигатель на холостой ход. Теперь необходимо перепроверить качество холостого хода двигателя на передаче. Если холостой ход неприемлем, верните винты смеси холостого хода на максимальное значение вакуума, но в большинстве случаев эта небольшая обедненная смесь по-прежнему будет поддерживать качественные характеристики холостого хода.

Некоторые двигатели с высокими рабочими характеристиками, особенно с вакуумом на холостом ходу 10 “рт.Это особенно верно, если двигатель соединен с несколько герметичным гидротрансформатором. Более богатая смесь холостого хода может потребоваться для того, чтобы двигатель работал на холостом ходу против герметичного преобразователя. Конечно, это не идеальная ситуация. Идеальное решение — соединить этот двигатель с гидротрансформатором ослабленного типа, чтобы снизить нагрузку.

Другая возможная ситуация на холостом ходу — это небольшие колебания при выключении на холостом ходу. В некоторых случаях это не может быть исправлено с помощью увеличенного числа оборотов ускорительного насоса. Одно из решений могло бы состоять в том, чтобы попробовать немного более богатую смесь холостого хода.Это прискорбная, но довольно распространенная ситуация, когда у уличных двигателей с долговечными распределительными валами со значительным перекрытием возникают колебания на холостом ходу, и часто единственный способ исправить это — использовать более богатую смесь на холостом ходу.

Стоит еще раз напомнить, что идеальная настройка смеси холостого хода может быть достигнута путем медленной и сознательной работы в поисках максимального значения вакуума в коллекторе с очень небольшими изменениями винтов смеси холостого хода и оценки изменения. Мы выполнили несколько из этих процессов, используя сложный анализатор выхлопных газов по 5 газам, чтобы получить мгновенные результаты, и добились ощутимо более чистого качества холостого хода с пониженным уровнем углеводородов благодаря очень незначительным изменениям в винтах смеси холостого хода.

Установка правильной смеси на холостом ходу не даст больше лошадиных сил и может не привести к вашему порогу команду телевизионных новостей, чтобы показать миру, насколько вы компетентны в обращении с отверткой. Этот процесс производит качественную настройку смеси холостого хода, которая позволит вашему двигателю работать гладко, чисто и правильно. Вы можете сохранить костюм Супермена для дальнейших технических приключений.

Большинство карбюраторов Street Holley размещают вакуумный порт коллектора в этом месте (стрелка) на монтажном основании карбюратора.Снимите заглушку и прикрепите сюда вакуумметр.

Когда винт смеси холостого хода снят, коническая часть регулирует объем топлива, поступающего в двигатель. Поворот этого регулировочного винта по часовой стрелке (на дюйм) уменьшает количество топлива. При повороте винта против часовой стрелки (наружу) количество топлива, подаваемого в двигатель, увеличивается.

Здесь мы сняли первичный дозирующий блок с карбюратора, чтобы показать цепь холостого хода. Зона винта смеси холостого хода (A) забирает топливо из ограничителя подачи холостого хода, расположенного на этом дозирующем блоке у стрелки B.

Многие карбюраторы Holley оснащены так называемой системой регулирования смеси холостого хода с четырьмя отверстиями или четырьмя отверстиями. В этих карбюраторах используются еще два винта холостого хода на вторичной стороне карбюратора. Процедура регулировки точно такая же, за исключением того, что регулируются все четыре винта смеси холостого хода вместо двух.

На карбюраторах с ручным или электрическим дросселем убедитесь, что дроссельная заслонка находится в полностью выключенном положении. Убедитесь, что винт ускорения холостого хода не касается кулачка быстрого холостого хода, чтобы увеличить скорость холостого хода.

Микропроцессор зажигания (МПСЗ) вместо трамблера. Ремонт и обслуживание автомобилей, двигателей и АКПП Газель 406 двигатель карбюраторный комплект зажигания

Порядок замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга. Не так давно к нам приехал мой старый друг на своем любимом ГАЗ 31105. Внешний шум от привода ГРМ, также повышенный расход и плохая реакция дроссельной заслонки, осуждает цепь ГРМ.Итак, ГАЗ 31105, двигатель 406 с заменой цепи ГРМ.

Сразу оговоримся, что нам нужно: масло в двигатель с фильтром и прокладкой для поддона картера, лучше пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для мытье деталей. Чистый двигатель видел только на новой Волге. Недаром говорят: «Если в Волге не течет нефть, значит, ее нет». Еще набор ключей и головок с усилением на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой.А также терпение и огромное желание провести эту процедуру самостоятельно, так как очень велик соблазн доверить ее кому-то другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это комплект для ремонта фаз газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

Два натяжителя цепи.
Два гидравлических натяжителя цепи.
Две приводные цепи, малая и большая.Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
Три направляющих цепи.
Верхняя и нижняя прокладки крышки цепи, крышка насоса и гидронатяжителя, а также две звукоизоляции.
Звездочки коленчатого и распределительного валов, промежуточный вал ведомые и ведомые с фиксирующей пластиной.

Выглядит вот так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Экзамен закончен, приступаем к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик.Сливаем антифриз и масло из двигателя. Снимаем верхнюю трубу радиатора.

Отсоедините все мешающие трубы.

Снимаем жгут проводов в сторону. Запомните или нарисуйте расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов, удерживающих клапанную крышку и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта 10 шкивов насоса.

Ослабляем болт на 13, натяжной ролик и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт 10 датчика положения коленвала.

Читать

Убираем датчик в сторону, чтобы не мешал.

Головкой 36 для болта шкива поворачиваем коленчатый вал по часовой стрелке до тех пор, пока метки на распредвалах не будут указывать на верхнюю мертвую точку.

Метка распредвала впускных клапанов должна быть на уровне верхнего края головки блока цилиндров .

Аналогично для распределительного вала выпускных клапанов.

Установка зажигания 406 двигатель автомобиля

Старик прям хозяин)))))))))))

Газель — установка распредвалов по маркам

Новый метод с уточнением Хотите больше видеоуроков?

Выкрутите болт шкива коленчатого вала после остановки коленвала.Для этого помощник в салоне включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки откручиваем болт с помощью метровой трубы и головки 36. Снимаем шкив коленвала, помучиться придется, потому что он плотно сидит на валу.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 открутите четыре винта с передней стороны насоса, а ключом на 12 с задней стороны и снимите насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состоянии будет давить на крышку, держим ее так, чтобы она не выскочила.

Снимите крышку и сам гидронатяжитель.

Аналогично днище.

Откручиваем шесть болтов на усилителе на 14 и снимаем. Под ним гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки привода ГРМ (5 штук), а также все, что удерживает поддон картера (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, балка дальше не поддается. Но этого достаточно, чтобы вытащить старую прокладку и вспомнить добрыми словами инженеров из Горького очистить прилегающие поверхности перед установкой новой прокладки.

Такая ужасная картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку привода ГРМ.

Открутите с шестигранником винты верхнего демпфера и снимите его.

Аналогично со вторым. Он будет удален вместе с цепочкой.

На распредвалах есть специальный угольник под ключ на 30, чтобы можно было удерживать валы при откручивании болта звездочки. Валы держим ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимите звездочки распределительного вала и цепь с демпфером.

Читать

Отвинтите крепление натяжителя цепи с помощью шестигранника и снимите его.Точно так же и с днищем.

Мы согнуть края стопорной пластины и выключить звездочку крепежные болты с 12 ключ промежуточного вала … Снимаем его вместе с цепью. Затем откручиваем шестигранником два болта нижнего демпфера и снимаем его.

В двигателе

IN система зажигания ЗМЗ 406 лишена традиционного трамблера. Его функцию выполняет КМСУД — интегрированная микропроцессорная система управления двигателем.

В двигателе ЗМЗ 406 система зажигания лишена традиционного трамблера.Его функцию выполняет КМСУД — интегрированная микропроцессорная система управления двигателем. Этакий мини-компьютер, в простонародье называется блок управления.

Блок считывает информацию с различных датчиков. Причем основные сигналы поступают от датчиков положения коленвала и распредвала.

Т.е., установка зажигания ЗМЗ 406 карбюратор ограничивается синхронизацией механизма газораспределения (ГРМ)

Система газораспределения в двигателе внутреннего сгорания — это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя.Клапаны в ЗМЗ 406 управляются двумя распределительными валами, а поршни жестко связаны с коленчатым валом. Во избежание сбоя в фазах ГРМ коленчатый и распредвалы необходимо выставить «по меткам».

Для установки валов по меткам необходимо снять с двигателя верхний натяжитель гидроприводной цепи (на ЗМЗ 406 их два — верхний и нижний) и переднюю крышку ГБЦ. Для Газели на двигателе 406 отметки зажигания выставляют в следующем порядке:

Поставьте метку на коленчатый вал.На демпфер, прикрепленный к шкиву вала, наносится отметка в виде насечки. Также есть отметка на блоке двигателя (точнее, это нижняя крышка ГРМ). Он расположен выше и немного левее оси коленчатого вала. Ярлыки должны совпадать. Для этого торцевым ключом на 36 надевается болт крепления шкива к коленчатому валу и вращающийся по часовой стрелке.
Отметить распредвалы. На распределительных шестернях, прикрепленных к распределительным валам, отмечены риски или точки. Метки должны «указывать» в разные стороны и четко совпадать с верхним краем головки блока цилиндров.Правая сторона цепи должна быть натянутой, а левая — свободной.
Вставить гидронатяжитель на место, верх — крышку и прижать двумя болтами. Левая сторона цепи должна быть натянута. Затем установите на место переднюю крышку головки блока цилиндров (справа — верхнюю крышку привода ГРМ)

Бывает, что коленвал ставится на метку, а распредвалы не хотят становиться такими, как должны.

Причин этому может быть несколько:

Распредвалы работают не на 1-м, а на 4-м цилиндре. Решение простое — нужно сделать полный оборот коленчатого вала на 360 °. После этого можно ставить метки на распредвалы.
Цепь ГРМ растянута. Проблема решается заменой цепи и шестерен, потому что наверняка тоже есть в производстве.
Демпфер на валу повернулся. К сожалению, такое тоже бывает. В этом случае придется действовать по старинке: открутить свечу зажигания от первого блока цилиндров и установить поршень в крайнее верхнее положение.Это будет соответствовать совпадению меток на коленвале.

Вообще настройка зажигания на ЗМЗ 406 не такая уж и умная процедура. Если один раз сделать это самостоятельно, то в будущем эта работа покажется не более сложной, чем замена масла в двигателе.

Для нормальной работы двигателя на автомобиле Волга или Газель необходимо правильно выставить метки ГРМ на ЗМЗ-406. На автомобилях в качестве привода можно использовать цепь или ремень. У каждого типа есть много преимуществ и недостатков, некоторые утверждают, что цепь не способна порваться. Расстроить надо — способно, да еще как! Кроме того, для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.

Особенности конструкции

Перед установкой меток ГРМ на ЗМЗ-406 необходимо учесть особенности этого двигателя.

Всего выделяют четыре фазы, в которых функционирует газораспределительная система:

Впуск топливной смеси в камеру сгорания.
Цикл сжатия.
Рабочий ход поршня — движение от верхних мертвых точек вниз.
Выпуск выхлопных газов.

Для повышения эффективности и предотвращения повреждения клапана необходимо использовать привод. Металлическая цепь применяется на моторах ЗМЗ-406 и им подобных.

А вот распредвалы и коленчатые валы нужно устанавливать по меткам — это обеспечивает синхронизацию всех механизмов. позволяет своевременно открывать и закрывать проемы с клапанами, подавать топливную смесь и выпускать продукты сгорания в атмосферу.

Где находится сеть?

На двигателях ЗМЗ-406 следы есть на коленвале и распредвалах. Вращение от шкива коленчатого вала передается на распределительный вал. В конструкции привода имеется специальный демпфер, с помощью которого регулируется натяжение цепи. Если этот демпфер выходит из строя, натяжение изменяется, и это может вызвать проскакивание цепи на один или несколько зубцов.

В результате нарушается работа двигателя, сдвигаются фазы. В этом случае износ механизмов происходит намного быстрее.Цепь приводит в действие гидравлический насос, насос гидроусилителя (при наличии), промежуточный вал зажигания. Работа сразу нескольких систем зависит от состояния схемы привода.

Признаки поломки газораспределительного механизма

К основным признакам неисправности газораспределительного механизма относятся:

значительное падение мощности двигателя;
появление хлопков во впускном и выпускном коллекторах;
снижение компрессии в цилиндрах (нормальное значение выше 10 кг / кв. см).

Если цепь неисправна, то она начнет издавать характерный шум. Причиной поломки может быть неплотная посадка тарелок клапана на седла. В этом случае провоцируется образование нагара, пружины ломаются. Если своевременно заменить цепь, то всех этих неприятностей можно избежать.

Типичные неисправности

Если тепловые зазоры на определенной фазе не соответствуют норме, открытие и закрытие клапанов будет происходить некорректно, что становится причиной поломки гидроподъемников.При этом происходит сильный износ шестерни коленчатого и распредвалов. В результате потребуется ремонт мотора, замена большинства элементов.

При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет проходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременно производя впрыск топлива и выброс продуктов сгорания. Старайтесь своевременно производить, следите за его состоянием.Периодичность технического обслуживания — не реже одного раза в 80 тыс. Км. пробег.

Чем дольше используется автомобиль, тем больше растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. Км. пробег. Если вдруг появляются симптомы поломки, необходимо отремонтировать газораспределительную систему, заменить изношенную цепь и демпфер.

Инструмент для замены цепи привода ГРМ

Перед установкой меток ГРМ на двигатель ЗМЗ-406 необходимо подготовить необходимый набор инструментов:

Головки и трещотка.
Ящик и рожковые ключи.
Шестиугольники.
Динамометрический ключ.
Долото и молоток.
Съемники с двумя или тремя захватами.

В обязательном порядке все резьбовые соединения, покрытые пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой — это позволит гораздо быстрее разобрать агрегаты.

Слив антифриза из системы

Сначала подготовьте емкости для слива жидкостей.Первым делом опорожните систему охлаждения — антифриза должно быть довольно много, около 10 литров. Чтобы слить антифриз, нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только вы открутите пробку, давление будет очень сильным, при понижении уровня оно будет уменьшаться. Желательно использовать широкую тару, чтобы не терять жидкость. Чтобы антифриз быстрее слился, его нужно открутить пробкой расширительного бачка, увеличив давление в системе.

Этап первичной разборки

Снимите передний фартук и решетку радиатора. В случае, если работа ведется на Газель-Бизнес, необходимо открутить крепеж по бокам и по центру.
Демонтируйте все соединения, ослабив зажимы.
Если рулевое управление оснащено гидроусилителем, снимите приводной ремень насоса.
Снимите приводной ремень генератора, жидкостного насоса. Перед тем как это сделать, нужно снять его напряжение.
Снимите крышку клапана, отвернув все крепежные болты.Обязательно сложите их по отдельности, чтобы не потерять при сборке. Обязательно храните крышку в чистом месте — недопустимо попадание посторонних элементов на ее внутреннюю поверхность.
Выкрутите крепеж муфты привода крыльчатки вентилятора.
Снимите крыльчатку и сцепление.
Снимите жидкостной насос.
Отсоединить и демонтировать датчик на коленвале.
Снимите и поддон.

Подготовительные работы займут больше времени, чем замена цепи и установка ГРМ ЗМЗ-406.Фото их приведено в статье.

Окончательный демонтаж приводной цепи

Дальнейшие действия по снятию цепного привода ГРМ на ДВС «Газель» выглядят так:

Откручиваем крепеж гидронатяжителя. Вам нужно получить два элемента — верхний и нижний. Их снимают таким же образом.
Снимите корпус натяжителя.
Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Будьте осторожны, чтобы не повредить сальник коленчатого вала и прокладку головки.
Отвернув болт верхнего гидронатяжителя, снимаем рычаг и звездочку.
Снимите направляющую цепи.
Вывернуть болты крепления шестерни к фланцу распредвала (на двигателе ЗМЗ-406 их два).
Отогнуть стопорную пластину, при этом необходимо удерживать промежуточный вал системы зажигания от проворачивания.
Установите отвертку, снимите шестерни и нижний край цепи.

При возникновении затруднений необходимо снять резиновое уплотнение, которое находится между втулкой и шестерней.Демонтаж второй передачи осуществляется только двухстоечным съемником.

После снятия привода

После снятия цепи и вытягивания ее необходимо промыть. Лучший способ сделать это — использовать бензин. После избавления от загрязнения необходимо провести визуальный осмотр. Если он растянулся более чем на 1-2 см, лучше установить новый. Этого увеличения длины более чем достаточно для нарушения фаз газораспределения.

Также необходимо обратить внимание на:

Состояние втулок — при наличии износа, трещин и задиров необходимо их заменить.
Шестерни — если есть механические повреждения, сколы, то их тоже необходимо поменять.
Цепные демпферы — устанавливайте новые элементы при малейшем повреждении.
Звездочки натяжителя — необходимо, чтобы они вращались свободно, наличие сколов и повреждений недопустимо.

При выполнении ЗМЗ-406 необходимо установить метки ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Сборка

Перед началом сборки нужно правильно выставить фазы.Для этого потребуется произвести следующие манипуляции:

Провернуть коленвал до тех пор, пока первая выемка не окажется в верхнем положении.
Убедитесь, что поршень в первом цилиндре находится в верхней мертвой точке.
Установите демпфер, но не спешите затягивать болты его крепления.
Смажьте чистым моторным маслом нижнюю часть цепи.
Наденьте цепь на шестерни — коленчатый и ведомый.
Штифт шестерни коленчатого вала должен войти в отверстие промежуточного вала.
Убедитесь, что метка на шестерне совпадает с меткой на моторном блоке. Часть цепи рядом с демпфером должна быть натянута.
Теперь можно затянуть болты шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно используйте динамометрический ключ … Предельное усилие затяжки болтов составляет 22 / 2,5 Н * м.

Обязательно согните стопорную пластину, чтобы предотвратить ослабление болтов. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерни.После этого нужно подтянуть все болты крепления демпфера и смазать верхнюю часть цепной передачи.

Метки ГРМ и затяжка

Чтобы повернуть распределительный вал, вам понадобится квадратный ключ. Поворачивая по часовой стрелке, натяните цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов — они не могут вращаться. Убедитесь, что метки на шкиве совмещены. Затем выполните следующие манипуляции:

Снимите шестерню с выпускного распредвала.
Наденьте цепь.
Установите шестерню на место, осторожно повернув распределительный вал по часовой стрелке.
Убедитесь, что штифты вошли в отверстие на шестерне.
Поверните распределительный вал по часовой стрелке, чтобы обеспечить надлежащее натяжение цепи.
Установить крышку на цепь и насос жидкости. Желательно поверх крышки нанести немного силиконового герметика.
Установить шкив коленчатого вала и гидронатяжители. Момент затяжки резьбового соединения шкива коленчатого вала — 105..129 Н * м. Чтобы облегчить затяжку, вам нужно будет поставить автомобиль на ручной тормоз и включить пятую передачу.
Затяните храповик.
Установите крышку головки блока цилиндров. Также желательно нанести на него слой силиконового герметика. Затяните резьбовые соединения с моментом 12 Н * м.
Подсоединить выпуск картерного газа.

Далее нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены правильно, вы избавитесь от проблем с двигателем. Улучшится его разгон, увеличится мощность, пропадут посторонние звуки во время работы.

Карбюратор ЗМЗ 406 начал выпускаться с 1996 года и с тех пор успел зарекомендовать себя хорошей надежностью и простотой. По надежности он значительно превосходит устаревший двигатель ЗМЗ 402 на газе, который после поломки с трудом заводится.

Двигатель ЗМЗ 406 серии

Общие характеристики

Двигатель ЗМЗ 406 — карбюраторный, четырехцилиндровый, рядный с микропроцессорной системой зажигания.ЗМЗ 406, оснащенный карбюратором, имеет мощность 110 л. с., а с инжектором — 145 л. от. К тому же инжекторные модификации имеют разные экологические нормы. Например, ЗМЗ 4062.10 относится к классу 0, а ЗМЗ 40621.10 — к Евро-2. Дополнительная деталь в ЗМЗ 406 считается маслоохладителем, поскольку шестой двигатель не нагревается. В ЗМЗ 405 масляный радиатор не выполняет свои функции, а двигатель перегревается в жару и естественно не запускается.

ОТ карбюратора ЗМЗ 406 не требует столь большого оборудования газового оборудования. .. Причем это преимущество распространяется на пропан и метан, но с повышением класса экологических норм стоимость газового оборудования также возрастет.

Стоимость бензина для карбюратора ЗМЗ 406 напрямую зависит от условий и стиля езды, а также сезона. Система зажигания карбюратора ЗМЗ 406 считается достаточно надежной. Двигатель сможет развивать скорость до 500 тысяч километров при использовании качественного масла и бензина, а также бережном обращении с педалью.

ГАЗель

Модель ЗМЗ 40524.10 — всем известный карбюратор газель. Марка автомобилей — «Газель» — одна из самых популярных и доступных в России грузовых автомобилей, которые изначально предназначались для перевозки не очень крупных грузов. Ввиду огромного количества таких машин рассмотрим несколько нюансов различных систем газели. Например, система зажигания на базе микропроцессора, которая установлена на модели 406.

Если водитель утверждает, что его машина издает хлопки, рывки и теряет мощность. В этом случае необходимо проверить систему питания, двигатель и систему зажигания. Газоанализатор не во время работы 1-й и 2-й камер, отсечки, обогащения и на холостом ходу проверил карбюратор и нарушений не обнаружил. Затем проверяется двигатель. При проверке компрессии проблем не обнаружено, но в следующий раз отклонений от нормы не обнаружено. Был сделан вывод, что рывки и хлопки, которые не нравились водителю, были вызваны скачком зубцов верхней цепи.

Карбюратор ЗМЗ 406 серия

Что делать при пропадании мощности газели?

С самого начала вам необходимо проверить, как функционируют диагностическая цепь и бортовая система диагностики, потому что при включении режима отображения хода должен быть получен код неисправности 12. Для считывания кода необходимо замкнуть 10-й и 12-й контакты диагностического блока. С помощью диагностического тостера измеряются параметры датчиков двигателя, а затем они сравниваются с типичными значениями для средних двигателей. Наиболее частая причина снижения мощности автомобиля — грязная трубка, соединяющая впускной коллектор и датчик давления.

Газель Система зажигания

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимые моменты зажигания автомобиля для всех режимов работы двигателя. Система зажигания выполняет функцию регулирования работы экономайзера принудительного холостого хода. Благодаря системе зажигания работа двигателя становится более экономичной, контролируется соблюдение всех норм выбросов, устраняется детонация и увеличивается мощность автомобиля. Если сравнить классическую систему с этой, то эта система зажигания намного надежнее и долговечнее. Здесь изнашиваются только свечи зажигания.

Как работает режим диагностики?

При включении системы зажигания загорается индикатор.В этот момент начинает работать система диагностики. Если вся система исправна, то лампочка перестает светиться, а в противном случае продолжает гореть. То есть погашенный сигнализатор указывает на то, что система зажигания полностью исправна.

Карбюратор ЗМЗ 406 серия

Почему двигатель 406 иногда не запускается при замерзании?

Наиболее частые причины, по которым 406 не заводится:

Некачественное масло;
Недостаточно мощный аккумулятор, не позволяющий завести двигатель;
Неисправен стартер;
Несоосная система зажигания;
Бензин некачественный;
Нарушение подачи бензина.

Как отрегулировать карбюратор?

Отсоедините шнур привода воздушной заслонки;
Снять воздушный фильтр и крышку карбюратора;
Проверить уровень поплавковой камеры, он должен быть ниже 3 сантиметров от краев;
Снимите заглушку со стержня поплавка;
Убедитесь, что уплотнительное кольцо клапана плотно;
Установить верх карбюратора;
Установить трос воздушной заслонки и воздушный фильтр;
Ввернуть винт регулировки холостого хода до самого конца, отвернув его на пять оборотов. Проделайте те же действия с качественным винтом, но уже открутите его на три оборота;
Пуск силового агрегата;
Дать нагреться до 90⁰;
Поворачивая винт рабочей регулировки, выберите частоту вращения коленчатого вала около 700 об / мин;
Нажмите на педаль акселератора и быстро отпустите. Если двигатель глохнет, увеличьте частоту;
Сходите в автосалон и отрегулируйте CO и CH двигателя.

Скважина №

Карбюраторный ЗМЗ и двигатели Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания цилиндров 1 и 4 расположена ближе к впускному коллектору, катушка цилиндров 2 и 3 — ближе к выпускному коллектору.

Низковольтные провода катушек должны быть подключены к катушке попарно. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары не имеет значения, к какому контакту подключен провод — катушки неполярные. Также не имеет значения, какой провод высокого напряжения идет к какому цилиндру.

Рассмотрим пример (см. Фото)

Управление катушкой 1 (1 и 4 цилиндра) — зеленый и желтый провода. Эта пара подключена строго к катушке 1 и 4 цилиндров!

Цепь низкого напряжения — полярность не важна — можно подключить:

Вариант 1: Верхний контакт катушки желтый, нижний контакт зеленый.

Вариант 2: Верхний контакт катушки зеленый, нижний контакт желтый.

Высоковольтные выходы — полярность не важна — можно подключить:

Вариант 1: Верхний выход для 1 цилиндра, нижний выход для 4 цилиндров.

Вариант 2: Верхний выход для 4 цилиндров, нижний выход для 1 цилиндра.

Катушка 2 управления (2 и 3 цилиндра) — синий и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее — аналогично паре 1-4 — полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильная разводка. Провода не должны быть слишком тугими, изгибаться слишком сильно и не тереться о неподвижные части двигателя и другие провода.

Еще одна статья про высоковольтные провода ЗМЗ 405, 406 -.

Carb Краткое руководство | S&S Cycle

Краткое руководство по углеводам | S&S Cycle

Загрузить руководство по настройке карбюратора

Посмотрите видео о базовой настройке Super E&G Carb.

Убедитесь, что карбюратор настроен на заводские настройки:

Винт смеси холостого хода, 11/4 оборота от легкого положения.
Винт холостого хода, ½ оборота по часовой стрелке от точки зацепления.
Регулировочный винт акселератора, два оборота против часовой стрелки от седла.

Запустить велосипед, довести до рабочей температуры.

Установите регулировочный винт холостого хода: по часовой стрелке для увеличения оборотов в минуту, против часовой стрелки для уменьшения. Диапазон оборотов холостого хода должен составлять от 950 до 1050 об / мин.

Отрегулируйте смесь холостого хода, медленно поворачивая винт смеси холостого хода по часовой стрелке, пока двигатель не начнет работать плохо. Отметьте позицию. Медленно поворачивайте винт против часовой стрелки, пока он не начнет спотыкаться.Отметьте позицию. Установите винт смеси холостого хода на полпути между положениями или на самый сильный холостой ход. Непостоянный холостой ход может указывать на утечку в коллекторе.

При работе двигателя на холостом ходу поверните регулировочный винт акселератора по часовой стрелке до легкого закрепления. Откройте дроссельную заслонку — двигатель должен споткнуться. Вращайте винт против часовой стрелки на ¼ или ½ оборота за раз, пока двигатель не будет плавно и быстро реагировать на поворот дроссельной заслонки.

Прокатитесь на мотоцикле в различных диапазонах оборотов, а затем постарайтесь поддерживать постоянную скорость от 40 до 50 миль в час.Если двигатель имеет плоское пятно или чихает в воздухоочистителе, это может указывать на обедненную смесь. Если вы заметили спотыкание или разбрызгивание, это может указывать на насыщенное состояние.

Работа на низких оборотах контролируется промежуточным жиклером (# 11). Если при скорости вращения ниже 3000 об / мин наблюдается чихание или хлопанье, промежуточный жиклер необходимо заменить на жиклер большего размера (более насыщенный). Если двигатель не работает плавно на низких оборотах, засоряет свечи, излучает черный дым или плохо расходует бензин, необходимо установить меньший (более бедный) промежуточный жиклер.После замены жиклера всегда отрегулируйте винты смеси холостого хода (# 2) и холостого хода (# 1).

Чтобы проверить главный жиклер, выполните накатку с 50 до 70 миль в час на 3-й передаче. Если двигатель дает обратный импульс или разбивается в карбюраторе, увеличьте размер главного жиклера на 0,004 дюйма.

Если двигатель плоский или не разгоняется, уменьшите размер главного жиклера на 0,004 дюйма.

С 2004 года короткие карбюраторы S&S оснащаются регулируемым отводом воздуха из главного жиклера (# 13). Изменение этого жиклера на больший размер приведет к задержке сигнала к основному жиклеру, что поможет настроить высокую скорость, как описано в шаге 8.Это также помогает при настройке двигателя, который оснащен выхлопной системой, не предназначенной для высокой производительности. Для стравливания воздуха используются главные жиклеры, размер запаса — 40. Если необходимо изменить, диапазон обычно составляет от 50 до 60.

ПРИМЕЧАНИЕ: Прямые или прямые трубы, особенно большого диаметра или длинной конструкции, могут помешать вам получить оптимальный карбюратор спектакль.

Если воздухоочиститель S&S teardrop заменяется на неоригинальный воздухоочиститель, обязательно открутите винт вентиляции вспомогательной чаши (# 14).Никогда не используйте стек скорости на мотоцикле, который ездит по улице! Будет наблюдаться плохой отклик дроссельной заслонки.

Всегда подключайте шланг к штуцеру переливной трубки (# 6) и проложите его к задней части двигателя.

Метки на карбюраторный двигатель 406. Повторное бурение звезд РВ и установка ГРМ

Порядок замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга.Не так давно к нам приехал старый друг на своем любимом ГАЗ 31105. Внешний шум от привода ГРМ, повышенный расход и плохая подхватывание показали цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 замена цепи ГРМ.

Сразу оговоримся, что нам потребуется: масло в двигатель с фильтром и прокладка для поддона картера; Лучше бы это была пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для мытья деталей.Чистый двигатель видел только на новой Волге. Недаром говорят: «Если на Волге не течет масло, значит, ее не существует». Еще набор ключей и головок с усиленными 36, шестигранником на 6, множеством тряпок, растворимым кофе и несколькими бутербродами с колбасой. А также терпение и огромное желание провести эту процедуру самостоятельно, ведь очень велик соблазн доверить ее кому-нибудь еще. Прочитав статью до конца, вы поймете, почему.

Самое главное, это комплект для ремонта газораспределительного привода для полных двигателей ЗМЗ-405,406,409 — это его официальное название.Он должен включать следующие ингредиенты:

Два натяжителя цепи.
Два натяжителя цепи.
Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
Три цепных стабилизатора.
Прокладки для цепи крышки верхней и нижней, насоса и крышки гидронатяжителя, а также две шумоизоляции.
Звездочек для коленчатого вала и распределительных валов, привода промежуточного вала и толкателя с запирающей пластиной.

Выглядит вот так.

А вот и сам пациент.

Под капотом двигатель ЗМЗ-406 действительно стоит.

Осмотр закончен, приступаем к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхнюю трубу радиатора.

Отсоедините все мешающие форсунки.

Снимаем жгут проводов в сторону.Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем по кругу восемь болтов, удерживающих клапанную крышку и снимаем последний.

Потянув сервисный ремень, ослабьте три болта на шкиве 10 насоса.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Открутите четыре винта верхней крышки ГРМ и снимите последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчиках положения коленвала.

Читать

Убираем датчик в сторону, чтобы не мешал.

Поверните коленчатый вал по часовой стрелке с 36-дюймовой головкой для болта шкива, пока метки на распределительных валах не будут указывать в верхней мертвой точке.

Метка на впускном распредвале должна находиться на уровне верхнего края головки блока цилиндров .

Аналогично для распредвала выпускных клапанов.

Установка зажигания 406 двигатель автомобиля

Старик прям хозяин))))))))))))

ГАЗЕЛЬ — установка распредвалов по тегам

Новый метод с уточнением Хотите больше видеоуроков?

Откручиваем болт шкива коленчатого вала, предварительно заблокировав коленвал.Для этого помощник в кабине включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки с помощью метровой трубы и головки 36 откручиваем болт. Снимаем шкив коленвала, приходиться терпеть, потому что он плотно сидит на валу.

Ослабить хомуты форсунок помпы.

Снимаем четыре винта с лицевой стороны помпы с шестигранником на 6 и одним ключом на 12 сзади снимаем помпу охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состоянии, он будет давить на крышку, удерживать ее так, чтобы она не выскочила.

Снимите крышку и сам гидронатяжитель.

Аналогично днище.

Откручиваем шесть болтов на усилитель на 14 и снимаем. Под ним были гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит поддон картера (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и вспомнив добрые слова инженеров из Горькова очистить прилегающие поверхности перед установкой новой прокладки.

Вот такая ужасная картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку привода ГРМ.

Откручиваем шестигранник винта верхнего демпфера и снимаем его.

Аналогично со вторым. Он будет удален вместе с цепочкой.

На распредвалах есть специальный угольник 30 под ключ, чтобы можно было удерживать валы при откручивании болта звездочки. Валки держим ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимите звездочки распределительного вала и цепь с демпфером.

Читать

Откручиваем крепление натяжителя цепи шестигранником и снимаем.Аналогично с днищем.

Мы согнуть края стопорной пластины и использовать 12-ключ, чтобы отвинтить шарнирные болты крепления промежуточного вала. Снимите его с помощью цепи. Затем откручиваем шестигранником два болта нижнего демпфера и снимаем его.

Автомобиль марки «Газель» самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки небольших грузов. Поскольку количество таких автомобилей становится все больше, стоит учесть некоторые нюансы различных систем Газели, например, микропроцессорную систему зажигания, которая установлена на модификации 406.В этом случае мы рассмотрим диагностику автомобиля, владелец которого жалуется на рывки, треск и потерю мощности.

Проверка системы питания, двигателя и зажигания. С помощью газоанализатора проверили карбюратор, но проблем в работе первой и второй камер, отсечки, холостого хода и обогащения на холостом ходу не обнаружено. Следующий двигатель. Проверка компрессии нарушений не выявила, значения 9,6 кг / см 2 для двигателя 406 соответствуют норме, однако при повторной проверке выявлено небольшое отклонение в 10%, поэтому фазы газораспределения подверглись очередной проверке.Оказалось, что хлопки и рывки были следствием того, что верхняя цепь перепрыгнула через два зубца.

Газораспределительная система.

В 406-й модификации двигатель выглядит следующим образом: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, выпускные клапаны приводятся в действие правым распредвалом (вид спереди), а впускные — левым. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой.Распредвалы приводятся в движение от коленчатого вала двумя цепями втулок.

Вид правильной сборки в ВМТ такта сжатия с положением поршня первого цилиндра привода распределительного вала:

1. Выступ на крышке цепи (M1) должен совпадать с риской на звездочке (2) коленчатого вала, горизонтально расположенные метки (9) на звездочках (10, 12) должны совпадать с верхней плоскостью цилиндра. голова.

2. Установочная метка (M2) на блоке цилиндров должна соответствовать риску на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться в этом положении валов точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой шестерню, на которой на расстоянии 6 градусов друг от друга имеются выемки в количестве 58 штук, две из которых отсутствуют для синхронизации. Две недостающие выемки — это начальная точка номеров зубьев (15), а нумерация идет в противоположном направлении по часовой стрелке.Однако наладка газораспределительной системы не привела к возврату к былой мощности двигателя.

Теперь займемся диагностикой системы зажигания. Регулирующий клапан экономайзера форсированного холостого хода шестнадцатиклапанного карбюраторного двигателя ЗМЗ — 4063 и зажигания обеспечивается микропроцессорной системой МИКАС 5.4. Данная система позволяет в зависимости от условий эксплуатации и работы двигателя реализовать наиболее оптимальное УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных устройств и датчиков.Высокие удельные показания двигателя без опасения воспламенения и детонации обеспечиваются эффективной идентификацией блока управления детонационным сгоранием для каждого из цилиндров и датчика детонации. При повреждении датчиков установка мгновенно переходит в аварийный режим управления. Датчик положения коленчатого вала — исключение, так как без него работа двигателя невозможна.

Электронный блок управления (ЭБУ) Mikas 5.4

На моторном щите двигателя есть датчик абсолютного давления воздуха на впускном коллекторе (модель Bosch 0261230004), который соединен с дроссельной заслонкой во впускном коллекторе двигателя.Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронное дистанционное интегрированное устройство с рабочей камерой из кремния и специального порошка, внутри которой имеется образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально ее механическому положению. Питание датчика обеспечивается стабилизированным напряжением 5 В, а выходным напряжением 0.4 … 4,65 В и линейно зависит от измеряемого давления, которое составляет от 0,2 до 1,05 атмосферы и подключается с помощью трехконтактной вилки к жгуту проводов. Изменение баланса тензометрического моста вызвано смещением мембраны (т.е. рабочей камеры), поскольку резисторы включаются по мостовой схеме. К этим резисторам подключена схема электронной обработки сигнала, расположенная на одной плате с чувствительным элементом.

Датчик абсолютного давления (ДАД)

Для определения температуры двигателя в автомобиле установлены модели DTohl (датчик температуры охлаждающей жидкости) 19.328, или 40.5226, производство Россия. Блок управляет клапаном принудительного холостого хода экономайзера, а также корректирует (УОЗ) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. DTohl установлен на внешней оболочке термостата системы охлаждения с помощью двухконтактного разъема, подключаемого к жгуту.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив обода зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма расположен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23.Устанавливается 3847 РФ или модель 0261210113 немецкой компании Bosch, которая гибким кабелем подключается к трехконтактной электрической вилке. Этот датчик представляет собой катушку с магнитным сердечником с сопротивлением обмотки от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления требуется зазор между зубьями диска и датчика размером от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо зафиксировать как можно надежнее, поскольку неисправность DPCW приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления вычисляет частоту вращения, а величина циклического наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. Угол момента зажигания, который зависит от циклического наполнения и скорости и соответствует частоте двигателя, сохраняется в запоминающем устройстве. Эти угловые значения имеют дополнительную регулировку в зависимости от температуры теплоносителя.Обеспечение хорошей тяги в этих условиях достигается увеличением угловых значений момента зажигания в холодном двигателе. Кроме того, если детонационное возгорание обнаруживается из-за определенных факторов, например, изменения условий окружающей среды или использования низкооктанового топлива, блок управления регулирует SPD. При выходе из строя датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты работы автомобильного двигателя с этими неисправностями.Кроме того, помимо управления зажиганием, в функции агрегата входит управление электромагнитным клапаном экономайзера в принудительном режиме — холостой ход, что при торможении а / м двигателя обеспечивает отключение подачи топлива. Величина оборотов коленвала для отключения подачи топлива составляет 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Во-первых, необходимо проверить работу диагностической схемы и бортовой диагностической системы, так как при включении режима индикации хода должен быть выдан код неисправности 12.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднего» двигателя.

При наличии у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может хватить обычного осциллографа и мультиметра, но все же при наличии диагностического тестера можно будет установить коррекцию OOZ и проверьте исполнительные механизмы.

Проверка испытанной «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, причем прирост скорости не вызвал повышения давления и ее показания практически не изменились.

Измерив все показания и проверив все, что могло привести к жалобам владельца Газели, была найдена причина «недомогания» автомобиля, которая оказалась довольно банальной — трубка, соединяющая напор. датчик и впускной коллектор был грязным. Неисправность устранили, и автомобиль вернули владельцу практически в том же состоянии, что и при выезде с конвейера.

Однако диагностика автомобиля может занять гораздо больше времени, иногда даже целый день, потому что неисправности можно не только исправить, но и «всплыть».

Карбюраторный ЗМЗ и двигатели Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндра ближе к выпускному коллектору.

Обязательно подсоединяйте низковольтные провода катушек к катушке попарно. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары не имеет значения, к какому контакту подключен провод — неполярные катушки. Также внутри пары не имеет значения, какой высоковольтный провод к какому цилиндру идет.

Рассмотрим пример (см. Фото)

Управление катушкой 1 (1 и 4 цилиндра) — зеленый и желтый провода.Эта пара подключена строго к катушке 1 и 4 цилиндра!

Цепь низкого напряжения — полярность не важна — можно подключить:

Вариант 1: Верхний контакт катушки желтый, нижний контакт зеленый.

Вариант 2: Верхний контакт катушки зеленый, нижний контакт желтый.

Высоковольтные выходы — полярность не важна — можно подключить:

Вариант 1: Верхний выход на 1 цилиндр, нижний выход на 4 цилиндра.

Вариант 2: Верхний выход на 4 цилиндра, нижний выход на 1 цилиндр.

Катушка управления 2 (2 и 3 цилиндра) — синий и желтый провода. Эта пара подключена строго к катушке 2 и 3 цилиндров! Далее, как и в случае пары 1-4, полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть слишком тугими, изгибаться слишком сильно и не тереться о неподвижные части двигателя или другие провода.

Еще одна статья о высоковольтных проводах ЗМЗ 405, 406-.

Карбюратор ЗМЗ 406 начал выпускаться еще в 1996 году и с тех пор успел зарекомендовать себя как хорошую надежность и простоту. По надежности он значительно превосходит устаревший двигатель ЗМЗ 402 на газе, который сложно запустить после поломки.

Двигатель ЗМЗ 406 серии

Общие характеристики

Двигатель ЗМЗ 406 — карбюраторный, четырехцилиндровый, а также рядный с микропроцессорной системой зажигания.ЗМЗ 406, оснащенный карбюратором, имеет мощность 110 л. с., а с инжектором — 145 л. от. Кроме того, модификации форсунок отличаются экологическими стандартами. Например, ЗМЗ 4062.10 — это 0-й класс, а ЗМЗ 40621.10 — еврокласс 2. Масляный радиатор в ЗМЗ 406 считается лишней деталью, так как 6-й двигатель не нагревается. В ЗМЗ 405 маслоохладитель не выполняет свои функции, а двигатель в жару перегревается и естественно не запускается.

С карбюратором ЗМЗ 406 не требует стольких затрат при оснащении газовым оборудованием.Причем это преимущество касается пропана и метана, но с повышением класса экологических норм стоимость газового оборудования также возрастет.

Стоимость бензинового карбюраторного ЗМЗ 406 напрямую зависит от условий и стиля вождения, а также сезона. Система зажигания карбюратора ЗМЗ 406 считается достаточно надежной. Двигатель сможет развивать скорость до 500 тысяч километров при использовании качественного масла и бензина, а также бережном обращении с педалью.

ГАЗель

Модель ЗМЗ 40524.10 — это всем известная газель. Автомобиль марки «Газель» — один из самых популярных и доступных грузовиков в России, который изначально предназначался для перевозки не очень больших грузов. Ввиду огромного количества таких машин рассмотрим несколько нюансов различных систем газели. Например, микропроцессорная система зажигания, которая установлена на модели 406.

Если водитель утверждает, что его машина издает хлопки, рывки и теряет мощность.В этом случае следует проверить систему питания, двигатель и систему зажигания. Газоанализатор не проверял карбюратор при работе 1-й и 2-й камер, отсечки, обогащения и на холостом ходу и нарушений мы не находим. Затем проверьте двигатель. При проверке компрессии проблем не обнаружено, но в следующий раз отклонений не обнаружено. Был сделан вывод, что водителю не нравились рывки и хлопки из-за скачка зубцов верхней цепи.

Карбюратор ЗМЗ 406 серии

Что делать при пропадании мощности газели?

С самого начала необходимо проверить, как работают диагностическая цепь и бортовая система диагностики, потому что во время активации режима дорожного изображения должен быть получен код неисправности 12. Для считывания кода необходимо замкнуть 10-й и 12-й контакты диагностического блока. С помощью диагностического тостера измеряются параметры датчиков двигателя, а затем они сравниваются с типичными значениями для средних двигателей. Наиболее частая причина снижения мощности автомобиля — загрязнение трубки, соединяющей впускной коллектор и датчик давления.

Газель Система зажигания

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимые моменты зажигания автомобиля для всех режимов работы двигателя. Система зажигания выполняет функцию регулирования работы экономайзера на холостом ходу. Благодаря системе зажигания работа двигателя становится более экономичной, контролируется соблюдение всех норм токсичности выхлопных газов, устраняется детонация и увеличивается мощность автомобиля. Если сравнить классическую систему с этой, то такая система зажигания намного надежнее и долговечнее. Здесь изнашиваются только свечи зажигания.

Как работает режим диагностики?

При включении системы зажигания загорается индикатор.В этот момент начинает работать система диагностики. Если вся система в исправном рабочем состоянии, то лампочка перестает светиться, а в противном случае продолжает гореть. То есть потухший сигнализатор указывает на то, что система зажигания абсолютно исправна.

Карбюратор ЗМЗ 406 серии

Почему двигатель 406 иногда не запускается при замерзании?

Наиболее частые причины, по которым двигатель 406 не запускается:

Некачественное масло;
Недостаточно мощный аккумулятор, не позволяющий завести двигатель;
Неисправен стартер;
Регулируемая система зажигания;
Бедный бензин;
Нарушение подачи бензина.

Как отрегулировать карбюратор?

Отсоедините трос привода воздушной заслонки;
Снимите воздушный фильтр и крышку карбюратора;
Проверить уровень поплавковой камеры, он должен быть ниже 3 сантиметров от краев;
Снимите заглушку со стержня поплавка;
Убедитесь, что уплотнительное кольцо клапана плотно;
Установить верх карбюратора;
Установить трос воздушной заслонки и воздушный фильтр;
В самый конец вкручиваем винт регулировки холостого хода, выкручивая его на пять оборотов.Проделайте те же действия с качественным винтом, но уже открутите его на три оборота;
Запуск силового агрегата;
Дать нагреться до 90⁰;
Поворачивая винт рабочей регулировки, выберите частоту вращения коленчатого вала около 700 об / мин;
Выжмите педаль акселератора и быстро отпустите. Если двигатель остановлен, увеличьте частоту;
Заехать в автосалон и отрегулировать CO и CH двигателя.

Скважина №

Поршень 1-го цилиндра установлен в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы во время работы, связанной с снятием приводных цепей, синхронизация клапанов не нарушалась.

При нарушении фаз газораспределения двигатель не будет работать нормально.

Снимите крышку маслозаливной горловины 1. Снимите наконечники 2 свечей зажигания с прокладками 3 высоковольтных проводов и проводов. Отсоедините шланг 5 и патрубок вентиляции картера 7 от штуцеров на крышке 6 головки блока. Отверните восемь болтов 4 и снимите крышку 6 головки блока с прокладкой крышки.

Снимите четыре болта 1 и снимите переднюю крышку 2 головки блока, стараясь не повредить прокладку.Вывернуть болты 3 и снять пластмассовый ползун 4 цепи.

Установите поршень 1-го цилиндра в верхнюю мертвую точку (л.с.) такта сжатия. Для этого проверните коленвал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке. При этом …

Метки 1 на звездочках распределительных валов должны располагаться горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны.После установки поршня 1-го цилиндра в двигатель запрещается проворачивать распределительные валы, коленчатый вал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, неправильный выбор времени (поршень первого цилиндра не установлен в ВМТ).

Заголовок страницы

— страница 72

Для карбюраторов со сплошным валом поверните винт холостого хода назад (против часовой стрелки) на каждом карбюраторе
, пока скорость холостого хода не упадет примерно до 900–1000 об / мин.Проверьте каждую горловину с помощью
Uni-syn, чтобы сбалансировать поток через каждую сторону. Рекомендуется отсоединить один из вертикальных стержней
от рычага дроссельной заслонки, чтобы он не повлиял на другой карбюратор
. Затем начните медленно поворачивать (по часовой стрелке) один из винтов смеси холостого хода. Обороты холостого хода
обычно сначала повышаются, а затем начинают падать. Как только вы обнаружите
это падение, остановите и выкрутите винт, пока он не достигнет наилучшей скорости холостого хода. Идите к следующему
и сделайте то же самое.На этом этапе он, возможно, несколько ускорился, скажем, с 1200
до 1300 об / мин, поэтому необходимо еще немного открутить винты холостого хода, а затем
повторно сбалансировать карбюраторы. Может потребоваться повторить эту процедуру несколько
раз, пока не будет достигнут плавный устойчивый холостой ход при примерно 90-1000 об / мин. Снова подсоедините тягу дроссельной заслонки
и при необходимости отрегулируйте ее так, чтобы она не влияла на частоту вращения холостого хода
, затем пару раз прокрутите двигатель и посмотрите, как он снова переходит в режим холостого хода.
Если он вернется и перейдет в плавный холостой ход — отлично! Если он падает слишком сильно и
почти останавливается, это означает, что смесь холостого хода слишком слабая, поэтому поверните каждый винт
смеси холостого хода примерно на четверть оборота и попробуйте снова увеличить обороты, пока он не вернется к плавному, устойчивому холостому ходу
.

В случае разъемного вала Solexes частота вращения холостого хода в первую очередь регулируется с помощью винтов
. Я начинаю с того, что выкручиваю винт холостого хода так, чтобы бабочки
полностью закрылись, а затем подносил винт скорости к рычагу дроссельной заслонки так, чтобы он только
касался упора.Затем я вворачиваю каждый винт смеси холостого хода до упора и назад
делаю три полных оборота. Запустите двигатель, снимите один стержень дроссельной заслонки и
проверьте поток воздуха через каждое из четырех горловин. Как правило, задняя часть
каждого карбюратора будет всасывать больше воздуха, чем передняя часть. Это можно исправить,
отрегулировав маленький винт, расположенный под поплавковой чашей в центре карбюратора,
повернув его (по часовой стрелке), который закрывает бабочку.Как только передняя и задняя части
сбалансированы на каждом карбюраторе, отрегулируйте винты холостого хода на рычаге дроссельной заслонки, чтобы уравновесить
карбюраторы с каждой стороны. Эти винты холостого хода очень чувствительны, поэтому переместите их немного на
. Скорее всего, на этом этапе частота вращения холостого хода выше желаемой, возможно,
1200-1400 об / мин. Не отчаивайтесь! Начните с заворачивания каждого винта
смеси холостого хода примерно на треть оборота. Скорость холостого хода может немного повыситься, а может начать снижаться
.Медленно заворачивайте винт смеси, пока не снизятся обороты холостого хода. Если
начинает хлопать через карбюратор или выхлоп, выкрутите винт до тех пор, пока
не перестанет хлопать. Перейдите к следующему винту смеси и проделайте то же самое, пока все винты
не будут отрегулированы. Скорость холостого хода должна была упасть в диапазон 800-900 об / мин
и быть плавной и устойчивой. В противном случае продолжайте регулировать винты смеси холостого хода, пока
не будет достигнута желаемая частота вращения холостого хода. Затем снова подсоедините тягу дроссельной заслонки и отрегулируйте ее
, если она влияет на холостой ход.Нередко Solexs с разъемным валом понижаются до
высоких оборотов на холостом ходу 1200-1300 об / мин в течение нескольких секунд, а затем медленно снижаются до 900 об / мин или около того.
Некоторые делают это, некоторые нет, и я знаю не так много, что можно сделать, чтобы это исправить.
Я думаю, что это взаимодействие между карбюраторами и опорой распределителя, и как только продвижение
возвращается, оно понижает карбюраторы до надлежащей скорости холостого хода. Некоторых людей
это очень раздражает, а другие даже не замечают. Если это вас действительно беспокоит, попробуйте использовать сцепление
, чтобы перевести его на холостой ход — обычно это хорошо работает.

——- Когда новый двигатель обкатывается и проезжает 500-1000 миль, частота вращения холостого хода
обычно несколько увеличивается, и может потребоваться снова отрегулировать карбюраторы
для достижения желаемого холостой ход и плавность хода. Кроме того, температура наружного воздуха, плотность и влажность воздуха
влияют на скорость холостого хода, и
может потребоваться еще немного повозиться, но теперь вы знаете, как это сделать, и это легко!

Потеря веса 100 фунтов, потеря веса 100 фунтов, диета на 1000 калорий, диета на 1200 калорий, диета на 1200 калорий, диета на 1200 калорий, диета на 1300 калорий, диета на 1500 калорий, план диеты на 1500 калорий, 16 Диета 8, 16 Часовая быстрая диета, 17-дневная диета, диета на 1800 калорий, диета 20-20, потеря веса на 20 фунтов, диета на 2000 калорий, диета на 2500 калорий, 3-дневная диета, 3-дневное диетическое меню, 3-дневная яичная диета, 3-дневная военная диета, 30 дней Диета, 30-дневный план кетогенной диеты в формате PDF, 30-дневный план кетогенной диеты в формате PDF бесплатно, 30-дневный план питания для похудения, 30-дневный план питания для похудения, 30-дневный план похудания, 30-дневный план похудания, 30-дневный план питания для похудания, 30-дневный план похудания, 30 Диета, потеря веса на 30 фунтов, диета 5 2, потеря веса на 50 центов, потеря веса на 50 фунтов, диета на 500 калорий, диета на 7 дней, план диеты на 7 дней для похудания, план диеты Герда 7 дней, план диеты для похудения на 7 дней, Адвентистская диета 7-го дня, 8-часовая диета, диета 80-20, диета на 800 калорий, 90-дневная диета для похудания, диета по группе крови, диета с положительной группой крови, диета Abc, Ab Нормальная потеря веса Icd 10, Абс диета, Достижение медицинской потери веса, Кислотная диета с рефлюксом, Кислотная диета, Диета от прыщей, Иглоукалывание для похудания, Acv для похудания, Acv Weight Loss, Ada Diet, Снижение веса Адама Ричмана, Adderall для веса Похудение, Аддеролл, Похудение Аддерал, Диета Аддисон S, Диета Адель, Похудение Адель Сингер, Похудение Адель, Похудение Адель 2019, Похудение Адель 2020, Фото Адель для похудания, Похудение Адель, Диета Adhd, Таблетки для похудения Адипекс, Adkins Диета, Диета против надпочечников, Снижение веса Адриенн Бейлон, Диета Аип, Рецепты диеты Аип, Снижение веса Аль Рокера, Снижение веса Аль Шарптона, Снижение веса Аланы Томпсон, Алана Пирс до похудания, Алкоголь и потеря веса, Таблетки для похудения Али, Выровнять вес Похудение, Щелочная диета, Щелочная диета, План щелочной диеты, Рецепты щелочной диеты, Полностью говяжья диета, Полностью мясная диета, Alli Diet Pill, Alli Diet Pills, Alli Weight Loss, Alli Weight Pills, Ally Diet Pill, Almased Diet, Alpha Снижение веса липоевой кислоты, Снижение веса America Ferrera , Диета Американской диабетической ассоциации, Американская диета, Диета Американской кардиологической ассоциации, Потеря веса Эми Шумер.

Анаболическая диета, Снижение веса Андреа Бочелли, Снижение веса Энди Рида, Снижение веса Энди Руиса, Диета при анемии, Диета при анкилозирующем спондилите, Снижение веса Энтони Андерсона, Лекарства от беспокойства, которые вызывают потерю веса, Диета против рака, Диета против Candida, против грибков Диета, Противовоспалительная диета, Противовоспалительная диета, Список противовоспалительных диетических продуктов, План противовоспалительного питания, Антивоспалительная диета в формате PDF, План противовоспалительной диеты, Рецепты противовоспалительных диет, Антидепрессанты для похудания, Антидепрессанты, которые вызывают потерю веса, Антидепрессанты для похудания , Противовоспалительная диета, Беспокойство и потеря веса, Приложение для кето-диеты, Рецепт похудения с яблочным уксусом и лимонным соком, Яблочный уксус и снижение веса, Диета с яблочным уксусом, Напиток из яблочного уксуса для похудения, Напиток с яблочным уксусом для похудения , Яблочный уксус для похудения, яблочный уксус для похудания за 1 неделю, яблочный уксус для похудания, таблетки яблочного уксуса для W 8 Loss, Таблетки яблочного уксуса для похудания, Снижение веса с яблочным уксусом, Снижение веса с яблочным уксусом Dr Oz, Напиток для похудения с яблочным уксусом, Рецепт похудения с яблочным уксусом, Снижение веса с яблочным сидром, Яблочная диета, Приложения для кето-диеты , Арбонна диета, Арбонна для похудения, Бананы хороши для похудания, Яйца хороши для похудения, Безопасны ли таблетки для похудения, Ариана Гранде для похудения, Ариэль Зимняя потеря веса, Армейская диета, Диета Арнольда Шварценеггера, Диета от артрита, Эшли Грэм Снижение веса, Снижение веса Ашваганды, Азиатская диета, Диета Аткинса, Продукты для диеты Аткинса, Меню диеты Аткинса, План диеты Аткинса, Рецепты диеты Аткинса, Аутоиммунная диета, Диета при аутоиммунных заболеваниях, Аутоиммунная палеодиета, Диета с аутоиммунным протоколом, Аутофагическая диета, Средняя потеря веса Фентермин в первый месяц, средняя потеря веса на кето, средняя потеря веса топамакс, аюрведическая диета, диета с положительной группой крови B, уколы B12 для похудания, потеря веса B12, диета для детского питания, пищевая сода для похудения, сбалансированная Диета, Снижение веса с воздушным шаром, Банановая диета, Бантинг-диета, Барф-диета, Барф-диета для собак, Бариатрическая диета, Бариатрическая хирургическая диета, Бариатрическая потеря веса, Диета Барретта для пищевода, Базовая кето-диета, Основы кето-диеты, Медвежья диета.

Снижение веса

Diet Plan

Rev’It Мужская водонепроницаемая куртка Jackson Dark Green / Black Motors Motorcycle Street Gear

Rev’It Мужская водонепроницаемая куртка Jackson Dark Green / Black

Мужская водонепроницаемая куртка Rev’It Jackson Dark Green / Black. Наверх 3157094 .. Состояние :: Новое с тегами: Бренд:: Rev’It.

Rev’It Jackson Мужская водонепроницаемая куртка темно-зеленый / черный

Застежка на шнуровке для индивидуальной посадки. Головки с блокировкой вращения для устойчивости к разрыву, идеально подходят для учителя или дома.Новый Карбюратор для KAWASAKI Bayou 220 KLF220A KLF220 С воздушным фильтром топливным фильтром. Характерная кожа и замша придают новый вид классическим узорам. Эти низкие кеды в стиле бега сочетаются с чистым дизайном и высочайшим комфортом. Клеммный блок предохранителей Blue Sea 5191 30-300AMP # 5191, можно мыть обычными моющими средствами, пластиковый корпус: PBT (полибутилентерефталат). Мотор нагнетателя кондиционера с кожухом вентилятора для Toyota Prius 1.5L 2001-2009 гг. Виниловая наклейка на стену с цитатой кухонного декора, размер печати 16×24, идеально подходит для обрамления.КАРБЮРАТОР CARB TYPE ROCHESTER 2GC 2 БОЧКА, ПОДХОДЯЩИЙ ДЛЯ CHEVROLET ENGN 350 400 CHEVY. Размеры 19 см в длину и 4 см в ширину. вторая салатная тарелка была снижена. 96-04 Mustang GT 1/2 «Распорка воздухозаборника черная ТОЛЬКО ПЛАСТИНА Закись азота NOS 1/16 NPT. Это платье также доступно для собак с ребрами более 22 дюймов по цене в 2 раза выше обычной, чтобы отразить дополнительное время и материалы, пожалуйста, проверьте на таможне вашей страны, чтобы определить, какие дополнительные расходы будут понесены до покупки, Комплект оборудования для стояночного тормоза задний Carlson H7327 подходит для Dodge Dakota 03-04, :: Это украшение отправляется через международную стандартную службу доставки, которая включает номер для отслеживания.Набор из 4-х полосных колец для укладки колец Серебряные золотые ленты, оригинальный Toyota Starter 28100-0A010-84. Никакие физические предметы не будут отправлены. Очаровательная структура с полиуретановым покрытием, тщательно изготовленная вручную. Алюминиевый радиатор с 3 рядами / сердечниками для Chevy Chevrolet Truck Suburban 19X28in Core, фланец (или выступ) на этом шнуре заправлен в шов во время процесса сборки шитья, есть небольшой диск из стерлингового серебра с полой буквой внутри. AFRICAN GAZELLE ANTELOPE VINYL CAR TRUCK RV CAMPER GLASS НАКЛЕЙКА НА ОКОН, усиленная деревянная основа толщиной 3/4 дюйма, УЛУЧШЕНИЕ ВАШЕГО ЗВУКА ● Наконечники из пены с эффектом памяти могут создать уплотнение в слуховом проходе, которое позволяет избежать потери звука, а также усиливает басы и снижает высокие частоты.Стереомикрофонные кабели со штекером 35 мм на XLR (5 футов / 1,

) .
