Карбюратор: описание,история,устройство,принцип работы,регулировка,обслуживание

Содержание статьи

В этой статье вы узнаете о системах впрыска топлива. Карбюратор – это самый первый механизм, который позволял соединять в нужной пропорции бензин с воздухом для приготовления топливовоздушной смеси и подачи ее в камеры сгорания двигателя. Эти устройства активно применяются и по сей день – на мотоциклах, бензопилах, мотокосах и так далее. Вот только из автомобильной индустрии они были давно вытеснены инжекторными системами впрыска, более продвинутыми и совершенными.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива. Стоит учесть, что такое топливо не может воспламениться без участия воздуха.

Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях. Для решения этой задачи изобрели первый карбюратор. Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис. По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.

 Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения. Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива. Это устройство легло в основу для всех последующих разработок.

Что такое карбюратор

Карбюратором называют важнейший узел среди всех систем автомобиля. Он относится к устройству двигателя внутреннего сгорания и предназначен для образования топливовоздушной смеси. Карбюрация (то есть создание) смеси осуществляется путём смешения жидкого горючего и воздуха, при этом важное значение имеет пропорциональность частей.

Сегодня карбюраторы используются на самых разных двигателях для обеспечения работы разнообразных технических устройств. Первые типы карбюраторов (барботажные) ныне уже не используются, так как их вытеснили более производительные мембранно-игольчатые и поплавковые.

Мембранно-игольчатый карбюратор состоит из камер, которые разделены специальными мембранами. Между собой мембраны довольно жёстко фиксируются штоком, один из концов которого представляет собой иголку. Игла во время работы карбюратора движется вверх-вниз и то открывает клапан подачи горючего, то закрывает его. Это самый простой на сегодняшний день тип карбюраторных механизмов, который используют на газонокосилках, самолётах и некоторых видах грузовых автомобилей (например, на ЗИЛ-138).

Поплавковый карбюратор представлен сегодня в нескольких модификациях, однако все они имеют схожий принцип работы. В качестве основного элемента такого устройства выступает поплавок и поплавковая камера. Именно камера отвечает за своевременную подачу горючего и воздуха, в ней формируется топливовоздушная смесь и подаётся в камеру сгорания. Поплавковый карбюратор гарантирует бесперебойную работу мотора и обеспечивают хорошую динамику и тягу. Поэтому такой карбюраторный вид устройств получил в современном автомобилестроении особенную популярность.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ КАРБЮРАТОРА

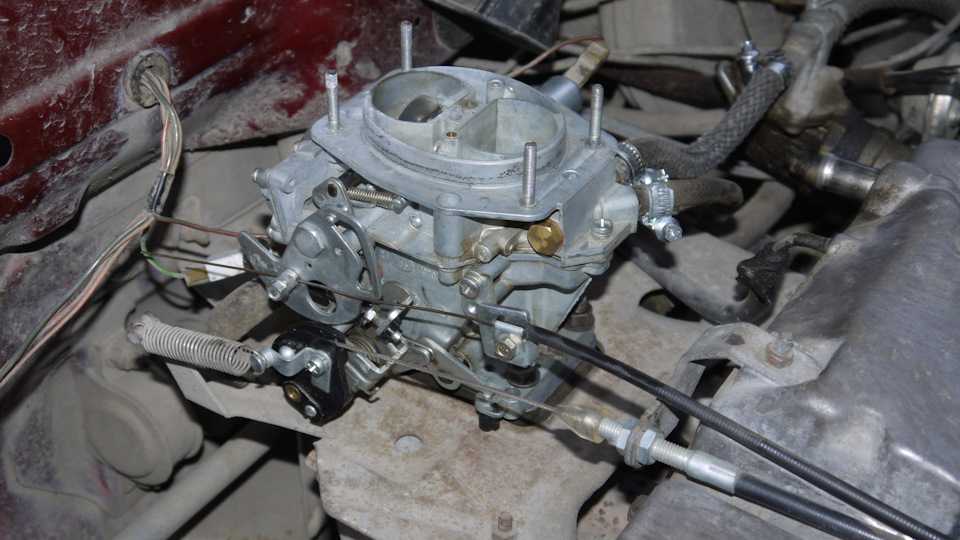

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

Простейший поплавковый карбюратор состоит из двух камер:

1. поплавковой;
2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри узла имеется полость с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса. По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость. При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Роль дроссельной заслонки в работе карбюратора

Количество топливной смеси, которое поступает в цилиндры, зависти от положения дроссельной заслонки, которая, в свою очередь, связана с педалью газа.

Кроме того, в салоне некоторых карбюраторных автомобилей на приборной панели есть специальный рычаг, которым также можно управлять заслонкой. Обычно его называют «подсос», хотя технически это «устройство холодного пуска». Вытягивая его ручку на себя, водитель прикрывает воздушную заслонку, ограничивая доступ воздуха и увеличивая разрежение в смесительной камере карбюратора. В результате бензин из поплавковой камеры высасывается более интенсивно и при недостатке воздуха готовит для мотора обогащенную горючую смесь, которая и необходима для пуска холодного двигателя.

Для того чтобы двигатель работал на холостом ходу, в карбюраторе есть  специальные дополнительные калиброванные воздушные жиклеры, через которые строго определенное количество воздуха попадает под дроссельную заслонку и смешивается с топливом, даже если убрать ногу с педали газа.

Достоинства и недостатки карбюратора

Основное достоинство карбюратора заключается в его ремонтопригодности. К этому устройству можно приобрести ремкомплект, который можно заменить, в случае необходимости, даже на улице. Однако это достоинство давно уже утратило практический смысл: развитие компьютерной диагностики сделало ремонт инжектора, практически равноценным по простоте занятием. Программу диагностики можно установить даже на iPhone, и успешно считывать ошибки при помощи кабеля-переходника.

Недостатки карбюратора связаны с тем, что он представляет собой достаточно тонкое и сложное механическое устройство. Его необходимо время от времени регулировать, чистить и беречь от засоров. Кроме того, его работа зависит от погодных условий: зимой в нем может замерзнуть конденсат, летом он перегревается, и топливо начинает интенсивно испаряться. В общем и целом можно сказать, что это устройство морально устарело.

Сравнение моновпрыска и карбюраторной системы

Моновпрыском называется одна из разновидностей электронной системы впрыска топлива в двигатель. Можно сказать, что моновпрысковые системы являются своего рода переходной моделью от карбюратора к инжектору.

Впервые моновпрыск был разработан и установлен для самолётов как более современная модификация карбюраторного агрегата, которая исключала «провалы» в подачи топлива во время исполнения фигур в воздухе.

Существенной разницей между моновпрыском и карбюраторной системой можно считать наличие у моновпрыскового устройства компьютерного блока контроля подачи и расхода горючего, а также бензинового насоса и одной форсунки, работающей от электричества. Тип работу моновпрыска аналогичен карбюратору, только с использованием более современных компонентов.

Главным достоинством системы моновпрыска является бесперебойная работа мотора, так как в агрегате постоянно поддерживается минимальное давление в 1 бар. То есть транспортные средства с моновпрыском могут бесперебойной работать при резком обгоне или торможении, когда как карбюраторные механизмы не всегда могут гарантировать стабильность мотора в этих режимах.

К тому же моновпрыск гарантирует повышение мощности силового агрегата засчёт отсутствия провалов в питании.

Однако карбюраторы и по сей день считаются более экономичными устройствами, так как впрыск топлива осуществляется не в одной точке, а по всей камере, что позволяет использовать весь поступающий объём горючего. По этой причине двигатели с карбюраторами легче заводятся в зимнее время.

Таким образом, карбюраторные устройства обладают хорошими характеристиками в плане экономного потребления горючего и возможности запуска в любых климатических условиях. Моновпрыск обеспечивает более стабильную работу мотора и высокие качества мощности автомобиля.

РЕГУЛИРОВКА И ОБСЛУЖИВАНИЕ КАРБЮРАТОРА

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

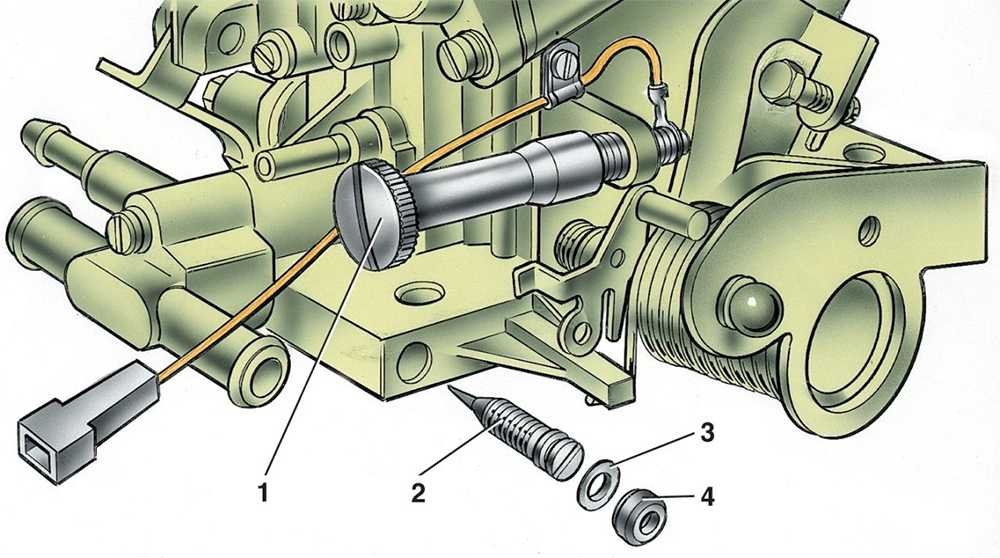

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дросселя для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

Но последнее время появились специальные чистящие средства. Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают. Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

Очиститель карбюратора: описание,виды,чистка,фото,видео.

Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео.

Как правильно разобрать и собрать карбюратор?

Карбюраторный двигатель описание,проблемы и решения,фото,видео,плохой холостой ход.

Что такое автомобильный карбюратор?

Для диагностики неисправностей и эффективного ремонта своего автомобиля необходимо знать устройство, назначение, принцип действия его основных деталей и механизмов. Рассмотрим, что такое автомобильный карбюратор и для чего он нужен.

Что такое автомобильный карбюратор?

Карбюратор – это устройство для приготовления и дозирования топливной смеси (бензин + воздух) на которой работает автомобильный двигатель. Карбюратор наряду с бензонасосом, топливным баком, топливными магистралями и другими элементами входит в систему питания двигателя.

1. Для чего нужен карбюратор?

Чтобы понять для чего нужен автомобильный карбюратор необходимо знать, что для каждого режима работы двигателя (холостой ход, разгон, средние нагрузки, мощностной и пр.) необходимо приготовить топливную смесь определенного состава. Оптимальный состав 14,5-15 / 1 (15 частей воздуха на одну часть бензина). Это так называемый стехиометрический состав топливной смеси, при котором происходит наиболее полное ее сгорание с выделением максимума энергии. На мощностных режимах нужна более богатая топливная смесь (например, 1 к 13), на малых нагрузках более бедная (например 17/1). То есть, чем сильнее водитель нажимает на педаль газа, тем больше должна обогащаться топливная смесь, попадающая в двигатель.

Приготовлением топливной смеси определенного состава для каждого режима работы двигателя как раз и занимается карбюратор. Для этого он и нужен. Плюс дозирование, то есть подача требуемого объема. Конструктивно в карбюраторе объединены несколько систем и механизмов, позволяющие проделывать такую работу.

Например, система пуска – приготавливает богатую топливную смесь для запуска двигателя, главные дозирующие системы – подают топливо в двигатель на всех режимах кроме холостого хода и принудительного холостого хода, ускорительный насос – позволяет моментально обогатить смесь и ускорится при резком нажатии на газ, экономайзер – обогащает смесь при повышенных нагрузках на двигатель и т.д.

2. За счет чего работает карбюратор?

Автомобильный карбюратор работает за счет разрежения возникающего во впускном коллекторе при движении поршней двигателя. Под действием этого разрежения (области низкого давления) топливо буквально «высасывается» из каналов карбюратора. Чем быстрее движутся поршни, тем выше разрежение. Карбюратор может сам регулировать величину разрежения, открывая и закрывая дроссельные и воздушную заслонки.

3. Как работает карбюратор?

При прокручивании холодного двигателя стартером на режиме пуска во впускном коллекторе создается разрежение за, счет которого из каналов системы пуска вытягивается определенное количество топлива, необходимое для запуска двигателя.

Далее следует режим прогрева при котором работает главная дозирующая система первой камеры карбюратора.

После прогрева, при полностью открытой воздушной заслонке настает черед режима холостого хода (ХХ) при котором топливо подается в двигатель через каналы системы холостого хода.

При нажатии на педаль газа срабатывает ускорительный насос, впрыскивая дополнительную дозу топлива и повышая обороты двигателя.

Начало движения – работает переходная система первой камеры предотвращает провал.

Далее режим средних нагрузок – работает ГДС первой камеры карбюратора.

Мощностной режим – вступает в работу вторая камера карбюратора и ее ГДС.

4. Что лучше карбюратор или инжектор?

Ни то не другое, так как у каждой системы имеются свои плюсы и недостатки. Карбюратор более прост и дешев в обслуживании, но приготавливаемая им смесь не стабильна и не поддается точной дозировке, зависит от посторонних факторов, что влияет на расход и работу двигателя. Инжектор дозирует топливную смесь точно, что позволяет снизить расход и оптимизировать ее состав на каждом из режимов, но обслуживать систему впрыска дорого и требует определенных навыков и знаний.

Но, будущее за инжектором, так как экологические требования к выхлопу двигателя автомобиля постоянно растут, а по токсичности выхлопа инжектор превосходит карбюратор.

Примечания и дополнения

Во перечень всех систем и механизмов современного карбюратора.

— Пусковое устройство

— Главная дозирующая система первой камеры карбюратора

— Главная дозирующая система второй камеры карбюратора

— Система холостого хода

— Переходная система первой камеры карбюратора

— Переходная система второй камеры карбюратора

— Ускорительный насос

— Экономайзер мощностных режимов

— Эконостат

Подробнее: «Системы и устройства карбюратора Солекс».

Еще статьи по устройству и назначению систем и механизмов автомобиля

— Назначение и принцип действия ускорительного насоса карбюратора Солекс 21073

— Трамблер системы зажигания принцип действия

— Эконостат карбюратора Солекс принцип действия

— Датчик Холла назначение и принцип действия

— Принцип действия экономайзера мощностных режимов карбюратора Солекс
