Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

• Р — розовый.
• Ф — фиолетовый.
• О — оранжевый.
• ЧБ — черно-белый.
• КБ — коричнево-белый.
• ЧГ — черно-голубой.
• К — коричневый.
• Ч — черный.
• Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

• Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
• Статор – неподвижная часть генератора, также имеет обмотку.
• Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
• Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
• Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
• Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
• Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
2. Отрицательный диод.
3. Дополнительный диод.
4. Положительный диод.
5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
6. Комбинация приборов.
7. Вольтметр.
8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
10. Реле зажигания.
11. Замок зажигания.
12. Аккумуляторная батарея.
13. Конденсатор.
14. Обмотка ротора.
15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

1. Аккумулятор 12В;
2. генератор 94.3701;
3. монтажный блок;
4. замок зажигания;
5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

1. Отсоединить аккумуляторную батарею.
2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
3. Отсоединяем колодку с проводами с разъема генератора.
4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
   подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Решил я поставить себе десяточный генератор ваз 2109. А зачем, спросят многие. Чтобы ответить на этот вопрос, достаточно сравнить характеристики генераторов:

Штатный 37.3701 – ток до 55А при 5000об/мин, передаточное отношение 1:2,04
От 2110 (94.3701) – ток до 80 А при 6000 об/мин, передаточное отношение 1:2,4

Т.е. десяточный генератор почти в полтора раза мощнее. Следовательно, при одинаковом токе нагрузки, надежность у него должна быть выше. Обороты на ХХ, а следовательно и выдаваемая мощность, тоже больше.

В принципе, у меня и штатный неплохо справлялся со своими обязанностями, но представте, едите вы вечером зимой – темно, холодно, идет снег – включен головной свет, габариты, обогрев заднего стекла, вентилятор печки, дворники, обогрев зеркал, подогрев сидений, ну и конечно музыка. А тут вы еще останавливаетесь на перекрестке, что бы повернуть, значит, плюс поворотники и стопы, да еще и двигатель работает на ХХ. Если не лень, можете сами посчитать столько всего потребляется а данный момент.

В общем решение принято, нужно делать.

Первым делом оцениваем возможность переделки. Верхний кронштейн генератора 94.3701 крепится 2 болтами, а нижний 3-мя, в отличии от 37.3701, где соответственно используются 1 и 2 болта. Следовательно, на блоке цилиндров должно быть два дополнительных отверстия, одно около верхнего кронштейна крепления генератора лада 2109, другое около нижнего. У меня было.

Затем прикупаем все необходимое:

Некоторые замечания:

Болты и гайки можно использовать любые подходящие, разницы ни какой, только нужно ставить шайбы. Хитрую деталь 12 (2112-1001294), мне обнаружить не удалось, поэтому я использовал десяточную резинометаллическую втулку со специальной шайбой. Устроена она, точно также, как и на генераторе 37.3701, только меньше размером и устанавливается не на генераторе, а на нижнем кронштейне:

Правда, втулку мне удалось найти только без резинки, поэтому я использовал резинку от родного генератора, предварительно обрезав ее по размеру. Затем выбил из нижнего кронштейна разрезную металическую втулку и на ее место поставил десяточную.
Ремень генератор от 8-ми клапанной десятки (от 16-ти клапанника длиннее)

Процедура замены:

Первым делом приподнимаем передок машины (так удобнее работать, но в принципе можно и не поднимать). Я для этого использовал 2 доски с подложенными под них кирпичами, на которые и загонял машину.
Затем снимаем защиту картера и правый подкрылок (если стоят).
Затем правый брызговик двигателя. Колесо я не снимал, просто вывернул вправо до упора.
Отключаем массу с аккумулятора.
Снимаем старый генератор ваз 2108, верхний и нижний кронштейны и шкив генератора лада 2108.
У меня отверстия в блоке под дополнительные болты крепления были все загажены, поэтому пришлось их почистить. Неплохо пройти их мечиком, первым номером. Я просто вкрутил несколоко раз подходящие болты, брызгая WD – шкой.
Установка нового генератора и шкива проблем не вызывает.
Перед установкой брызговика двигателя, неплохо проделать в нем отверстие под торцевую головку напротив болта шкива генератора и закрыть ее подходящей заглушкой. Иначе при замене ремня генератора или ГРМ придется снимать брызговик, а следовательно и защиту, так как теперь к болту шкива из-под капота не подобраться.
Подключаем к генератору ваз 21099 провода – силовой и возбуждения (перепутать не возможно), подключаем массу аккумулятора.
Запускаем двигатель и проверяем напряжение на аккумуляторе. У меня заработало все сразу.

Итоги:

Скорости конечно не прибавилось, зато теперь не так сильно падают обороты ХХ при включении мощных потребителей.
Может быть и нет большого смысла менять исправный родной генератор лада 2108, но если он умер и ремонту не подлежит (или не имеет смысла), думаю стоит задуматься.

Современному автовладельцу предоставлено много информации про установка генератора ваз 2110 на ваз 2109 — ждем вас к нам, переходите. Статьи, советов и рекомендаций по ремонту и обслуживанию автомобиля своими руками. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

Категория: Ремонт автомобиля видео

Смех в теме: Хитрые и коварные врачи спрашивают где болит, а потом давят туда.

Опубликовал Админ: по просьбе Вукола

Оценка автовладельца: Очень хорошая горячая линия. Великолепное реагирование на запрос. Ha этом все хорошее кончается. Если обращаешься c проблемой технической то отвечают не по теме и совершенно на другие вопросы. При этом сочувствуют o неудобствах.

Ремонт генератора ваз 2109 своими руками

Электрогенератор ваз 2109

Генератор вырабатывает электроэнергию и подзаряжает аккумуляторную батарею. Нарушение стабильной работы электрогенератора приводит к постепенной разрядке аккумулятора.
В результате поездка на автомобиле будет короткой – пока полностью не разрядится аккумулятор. Внезапная поломка  электрогенератора часто доставляет массу проблем владельцу машины.
Хотя на ваз 2109 ремонт генератора — очень простая процедура, с которой можно легко справиться своими силами. Выполнить ремонт своими руками под силу каждому, не нужны специальные инструменты либо профессиональные навыки.
Электрогенератор размещается под капотом авто и приводится в действие посредством приводного ремня. Причинами поломки являются такие распространенные неисправности: выработка (поломка) щеток, поломка диодного моста, реле зарядки, заклинивание подшипников вала.

Диагностика электрогенератора

Начнем с выявления причин поломки:

• Шумная работа электрогенератора  означает износ подшипников генератора
• Если напряжение на «выходе» пониженное – скорее всего износ щеток либо просто ослабло натяжение приводного ремня
• Повышение либо снижение электрического напряжения на «выходе» может означать неисправность диодного моста

Выполняем первичную диагностику неисправностей:

• Проверяем вольтметром, напряжение на контактах аккумуляторной батареи. Если генератор исправен, то на работающем двигателе напряжение на клеммах должно быть 13,8 — 14,5вольт
• Прислоняем ладонь к корпусу агрегата и выявляем вибрацию. Если износились подшипники вала — будет ощутима вибрация на корпусе, перепутать ее, с другой неисправностью практически невозможно
• Проверяем натяжение ремня: при выключенном моторе надавливаем на ремень пальцем, прогиб при этом не превышает 1 — 1,5сантиметра (если больше, то необходимо увеличить натяжение ремня)

Проверяем диодный мост при помощи контрольной лампы на 12 Вольт и аккумулятора:

Примечание : Проверяется выпрямительный блок (он же диодный мост) без снятия электрогенератора с машины. Для этого отсоединяем провода от аккумулятора, затем генератора, и снимаем колодку с регулятора напряжения.

• Чтобы проверить положительные диоды подсоединяем к «+» (плюс) аккумулятора контрольную лампочку, а второй контакт лампы к клемме «30» электрогенератора, а проводок, идущий от «-» (минуса) аккумулятора – любому болту крепления диодного моста. Если лампочка при этом горит, это означает замыкание в положительных диодах — блок требуется заменить
• Чтобы проверить отрицательные диоды подсоединяем к «+» аккумулятора контрольную лампочку а второй контакт лампы к любому болту крепления диодного моста, а проводок идущий от «-» аккумулятора подсоединяем к корпусу агрегата. Если лампочка при этом загорается, это значит замыкание в отрицательных диодах — блок надо заменить

Снимаем электрогенератор с машины

Перед снятием отключаем «массу» от аккумулятора, т.е. снимаем минусовую клемму.
Затем действуем по порядку:

• Прежде чем снимать электрогенератор целиком, во избежание лишней работы, начнем с реле зарядки, снимаем его с корпуса генератора, чтобы визуально определить выработку его щеток
• Реле зарядки расположено в задней части его корпуса, и прикреплено к агрегату двумя болтами
• Чтобы их открутить нам потребуется «крестовая» отвертка
• Осторожно откручивайте болты, чтобы не уронить, иначе они упадут за защиту корпуса, тогда достать их будет большой проблемой
•   Чтобы окончательно снять реле надо отсоединить провод, с контактом типа «мама»

Реле зарядки со щетками

Инструкция по проверке исправности реле — регулятора напряжения:

• Подсоединяем контрольную лампочку на «12»Вольт к щеткам (фото внизу)
• Подаем напряжение 12 Вольт: «+» идет на клемму реле, а «-» подключаем к“массе” щеткодержателя
• Контрольная лампочка должна засветиться

Подключаем контрольную лампочку контактами к щеткам, подаем 12Вольт

• Увеличиваем напряжение до 15–16Вольт – лампочка должна погаснуть
• В случае когда лампочка не погасла либо не загорается при 12Вольтах, требуется заменить реле со щеткодержателем
• Проверяем легкость передвижения щеток в держателе и выступание
• Когда щетки выступают менее чем на 5 миллиметров, необходимо заменить щетки, а проще целиком реле вместе со щеткодержателем
• Если на щетках обнаружили сколы либо трещины надо заменить регулятор

Теперь переходим к снятию электрогенератора:

• Отсоединяем провода – они, обычно, красного цвета, и разделены на две группы
• Первая состоит из двух проводов и крепится при помощи гайки к болтику, на задней крышке нашего агрегата
• Вторая состоит из единичного провода и подключается к клемме генератора, контактом «папа-мама», располагается тоже на задней крышке
• Чтобы отсоединить генератор от мотора, нам надо открутить один болт и пару гаек, в таком порядке:
• Откручиваем первую гайку, которая находится на планке натяжителя ремня генератора(располагается в верхней части электрогенератора)

Откручиваем гайку на планке натяжителя – верхняя стрелочка

• Затем сдвигаем электрогенератор, чтобы снять приводной ремень
• Откручиваем болт, которым крепится планка натяжителя к блоку цилиндров, и снимаем ее

Примечание: Генератор с ваз 2109, снимаем вместе с кронштейном, иначе очень трудно вынуть болт, крепящий агрегат к кронштейну будет мешать лонжерон кузова.

• Откручиваем болты, крепящие кронштейн

Откручиваем болты, крепящие кронштейн

Теперь, когда мы сняли генератор с двигателя, можно приступать к разборке и ремонту.

Необходимый инструмент

• Тиски
• Съемник для подшипников
• Набор ключей
• Набор отверток

Разбираем электрогенератор

Разборку выполняем в такой последовательности:

• Ключом на «19» ослабляем и откручиваем гайку  роторного вала, которая крепит крыльчатку
• Для этого зажимаем генератор в тиски, отверткой придерживаем крыльчатку от проворачивания, а ключом откручиваем гайку, в направлении против часовой стрелки

Отверткой удерживаем крыльчатку от проворачивания, а ключом откручиваем гайку

• Крыльчатка генератора на валу крепится шпилькой, сняв крыльчатку с вала надо вынуть эту самую шпильку, чтоб не потерять

Важно: Следует непременно запомнить, а лучше зарисовать расположение распорных гаек и шайб, когда их снимаете.
Каждый тип и вид генераторов имеет некоторые отличия по их взаимному расположению, не зависимо от того, как указано в книжках и инструкциях по ремонту авто. Сделайте это во избежание проблем впоследствии.

• Теперь переворачиваем генератор вверх задней крышкой, и ключом на «8» откручиваем четыре гайки
• Вытаскиваем четыре шпильки и снимаем лицевую часть корпуса

Откручиваем четыре гайки на задней крышке

• В лицевой крышке электрогенератора находится «передний» подшипник, он закреплен пластинами
• Откручиваем гайки, снимаем пластины
• Затем выбиваем подшипник из посадочного места
• Используем для этого деревянную дощечку либо оправку, совпадающую по размеру с диаметром подшипника
• Снимаем распорную втулку с вала ротора
• Вынимаем ротор генератора из задней крышки
• Отсоединяем выводы статорной обмотки от выпрямительного блока, отвернув гайки крепящие их
• Сняв гайки, извлекаем болтики, которые крепят выводы
• На болтиках находятся изолирующие колодки
• Теперь вынимаем из корпуса статорную обмотку

Отсоединяем выводы обмотки от крышки и вынимаем обмотку

Теперь нужно снять диодный мост, расположенный в крышке генератора, для этого:

• Откручиваем гайку, крепящую вывод «30″
• Рядом с выводом «30″ находится разъем со штекером
• Штекер извлекаем, предварительно отжимаем его фиксатор при помощи небольшой плоской отвертки
• Фиксатор отжимаем с внутренней стороны, после чего проталкиваем штекер внутрь, разъем при этом остается на крышке
• Извлекаем диодный мост из крышки

Откручиваем гайку вывода «30″, извлекаем штекер, достаем диодный мост

Теперь нам снова понадобятся тиски:

• Зажимаем роторный вал в тисках, чтобы «задний» подшипник был в верхней части
• Берем съемник для подшипников, надеваем его, как показано на рисунке и стягиваем подшипник с вала

Съемником стягиваем подшипник с вала

Вот мы и разобрали генератор ваз 2109, ремонт и замена деталей еще впереди:

• И того имеем пру подшипников – «передний» (самый маленький) и «задний» (побольше) — проверяем их маркировку и покупаем точно с такой же маркировкой

Важно : Как не раз показала практика, при покупке подшипников электрогенератора, необходимо снять старые, взять из с собой либо переписать маркировку, чтобы купить новые в магазине.
А советы продавцов типа: «все они одинаковые, взаимозаменяемые» либо «если Ваш электрогенератор старого образца, вам подойдут эти» — очень часто являются ошибочными. Чтобы сэкономить свое время и деньги, проще снять старые подшипники и подобрать аналогичные по их маркировке.

• Этот совет относится и к диодному мосту, который расположен в задней крышке генератора
• Если визуально на нем наблюдаются повреждения, либо окислился металл – не раздумывая, снимайте его (он прикручен четырьмя гайками к задней крышке с внутренней стороны) и покупайте новый

Проверяем детали на наличие дефектов:

• Осматриваем переднюю крышку генератора
• Если обнаружили трещины, (обратите особое внимание на места крепления), заменяем крышку
• Измеряем диаметр посадочного места для подшипника в передней крышке
• Если гнездо под подшипник деформировано либо диаметр его превышает 42миллиметра, заменяем крышку
• Осматриваем заднюю крышку нашего генератора
• Если она имеет повреждения, либо изношено (сломано) посадочное колечко под подшипник, заменяем крышку
• Осматриваем внутреннюю поверхность статора. На ней не должно быть царапин -следов от задевания якоря
• Если износ есть – необходимо заменить подшипники либо крышки электрогенератора

Проверяем статор:

• Проверяем, нет ли разрывов в статорной обмотке. Для этого включаем контрольную лампочку 12 Вольт с использованием аккумуляторной батареи
• Поочередно подсоединяем контрольную лампочку между выводами обмотки
• Во трех положениях лампочка должна гореть
• Когда лампочка не загорается, значит, произошел обрыв
• Заменяем статор либо обмотку
• Проверяем, на отсутствие замыкания обмоток якоря на корпус. Включаем для этого контрольную лампочку 12 Вольт от аккумулятора
• Подсоединяем лампу к выводу роторной обмотки, а проводок от батареи к корпусу статора
• Когда лампочка загорается, это значит, есть замыкание: тогда нужно заменить статор либо обмотку

Проверяем ротор:

• Осматриваем контактные кольца. При обнаружении задиров, царапин, рисок, следов износа и т.п., кольца нужно прошлифовать
• Когда повреждения колец не удалить шкуркой, протачиваем их на токарном станке, снимаем минимальный слой металла, затем шлифуем
• Проверяем омметром (тестером) сопротивление роторной обмотки, подключив прибор к контактным кольцам
• Когда тестер показывает “∞”, это значит, обрыв в обмотках — надо заменить ротор
• Проверяем контрольной лампочкой, на отсутствие замыкания обмотки якоря на корпус. Включаем контрольную лампу 12 Вольт от аккумулятора
• Один провод подсоединяем к корпусу якоря, второй поочередно к каждому кольцу
• Лампочка в обоих случаях не должна светиться
• Когда лампа загорается — обмотка замкнута: вам необходимо заменить якорь

Затраты при ремонте

Примерная цена деталей:

• Подшипники (комплект) – 150 руб
• Диодный мост – 200 руб
• Реле зарядки — 140 руб
• Съемник для подшипников – 100 руб
• Всего:  590 руб

Собираем электрогенератор

После диагностики и замены дефектных деталей переходим к сборке:

•  Устанавливаем задний подшипник. Выполняем это с помощью дощечки и молотка
• Наносим два-три сильных удара и наживаем подшипник на вал
• В случае, когда снимали диодный мост – прикручиваем его обратно, в заднюю крышку корпуса
• Надеваем заднюю крышку на якорь так, чтобы подшипник целиком «сел» в посадочное место в крышке, чтобы было легче, можно воспользоваться молотком, несильными ударами по крышке, «насадить» ее на вал
• Заменяем малый (он же передний) подшипник в передней крышке и закрепляем его в посадочном месте пластинами
• Достаем генератор из тисков и перед тем как надеть переднюю крышку, ставим распорное колечко на вал, между упорной выемкой и передним подшипником
• Надеваем переднюю крышку, затем затягиваем гайки шпилек «крест-накрест», так их затяжка будет равномерной
• Устанавливаем шпильку в выемку на валу якоря, после этого надеваем крыльчатку, и зажимаем гайкой
• Наш генератор собран, осталось установить на штатное место реле – регулятор зарядки со щетками
•  Не забудьте подключить к нему (этому реле) проводок от генератора

Устанавливаем генератор на место

Чтобы установить генератор на место, выполняем действия в обратном порядке:

• Прикручиваем к генератору кронштейн крепления
• Прикручиваем кронштейн с электрогенератором на место, гайку не зажимаем до упора
• Прикрепляем саморезами защиту  от пыли
• Одеваем приводной ремень обратно на шкив генератора
• Затем устанавливаем планку натяжителя
• Натягиваем ремень, чтобы прогиб составлял 1 – 1,5 сантиметра и в то же время зажимаем гайку на планке натяжителя
• Теперь можно зажать гайку на кронштейне генератора до упора

Все, мы установили на ваз 2109 генератор, ремонт окончен. Убедитесь обязательно, что клеммы сняты с аккумулятора, затем подключаем все провода обратно к генератору.

Важно: Запомните что проводов три: парные прикрепляем при помощи гайки к шпильке, которая есть на задней крышке, штекер типа «папа» вставляется в разъем «мама».

Теперь надеваем клеммы на аккумулятор и заводим двигатель автомобиля. Генератор подает напряжение, необходимое для полноценной работы автомобиля.
Для уверенности проверьте вольтметром выдаваемое генератором напряжение. Дополнительно вы можете посмотреть наше видео по этой теме, либо набрать в поиске: ваз 2109 ремонт генератор видео.

его устройство и принцип действия

На автомобиле ВАЗ-2109 генератор выполнен по классической схеме. Он обеспечивает самое главное в системе электроснабжения – позволяет всем потребителям работать в нормальном режиме, а также заряжает аккумуляторную батарею. При эксплуатации автомобиля нужно следить за работой генератора. И не стоит дожидаться, когда начнет гореть лампа на приборной панели, лучше проводить диагностику и обслуживание своевременно. У каждого элемента свой ресурс, поэтому окажется полезным записывать в блокноте, когда и какой узел был заменен.

Принцип работы генератора

Состоит генератор ВАЗ-2109 из якоря, двух крышек, статора, шкива с вентилятором. Это основные элементы корпуса. На статоре и роторе имеются обмотки. Первая состоит из трех частей, так как необходимо получить на выходе трехфазное напряжение. Причина для этого одна – такая схема позволяет избавиться от пульсаций, следовательно, эффективность устройства оказывается выше. Но это накладывает и некоторые требования, о которых будет рассказано ниже.

Принцип работы основан на том, что внутри статорной обмотки происходит движение ротора. На нем имеется катушка, которая питается от бортовой сети автомобиля. Следовательно, вокруг ротора образуется постоянное магнитное поле, которое еще и движется. А это главные условия для работы генераторной установки. Единственное, что следует обеспечивать для нормального функционирования – это стабилизацию напряжения на обмотке ротора генератора.

Диодный мост

Состоит он из полупроводниковых высокоамперных диодов, которые позволяют совершить преобразование переменного трехфазного напряжения в постоянное. В итоге на выходе выпрямительного блока находится постоянное напряжение, величина которого равна 12 Вольт. Диодный мост генератора ВАЗ-2109 состоит из шести полупроводниковых элементов. Для улучшения функционирования системы электроснабжения необходимо при проведении ремонта производить подбор полупроводников по току.

Устанавливаются диоды на пластине, которая заливается эпоксидной смолой. Если решите самостоятельно проводить ремонт, то обязательно делайте качественную изоляцию, чтобы выводы не касались корпуса генератора. Охлаждение происходит благодаря тому, что корпус выполнен из алюминия, а этот металл прекрасно отдает тепло. Кроме того, генератор обдувается потоком воздуха, который создается крыльчаткой, расположенной на передней части ротора. За счет этого диодный мост генератора ВАЗ-2109 и способен снижать свою температуру при работе двигателя.

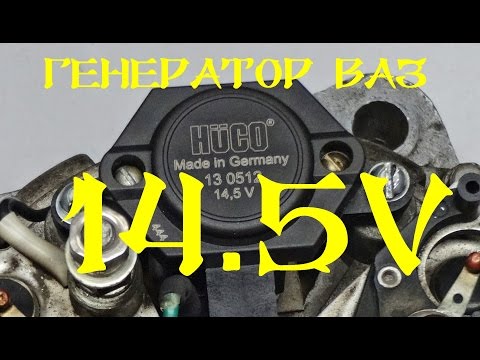

Регулятор напряжения

Это, пожалуй, самый важный элемент в системе генератора на девятках. С его помощью производится стабилизация напряжения питания обмотки ротора. Все дело в том, что величина напряжения на выходе напрямую зависит от того, сколько будет подано на обмотку возбуждения. Если избавиться от регулятора, то напряжение будет колебаться в широком диапазоне – от 10 и до 30 Вольт, в зависимости от оборотов двигателя. Помните ведь, чем больше скорость магнитного поля, либо его напряженность, тем выше напряжение на выходе генератора.

На автомобилях девятой серии регулятор напряжения выполнен в едином блоке с щеточным узлом. Это вполне разумно, так как получается все компактно. Именно с его помощью производится питание роторной обмотки. Стоит отметить, что цепь питания обмотки возбуждения содержит еще и лампу накаливания, которая устанавливается в приборной панели. Она сигнализирует о неполадках генератора – например, о том, что напряжение на выходе недостаточное, либо произошел выход из строя регулятора напряжения, щеточного узла.

Обмотки ротора и статора

Сначала стоит поговорить о том, что представляет собой статорная обмотка. Именно с нее снимается напряжение для питания бортовой сети автомобиля и зарядки аккумулятора. На автомобиле ВАЗ-2109 генератор очень похож на асинхронный двигатель переменного тока. Впрочем, если внести небольшие изменения в конструкцию, то генератор можно использовать и в качестве электропривода. Три обмотки на роторе, у каждой есть начало и конец. Концы соединяются в общей точке. Такое подключение называют «звезда».

Что касается роторной обмотки, то она намного проще. Никаких лишних отводов нет, внавал намотан медный провод на роторе. Концы обмотки соединены с контактами, которые расположены на задней части ротора. Особое внимание, конечно, уделяется магнитопроводу, за счет которого и происходит образование поля вокруг катушки. При вращении магнитное поле индуцирует в статорных обмотках некоторый потенциал. Собственно, на этом и основана вся работа генератора. Но есть много более мелких нюансов, о которых говорить можно сколь угодно долго.

Подшипники генератора

Как говорилось в самом начале, на автомобиле ВАЗ-2109 генератор состоит из двух крышек. В каждой установлены подшипники. Они необходимы для того, чтобы провести центровку ротора. Также они обеспечивают более легкое его вращение. Следовательно, во много раз снижается трение, ресурс генератора увеличивается. Ремонту эти подшипники не подлежат, в случае выхода из строя необходима замена.

Для этого требуется снимать обе крышки: при помощи подходящей насадки (или старым подшипником) выбиваете его из посадочного места. Новый запрессовываете и собираете генератор. Корпус подшипника закрытый, в нем имеется смазка. Дополнительно не нужно наносить литол или другую смазку на него. Чаще всего выходит из строя тот подшипник, который установлен в передней крышке. Причина – он подвержен высоким нагрузкам, ведь с его стороны находится ремень привода.

Замена ремня привода

У различных автомобилей наблюдаются отличия, не исключение и генератор ВАЗ-2109. Инжектор если в системе топливоподачи установлен, то ремень используется широкий с зубьями. Он чем-то похож на тот, который применен в системе газораспределения. На карбюраторных же двигателях используется клиновидный ремень. Он уже, но эффективность все равно остается на высоком уровне. Но требования к ремню, как в первом, так и во втором случаях, одинаковы. Для замены ремня привода вам потребуется небольшая монтировка и ключ на 17. С его помощью вы ослабляете гайку, установленную в верхней части генератора.

Затем, используя монтировку, нужно придвинуть корпус генератора к блоку двигателя. Таким образом вы сможете ослабить натяжение ремня. Теперь можно без труда снять его. Новый устанавливается на место, после чего медленно отодвигаете корпус генератора от двигателя при помощи монтировки. Контролируйте натяжение, ведь от этого зависит срок службы генератора ВАЗ-2109. Ремень должен провисать при определенной нагрузке в верхней части.

Проверка работоспособности генератора

Первым признаком того, что на автомобиле ВАЗ-2109 генератор начал работать неправильно, является горящая лампа на приборной панели. На ней изображен красный аккумулятор. Следовательно, нет зарядки батареи. Первым делом проверьте исправность регулятора напряжения, а также состояние проводов, которые подходят к нему. Проверить регулятор можно, если использовать автомобильный зарядчик и пару пальчиковых батареек. Сначала на него подается 12 Вольт, при этом лампа, подключенная к щеткам, должна гореть.

При подаче напряжения выше 14 Вольт лампа гореть не должна. Если же она воспламеняется в обоих случаях либо не горит вообще, то имеет место неисправность регулятора. Для проверки напряжения, которое вырабатывается на выходе генератора, воспользуйтесь тестером. Запустите двигатель и включите ближний свет фар. Напряжение на клеммах аккумулятора должно быть около 12,5-13,8 Вольт. Если оно меньше, то посмотрите, хорошо ли натянут ремень. Если все нормально, то ищите неисправность глубже – в диодном выпрямителе.

Замена генератора

Для проведения замены вам потребуется два накидных ключа на 17, по одному на 13 и 10. Сначала отключите аккумулятор, затем отсоедините все провода, идущие к генератору. После этого выкрутите верхнюю гайку полностью. Внизу генератор крепится при помощи одного длинного болта. Удерживаете его от проворачивания одним ключом, вторым выкручиваете гайку. После этого может быть свободно снят генератор ВАЗ-2109. Карбюратор или инжектор в основе системы питания находятся — совершенно не играет роли. Новый генератор устанавливается в порядке, обратном снятию.

Выводы

Только лишь зная основные узлы и принципы их работы, можно выполнить ремонт генератора. Но в некоторых случаях он оказывается невозможным. Например, при разрушении корпуса устройства. В этом случае намного эффективнее окажется полная замена генератора ВАЗ-2109, нежели восстановление старого. Что касается всех остальных элементов, то они могут быть заменены, причем не всегда требуется разборка устройства.

Подключение генератора ваз 2108. Подключаем и ремонтируем генератор на «Восьмерке» своими силами

Устанавливается генератор ВАЗ-2108 в передней части моторного отсека, приводится в движение гибким клиновидным ремнем. Необходим для питания бортовой сети автомобиля и зарядки аккумуляторной батареи. Нуждается агрегат в своевременном обслуживании — если не производить ремонт, он перестанет питать сеть, вызовет массу неприятностей.

Первые признаки того, что не работает генератор — это заметное уменьшение яркости освещения и падение напряжения. Но самое главное — загорается лампа на приборной панели. Изучите конструкцию генератора восьмерки, чтобы самостоятельно производить его обслуживание и ремонт.

Для чего необходим генератор?

Он нужен для питания бортовой сети при запущенном двигателе. На остановленном вся сеть питается от аккумуляторной батареи. Если вы самостоятельно проводили замену генератора ВАЗ-2108 или любого другого автомобиля, то видели, что у него имеется один силовой вывод. К нему подключено несколько проводов:

1. Самый толстый соединяет генератор с плюсовой клеммой аккумуляторной батареи. Именно по этому проводу происходит зарядка АКБ. Обратите внимание на то, что предохранителей на нем нет. Поэтому при любых манипуляциях с генератором необходимо обесточить бортовую сеть.
2. Тонкий короткий провод, идущий к регулятору напряжения — необходим для питания обмотки возбуждения.
3. Редко, но бывает, что к этому выводу генератора подключается дополнительное оборудование.

На автомобилях используется довольно старая, но зарекомендовавшая себя конструкция генератора ВАЗ-2108. Карбюратор применяется в системе впрыска топлива. На инжекторных автомобилях от силового вывода генератора запитаны топливные форсунки и катушки зажигания. Все остальные потребители берут питание от плюсового вывода аккумуляторной батареи.

Конструкция генератора

Можно выделить несколько составных частей, из которых состоят генераторы, используемые в автомобилях:

1. Ротор — на нем находится обмотка возбуждения.
2. Статор — неподвижная часть, состоит из магнитопровода (изготовлен из трансформаторной стали) и силовой обмотки.
3. Передняя и задняя крышки — в них устанавливаются подшипники, необходимые для свободного вращения ротора.
4. Подковообразный блок выпрямителя — состоит из шести полупроводниковых диодов.
5. Щеточный узел в одном корпусе с регулятором напряжения.
6. Конденсатор — позволяет избавиться от переменной составляющей вырабатываемого тока.
7. Контактные кольца — с их помощью передается ток к обмотке возбуждения ротора.

Чтобы привести в движение ротор, используется клиновый ремень генератора ВАЗ-2108. Он надевается на шкивы коленчатого вала и генератора.

Особенность работы генератора

Обязательное условие функционирования любой генераторной установки — это наличие магнитного поля. Причем оно не обычное должно быть, а подвижное. В первый год изучения физики в школе рассматриваются магнитные поля, как они возникают и их особенности.

Если поднести к рамке из какого-нибудь проводника постоянный магнит, то никаких изменений не произойдет. Но если принудительно вращать рамку или магнит, то на краях проводника появится разность потенциалов. Именно этот принцип заложен в генераторах переменного тока.

Работа автомобильного генератора

Но в генераторе нет магнита, его функции выполняет обмотка возбуждения. Кратко можно описать состояния так:

1. При остановленном моторе и выключенном зажигании все системы автомобиля обесточены, на обмотку возбуждения не подается напряжение.
2. Когда вы включаете зажигание, происходит подача постоянного напряжения на регулятор.
3. Регулятор напряжения позволяет стабилизировать значение на одном уровне.
4. Далее ток передается через щетки и контактные кольца на роторную обмотку.
5. Возникает магнитное поле, но оно неподвижное, поэтому на силовом выводе не вырабатывается напряжение. Но оно есть, так как этот вывод электрически соединен с плюсовой клеммой АКБ.
6. Как только вы начинаете вращать коленчатый вал стартером (или даже путем толкания автомобиля), ротор генератора вращается и вырабатывается ток.

После запуска двигателя основную нагрузку по питанию потребителей электроэнергии берет на себя генератор, аккумулятор в это время заряжается.

Снятие генератор на «восьмерке»

Чтобы демонтировать агрегат для проведения замены или ремонта, вам потребуется наличие ключей на «17» и монтажной лопатки. Обязательно перед началом проведения работ обильно обработайте все резьбовые соединения, чтобы облегчить демонтаж. Процедура выглядит следующим образом:

1. Отключите минусовую клемму от аккумуляторной батареи.
2. Выкрутите верхнюю гайку крепления корпуса генератора к кронштейну.
3. Выкрутите гайку на нижнем болте крепления.
4. Сдвиньте корпус генератора к блоку двигателя и снимите ремень.
5. Выкрутите гайку с силового контакта и отведите в сторону провода.
6. Извлеките нижний болт крепления.

После всех этих манипуляций можно полностью демонтировать агрегат. Сделать это можно как снизу, если не установлена на автомобиле защита, так и сверху.

Модификации генераторов

На более новые автомобили ВАЗ-2109, 21099, 2110, устанавливались модификации генераторов с обозначением 94.3701. У них мощность намного выше, нежели у тех, которые использовались на восьмерках. Но размеры генератора ВАЗ-2108 такие же, как и у более современных, устанавливаемых на десятках. Поэтому они взаимозаменяемы, но имеют различные характеристики. Вот отличия:

1. Сила тока у 94.3701 составляет 80 А, что на 25 А выше, нежели у восьмерочного агрегата.
2. Диапазон регулировки напряжения на генераторе 94.3701 больше.
3. Выше передаточное соотношение между ротором генератора и коленвалом двигателя.

Установка нового агрегата целесообразна, если используется аккумулятор большей емкости, а в системе потребителей электроэнергии очень много таких, которые имеют большую мощность. И если использовать стандартные электрические машины, аккумулятор будет разряжаться, ему не хватит тока.

Разборка генератора восьмерки

Чтобы провести полный ремонт, вам потребуется разобрать весь агрегат. Для этого:

1. Отсоедините провод питания регулятора напряжения и выкрутите два болта крепления его корпуса к задней крышке.
2. Головкой на «10» выкрутите все гайки, которыми крепится задняя крышка.
3. Аккуратно надавите на болты, чтобы их немного вынуть из передней крышки. Этим вы застопорите ротор — шляпки болтов упрутся в крыльчатку.
4. Выкрутите гайку, которой крепится шкив и крыльчатка к ротору.
5. Снимите шкив, старайтесь не потерять шпонку.
6. Извлеките болты.
7. Разъедините все части, используя плоскую отвертку.

Вот и все, теперь все составные части разложены, но потребуется еще провести несколько манипуляций для полной разборки — выпрямительный блок все еще соединен с обмотками статора. Но если вам нужно только заменить подшипники генератора ВАЗ-2108, снимать все остальное нет необходимости.

Замена подшипников

Поломка эта происходит очень часто, появляется жуткий свист со стороны генератора, скрежет. Причина появления посторонних звуков одна — чрезмерный износ из-за превышения допустимого ресурса или из-за сильной натяжки ремня. Чтобы заменить подшипники, необходимо:

1. На передней крышке выкрутить болты крепления планки.
2. Используя оправку, выбить подшипник из посадочного места.
3. Протереть металл, чтобы на нем не осталось следов металла или грязи.
4. Нанести небольшое количество смазки на новый подшипник.
5. Аккуратно при помощи оправки запрессов
