устройство, принцип работы, типы, преимущества и недостатки

В объявлениях о продаже автомобиля можно встретить немало предложений неновых, но вполне приличных машин в нормальном состоянии. Как говорится, «ездить и ездить». Но вот незадача – на выбранной машине установлен карбюратор. Довольно старое по своему типу устройство, которое отпугивает современных автолюбителей, особенно молодых людей, своей сложностью, возможным отсутствием ремонтных запчастей и возможными поломками. Покупать ли автомобиль с карбюратором, или найти более современную конструкцию с инжекторной топливной системой – принять решение можно только после того, как разберешься в нюансах работы и конструкции этого устройства.

Содержание

1. Что такое карбюратор и для чего он нужен?
2. Устройство карбюратора
3. Принцип работы карбюратора
4. Типы карбюраторов
5. Преимущества и недостатки карбюраторов
6. Основные неисправности карбюраторов и их причины
7. Заключение

Что такое карбюратор и для чего он нужен?

Чтобы двигатель внутреннего сгорания работал в оптимальном режиме, необходимо смешать топливо и воздух в определенной пропорции и подать эту смесь в камеру сгорания. Параметры смеси могут меняться в зависимости от режима работы ДВС, потребление топлива – тоже, а значит, необходимо устройство, которое в автоматическом режиме будет всё это делать.

Карбюратор – устройство для смешивания воздуха с топливом. В результате его работы в нужный момент в камеру сгорания двигателя поступает смешанный с воздухом распыленный бензин, готовый к воспламенению. Несмотря на то, что карбюратор один на несколько цилиндров, смесь через впускной коллектор всегда попадает в нужное место благодаря слаженной системе работы всех элементов ДВС.

Устройство карбюратора

До сегодняшних дней к нам добрались в основном поплавковые модели – самые последние и максимально усовершенствованные. Так что на большинстве автомобилей можно встретить именно их.

Устройство поплавкового карбюратора: 1 — регулировочный винт пускового устройства; 2 — штифт рычага 24, входящий в паз рычага 3; 3 — рычаг управления воздушной заслонкой; 4 — винт крепления тяги привода воздушной заслонки; 5 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 6 — рычаг дроссельной заслонки первой камеры; 7 — ось дроссельной заслонки первой камеры; 8 — рычаг привода дроссельной заслонки второй камеры; 9 — регулировочный винт количества смеси холостого хода; 10 — ось дроссельной заслонки второй камеры; 11 — рычаг дроссельной заслонки второй камеры; 12 — патрубок отсоса картерных газов в задроссельное пространство карбюратора; 13 — дроссельная заслонка второй камеры; 14 — выходные отверстия переходной системы второй камеры; 15 — корпус дроссельных заслонок; 16 — распылитель главной дозирующей системы второй камеры; 17 — малый диффузор; 18 — корпус топливного жиклера переходной системы второй камеры; 19 — распылитель ускорительного насоса; 20 — патрубок подачи топлива в карбюратор; 21 — распылитель эконостата; 22 — воздушная заслонка; 23 — шток пускового устройства; 24 — рычаг воздушной заслонки; 25 — крышка пускового устройства; 26 — штифт рычага 24, действующий от штока 23 пускового устройства; 27 — ось воздушной заслонки; 28 — крышка карбюратора; 29 — трубка с топливным жиклером эконостата; 30 — топливный фильтр; 31 — игольчатый клапан; 32 — эмульсионная трубка второй камеры; 33 — поплавок; 34 — главный топливный жиклер второй камеры; 35 — перепускной жиклер ускорительного насоса; 36 — рычаг привода дроссельных заслонок; 37 — рычаг привода ускорительного насоса; 38 — диафрагма ускорительного насоса; 39 — регулировочный винт качества (состава) смеси холостого хода; 40 — патрубок забора разрежения вакуумного регулятора опережения зажигания. 41 — корпус карбюраторов. 42 — электромагнитный запорный клапан; 43 — регулировочный винт добавочного воздуха заводской подрегулировки системы холостого хода; 44 — диафрагма пускового устройства.

Поплавковый карбюратор состоит из множества элементов.

1. Поплавковая камера, которая отвечает за поддержание определенного уровня топлива.
2. Поплавок с запорной иглой, предназначенный для автоматического дозирования уровня топлива в поплавковой камере.
3. Смесительная камера, в которой происходит основное смешивание распыленного (мелкодисперсного) топлива и воздуха
4. Диффузор – суженный участок, проходя через который воздушный поток ускоряет свое движение.
5. Распылитель с жиклером, соединяющий поплавковую и смесительную камеры, через который проходит топливо прямо к диффузору.
6. Дроссельная заслонка – регулирует поток смеси, поступающий в цилиндры.
7. Воздушная заслонка – регулирует поток воздуха, поступающий в карбюратор. Благодаря ей можно сделать смесь «бедной», нормальной или «обогащенной». Схема зависимости мощности от количества воздуха в топливной смеси

   Из схемы видно, что нормальная смесь — это когда воздуха в примерно в 15 раз больше чем топлива. При таких условиях будет полное сгорание бензина и максимальная мощность.

8. Система холостого хода – подает топливо в обход смесительной камеры, когда дроссельная заслонка полностью закрыта. По специальным каналам бензин и воздух проходят в задроссельное пространство.
9. Экономайзеры и эконостаты – устройства для дополнительной подачи топлива, когда двигатель работает на максимальных нагрузках. При этом экономайзеры имеют принудительное управление, а эконостаты работают от разрежения воздуха.
10. Подсос топлива – система принудительного обогащения топливной смеси. Потянув за рычаг, водитель приоткрывал дроссельную заслонку, в результате чего воздух интенсивней проходил через смесительную камеру и забирал большее количество топлива. Получается обогащенная смесь, удобная для запуска холодного двигателя.

Принцип работы карбюратора

Посмотрев видео, ниже, Вы наглядно увидите устройство и принцип работы карбюратора на разных режимах работы. Видео хоть и старенькое, но актуальное по сей день. Не поленитесь и досмотрите до конца, если хотите полностью разобраться в теме.

Ну а ниже подытожим — работа всех поплавковых карбюраторов осуществляется по типичной схеме.

1. В поплавковую камеру через топливную магистраль из бака закачивается бензин на нужный уровень, который регулируется и поддерживается поплавком и запорной иглой.
2. Распылитель, находящийся в нижней части поплавковой камеры, с помощью жиклера передает строго дозированную порцию топлива в смесительную камеру. Одновременно поток топлива распыляется для лучшего перемешивания с воздухом и сгорания.
3. Топливо из распылителя рассеивается над диффузором, который предназначен для создания быстрого потока воздуха и лучшего его смешивания с уже распыленным бензином.
4. Смесь топлива и воздуха поступает к дроссельной заслонке, которая напрямую связана с педалью газа. Чем больше топлива нужно двигателю, тем больше открыта заслонка и тем активней работает карбюратор.
5. Из карбюратора топливно-воздушная смесь проходит через впускной коллектор к тому цилиндру, в котором в данный момент опускается поршень с одновременным открытием впускного клапана.
6. Поршень работает как насос, втягивая уже приготовленную в карбюраторе смесь.

Несмотря на довольно простой принцип работы, хорошо настроенный карбюратор обеспечивает отличную отдачу мощности двигателем, неплохую экономию топлива и надежность системы.

Типы карбюраторов

Предшественниками уже рассмотренного поплавкового карбюратора были мембранно-игольчатый и барботажный. Это уже устаревшие конструкции, которые сегодня и не встретишь на машинах повседневного использования (а вот на «олдкарах» эти редкости еще есть).

Мембранно-игольчатый карбюратор состоит из нескольких камер, разделенных мембранами. Мембраны опираются на пружины заданной жесткости и соединены между собой штоком. Мембранные камеры имеют выход в камеру смешивания, а также соединены с каналом подачи топлива. Движение штока приводило в действие мембраны камер, заставляя их качать топливо в полость смешивания. Да, система несколько громоздкая и медленно реагирующая на изменение режима работы двигателя, но при этом надежная до такой степени, что устанавливалась на авиационные двигатели.

Схема мембранно-игольчатого карбюратора

Барботажный карбюратор – первая конструкция и первая попытка создать подобное устройство. Представлял собой глухую крышку, которая накрывала бензобак на некотором расстоянии от топлива. К крышке подводились два патрубка: один входной для воздуха, второй к двигателю. Воздух, проходя под крышкой, насыщался парами бензина и в таком виде направлялся в камеру сгорания. Это первое устройство, которое рассчитано на работу с испарениями топлива.

Схема барботажного карбюратора: 1 — трубопровод; 2 — отверстие в поплавковой камере; 3 — диффузор; 4 — распылитель; 5 — дроссельная заслонка; 6 — смесительная камера; 7 — жиклер; 8 — поплавковая камера; 9 — поплавок; 10 — игольчатый клапан.

Классификация других типов карбюраторов зависит от особенностей конструкции. По сечению распылителя различают устройства с постоянным разрежением (модели производства Японии с высочайшими эксплуатационными характеристиками), с постоянным сечением распылителя (карбюраторы производства СССР и РФ) и с золотниковым дросселированием (горизонтальные карбюраторы, предназначенные в основном для мототехники).

По направлению движения готовой смеси различают конструкции с горизонтальным и вертикальным потоком (из последних самой эффективной оказалась система с нисходящим потоком).

Поплавковые карбюраторы могут иметь одну или несколько смесительных камер. Однокамерные устройства были в ходу до 1960-х годов, пока развитие двигателей не потребовало увеличения пропускной способности карбюратора.

Создание многокамерных карбюраторов с несколькими дроссельными заслонками позволило решить эту проблему. Появились разновидности: карбюраторы с одновременным открытием двух дроссельных заслонок, от каждой из которых питались определенные цилиндры, и карбюраторы с последовательным открытием двух заслонок, которые подключались на весь двигатель и работали в соответствии с его режимом.

По мере того, как росла мощность двигателей, развивались и карбюраторы. Появились трех- и четырехкамерные виды, на автомобиль устанавливалось несколько карбюраторов, настраивались различные варианты приготовления топливной смеси (например, в одной камере делалась переобогащенная смесь, в двух других – обедненная).

Про ужасы вечного ремонта карбюратора не слышал только глухой. А что на самом деле? Какие же плюсы у этого устройства и есть ли смысл вообще с ним иметь дело? Как ни странно прозвучит это в наш технологичный век, но карбюратор имеет несколько серьезных преимуществ.

1. Простота конструкции. Нет, речь не о том, что это очень уж простой механизм. Но по сравнению с электронной начинкой сегодняшних автомобилей, карбюратор на порядок проще для ремонта, обслуживания и даже эксплуатации. В большинстве карбюраторов нет никакой электроники, только механические устройства, а значит, человек с «прямыми руками» может и сам заниматься его ремонтом и обслуживанием. Об этом хорошо помнит «старая гвардия» — наши родители, привыкшие копаться в своих «ненаглядных» Жигулях и Запорожцах.
2. Ремонтопригодность. Всё, что ломается в карбюраторе, можно починить без «лишней крови». Необходимые запчасти можно купить (есть производители, до сих пор выпускающие ремкомплекты. А почему бы и нет?).
3. При работе с некачественным топливом карбюратор оказывается гораздо живучей и стабильней, чем инжектор. И вообще, он не слишком требователен к чистоте, а если и засоряется, то подлежит простой чистке в домашних («гаражных») условиях.
4. Небольшое количество воды, попавшее в карбюратор, не причинит ему вреда, в отличие от инжектора. Правда, со временем он потребует чистки и калибровки.
5. И, наконец, карбюратор не требует подключения к электросети, датчикам, процессору и прочим «радостям» цивилизации. Он работает исключительно от энергии всасываемого двигателем воздуха, а значит, был оптимальным вариантом для установки на старые автомобили, где вообще не было электроники.

Но есть и недостатки иза которых карбюраторные автомобили в конце концов сошли с мировой арены автомобилестроения.

1. Технологии требовали систему подачи топлива с гибкой подстройкой, а не с постоянными параметрами, чтобы минимизировать потребление топлива (которое раньше никто особо не считал). Поэтому на смену карбюратору пришла инжекторная система, которая до сих пор развивается и совершенствуется.
2. Второй значительный минус – зависимость карбюратора от погодных условий. В холодное время года внутри собирается конденсат, мешающий работе, в зимний период есть риск обледенения внутренней части. При этом летняя жара тоже не дает ему работать стабильно из-за активного испарения – начинаются сбои в подаче смеси.
3. Ну и третий недостаток — это значительно ниже экологические показатели, по сравнению с инжектором. В современной борьбе за экологию карбюраторные автомобили просто не выдерживают никакой критики, так как вредные выбросы у них значительно выше.

Основные неисправности карбюраторов и их причины

Неисправности в карбюраторе отражаются на режиме работы двигателя, и именно по нему можно определить, что с системой подачи топлива не всё нормально.

1. Тяжело запускается непрогретый двигатель – скорей всего, проблемы в регулировке дроссельной заслонки. Необходимо отрегулировать привод заслонки, чтобы при вытянутом подсосе она полностью закрывалась, либо отрегулировать пусковые зазоры.
2. Непрогретый двигатель заводится и сразу глохнет при полностью вытянутом подсосе – проблема опять-таки в приводе дроссельной заслонки. Либо неправильно отрегулированы зазоры, либо не работает телескопическая тяга и заслонка не открывается.
3. Прогретый двигатель сложно запускается – не отрегулирован уровень топлива в поплавковой камере, вышел из строя поплавковый механизм или клапанная игла, в результате чего уровень топлива выше нормы.
4. Неустойчивая работа двигателя на холостых оборотах – причин может быть несколько, и основная это регулировка системы холостого хода. Другие причины – не работает привод эконостата холостого хода или не срабатывает запорный клапан, засорились жиклеры, идет подсос воздуха, ненормально работает поплавок в поплавковой камере
5. При открытии дроссельной заслонки нет прироста мощности – слишком обогащенная или обедненная смесь из-за негерметичной фиксации распылителя ускорительного насоса.
6. Низкая динамика разгона – недостаток топлива из-за обедненной смеси или отключения вторичной камеры.

Заключение

Несмотря на свою несколько громоздкую конструкцию, карбюраторы верой и правдой служат владельцам старых автомобилей. И, возможно, ремонт и чистка, которую автолюбители делают самостоятельно, обходится в разы дешевле, чем промывка форсунок, к которой вынуждены прибегать владельцы инжекторных автомобилей.

Покупать ли машину, если на ней установлен карбюратор? Если судить по схеме работы, он далеко не самое слабое звено в автомобиле, и может долгое время вообще не тревожить никакими поломками. Так что карбюраторы, хоть и устарели, но всё еще готовы послужить тем, кто ценит простоту и надежность.

Карбюраторный двигатель: описание,характеристики,фото,видео,принцип работы

Nevada 1976Карбюраторный двигатель: описание,характеристики,фото,видео,принцип работы 0 Comment

Содержание статьи

Карбюраторный двигатель — один из типов двигателя внутреннего сгорания с внешним смесеобразованием.

В карбюраторном двигателе топливно-воздушная смесь, поступающая по впускному коллектору в цилиндры двигателя, приготавливается в специальном приборе — карбюраторе. Также карбюраторные двигатели разделяются на двигатели без наддува или атмосферные, у которых впуск воздуха или горючей смеси осуществляется за счет разряжения в цилиндре при всасывающем ходе поршня; двигатели с наддувом, у которых впуск воздуха или горючей смеси в рабочий цилиндр происходит под давлением, создаваемым турбокомпрессором, с целью увеличения заряда воздуха и получения повышенной мощности и КПД двигателя;

В качестве топлива для карбюраторного двигателя в разное время применялись спирт, керосин, лигроин, бензин. Наибольшее распространение получили бензиновые карбюраторные двигатели.

Карбюратор — устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания бензина и воздуха, создания горючей смеси и регулирования её расхода. В настоящее время карбюраторные системы подачи топлива вытесняются инжекторными.

Простейший карбюратор состоит из четырёх основных элементов: поплавковой камеры (10) с поплавком (3), жиклёра (9) с распылителем (7), диффузора (6) и дроссельной заслонки (5).

Топливо по трубке (1) поступает из бака в поплавковую камеру (10). В поплавковой камере плавает пустотелый, обычно латунный поплавок (3), на который опирается запорная игла (2). Когда уровень топлива в поплавковой камере достигнет необходимой высоты, поплавок всплывёт настолько, что заставит запорную иглу перекрыть трубку (1), прекращая подачу топлива в поплавковую камеру. По мере расходования топлива его уровень в поплавковой камере понижается, поплавок опускается, и запорная игла снова открывает подачу топлива, таким образом в поплавковой камере поддерживается постоянный уровень топлива, что очень важно для правильной дозировки подачи топлива.

Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, вытекающего из распылителя (7), зависит при прочих равных условиях от размеров и формы жиклёра.

При движении поршня в такте впуска давление в цилиндре снижается. При этом наружный воздух засасывается в цилиндр через карбюратор и впускной трубопровод, проходя через воздушную трубу (8) карбюратора, в которой находится диффузор (6). В самой узкой части диффузора помещается конец распылителя. В сужающейся части диффузора скорость потока воздуха увеличивается, а давление воздуха уменьшается.

Благодаря отверстию (4) в поплавковой камере поддерживается атмосферное давление, в результате под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, раздробляется струями воздуха, распыляется, частично испаряется и, перемешиваясь с воздухом, образует горючую смесь. Как правило, вместо одного диффузора используется двойной или даже тройной диффузор. Дополнительные диффузоры расположены концентрически в главном диффузоре и имеют небольшие размеры. Через них проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное приготовление горючей смеси.

Количество горючей смеси, поступающей в цилиндры двигателя, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), которая обычно приводится в движение педалью акселератора (или ручным приводом у мотоциклов и некоторых автомобилей).

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним:

• Первый такт — впуск; клапан впуска отворяется и в цилиндр доставляется новая смесь от системы питания.
• Второй такт — сжатие; поршень сдавливает горючую смесь в камере сгорания. Все клапаны прикрыты.
• Третий такт — расширение; происходит возгорание сдавленной горючей смеси от свечи зажигания. Смесь сжигается достаточно быстро при неизменном объеме, который соответствует объему самой камеры сжатия. Это основная характерность работы карбюраторного двигателя. При перегорании формируются газы, которые двигают поршень книзу и передают движение коленвалу.
• Четвертый такт — впрыск; коленвал вращается и выбрасывает из цилиндра отработанные газы через приоткрытый клапан выпуска.

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Искра поджигает рабочую смесь до того, как в цилиндре образуется высокое давление. В четвертом такте клапан выпускает отработанные испарения, чем очищает цилиндр еще до подхода поршня. Однако выход газов не прекращается даже после подхода поршня. Затем происходит запуск новой порции рабочей смеси, которая опять проходит в цилиндр.

Отсюда следует, что в работе между первым и четвертым тактом единовременно открываются клапаны впуска и выпуска, то есть происходит перекрытие клапанов. За момент перекрытия цилиндр очищается и в нем происходит разрежение, которое помогает выгоднее заполнить цилиндр горючей смесью при первом такте.

В таком двигателе происходит наружное образование рабочей смеси с ее сжатием и вынужденным поджиганием. На сегодняшний день как топливо чаще используется бензин, но они могут отлично выполнять свою работу и на газу.

Также популярны дизельные двигатели, где поджигание происходит от сжатия, их принцип работы зависит от нагревания газа при сжатии. Когда сжатие повышается, температура также поднимается. В это время в камеру сгорания через форсунку происходит впрыск топлива, которое поджигается и от полученных газов поршень передвигается. Сгорание топлива происходит после начала движения поршня.

Регулировки

Карбюратор — устройство, имеющее минимум регулировок, но требующее исправной работы узлов и механизмов. Работоспособность карбюратора и его техническое состояние существенно влияют на работу двигателя. Нарушение регулировки карбюратора приводит к ухудшению экономичности, приёмистости двигателя, а также к увеличению токсичности отработавших газов.

Доступные регулировки самого карбюратора:

1. «Винт количества» — обороты в режиме холостого хода
2. «Винт качества» — обогащённость топливо воздушной смеси (и, как следствие, содержание токсичного угарного газа в выхлопных газах) в режиме холостого хода.

В процессе эксплуатации необходимо проверять и восстанавливать работоспособность следующих узлов:

1. работа клапана (герметичность) экономайзера и системы холостого хода
2. работа ускорительного насоса (задержка срабатывания, количество и время впрыска топлива, направленность топливного распылителя)
3. плавность работы, свободный ход, возвращение пружиной и необходимый уровень приоткрытия закрытой ДЗ
4. работу системы холодного запуска (закрытие воздушной, и приоткрытие дросельной и воздушной заслонок)
5. работу устройства открытия второй ДЗ (если имеется)
6. работу поплавкового механизма (уровень топлива в поплавковой камере, герметичность запорного клапана, отсутствие дефектов поплавка, и т. д.)
7. работу эмульсионных колодцев и распылителей, пропускная способность жиклёров
8. отсутствие неучтённых подсосов воздуха

Так же на работу карбюратора оказывают своё влияние:

1. механизмы управления карбюратором
2. устройство подачи воздуха (воздушный фильтр, система подогрева воздуха в холодное время года)
3. система подачи топлива (бензонасос, бензофильтры, заборник, топливные магистрали, вентиляция бака)
4. система вентиляции картера двигателя
5. сливная трубка избытка топлива, впускного коллектора
6. герметичность впускного тракта после карбюратора
7. негерметичность/неисправность клапанного механизма
8. качество и состав топлива

Характеристики

Работа двигателя определяется его мощностью, действенным давлением, крутящим моментом, скоростью и частотой вращения коленчатого вала и потребление топлива.

Мощность карбюраторного двигателя, а также его крутящий момент подчиняются скорости вращения коленвала и высоты давления.

Скоростная характеристика карбюраторного двигателя устанавливается наивысшей мощностью, которую реально получить от давления при разной частоте вращения коленвала.

При небольшой скорости движения коленчатого вала давление в цилиндрах невысокое и мощность двигателя, соответственно, тоже небольшая. При ускорении вращения коленвала и давление поднимается, так как горючая смесь сгорает быстрее.

Потребление топлива увеличивается при небольшой частоте вращения коленчатого вала, так как процесс сгорания проходит медленнее, теплоотдача большая, а при увеличении частоты вращения механические и тепловые затраты увеличиваются.

Скоростная характеристика дизельного двигателя определяется при недвижимой рейке топливного насоса, который дает высокую подачу топлива на конкретном режиме скорости и бездымной эксплуатации.

При заведенном двигателе автомобиля количество вращений коленвала меняется. Если беспричинно увеличивается потребление топлива, то происходит это благодаря ухудшению рабочего процесса двигателя.

Управление

Обычно работой карбюратора управляет водитель автомобиля. На некоторых моделях карбюраторов использовались дополнительные системы, частично автоматизировавшие управление им.

Для управления дроссельной заслонкой на автомобилях обычно используется педаль газа. Она может приводить её в движение при помощи системы тяг или тросового привода. Тяги в целом надёжнее, но конструкция привода получается сложнее и ограничивает возможности конструктора по компоновке подкапотного пространства. Привод тягами широко использовался в прежние годы, но начиная с 1970-х годов получила распространение система с металлическим тросиком. Системы с пневмо- или электромеханическим приводом распространения на карбюраторных двигателях не получили.

На старых автомобилях часто предусматривалась двойная система привода дроссельной заслонки карбюратора: от руки, рычажком или вытяжной рукояткой («постоянный газ»), и от ноги — педалью. Ручное и ножное управления связывалось между собой так, что при нажатии на педаль рукоятка ручного управления остаётся неподвижной, а при её вытягивании педаль опускается. Дальнейшее открытие дросселя можно было производить педалью. При отпускании педали дроссель остаётся в положении, установленном ручным управлением. Например, на «Волге» ГАЗ-21 на панели приборов справа от радиоприёмника была расположена рукоятка ручного управления дроссельной заслонкой, дублирующая педаль газа. Вытянув её, можно было добиться устойчивой работы холодного двигателя без использования воздушной заслонки, или использовать для установления «постоянного газа». На грузовых автомобилях режим «постоянного газа» служил в частности для упрощения движения задним ходом.

На мотоциклах и некотором числе автомобилей применяется ручное управление дросселем, осуществляемое специальной рукояткой на руле через тросик.

Воздушная заслонка может иметь механический или автоматический привод. В первом случае её закрывает водитель при помощи рукоятки, размещённой обычно на панели приборов. Автоматический привод широко применялся за границей, а в практике отечественного автопрома распространения практически не получил ввиду низкой надёжности, недолговечности и ненадёжной работы при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывал биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения. По мере прогрева двигателя, термоэлемент нагревался, расширялся и открывал воздушную заслонку. В иных системах использовался электромеханический привод с датчиком температуры. Из отечественных автомобилей, такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ.

Очень широко распространён полуавтоматический привод воздушной заслонки. В этом случае она закрывается водителем вручную, а после пуска двигателя автоматически приоткрывается диафрагмой, работающей от возникающего во впускном коллекторе двигателя разрежения. Это предотвращало возможную остановку двигателя из-за переобогащения рабочей смеси и несколько снижало расход топлива на прогрев. Пусковую диафрагму имели практически все отечественные карбюраторы, разработанные после начала 1960-х годов. До этого некоторые модели использовали менее совершенный кулачковый механизм, немного приоткрывавший дроссельную заслонку при закрывании воздушной.

Очиститель карбюратора: описание,виды,чистка,фото,видео.

Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео.

Как правильно разобрать и собрать карбюратор?

Система питания карбюраторных двигателей

Как настроить карбюратор на двухтактном двигателе

Содержание

1. Регулировка карбюратора на 2т скутере: настраиваем вместе
2. Диагностика
3. Промежуточная настройка
4. Окончательная настройка
5. Проверяем работу карбюратора
6. Лайфхаки напоследок
7. Простой и эффективный способ регулировки карбюратора (Просматривает: 1)
8. Александр Кр.
9. Вложения
10. Александр Кр.
11. Александр Кр.
12. afgan-nsk
13. Устройство и регулировка карбюратора на бензокосах и триммерах
14. Конструкция бензотриммерного карбюратора и его назначение
15. Как работает карбюратор бензокосы или принцип функционирования
16. Как узнать что карбюратор бензокосы нуждается в регулировке
17. Регулировка карбюратора на бензокосах и мотокосах — инструкция по настройке с пошаговым описанием
18. Регулировка карбюратора двухтактного двигателя
19. Устройство и принцип работы
20. Пошаговая инструкция
21. Как отрегулировать карбюратор на скутере
22. Несколько слов о необходимой периодичности произведения регулировки
23. настройка карбюратора 2Т скутера
24. Видео

Регулировка карбюратора на 2т скутере: настраиваем вместе

Продолжаем обсуждать ремонт мототехники своими руками.

Карбюратор почистили, следующий этап — регулировка карбюратора 2т скутера. За лето приходится несколько раз подстраивать и корректировать работу двигателя.

Любой, кто хоть немного знаком с устройством карбюратора, сможет настроить его на своей технике сам. На 2-тактных моторах карбюраторы настраиваются по одному принципу. Поэтому тема будет интересна владельцам любой марки 2т скутеров 50 сс. Будь у вас хонда дио 27, 34, 35, такт, ямаха джог, БВС или другие 2-тактные мопеды.

Диагностика

Перед тем, как установить воздушный фильтр, включите зажигание и ножкой кикстартера подрыгайте несколько раз, пока двигатель не заработает.

Если он не запускается, то самая частая причина – это барахлит система холодного пуска.

Проверяем так: прикройте отверстие карбюратора пальцами, чтобы max обогатить смесь бензином, и продолжайте трыкать кикстартером.

Если мотор завелся и в процессе работы обороты не опускаются, то ищите причину именно в системе холодного пуска.

Если система холодного пуска исправна, то после запуска двигателя обороты поднимутся и постепенно, в течение 10 минут, начнут падать. На прогретом двигателе понемногу откручивайте большой винт (количества смеси) пока обороты не снизятся до средних уверенных холостых.

При этом из карбюратора не должны брызгать или выливаться капли бензина.

Если бензин брызгает из отверстия подачи воздуха, то это говорит о неисправности лепесткового клапана в двигателе. Тогда клапан нужно снимать и чистить или менять на новый.

А если бензин вытекает, то это свидетельствует о большом уровне бензина. Отрегулируйте уровень поплавка и обеспечьте герметичность игольчатого клапана.

Промежуточная настройка

Регулировка карбюратора 2т скутера проводится после установки воздушного фильтра на свое место.

Заведите мотор, дайте ему минут пять потарахтеть, чтобы прогрелся.

Отрегулируйте холостые обороты (ХО) винтом количества: закручивая — дроссель приподнимается и ХО увеличиваются; а выкручивая — дроссель опускается и ХО уменьшаются.

Установите обороты так, чтобы скутер работал на пониженных ХО.

Окончательная настройка

Дальше, не заглушая скутер, регулируем качество смеси. Для этого обедняем или обогащаем смесь. Медленно закручивая или откручивая маленький винт (качества) установите максимальные ХО.

Затем опять подкрутите большой винт и снизьте ХО до средних устойчивых.

Проверяем работу карбюратора

Резко даем газ и резко сбрасываем. Если двигатель не глохнет, то значит мы все сделали правильно и качество смеси отрегулировано в нужной пропорции.

Оптимально настроенный карбюратор:

Лайфхаки напоследок

Первый раз настройка займет 15 – 20 минут, а потом будет все на автомате. Смело беритесь за дело и делитесь своим опытом в комментариях.

Подписывайтесь и до встречи на новых статьях!

Источник

Простой и эффективный способ регулировки карбюратора (Просматривает: 1)

Александр Кр.

Пример можно? Вроде такого никогда не было.

И ещё. Особенностью регулировки карбюратора на ХХ (в карбюраторах винтами регулируется только ХХ) является зависимость состава смеси и от положения винта качества, и от положения винта количества. Поэтому методика регулировки не такая.

Вложения

Александр Кр.

Спасибо, что просветили насчет эжекции.
Инструкция во вложении такая же непонятная, как большинство сервис-мануалов почему-то. Во первых необходимость регулировки оценивается и сама регулировка производится по реакции на резкую дачу газа. Но это справедливо если смесь была бедная. А если богатая? Двигатель будет нормально реагировать на газ. И что, все нормально? Во вторых не понятно в какую сторону крутить и что должно при этом происходить. Если не разобравшись регулировать, можно накрутить не туда.
Я предлагаю крутить так, чтобы создать заведомо бедную смесь, чтобы было понятно, что она бедная (обороты упали, двигатель глохнет). Потом создать богатую, и чтобы человек понял, что она теперь богатая (снова упали обороты, теперь от избытка топлива). Тогда будет понятно, при каком положении винта смесь оптимальная.

Александр Кр.

afgan-nsk

Вот очень толковое описание регулировки.

Автор fanatic
По Юриному запросу делюсь собственным опытом по настройке смеси для холостых оборотов без использования специального оборудования, методом падения оборотов.

Теперь более предметно. Раз оптимальное отношение освобождает максимум энергии, значит работающий на такой смеси мотор выдаст максимум оборотов для текущего положения дросселя. И соответственно отклонение от оптимальных настроек вызовет падение оборотов. Чем мы и воспользуемся.

Перед регулировкой необходимо убедиться что мотор абсолютно исправен и что разница в компрессии цилиндров (если у вас их много) невелика. Иначе, при заметном разнобое компрессии, холостые будут нестабильны и будут плавать, что не даст нам настроить смесь на слух. Мало того, попытки настройки такого мотора на слух обычно приводят к значительному обогащению смеси на холостых, т. к. такой мотор будет работать ровно только на сильно богатой смеси. Ну и в случае многоцилиндровых моторов нужно еще отсинхронизировать карбюраторы.

Этап первый – грубая проверка.
Заключается в закручивании иглы на пол-оборота, а затем в откручивании на оборот.
Нужно это чтобы грубо оценить валидность текущей настрйоки. Если при закручивании иглы обороты упали, а потом при откручивании возросли, то значит текущая настройка беднит. Если наоборот – богатит. Если поведение мотора при этом особо не изменилось, то скорее всего мы находимся рядом с оптимальной настрйокой.

Этап второй.
Нужен, если при первом этапе выяснилось что смесь беднит/богатит. Если нет – переходим к третьему.
Сейчас нам нужно крутить винт в ту сторону, которая вызывает повышение оборотов. Крутим очень плавно, давая мотору время отреагировать на изменение смеси. Задача – поймать момент когда обороты перестали повышаться (записываем кол-во оборотов), а затем – когда они начали падать (тоже записываем).
Если мы закручивали винт, и при поворачивании винта обороты только росли (и упали только на последнем полуобороте, например), это означает что жиклер ХХ слишком большого калибра и готовит слишком богатую смесь которую невозможно откорректировать винтом регулировки ХХ. В этом случае нужно уменьшить калибр жиклера ХХ.
В противоположном случае, когда мы откручиваем винт регулировки ХХ и обороты растут и растут, вплоть до того момента как заканчивается резьба (осторожно, винт может выпасть!) – то жиклер ХХ слишком бедный, нужно увеличивать калибр. Обычно уже на 7 оборотах от полностью завернутого состояния можно сказать что нужен бОльший жиклер ХХ.

Этап третий – тонкая настрйока.
Будем считать что жиклер ХХ у нас стоит подходящий, и поэтому поворотом винта регулировки ХХ мы можем поймать максимум оборотов, и вращением что в одну сторону, что в другую, вызвать падение оборотов двигателя. Тут должно быть всё очевидно. Когда обороты начинают падать при закручивании – это означает что смесь уже слишком бедная. Когда они начинают падать при откручивани – смесь чересчут богатая. А истина – она посередине. Так как мы записываем при скольки оборотах наблюдается то или иное изменение поведения, то простой арифметической операцией вычисляем насколько нам нужно повернуть винт от одного из положений чтобы попасть в золотую середину.

Например:
— изначальное положение винта регулировки ХХ = 3.5 оборотов.
— при закручивании спад оборотов ощущается при 3.0 оборотах. При откручивании – при 4.5 оборотах. Следовательно середина между ними находится на 3.75 оборотах. Что и выставляем.

Примечание 1
Для моторов с воздушным охлаждением, и особенно при езде летом по городу, имеет смысл сместить регулировку на богатую сторону. Откручиваем винт до момента когда ощущается падение оборотов, и закручиваем назад на четверть оборота. Из бонусов – мотор на холостых на забогащенной смеси работает тише, ровнее и «вкуснее» 🙂
Чем, бывает, злоупотребляют продавцы мотоциклов-машин с «уставшими» движками. .

Примечание 2
Диапазон вращения винта регулировки смеси на ХХ между падениями оборотов мотора от бедной/богатой смеси везде свой (и от чего зависит – не знаю). Попадались моторы где от бедной до богатой смеси было полтора оборота (и в этом диапазоне поведение мотора не менялось), попадались моторы где на этот «ровный» участок приходилось и 3.5 оборота винта регулировки смеси ХХ.. Но принцип везде один. Находим положение винта при котором начинают падать оборот от забеднения, потом от обогащения, и вычисляем серидину. Если падение оборотов случается слишком близко к граничному положению винта (или не случается вообще) – меняем жиклер.

Примечание 3
Сложнее всего этим методом пользоваться на многоцилиндровых моторах в силу их хорошей сбалансированности. На моно и бицилиндрах этот метод срабатывал всегда, а на 4-в-ряд, да еще и с разбросом по компрессии настроить было практически нереально. Получалось только если компрессия была ровной, синхронизация сделана 5 минут назад, и холостые обороты движку опущены до предела, что малейшее изменение смеси любого из карбюраторов сразу отражалось на оборотах.
Ну а если кто-то до этого крутил карбы и они настроены вразнобой, плюс рассинхронизированы (а синхронизировать карбы смесь ХХ которых настроена коекак – тоже занятие неочевидное) – то процесс настройки превращается в долгую итеративную процедуру.

На прогретом моторе резко и коротко газуем чтобы мотор раскрутился до половины рабочей зоны (если красная зона от 8, то стараемся чтобы раскрутился до 4 тысяч), сразу же закрывая газ. При правильно настроенной смеси обороты упадут примерно за секунду, упадут сразу на холостой ход и далее мотор будет на нём ровно работать.

А если смесь богатая, то холостые резко упадут с проседанием оборотов ниже устойчивых холостых, после чего плавно выровняются назад.

Источник

Устройство и регулировка карбюратора на бензокосах и триммерах

Бензокоса или триммер с ДВС требуют не только постоянной дозаправки топливной смеси бензина с маслом, но еще и периодической регулировки подачи этого топлива. За подачу топлива в цилиндр бензокосы отвечает карбюратор, от исправной работы которого зависит эффективность и производительность инструмента. Если в процессе работы обнаруживается неисправная (ненормальная) работа двигателя, то первым делом проводится регулировка карбюратора бензокосы. Перед тем, как настраивать карбюратор бензинового триммера, разберемся сначала с его конструкцией.

Конструкция бензотриммерного карбюратора и его назначение

Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.

Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.

Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:

Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.

Как работает карбюратор бензокосы или принцип функционирования

Регулировка карбюратора китайской бензокосы полностью идентична с настройкой травокосилок европейских, российских и производителей. Чтобы справится с задачей регулировки карбюратора на бензокосах и бензотриммерах, необходимо разобраться с принципом их функционирования. Как работает карбюратор на бензокосе, пошагово и доступно описано ниже.

Ниже показана схема принципа работы карбюратора бензокосы. На основании схемы можно не только разобраться с принципом работы, но еще и выявить поломки и прочие неисправности механизма.

При эксплуатации инструмента необходимо учитывать наличие еще одного жиклера. Этот жиклер находится между каналами холостого хода и полной мощности. Необходим он для того, чтобы исключить сильное обеднение смеси, которое случается в случае работы мотора при неполной нагрузке. В такой ситуации не исключается возникновение задира пары. Через дополнительный канал (жиклер) происходит засасывание топлива в камеру, посредством чего обогащается топливно-воздушная смесь. Ниже на схеме представлен дополнительный жиклер, который обозначен цифрой 1.

Имея представление о конструкции мембранного карбюратора мотокосы и принципе работы, не составит труда произвести его настройку своими руками. Для регулировки карбюратора бензокосы применяются регулировочные винты. На схеме выше показано два винта для настройки, однако большинство современных моделей бензиновых триммеров оснащается тремя винтами. Наличие трех настроечных винтов позволяет выполнить более точную регулировку, добившись при этом стабильной и бесперебойной работы ДВС.

Как узнать что карбюратор бензокосы нуждается в регулировке

Многие мастера пользуются бензокосами длительное время, и при этом не задумываются о необходимости регулировки карбюратора инструмента. Когда же необходимо проводить регулировку карбюратора на бензокосе или мотокосе? Если задаетесь таким вопросом, то наверняка наблюдаются изменения в работе мотора не в лучшую сторону. Чтобы не гадать, и не пропустить момент необходимости настройки карбюратора, следует придерживаться следующих рекомендаций о необходимости проведения регулировочных мероприятий:

Как видно, поводов для регулировки карбюратора мотокосы достаточно. Обычно мастера, которые работают инструментом достаточно долго, на слух обнаруживают изменения работы мотора, что сулит о необходимости проведения регулировочного процесса. Даже если не уверены в необходимости проведения регулировочных работ, то их внеочередное выполнение точно не будет лишним.

Регулировка карбюратора на бензокосах и мотокосах — инструкция по настройке с пошаговым описанием

Сам процесс регулировки карбюратора бензокосы или триммера не трудный, однако, его выполнение должно происходить пошагово с соблюдением рекомендаций. Перед началом работ надо провести подготовительные действия, а именно:

Когда все пункты подготовки выполнены, приступаем к непосредственному процессу настройки карбюратора. Для начала следует произвести запуск мотора, и дать ему поработать 5-10 минут, в зависимости от температуры окружающего воздуха. При запуске мотора на ХХ катушка или ножи на триммере не должны вращаться. Если они движутся, значит необходимо снизить обороты холостого хода. На фото ниже показан пример расположения регулировочных винтов, которыми выполняется настройка.

Используя шлицевую или крестовую отвертку, приступаем к непосредственному процессу настроечных работ. Для начала выявляем количество винтов для настройки, так как их может быть 2 или 3, что зависит от производителя инструмента. Обычно китайские триммеры оснащаются двумя винтами. Ниже рассмотрим процесс настройки карбюратора, который имеет три настроечных винта:

Часто именно с настройкой максимальных оборотов возникают трудности. Чтобы этого не происходило, выполняются следующие действия:

Если настроечные работы выполнены правильно, то инструмент будет работать стабильно, на холостом ходу не будет вращаться режущий элемент, а расход топлива при этом будет таким, как на новом триммере. Настройка карбюратора с двумя винтами, выполняется гораздо проще, но при этом точность настройки значительно ниже. Обычно 2 винтами оснащаются китайские бензоинструменты, а также агрегаты бытового назначения.

Подводя итог, надо отметить, что можно не разбираться в принципе работы мембранного карбюратора бензокос и триммеров. Для настройки важно иметь отвертку и тахометр. Однако, чтобы не просто отрегулировать, но еще и понять, что вы делаете, знать конструкцию и принцип работы необходимо обязательно.

Источник

Регулировка карбюратора двухтактного двигателя

Отзывы счастливых обладателей скутеров Скутер (от английского «to scoot» – бежать, удирать) – это, как правило, двухколёсное малолитражное транспортное средство, предназначенное для передвижения за счёт работы двигателя внутреннего сгорания. А главным элементом, обеспечивающим образование и подачу в двигатель топливной смеси, является карбюратор. Это – главный узел всей топливной системы. От его бесперебойной работы зависит расход топлива, мощность двигателя, скорость движения. Если эта деталь транспортного средства правильно настроена, она формирует топливную смесь в соответствие с потребностями двигателя в заданный момент времени. Если настройки не верные, то двигатель начинает работать с перебоями или вообще глохнуть. Поэтому вопрос «как отрегулировать карбюратор на скутере» рассмотрим немного подробнее.

Устройство и принцип работы

Применяемые на большинстве моделей скутеров карбюраторы – поплавкового типа. Они имеют смесительную камеру, в которой происходит смешивание бензина с воздухом. Образовавшаяся при этом топливная или горючая смесь поступает в двигатель, где и сгорает Правильное соотношение воздуха и топлива обеспечивают: жиклёры, дозирующая игла, золотник и механизм дроссельной заслонки. При определённых условиях им помогают, пусковой обогатитель смеси и ускорительный насос. От слаженной работы этих деталей и механизмов зависит работа устройства в целом. Если Вы стали замечать перебои в работе двигателя, снижение его мощности или тенденцию глохнуть на холостом ходу, необходимо в первую очередь проверить, как отрегулирован карбюратор на Вашем скутере. Процесс его настройки практически ничем не отличается от регулировки карбюратора мотоцикла или «Солекс» ВАЗа. Поэтому, отработав приемы регулировки на своем двухколесном друге, Вы без проблем справитесь с другими транспортными средствами.

Пошаговая инструкция

И в заключение: в какой-то мере ответить на вопрос «как отрегулирован карбюратор на скутере» может подсказать цвет изолятора свечи зажигания. Если цвет чёрный или тёмно-серый, то это значит, что аппарат не настроен. Если изолятор светло-коричневый – качество топливной смеси в норме.

Карбюратор в процессе эксплуатации мото техники периодически требует к себе внимания в виде профилактика дабы не потерять своих рабочих свойств.

Первое что надо сделать после извлечения карбюратора с мотоцикла это вымыть его с наружи и только потом начать его разбирать это предотвратит в дальнейшем попадания грязи внутрь карбюратора и обережет вас выдувать эту грязь из узких каналов карбюратора.

Одним из главных узлов в механизме подачи топливной смеси в таком транспортном средстве, как скутер, является карбюратор. Перед тем, как перейти непосредственно к описанию процесса регулировки, давайте поговорим о том, зачем он вообще нужен.

Карбюратор – устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель

Каково, собственно, назначение карбюратора? Если в двух словах, то это устройство, которое обеспечивает образование и подачу топливной смеси (состоящей из воздуха, бензина и масла) непосредственно в двигатель. То есть, от него зависит качество этой смеси и, соответственно, мощность, которую выдает силовой агрегат.

В скутерах, как правило, применяются карбюраторы, тип которых называется «поплавковый». Основной элемент — трубка Вентури, в которой размещена заслонка, регулирующая количество воздуха, подающегося в смесь, а также игла, которая обеспечивает подачу бензина. Выкручивая ручку газа, мы, тем самым, открываем заслонку и поднимаем иглу, увеличивая количество воздушно-топливной смеси, поступающей в двигатель.

Естественно, движения заслонки и иглы должны быть четко синхронизированы для обеспечения ее (смеси) однородности. Обеспечивать постоянное присутствие бензина в трубке призвана поплавковая камера. Принцип ее работы основан на том, что, когда уровень горючего падает, поплавок опускается и открывает канал для подачи бензина в трубку. По ее заполнении поплавок поднимается и закрывает клапан, прекращая, тем самым, поступление горючего.

Если у скутера падает мощность двигателя, невозможно завести мотор или глохнет двигатель – это признаки поломки карбюратора

Признаками того, что карбюратор неисправен, могут быть:

Еще один способ оценки качества работы карбюратора (точнее, корректности его работы) заключается в следующем — выкрутите свечу и посмотрите на ее цвет. Если она белая — значит топливная смесь бедная, то есть в ней слишком много воздуха, а если свечи имеют черный оттенок, значит карбюратор «льет» слишком много горючего. При любом из этих вариантов ясно одно — он нуждается в регулировке.

Необходимо отметить, что, глобально, процесс этот не зависит от тактности двигателя, соответственно ответ на вопрос как правильно отрегулировать карбюратор на китайском скутере 4т и как правильно настроить карбюратор на скутере 2т, будет одинаковым. Давайте теперь перейдем к описанию последовательности действий.

Как отрегулировать карбюратор на скутере

Эту процедуру условно можно поделить на две части — регулировка холостого хода и регулировка качества смеси карбюратора. Однако для начала, карбюратор необходимо снять и прочистить.

Воспользуйтесь инструкцией к вашему транспортному средству, чтобы произвести демонтаж правильно. Тщательно прочистите все его каналы, а также жиклеры. Выкрутите свечу зажигания — даже если она не имеет визуальных недостатков, описанных выше, лучше ее заменить. Благо, цена их, как правило, не высока. На игле, дозирующей подачу горючего, найдите стопорное кольцо и установите его в средний паз. После всех этих действий, установите карбюратор обратно.

После проверки и прочистки, которую мы только что выполнили, переходим непосредственно к регулировке. Вам понадобится найти такие элементы, как винт, регулирующий качество топливной смеси (далее — винт КТС), а также винт холостого хода. Заверните винт КТС до упора (это делается по часовой стрелке), а затем отверните на полтора оборота, после чего выполните запуск двигателя.

Пользуясь показаниями тахометра вашего скутера, отрегулируйте винт холостого хода таким образом, чтобы обороты мотора находились на уровне 1800 об/минуту. Вернитесь обратно к винту КТС и, при помощи его вращения, добейтесь максимальных оборотов двигателя, после чего закрутите винт на половину оборота. Снова найдите винт холостого хода и верните обороты к 1800 об/мин, при этом не забывая проверять работу мотора на слух — не должно быть никаких провалов и посторонних звуков.

Когда указанное значение выставлено, нужно проверить работу силового агрегата. Пару раз поверните рычаг, управляющий дроссельной заслонкой, прибавляя «газ» и сбрасывая его.

Если в звуке двигателя не слышно никаких посторонних шумов и он не глохнет — регулировка карбюратора произведена правильно, то есть вы можете смело садиться на скутер и ехать по своим делам.

Если же проблема не устранена, значит необходимо искать причину в других узлах транспортного средства.

Стоит отметить, что иногда регулировки недостаточно — необходимо, также, проверить и, в некоторых случаях, подрегулировать уровень топлива в поплавковой камере.

Найдите и открутите сливочный винт, который находится в самом низу устройства. Далее, следует поднять трубку и проверить уровень топлива. Производить эти действия необходимо при работающем двигателе, а верхний край трубки держать чуть выше самого карбюратора. Уровень горючего должен находиться немного ниже, чем место стыка нижней и верхней части карбюратора.

Видеоурок регулировки карбюратора на скутере:

Если уровень ниже необходимого, нужно будет снять крышку и отрегулировать момент срабатывания клапана путем аккуратного загибания его держателя (производить это стоит в очень маленьких диапазонах). Выполнить всю эту процедуру можно в самом начале, так что, если вы не хотите лишний раз снимать деталь, начните процесс обслуживания топливной системы с регулировки уровня топлива в карбюраторе скутера.

Несколько слов о необходимой периодичности произведения регулировки

Конечно же, выполнять такое обслуживание лучше почаще, не дожидаясь момента, пока двигатель начнет глохнуть или попросту не заводиться. Рекомендуется, в качестве профилактики, производить эту процедура приблизительно раз в полгода.

настройка карбюратора 2Т скутера

Источник

Видео

Настройка карбюратора — это просто, если вникнуть

✅НАСТРОЙКА КАРБЮРАТОРА НА 2Т МОТОЦИКЛЕ

✅🚴Подробная #настройка #карбюратора- Х.Х. .Scooter.2.A carb adjustment. X

Карбюратор, регулировка\ 2Т, Ямаха, джог, хонда дио, Скутер, JL50QT/ Yamaha/geely/honda/2t

✅🚴#Скутер.ПОДРОБНАЯ-настройка-х.х.карбюра.Adjusting the carburetor

КАК НАСТРОИТЬ КАРБЮРАТОР НА СКУТЕРЕ?

Настройка карбюратора на лодочном моторе — это просто, если вникнуть

⚙️🔩🔧Настройка карбюратора. Некоторые моменты и особенности.

Регулировка КАРБЮРАТОРА 2Т, 4Т скутере или мотоцикле

Ремзона #15 — Двухтактный мотоцикл: настраиваем карбюратор

Zenith Carburetor: детали, схема, конструкция, работа

Zenith Carburetor (позже подразделение топливных устройств корпорации Bendix) — производитель систем и компонентов управления бензиновыми двигателями, прежде всего карбюраторов и фильтров, в США. Это известный британский карбюратор, который используется рядом известных компаний. Компания Zenith Carburetor была основана в 1910 году. С этим карбюратором не возникает проблем с запуском, а также он предлагает богатую смесь на высоких оборотах.

В этой статье вы узнаете определение, детали, схему, конструкцию и работу карбюратора Zenith.

Подробнее: Различные типы карбюраторов и их функции

Содержание

• 1 Что такое карбюратор Zenith?
• 2 Детали
  • 2.1 Схема карбюратора Zenith:
• 3 Конструкция
• 4 Принцип работы
  • • 0014
• 5 Заключение
  • 5.1 Подпишитесь на нашу рассылку новостей
  • 5.2 Пожалуйста, поделитесь!

Что такое карбюратор Zenith?

Карбюратор Zenith — это старый метод впрыска топлива в двигателях внутреннего сгорания, который был заменен топливными форсунками. хотя у него нет проблем с запуском и он предлагает богатую смесь на высокой скорости, только это обычный метод топливной смеси. Карбюраторы Zenith используются в авиационных и морских двигателях. Они распространены на сельскохозяйственных тракторах и некоторых коммерческих автомобилях. Компания Zenith до сих пор производит различные модели карбюраторов для различных применений.

Детали

Карбюраторы Zenith состоят из следующих частей:

• Поплавковая камера
• Основная линия
• Основной жиклер
• Компенсирующий жиклер или вспомогательный жиклер
• Стартовый жиклер
• Резервуар или вспомогательная камера
• Дроссель
• Дроссельный клапан

Схема карбюратора Zenith:

Подробнее: Знакомство с карбюратором Solex

Конструкция

В этом карбюраторе поплавковая камера соединена с трубкой Вентури главной линией. Основная цель топливной камеры — забор топлива из топливного бака. В этой топливной камере есть два шара, два поплавка и шпиндель. Когда дроссельная заслонка закрыта, поток воздуха в карбюратор ограничен. Дроссельный клапан — это клапан, который соединяет карбюратор с двигателем и открывается, когда двигателю требуется топливо.

Через главный жиклер топливо из магистрали смешивается с воздухом, образуя воздушно-топливную смесь. Помимо основного жиклера, есть также компенсирующий жиклер, который компенсирует, когда двигателю требуется дополнительное топливо на высоких скоростях. Топливо для этого компенсирующего жиклера поступает из резервуара или вспомогательного клапана. Помимо компенсационного жиклера, он также имеет пусковой жиклер, который помогает двигателю во время запуска. Топливо также можно получить через резервуар или вспомогательный клапан.

Принцип работы

Работа карбюратора Zenith менее сложна и ее легко понять. Когда топливо не требуется, топливо из топливного бака поступает в поплавковую камеру по пути, который блокируется шпинделем в поплавковой камере. Подача топлива в топливную камеру блокируется и разблокируется этим шпинделем, который вращается вверх и вниз.
Когда поток топлива в топливную камеру уменьшается, два поплавка падают вместе с двумя шариками. Поскольку шарики и шпиндель соединены как качели, когда шары падают, шпиндель поднимается, очищая топливный канал к топливной камере.

С другой стороны, по мере увеличения запаса топлива в топливной камере оба всплывают, и шарики тоже поднимаются. Из-за качающейся связи между шариками и шпинделем, когда шарики поднимаются, шпиндель падает. Тракт останавливается при падении шпинделя и прекращается подача топлива в топливную камеру.

Когда двигатель работает на малых оборотах, дроссельная заслонка открывается, и воздух проходит через трубку Вентури, увеличивая скорость воздуха и уменьшая давление. Потому что топливная камера имеет высокое давление из-за давления воздуха, а трубка Вентури имеет низкое давление. В результате топливо поступает из высокого давления в низкое, т. е. из топливной камеры в магистраль, где смешивается с воздухом из главного жиклера. Этот бензин соединяется с воздухом из воздушной заслонки, образуя смесь. Эта смесь имеет соотношение 15:1, где 15 — воздух, а 1 — топливо. Проходя через дроссельную заслонку, которая на малых оборотах лишь слегка приоткрывается, эта смесь попадает в двигатель.

Подробнее: Разница между впрыском топлива и карбюратором

Посмотрите видео ниже, чтобы узнать больше о работе карбюратора Zenith:

Когда автомобиль движется с высокой скоростью, частота вращения двигателя увеличивается, что приводит к увеличению всасывания . Больше топлива подается главным жиклером из-за более высокого всасывания в трубке Вентури, а топливо также подается компенсационным или вспомогательным жиклером. Топливо для этого вспомогательного жиклера поступает из вспомогательного клапана. Однако, поскольку запас топлива во вспомогательном клапане или резервуаре ограничен и пуст на высоких скоростях, компенсирующий жиклер может подавать топливо только в течение ограниченного времени. Поскольку между резервуаром и топливной камерой есть отверстие, в этом резервуаре требуется много времени для хранения бензина. Из-за отверстия очень мало бензина может попасть из топливной камеры в резервуар. В результате на высоких скоростях топливо распыляется как из основного, так и из компенсационного жиклера в течение короткого промежутка времени.

Дроссельная заслонка практически закрыта при запуске двигателя. Во время запуска топливо проходит через дроссельную заслонку очень мало места. Для запуска двигателя требуется богатая смесь.
Воздух из воздушного фильтра проходит через щель в боковой части дроссельной заслонки, увеличивая скорость воздуха и уменьшая давление воздуха на верхней стороне дроссельной заслонки, что приводит к эффекту всасывания на пусковом жиклере , который находится в верхней части дроссельной заслонки. Топливо для этого пускового жиклера поступает из того же резервуара, что и топливо для компенсационного жиклера.

Подробнее: Знакомство с карбюратором Carter

Заключение

Карбюратор Zenith — это старый метод впрыска топлива в двигателях внутреннего сгорания, который был заменен топливными форсунками. хотя у него нет проблем с запуском и он предлагает богатую смесь на высокой скорости, только это обычный метод топливной смеси. Это все для этой статьи, где обсуждаются определение, детали, схема, конструкция и работа карбюратора Zenith.

Надеюсь, вы многому научитесь, если да, поделитесь с другими учениками. Спасибо за чтение, увидимся!

Подпишитесь на нашу рассылку новостей

Мотоциклетные карбюраторы: как они работают и что они делают

Если вы новичок в ремонте и обслуживании мотоциклов, карбюраторы иногда могут быть самой неприятной частью.

Очистка карбюратора достаточно утомительна, и чем больше карбюраторов у вас есть, тем сложнее становится их настройка и чем дальше вы отходите от полностью стандартной установки.

Что делает карбюратор на мотоцикле?

Если у вас мотоцикл без системы впрыска топлива, карбюраторы мотоцикла отвечают за подачу горючей топливно-воздушной смеси в камеру сгорания.

Карбюраторы смешивают и подают воздух и топливо через ряд различных камер, форсунок и отверстий, которые срабатывают при разных положениях дроссельной заслонки.

Хитрость мотоциклетных карбюраторов заключается в том, чтобы убедиться, что они правильно настроены, чтобы подавать в двигатель нужную смесь топлива и воздуха в нужное время.

Обо всем этом мы расскажем ниже. Вы узнаете, как настроить углеводы на других страницах нашего раздела о карбюраторах для мотоциклов.

Типы мотоциклетных карбюраторов

На мотоциклах можно найти карбюраторы двух основных типов:

• Механические карбюраторы или карбюраторы с дроссельной заслонкой.
• Карбюраторы с постоянной скоростью (CV).

Механические карбюраторы для мотоциклов оснащены дроссельной заслонкой, которая контролирует высоту иглы жиклера. Когда вы открываете и закрываете дроссельную заслонку, она напрямую меняет положение иглы жиклера и воздуха, поступающего в различные жиклеры.

В карбюраторе CV дроссельная заслонка управляет клапаном, который изменяет вакуумметрическое давление в камере карбюратора, которое управляется диафрагмой.

Как работают углеводы мотоцикла?

Теоретически углеводы довольно просты. Они смешивают газ и воздух в нужных пропорциях и подают в цилиндры.

Карбюраторы мотоциклов работают за счет эффекта Вентури. Воздух поступает в двигатель через большое отверстие в задней части карбюратора и создает систему низкого давления или вакуум по мере увеличения потока воздуха.

Вакуум движется вокруг карбюратора, а газ проходит через разные форсунки и испаряется по мере того, как он втягивается в камеру сгорания.

Различные форсунки и воздушные каналы в карбюраторе управляются разными положениями дроссельной заслонки. При определенных положениях дроссельной заслонки некоторые системы будут перекрываться.

Приведенная ниже разбивка служит грубым указанием того, что контролирует каждый компонент:

• Жиклер холостого хода управляет примерно открытием дроссельной заслонки от 0 до 25% .
• Дроссельные клапаны контролируют примерно 0–35% открытия дроссельной заслонки .
• Игольчатый жиклер и жиклер игольчатой ​​системы управления около От 15 до 80 % открытия дроссельной заслонки .
• Главный жиклер управляет примерно 60 до 100% открытием дроссельной заслонки .

Детали карбюратора мотоцикла

Каждая деталь и система карбюратора вашего мотоцикла несет определенную ответственность. Через некоторое время вы сможете диагностировать симптомы ваших углеводов и точно знать, где искать в первую очередь, чтобы решить проблему.

Уровни топлива и поплавки карбюратора

Уровень топлива в карбюраторах вашего мотоцикла контролируется поплавками и поплавковым клапаном/игольчатым седлом.

Карбюраторные поплавки сделаны из материала, который плавает в газе. Поплавки обычно изготавливаются из пластика, пробки или полой латуни.

Полые поплавки могут образовывать проколы и выходить из строя – их обычно можно заменить пластиковыми поплавками из более поздних моделей.

Поплавки соединены с выступом, который прижимается к игле поплавка, которая находится в гнезде иглы. Язычок обычно сгибается, поэтому уровень топлива можно регулировать вверх или вниз.

При изменении уровня газа выступ, соединенный с поплавками, либо поднимает, либо опускает иглу в гнезде и либо останавливает, либо позволяет топливу течь в поплавковые камеры.

Если установлен слишком высокий уровень топлива, топливо может либо вытечь из карбюратора, либо попасть в ваши картеры.

Неправильный уровень топлива также может привести к работе на обедненной или обогащенной смеси. Слишком низкий уровень топлива может привести к обеднению смеси. Слишком высокий уровень топлива может привести к обогащению смеси.

Игла поплавка и седло иглы

Седло иглы и поплавковый клапан контролируют подачу топлива в поплавковую камеру. Гнездо иглы обычно ввинчивается в корпус карбюратора с помощью тонкой шайбы, а игла поплавка упирается в гнездо иглы между выступами поплавка карбюратора.

Поплавковая игла со временем изнашивается, и частицы могут попасть между ней и седлом. Обе ситуации могут привести к тому, что топливо переполнит углеводы. Если в седле застряла частица, иногда можно устранить перелив, слегка постукивая по карбюратору пластиковой рукояткой отвертки.

Система жиклеров холостого хода

Система жиклеров холостого хода отвечает за положения дроссельной заслонки от 0 до 25%. Контур холостого хода состоит из жиклера холостого хода, винта, регулирующего состав воздушной смеси, и винта, регулирующего положение холостого хода.

Каналы в карбюраторе идут от жиклера холостого хода и воздушных винтов и выходят прямо перед дроссельной заслонкой. По мере увеличения вакуума управление переходит к игольчатому жиклеру.

Дроссельная заслонка/дроссельный клапан

Дроссельная заслонка обычно имеет плоскую сторону и наклонную сторону. Заслонки дроссельной заслонки регулируют подачу топливно-воздушной смеси от холостого хода до открытия дроссельной заслонки примерно на 35% в сочетании с контуром холостого хода.

Большинство дроссельных заслонок или дроссельных клапанов имеют плоскую сторону и сторону с вырезом/уголком. Срезанная сторона обращена к впускному отверстию воздушного фильтра и воздействует на топливную смесь в карбюраторе.

Вероятно, вам не нужно беспокоиться о замене дроссельной заслонки, если только она не сильно повреждена.

Игольчатый жиклер

Игольчатый жиклер расположен в центре карбюратора над основным жиклером, контролируя от 15 до 60% открытия дроссельной заслонки. Струйная игла входит в верхнюю часть игольчатой ​​форсунки, а основная форсунка обычно ввинчивается в нижнюю часть.

Игла жиклера

Игла жиклера находится в центре золотника дроссельной заслонки. Различные углеводы имеют иглы с разной конусностью.

Некоторые из них имеют канавки в верхней части, которые позволяют менять положение зажима. Перемещение зажима вверх эффективно перемещает иглу вниз и обедняет смесь примерно от 20 до 80% открытого дросселя. Перемещение зажима вниз поднимет место, где находится игла, и сделает топливно-воздушную смесь богаче.

Если у вас есть струйная игла только с одним положением зажима, вы обычно можете заменить ее струйной иглой с несколькими положениями для регулировки.

Главный жиклер

Главный жиклер является одним из самых больших в карбюраторе и регулирует подачу топливной смеси примерно от 60% до полностью открытой дроссельной заслонки.

Главные жиклеры вкручиваются в нижнюю часть игольчатого жиклера и регулируются примерно от 65% до полностью открытой дроссельной заслонки.

Главные форсунки легко заменить и проверить.

Дроссельные/обогащающие системы

Когда двигатель вашего мотоцикла холодный, он не может хорошо испарять топливо. Чтобы компенсировать это, карбюраторы имеют системы, которые обогащают смесь при запуске, эффективно добавляя больше газа, чтобы он мог испаряться и воспламеняться в камере сгорания.

Дроссельный механизм гильотинного или пластинчатого типа часто используется на многих старых мотоциклетных карбюраторах. Другие углеводы включают в себя контуры обогащения, которые работают с рычагами плунжера поплавковой камеры.

Как работают форсунки карбюратора?

Форсунки карбюратора, описанные выше, создают крошечные проходы и сопла по всему горлу и корпусу карбюратора.

Когда топливо проходит через форсунки, оно смешивается с воздухом и превращается в туман или аэрированную топливную смесь.

Различные форсунки соответствуют и вступают в действие при разных положениях дроссельной заслонки.

Признаки неисправного карбюратора

Карбюраторы часто являются источником многих проблем с запуском и плохой работой вашего мотоцикла.

Вот распространенные проблемы, которые могут возникнуть при использовании мотоциклетных карбюраторов:

• Забитые и слипшиеся каналы : карбюраторы, которые долго сидели, забиваются лаковым газом. Это вызовет проблемы с подачей топлива и воздуха.
• Бедная смесь : бедная смесь возникает, когда в топливно-воздушном соотношении слишком много воздуха. Нежирные углеводы могут вызвать:
  • Резкое ускорение.
  • Осечки и обратные вспышки.
  • Остановка.
  • Синие выхлопные трубы.
  • Белые свечи зажигания.
  • Плохой расход бензина.
  • Обгоревшие днища поршней.
• Богатая смесь : богатая смесь возникает, когда в соотношении топливо/воздух слишком много топлива. Богатые углеводы могут вызвать:
  • Заторможенное ускорение.
  • Залитый двигатель.
  • Остановка.
  • Плохой расход бензина.
  • Черные свечи зажигания.
• Утечки вакуума : это происходит, когда в контуре карбюратора происходит утечка воздуха, что приводит к попаданию нерегулируемого воздуха в систему.

Все эти проблемы часто можно решить с помощью восстановления и синхронизации ваших углеводов.

Как работают карбюраторы?

В настоящее время карбюраторы можно найти только на классических автомобилях. Одно время они были основным решением для эффективного смешивания топлива и воздуха. Так как же они работали?

Напомнить позже

Скорее всего, если вам меньше 25 лет, вы, вероятно, никогда не контактировали с карбюратором. Впрыск топлива в настоящее время полностью доминирует в автомобильном мире, обеспечивая двигатель более стабильной и надежной топливной смесью. Но вернемся в середину 20-го века, и углеводы были нормой почти в каждом автомобиле, от Austin 1100 до Aston Martin DB5.

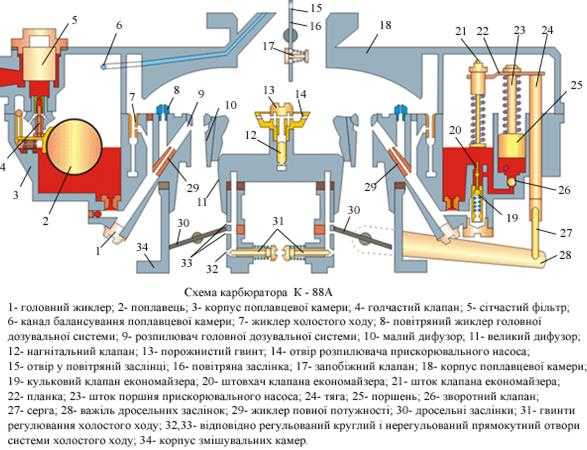

Карбюраторы представляют собой цилиндрические компоненты, устанавливаемые сбоку на старые автомобильные двигатели и используемые для обеспечения правильного соотношения воздуха и топлива, поступающего в цилиндры двигателя с требуемой скоростью. Базовую схему можно увидеть ниже:

Карбюратор работает с использованием перепадов давления через трубку Вентури и исследует теорию гидродинамики, называемую теоремой Бернулли. Бернулли в основном придумал уравнение балансировки давления, которое доказало, что жидкости всегда будут перемещаться из области высокого давления в область низкого давления.

Когда воздух проходит через воздухозаборник, он поступает в карбюратор и достигает сужения, называемого трубкой Вентури. По мере того, как площадь становится меньше, давление воздуха повышается, ускоряя его движение до области с более низким давлением на другой стороне трубки Вентури. Подача в сужение представляет собой небольшую трубку, известную как струя, которая проходит от поплавковой камеры (которая содержит топливо) к воздушной камере.

Теорема Бернулли… не спрашивай

Из-за перепада давления, создаваемого трубкой Вентури, топливо всасывается из области относительно высокого давления через жиклер в воздушный поток в виде распыления. Затем количество топлива, поступающего в карбюратор, определяется разницей давлений внутри поплавковой камеры до конца жиклера, которая зависит от скорости воздушного потока. Скорость воздуха, протекающего через карбюратор, зависит от частоты вращения двигателя и, следовательно, контролируется дроссельной заслонкой в ​​основании камеры карбюратора.

Одноструйные карбюраторы были чрезвычайно просты по своей конструкции и поэтому были модифицированы в середине 20-го века, чтобы удовлетворить потребности автомобилей, поступающих в продажу. По мере того, как автомобильные двигатели становились более эффективными и мощными, конструкция карбюратора также должна была развиваться, поскольку в систему требовалось подавать больше воздуха, чтобы поддерживать соотношение воздух / топливо на желаемых значениях.

Поэтому в конструкцию карбюратора было интегрировано нечто, называемое воздухоотводчиком, которое ограничивало количество топлива, поступающего в двигатель, за счет увеличения количества воздуха в соотношении. Воздух подавался в жиклер в небольших количествах, чтобы в основном предварительно смешать топливо, поступающее в воздушную камеру, увеличивая количество воздуха в соотношении.

Одним из недостатков карбюраторов всегда была необходимость в воздушной заслонке. Когда двигатель запускается холодным, воздушно-топливная смесь должна быть богаче, чтобы двигатель продолжал вращаться, поэтому воздушная заслонка в верхней части карбюратора закрывается вручную, чтобы уменьшить количество поступающего воздуха. Это закрытие также означает, что всасывание, создаваемое перепадом давления, концентрируется на входе топлива, что еще больше снижает соотношение воздух/топливо.

Современные автомобили с впрыском топлива имеют автоматическую воздушную заслонку, имитируемую с помощью топливной карты «запуска», которая запрограммирована в ECU для создания богатой смеси при холодном запуске, что делает работу воздушной заслонки несуществующей в настоящее время.

Еще одной проблемой карбюраторов было отсутствие потока воздуха, когда автомобиль стоял на холостом ходу, что приводило к недостаточному поступлению топлива в трубку Вентури. Эту проблему нужно было решить с помощью жиклера холостого хода, который впрыскивал небольшое количество топлива в нижний конец карбюратора у дроссельной заслонки. Используя небольшое количество воздуха, всасываемого из трубки Вентури, в двигатель можно было подавать достаточное количество смеси, чтобы он продолжал вращаться на холостом ходу. Опять же, системы впрыска топлива были полностью разработаны для устранения этих проблем, что делает карбюратор практически излишним.

Карбюратор от Ford Model A, показывающий регулировку холостого хода с помощью винтов

. Карбюраторы совершенствовались все дальше и дальше в ходе массового производства автомобилей в прошлом веке, и во многих высокопроизводительных автомобилях того времени вы часто будете видеть двойные и тройные углеводы, используемые, чтобы справиться с требованиями двигателя. Они использовались вплоть до 1990-х годов, с тех пор впрыск топлива более чем способен взять на себя бразды правления.
