краткое описание устройства и инструкция по эксплуатации

ВАЗ-2105 – это модель, которая наиболее долго выпускалась АвтоВАЗом среди всех прочих автомобилей. Первые экземпляры сошли с конвейера завода в 1979 году. Последнюю «пятерку» собрали в 2010 году. Популярность данной модели легко объясняется рабочими характеристиками, удобным функционалом, а также простотой в обслуживании. Несмотря на то что автомобиль устаревший, на руках у владельцев еще много таких машин и до сих пор имеется масса вопросов об их ремонте. Самые массовые вопросы связаны с карбюратором «Солекс» 21053. Давайте подробно рассмотрим этот агрегат и все, что с ним связано.

Особенности

На двигатели этого автомобиля устанавливались карбюраторы «Солекс» 21053. Данный номер обязательно указан на табличке, которую можно найти на крышке агрегата. Карбюратор этот двухкамерный – это нужно для правильного и быстрого процесса образования топливной смеси и подачи ее в камеры сгорания.

Чтобы двигатель мог нормально функционировать в самых разных режимах, такая модель карбюратора состоит из трех основных конструктивных элементов: верхней части, средней, а также нижней – карбюратора.

Верхняя представляет собой крышку. В ней имеются встроенные штуцеры подачи бензина, а также воздушная заслонка, отверстие с резьбой для жиклера холостого хода, корпус пускового устройства.
Средняя часть – это не что иное, как основной корпус карбюратора «Солекс» 21053. Внутри сделаны большие и малые диффузоры, а также камеры. Еще есть у «Солекс» 21053 жиклеры топливные и воздушные.
В нижней части имеются поплавковая камера для топлива, а также дроссельные заслонки для подачи топливной смеси в цилиндры и регулировки потока воздуха.

Можно кратко описать принцип действия данного агрегата. Так, бензин через игольчатый клапан попадает в поплавковую камеру карбюратора. Потом под воздействием разряжения бензин через жиклеры подается в первую камеру – она основная. Вторая камера включается при высоких нагрузках. Затем в первой готовится топливная смесь. Проходя через распылители на малых диффузорах, бензин дробится на мелкие частицы, в итоге происходит образование топливной смеси. Если необходимо эксплуатировать двигатель в режиме максимальных или полных нагрузок, задействуется и вторая камера – принцип ее работы аналогичен.

Виды карбюраторов для ВАЗ-2105

Любой карбюратор прежде всего изготавливался, ориентируясь на минимальный расход топлива. Инженеры за все время разработки «пятерки» постоянно проводили эксперименты с разными моделями топливной аппаратуры. В разные годы выпуска на автомобиль могли быть установлены различные модификации карбюраторов. Каждая из них отличалась определенными недостатками и преимуществами. Водители все это выявляли сами в процессе эксплуатации автомобиля.

Поскольку на «пятерку» устанавливались двигатели с разным объемом, то и модификаций карбюраторов было несколько. Так, можно выделить еще одну популярную модель – карбюратор «Солекс» 21053-20. Устроен он аналогично с той лишь разницей, что в него установлены другие жиклеры. Например, топливный жиклер первой камеры главной дозирующей системы здесь под номером 107, а в базовом агрегате – 109.

Есть и другие марки:

ДААЗ. Димитровградский агрегатный завод выпускал карбюраторы 2105 на базе лицензии итальянского Weber. Одно из преимуществ карбюраторов ДААЗ – это простое обслуживание и ремонт. Завод изготавливал не только карбюраторы, но и все необходимые элементы для его ремонта или регулировки. При необходимости в магазинах можно приобрести любые комплектующие. Наладка агрегата могла быть выполнена самим водителем. Димитровградские карбюраторы обеспечивали автомобилю высокие динамические характеристики. Новые топливные жиклеры подобраны так, что отклик на педаль газа очень быстрый. Выпускались агрегаты с индексом 10, а также 20. Одним существенным минусом именно данной модификации считается высокий расход топлива. Если водитель двигался в смешанном цикле достаточно динамично, то автомобиль в таком режиме потреблял от 10 до 14 литров топлива на 100 км.
«Озон». Модели от «Озон» – это модифицированная версия агрегата от ДААЗ. Отличие этого карбюратора – более продвинутое устройство. Такая модель имеет более высокие экологические показатели, а расход топлива удалось значительно снизить. Существенный минус «Озона» – это пневматический клапан, который необходим для запуска в работу второй камеры. Из-за него у многих возникала масса проблем. Клапан мог работать неадекватно при малейших загрязнениях.

Особенности «Солекса»

Это, наверное, самые современные версии карбюратора для данного авто. «Солексы» настроены на максимальную экологичность, а работа их довольно продуктивна. Карбюратор 2105 имеет штуцер для сброса лишнего топлива в бак – это существенно отразилось на топливных аппетитах. Но по этой же причине нужно следить за качеством бензина. В любом случае водителю хотя бы один раз в год придется заглядывать внутрь карбюратора для продувки каналов, прочистки жиклеров и прочего обслуживания.

Неисправности и устранение

В процессе эксплуатации карбюраторного двигателя водитель может столкнуться с различными неисправностями. Многие из них не устраняются регулировочными винтами. Давайте рассмотрим основные неисправности и метод ремонта.

Можно выделить проблемы с запуском, работой холостого хода, провалы при нажатии на газ, слабую тягу и нестабильную работу на любых режимах, повышение расхода бензина.

Проблемы с запуском

Если детали цилиндропоршневой группы мотора в порядке, тогда во впускном коллекторе достаточно разряжения, чтобы доставить порцию смеси в камеры сгорания. Если же пуск затруднен, то нужно проверять карбюратор.

Если холодный мотор заводится и глохнет, проверяют мембрану пускового устройства. Она должна приводить в действие воздушную заслонку в момент запуска. Мембрану меняют. Если двигатель заводится только после нажатия педали газа, то это говорит о недостатке топлива – причины могут быть в неправильной работе воздушной заслонки, а также в отсутствии бензина в поплавковой камере.

Если мотор не заводится на горячую, тогда уровень топлива в карбюраторе очень большой. Для устранения нужна регулировка карбюратора, а именно настройка уровня топлива.

Холостой ход

Одна из самых частых неисправностей – это проблемы с холостым ходом. Если двигатель не хочет работать на холостом ходу, то первым делом нужно прочистить топливный жиклер холостого хода и канал. Также может засориться и воздушный жиклер. Если на трубке его будет отсутствовать резиновое кольцо, холостого хода также не будет. После того как он появился, можно настроить оптимальную работу двигателя при помощи регулировочных винтов.

Карбюраторы Солекс. Руководство — часть 5

Vazturbo Лада Это да, для нас 53 Солекс, иначе гемор, кто бы что не. Думаю теперь взять 53 у Наиля. А щас стоит.

OldMen Жиклеры карбюратора солекс 21053 1107010 20 Chevalier Без машины. ZSergei1 Без машины. Ага респект, добавлю себе на страницу?

Сам украл. Одни говорят лучше 53 солекс, одни лучше 83 солекс, так какой брать то? Здесь разговор про карб для классики с обьемом движка 1,6, без вариантов Солекс Далее к тройнику агрегата подводится соединение с системой охлаждения. Электромагнитный клапан подключается к реле света. Затем устанавливается корпус воздушного фильтра и фильтрующий элемент. После установки карбюратор будет служить долго и надежно при условии его своевременной чистки и настройки.

Все модификации карбюратора Солекс имеют общие критерии настройки.

Данная модель с номером предназначена для продольных моторов рабочим объемом 1,5 литра. Как правило, этот тип устройства не требует дополнительной настройки и часто достаточно его грамотно смонтировать. Но бывают такие случаи, когда просто необходимо «поколдовать» с настройками для достижения оптимальных показателей динамики и экономичности.

Об этом далее. Изначально стоит знать, что все манипуляции с карбюратором производятся только на прогретом двигателе. Настройка начинается с выставления уровня топлива в поплавковой камере. Настройка уровня поплавковой камеры нужна для регулировки подачи бензина, который подается жиклеры карбюратора солекс 21053 1107010 20 систему через канал перекрываемый запорной иглой.

Игла в свою жиклеры карбюратора солекс 21053 1107010 20 имеет конусообразную форму, что позволяет более точно дозировать зазор в топливном канале. Для настройки производитель рекомендует использовать специальный шаблон. Но ввиду разных моделей установленных бензонасосов, на практике шаблон не работает, как задумано.

Для настройки нужно запустить мотор и дать ему прогреться в течение 5 — 10 минут. Примечательно, что любой карбюратор Солекс обеспечивает запуск мотора даже при сильно сбитых настройках и убитых жиклерах.

После прогрева мотор глушится и отсоединяется топливопровод. Если этого не сделать, то показания могут иметь сильную погрешность.

Далее нужно выкрутить пять крепежных винтов, и отсоединить магистраль подсоса. Затем убирается крышка поплавковой камеры.

Вот эта часть карбюратора. Всем, кто ищет инструкции по установке Солекс 20, предлагается ознакомиться с ними. Карбюратор — это, возможно, важнейшая часть автомобиля. Ведь именно от него зависит то, сколько топлива будет потреблять машина. К тому же от данной части автомобиля зависят еще и динамические его показатели, которые будут непременно возрастать с улучшением качества карбюратора. Слабые карбюраторы, характерные для малолитражек, будут глушить мощные двигатели, объемом превышающие 1,5 литра. Это будет мешать авто разогнаться максимально. Даже если вы установили подходящий.

Делать это нужно строго вертикально и аккуратно, так как есть риск повредить поплавки. Посредством штангенциркуля замеряется зазор между уровнем топлива и посадочным фланцем крышки камеры.

Как правило, при неправильном уровне, расстояние в разных камерах будет отличаться.

Исправить проблему можно путем подгибания поплавков и сливом лишнего бензина. Добиваться следует показателя см для обеих камер. Затем агрегат собирается обратно и проверяется работа мотора. Если из камер капает бензин — количество горючего нужно уменьшить. К тому же расход топлива на нем несколько больше, чем на Солексе. Именно поэтому заменяется один на.

Отзыв владельца Лада — запчасти. Долго думал про карбюратор Солекс для классики, сравнивал цены, есть ДААЗ и ПЕКАР КИ, чуть было не купил ПЕКАР, но ДААЗ неожиданно подешевел с р до р, а потом и вовсе до р брал здесь Авто49 итак что я знал про карбюраторы для классики объемом двигат Долго думал про карбюратор Солекс для классики, сравнивал цены, есть ДААЗ и ПЕКАР КИ, чуть было не купил ПЕКАР, но ДААЗ неожиданно подешевел с р до р, а потом и вовсе до р. Палочки для Люля Кебаб в помощь для вынимания жиклёров и за несколько минут всё делается.

Кроме того, чтобы просто установить Солекс на классику, желательно правильно его настроить. Порядок установки карбюратора Солекс на классику ничем не отличается от установки на нее иных моделей данного устройства.

Солекс на классику легко разместить в любом двигателе заднеприводного ВАЗа. Итак, для начала следует устранить всякую вероятность попадания инородных частиц во впускной коллектор.

Достигаем этой цели путем очищения моторного отсека от грязи. Не нужно добиваться идеального блеска. Просто помойте.

Настройка Солекса 21053

Затем можно достать старый карбюратор. С той же целью, с которой вы мыли отсек двигателя, следует очистить и ту площадь, на которой стоял Озон. Если в процессе вы обнаружите на поверхности какие-либо трещины, дыры и неровности, жиклеры карбюратора солекс 21053 1107010 20 нужно их обязательно замазать герметиком.

Теперь пора создать теплоизоляцию для Солекса Достигнуть этого помогут утеплительные прокладки. Укладывать их следует друг на друга, чередуя тонкие и более плотные. Сверху установите карбюратор Для большего комфорта в будущем следует ставить Солекс на классику сразу без верхней крышки.

При этом привод дроссельной заслонки не должен находиться позади.

Со стороны верхней части головки блока нужно расположить кулису тяги привода от первичной и вторичной камеры. Задача кулисы — регуляция дроссельной заслонки.

Устройство и ремонт карбюратора ваз 21053

На старом Озоне вы найдете простые пластмассовые наконечники от тяги, можно снять их и установить вместо наконечников на Солексе. Теперь нужно отрегулировать длину троса от привода дроссельной заслонки.

Если он оказался чуть длиннее, чем расстояние до карбюратора, его необходимо подрезать. Проделав данные изменения, можно закрыть крышку на карбюраторе.

Карбюратор солекс 21053 1107010 20 схема жиклеров

Старую прокладку использовать не стоит. Закрыв карбюратор крышкой, следует начать его подсоединение ко всему, что вы отключили от Озона. Проведите к тройнику карбюратора соединение с системой охлаждения. Теперь нужно жиклеры карбюратора солекс 21053 1107010 20 шланги и от раздатчика системы зажигания. Затем установите тройник у фильтра тонкой очистки. Его следует ставить на топливопровод. К тройнику подсоедините провод, ведущий к поплавковой камере карбюратора.

Сделать это нужно при помощи обратного клапана. Теперь осталось обратно прикрепить возвратную пружину, а на первое время для безопасности можно установить еще и дополнительную, прикрепив ее к вершине блока. Электрический клапан подключите к реле света, а затем установите основание воздушного фильтра и элемент жиклеры карбюратора солекс 21053 1107010 20 и подсоедините их к системе выпуска газа.

Карбюратор Солекс на классику установлен. Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей. Микроизмерители настраиваются по эталонным жиклерам. Карбюратор эмульсионного типа, с последовательным открытием дроссельных заслонок. Карбюраторы имеют сбалансированную поплавковую камеру, систему отсоса картерных газов в задроссельное пространство, подогрев эмульсии на выходе из системы холостого хода.

В карбюраторах имеются две главные дозирующие системы первой и второй камер, система холостого хода первой камеры с переходной системой рис. Карбюратор дополнительно имеет патрубок отбора паров бензина из поплавковой камеры.

Для рассматриваемых карбюраторов с полуавтоматическим пусковым устройством остаются в силе указания по ремонту, изложенные в руководстве по ремонту для карбюраторов с ручным управлением.

Отличительными особенностями являются следующие моменты: другие регулировки пускового устройства и системы холостого хода, несколько другой порядок разборки и сборки крышки рис. Категорически запрещается поворачивать биметаллическую пружину пускового устройства карбюратора как в направлении навивки, так и в обратном направлении. Несоблюдение этого требования приведет к повреждению биметаллической пружины и отказу работы пускового устройства карбюратора.

Запрещается промывать корпус полуавтоматического пускового устройства и его деталей, чтобы не нарушать смазочных качеств втулок, осей жиклеры карбюратора солекс 21053 1107010 20 рычагов пускового устройства. Полуавтоматическое пусковое устройство улучшает управление автомобилем и снижает токсичность отработавших газов на режимах запуска и прогрева двигателя. На оси воздушной заслонки жестко установлен рычаг 28 с двумя штифтами, на один из которых надета жиклеры карбюратора солекс 21053 1107010 20 пружина.

Второй штифт входит в фигурный паз рычага 25 управления воздушной заслонкой. На наружную кромку рычага 25 опираются регулировочный винт 24 приоткрывания дроссельной заслонки первой камеры и штифт рычага 20 блокировки второй камеры.

В крышке 12 карбюратора установлены игольчатый запорный клапан 33 подачи топлива, поплавок 38, топливный фильтр 32, патрубок 13 подачи топлива в поплавковую камеру. К приливу крышки 12 крепится крышка пускового устройства с диафрагмой 17 в сборе со штоком В крышку завернут электромагнитный запорный клапан 10 с топливным жиклером холостого хода.

В корпусе 8 карбюратора отлиты большие диффузоры и установлены малые легкосъемные диффузоры, отлитые заодно с распылителями главных дозирующих систем. В корпусе 8 установлены распылители 16 ускорительного насоса с шариковым клапаном, главные воздушные жиклеры 14 и 29 с эмульсионными трубками 30 в эмульсионных колодцах, заборная трубка переходной системы с топливным жиклером.

В эмульсионные колодцы завернуты главные топливные жиклеры В приливы корпуса карбюратора устанавливаются регулировочный винт жиклеры карбюратора солекс 21053 1107010 20 закрытия дроссельной заслонки 34 второй камеры, а также регулировочный винт 19 количества смеси холостого хода с электроприводом 27 конечного выключателя экономайзера принудительного холостого хода. В корпус завернут регулировочный винт 22 качества смеси холостого хода.

К приливу корпуса 8, образующему рабочую полость ускорительного насоса, четырьмя винтами крепится крышка ускорительного насоса с рычагом 4 привода в сборе с диафрагмой 6 насоса. К корпусу крепится также винтами крышка экономайзера мощностных режимов с рабочей диафрагмой 9.

Закрыв карбюратор крышкой, следует начать его подсоединение ко всему, что вы жиклеры карбюратора солекс 21053 1107010 20 от Озона. Проведите к тройнику карбюратора соединение с системой охлаждения.

Теперь нужно протянуть шланги и от раздатчика системы зажигания. Затем установите тройник у фильтра тонкой очистки. Его следует ставить на топливопровод. К тройнику подсоедините провод, ведущий к поплавковой камере карбюратора.

Сделать это нужно при помощи обратного клапана. Теперь осталось обратно прикрепить возвратную пружину, а на первое время для безопасности можно установить еще и дополнительную, прикрепив ее к вершине блока. Электрический жиклеры карбюратора солекс 21053 1107010 20 подключите к реле света, а затем установите основание воздушного фильтра и элемент фильтрации и подсоедините их к системе выпуска газа. Карбюратор Солекс на классику установлен. После того как вы установили Солекс на классику, нужно настроить.

Делается это для того, чтобы получить лучшие показатели в скорости езды автомобиля и уменьшить его расход топлива. Итак, первое, жиклеры карбюратора солекс 21053 1107010 20 чего следует начать, — настройка уровня топлива в поплавковой камере. Настраивать его можно при помощи специального шаблона. Однако, поскольку бензонасосы на машинах не всегда одинаковые, делать так не стоит. В обеих камерах будет различное расстояние, однако нужны показатели от 23 до 25 см.

Карбюратор солекс 21053 схема и устройство

Подровнять уровень топлива можно, искривив поплавки и слив все лишнее. Теперь можно поставить назад все, что вы сняли с карбюратора в процессе. Заведите двигатель и следите за обеими камерами Солекса. Если с них капает бензин, то нужно еще немного уменьшить количество топлива. Если мотор барахлит, значит, нужно его увеличить. Затем снова посмотрите уровень жидкости в топливном бочке.

Тарировочные данные и параметры карбюратора ДААЗ 21053-1107010-20 Солекс

Скорее всего, до успеха вы сделаете попытки. Сократить количество времени, которое вы потратите на работу, можно, подкачивая бензин рукой.

Разобравшись с предыдущим пунктом, возьмитесь за холостой ход. Это не увеличит скорость езды, но уменьшит расход топлива.

Нельзя просто поменять жиклеры. А потому следует ознакомиться с тем, с чем вам предстоит работать. Топливные жиклеры подают в двигатель некоторое количество бензина, которое втягивается туда благодаря диффузорам. Количество втянутого через жиклеры бензина напрямую зависит от объема двигателя.

Карбюратор солекс 21053 схема и устройство

Содержание

Виды карбюраторов
Описание устройства
Установка карбюратора Солекс 21053 на классику
Настройка
Настраиваем холостой ход
Замена жиклеров
Как мыть карбюратор?
Виды карбюраторов
Описание устройства
Установка карбюратора Солекс 21053 на классику
Настройка
Настраиваем холостой ход
Замена жиклеров
Как мыть карбюратор?

Всем привет. Однажды подвернулся шанс у меня в городе поменять ненужные мне запчасти на новый солекс 21053-20 и грех было им не воспользоваться. В плане инсталляции солекса на классику важен как сам солекс так и умение его правильно «приготовить», о чем и пойдет речь в этом БЖ.

Итак, для установки данного карбюратора нам понадобится:
1. Кронштейн из комплекта тяг для солекса на ниву/классику
2. Сектор газа, но не тот что поет «частушки» =) а тот что стоит на 08м солексе
3. Ролик стеклоподъемника 2101
4. Трос газа в сборе с кожухом от карбюраторной Таврии 1102
5. Трос подсоса в сборе с кожухом от 2108
6. Две тонкие прокладки (нижней части) от 2108
7. Толстая теплоизоляционная прокладка карбюратора 2108

Первым делом до установки нужно превратить обычный солекс в «вечный» путем установки сеточек на балансировочные отверстия поплавковой камеры. Они предназначены для поддержания атмосферного давления внутри камеры. Но при попадании через них соринки — она завершает свой путь внутри топливного жиклера. Это один из недостатков конструкции всех карбюраторов солекс. В 53м карбе эти отверстия больше чем в карбах 08-го семейства (6мм против 4мм) и как говориться в такую прорубь попасть соринке сам бог велел =) Я вырезал сеточки и закрепил их кусками ПВХ трубок подходящего размера. Воздух проходит свободно и сетки никуда не вылетят. Параллельно с установкой сеточек не будет лишним промазать герметиком стыки на кастрюле снизу, а так же места крепления 3х винтов, на которые прикручивается крышка. Они могут пропускать воздух вместе с пылью.

Комплект тяг для солекса на классику, который продают в магазинах — никуда не годится и как вы уже поняли ставить я его не буду. Уже была попытка установки солекса и ниво-тяг и абсолютно ничего хорошего из этого не вышло. По этому от них решил отказаться раз и навсегда. Этот узел (в народе вертолет) чем напоминает мне кулису КПП в гольфе2. Пока новая — ходит туго, но передачи четкие, когда поездит пару лет — уже легкая, но и люфтит. Полноценный тросиковый привод я тоже ставить не хочу так как в случае чего уже будет невозможно вернуться на озон. По этому я сделал акцент на максимальной совместимости и установил так называемый гибридный привод газа. На авторство я не претендую, так как думаю уже кто-то повторял что-то подобное, но идея данной конструкции пришла в голову сама и абсолютно без подглядывания у кого либо.

Теперь конкретно.
Берем кронштейн из комплекта тяг для солекса на классику и загибаем его вот таким образом. Это нужно для соблюдения соосности тросика и канавки в секторе.

Далее на модифицированный кронштейн одеваем ролик стеклоподъемника от 2101 и получаем вот такую конструкцию

Теперь нам нужно изготовить кронштейн на который будет закреплен таврический кожух. В нашем случае кожух будет выступать в роли упора для родной тяги газа. Если его не будет — тяга будет упираться в патрубок печки который на ГБЦ. Кронштейн я изготовил из толстого листового алюминия. С такого же как у меня сделан кронштейн катушки зажигания который я показывал в записи о МПСЗ. Катушка на своем месте сидит отлично поэтому для кожуха прочности листового алюминия хватит за глаза.

Вот такое изделие получилось на выходе.

Можно было конечно его покрасить, но ради такой мелкой детали мне было лень трясти баллоны да и тем более его не видно. И да, забегу вперед — я его чуток укоротил и сделал округлые уголки. Так что тут все пучком.

Готовый привод газа на своем месте выглядит вот таким образом

Далее меряем ход троса для полного открытия заслонок и сравниваем со стандартным ходом родной тяги.

Как видно — он получился такой же. По этому положение и ход педали в салоне останется неизменным.

Теперь еще 1 важный момент. Усилия пружины заслонки 1й камеры недостаточно для возврата тросика в исходное положение и много людей выходят из положения установкой возвратной пружины от 2108. Все бы хорошо, но ее попросту некуда крепить. По этому я придумал интересное решение — в свободное отверстие сектора газа вкрутил винт и зафиксировал его с обратной стороны гайкой. Он будет новым упором для пружины заслонки, и благодаря ему пружина получит дополнительное натяжение.

Результат доработки вот такой. Фото «до»

Теперь трос возвращается на свое место без проблем и никаких дополнительных конструкций под заслонкой изобретать не нужно.

Вроде все готово к установке на двигатель, но меня смутила теплоизоляционная прокладка. Я решил ее притереть на стекле и как оказалось не зря. С одной стороны она была кривовата.

К родной тяге газа трос я закрепил винтом, двумя широкими шайбами (которые изготовил из 25 копеек) и гайкой. Свободный кусок троса (5-6см) я закрепил к тяге кабельной стяжкой. Трос крепим таким образом, чтобы при полностью нажатой педали открывались обе заслонки и не было чрезмерного натяжения троса.

Упор троса настраиваем так чтобы при отпущенной педали и закрытых заслонках был свободный ход тяги в 2мм. Зазор в 2мм показан на следующем фото.

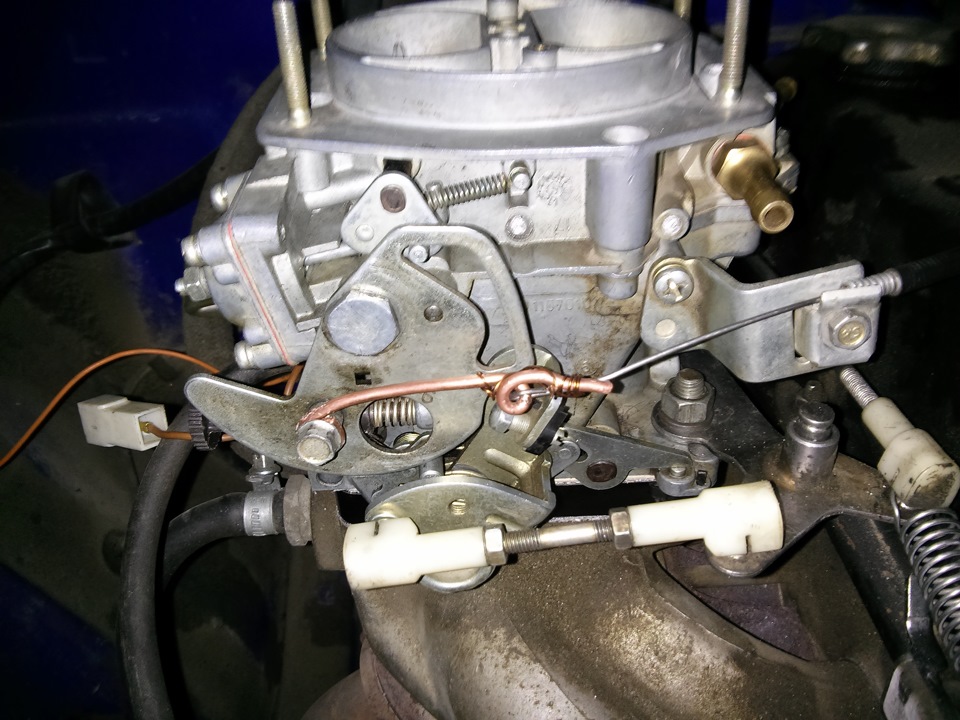

Установленная конструкция имеет следующий вид

Как видим все поместилось, ничего не задевает и работает отлично. Вот и все нюансы по установке так называемого «гибридного» привода газа для солекса. Есть видео работы.

На видео заслонка открывается рывками — это потому что я снимал в одиночку и дергал ее левой рукой из-под капота. На педальке все четко и плавно.

Трос подсоса ставим от 2108. Отрезаем кожух и сам трос на нужной нам длине. Тут я думаю все понятно.

Касательно обратки — пока у меня она заглушена, но в будущем я думаю будет и только полноценная в бак. Недо-обратки не хотелось бы.

Вход сапуна (как большого в кастрюле, так и малого на карбюраторе) заглушен, так как по моему мнению сапунящие газы во впуске это ничего хорошего. Сапунящие газы у меня выходят прямиком в атмосферу. Да простят меня экологи и им подобные.
Штуцеры рециркуляции соединены между собой по причине отсутствия системы рециркуляции =)
Штуцер вакуума для трамблера заглушен по причине отсутствия трамблера =)
Узел подогрева с карбюратора снят по причине его нецелесообразности в нашем климате.

И последний момент. Многим не нравиться колодец для винта качества, так как винт не удобно доставать. Но не стоит спешить и пилить его. Я решил превратить этот минус в плюс — заглушил колодец подходящей резиновой заглушкой. Теперь внутри его не будет собираться пыль и грязь.

Теперь касательно ощущений после установки. Педаль очень мягкая, несмотря на то что родная пружина возле рулевого редуктора на своем месте. Ездовые качества на газу отличные, благодаря увеличенной заслонке 1й камеры (23мм против 21мм на озоне). Там где на озоне нужно было открывать вторую — сейчас едет еще на первой. На бензине не едет… на бензине летит. Озон и рядом не стоял. Если и стоял рядом — то только вебер.

Ну и напоследок небольшой отзыв о карбюраторе 2105 АТ. За 5 лет эксплуатации показал себя хорошо. Что в нем было плохое это мембраны ускорительного насоса и пускового устройства. Они были заменены при первом обслуживании через год-полтора, но не из-за потери целостности, а из-за того что были «стремные» на вид и очень тонкие. Еще была заменена крышка ускорительного насоса по причине того что во время обслуживания родная крышка упала за стол и достать ее оттуда было на тот момент нереально. В поисках дополнительной мощности был установлен интересный мех. привод 2й камеры. О нем я тоже писал в одном из БЖ и даже снимал видео. Менялся жиклер ХХ 2й камеры (он же переходной системы) на жиклер большего номинала. Главные жиклеры даже ни разу не выкручивались. Больше я ничего с ним не делал и он мне мозги совсем не парил. Хоть и китай, но видимо мне повезло. Сейчас переедет на полку и будет запасным вариантом. На этом вроде все. До скорых встреч!

Вот эта часть карбюратора

Всем, кто ищет инструкции по установке Солекс 21053 1107010 20, предлагается ознакомиться с ними. Карбюратор — это, возможно, важнейшая часть автомобиля. Ведь именно от него зависит то, сколько топлива будет потреблять машина. К тому же от данной части автомобиля зависят еще и динамические его показатели, которые будут непременно возрастать с улучшением качества карбюратора.

Слабые карбюраторы, характерные для малолитражек, будут глушить мощные двигатели, объемом превышающие 1,5 литра. Это будет мешать авто разогнаться максимально. Даже если вы установили подходящий к машине карбюратор, польза от него будет далеко не полной, если он не настроен. Настраивать его несложно, однако для этого нужно обладать небольшим багажом знаний, который поможет в достижении цели.

Виды карбюраторов

Следует сказать, что карбюраторы на ВАЗ существуют всего трех типов. Это карбюраторы Вебер, Солекс и Озон. Все три с успехом применяются на отечественных автомобилях, так как почти все они разрабатывались для этой цели. Исключением является карбюратор типа Вебер. Его история начинается с Италии, а поскольку некоторые российские авто тоже имеют эти корни, итальянский карбюратор как нельзя лучше чувствует себя в них. Создателем является Эдуард Вебер — человек, который подарил миру улучшение динамических показателей авто, а также меньший расход топлива.

Следующим карбюратором является Озон. Главной задачей при его разработке было уменьшение расхода топлива. На данный момент Озон еще можно встретить на многих автомобилях, однако попадаются они все реже. Дело в том, что карбюратор часто ломается. Конечно, назвать его совсем бесполезным нельзя, ведь свою задачу (создать меньший в сравнении с Вебером расход топлива) он выполнил на отлично. А если его правильно настроить, то динамические показатели тоже будут неплохие.

Следующий карбюратор — Солекс 21053 1107010. 21053 1107010 20 — это карбюратор Солекс пятой модификации. Солекс — это французская фирма, которая давно уже перестала выпускать свою продукцию. Ее дело подхватил ДААЗ (Димитровский Автоагрегатный Завод), который делает это и по сей день. Отличие Солекса от Озона минимальное, но существенное. Оно заключается в том, что карбюратор не ломается. При этом его показатели неплохие, их можно улучшить, правильно наладив устройство. Однако процесс настройки карбюратора не самый простой, и именно по этой причине выше упомянут карбюратор Солекс 21053 1107010. Дело в том, что модификация 21053 1107010 20 уже максимально налажена, и от вас требуется просто правильная его установка. В ней, кстати, тоже можно немного подкорректировать характеристики на устройство.

Описание устройства

Устройство карбюратора довольно простое, если не вникать в дополнительные детали. Сверху находятся две сквозные камеры. Их главная задача — это всасывание воздуха в аппарат для дальнейшего смешивания его с бензином. Впрыск бензина осуществляют жиклеры, а с воздухом он смешивается через диффузоры. Те, в свою очередь, располагаются прямо по центру камер Солекса. Они создают необходимое разряжение в давлении, чтобы происходило втягивание топлива. Топливо поступает из расположенной справа от диффузоров поплавковой камеры. Уровень бензина в них должен соответствовать норме, о которой будет рассказано ниже. Регулируется он при помощи специального поплавка и запорной иглы.

Все это верхняя часть карбюратора. Последней частью является крышка, расположенная прямо над поплавковой камерой. Ее необходимо снять при работах. Функция нижней части — обеспечение работы верхней. Все, что находится под уровнем поплавковой камеры, называется корпусом карбюратора. Его составные части — это нижние окончания первичной и вторичной камер (те самые, что служат для потока воздуха) и расположенные внутри них дроссельные заслонки, в задачу которых входит открывать и закрывать сквозное движение кислорода. Свою работу заслонки начинают поочередно, сначала открывая первичную, а затем и вторичную камеру.

Установка карбюратора Солекс 21053 на классику

Теперь можем приступить к процессу замены родного карбюратора автомобиля на Солекс модификации 21053 1107010 20. На ВАЗах старый карбюратор — это обычно Озон, произведенный на базе ДААЗ. Главная проблема его в том, что он далеко не так надежен, как хотелось бы. К тому же расход топлива на нем несколько больше, чем на Солексе. Именно поэтому заменяется один на другой. Кроме того, чтобы просто установить Солекс 21053 на классику, желательно правильно его настроить.

Порядок установки карбюратора Солекс 21053 на классику ничем не отличается от установки на нее иных моделей данного устройства. Солекс 21053 на классику легко разместить в любом двигателе заднеприводного ВАЗа. Итак, для начала следует устранить всякую вероятность попадания инородных частиц во впускной коллектор. Достигаем этой цели путем очищения моторного отсека от грязи. Не нужно добиваться идеального блеска. Просто помойте его.

Теперь отключите озоновский карбюратор от всего, что держит его в машине. Аккуратнее всего отсоединяйте шланги от системы подогрева и топливные шланги. Сделав это, нужно снять трос от воздушной заслонки. Он крепится на скобе, которую необходимо вынуть прежде всего. Затем можно достать старый карбюратор. С той же целью, с которой вы мыли отсек двигателя, следует очистить и ту площадь, на которой стоял Озон. Если в процессе вы обнаружите на поверхности какие-либо трещины, дыры и неровности, то нужно их обязательно замазать герметиком.

Теперь пора создать теплоизоляцию для Солекса 21053 1107010 20. Достигнуть этого помогут утеплительные прокладки. Укладывать их следует друг на друга, чередуя тонкие и более плотные. Сверху установите карбюратор 21053 1107010 20. Для большего комфорта в будущем следует ставить Солекс 21053 на классику сразу без верхней крышки. При этом привод дроссельной заслонки не должен находиться позади. Со стороны верхней части головки блока нужно расположить кулису тяги привода от первичной и вторичной камеры. Задача кулисы — регуляция дроссельной заслонки. На старом Озоне вы найдете простые пластмассовые наконечники от тяги, можно снять их и установить вместо наконечников на Солексе.

Теперь нужно отрегулировать длину троса от привода дроссельной заслонки. Если он оказался чуть длиннее, чем расстояние до карбюратора, его необходимо подрезать. Проделав данные изменения, можно закрыть крышку на карбюраторе. Старую прокладку использовать не стоит. Закрыв карбюратор крышкой, следует начать его подсоединение ко всему, что вы отключили от Озона. Проведите к тройнику карбюратора соединение с системой охлаждения. Теперь нужно протянуть шланги и от раздатчика системы зажигания. Затем установите тройник у фильтра тонкой очистки. Его следует ставить на топливопровод. К тройнику подсоедините провод, ведущий к поплавковой камере карбюратора. Сделать это нужно при помощи обратного клапана. Теперь осталось обратно прикрепить возвратную пружину, а на первое время (для безопасности) можно установить еще и дополнительную, прикрепив ее к вершине блока.

Электрический клапан подключите к реле света, а затем установите основание воздушного фильтра и элемент фильтрации и подсоедините их к системе выпуска газа. Карбюратор Солекс 21053 на классику установлен. 21053 1107010 20 будет долго служить, если вы будете соблюдать некоторые правила по его настройке и время от времени проводить его чистку.

Настройка

Агрегат требует настройки

Итак, первое, с чего следует начать, — настройка уровня топлива в поплавковой камере. Настраивать его можно при помощи специального шаблона. Однако, поскольку бензонасосы на машинах не всегда одинаковые, делать так не стоит.

Настраивать уровень нужно следующим путем:

На пять минут заведите двигатель и дайте ему поработать на холостых оборотах. Надо сказать, что заведется он, даже если Солекс совсем слабый и жиклеры давно пора сменить.
Дав отработать указанное время, заглушите мотор.
Снимите топливопроводный шланг. Если этого не произвести, то бензин может политься по нему и изменить показания. Отверните винты, крепящие крышку Солекса, и вытащите трос подсоса.
Снимая крышку, будьте предельно осторожны, если сделать это неправильно, можно повредить поплавки.
Любым приспособлением для измерения расстояния определите количество сантиметров от уровня топлива до того места, где раньше была крышка.

В обеих камерах будет различное расстояние, однако нужны показатели от 23 до 25 см. Подровнять уровень топлива можно, искривив поплавки и слив все лишнее. Теперь можно поставить назад все, что вы сняли с карбюратора в процессе. Заведите двигатель и следите за обеими камерами Солекса. Если с них капает бензин, то нужно еще немного уменьшить количество топлива.

Если мотор барахлит, значит, нужно его увеличить. Затем снова посмотрите уровень жидкости в топливном бочке. Скорее всего, до успеха вы сделаете 3-4 попытки. Сократить количество времени, которое вы потратите на работу, можно, подкачивая бензин рукой.

Настраиваем холостой ход

Регулируем холостой ход

Отыщите рукой болт, отвечающий за качество смеси.
Аккуратно закрутите его до самого конца. Только не переборщите, иначе можно сорвать резьбу.
Когда крутить винт станет трудно, следует сделать несколько поворотов назад — 5-6, не больше.
Поверните ключ зажигания и заведите мотор. Теперь нужно найти оптимальное соотношение положения винта качества и состояния в штуцере вакуумного разряжения. Для этого полностью уберите подсос и доведите обороты двигателя до 500-1200.
Медленно поворачивайте болт качества до тех пор, пока двигатель не начнет слегка барахлить. Но, не дав ему заглохнуть, начните затем крутить его обратно, вплоть до момента правильной работы мотора.
Нащупайте болт, отвечающий за количество оборотов, и доведите их до 850-900. Поскольку скорее всего после этого двигатель начнет глохнуть, нужно немного подрегулировать его винтом качества. С первого раза всего этого не добиться. Все указанные действия стоит продолжать до тех пор, пока машина не будет работать на указанных оборотах при минимальном положении винта качества.

Вернуться к оглавлению

Замена жиклеров

Нельзя просто поменять жиклеры. вы обязательно должны понимать, зачем и как это делается. А потому следует ознакомиться с тем, с чем вам предстоит работать. Топливные жиклеры подают в двигатель некоторое количество бензина, которое втягивается туда благодаря диффузорам. Количество втянутого через жиклеры бензина напрямую зависит от объема двигателя. Отсюда следует, что для правильного расхода топлива нужно устанавливать меньшие жиклеры на больший объем двигателя.

Регулировка уровня топлива

Выбирают жиклеры сначала для топлива, а затем уже для воздуха. Не трогайте вторичную камеру Солекса до тех пор, пока не подберете жиклеры для первой. Самым простым путем было бы отыскать заводской Солекс, который уже имеет искомые жиклеры, рассчитанные на подобный объем двигателя. Однако не забывайте, что не все Солексы подходят на моторы ВАЗа.

У некоторых Солексы заработают сразу, а у других не будут работать вовсе. Поэтому не нужно думать, что можно взять для своего Солекса жиклеры от любого другого карбюратора подобного объема. Отыщите тот, который приспособлен для жигулей, и приобретите такие жиклеры, как на нем. Итак, Солекс 21053 на классику установлен и настроен. Не забывайте регулярно прочищать его для качественной работы.

Как мыть карбюратор?

Поверхность Солекса можно протереть спиртом и подобными средствами. Протерев поверхность, следует прочистить сам карбюратор посредством теплого воздуха. Как это делается? Можно воспользоваться воздушным, а в случае его отсутствия — автомобильным компрессором. Избавьтесь от воздухоочистителя и тщательно следите за тем, чтобы инородные частицы не попали в Солекс.

Топливный фильтр следует поменять

Чистку сетчатого фильтра можно производить раз в 1,5 года. Просто снимите его и помойте, удалив все скопившееся на нем. Не забывайте, что неметаллические части карбюратора следует мыть отдельно! Дело в том, что жидкость, применяемая для металлов, может привести их в негодность.

В поплавковой камере разберите воздушный фильтр и открутите с него хомут. Поскольку поплавок уже настроен, постарайтесь не погнуть и не сломать его. Ставя обратно крышку карбюратора, постарайтесь не опускать поплавок вниз. Топливо из камеры можно извлечь при помощи шприца или резиновой груши. Затем нужно прочистить ее, не повредив поверхность, и вернуть содержимое назад. Топливные жиклеры очищаются при помощи металлической или медной проволоки. Если они загрязнены несильно, то можно просто продуть их.

Этим рекомендациям нужно следовать раз в год, чтобы не допустить поломок и ухудшения качества карбюратора.

Настройка Солекса 21053

Вот эта часть карбюратора

Всем, кто ищет инструкции по установке Солекс 21053 1107010 20, предлагается ознакомиться с ними. Карбюратор — это, возможно, важнейшая часть автомобиля. Ведь именно от него зависит то, сколько топлива будет потреблять машина. К тому же от данной части автомобиля зависят еще и динамические его показатели, которые будут непременно возрастать с улучшением качества карбюратора.

Виды карбюраторов

Описание устройства

Установка карбюратора Солекс 21053 на классику

Электрический клапан подключите к реле света, а затем установите основание воздушного фильтра и элемент фильтрации и подсоедините их к системе выпуска газа. Карбюратор Солекс 21053 на классику установлен. 21053 1107010 20 будет долго служить, если вы будете соблюдать некоторые правила по его настройке и время от времени проводить его чистку.

Настройка

Агрегат требует настройки

После того как вы установили Солекс 21053 на классику, нужно настроить его. Делается это для того, чтобы получить лучшие показатели в скорости езды автомобиля и уменьшить его расход топлива. Итак, первое, с чего следует начать, — настройка уровня топлива в поплавковой камере. Настраивать его можно при помощи специального шаблона. Однако, поскольку бензонасосы на машинах не всегда одинаковые, делать так не стоит.

Настраивать уровень нужно следующим путем:

На пять минут заведите двигатель и дайте ему поработать на холостых оборотах. Надо сказать, что заведется он, даже если Солекс совсем слабый и жиклеры давно пора сменить.
Дав отработать указанное время, заглушите мотор.
Снимите топливопроводный шланг. Если этого не произвести, то бензин может политься по нему и изменить показания. Отверните винты, крепящие крышку Солекса, и вытащите трос подсоса.
Снимая крышку, будьте предельно осторожны, если сделать это неправильно, можно повредить поплавки.
Любым приспособлением для измерения расстояния определите количество сантиметров от уровня топлива до того места, где раньше была крышка.

Если мотор барахлит, значит, нужно его увеличить. Затем снова посмотрите уровень жидкости в топливном бочке. Скорее всего, до успеха вы сделаете 3-4 попытки. Сократить количество времени, которое вы потратите на работу, можно, подкачивая бензин рукой.

Настраиваем холостой ход

Регулируем холостой ход

Отыщите рукой болт, отвечающий за качество смеси.
Аккуратно закрутите его до самого конца. Только не переборщите, иначе можно сорвать резьбу.
Когда крутить винт станет трудно, следует сделать несколько поворотов назад — 5-6, не больше.
Поверните ключ зажигания и заведите мотор. Теперь нужно найти оптимальное соотношение положения винта качества и состояния в штуцере вакуумного разряжения. Для этого полностью уберите подсос и доведите обороты двигателя до 500-1200.
Медленно поворачивайте болт качества до тех пор, пока двигатель не начнет слегка барахлить. Но, не дав ему заглохнуть, начните затем крутить его обратно, вплоть до момента правильной работы мотора.
Нащупайте болт, отвечающий за количество оборотов, и доведите их до 850-900. Поскольку скорее всего после этого двигатель начнет глохнуть, нужно немного подрегулировать его винтом качества. С первого раза всего этого не добиться. Все указанные действия стоит продолжать до тех пор, пока машина не будет работать на указанных оборотах при минимальном положении винта качества.

Вернуться к оглавлению

Замена жиклеров

Регулировка уровня топлива

Как мыть карбюратор?

Топливный фильтр следует поменять

Какой карбюратор лучше на ваз 2107. Выбор карбюратора на «классику» ваз

Если вы владелец классической модели ВАЗ (это модели с 2101 по 2107), то скорее всего вы не раз задавались вопросом : как можно увеличить динамику автомобиля или как уменьшить количество потребляемого топлива. Эти два момента зависят от того, какой карбюратор установлен на автомобиле, насколько качественно он отрегулирован и вообще подходит ли он для регулировок. Итак, если карбюратор не подходит или вы просто хотите купить новый, то знайте, что их довольно много. Каждый рассчитан на конкретные условия (экономичность, динамика, экологичность) и рассчитан на конкретную кубатуру двигателя. Я постараюсь описать все известные карбюраторы, которые устанавливаются без переделок и те, которые нужно слегка доработать.

Какие карбюраторы вообще ставились на ВАЗ 2101-2107?

И так, на самые первые классические автомобили, с 70 по 82 год, устанавливались карбюраторы ДААЗ 2101, 2103, 2106, они производились на Дмитриевском автозаводе, по лицензии полученной от французской фирмы Вебер, поэтому некоторые их называют ДААЗ, и другие Вебер-ы, оба названия правильные. Эти карбюраторы и сегодня являются самыми предпочтительными, ведь их конструкция максимально проста, при этом они обеспечивают просто шокирующую для автомобилей динамику, но их расход топлива от 10 до 13, 14 литров отталкивает потенциальных пользователей. Так же их сейчас очень сложно найти в нормальном состоянии, новые я уже более 25 лет не выпускаю, а старые продаются на барахолках, просто в ужасном состоянии, чтобы собрать такой, надо купить еще два или три.

На смену старым пришли новые ДААЗы, 2105-2107, эти карбюраторы имеют улучшенную систему по сравнению с предшественниками. У них есть еще одно малоизвестное название – Озоны. Почему Озон? Все просто, это самые экологичные карбюраторы, которые в наше время ставят на классику. В целом система у них неплохая, но есть проблемы со второй камерой, она открывается не механически, а с помощью пневмоклапана, в народе называемого «грушей». А когда карбюратор сильно загрязняется или нерегулируется, то его открытие происходит с опозданием или вообще не происходит, из-за чего снижается мощность, снижается максимальная скорость и машина начинает дергаться на высоких оборотах. Эти карбюраторы достаточно экономичны. , расход около 7-10 литров, и при этом они обеспечивают хорошие динамические качества.

Выбор карбюратора для «классики»

Если вы любитель вождения и хотите большего, чем дает вам стандартная система, то вам может подойти карбюратор. ДААЗ 21053 , выпущенный по лицензии французской компанией Solex. Этот карбюратор самый экономичный и обеспечивает наилучшую динамику для классических двигателей, но найти его в продаже довольно сложно, не все продавцы знают о его существовании. В нем используется конструкция, принципиально отличающаяся от конструкций предыдущих моделей ДААЗ. Здесь используется система возврата топлива, есть выход, через который излишки бензина возвращаются в бак, это экономит порядка 500-700 граммов топлива на 100 км пути.

В зависимости от модели может быть множество вспомогательных электронных систем, таких как: система холостого хода, управляемая электроклапаном, система автоматического всасывания и другие. Но больше всего их устанавливают на экспортные модели, у нас в основном только система холостого хода с электроклапаном. Кстати, может доставить массу проблем, в этом карбюраторе очень маленькие каналы для топлива и воздуха, и они очень часто забиваются, если их вовремя не чистить, то первое, что начинает плохо работать это бездействующая система. Этот карбюратор использует около 6-9литров топлива при обычной езде, при этом обеспечивая наилучшую динамику из всех представленных выше агрегатов, кроме Вебера. Если вы хотите получить от двигателя максимум, но при этом не утомлять себя лишними подробностями настройки карбюратора, то смело выбирайте его.

Ну вот я вам и перечислил все стандартные карбюраторы, которые устанавливаются на классику без переделок, нужно только помнить, что если вы покупаете карбюратор, то выбирать его нужно по объему двигателя вашего автомобиля. Даже если вам в руки попал хороший карбюратор, но рассчитанный на другую кубатуру, то с помощью мастера вы сможете поменять в нем форсунки и настроить под свои нужды.

Но не думайте, что на этом список настроек карбюратора заканчивается. Если вы хотите получить от автомобиля еще больше и иметь хороший мастер-карбюратор или можете настроить их самостоятельно, то можете обратить свое внимание еще на два типа карбюраторов, солекс 21073 и солекс 21083 :

первый предназначен для объемом 1,7 кубических сантиметра (для двигателя Нива), от 21053 отличается тем, что имеет больше каналов и больше жиклеров. После его установки вы получите еще больше динамики, но 9-12 литров топлива на 100 км будет потребляться. Так что если вы хотите много динамики и при этом есть деньги на дополнительные расходы, то можете выбирать его.
второй (21083) предназначен для автомобилей ВАЗ 2108-09, и устанавливается на классические двигатели только с переделками, т.к. системы газораспределения у двигателей 01-07 и 08-09 разные. А если поставить карбюратор как есть, то на скорости около 4000 тысяч скорость всасываемого воздуха может приблизиться выше звуковой, что недопустимо, дальше двигатель просто не будет разгоняться. Если вы хотите его установить, то придется рассверлить диффузоры 1 и 2 камер на больший размер, и поставить форсунки чуть большего размера. Все эти переделки стоит делать только в том случае, если вы настоящий ценитель классики, так как они достаточно трудоемки. Стоимость переделок — расход меньше 21053, прибавка в динамике даже больше 21073.

Можно сказать даже больше, есть карбюраторы однокамерные и двухкамерные, импортных фирм, но они во первых дорогие, а во вторых не всегда обеспечивают лучшую динамику и экономичность чем перечисленные выше. Так что решать вам, что выбрать и как ездить.

Под классическими моделями ВАЗ следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто ищут более эффективные решения для улучшения динамических характеристик и/или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решит установить сторонний карбюратор, то при выборе учитывается ряд индивидуальных особенностей.

Стандартные модели карбюраторов

Различные модели карбюраторов ориентированы на защиту окружающей среды, снижая расход топлива или повышая динамику автомобиля. Карбюраторы также были разработаны для различных размеров двигателей. Некоторые модели карбюраторов с одного силового агрегата можно легко установить на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский автоагрегатный завод) 2101, 2103 и 2106 были продукцией, которая производилась благодаря лицензии Weber. По этой причине модели называются и карбюратор ДААЗ, и карбюратор Вебер, но понимают они одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо можно отнести высокий расход топлива на отметке от 10 до 14 литров на сто километров. Еще одной потенциальной сложностью на сегодняшний день является практически полное отсутствие этих моделей, даже бывших в употреблении, в приемлемом рабочем состоянии.

Карбюратор Озон

Модели ВАЗ 2105-2107 получили усовершенствованные карбюраторы ДААЗ. Эту модель карбюратора еще называют Озон. Карбюратор Озон получил свое название благодаря своей экологичности. Полностью исправный и настроенный карбюратор Озон позволяет снизить расход бензина с 7 до 10 литров на сто километров по сравнению с Вебером и способен обеспечить хорошую динамику.

Среди минусов этой модели не отмечено. Процесс активной эксплуатации приводит к ряду проблем со вторичной камерой. Открытие камеры происходит не механически, а благодаря пневматическому клапану.

При загрязнении карбюратора Озон или нарушении его регулировок 2-я камера может открываться с задержкой или оставаться полностью закрытой. Это приводит к заметной потере отдачи силового агрегата, к ухудшению динамики разгона, к снижению максимальной скорости, к неустойчивой работе двигателя на оборотах выше средних.

Не менее популярной является карбюраторная модель ДААЗ 21053, которая является лицензионным продуктом компании «Солекс». Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке на классические двигатели. Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Солекс имеет систему возврата топлива (обратку). Благодаря этому решению излишки бензина возвращаются в бензобак. Обратка позволяет экономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь целую линейку вспомогательных электронных систем. К основным решениям можно отнести систему холостого хода с электрорегулировкой клапанов, систему автоматического холодного запуска и др. Такие нововведения встречались на экспортных версиях автомобиля. На территории СНГ получил распространение карбюратор «Солекс» с электроклапаном управления холостым ходом.

Система оказалась проблемной в эксплуатации. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются. Если своевременно не обслуживать карбюратор, то первой вышла из строя система холостого хода. Карбюратор «Солекс» потребляет от 6 до 10 литров топлива в спокойном режиме. По динамике она уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе – это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «классики» в ряде случаев прибегают к установке на свои автомобили нестандартных моделей карбюраторов. Такая установка потребует определенных переделок и последующих корректировок. Речь идет о карбюраторных моделях Солекс 21073 и Солекс 21083.

Солекс Модель 21073

Данная модель разрабатывалась под двигатель 1,7 л и серийно устанавливалась на силовой агрегат автомобиля Нива. Карбюратор Солекс 21073 отличается от других большими каналами и жиклерами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться увеличения динамики, но расход топлива возрастает до 9-12 литров на сотню.

Солекс Модель 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на «классические» двигатели, то потребуются некоторые доработки. Системы газораспределения двигателей 01-07 и 08-09имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что при скорости около 4000 скорость подаваемого воздуха может достигать скорости звука, и двигатель не сможет дальше крутиться. Для установки этой модели карбюратора необходимо рассверлить диффузоры первичной и вторичной камер для их расширения. Также необходимо установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели 21073.

Подведение итогов

Напоследок добавим, что есть модели карбюраторов иностранного производства. К недостаткам такого выбора можно отнести высокую стоимость, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с вышеперечисленными моделями карбюраторов ДААЗ, Солекс или Вебер.

Если вы владелец модели ВАЗ (от 2101 до 2107), то наверняка не раз задавались вопросом, как повысить динамику автомобиля или как уменьшить количество потребляемого топлива. Эти два параметра зависят от того, какой карбюратор установлен на автомобиле, насколько он отрегулирован и вообще подходит ли он для регулировок. Итак, если это устройство пришло в негодность или вы просто хотите купить новое, то знайте, что их много. Каждый рассчитан на какие-то конкретные условия (экологичность, динамика, экономичность) и рассчитан на кубатуру двигателя.

Какие карбюраторы ставятся на ВАЗ 2101-2107?

Самые первые автомобили комплектовались карбюраторами ДААЗ 2103, 2101, 2106, которые производились по лицензии на Дмитриевском автомобильном заводе. Лицензия была получена от французской компании Weber, поэтому одни назывались Weber, а другие DAAZ, оба названия правильные. По сей день они остаются наиболее предпочтительными, так как их конструкция проста, при этом они обеспечивают отличную динамику для автомобиля, но расход топлива у них варьируется от 10 до 13, 14 литров, что отталкивает потенциальных покупателей. Сейчас их не просто найти в хорошем состоянии, новые не выпускают уже более двадцати пяти лет, а старые продаются на барахолках просто в ужасном состоянии, так что чтобы собрать один, надо купить два или еще три.
Сегодня на смену старым пришли совершенно новые ДААЗы 2105-2107. У них улучшенная система по сравнению с их предшественниками. У них есть другое название — Озоны. Почему Озон? Все просто – это, пожалуй, самые экологичные устройства, которые устанавливаются на классику. У них хорошая система, но иногда бывают небольшие проблемы со второй камерой, которая открывается не механически, а с помощью пневматического клапана, называемого в народе «грушей». А когда карбюратор ВАЗ 2107 сильно загрязняется, то его открытие не происходит вообще или происходит с опозданием, из-за чего снижается максимальная скорость, падает мощность и машина начинает дергаться на высоких оборотах. Эти устройства достаточно экономичны. , так как расход около 7 — 10 литров, и при этом они обеспечивают отличные динамические качества. Стоимость такого карбюратора для ВАЗ 2107 вполне приемлемая.

Выбор карбюратора для «классики»

Если вы хотите больше, чем дает обычная система, то вам подойдет карбюратор ДААЗ 21053, который производится по лицензии французской компанией Solex. Это устройство является наиболее экономичным и обеспечивает наилучшую динамику двигателей, но найти его в продаже сложно, не все даже знают о его существовании. В нем используется конструкция, принципиально отличающаяся от конструкций предыдущих моделей ДААЗ. Здесь используется система возврата топлива, есть выпуск, через который излишки бензина возвращаются в бак, это позволяет экономить порядка 500-700 г топлива на 100 км пути.
В зависимости от модели существует множество вспомогательных систем — например, автоматический подсос, система холостого хода, которая управляется электроклапаном и т.д. Но большинство из них монтируется на экспортные модели, у нас только система холостого хода с электроклапан. Проблем может доставить не мало, так как в этом карбюраторе маленькие каналы для воздуха и топлива, и они часто забиваются, если их вовремя не прочистить система холостого хода начинает плохо работать.
Этот агрегат потребляет около 6-9 литров топлива, обеспечивая при этом лучшую динамику из всех вышеперечисленных агрегатов.
Ну вот мы и упомянули все стандартные модели, устанавливаемые на классику без переделок, нужно только помнить, что если вы решили купить карбюратор на ВАЗ 2107, то выбирать его нужно под объем двигателя автомобиля. Даже если вам в руки попал хороший агрегат, но он рассчитан на другую кубатуру, то вы можете попросить мастера поменять в нем форсунки и отрегулировать так, как вам нужно.
Если вы хотите получить от своего автомобиля еще больше и не знаете какой карбюратор лучше поставить на ВАЗ 2107, то можете обратить внимание на Солекс 21083 и Солекс 21073 шт:
1.последний предназначен для объема 1,7 куб.см. После его установки расход топлива будет 9-12 литров на 100 км, но динамики вы получите еще больше.
2. Солекс 21083 предназначен для автомобиля ВАЗ 2108-09, и устанавливается на обычные двигатели только с переделками, так как системы газораспределения разные. Цена переделок — увеличение динамики, расход меньше 21053.
Так какой карбюратор лучше поставить на ВАЗ 2101? Есть двухкамерные и однокамерные агрегаты от импортных фирм, но они слишком дороги и не всегда обеспечивают хорошую динамику и экономичность, чем перечисленные выше. Так что решать вам, что выбрать и как ездить.

До сих пор много автомобилей ВАЗ, выпущенных 20 и более лет назад. Их владельцев часто интересует вопрос, какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109. Это связано с желанием получить оптимальные эксплуатационные характеристики своего автомобиля. Они хотят уменьшить количество потребляемого топлива, улучшить динамику автомобиля.

Все это сегодня вполне выполнимо, и сами водители могут это сделать сами. По отзывам владельцев, проводивших такую модернизацию, эффект от этого ощутим.

Какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109 мы постараемся осветить в этой статье. Вы должны понимать, что учесть абсолютно все тонкости невозможно, но советы в этой статье достаточно просты и понятны даже начинающим водителям. Вам не нужно использовать какие-то специальные инструменты или технологии, просто дочитайте эту статью до конца, и только потом принимайте окончательное решение о возможности переделки блока питания вашего автомобиля.

Из истории блоков питания ВАЗ

На первых моделях Жигулей, представлявших собой усовершенствованную модель Фиата, адаптированную к дорогам СССР, в топливную систему их двигателей устанавливались устройства, которые были производства Дмитровского автоагрегатного завода. Для их изготовления была куплена лицензия у французской компании. Weber . Им был присвоен индекс ДААЗ 2101, 2103 и 2106. До сих пор они называются ДААЗ или Вебер.

Многие владельцы до сих пор продолжают использовать их на автомобилях, так как они дают хорошие динамические характеристики, а их конструкция проста, без особых конструктивных излишеств. Однако у этих ДААЗов есть один существенный недостаток, слишком большой расход топлива. Эти модели давно сняты с производства, так как с появлением ВАЗ 2105 наступила эра « Озонов ».

Это уже собственная разработка инженеров из Дмитрова, которая существенно отличается от своего предшественника в плане конструкции и эксплуатации. характеристики.Название «Озон» дано неспроста,они были на тот момент самыми экологичными из имеющихся моделей.Отзывы о такой продукции очень благоприятные,но и у них есть проблемы.Так что иногда выходы из строя пневмопривода происходит заслонка вторичной камеры

«Дырявая» диафрагма системы принудительного холостого хода экономайзера доставляет водителю лишние проблемы. Но, несмотря на такие «проколы», репутация у них пока только положительная. Эта карбюраторная модель способна обеспечить хорошую динамику, при расходе топлива около 7 литров на сто километров, нужно лишь следить за ее состоянием и вовремя проводить техническое обслуживание.

Следующим этапом эволюции продукции ДААЗ стал выпуск переднеприводных автомобилей, которые получили название « Satellite ». Их силовой агрегат был оснащен карбюраторами принципиально новой конструкции. Их производство также было основано по лицензии Франции, которую предоставила компания «Солекс». Эта модель была самой экономичной из всех ранее выпускавшихся, а также способный обеспечить хорошие динамические и мощностные показатели моторов

Правильный подбор

Любители тюнинга ВАЗовской классики и просто желающие улучшить ее характеристики, чаще всего останавливают свой выбор на Солекс … Изначально за основу взяты модели от переднеприводных автомобилей ДААЗ 2108 и 21083 . .. Установить их на классику без незначительных доработок невозможно. Остановимся на таких работах подробнее.

При выборе устройства для своего автомобиля необходимо учитывать рабочий объем двигателя. Для двигателей объемом 1,3 литра хорошо подходит ДААЗ 2108, а для 1,6 – ДААЗ 21083. Эти устройства различаются диаметрами сечений диффузоров, а также топливными и воздушными жиклерами. Для установки любой из этих моделей на классический двигатель необходимо дополнительно подготовить следующие компоненты. Новый комплект прокладок на карбюратор, кусок шланга для обеспечения его подогрева, тройник в топливную систему, клапан и комплект тяг на педаль газа.

Чтобы получить максимальную отдачу от этой затеи, хотелось бы заменить электронную систему зажигания. Теперь рассмотрим, как установить карбюратор:

На холодном двигателе нужно снять штатное устройство вместе с прокладками;
Следующим шагом будет установка новых прокладок. Сначала паронит, потом пластик и сверху картон;
Поверх этих прокладок ставится новый Солекс, но крепления еще не зажаты;
Под ближние к двигателю гайки на карбюраторе подложить кронштейн из комплекта тяг для педали газа;
Рычаг привода педали двуплечий надеть на кронштейн, который снимается с клапанной крышки;
Тяга на ней, та что короче, заменяется на новую из купленного комплекта, при необходимости регулируется длина;
Возвратная пружина педали размещена ближе к ней;
Теперь нужно обеспечить подогрев устройства, для этого его подключают к выходному патрубку на впускном коллекторе.

После этого предусмотрен вакуумный заборник распределителя зажигания. Перед установкой устройства на машину желательно проверить и при необходимости отрегулировать уровень топлива в поплавковой камере. Осталось проложить путь для возврата излишков топлива в бак. Для этого перед бензонасосом должен быть установлен тройник, к тройнику подсоединяется клапан на выходе из карбюратора. После небольшой настройки можно попробовать.

Гораздо меньше проблем с доработкой и регулировкой, те владельцы, которые приобретут Солекс, модернизированный до классики, будут иметь индекс 21053 и хорошо работать с двигателем объемом 1,5 литра. На вопрос о карбюраторе на ВАЗ 2109 ответить сложно, так как его Солекс стоит на своем месте и справляется с возложенной на него задачей. Однако можно найти варианты автомобилей с Вебером, либо устройства от иномарок.

Похожие статьи : Решать о необходимости той или иной переделки, конечно же, владельцу. В этой статье мы постарались доступными словами рассказать, какой карбюратор лучше поставить на ВАЗ 2106, 2107 и 2109.. Выбор той или иной модели зависит от требований, которые владелец выдвигает к новому устройству. Кто-то хочет добиться максимальной экономии топлива, а кто-то желает улучшить динамические характеристики автомобиля. Исходя из этого, следует выбирать карбюратор.

Сегодня на дорогах часто можно встретить автомобили, которым 20, а то и 30 лет. В основном это классические модели ВАЗ. Владельцы этих старых автомобилей поддерживают их жизнь всеми возможными способами и добиваются оптимальной производительности. Владельцы старых «Жигулей» хотят повысить динамику автомобиля и снизить расход топлива. Это можно сделать, но все зависит от карбюратора. Давайте посмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, при этом водитель может самостоятельно заменить устройство и настроить его. Если почитать отзывы водителей, заменивших штатный карбюратор, то эффект вполне заметен.

Краткая история карбюраторов для ВАЗ

На первых классических моделях ВАЗ, представлявших собой усовершенствованный итальянский «Фиат», в системе питания в паре с моторами устанавливались приборы производства Дмитровского автоагрегатного завода. Для производства этих карбюраторов была приобретена лицензия у французской компании Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ «Шестёрка». До сих пор такие карбюраторы в народе называются — «ДААЗ» и «Вебер». Многие автовладельцы до сих пор активно их эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Вебера» есть один довольно существенный недостаток — это огромные аппетиты. Эти модели уже давно не производятся, так как вместе с моделью ВАЗ-2105 изделиями «Озон» комплектовались и все остальные «Жигули». Ниже мы поговорим об этом подробнее.

«Озон»

Карбюратор «Озон» на ВАЗ-2106 — полностью отечественная разработка Дмитровских инженеров. Он существенно отличается от французских механизмов как по конструкции, так и по исполнению. Такое название «Озон» (карбюратор) было дано неспроста — в то время он считался самым экологичным. Владельцы положительно отзываются об этих устройствах. Но с ними иногда случаются различные проблемы. Для ВАЗ-2106 его цена от четырех тысяч рублей.

Озон и его проблемы

Иногда отказывается нормально работать пневмопривод заслонки вторичной камеры.

Бывают и неприятности с изношенной диафрагмой в системе экономайзера принудительного холостого хода. Если по какой-то причине в механизм попала грязь или нарушены регулировки, то вторая камера может вообще не открыться, а может и открыться, но с серьезной задержкой. Это приводит к значительному снижению динамики. Теряется мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах. Несмотря на все это ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров. Естественно, устройство необходимо постоянно контролировать и обслуживать. Во избежание загрязнения внутренних камер рекомендуется периодически их очищать. Специальное применение Это химическое вещество продается в аэрозольных баллончиках.

Солекс

Эти механизмы одинаково популярны. Особой популярностью пользуется ДААЗ-21053. Он также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и при этом экономичен. Это хорошее решение, если вам нужен шестиколесный карбюратор. По своей конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского автоагрегатного завода. Солекс оснащен системой возврата топлива.

Благодаря этому раствору бензин может стекать обратно в бензобак автомобиля. Используя систему возврата топлива, можно сэкономить до 400-800 граммов топлива на каждые сто километров. Некоторые версии «Солекса» могут быть дополнены вспомогательными электронными системами. Среди них — система холостого хода с возможностью регулировок с помощью электроклапана. Также встречались на экспортных моделях. В странах СНГ была распространена модель с электроприводом. В эксплуатации этот двухкамерный карбюратор оказался достаточно сложным.

Протоки узкие и часто забиты. Если устройство не обслуживалось, то сначала начала выходить из строя неработающая система, а потом и все остальные компоненты. По расходу топлива «Солекс» на ВАЗ-2106 потреблял от 6 до 10 литров при движении в спокойном режиме. По динамическим характеристикам агрегат уступает только раннему Веберу. Если своевременно проводить профилактику карбюратора, особых проблем Солекс не доставит.

Как выбрать карбюратор и какой поставить на ВАЗ-2106?

Любители делать доработки классических моделей от АвтоВАЗа и просто владельцы, желающие улучшить характеристики автомобиля, чаще всего выбирают Солекс. Используются модели ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок.

Думая, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем двигателя. Для 1,3-литровых агрегатов отлично подойдет вариант ДААЗ-2018. Для двигателей объемом 1,6 литра лучший выбор – ДААЗ-21083. Отличия этих двух моделей заключаются в диаметре поперечного сечения диффузоров, а также в размерах топливного и воздушного жиклеров. Если установить этот карбюратор как есть, то на скоростях, близких к 4 тысячам, скорость нагнетания воздуха может достигать сверхзвука, что недопустимо. Но на разгон это никак не повлияет. Необходимо увеличить диффузоры на первой и второй камерах, установить другие сопла. После этого расход топлива будет как у 21053, а динамика лучше, чем у 21073. Для автомобилей ВАЗ-2106 цена такого карбюратора составит около пяти тысяч рублей.

Особенности установки ДААЗ-2108, -21083

Для монтажа любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе , клапан и тяги для преданого акселератора. Для получения максимального результата от этой процедуры желательно заменить зажигание. Лучше поставить более технологичный, электронный. Контактное зажигание — это прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания – одна из самых полезных модификаций для отечественных ВАЗов, в частности для «Шестерки».

Солекс-21053

Эта модель имеет меньше проблем и не требует серьезного тюнинга, так как этот карбюратор модернизирован для классических моделей. Эти агрегаты хорошо работают с двигателями объемом 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

Но не думайте, что это все, что подходит для «Классики». Если подумать, какой карбюратор лучше поставить на ВАЗ-2106, то я тоже вспоминаю «Солекс-21073». Он предназначен для двигателей объемом 1,7 л – от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще больше динамики, а расход топлива составит 9-12 литров. И если расход и редкая профилактика карбюратора Солекс не пугают, то можно остановить свой выбор на нем.

Исход

Конечно, это далеко не все модели карбюраторов, которые можно установить конкретно на ВАЗ-2106 и другие классические Жигули. Есть много китайских устройств, а также устройств европейских и американских производителей. В продаже имеются как однокамерные, так и двухкамерные модели. Но они отличаются высокой ценой и не всегда гарантируют высокие динамические характеристики и экономичность. Вы получаете только одно из двух. Поэтому на вопрос, какой карбюратор лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить отечественный прибор, один из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он из тех, что при малом расходе топлива дает максимальную динамику для автомобиля.

Установка карбюратора Солекс на классику. Установка карбюратора Солекс на классику Видео: оптимизация расхода топлива

Многих не устраивает работа карбюратора «Озон» или «Вебер», который не обеспечивает хорошей динамики разгона, равномерного разгона, малого расхода топлива и низкой уровень токсичности.

За 30 лет производства «классических» заднеприводных ВАЗов их конструкция, в отличие от внешнего вида, практически не изменилась. Поэтому автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора Озон или Вебер, не обеспечивающего хорошей разгонной динамики, равномерного разгона, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу их «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор на лицензионный «француз».

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской компании «Солекс» выпускает около десятка модификаций карбюраторов «Солекс» для двигателей различного рабочего объема. Эта карбюраторная модель изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», устанавливавшиеся на двигатель, расположенный поперечно в подкапотном пространстве, на определенных режимах движения (при резких ускорениях, в поворотах, на крутых подъемах) завышали топливно-воздушная смесь. .. Происходит это из-за нежелательных движений поплавка в поплавковой камере. «Солексы» лишены этого недостатка, так как поплавковая камера у них двухсекционная, т.е. со спаренными поплавками, движущимися в плоскости, перпендикулярной продольной оси автомобиля (а не параллельной, как на «Озоне» и «Вебере») .

Солексы делятся на 4 модификации:

восьмеричная (2181, 2108, 2183)
21051 для классического двигателя 1.3л — редкость
для двигателя а 2101.5 можно еще найти но не часто
21073 для 1.7л (Нива)

Модификации отличаются друг от друга сечением диффузоров. (21/23, 23/23, 23/24, 24/24 соответственно) Кроме того, «зубилки» Solex имеют разные профили кулачков для привода ускорительного насоса и пускового устройства. Внутри модификации отличаются только размером жиклеров.

Посадочные размеры и приводы у всех одинаковые, просто у «зубильных» карбюраторов «обычный» привод закрыт пластиковой накладкой для крепления троса привода заслонки.

Для установки ЛЮБОГО из перечисленных карбюраторов на классику необходимы:

толстая (10-15мм) пластиковая прокладка — теплоизоляционная. Я видел их двух толщин — около 8мм и 15мм. С точки зрения теплоизоляции лучше второй (проверено), но с ним не на каждой классике можно закрыть капот;
паронит на подводящий трубопровод; · Картон под сам карбюратор;
кусок тонкого шланга для антифриза 80см + 2 хомута;
заглушки для неиспользуемых форсунок. В худшем случае (21073) их 3. Я их сделал из кусков вакуумного шланга подачи на трамблер;
комплект тяг и переходников для газового привода. Продается в некоторых магазинах;
обратный клапан;
Тройник;
Трос всасывающего долота (у нас короткий).

Чтобы получить максимальную отдачу от замены этого основного элемента системы питания, имеет смысл модернизировать систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настроены на создание обедненной смеси. Для его эффективного воспламенения на свече зажигания необходимо создать более мощный искровой разряд. Это может обеспечить только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25 000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания указанные выше характеристики составляют 17000 В и 0,5-0,6 мм соответственно. Зазор в системе контактов можно увеличить, но это вызовет ускоренный выход из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

Сама установка не вызывает проблем. Все это нужно делать НА ОХЛАЖДЕННОМ автомобиле. Снял Озон и старую прокладку, поставил паронитовую прокладку, на нее толстую пластиковую прокладку, сверху картонную, на этот бутерброд и поставил Солекс. Гайками сначала не крепить

Под ближние к двигателю гайки подкладывается скоба из комплекта тяг и переходников, на которой размещается двуплечий рычаг, который можно снять с скобы на блоке головной убор.

Короткий толчок от педали заменен на длинный. При необходимости его придется регулировать по длине. Каждый фиксирует возвратную пружину, насколько позволяет фантазия. Единственный лучший способ сделать это ближе к педали.

Трос всасывания заменяется тросом долота.

Для подключения обогрева дроссельных заслонок снимаем антифризный шланг с впускного коллектора и надеваем его (с хомутом) на патрубок обогрева карбюратора, на другой конец патрубка надеваем стоковый шланг и снова на впускной коллектор. Если отопление не подключено, то в прохладную влажную погоду из-за дросселирования может намерзать на краю заслонки и как следствие нестабильная работа на ХХ.

Отбор вакуума на трамблер берется с нижнего штуцера справа (по ходу движения автомобиля). Вентиляция картера подключается к штуцеру внизу карбюратора, направлена в сторону кабины (самая нижняя)

Перед установкой рекомендую выставить (проверить) уровень топлива в поплавковой камере. Для этого откручиваем 5 винтов крышки карабина, снимаем ее, переворачиваем, собираем с земли винты, выпавшие из крепления крышки (если найдете) и проверяем зазор до прокладки с нижней точки поплавков. Он в соответствии с руководством д.б. 1мм. При этом рекомендую проверить герметичность игольчатого клапана (хотя бы ртом). Замените крышку.

Пластиковые тройники от омывателей стекол использовать не рекомендую — пластик трескается, и там не вода, а бензин: Тройник вставляем в разрыв газового шланга к бензонасосу, шланг с вентилем одеваем соответствующий карбюраторный штуцер — далее на клапан шланга идущего на тройник.

Но лучше, конечно, тащить в танк!

Теперь о впечатлениях и доводке.

Сначала поставил себе 21073. Вроде вторичная камера вообще не открывается, пока не наберешь скорость 120 — незачем. Немного увеличился расход топлива (0,5 — 1л/100км). Зато провалов по сравнению с Озоном практически нет и появился отличный старт. После подбора жиклеров удалось немного снизить расход (не кардинально). При этом появились легкие (но не такие, как у Озона) провалы.

Сейчас у меня ВАЗ 21083. Кулачек разгон. помпа от 21073. Я все же считаю, что это оптимум для двигателя 1,5 литра. Отличная динамика, но расход великоват (меньше, конечно, чем у 21073, но все же 🙂 — будем обеднять.

Общим преимуществом для всех Солексов является более стабильный ХХ, чем у Озонов.

Все Солексы «любят» повышенный СО (0,7 и выше). Можно и меньше (глохнуть не будет), но тряска и т.д.

Недостаток — перегрев в пробках летом. Чтобы уменьшить это, отсоединяю (откручиваю) трубку обогрева дроссельной заслонки на лето.

Штатный карбюратор полностью исправен и отрегулирован, динамика автомобиля неудовлетворительна. Самый простой способ исправить это – установить карбюратор ДААЗ 21073. Возможна установка без изменений, но первая камера стандартно готовит обедненную смесь. Из-за этого при работе первой камеры (при закрытой дроссельной заслонке второй камеры) двигатель не обеспечивает достаточной тяги для интенсивного разгона. Автомобиль будет вяло разгоняться на первой камере и резко увеличивать скорость разгона при открытии второй камеры. Последнее может создать некоторые трудности в управлении тягой на поверхности с низким коэффициентом сцепления. Дело в том, что машина буквально прыгает вперед при открытии второй камеры. Правда, у медали есть и другая сторона — топливная экономичность. Это главная особенность карбюратора 21073.

В полной мере реализовать преимущества увеличенного диаметра главного диффузора первой камеры поможет увеличение пропускной способности главного топливного жиклера (далее ГТЦ) первой камеры. Первый вариант — компромисс между экономичностью и тяговыми возможностями, замена ГТЖ со 107,5 на 110. Интенсивность разгона на первой камере увеличится, но незначительно. Наиболее оптимальным для первой камеры является ГТЖ 115. Возможна установка и ГТЖ 117,5, но немного увеличится расход топлива. Следует отметить, что установка ГТЖ с пропускной способностью более 117,5 приводит к чрезмерному обогащению смеси и, как следствие, повышенному расходу топлива и (в большинстве случаев) ухудшению разгонной динамики.

Жиклеры компенсационные (далее QJ), они же воздушные жиклеры, влияют на состав смеси при увеличении разрежения в главных диффузорах карбюратора, что происходит при повышении оборотов двигателя. До средних оборотов (~2500 об/мин) они оказывают незначительное влияние на состав смеси, но с увеличением оборотов их влияние на состав смеси возрастает. Арифметика проста, чем меньше проходимость КЛ, тем больше смесь обогащается с ростом оборотов двигателя. Поэтому при использовании ГТЖ с пропускной способностью 107,5 и 110 целесообразно немного обогатить смесь применением КЛ с малой пропускной способностью: 145, 150, 155. При использовании ГТЖ 115 можно использовать как 155, так и 165 КЛ. . 117.5 лучше поставить КЖ 165.

Все вышеперечисленное относилось к форсункам первой камеры карбюратора ДААЗ 21073. Со второй камерой немного проще. Можно оставить все как есть (ГТЖ 115, КЖ 135), а можно поставить ГТЖ 120. Последнее немного повлияет на расход топлива, но улучшит разгонную динамику автомобиля. Также следует отметить, что нежелательно ставить максимальный ГТЦ в обе камеры. Наилучшего эффекта можно добиться при максимально допустимом обогащении только одной камеры карбюратора. Например, при умеренном ГТЦ в первой камере (107,5 или 110) есть смысл обогатить вторую камеру установкой ГТЖ 120. При таком соотношении первая камера будет умеренно экономичной с приемлемой динамикой разгона, а вторая камера будет компенсировать обедненную смесь при полном открытии обеих дроссельных заслонок…

Существует ряд других особенностей, связанных с работой карбюраторов Солекс. О некоторых из них мы постараемся рассказать ниже.

Двигатель не поддерживает стабильные обороты холостого хода. Или не удается установить нормальные обороты ХХ (800-1400 об/мин в зависимости от распредвала), что важно, если установлен распредвал с широкими фазами газораспределения.

Состав смеси холостого хода слишком беден. Винт качества смеси затянут сильнее, чем нужно. Решается корректировкой СО в пределах 2%.
Подсос воздуха после дроссельной заслонки. Необходимо проверить привалочную плоскость карбюратора, герметичность патрубка вакуумного усилителя и его уплотнений, герметичность впускного коллектора и прокладки между ним и головкой блока цилиндров .

Двигатель глохнет после «дросселя».

Если оба предыдущих пункта выполнены, то необходимо заменить жиклер ХХ на жиклер с большей пропускной способностью. А также проверить работу блока управления ЭПХХ.

Как правило, подбирают типы жиклеров карбюратора Солекс 21073 при его регулировке на двигателе. Некоторым из водителей иногда кажется, что если мечта сбылась и Солекс наконец-то установлен на машину, то все проблемы разом решатся. Но не тут то было! Основная работа начинается только после установки. Разработанный для экономии ваших денег на топливных ресурсах, Solex нуждается в тонкой настройке для правильной работы.

Хорошо если есть знакомый карбюратор. А если нет? Можно попробовать сделать самому, но для этой процедуры нужно знать как минимум больше информации о самом карбюраторе.

Подбор типов жиклеров карбюратора Солекс 21073 является одной из составляющих его настройки для наиболее разумной дальнейшей эксплуатации. И прежде чем менять одно на другое, нужно принципиально понять: зачем, и что это за деталь?

Теория

(banner_content) Двигатель засасывает воздух через диффузор, а некоторое количество бензина через топливный жиклер. Объем всасываемого воздуха и топлива также зависит от объема двигателя. Поэтому есть тенденция: ставить маленький жиклер под больший объем двигателя. А если приходится ставить аналогичный карбюратор Солекс 21073 на малообъемный двигатель (например, 1,5), то штатные жиклеры бедные (т.е. дают ненасыщенную смесь).

Поэтому можно сказать, что все начинается с топливного жиклера — его выбор и настройка. После этого, уже во второй голове, к ней нужно подобрать воздушную. Для начала — строго с первой камеры, пока не настроишь, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры от него.

Основы выбора

Если поставить, например, Солекс 21041 (объем 1,8) на двигатель 1,5. Это карбюратор с диффузором 24х26, расход топлива – 102,5, что маловато для двигателя 1,5. Ищем совпадение камер и рассеивателя. Находим наиболее близкий из вариантов: Солекс 21073. У него диффузор 24х24 и ТЖ — 107,5. И первые камеры практически одинаковые. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то и подсос бензина будет меньше (жиклер плохой). Значит нужны ТЖ (топливные жиклеры) от 110. Собираем несколько.

Далее вам нужно решить что вы хотите получить: экономичную неторопливую или затратную приемистость. В зависимости от решения также выбираем ТЗ: для регулировки обогащения или обеднения воздушно-топливной смеси (обедненная приведет к экономии бензина, но повлияет на разгонную динамику автомобиля).

Несколько примеров как подобрать

Двигатель 1.8 л … Карбюратор — Солекс 21073 (24х24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЗ — 115, воздушная (ВЖ) — 125-я. холостой: 41-й. В этой ситуации расход АИ 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 Д … карб — Солекс 21073. В первом — ТЗ 115-й, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. ХХ — 41-й. Бензин АИ 80. Расход — трасса 10, город 12.

Доп.информация

В общем, помимо подбора жиклеров, есть еще много полезных и интересных нюансов по настройке Солекса, чтоб работало правильно и сочетается с двигателем вашего карбюраторного автомобиля.

Всегда нужно начинать с установки уровней в камерах. Они выставляются вручную по положениям самих поплавков, в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как и многие доверчивые пользователи Солекса, что все уже выставлено с завода, мол. Чтобы не доводить до переливов и нагрузки на иглу, делаем соответствующие настройки, подгибая язычки поплавков.

После установки уровней можно заняться холостым ходом. Это зависит от положения саморезов, качества и количества смеси (крутить со снятым подсосом).

Результаты

Само собой разумеется, нет предела совершенствованию. Иногда они могут даже перейти в излишества: просверлить, например, дроссельную заслонку, отшлифовать МД, припаять эпульсионные трубки на карбюраторе. Но, как говорится, сверх меры, вредно для здоровья. А вот такая по-своему увлекательная процедура, как подбор типов жиклеров для карбюратора Солекс 21073, например, вещь вполне необходимая для правильной настройки узла и его полной совместимости с подкапотным пространством. В итоге вы получаете экономичный автомобиль, хорошо отзывающийся на газ.

В наличии 21047, двигло 03 1500. Есть карб 2107-1107010. Есть солекс 21073 со всеми приблудами для установки. Стоит ли начинать этот обмен(ы)n? Поделитесь опытом кто ставил, какие плюсы и минусы и соответственно возможны траблы. …
Попутный ветер!!!

Лично я думаю особого резона это делать нет, тем более, что ОЗОН менее капризен. Если делать так, то заодно и бесконтактное зажигание поставить я так думаю :))

Re: Стоит ли ставить солекс 21073 на классику?
БСЗ стоит. А вот насчет капризности углеводов, слышал, что озон более чувствителен к засорам. Потому что у 73 диаметр сопел гораздо больше, плюс механика на 2-й камере. Так что…. думаю игра может стоить свеч. Может быть?
Попутный ветер!!!

На мой взгляд более склонен к засорам…
все тот же Солекс. Зато с СОЛЕКСом лучше разгоняется и меньше жрет. А вот 21073 мне кажется великовата за 1500. Лучше 21083.

Согласен с Леонидом
Что ты хочешь получить?
Динамика? Так бензина просто нужно больше подавать в камеры, следовательно, и расход увеличится.
Стоит ли выделки для себя теперь думайте
ИМХО — разницы почти нет…
Удачи,
Андрей

Подарки! Так у Озона вроде больше струй…
В общем, если у вас все есть, то ставьте. Я бы обязательно попробовал. Только… правда, 21073 великовата, наверное, для 1,5… Но ничего делать не надо, да, все обратно поставить, а? С Вашим энтузиазмом, интересом и любовью к своему авто 🙂

Демон Даровой))) куда пропал, что аськи нет. ..
Да в том то и дело, что стоит на точно таком же движке. ездун сказал что расход не слишком большой…потом прочитал что тепло не очень,эээ
что существенно…главное динамика….я ради нее готов пожертвовать чем угодно .. не пропадай, давай.. хоть в аську вылезай…..
Попутного ветра!!!

Аськи как таковой у меня нет… Через сайт… (-)
Виа есть жизнь! С самым любимым Сергеем ICQ #99118594

У меня есть такой,
хоть и модифицировали в одной тюнинговой фирме.
Ускорение значительно улучшилось.
Невооруженным глазом видно, что эластичность увеличилась.
Однако на «верху» все осталось на прежнем уровне.
Расход по городу не превышает 10 л/100 км.
Проблем не было (пока).
Я на ней уже 25 км проехал, два раза менял ВОМ и все.
Я даже холостые ни разу не крутил.
Не жалею потраченных денег.
Все хорошее в жизни либо незаконно, либо аморально, либо чревато ожирением.
—
С уважением, ИГОРЬ для ВАЗ-21065.

Re: Стоит ли ставить солекс 21073 на классику?
У меня тоже такой стоит 2106-1600, разгон лучше, расход такой же.
Субъективно двигателю стало «легче» дышать.
как будто от простуды очистился…
так положил…

Re: Дополнение
И обязательно БКЗ..
Работает 20 минут, а радует годами..

Re: Стоит ли ставить солекс 21073 на классику?
Ставьте однозначно.
Он у меня уже два года. Одни положительные эмоции.
Удачи. Альберт. Ваз-2106 с карбюратором 2109 и БСЗ+ЭПХХ

Под классическими моделями ВАЗ следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто ищут более эффективные решения для улучшения динамических характеристик и/или снижения расхода топлива . И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решил установить сторонний карбюратор, то при выборе необходимо учитывать ряд индивидуальных особенностей.

Читать в этой статье
