Оборвалось крепление на КПП – варианты решения проблемы
Технические повреждения автомобиля могут быть разные. После большого пробега и многих лет эксплуатации вы вряд ли избежите сложных ремонтов и даже замены целых дорогостоящих узлов в сборе. Поэтому владельцы автомобилей стараются продавать свои машины, когда подходит к завершению ресурс определенных деталей. Авто должно быть надежным, а когда есть риск выхода из строя крупных элементов, о надежности говорить не приходится. Но есть такие виды поломок, которые невозможно предсказать. Это механические воздействия, приводящие к реальным разрушениям даже на самых малых пробегах. Одним из довольно частых явлений в последнее время становится обрыв креплений коробки переключения передач. На разных автомобилях КПП имеют различные особенности, поэтому и причины могут быть разными. Важно вовремя устранит неполадку, пока вы не получили неприятные проблемы. Скорее всего, такие трудности можно решить только дорогостоящим ремонтом.
Обрыв креплений может также быть разным. В одном случае это раскол на металлической части корпуса, а в другом — обрыв шпилек или болтов. Часто владельцы старых машин сталкиваются с такой проблемой, как увеличение посадочных размеров для болтов и шпилек, деформация крепежных отверстий. Все эти неполадки можно свести к единому понятию обрыва креплений и разбираться с ними единым комплексом. Поэтому сегодня мы поговорим о всех ситуациях, когда вы не можете дальше эксплуатировать коробку передач на автомобиле именно из-за недостаточно качественного крепежа. Дальнейшие поездки на авто могут быть опасными и принести разрушения в системе двигателя, сцепления, самой коробки. Следует сразу же прекратить поездки, отправить авто на станцию техобслуживания и получить консультацию специалиста по вашей ситуации. Без этого никак.
Основные причины возможных разрушений креплений
Первая причина — некачественное изготовление КПП на заводе. Проблема в том, что производители бюджетных автомобилей, да и не только бюджетных, сегодня активно экономят средства на материалах и постоянно облегчают конструкцию агрегатов.
Это приводит к тому, что в конструкциях используются не самые надежные металлы. Несколько лет они еще могут выполнять поставленные задачи, но после истечения этого срока детали начинают ломаться.Также могут быть следующие причины обрыва крепежных мест КПП:
- сильное механическое воздействие на детали, которое приходится именно на место крепления коробки передач к двигателю, в процессе давления болт или проушина могут лопнуть;
- многоразовое снятие и установка КПП для ремонта, чем больше раз происходит демонтаж и последующий монтаж, тем больше шансов повредить крепеж или просто расшатать деталь;
- ошибка мастера на сервисе — при обслуживании коробки ее обязательно снимают с двигателя, а любые ошибки в этом процессе приводят к неестественным нагрузкам и проблемам в будущем;
- неправильные усилия при затягивании — стоит учитывать заводской регламент при замене сцепления или деталей коробки передач, иначе вас ожидают только неприятности в эксплуатации машины;
- применение незаводского крепежа — изменение параметров резьбы, к примеру, может оказаться настоящим испытанием для металлических деталей, поэтому лучше избегать таких неточностей.
Коробка передач любого типа — очень требовательный узел. Именно из-за некачественного сервиса и непрофессионального ремонта возможны самые разные неприятности. Лучше всего обращаться на официальный сервис, пусть он и не всегда самый быстрый и расторопный. Здесь вам предложат дорогой, но качественный сервис. Также отличным решением будет поиск специализированной станции обслуживания, которая работает только с вашим типом автомобилей или с конкретной маркой.
Что делать, если оборвалось крепление КПП?
У вас есть несколько вариантов выхода из ситуации. Раньше на автомобилях использовали чугунные блоки и детали корпуса основных агрегатов, их можно было варить аргоном. И если в корпусе КПП появилась трещина на ВАЗ 2106 20-летней давности, то с такой ситуацией действительно можно справиться с помощью аргона. Но при проблемах на современном автомобиле Ford или Toyota никакая сварка вам не поможет, коробки из таких материалов не варятся.
Сделать можно один из следующих вариантов ремонт:
- Замена картера сцепления. Если коробка передач на вашем автомобиле состоит из двух деталей корпуса отдельно для сцепления и для самого механизма шестерен, вы можете обойтись заменой одной из частей. Именно на картере сцепления часто обрываются проушины.
- Замена полностью корпуса коробки. Его можно купить б/у, но лучше взять новую деталь, чтобы вернуть автомобилю нормальное состояние. В процессе покупки подержанного корпуса можно упустить некоторые моменты, такие как сварка аргоном или небольшие трещины.
- Замена коробки в сборе. Это кардинальный шаг, если никакие другие варианты не помогают решить проблему. Коробку можно снова-таки поискать б/у, но в реальность это не лучший вариант. Новая же коробка передач от завода будет стоить дорого на современный автомобиль.
- Другие варианты. Мастер на сервисе может рекомендовать расточить посадочные размеры крепежа, к примеру, и установить другие болты или шпильки для установки КПП. В каждом случае нужно индивидуально подходить к таким вопросам и размышлять с перспективой на будущее.
Невозможно привести все ситуации к одному знаменателю, поэтому в каждом случае оптимальное решение будет индивидуальным. Принимать конкретное решение на основе консультации с одним специалистом также не стоит. Это может привести к тому, что мастер просто не рассмотрит реальную причину поломки, и вскоре она повториться снова. Консультации следует получить сразу у нескольких специалистов, чтобы понимать реальные причины ваших поломок. Также это позволит принять взвешенное решение о ремонте.
Какие еще поломки поискать при обрыве крепежей КПП?
Обрыв может происходить на фоне других неполадок. Это не только механические повреждения и другие предусловия, которые вызвали непосредственный срыв. Несмотря на снижение качества производства у многих брендов, коробки продолжают делаться из качественного металла, так что оборвать их простым наездом на неровность невозможно.
Стоит проверить следующие важные особенности:
- исправность самой коробки — вполне возможно, что причиной обрыва креплений и разрушения корпуса стали чрезмерные вибрации, которым просто негде больше было найти выход;
- исправность сцепления — в процессе выхода из строя сцепление может не только стать причиной неприятных звуков, но и сильно расшатывать агрегат, расшатывание может выйти поломкой крепления картера сцепления;
- нормальная работа подушек двигателя и КПП — это также распространенная неприятность, которая может стать причиной поломки креплений, так как они оказались в положении на излом;
- исправность двигателя — снова присутствуют чрезмерные вибрации, которые могут найти выход в самом слабом месте, в конструкции многих автомобилей этим слабым местом является именно крепеж КПП;
- нормальная геометрия кузова — это также популярная причина разных технических проблем, ведь если машина плохо восстановлена после аварии, неприятностей будет очень много.
В каждой таком случае есть риск не только обрыва деталей коробки передач, но и других более серьезных проблем. Поэтому стоит внимательно относиться к общему техническому состоянию вашего автомобиля, а также к вопросам состояния конкретных узлов. На каждом ТО при наличии рисков такого обрыва креплений важно проводить полноценный визуальный осмотр элементов и получить заключение специалистам по поводу состояния агрегатов.
Как избежать неприятных эффектов с коробкой передач?
В данном случае ничего не может гарантировать, что вы избежите этой неприятности. Проблема может произойти неожиданно при резком выходе из строя одной из подушек силового агрегата, к примеру. Стоит учитывать и возможность обрыва крепежных элементов при наезде на крупные препятствия на дороге. Если произошел нацеленный удар камнем по КПП, никто не сможет предсказать последствий такой ситуации. Так что предотвратить проблему полностью невозможно.
Зато вы можете выполнить ряд профилактических действий:
- всегда на очередном ТО заказывайте визуальный осмотр двигателя и КПП, контроль состояния системы удержания агрегата в нормальном положении, осмотр подушек и прочих узлов;
- старайтесь вовремя исправлять даже самые незначительные неполадки в автомобиле, чтобы получить оптимальную возможность эксплуатации транспортного средства в дальнейшем;
- пользуйтесь услугами проверенного мастера, который сможет на самом деле быстро и эффективно оценить все присутствующие поломки и дать конкретные рекомендации по их устранению;
- не покупайте машину после аварий, когда кузов уже не держит геометрию, а состояние подкапотного пространства оставляет желать лучшего, это однозначно приведет к поломкам и проблемам;
- откажитесь от покупки автомобилей, которые уже выходили свой ресурс и не могут дальше эксплуатироваться без проблем, это авто с пробегом свыше 300 000 км (для современных машин).
Конечно, каждая ситуация индивидуальная, поэтому судить в общем достаточно сложно. Бывают неприятности, когда из-под колеса вылетает крупный кусок асфальта и попадает прямо по проушине крепления коробки. Это становится причиной обрыва крепежа или деформации крепежного отверстия. Учитывая хрупкость этого материала, такие ситуации далеко не редкие. Так что ездить стоит осторожно и не наезжать на крупные камни, чтобы избежать потенциальных проблем.
Предлагаем посмотреть видео о замене КПП на одном из отечественных авто:
Подводим итоги
Проблема обрыва крепежных отверстий и проушин коробки передач — настоящая крупная неприятность для владельца автомобиля. КПП может быть в идеальном состоянии, ее техническая часть может оказаться абсолютно целой. Но эксплуатации она не подлежит. В таком состоянии самым бюджетным вариантом будет заварить аргоном крепеж, но, к сожалению, такой вариант не сможет обеспечить должную долговечность восстановленной детали. Лучшим по экономичности решением останется замена деталей корпуса, на которых есть повреждение.
Стоит внимательно подходить к процессу восстановления автомобиля в таких случаях, так как далеко не каждый вид ремонта действительно может предложить качественные последствия. Даже если на сервисе вам дают гарантию, следует самостоятельно разобраться со всеми тонкостями процесса, чтобы не попасть потом в неприятную ситуацию. Разбираться с последствиями некачественного ремонта будет еще сложнее, чем с неприятностями при обрыве крепления КПП. А что бы вы делали, если бы на вашей машине оборвались крепежи коробки переключения передач?
Крепление коробки передач в автомбиле ваз 2110
Коробка ваз 2110
Одной из самых очевидных проблем, которые требуют немедленного решения, является замена коробки передач в автомобиле ВАЗ 2110. И естественно, что приходится в процессе сталкиваться с такой составляющей, как крепление коробки передач ваз 2110.
На ваз 2110 крепление коробки передач имеет некоторые особенности, которые делают ее извлечение из автомобиля весьма проблематичным. Для выполнения данной работы необходимо иметь помощника, который поможет в этом нелегком занятии.
Помимо демонтажа и разборки коробки передач, необходимо еще и собрать ее. Процесс сборки не менее проблематичен.
Последовательность действий при замене коробки
Ваз 2110 крепление коробки
Последовательность действий должна быть таковой:
- Из автомобиля изымается аккумуляторная батарея.
- Происходит процесс сливания масла с коробки передач.
- Отсоединяется стартер.
- Демонтируется трос привода сцепления.
Примечание: трос соединяется с вилкой выключения сцепления. Трос расположен в кронштейне на коробке. Для его удаления необходимо произвести вытягивание его из гнезда.
- Датчик скорости присоединен к колодке с проводами. Колодку можно отсоединить посредством сжатия пружин.
- В устройстве имеется болт, который соединяет кронштейн модуля зажигания и коробку передач. Его необходимо удалить.
В верхней части соединения коробки передач и двигателя имеется два болта. Это и есть крепеж коробки передач ваз 2110.
Примечание: Передний болтик (который располагается в автомобиле по его ходу) короче, чем последующий болт.
- Выключатель заднего света присоединен к колодке с проводами. Колодка с проводами отсоединяется снизу автомобиля.
- Болты крепления реактивной тяги к коробке передач откручиваются. Их два.
Крепление коробки ваз 2110
Примечание. Следует отметить, что реактивная тяга имеет контакт с шарниром штока выбора передач.
Способом откручивания крепления, ослабляется хомут. Для удобства проведения последующих действий, тяга сдвигается в сторону.
- Следующим этапом будет извлечение привода колес.
Примечание: Здесь имеется два привода. Их условно можно разделить на правый и левый. В правый привод необходимо вставить заглушку.
Ее необходимо крепко закрепить, так как она может выскользнуть в самый неподходящий момент. Привод, расположенный с левой стороны, нет необходимости полностью извлекать.
Его достаточно сдвинуть немного в сторону, таким способом, чтобы он не мешал в последующих действиях.
- Откручиваются два болта на левой шаровой опоре и поворотного кулака. Они в последствие извлекаются.
- В нижней правой части, где крепление коробки передач ваз 2110 к кузову имеет гайку, необходимо открутить в сторону.
Примечание: некоторые автомобили, которые используют систему впрыска топлива, имеют под данной гайкой особый кронштейн впускной трубы. Его необходимо изъять и оставить шпильку.
- Гайка крепления может быть ослаблена, если некоторые элементы мешают.
Крепление коробки с кулисой ваз 2110
- Картер сцепления имеет на нижней крышке три болта, которые ее удерживают. Их необходимо удалить и снять крышку.
- В левом углу крепления коробки передач к двигателю имеется болт. Его необходимо открутить и отложить.
- Немного подать двигатель вверх.
Примечание: для подачи двигателя вверх или сторону, можно использовать доску или таль.
- В нижней части автомобиля, на креплении левой опоры имеется гайка. Ее лучше удалить снизу автомобиля.
- Задняя опора силового агрегата присоединена к кузову автомобиля. В этом месте необходимо отсоединить две гайки.
Крепление подушки коробки передач ваз 2110
- Задняя опора соединяется с коробкой передач. Их необходимо разъединить. Здесь имеется два болта. Их необходимо открутить.
Примечание: для удобства проведения данной операции, необходимо использовать два ключа, так как гайка может прокручиваться, а в большинстве случаев так и происходит.
- Коробка передач установлена на направляющих втулках. Их необходимо аккуратно «обойти». Для этой цели необходимо взять отвертку и вставить посередине блока цилиндров и картера сцепления.
Примечание. Для удобства проведения операции необходимо придержать коробку передач, так как она может выпасть и повредиться.
- В этот же момент, необходимо продвигать коробку передач в заднюю часть. Растяжка передней подвески станет показателем.
Крышка коробки (задняя) должна пройти над данной подвеской.
Примечание. Иногда, первичный вал не отсоединяется.
В данном случае необходимо отодвинуть двигатель с помощью той же доски. Передний конец коробки передач опускается и изымается снизу автомобиля.
- По окончанию работ с коробкой передач, для тех, которых она извлекалась, ее необходимо установить обратно на прежнее место. Те действия, которые производились в момент разборки, следует повторить в обратном порядке.
Все крепления коробки передач ваз 2110 уже усвоены и проблем не представят. После установки на прежнее место коробки передач, необходимо заменить масло и произвести несколько пробных запусков двигателя. - Помимо запуска двигателя производится регулировка рычага переключения передач и привода выключения сцепления.
Работа со стартером и его крепление
Как описано выше, необходимо отсоединить стартер.
С этим отсоединением могут возникнуть небольшие проблемы, потому необходимо четко придерживаться установленных инструкций по его удалению:
- Перед демонтажем стартера необходимо побеспокоится об отсоединении клеммы «минус» от аккумулятора.
- Отсоединяется картер от поверхности двигателя.
- Гайка крепления стартера легче откручивается, когда производить доступ к ней из отсека с мотором.
- В нижней части автомобиля имеется тяговое реле. Оно имеет клемму, с которой важно отсоединить провода.
- Тяговое реле присоединено к проводу небольшой гайкой. Она же выступает в роли крепления контактного болта.
- Механизм без проблем изымается из автомобиля.
Трос привода сцепления
Могут возникнуть проблемы с отсоединением троса привода сцепления.
Несколько простых правил сделают данный процесс менее сложным:
- Снимается стеклоочиститель ваз.
- В приводе сцепления имеется контргайка и регулировочная гайка. Их необходимо немного ослабить. В вилке сцепления изымается трос.
- Нижний наконечник троса имеет чехол. Под ним располагается гайка крепления. Ее необходимо открутить.
Примечание: гайка может прокручиваться, потому лучшим вариантом станет использование второй отвертки для ее стабилизации.
- Кронштейн имеет шпильки, на которых установлен. С них он и снимается.
На креплении стеклоочистителя имеется два болта. От них необходимо аккуратным способом избавится.
Примечание. Следует, также, запомнить месторасположение данного кронштейна, чтобы не восстановить его не той стороной, которой необходимо.
- Защитный чехол имеет болт, который необходимо открутить. Снимается держатель чехла.
- Чехол нет надобности полностью снимать. Его достаточно сдвинуть в сторону.
Тут же открывается доступ к креплению конца троса к педали сцепления. Здесь необходимо отделить крепежную скобу. - Извлекается наконечник троса.
- Трос вынимается в салоне автомобиля, предварительно открутив болт, который размещен на держателе троса к кронштейну педали.
- Изымается втулка педали сцепления.
Примечание: при поломке втулки, необходимо произвести ее замену.
- Проводится замена троса в обратной последовательности.
Приводы колес
При снятии коробки передач необходимо снять приводы колес.
Для этого необходимо:
- Под защитным колпаком или чехлом имеется гайка ступицы, которую необходимо ослабить.
- Слегка откручиваются гайки на ступице и креплении колес.
Примечание: гайка достаточно плотно прикручена. Чтобы «сорвать» ее с места, необходимо приложить больший плечевой момент для оборота.
Можно воспользоваться трубой.
- Автомобиль приподнимается, под задние колеса устанавливаются стопоры. Для стабилизации автомобиля, необходимо воспользоваться стояночным тормозом.
- Переднее колесо демонтируется. Гайка на ступице откручивается.
- Снимается тормозная колодка и тормозная скоба. Скоба отодвигается в сторону.
Можно воспользоваться пружиной подвески и закрепить ее на ней. Тормозной шланг не должен перегибаться или сильно затягиваться.
Демонтаж коробки ваз 2110
- Поворотный кулак соединяется со стойкой. Элементы соединения следует извлечь.
Там имеется два болта и две гайки. Их необходимо открутить. - Кулак отжимается вниз, и выводится хвостовик наружного шарнира, который расположен в ступице.
- Особым предметов или инструментом извлекается деталь из коробки передач.
Этих правил достаточно для получения доступа к коробке передач. Для последующей установки детали на место, необходимо будет использовать молоток, которым и подгоняется деталь в коробку передач.
Действия по подгонке необходимо производить весьма аккуратно, так как в любой момент можно повредить одну из деталей.
Регулировка рычага переключения передач и привода
Останется провести регулировки рычага переключения передач и привода выключения сцепления. Для этого также необходимо знать несколько простых правил.
Для проверки рычага переключения передач необходимо:
- Тяга управления коробкой передач имеет гайку стяжного болта хомута. Необходимо открутить болт совсем немного.
Примечание: доступ происходит к гайке снизу автомобиля.
- Необходимо осуществлять доступ к свободному хождению штока выбора передач. После некоторых операций по увеличению разъема, необходимо поставить шток в нейтральную позицию.
- Последующая операция происходит в салоне автомобиля. Извлекается чехол коробки передач от рычага. Его достаточно сдвинуть вниз.
- В открывшемся пространстве необходимо отыскать кронштейн блокировки заднего хода.
- Рычаг необходимо зафиксировать в положении, когда паз упора оси рычага прижимается к шаблону.
Примечание: необходимо производить сдвиг плавно и аккуратно, так как можно деформировать сам кронштейн.
- Снизу автомобиля помещается в положение «назад» люфт штока угловой люфт необходимо разместить против часовой стрелки.
- Затягивается гайка стяжного блока хомута под автомобилем. Хомут необходимо подать немного вперед. Обеспечивается пространство в 2-3 миллиметра.
Регулировка педали сцепления происходит следующим способом:
- Автомобиль устанавливается на ровной поверхности. Клемма «минус» должна быть отсоединена от аккумулятора.
- На пол, около педали устанавливается линейка. Измерение осуществляется от пола, до резиновой прокладки.
Если показатель превышает 160 миллиметров, педаль следует регулировать. - При открытом капоте находится металлический трос сцепления, который уже должен быть отсоединен. Регулирование происходит прокручиванием гайки.
Закручивая гайку – уменьшается зазор. Откручивание гайки приводит к увеличению хода педали. - Несколько раз нажимается педаль сцепления. При изменении результатов необходимо вновь произвести регулировку гайкой.
- До предела сдвигается резиновая ограничивающая втулка в вилку.
Стоит отметить, что немало видео материалов существует по данной теме. Подробную информацию о способах крепления коробки передач, ее монтировании и снятия можно получить из подробных фото.
В процессе работы своими руками нужно часто пользоваться правилами и советами, которые дает инструкция. Сегодня, как известно, цена на ремонтные услуги в автосервисах не из дешевых.
Поэтому научиться самостоятельной работе на своем автомобиле будет делом актуальным.
Как усилить КПП на Ладе Гранте 🦈 AvtoShark.com
Кронштейн коробки «Гранта» не подлежит техническому обслуживанию. При нарушении целостности сломанную часть необходимо заменить новой. В автомобиле есть правый и левый кронштейн КПП «Лада Гранта» – они отзеркалены, поэтому их невозможно перепутать при демонтаже или установке трансмиссии.
Автор статьи: Ярослав АлчевскийВсе автомобили «Лада Гранта» вне зависимости от комплектации и версии (включая спортивную) поставляются с одним типом привода – передним (задний отсутствует). За крепление трансмиссии к кузову отвечает кронштейн КПП «Гранта», установленный с левой и правой стороны.
Деталь не нуждается в периодическом обслуживании, при возникновении неисправностей подлежит полной замене. Срок службы заводского элемента при условии соблюдения эксплуатационных требований производителя сравним с периодом использования трансмиссии. Для корректного обслуживания коробки и устранения сопутствующих неисправностей владелец обязан разбираться в схеме ее крепления и отличать характерные признаки поломки.
Крепление КПП на «Ладе Гранте»
Все крепление КПП «Лада Гранта» состоит из кронштейнов, опор, соединительных элементов для двигателя и фиксационных болтов. Каждый элемент описан в отдельном подразделе.
Кронштейн

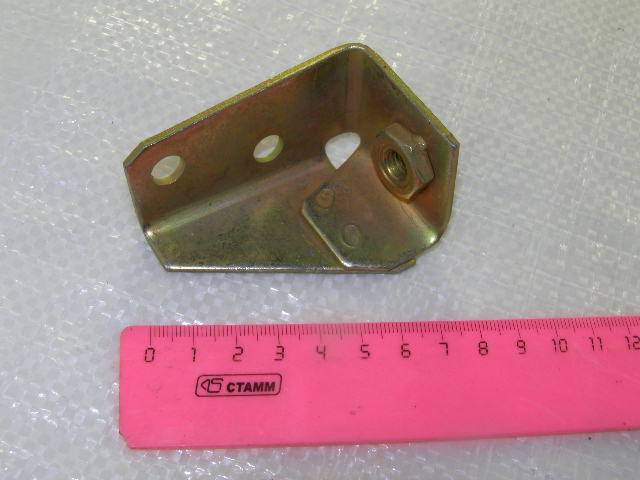

Кронштейн КПП «Гранта» – деталь, фиксирующая КПП к опоре двигателя. Элемент цельнометаллический, неразборный. Для повышения жесткости конструкция дополнена продольными и поперечными внутренними ребрами. Удерживается тремя болтами на двигателе и двумя на опоре.
Кронштейн КПП Гранта
Кронштейн коробки «Гранта» не подлежит техническому обслуживанию. При нарушении целостности сломанную часть необходимо заменить новой. В автомобиле есть правый и левый кронштейн КПП «Лада Гранта» – они отзеркалены, поэтому их невозможно перепутать при демонтаже или установке трансмиссии.
Опора
На автомобиле присутствует резинометаллическая опора КПП «Гранта». Внутри находится металлическая площадка под установку двух болтов, а по всему периметру – резиновая вставка, дополненная пластиной из нержавеющей стали. Задача опоры заключается в снижении вибрационных колебаний при трогании машины с места и в процессе езды.
Производитель советует менять деталь при достижении каждых 70 тысяч километров пробега. Этот временной интервал можно расширить, если машина нечасто эксплуатируется по магистралям с обилием неровностей, проселочным и полевым дорогам.
Крепление к двигателю
За крепление коробки передач автомобиля «Лада Гранта» отвечает кронштейн. Фиксация – жесткая, не предусматривает движений вверх-вниз и влево-вправо. Гашение вибраций происходит благодаря опоре. Левый и правый кронштейн коробки «Гранта» отзеркалены.
Болты крепления
За фиксацию опоры к кронштейну отвечают два болта с головкой на 14. Кронштейн опоры жестко сцеплен с коробкой тремя гайками на 15.
Крайние болты выполнены под головку на 19. Также есть средний болт. Откручивать его надо головкой на 17. Из-за выступов ребер жесткости использование рожковых или накидных ключей не представляется возможным – помогут только головки.
Как усилить КПП на «Ладе Гранте»
Кронштейн КПП «Гранта» – одно из слабых мест трансмиссии автомобиля. Согласно отзывам владельцев, первые симптомы поломки возникают спустя 50-70 тысяч километров пробега. Речь идет как о салонном экземпляре авто, так и об автомобилях с ранее замененным кронштейном. Возникает необходимость усилить КПП «Гранта» для повышения надежности работы.
Кронштейн КПП Гранта
Почему так происходит? Мастера сервисных центров, постоянно работающие над устранением поломок представителей отечественного автопрома, утверждают, что конструктивно боковые подушки изначально находятся в неправильном положении. Они смещены ближе к передней части. А поскольку задний крепеж трансмиссии состоит из одной опоры, на него приходится повышенная нагрузка. Вариантов два – рвутся алюминиевые болты или ушки кронштейна.
Выход – установка усиленного кронштейна. От стандартного надо отказаться (артикул переднего кронштейна коробки «Лады Гранта» – 11180100103087). В чем отличие? Конструкция усилена по периметру, имеет увеличенную ширину и толстые ребра жесткости. При этом места под монтаж хватает, но надо выбирать модель с болтами в комплекте. После установки разница заметна по рычагу переключения передач – он меньше дребезжит, особенно на второй и третьей скорости.
Улучшать стандартное изделие наваркой пластин, как это практикуют в кустарных условиях, не стоит – не выдержит металл.
Еще один плюс рассмотренного решения – увеличенный интервал сервисной замены. Модернизированный аналог служит до 100 тысяч километров, после чего его надо полностью заменить.

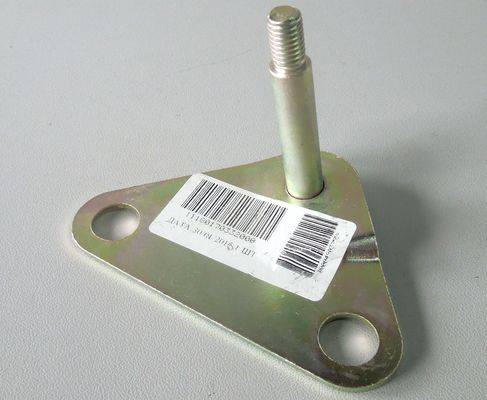

21100170316810 Кронштейн ВАЗ-2110 крепления тяги реактивной в сборе (КПП-2110) АвтоВАЗ — 21100-1703168-10 21100170316810
21100170316810 Кронштейн ВАЗ-2110 крепления тяги реактивной в сборе (КПП-2110) АвтоВАЗ — 21100-1703168-10 21100170316810 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать4
1
Применяется: ВАЗАртикул: 21100-1703168-10еще, артикулы доп.: 21100170316810скрыть
Код для заказа: 007901
Есть в наличии Доступно для заказа — 4 шт.Сейчас в 6 магазинах — 8 шт.Цены в магазинах могут отличатьсяДанные обновлены: 01.02.2021 в 04:30 Доставка на такси — возможна только доставка товаров из наличи…Доставка курьером — 300 ₽Сможем доставить: Завтра (к 02 Февраля)
Доставка курьером ПЭК — EasyWay — 300 ₽Сможем доставить: Сегодня (к 01 Февраля)
Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК — EasyWay Самовывоз со склада интернет-магазина на Кетчерской — бесплатноВозможен: сегодня с 16:00
Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) — бесплатноВозможен: 2 Февраля c 11:00
Самовывоз со склада интернет-магазина в поселке Октябрьский — бесплатноВозможен: 2 Февраля c 16:00
Самовывоз со склада интернет-магазина в Сабурово — бесплатноВозможен: сегодня с 19:00
Самовывоз со склада интернет-магазина на Братиславской — бесплатноВозможен: 2 Февраля c 16:00
Самовывоз со склада интернет-магазина в Перово — бесплатноВозможен: 2 Февраля c 16:00
Самовывоз со склада интернет-магазина в Кожухово — бесплатноВозможен: завтра с 11:00
Самовывоз со склада интернет-магазина в Вешняков — бесплатноВозможен: завтра с 11:00
Самовывоз со склада интернет-магазина из МКАД 6км (внутр) — бесплатноВозможен: завтра с 11:00
Самовывоз со склада интернет-магазина в Подольске — бесплатноВозможен: завтра с 11:00
Код для заказа 007901 Артикулы 21100-1703168-10, 21100170316810 Производитель LADA Каталожная группа: . .Коробка передачТрансмиссия Ширина, м: 0.105 Высота, м: 0.055 Длина, м: 0.14 Вес, кг: 0.366
Отзывы о товаре
Где применяется
Сертификаты
Обзоры
Наличие товара на складах и в магазинах, а также цена товара указана на 01. 02.2021 04:30.Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.
Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.
Срок перемещения товара с удаленного склада на склад интернет-магазина.
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
e27cd3402e4f69cb8a0dcbd0c43e0606
Добавление в корзину
Доступно для заказа:
Кратность для заказа:
ДобавитьОтменить
Товар успешно добавлен в корзину
!
В вашей корзине на сумму
Закрыть
Оформить заказСнятие и установка КПП — Renault Logan / Рено Логан
Снятие
1. Установите автомобиль на подъемник.
2. Снимите защиту двигателя.
3. Слейте масло из коробки передач.
4. Снимите передние колеса и подкрылок левого колеса.
5. Отсоедините провода от аккумулятора, начав с отрицательного.
6. Отщёлкните фиксаторы 1 от батареи, снимите аккумулятор и поддон аккумулятора. Снимите крышку блока предохранителей 2, отщёлкнув фиксаторы 3.
7. Рассоедините жгут электрической проводки отсека двигателя — салона.
8. Снимите защиту блока управления, блок управления и воздуховод воздушного фильтра.
9. С помощью отвертки отцепите и снимите блок реле в моторном отсеке
10. Отсоедините трос привода сцепления.
11. Отсоедините датчик частоты вращения коленчатого вала 4
12. Отверните болты поддерживающих кронштейнов проводки, снимите проводку вокруг коробки передач, снимите бачок охлаждающей жидкости.
13. Снимите чехол рычага переключения передач.
14. Открутите гайку 5 крепления тяги переключения передач
15. Отсоедините разъемы проводки отдатчиков ABS .
С левой стороны автомобиля16. Открутите два болта 8 крепления тормозного суппорта. Подвесьте тормозной суппорт с помощью проволоки (например к пружине амортизатора). Отсоедините шаровую опору 7 с помощью съёмника. Открутите два болта 6 крепления опоры амортизатора.
.
17. Открутите три болта 11 крепления пыльника полуоси
18. Извлеките полуось из коробки передач.
19. Отсоедините разъём электропроводки от выключателя передачи заднего хода 9.
20. Отсоедините крепление 10 трубки гидроусилителя рулевого управления.
21. Открутите гайку 12 крепления соединительной тяги подрамника к кузову
и болты 13 крепления электропроводов на «массу» к КП.
С правой стороны автомобиля
22. Открутите два болта 14 крепления тормозного суппорта и подвесьте суппорт с помощью проволоки. Отсоедините шаровую опору 15 с помощью съёмника. Открутите два болта 16 крепления опоры амортизатора.
.
23. Извлеките полуось из коробки передач.
24. Отсоедините тягу подрамника от кузова.
В моторном отсеке25. Закрепите радиатор на верхней поперечной балке моторного отсека.
26. Отсоедините разъём проводки 17 от датчика кислорода. Открутите болт 18.
27. Обрежьте трубу системы выпуска на расстоянии 130 см от выпускного коллектора. Отсоедините разъём проводки от заднего датчика кислорода.
.
28. Отсоедините крепление 19 катализатора от выпускного коллектора и снимите катализатор, отцепив резиновые опоры.
36. Поднимите автомобиль. Подрамник должен остаться на опорах приспособления Mot . 1390 . Закрепите подрамник на приспособлении Mot . 1390.
37. Отсоедините провода питания от стартера.
38. Открутите болты крепления стартера и снимите стартер.
39. Установите приспособление Mot . 1453 с крепежными ремнями
40. Открутите гайки 24 и болты 25 крепления опоры коробки передач, снимите опору 26. Установите под коробку передач домкрат либо другое подъёмное приспособление.
41. Открутите болты 27 крепления нижнего кожуха коробки передач, открутите гайку 28 и снимите коробку передач
Установка
42. Установка проводится в порядке, обратном снятию. При установке подрамника воспользуйтесь приспособлением Tav . 1747 — 29
— Нанесите на накладки вилки и направляющую
выжимного подшипника смазку.
—
. Заведите вилку в вырезы выжимного подшипника.
—
. Проверьте наличие и правильность установки
центровочных колец КПП
—
. Подсоедините КПП к двигателю. Не допускайте
изменение положения двигателя.
— Для облегчения установки КПП применяйте направляющую шпильку
Установите:
— подрамник:
— рулевой механизм:
— приемную трубу системы выпуска:
— соединительную тягу подрамника.
Коробка передач — снятие / установка Lada Largus / Лада Ларгус
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание, открыть капот.
Снять аккумуляторную батарею
Снять поддон аккумуляторной батареи.
Для автомобилей с двигателем К4М
Снять глушитель шума впуска .
Операции для всех комплектаций автомобилей
Снять контроллер ЭСУД
Отсоединить жгут проводов от коробки передач
Отсоединить жгут проводов от кронштейна контроллера ЭСУД.
Отвести в сторону жгут проводов двигателя.
Отвернуть две гайки 1, рисунок 2-3, крепления расширительного бачка (ключ гаечный)
Рисунок 2-3 — Отсоединение расширительного бачка: 1 — гайка крепления расширительного бачка;
2 — расширительный бачок
Снять и отвести в сторону расширительный бачок 2, не отсоединяя шлангов.
Отсоединить колодку 1, рисунок 2-4, жгута проводов системы зажигания от датчика скорости автомобиля.
Рисунок 2-4 — Отсоединение жгута проводов системы зажигания от датчика скорости автомобиля: 1 — колодка жгута проводов к датчику скорости автомобиля;
2 — коробка передач
Для автомобилей с коробкой передач JR5
Отсоединить шарниры 1, рисунок 2-5, тросов выбора и переключения передач от рычагов 2 коробки передач (отвертка плоская).
Отсоединить стопоры 3 оболочек тросов выбора и переключения передач от кронштейнов на коробке передач, нажав с двух сторон на фиксаторы.
Рисунок 2-5 — Отсоединение тросов выбора и переключения передач от коробки передач: 1 — шарнир троса;
2 — рычаг коробки передач;
3 — стопор оболочки троса
Отсоединить трубопровод 1, рисунок 2-6, гидропривода сцепления от рабочего цилиндра 2, нажав на фиксатор 4.
Рисунок 2-6 — Отсоединение трубопровода гидропривода сцепления от рабочего цилиндра: 1 — трубопровод гидропривода сцепления;
2 — рабочий цилиндр гидропривода сцепления;
3 — коробка передач;
4 — фиксатор
ВНИМАНИЕ! Не тянуть за фиксатор, это может привести к выходу из строя разъема гидропривода. В случае выхода его из строя — заменить трубопровод.
Открыть крышку бачка гидропривода тормозов и сцепления и слить тормозную жидкость из бачка (емкость технологическая).
Заглушить отверстия трубопроводов (заглушки технологические).
Для автомобилей с коробкой передач Jh4
Отодвинуть защитный чехол 1, рисунок 2-7, тяги привода переключения передач.
Отвернуть болт 2 крепления тяги привода переключения передач (головка сменная 10, удлинитель, вороток).
Закрепить тягу 3 привода переключения передач на кузове (крючок технологический).
Отсоединить трос 1, рисунок 2-8, привода сцепления от вилки 2 выключения сцепления.
Рисунок 2-7 — Отсоединение тяги привода управления коробкой передач: 1 — чехол защитный рычага переключения передач;
2 — болт крепления тяги привода управления коробкой передач;
3 — тяга привода управления коробкой передач
1 — трос привода сцепления;
2 — вилка выключения сцепления;
3 — стопор оболочки троса привода сцепления
Отсоединить трос привода сцепления от стопора оболочки троса привода сцепления.
Операции для всех комплектаций автомобилей
Снять передние колеса
Поднять автомобиль на высоту, удобную для работы.
Снять защиту картера двигателя
Отвернуть пробку сливного отверстия в картере коробки передач и слить масло (ключ под внутренний квадрат 1/2″, емкость технологическая).
Снять нижние и боковые грязезащитные щитки передних крыльев
Отвернуть три болта крепления переднего бампера к подрамнику и отвести нижнюю часть бампера, освободив подрамник (насадка сменная Torx Т30, удлинитель, ключ трещоточный).
Отсоединить вал привода левого переднего колеса
Отсоединить колодку 1, рисунок 2-9, жгута проводов от выключателя света заднего хода.
Рисунок 2-9 — Отсоединение колодки жгута проводов и проводов «массы» от коробки передач: 1 — колодка жгута проводов к выключателю света заднего хода;
2 — болт крепления клеммы провода «массы»;
3 — провод «массы»;
4 — коробка передач
Отвернуть два болта 2 крепления клемм проводов 3 «массы» к коробке 4 передач и отсоединить провода «массы» (головка сменная 13, удлинитель, ключ трещоточный).
Отвернуть два болта крепления трубопровода гидроусилителя рулевого управления (при наличии) к коробке передач и опоре коробки передач и извлечь болты (головка сменная 13, вороток трещоточный).
Отсоединить вал привода правого переднего колеса от коробки передач
Рисунок 2-10 — Отсоединение колодки жгута проводов от управля ющего датчика кислорода двигателя К7М: 1 — колодка жгута проводов управ ляющего датчика кислорода;
2 — хомут;
3 — управляющий датчик кислорода
Отсоединить колодку 1, рисунок 2-10, жгута проводов управляющего датчика кислорода.
Разъединить хомут 2.
Отсоединить колодку жгута проводов от колодки 1, рисунок 2-11, диагностического датчика кислорода.
Рисунок 2-11 — Снятие диагностического датчика кислорода: 1 — колодка диагностического датчика кислорода;
2 — диагностический датчик кислорода
Отсоединить от кронштейна крепления колодку диагностического датчика кислорода.
Снять каталитический нейтрализатор
Для автомобилей с двигателем К4М
Отвернуть четыре болта крепления теплового экрана рулевого механизма и снять тепловой экран (головка сменная 13, ключ трещоточный).
Операции для всех комплектаций автомобилей
Отвернуть болты крепления рулевого механизма к подрамнику (головка сменная 18, ключ трещоточный).
Рисунок 2-12 — Снятие задней опоры подвески двигателя: 1 — задняя опора подвески двигателя;
2 — болт крепления задней опоры подвески двигателя к коробке передач;
3 — болт крепления задней опоры подвески двигателя к подрамнику передней подвески
Подвесить рулевой механизм к кузову автомобиля (крючки технологические).
Снять заднюю опору 1, рисунок 2-12, подвески двигателя
Снять подрамник передней подвески
Снять стартер 1, рисунок 2-13
Рисунок 2-13 — Снятие стартера: 1 — стартер;
2 — гайка крепления кронштейна к впускному коллектору;
3 — впускной коллектор;
4 — кронштейн крепления впускного коллектора к блоку цилиндров;
5 — блок цилиндров;
6 — болт крепления кронштейна к блоку цилиндров
Установить на автомобиль траверсу 1, рисунок 2-14, для вывешивания двигателя и подвесить двигатель за подъемную проушину 2 со стороны маховика (траверса для вывешивания двигателя типа RST-500 ф. «RANGER»).
Рисунок 2-14 — Установка траверсы для вывешивания двигателя: 1 — траверса для вывешивания двигателя;
2 — подъемная проушина
Отвернуть гайку 1, рисунок 2-15, шпильки крепления коробки передач к подушке 2 левой опоры подвески двигателя (головка сменная 16, удлинитель, вороток).
Отвернуть три болта 3 крепления кронштейна 4 левой опоры подвески двигателя к коробке 5 передач (головка сменная 16, удлинитель, вороток).
Снять кронштейн левой опоры подвески двигателя с коробки передач.
Рисунок 2-15 — Отсоединение коробки передач от левой опоры подвески двигателя: 1 — гайка шпильки крепления коробки передач;
2 — подушка левой опоры подвески двигателя;
3 — болт крепления кронштейна левой опоры подвески двигателя к коробке передач;
4 — кронштейн левой опоры подвески двигателя;
5 — коробка передач;
6 — шпилька крепления коробки передач
Отвернуть три болта 1, рисунок 2-16, верхнего крепления коробки 2 передач к двигателю (головка сменная 13, удлинитель, вороток).
Рисунок 2-16 — Верхнее крепление коробки передач к двигателю: 1 — болт верхнего крепления коробки передач к двигателю;
2 — коробка передач;
3 — гайка шпильки крепления коробки передач к двигателю
Поднять автомобиль на высоту, удобную для выполнения работы.
Установить гидравлическую трансмиссионную стойку под автомобиль и подвести ее опорную часть до упора к коробке передач (стойка гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Отвернуть четыре болта 1, рисунок 2-17, нижнего крепления 2 коробки передач к двигателю (головка сменная 13, удлинитель, вороток трещоточный).
Отвернуть две гайки 3, рисунок 2-16, шпилек крепления коробки передач к двигателю (головка сменная 13, удлинитель, вороток трещоточный).
Отсоединить коробку передач от двигателя, опустить опорную часть гидравлической трансмиссионной стойки с коробкой передач и вывести трансмиссионную стойку из-под автомобиля (стойка гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Рисунок 2-17 — Нижнее крепление коробки передач к двигателю: 1 — болт верхнего крепления коробки передач к двигателю;
2 — коробка передач;
3 — гайка шпильки крепления коробки передач к двигателю
ВНИМАНИЕ! При снятии и установке коробки передач нельзя опирать конец первичного вала на лепестки нажимной пружины сцепления для исключения их деформации или поломки.
Подготовка к установке
Проверить отсутствие течи через сальник первичного вала, при необходимости заменить направляющую трубку
Заменить сальники фланцев дифференциала коробки передач
Заменить подшипник выключения сцепления
Установка
Перед установкой коробки передач убедиться в наличии и правильном расположении установочных втулок, обеспечивающих центровку относительно друг друга двигателя и коробки передач.
Для автомобилей с коробкой передач Jh4
Нанести на поверхность скольжения подшипника выключения сцепления на направляющей втулке и на рабочие поверхности вилки выключения сцепления смазку MOLYKOTE BR2 (норма расхода 2 г).
Завести вилку под лапки на подшипнике выключения сцепления.
Для автомобилей с коробкой передач JR5
ВНИМАНИЕ! Не наносить смазку на первичный вал коробки передач для исключения выхода из строя рабочего цилиндра привода сцепления.
Операции для всех комплектаций автомобилей
При необходимости отцентрировать ведомый диск сцепления (оправка для центровки ведомого диска сцепления Emb. 1518 или Emb. 1780 или 67.7823-9702 L).
Установить коробку передач на гидравлическую трансмиссионную стойку и завести под автомобиль (стойка гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Поднять коробку передач гидравлическим подъемником, ввести первичный вал коробки передач в шлицы ведомого диска и навернуть две гайки шпилек крепления коробки передач к двигателю. Момент затяжки гаек шпилек крепления коробки передач 44 Н.м (4,4 кгс.м) (головка сменная 13, удлинитель, вороток трещоточный, ключ моментный).
Установить четыре болта 1, рисунок 2-17, нижнего крепления коробки передач к двигателю (головка сменная 13, удлинитель, ключ трещоточный).
Установить три болта 1, рисунок 2-16, верхнего крепления коробки передач к двигателю (головка сменная 13, удлинитель, ключ трещоточный).
Затянуть болты крепления коробки передач к двигателю с моментом 44 Н.м (4,4 кгс.м) (головка сменная 13, удлинитель, ключ моментный).
Опустить опорную часть гидравлической трансмиссионной стойки и вывести трансмиссионную стойку из-под автомобиля (стойка гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Установить кронштейн 4, рисунок 2-15, левой опоры подвески двигателя на коробку передач и закрепить тремя болтами 3. Момент затяжки болтов крепления кронштейна левой опоры к коробке передач 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, ключ трещоточный, ключ моментный).
Установить гайку 1 шпильки крепления левой опоры на подушке 2, при этом момент затяжки гайки шпильки крепления 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, ключ трещоточный, ключ моментный).
Установить стартер 1, рисунок 2-13
Для автомобилей с двигателем К4М
Установить тепловой экран рулевого механизма и закрепить четырьмя болтами крепления теплового экрана. Момент затяжки болтов крепления теплового экрана рулевого механизма 21 Н.м (2,1 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).
Операции для всех комплектаций автомобилей
Установить подрамник передней подвески
Установить заднюю опору 1, рисунок 2-12, подвески двигателя
Установить рулевой механизм
Присоединить колодку 1, рисунок 2-4, жгута проводов к датчику скорости.
Для автомобилей с двигателем К7М
Установить каталитический нейтрализатор
Соединить колодку 1, рисунок 2-11, диагностического кислородного датчика 2 кислорода с колодкой жгута проводов и установить разъем на кронштейн.
Присоединить колодку 1, рисунок 2-10, жгута проводов управляющего датчика 3 кислорода и установить колодку в держатель.
Операции для всех комплектаций автомобилей
Установить вал привода правого переднего колеса
Для автомобилей с двигателем К4М
Установить болты крепления трубопровода гидроусилителя рулевого управления к опоре коробки передач и к коробке передач. Момент затяжки болтов 21 Н.м (2,1 кгс.м) (головка сменная 13, вороток трещоточный, ключ моментный).
Операции для всех комплектаций автомобилей
Установить две клеммы 3, рисунок 2-9, провода «массы» и два болта 2 крепления. Момент затяжки болтов крепления 21 Н.м (2,1 кгс.м) (головка сменная 13, вороток трещоточный, ключ моментный).
Присоединить колодку 1 жгута проводов к выключателю света заднего хода.
Установить вал привода левого переднего колеса
Установить нижние и боковые грязезащитные щитки
Установить три болта крепления переднего бампера к подрамнику (насадка сменная Torx Т30, удлинитель, вороток).
Заменить уплотнительную прокладку пробки сливного отверстия коробки передач.
Завернуть пробку сливного отверстия в картере коробки передач и затянуть с моментом 22 Н.м (2,2 кгс.м) (ключ под внутренний квадрат 1/2″, ключ моментный).
Отвернуть пробку заливного отверстия, залить масло в коробку передач и завернуть пробку. Уровень масла должен быть по нижнюю кромку заливного отверстия (установка заправочная для трансмиссионных масел типа С-223-1, масло трансмиссионное согласно действующему «Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA» К 3100.25100.00018, норма расхода масла: для коробки передач Jh4 — 2,8 л; для коробки передач JR5 — 2,5 л).
Установить защиту поддона картера двигателя
Снять с автомобиля траверсу 1, рисунок 2-14, для вывешивания двигателя (траверса для вывешивания двигателя типа RST-500 ф. «RANGER»).
Для автомобилей с коробкой передач JR5
Присоединить трубопровод 1, рисунок 2-6, гидропривода сцепления к рабочему цилиндру 2 сцепления.
Удалить воздух из гидропривода сцепления
Установить в кронштейны коробки передач стопоры 3, рисунок 2-5, оболочек тросов выбора и переключения передач.
Присоединить шарниры 1 тросов выбора и переключения передач к рычагам 2 коробки передач.
Для автомобилей с коробкой передач Jh4
Присоединить трос 1, рисунок 2-8, привода сцепления к коробке передач.
Проверить регулировку привода сцепления
Установить тягу 3, рисунок 2-7, привода управления коробкой передач и закрепить болтом 2 крепления тяги. Момент затяжки болта крепления тяги привода переключения передач 28 Н.м (2,8 кгс.м) (головка сменная 10, удлинитель, вороток, ключ моментный).
Установить защитный чехол 1 рычага переключения передач.
Операции для всех комплектаций автомобилей
Установить передние колеса
Установить расширительный бачок 2, рисунок 2-3, на кронштейн. Момент затяжки гаек 1 крепления расширительного бачка 8 Н.м (0,8 кгс.м) (головка сменная 10, ключ трещоточный, ключ моментный).
Установить крепление жгута проводов и жгут проводов на коробке передач.
Установить контроллер ЭСУД
Установить поддон аккумуляторной батарей.
Установить аккумуляторную батарею
Для автомобилей с двигателем К4М
Установить глушитель шума впуска
Операции для всех комплектаций автомобилей
Проверить и при необходимости отрегулировать углы установки передних колёс.
Замена кронштейна крепления КПП (подушки КПП) : АВТОСЕРВИС КИЕВСКИЙ КАЛИНИНГРАД АВТОРЕМОНТ
Дополнительной защитой КПП от внешних воздействий служат подушки коробки передач. Кронштейны крепления фиксируют коробку передач к кузовным элементам. Подушки крепления различаются в зависимости от марки и модели авто. При замене кронштейна это необходимо учитывать и подбирать его в соответствии с необходимыми параметрами.
Когда необходима замена кронштейна крепления КПП?
О том, что имеют место неполадки со стороны подушек коробки передач, говорят следующие признаки:
- появление шума внутри салона;
- вибрация в салоне автомобиля при движении;
- при остановке автомобиля появление эффектов ударов/рывков;
- трудности с включением/ переключением передач;
- стук при наезде на небольшое препятствие.
Где провести замену подушки КПП?
Замена кронштейна крепления подушки КПП – процедура не сложная, но только в том случае, если у автовладельца имеется опыт и необходимые знания. В других случаях замену подушки КПП лучше провести в автосервисе.
Этапы работы по замене подушки КПП:
- Автомобиль загоняется на эстакаду (подъемники, яма).
- Откручиваются болты фиксации кронштейна к двигателю и кузову.
- Снимается старая подушка КПП.
- Устанавливается новая.
- Проводится затяжка болтов.
Провести диагностику амортизационных свойств подушки КПП и выполнить работы по её замене в Калининграде можно в автосервисе «Киевский» по адресу: ул. Узловая, 16 б. В удобное для вас время мастера сервиса выполнят необходимые работы и дадут все необходимые консультации.
Приобрести резинометаллические и гидравлические подушки для коробки передач по самым низким ценам можно на сайте магазина «Запчасти 39». Здесь представлены, как оригинальные брендовые варианты, так и аналоговые образцы. Весь товар сертифицирован и соответствует заявленным характеристикам.
Оборвалось крепление на КПП — варианты решения проблемы
Технические повреждения автомобиля могут быть разными. После пробега и многих лет эксплуатации вы можете избежать серьезных ремонтов и даже замены целых дорогостих узлов в сборе. Поэтому владельцы автомобилей стараются продавать свои машины, когда подходит к завершению ресурсов определенных деталей. Авто должно быть надежным, а когда есть риск выхода из строя крупных элементов, о надежности говорить не приходится.Но есть такие виды поломок, которые невозможно предсказать. Это механические воздействия, приводящие к реальным разрушениям даже на самых малых пробегах. Одним из довольно частых явлений в последнее время становится обрыв креплений коробки переключения передач. На разные автомобилих КПП имеют различные особенности, поэтому и причины могут быть разными. Важно вовремя устранит неполадку, пока вы не получили неприятные проблемы. Скорее всего, такие трудности можно решить только дорогостоящим ремонтом.
Обрыв креплений может также быть разным. В одном случае это раскол на металлической части корпуса, а в другом — обрыв шпилек или болтов. Часто владельцы старых машин сталкиваются с такой проблемой, как увеличение посадочных размеров для болтов и шпилек, деформация крепежных отверстий. Все эти неполадки можно свести к единому понятию обрыва креплений и разбираться с ними единым комплексом. Поэтому сегодня мы поговорим о всех ситуациях, когда вы не можете дальше эксплуатировать коробку передач на автомобиле именно из-за недостаточно качественного крепежа.Дальнейшие поездки на авто могут быть опасными и принести разрушения в системе двигателя, сцепления, самой коробки. Следует сразу же прекратить поездку, отправить авто на станцию техобслуживания и получить консультацию специалиста по вашей ситуации. Без этого никак.
Основные причины разрушений креплений
Первая причина — некачественное изготовление КПП на заводе. Проблема в том, что производители бюджетных автомобилей, да и не только бюджетных, сегодня активно экономят средства на материалах и постоянно упрощают конструкцию агрегатов.Это приводит к тому, что в конструкциях используются не самые надежные металлы. Несколько лет они еще могут выполнять поставленные задачи, но после истечения этого момента начинают ломаться.
Также могут быть следующие причины обрыва крепежных мест КПП:
- сильное механическое воздействие на детали, которые приходится именно на место крепления коробки передач к двигателю, в процессе давления болт или проушина лопнуть;
- многоразовое снятие и установка КПП для ремонта, чем больше происходит демонтаж и последующий монтаж, тем больше шансов повредить крепеж или просто расшатать деталь;
- ошибка мастера на сервисе — при обслуживании коробки ее обязательно снимают с двигателя, а любые ошибки в этом процессе приводят к неестественным нагрузкам и проблемам в будущем;
- неправильные усилия при затягивании — стоит учитывать заводской регламент при замене сцепления или деталей коробки передач, иначе вас ожидают только неприятности в эксплуатации машины;
- применение незаводского крепежа — изменение параметров резьбы, к примеру, может оказаться настоящим испытанием для металлических деталей.
Коробка передач любого типа — очень требовательный узел. Именно из-за некачественного сервиса и непрофессионального ремонта возможны самые разные неприятности. Лучше всего обращаться на официальный сервис, пусть он и не всегда самый быстрый и расторопный. Здесь вам предложат дорогой, но качественный сервис. Также отличным решением будет поиск специализированной станции обслуживания, которая работает только с вашим типом автомобилей или с конкретной маркой.
Что делать, если оборвалось крепление КПП?
У вас есть несколько вариантов выхода из ситуации. Раньше на автомобилях использовали чугунные блоки и детали корпуса агрегатов, их можно было варить аргоном. И если в корпусе КПП появилась трещина на ВАЗ 2106 20-летней давности, то с такой ситуацией действительно можно справиться с помощью аргона. Но при проблемах на современном автомобиле Ford или Toyota никакая сварка вам не поможет, коробки из таких материалов не варятся.
Сделать можно один из следующих вариантов ремонт:
- Замена картера сцепления. Если коробка передач на вашем автомобиле состоит из двух деталей корпуса отдельно для сцепления и для самого механизма шестерен, вы можете обойтись заменой одной из частей. Именно на картере сцепления часто обрываются проушины.
- Замена полностью корпуса коробки. Его можно купить б / у, но лучше взять новую деталь, чтобы вернуть автомобилю нормальное состояние.В процессе покупки подержанного корпуса можно упустить некоторые моменты, такие как сварка аргоном или небольшие трещины.
- Замена коробки в сборе. Это кардинальный шаг, если никакие другие варианты не помогают решить проблему. Коробку можно снова-таки поискать б / у, но в реальности это не лучший вариант. Новая же коробка передач от завода будет стоить дорого на современный автомобиль.
- Другие варианты. Мастер на сервисе может рекомендовать расточить посадочные размеры крепежа, к примеру, и установить другие болты или шпильки для установки КПП.В каждом случае нужно индивидуально подходить к таким вопросам и размышлять с перспективой на будущее.
Невозможно все ситуации привести к одному знаменателю, поэтому в каждом оптимальное решение будет индивидуальным. Принимать конкретное решение на основе консультации с одним специалистом также не стоит. Это может привести к тому, что мастер просто не рассмотрит реальную причину поломки, и вскоре она повторилась снова. Консультации получить сразу у нескольких специалистов, чтобы реальные причины ваших поломок.Также это позволит принять взвешенное решение о ремонте.
Какие еще поломки поискать при обрыве крепежей КПП?
Обрыв может происходить на фоне других неполадок. Это не только механические повреждения и другие предусловия, которые вызвали непосредственный срыв. Несмотря на снижение качества производства у многих брендов, так что так что оборвать их наездом на неровность невозможно. Есть такой вариант, что в вашей машине затаилась еще одна поломка, которая стала такой неприятности.
Стоит проверить следующие важные особенности:
- самой коробки — вполне возможно, что причиной обрыва креплений и разрушения корпуса стали чрезмерные вибрации, которым просто негде больше было найти выход;
- исправность сцепления — в процессе выхода из строя сцепления может не только стать причиной неприятных звуков, но и сильно расшатывать агрегат, расшатывание может выйти поломкой крепления картера сцепления;
- нормальная работа подушек двигателя и КПП — это также распространенная неприятность, которая может стать причиной поломки креплений, так как они оказались в положении на излом;
- двигателя — снова присутствуют чрезмерные вибрации, находящиеся в самом слабом месте.
- нормальная геометрия кузова — это также популярная причина разных проблем, если машина плохо восстановлена после аварии, неприятностей будет очень много.
В каждой такой ситуации есть риск не только обрыва деталей коробки передач, но и других более серьезных проблем. Поэтому стоит внимательно относиться к общему техническому состоянию вашего автомобиля, а также к вопросам состояния конкретных узлов. На каждом ТО при наличии рисков такого обрыва креплений важно обеспечить полноценный визуальный осмотр элементов и получить заключение специалистов по поводу состояния агрегатов.
Как избежать неприятных эффектов с коробкой передач?
В данном случае ничего не может защитить вас от этой неприятности.Проблема может произойти неожиданно приком выходе из строя одной из подушек силового агрегата, к примеру. Стоит учитывать и возможность обрыва крепежных элементов при наезде на крупные препятствия на дороге. Если произошел нацеленный удар камнем по КПП, никто не сможет предсказать последствия такой ситуации. Так что предотвратить проблему полностью невозможно.
Зато вы можете выполнить ряд профилактических действий:
- всегда на очередном ТО заказывайте визуальный осмотр двигателя и КПП, контроль состояния удержания агрегата в нормальном положении, осмотр подушек и прочих узлов;
- старайтесь вовремя исправлять даже самые незначительные неполадки в автомобиле, чтобы получить оптимальную возможность эксплуатации транспортных средств в дальнейшем;
- пользуйтесь услугами проверенного мастера, который сможет быстро и эффективно использовать все присутствующие поломки и выполнить рекомендации по их устранению;
- не покупайте машину после аварий, когда кузов уже не держит геометрию, а состояние подкапотного пространства оставляет желать лучшего, это однозначно приведет к поломкам и проблемам;
- откажитесь от покупки автомобилей, которые уже выходят на свой ресурс и не могут дальше эксплуатироваться без проблем, это авто с пробегом свыше 300 000 км (для современных машин).
Конечно, каждая ситуация индивидуальная, поэтому судить в общем достаточно сложно. Бывают неприятности, когда из-под колеса вылетает крупный кусок асфальта и попадает прямо по проушине крепления коробки. Это становится причиной обрыва крепежа или деформации крепежного отверстия. Учитывая хрупкость этого материала, такие ситуации далеко не редкие. Так что ездить стоит осторожно и не наезжать на крупные камни, чтобы избежать проблем.
Предлагаем посмотреть видео о замене КПП на одном из отечественных авто:
Подводим итоги
Проблема обрыва крепежных отверстий и проушин коробки передач — настоящая крупная неприятность для владельца автомобиля. КПП может быть в идеальном состоянии, ее техническая часть может быть абсолютно целой. Но эксплуатации она не подлежит. В таком состоянии самым бюджетным будет заварить аргоном крепеж, но, к сожалению, такой вариант не обеспечит долговечность восстановленной детали. Лучшим по экономичности решением останется замена деталей корпуса, на которых есть повреждение.
Стоит внимательно подходить к процессу восстановления автомобиля в таких случаях, как далеко не каждый вид ремонта действительно может предложить качественные последствия.Даже если на сервисе вам дают гарантию, следует самостоятельно разобраться со всеми тонкостями процесса, чтобы не попасть в неприятную ситуацию. Разбираться с последствиями некачественного ремонта будет еще сложнее, чем с неприятностями при обрыве крепления КПП. А что бы вы делали, если бы на вашей машине оборвались крепежи коробки переключения передач?
Как усилить КПП на Ладе Гранте 🦈 AvtoShark.com
Кронштейн коробки «Гранта» не подлежит техническому обслуживанию. При нарушении целостности сломанной части необходимо заменить. В автомобиле есть правый и левый кронштейн КПП «Лада Гранта» — они отзеркалены, поэтому их невозможно перепутать при демонтаже или установке трансмиссии.
Автор статьи: Ярослав АлчевскийВсе автомобили «Лада Гранта» вне зависимости от комплектации и версии (включая спортивную комплектацию) комплектуются одним типом — передним (задний отсутствует). За крепление трансмиссии к кузову отвечает кронштейн КПП «Гранта», установленный с левой и правой стороны.
Деталь не нуждается в периодическом обслуживании, при возникновении неисправностей подлежит полной замене. Срок службы заводского элемента при соблюдении эксплуатационных требований производителя сравним с периодом использования трансмиссии. Для исправного обслуживания коробки и устранения сопутствующих неисправностей владелец обязан разбираться в схеме ее и отличать характерные признаки поломки.
Крепление КПП на «Ладе Гранте»
Все крепление КПП «Лада Гранта» состоит из кронштейнов, опор, соединительных элементов для двигателя и фиксационных болтов. Каждый элемент описан в отдельном подразделе.
Кронштейн
Кронштейн КПП «Гранта» — деталь, фиксирующая КПП к опоре двигателя. Элемент цельнометаллический, неразборный. Для повышения жесткости конструкции дополнена продольными и поперечными внутренними ребрами. Удерживается тремя болтами на двигателе и на двух опоре.
Кронштейн КПП Гранта
Кронштейн коробки «Гранта» не подлежит техническому обслуживанию. При нарушении целостности сломанной части необходимо заменить. В автомобиле есть правый и левый кронштейн КПП «Лада Гранта» — они отзеркалены, поэтому их невозможно перепутать при демонтаже или установке трансмиссии.
Опора
На присутствует резинометаллическая опора КПП «Гранта». Внутри находится металлическая площадка под установку двух болтов, а по всему периметру — резиновая вставка, дополненная пластиной из нержавеющей стали.Задача опоры заключается в снижении вибрационных колебаний при трогании машины с места и в процессе езды.
Производитель советует менять деталь при достижении каждых 70 тысяч километров пробега. Этот временной интервал может расширяться, если машина нечасто эксплуатируется по магистралям с обилием неров, проселочным и полевым дорогам.
Крепление к двигателю
За крепление коробки передач автомобиля «Лада Гранта» отвечает кронштейн. Фиксация — жесткая, не предусматривает движение вверх-вниз и влево-вправо.Гашение вибраций происходит благодаря опоре. Левый и правый кронштейн коробки «Гранта» отзеркалены.
Болты крепления
За фиксацию опоры к кронштейну отвечает два болта с головкой на 14. Кронштейн опоры жестко сцеплен с коробкой тремя гайками на 15.
Крайние болты выполнены под головку на 19. Также есть средний болт. Откручивать его надо головкой на 17. Из-за выступов ребер жесткости использование рожковых или накидных ключей не возможным — использовать только головки.
Как усилить КПП на «Ладе Гранте»
Кронштейн КПП «Гранта» — одно из слабых мест трансмиссии автомобиля. Согласно отзывам владельцев, первые симптомы поломки возникают спустя 50-70 тысяч километров пробега. Речь идет как о салонном экземпляре авто, так и об автомобилех с ранее замененным кронштейном. Возникает необходимость усилить КПП «Гранта» для повышения надежности работы.
Кронштейн КПП Гранта
Почему так происходит? Мастера сервисных центров, постоянно работающие над устранением поломок представителей отечественного автопрома, утверждают, что конструктивно боковые подушки изначально находятся в неправильном положении. Они смещены ближе к передней части. А поскольку задний крепеж трансмиссии состоит из одной опоры, на него приходится повышенная нагрузка. Вариантов два — рвутся алюминиевые болты или ушки кронштейна.
Выход — установка усиленного кронштейна. От стандартного надо отказаться (артикул переднего кронштейна коробки «Лады Гранта» — 11180100103087). В чем отличие? Конструкция усилена по периметру, имеет увеличенную ширину и толстые ребра жесткости. При этом места под монтаж хватает, но надо выбирать модель с болтами в комплекте.После установки разница заметна по рычагу переключения передач — он меньше дребезжит, особенно на второй и третьей скорости.
Улучшать стандартное изделие наваркой пластин, как это практикуют в кустарных условиях, не стоит — не выдержит металл.
Еще один плюс рассмотренного решения — увеличенный интервал сервисной замены. Модернизированный аналог до 100 тысяч километров, после чего его надо полностью заменить.
Снятие и установка КПП — Renault Logan / Рено Логан
Снятие
1. Установите автомобиль на подъемник.
2. Снимите защиту двигателя.
3. Слейте масло из коробки передач.
4. Снимите передние колеса и подкрылок левого колеса.
5. Отсоедините провода от аккумулятора, начав с отрицательного.
6. Отщёлкните фиксаторы 1 от батареи, снимите аккумулятор и поддон аккумулятора. Снимите крышку блока предохранителей 2 , отщёлкнув фиксаторы 3 .
7.Рассоедините жгут электрической проводки отсека двигателя — салона.
8. Снимите защиту блока управления, блок управления и воздуховод воздушного фильтра.
9. С помощью отвертки отцепите и снимите блок реле в моторном отсеке
10. Отсоедините трос привода сцепления.
11. Отсоедините датчик частоты вращения коленчатого вала 4
12. Отверните болты поддерживающих кронштейнов проводки, снимите проводку коробки передач, снимите бачок охлаждающей жидкости.
13. Снимите чехол рычага переключения передач.
14. Открутите гайку 5 крепления тяги переключения передач
15. Отсоедините разъемы проводки отдатчиков АБС.
С левой стороны автомобиля 16. Открутите два болта 8 крепления тормозного суппорта. Подвесьте тормозной суппорт с помощью проволоки (например к пружине амортизатора). Отсоедините шаровую опору 7 с помощью съёмника . Открутите два болта 6 крепления опоры амортизатора.
.
17. Открутите три болта 11 крепления пыльника полуоси
18. Извлеките полуось из коробки передач.
19. Отсоедините разъём электропроводки от выключателя передачи заднего хода 9 .
20. Отсоедините крепление 10 трубки гидроусилителя рулевого управления.
21. Открутите гайку 12 крепления соединительной тяги подрамника к кузову
и болты 13 крепления электропроводов на «массу» к КП.
22. Открутите два болта 14 крепления тормозного суппорта и подвесьте суппорт с помощью проволоки. Отсоедините шаровую опору 15 с помощью съёмника. Открутите два болта 16 крепления опоры амортизатора.
.
23. Извлеките полуось из коробки передач.
24. Отсоедините тягу подрамника от кузова.
В моторном отсеке25.Закрепите радиатор на верхней поперечной балке моторного отсека.
26. Отсоедините разъём проводки 17 от датчика кислорода. Открутите болт 18 .
27. Обрежьте трубу системы выпуска на расстоянии 130 см от выпускного коллектора. Отсоедините разъём проводки от заднего датчика кислорода.
.
28. Отсоедините крепление 19 катализатора от выпускного коллектора и снимите катализатор, отцепив резиновые опоры.
36. Поднимите автомобиль. Подрамник должен остаться на опорах приспособления Mot. 1390. Закрепите подрамник на приспособлении Mot. 1390.
37. Отсоедините провода питания от стартера.
38. Открутите болты крепления стартера и снимите стартер.
39. Установите приспособление Mot. 1453 с крепежными ремнями
40. Открутите гайки 24 и болты 25 крепления опоры коробки передач, снимите опору 26 .Установите под коробку передач домкрат либо другое подъёмное приспособление.
41. Открутите болты 27 крепления нижнего кожуха коробки передач, открутите гайку 28 и снимите коробку передач
Установка
42. Установка проводится в порядке, обратном снятии. При установке подрамника воспользуйтесь приспособлением Tav. 1747– 29
— Нанесите на накладки вилки и направляющую
выжимного подшипника смазку.
—
. Заведите вилку в вырезы выжимного подшипника.
—
. Проверьте наличие и правильность установки
центровочных колец КПП
—
. Подсоедините КПП к двигателю. Не допускайте
изменение положения двигателя.
— Для облегчения установки КПП применяйте направляющую шпильку
Установите:
— подрамник:
— рулевой механизм:
— приемную трубу системы выпуска:
— соединительную тягу подрамника.
6422081715044 Пластина МАЗ с амортизатором крепления КПП ОАО МАЗ — 642208-1715044 6422081715044
6422081715044 Пластина МАЗ с амортизатором крепления КПП ОАО МАЗ — 642208-1715044 6422081715044 — фото, цена, описание, применимость.Купить в интернет-магазине AvtoAll.Ru Распечатать22
1
Применяется: АМАЗ, МАЗАртикул: 642208-1715044еще, артикулы доп .: 6422081715044скрыть
Код для заказа: 177180
Есть в наличии Доступно для заказа — > 10 шт. Сейчас в 2 магазинах — 8 шт. Цены в магазинах могут отличатьсяДанные обновлены: 01.02.2021 в 04:30 Доставка на такси Доставка курьером — 300 ₽Сможем доставить: Завтра (к 02 Февраля)
Доставка курьером ПЭК — EasyWay — 300 ₽Сможем доставить: Сегодня (к 01 Февраля)
Пункты самовывоза Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК — EasyWay Самовывоз со склада интернет-магазина на Кетчерской — бесплатноВозможен: сегодня с 10:00
Самовывозы интернет-магазин магазина в Люберцах (Красная Горка) — бесплатноВозможности: сегодня с 17:00
Самовывоз со склада Возможности интернет-магазина в поселке Октябрьский — бесплатно: сегодня с 17:00
Самовывоз со склада интернет-магазина в Сабурово — бесплатноВозможен: сегодня с 19:00
Самовывоз со склада интернет-магазина на Братиславской — бесплатноВозможе н: сегодня с 17:00
Самовывоз со склада интернет-магазина в Перово — бесплатноен: сегодня с 17:00
Самовывоз со склада интернет-магазина в Кожухово — бесплатноВозможен: завтра с 11:00
Самовывоз со склада интернет-магазина в Вешняков — бесплатноВозможен: завтра с 11:00
Самовывоз со склада интернет-магазин из МКАД 6км (внутр) — бесплатно: завтра с 11:00
Самовывоз со склада интернет-магазина в Подольске — бесплатноВозможен: завтра с 11:00
Код для заказа . 177180 Артикулы 642208-1715044, 6422081715044 Производитель МАЗ Каталожная группа: ..Коробка передачТрансмиссия . Ширина, м: 0,09 Высота, м: 0,09 Длина, м: 0.075 Вес, кг: 1,135
Отзывы о товаре
Где применяется
- Автобусы / АМАЗ / МАЗ-256 (вариант) 1 чертеж
- Автобусы / АМАЗ / МАЗ-256 1 чертеж
- Грузовики и прицепы / МАЗ / МАЗ-555142 1 чертеж
- Грузовики и прицепы / МАЗ / МАЗ-437130 (Зубренок) 1 чертеж
- Грузовики и прицепы / МАЗ / МАЗ-437030 (Зубренок) 1 чертеж
- Грузовики и прицепы / МАЗ / МАЗ-631705 1 чертеж
- Грузовики и прицепы / МАЗ / МАЗ-6430A8 (5440A8, 5440A5) 2 чертежа
- Грузовики и прицепы / МАЗ / МАЗ-6422, 5432 3 чертежа
- Пластина с амортизатором Двигатель / Крепление двигателя 6422A5-1001002, -010, -600, -610, -700, -710, 6422A8-1001002-010, 020, -610, -620, -710, -720
- Пластина с амортизатором Двигатель / Крепление двигателя 5432A5-1001002-010, -610, -710,6422A8-1001002, -600, -700
- Пластина с амортизатором Двигатель / Крепление двигателя 5432A5-1001002, -600, -700
- Грузовики и прицепы / МАЗ / МАЗ-642505, 642508 1 чертеж
- Грузовики и прицепы / МАЗ / МАЗ-650108 2 чертежа
Сертификаты
Обзоры
Наличие товара на складах и в магазинах, а также цена товара указана на 01.02.2021 04:30 .Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.
Интернет-цена — действующая при работе на сайте или через оператора call-центра по телефону 8-800 -600-69-66. При условии достаточного количества товара в момент заказа.Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.
Срок перемещения товара с удаленного склада на склад интернет-магазина.
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
7d49188df715f72a9ab9b24836442bb3
Добавление в корзину
Доступно для заказа:
Краткость для заказа:
ДобавитьОтменить
Товар успешно добавлен в корзину
!
В вашей корзине на сумму
Закрыть
Оформить заказКоробка передач — снятие / установка Lada Largus / Лада Ларгус
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание, открыть капот.
Снять аккумуляторную батарею
Снять поддон аккумуляторной батареи.
Для автомобилей с двигателем К4М
Снять глушитель шума впуска.
Операции для всех комплектаций автомобилей
Снять контроллер ЭСУД
Отсоединить жгут проводов от коробки передач
Отсоединить жгут проводов от кронштейна контроллера ЭСУД.
Отвести в сторону жгут проводов двигателя.
Отвернуть две гайки 1, рисунок 2-3, крепления расширительного бачка (ключ гаечный)
Рисунок 2-3 — Отсоединение расширительного бачка: 1 — гайка крепления расширительного бачка;
2 — расширительный бачок
Снять и отвести в сторону расширительный бачок 2, не отсоединяя шлангов.
Отсоединить колодку 1, рисунок 2-4, жгута проводов системы зажигания от датчика скорости автомобиля.
Рисунок 2-4 — Отсоединение жгута проводов системы зажигания от датчика скорости автомобиля: 1 — колодка жгута проводов к датчику скорости автомобиля;
2 — коробка передач
Для автомобилей с коробкой передач JR5
Отсоединить шарниры 1, рисунок 2-5, тросов выбора и переключения передач от рычагов 2 коробки передач (отвертка плоская).
Отсоединить стопоры 3 оболочек тросов выбора и переключения передач от кронштейнов на коробке передач, с двух сторон на фиксаторы.
Рисунок 2-5 — Отсоединение тросов выбора и переключения передач от коробки передач: 1 — шарнир троса;
2 — рычаг коробки передач;
3 — стопор оболочки троса
Отсоединить трубопровод 1, рисунок 2-6, гидропривода сцепления от рабочего цилиндра 2, монтаж на фиксатор 4.
Рисунок 2-6 — Отсоединение трубопровода гидропривода сцепления от рабочего цилиндра: 1 — трубопровод гидропривода сцепления;
2 — рабочий цилиндр гидропривода сцепления;
3 — коробка передач;
4 — фиксатор
ВНИМАНИЕ! Не тянуть за фиксатор, это может привести к выходу из строя разъема гидропривода.В случае выхода его из строя — заменить трубопровод.
Открыть крышку бачка гидропривода тормозов и слить тормозную жидкость из бачка (емкость технологическая).
Заглушить отверстия трубопроводов (заглушки технологические).
Для автомобилей с коробкой передач Jh4
Отодвинуть защитный чехол 1, рисунок 2-7, тяги привода переключения передач.
Отвернуть болт 2 крепления тяги привода переключения передач (головка сменная 10, удлинитель, вороток).
Закрепить тягу 3 привода переключения передач на кузове (крючок технологический).
Отсоединить трос 1, рисунок 2-8, привода сцепления от вилки 2 выключения сцепления.
Рисунок 2-7 — Отсоединение тяги привода управления коробкой передач: 1 — чехол защитный рычага переключения передач;
2 — болт крепления тяги привода управления коробкой передач;
3 — тяга привода управления коробкой передач
1 — трос привода сцепления;
2 — вилка выключения сцепления;
3 — стопор оболочки троса привода сцепления
Отсоединить трос привода сцепления от стопора оболочки троса привода сцепления.
Операции для всех комплектаций автомобилей
Снять передние колеса
Поднять автомобиль на высоту, удобную для работы.
Снять защиту картера двигателя
Отвернуть пробку сливного отверстия в картере коробки передач и слить масло (ключ под внутренний квадрат 1/2 дюйма, емкость технологическая).
Снять нижние и боковые грязезащитные щитки передних крыльев
Отвернуть три болта крепления переднего бампера к подрамнику и отвести нижнюю часть бампера, освободив подрамник (насадка сменная Torx Т30, удлинитель, ключ трещоточный).
Отсоединить вал привода левого переднего колеса
Отсоединить колодку 1, рисунок 2-9, жгута проводов от выключателя света заднего хода.
Рисунок 2-9 — Отсоединение колодки жгута проводов и проводов «массы» от коробки передач: 1 — колодка жгута проводов к выключателю света заднего хода;
2 — болт крепления клеммы провода «массы»;
3 — провод «массы»;
4 — коробка передач
Отвернуть два болта 2 крепления клемм проводов 3 «массы» к коробке 4 передач и отсоединить провода «массы» (головка сменная 13, удлинитель, ключ трещоточный).
Отвернуть два болта крепления трубопровода гидроусилителя рулевого управления (при наличии) к коробке передач и опоре коробки передач и извлечь болты (головка сменная 13, вороток трещоточный).
Отсоединить вал привода правого переднего колеса от коробки передач
Рисунок 2-10 — Отсоединение колодки жгута проводов от управляющего датчика кислорода К7М: 1 — колодка жгута проводов управ ляющего датчика кислорода;
2 — хомут;
3 — управляющий датчик кислорода
Отсоединить колодку 1, рисунок 2-10, жгута проводов управляющего датчика кислорода.
Разъединить хомут 2.
Отсоединить колодку жгута проводов от колодки 1, рисунок 2-11, диагностического датчика кислорода.
Рисунок 2-11 — Снятие диагностического датчика кислорода: 1 — колодка диагностического датчика кислорода;
2 — диагностический датчик кислорода
Отсоединить от кронштейна крепления колодку диагностического датчика кислорода.
Снять каталитический нейтрализатор
Для автомобилей с двигателем К4М
Отвернуть четыре болта крепления теплового экрана рулевого механизма и снять тепловой экран (головка сменная 13, ключ трещоточный).
Операции для всех комплектаций автомобилей
Отвернуть болты крепления рулевого механизма к подрамнику (головка сменная 18, ключ трещоточный).
Рисунок 2-12 — Снятие задней опоры подвески двигателя: 1 — задняя опора подвески двигателя;
2 — болт крепления задней опоры подвески двигателя к коробке передач;
3 — болт крепления задней опоры подвески двигателя к подрамнику передней подвески
Подвесить рулевой механизм к кузову автомобиля (крючки технологические).
Снять заднюю опору 1, рисунок 2-12, подвески двигателя
Снять подрамник передней подвески
Снять стартер 1, рисунок 2-13
Рисунок 2-13 — Снятие стартера: 1 — стартер;
2 — гайка крепления кронштейна к впускному коллектору;
3 — впускной коллектор;
4 — кронштейн крепления впускного коллектора к блоку цилиндров;
5 — блок цилиндров;
6 — болт крепления кронштейна к блоку цилиндров
Установить на автомобиль траверсу 1, рисунок 2-14, для вывешивания двигателя и подвесить двигатель за подъемную проушину 2 со стороны маховика (траверса для вывешивания двигателя типа RST-500 ф.«РЕЙНДЖЕР»).
Рисунок 2-14 — Установка траверсы для вывешивания двигателя: 1 — траверса для вывешивания двигателя;
2 — подъемная проушина
Отвернуть гайку 1, рисунок 2-15, шпильки крепления коробки передач к подушке 2 левой опоры подвески двигателя (головка сменная 16, удлинитель, вороток).
Отвернуть три болта 3 крепления кронштейна 4 левой опоры подвески двигателя к коробке 5 передач (головка сменная 16, удлинитель, вороток).
Снять кронштейн левой опоры подвески двигателя с коробки передач.
Рисунок 2-15 — Отсоединение коробки передач от левой опоры подвески двигателя: 1 — гайка шпильки крепления коробки передач;
2 — подушка левой опоры подвески двигателя;
3 — болт крепления кронштейна левой опоры подвески двигателя к коробке передач;
4 — кронштейн левой опоры подвески двигателя;
5 — коробка передач;
6 — шпилька крепления коробки передач
Отвернуть три болта 1, рисунок 2-16, верхнего крепления коробки 2 передач к двигателю (головка сменная 13, удлинитель, вороток).
Рисунок 2-16 — Верхнее крепление коробки передач к двигателю: 1 — болт верхнего крепления коробки передач к двигателю;
2 — коробка передач;
3 — гайка шпильки крепления коробки передач к двигателю
Поднять автомобиль на высоту, удобную для выполнения работы.
Установить гидравлическую трансмиссионную стойку под автомобиль и подвести ее опорную часть до упора к коробке передач (стойка гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Отвернуть четыре болта 1, рисунок 2-17, нижнего крепления 2 коробки передач к двигателю (головка сменная 13, удлинитель, вороток трещоточный).
Отвернуть две гайки 3, рисунок 2-16, шпилек крепления коробки передач к двигателю (головка сменная 13, удлинитель, вороток трещоточный).
Отсоединить коробку передач от двигателя, опустить опорную часть гидравлической трансмиссионной стойки с коробкой передач и вывести трансмиссионную стойку из-под автомобиля (стойка гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Рисунок 2-17 — Нижнее крепление коробки передач к двигателю: 1 — болт верхнего крепления коробки передач к двигателю;
2 — коробка передач;
3 — гайка шпильки крепления коробки передач к двигателю
ВНИМАНИЕ! При снятии и установке коробки передач нельзя опирать конец первичного вала на лепестки нажимной пружины сцепления для исключения их деформации или поломки.
Подготовка к установке
Проверить отсутствие течи через сальник первичного вала, при необходимости заменить направляющую трубку
Заменить сальники фланцев дифференциала коробки передач
Заменить подшипник выключения сцепления
Установка
Перед установкой коробки передач убедитесь в наличии и правильном расположении установочных втулок, обеспечивающих центровку относительно друг друга коробки передач двигателя и коробки передач.
Для автомобилей с коробкой передач Jh4
Нанести на поверхность скольжения подшипника выключения сцепления на направляющей втулке и на рабочей поверхности вилки выключения сцепления смазку MOLYKOTE BR2 (норма расхода 2 г).
Завести вилку под лапки на подшипнике выключения сцепления.
Для автомобилей с коробкой передач JR5
ВНИМАНИЕ! Не наносить смазку на первичный вал коробки передач для исключения выхода из строя рабочего цилиндра привода сцепления.
Операции для всех комплектаций автомобилей
При необходимости отцентрировать ведомый диск сцепления (оправка для центровки ведомого диска сцепления Наб. 1518 или Наб. 1780 или 67.7823-9702 L).
Установить коробку передач на гидравлическую трансмиссионную стойку и завести под автомобиль (гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Поднять коробку передач гидравлическим подъемником, первичный вал коробки передач в шлицы ведомого диска и навернуть две гайки шпилек крепления коробки передач к двигателю. Момент затяжки гаек шпилек крепления коробки передач 44 Н.м (4,4 кгс.м) (головка сменная 13, удлинитель, вороток трещоточный, ключ моментный).
Установить четыре болта 1, рисунок 2-17, нижнего крепления коробки передач к двигателю (головка сменная 13, удлинитель, ключ трещоточный).
Установить три болта 1, рисунок 2-16, верхнего крепления коробки к двигателю (головка сменная 13, удлинитель, ключ трещоточный).
Затянуть болты крепления коробки передач к двигателю с моментом 44 Н.м (4,4 кгс.м) (головка сменная 13, удлинитель, ключ моментный).
Опустить опорную часть гидравлической трансмиссионной стойки и вывести трансмиссионную стойку из-под автомобиля (стойка гидравлическая трансмиссионная типа СГ-1 «ГАРО»).
Установить кронштейн 4, рисунок 2-15, левая опоры подвески двигателя на коробку передач и закрепить тремя болтами 3. Момент затяжки болтов крепления кронштейна левой опоры к коробке передач 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, ключ трещоточный, ключ моментный).
Установить гайку 1 шпильки крепления левой опоры на подушке 2, при этом момент затяжки гайки крепления шпильки 62 Н.м (6,2 кгс.м) (головка сменная 16, удлинитель, ключ трещоточный, ключ моментный).
Установить стартер 1, рисунок 2-13
Для автомобилей с двигателем К4М
Установить тепловой экран рулевого механизма и закрепить четырьмя болтами крепления теплового экрана.Момент затяжки болтов крепления теплового экрана рулевого механизма 21 Н.м (2,1 кгс.м) (головка сменная 13, ключ трещоточный, ключ моментный).
Операции для всех комплектаций автомобилей
Установить подрамник передней подвески
Установить заднюю опору 1, рисунок 2-12, подвески двигателя
Установить рулевой механизм
Присоединить колодку 1, рисунок 2-4, жгута проводов к датчику скорости.
Для автомобилей с двигателем К7М
Установить каталитический нейтрализатор
Соединить колодку 1, рисунок 2-11, диагностического кислородного датчика 2 кислорода с колодкой жгута проводов и установить разъем на кронштейн.
Присоединить колодку 1, рисунок 2-10, жгута проводов управляющего датчика 3 кислорода и установить колодку в держатель.
Операции для всех комплектаций автомобилей
Установить вал привода правого переднего колеса
Для автомобилей с двигателем К4М
Установить болты крепления трубопровода гидроусилителя рулевого управления к опоре коробки передач и к коробке передач. Момент затяжки болтов 21 Н.м (2,1 кгс.м) (головка сменная 13, вороток трещоточный, ключ моментный).
Операции для всех комплектаций автомобилей
Установить две клеммы 3, рисунок 2-9, провода «массы» и два болта 2 крепления. Момент затяжки болтов крепления 21 Н.м (2,1 кгс.м) (головка сменная 13, вороток трещоточный, ключ моментный).
Присоединить колодку 1 жгута проводов к выключателю света заднего хода.
Установить вал привода левого переднего колеса
Установить нижние и боковые грязезащитные щитки
Установить три болта крепления переднего бампера к подрамнику (насадка сменная Torx Т30, удлинитель, вороток).
Заменить уплотнительную прокладку пробки сливного отверстия коробки передач.
Завернуть пробку сливного отверстия в картере коробки передач и затянуть с моментом 22 Н.м (2,2 кгс.м) (ключ под внутренний квадрат 1/2 «, ключ моментный).
Отвернуть пробку заливного отверстия, залить масло в коробку передач и завернуть пробку. Уровень масла должен быть по нижней кромке заливного отверстия (установка заправочная для трансмиссионных масел типа С-223-1, масло трансмиссионное согласно действующему «Кодификатору и вспомогательным материалам, применяемым при ТО и ремонте автомобилей LADA» К 3100.25100.00018, норма расхода масла: для коробки передач Jh4 — 2,8 л; для коробки передач JR5 — 2,5 л).
Установить защиту поддона картера двигателя
Снять с автомобиля траверсу 1, рисунок 2-14, для вывешивания двигателя (траверса для вывешивания двигателя типа RST-500 ф. «RANGER»).
Для автомобилей с коробкой передач JR5
Присоединить трубопровод 1, рисунок 2-6, гидропривода сцепления к рабочему цилиндру 2 сцепления.
Удалить воздух из гидропривода сцепления
Установить в кронштейны коробки передач стопоры 3, рисунок 2-5, оболочек тросов выбора и переключения передач.
Присоединить шарниры 1 тросов выбора и переключения передач к рычагам 2 коробки передач.
Для автомобилей с коробкой передач Jh4
Присоединить трос 1, рисунок 2-8, привода сцепления к коробке передач.
Проверить регулировку привода сцепления
Установить тягу 3, рисунок 2-7, привода управления коробкой передач и закрепить болтом 2 крепления тяги. Момент затяжки болта крепления тяги привода переключения передач 28 Н.м (2,8 кгс.м) (головка сменная 10, удлинитель, вороток, ключ моментный).
Установить защитный чехол 1 рычага переключения передач.
Операции для всех комплектаций автомобилей
Установить передние колеса
Установить расширительный бачок 2, рисунок 2-3, на кронштейн. Момент затяжки гаек 1 крепления расширительного бачка 8 Н.м (0,8 кгс.м) (головка сменная 10, ключ трещоточный, ключ моментный).
Установить крепление жгута проводов и жгут проводов на коробке передач.
Установить контроллер ЭСУД
Установить поддон аккумуляторной батарейки.
Установить аккумуляторную батарею
Для автомобилей с двигателем К4М
Установить глушитель шума впуска
Операции для всех комплектаций автомобилей
Проверить и при необходимости отрегулировать углы установки передних колёс.
Вал главный, длина-370 мм — КПП / 6; код товара 3189 | Вал главный, длина-370 мм КПП / 6 — Premium; код товара 3190 | Вал дифференциала, длина-161 мм — КПП / 6; код товара 3191 | Вал первичный (мототрактор), длина-390 мм — КПП / 6; код товара 3192 |
Вал первичный (мототрактор), длина-390 мм — КПП / 6 — Premium; код товара 3193 | Вал первичный, длина-151 мм — КПП / 6; код товара 3194 | Вал понижающей / повышающей шестерни, длина-152 мм — КПП / 6; код товара 3195 | Вал шестерни задней скорости, длина-151 мм — КПП / 6; код товара 3196 |
Вилка дифференциала — КПП / 6; код товара 3197 | Вилка вторая / третьей передачи — КПП / 6; код товара 3198 | Вилка первой / задней передачи — КПП / 6; код товара 3199 | Вилка переключения шестерни повышающей / понижающей передачи — КПП / 6; код товара 3200 |
Втулка корпуса коробки (под оси) — КПП / 6; код товара 3201 | Втулка шестеренок — КПП / 6; код товара 3202 | Заглушка КПП м / б — КПП / 6; код товара 3203 | Колодка тормоза шестерни первой / задней передачи — КПП / 6; код товара 3204 |
Колпачок болта сцепления — КПП / 6; код товара 3205 | Колпачок вала отбора мощности — КПП / 6; код товара 3206 | Корпус вилки дифференциала — КПП / 6; код товара 3207 | Корпус КПП (крепление к полураме — 2 болта) — КПП / 6; код товара 3208 |
Корпус подшипника полуоси — КПП / 6; код товара 3209 | КПП в сборе (редуктор на 6 передач) крепление рамы на 5 отверстий — 180-195Н; код товара 3210 | Крышка боковая корпуса КПП левая (под муфту сцепления) — КПП / 6; код товара 3211 | Крышка боковая корпуса КПП правая (под вал отбора мощности) — КПП / 6; код товара 3212 |
Крышка верхняя корпуса КПП (1 отверстие) — КПП / 6; код товара 3213 | Крышка верхняя корпуса КПП (2 отверстия) — КПП / 6; код товара 3214 | Крышка задняя корпуса КПП — КПП / 6; код товара 3215 | Крышка корпуса подшипника полуоси — КПП / 6; код товара 3216 |
Крышка подшипника большая — КПП / 6; код товара 3217 | Крышка подшипника малая — КПП / 6; код товара 3218 | Манжет корпуса вилки дифференциала — КПП / 6; код товара 3219 | Манжет рычага тормоза шестерни первой / задней передачи — КПП / 6; код товара 3220 |
Ось вилки передач, длина-167 мм — КПП / 6; код товара 3221 | Ось вилки повышающей / понижающей шестерни, длина-151 мм — КПП / 6; код товара 3222 | Патрон рычага подшипника выжимного — КПП / 6; код товара 3223 | Патрон рычага подшипника выжимного — КПП / 6 — Premium; код товара 3224 |
Подшипник выжимной (688808) — 180Н-195Н; код товара 3225 | Подшипник выжимной (688808) — 180Н-195Н — Премиум; код товара 3226 | Подшипник полуоси (50208) — КПП / 6; код товара 3227 | Подшипник полуоси 6208 — КПП / 6; код товара 3228 |
Подшипники вала главного (6206 и 6304) — КПП / 6; код товара 3229 | Подшипники вала дифференциала 6305 — 2шт.- КПП / 6; код товара 3230 | Подшипники валов (первичного, повыш / пониж.) 6304 — 2шт. — КПП / 6; код товара 3231 | Полуось, длина-340 мм Z-8 — КПП / 6; код товара 3232 |
Прокладки редуктора комплект — КПП / 6; код товара 3233 | Прокладки редуктора комплект — КПП / 6 — Premium; код товара 3234 | Пружина дифференциала — КПП / 6; код товара 3235 | Рычаг вилки блокировки дифференциала — КПП / 6; код товара 3236 |
Рычаг вилки дифференциала — КПП / 6; код товара 3237 | Рычаг переключения передач (кулиса) — КПП / 6; код товара 3238 | Рычаг подшипника выжимного — КПП / 6; код товара 3239 | Рычаг подшипника выжимного — КПП / 6 — Premium; код товара 3240 |
Рычаг тормоза передней / задней шестерни — КПП / 6; код товара 3241 | Сальники комплект 6 шт.- КПП / 6; код товара 3242 | Ступица колеса в сборе на 4 болта (12 колесо) — 180Н-195Н; код товара 3243 | Шестерня ведомая 2 передачи Z-38 — КПП / 6; код товара 3244 |
Шестерня ведомая 3 передачи Z-31 — КПП / 6; код товара 3245 | Шестерня ведомая передней / задней передачи Z-43 — КПП / 6; код товара 3246 | Шестерня ведомая повышающая Z-26 / Z-15 — КПП / 6; код товара 3247 | Шестерня ведомая понижающая Z-49 — КПП / 6; код товара 3248 |
Шестерня ведущая вторая / третья передачи Z-29 / Z-22 — КПП / 6; код товара 3249 | Шестерня ведущая первой / задней передачи Z-16 — КПП / 6; код товара 3250 | Шестерня ведущая понижающая Z-20 — КПП / 6; код товара 3251 | Шестерня дифференциала ведомая Z-15 — КПП / 6; код товара 3252 |
Шестерня дифференциала ведущая Z-47 — КПП / 6; код товара 3253 | Шестерня полуоси Z-51 — КПП / 6; код товара 3254 | Шестерня промежуточная задней передачи Z-26 / Z-20 — КПП / 6; код товара 3255 | Корпус КПП (крепление к полураме — 5 болтов) — КПП / 6; код товара 3256 |
Снятие и установка Коробки Перемены Передач (КПП) Калина
Работу проводим на автомобильном подъемнике.
Отсоединяем провод от клеммы «минус» аккумуляторной батареи.
Для удобства работы снимите воздушный фильтр.
Снимаем стартер.
(Для удобства работы можно снять передние колеса.)
Снимаем левую часть брызговика двигателя.
Если коробку передач снимают для ремонта, слейте из нее масло.
Выверните четыре болта крепления передней крышки картера сцепления…
… и снимаем крышку.
Отсоедините рычаги передний подвески от поворотных кулаков, для чего выверните по два болта крепления шаровых опор к кулакам с обеих сторон автомобиля.
Оперев монтажную лопатку на картер коробки передач, выдавите из нее внутренние шарниры левого…
… и правого привода передних колес. Отведите приводы от коробки передач, перемещая наружу соответствующие амортизаторные стойки передней подвески.
Отсоедините колодки жгутов проводов от выключателя заднего света, от соленоида блокировки включения передачи заднего хода…
… и от датчика скорости.
Отверните гайки двух болтов крепления кронштейна реактивной тяги к коробке передач, извлеките болты…
… и от новой тягу вместе с кронштейном.
Промаркируйте любым способом взаимного положения тяги управления коробкой передач и хвостовика шарнира вала переключения передач, чтобы при обратной установке сохранить регулировку привода.
Ослабьте затяжку гайки стяжного болта хомута крепления тяги управления коробкой передач…
… и отсоедините тягу от шарнира штока переключения передач.
Отсоедините от коробки передач нижний конец троса привода сцепления.
Отсоедините от кронштейна, расположенного на коробке передач рядом с отверстием для указателя уровня масла, держатель троса привода дроссельной заслонки.
Выверните задний болт крепления кронштейна катушки зажигания.
Выверните два верхних болта крепления коробки передач к двигателю, одновременно крепящие второй поддерживающий кронштейн.Отведите трос привода дроссельной заслонки вместе с кронштейном в сторону.
Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма.
Отсоедините от кузова кронштейн крепления левой растяжки, не отсоединяя от него растяжку. Отведите растяжку вместе с кронштейном в сторону и закрепите любым доступным способом. (например, привязав проводом).
Отверните гайку нижнего правого крепления коробки передач к двигателю и снимите со шпильки нижний конец распорки впускной трубы.При необходимости ослабьте затяжку гайки верхнего крепления этой распорки.
Установите надежную опору под коробку передач.
Выверните болт левого нижнего крепления коробки передач к двигателю.
Выверните два болта крепления подушки левой опоры силового агрегата к кронштейну опоры…
… отверните три гайки крепления кронштейна к коробке передач, снимите установленные под гайками пружинные шайбы…
… и снимите кронштейн.
