Крестовины карданного вала

Крестовины карданного вала на всю отечественную автомобильную и тракторную технику. Крестовины поставляются исключительно в фирменной упаковке, имеют сертификат соответствия качества и технического регламента. При правильной установке крестовины в вилку карданного вала и периодической смазке, её ресурс составляет не менее 100 000 километров пробега.

Для подбора крестовины достаточно замерить диаметр стакана подшипника D и высоту крестовины в сборе с подшипниками H.

Крестовина карданного вала в сборе с подшипниками

№	Артикул, Размеры DxH, мм	Аналог	Применяемость	Вес, кг
1	4301-3401485 19х44,6	4301-3401485 50-3401062 К-005	ГАЗ, ГАЗель (рулевая), мотоциклы, МТЗ (рулевая)	0,135
2	2101-2202025 23,84х61,24	2101-2202025	ВАЗ 2101-2107, Нива 2121	0,25
3	2121-2202025 21211-2202025 28х70	2121-2202025 21211-2202025	Нива 21211-2131	0,458
4	5320-3422039 28х69	5320-3422039	Рулевая	0,42
5	400-2201025 28х73	400-2201025 402-2201025 408-2201025 К-016	МАЗ, КрАЗ, Урал (рулевая)	0. 453
6	412-2201025 28х83	412-2201025	ИЖ, ОДА (основная), Урал 4320-31 (рулевая)	0,508
7	3102-2201025 30х88	3102-2201025 469-2201025 69-2201025 34-2201025 72-2203025 РН	Волга, Газель, УАЗ, РАФ, МТЗ (основная), БелАЗ (Люблин), МАЗ (лебедочные)	0,63
8	53А-2201025 35х98	53А-2201025 К-040	ГАЗ, ПАЗ, МТЗ, БелАЗ, Онежские тракторы, ЖД	0,943
9	130-2201025 39х118	130-2201025 4301-2201025 150.41.045 К-063	ЗиЛ, Урал	1,4
10	131-2205025 50х135	131-2205025	ЗиЛ, Урал, трамваи УКВЗ	2,47
11	5320-2201025 39х118	5320-2201025 130-2201025 К-063	ЗиЛ, Урал, КАЗ, БелАЗ-75211, ЛАЗ, автокраны, погрузчики, тракторы	1,43
12	5320-2205025 50х135	5320-2205025 131-2205025 701. 22.08.010Р-01 701.22.08.013 ЖД1-4250025	ЗиЛ, Урал, МАЗ, ЛАЗ, ЛиАЗ, Икарус, К-701 (Редуктор-КПП), погрузчики, грейдеры А-122, МоАЗ, трамваи УКВЗ	2,5
13	4310-2205025 50х155	4310-2205025 210-2201025 255Б-2205025 150.36.013	КрАЗ, МАЗ, БелАЗ, МоАЗ, Т-150, грейдеры ДЗ-98, погрузчики, троллейбусы ЗиУ	3,22
14	53205-2201025 50х135	53205-2201025	«Евро»	2,72
15	53205-2205025	53205-2205025	«Евро», МАЗ «Евро», БелАЗ	3,205
16	6520-2201025-10 47,6х135	6520-2201025	грузовые а/м г/п свыше 20 тонн и иномарок	2,72
17	6520-2201025 50х135	6520-2201025 00-6520-6874506 00-6520-6874006	грузовые а/м г/п свыше 20 тонн и иномарок	2,65
18	6520-2205025-10 57х144	6520-2205025-10 05. 34.001	грузовые а/м г/п свыше 20 тонн и иномарок	3,95
19	6520-2205025 57х152	6520-2205025 587.42 45104-22050100-90 7 587 42 06 00 300 7 687 55 06 00 000	грузовые а/м г/п свыше 20 тонн и иномарок	4,21
20	540-2201025 62х173	540-2201025 7522-2201025 700.22.01.080Р 82-2201025	МАЗ, БелАЗ, К-700, МоАЗ	5,495
21	7555-2201025 72х185	7555-2201025	БелАЗ — самосвал г/п 55 тонн	8,305
22	У.Х-2201025 47х140	нет аналога	иномарки, автобус Higer	2,5
23	У.ГД-2201025 52х133	нет аналога	иномарки, автобус Golden Dragon	3,05
24	У. MAN-2201025 48х135,4	MAN, IVECOАналоги: U886, U887, 42534500		2,64
25	У.MAN-2201025-10 52х147	MAN, IVECO, DAF, VOLVO Аналоги: U543, U544, U909, U450, U451, U934, 8139.126.6020, 93163090, 93192012, 93163090, 42533410, 1250300, 1288226, 1651165, 26507-2045, 941026507, 1068247, 1250300, S 138-160-2921, 7687450600000, 050.294.000, 7687450600070, 7687450600050, VKUA521472		3,38
26	У.MAN-2201025-20 52х172	MAN, IVECO Аналоги: U920, U556, 93157114, 050.064.000, VKUA57172		5,78
27	У.MAN-2201025-30 65х172	MAN, IVECO, VOLVO, MERCEDES Аналоги: U563, U982, U937, U564, 42490052, 8194583, 93156581, 93159498, 93160297, 42490052, 8194583, 93156581, 42533786, 20366348, 387. 410.0031, 7587480600230, HS290, VKUA65172		6,14
28	У.SCAN-2201025 38х148	SCANIA Аналоги: U945, U946, U840, U841, 1111747, 1111.747, 294.380, 294.390, 1111745, 304.522, 337.056, 337.058, 1111.745, 1422433, 050.162.000, 050.194.000, VKUA38148, HS239T		2,98
29	У.SCAN-2201025-10 48х161	SCANIA Аналоги: U948, U389, U950, U889, 294.383, 365.913, 543.147, 337.059, 365.901, 965 010 054, 1422436, HS268, 050.195.000, 050.163.000, VKUA48161		4,04
30	У.SCAN-2201025-20 57х164	SCANIA Аналоги: U949, U390, U954, U555, 294.385, 336.441, 366.441, 337.060, 366.437, 366.443, 390.225, 965 010 056, 1422439, HS292, 050. 164.000, 050.196.000, VKUA57164, HS292T		5,51
31	У.SCAN-2201025-30 65х190	SCANIA Аналоги: U924, U565, 386.073, 1422442, 050.428.000		6,79
32	У.VOL-2201025 50х152,6	VOLVO, SCANIA Аналоги: U381, U381/А, 1651032, 231519, 232459, 550.613, 750.613, S 138-160-1713, 1613, 065.400.8, HS381, 050.967.000, 050.967.100, QL-328		3,24
33	У.VOL-2201025-10 52х152,6	VOLVO		3,98
34	У.VOL-2201025-20 57х152,6	VOLVO, IVECO Аналоги: U990, U999, 93192570, 1067293, 1651229, 050.778.100, S 138-160-1831, VKUA571527		4,5
35	У. VOL-2201025-30 59х167,4	VOLVO, IVECO, RENAULT Аналоги: U557, U918, U911, U558, U936, U956, U915, U461, 7981059, 5252561, 7981059, 92601338, 93157124, 9989250, 9989251, 41541386, 5252561, 50.00.295.260, 50.00.803.045, 50.00.819.298, 9.43.541.018, 1651237, 1068253, 050.486.100, 7687600600000, 050.165.000, TH-7436, 46165, 4622384, 4673415, 653650, 9932706		4,3

Крестовина карданного вала ВАЗ

Начиная с ВАЗ-2108 тольяттинцы «переквалифицировались» на переднеприводные автомобили, поэтому крестовина карданного вала ВАЗ это прерогатива «классической» серии 2101-2107. Конечно, нельзя забывать о крестовинах в карданах рулевого управления, но там нагрузки значительно поменьше…

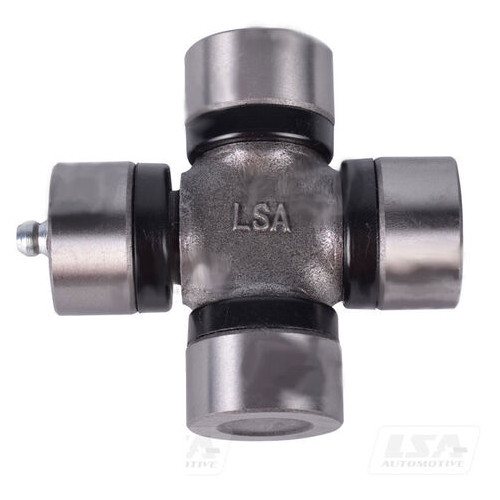

Что такое крестовина кардана

По сути, это основной элемент карданного шарнира неравных угловых скоростей, то есть, узла, который мы все знаем как кардан. И если без вала, в полном понимании карданная передача может обходиться, то без крестовины никак.

Из названия понятно, что речь идет о некоем крестообразном элементе – паре осей, скрещенных под прямым углом. Каждая из «половинок» такой оси является цапфой (шипом) и располагается в проушине вилки. В результате, две вилки, соединенные посредством крестoвины могут вращаться на одной оси, а также при угле между их «личными» осями.

Максимальным рабочим углом для шарнира считается 15 градусов, но уже на 12-ти начинаются весьма ощутимые потери. Кстати, именно поэтому в переднеприводной компоновке используются ШРУСы – шарниры равных угловых скоростей, ведь угол передачи для управляемой оси может достигать и 30 градусов. Но подобное подвижное соединение означает постоянное воздействие на истирание, чтобы снизить степень износа, а также для облегчения вращения шипов в проушинах, используются подшипники.

Какие крестoвины ставят на ВАЗ

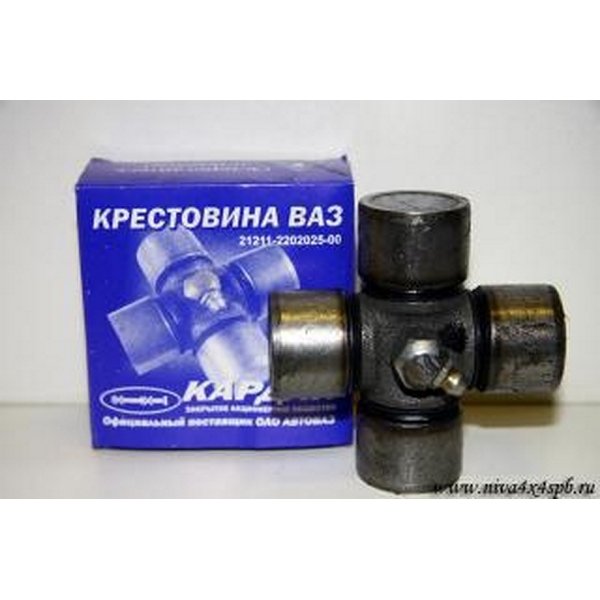

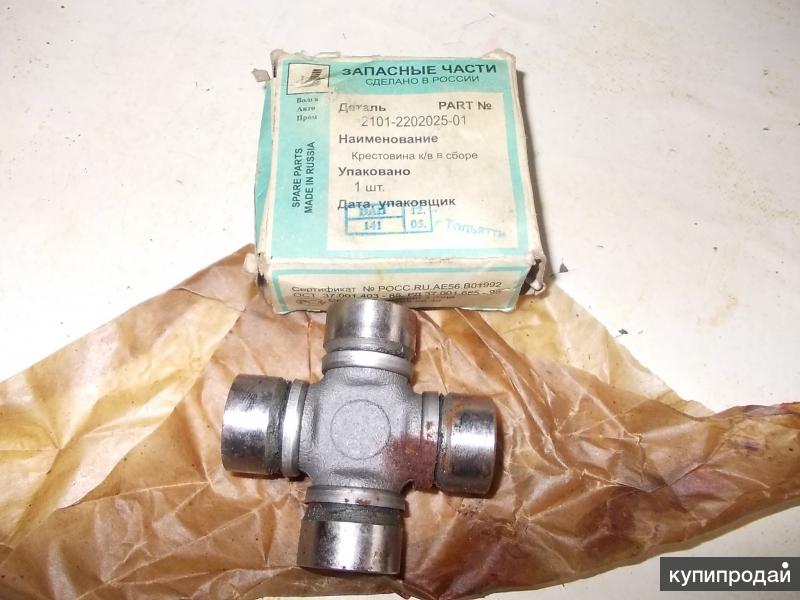

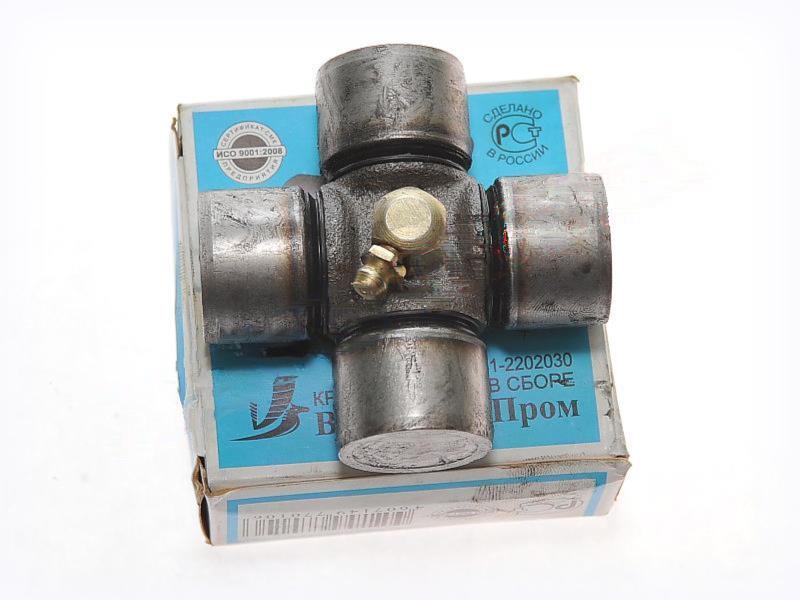

Для всего классического семейства подходят два варианта крестoвин. Артикул первых начинается с «2101», вторых – с «2105». Крестoвина 2101 является базовым вариантом, а 2105-я, это ее «усиленная» модификация, которая выпускается с 1988 года. Хотя, правильнее будет сказать, что с этого года выпускается карданный вал с усиленным шарниром – более массивными вилками и другой конструкцией подшипников.

Чисто технически (по размерам) старый и новый варианты вполне взаимозаменяемы. Но есть один нюанс, связанный как раз с измененным подшипником. Он имеет другое уплотнение и большее количество иголок, но главное то, что его обойма сделана не из прутка, как раньше, а штамповкой из листа. И если такую крестoвину ставить на «старую» вилку, то не будет нужной жесткости обоймы.

Здесь стоит сделать небольшое отступление – в начале статьи мы говорили о том, что карданы с крестoвинами это прерогатива «классики». Так оно и есть, но ВАЗ выпускал еще одно семейство – «Нива» (базовая модель ВАЗ-2121). Колесная формула этого авто и его последующих модификаций 4х4, и здесь тоже используются крестовины. Конструктивно, они повторяют классическую серию, причем тоже с таким же разделением на «стандартную» и «усиленную», но их отличают большие габариты.

Еще одно возможное отличие, как внутри классического семейства, так и по отношению к «вездеходикам», это масленка. Сегодня в продаже может попасться крестовина карданного вала ВАЗ как с масленкой, так и без нее. И судя по отзывам опытных водителей, на классическую серию лучше брать именно без масленки – считается, что она проще в монтаже и служит дольше. Но это мнение субъективное, по нашему, такому же субъективному мнению здесь больше важен производитель и… водитель. В общем, кто как сделал, и кто как пользуется.

Как выбрать крестoвину ВАЗ

Был период в истории, когда наша «основа шарнира» считалась дефицитом сродни тормозным камерам или распределительным валам. Потом эти затруднения прошли, завод остепенился и начал поставлять крестoвины для ВАЗов в достаточных объемах. А вместе с ним эту деталь стали производить и многие другие предприятия, часто не имея на то ни технического, ни юридического, ни просто человеческого права, так как качеством их изделия похвастаться не могли.

Что касается проверки на пригодность, то элементарный способ убедиться в пригодности новой детали заключается в «проверке зеркалом»:

Берем обыкновенное зеркало со сторонами с таки расчетом, чтобы крестовина могла уместиться на нем полностью

Кладем зеркало, на зеркало крестовину

Нажимая на противоположные шипы, пробуем раскачать деталь

Так проверяем обе оси с обеих сторон

Если «качелек» нет, то перед нами крестовина карданного вала ВАЗ с очень хорошей плоскостью, и остается убедиться только в том, что и чашки (подшипники) проворачиваются гладко, ровно и без заеданий, а иголки должны быть расположены равномерно по окружности и нормально смазаны.

Естественно, это возможно лишь при покупке крестовины в реальном магазине, а при заказе через Интернет стоит в первую очередь обратить на качество… поставщика! Наша компания ООО «Лидер» давно на рынке запчастей, и своей, честно заработанной положительной репутацией мы очень дорожим. Так что если вы выберете нас, то для начала мы гарантируем оригинальность изделий и хорошие цены на все наши товары. А скидки при оптовых заказах, отсрочки на оплату, разные способы расчета и доставку транспортными компаниями в любой регион РФ считайте приятным бонусом.

Установка крестовины ВАЗ

2101-2202110   Манжета
2101-2202115   Обойма манжеты
21211-2201015-01   Вал карданный задний
21211-2201023   Вилка фланцевая карданного вала
21211-2201047   Вилка скользящая карданного вала
21211-2202025   Подшипник качения (обзначение ГПЗ — СН192819НРС10) без крестовины
21211-2202029   Пресс-масленка
21211-2202034   Пресс-масленка
21211-2202043   Кольцо стопорное 1,45 мм
21211-2202044   Кольцо стопорное 1,48 мм
21211-2202045   Кольцо стопорное 1,52 мм
21211-2202046   Кольцо стопорное 1,56 мм
21211-2202047   Кольцо стопорное 1,60 мм
21211-2202048   Кольцо стопорное 1,64 мм
21211-2202049   Кольцо стопорное 1,67 мм
21211-2202050   Кольцо стопорное 1,40 мм
21211-2203015-01   Вал карданный передний
