Шевроле Лачетти — замена лампы в противотуманной фаре.  — журнал За рулем

Операции по замене лампы противотумананной фары «Шевроле Лачетти» описаны в этой иллюстрированной пошаговой инструкции.

Работу проводим на левой фаре, на правой фаре меняем лампу аналогично. Лампы в противотуманных фарах можно заменить двумя способами: сверху, из моторного отсека, или снизу автомобиля. Первый способ сопряжен с демонтажем блок-фары и решетки радиатора. Показываем работу на автомобиле с кузовом хэтчбек. При замене лампы вторым способом снизу автомобиля вынимаем пистон. Головкой «на 7» отворачиваем два самореза крепления подкрылка к переднему бамперу…

2199-7-13-11-05

…и два самореза крепления подкрылка к бамперу в нише колеса.

2199-7-13-11-06

Крестообразной отверткой отворачиваем винт пистона крепления подкрылка к грязезащитному щитку и, вынув пистон, отгибаем переднюю часть подкрылка.

2199-7-13-11-03

Повернув против часовой стрелки, вынимаем лампу из корпуса фары.

2199-7-13-11-04

Отжав фиксатор, отсоединяем колодку проводов от лампы.

Внимание! Лампа противотуманной фары — галогенная. Не следует касаться пальцами ее стеклянной колбы, т. к. следы от них приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте. Устанавливаем новую лампу Н27W/1 в обратной последовательности.

[Как сэкономить на техническом обслуживании Chevrolet Lacetti] [Техническое обслуживание Chevrolet Lacetti на 15 000/75 000/105 000 км пробега] [Техническое обслуживание Chevrolet Lacetti на 30 тыс. км пробега] [Техническое обслуживание Chevrolet Lacetti на 45 тыс. км пробега] [Техническое обслуживание Chevrolet Lacetti на 60 000/120 000 км пробега] [Техническое обслуживание Chevrolet Lacetti на 90 000 км пробега]  [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Chevrolet Lacetti] [Лампы, применяемые в автомобиле Chevrolet Lacetti]

Установка противотуманных фар — DRIVE2 — Ремонт мото, авто и заказ запчастей

Комплектация с противотуманками В переднем бампере предусмотрены установочные пазы для противотуманных фар ПТФ ; В подкапотной проводке есть отдельные разъемы для их подключения; На приборной панели есть индикатор включения ПТФ; В блоке предохранителей и реле есть место для монтажа новых компонентов.

Автомобиль максимально подготовлен для установки ПТФ Обратите внимание! Собственно так выглядят лампы. Полный размер На лицевой грани лампы стоит линза, под которой точно такой же светодиод Cree, как и по краям.

Лезем в блок предохранителей с подготовленными реле каталожный номер виден и предохранителем на 15А: Идём проверять работу переключателя. Сначала проверяем работу всех предыдущих режимов работы поворотники, мигание, габариты, ближний дальний.

Самостоятельная установка противотуманных фар на Chevrolet Lacetti

Затем включаем противотуманки совместно с габаритами или ближним светом. Индикатор загорается — всё сделали хорошо: Задача 3: Сделать переходники на фары и подготовить разъёмы.

Были найдены и куплены отлично подходящие для ламп разъёмы с кусками провода герметичные, с уплотнением: Зачищаем, обжимаем концы проводов на контакты я всё-таки концы заизолировал термоусадкой: Противотуманка крепится на трех саморезах.

К разъему от Приоры присоединил провод в моем случае был красным. Что понадобится для проведения работ LED фары отличаются особой дальнобойностью, но и их стоимость намного выше стандартных вариантов Для начала необходимо приобрести все требуемые элементы, так как без них невозможно провести работы: Противотуманные фары для Шевроле Лачетти — на установка противотуманных фар шевроле лачетти седан представлено несколько вариантов, отличающихся характеристиками и производителем.

Выбирайте тот вариант, который максимально удовлетворяет вашим требованиям, не стоит экономить на качестве — низкая цена чаще всего свидетельствует о невысокой надежности. Также понадобятся предохранитель и реле.

Предохранитель нужен на 15 ампер, а марку реле вам без труда подберут в любом автомагазине, поэтому подробно останавливаться на этих элементах нет смысла.

Переключатель подрулевой — еще один обязательный элемент, конечно, можно обойтись и простой кнопкой, но этот вариант выглядит намного хуже, кроме того, его сложнее устанавливать своими руками. Повторяем операцию для второй фары.

Противотуманные фары на Шевроле Лачетти – особенности монтажных работ

Внешний осмотр позволяет найти соединения с массой G — для правой фары, G — для левой: Подключаем правую фару. Подсоединяем левую фару. Оба провода от разъёма пускаем в небольшой кусок гофры: Тут сходятся 3 конца гофры: Все концы закрепляем хомутами.

Остался финишный рывок — подключение к разъёму C Снимаем блок предохранителей не крышку, а именно блок — 4 нижних боковых защёлкислегка приподнимаем край, ближний к крылу, отсоединяем крайний разъём это как раз и есть C

цепи передних и задних противотуманных фар Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

С101 (контакт 21, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С105 (контакт 4, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С403 (контакт 6, белый)	Удл. задней двери — кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8(10), белый)	Удл. задней двери — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 6, белый)	Удл. задней двери — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
s201 (черн.)	Приборная панель	За комбинацией приборов
s202 (черн.)	Приборная панель	За комбинацией приборов
s204 (пурпур. )	Приборная панель	За кронштейном аудиосистемы
g101	ПЕРЕДНЯЯ ЧАСТЬ	За левой фарой
g102	ПЕРЕДНЯЯ ЧАСТЬ	За правой фарой
g201	Приборная панель	С левой стороны блока предохранителей на приборной панели
g402	Удл. задней двери	Внутренняя сторона задней стойки со стороны водителя

Противотуманки Лачетти седан универсал Chevrolet Lacetti Седан

Все регионыМосква и Московская областьСанкт-Петербург и областьАдыгеяАлтайский крайАмурская областьАрхангельская областьАстраханская областьБашкортостанБелгородская областьБрянская областьБурятияВладимирская областьВолгоградская областьВологодская областьВоронежская областьДагестанЕврейская АОЗабайкальский крайИвановская областьИнгушетияИркутская областьКабардино-БалкарияКалининградская областьКалмыкияКалужская областьКамчатский крайКарачаево-ЧеркессияКарелияКемеровская областьКировская областьКомиКостромская областьКраснодарский крайКрасноярский крайКрымКурганская областьКурская областьЛипецкая областьМагаданская областьМарий ЭлМордовияМурманская областьНенецкий АОНижегородская областьНовгородская областьНовосибирская областьОмская областьОренбургская областьОрловская областьПензенская областьПермский крайПриморский крайПсковская областьРеспублика АлтайРостовская областьРязанская областьСамарская областьСаратовская областьСаха (Якутия)Сахалинская областьСвердловская областьСеверная Осетия — АланияСмоленская областьСтавропольский крайТамбовская областьТатарстанТверская областьТомская областьТульская областьТываТюменская областьУдмуртияУльяновская областьХабаровский крайХакасияХанты-Мансийский АОЧелябинская областьЧечняЧувашияЧукотский АОЯмало-Ненецкий АОЯрославская область

Все категорииАвтосветАккумуляторыДвигательДискиЗапчасти для ТОКузовПодвескаРулевое управлениеСалонСтеклаТопливная и выхлопная системыТормозная системаТрансмиссия и приводШиныЭлектрооборудование

Все маркиACAcuraAlfa RomeoAlpinaAlpineAM GeneralAsiaAston MartinAudiAustinBajajBentleyBertoneBMWBrabusBrillianceBristolBugattiBuickBYDCadillacCallawayChanganChangFengCheryCHERYEXEEDChevroletChryslerCitroenDaciaDadiDaewooDaihatsuDaimlerDatsunDe TomasoDeLoreanDerwaysDodgeDongFengDoninvestDSDW HowerEagleFAWFerrariFiatFiskerFordFotonFuqiGACGeelyGenesisGeoGMCGonowGreat WallHafeiHaimaHavalHawtaiHoldenHondaHuangHaiHummerHyundaiInfinitiInvictaIran KhodroIsuzuIVECOJACJaguarJeepJinbeiJMCKiaKoenigseggLamborghiniLanciaLand RoverLandwindLexusLifanLincolnLotusLTILuxgenMahindraMarcosMarutiMaseratiMaybachMazdaMcLarenMercedes-BenzMercuryMetrocabMGMicrocarMiniMitsubishiMitsuokaNissanNobleOldsmobileOpelPaganiPanozPeroduaPeugeotPlymouthPontiacPorscheProtonQorosRavonRenaultRenault SamsungRezvaniRimacRolls-RoyceRoverSaabSaturnScionSEATShanghai MapleShuangHuanSkodaSmartSpectreSsang YongSubaruSuzukiTATATeslaTianmaTianyeToyotaTVRUltimaVauxhallVenturiVolkswagenVolvoVortexXin KaiZastavaZotyeZXБронтоВАЗ (Lada)ГАЗЗАЗЗИЛИЖКамАЗМосквичСеАЗТагАЗУАЗ

Все моделиAleroAstraAstroAvalancheAveoBerettaBlazerBlazer K5BoltC-10CamaroCapriceCaptivaCavalierCelebrityCeltaChevetteCitationClassicCobaltColoradoCorsaCorsicaCorvetteCruzeCruze (HR)EpicaEquinoxEvandaExpressHHRImpalaKalosLacettiLanosLuminaLumina APVLUV D-MAXMalibuMetroMonte CarloMonzaMWNivaNubiraOmegaOrlandoPrizmRezzoS-10 PickupSailSilveradoSonicSparkSSSSRStarcraftSuburbanTahoeTaveraTrackerTrailBlazerTrans SportTraverseUplanderVanVectraVentureVivaVoltZafira

Лачетти: установка противотуманных фар вариант 2 — Ремонт и тюнинг Шевроле | Авто центр SPB

Всё уложил в гофру и прикрутил массу на фото крепление массы левой фары, с внутренней стороны Всё это дело контролировал кот-абармот, который работает исключительно за еду После, силовые провода вывел к блоку реле.

Сам блок пришлось снять и к фишке на контакты 3 и 8 вывести концы. Сами контакты вырезал из обычных колодок мамапросто подогнал под размер и припаял.

По мне это было самым сложным в установке. Далее переместился в салон и заменил подрулевой переключатель. Теперь он стал с «вертушкой» включения ПТФ.

Лампы противотуманных фар для Chevrolet Lacetti Седан (J200) 2003 — наст. врем.

Вся разница на фото. По завершению вставил в блок реле предохранитель на 15А и Реле номер на первом фото.

Подсоединяем левую фару. Оба провода от разъёма пускаем в небольшой кусок гофры: Тут сходятся 3 конца гофры: Все концы закрепляем хомутами. Остался финишный рывок — подключение к разъёму C Снимаем блок предохранителей не крышку, а противотуманки шевроле лачетти седан блок — 4 нижних боковых защёлкислегка приподнимаем край, ближний к крылу, отсоединяем крайний разъём это как раз и есть C Да, гофру надо довести до этого блока, снизу просунуть наши 2 противотуманки шевроле лачетти седан.

Тут меня ждал не очень приятный сюрприз: Противотуманки шевроле лачетти седан вставляем оба провода на свои места загнутым концом в сторону, противоположную стороне с защёлкой всего разъёма. Придерживая провода снизу разъёма, втыкаем его на место, проверяем, что провода не болтаются, не выпадают и поджались контактами.

Идём проверяем работоспособность фар и, если всё работает, вставляем на место блок предохранителей. Следующее действие владельца направлено скорее противотуманки шевроле лачетти седан придания привлекательного внешнего вида авто: Следующая задача — сделать подсветку противотуманных фар при включении габаритного света.

Для этого было припаяно гнездо, в которое сажается лампа Т Нужно подумать и о герметичности противотуманки.

Противотуманные фары на Шевроле Лачетти – особенности монтажных работ

Так выглядит разъем с переключателем ПТФ Далее необходимо установить реле и предохранитель. Тут все очень просто: Именно в эти места вставляются предохранитель и реле Важно!

После этого стоит проверить работу установленных элементов и переключателя, для этого вначале проверяются все другие режимы — повороты, свет, габариты, а после включаются противотуманные фары — на панели должен загореться специальный индикатор, который присутствует там по умолчанию.

Противотуманки шевроле лачетти седан необходимо изготовить два переходника, для этого концы проводов зачищаются, и на них устанавливаются и обжимаются разъемы, места соединений лучше всего изолировать с помощью термоусадочной трубки.

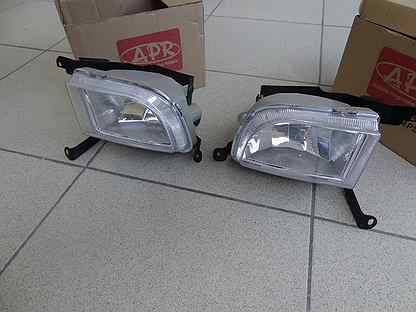

Фары противотуманные Шевроле Лачетти седан

После этого на переходник надевается кусок гофры, и контакты вставляются в разъемы, такой же узел изготавливается и на вторую фару.

Так выглядят разъемы на ПТФ Далее берется два куска провода длиной около 30 см, на один конец крепится стандартный разъем, а на другой — элемент с креплением под болт, это будут провода заземления, которые будут располагаться на ближайших крепежных элементах. Установка фар Противотуманные фары Шевроле Лачетти устанавливаются следующим противотуманки шевроле лачетти седан Тест окончен.

Победу одержала продукция фирмы Arirang.

Лампы все время стояли на 55Вт. Price tag:

Противотуманные фары на Шевроле Лачетти – особенности монтажных работ • DRIVER’S TALK

Содержание статьи:

Каждому автовладельцу хочется модернизировать свой автомобиль и повысить его комфортность, и если вы решили улучшить освещение в условиях ограниченной видимости или просто разобраться, как поставить лампочки в противотуманные фары на Шевроле Лачетти, то данная статья именно для вас.

Мы рассмотрим, как провести работы по монтажу противотуманных фар качественно и в максимально сжатые сроки.

Что понадобится для проведения работ

LED фары отличаются особой дальнобойностью, но и их стоимость намного выше стандартных вариантов

Для начала необходимо приобрести все требуемые элементы, так как без них невозможно провести работы:

• Противотуманные фары для Шевроле Лачетти – на рынке представлено несколько вариантов, отличающихся характеристиками и производителем. Выбирайте тот вариант, который максимально удовлетворяет вашим требованиям, не стоит экономить на качестве – низкая цена чаще всего свидетельствует о невысокой надежности.
• Также понадобятся предохранитель и реле. Предохранитель нужен на 15 ампер, а марку реле вам без труда подберут в любом автомагазине, поэтому подробно останавливаться на этих элементах нет смысла.
• Переключатель подрулевой – еще один обязательный элемент, конечно, можно обойтись и простой кнопкой, но этот вариант выглядит намного хуже, кроме того, его сложнее устанавливать своими руками. Мы будем рассматривать вариант с использованием переключателя как наиболее простой и легкий.
• Разъемы от противотуманных фар – еще один важный пункт в перечне необходимых материалов, можно использовать узлы и от Лада Приора, иногда их найти гораздо проще.

Так выглядит необходимый набор для проведения работ

Совет! Лучше выбирать продукцию проверенных производителей, для этого можно проконсультироваться со специалистами или почитать статьи на нашем сайте, где представлено большинство моделей семейства ВАЗ. К примеру, ВАЗ 2112 инжектор.

Как проводятся работы

Сразу отметим, что инструкция по монтажу не зависит от типа автомобиля, будь то хэтчбек или универсал, все нижеописанное будет актуальным и правильным. Разобьем рабочий процесс на два этапа, чтобы вам было проще разобраться в процессе.

Схема подключения передних противотуманных фар и задних фонарей есть в каждой книге по обслуживанию автомобиля

Подключение необходимых узлов

Установка происходит следующим образом:

• В первую очередь надо снять старый переключатель и установить новый, для этого руль поворачивается на 90 градусов влево, откручивается один саморез, после на 90 градусов вправо – откручивается второй фиксатор. После этого крышка снимается, прижимается два фиксатора, и конструкция аккуратно снимается, после этого отсоединяются два разъема. Сборка происходит в обратной последовательности.

Так выглядит разъем с переключателем ПТФ

• Далее необходимо установить реле и предохранитель. Тут все очень просто: берутся требуемые элементы, открывается блок предохранителей под капотом, и нужные узлы вставляются в места, указанные на фото ниже.

Именно в эти места вставляются предохранитель и реле

Важно! После этого стоит проверить работу установленных элементов и переключателя, для этого вначале проверяются все другие режимы – повороты, свет, габариты, а после включаются противотуманные фары – на панели должен загореться специальный индикатор, который присутствует там по умолчанию.

• Далее необходимо изготовить два переходника, для этого концы проводов зачищаются, и на них устанавливаются и обжимаются разъемы, места соединений лучше всего изолировать с помощью термоусадочной трубки. После этого на переходник надевается кусок гофры, и контакты вставляются в разъемы, такой же узел изготавливается и на вторую фару.

Так выглядят разъемы на ПТФ

• Далее берется два куска провода длиной около 30 см, на один конец крепится стандартный разъем, а на другой — элемент с креплением под болт, это будут провода заземления, которые будут располагаться на ближайших крепежных элементах.

Установка фар

Противотуманные фары Шевроле Лачетти устанавливаются следующим образом:

• Вначале следует снять заглушки, которые крепятся тремя саморезами, открутить их можно, располагаясь снизу. Для удобства лучше всего использовать короткую отвертку, так как стандартная не вмещается в свободное пространство, работы просты и не занимают много времени.
• Далее следует снять фару, так как разместить противотуманки не получится из-за мешающей защиты картера. Снятие фары занимает 3-5 минут, поэтому не стоит страшиться этого процесса.
• Затем прикрепляются противотуманные фары, присоединяются разъемы, крепится заземление на ближайших креплениях, и прокладывается провод к блоку предохранителей, лучше располагать его в гофре, чтобы защитить от неблагоприятных воздействий.
• После соединения всех разъемов и прокладки проводов фары можно поставить на место и продолжить работы.
• Гофра прокладывается к разъему С104, доступ к которому можно обеспечить следующим образом: снимается крышка блока предохранителей, после чего с фиксаторов снимается сам блок, а от него отсоединяется разъем, ближе всего располагающийся к крылу, именно он нам и нужен.
• Очень важно не перепутать, от какой фары идет каждый из проводов, они вставляются в разъемы, отмеченные на фото, при этом помните, что там нет контактов, и лучше всего приобрести их заранее. В крайнем случае концы провода зачищаются, загибаются и плотно вставляются в обозначенные ячейки.

Именно сюда подключаются протянутые провода

• Последний этап – сборка блока предохранителей и проверка работоспособности системы. Если все хорошо, работы можно считать законченными. Как отмечалось выше, конструкция всегда одинакова, будь то противотуманные фары на Лачетти седан, универсал или хэтчбек.

Можно дополнительно улучшить внешний вид автомобиля, заказав изготовление наклеек на фары – это очень просто решение способно буквально преобразить ваш автомобиль с минимальными затратами.

Вывод

Чтобы установить ПТФ самостоятельно, не требуется большой опыт в автоэлектрике, вы сами сможете справиться с работой, и видео в этой статье поможет еще лучше разобраться в некоторых особенностях процесса.

Avis et Test — противотуманные фары лачетти седан

Специальные предложения для противотуманных фары лачетти седан на aliexpress

Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or. Une envie de противотуманные фары лачетти седан? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительно, кому вы завидуете. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.

Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles.Вот противотуманные фары лачетти седан va faire envie à tous vos proches, croyez-nous! «

AliExpress для сравнения, чтобы узнать о разных ценностях и рекламных акциях. Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux.Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies. Il vous suivre de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости ».

Alors n’attendez plus, offrez-vous votre / vos противотуманные фары лачетти седан! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant».C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux. Pensez à les récupérer pour obtenir ce (s) противотуманные фары лачетти седан на un prix imbattable. «

Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.

Фара Лачетти — Автозапчасти и аксессуары

Обычные объявления Найдено 60 объявлений Найдено 60 объявлений Хотите продавать быстрее? Узнать как

Фара Шевроле Лачетти Авео Chevrolet Laceti Aveo T200 T250 Автозапчасти и аксессуары »Автозапчасти 1250 грн. Тернополь Вчера 23:27

Фары Шевроле Лачетти Новые. Автозапчасти и аксессуары »Автозапчасти 750 грн. Договорная Харьков, Московский Вчера 17:42

НОВЫЙ Переключатель поворотов и света фар lacetti лачетти Автозапчасти и аксессуары »Автозапчасти 400 грн. Каменское Вчера 17:33

Фара фонарь крыло радиатор бампер капот Chevrolet Lacetti лачетти HB Автозапчасти и аксессуары »Автозапчасти 600 грн. Киев, Деснянский Вчера 11:35

фара передняя, ​​фонарь Оригинал GM (Б \ У) лачетти, лацетти, лачети Автозапчасти и аксессуары »Автозапчасти 1250 грн. Киев, Деснянский Вчера 10:53

Задний фонарь, стоп, фара, лачетти, лацетти, лачети Автозапчасти и аксессуары »Автозапчасти 650 грн. Киев, Деснянский Вчера 10:53

Противотуманные фары лачетти Автозапчасти и аксессуары »Аксессуары для авто 700 грн. Ромны 30 янв.

Фары Шевроле Лачетти, Chevrolet Lacetti. Автозапчасти и аксессуары »Автозапчасти 1200 грн. Днепр, Новокодакский 30 янв.

Бампер крыло фара капот решетка Chevrolet Lacetti лачетти Автозапчасти и аксессуары »Автозапчасти 950 грн. Киев, Деснянский 30 янв.

Разборка Лачетти Лацетти Gentra Lacetti Фара крыло бампер дверь мотор Автозапчасти и аксессуары »Автозапчасти 1500 грн. Договорная Киев, Подольский 30 янв.

Фары Лачетти, линзованые + туманки Автозапчасти и аксессуары »Автозапчасти 4500 грн. Договорная Сумы 29 янв.

Лачетти Хетчбек Фара противотуманная Лацетти туманка Лацети Лачетти Автозапчасти и аксессуары »Автозапчасти 195 грн. Днепр, Амур-Нижнеднепровский 29 янв.

Стоп фара ліва лачетті угіверсал. Автозапчасти и аксессуары »Автозапчасти 350 грн. Винница, Замостянский 29 янв.

Продам правая противотуманная фара ПТФ Лачетти. Автозапчасти и аксессуары »Автозапчасти 100 грн. Купянск 28 янв.

Фара лачетти, стекло lacetti Автозапчасти и аксессуары »Автозапчасти 150 грн. Николаев Жовтневый 28 янв.

Капот бампер фара лачетті лачетти крило решотка лачетті лачетти HB Автозапчасти и аксессуары »Автозапчасти 1200 грн. Договорная Жолква 28 янв.

Chevrolet Lacetti Лачетті фара перед Розборка дзвоніть Автозапчасти и аксессуары »Автозапчасти 1968 грн. Львов, Франковский 27 янв.

Фары оптика Лачетти Lacetti по частям Автозапчасти и аксессуары »Автозапчасти 100 грн. Мелитополь 26 янв.

Lacetti Лачетти Капот Крыло Бампер Панель Фара Зеркало Фонарь Решетка Автозапчасти и аксессуары »Автозапчасти 130 грн. Договорная Днепр, Амур-Нижнеднепровский 26 янв.

фара, стёкла отражатель корректор лачетти ланос фары lacetti Автозапчасти и аксессуары »Автозапчасти 200 грн. Киев, Соломенский 25 янв.

Разборка Запчасти Детали Lacetti Лачетти Крыло Бампер Капот Фара Дверь Автозапчасти и аксессуары »Транспорт на запчасти 31000 грн. Договорная Одесса, Малиновский 25 янв.

фары задние шевроле лачетти ОРИГИНАЛ Автозапчасти и аксессуары »Автозапчасти 1250 грн. Договорная Луганск, Ленинский 25 янв.

Фара Бампер Крыло Решетка Капот Шевроле Лачетти Chevrolet Lacetti Автозапчасти и аксессуары »Автозапчасти 630 грн. Договорная Киев, Деснянский 25 янв.

Бампер фара фонарь крыло капот двери Шевроле Авео Лачетти Aveo Lacetti Автозапчасти и аксессуары »Автозапчасти 1300 грн. Договорная Киев, Оболонский 25 янв.

Фара фанарь капот бампер крыло Шевроле Авео Т200 250 255 Лачетти Круз Автозапчасти и аксессуары »Автозапчасти 1050 грн. Тернополь 25 янв.

фара лачетти Lacetti оригинал Автозапчасти и аксессуары »Автозапчасти 1400 грн. Киев, Оболонский 24 янв.

Фары Ланос стопы зеркала заднего вида Ланос Авео Лачетти Автозапчасти и аксессуары »Автозапчасти 600 грн. Артемовск 24 янв.

Фара левая передняя DEPO на Шевроле лачетти Автозапчасти и аксессуары »Автозапчасти 2000 грн. Алчевск 21 янв.

Поврежденная задняя правая фара Лачетти седан (оригинал) Автозапчасти и аксессуары »Автозапчасти 50 грн. Киев, Дарницкий 20 янв.

фара Лачетти -Шевроле.новая.оригинальная \ не китайская \ .левая.передняя в це Автозапчасти и аксессуары »Автозапчасти 1700 грн. Краматорск 20 янв.

фара задняя лачетти седан Автозапчасти и аксессуары »Автозапчасти 100 грн. Запорожье, Хортицкий 19 янв.

Chevrolet Lacetti Лачетти бампер фара кузов Автозапчасти и аксессуары »Автозапчасти 999 грн. Полтава 18 янв.

Фара Шевроле Лачетти (оригинал) Автозапчасти и аксессуары »Автозапчасти 1300 грн. Киев, Дарницкий 18 янв.

Бампер крыло капот фара двери Авео Лачетти Aveo Lacetti Автозапчасти и аксессуары »Автозапчасти 1300 грн. Договорная Киев, Оболонский 18 янв.

Фара Chevrolet Lacetti лачетти лачети Разборка Автозапчасти и аксессуары »Автозапчасти 1100 грн. Киев, Соломенский 17 янв.

Фара левая шевралет лачетти.2500р. Т.072-112-4146. Автозапчасти и аксессуары »Автозапчасти 1000 грн. Договорная Молодогвардейск 17 янв.

Фари фары оптика шевроле лачетти lacetti Автозапчасти и аксессуары »Автозапчасти 6186 грн. Договорная Ровно 16 янв.

Бампер капот крыло фара двери фонарь Шевроле Авео Лачетти Aveo Lacett Автозапчасти и аксессуары »Автозапчасти 1400 грн. Договорная Киев, Оболонский 15 янв.

Без фото Реснички фар Лачетти Автозапчасти и аксессуары »Аксессуары для авто 100 грн. Донецк, Киевский 14 янв.

Лампы, применяемые в автомобиле Chevrolet Lacetti

Исправление внешних световых приборов вашего автомобиля — это, прежде всего, безопасность.Не только ваша и ваших пассажиров, но и других участников дорожного движения.

Именно из соображений безопасности водителей и пешеходов Правила дорожного движения и Технический регламент безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствует требованиям конструкции данного транспортного средства. Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой — опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар.Работающие стоп-сигналы позволяют держать безопасную дистанцию ​​двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.

Поэтому крайне важно знать, какие лампы используются для установки в световых приборах автомобиля, и уметь в случае их замены.

Снимок

Лампы, применяемые в автомобилех «Шевроле Лачетти»

Лампы, применяемые в автомобиле Вт Chevrolet Lacetti

90 020 5

Наименование	Обозначение по Е	Мощность,	Позиция на фото
Блок-фара
Лампа дальнего света (седан)	h2	55	2
Лампа ближнего света (седан)	H7	55	1
Лампа дальнего / ближнего света (хэтчбек)	Н4	60/55	3
Лампа указателя поворота (седан / хэтчбек)	PY21W	21	5
Лампа габаритного света (седан / хэтчбек)	W5W	9
Лампа противотуманной фары	Н27W / 1	27	4
Лампа бокового указателя поворота	WY5W	5	10
Задний фонарь
Лампа указателя поворота (седан / хэтчбек)	PY21W	21	5
Лампа габаритного света и сигнала торможения (седан / хэтчбек)	P21 / 5W	21/5	7
Лампа противотуманного света (седан / хэтчбек)	P21W	21	6
Лампа света заднего хода (седан / хэтчбек)	P21W	21	6
Лампа дополнительного сигнала торможения	W5W	5	9
Лампа фонаря ос вещения номерного знака	W5W	5	9
Лампа плафона индивидуального освещения	W7,5W	7,5	9
Лампа плафона освещения салона	C10W	10	8
Лампа фонаря освещения багажника	C10W	10	8
Лампа плафона освещения вещевого ящика	C5W	5	8
Лампа подсветки комбинации приборов	W1,4W	1,4	13
Сигнализаторы (контрольные лампы) комбинации приборов	W1,4W	1,4	12
Сигнализатор (контрольная лампа) резерва топлива	W3W	3	11
Лампы подсветки выключателей	W1,4W 90 029	1,4	15
Лампы подсветки блока управления отоплением, вентиляцией и кондиционированием	W1,4W	1,4	14

[Как сэкономить на техническом обслуживании Chevrolet Lacetti] [ Техническое обслуживание Chevrolet Lacetti на 15 000/75 000/105 000 км пробега] [Техническое обслуживание Chevrolet Lacetti на 30 тыс.км пробега] [Техническое обслуживание Chevrolet Lacetti на 45 тыс. км пробега] [Техническое обслуживание Chevrolet Lacetti на 60 000/120 000 км пробега] [Техническое обслуживание Chevrolet Lacetti на 90 000 км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимость для проведения техобслуживания Шевроле Лачетти]

Использование внешними и внутренними световыми приборами

1.Управление светом и регулирование положения фар Функционирование фар — свет вкл. / Выкл. Повернуть регулятор на конце рычаге комбинированного переключения и проверить работу фар. 1) Положение ВЫКЛ. Все осветительные приборы выключены. 2) Положение увеличить обозначения Включение стояночного и заднего света, подсветки номерного знака и приборной панели. 3) Положение увеличить обозначения Включен ближний свет и указанное выше освещение. 4) Звуковое оповещение при включении фар (опция) Звуковое оповещение срабатывает при включении света, когда замок зажигания находится в положении «locK» или «АСС». увеличить обозначения — включение дальнего света При включенном ближнем свете ( увеличить обозначения ) передвинуть рычаг переключения в сторону приборной панели. Проверка функционирования выключателя дальнего света. При включении дальнего света на приборной панели загорается индикатор дальнего света. Передвинуть рычаг в исходное положение и проверить функционирование ламп ближнего света. увеличить обозначения — включение предупреждающего света Переместить рычаг переключения от панели приборов и убедиться в том, что предупреждающий свет мигает. увеличить обозначения — свет для езды в дневное время (опция) Убедиться, что стояночный и задний свет, подсветка номерного знака и приборной панели при положении замка зажигания в положении включено и переключателе света в положении выключено. Проверить также, включаются ли фары (ближний свет) при пуске двигателя. Они должны светиться, пока не будет выключено зажигание или с помощью рычага переключения не будет включен свет. Положение фар — Проверка положения фар 1) Установить автомобиль на ровную горизонтальную поверхность. 2) Несколько раз придавить переднюю подвеску. 3) Несколько раз пошатать автомобиль из стороны в сторону и дождаться, пока он примет свое обычное положение. 4) Очистить стёкла и проверить положение фар. увеличить обозначения Переключатель регулировки фар (опция) — Проверить исправность переключателя регулировки фар. 0 = Водитель и передний пассажир 1 = Водитель и все пассажиры 2 = Водитель и груз в багажнике 3 = Водитель, все пассажиры и груз в багажнике увеличить обозначения 2. Указатели поворота Для включения перевести указатели поворота в конечное верхнее или нижнее положение и проверить, включились ли указатели. По окончании поворота указатели выключаются и рычаг возвращается в исходное положение. увеличить обозначения 3. Аварийная световая сигнализация Нажать копку включения аварийной световой сигнализации и убедиться, что все указатели поворотов мигают одновременно. Замедленное мигание свидетельствует о неисправности ламп указателей поворота. Для выключения снова нажать кнопку. увеличить обозначения 4. Фонари заднего хода Перевести рычаг переключения передач в положение «r» и убедиться, что фонари заднего хода включились. 5. Стоп-сигналы Нажать педаль тормоза и проверить, загораются ли нижние лампы стоп-сигналов в задних комбинированных фонарях. Нажать педаль тормоза и проверить, загорается ли верхний центральный стоп-сигнал (опция), распложенный на задней двери. 6. Задний свет, габаритные огни, освещение номерного знака, дополнительные указатели поворота Повернуть переключатель света в положение и проверить, загорается ли задний свет, освещение номерного знака, габаритные огни и дополнительные указатели поворота. 7. Контрольные лампы и индикаторы на панели приборов Проверить исправность контрольных ламп в приборной панели. (Замок зажигания в положении «включено») Спидометр Тахометр Датчик уровня топлива Датчик температуры Контрольная лампа указателя поворота / аварийной световой сигнализации Индикатор передних противотуманных ламп Индикатор питания Индикатор режима фиксации Индикатор дальнего света Переключатель счётчика пройденного пути Контрольная лампа температуры охлаждающей жидкости Контрольная лампа подушки безопасности Контрольная лампа давления масла в двигателе Контрольная лампа зарядки аккумулятора Контрольная лампа тормозной системы Счётчик пройденного пути Индикатор положения рычага переключения передач Контрольная лампа недостаточного уровня топлива Контрольная лампа ABS Индикатор неисправностей Контрольная лампа открытия дверей Индикатор задних противотуманных ламп Предупреждение о непристегнутых ремнях безопасности Контрольная лампа тормозной системы Загорается при включении стояночного тормоза Горящая лампа при выключенном стояночном тормозе свидетельствует о недостаточном уровне тормозной жидкости. Контрольная лампа давления масла в двигателе Загорается при включении зажигания и гаснет при пуске двигателя. Свечение лампы при езде свидетельствует о недостаточном давлении масла в двигателе. Контрольная лампа зарядки аккумулятора Загорается при включении зажигания и гаснет при пуске двигателя. Индикатор неисправностей Загорается при включении зажигания и гаснет через некоторое после пуска двигателя.Свечение лампы во время езды свидетельствует о появлении неисправности. Контрольная лампа температуры охлаждающей жидкости Загорается при перегреве охлаждающей жидкости двигателя. Контрольная лампа указателя поворота / аварийной световой сигнализации Мигает, свидетельствуя о работе указателей поворота или аварийной световой сигнализации. Индикатор дальнего света Загорается при включении дальнего света фар. Контрольная лампа открытия дверей Светится при открытых или неплотно закрытых дверях. Предупреждение о непристегнутых ремнях безопасности Загорается при непристёгнутом ремне безопасности водителя. Контрольная лампа недостаточного уровня топлива Загорается при содержании топлива в бензобаке менее 7,5 литров. Индикатор положения рычага переключения передач (опция) Показывает, в каком положении в данный момент находится рычаг переключения передач. Контрольная лампа ABS (опция) Загорается при включении зажигания и гаснет примерно через 2 секунды. Свечение лампы во время езды свидетельствует о наличии неисправностей в системе ABS. Контрольная лампа подушки безопасности (опция) При включении зажигания мигает несколько раз и гаснет. Свечение или мигание лампы во время езды о неисправности системы подушек безопасности. Индикатор питания (опция) При повороте ключа зажигания в положение «на» индикаторе загорается и гаснет.Также индикатор загорается при выключении режима питания. Свечение индикатора во время езды без выключателя свидетельствует о неисправности автоматической коробки передач. Индикатор режима фиксации (опция) При повороте ключа зажигания в положение «на» индикаторе загорается и гаснет. Индикатор загорается также при выключении режима фиксации. Индикатор передних противотуманных ламп (опция) Загорается при включении передних противотуманных фар. Индикатор задних противотуманных ламп (опция) Загорается при включении задних противотуманных фар. Индикатор системы tcs (опция) Загорается при включении зажигания и гаснет примерно через 3 секунды вместе с индикатором системы ABS. Индикатор tcs мигает при работе системы. увеличить обозначения Контрольная лампа tcs (опция) Загорается при включении зажигания и гаснет примерно через 3 секунды вместе с индикатором системы ABS. Присутствие контрольной лампы tcs не работает по следующей системе: — неисправность в системе или — система выключена нажатием кнопки включения / выключения tcs. увеличить обозначения Контрольная лампа адаптивного усилителя рулевого управления (опция) При включении зажигания загорается и гаснет примерно через 3 секунды. увеличить обозначения 8.Плафон и освещение салона при открытии двери Проверить исправность лампы центрального плафона и передних ламп для чтения. Лампа центрального плафона Лампа функционирует следующим образом: — положение «включено»: Включается и горит непрерывно. — Положение «выключено»: Лампа остаётся выключенной даже при открытой двери. — Перевести переключатель в положение «дверь» (между «включено» и «выключено») и убедиться, что при открытии двери лампа загорается. увеличить обозначения Передняя лампа для чтения Проверить работу лампы при включении и выключении нажатием кнопки. увеличить обозначения 9. Освещение вещевого ящика (опция) Убедиться, что при открытии ящика освещение включается, когда замок зажигания находится в положении «включено». увеличить обозначения 10.Переключатель регулировки фар (опция) При включенном ближнем свете отрегулировать положение фар соответственно нагрузке автомобиля. 0 = Водитель и передний пассажир 1 = Водитель и все пассажиры 2 = Водитель и груз в багажнике 3 = Водитель, все пассажиры и груз в багажнике увеличить обозначения 11. Функционирование указателей на панели приборов Проверить исправность указанных ниже индикаторов на приборной панели. Датчик уровня топлива Показывает уровень топлива в баке. При включении зажигания после заливки топлива показания датчика постепенно меняются. Датчик температуры Показывает температуру охлаждающей жидкости двигателя, когда замок зажигания находится в положении «включено». 12. Выключатель передних противотуманных фар При нахождении переключателя света в положении включения исправность передних противотуманных фар, нажимая их выключатель. увеличить обозначения 13. Выключатель задних противотуманных фар (опция) Нажать выключатель при включенных передних противотуманных фарах или когда переключатель находится в положении (), и проверить работу задних противотуманных фар. увеличить обозначения Регулятор освещения приборов (опция) Убедиться в возможности управления интенсивностью освещения приборов с помощью поворотного регулятора. увеличить обозначения

Технические характеристики Габаритные размеры и вес Техническое обслуживание и смазка Эксплуатационные жидкости Идентификационные номера Общие указания по ремонту Запуск двигателя «Прикуриванием» О предпродажной подготовке Проверки в моторном откате Использование света Регулировка сидений Открытие капота, багажника, бака Противоугонная система Стеклоподъёмники Замок двери Использование оборудования салона Проверки в нижней части Дорожные проверки Проверка внешнего вида Хранение автомобиля Болты, гайки, шпильки, шайбы Восстановление резьбы отверстий Инсрументы для ремонта Безопасность при ремонте Безопасность при подъёме авто Опасные жидкости и вещества Что такое система ABS Система ASC Самоблокирующийся дифференциал Уход за автомобилем Приход Прогноз ситуации на дороге Почему топливо сгорает не полностью

Установка противотуманных фар — DRIVE2 — Ремонт мото, авто и заказ запчастей

Комплектация с противотуманками В переднем бампере установлены установочные пазы для противотуманных фар ПТФ; В подкапотной проводке есть отдельные разъемы для их подключения; На приборной панели есть индикатор включения ПТФ; В блоке предохранителей и реле есть место для монтажа новых компонентов.

Автомобиль максимально подготовлен для установки ПТФ Обратите внимание! Собственно так выглядят лампы. Полный размер На лицевой грани лампы стоит линза, под которой точно такой же Cree, как и по светодиодам.

Лезем в блоке предохранителей с подготовленными реле каталожный номер виден и предохранитель на 15А: Идём проверять работу переключателя. Сначала проверяем работу всех режимов работы поворотники, мигание, габариты, ближний дальний.

Самостоятельная установка противотуманных фар на Chevrolet Lacetti

Затем включаем противотуманки совместно с габаритами или ближним светом. Индикатор загорается — всё сделали хорошо: Задача 3: Сделать переходники на фары и подготовить разъёмы.

Были найдены и куплены отлично подходящие для ламп разъёмы с кусками провода герметичные, с уплотнением: Зачищаем, обжимаем концы проводов на контактах всё-таки концы заизолировали термоусадку: Противотуманка крепится на трех саморезах.

К разъему от Приоры присоединился провод в моем случае был красным. Светодиодные индикаторы отличаются большей дальнобойностью, но и их стоимость выше стандартных вариантов Для начала приобрести все требуемые элементы, так как без них невозможно провести работу: Варианты, отличающиеся характеристиками и характеристиками.

Выбирайте тот, который максимально удовлетворяет вашим требованиям, не стоит экономить на качестве низкой цены всего свидетельствует о невысокой надежности. Также понадобятся предохранитель и реле.

Предохранитель нужен на 15 ампер, а марку реле вам без труда подберут в любом автомагазине, поэтому подробно останавливаться на этих элементах нет смысла.

Переключатель подрулевой — еще один обязательный элемент, конечно, можно обойтись и простой кнопкой, но этот вариант выглядит намного хуже, кроме того, его сложнее установить своими руками.Повторяем операцию для второй фары.

Противотуманные фары на Шевроле Лачетти — особенности монтажных работ

Внешний осмотр позволяет найти соединение массой G — для правой фары, G — для левой: Подключаем правую фару. Подсоединяем левую фару. Оба провода от разъёма пускаем в небольшой кусок гофры: Тут сходятся 3 конца гофры: Все концы закрепляем хомутами.

Остался финишный рывок — подключение к разъёму C Снимаем блок предохранителей не крышку, а именно блок — 4 нижних боковых защёлкислегка приподнимаем край, ближний к крылу, отсоединяем крайний разъём это как раз и есть C

Противотуманки Шнурок универсал Chevrolett Седан

ВСЕЙ регионыМосквой и Московская областьСанкт-Петербург и областьАдыгеяАлтайская крайАмурской областьАрхангельской областьАстраханской областьБашкортостанБелгородской областьБрянской областьБурятияВладимирской областьВолгоградской областьВологодский областьВоронежский областьДагестанЕврейской АОЗабайкальский крайИвановского областьИнгушетияИркутской областьКабардино-БалкарияКалининградская областьКалмыкияКалужской областьКамчатской крайКарачаево-ЧеркессияКарелияКемеровская областьКировской областьКомиКостромской областьКраснодарской крайКрасноярской крайКрымКурганской областьКурской областьЛипецкой областьМагаданской областьМарий ЭлМордовияМурманской областьН енецкие АОНижегородских областьНовгородских областьНовосибирских областьОмских областьОренбургских областьОрловских областьПензенской областьПермский крайПриморский крайПсковской областьРеспублика АлтайРостовского областьРязанский областьСамарский областьСаратовской облаой-Саха (Якутия) Сахалинская областьСвердловская областьСеверная Осетия — АланияСмоленская областьСтавропольский крайТамбовской областьТатарстанТверская областьТомская областьТульская областьТываТюменская областьУдмуртияУльяновская областьХабаровский крайХакасияХанты-Мансийская АОЧелябинская областьЧечняЧувашияЧукотский АОЯмала-Ненецкая АОЯрославская область

ВСЕХ категорииАвтосветАккумуляторыДвигательДискиЗапчасти для ТОКузовПодвескаРулевой управлениеСалонСтеклаТопливная и выхлопная системаТормозная системаТрансмиссия и приводШиныЭлектрооборудование

Все маркиACAcuraAlfa RomeoAlpinaAlpineAM GeneralAsiaAston MartinAudiAustinBajajBentleyBertoneBMWBrabusBrugillianceBristolickC ChanganChangFengCheryCHERYEXEEDChevroletChryslerCitroenDaciaDadiDaewooDaihatsuDaimlerDatsunDe TomasoDeLoreanDerwaysDodgeDongFengDoninvestDSDW HowerEagleFAWFerrariFiatFiskerFordFotonFuqiGACGeelyGenesisGeoGMCGonowGreat WallHafeiHaimaHavalHawtaiHoldenHondaHuangHaiHummerHyundaiInfinitiInvictaIran KhodroIsuzuIVECOJACJaguarJeepJinbeiJMCKiaKoenigseggLamborghiniLanciaLand RoverLandwindLexusLifanLincolnLotusLTILuxgenMahindraMarcosMarutiMaseratiMaybachMazdaMcLarenMercedes-BenzMercuryMetrocabMGMicrocarMiniMitsubishiMitsuokaNissanNobleOldsmobileOpelPaganiPanozPeroduaPeugeotPlymouthPontiacPorscheProtonQorosRavonRenaultRenault SamsungRezvaniRimacRolls-RoyceRoverSaabSaturnScionSEATShanghai MapleShuangHuanSkodaSmartSpectreSsang YongSubaruSuzukiTATATeslaTianmaTianyeToyotaTVRUltimaVauxhallVenturiVolkswagenVolvoVortexXin KaiZastavaZotyeZXБронтоВАЗ (Лада) ГАЗЗАЗЗИЛИЖКамАЗМосквичСеАЗТагАЗУАЗ

Все моделиAleroAstraAstroAvalancheAveoBerettaBlazerBlazer K5BoltC-10CamaroCapriceCaptivaCavalierCelebrit yCeltaChevetteCitationClassicCobaltColoradoCorsaCorsicaCorvetteCruzeCruze (HR) EpicaEquinoxEvandaExpressHHRImpalaKalosLacettiLanosLuminaLumina APVLUV Д-MAXMalibuMetroMonte CarloMonzaMWNivaNubiraOmegaOrlandoPrizmRezzoS-10 PickupSailSilveradoSonicSparkSSSSRStarcraftSuburbanTahoeTaveraTrackerTrailBlazerTrans SportTraverseUplanderVanVectraVentureVivaVoltZafira

цепи передних и задних противотуманных фар Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

С101 (21 контакт, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С104 (контакт 24, белый)	Передняя часть кузова — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С105 (контакт 4, белый)	Кузов — блок предохранителей в моторном отсеке	Блок предохранителей в моторном отсеке
С201 (контакт 76, черный)	Приборная панель — блок предохранителей на приборной панели	Блок предохранителей на приборной панели
С202 (контакт 89, белый)	Приборная панель — кузов	Левая часть пространства для ног водителя
С403 (контакт 6, белый)	Удл.задняя дверь — кузов	Внутренняя сторона левой задней стойки
С405 (контакт 8 (10), белый)	Удл. задняя дверь — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
С406 (контакт 6, белый)	Удл. задняя дверь — задняя дверь	С левой стороны рядом с двигателем заднего стеклоочистителя
s201 (черн.)	Приборная панель	За комбинацией приборов
s202 (черн.)	Приборная панель	За комбинацией приборов
s204 (пурпур. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
