Описание предохранителей и реле Лада Калина со схемами блоков

Лада Калина (Lada Kalina) 1 го поколения выпускалась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году под внутренне — заводскими номерами ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с кузовами седан, хэтчбек, универсал. В данной статье мы покажем описание предохранителей и реле Лада Калина 1 го поколения со схемами блоков и фотографиями. Отметим предохранитель отвечающий за прикуриватель.

Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашей Лады Калины. Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки, либо иной технической документацией.

Главный блок

Основной блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой.

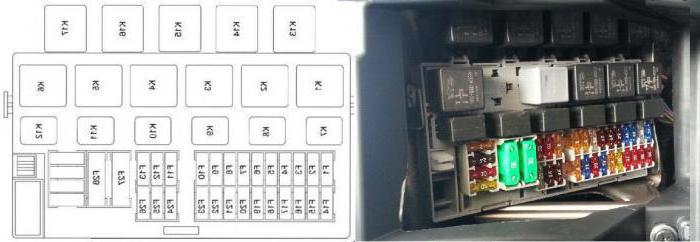

Схема Вариант 1

Схема Вариант 2

Описание предохранителей

F1	15А Электронный блок управления двигателем, реле электро вентилятора системы охлаждения, топливные форсунки
F2	30А Электро стеклоподъемники
F3	15А Аварийная сигнализация
F4	20А Стеклоочиститель, подушка безопасности
F5	25А Отопитель (предохранитель печки калины), Блок управления электро усилителем, Омыватель ветрового стекла
F6	20А Звуковой сигнал
F7	10А Жидкокристаллический индикатор комбинации приборов, Выключатель и лампы сигналов торможения, Освещение салона
F8	20А Обогрев заднего стекла
F9	5А Лампы габаритного света с правой стороны, Лампа освещения вещевого ящика
F10	5А Лампы габаритного света с левой стороны, Сигнализатор наружного освещения в комбинации приборов, Лампы освещения номерного знака
F11	7,55А Фонарь заднего противотуманного света, Блок управления иммобилизатором
F12	7,5А Лампа ближнего света правой блок — фары
F13	7,5А Лампа ближнего света левой блок — фары
F14	10А Лампа дальнего света правой блок — фары
F15	10А Лампа дальнего света левой блок — фары
F16	10А Правая противотуманная фара
F17	10А Левая противотуманная фара
F18	20А Обогрев передних сидений, прикуриватель
F19	10А АБС
F20	15А Прикуриватель, замок багажного отделения, диагностический разъем
F21	10А Цепь блокировки заднего хода коробки передач
F22	15А Блок управления охранной сигнализацией
F23	10А Блок управления электро усилителем рулевого управления
F24	7,5А Кондиционера
F25	10А Плафон освещения салона, сигналы торможения
F26	25А АБС
F27	Запасной
F28	Запасной
F29	Запасной
F30	Запасной
F31	50А Электро усилитель рулевого управления
F32	30А АБС

За прикуриватель отвечает предохранитель номер 20 на 15А.

Назначение реле

K1	Реле омывателя блок-фар
K2	Реле стеклоподъемников
K3	Дополнительное реле стартера
K4	Разгрузочное реле выключателя зажигания
К5	Реле аварийной сигнализации
K6	Реле обогрева сидений / Реле очистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле противотуманных фар
K10	Реле обогрева заднего стекла и наружных зеркал
K11	Реле подогрева сидений
K12	Реле топливного насоса
K13	Реле света заднего хода
K14	Реле электро вентиляторов охлаждения радиатора
K15	Реле обогрева ветрового стекла
K16	Реле обогрева ветрового стекла
K17	Реле муфты компрессора кондиционера

Блок системы управления двигателем

Данный блок расположен в центральной консоли.

Предохранители отвечающие за работу двигателя, находятся сверху под защитной крышкой.

Фото — схема

Обозначение

1. Диагностический разъем
2. 15А — Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
3. 15А — Топливный насос, предохранитель бензонасоса калины.
4. 15А — Цепи постоянного питания контроллера (ЭБУ)

Реле находятся в правой нижней части консоли, там же крепятся предохранители электровенти­лятора системы охлаждения.

Схема

Не подходят схемы или владеете другим поколением модели, изучите данное описание для Лады Калина 2.

По данному материалу мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь.

А если остались вопросы, пишите их в комментарии.

Блок предохранителей Калины — «Клуб-Лада.рф»

Проблемы с электрикой Калины встречаются также как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

---

Монтажный блок Калины

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока
Обозначение предохранителя (номинальный ток. А)	Защищаемые элементы
F1(10)	Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов
F2 (30)	Цепи электростеклоподъемников
F3 (10)	Цепи аварийной сигнализации
F4 (20)	Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла
F5 (25)	Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла
F6 (20)	Звуковой сигнал
F7 (10)	Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салона
F8 (20)	Элемент обогрева заднего стекла
F9 (5)	Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика
F10 (5)	Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знака
F11 (7,5)	Цепи ламп противотуманного света в задних фонарях
F12 (7,5)	Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары
F13 (7,5)	Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары
F14 (10)	Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов
F15 (10)	Лампа дальнего света (левая блок-фара)
F16, 17 (10)	Лампы противотуманных фар (опция)
F18 (15)	Элементы подогрева сидений (опция)
F19 (10)	Электрические цепи АБС (опция)
F20 (15)	Нагревательный элемент прикуривателя
F21(10)	Цепь блокировки заднего хода коробки передач
F22 (15)	Блок управления охранной сигнализацией
F23	Резерв
F24	Резерв
F25	Резерв
F26 (25)	Электрические цепи АБС (опция)
F27 (5)	Запасной
F28 (7,5)	Запасной
F29 (10)	Запасной
F30 (20)	Запасной
F31(50)	Электроусилитель руля

Реле монтажного блока
Обозначение	Наименование	Запитываемые потребители
К1 (опция)	Реле омывателя блок-фар	Элетродвигатель омывателя блок-фар
К2	Реле стеклоподъемников	Электродвигатели стеклоподъемников
КЗ	Реле стартера	Тяговое реле стартера
К4	Дополнительное реле	Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла
К5	Реле-прерыватель указателей поворота и аварийной сигнализации	Лампы указателей поворота и аварийной сигнализации
К6	Реле очистителя ветрового стекла	Электродвигатель очистителя ветрового стекла
К7	Реле дальнего света блок-фар	Лампы дальнего света блок-фар
К8	Реле звукового сигнала	Звуковой сигнал
К9 (опция)	Реле противотуманных фар	Лампы противотуманных фар
К10	Реле обогрева заднего стекла	Элемент обогрева заднего стекла
К11 (опция)	Реле подогрева сидений	Элементы подогрева сидений
К12 (резерв)	—	—

---

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

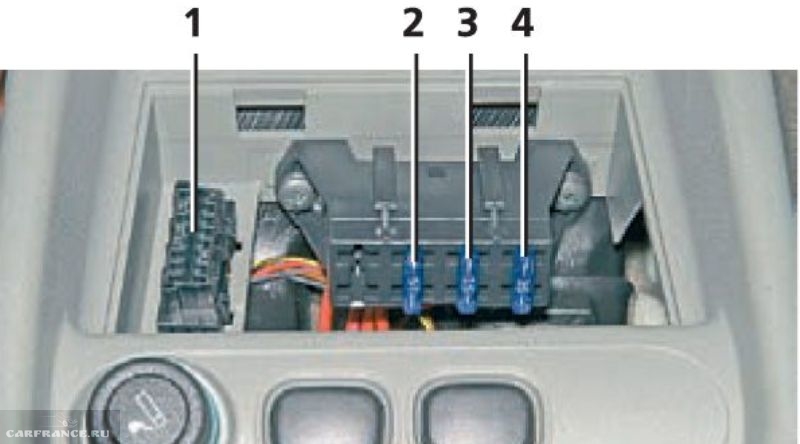

Предохранители и диагностический разъем системы управления двигателем:

1. диагностический разъем;
2. предохранитель силовой цепи главного реле;
3. предохранитель силовой цепи реле электробензонасоса;
4. предохранитель цепи постоянного питания контроллера

---

Дополнительный монтажный блок Лада Калина

Блок реле системы управления расположен под консолью панели приборов, рядом с контроллером. Чтобы его достать следует снять правую накладку консоли панели приборов (возле левой ноги пассажира), а затем:

1. Отвернуть гайку крепления блока реле, используя торцевой ключ.
2. Потянуть за планку.
3. Вывести блок реле системы из под консоли.

Блок реле системы управления:

1. реле электровентилятора системы охлаждения;
2. реле электробензонасоса;
3. предохранитель (50 А) электровентилятора системы охлаждения;
4. главное реле

Внимание:

Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности. Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

---

Ключевые слова:

Понравилась статья? Поделитесь с друзьями!

Схема предохранителей и реле Лада Калина (2004-2013)

№	А	Функция/компонент
1	10	Комбинация приборов, иммобилайзер (АПС-6), выключатель ламп заднего хода, указатели поворота, контроллер системы автоматического управления климатической установкой (люкс)
2	30	Норма: Стеклоподъемники
3	10	Замок зажигания (30 клемма), выключатель аварийной сигнализации
4	20	Переключатель стеклоочистителей, реле стеклоочистителя, электродвигатель переднего стеклоочистителя, выключатель обогрев заднего стекла, блок управления подушками безопасности, задний стеклоочиститель, обмотка реле подогрева сидений
5	25	Отопитель, блок управления электроусилителем, переключатель стеклоочистителей (омыватель стекла)
6	20	Звуковой сигнал
7	10	Выключатель ламп стоп-сигнала, освещение салона, бортовой компьютер (комбинация приборов), модуль управления светом (МУС), иммобилайзер (АПС-6)
8	20	Реле обогрева заднего стекла
9	5	Габаритные огни с правой стороны, освещение вещевого ящика, иммобилайзер (АПС-6)
10	5	Габаритные огни с левой стороны, освещение номерного знака, индикатор габаритных огней
11	7,5	Задний противотуманный фонарь, иммобилайзер (АПС-6)
12	7,5	Правый ближний свет, правый мотор-редуктор корректора света, переключатель освещения, иммобилайзер (АПС-6), модуль управления светом (МУС)
13	7,5	Левый ближний свет, левый мотор-редуктор корректора света, переключатель освещения, иммобилайзер (АПС-6), модуль управления светом (МУС)
14	10	Правый ближний свет, индикатор дальнего света
15	10	Левый дальний свет
16	10	Правая противотуманная фара
17	10	Левая противотуманная фара, модуль управления светом (МУС)
18	15	Реле подогрева сидений
19	10	ABS, модуль управления светом (МУС)
20	15	Прикуриватель
21	10	Соленоид блокировки включения задней скорости
22	15	Блок управления электропакетом, противоугонная система
23	—	—
24	7. 5	Реле муфты компрессора кондиционера
25	30	Блок управления электропакетом
26	25	ABS
27	5	Запасной
28	7,5	Запасной
29	10	Запасной
30	20	Запасной
31	50	Электроусилитель руля
32	40	ABS
Реле
R1	Омыватель фар
R2	Стеклоподъемники
R3	Стартер
R4	Дополнительное реле (обогрев заднего стекла, отопитель, переключатель стеклоочистителя и омывателя)
R5	Аварийная сигнализация и указатели поворота
R6	Стеклоочиститель
R7	Дальний свет
R8	Звуковой сигнал
R9	Противотуманные фары
R10	Обогрев заднего стекла
R11	Подогрев сидений
R12	Компрессор кондиционера

Блок предохранителей — Лада Калина Блог

Монтажный блок предохранителей Лады Калины находится в салоне, с левой стороны от водителя, под крышкой, где расположены переключатели управления световыми приборами. Любую неисправность, связанную с отказом какого-либо электроприбора в автомобиле, следует искать именно отсюда, в большинстве случаев виной всему может оказаться сгоревший предохранитель. Открыв эту крышку, перед вами покажется вот такая картина:

Этот монтажный блок, производства компании DELPHI, в котором резервные элементы расположены с правого края, как видите, они находятся отдельно 4 штуки, и рядом с ними находятся два пинцета, которые предназначены для вынимания элементов из гнезд.

А обозначение каждого предохранителя и за работу какого прибора он отвечает, показано на самой крышке, видно не очень хорошо, но если присмотреться — то вполне можно разобраться. Обратите внимание, что большими латинскими буквами K обозначены реле, а латинскими F- предохранители. Обратите внимание, что на крышке вверху показаны сначала предохранители, а внизу — реле, хотя в самом блоке наоборот, но здесь, думаю, всем понятно!

А теперь более детально приведу ниже список всех элементов, и какой за что отвечает:

Цепи, защищаемые плавкими предохранителями

• F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
• F2 — стеклоподъемники
• F3 — выключатель аварийной сигнализации
• F4 — Стеклоочиститель
• F5 — Отопитель, блок управления электроусилителем
• F6 — Звуковой сигнал
• F7 — Комбинация приборов, освещение салона
• F8 — обогрев заднего стекла
• F9 — Габаритные огни (правые)
• F10 — Габаритные огни (левые)
• F11 — Блок управления иммобилизатором
• F12 — Ближний свет (правый)
• F13 — Ближний свет (левый)
• F27 — блок управления электроусилителем (большой красного цвета 50 A)
• F28 — блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено)
• F14 — Дальний свет (правый)
• F15 — Дальний свет (левый)
• F16, F17 — Противотуманные фары
• F18 — обогрев сидений
• F19 — АБС
• F20 — прикуриватель
• F21 — Блокировка заднего хода
• F22 — Блок управления электропакетом
• F23, F24, F25 — резерв
• F26 — АБС

Назначение установленных в блоке реле:

• K1 — омыватель фар
• K2 — включение цепи стеклоподъемников
• K3 — включение стартера
• K4 — дополнительное (реле зажигания)
• K5 — указатели поворотов и аварийной сигнализации
• K6 — омыватель и очиститель ветрового стекла
• K7 — дальний свет
• K8 — звуковой сигнал
• K9 — передние противотуманные фары
• K10 — обогрев заднего стекла
• K11 — обогрев передних сидений
• K12 — резервное

Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания. Для замены используйте пинцеты, которые вставлены в монтажном блоке.

Схема и расположение предохранителей Лада Калина ВАЗ-1117, ВАЗ-1118 и ВАЗ-1119

Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны,  под крышкой, где расположены переключатели управления световыми приборами. Если у вас что либо не работает по части электрики, то рекомендую сначала проверить все предохранители, отвечающие за ту или иную цепь питания, в большинстве случаев виной всему является сгоревший предохранитель, а уже потом искать проблему в самих узлах.

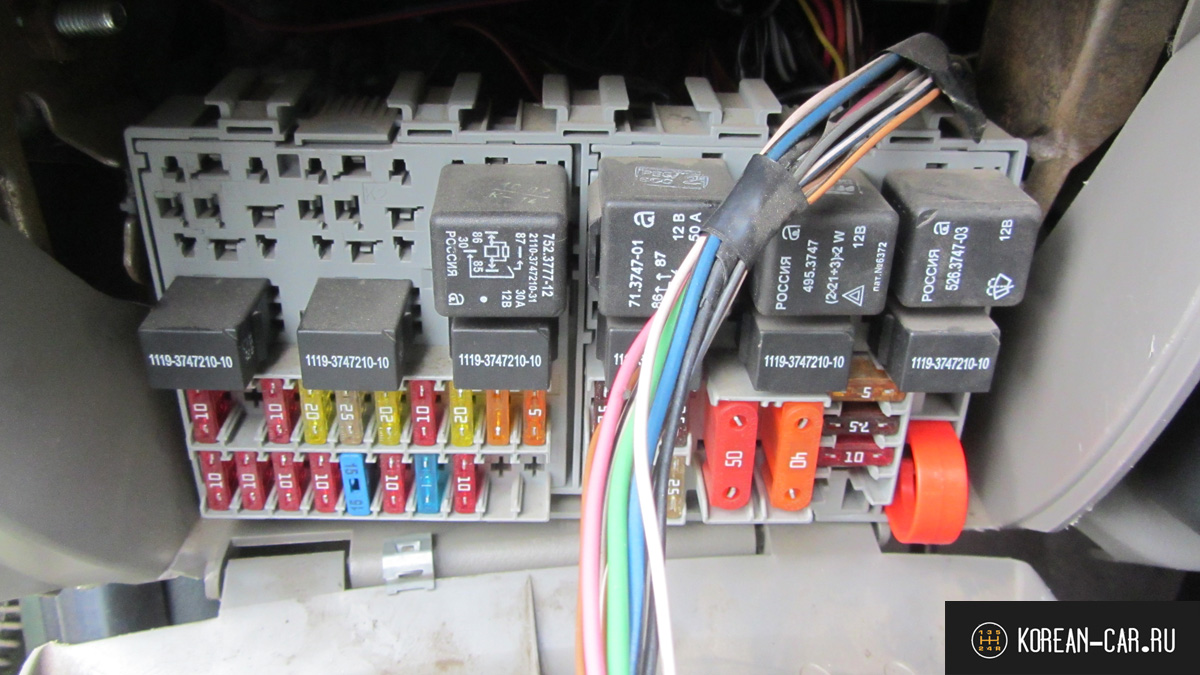

Прилагаем фотографии блока предохранителей Лада Калина, которые устанавливались на Калину в последнее время:

Итак, рассмотрим какие предохранители и реле за что отвечают в нашей Калине.

Цепи, защищаемые плавкими предохранителями
F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
F2 — стеклоподъемники
F3 — выключатель аварийной сигнализации
F4 — Стеклоочиститель
F5 — Отопитель, блок управления электроусилителем
F6 — Звуковой сигнал
F7 — Комбинация приборов, освещение салона
F8 — обогрев заднего стекла
F9 — Габаритные огни (правые)
F10 — Габаритные огни (левые)
F11 — Блок управления иммобилизатором
F12 — Ближний свет (правый)
F13 — Ближний свет (левый)
F27 — блок управления электроусилителем (большой красного цвета 50 A)
F28 — блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено)

F14 — Дальний свет (правый)
F15 — Дальний свет (левый)
F16, F17 — Противотуманные фары
F18 — обогрев сидений
F19 — АБС
F20 — прикуриватель
F21 — Блокировка заднего хода
F22 — Блок управления электропакетом
F23, F24, F25 — резерв
F26 — АБС

Назначение установленных в блоке реле:
K1 — омыватель фар
K2 — включение цепи стеклоподъемников
K3 — включение стартера
K4 — дополнительное (реле зажигания)
K5 — указатели поворотов и аварийной сигнализации
K6 — омыватель и очиститель ветрового стекла
K7 — дальний свет
K8 — звуковой сигнал
K9 — передние противотуманные фары
K10 — обогрев заднего стекла
K11 — обогрев передних сидений
K12 — резервное

Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания.

Для замены используйте пинцеты, которые вставлены в монтажном блоке.

На Калинах устанавливались два типа монтажных блоков, рассмотрим каждый из них:

Монтажный блок 1118-3722010-00

Монтажный блок DELRHI

Где находятся предохранители на Лада Калина: фото, видео, схема

Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.

Где находится панель предохранителей

Расшифровка монтажного блока предохранителей на Калине

У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.

Основной блок предохранителей

Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:

1. Слева тянем на себя панель управления светом.

   Отщелкиваем панель управления светом, чтобы добраться к предохранителям

2. Открыв крышку, увидим основной монтажный блок.

   Панель предохранителей расположенная под регулятором света

Вспомогательный блок

Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:

1. Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.

   Дополнительный монтажный блок расположен на центральной консоле

2. Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.

   Вид блок управления предохранителями двигателя Калина

Схемы панели предохранителей на Лада Калина

Рассмотрим, основные схемы блоков управления предохранителей и их подключения.

Схема подключения монтажного блока предохранителей Калина

Схема предохранителей и их подключения в Калине

Выводы

Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.

Устройство блока предохранителей Лада Калина 2 поколения » Лада.Онлайн

№	Сила тока	Защищаемые цепи
F1	15A	Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой)
		Реле электровентилятора радиатора максимальной скорости К4
		Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой)
		Контроллер системы управления двигателем
		Форсунки цилиндров
		Катушки зажигания (для 16-клап. ДВС)
F2	7. 5A	Клапан заслонки впускной трубы (для 16-клап. ДВС 21127)
		Клапан продува адсорбера
		Датчики кислорода
		Датчик фаз (для 16-клап. ДВС)
		Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126)
		Селектор АМТ (в исполнении с контроллером АМТ)
		Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6)
F3	5A	Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости
F4	15A	Контроллер управления системой надувных подушек безопасности
F5	7.5A	Реле стартера К2 / Контроллер автоматической коробки передач
		Разгрузочное реле выключателя зажигания К1
		Реле обогрева заднего стекла К6
		Реле обогрева сидений К13 (в вариантном исполнении)
		Реле обогрева ветрового стекла К14 (в вариантном исполнении)
		Реле топливного насоса К12
		Контроллер системы управления двигателем
		Аудиосистема
		Контроллер электроусилителя рулевого управления
		Переключатель стеклоочистителя
		Центральный блок кузовной электроники (в вариантном исполнении)
		Терминальный блок «ЭРА-ГЛОНАСС»
		Выключатель педали сцепления (для механической коробки передач)
		Выключатель педали тормоза
		Комбинация приборов
		Блок управления системой блокировки дверей (в вариантном исполнении)
		Выключатель блокировки двери водителя
		Выключатель кондиционера (в вариантном исполнении)
		Датчик скорости автоматической коробки передач (в вариантном исполнении)
		Переключатель режимов автоматической коробки передач (в вариантном исполнении)
		Контроллер АМТ (в вариантном исполнении)
		Блок управления системой контроля давления в шинах (для а/м ЕВРО-6)
F6	7. 5A	Свет заднего хода
		Указатели поворота
		Блок управления системой парковки (в вариантном исполнении)
F7	10A	Дальний свет правого борта
F8	10A	Дальний свет левого борта
F9	5A	Габаритные огни правого борта
F10	5A	Габаритные огни левого борта
		Фонари освещения номерного знака
		Плафон освещения багажника
		Подсветка приборов и клавиш
F11	5A	Задние противотуманные огни
F12	10A	Ближний свет правого борта
F13	10A	Ближний свет левого борта
		Регулятор электрокорректора фар (в вариантном исполнении)
F14	20A	Центральный блок кузовной электроники:
		(Очиститель ветрового стекла) (в вариантном исполнении)
		Омыватель ветрового стекла
		Очиститель ветрового стекла
		Подрулевой переключатель стеклоочистителей
F15	10A	Очиститель заднего стекла
		Омыватель заднего стекла
F16		РЕЗЕРВ
F17		РЕЗЕРВ
F18		РЕЗЕРВ
F19		РЕЗЕРВ
F20		РЕЗЕРВ
F21	15A	Электродвигатель топливного насоса
F22	7. 5A	Выключатель сигнала торможения
		Сигналы торможения
		Дополнительный сигнал торможения
		Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости
		Контроллер АМТ (в вариантном исполнении)
F23	5A	Комбинация приборов
		Диагностический разъем
F24	10A	Реле звукового сигнала К8
		Звуковой сигнал
F25	15A	Патрон для подключения дополнительных потребителей в салоне
F26	5A	Терминальный блок «ЭРА-ГЛОНАСС»
F27	10A	Противотуманная фара правого борта (в вариантном исполнении)
F28	10A	Противотуманная фара левого борта (в вариантном исполнении)
F29	15A	Обогрев передних сидений (в вариантном исполнении)
F30	10A	Аудиосистема
F31	10A	Центральный блок кузовной электроники: (Указатели поворотов; Питание блока кузовной электроники) (в вариантном исполнении)
F32	30A	Центральный блок кузовной электроники: (Электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения салона; Дневные ходовые огни) (в вариантном исполнении)
F33	5A	Модуль двери водителя
F34	7. 5A	Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой)
		Контроллер системы автоматического управления климатической установкой (в вариантном исполнении)
F35	15A	Контроллер автоматической коробки передач (в вариантном исполнении)
		Привод управления автоматической коробкой передач (в вариантном исполнении)
F36	15A	Аварийная сигнализация
F37	15A	Выключатель привода замка багажника
		Блок управления системой блокировки дверей
	5A	Выключатель привода замка багажника
F38	10A	Дневные ходовые огни
F39	15A	Патрон для подключения дополнительных потребителей в багажнике
F40	10A	К разъему светотехники прицепа
F41	50A	Обогрев ветрового стекла (в вариантном исполнении)
F42	30A	Обогрев наружных зеркал (в вариантном исполнении)
		Обогрев заднего стекла
F43	50A	Контроллер АМТ (в вариантном исполнении)
F44	30A	Электровентилятор отопителя
		Контроллер системы автоматического управления климатической установкой (в вариантном исполнении)
F45	30A	Электростеклоподъемники передних дверей
F46		РЕЗЕРВ

Лада Калина — схема предохранителей

Лада Калина — схема предохранителей

Год выпуска:

Схема салона

Лада Калина — схема блока предохранителей — салон

Салон (версия Luxe)

Предохранитель	[A]	Цепь защищена
F1	15	Катушка зажигания, Предохранители форсунок, Блок управления системы управления двигателем
F2	30	Центральный блок электроники кузова, модуль двери водителя
F3	15	Контроллер АКПП, Тяга управления АКПП
F4	15	Контроллер системы подушек безопасности
F5	7,5	15 терминалов инструментов
F6	7,5	Фонарь заднего хода, Контроллер АКПП
F7	7,5	Соленоид продувки адсорбера, датчик массового расхода воздуха / датчик давления, фазовращатель, датчик кислорода
F8	–	–
F9	5	Правый борт габаритный фонарь
F10	5	Левый бортовой задний фонарь, Подсветка приборов и клавиш, Подсветка номерного знака, Подсветка багажного отделения, Подсветка бокового перчаточного ящика
F11	5	Задние противотуманные фары
F12	10	Фара ближнего света, правая; Мощность электрического регулятора фар, правая
F13	10	Фара ближнего света, левая; Мощность электрического регулятора фар, LH
F14	–	–
F15	10	Омыватель заднего стекла, Стеклоочиститель заднего стекла
F16	5	Модуль двери водителя
F17	–	–
F18	–	–
F19	–	–
F20	–	–
F21	10	Дальний свет, фара правая
F22	10	Дальний свет, левая фара
F23	10	Правая противотуманная фара
F24	10	Левая противотуманная фара
F25	15	Обогрев передних сидений
F26	5	Блок управления антиблокировочной тормозной системой
F27	15	Прикуриватель
F28	15	Топливный насос
F29	20	Омыватель лобового стекла, центральный блок электроники кузова
F30	–	–
F31	7,5	Муфта компрессора кондиционера, Контроллер автоматической системы управления климатической установкой
F32	7,5	Стоп-сигналы, Внутреннее освещение
F33	25	Блок управления антиблокировочной тормозной системой
F34	5	Комбинация приборов, разъем канала передачи данных
F35	10	Центральный блок кузовной электроники
F36	10	Гудок
F37	10	Ресивер / Мультимедийная система
F38	–	–
F39	–	–
F40	–	–
F41	–	–
F42	–	–
F43	50	Контроллер АКПП
F44	30	Электровентилятор отопителя, контроллер автоматической системы управления климатической установкой
F45	25	Обогрев заднего сиденья
F46	–	–
Указанный комплект предохранителей для версии high line «люкс» (в зависимости от комплекта опций некоторые предохранители из этого комплекта могут не использоваться в других версиях).

Пассажирский салон (стандартное исполнение)

Предохранитель	[A]	Цепь защищена
F1	15	Катушка зажигания, Форсунка предохранителя, Блок управления системы управления двигателем
F2	10	Дневные ходовые огни
F3	10	Аварийная сигнализация
F4	15	Блок управления подушек безопасности
F5	7,5	15 терминалов инструментов
F6	7,5	Фонарь заднего хода
F7	7,5	Датчик массового расхода воздуха / датчик давления, Датчик кислорода
F8	7,5	Указатели поворота
F9	5	Правый борт габаритный фонарь
F10	5	Левый бортовой задний фонарь, Подсветка приборов и клавиш, Подсветка номерного знака, Подсветка багажного отделения, Подсветка бокового перчаточного ящика
F11	5	Задние противотуманные фары
F12	10	Фара ближнего света, правая; Мощность электрического регулятора фар, правая
F13	10	Фара ближнего света, левая; Мощность электрического регулятора фар, LH
F14	–	–
F15	10	Омыватель заднего стекла, Стеклоочиститель заднего стекла
F16	–	–
F17	–	–
F18	–	–
F19	20	Дверной замок
F20	–	–
F21	10	Дальний свет, фара правая
F22	10	Дальний свет, левая фара
F23	–	–
F24	–	–
F25	15	Обогрев передних сидений
F26	5	Блок управления антиблокировочной тормозной системой
F27	15	Прикуриватель
F28	15	Топливный насос
F29	20	Омыватель ветрового стекла
F30	–	–
F31	7,5	Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой
F32	7,5	Стоп-сигналы, Внутреннее освещение
F33	25	Блок управления антиблокировочной тормозной системой
F34	5	Комбинация приборов, разъем канала передачи данных
F35	10	Центральный блок кузовной электроники
F36	10	Гудок
F37	10	Ресивер / Мультимедийная система
F38	–	–
F39	–	–
F40	–	–
F41	–	–
F42	–	–
F43	50	Контроллер АКПП
F44	30	Электровентилятор отопителя, контроллер автоматической системы управления климатической установкой
F45	25	Обогрев заднего сиденья
F46	–	–

Реле, размещенное на блоке предохранителей и реле салона автомобиля версии «норма» и «люкс» *

Предохранитель	[A]	Цепь защищена
К1	50	Разгрузочное реле
K2	30	Дополнительное реле стартера
K3	40	Реле электровентилятора охладителя
K4	30	Реле электровентилятора охладителя
K5	30	Реле муфты компрессора кондиционера
K6	30	Реле обогрева заднего стекла
K7	20	Реле дальнего света фар
K8	20	Реле звукового сигнала
K9	20	Реле выпадения фар
K10	20	Реле фонарей заднего хода (в исполнении с АКПП)
K11	20	Главное реле EMS
K12	20	Реле топливного насоса
K13	20	Реле обогрева сидений
K14	70	Реле обогрева лобового стекла
* Указанный комплект предохранителей для версии high line «люкс» (в зависимости от комплекта опций некоторые предохранители из этого комплекта могут не использоваться в других версиях).

Реле, размещенное на блоке предохранителей и реле салона автомобиля «стандарт»

Предохранитель	[A]	Цепь защищена
К1	50	Разгрузочное реле
K2	30	Дополнительное реле стартера
K3	30	Реле стеклоочистителя
K4	30	Реле электровентилятора охладителя
K5	30	Реле указателей поворота
K6	30	Реле стеклоподъемника
K7	20	Реле дальнего света фар
K8	20	Реле звукового сигнала
K9	20	Реле выпадения фар
K10	–	–
K11	20	Главное реле EMS
K12	20	Реле топливного насоса
K13	20	Реле обогрева сидений
K14	30	Реле включения аварийных сигналов
K15	30	Реле обогрева заднего стекла
К16	30	Дополнительное реле аварийной сигнализации

Электрические цепи, защищенные предохранителями, расположенными в блоке предохранителей моторного отсека *

Предохранитель	[A]	Цепь защищена
FF1	50	Обогрев лобового стекла
FF2	60	Генератор
FF3	60	Генератор
FF4	40А (с уровнем оснащения без климат-контроля — 30А)	Электровентилятор радиатора охлаждения
FF5	50	Электромеханический усилитель руля
FF6	40	Блок управления АБС
* Комплект предохранителей определен для исполнения «люкс». В других исполнениях нельзя использовать некоторые предохранители из комплекта

ВНИМАНИЕ! Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Не работает печка на Лада Калина (причины и ремонт). Проверка цепи включения Лада Стартер Калина Лада Калина не включается 2 причины

Что делать, если не включается задняя скорость на Калине.?
Пока этого не произошло, позаботьтесь о том, чтобы у вас в комплекте ключей, которые вы постоянно с вами, необходимо было иметь накидку ключ на 36. Ключ такого размера редко бывает в магазинах, где продается инструмент. Но есть практически всегда на авторынке. Стоимость такого ключа в пределах 200 рублей, но оно того стоит.
Блокировка поворота на заднюю скорость на Калине Сделана с соленоидом, тяга которого и выполняет эту функцию.
Питание на соленоид подается с переключающего кольца, которое находится на рукоятке переключения передач. Поднимая кольцо, включаем соленоид, шток втягивается в соленоид и отпирается внутри коробки. А затем, переведя ручку в положение задней скорости, мы можем включить заднюю скорость. На коробке срабатывает концевой выключатель, включаются лампы. задний ход и прерывистый звуковой сигнал В машине.
И когда в самый неподходящий момент мы этого сигнала не слышим и понимаем, что заднюю скорость включить нельзя, наступает некий шокирующий момент! И что теперь делать ?!
Ну не так уж и страшно! Так же не собрал соленоид цепи управления ! Вам очень повезло, если все это произошло у вас в гараже или недалеко от дома! Но если это случилось в пути, то сильно расстраиваться не стоит, ведь у нас в багажнике такой же ключ!
Повернув рулевое колесо влево до упора и посмотрев на переднюю дверь со стороны левого колеса, вы увидите на коробке тот же соленоид, к которому проводами подсоединен разъем.Отсоединяем разъем и ключом на 36 откручиваем соленоид на 7-8 мм. В образовавшемся зазоре заплакал провод или даже изолирующий и слегка подтянул соленоид. Пробуем включить заднюю скорость. Получилось?! Теперь можно спокойно добираться до гаража. Только будьте очень осторожны, так как первая передача и задняя расположены очень близко.
Доехав до гаража, будем искать неисправность.
Рассмотрим электрическую схему управления соленоидом:

12 вольт через предохранитель F21 поступает на соленоид L1.Переключатель S1 на ручке Замыкаем цепь на землю. Катушка соленоида работает.
Предохранитель F21 на 10а находится в блоке предохранителей — это 8-й слева. Ключ для удаления находится в том же блоке вверху справа. Вытаскиваем предохранитель и проверяем тестером или контрольным (подаем питание от АКБ через контрольную лампу). Неисправный предохранитель заменяют новым на такой же номинал.
Следующий этап: Проверка переключателя (он, кстати, безрукий). Поднимите крышку на ручке.

Сразу видим разъем подключенный к переключателю.Отключите его.

Берем канцелярский зажим (металлический) и замыкаем им контакты разъема, провода от которого идут вниз, в подполье автомата. Если после этого можно включить заднюю скорость, значит переключатель неисправен. Если «чуда» не произошло, идите дальше. Снимите разъем с соленоида.

Вставьте в него две иглы (шитье, для тесьмы, с шариками — они не дают лазить друг другу). Измеряем напряжение.Оно должно быть 12 вольт. Но это не все. Надо зарядить лампочку. Я использовал 5 Вт на 12 В. Если лампочка не горит, значит, у нас разрыв, а напряжение присутствует из-за сопротивления, образованного оксидом меди. В 99% случаев раскрытие (излом) проволоки происходит в жгуте, в месте установки зажима на поддон. Снимите зажим, сложив его снизу насадки. Отсоедините разъем от переключателя фонарей заднего хода и снимите весь жгут.С гофры снимаем изолент и вытаскиваем провода. Баланс провода виден сразу.
Обрезаем провода у окон и увеличиваем на другие подходящие по диаметру (по сечению провода). Провода всего 10 см. На скрутку лучше всего подать паяльник и выставить. Сделал с термоусадочной трубкой. Затем все утепляется лентой ПВХ.

Можно еще гофру одеть. Главное, чтобы туда не попала влага, иначе все рано или поздно придется повторять.Киньте хомут, он там не нужен. При желании обвязку можно закрепить пластиковой стяжкой — в магазине электротоваров это копейки. Установите разъемы на место и проверьте срабатывание соленоида.
Сам соленоид выходит из строя очень редко. Для проверки — его сопротивление 2,2 Ом. Если вы крутили соленоид, не забудьте еще раз его покрутить!
Вариант при выходе из строя соленоида.
Для замены соленоида необходимо слить масло из коробки. Хотя слить нельзя.Просто быстро заткни чем-нибудь дырочку, а потом быстро прикрути новую. Масло немного вывалится — тогда валик. При установке нового соленоида его резьбу необходимо смазать силиконовым герметиком, чтобы масло не ощущалось на резьбе. Удачи всем!

Современный автомобиль буквально туп на электронику, и Lada Kalina в этом смысле не исключение. С одной стороны, электроника существенно облегчает жизнь водителю. С другой стороны, это также может стать для водителя причиной и источником головной боли, поскольку обилие электроники может серьезно усложнить устранение неисправностей. Самая частая неисправность на Калине, связанная с электроникой — невозможность включить заднюю скорость. О том, почему не включается трансмиссия и как это исправить, мы расскажем в этой статье.

Устройство механизма блокировки задней передачи в Lade «Калина»

Перечислены все основные элементы механизма блокировки

Для включения задней передачи на Kalina водителю необходимо немного переместить рычаг переключения передач на себя, а затем вперед. Сделать это нужно, приподняв на рычаге небольшое пластиковое кольцо, которое служит своеобразной страховкой.В коробке передач установлен соленоид, не позволяющий включить заднюю передачу до тех пор, пока не встанет кольцо. После подъема кольца срабатывает магнитный выключатель, встроенный в рычаг, соленоид подключается к массе, после чего шток соленоида смещается. Это приводит к тому, что ход механизма выбора передач увеличивается и доступно включение другой скорости — задней.

Почему остановился задний ход и как решить

Трудности с включением задней трансмиссии Могут возникнуть по разным причинам, наиболее частые из них перечислены ниже.

Заблокирован блокирующий предохранитель: причина номер один

FUCKER F21, отвечающий за блокировку задней передачи, находится в нижнем ряду, в восьмом подключении

Это первый элемент, на который следует обратить внимание на поломки, связанные с электроникой. В автомобиле Лада Калина этот предохранитель обозначается как F21. Его номинал — 10 А, и находится он в основном блоке безопасности автомобиля (там восьмой слева). Снимается предохранитель, осматривается его перемычка. Если он прерван, предохранитель заменяется новым.Затем машина заводится и предпринимается попытка включить заднюю скорость. Если снова появился новый предохранитель, это говорит о том, что в цепи питания соленоида произошло замыкание, поэтому менять придется не только предохранитель, но и сам соленоид.

Видео о том, где блок предохранителей в Калине

Неисправен магнитный выключатель

Стрелкой показан разъем, который нужно замкнуть с помощью провода или обычных канцелярских зажимов

Бывает нечасто, потому что деталь достаточно надежная. Решение очевидное: надо снять и проверить. Для этого необходимо снять кожух, установленный на рычаге переключения передач. Далее вы должны найти разъем, который соединен с рычагом. Он аккуратно отключается, а его контакты замыкаются каким-то проводом (подойдет обычная канцелярская скрепка, которую можно замкнуть на разъем куска ленты). После касания контактов нужно снова попробовать включить заднюю скорость. Если можно было, значит, причина была в магнитном переключателе, и его надо менять.Вот еще вариант: само пластиковое кольцо, с которым связан этот переключатель, не поднимается достаточно высоко (обычно это связано с его износом). Поэтому, прежде чем разбирать рычаг и извлекать переключатель, имеет смысл убедиться, что кольцо поднимается свободно и на нужную вам высоту. Если кольцо арендовано — его необходимо заменить.

Не подается напряжение с соленоида на рычаг переключателя скоростей

Стрелкой показан зажим с украденным проводом

Самая частая причина.Очень неудачный провод, соединяющий соленоид и рычаг переключения. Он проходит под днищем машины, возле лонжерона слева. Здесь действует влага, здесь действует химикат против льда, наконец, он может просто отломиться от удара камня. И чаще всего этот провод рвется там, где с помощью хомута крепится к лонжерону: грязь скапливается под хомутом, который действует как абразивный материал, буквально подпитывая и изолируя, и сам провод. Как правило, эти повреждения видны невооруженным глазом.Чтобы идентифицировать машину, катящуюся по смотровой яме, где проводится осмотр (в этом поможет фонарик). Если провод поврежден — его заменяют. Возможен второй вариант: повреждений не видно, а провод выглядит целым. В этом случае следует проверить с помощью мультиметра наличие на выходе соленоида напряжения. Если его нет, значит проблема в проводе.

Заблокирован блокирующий соленоид

Если при осмотре выяснилось, что блокировочный предохранитель исправен, проводка клапана и напряжение на выходах соленоида по-прежнему отсутствуют, это означает, что вышел из строя сам соленоид. В первую очередь необходимо установить, идет ли ток на соленоид. Для этого от него отключаются оба провода, и на каждом проверяется напряжение. Если напряжение отсутствует на обоих проводах, значит, причина поломки где-то на участке между соленоидом и предохранителем. Если на один из проводов идет напряжение, значит, в самом соленоиде сгорела обмотка. Для того, чтобы убедиться, что нужно перевести мультиметр в режим трансклонирования, после чего прикоснуться к щупу перед выходами на соленоид.Если на дисплее мультиметра все это время виден ноль — обмотка сгорела, и соленоид необходимо заменить.

Подводя итог, скажу: подавляющее большинство проблем с задней трансмиссией вызывает повреждение проводки, которая находится в крайне неудачном месте. По сути, это серьезный просчет конструкторов Lada Kalina, которые не только разместили провода там, где их не должно быть, но и не потрудились как следует их защитить. Именно по этой причине устранение проблем с обратной передачей всегда следует начинать с осмотра проводки под левым лонжероном. В большинстве случаев это позволяет сэкономить много времени.

Если при переводе ключа в замке зажигания в положение «II» не работает стартер — возможна неисправность как стартера, так и цепи его включения.

Для проверки выключите зажигание и отсоедините провод колодки от вывода оси тягового реле стартера.

Отвертка стержневая с перемычкой вывода обмоток ведущего реле и концом провода, подключенным к плюсовому выводу аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, так как возможно искрение в зоне вывода. Не закрывайте отверткой «массу» в момент выводов.

Если при этом будет проворачиваться коленчатый вал, стартер исправен, а причина неисправности — нарушение в цепи его включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким способом (включив зажигание и выход доводчика) можно запустить двигатель и приступить к ремонту.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, цепи питания или цепи управления реле замка зажигания, найти неисправность в цепи включения стартера …

Вынуть из крепления блока реле стартера.

Для проверки реле стартера на его место устанавливаем исправное реле типа 902.3747-11. Для этого можно использовать реле соседних окон.

Если стартер включается с новым установленным реле, реле стартера вышло из строя и его необходимо заменить.

В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи берем реле стартера из монтажного блока.

Вставьте перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».

Переводим ключ от замка зажигания в положение «II» — «Стартер».

Если стартер включается, питание цепи питания, если нет, то тестер

Проверяем наличие «+12 В» на гнезде «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

В данном случае второй («минус») щуп тестера можно подключить к болту крепления ограничителя открывания двери.

В случае подачи напряжения на гнездо «30» проверьте целостность цепи от гнезда «87» реле стартера до наконечника управляющего переключателя стартера.

Если напряжение на гнездо «30» не подается, проверьте цепь от вывода замка зажигания «50» до гнезда «30» реле.

Если цепь исправна, необходимо заменить контактную группу Замок зажигания.

В случае исправности цепи питания стартера проверьте цепь управления реле стартера — для этого вставьте щуп тестера в реле стартера «86», второй щуп тестера подсоедините к «массе».

При включенном зажигании проверить наличие «+12 В» от главного реле системы управления двигателем до гнезда «86» реле стартера

Затем вставляем щуп-тестер в гнезда «86» и «85» и проверяем, есть ли «масса» в гнезде «85», подключенном к выходу «50» контроллера.

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода контроллера — соответственно до гнезд «86» и «85» реле стартера.

С левой стороны комбинации приборов автомобиля Лада Лада Калина установлен тахометр, по которому водитель может определить частоту вращения коленчатого вала двигателя. Неисправности в электрической цепи этого прибора могут обеспечить либо полное прекращение его показаний (стрелка тахометра при работающем двигателе равна нулю), либо скачки стрелки на шкале, не позволяющие определить точное количество оборотов коленчатого вала.

Как только заглушается задняя трансмиссия легкового автомобиля Лада Калина, сразу возникают проблемы с его парковкой. Ведь не везде можно припарковать машину только на параллельном участке дороги с последующей возможностью начать движение вперед без использования реверсивной трансмиссии. Особенностью устройства переключения зубчатого редуктора является блокировка реверсивной передачи с помощью стержня, находящегося внутри соленоида (одна из разновидностей катушки индуктивности), ввинченного в корпус коробки передач (КПП).

Самая частая неработоспособность, связанная с прекращением работы одной или обеих ближайших световых фар автомобиля Лада Калина, — это выход из строя галогенных ламп, маркировка которых — Н7. А на некоторых машинах такое бывает довольно часто, лампочки загораются буквально на пару месяцев. Возможных причин возникновения лампочек несколько. Один из них связан с не герметичностью фары, в результате чего внутрь попадает пыль. Осаждение пыли на колбе галогенной лампы приводит к ее перегреву, и она выходит из строя.

Когда на щитке приборов, с двигателем Лада Автомобиль Лада Калина загорается лампа заряда аккумулятора, это водителю к водителю, что есть проблемы связанные с какой-то неисправностью генератора. Поэтому нужно открыть капот и посмотреть, не ослабил ли приводной ремень генератора его натяжение, если на месте.

От качества масла, залитого в коробку изменений трансмиссии автомобиля Лада Лада Калина, будет зависеть долговечность его нормальной эксплуатации, а также производимый им шум, что немаловажно для комфортной езды. водитель и пассажиры.На конвейер ВАЗ залили около 3,5 литров минерала в трансмиссионное масло КАПП Калина Производство Рязанского НПЗ (ООО «ТНК смазочные материалы») Закидываем марки ТРАНС КП класса вязкости по SAE 80W-85 (группа по GL-4 API). В инструкции по эксплуатации этого автомобиля написано, что менять его необходимо после пробега 75 тысяч километров.

Легковой автомобиль Лада Калина, первого поколения, выпускался чуть более 8 лет (2004-2013). Публикуется как 8-клапанные двигатели (ВАЗ-21114) с рабочим объемом 1.Моторы объемом 6 литров и 16 клапанов (ВАЗ-11194 и ВАЗ-21126) рабочим объемом 1,4 и 1,6 л. А с середины мая 2013 года выпускается второе поколение этих автомобилей.

Топливный насос

, расположенный в бензобаке автомобиля Лада Калина, можно считать сердцем системы питания инжекторного двигателя. Именно он создает в рампе необходимое давление, от размера которых зависит работа электромагнитных форсунок. Контроллер управляет и выключает контроллер. При повороте водителя в положение зажигания напряжение на клеммах АЗС в течение 3-5 секунд подается через главное реле.И как только коленчатый вал двигателя начинает вращаться, то по сигналу датчика ДПКВ контроллер включает срабатывание реле топливного насоса и напряжение на его выводах будет проходить через контакты этого реле.

Очень хорошо заметны перебои в работе двигателя автомобиля ВАЗ-2118 Лада Калина в режиме холостого хода (двигатель дергается), а также при попытке быстро набрать скорость (двигатель не тянет). Причин, по которым двигатель может начать работать так много, довольно много.Они могут быть связаны как с системами зажигания и питания, так и с механизмами газораспределения и кривошипно-шатунным механизмом.

В том числе в работе электродвигатель вентилятора системы охлаждения, на автомобиле Lada Lada Calina (ВАЗ-2118), управляет электронным блоком управления (ECU). Момент включения зависит от времени подачи сигнала в ЕС с датчика температуры, а напряжение с источника тока на выводы электродвигателя вентилятора поступает через реле.На автомобилях Лада Калина вентилятор может быть включен в двух режимах, с малой и высокой скоростью вращения. Снижение скорости вращения якоря электродвигателя вентилятора достигается подачей напряжения на его выводы через дополнительное сопротивление.

Если у вас в Калина перестал работать тот или иной электроприбор — фары, ближний или дальний свет, прикуриватель, плита, поворотники, а также другие устройства, то вам необходимо найти причину неработоспособности, в частности, проверить предохранители и реле в Лада Калина.

Первым делом в электрических цепях проверяют предохранители, потому что они самое слабое место цепи и обычно выходят из строя первыми. Какие предохранители за что отвечают в Лада Калина, а также где стоит реле и как найти подходящие, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда то или иное устройство отказывается работать из-за перегоревшего предохранителя, а под рукой нет целого, полезно взять с собой комплект разных предохранителей.

Для Lada Kalina вы можете купить аналогичный комплект в любом автомагазине, торгующем автозапчастями для отечественных автомобилей. Места на это уходит совсем немного, но польза от этого в случае выхода из строя значительно сократит ваше время на устранение неисправности.

Блок реле и предохранители

Предохранители в Лада Калина находятся под панелью приборов, в блоке слева от руля. Чтобы добраться до него, нужно открыть крышку, в которой встроен переключатель фар. Крышка на кранах, если вытянуть ее за верхнюю часть себя, она откроется и толкнется вниз (нижняя ее часть закреплена на оси).

F1 (10 а) — иммобилайзер, лампы и датчики панели приборов, фонарь заднего хода, поворотники .
Если какая-либо «стрелка» на панели приборов перестала работать или одна или все контрольные лампы перестали загораться, проверьте этот предохранитель, а также сами датчики или лампы.
Если задний белый фонарь не загорается при включении задней трансмиссии, то это также может быть в этом предохранителе или в переключателе заднего хода.

Переключатель заднего хода находится на коробке передач, чтобы ее сменить, скорее всего, вам потребуется снять картер двигателя, чтобы добраться до него.Расположен с левой стороны механизма на задней части коробки передач.
Если не работают поворотники и этот предохранитель в целом, проверьте также реле К5, ручку включения указателей поворота, ее разъем, а также сами лампы поворотников.

F2 (30 А) — Электростеклоподъемники .
Если перестали работать стеклоподъемники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправны, то причин может быть ряд. Для начала попробуйте нажать кнопку окна и хлопнуть дверью.Если механизм «отскочил» при поднятии стекла, это может помочь.

В противном случае нужно разобрать обшивку и посмотреть на механизм. При анализе нужно проверить исправность шестерен и всех стерневых узлов, в том числе щеток мотора. Также может быть в модуле электростеклоподъемников. Он в левой задней двери, если с ним что-то не так, то скорее всего придется менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация .

Если «авария» не сработала и этот предохранитель исправен, проверьте реле К5.
Если у вас зажглись левый или правый поворотники и постоянно горят даже при выключении зажигания — заводской брак. В этом случае необходимо заменить блок управления электроникой кузова. Сделать это можно в официальных салонах.

F4 (20 a) — дворник, обогрев заднего стекла .
Если дворники не работают и этот предохранитель цел, проверьте также реле K4 и K6. Дело может быть в двигателе дворника, его механизме. Проверить ручку переключения «дворников» и ее разъем.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, выводы отопителя, их контакты, а также контакты этого предохранителя и реле К6. Уход может быть при плохом контакте с телом. Масса проводки подключается к кузову под торпеду. Если в этом месте плохой или окисленный контакт, это также может вызвать проблемы с правильной индикацией приборов на панели.

F5 (25 а) — печка, электроусилитель руля, стеклопластик .
Если этот предохранитель и реле К4 целы и печка не работает, то возможно в ее электродвигателе (щетках) или кнопке включения, а также в ее контактах.
Если не работает электроусилитель руля, этот предохранитель и предохранитель F31 целочисленный, то лучше обратиться в мастерскую, так как эту неисправность будет сложно найти и устранить.

F6 (20 А) — гудок .

Если этот предохранитель и реле К8 исправны, но сигнал не работает, проверьте сам клаксон. Он находится под передним бампером возле радиатора. Иногда достаточно покрутить винт регулировки тональности. Расположение неудобное, ведь в него легко может попасть вода, как вариант можно переустановить на более высоком месте или установить другой клаксон, менее чувствительный к воде и влаге.

F7 (10A) — ЖК-индикатор приборной панели, стоп-сигналы, освещение салона .
Если стоп-сигналы не работают, проверьте этот предохранитель. Если она целая, проверьте, что выключатель стоп-сигнала, который находится в основании педали тормоза, представляет собой круглый предмет с двумя проводами, подключенными к его клеммам. Если он в нем, поможет замена. Стоит около 100 руб. Также проверьте лампы в задних головах. Если не горит один стоп-сигнал, то, скорее всего, сгорела лампа. Если оба сигнала не горят, то скорее всего дело в реле, предохранителе или переключателе.

F8 (20 А) — элемент обогрева заднего стекла .
Если заднее стекло не откладывает при включенном обогреве, проверьте этот предохранитель, выключатель К4 и К10, а также предохранитель F4.

F9 (5 А) — Правые фонари габаритов, лампа в перчаточном ящике .
Если не работает правая сторона — не сожгите правый передний и правый задний габариты, проверьте этот предохранитель, а также сами лампы.

F10 (5 А) — левые лампы габаритов, контрольная лампа освещения на панели приборов, лампочки освещения.
Аналогично предыдущему.

F11 (7,5 А) — задние противотуманные фары .

F12 (7,5 А) — правая лампа ближнего света, мотор-корректор правой фары .
F13 (7,5 А) — Лампа левого света, мотор Директор левой фары .
Если горит один из ближайших огней, проверьте один из этих предохранителей, а также саму лампу. Если не работают обе фары, проверьте исправность переключателя света, его разъема, а также самих ламп (и чтобы обе тормозились одновременно).

F14 (10 а) — правый фонарь дальнего света, дальний фонарь поворота на приборной панели .
F15 (10 а) — Левый фонарь Фонарь .
Если дальний свет не работает, проверьте также реле К7. Если не удалось, замените. Так же может быть дело в самих лампах, проводке, ручке включения сигнальной лампы и ее подключении.

F16, 17 (10 А) — Лампы передних противотуманных фар .

F18 (15 А) — подогрев сидений .

F19 (10 А) — АБС ​​.
Если предохранитель исправен, но не работает АБС, скорее всего, вышел из строя один из ее механизмов. Если горит контрольная лампа АБС на панели приборов, значит вышел из строя один из ее элементов. Это необходимо для диагностики кодов неисправностей и устранения причины.

F20 (15 А) — прикуриватель .
Частые проблемы С прикуривателем калина может быть вызвана нестандартной комплектацией. При подключении различных разъемов не происходит должной фиксации, поэтому могут быть замыкания, из-за которых выходит из строя данный предохранитель. Как вариант, можно установить дополнительный разъем или использовать разветвитель с розетками на 12 В.

F21 (10 а) — блокировка КПП заднего хода .

F22 (15 А) — блок управления сигнализацией .

F23 — Резерв

F24 — Резерв
F25 — Резерв

F26 (25 A) — ABS .
Аналогично F19.

F27 (5 А) — Запасной
F28 (7,5 А) — Запасной
F29 (10 А) — Запасной
F30 (20 А) — Запасной

F31 (50 А) — Электроусилитель руля .
Если рулевое колесо поворачивается туго, проверьте этот предохранитель, а также предохранитель F5. Если причину неисправности установить не удается, обратитесь в автосервис, т.к. рулевое управление Серьезно влияет на безопасность. Возможно что-то с блоком управления или проводкой.

Расположение реле

Реле находятся в том же блоке, что и предохранители.

K1 — Омыватель фар .
Если перестали работать омыватели и это реле регулярно, проверьте их форсунки. Бывает, что они забиваются или повреждаются.

К2 — Электростеклоподъемники .
Проверьте это реле вместе с предохранителем F2. См. F2 для поиска неисправностей.

KZ — реле стартера .
Если повернуть ключ зажигания, а стартер не крутит, то можно про это реле. Проверьте свои контакты, при необходимости почистите их. Далее нужно проверить клеммы АКБ на предмет надежного контакта между ними, при необходимости прочитать их.
Также проверьте контактную группу замка зажигания, возможно, нет контакта.

К4 — доп. Реле обогрева заднего стекла, выключатель печки, выключатель дворников и стеклоподъемников.

К5 — Реле-выключатель поворотников и сигнализации .
Если не работают повороты или «случайные» знаки, проверьте это реле вместе с предохранителями F1 и F3.

К6 — реле стеклоочистителя .
Проверить вместе с предохранителем F4.

K7 — реле дальнего света .
Проверяйте вместе с предохранителями F14 и F15.

K8 — Сигнал .
Проверить вместе с предохранителем F6.

К9 — противотуманные фары .
Проверка вместе с предохранителями F16 и F17.

К10 — обогрев заднего стекла .
Проверьте также реле K4 и предохранители F4 и F8.

K11 — Сиденья с подогревом .
Также проверьте предохранитель F18.

К12 — Резерв .

Силовые предохранители

Основные силовые предохранители и диагностический разъем Находятся под крышкой рядом с прикуривателем.

Надеюсь, эта статья поможет решить вашу проблему с электрооборудованием.Берите на всякий случай запасные предохранители и, по возможности, реле, тогда вам не нужно будет искать их в самый неподходящий момент или вышедший из строя автосалон.

Если у вас есть вопросы по электрике или истории, вы можете написать их в комментариях.

Реверс на калине не работает. Причины выхода из строя задней передачи Лада Калина. Её диагностика и ремонт

Что делать, если задняя скорость на Калине не включается ?
Пока этого не произошло, убедитесь, что в вашем наборе ключей есть гаечный ключ на 36 колец, который вы всегда носите с собой. Ключ такого размера редко встречается в магазинах, торгующих инструментами. Но почти всегда есть на авторынке. Стоимость такого ключа в пределах 200 рублей, но оно того стоит.
Блокировка заднего хода на Калине производится с помощью соленоида, приклад которого выполняет эту функцию.
Питание на соленоид подается с помощью переключающего кольца, которое находится на рукоятке переключения передач. Поднимая кольцо, включаем соленоид, шток втягивается в соленоид и разблокировка происходит внутри коробки.А потом, переведя ручку в положение задней передачи, мы можем включить заднюю передачу. Срабатывает концевой выключатель, расположенный на коробке, и включаются фонари заднего хода и прерывистый звуковой сигнал в салоне.
И когда в самый неподходящий момент мы не слышим этого сигнала и понимаем, что не можем включить заднюю передачу, наступает шокирующий момент! Так что же теперь делать ?!
Ну это не так уж и страшно! Я только что не сделал цепь управления соленоидом ! Вам очень повезло, если все это произошло у вас в гараже или недалеко от дома! Но если это случилось в дороге, то сильно расстраиваться не стоит, ведь в багажнике у нас такой же ключ на 36!
Повернув руль влево до упора, и посмотрев спереди под машину со стороны левого колеса, вы увидите на коробке тот самый соленоид, к которому подключен разъем с проводами. Отсоединяем разъем и ключом на 36 откручиваем соленоид на 7-8 мм. В образовавшийся зазор наматываем провод или даже изоленту и слегка подтягиваем соленоид. Пытаюсь включить задний ход. Получилось?! Теперь можно спокойно добираться до гаража. Только будьте очень осторожны, так как первая передача и задний ход расположены очень близко.
Когда доберемся до гаража, будем искать неисправность.
Рассмотрим электрическую схему управления соленоидом:

12 вольт через предохранитель F21 поступает на соленоид L1.Переключателем S1 на ручке замыкаем цепь на массу. Катушка соленоида срабатывает.
Предохранитель F21 10А находится в блоке предохранителей — он восьмой слева. Ключ для удаления находится в том же блоке вверху справа. Вытаскиваем предохранитель и проверяем тестером или контрольным (подаем питание от АКБ через контрольную лампу). Заменяем неисправный предохранитель на новый с таким же номиналом.
Следующий этап: проверка переключателя (он же, кстати, геркон). Поднимите крышку на ручке.

Сразу видим разъем подключенный к переключателю. Отключите его.

Берем скрепку (металлическую) и замыкаем ею контакты разъема, провода от которого уходят в метро автомобиля. Если после этого можно включить реверс, значит переключатель неисправен. Если «чуда» не произошло, двигайтесь дальше. Снимите разъем с соленоида.

Вставляем в него две иглы (шить, для закрепки, с шариками — не дают смыкаться).Измеряем напряжение. На нем должно быть 12 вольт. Но это еще не все. Надо зарядить лампочку. Я использовал 5 Вт на 12 В. Если лампочка не горит, значит, у нас обрыв цепи, а напряжение присутствует из-за сопротивления, образованного оксидом меди. В 99% случаев обрыв (разрыв) проволоки происходит в связке в месте установки зажима на поддон. Снимите хомут, отжав его снизу крепления. Отсоединяем разъем от выключателя фонарей заднего хода и вытаскиваем весь жгут.Снимаем ленту с гофры и вытаскиваем провода. Обрыв провода виден сразу.
Режем провода бокорезами и наращиваем на другие подходящие по диаметру (по сечению провода). Достаточно 10 см проволоки. Скрутку лучше припаять паяльником и заизолировать. Я сделал это с помощью термоусадочной трубки. Затем все изолируем лентой ПВХ.

Можно еще гофру одеть. Главное, чтобы туда не попадала влага, иначе все рано или поздно придется повторить.Выкидываем зажим, он там не нужен. При желании жгут можно закрепить пластиковой стяжкой — в магазине электротоваров стоит копейки. Устанавливаем разъемы на место и проверяем работу соленоида.
Сам соленоид выходит из строя очень редко. Для проверки — его сопротивление 2,2 Ом. Если вы крутили соленоид, не забудьте еще раз его покрутить!
Вариант, когда вышел из строя соленоид.
Для замены соленоида слить масло из коробки. Хотя слить нельзя.Просто быстро заткни чем-нибудь дырку, а потом быстро ввинти новую. Масло немного потечет — потом долейте. При установке нового соленоида его резьбу необходимо смазать силиконовым герметиком, чтобы масло не просачивалось на резьбу. Удачи всем!

Причин выхода из строя задней передачи Лада Калина довольно много. Причем выяснить причину этого сбоя не всегда просто. Скорость заднего хода в автомобилях, оснащенных большим количеством электроники и датчиков, в принципе не включается при неисправности электроники.

Не переключается передача заднего хода: причины

• Начнем настройку автомобиля с самого простого. Перед глобальным поиском поломки необходимо проверить исправность рычага переключения передач, вероятно, это он вышел из строя. Кардан и кулиса часто ломаются. Может, пазы просто «зализаны», а может, уменьшилось натяжение зажима. Все эти проблемы можно убрать только со смотровой ямы.
• Если включение скоростных передач тугое, и они «хрустят», то проблема в выжимном подшипнике, но это маловероятно.
• Выход из строя передачи заднего хода возможен при выходе из строя механизма блокировки заднего хода. Чтобы подтвердить свое предположение, необходимо вместе с торпедой демонтировать рычаг переключения передач и все хорошо осмотреть.

Часто проблемой выхода из строя задней передачи является неисправность проводки соленоида блокировки переключения передач. Он может сломаться или сломаться. Эту неисправность можно устранить самостоятельно.

Ремонт механизма блокировки заднего хода Лада Калина

Ток на соленоид подается через переключающее кольцо.Он расположен на рычаге переключения передач.
Когда включается передача заднего хода, кольцо поднимается и соленоид включается, при этом шток втягивается в соленоид и включается передача заднего хода. Затем включается прицеп, расположенный на коробке передач, и загораются задние ножки, сопровождаемые прерывистым звуковым сигналом внутри автомобиля.

Материалы и принадлежности для ремонта

Для устранения неисправности переключения передач пригодится Лада Калина:

1. Термоусадочная или изолента.
2. Ключ от машины на 36.
3. Кусок медной проволоки.
4. Тестер для проверки напряжения.
5. Устройство для пайки.

РЕМОНТ ЗАДНЕЙ ТРАНСМИССИИ LADA KALINA ПРОХОДИТ В НЕСКОЛЬКО ЭТАПОВ:

Управление соленоидом : Схема

На Лада Калина коробка передач цепи управления соленоидом состоит из самого соленоида L1, предохранителя F21 на 10 А, переключателя S1. На соленоид через предохранитель подается ток 12 В.Затем на рычаге переключения передач цепь замыкается на массу и благодаря переключателю начинает работать катушка соленоида. Предохранитель F21 находится в специальном блоке предохранителей; он стоит восьмым слева. Его необходимо снять и протестировать тестером. Если предохранитель неисправен, его необходимо заменить новым.

Если с предохранителем все в порядке, убедитесь, что автоматический выключатель подходит. Он находится под крышкой ручки. Необходимо вытащить разъем из переключателя и с помощью скрепки замкнуть контакты в разъеме.Вы можете попробовать перевернуть машину. Если все работает, значит, причина в неисправности выключателя. Но может не включается обратная скорость, тогда надо искать причину дальше.

Снимите разъем с соленоида и вставьте в него два маленьких штыря. Измеряем напряжение тестером. Оно должно быть 12 В. Также для проверки включите лампу 5 Вт на 12 В. Отсутствие света указывает на разрыв, а напряжение исходит от сопротивления, образованного оксидной пленкой.

В основном обвязка рвется в месте установки зажима на поддон.Чтобы исключить такого рода поломки, нужно снять хомут, отсоединить разъем от выключателя останова и снять весь жгут. Вы увидите, что вся гофра обмотана изолентой. Его необходимо удалить, а провода удалить. Если провода порваны, то вы сразу это увидите.

Неисправные провода необходимо откусить кусачками и присоединить новые того же диаметра и сечения. Для надежного соединения место закручивания необходимо спаять.Если гофра также не внушает вам доверия, то ее тоже необходимо заменить, иначе вскоре снова возникнет проблема из-за попадания влаги. Жгут необходимо закрепить пластиковым зажимом.

Все возможные причины согласованы, поэтому осталось только проверить работу саленоида. Вылетает очень редко. Но для надежности подключите тестер, сопротивление должно быть 2,2 Ом. Если вы не видели такого индикатора, придется слить масло из КПП.Мастера высокого класса уже имеют сноровку к такой работе и делают все очень быстро, не сливая масло. Можете попробовать сами: нужно быстро закрыть отверстие и затянуть новый соленоид. Количество разлитого масла необходимо долить. Перед вкручиванием нового соленоида резьбы необходимо смазать герметиком, чтобы масло не протекало через резьбу.

Если вы проверили все вышеперечисленное, а реверс не работает, то нужно искать причину в другом.Возможны еще несколько поломок: может порезаться крепежный болт; сломалась пружина в коробке передач; изношен механизм крепления механизма выбора передач.

Это очень серьезные причины поломок, и для их устранения нужно разобрать коробку передач, что сложно сделать самостоятельно, особенно если у вас нет опыта устранения поломок такого типа. Лучше обратиться за квалифицированной помощью на СТО.

Искать и устранять причины, по которым не включается задний ход на Калине, владельцам данной модели приходится довольно часто.На такое поведение машины влияет множество факторов, и не все из них можно устранить самостоятельно. Одноразово, конечно, можно вручную толкнуть назад (если все остальные шестерни обрезаны без ограничений), но постоянно так уворачиваться — смысла нет.

Легче потом идти пешком или пользоваться общедоступным, но не очень удобным транспортом. Итак, вам нужно попытаться устранить проблему самостоятельно; если не работает, сходите к мастерам на СТО.

Почему на Калине не включается задняя передача Однако иногда сразу установить в сервисе не получается. Иногда приходится разбирать КПП практически полностью. Мы не будем останавливаться на столь сложных вариантах, так как в большинстве случаев причины просты и легко исправимы.

Трансмиссионное масло

При его разработке КПП будет работать в принципе некорректно, невозможно точно предсказать, на чем он затянется.В частности, может выйти из строя передача заднего хода. Вытаскиваем зонд и исследуем жидкость. Заменить, если:

• наблюдается черноватый оттенок, а в масле есть посторонние включения;
• смазка стала непрозрачной, при пальпации прилипает к рукам, очень медленно впитывается в тряпки;
• жидкость пенится или напоминает суспензию.

Могут быть и другие признаки добычи нефти. Можно бросить рядом с образцом свежего и сравнить; при слишком очевидных отличиях меняем без промедления, чтобы не получить более серьезных проблем, по сравнению с которыми отсутствие реверса будет к счастью.

Электрик

Доработанная соленоидом блокировка реверса считается владельцами Калина самой неудачной инженерной идеей в автомобиле. Практически в каждой точке узла в любой момент могут возникнуть проблемы, результатом которых станет невозможность пройти обратно. В такой последовательности выполняется обзвон с устранением всех обнаруженных недостатков.

Как всегда, сначала проверяется предохранитель. На этот раз — 10-амперный F21. В блоке предохранителей он стоит 8-м слева.Работоспособность определяется визуально: сгоревший заметно отличается по внешнему виду от целого. Проверить подозрение можно тестером или просто заменить предохранитель на новый, заведомо исправный. После замены проверяем: если коробка все равно не достает, переходим к следующему шагу.

Возможно, выключатель неисправен . Чтобы осмотреть его с ручки переключения передач, поднимается защитный кожух. К переключателю подключается разъем. Его нужно аккуратно отключить и сразу замкнуть имеющиеся контакты.Для этого понадобится проволока, например — канцелярский зажим в разложенном виде. Если потерянная передача работает, источник проблем найден. Какое-то время со скрепкой можно прокатиться, но лучше — не дальше, чем в автомагазин, с новым переключателем.

Следующий этап — проверка самого соленоида . С него снимается разъем и вставляются 2 тонких провода или стержня. Опытные хозяева используют швейные булавки. Тестер измеряет напряжение, оно должно быть 12 В. Однако, даже если прибор выдал необходимые показания, это все равно ничего не значит: напряжение может быть связано с сопротивлением, образовавшимся из-за окисления меди.Так в разъем загружается лампочка малой мощности (5 Вт). Горящий контроллер указывает на наличие более серьезных проблем на борту. Но в 90% случаев он остается мертвым, поэтому у вас есть разрыв в проводке. Почти всегда на жгуте.

На зажим жгута снизу прижимаются крепления, после чего он снимается. Разъем отсоединяется от переключателя, и жгут полностью снимается.

От гофры отстегивается изолента и вынимается проводка.Обрыв, обрывы, конечно, обнаруживаются без труда. В этих местах заменяются отрезки, одинаковые по диаметру и сопротивлению. Опытные люди советуют на этом этапе удлинить провода: именно их короткость обычно вызывает обрывы.

Скрутка либо припаяна и тщательно изолирована, либо используется термоусадка.

Все закреплено и проверено наличие / отсутствие реверса. Сам соленоид, кстати, на удивление стойкий и портится крайне редко.Но если все приседания не увенчались успехом, можно прозвонить и его: соленоид должен выдерживать сопротивление 2,2 Ом, что несложно установить тестером. Если он сломается, вам придется слить трансмиссионную смазку для замены.

Есть более серьезные причины, по которым не включается задняя передача на Калине. Среди них: лопнувшая пружина в коробке, глухое крепление механизма переключения передач, потеря фиксирующего болта и так далее. Все это требует снятия коробки передач и ее переборки, то есть для людей не слишком дружящих с механикой — выезд в сервис.

Проблему некорректного включения скоростей в автомобилях ВАЗ можно назвать стихийной, так как она знакома многим автовладельцам автомобилей российского производства. Теперь вы можете узнать, почему на ВАЗ 2109 нет задней передачи и как исправить эту неисправность.

Причины

В чем могут быть причины того, что в автомобиле ВАЗ не включается задняя передача? На самом деле их может быть много, ведь проблема с включением скоростей так или иначе кроется в системе трансмиссии и, в частности, в самой коробке передач.

• Неполное выключение сцепления. Как правило, при неправильном выключении сцепления могут плохо включаться все скорости, но иногда эта проблема затрагивает только передачу заднего хода.
• Рычаги или тяги переключения передач повреждены. Крепление также можно ослабить. Для устранения такой неисправности необходим тщательный осмотр агрегата и системы трансмиссии. При необходимости рекомендуется заменить все поврежденные компоненты системы.
• Закончилась смазка в коробке передач.В этом случае проблема с включением скоростей коснется всех без исключения передач. Поэтому вероятность такой проблемы, если только не включается задний ход, очень мала. Как вы понимаете, следует проверить уровень расходников в системе и при необходимости долить масло в коробку передач.
• Плохое трансмиссионное масло. Трансмиссионная жидкость уже потеряла свои свойства и не может полностью смазывать все компоненты коробки передач. В этом случае проблема коснется и всех без исключения передач, хотя на практике были случаи, когда проблемы были с включением заднего хода.В этом случае требуется замена масла.
• Плохо отрегулирована кулиса: необходимо отрегулировать кардан кулисы КПП. Из-за плохой регулировки кулисы задняя передача иногда не только не включается, но и вылетает. Эта проблема является одной из самых распространенных среди автомобилей ВАЗ 2109, поэтому ее устранение мы рассмотрим в первую очередь.

Устраняем проблему

Мы рассмотрим несколько методов, которые помогут решить проблему с задней передачей.

Регулировка кулисы

Прежде чем приступить к решению проблемы, возьмите с собой все необходимое:

• коробка карданная новая;
• сальник вала скоростной;
• два гаечных ключа на 13;
• ключ гаечный на 10;
Молоток
• ;
• отвертка.

Для полной замены кардана потребуется заехать в яму или эстакаду. Кроме того, вам понадобится помощник, который будет переключать рычаг коробки передач, пока вы ее регулируете.

Приступим к замене кардана и регулировке крыльев:

1. Вам нужно залезть под днище 2109 и найти свою коробку передач. Возьмите два гаечных ключа на 13 и ослабьте зажим, расположенный на приводной штанге коробки передач. После этого можно демонтировать привод от штока механизма коробки передач.
2. Затем возьмите отвертку и с небольшим усилием подтяните пыльник ближе к агрегату. Если вы случайно повредили пыльник, его можно просто разобрать, чтобы он вам не мешал.Теперь возьмите гаечный ключ на 10 и открутите стопорный винт на кардане.
3. Далее берем молоток и очень осторожно сбиваем карданный редуктор с вала. Делайте это осторожно, чтобы не повредить вал. Снимите пыльник кардана, если вы не снимали его изначально. При необходимости замените сальник скоростного вала.
4. На этом можно предположить, что половина дела уже сделана. Теперь нужно установить карданный кулисы. Монтируем элемент в обратном порядке.Для начала установите новый пыльник, затем наденьте карданный вал на вал. Помните, что положение стопорного винта должно соответствовать выемке на валу.
5. Когда универсальный шарнир находится на месте, затяните стопорный винт и установите пыльник на универсальный шарнир. Также нужно надеть шток переключения передач на шток кардана, но затягивать хомут не нужно.
6. Далее вам понадобится помощь другого человека, потому что вам нужно отрегулировать рычаг переключения передач.Попросите вашего помощника сесть на место водителя: он должен установить рычаг переключения передач в положение «нейтраль» и повернуть его немного вправо. В этом положении помощник должен удерживать рычаг, пока вы затягиваете карданный зажим.

Когда регулировка кардана завершена, необходимо проверить, как задействованы скорости на рычаге. Если проблема, по которой не включалась задняя передача в вашем ВАЗ 2109, была карданом, что, скорее всего, то после замены элемента неисправность должна исчезнуть.

Замена масла в коробке передач

Также одна из частых причин, почему не включается задняя передача в автомобиле ВАЗ 2109 — плохое трансмиссионное масло. Как уже было сказано выше, жидкость уже потеряла свои свойства и дальнейшая ее эксплуатация не имеет смысла. Но как понять, что трансмиссионная жидкость уже исчерпала свой ресурс? К этому вопросу стоит отнестись серьезно, ведь процедура замены жидкости стоит не так уж и дешево. Поэтому нужно точно знать, что трансмиссионное масло потеряло свои свойства.

• Вытяните щуп из отверстия коробки передач, чтобы измерить уровень, и капните каплю жидкости на белую ткань. Если возникает хотя бы одно из перечисленных ниже условий, немедленно замените масло.
• Смазочная жидкость изменила цвет и может иметь легкий черный оттенок. Также даже в небольшой капле масла можно увидеть частицы металла или другую пыль.
• Трансмиссионная жидкость непрозрачная и очень вязкая на вид. Если вы попытаетесь дотронуться, вещество прилипнет к рукам.Кроме того, если вы нанесете такое масло на кусок ткани или салфетку, оно будет впитываться очень медленно по сравнению с новым маслом.
• Очень мутная или пенистая жидкость. Это может указывать на попадание трансмиссионного масла в двигатель. Если так, то проблема включения заднего хода — это первое, что вы чувствуете. Если автомобиль будет продолжать работать на плохой трансмиссионной жидкости, то может потребоваться полный ремонт коробки передач и всей системы трансмиссии.

Если вы понимаете, что трансмиссионная жидкость уже исчерпала свой ресурс, то, скорее всего, пора ее заменить.Тем более, если от этого зависит решение проблемы с задней передачей. Подготовить:

• Новое трансмиссионное масло (далее — ТМ). Учтите, что если ваш ВАЗ 2109 укомплектован четырехступенчатой ​​коробкой передач, то вам хватит и трех литров ТМ. Если в вашем автомобиле «пятиступенчатая», то вам потребуется 3,3 литра расходных материалов. Для автомобилей ВАЗ рекомендуется использовать трансмиссионную жидкость с классом вязкости 80W-85. На практике многие автовладельцы ВАЗ заправляют свои автомобили «Лукойл» на КПП.
• Контейнер для сбора расходных материалов. Подойдет старое ведро или таз. Если нет ни того, ни другого, то можно взять обычный пластиковый баклажан для воды и отрезать его верхнюю часть.
• Набор ключей гаечных.

Гаечные ключи и головки

Для завершения работ необходимо заехать в гараж со смотровой ямой.

1. Заберитесь под днище автомобиля и найдите крышку слива трансмиссионной жидкости. Он расположен в нижней части коробки передач.
2. Найдите резиновый колпачок на самом устройстве: его необходимо очистить. Также очистите сапун коробки передач и установите на место резиновый колпачок.
3. После этого можно начинать слив отработанной жидкости. Возьмите гаечный ключ и открутите сливную крышку редуктора. Не забудьте подставить заранее подготовленную емкость для сбора отработанных расходных материалов под сливное отверстие.
4. Теперь нужно подождать минут 20-30, пока весь «майнинг» сольется. Учтите, что машину нужно прогреть.Если температура узла коробки передач невысока, то ТМ будет более плотным и совершенно не сможет вытекать из коробки.
5. Когда все расходные материалы слиты из коробки передач, можно закрутить сливную пробку. Плотно затяните, но не переусердствуйте, чтобы не порвать нить. После этого откройте капот и найдите щуп, чтобы проверить уровень расходников от КПП. Вытащите его и вставьте в отверстие шланг, на другом конце которого установлена ​​обычная лейка.Влить свежую TM.
6. Заливая расходники в систему трансмиссии, периодически проверяйте уровень вещества в коробке передач щупом. В идеале уровень TM должен останавливаться посередине между отметками MIN и MAX.
7. При заливке нового масла на всякий случай проверьте его уровень в коробке передач. Также желательно через несколько дней проверить уровень ТМ. Это делается для того, чтобы узнать, есть ли утечки в системе.

Если в вашем ВАЗ 2109 установлена ​​коробка передач старого образца, то отверстия для щупа в ней не будет.А вот сливная и заливная пробки будут расположены рядом. В целом процедура ничем не отличается, только ТМ следует влить в аппарат с помощью специального шприца.

Видео «Регулировка кулис на ВАЗ 2109»

В данном видео показан процесс настройки кулис в автомобиле ВАЗ 2109.

какая кнопка?

возможно механизм выбора заднего хода

Вот, блин, придумали всякие кнопки-ограничители, не как раньше — дрин-дрин, воткнул-вставил, и поехали.

Короче, чтобы включить заднюю передачу, нужно поднять такой флажок и сдвинуть его влево. то есть если не поднимать, то левая передача будет первой! То есть флаг поднят, шлагбаум снят и крайнее левое положение — передача заднего хода. Итак, когда этот флаг вызывает 0 реакций. Я читал в Интернете, что провод может потрепаться, или предохранитель перегорел или вышел из строя. Так что провод в норме и предохранитель тоже. Напряжение при выключенном двигателе составляет около 12 В, при работающем двигателе около 14 В, что указывает на исправность провода и предохранителя… Насколько я понял, этот флаг работает как соленоид ??? Что еще может быть кроме провода и предохранителя, не знаю ..
короче как на Opel Cadet снимаем клеммную коробку с акума

Короче для включения заднего хода нужно поднять такой флажок и переместите его влево. то есть если не поднимать, то левая передача будет первой! То есть флаг поднят, шлагбаум снят и крайнее левое положение — передача заднего хода. Итак, когда этот флаг вызывает 0 реакций.Я читал в Интернете, что провод может потрепаться, или предохранитель перегорел или вышел из строя. Так что провод в норме и предохранитель тоже. Напряжение при выключенном двигателе около 12В, при работающем двигателе около 14В, что говорит о том, что провод в норме и предохранитель … Насколько я понимаю, этот флаг работает как соленоид ??? Что еще может быть кроме провода и предохранителя, не знаю ..

На калине задний фартинг включен электроникой. охранника как такового нет, есть «механизм заднего выбора», скорее всего меняется только в сборке, цена около 500 рублей
+1, механизм выбора улитки вдаль.Не знаю, какова цена, но по работе, думаю, будет вдвое дороже. Ибо вроде как что то поменять нужно коробку снять, а коробку снять в среднем поставить 1200. Плюс работа по замене.

Доброго времени суток! Срочно нужна помощь. Не могу на калине включить задние обороты. Поднимаю кнопку вверх, нажимаю на сцепление … нифига, ограничитель не снимается! Провод в норме, предохранитель в норме! Что еще могло быть? Сама кнопка?
Неисправность довольно типичная.. Часто виной всему является линия блокировки задней передачи. Принцип работы прост. На КПП стоит соленоид. На него подается + 12в. Включение соленоида «масса» на рычаге КПП контролируется. Поэтому непременным условием включения задней передачи является наличие напряжения на аккумуляторной батарее. Далее нужно проверить целостность проводов возле переключателя соленоида на рычаге КПП. Осторожно поднимите крышку рычага переключения передач и вуаля! Вот и неисправность — обрыв провода к переключателю блокировки селектора заднего хода! Удачи в ремонте..

Найдите автомобильные запчасти Lada Kalina на ProxyParts.com

Лучшие подержанные запчасти Lada Kalina можно найти на ProxyParts.com. Все запчасти поставляются напрямую от самых надежных демонтажных компаний в Нидерландах. Приобретая запчасти для своей Lada Kalina на сайте ProxyParts.com, вы можете сэкономить до 60% на новой цене. Введите свой регистрационный номер и узнайте, какие запчасти доступны для вашего автомобиля.

Вам нужны новые запчасти для вашей Lada Kalina? Тогда выбирайте оригинальные товары производства Lada Kalina, чтобы быть уверенными в том, что покупаете лучшее качество.Б / у запчасти во много раз дешевле новых у дилера. С подержанными запчастями вы сэкономите более половины по сравнению с новой ценой.

ProxyParts.com имеет аффилированных лиц 149 известных компаний по демонтажу, которые тщательно отобрали детали, которые могут быть использованы для вас. ProxyParts.com — это интернет-магазин подержанных запчастей для автомобилей Lada Kalina.

Вы можете легко подать заявку, введя свой регистрационный номер. Данные верны? Тогда вы сразу сможете увидеть, какие запчасти есть в наличии для вашей автозапчасти Лада Калина.Ваш запрос также будет отправлен во все подключенные демонтажные компании. Они могут ответить, как только у них будет для вас желаемый товар. Часто вы получите ответ в течение часа. Вы оговариваете цену и условия напрямую с соответствующим провайдером.

Дренте, Нидерланды	Насос кондиционера для Lada Kalina с декабря 2015 года с коробкой передач: 5-ступенчатой, дверями: 4-dr, типом кузова: хэтчбек, цвет автомобиля: синий, привод: переднее колесо, киловатт: 72 кВт, тип двигателя: Бензиновый, объем двигателя: 1596 куб.см, код двигателя: 21126
Алмере, Нидерланды	Стартер на Лада Калина с февраля 2007 г., двери: 4-дверный, тип кузова: седан, тип двигателя: бензиновый, объем двигателя: 1596 см3, КПП: 5-ступенчатая
Нидерланды	Вентилятор радиатора на Лада Калина с июня 2007 г., двери: 4-dr, цвет автомобиля: Красный, привод: Заднее колесо, код двигателя: 21114, кВт: 60 кВт, тип двигателя: бензиновый, объем двигателя: 1596 см3, коробка передач: 5-ступенчатая, тип кузова: седан
Нидерланды	Радиатор на Лада Калина с июня 2007 г.
Den Helder, Нидерланды	Задний моторчик стеклоочистителя на Лада Калина с апреля 2007 года тип o f двигатель: Бензиновый, КПП: 5-ступенчатая, привод: Переднее колесо, двери: 4-dr, тип кузова: Салон
Eersel, Нидерланды	Передний бампер на Lada Kalina с 2016 г. с типом двигателя: Бензиновый и без противотуманная фара: №
Eersel, Нидерланды	Подкрылок колесной арки на Lada Kalina с 2016 г.
Zuid-Holland, Нидерланды	КПП на Lada Kalina с января 2007 г. с дверями: 4-dr, тип кузова: седан , цвет автомобиля: Серый, код двигателя: 21114, киловатт: 60 кВт, тип двигателя: бензиновый, объем двигателя: 1596 куб.см, коробка передач: 5-ступенчатая
Нидерланды	Электроусилитель руля для Lada Kalina с июня 2007 г. с цветом автомобиля: Красный, привод: Заднее колесо, код двигателя: 21114, киловатт: 60 кВт, тип двигателя: Бензин, объем двигателя: 1596 куб.см, коробка передач: 5-ступенчатая, двери: 4-дверный, тип кузова: седан
Амстердам, Нидерланды	Бортовой компьютер для Lada K alina с января 2007 г. с КПП: 5-ступенчатая, двери: 4-dr, тип кузова: седан, цвет автомобиля: красный, киловатт: 60 кВт, тип двигателя: бензиновый, объем двигателя: 1596 куб.см, код двигателя: 21114
Ассен, Нидерланды	КПП на Lada Kalina с июля 2011 г. с дверями: 4-dr, тип кузова: Estate, киловатт: 90 кВт, тип двигателя: бензиновый впрыск, КПП: 5-ступенчатая, привод: переднее колесо
Амстердам, Нидерланды	Комплект проводов свечи зажигания для Lada Kalina с июня 2009 г. с типом двигателя: Бензин, КПП: 4-ступенчатая
Амстердам, Нидерланды	Комплект проводов свечи зажигания для Lada Kalina с июня 2009 г.

Продажа автозапчастей и аксессуаров

Автомобильные запчасти и аксессуары

Заведи мотор

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и бывшие в употреблении автомобильные запчасти.

Ремонт вашей поездки с помощью правильных автозапчастей

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для различных видов ремонта. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, и многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его удобным и привлекательным.Обновите коврики, сделав покупки в нашем ассортименте передних и задних сидений, представленных в радужных цветах и ​​узорах. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. С подходящими автомобильными аксессуарами для любого типа транспортного средства вам гарантирована комфортная поездка.

Взгляд снаружи

Хотите повысить производительность выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов.Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.

Магазин всех дополнительных услуг

Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.

Как снять панель приборов Лада Калина 🚩 Снятие панели приборов Калина 🚩 Ремонт и обслуживание

11 сообщений. Мес. Октябрь 2011

От EasyHow

Необходимость демонтажа панели приборов возникает при диагностике или устранении неисправностей автомобиля. Снятие приборной панели — занятие хлопотное и трудоемкое, поэтому настраивайтесь на такого рода работу.При получении практического опыта процесс может занять всего 30 минут.

Вам понадобится

• — головки 10 мм и 13 мм;
• отвертка короткая с крестообразным лезвием;
• — клещи со сменными наконечниками.

Инструкция

Слить охлаждающую жидкость двигателя.Для этого установите машину на яму или эстакаду. Снимаем блок-картер, открутив винты крестовой отверткой. Найдите два шланга, которые подходят к переборке моторного отсека. Ослабьте хомуты на этих шлангах, снимите шланг и поместите их под емкость для сбора охлаждающей жидкости.

Отверните гайку крепления нагревателя к панели капота, находящуюся в области снятых шлангов. Для этого используйте головку 10 мм. Снимаем салонный фильтр.Снимаем обшивку пола тоннеля. Снимаем пластиковые подрулевые поперечины, открутив винты. Снимаем кожух рулевого управления и отсоединяем все колодки с проводами от подрулевого переключателя.

Откройте крышку монтажного блока предохранителей и снимите ее, потянув. Отключите его, включите выключатель фары. Блок предохранителей снимаем, вытаскивая из разъемов и отсоединяем колодки с проводами. Отсоедините разъем ЭБУ, расположенный под перчаточным ящиком.

Снимите кассету. Отвернув гайки крепления воздуховодов обдува задних пассажиров (находятся под передними сиденьями, снимите их. Отсоединяя накладку с замком, подденьте защелку руками или плоской отверткой и сдвиньте ее.

Отсоедините рулевую колонку от поперечины, ослабив два болта и две гайки. Опустите колонну на пол.Снимите кронштейн, открутив его крепление от поперечины, к которой крепится рулевая колонка. Откручиваем от поперечины приборной панели кронштейн крепления педалей. Он крепится двумя болтами в центре педалей и одним под комбинацией приборов.

Снимите облицовку передних стоек. Для этого переместите уплотнитель двери в его центральную часть и снимите крепление поршня. Аналогичным образом снимите два зажима по краям прокладки.На снимке открываются виды на винты крепления накладок на лобовое стекло. Открутите их, поднимите панель и потяните вверх, преодолевая сопротивление липучки.

Под снятой панелью Выкрутите семь винтов с помощью пассатижей и семь винтов, которыми панель приборов крепится к панели капота. Найдите углубление под лобовым стеклом перед сиденьем водителя. В этом углублении найдите и открутите две гайки, крепящие провод заземления.

Снимаем пластиковые накладки по бокам панели приборов и откручиваем болты крепления поперечины к кузову. Откручиваем два болта крепления консоли к туннелю пола. Подняв панель приборов, снимите ее, потянув.

См. Также

сколько это стоит и из чего состоит.Замена блока управления гидроусилителя руля как идет на ЭУР в Лада

На автомобиле Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Влияет на рулевой вал. Команды на включение его в работу подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу он вступает после достижения коленчатого вала Частота вращения 400 об / мин .Сигнал ему об этом дает датчик случайной частоты, он работает с тахометром. При езде на автомобиле со скоростью более 60 км / час ЭУР отключается. Данные о скорости автомобиля получает со спидометра, а точнее с датчика скорости. Управляет работой блока управления Eura Electronic.

При отказе в работе электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого управления . С учетом того, что датчик скорости часто выходит из строя, ЭУР естественно отключается и работать не будет, хотя и в хорошем состоянии.Электронный блок управления не работает, так как не получает сигнал от датчика скорости. Электронный блок Блок управления находится в не очень удачном месте, так как при неплотности радиатора отопителя на него будет попадать тосол. Влажная микросхема не выйдет. Естественно водитель это почувствует, потому что рулевое управление станет тяжелее.

Электромеханический рулевой механизм рулевой калины чувствителен к напряжению бортовой сети. По техническим характеристикам его рабочее напряжение должно быть в пределах 10.8-15 вольт. Но бывают случаи, что ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. В этом случае виноват не сам генератор, а его реле напряжения. В случае отказа от работы электромеханического усилителя рулевого управления, для обеспечения безопасности снимите монтажный блок из розетки с предохранителем на 50 ампер. В этом случае движение на автомобиле можно продолжить, но без усилителя.

Электроусилитель руля Калина значительно упрощает передвижение автомобиля и делает его эксплуатацию приятной.Lada Kalina не так давно появилась на современном автомобильном рынке, но уже успела завоевать широкую известность и приобрела огромную популярность среди населения.

Этим фактом определяется практичность этого автомобиля и его удобство. К тому же стоимость такой марки выгодно выделяет ее на фоне других автомобилей. Такой эффект был достигнут благодаря наличию множества дополнительных деталей, включенных в конструкцию станка, которые не только упрощают использование станка, но и делают этот процесс более комфортным.

Составные части электроусилителя руля Лада Калина и его работа

Рулевое колесо с электроусилителем на Калине — это специальное устройство, подключаемое к системам рулевого колеса и обеспечивающее плавность и мягкость. Такое решение позволяет вращать руль, не прилагая особых усилий.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

электродвигатель
• ;
• коробка передач;
Блок управления
• ;
• датчик момента;
• датчик скорости;
• Датчик вращения коленвала.

евро — довольно простая система. Но даже такая конструкция позволяет устройству получать всю необходимую информацию для обеспечения движения машины. Контроль за работой устройства осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Lada Kalina. Электроусилитель руля включается при достижении скорости, равной 400 об / мин, и выключается при превышении 50 км / ч.

Подобные рамы обеспечивают наилучшие характеристики и позволяют управлять автомобилем именно в том промежутке, который является наиболее сложным.Кроме того, такие показатели определяет производитель исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях связана с определенным риском.

Как уже упоминалось выше, подключение устройства делает руль чрезвычайно чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км / час усилитель отключается системой, что делает его более статичным и безопасным.

Характеристика неисправностей ЭУР и необходимость последующей диагностики

Конструкция ЭУР довольно проста, что обеспечивает несложный ремонт.Но его расположение выбрано производителем не слишком удачно. Модуль электропитания закреплен непосредственно под радиатором печки. Поэтому во время эксплуатации устройства, особенно зимой, периодически включается температурное воздействие. В чем одна из причин его отказа.

К сожалению, такое развитие событий наблюдается довольно часто. Отказ от работы ЭУР связан с возникновением некоторых трудностей в управлении автомобилем и возникновением определенных проблем.В большинстве случаев причиной неисправности являются следующие факторы:

• отсутствие сигнала датчика скорости;
• низкое напряжение в электросети автомобиля;
• превышено максимальное значение скорости;
• Неисправен блок управления.

Все эти факторы приводят к выходу прибора из строя. Диагностика подобного состояния проводится автомобилем самостоятельно в результате запуска системы и включения бортового компьютера, проверяющего исправность всех систем.При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, что выводит соответствующую информацию на приборную панель.

При неработающем электроусилителе руля на экране загорается специальная оранжевая лампочка, имеющая форму руля с восклицательным знаком. В инструкции производителя указано, что в мусоре ЭУР предусмотрен экстренный ремонт. Для чего водителю следует на малой скорости выехать на СТО для соответствующих действий.На практике ситуация немного иная.

В большинстве случаев горящая лампочка на панели приборов Ни в коем случае не означает ремонт. Он показывает наличие какой-либо проблемы в узлах EUR. Это может быть как неисправность в цепях питания, что подразумевает устройство для подключения устройства и выход из строя одного из датчиков. При этом абсолютно не влияет на контролирующее управление автомобилем подобный факт.

Это такая проблема, которая влияет на чувствительность руля и мешает его нормальной работе.Эти проблемы возникают довольно часто и требуют немедленного реагирования, так как их игнорирование может привести к печальным последствиям. Чтобы быстро нейтрализовать такую ​​проблему, следует снять предохранитель, который находится с левой стороны руля.

Этот шаг позволит беспрепятственно добраться до места ремонта, хотя управлять автомобилем и станет немного сложнее.

Неисправный ЭУР не повлияет на рулевое колесо и не помешает управлению машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Замена электроусилителя руля должна производиться только опытными мастерами, а если гарантийный срок на Лада Калина еще не истек, лучшим решением будет обращение в дилерскую сеть для решения проблемы.Если срок гарантии истек, и собрать дополнительные материальные инструменты для квалифицированного ремонта устройства затруднительно, то выходом из сложившейся ситуации является установка электроусилителя руля.

Следует учитывать, что эта процедура достаточно сложная. Поэтому без определенной подготовки и наличия технических навыков не стоит. Результатом неквалифицированных действий может стать не только полный отказ системы, но и более сложный и дорогой ремонт.Поэтому завод ЭУР следует производить только после изучения всех деталей и особенностей автомобильных сетей.

В такой ситуации схема подключения устройства станет незаменимым помощником и позволит более четко выполнять необходимые действия.

Для извлечения неисправного электрогенератора необходимо частично разобрать панель, расположенную под рулем, и отсоединить все провода, идущие к устройству. Установка электроусилителя руля нового образца может и не понадобиться, так как вполне вероятно, что после некоторых профилактических мероприятий старый прибор будет работать не хуже нового.

Одна из самых частых проблем подобного типа — это стук рулевым колесом руля, сопровождающийся скрипом при повороте самого колеса. В такой ситуации смазка EUR способна решить проблему. Если этот шаг не помог, устройство требует более детальной диагностики или полной замены.

Завод ЭУР предполагает определенную внимательность. Все провода должны быть присоединены, само устройство устанавливается на подобном месте, а рулевая панель собирается обратно.

Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем. Не так давно ЭУР оснащалась автомобилями отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине. В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.

Причины

евро

Почему не работает электроусилитель руля на Лада Калина, он выключается и отказывается работать, по каким признакам руль с евро стучит, скручивается, подпрыгивает или пищит? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и каким причинам предшествует поломка.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и происходит отказ усилителя. Проблемы такого плана устраняются системой тщательной проверки для точного выявления неисправности.

Как показывает практика, часто неработоспособность электросети (выход из строя) связана с поломкой регулятора скорости.

Эффекты:

• клиническое рулевое колесо
• он находит
• становится туго
• другое

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при движении на высокой скорости.

Итак, коротко о причинах выхода из строя ЭУР:

1. Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть приготовлена ​​как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
2. В электросетевом транспортном средстве Снизилось напряжение. Причины могут быть разными, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
3. Превышено допустимое количество оборотов коленчатого вала.
4. Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления может быть отремонтирован, нужно провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутите болты, которые фиксируют ее снизу.

Вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• синий контакт подключается к замку зажигания, это питание 12 вольт;
• контакт красно-коричневый — это кабель для подключения тахометра;
• серый контакт идет на регулятор скорости автомобиля;
• бело-розовый провод — индикатор управления усилителем;
• черно-желтый контакт — диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• коричневый контакт — масса;
• пусто.

Более точные результаты позволят вам проверить проверку усилителя с помощью сканера. Но поскольку такого оборудования обычно можно найти всего сотню, можно попробовать проверить работу бумаги с бумагой.

Для проверки необходимо сделать следующее:

1. Сначала выключите зажигание.
2. Затем при помощи зажима нужно замкнуть контакты под цифрами 6 и 7 этой вилки, при этом сам вилку демонтировать не обязательно.
3. Далее следует включить зажигание.
4. Выполнив эти действия, индикатор поломки ЕВРО, расположенный в дашборде, будет мигать, по количеству моргосов можно определить поломку системы (автор видео — Гоша Вахромьев).

Как прошить значки индикаторов, чтобы понять, где искать причину:

• один длинный сигнал и один короткий — электроинспектор;
• один длинный и два коротких — нет сигнала ротора;
• один длинный и три коротких — вышло из строя или отсутствует питание регулятора мощности;
• одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
• один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
• один длинный и семь коротких — проблемы в работе электросети — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышедший из строя модуль управления электроэнергией;
• одна длинная и девять коротких — поломка регулятора скорости.

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неправильное напряжение 5 В

c1622 — Обрыв цепи сигнала скорости

c1011 — Цепь скорости двигателя автомобиля, сигнал от датчик hola (или штатный тахометр через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — Ошибка, напряжение основного выхода датчика крутящего момента — Возможно, что крышка вала изоляции вала и средний, зеленый провод замыкает масса

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тыс. руб.

Демонтаж и разбор электро

Перед снятием усилителя вам необходимо нужно демонтировать все рулевые переключатели.Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.

Как снять своими руками:

1. После снятия переключателей необходимо демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.
2. Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
   На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как его выполнение предотвратит возможные проблемы с установкой в ​​будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР.
4. Когда узел будет демонтирован, придется разбирать и заменять вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).

Как перетянуть рулевую рейку с помощью электроусилителя?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно делать:

1. Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
2. Далее нужно приподнять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
3. Сделав это, необходимо сдвинуть эту стойку вперед до тех пор, пока площадка не будет отсоединена от корпуса воздушного фильтра замка корпуса. После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
4. На следующем этапе необходимо будет подвести руку к поручню.Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
5. Для выполнения регулировочных работ понадобится специальный ключ для подъема рейки, без него процедура регулировки не состоится. С помощью этого ключа необходимо подвести машину к автомобилю для установки инструмента в нужное отверстие.
6. При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рейка будет съедать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, это зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
   После завершения настройки необходимо будет проверить правильность выполнения данной задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка Рэйки»

1. Сдвиньте стойку и отсоедините ее.

2. В этом месте под рейкой находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно размазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, процедура выполняется следующим образом:

1. Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые фиксируются.Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
3. Снимите еще один болт, тогда можно будет заняться непосредственно смазкой.
4. Сначала руль поворачивается влево до упора. Смазку наливают в 10-сантиметровый шприц, который нужно всыпать в получившееся отверстие.Вам нужно пролить все 10 кубиков.
5. Далее руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
6. После этого нужно поставить руль в среднее положение и еще раз указать смазку.
7. Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
8. Затем производится сборка всех узлов в обратной последовательности.

Схема электроусилителя руля с иконками

Последняя модель Kalina

Рулевое колесо с электроусилителем устанавливается на автомобили Lada Kalina. Его конструкция очень проста, состоит из одного блока, поэтому даже на комплектации «Стандарт» ЭУР поднимается без особых проблем. В его составе нет жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать евро в свои автомобили.У этого механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, так как малейшее движение руля может привести к вывозу машины в кювету или на обочину.

Схема электроусилителя руля предусматривает работу механизма на разных скоростях, а при движении он исправен, отключается. Вина кроется в том, что EUR останавливается в одном из состояний. Запрещается пользоваться автомобилем до устранения поломки.О проблеме сообщит желтая лампа на панели приборов. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее невозможно, следует снять предохранитель, отвечающий за работу эл. При этом следует учитывать, что Эмур может отказаться не только от старых, но и от новых блюд, которые не успели запустить.

Причины

евро

Вот этот полезный автомобильный узел

Основная причина неисправности кроется непосредственно в электросети.При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства можно обойтись копейками, поэтому, если машина еще на гарантии, лучше обслуживать у дилера. При полном отказе усилителя следует отключить питание. В этом случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости.Этот датчик отвечает за работу электрического усилителя на разных скоростях. ЭУР работает на полную мощность только при движении с очень низкой скоростью. При ускорении уменьшение усилия, создаваемого усилителем граблей. Ответственность за такой алгоритм работы несет датчик скорости. Заменить на себя несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то Эмур меньше работает, так как он не нужен. По этой причине на Калине с электроусилителем руля управление высокими скоростями такое же, как и в модели комплектации «Стандарт» без этого устройства.При выходе из строя датчика скорости, подключенного к спидометру, блок управления электропитанием получает неверные данные. В результате ЭУР отключается, а на панели приборов водитель видит желтый индикатор, информирующий об ошибке в эл.

Но вы можете избежать непредвиденного ремонта и сбоя системы. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неисправностей.При поломке ЭУР должен будет его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертка.

Перед началом разборки нужно установить колеса в буквальном положении и снять минусовую клемму с аккумулятором.

Разборка электроустройства

Прежде всего, следует избавиться от воровства переключателей. После этого отсоединяем все колодки с проводами от панели приборов.Если нужно разобрать замок зажигания, нужно открутить 3 винта с помощью отвертки для корок. Далее идет нижняя перекладина приборной панели. После этого нажмите на замки колодок жгутов проводов и отсоедините их от блока управления Emur. И только теперь можно отключать блок прямо с рулевого переключателя.

Как работает сборочная единица

Кронштейн крепится с помощью 4 гаек для откручивания. После этого вся рулевая колонка аккуратно опускается на пол.Найдите болт крепления кардана к рулевому валу. Откручиваем ключом на 13, при этом гайку держим от проворачивания. Болт извлекается, а клеммное соединение зажимается прочной плоской отверткой. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Постарайтесь при разборке не повредить проводку.Отметьте расположение валов и шестерен как можно точнее, чтобы не возникало неудобств при вращении рулевого колеса. Установка ЭУР осуществляется теми же инструментами только в обратной последовательности. Самое главное — совместить все бирки на валах. Не будет лишней и помощь партнера.

Заранее наденьте нижнюю петлю на вал шестерни. Сначала соедините промежуточный кардан напрямую с рулевым валом, затем ключом с головкой на 13 открутите гайку вала выглаживающей плиты.Снимите болт и аккуратно отсоедините верхнюю петлю от нижней. Первым делом идет нижний шарнир, после чего вал поворачивается к расположению отверстия в верхнем шарнире под болт внизу вала. Теперь осталось только соединить петли и вытащить болт. После этого подключаем колодки электропроводки и устанавливаем облицовочные панели.

EUR ОШИБКА на приборной панели

EUR неисправности подаст сигнал бортовой компьютер

Победители автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелой лампой «ЭУР ошибка».Причиной тому может быть как полный отказ системы, так и неправильная работа. Стоит отметить, что сенсор светится желтым, а не красным светом. Это значит, что управлять автомобилем можно и без исправного электроусилителя руля Lada Kalina, соблюдая некоторые меры предосторожности.

Больше усилий к рулю придется приложить, если выключить Эмур полностью. Сделать это достаточно просто, загнав предохранитель, отвечающий за питание блока управления. Если не работает усилитель рулевого управления или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Может быть, нелегко будет ездить без электрического мощного двигателя. При неуместности руль кажется тесноватым, но на самом деле он такой же, как на Калине комплектации «Стандарт».

Причины выхода из строя Emur Two: Неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и устанавливать новую ручку опытному электрику.В случае гарантии нужно показать машину специалистам автосервиса.

Если вы все же захотите снять и установить блок управления самостоятельно, для этого потребуется только крестовая отвертка из инструментов. Сначала снимите все пластиковые панели под колесом, чтобы облегчить доступ к блоку. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами. Их необходимо открутить, и снять накладку.

Вид на сам блок управления открывается после демонтажа накладок. Все штекеры должны быть отключены от блока управления Emur. Сам блок крепится с помощью двух болтов. Открутите их и осторожно потяните коробку вниз, чтобы что-нибудь повредить. Помните, что агрегат все еще хранится в учете. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине. Теперь осталось только прикрутить на пластину новый блок управления и аккуратно все выставить в обратном порядке.Выделите коробку жирным шрифтом, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем. Не так давно ЭУР оснащалась автомобилями отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине. В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.

[Скрыть]

Причины

евро

Почему не работает электроусилитель руля на Лада Калина, он выключается и отказывается работать, по каким признакам руль с евро стучит, скручивается, отскакивает или пищит? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и каким причинам предшествует поломка.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и происходит отказ усилителя. Проблемы такого плана устраняются системой тщательной проверки для точного выявления неисправности.

Как показывает практика, нередко неработоспособность электросилы (выход из строя) связан с поломкой регулятора скорости.

Эффекты:

• клиническое рулевое колесо
• он находит
• становится туго
• другое

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при движении на высокой скорости.

Итак, коротко о причинах выхода из строя ЭУР:

1. Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть приготовлена ​​как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
2. Понизилось напряжение в электросети автомобиля. Причины могут быть разными, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
3. Превышено допустимое количество оборотов коленчатого вала.
4. Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления может быть отремонтирован, нужно провести более детальную диагностику.

Диагностика

Коды ошибок

c1044 — Неверная последовательность датчиков положения ротора (DPR)

c1621 — Неправильное напряжение 5V

c1622 — Обрыв цепи сигнала скорости

c1011 — Цепь скорости двигателя автомобиля, сигнал сигнала отсутствует от датчика hola (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — Ошибка, напряжение основного выхода датчика крутящего момента — Возможно, что крышка вала вала изоляция и средний, зеленый провод замыкает масса

Ремкомплект

Альтернативы брать на разборку нет, цена новой более 20 тысяч рублей

Демонтаж и разбор эл.питания

Перед снятием усилителя, нужно демонтировать все рулевые переключатели.Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.

Как снять своими руками:

1. После снятия переключателей необходимо демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.
2. Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
3. После этого рулевую рейку нужно будет плавно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
   На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение предотвратит возможные проблемы с установкой в ​​будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР.
4. Когда узел будет демонтирован, придется разбирать и заменять вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).

Как перетянуть рулевую рейку с помощью электроусилителя?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно делать:

1. Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
2. Далее нужно приподнять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
3. Сделав это, необходимо сдвинуть эту стойку вперед до тех пор, пока площадка не отсоединится от подушки безопасности корпуса воздушного фильтра. После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
4. На следующем этапе необходимо будет подвести руку к поручню.Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
5. Для выполнения регулировочных работ понадобится специальный ключ для подъема рейки, без него процедура регулировки не состоится. С помощью этого ключа необходимо подвести машину к автомобилю для установки инструмента в нужное отверстие.
6. При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рейка будет съедать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, это зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
   После завершения настройки необходимо будет проверить правильность выполнения данной задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка Рейки рулевого управления»

4. Расположение регулировочной гайки.

Как можно размазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, процедура выполняется следующим образом:

1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые фиксируются. Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
