Лада калина устройство печки: Устройство печки Лада Калина

Авг 18 1970

Содержание

Схема и устройство печки Лада Калина

Система отопления автомобиля должна работать исправно. Добиться бесперебойной работы печки несложно, если знаете устройство печки Лада Калина. Отопитель создаёт комфортное пребывание в салоне авто, создавая обзор для водителя.
Устройство печки предусматривает использование опций машин малого класса. Выпуск автомобилей Калин начато свыше десяти лет тому. Для базовой модели включили следующие опции:

Антиблокировочная система тормозов.
Подушки безопасности.
Электрический усилитель руля.

Разрабатывались новые модели Лада Калина, которые уже оснащались дополнительными опциями:

Электрические подъёмники стёкол дверей.
Надёжный отопитель.
Подогрев сидений.
Устройство кондиционирования салона.

Содержание

Схема отопителя Калина
Общая компоновка печки Калина
Блок управления устройством отопления
Вентиляция салона Лада Калина
Электросхема печки Калина
Проверка вентиляции и печки Лада Калина
Возможные неисправности отопителя
Резюме

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

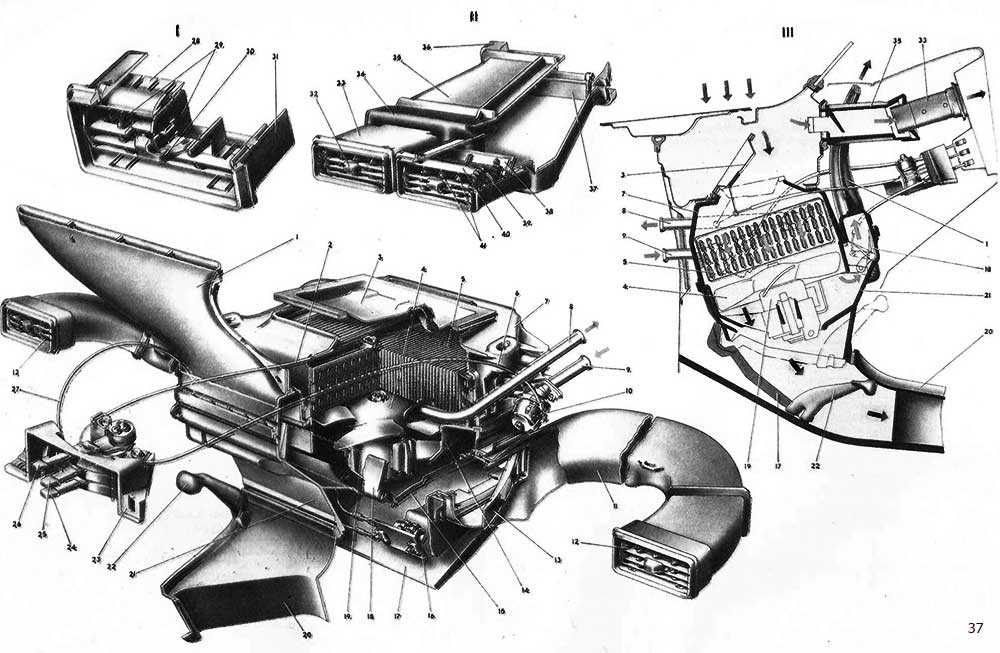

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

Левый боковой выход потоков.
Левый воздуховод.
Обогрев бокового стекла.
Разветвитель воздушных потоков.
Печка.
Правый вентиляционный воздуховод.
Правый боковой выход потоков.
Воздуховод нижнего обогрева.
Воздуховод обогрева салона.
Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

Блок управления устройством отопления

Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

Электросхема печки Калина

Реле с предохранителем в сборе.
Режимный переключатель.
Резистор.
Электрический двигатель печки.
Замок зажигания.

А. К источнику питания.

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

Заводим двигатель автомобиля.
Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
Переводим регулятор скорости на максимум.
Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
Воздух, который выходит с панелей, должен дуть тёплый воздух.
Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

Прогрели двигатель, а тёплый воздух не поступил в салон.
Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

Насос. Ремонту не поддаётся, только замена.
Засорилась система охлаждения. Прочистить или промыть.

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Резюме

Автомобиль Лада Калина выпускается с установкой для вентиляции и отопления или с климатической установкой. Для первого варианта невозможно обеспечить климат салона, температура которого будет ниже окружающей среды.

Устройство печки/отопителя Калины

Салон ЛАДА Калина плохо прогревается в холодное время года, и замерзает или запотевает лобовое и боковые стекла ? Причина одна — плохо греет печка. Система отопления, кондиционирования и вентиляции салона ЛАДА Калина выполняет ряд функций (греет, охлаждает, вентилирует салон), в этой статье мы рассмотрим устройство отопителя в отдельности.

Элементы системы отопления ЛАДА Калина

Система вентиляции и отопления салона автомобиля — приточно-вытяжная, при этом для отопления салона используется температура нагретой свыше 90 «С жидкости из системы охлаждения двигателя.

Детали отопителя: 1 — корпус фильтра системы вентиляции и отопления салона; 2 — фильтрующий элемент; 3, 4, 5, 6, 7 — воздуховоды; 8 — кожух радиатора и воздухораспределителя отопителя; 9 — радиатор отопителя; 10 — кожух электровентилятора отопителя; 11 — электровентилятор отопителя

Элемент системы вентиляции и отопления:

электродвигатель в сборе с крыльчаткой 1118-8118020-01
выключатель электровентилятора 1118-3709608
дополнительный резистор отопителя 2123-8118022

Вентилятор отопителя (печки)

При закрытых окнах дверей воздух в салон подается электровентилятором. Интенсивность подачи воздуха регулируется скоростью вращения крыльчатки электровентилятора.

Электродвигатель вентилятора имеет четыре режима скорости (пониженные скорости обеспечивает дополнительный резистор с двумя обмотками).

Дополнительный резистор отопителя

Оказывает влияние на скорости вентилятора печки.
Сопротивление спиралей дополнительного резистора, Ом:

с меньшим количеством витков 0,23с
большим количеством витков 0,82

Фильтр салона

Забор воздуха осуществляется через воздухозаборник, установленный под рамкой ветрового стекла. Для очистки поступающего в салон воздуха на воздухозаборном отверстии отопителя установлен фильтрующий элемент из нетканого синтетического материала. Вытяжка осуществляется за счет разрежения, возникающего возле задней части кузова при движении автомобиля.

Радиатор отопителя (печки)

При работе двигателя нагретая жидкость из системы охлаждения циркулирует через радиатор отопителя, нагревая проходящий через него воздух.

Количество воздуха, проходящего через радиатор и в обход него, задается центральной заслонкой отопителя, в зависимости от положения ручки регулятора температуры, установленного на панели приборов.

Распределение воздуха по салону можно регулировать вращением ручки управления заслонками распределения воздушных потоков, а также поворотом заслонок и направляющих лопастей вентиляционных решеток панели приборов.

Вентиляция салона ЛАДА Калина

Вытяжные дефлекторы встроены в панели кузова под задним бампером. Обогрев салона осуществляется отопителем, установленным под панелью приборов.

1 — воздуховоды подачи воздуха пассажиров на заднем сиденье. 2 — боковые сопла подачи воздуха водителю и пассажиру на переднем о или на стекла передних дверей. Нагнетание потока воздуха регулируют решетки (в вертикальном напрвлении и створки в горизонтальном направлении. 3 — сопла обдува стекол. 4 — сопла обдува ветрового стекла. 5 — верхнее сопло подачи воздуха. 6 — центральные сопла подачи в салон.

Блок управления системой вентиляции и отопления ЛАДА Калина

1 — регулятор температуры воздуха; 2 — переключатель режимов работы вентилятора; 3 — регулятор распределения потоков воздуха; 4- рычаг управления рециркуляцией воздуха; 5 — выключатель обогрева заднего стекла

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:

	воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров;
	воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;
	воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;
	воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля.

Поворотом рукоятки регулятора температуры воздуха изменяем температуру воздуха, поступающего в салон. Для повышения температуры воздуха поворачиваем рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха -вправо, в синий сектор.

Режим рециркуляции воздуха (прекращение поступления в салон наружного воздуха) рекомендуется использовать, когда нужно быстро понизить или повысить температуру воздуха в салоне, а также при движении по запыленной местности или в плотном транспортном потоке для исключения попадания в салон отработавших газов. Режим рециркуляции может быть включен лишь на короткое время, так как при этом свежий воздух в салон не поступает и стекла могут запотеть. Для включения режима рециркуляции воздуха переводим рычаг управления рециркуляцией воздуха в крайнее правое положение. Для поступления в салон наружного воздуха переводим рычаг в крайнее левое положение.

Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток и изменением положения заслонок дефлекторов вплоть до их полного закрытия.

Центральные дефлекторы системы вентиляции и отопления:
1 — маховичок регулировки направления воздушного потока влево-вправо; 2 — маховичок регулировки интенсивности потока через дефлекторы (при вращении вверх — заслонка открывается, вниз — закрывается)

Направление воздушного потока через дефлектор вверх-вниз регулируем, нажимая на верхнюю или нижнюю части дефлектора. Практически так же регулируются направления и интенсивность воздушного потока через боковые дефлекторы системы вентиляции и отопления (маховичок регулировки интенсивности потока поворачивается влево-вправо).

Проверка вентиляции и отопления (печки) ЛАДА Калина

Запускаем двигатель.
Поворачиваем ручку регулятора температуры воздуха против часовой стрелки в крайнее положение (синий сектор).
Ручкой управления вентилятором отопителя поочередно включаем четыре скорости работы электровентилятора. По интенсивности воздушного потока из сопел проверяем работу электровентилятора изменение скорости вращения его крыльчатки при смене режимов (1 — минимальная скорость, а 4 — максимальная). Если электровентилятор работает не на всех режимах, проверяем дополнительный резистор и выключатель. Если электровентилятор не работает, то проверяем цепь питания электровентилятора.
Включаем максимальную скорость работы электровентилятора.
Поворачивая ручки управления заслонками отопителя и вентиляционных решеток, отслеживаем изменение направления воздушных потоков. Если изменение распределения потока не происходит, скорее всего, неисправен привод заслонок.
Прогрев двигатель до рабочей температуры, поворачиваем ручку регулятора температуры воздуха почасовой стрелке в крайнее положение (красный сектор).
Убеждаемся в том, что воздух, выходящий из сопел панели, стал теплым. Если температура воздуха не изменилась, возможно, неисправен привод центральной заслонки.
Поворачиваем ручку регулятора температуры в синий сектор — в салон должен пойти холодный воздух. Если температура не понижается, значит, неисправен привод центральной заслонки.

Понравилась статья? Поделитесь с друзьями!

устройство, неисправности и диагностика, замена радиатора и вентилятора1ladakalina.

Главная » Комплектующие » Устройство печки автомобиля Лада Калина и ее типичные неисправности

Май 20, 2016 Комплектующие textmanager

Воздушная печка Лада Калина считается одной из лучших по показателям тепла в семействе ВАЗ, но далеко не самой надежной в эксплуатации. Проблемы начинаются чуть ли не в автосалоне, о чем говорят многие автомобилисты. Но большая часть проблем вполне решаема, и часто даже без привлечения специалистов автосервиса.

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни».

Перечень наиболее часто встречающихся неисправностей выглядит так:

протекает радиатор отопителя;
заклинивает или не до конца открывается заслонка печки;
выход из строя вентилятора или блока управления;
поломка моторедуктора;
пришел в негодность датчик температуры или резистор отопителя;
засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

На Ладе Калине с климат-контролем поворотом заслонок управляет моторедуктор по команде электронного блока. Последний получает сигналы от датчика температуры, находящегося в салоне автомобиля, и соответствующим образом реагирует на изменения микроклимата. Контроллер взаимодействует как с отопителем, так и с кондиционером.

Диагностика и устранение проблем

Проще всего решается вопрос, касающийся салонного фильтра. Для первого раза будет достаточно тщательной продувки элемента, но потом его лучше заменить. Настоящая беда — протечка радиатора или поломка вентилятора, тут не избежать дорогостоящей замены агрегата. Столь же высокую цену придется заплатить за новый блок управления.

Сложнее проверить датчик, спрятанный в осветительном плафоне. Признак неисправности — из одной или нескольких решеток идет горячий или холодный поток вне зависимости от положения рукоятки регулятора.

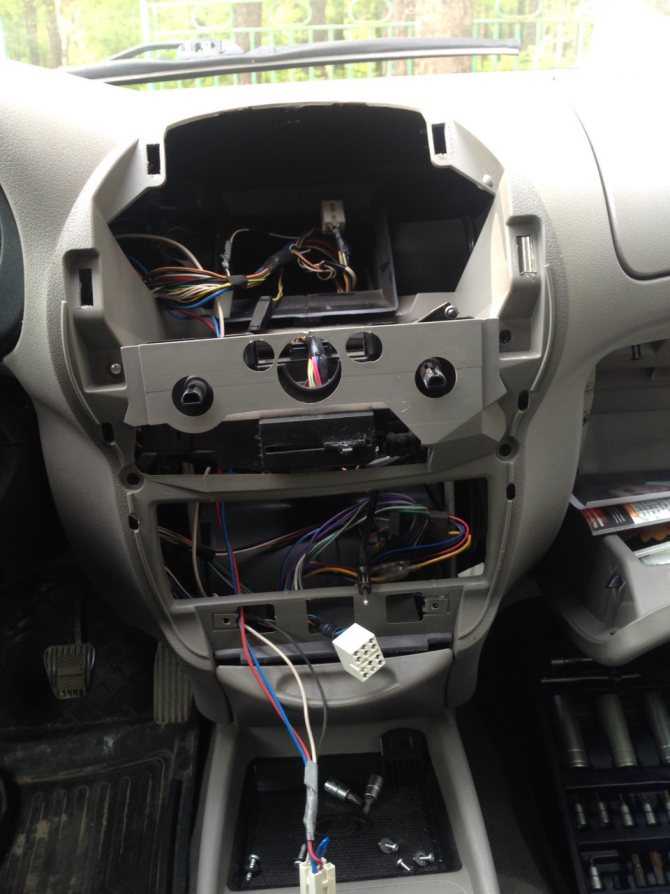

Сложнее обнаружить, насколько хорошо функционирует механический регулятор печки. Для этого нужно до него добраться, разобрав часть передней панели. Таким же образом выясняется исправность работы воздушных заслонок.

Для проведения диагностики поиск проблем лучше начать с наиболее доступных элементов, а уж потом приступать к разборке.

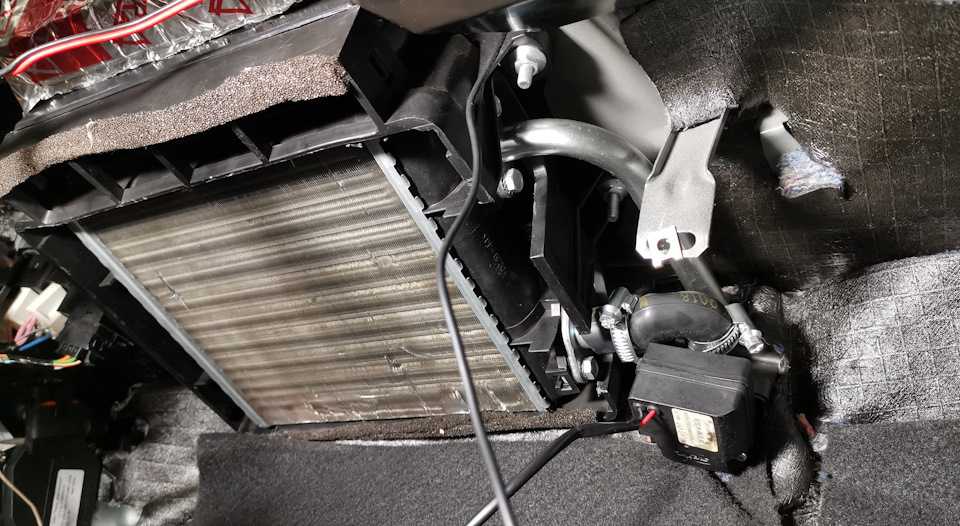

Как поменять радиатор

Операция очень трудоемкая, за что на автосервисе с вас возьмут круглую сумму. Но есть другой, немного варварский, зато быстрый и широко практикуемый способ. Схема выполнения работ такая:

Слить антифриз, отключить и убрать аккумулятор, после чего отсоединить шланги от патрубков печки.
Открутить гайку, расположенную около штуцеров в подкапотном пространстве. Она держит стальную пластину, что будет мешать демонтажу отопителя.
Снять педаль газа и вытащить стальную ось педали тормоза. Открутить декоративную, а за ней пластиковую панель, прикрывающую радиатор печки.
Для его извлечения вырезать в пластиковой рамке проем, позволяющий вытащить радиатор в сторону водителя.
Установить новый элемент и произвести сборку в обратной последовательности. Вырезанный проем можно заделать пластиком и декорировать любым подходящим способом.

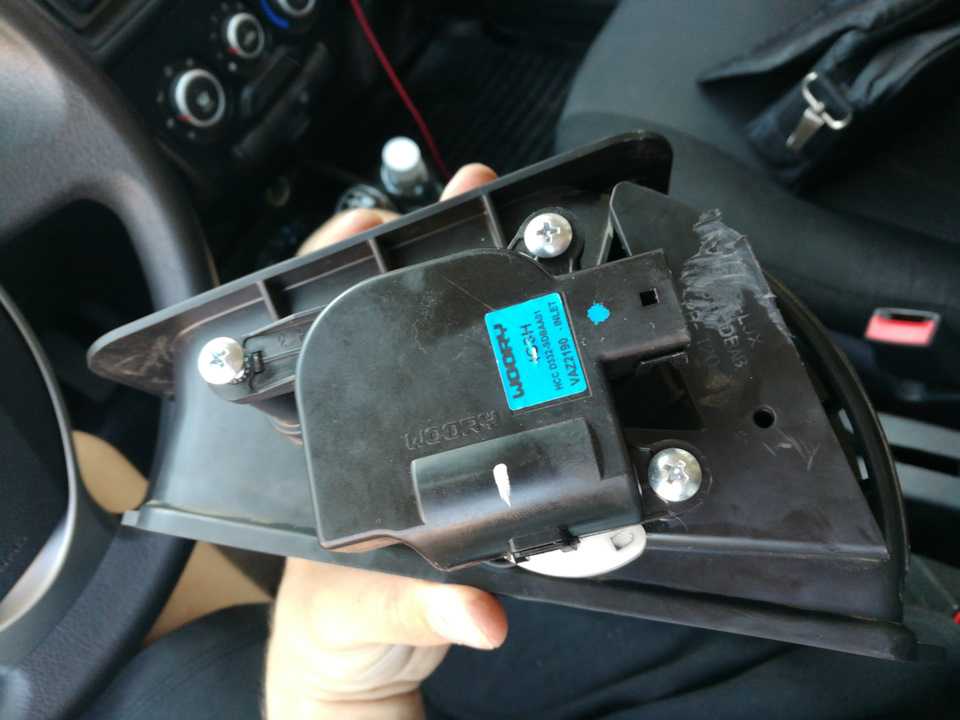

Выполняя операцию, стоит перенести в другое место контроллер, находящийся прямо под печкой. Капающий из нее антифриз может вывести чувствительную электронику из строя. Также при снятом радиаторе легко поменять неисправный кран отопителя или моторедуктор, потому что к ним откроется доступ. Редуктор представляет собой единый блок с датчиком положения заслонки и меняется тоже целиком.

Замена вентилятора

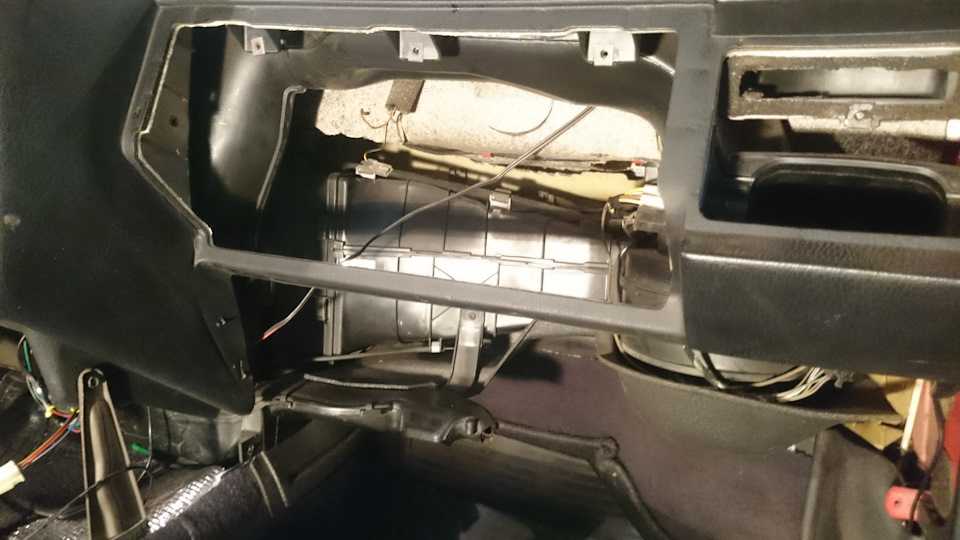

Добираться до агрегата удобнее всего со стороны пассажирского кресла, которое придется демонтировать, чтобы не пришлось заниматься акробатикой внутри салона. Полозья кресла держатся 4 гайками размером 13 мм, открутить их не составит труда. Дальнейшие работы по замене вентилятора производятся в такой последовательности:

Извлечь салонный фильтр, убрать из проема грязь и пыль.
Открутить 4 самореза, находящихся на задней стенке бардачка, и еще один — под правой решеткой отопителя.
Снять со стойки пластиковую накладку и открутить 2 самореза, которые крепят панель и узел обдува.
Демонтировать узел обдува, поднять пластмассовую панель и ослабить 2 находящиеся под ней гайки крепления вентилятора.
Торпедо максимально отодвинуть назад и зафиксировать. Турбину снимать надо снизу, из положения лежа.

Не следует спешить менять вентилятор, когда он работает только на 1 скорости и переключатель печки стоит на максимуме. Это верный признак, что вышел из строя резистор, находящийся снизу за бардачком. Деталь представляет собой небольшую пластиковую панель зеленого цвета с разъемом для подключения. Замена резистора печки проводится без всякой разборки, надо лишь отсоединить разъем и открутить 2 самореза, которые крепят его к кузову.

В основном устранение неисправностей печки Калины — это работа несложная, но очень трудоемкая. Чтобы поменять мелкую деталь, нужно потратить время на разборку, чтобы до нее добраться.

назад Какие существуют аксессуары для Калины

Вперед Как заменить лобовое стекло Калины

Устройство печки калина схема

Система отопления в салоне бюджетной модели Лада Калина позволяет существенно повысить комфорт для водителя и его пассажиров. Она обеспечивает поддержание необходимого температурного режима внутри автомобиля. Наряду с такими полезными опциями, как:

«ABS»;
подушка безопасности;
электрический усилитель рулевого узла;
электропривод передних стеклоподъемников;
функция обогрева передних кресел,

Устройство печки салона позволяет производителю достичь достаточно приемлемого уровня комплектации, что для модели малого класса Лада Калина весьма достойно и делает ее конкурентоспособной среди своих соперников в данном сегменте.

Состав системы отопления

Принцип функционирования отопителя в Лада Калина весьма прост. Он построен на приточно-вытяжной схеме. Схема отопителя содержит в себе:

фильтр воздуха салонного пространства;
воздуховоды;
радиатор отопителя;
электрический вентилятор;
модуль управления воздушными потоками и режимами работы вентилятора.

Устройство печки салона выглядит именно таким образом, а располагается за приборной панелью и только органы управления системой присутствуют на ее лицевой поверхности в салоне Лада Калина. Работающий двигатель генерирует тепло, которое отводится от него с помощью системы охлаждения. В данный контур включен радиатор отопления. Циркулирующая жидкость нагревает соты, от которых теплый поток посредством вентилятора направляется внутрь салона. Регулировка требуемой температуры, силы и направления воздушной струи осуществляется посредством присутствующих в салоне ручек и заслонок. Иногда требуется регулировка заслонок.

Забираемый из внешней среды воздух первоначально проходит сквозь заборный элемент, располагающийся на капоте у нижней линии лобового стекла Лада Калина. Далее воздух устремляется к фильтрующему компоненту и посредством вентилятора подается внутрь салонного пространства.

Вентилятор способен функционировать в 4-х разных режимах скорости. Регулировка осуществляется посредством соответствующей ручки на приборке, а само переключение возможно благодаря присутствию в модуле управления резисторного блока.

Как диагностировать систему отопления в Калине?

Перед диагностическим мероприятием потребуется внимательно изучить схему. К проверке следует склоняться только во время работы мотора.

Регулятор температуры, расположенный на блоке управления в салоне, устанавливаем в крайней левой позиции. Активируем вентилятор и наблюдаем попадание в салон сквозь дефлекторы горячего воздуха. Смещая постепенно ручку вправо до упора, достигаем выхода холодного потока воздуха.
Проверку скорости следует начинать с установки соответствующей ручки в позицию минимальных оборотов. Если вентилятор и модуль его управления исправны, то сила воздушной струи должна возрастать по мере перевода ручки в последующие позиции (и так до 4-го скоростного режима, соответствующего максимальному числу оборотов).
Проверяем заслонки. Здесь регулятор уровня температуры по максимуму сдвигаем в левое положение. Переключатель оборотов вентилятора переводим в позицию, соответствующую 4-й скорости. Сама проверка сводится к плавному перемещению регулятора заслонок между крайними положениями. Это следует выполнять, дабы ощущать корректировку направления потока. Переводя регулятор режима температуры в различные положения, наблюдаем изменение степени нагрева поступающего воздуха.

Перечень неисправностей в контуре отопления

Если владелец LADA Kalina заподозрил присутствие каких-либо отклонений от нормального функционирования системы отопления, то потребуются нижеприведенные диагностические манипуляции.

Первым действием необходимо удостовериться в присутствии в контуре охлаждения достаточного количества антифриза.
Далее проверяем целостность предохранителя.
Удостоверяемся в исправности регулятора скоростных режимов вентилятора.
Слабый поток воздуха, проникающий через дефлекторы намекает на необходимость проверки состояния фильтрующего компонента.
Если на разогретом моторе в салон не подается теплый поток, то возможно в системе охлаждения присутствуют воздушные пробки или заклинили заслонки в воздуховодах.
Неисправный датчик температуры будет провоцировать поступление в салон только горячего или наоборот холодного потока.

В числе распространенных причин имеет место разгерметизация системы охлаждения LADA Kalina. Иногда виной этому может служить потеря герметичности самим радиатором отопителя. При этом в салон будет поступать антифриз, выдавая себя специфическим запахом и намокшим декоративным покрытием пола. Чтобы своевременно обнаружить утечку, требуется с частой периодичностью контролировать уровень в расширительном бачке.

Подведем итоги

Система отопления проста. Своевременная диагностика способна избавить владельца LADA Kalina от непредвиденных поломок, поможет в этом и схема отопителя. Следите за уровнем антифриза, меняйте его согласно регламенту, и радиатор системы прослужит свой регламентный ресурс, радуя вас теплом и уютом в салоне.

Каждый автовладелец знает, насколько важна работа отопительной системы, особенно в условиях зимних холодов. Если печка выходит из строя, это, как минимум, принесет немалые неудобства для водителя и пассажиров, поэтому работоспособность этого узла должна быть на высшем уровне. Подробнее о том, как производится замена печки на Калине и в каких случаях она требуется, вы сможете узнать из этого материала.

Возможные неисправности отопителя и способы их устранения

Если печка дует очень слабо или на текущем режиме она в принципе отказывается дуть воздухом, то неисправностей, как и способов устранения, может быть несколько:

Износились шланги отопительной системы. Как правило, если течет тосол или не греет печка, это может быть обусловлено износом патрубков. Чтобы решить такую проблему, необходимо произвести тщательную диагностику каждого из патрубков. Через трещины, а также другие их повреждения может выходить охлаждающая жидкость.
Вышел из строя кран отопителя. Если кран управления печкой сломался, об этом могут сказать следы протечки расходного материала в салоне транспортного средства.
В работе блока управления появились неисправности. Если проблема кроется в блоке, то в первую очередь необходимо проверить качество его подключения к бортовой сети. Если он правильно подключен, то скорей всего, проблема кроется именно в нем. Ремонт блока лучше доверить специалистам.
Неисправности проводки. Возможно, блок не включает систему отопления из-за отсутствия контакта с бортовой сетью. В данном случае проблема решается путем провзонки цепи для поиска оборвавшегося участка.
Сломался добавочный резистор. Это устройство используется для управления вентилятором отопителя, так что если не греет печка на Калине, также нужно проверить работоспособность этого элемента. Если он не работает, то его надо будет менять.
Не работает регулятор печки Калина, расположенный в салоне авто. Если отопитель дует только горячим, а при переводе его режима из горячего воздуха на холодный он никак не реагирует, то скорей всего, из строя вышел регулятор, установленный на центральной консоли.
Сломался радиатор отопительного узла. Такая проблема считается одной из самых часто встречаемых на отечественных машинах, особенно она актуальна для Калины. Можно попробовать отремонтировать это устройство или поменять его самостоятельно. Подробнее о том, как снимать и как произвести замену устройства, мы расскажем ниже (автор — канал Интересное видео).

Инструкция по замене печки

Перед тем, как снять все необходимые детали, тросики и прочие компоненты с Калины, подготовьте новый радиатор, патрубки и хомуты. Патрубки потребуются на тот случай, если старые износились или за годы работы они ни разу не менялись. Как показывает практика, больше всего шланги подвержены износу при перепадах температур, поэтому их в любом случае нужно время от времени менять.

Инструкция на тему как поменять радиатор представлена ниже:

Процедуру замены начинаем в моторном отсеке. Для начала следует подставить емкость под сливное отверстие и слить из радиатора весь расходный материал. Если вы заметили, что охлаждающая жидкость уже старая и отработала свой ресурс эксплуатации, что можно понять по ее цвету и отложениями, то антифриз также лучше поменять.
Вам необходимо обеспечить наиболее удобный доступ ко всем патрубкам и шлангам радиаторного узла в моторном отсеке. Чтобы сделать это, произведите демонтаж корпуса воздушного фильтра силового агрегата, аккумуляторной батареи, а также ее площадки. Далее, необходимо отсоединить все магистрали от радиаторного устройства в подкапотном пространстве. Сделав это, с помощью гаечного ключа можно открутить гайку, которая фиксирует металлический кожух на щите двигателя. Эта гайка расположена рядом с патрубками, которые проходят в салон Калины.
Далее, перемещаемся в салон автомобиля. Вам нужно демонтировать педаль газа, для этого открутите три гайки. Что касается педали тормоза, то ее демонтировать не получится, поэтому просто отведите ее в сторону настолько, насколько это возможно.
Теперь вам предстоит надрезать стальной кожух так, как показано на фото, после чего спилить трубки радиаторного узла. Сделав это, вы сможете произвести демонтаж устройства со стороны педалей, но для этого потребуется также открутить болты, которые фиксируют его.
Перед тем, как произвести установку нового радиаторного устройства, необходимо будет тщательно обработать наждачной бумагой его трубки. Учтите, что они должны быть максимально ровными. После того, как все поверхности будут готовы, на верхнюю трубку надевается магистраль с расширенным окончанием, а на нижнюю — с более узким концом. Остальные выходы необходимо подключить в подкапотном пространстве вместо старых. Также учтите, что со стороны салона Калины место выхода магистралей в моторный отсек желательно обработать шумоизолирующим материалом.

Цена вопроса

Ассортимент радиаторных узлов для Калин не особо большой. В среднем цены на радиаторы такие:

Видео «Решение проблемы потекшего радиатора»

Как в домашних условиях произвести ремонт узла — подробная инструкция процесса представлена на видео ниже (автор — SergSerg).

Если у вас холодным воздухом дует печка на Лада Калина, но при этом все оборудование исправно, воздушных пробок нет и все датчики в норме, то стоит задуматься о том, что, скорее всего, проблема заключается в заслонках отопительной системы автомобиля. Выявить эту проблему достаточно сложно, обычно к ней приходят метод исключения, когда все остальные элементы отопителя уже проверены.
В рамках этой статьи, мы расскажем о том, что обычно предшествует выявлению проблем с заслонками отопителя, а также поделимся информацией, как исправить такую неприятную ситуацию.

Стоит отметить, что на нашем сайте есть публикация Замена печки без снятия панели Лада Калина, где подробно описан метод, который позволит справиться с задачей даже полному новичку.

Признаки неисправности заслонок отопительной системы Лада Калина

Большинство владельцев автомобилей Lada Kalina, отмечает, что даже при температуре в -25 градусов Цельсия на улице, достаточно включить печку на первую скорость и в салоне становится тепло. При этом, спустя некоторый промежуток времени, интенсивность обогрева начинает падать, и уже становится недостаточно запускать отопитель на первой скорости, приходится переключаться на вторую, а порой и дальше.

Все дело в том, что у Калины, как и у ряда других автомобилей вазовского производство имеется родная «болезнь» – даже в самом крайнем положении рукоятки регулировки температуры (максимально горячо) заслонка открывается не полностью. В результате, при минимальном износе элементов отопителя, прогрев салона начинает уменьшаться. Чтобы убедиться, что в вашем автомобиле имеется такая проблема, достаточно взглянуть на корпус печки со стороны водительского сидения. Вы сможете увидеть рычажок этой заслонки, который работает с неполной амплитудой и тросик, который к нему подходит.

К счастью, существует метод, как исправить эту проблему, но потребуется самостоятельно совершить некоторые доработки, о которых мы и расскажем в следующих разделах этой статьи, но прежде, мы объясним, как удостовериться, что в вашем конкретном случае имеется именно эта проблема.

Проверяем наличие «болезни» заслонок на Лада Калина

Итак, у вас плохо греет печка, вы подозреваете, что дело в заслонках, но как же определить это наверняка? Для начала, вы должны подвести датчик температуры мультиметра к центральному дефлектору и произвести замер температуры на первой скорости работы отопительной системы. На непрогретой машине вы должны получить значение не менее 46 градусов Цельсия.

Следующим шагом, вы должны перевести рычаг скоростей подачи воздуха в салон в крайнее правое положение. В результате, температура должна вырасти. Это произойдет в любом случае, есть у вас проблема с заслонками или у вас ее нет, но в случае наличия проблемы, показатели мультиметра вырастут незначительно – не более, чем на 10 градусов, а может и еще ниже.

Что потребуется для восстановления нормальной работы печки?

Если у вас выявлена ситуация с небольшим увеличением температуры, при перемещении рычага из положения первой скорости в положение максимальной скорости, вам предстоят работы по модернизации системы заслонок. Для этого вам потребуется совсем немного:
– пружина небольшой длины и средней жесткости
– плоскогубцы, которые позволят в случае необходимости доработать длину пружины до нужных вам размеров

Процедура модернизации заслонок отопителя Лада Калина

Процедура модернизации достаточно проста, но требует аккуратности и сосредоточенности. Вам необходимо один конец пружины зацепить за рычаг, при помощи которого происходит движение заслонок, а второй за выступ, который имеется на корпусе. Вот и все.
В результате описанной выше доработки, пружина начнет прижимать рычаг заслонок значительно сильнее, в результате амплитуда движения заслонок увеличиться до максимума, а качество работы отопительной системы автомобиля значительно повысится.

Чего стоит ожидать после процедуры модернизации системы заслонок

После того, как вы доработали систему заслонок, вам можно забыть о проблемах с ними на достаточно длительный период, так как срок их службы очень велик. Если же после этого, у вас снова перестала работать печка, то вы уже можете не обращать внимания на заслонки и искать проблему в совсем других элементах отопительной системы автомобиля: кранике, радиаторе, системе охлаждения двигателя и так далее.
