Маркировка шин

Зачем на шины производители наносят разные символы и цифры? Что можно узнать из маркировки шин? Кажется, не так-то просто понять код, указанный на боковине покрышки. Но не стоит сразу пугаться многочисленных надписей маркировки шины. Расшифровка дается легко, если знать самые главные для потребителя символы, которые используются для обозначения размера, индекса скорости , индекса нагрузки , конструкции шины и т.д.

Маркировка автомобильных шин делится на 4 типа

• Европейская (буква «Е» в кружочке)
• Американская (DOT, маркировка Транспортного Департамента США)
• Японская
• Австралийская (соответствует австралийской норме безопасности)

Производители выпускают шины для продажи во всем мире, поэтому маркировка разных стандартов качества может встречаться на одной и той же покрышке. Делается это для того, чтобы символы на боковине были понятны автомобилистам разных стран.

Крупными буквами на покрышке указано название фирмы-производителя: Bridgеstone, Yokohama, Dunlop или другие брэнды шинного рынка. В первую очередь, всех автовладельцев интересует типоразмер покрышки. В маркировке шины он обозначается комбинацией из цифр и букв, к примеру, 205/70 R16 95 V.

Цифра 205 — это ширина протектора в миллиметрах.

Второе число в маркировке шины, в нашем примере 70, наносится для обозначения отношения высоты профиля к его ширине. Считается не в миллиметрах, как думают многие, а в процентах. Здесь оно равно 70 %. Чем меньше это соотношение, тем шире шина, «приземистее» и динамичнее автомобиль, что отлично подходит только на сухом идеальном покрытии. На российских дорогах рекомендуется использовать покрышки с соотношением 70-80%. Кстати, отсутствие в маркировке второй цифры говорит о том, что шина полнопрофильная. Ее отношение высоты к ширине составляет 80-82%. Такая резина предназначена для легких грузовиков и фургонов. Впрочем, следует отметить, вмаркировке японских шин для обозначения отношения высоты к ширине могут использоваться миллиметры. Если на авторезине указано число больше 200, то это диаметр всей покрышки в миллиметрах.

Буква «R» — обозначение радиальной шины. Если вместо «R» указана буква «D», то резина имеет диагональную конструкцию.

16 — монтажный размер обода (посадочный диаметр) в дюймах. Нужно отметить, что чем меньше наружный диаметр покрышки, тем меньше напряжение в деталях трансмиссии и подвески.

В маркировке шины указывается ее индекс нагрузки, который обозначается цифрами от 0 до 279. Эта надпись сообщает о нагрузке, которую покрышка способна выдержать при максимальном внутреннем давлении воздуха. В нашем примере индекс равен 95, что соответствует нагрузке в 690 кг. Для расшифровки коэффициента грузоподъемности шины применяется специальная таблица. А некоторые производители вовсе упростили процедуру расшифровки индекса нагрузки и при маркировке указывают на покрышке: Мах Load (максимальная нагрузка) с двойной цифрой. Числа означают нагрузку в килограммах и английских фунтах, второе цифровое значение чаще всего берется в скобки.

Немаловажная характеристика шины — индекс скорости. Определяется буквами от A до Z. Резина из нашего примера промаркирована символом «V» означает, что покрышка предназначена для автомобилей со скоростью до 240 км/час. Существует таблица определения индекса скорости, в которой буквы располагаются по алфавиту. Но есть одно исключение, которое касается «Н». Эта буква выпадает из последовательности и располагается между U и V и соответствует скорости 210 км/час. Главное при выборе шины, чтобы индекс скорости резины соответствовал максимальной скорости автомобиля. Иначе покрышка потеряет свои свойства и качества, что может привести вплоть до ее разрыва.

В маркировке шин, которые производятся в странах СНГ, указывается ГОСТ или ТУ предприятия-изготовителя. В маркировке легковых покрышек используется межгосударственный стандарт ГОСТ 4754-97. В технических условиях производителя указываются код покрышки по Общероссийскому классификатору промышленной продукции (ОКП), порядковый номер разработки, код предприятия-разработчика по ОКП и год утверждения.

Дата изготовления в маркировке шины обозначается в виде четырёх цифр в овале. Например, 1010. Первые две цифры — неделя выпуска, другие две — год производства. 1010 означает, что автомобильная резина выпущена в марте 2010 года.

Европейская маркировка шин

Европейскую маркировку шин можно распознать по использованию следующего кода:

• Е — шина проверена на соответствие европейскому стандарту безопасности, правилу №30 Европейской экономической комиссии ООН;
• E4 — цифра — это условный код страны, где комиссия проверила шину и она прошла сертификацию согласно ECE-инструкции;
• 030908 — (цифра может быть и пятизначной) номер сертификата

Американская маркировка

Американская маркировка шины делится на два вида. Первая разновидность похожа на европейский. Отличается только тем, что перед типоразмером указывается индекс назначения шины, т.е. для какой категории автомобилей выпущена покрышка. В американской маркировке используются символы P — для легковых машин, LT — шины для легких грузовиков, T — для обозначения временной покрышки.

Австралийская маркировка шин

Австралийская маркировка легковой шины должна соответствовать нормам безопасности ADR23, принятым в этой стране. Впрочем, в этом стандарте используются идентификационные коды, которые заимствованы из американской и европейской норм безопасности. Помимо типоразмера на боковине покрышки могут встретиться надписи P, LT, M и T, которые используются и в американской маркировке.

M — шина для мотоцикла
В маркировке для обозначения индикатора износа на боковину шины наносится треугольник. Если протектор изнашивается до указанного символа, то пора менять покрышку.

Японская маркировка шин

Маркировка японских покрышек соответствует требованиям Автомобильной ассоциации производителей шин страны Восходящего солнца (JATMA). Часть символов также заимствована из европейской и американской маркировок. Поэтому разобрать надписи на импортной шине не составит особого труда. Единственное, следует учитывать то, что вместо процентного соотношения высоты профиля к его ширине может указываться диаметр всей шины в миллиметрах.

Дополнительные надписи

Дополнительные символы, которые могут использоваться в маркировке шин

• TL или Tubeless — бескамерная шина
• TT или Tube Type — такая шина должна эксплуатироваться с камерой
• C — покрышка предназначена для легких грузовиков
• B — шина для мотоциклов
• SFI (side facing inwards) или Inside — внутренняя сторона асимметричной автомобильной резины
• SFO (side facing outwards) или Outside — внешняя сторона асимметричных шин
• SL (standard load) — показатель стандартной нагрузки
• XL (extra load) — максимальная нагрузка покрышки
• RF (Reinforced tires) — укрепленные шины
• Стрелки — указывают направление вращения шины
• Made in…. — страна-производитель
• M&S ( Mud + Snow) — данные шины специально разработаны как зимние или всесезонные
• All Season — всесезонная шина
• Left или Right — означает, что шины этой модели бывают левые и правые, при монтаже следует строго соблюдать правило их установки
• Rain, Water, Aqua (или «зонтик») — специально сконструированная шина для дождливой погоды. Такой знак указывает на высокую степень защиты от эффекта аквапланирования
• DA — такой штамп ставят на шине с незначительными производственными дефектами, которые не препятствуют нормальной эксплуатации

На шипованной резине можно встретить символы

• AD — алюминиевые шипы
• SD — шипы с твердосплавным сердечником
• DD — шипы с прямоугольным сердечником с алмазной гранью
• OD — шипы с овальным сердечником
• MD — пластиковые шипы с твердосплавным сердечником

Допустимые к применению размеры шин указаны в Руководстве по эксплуатации автомобиля, поэтому при замене резины нужно придерживаться рекомендаций производителей или воспользоваться взаимозаменяемостью шин . Сотрудники нашего интернет-магазина шин и дисков всегда помогут с выбором нужной автомобильной покрышки. Или Вы сможете воспользоваться сервисом подбор шин по марке автомобиля .

Маркировка шин для внедорожников

Интернет-магазин «Торгшина» предлагает автовладельцам разные модели шин, предназначенных для эксплуатации в любых погодных условиях, на разных дорожных покрытиях. Внутри каждой категории автошин существует своя классификация резины, которая поможет определиться с выбором продукта. Шины для полноприводных внедорожников разделяют на 4 категории:

► H/P (High Performance)

► H/T (Highway Terrain)

► A/T (All Terrain)

► MT, M/T, MT+ (Mud Terrain)

Шины H/P (High Performance), высокопроизводительные

Автошины, предназначенные для езды в условиях асфальтированного шоссе. По качеству и скоростным характеристикам модели приближены к легковым гоночным разновидностям, показывают высокую скорость и отлично ведут себя при динамичной езде. Узнать шины H/P можно по трем отличительным признакам:

l бесшумности;

l низкому профилю протектора;

l обеспечению превосходного сцепления с шоссе.

Скоростной индекс: минимум 210 км/ч.

Шины HT H/T, HT+ (Highway Terrain)

Еще один вариант шин для внедорожников, предназначенных преимущественно для эксплуатации на асфальтированном шоссейном покрытии, а также на грунтовых дорогах. Модели подходят для внедорожников всех классов, практически не издают шума. В большинстве случаев маркировка H/T ставится на резину с классическим невысоким профилем протектора.

Скоростной индекс: минимум 180 км/ч.

Шины AT A/T, AT+ (All Terrain), универсальные

В данных моделях имеем дело с протектором, «украшенным» более агрессивным рисунком. Отлично ведут себя на сухом грунте, в сыпучих песках, при езде по гальке или щебню. На шоссе общего пользования могут эксплуатироваться без каких-либо ограничений. Единственным неприятным моментом от использования A/T является их не всегда адекватное поведение на сыром дорожном покрытии (на глине или сильно раскисшему чернозему). Причина кроется в необычном рисунке протектора, который утрачивает возможность быстрой самоочистки, забивается, отчего не в силах обеспечить нормальное качество сцепления.

Скоростной индекс: минимум 160 км/ч.

Шины MT, M/T, MT+ (Mud Terrain), грязевые

Самые неуязвимые шины для внедорожников с дополнительной защитой боковин. Могут эксплуатироваться на любых моделях аутлендеров, на дорогах, покрытых снегом, тяжелой грязью. Рисунок протектора представляет собой крупные блоки, удаленные друг от друга на приличное расстояние. Это дает шинам возможность к быстрому и беспрепятственному самоочищению. Машина прекрасно маневрирует на раскисшем грунте, на мокрых косогорах. Необходимо только иметь ввиду, что во время пробуксовки шины с таким рисунком закапываются практически мгновенно.

Геометрия шин

По геометрии рисунка протектора автошины классифицируют по 3-м категориям:

► Направленный (симметричный) рисунок протектора

► Ненаправленный рисунок протектора

► Асимметричный рисунок протектора

Направленные (симметричные) шины

Направленные модели крутятся симметрично с центральной плоскостью вращения колеса. Они прекрасно ведут себя на дорогах, показывая высокий уровень самоочищения от воды, снега, грязи. Чаще симметричный рисунок используют на зимней, дождевой резине и на моделях для внедорожников.

Шины с симметричным рисунком следует устанавливать, руководствуясь направлениям стрелки, расположенной на боковой стороне резины. Вследствие неверного монтажа ухудшается управляемость автомобилем, а сами шины изнашиваются гораздо быстрее. Отсюда вытекает единственный недостаток симметричных шин: их невозможно перебортировать, то есть переустановить с левой стороны на правую, и наоборот.

Ненаправленные шины

Нужны недорогие шины высокого качества – обратите внимание на ненаправленные модели: в них соотношение цены и качества подобрано максимально адекватно. Данная характеристика делает резину с ненаправленным рисунком протектора особенно востребованной, поскольку суперскоростные характеристики нужны не всем, а качество при небольшой стоимости оценит каждый.

Вариант, который используется в большинстве автопокрышек. В отличие от предыдущей разновидности с симметричным рисунком, их устанавливают на автомобиль с любой стороны. Ненаправленные шины рекомендуется покупать автовладельцам, которые часто ездят по твердому дорожному покрытию или в условиях легкого бездорожья.

Асимметричные шины

Асимметрия на протекторе приветствуется на летней или зимней резине с высокоскоростными характеристиками при езде по твердому дорожному покрытию.

Важно: установку асимметричных шин производят не в произвольном порядке. Необходимо руководствоваться надписями: OUT Side – наружная сторона, IN Side – к центру машины. Неправильный монтаж ведет к ухудшению управляемости и быстрому износу резины.

Кроме великолепных эксплуатационных характеристик, преимущества асимметрии выражаются в отсутствии проблем с установкой запасного колеса, потому что наружная сторона у любой модели всегда будет снаружи.

За счет несимметричности рисунка протектора с центральной плоскостью вращения колес шины способны показывать совершенно противоположные свойства. Например, если одна половина шины прекрасно себя ведет на сухом асфальте, то другая обеспечивает надежное сцепление на мокром.

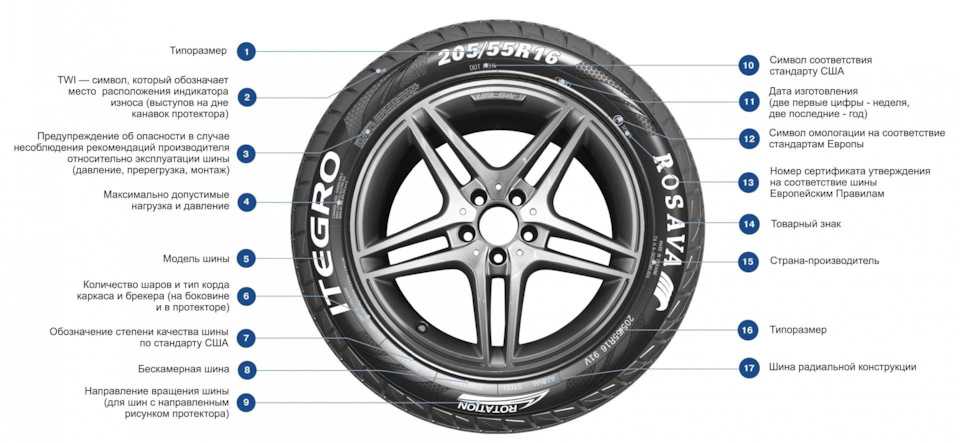

Что означает маркировка на автомобильных шинах

Сегодняшний авторынок не страдает недостатком товаров для любой марки автомобиля, исключением не является и шины для «железного коня». Автомобильные покрышки отличаются друг от друга по маркировке, которая зачастую понятна лишь специалистам.

В зависимости от погодных условий и типа автомобиля необходимо выбирать подходящие шины. Если вам интересно, что обозначают символы на боковой стороне колеса и хотите правильно выбирать себе шины без помощи третьих лиц, то запомните следующие обозначения.

Содержание

• 1 Что означает маркировка на шинах
• 2 Метки на шинах, выделенные другим цветом
• 3 Дополнительная информация
• 4 Дата производства покрышки

У каждого автомобиля существует руководство по эксплуатации. Там вы увидите, как самостоятельно заменить ту или иную деталь, а также найдете рекомендации завода-изготовителя в отношении подходящих шин. Для конкретной марки автомобиля обычно указывают сразу несколько маркировок. Они зависят от времени года, в котором будет эксплуатироваться резина, погодных условий, диаметра дисков и мощности двигателя вашего автомобиля.

Если руководства поблизости нет, а резина нужна здесь и сейчас, то можно прочитать маркировку сбоку на колесе автомобиля. Такая надпись называется типоразмер и имеет следующий вид: 185/65 R15 90 V. Это и есть маркировка автомобильных шин, расшифровка которой выглядит следующим образом:

185 – ширина резины в мм.

65 – высота профиля резины в мм.

R – радиальный корд автошины.

Бытует заблуждение, что R – это радиус резины, но это далеко не так и не стоит ее путать с радиальной конструкцией шины. Кроме радиальной конструкции бывает и диагональная, которая именуется латинской буквой D, но резину с такой маркировкой уже давно сняли с производства, поскольку ее характеристики значительно хуже, чем у радиальной.

15 – диаметр диска в дюймах. Считается этот размер по внутренней стороне шины или наружней стороне диска.

V – обозначает индекс скорости шин. Показывает максимальную скорость, на которую рассчитана шина. Буква V соответствует скорости 240 км/ч. Чтобы посмотреть скорости по другим индексам, необходимо воспользоваться соответствующими таблицами.

90 – индекс нагрузки. Не стоит путать индекс нагрузки с предельно допустимой массой в килограммах. В нашем случае колесо с таким индексом может выдержать до 600 килограмм веса.

Индекс нагрузки указывается в маркировке не на весь автомобиль, а только на одно его колесо. Чтобы рассчитать максимальный вес нагрузки, который выдержит ваш автомобиль, просто умножьте максимально допустимую нагрузку одного колеса на число имеющихся колес в автомобиле. На нашем примере это 600 килограмм (максимальный вес, который выдерживает одна шина)*4 колеса обычного легкового автомобиля. Получается, что предельно допустимая нагрузка 2400 килограмм.

Шины маркируются не только буквенной и числовой аббревиатурой, но и цветными метками. Расшифровка маркировки шин в этом случае следующая:

• Желтая метка в виде круга или треугольника на боковой части резины обозначает, что тут самое легкое место. При шиномонтаже колеса на диск геометрическую фигуру желтого цвета необходимо совместить с самым тяжелым местом диска. На этом месте обычно расположен ниппель. Совмещение легкого места резины и тяжелого места диска дает возможность поставить грузики с небольшим весом. На бывшей в употреблении резине, такое обозначение теряет свою актуальность, поскольку при износе характеристики резины меняются и метка уже не может отображать реальное положение.
• Красная точка на боковой части шины обозначает место, где самая большая силовая неоднородность. Появляется она при совмещении нескольких слоев шины в момент ее производства. Различные неоднородности на шине вовсе не означают брак и являются нормой. Однако, красные точки ставятся только на те шины, которые поставляются на новые автомобили.
• На резине также вы найдете и белый штамп, который обозначает номер инспектора, отвечающего за последний осмотр вашей шины перед выпуском ее в продажу.
• Цветная полоска на протекторе (рисунке) шины делается только для того, чтобы резину было легко найти на складе. Все автошины, имеющие разные типоразмеры различаются маркировками этого типа. По разноцветным полоскам на колесе, кладовщик на складе может без труда определить, к какой модели и типоразмеру принадлежит та или иная стопка шин.

Всю дополнительную информацию можно посмотреть на боковой части шины в маркировке:

XL или Extra load обозначают усилено-защищенную шину, у которой индекс нагрузки будет выше 3 единиц если сравнивать ее с шинами такого же типоразмера.

M&S или M+S (Mud + Snow) – в переводе грязь и снег или всесезонная резина. Такая резина отлично эксплуатируется в зимнюю пору.

AS или ALL Season – резина, предназначенная, для еды в любое время года.

Обозначение в виде * (снежинка) значит, что резину стоит использовать только зимой.

Если такого значка вы не обнаружили, то резина летняя и использовать ее следует при плюсовой температуре.

Aquacontact, Aquatred, Water, Aqua, Rain или рисунок зонтика на боку шины обозначает, что резина максимально приспособлена к дождливой погоде.

Inside и Outside – шины асимметричные. При установке такой резины необходимо обращать на надписи на обеих сторонах резины. Надпись Inside должна после установки быть с внутренней стороны автомобиля, а сторона с буквенным обозначением Outside – с наружней.

RSC (RunFlat System Component) – резина, на которой можно продолжать движение со скоростью до 80 км/ч при порезе колеса и давлении в шине ноль атмосфер. У каждого производителя есть рекомендации относительно километража, который можно преодолеть на такой резине, обычно это от 50 до 150 километров.

Rotation или стрелка – поможет установить правильное направление для вращения колеса. При установке резины необходимо неукоснительно соблюдать данную рекомендацию.

Tubeless – шина используется без камеры. Если такой надписи вы не обнаружили, то использование шины можно только с камерой.

Строение автомобильных шин легковых автомобилей.

Tube Type – без камеры шину с такой надписью эксплуатировать запрещено.

Max Pressure – обозначает максимальное значение давления в шинах, в кПа.

Max Load – максимальная нагрузка, которую может выдержать одно колесо автомобиля.

Reinforced или RF шина имеет 6 слоев. Буква С в самом конце типоразмера говорит о том, что покрышка грузовая и имеет 8 слоев.

Radial – маркировка автошин используется для определения типоразмера и указывает на радиальную конструкцию.

Steel— металлический корд входит в состав шины.

Е в кружке — шина изготовлена по всем европейским требованиям ЕСЕ (Economic Commission for Europe).

DOT (Department of Transportation)- стандарт качества, утвержденный американцами.

Temperature А, В или С – температурная прочность покрышки при езде на большой скорости, где А лучший показатель, а С – худший.

TWI (Tread Wear Indiration) – указывает на износ протектора на резине. Маркировка автомобильных шин с этим значением иногда имеет стрелу. Нет необходимости искать хаотично указатель по всему колесу, как правило, он расположен в 6 или 8 местах шины по всей ее окружности. Обозначает рисунок минимальную высоту протектора, при достижении которой, резину следует заменить.

Индикатор износа можно увидеть в виде выступа в 1,6 мм. Расположен этот индикатор в углублении протектора.

Как и любой продукт, шины имеют дату изготовления. Ее можно увидеть в виде 4 цифр, обведенных в овал. К примеру (2014). Первые два числа обозначают неделю, а две вторые – год. У нас это май 2014 года. На дату изготовления важно обращать внимание при покупке резины, которая ранее была в употреблении. Слишком старая шина, даже с небольшим пробегом прослужит вам очень короткое время и уже через 1-2 сезона ее опять придется менять.
