Как правильно установить поршневые кольца

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло… наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Ну, а для тех, кому не все равно, как их мотор будет работать после переборки, следует прочитать данную статью.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

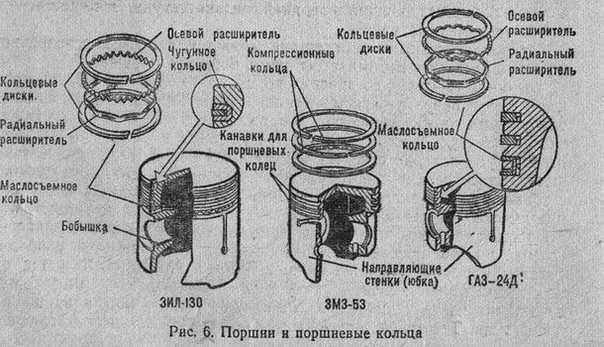

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

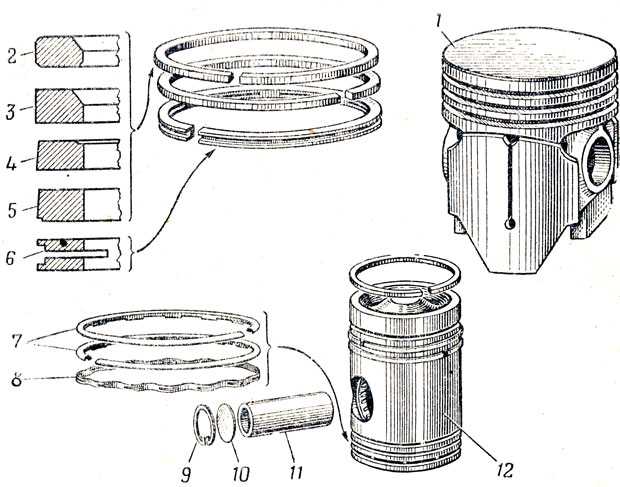

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

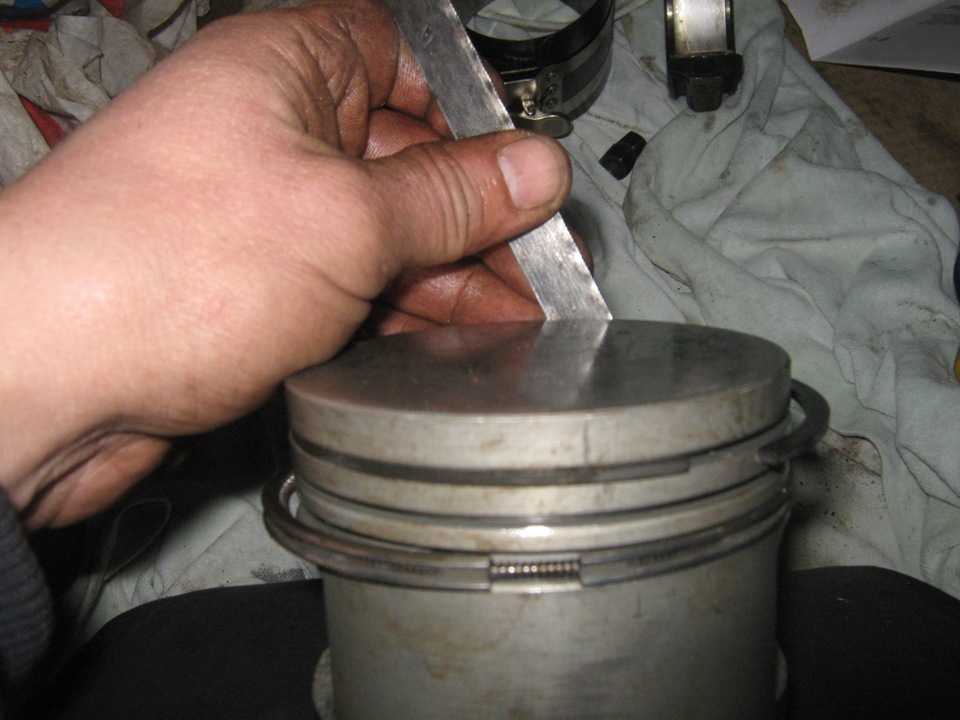

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Чем это грозит?

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть.

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

Установка поршневых колец – расположение замков

1    Перед установкой колец необходимо проверить зазор в их замках.

2    Разложите кольца по порядку в соответствии с нумерацией поршней/цилиндров.

3    Установите в первый цилиндр верхнее компрессионное кольцо. Протолкните его поршнем в глубь цилиндра, установив его у нижнего края цилиндра, на пределе хода поршня.

4    Измерьте зазор в замке набором плоских щупов. Лезвие щупа должно входить в замок кольца с небольшим натягом.

Рис. 20.4. Установив поршневое кольцо в цилиндр, замерьте зазор его замка с помощью набора плоских щупов

Сравните результаты с данными Спецификаций. У новых колец замок должен быть не меньше, чем указанный в Спецификациях. Маловероятно, чтобы оригинальные запасные части Toyota поставлялись бракованными; если зазор отличается от предписанного или кольцо в цилиндр «не лезет», проверьте, те ли кольца вы приобрели. Совершенно невероятно, если зазор в замках новых колец окажется слишком большим. Убедитесь в том, что вы взяли кольца нужного размера, именно для двигателя Toyota и именно той модели, а не для какого-нибудь иного.

5    Если зазор в замке кольца слишком маленький (что маловероятно для оригинальных запчастей Toyota), его нужно расширить, иначе в процессе работы двигателя концы кольца сомкнутся, приведя к серьезным повреждениям. В идеальной ситуации новые поршневые кольца должны обеспечивать необходимый зазор в замках и быть готовыми к установке. На худой конец, можно увеличить зазор, сняв немного металла с торца кольца тонким надфилем. Зажмите надфиль в тисках с мягкими губками и водите торцом кольца по надфилю, держа его строго перпендикулярно, снимая необходимое количество металла. Будьте осторожны – кольцо острое и хрупкое.

6    На новых кольцах нежелательно иметь и увеличенный зазор, свыше 1,0 мм. Если зазор слишком велик, проверьте еще раз, того ли размера кольца вы приобрели для конкретного двигателя и конкретного размера цилиндров. Возможно, износ цилиндра слишком велик или его неправильно расточили.

7    Повторите процедуру замера зазора для всех колец первого цилиндра, затем для колец остальных цилиндров. Не забудьте держать кольца и поршни в комплекте, чтобы они подошли при сборке к цилиндрам.

8    Теперь, когда все кольца проверена! и зазоры откорректированы, можно установить их на поршни.

9    При установке колец используется та же технология, что и при их снятии. Установите сначала пружину маслосъемного кольца в третью канавку (см. рис. 20.9,а).

Рис. 20.9,а. Установите пружину-расширитель маслосъемного кольца в третью канавку поршня…

Если пружина-расширитель имеет фиксирующий язычок, зацепите его за маслосгонное отверстие внутри канавки. При установке трехкомпонентного маслосъемного кольца установите тонкие нижнее маслосъемное кольцо, сместив его замок на 120° по отношению к замку расширителя, и верхнее маслосьемное кольцо, сместив его замок на 120° по отношению к замку нижнего кольца. Тонкие кольца («лапшу»! устанавливайте руками (см. рис. 20.9,б) – инструментом их можно сломать.

Рис. 20.9,б…а затем установите тонкие нижнее и верхнее маслосъемные кольца

При установке двукомпонентного маслосъемного кольца сначала установите пружину-расширитель, затем тонкое маслосъемное кольцо, сместив его замок по отношению к замку расширителя на 180°. Следующим устанавливайте второе компрессионное кольцо. Проследите, чтобы второе компрессионное кольцо было правильно установлено надписью «ТОР» или точкой, обращенной вверх, а скребком – вниз. Верхнее компрессионное кольцо устанавливайте последним, также меткой «ТОР» вверх. Расположите замки компрессионных колец таким образом, чтобы они были смещены на 120° по отношению к замкам маслосъемных колец, но при этом не находились над отверстиями поршневых пальцев (см. рис. 21.5,а-в).

Рис. 21.5,а. Расположение замков поршневых колец – двигатели выпуска до 2000 года рабочим объемом 2,0 л

Рис. 21.5,б. Расположение замков поршневых колец – бензиновые двигатели 2000 года выпуска рабочим объемом 1,8 л

Рис. 21.5,в. Расположение замков поршневых колец – бензиновые и дизельные двигатели выпуска с 2001 года рабочим объемом 2,0 л

Примечание. Разные производители поршневых колец могут давать и другие указания по их установке – следуйте их инструкциям. Не перепутайте компрессионные кольца местами – их можно отличить по форме сечений.

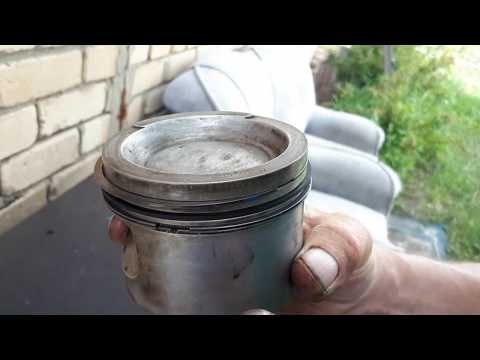

Смотрите видео: Правильная установка поршневых колец

Как установить кольца | Блог | Энжинтек

Как установить кольца

Коди Микс

Я работаю в нашем местном инженерном отделе. У меня есть страсть к автомобильной промышленности, и я эксперт во всех вещах двигателя. Я работаю в команде Enginetech уже 5 лет.

Привет, друзья Enginetech! Надеюсь, вы читали последний блог о поршневых кольцах и о том, как выбрать подходящие кольца для вашего автомобиля. Теперь пришло время надеть эти кольца на поршень. Первым шагом является идентификация колец, чтобы убедиться, что они входят в правильную канавку и в правильной ориентации.

Советы по простой установке колец

Большинство наших комплектов колец поставляются с тремя кольцами на поршень. Аналогичным образом, кольцевая коробка разделяет и четко маркирует кольца по поршневой канавке, к которой они относятся. Так что не сбрасывайте коробку в кучу. Разделите поршневые кольца на группы на своем рабочем месте, чтобы убедиться, что вы не устанавливаете кольца в неправильную канавку.

Также обратите внимание на скосы и точки/верхние метки, потому что это позволит вам узнать, какая сторона колец должна быть ориентирована к верхней части двигателя. Общее правило заключается в том, что фаски опускаются вниз, а точки/верхние метки поднимаются.

Обратите внимание, что слово «ВЕРХ» не означает, что это верхнее кольцо! Но скорее эта сторона кольца должна быть обращена к верхней части двигателя. Из каждого правила есть исключения, и вы всегда должны читать инструкции по установке, которые прилагаются к каждому набору.

Установка

Расширяющая часть маслосъемных колец должна устанавливаться в первую очередь. Входит в канавку 3 ^rd поршня. Наши расширители сконструированы таким образом, что они не перекрывают друг друга и очень просты в установке. Просто разведите их вручную и выровняйте по канавке.

Далее вам нужно установить одну из масляных направляющих на нижнюю часть расширителя. Направляющие являются гибкими и могут быть установлены вручную, поместив один конец в канавку и «закрутив» его по спирали вокруг поршня, пока он не сядет в канавку. Обязательно потяните его достаточно далеко от поршня, чтобы не поцарапать заводную головку. Повторите этот шаг для второй рейки, установленной над расширителем.

Никогда не скручивайте компрессионные кольца, так как они могут деформироваться и не работать должным образом. После установки маслосъемного кольца вы установите 2 9Кольцо 0029 nd в канавку 2 ^nd с помощью инструмента для установки поршневых колец, убедившись, что точка/верхняя метка обращена к верхней части поршня. Раздвиньте кольцо достаточно далеко друг от друга, чтобы не поцарапать головку поршня, но и не слишком далеко, чтобы не повредить кольцо.

После установки кольца 2 ^и можно установить верхнее кольцо в первую канавку поршня, используя тот же метод. Многие из наших верхних колец имеют прямоугольную форму, что позволяет вам смотреть вверх любой стороной. Проверьте кольца и инструкции для любых указателей направления, так как есть исключения.

Заключительные шаги

Теперь, когда кольца установлены на поршни, осталось выполнить последний шаг. Убедитесь, что ваши конечные зазоры расположены в шахматном порядке и не все выровнены. Это предотвратит любую утечку масла или газов и обеспечит правильную работу ваших колец.

Спасибо за чтение, и мы надеемся, что это поможет вам в восстановлении. Следите за нашей следующей статьей в блоге.

Видеоблог по установке поршневых колец

Установка поршневых колец – быстрые советы



Правильный зазор поршневых колец

Несоблюдение правильных зазоров колец может привести к смещению наконечников колец и
повреждению двигателя.
Тормозная пластина должна быть прикреплена к блоку двигателя или цилиндру (если применимо) и затянута с крутящим моментом
, который согласно спецификациям должен быть.
2. Проверьте зазор кольца, поместив кольцо в цилиндр. Диаметр цилиндра не должен быть сужен. С помощью поршня выпрямите кольцо в отверстии цилиндра и проверьте торцевой зазор с помощью калибра-лезвия.
3. В приведенной ниже таблице указан правильный зазор кольца для вашего двигателя.
4. Кольца маслосъемные не нужно модифицировать/шлифовать, но зазор должен быть
не менее 0,010”.



Регулировка зазора поршневых колец

1. Таблица дана в дюймах. Если вы измеряете в миллиметрах, вы должны сделать это путем преобразования в дюймы. Затем разделите меру на 25,4.
2. Умножьте диаметр отверстия в дюймах на столбец «Отверстие x», чтобы получить кольцевой зазор для вашего двигателя.
Пример : Для верхнего кольца квадроцикла с диаметром отверстия 4,0 дюйма умножьте 4,0 X 0,004 = 0,016 дюйма. Каждое поршневое кольцо должно быть установлено в конкретном цилиндре
, где они должны быть установлены и соответствующим образом отрегулированы.
2. Зазор на втором кольце всегда должен быть больше, чем зазор верхнего кольца, это
помогает уменьшить вибрацию верхнего кольца.





Шлифовка поршневых колец

1. Для заточки поршневых колец рекомендуется использовать специальный инструмент. Электрическая кольцевая шлифовальная машина или ручная кольцевая шлифовальная машина
2. Всегда шлифуйте снаружи кольца внутрь во избежание повреждения покрытия кольца.
Файл только на одном конце, используйте другой как ссылку.
4. Следите за тем, чтобы конец кольца оставался прямым.
5. Шлифуйте понемногу, пока не будет достигнут желаемый кольцевой зазор.
6. Удалите все острые края и заусенцы. Это очень важно удалить, так как заусенцы и острые края могут привести к поломке двигателя.



Установка поршневых колец

Простая, но очень важная информация о правильной установке поршневых колец. Внимательно изучите картинки и прочтите приведенные ниже инструкции для лучшего понимания.



1. Осевой и радиальный зазор поршневых колец

1. Проверьте каждое кольцо в соответствующей канавке поршня, чтобы убедиться в правильности осевого и радиального зазора.

Осевой зазор ок. 0,001″– 0,002″
Радиальный зазор должен быть не менее 0,005″



2. Расширитель маслосъемного кольца

Маслосъемные кольца: Поместите пружинное кольцо маслосъемного кольца с каждой стороны маслосъемного кольца в самую нижнюю канавку поршня так, чтобы концы кольца находились под углом 90° к каждому концу поршневого болта.
Убедитесь, что концы пружинных колец видны и установлены правильно. Если концы пружинных колец
перехлестнутся, из-за этого двигатель будет дымить.



3. Скребок

Масляное кольцо можно устанавливать каждой стороной вверх. Использование кольцевого эспандера,
установить кольцо в канавку поршневого кольца между распорным кольцом/пружинными кольцами. Концы поршневых колец должны располагаться под углом не менее 90° друг к другу.
После установки маслосъемного кольца убедитесь, что пружинные кольца маслосъемного кольца
установлены правильно, как описано выше.





4. Второе поршневое кольцо (компрессионное)

Второе кольцо:
Установите второе кольцо с помощью расширителя поршневых колец

Сторона с маркировкой должна быть вверху.
Если у вас немаркированное 2-е кольцо с внутренней фаской, фаска устанавливается вниз. Если кольцо никак не обозначено, его можно поворачивать в обе стороны.
