Выставить метки грм змз 406

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием цепей привода газораспределительного механизма, не нарушалась установка фаз газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снять пробку 1 маслозаливной горловины. Снять наконечники 2 свечей зажигания с уплотнителями 3 проводов высокого напряжения и проводами. Отсоединить шланг 5 и трубку 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый успокоитель 4 цепи.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (в.м.т.) такта сжатия. Для этого провернуть коленвал за храповик 1 так, чтобы метка 2 на шкиве коленвала совпадала с выступом 3 на крышке. При этом.

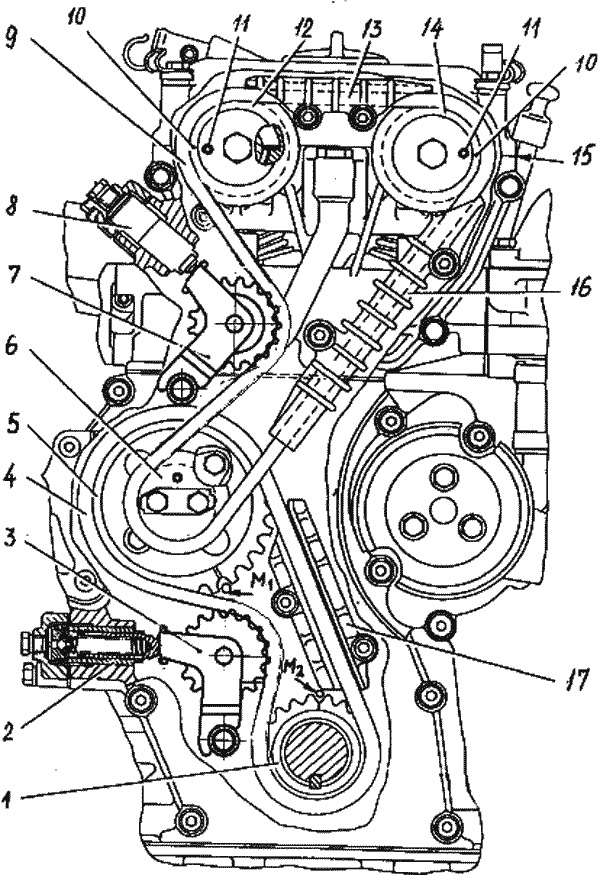

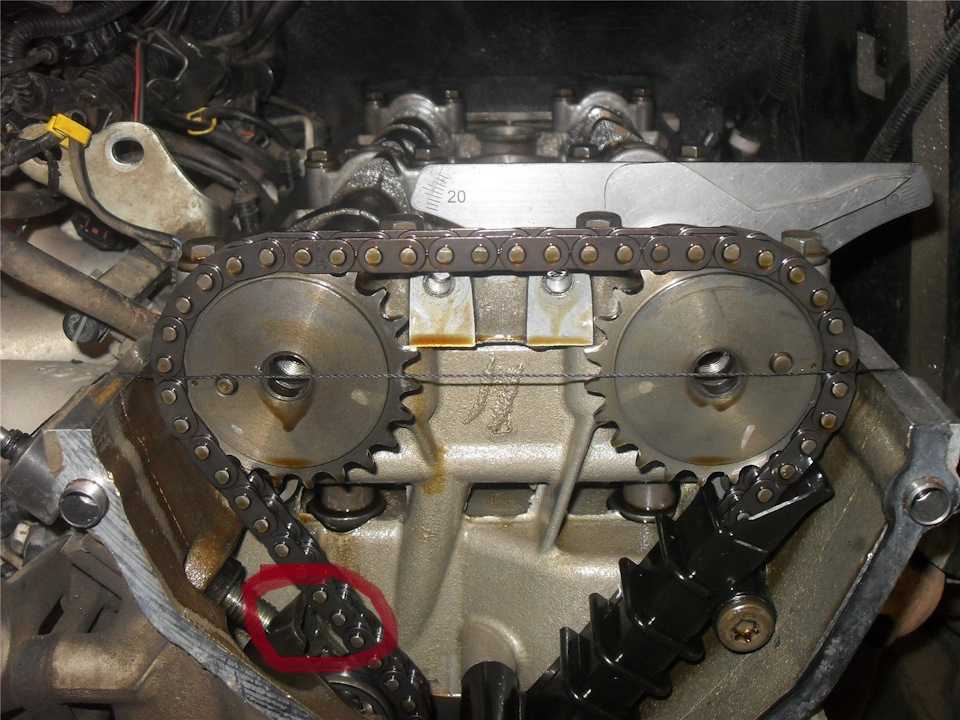

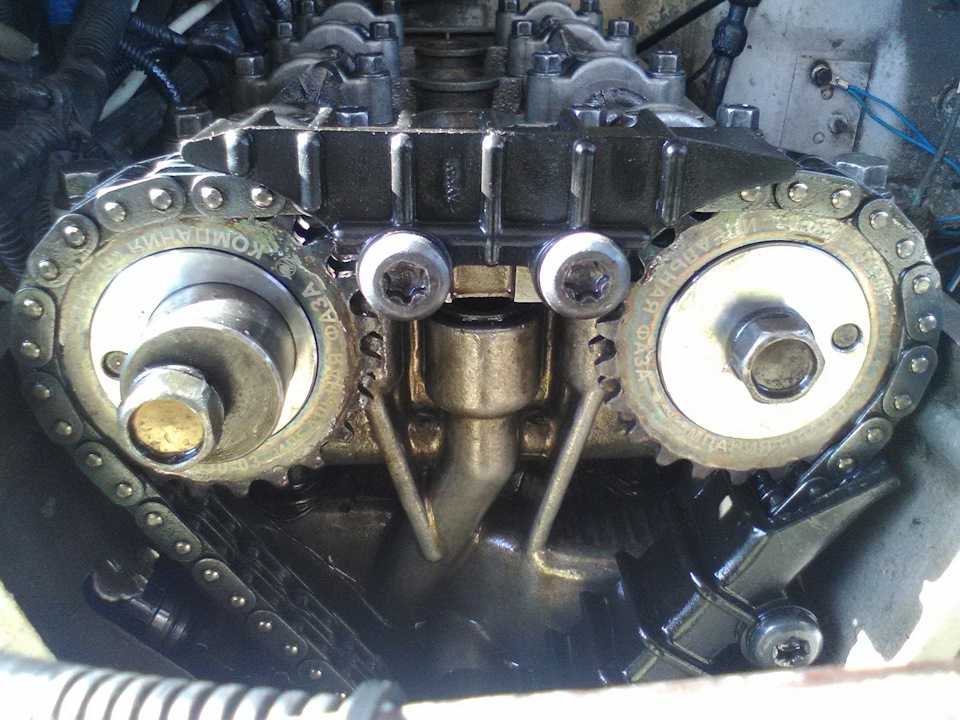

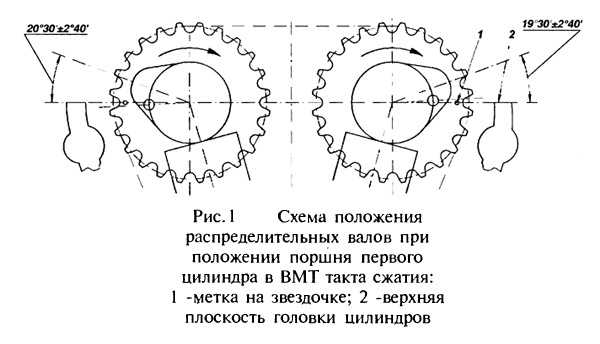

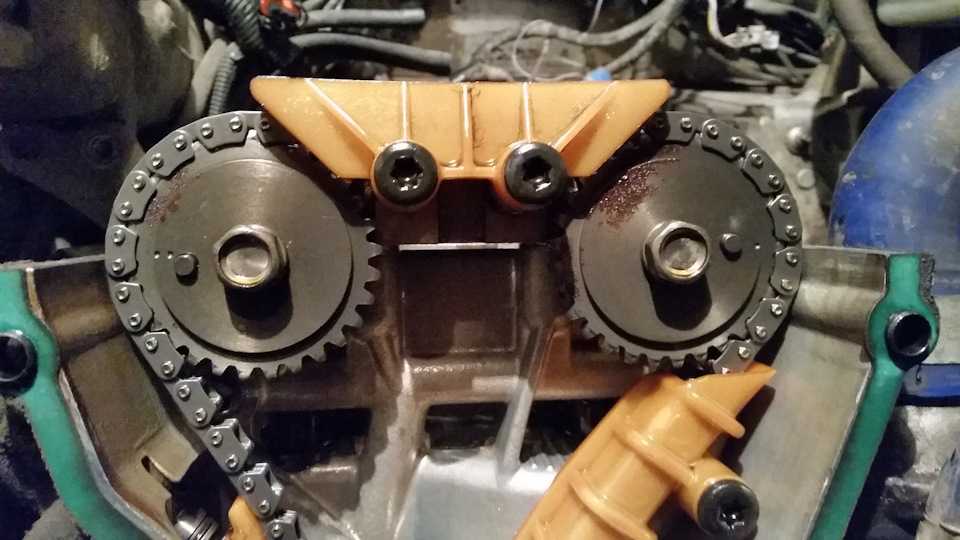

. метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в в.м.т. не поворачивать распределительные валы, коленчатый вал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распределительных валов не совпадают, значит, нарушена установка фаз газораспределения (поршень первого цилиндра не установлен в ВМТ).

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

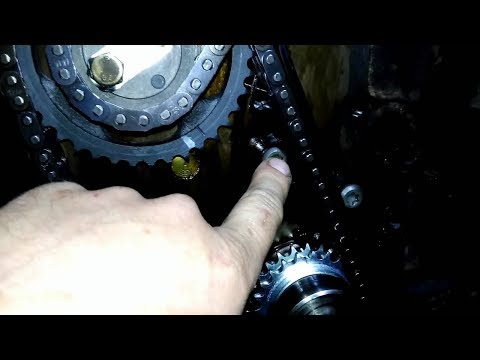

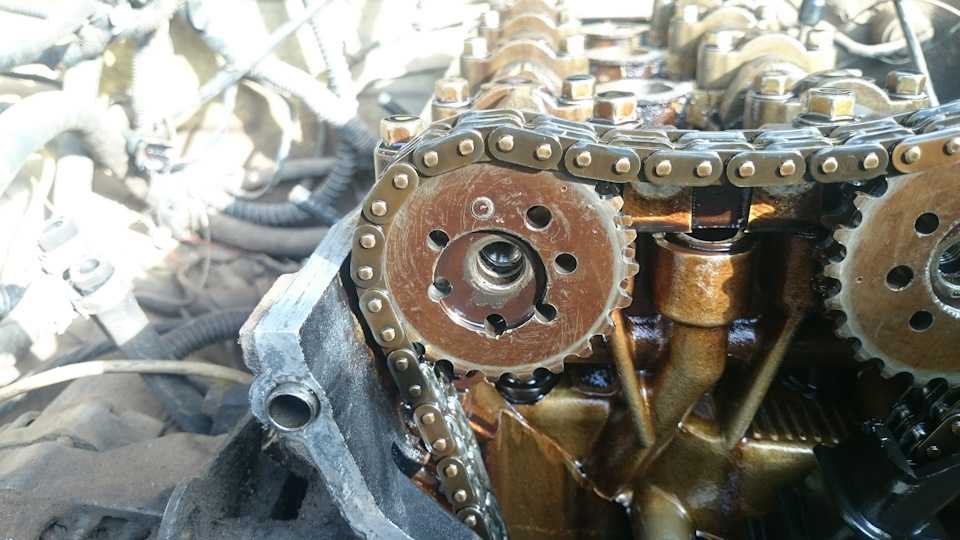

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестигранники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.

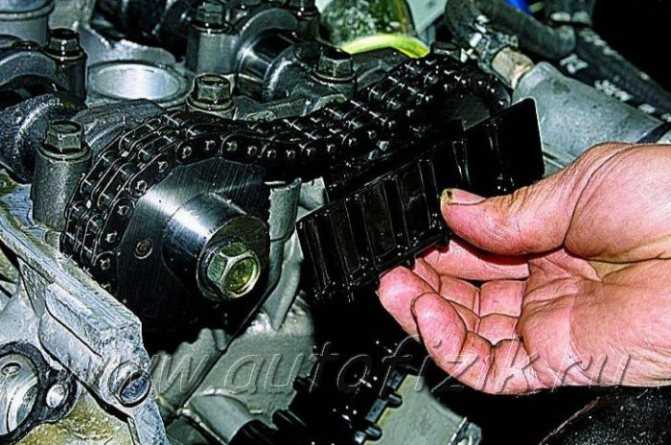

5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

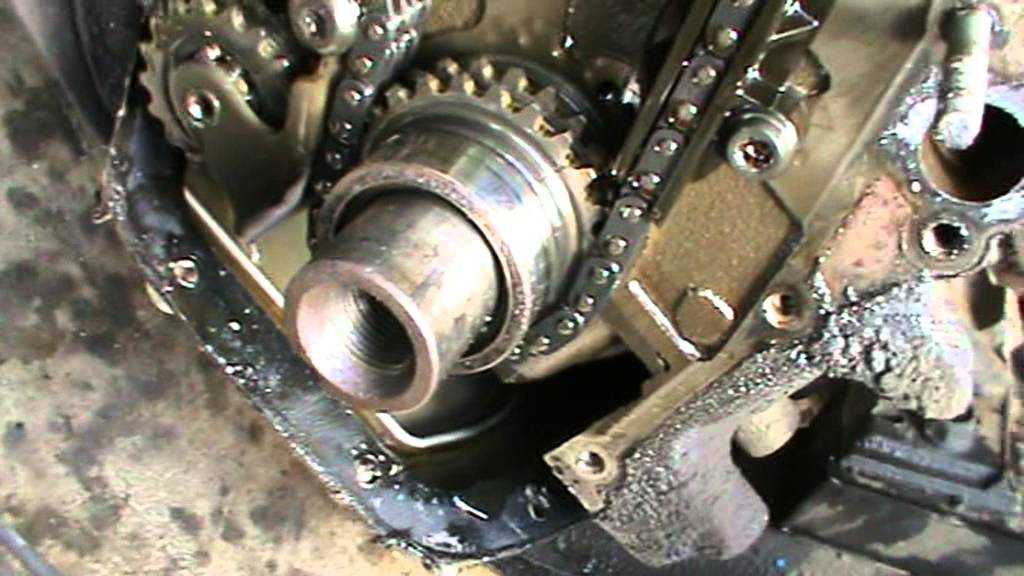

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.

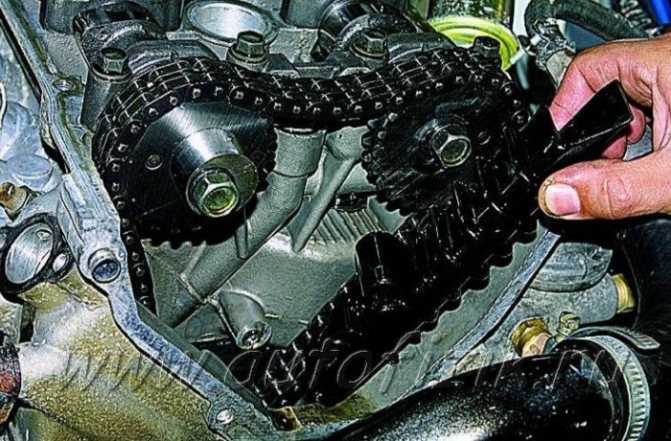

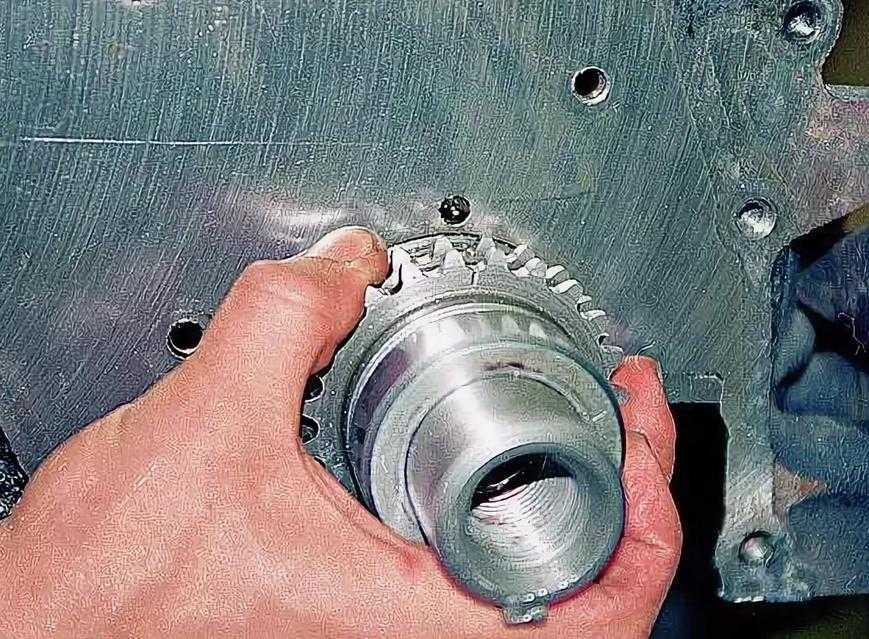

5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки ГРМ и затяжка

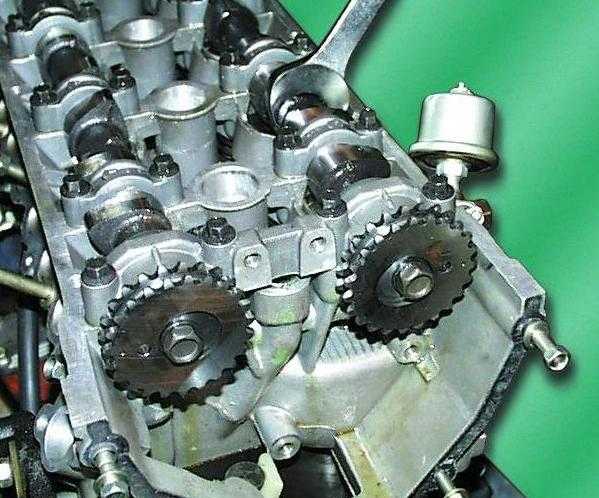

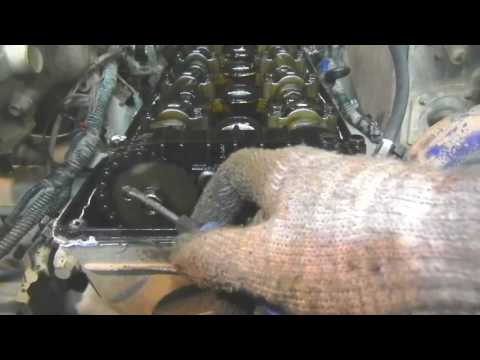

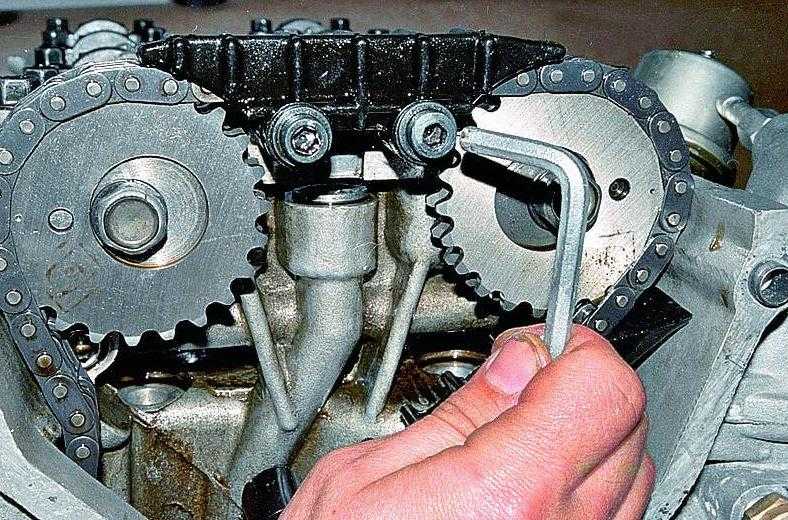

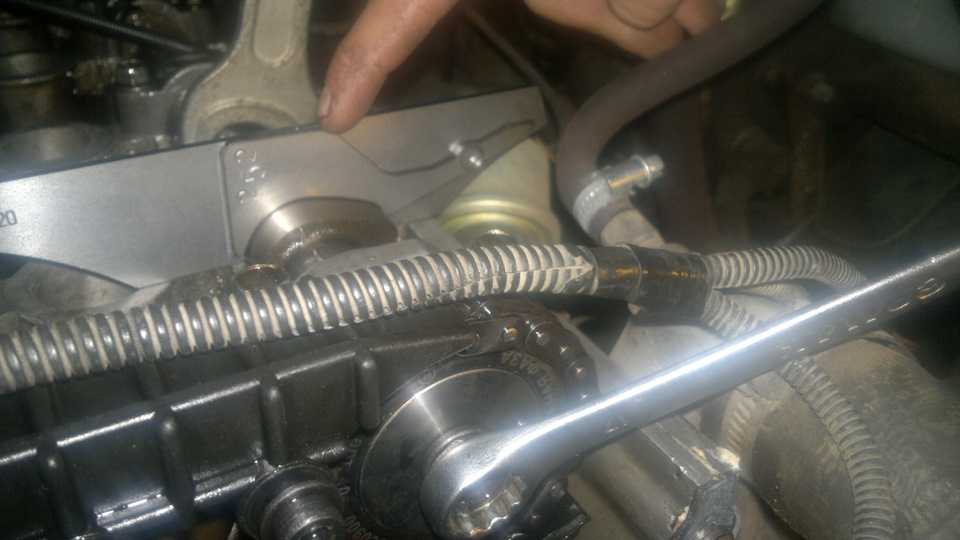

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105. .129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Доброго всем времени суток, возможно я плохо искал, но деваться некуда делаю сам первый раз помощников найти не получается.
Вопрос банальный: какова технология выставления грм на 406?
Банально понятно что нужно сначала выставить вмт (я делал по метки на демпфере) затем выставить правую звезду и нисходящую ветку в натяг, но у меня получается ахинея: либо звезда не налезает на посадочное место, либо метки оказываются не на месте. ))

Смотрите также

Метки: самостоятельный ремонт

Комментарии 75

доверни распредвал ключом и не парся, это нормальное явление.у меня тоже самое.там на пол зуба расхождение.не критично.

лудше выставляй по зубьям на шкиве, у меня демфер на градусов 20 сдвинут относительно самого шкива, долго мучился с ним, зуб точно не помня какой что-то около 20, и пробуй прокручивать ещё на 360 коленвал если метки мимо, точно не помню влияет это или нет но возможно

Проще щуп в первый цилиндр кинуть, а коленвал да надо вращать уже объяснили почему ))

Ну примерно как по ссылкам я и делал, только с вмт был косяк и из-за этого такая петрушка)) уже объяснили, еще раз спасибо)

Та не за что. Вот вообще практически все по 406 движку, forum.allgaz.ru/forumdisplay.php?f=69

К аллгазу последние время доверяя нет от слова совсем )) Помнится что на вопрос о том куда может сбегать тосол меня упорно посылали искать патрубки текущие. Ну и плюс эти инструкции все же для идеального случая, а если чуть в сторону то ломай голову — сам себе злобное буратино

демпферы смещаются у них, совмести двадцатый зуб гребенки с датчиком коленвала,

Проще кинуть щуп в цилиндр, у меня там все кхм… запачкано ))

Вот инструкция. www.drive2.ru/b/2448223/
Будет полезно почитать.

Спасибо, только она под разрезные звезды ))

Я этот комплект, по этой инструкции ставил. И звёзды там из цельного куска металла.

Сейчас посмотрю повнимательней)

1- выкручиваешь свечу на 1 цилиндре
2-вывешиваешь заднее колесо(что бы легче прокручивать будет)
3-выставляешь поршень в верхнюю мертвую точку, кидаешь отвертку в цилиндр и делаешь на ней засечку(чтобы не ебаться), кстати метку на шкиву не смотри она может не совпасть(дефпфер проскакивает со временем и метка может уйти)
4-выставляешь нижнюю цепь по метки
5-поставь 2 звезды на распредвал и смотри чтобы метки не вовнутрь были, а по краям
6-снимаешь звезды, ставишь верхнюю цепь…правая сторона должна быдь натянутой…если не хватает чуток поставить звезду на место, берешь ключ вроде на 30(не помню)и второй рукой помогаешь, также проделываешь и со 2 звездой…
7 -зафиксируй обязательно все цепи, чтобы не раслабились, иначе заебешься(я проволкой делал, прямо крючок в звезду вставлял, потом просто вытянул
8-как поставишь правую звезду, можешь ставить нижнюю крышку и разрядить гидронатяжитель
В приципе все, купи пиво себе и раслабся, так как тебе в скором времени придется туда еще лезть…в этой1 машине кроме грм нечему ломаться…и 15 тыс за ремкомплект я на верю…везде он стоит 3-5000

Можно и без заднего колеса один фиг усилия примерно одинаковые, 15 000 не ремкомплект, а работа по замене, идеальная фаза так то около 5000 стоит )
Зачем нижнюю только еще трогать?) Со всем остальным согласен, спасибо.

а за тем, сто нижний гидронатяжитель мог ослабнуть и проскочить цепь, запомни если ты не поставил метку в низу не заведешь, так что посмотри лучше

0_____о нижний гидронатяжитель даже на газелях по 150 000 — 200 000 тысяч ходит в отличии от верхнего )

ЗМЗ-406, метки ГРМ — инструкция по установке

Метки цепи ГРМ 406 двигателя

Новички автовладельцы спросят, а зачем выставлять риски газораспределительного механизма на 406 двигателе. Метки – это заводские насечки на распределительных валах, коленвалах и корпусе силового агрегата. Они нужны для того, чтобы впускные и выпускные клапаны открывались и закрывались в одинаковом ритме, не сбиваясь.

Внимание! Перебирают распределительные валы на снятом силовом агрегате. Но, если нет возможности снять двигатель, то опытные механики делают эту процедуру на установленном в автомобиле моторе.

Выставляют метки ГРМ по двум причинам:

• когда устанавливают новый ГРМ в силовом агрегате транспортного средства. Тут необходимо будет выставить распределительные валы в нужном направлении. Иначе мотор работать не будет;
• когда проводят ремонт ГРМ или частичном меняют его детали. Например, цепь, звездочки и тому подобное.

Опытные механики говорят, что есть третья причина, по которой нужно выставлять метки ГРМ. Дело в том, что при работе силового агрегата валы и другие детали могут незначительно смещаться. Но эти смещения сильно влияют на распределение фаз.

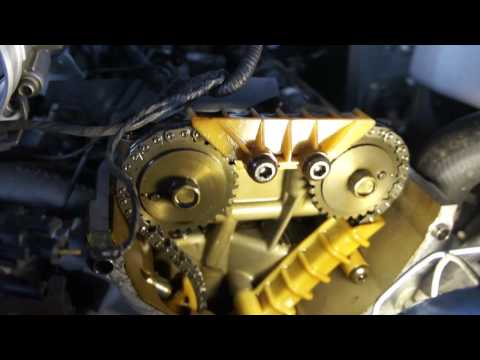

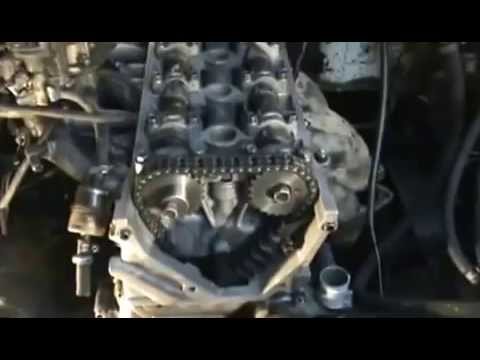

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

VESKO-TRANS.RU

Содержание

ЗМЗ-406, отметки времени. примечание по установке

Чтобы двигатель нормально работал в автомобиле «Волга» или «Газель», необходимо правильно установить временные метки на ZMZ-406. На автомобилях цепь или ремень могут использоваться в качестве привода. У каждого типа есть много преимуществ и недостатков, некоторые говорят, что цепь не способна сломаться. Надо быть грустным. способным и к тому же! Кроме того, смазка необходима для ее нормальной работы, поэтому при смене цепи

вам действительно нужно разобрать половину двигателя и даже слить масло.

Особенности дизайна

Перед созданием отметки времени на ZMZ-406 необходимо учитывать особенности этого двигателя.

Существует четыре фазы, в которых работает газораспределительная система:

1. Введение консистенции топлива в камеру сгорания.
2. Курс сжатия
3. Ход поршня. перемещается от верхней мертвой точки к нижней.
4. Выхлопной газ.

Привод должен использоваться для обеспечения максимальной эффективности и предотвращения повреждения клапана. Двигатели ЗМЗ-406 и т.п. используют железную цепь.

Но, конечно, распределительные валы и коленчатые валы установлены в соответствии с метками. это гарантирует, что все устройства синхронизированы. Механизм газораспределения позволяет своевременно открывать и закрывать отверстия клапанов, подавая топливную смесь в атмосферу и выделяя продукты сгорания.

Где цепь?

На двигателях ЗМЗ-406 маркировка цепи привода ГРМ расположена на коленвале и распредвалах. Вращение от шкива коленчатого вала передается на распределительные валы. Конструкция привода имеет специальный конструкционный демпфер, с его помощью регулируется натяжение цепи. Если этот демпфер выходит из строя, напряжение изменяется, и это может привести к скачку цепи к одному или нескольким зубцам.

В результате двигатель не работает, а фазы смещены. Носить устройства со всем этим гораздо быстрее. Цепь привода ГРМ приводится в движение гидравлическим насосом, гидравлическим насосом (если имеется) и промежуточным валом зажигания. Работа нескольких систем зависит от состояния схемы привода.

Признаки поломки газораспределительного механизма

Основными особенностями дефектов механизма газораспределения являются:

• значительное падение мощности двигателя;
• появление брызг во впускном и выпускном коллекторах;
• уменьшение компрессии в цилиндрах (нормальное значение выше 10 кг / кв. см).

Если цепь неисправна, она начнет издавать соответствующий шум. Весь процесс установки ремня ГРМ ZMZ 406 начинается с установки нижнего ремня ГРМ. Причиной неисправности может быть слабая посадка клапанных пластин на седла. При этом провоцируется образование сажи, пружины ломаются. Если вы вовремя сделаете смену цепи, вы действительно сможете избежать всех этих проблем.

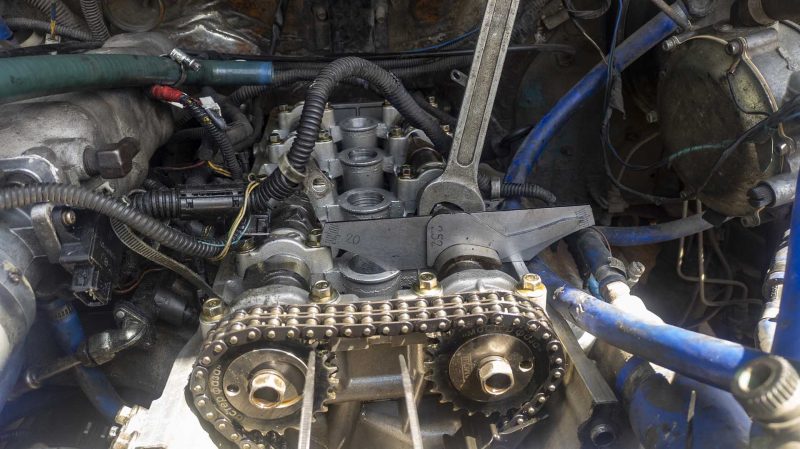

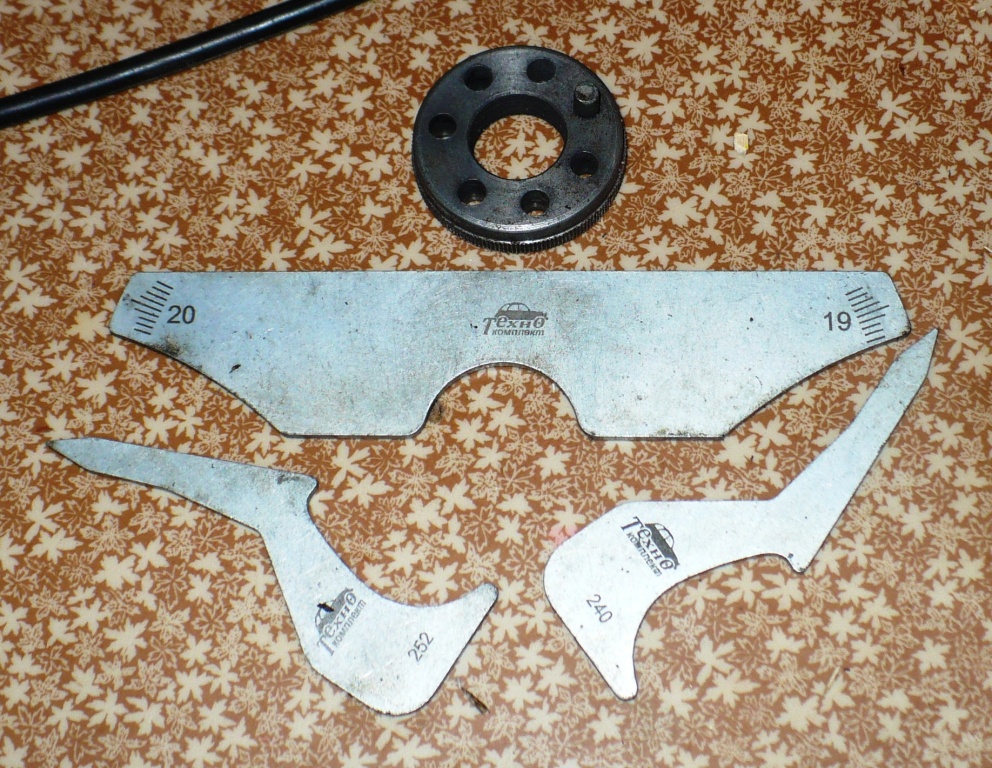

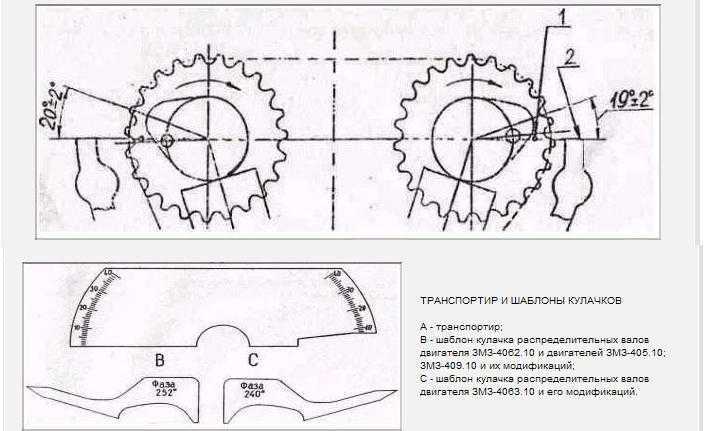

транспортир распредвалов

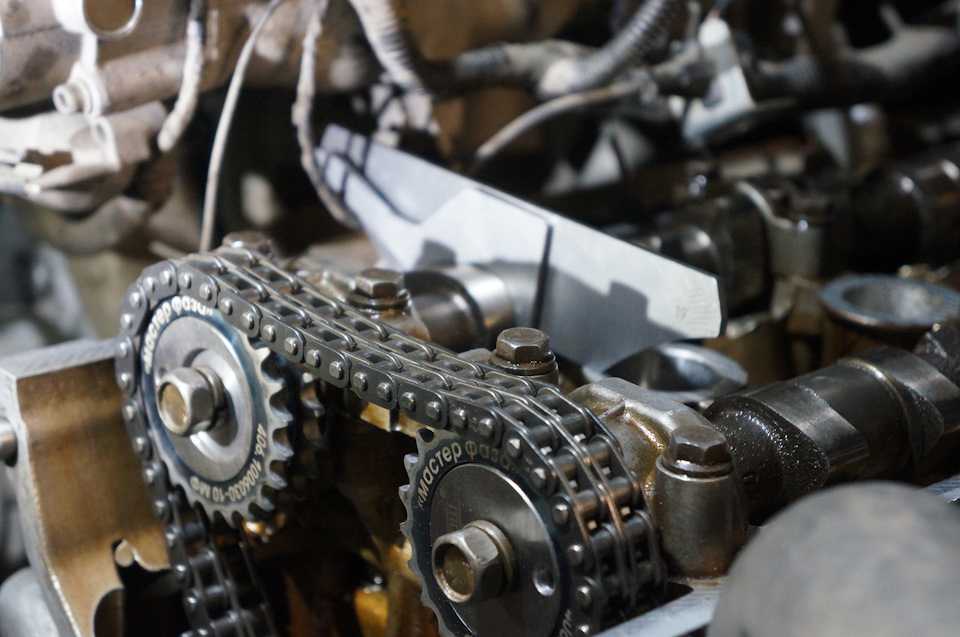

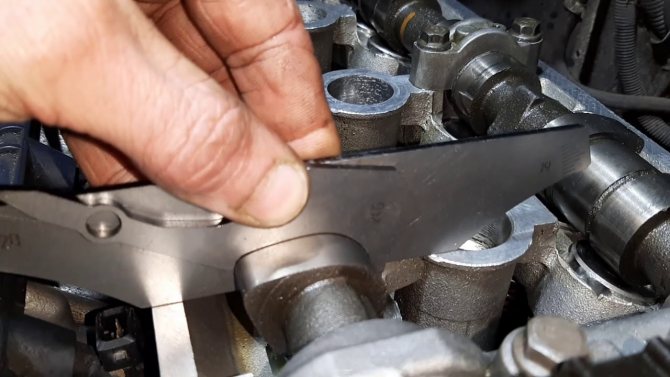

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестигранники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

Цепь ГРМ на ЗМЗ 406

Двигатели ЗМЗ 406 используются на многих моделях автотранспорта марки «ГАЗ». В частности, двигатель этого типа стоит на модели ГАЗ 31105.

Блок ГРМ двигателя этой серии оснащается двухрядными цепями обеспечивающими передачу крутящего момента. Конструкция предусматривает эксплуатацию двух цепей для передачи нагрузки. Одна цепь состоит из 90 звеньев, вторая из 70 звеньев.

При замене цепей ГРМ рекомендуется производить полную замену всего комплекта механизма распределения и передачи крутящего момента. В частности, необходимо обязательно осмотреть зубья шестерней и произвести замену в случае их стачивания или иного износа.

Ресурс износа цепи зависит от манеры вождения, но в соответствии с рекомендациями производителя, выполнять замену необходимо при пробеге свыше 100 тыс. км. Или раньше, если возникли подозрения в том, что из-за неполадок ГРМ снижен ресурс двигателя.

Не стоит забывать, что в конструкции используются двухрядные цепи, отличающиеся повышенным ресурсом и сроком службы. Это значит, что замена цепи будет производиться достаточно нечасто и проблем с этим узлом возникать не должно.

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Что делать сорвало резьбу под болтом подушки?

Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.

Фото. Углубляем отверстие под болт.

В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Метки грм змз 406

Привет! Сегодня поговорим на тему как выставлять метки на двигателе змз 406 и модификациях. В каких случаях нужны метки? На двигателе семейства змз установлены гидрокомпенсаторы и катушки зажигания, значит настройку клапанов и зажигания производить не нужно и в этом случае метки грм змз нам не нужны, остается только одно, это система грм и в этом случае мы меняем весь комплект, либо только звезды распредвала, рекомендую установить разрезные звезды, удобнее и легче выставлять фазы. Способов выставления метки достаточно большое, тут нужно для начала разобраться в каком состоянии у вас двигатель и шкив коленвала. Начнем о каждом способе по порядку, так будет удобнее проверить эти способы и не замешать всё в кашу.

Если меняем только звезды распредвала соответственно низ мы не разбираем и нижнюю метку коленвала выставляем по шкиву, на передней крышке имеется буртик, а на шкиве есть риска. Совмещаем как на фото.

Этот способ подходит только в том случае если у вас нормальный шкив и демпфер еще не провернуло. Как проверить что демпфер не провернут и мы совмещаем метки правильно? Отчитываем 15 зубьев и совмещаем метку на передней крышке промеж 15 и 16 зуба. Смотрите на фото:

И так в низу метку мы совместили и теперь переходим к верхней части, установка меток грм змз на звездочках распредвала. Как мы знаем звезды бывают просты и разрезные.

Установка меток на простых звездах распредвала: На практике в 95% случаях приходилось сверлить звездочки по кондуктору и правильно выставлять метки так что бы метка ( маленькая тычка ) на звездочке совпала с головкой цилиндров. Смотрите на фото:

Задача облегчается когда у вас разрезные звезды и теперь не нужно совмещать метки и сверлить, а надо лишь правильно выставить распредвал. Если мы стоим лицом к двигателю то на правом распредвале нужно выставить 19 градусов, а на левом 20 градусов. Смотрите на фото:

После выставления градусов распредвала, затягиваем и ставим натяжитель цепи, прокручиваем двигатель и проверяем метки еще раз, если все совпадает, смело собираем двигатель и наслаждаемся ездой.

Когда меняем комплект грм целиком то обратите внимание на нижнюю звездочку, на ней установлена метка( риска) при установке совместите эту риску с меткой на двигателе. Смотрите на фото:

Промежуточная звезда так же выставляется по метке, но как показывает практика, роли никакой она не играет и зачем она там нужна не понятно. Самое главное совместить нижнюю и верхние метки.

У нас есть качественные разрезные звезды распредвала и комплекты грм

Мы всегда готовы проконсультировать и помочь, телефон для связи: 8-963-054-52-27

ГРМ ЗМЗ на Уаз 409 (Особенности и выбор цепи)

ГРМ ЗМЗ 406 с башмаками или звездами Какой выбрать?

Греется Газель двигатель ЗМЗ ( причины и решение)

Всё про Гидрокомпенсаторы ЗМЗ для двигателя 405, 406, 409

Расход масла ЗМЗ 406, 405, 409 (причины и решение проблемы)

Распределительный вал змз 409, 406, 405 ( Газель и Уаз)

Разрезные звезды ГРМ для 405, 406, 409 ( преимущество)

Метки ГРМ ЗМЗ 406 двигатель: выставляем на инжектор, карбюратор

Правильно выставленные метки сохраняют здоровье двигателю ГРМ ЗМЗ 406 на долгие годы. Опытные механики знают, что после того, как будет заменена цепь по степени важности выставление меток стоит на первом месте при сборке силового агрегата. Поэтому к этой процедуре относятся с внимательностью.

А наши автовладельцы научились ремонтировать отечественные двигатели «на коленке» в гаражных условиях. И многие не обладают той сноровкой и опытом, который есть у механиков на СТО. Поэтому сегодня я расскажу вам о том, как правильно выставить метки на ГРМ ЗМЗ 406.

Содержание

1. Метки цепи ГРМ 406 двигателя
2. Замена цепи ГРМ газель 406 двигатель
3. Почему цепь ГРМ выходит из строя
4. Как определить необходимость замены цепи
5. Как происходит замена ГРМ
6. Как выставить метки ГРМ 406
7. Где расположена цепь
8. Признаки поломки газораспределительного механизма
9. Установка распредвалов по меткам
10. Идеальная фаза
11. Метки ГРМ и затяжка
12. Заключение

Метки цепи ГРМ 406 двигателя

Новички автовладельцы спросят, а зачем выставлять риски газораспределительного механизма на 406 двигателе. Метки – это заводские насечки на распределительных валах, коленвалах и корпусе силового агрегата. Они нужны для того, чтобы впускные и выпускные клапаны открывались и закрывались в одинаковом ритме, не сбиваясь.

Внимание! Перебирают распределительные валы на снятом силовом агрегате. Но, если нет возможности снять двигатель, то опытные механики делают эту процедуру на установленном в автомобиле моторе.

Выставляют метки ГРМ по двум причинам:

• когда устанавливают новый ГРМ в силовом агрегате транспортного средства. Тут необходимо будет выставить распределительные валы в нужном направлении. Иначе мотор работать не будет;
• когда проводят ремонт ГРМ или частичном меняют его детали. Например, цепь, звездочки и тому подобное.

Опытные механики говорят, что есть третья причина, по которой нужно выставлять метки ГРМ. Дело в том, что при работе силового агрегата валы и другие детали могут незначительно смещаться. Но эти смещения сильно влияют на распределение фаз.

Замена цепи ГРМ газель 406 двигатель

Давайте рассмотрим выставление меток в случае замены цепи ГРМ двигателя ЗМЗ 406. Это частая поломка, которая будет сопровождать автовладельцев машины с этим мотором. Если не будет рядом сервис-центров, то ему понадобится самому поменять цепь и выставить метки ГРМ.

Почему цепь ГРМ выходит из строя

Давайте рассмотрим, почему цепь нуждается в замене. Во-первых, это устройство со временем растягивается. Когда растяжение увеличивается больше, чем на два миллиметра, то цепь перестает выполнять возложенные на нее функции. В этом случае опытные механики меняют цепь.

Считается, что для двигателя ЗМЗ 406, оптимальным количеством километров, пройденных автомобилем, являются сто тысяч, после которых нужно заменить цепь. Вместе с цепью желательно заменить звездочки, распредвалы.

Кроме растяжения ремня, на этом связующем распредвалы элементе, могут появляться сколы и трещины. Это приводит к тому, что цепь может в любой момент порваться. Обрыв детали означает загиб клапанов. Это чревато серьезным капитальным ремонтом двигателя с большими затратами денежных средств.

Как определить необходимость замены цепи

Мотор шумит и слышны стуки на холостых оборотах – это первые признаки того, что с цепью что-то не так. Падают обороты мотора, силовой агрегат глохнет, когда стоит в пробке – это первые признаки того, что необходимо регулировать тепловые зазоры клапанов.

Следующий блок покажет, как происходит смена газораспределительного механизма. А затем я расскажу, как выставляют метки ГРМ опытные механики.

Как происходит замена ГРМ

Чтобы провести замену цепи ГРМ на движке, понадобятся следующие инструменты:

• набор ключей и головок;
• набор шестигранников;
• динамометрический ключ;
• герметик;
• смазывающее средство для мотора;
• обезжириватель.

Далее даны наглядные шаги примера, как меняют ремень опытные механики:

1. Очищают силовой агрегат от грязи.
2. Проверяют поднят ли первый цилиндр.
3. Отключают аккумуляторную батарею.
4. Снимают корпус радиатора, и сливают антифриз.
5. Демонтируют шкив коленчатого вала и помпу для охлаждения.
6. Снимают крышку ремня привода ГРМ.
7. Находят и выставляют метки.
8. Снимают цепь, предварительно ослабив шестеренки.
9. Затем достают новую и одевают ее на распредвалы.

Теперь более подробно о том, как выставляют метки ГРМ.

Как выставить метки ГРМ 406

Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.

Чтобы выставить метки ГРМ, делают следующее:

1. Отметку находят на шкиве коленчатого вала.
2. На корпусе силового агрегата также ищут метку.
3. Затем поворачивают поднятое колесо и совмещают обе риски.
4. Теперь демонтируют заглушку маховика и находят риску.
5. Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.

После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.

Где расположена цепь

В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются:

• понижение мощности силового агрегата;
• стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
• выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
• синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
• детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.

Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.

Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.

Установка распредвалов по меткам

О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.

Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.

Идеальная фаза

Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.

Метки ГРМ и затяжка

Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.

Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.

Заключение

Установку меток лучше делать опытным механикам. Тогда новички могут напортачить и ГРМ ЗМЗ 406 выйдет из строя, так и не пройдя положенный пробег. Поэтому так важно соблюдать ежегодное профилактическое обслуживание двигателя 406. Без него мотор, каким бы он хорошим не был, долго не протянет.

Установка зажигания змз 406 инжектор

Из этого видео ролика вы узнаете как правильно установить зажигание на 406 моторе автомобиля Газель. В некоторых случаях есть некоторые нюансы правильной установке меток ВМТ на механизме ГРМ.

В данном же случае рассматривается классическая установка зажигания в двигателе ЗМЗ 406 на Газели когда с цепями и распредвалами все в порядке.

Ищем сразу метку на коленвале (на видео отчетливо видно её местонахождения). Затем устанавливаем распредвалы по метка (маленькие дырочки в звездах валов должны установлены по краю головки блока).

В двигателе змз 406 система зажигания лишена традиционного трамблера. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем. Эдакий мини-компьютер, в простонародье именуемый блоком управления.

Информацию блок считывает с различных датчиков. И главные сигналы идут с датчиков положения коленчатого и распределительного валов.

То есть, установка зажигания змз 406 карбюратор ограничивается выставлением фаз газораспределительного механизма (ГРМ)

Как правильно выставить фазы газораспределения в двигателе змз 406

Система газораспределения в ДВС – это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя. Клапанами в змз 406 управляют два распредвала, а поршни жестко связаны с коленвалом. Чтобы не было сбоя в фазах ГРМ, коленвал и распредвалы нужно выставить «по меткам».

Для того, чтобы выставить валы по меткам, с двигателя нужно снять верхний гидронатяжитель цепи (в змз 406 их два – верхний и нижний) и переднюю крышку головки блока цилиндров. У Газели на 406 двигателе метки зажигания выставляются в следующем порядке:

1. Выставить метку на коленвале. Метка в виде риски нанесена на демпфере, закрепленном на шкиве вала. На блоке двигателя (точнее, это называется – нижняяя крышка ГРМ) тоже есть метка. Она находится выше и чуть левей от оси коленвала. Метки должны совпасть. Для этого на болт, которым крепится шкив к коленчатому валу, надевается торцовый ключ на 36 и вращается по часовой стрелке.
2. Выставить метки на распредвалах. Риски или точки нанесены на шестерни механизма газораспределения, закрепленные на распределительных валах. Метки должны «смотреть» в разные стороны и находиться четко на уровне верхнего края головки блока цилиндров. Правая ветвь цепи должна быть натянута, а левая – свободная.
3. Вставить на место гидронатяжитель, сверху – крышку и прижать ее двумя болтами. Левая ветвь цепи при этом должна натянуться. Потом поставить на место переднюю крышку головки (правильно – верхняя крышка ГРМ)

Если все сделано правильно, то можно считать, что зажигание выставлено. Остальную работу сделает электронный блок управления.

Причины, из-за которых валы не выставляются по меткам

Бывает так, что коленвал выставлен по метке, а распредвалы никак не хотят становиться как надо.

На это может быть несколько причин:

• Распредвалы работают не на 1-й, а на 4-й цилиндр. Решается просто – нужно сделать полный оборот коленвала, на 360°. После этого можно выставлять метки на распредвалах
• Цепь ГРМ растянулась. Решается проблема заменой цепи и шестерен, потому что у них наверняка тоже есть выработка.
• Провернулся демпфер на валу. К сожалению, и такое бывает. В этом случае приходится действовать по старинке: выкручивать свечу с первого блока цилиндров и выставлять поршень в крайнее верхнее положение. Это и будет соответствовать совпадению меток на коленвале.

В целом, выставление зажигания на змз 406 – не такая уж заумная процедура. Если один раз сделать самостоятельно, то в последующем эта работа будет казаться не сложнее, чем поменять масло в двигателе.

Процедура подмены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 ( видео)

Мечта наших отцов и дедов Волга. Не так давно нас посетил мой старенькый друг на собственной любимице ГАЗ 31105. Показавшейся сторонний шум со стороны привода ГРМ, также увеличенный расход и нехорошая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

1. Два натяжителя цепи.
2. Два гидронатяжителя цепи.
3. Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три успокоителя цепи.
5. Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
6. Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Читайте

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

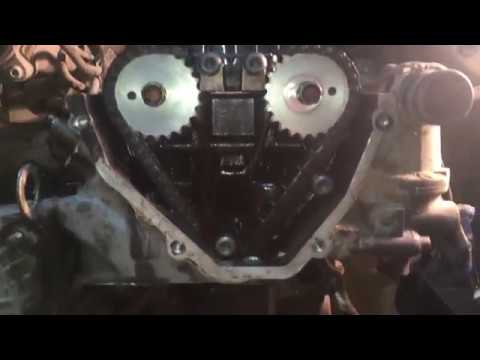

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Установка зажигания 406 двигателя автомобиля

Старина прям мастер)))))))))))

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Читайте

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки. Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

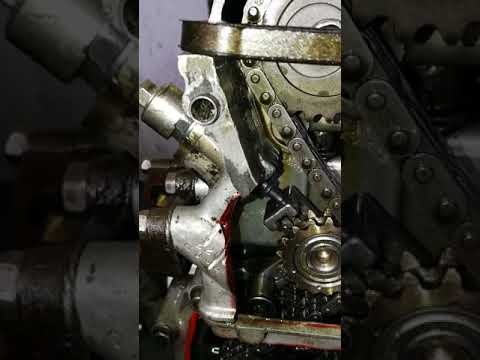

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео показано много интересных моментов.

Установка меток зажигания двс 406 инжектор. Микропроцессорное зажигание (мпсз) вместо трамблёра

Фазы ГРМ ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

в продаже существуют наборы для установки фаз ГРМ

с помошью шаблона насверливаем ещё 6 отверстий

у меня выпускной распред вал был собраный, — тоесть с напресованой звездой

откручиваем бугеля — (постели прижима) распред вала и поворачиваем кулачками первого цилиндра на выпускной коллектор, так что бы была натянута цепь от нижней звезды, прижимаем рв — закручивая бугеля, ставим планку транспортира на первом цилиндре — нужной частью указателя ловим 19 градусов, я новую цепь поставил 18 градусов, допустимый параметр 2 градуса, в мануале 19. .. если принципиально то можно перепресовать звезду во второе положении шпонки

на фото выставлено положение выпускного до прижима РВ:

аналогично повернув кулачёк первого цилиндра на впускной колектор и ловим 20градусов или относительно на один градус больше получившегося угла выпускного рв

я поставил 19 градусов, так как выпуск был 18

установленый впускной рв с разницей в один градус прижимаем бугелями и приложив пересверленую звезду поворащиваем так что б в натяге цепи одно из 7ми насверленых отверстий было соосно шпонке на рв, в крайнем случае (для гурманов) есть второй вариант отверстия на валу для шпонки, тоесть у вас будет 14 вариантов, только заранее не заколачивайте шпонку глубоко в рв, (что б не было мучительно больно…) а то вдруг не вытащите… далее ставите успокоители цепи, гидронатяжитель

получается такая картинка:

гидронатяжитель: откручиваете крышку гидронатяжителя и по центру крышки болт, вставляете новый или перезаряженый старый, прикручиваете крышку прижимая натяжитель и вставив отвёртку ударяете по натяжителю раскрывая его внутри. ..

бугеля: на бугелях написаны номера

впускной: 1-2-3-4, номер ставится на сторону впускного коллектора!

выпускной: 5-6-7-8, номер со стороны выпускного коллектора!

не путайте их местами, если оставляете старые, то ставьте так как они были!

если РВ новый, то обязательно промажте маслом бугеля и шейки рв

если передняя крышка новая , то давление в системе маслоснабжения будет НЕДОСТАТОЧНОЕ, для исправления — радиус постелей рв притирается шкуркой, до полноценного прижатия передней крышки!

так же читайте пользу на нашем сайте:

или тему на форуме:

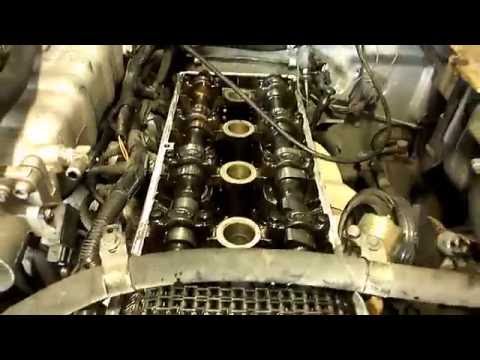

Процедура подмены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга. Не так давно нас посетил мой старенькый друг на собственной любимице ГАЗ 31105. Показавшейся сторонний шум со стороны привода ГРМ, также увеличенный расход и нехорошая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге. Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой. А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

1. Два натяжителя цепи.
2. Два гидронатяжителя цепи.
3. Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три успокоителя цепи.
5. Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
6. Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Читайте

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров .

Аналогично для распредвала выпускных клапанов.

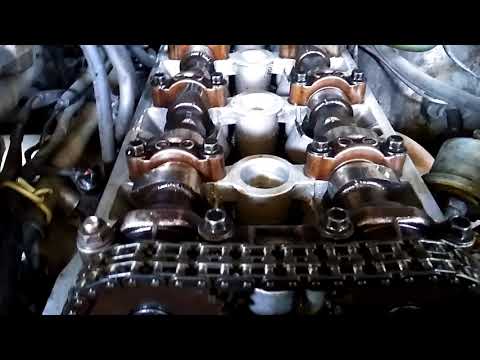

Установка зажигания 406 двигателя автомобиля

Старина прям мастер)))))))))))

ГАЗЕЛЬ — установка расспредвалов по меткам

Новый метод с доработкой Хочешь больше видео уроков?

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Читайте

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала . Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Что для иностранца смерть, то для Русского находка. В любом ремонте есть определенные стандарты которых многие придерживаются, но для тех кто многое делает своими руками эти стандарты не писаны. Все дело в дороговизне выполнения этих стандартов. Покажу как можно подогнать подушки распредвалов головки ЗМЗ 406 двигателя от другой головки. Хотя по правилам стандартов, нельзя ставить подушки распредвала с одной головки на другую, так как они будут либо зажимать распредвал либо в них будет болтаться распредвал. Этот способ можно применять к любой головки блока где есть подушки распредвала, например в движках ВАЗ.

Вот и мне пришлось немного выпендриваться подгоняя подушки 406 головки под другую головку 406 двигателя. Пригнал хозяин Газель и попросил заменить головку блока, на другую, что он купил на разборке за копейки но без подушек распредвала. Но для нас это не проблема, все можно подогнать только надо знать как это сделать. В родной головке 406 двигателя была микротрещина из-за которой шли газы в систему охлаждения.

Подгоняем подушки под распредвал

Прежде всего перед установкой головки на двигатель, надо проверить как сидят распредвалы в головке. Распредвал может подушка зажать, а может быть прослаблена что приведет к болтанки распредвала и стуку.

Уложите распредвалы как показано на фото ниже в головку, для удобства вращения распредвала и проверки на зажатость или прослабленость удобно крутить за болты крепления звездочек. Только обязательно распредвалы ставятся без стаканчиков (компенсаторов) клапанов. Наживите подушки распредвала, попробуйте прокрутить распредвал. Крутиться значит уже неплохо, затем поочередно закручивайте подушки, закрутили подушку, проверили на вращение.

Таким способом можно узнать какая подушка зажимает а какая нет, если подушка зажала распредвал, ослабьте ее проверьте остальные. После этой процедуры знаете какая подушка зажимает а какая нет. Остается зажимающею подушку распредвала преподнять, а прослабленную приспустить. Мне повезло, зажимала только одна подушка, самая первая и с одной стороны.

Фото. Укладываем распредвалы в головку

Для того чтобы отпустить зажатую подушку понадобиться обыкновенная бумага или токая жесть, с бумагой проблем меньше так как ее легко резать.

Фото. Прикрученные распредвалы к головке с вставленным ключом, для проверки на вращение.

Ослабляем зажимающею подушку подготавливаем подложку из бумаги, подкладываем под подушку. Затягиваем подушку и проверяем на зажатость, если распредвал стал вращаться значит все нормально, но если опять зажимает добавляйте еще один слой из бумаги. Так до тех пор пока распредвал не начнет вращаться.

Фото. Лист бумаги подготовленный для подкладывания под подушку.

После этой процедуры знаете что под эту подушку нужно три листа подложки из бумаги, их и подложите когда поставите головку на двигатель, лишнюю бумагу легко обрезать ножом.

Фото. Вставленный лист бумаги под подушку распредвала.

Так, хорошо с зажимающими подушками разобрались, теперь надо проверить на прослабленность. Здесь также поможет бумага но не толще листа тетради, вырежьте тонкую полоску как показано на фото ниже, ослабьте подушку подложите эту полоску, закрутите подушку. Если распредвал зажмет, отлично зазор что надо, если будет легко вращаться или бумага легко двигаться вперед назад, значит придется опускать подушку до нужного зазора.

Фото. Проверка на прослабленность распредвала при помощи полоски из бумаги.

Остается опустить подушку распредвла, это можно сделать при помощи точильного камня или расстеленной наждачной бумаги на ровной поверхности. На фото ниже показано как опустить подушку ниже. Круговыми движениями в разные стороны можно стачивать подушку о камень или наждачную бумагу, тем самым опуская ее. Потерли подушку проверили, и так до нужного зазора.

Фото. Опускаем подушку на точильном камне.

После установки головки на двигатель, обязательно на всякий случай проверьте распедвалы на вращение как показано на фото ниже. Также эту процедуру по подгонки распредвалов можно делать не снимая головки с двигателя, эта необходимость бывает если есть большая выработка в подушках распредвалов, рапредвалы болтаются и стучат. Здесь придется сажать подушки.

Фото. Поставленная головка 406 двигателя с ключом для проверки вращения рапредвала, подложенной подкладкой из бумаги под подушку.

После проверки лишнюю бумагу обрежьте ножом.

Как видите даже из таких нестыковок можно сделать хорошую головку, что распредвалы будут работать как новые тихо и приятно.

Как выставить метки ГРМ 406 двигателя

Метки ГРМ на 406 двигателе можно выставлять двумя способами, первый по заводской инструкции но по ней сложней и можно легко ошибиться. Так как метки на звездочках нужно расположить по внешнему радиусу звездочек.

Мой способ проще, показан на картинке ниже. Метки на звездочках расположите по внутреннему радиусу также противоположно друг другу. Когда метки находятся рядом четко видать точность их совпадения.

В этот момент по ходу вращения коленвала цепь должна быть натянута, проверить можно так, после установки цепи по меткам, проверните коленвал против часовой стрелки на десять градусов. Распредвалы также против часовой стрелки до натяжки цепи. Теперь верните коленвал на метку, проверти совпадение меток звездочек.

Картинка. Метки ГРМ 406 двигателя

Что делать сорвало резьбу под болтом подушки?

Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.

Фото. Углубляем отверстие под болт.

В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.

Фото. Метчик для нарезания резьбы в головке.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Автомобили марки «Газель» самый популярный и доступный в России грузовик, предназначенный для перевозки небольших грузов. Так как количество таких автомобилей становится все большим и большим, нам стоит рассмотреть некоторые нюансы различных систем «Газели», например микропроцессорной системы зажигания, которая устанавливается на 406 модификацию. В данном случае мы рассмотрим диагностику автомобиля, хозяин которого жалуется на рывки, хлопки и потерю мощности.

Проверке подвернутся система питания, двигатель и зажигание. С помощью газового анализатора был проверен карбюратор, но не в работе первой и второй камер, отсечке, холостом ходе, а также обогащении на холостом режиме неполадок не было обнаружено. Далее двигатель. Проверка компрессии не выявила нарушений, показатели 9,6 кг/см 2 для 406 двигателя совпали с нормой, однако небольшое отклонение на 10% было выявлено при повторной проверке, поэтому при очередной проверке подверглись фазы газораспределения. Оказалось, что хлопки и рывки были следствием того, что на два зуба перескочила верхняя цепь.

Система газораспределения.

В 406й модификации, двигатель выглядит следующим образом: на каждый из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правым распределительным валом (вид спереди) приводятся в действие выпускные, а левым — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся в движение от коленчатого вала двумя втулочными цепями.

Вид правильной сборки в ВМТ такта сжатия при положении поршня первого цилиндра привода распредвалов:

1. Выступ на крышке цепи (М1) должен совпадать с риской на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках распредвалов (10, 12) должны совпасть с верхней плоскостью головки цилиндров.

2. Установочная метка (М2) на блоке цилиндров должна соответствовать риске на звездочке промежуточного вала.

Центр двадцатого зуба синхронизационного диска (3) должен находиться при данном положении валов строго напротив центра сердечника датчика положения коленвала (4). Синхронизационный диск (1) — это зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены впадины в количестве 58 штук, две из которых отсутствуют для синхронизации. Две пропущенные впадины являются местом начала отсчета номеров зубов (15), причем нумерация идет в направлении обратного хода часовой стрелки. Однако регулировка системы газораспределения не привела к возврату былой мощности двигателя.

Теперь возьмемся за диагностику системы зажигания. Управление клапаном экономайзера принудительно холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ — 4063 и зажиганием обеспечивается микропроцессорной системой МИКАС 5.4. Данная система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать максимально оптимальный УОЗ, она состоит из проводов с соединителями, блока управления, комплекта исполнительных узлов и датчиков. Высокие удельные показания двигателя без опасения случаев калильного зажигания и детонации, обеспечены за счет эффективной идентификации блока управления детонационного сгорания каждого из цилиндров и датчика детонации. При повреждении датчиков, блоком мгновенно реализуется режим аварийного управления. Датчик положения коленвала — исключение, так как функционирование двигателя без него невозможно.

Электронный блок управления (ЭБУ) Микас 5.4

На моторном щите а/м установлен ДАД — датчик абсолютного воздушного давления на впускном трубопроводе (модель 0261230004 фирмы Бош), и соединен с задроссельным пространством во впускном трубопроводе двигателя. Количество воздуха, которое поступает в цилиндры двигателя, вычисляется блоком управления по измеренному значению. Этот датчик выглядит как электронное выносное интегральное устройство с рабочей камерой из кремния и специального порошка, которая имеет внутри образцовое давление. Проводимость чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры меняется в прямой зависимости от ее механического расположения. Питание датчика обеспечивается стабилизированным напряжением в 5 В, а выходное напряжение величиной 0,4….4,65 В и линейно зависит от измеряемого давления, составляющего от 0,2 до 1,05 атмосфер и подключается с помощью трехконтактной вилки к жгуту проводов. Изменение баланса тензомоста вызывается смещением мембраны (т.е. рабочей камеры), поскольку резисторы включаются по мостовой схеме. Электронная схема обработки сигнала, размещенная на одной плате с чувствительным элементом, связана с этими резисторами.

Датчик абсолютного давления (ДАД)

Чтобы определить температуру двигателя, автомобиль оснащается ДТохл (датчиком температуры охлаждающей жидкости) моделей 19.328, либо 40.5226, произведенными в России. Блок управляет клапаном экономайзера принудительно-холостого хода и также корректирует (УОЗ) в соответствии с измеренным температурным значением. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительно-холостого хода и датчика детонации. ДТохл, установленный на внешней оболочке термостата системы охлаждения при помощи двухконтактного соединителя подключен к жгуту.

Датчик температуры охлаждающей жидкости (ДTохл)

Напротив венца зубчатого диска шкива коленвала в приливе крышки цепи механизма распределения газа, установлен, индукционного типа датчик положения коленвала (ДПКВ) модели 23.3847 пр-ва России, либо модели 0261210113 немецкой фирмы Бош, который соединяется гибким кабелем с трехконтактной электровилкой. Данный датчик имеет вид катушки с магнитным сердечником, с сопротивлением обмотки равном от 880 до 900 Ом. Чтобы обеспечить оптимальную работу системы управления, необходим зазор между зубьями диска и датчиком размером от 0,5 до 1 миллиметра. Для того чтобы избежать повреждения кабеля датчика вращающимися деталями генератора или двигателя, он должен быть закреплен максимально надежно, поскольку неисправность работы ДПКВ приводит к остановке работы двигателя.

Принципы работы.

С помощью сигнала датчика положения коленвала блок управления осуществляет вычисление частоты вращения, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит за счет измерения абсолютного давления. Угол значения опережения зажигания, которые зависят от циклового наполнения и частоты вращения, и соответствующие частоте работы двигателя, хранятся в запоминающем устройстве блока. Данные угловые значения имеют дополнительную корректировку, зависящую от температуры охлаждающей жидкости. Обеспечение хороших тяговых свойств в данных условиях достигается увеличением угловых значений опережения зажигания в холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, например изменениями условий окружающей среды или применением низкооктанового топлива, блок управления скорректирует УОЗ. При повреждении датчиков абсолютного давления или температуры внешней среды блок управления активизирует аварийные программы и включает лампы диагностики. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты эксплуатации двигателя автомобиля с данными неисправностями. К тому же, кроме управления зажиганием в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, что при торможении а/м двигателем обеспечивает отключение топливной подачи. Значение вращений коленвала для отключения подачи топлива — 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Во-первых, необходимо проверить работу диагностической цепи и бортовую систему диагностики, поскольку при активации режима отображения хода должен выдаваться код неисправности 12. Для начала считывания кодов должны быть замкнуты десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера произвести замеры параметров датчиков двигателя для сравнения их с типовыми значениями, установленными для «среднего» двигателя.

При условии наличия у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может быть достаточно обычного осциллографа и мультиметра, но все же при наличии диагностического тестера будет возможным задать поправку УОЗ и проверить исполнительные устройства.

Проверка тестируемой «Газели» на абсолютное давление выдала значение в 50 мбар при норме в 400-480, а повышение оборотов не вызвало повышения давления и его показания практически не изменялись.

Измерив, все показания, и протестировав все, что могло привести к тем жалобам, предъявленным хозяином «Газели», была установлена причина «недомогания» автомобиля, которая оказалась довольно таки банальной — трубка, соединяющая датчик давления и впускной коллектор была загрязнена. Неисправность была устранена, и автомобиль вернулся к хозяину почти в том же состоянии, что и при сходе с конвейера.

Однако на диагностику автомобиля может уходить гораздо больше времени, иногда даже целый день, поскольку неисправности могут быть не только фиксированными, но и «плавающими».

В двигателе змз 406 система зажигания лишена традиционного трамблера. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.

В двигателе змз 406 система зажигания лишена традиционного трамблера. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем. Эдакий мини-компьютер, в простонародье именуемый блоком управления.

Информацию блок считывает с различных датчиков. И главные сигналы идут с датчиков положения коленчатого и распределительного валов.

То есть, установка зажигания змз 406 карбюратор ограничивается выставлением фаз газораспределительного механизма (ГРМ)

Система газораспределения в ДВС – это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя. Клапанами в змз 406 управляют два распредвала, а поршни жестко связаны с коленвалом. Чтобы не было сбоя в фазах ГРМ, коленвал и распредвалы нужно выставить «по меткам».

Для того, чтобы выставить валы по меткам, с двигателя нужно снять верхний гидронатяжитель цепи (в змз 406 их два – верхний и нижний) и переднюю крышку головки блока цилиндров. У Газели на 406 двигателе метки зажигания выставляются в следующем порядке:

1. Выставить метку на коленвале. Метка в виде риски нанесена на демпфере, закрепленном на шкиве вала. На блоке двигателя (точнее, это называется – нижняяя крышка ГРМ) тоже есть метка. Она находится выше и чуть левей от оси коленвала. Метки должны совпасть. Для этого на болт, которым крепится шкив к коленчатому валу, надевается торцовый ключ на 36 и вращается по часовой стрелке.
2. Выставить метки на распредвалах. Риски или точки нанесены на шестерни механизма газораспределения, закрепленные на распределительных валах. Метки должны «смотреть» в разные стороны и находиться четко на уровне верхнего края головки блока цилиндров. Правая ветвь цепи должна быть натянута, а левая – свободная.
3. Вставить на место гидронатяжитель, сверху – крышку и прижать ее двумя болтами. Левая ветвь цепи при этом должна натянуться. Потом поставить на место переднюю крышку головки (правильно – верхняя крышка ГРМ)

Бывает так, что коленвал выставлен по метке, а распредвалы никак не хотят становиться как надо.

На это может быть несколько причин:

• Распредвалы работают не на 1-й, а на 4-й цилиндр. Решается просто – нужно сделать полный оборот коленвала, на 360°. После этого можно выставлять метки на распредвалах
• Цепь ГРМ растянулась. Решается проблема заменой цепи и шестерен, потому что у них наверняка тоже есть выработка.
• Провернулся демпфер на валу. К сожалению, и такое бывает. В этом случае приходится действовать по старинке: выкручивать свечу с первого блока цилиндров и выставлять поршень в крайнее верхнее положение. Это и будет соответствовать совпадению меток на коленвале.

В целом, выставление зажигания на змз 406 – не такая уж заумная процедура. Если один раз сделать самостоятельно, то в последующем эта работа будет казаться не сложнее, чем поменять масло в двигателе.

ЗМЗ-406, метки ГРМ — инструкция по установке

Для того чтобы в нормальном режиме работал мотор на автомобиле Волга или Газель, необходимо правильно выставить на ЗМЗ-406 метки ГРМ. На автомобилях в качестве привода использоваться может цепь или ремень. Преимуществ и недостатков у каждого типа имеется много, некоторые утверждают, что цепь не способна порваться. Нужно огорчить – способна, да еще и как! Кроме того, для ее нормальной работы требуется наличие смазки, поэтому при замене цепи нужно действительно разобрать половину мотора и даже сливать масло.

Особенности конструкции

Прежде чем производить установку меток ГРМ на ЗМЗ-406, нужно рассмотреть особенности этого двигателя.

Всего существует четыре фазы, в которых функционирует система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня – перемещение из верхней мертвой точки вниз.
4. Выпуск отработанных газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов нужно использовать привод. На моторах ЗМЗ-406 и подобных применяется металлическая цепь.

Но обязательно распределительные и коленчатый валы устанавливаются по меткам – это обеспечивает синхронность работы всех механизмов. Газораспределительный механизм позволяет своевременно открывать и закрывать отверстия клапанами, подавая топливную смесь и выбрасывая в атмосферу продукты горения.

Где расположена цепь?

На моторах ЗМЗ-406 метки цепи ГРМ находятся на коленчатом и распределительных валах. Вращение от шкива коленчатого вала передается на распределительные. В конструкции привода имеется специальной конструкции успокоитель, с его помощью регулируется натяжение цепи. Если этот успокоитель выходит из строя, натяжение меняется, а это может привести к тому, что цепь перескакивает на один или несколько зубьев.

В результате этого нарушается работа мотора, фазы смещаются. Износ механизмов при этом происходит намного быстрее. Цепь газораспределительного механизма привод в движение жидкостную помпу, насос гидравлического усилителя (если таковой имеется), промежуточный вал зажигания. От состояния цепи привода зависит функционирования сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправностей в механизме газораспределения можно выделить:

• существенное падение мощности мотора;
• появление хлопков в коллекторах впуска и выпуска;
• снижение компрессии в цилиндрах (нормальное значение – выше 10 кг/кв. см.).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломок может являться неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если своевременно осуществить замену цепи, то всех этих неприятностей можно избежать.

Характерные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.

При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания – не реже чем раз в 80 тыс. км. пробега.

Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.

Инструменты для замены цепи ГРМ

Прежде чем установить на двигателе ЗМЗ-406 метки ГРМ, нужно подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестигранники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя лапами.

Обязательно все резьбовые соединения, которые покрылись пылью, ржавчиной, грязью, необходимо обработать проникающей смазкой – это позволит намного быстрее произвести разборку узлов.

Слив антифриза из системы

Сначала приготовьте емкости, в которые нужно будет слить жидкости. Первым делом опустошаете систему охлаждения – антифриза должно быть довольно много, примерно 10 литров. Чтобы слить антифриз, нужно выкрутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только выкрутите пробку, напор будет очень сильный, по мере снижения уровня он будет уменьшаться. Желательно применять широкую емкость, чтобы не потерять жидкость. Чтобы антифриз сливался быстрее, нужно выкрутить на расширительном бачке пробку, повысив в системе давление.

Начальный этап разборки

Далее нужно выполнить еще несколько манипуляций, они могут оказаться довольно сложными. Но перед тем как выставить метки ГРМ на ЗМЗ-406, необходимо эти действия выполнять:

1. Снимите передний фартук и решетку радиатора. В том случае, если работы осуществляются на Газель-Бизнес, необходимо выкрутить крепежи по бокам и в центре.
2. Демонтируйте все патрубки, ослабив хомуты крепления.
3. Если имеется гидравлический усилитель руля, снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостного насоса. Прежде чем это делать, нужно ослабить его натяжение.
5. Снимите крышку клапанов, выкрутив все болты крепления. Обязательно их сложите отдельно, чтобы при сборке не потерять. Крышку обязательно держите в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Выкручиваете крепления муфты привода крыльчатки вентилятора.
7. Снимаете крыльчатку и муфту.
8. Снимаете жидкостный насос.
9. Отключаете и демонтируете датчик на коленчатом валу.
10. Снимаете шкив коленчатого вала и поддон.

Подготовительные работы займут больше времени, нежели замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж цепи привода

Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:

1. Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента – верхний и нижний. Снимаются они одинаково.
2. Извлекаете корпус натяжителя.
3. Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
4. После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
7. Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
8. Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.

При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.

После снятия привода

После того, как сняли цепь и достали ее наружу, нужно вымыть ее. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если она растянута более чем на 1-2 см, лучше установить новую. Такого увеличения длины более чем достаточно для того, чтобы нарушить фазы газораспределения.

Также нужно обратить внимание на:

1. Состояние втулок – при наличии износа, трещин и задиров, необходимо провести замену.
2. Шестерни – если присутствуют механические повреждения, сколы, то тоже необходимо менять их.
3. Успокоители цепи – при малейших повреждениях установите новые элементы.
4. Звездочки натяжителей – необходимо, чтобы они беспрепятственно вращались, наличие сколов и повреждений недопустимо.

Если выполняется капитальный ремонт двигателя ЗМЗ-406, установка меток ГРМ обязательно должна производиться. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступать к сборке, нужно правильно выставить фазы. Чтобы это сделать, потребуется выполнить такие манипуляции:

1. Прокрутить коленчатый вал до тех пор, пока не окажется в верхнем положении первая насечка.
2. Убедитесь, что в первом цилиндре поршень находится в верхней мертвой точке.
3. Установите успокоитель, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни – коленчатого вала и ведомую.
6. Штифт шестерни коленчатого вала должен попасть в отверстие промежуточного вала.
7. Убедитесь, что метка на шестеренке совпадает с той, которая находится на блоке мотора. Та часть цепи, которая находится рядом с успокоителем, должна оказаться натянутой.
8. Теперь можно произвести затяжку болтов крепления шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно при проведении ремонта используйте динамометрический ключ. Предельное усилие затяжки болтов – 22/2,5 Н*м.

Обязательно загните стопорную пластину, чтобы исключить выкручивание болтов. Затем нужно нажать на рычаг гидравлического натяжителя и проверить совпадение меток на блоке ДВС и шестеренке. После этого нужно закрутить все болты крепления успокоителя и смазать верхнюю часть цепного привода.

Метки ГРМ и затяжка

Чтобы прокрутить распредвал, нужно использовать четырехгранный ключ. Вращая его по часовой стрелке, натягиваете цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного валов – нельзя, чтобы они вращались. Убедитесь в том, что метки на шкиве и головке блока совпадают. Затем выполните такие манипуляции:

1. Снимите шестерню с выпускного распределительного вала.
2. Наденьте на нее цепь.
3. Установите шестерню на место, аккуратно поворачивая распредвал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Вращайте распредвал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и жидкостный насос. Желательно сверху крышки нанести немного силиконового герметика.
7. Устанавливаете шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105. .129 Н*м. Чтобы облегчить затяжку, потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На нее также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производить с моментом 12 Н*м.
10. Подключите патрубок для отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены верно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, пропадут посторонние звуки при работе.

Регулировка зажигания ЗМЗ 406 инжектор. Микропроцессорное зажигание (МПСЗ) вместо распределителя. Система зажигания Газели

(голосов: 63, среднее: 4,29 из 5)

Мечта наших отцов и дедов — Волга. Недавно к нам приехал мой старый друг на своей любимой ГАЗ 31105. Посторонний шум от привода ГРМ, а также повышенный расход и плохая приемистость приговаривает газораспределительную цепь. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло моторное с фильтром и прокладкой поддона картера, лучше пробкой, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для промывки деталей. Чистый двигатель я видел только в новой Волге. Не зря говорят: «Если по Волге нефть не течет, значит ее нет». Еще набор ключей и торцевых усиленных на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как соблазн доверить это кому-то другому очень велик. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три направляющие цепи.
5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
6. Звездочки коленчатого и распределительного валов, ведущий и ведомый промежуточный вал с фиксирующей пластиной.

Он выглядит так.

А вот и пациент.

Под капотом действительно двигатель ЗМЗ-406.

Осмотр завершен, приступаем к силовым упражнениям

Сначала снимите защиту двигателя и брызговик. Слейте антифриз и масло из двигателя. Снимите верхний шланг радиатора.

Отсоедините все мешающие трубы.

Отложите жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов, удерживающих клапанную крышку и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на шкиве 10-го насоса.

Ослабляем болт на 13, натяжной ролик и открутив болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, шкив и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последнюю.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 для болта шкива поверните коленчатый вал по часовой стрелке, пока метки на распределительных валах не укажут на верхнюю мертвую точку.

Метка на впускном распределительном валу должна быть на верхней кромке головки блока цилиндров.

То же для распределительного вала выпускных клапанов.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки при помощи метровой трубы и головки на 36 откручиваем болт. Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабьте хомуты на трубках насоса.

Шестигранником на 6 отверните четыре винта с передней стороны насоса и ключом на 12 один с задней стороны и снимите насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держите ее, чтобы она не выскочила.

Снимаем кожух и сам гидронатяжитель.

То же самое дно.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним были спрятаны гайки масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и, помня добрые слова инженеров из Горькова, очистить прилегающие поверхности перед установкой новой прокладки.

Такая жуткая картина перед глазами.

Теперь снимите нижнюю крышку ГРМ.

Откручиваем шестигранником винты верхнего демпфера и снимаем его.

Аналогично со вторым. Он сойдет с цепи.

На распредвалах есть специальный квадрат под ключ на 30, для того, чтобы можно было удерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Ослабьте натяжитель цепи шестигранным ключом и снимите его. Так же и с днищем.

Загибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепочкой. После этого откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного смещено для наглядности.

Для этого лучше всего подойдет съемник с двумя захватами.

А вот и секрет, почему мы меняем комплект. Если посмотреть на звездочки, то сразу видно разницу, так старая цепь не подойдет под новые звездочки и наоборот.

Теперь, когда все, что нас беспокоило, разобрано, можно промыть все снятые детали и блок цилиндров, хотя бы спереди.

Стартовая сборка

Ставим новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижнюю заслонку, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, ставим метку. Загибаем края запорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Надеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смажьте все чистым маслом.

Устанавливаем натяжитель.

Звездочка выпускного распределительного вала так, чтобы правая ветвь была натянута и метка на звездочке находилась на уровне верхней кромки головки блока цилиндров. То же самое со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем пробку и резким нажатием на гидронатяжитель отверткой добиваемся его разрядки. Разрядившись, он вытолкнет отвертку, и потянет за цепь.

Ставим верхний демпфер и еще раз проверяем все метки.

Аккуратно ставим переднюю крышку, предварительно смазав прокладки и все прилегающие плоскости герметиками. Надеть чехол непросто, потому что нужно придерживать натяжитель и следить, чтобы метки не сбились. Проворачиваем коленвал на два оборота и, если клапана не встречаются с поршнями и все метки на месте, ставим все остальное в порядке, обратном снятию. Залейте масло, антифриз и запустите двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео показывая много интересных моментов. Удачи на дорогах. Ни гвоздя, ни палочки.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили марки Газель — самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки небольших грузов. Поскольку количество таких автомобилей становится все больше и больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию. В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но проблем в работе первой и второй камеры, отсечки, холостого хода, обогащения на холостом ходу не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см2 для 406 двигателя совпали с нормой, однако при второй проверке было выявлено незначительное отклонение в 10%, поэтому следующей проверке подверглись фазы газораспределения . Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зуба.

Система газораспределения.

В 406-й модификации двигатель выглядит так: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпуск, а левый распредвал — впуск. Гидравлические компенсаторы зазоров клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся от коленчатого вала двумя втулочными цепями.

Вид правильной сборки в ВМТ такта сжатия при положении поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с риской на звездочке коленчатого вала (2), горизонтальные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью цилиндра глава.

2. Установочная метка (М2) на блоке цилиндров должна совпадать с риской на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов строго напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Две недостающие полости являются отправной точкой для количества зубьев (15), при этом нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь займемся диагностикой системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ — 4063 и зажигание обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий работы и работы двигателя реализовать наиболее оптимальную УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных органов и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией блока управления детонацией каждого из цилиндров и датчика детонации. При повреждении датчиков установка немедленно реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него двигатель работать не может.

Электронный блок управления (ЭБУ) Микас 5.4

На моторный щит автомобиля устанавливается ДАД — датчик абсолютного давления воздуха на впускном трубопроводе (модель 0261230004 фирмы Bosch), и подключается к дроссельному пространству в впускной трубопровод двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронное дистанционное интегрированное устройство с рабочей камерой из кремния и специального порошка, который имеет образцовое давление внутри. Проводимость чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально ее механическому устройству. Датчик питается стабилизированным напряжением 5 В, а выходное напряжение составляет 0,4….4,65 В и линейно зависит от измеряемого давления, которое составляет от 0,2 до 1,05 атмосфер и подключается с помощью трехконтактного штекера к жгут проводов. Изменение баланса деформационного моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электронная схема обработки сигналов, расположенная на той же плате, что и чувствительный элемент.

Датчик абсолютного давления (МАР)

Для определения температуры двигателя на автомобиль устанавливается ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328 или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также корректирует (УОЗ) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на внешней оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма датчик положения коленчатого вала (ДПКВ) индукционного типа модель 23. 3847 пр-во Россия, или модель 0261210113 немецкой фирмы Bosch, который подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, сопротивление обмотки которого составляет от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления требуется зазор между зубьями диска и датчиком от 0,5 до 1 миллиметра. Во избежание повреждения троса датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает скорость, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит путем измерения абсолютного давления. В памяти блока сохраняются значения угла опережения зажигания, зависящие от цикловой начинки и оборотов и соответствующие оборотам двигателя. Эти значения углов имеют дополнительную поправку в зависимости от температуры теплоносителя. Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, такими как изменение условий окружающей среды или использование низкооктанового топлива, блок управления произведет коррекцию ЗПД. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями. Кроме того, кроме управления зажиганием, в функцию блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, который при торможении двигателем обеспечивает отключение подачи топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12. Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднестатистического» двигателя.

При условии наличия у мастера определенного опыта и точных параметров сигнала в вольтах для замеров может быть достаточно обычного осциллографа и мультиметра, но все же диагностическим тестером можно будет выставить поправку УОЗ и проверить исполнительные механизмы.

Двигатель ЗМЗ 406

Проверка абсолютного давления на испытуемой Газели дала значение 50 мбар при норме 400-480, а увеличение оборотов не вызывало повышения давления и его показания практически не менялись.

Фазы ГРМ ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

в продаже есть комплекты для установки фаз ГРМ

по шаблону просверлить еще 6 отверстий

мой выпускной распредвал был собран — то есть с запрессованной звездой

открутить бугель — (прижимные станины) распредвала и повернуть кулачки первого цилиндра на выпускной коллектор, так чтобы цепь была натянута от нижней звезды , нажимаем р — крутим коромысло, ставим транспортир на первый цилиндр — правой частью указателя ловим 19 градусов, у меня новая цепь поставила 18 градусов, допустимый параметр 2 градуса, в мануале 19…если важно, то можно нажать звездочку во втором положении клавиши

на фото показано положение выпускного отверстия перед хомутом РВ:

аналогично поворачиваем кулачок первого цилиндра к впускному коллектору и ловим на 20 градусов или относительно на один градус больше полученного угла выпуска

ставлю 19 градусов так как выпуск был 18

установленный впускной правый с разницей в один градус прижимаем коромыслами и, применяя пересверленную звезду, поворачиваем так, чтобы в натяжении цепи одно из 7 просверленных отверстий было соосно с ключом на рф, на крайний случай (для гурманов) есть второй вариант отверстия на валу под ключ, т. е. вам будет 14 вариантов, только не загоняйте ключ глубоко в ров заранее (чтоб не было мучительно больно…) а то вдруг не вытащишь…потом поставить успокоители цепи, гидронатяжитель

получается такая картина:

гидронатяжитель: откручиваем крышку гидронатяжителя и болт в центре крышки, вставляем новую или перезаряжаем старую, прикручиваем крышку прижимая натяжитель и вставляя отверткой ударить по натяжителю открывая его внутри…

бугель: номера написаны на бугелях

впуск: 1-2-3-4, номер нанесен сбоку впускного коллектора!

выход: 5-6-7-8, номер со стороны выпускного коллектора!

не путайте их местами, если оставить старые, то ставьте как были!

если РВ новый, то обязательно смазать бугель и шейку рб

если крышка передняя новая , то давление в системе маслоснабжения будет НЕДОСТАТОЧНЫМ, для исправления — радиус грядок рп затирается наждачной бумагой до полного прижатия передней крышки!

Также читайте пособие на нашем сайте:

или в ветке форума:

Карбюратор ЗМЗ 406 начал выпускаться с 1996 года и с тех пор успел зарекомендовать себя хорошей надежностью и простотой. По своей надежности он значительно превосходит устаревший бензиновый двигатель ЗМЗ 402, который после поломки заводится с трудом.

Двигатель ЗМЗ 406 серии

Общая характеристика

Двигатель ЗМЗ 406 карбюраторный, четырехцилиндровый, а также рядный с микропроцессорной системой зажигания. ЗМЗ 406, оснащенный карбюратором, имеет мощность 110 л.с. с., а с инжектором – 145 л. из. Кроме того, инжекторные модификации имеют разные экологические стандарты. Например, ЗМЗ 4062.10 — это класс 0, а ЗМЗ 40621.10 — Евро класс 2. В ЗМЗ 406 маслорадиатор считается дополнительной деталью, потому что 6-й двигатель не греется. В ЗМЗ 405 маслорадиатор не выполняет своих функций, и в жару двигатель перегревается и естественно не заводится.

С карбюратором ЗМЗ 406 не требует столько затрат при комплектации газовым оборудованием. Причем это преимущество распространяется на пропан и метан, но с повышением класса экологических норм стоимость газового оборудования также будет увеличиваться.

Стоимость бензинового карбюраторного ЗМЗ 406 напрямую зависит от условий и стиля вождения, а также времени года. Система зажигания карбюраторного ЗМЗ 406 считается достаточно надежной. Двигатель сможет развивать скорость до 500 тысяч километров при использовании качественного масла и бензина, а также аккуратном обращении с педалью.

Газель

Модель ЗМЗ 40524.10 всем известная газель карбюраторная. Марка автомобилей — «Газель» — один из самых популярных и доступных в России грузовых автомобилей, которые изначально предназначались для перевозки не очень больших грузов. Ввиду огромного количества таких машин, рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которая установлена ​​на 406 модели.

Если водитель утверждает, что его машина делает рывки, дергается и теряет мощность. В этом случае следует проверить систему питания, двигатель и систему зажигания. Газоанализатор проверял карбюратор не при работе 1-й и 2-й камеры, отсечки, обогащения а на холостом ходу и не находит нарушений. Далее проверьте двигатель. При проверке компрессии проблем не выявлено, но в следующий раз ненормальностей обнаружено не было. Был сделан вывод, что рывки и хлопки, которые не понравились водителю, происходили из-за перескакивания зубьев верхней цепи.

Карбюратор ЗМЗ 406 серии

Что делать при потере мощности газели?

С самого начала необходимо проверить, как функционирует диагностическая цепь и бортовая система диагностики, так как при активации режима путевого образа должен получиться код неисправности — 12. Для считывания кода 10-й и 12-й контакты диагностической колодки должны быть замкнуты. С помощью диагностического тостера измеряются параметры датчиков двигателя и затем они сравниваются с типовыми значениями средних двигателей. Наиболее частой причиной снижения мощности автомобиля является загрязнение трубки, соединяющей впускной коллектор и датчик давления.

Система зажигания Газель

Микропроцессорная система зажигания осуществляет воспламенение рабочей жидкости в цилиндрах и устанавливает требуемый угол опережения зажигания автомобиля для всех режимов работы двигателя. Система зажигания выполняет функцию регулирования работы экономайзера принудительного холостого хода. Благодаря системе зажигания работа двигателя становится более экономичной, контролируется соблюдение всех норм токсичности выхлопных газов, исключается детонация и повышается мощность автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания намного надежнее и долговечнее. Здесь могут изнашиваться только свечи зажигания.

Как работает режим диагностики?

При включении системы зажигания загорается контрольная лампа. В этот самый момент начинает работать диагностическая система. Если система исправна, то лампочка перестает светиться, а в противном случае продолжает гореть. То есть погасший сигнализатор свидетельствует об абсолютной исправности системы зажигания.

Карбюратор ЗМЗ 406 серии

Почему двигатель 406 иногда не заводится в мороз?

Наиболее частые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощная батарея, не позволяющая запустить двигатель;
• Неисправен стартер;
• Несоосность системы зажигания;
• Бензин низкого качества;
• Нарушение подачи бензина.

Как отрегулировать карбюратор?

• Отсоедините шнур привода воздушной заслонки;
• Снимите воздушный фильтр и крышку карбюратора;
• Проверить уровень поплавковой камеры, он должен быть ниже 3 сантиметров от краев;
• Снимите заглушку со штока поплавка;
• Проверить герметичность уплотнительного кольца клапана;
• Установить верхнюю часть карбюратора;
• Установить трос воздушной заслонки и воздушный фильтр;
• Вверните винт регулировки холостого хода до упора, отвернув его на пять оборотов. Проведите те же действия с винтом качества, но уже открутите его на три оборота;
• Пуск силового агрегата;
• Дать нагреться до 90⁰;
• Вращением рабочего регулировочного винта выбрать частоту вращения коленчатого вала, около 700 об/мин;
• Нажмите педаль акселератора и быстро отпустите. Если двигатель глохнет, увеличьте частоту;
• Обратитесь в автосалон и отрегулируйте CO и CH двигателя.

Не совсем

Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга. Не так давно к нам приезжал мой старый знакомый на своем любимце ГАЗ 31105. Появившийся посторонний шум от привода ГРМ, а также повышенный расход и плохая приемистость, приговаривает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло моторное с фильтром и прокладкой поддона картера, лучше пробкой, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для промывки деталей. Чистый двигатель я видел только в новой Волге. Не зря говорят: «Если по Волге нефть не течет, значит ее нет». Еще набор ключей и торцевых усиленных на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как соблазн доверить это кому-то другому очень велик. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три направляющие цепи.
5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
6. Звездочки коленчатого и распределительного валов, ведущие и ведомые промежуточные валы с фиксирующей пластиной.

Он выглядит так.

А вот и пациент.

Под капотом действительно двигатель ЗМЗ-406.

Осмотр завершен, приступаем к силовым упражнениям

Сначала снимите защиту двигателя и брызговик. Слейте антифриз и масло из двигателя. Снимите верхний шланг радиатора.

Отсоедините все мешающие трубы.

Отложите жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов, удерживающих клапанную крышку и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на шкиве 10-го насоса.

Ослабляем болт на 13, натяжной ролик и открутив болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, шкив и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последнюю.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Читать

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 для болта шкива поверните коленчатый вал по часовой стрелке, пока метки на распределительных валах не укажут на верхнюю мертвую точку.

Метка на впускном распредвале должна быть на уровне верхней кромки головки блока цилиндров .

То же для распределительного вала выпускных клапанов.

Установка зажигания 406 двигатель автомобиля

Старик настоящий мастер))))))))))))

ГАЗель — установка распредвалов по меткам

Новый метод с доработкой Хотите больше видео уроков?

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки при помощи метровой трубы и головки на 36 откручиваем болт. Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабьте хомуты на трубках насоса.

Шестигранником на 6 отверните четыре винта с передней стороны насоса и ключом на 12 один с задней стороны и снимите насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держите ее, чтобы она не выскочила.

Снимаем кожух и сам гидронатяжитель.

То же самое дно.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним были спрятаны гайки масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и, помня добрые слова инженеров из Горькова, очистить прилегающие поверхности перед установкой новой прокладки.

Такая жуткая картина перед глазами.

Теперь снимите нижнюю крышку ГРМ.

Открутите шестигранником винты верхнего демпфера и снимите его.

Аналогично со вторым. Он сойдет с цепи.

На распредвалах есть специальный квадрат под ключ на 30, для того, чтобы можно было удерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Читать

Ослабьте натяжитель цепи шестигранным ключом и снимите его. Так же и с днищем.

Загибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала . Снимаем ее вместе с цепочкой. Затем откручиваем шестигранником два болта нижнего демпфера и снимаем его.

В любом автомобиле система зажигания играет одну из главных функций. Именно благодаря его исправной работе обеспечивается правильная работа силового агрегата как при его пуске, так и при эксплуатации автомобиля. Какие свечи следует использовать в автомобилях Газель, по каким причинам может выйти из строя катушка зажигания ЗМЗ-406 и как самостоятельно установить зажигание? Ответы на эти и другие вопросы вы найдете ниже.

[ Скрыть ]

Свечи применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Прежде чем идти в магазин покупать свечи зажигания (СЗ) для инжекторных двигателей 405, 406 или 409, необходимо ознакомиться с сервисной книжкой на автомобиль. В мануале должны быть точно указаны модели СЗ, которые разрешены к эксплуатации в таких моторах. Производитель официально рекомендует использовать СЗ А14ДВР или их аналоги. Если вы решили отдать предпочтение аналогам, то учтите, что искра должна быть 0,7-0,85 мм.

Некоторые автолюбители, оставляя отзывы в Сети, рекомендуют использовать СЗ А17ДВРМ, но это не допускается по двум причинам:

• Прежде всего, эти продукты имеют разные параметры теплоотвода;
• кроме того у них зазор 1 мм, что не подходит для этих двигателей.

Найти устройства A14DVR сегодня не так просто, поэтому многим автолюбителям приходится искать аналоги.

Чтобы вы могли выбрать аналогичный товар, предлагаем более подробно ознакомиться с расшифровкой:

1. А — этот бук определяет диаметр, а также шаг резьбы D. В исходной СЗ М14 * Используется резьба 1,25.
2. 14 — значение калильного числа. Считается одним из основных параметров, определяющих особенности температурного режима продукта.
3. D — значение длины резьбы. В нашем случае СЗ оснащен резьбой 19 мм.
4. Б — определяет, насколько тепловой конус изолятора выступает в камеру сгорания самого мотора. За счет выступа конуса ускоряется нагрев изделия при запуске силового агрегата, а это, в свою очередь, обеспечивает его более высокую стойкость к образованию нагара.
5. Последний символ — Р — определяет наличие в конструкции СЗ встроенного резисторного элемента. Благодаря наличию резистора снижается уровень помех для радиоаппаратуры, а также модуля управления двигателем. В целом наличие или отсутствие этого элемента в конструкции СЗ не повлияет на функциональность и качество искрообразования при запуске ДВС.

Интервалы замены и признаки неисправности

В среднем срок службы современных СЗ составляет около 20 тысяч километров. Конечно, этот показатель зависит от многих условий. Прежде всего, это качество изготовленной детали, условия ее эксплуатации, а также качество используемого топлива. Последний пункт очень важен, так как использование некачественного топлива приведет к значительному сокращению ресурса СЗ.

По каким признакам можно определить неисправность свечей:

1. Если снять СЗ с посадочного места, то вы увидите его корпус. Наличие нагара и отложений на корпусе прибора, в частности, на электроде, может свидетельствовать о поломке изделия. Можно попробовать решить такую ​​неисправность чисткой, но это не всегда помогает.
2. Наличие следов масла на СЗ. Из-за воздействия масла изделие не может эффективно работать, поэтому возможны сбои в работе СЗ. Такие устройства необходимо очистить и высушить, но перед дальнейшим использованием необходимо определить причину попадания на них моторной жидкости.
3. Также следы топлива на приборах могут свидетельствовать о неисправности СЗ.
4. Еще одним признаком является то, что стартер приходится долго крутить, при этом двигатель может запуститься через длительный промежуток времени, а может и не запуститься вовсе. Эти же симптомы указывают на севший аккумулятор, сломанный трамблер или некорректно работающий бензонасос.
5. При прогреве двигателя появляются неприятные и нехарактерные для его работы звуки. Они также могут появляться на холостом ходу.
6. Значительно повышенный расход топлива при эксплуатации автомобиля.
7. Кроме того, увеличилось количество вредных веществ в выхлопных газах. На глаз, конечно, определить эту неисправность не получится; необходима более тщательная диагностика.
8. Значительно ослабла тяга автомобиля, снизилась его мощность, двигатель с трудом набирает обороты.

Проверка свечей своими руками

Согласно электрической схеме двигателей 405, 406 и 409 свечи зажигания служат для передачи искры от распределителя к цилиндрам двигателя. Если работа СЗ нарушена, это может сказаться на качестве работы мотора в целом.

Для проверки устройств нужен помощник:

1. От первого СЗ должен быть отключен.
2. С помощью ключа изделие откручивается от посадочного места.
3. Один конец прибора со стороны электрода должен быть подведен к двигателю или металлу на кузове автомобиля, расстояние между электродом и землей должно быть около 1-2 мм.
4. Затем помощник крутит стартер, пытаясь запустить двигатель. Если в момент прокрутки между электродом и корпусом проскочила искра, это говорит о том, что изделие исправно. Таким же образом нужно проверить каждую СЗ. Обратите внимание, что проблемы с подачей искры также могут быть вызваны некорректной работой трамблера, а также повреждением высоковольтных проводов.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой трансформатор. На его магнитопровод намотана первичная обмотка, а поверх нее секциями установлена ​​вторичная обмотка. Оба они установлены в пластиковом корпусе, а пространство между этими компонентами заполнено термореактивной полимерной смолой.

Также на корпусе находятся низковольтные и высоковольтные контакты для подключения устройства. В соответствии со схемой подключения катушки на устройство подаются импульсы низкого напряжения от модуля управления. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, подаются на СЗ. Сброс осуществляется одновременно на двух СЗ (автор видео Александр Терехин).

Как проверить короткое замыкание?

Как самостоятельно проверить короткое замыкание:

1. Для начала нужно отсоединить провод питания от минусовой клеммы аккумулятора и выключить зажигание.
2. Затем откройте капот и отсоедините два высоковольтных кабеля от изделия. Откручиваем болты, а также демонтируем планку вместе с изделием. Демонтаж второго КЗ осуществляется аналогично.
3. Сама процедура диагностики проводится с помощью омметра, его щупы подключаются вместо отсоединяемых проводов. После подключения щупов необходимо измерить уровень сопротивления. Если изделие исправно и исправно, то уровень сопротивления должен быть около 0,4-0,5 Ом.
4. Для получения более точных диагностических данных можно также закоротить щупы тестера, а затем снова провести диагностику сопротивления. В частности, вас сейчас интересует вторичная обмотка устройства. Если прибор исправен, то результирующее значение должно быть в районе 5-7 кОм. В том случае, если диагностика показала другие значения, это свидетельствует о необходимости замены КЗ.

Фотогалерея «Диагностика короткого замыкания»

Типовые неисправности узлов и методы их устранения

Неисправность в виде короткого замыкания может произойти по следующим причинам:

1. Короткое замыкание внутри системы, что может привести к перегреву устройства. Если рабочая температура превышает 150 градусов, изделие выйдет из строя навсегда.
2. Вторая причина — пропадание питания от электросети автомобиля. Как известно, для нормальной работы электроприборов уровень напряжения в бортовой сети должен быть не менее 11,5 вольт. Если мощность будет слишком низкой, это приведет к тому, что для зарядки КЗ потребуется гораздо больше времени.
3. Также устройство может выйти из строя из-за механического повреждения изоляции. Эта проблема обычно связана с попаданием моторной жидкости через изношенные уплотнители.
4. Плохой контакт изделия с бортовой сетью. В случае повреждения корпуса КЗ это может привести к попаданию влаги в первичную или вторичную обмотку, что в свою очередь может привести к появлению переходного сопротивления.
5. Тепловые проблемы. Некоторые модели короткого замыкания более подвержены выделению тепла, чем другие, что также может повлиять на срок их службы.
6. В результате воздействия вибраций двигателя также могут быть ухудшены характеристики защиты от короткого замыкания.

Инструкция по подключению КЗ

В двигателях ЗМЗ 405, 406 и 409 используются два КЗ — один из них работает с 1 и 4 цилиндрами, а второй с 2 ​​и 3 цилиндрами. Первый из них ближе к впускному коллектору , а второй рядом с выхлопом. Для правильного подключения низковольтные провода следует соединять попарно – те, что используются для первой катушки (цилиндры 1-4), будут короче по длине. Так как сами КЗ не полярны, то не важно к какому выводу подключен кабель, также не важно внутри пары к какому цилиндру будет подключен провод (автор видео SpawnyXC90 канал).

Основные аспекты установки зажигания

Основные аспекты, которые следует учитывать при настройке зажигания по меткам:

1. Для начала необходимо демонтировать переднюю крышку ГБЦ, для этого необходимо открутить четыре винта на 12. В некоторых модификациях двигателя демонтаж также предполагает снятие топливного насоса.
2. Затем демонтируется верхний гидронатяжитель, расположенный в головке, для этого откручиваются два винта крепления крышки.
3. Далее снимаются успокоители цепей — средний, а также верхний, для этого откручиваются два винта, которые их фиксируют.
4. После этого демонтируются звездочки распределительных валов. Сами валы необходимо зафиксировать ключом на 27, при этом откручивая фиксирующие их винты. В модификациях моторов 4063.10 звездочка распредвала демонтируется вместе с эксцентриком привода бензонасоса.
5. В соответствии с приспособлением, установленным на звездочке, в каждом из них необходимо просверлить по шесть отверстий. Их угловые смещения должны составлять 2, 30, 5, 00, 7 и 30 градусов от заданного положения заводского отверстия, расположенного по оси симметрии.
6. В том случае, если при регулировке фаз необходимо будет провернуть распределительный вал по часовой стрелке, то саму звездочку следует установить на одно из дополнительных отверстий с положительным смещением. Он расположен справа от стандартного отверстия.

Видео «Инструкция по настройке зажигания»

Наглядная инструкция как настроить самостоятельно дана в видео ниже (автор — канал ГАЗ 3110 Волга).

Установка метки зажигания на ДВС 406 инжектор. Микропроцессорное зажигание (мпсз) вместо трамблера

Фазы ГРМ ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

в продаже есть комплекты для настройки фаз ГРМ

по шаблону сверлим еще 6 отверстий

3 у меня было собранный выпускной распредвал — то есть запрессованной звездочкой

откручиваем бугель — (напорную кровать) распредвала и наворачиваем кулачки первого цилиндра на выпускной коллектор, чтобы цепь натянулась с нижней звездочки, нажимаем пв — крутим коромысло, ставим транспортир на первый цилиндр — цепляем 19градусов с нужной частью указателя, у меня новая цепь поставила 18 градусов, допустимый параметр 2 градуса, в мануале 19. .. если в принципе то можно перенажать звездочку во втором положении ключа

на фото показано положение выпускного перед давлением РВ:

аналогично, повернув кулачок первого цилиндра к впускному коллектору и поймав на 20 градусов или на один градус больше полученного угла выхлоп рв

ставлю 19 градусов так как выпуск был 18

установленный впускной канал с разницей в один градус прижимаем коромыслами и присоединив пересверленную звезду поворачиваем так что бы в натяжении цепи одно из 7 просверленных отверстий было быть соосным с ключом на кювете, на крайний случай (для гурманов) есть второй вариант отверстия на валу под ключ, то есть у вас будет 14 вариантов, только не загоняйте ключ глубоко в кювет заранее,(чтобы не было мучительно больно…) а то вдруг не вытащишь…потом поставить успокоители цепи, гидронатяжитель

картина выглядит так:

гидронатяжитель: откручиваем крышку гидронатяжителя и в центре крышки болт, вставляем новую или перезаряжаем старую, прикручиваем крышку нажатием на натяжитель и вставив отвертку ударить по натяжителю открывая его внутри. ..

бугеля: номера написаны на бугелях

впуск: 1-2-3-4, номер нанесен сбоку впускного коллектора !

выхлоп: 5-6-7-8, номер со стороны выпускного коллектора!

не путайте их местами, если оставить старые, то ставьте как были!

если ПБ новый, то обязательно промазать маслом бугель и шейку пв

если крышка передняя новая , то давление в системе маслоснабжения будет НЕДОСТАТОЧНЫМ, для исправления — радиус станины затирается наждачной бумагой, до полного прижатия передней крышки!

также ознакомьтесь с преимуществами на нашем сайте:

или в теме форума:

Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (видео)

Мечта наших отцов и дедов Волга. Не так давно к нам приезжал мой старый знакомый на своей любимице ГАЗ 31105. Посторонний шум от привода ГРМ, а также повышенный расход и плохая приемистость, обрекает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406, замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше пробковое, герметик высокотемпературный, серый 999 от ABRO, керосин и металлическая щетка для промывки деталей. Я видел чистый двигатель только на новой Волге. Недаром говорят: «Если Волга не течет маслом, то ее нет». Еще набор ключей и головок с усиленными на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как очень велик соблазн доверить ее кому-то другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

1. Два натяжителя цепи.
2. Два гидравлических натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три направляющие цепи.
5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
6. Звездочки коленчатого и распределительного валов, промежуточного вала ведомые и ведомые с фиксирующей пластиной.

Выглядит так.

А вот и сам пациент.

Под капотом действительно стоит двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло с двигателя. Снимите верхнюю трубу радиатора.

Отсоедините все мешающие трубы.

Убираем жгут проводов в сторону. Запомните или зарисуйте расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов крепления клапанной крышки и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на 10 шкивах помпы.

Ослабляем болт на 13, натяжной ролик и, отвернув болт на 10, ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт 10 датчика положения коленвала.

Читать

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 под болт шкива проворачиваем коленвал по часовой стрелке до тех пор, пока метки на распредвалах не укажут на верхнюю мертвую точку.

Метка на впускном распредвале должна быть на одной линии с верхней кромкой головки блока цилиндров .

Аналогично для распределительного вала выпускных клапанов.

Установка зажигания 406 двигатель автомобиля

Старик прям мастер)))))))))))

Газель — установка распредвалов по меткам

Новый метод с доработкой Хотите больше видео уроков?

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил давит на тормоз, а мы в это время легким движением руки откручиваем болт с помощью метровой трубы и 36-дюймовой головки. Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабляем хомуты патрубков насоса.

Шестигранником на 6 открутить четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снять насос охлаждающей жидкости.

Откручиваем два болта верхней крышки гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держим его, чтобы не выскочило.

Снимаем кожух и сам гидронатяжитель.

То же самое и для нижнего.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним находятся гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и не забыв добрым словом инженеров из Горького очистить прилегающие поверхности перед установкой новой прокладки.

Такая жуткая картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку ГРМ.

Открутите шестигранником винты верхнего демпфера и снимите его.

Аналогично со вторым. Он будет удален вместе с цепью.

На распредвалах есть специальный угольник под ключ на 30, чтобы можно было придерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Читать

Шестигранником открутить крепление натяжителя цепи и снять его. Так же и с днищем.

Отгибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала … Снимаем ее вместе с цепью. Затем откручиваем под шестигранник два болта нижнего демпфера и снимаем его.

Что для иностранца смерть, то для русского находка. В любом ремонте есть определенные стандарты, которых придерживаются многие, но для тех, кто много делает своими руками, эти стандарты не писаны. Все дело в высокой стоимости соответствия этим стандартам. Покажу как можно подогнать подушки распредвала головки двигателя ЗМЗ 406 от другой головки. Хотя по правилам стандартов нельзя ставить подушки распредвала с одной головки на другую, так как они либо будут зажимать распредвал, либо распредвал будет в них болтаться. Этот метод можно применить к любой головке блока, где есть подушки распредвала, например, в двигателях ВАЗ.

Вот и пришлось немного повыпендриваться подгоняя подушки 406 головки под другую головку 406 двигателя. Хозяин ездил на Газели и попросил заменить головку блока, на другую, которую купил на разборке за копейки но без подушек распредвала. Но для нас это не проблема, все можно настроить, нужно только знать, как это сделать. В родной головке 406 двигателя была микротрещина из-за которой газы утекали в систему охлаждения.

Установка подушек распредвалов

В первую очередь перед установкой головки на двигатель нужно проверить как распредвалы прилегают к головке. Распредвал может защемить подушку, а может и ослабнуть, что приведет к ударам и стуку распредвала.

Уложите распредвалы как показано на фото ниже в головку, для удобства вращения распредвала и проверки на затяжку или люфт удобно закручивать болты звездочки. Только распределительные валы должны быть установлены без манжет клапанов (компенсаторов). Встаньте на подушки распредвала, попробуйте провернуть распредвал. Крутится уже хорошо, потом крутите подушки одну за другой, крутите подушку, проверяйте на вращение.

Таким способом можно узнать какая подушка прижимная а какая нет, если подушка заклинила распредвал, ослабьте ее, проверьте остальные. После этой процедуры вы знаете, какая подушка зажимает, а какая нет. Осталось поднять прижимную площадку распредвала и опустить ослабленную. Мне повезло, зажата была только одна подушка, самая первая и с одной стороны.

Фото. Ставим распредвалы в головку

Для того чтобы высвободить заклинившую подушку нужна обычная бумага или металлический лист, с бумагой меньше проблем, так как она легко режется.

Фото. Распределительные валы прикручены болтами к головке со вставленной шпонкой для проверки вращения.

Ослабляем прижимную подушку, готовим бумажную подложку, подкладываем под подушку. Подтягиваем подушку и проверяем на герметичность, если распредвал начал вращаться, то все в порядке, но если опять зажимает, добавляем еще слой бумаги. Так до тех пор, пока распредвал не начнет вращаться.

Фото. Лист бумаги, подготовленный для размещения под подушкой.

После этой процедуры вы знаете, что под эту подушку нужно три листа бумажной подложки, и кладете их, когда будете ставить голову на двигатель, лишнюю бумагу легко обрезать ножом.

Фото. Лист бумаги, вставленный под накладку распределительного вала.

Итак, с прижимными подушками мы хорошо разобрались, теперь нужно проверить на люфт. Здесь также поможет бумага, но не толще листа тетради, вырежьте тонкую полоску, как показано на фото ниже, ослабьте подушку, положите эту полоску, скрутите подушку. Если распредвал зажат, зазор отличный, если он легко вращается или бумага легко двигается вперед-назад, то придется опустить подушку до нужного зазора.

Фото. Проверьте люфт распределительного вала с помощью бумажной полоски.

Осталось опустить площадку распредвала, это можно сделать с помощью точильного камня или разложив на ровной поверхности наждачную бумагу. На фото ниже показано, как опустить подушку ниже. Круговыми движениями в разные стороны можно шлифовать подушку о камень или наждачную бумагу, тем самым опуская ее. Натерли подушку, проверили и так до нужного зазора.

Фото. Опускаем подушку на точильный камень.

После установки головки на двигатель обязательно проверьте распредвалы на вращение, на всякий случай, как показано на фото ниже. Также данную процедуру регулировки распредвалов можно производить не снимая головку с двигателя, такая необходимость бывает если в колодках распредвалов большой выход, распредвалы болтаются и стучат. Подушки придется подкладывать сюда.

Фото. Головка двигателя 406 снабжена ключом для проверки вращения распредвала, подложенным под подушку бумагой.

После проверки обрежьте лишнюю бумагу ножом.

Как видите, даже из таких несоответствий можно сделать хорошую головку, чтобы распредвалы работали как новые тихо и приятно.

Как выставить метки ГРМ 406 двигатель

Метки ГРМ на 406 двигателе можно выставить двумя способами, первый по заводской инструкции, но для него это сложнее и можно легко ошибиться. Так как метки на звездах нужно расположить по внешнему радиусу звезд.

Мой способ проще, показан на картинке ниже. Расположите метки на звездочках по внутреннему радиусу также напротив друг друга. Когда метки находятся рядом, хорошо видна точность их совпадения.

В этот момент по направлению вращения коленвала цепь должна быть натянута, проверить можно так, после установки цепи по меткам провернуть коленвал против часовой стрелки на десять градусов. Распредвалы также поворачиваются против часовой стрелки до тех пор, пока цепь не будет натянута. Теперь верните коленвал на метку, проверьте совпадение меток звездочки.

Изображение. Метки грм 406 двигатель

Что делать сорвана резьба под подушкой болта?

Что делать, плакать можно, но слезами не исправишь, можно нить нарезать покрупнее, а можно углубить нить и поглубже обрезать, этот вариант мне больше нравится, но тоже нужно подобрать более длинный болт. Болт можно взять длиннее и обрезать до нужного размера.

Фото. Углубите отверстие под болт.

В головке 406 есть особенность, что отверстие ближе к центру можно просверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров, так как если просверлить глубже, то можно повредить маслонапорный канал. Или обрежьте резьбу в крайних отверстиях. Штатная резьба стандартная М8.

Фото. Похлопывания по голове.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Автомобили Газель – самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки небольших грузов. Поскольку количество таких автомобилей становится все больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию. В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но проблем в работе первой и второй камеры, отсечки, холостого хода, обогащения на холостом ходу не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см 2 для двигателя 406 совпали с нормой, однако при повторной проверке было обнаружено незначительное отклонение в 10%, поэтому газораспределение подверглось проверке. следующая проверка. Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зубца.

Газораспределительная система.

В 406-й модификации двигатель выглядит так: на каждый из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпускные клапаны, а левый распредвал — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся в движение коленчатым валом с помощью двух втулочных цепей.

Вид правильной сборки в ВМТ такта сжатия с положением поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с линией на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью цилиндра глава.

2. Метка совмещения (M2) на блоке цилиндров должна совпадать с меткой на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Два недостающих углубления являются источником номеров зубов (15), причем нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь приступим к диагностике системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ — 4063 и зажиганием обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать наиболее оптимальный УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных блоков и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией блока управления детонационным сгоранием каждого из цилиндров и датчика детонации. При повреждении датчиков блок моментально реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него работа двигателя невозможна.

Электронный блок управления (ЭБУ) Микас 5.4

На панели двигателя автомобиля устанавливается МАР — датчик абсолютного давления воздуха на впускном коллекторе (модель 0261230004 фирмы Bosch), и подключается к дроссельному пространству в впускной коллектор двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронное дистанционное интегральное устройство с рабочей камерой из кремния и специального порошка, внутри которого находится образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально их механическому расположению. Датчик питается от стабилизированного напряжения 5 В, а выходное напряжение составляет 0,4…4,65 В и линейно зависит от измеряемого давления в пределах от 0,2 до 1,05 атмосфер и подключается с помощью трехштырьковой вилки к жгуту проводов . Изменение баланса тензометрического моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электроника обработки сигналов, расположенная на той же плате, что и чувствительный элемент.

Датчик абсолютного давления (МАР)

Для определения температуры двигателя на автомобиле установлен ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328, или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также регулирует (РОС) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на наружной оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма установлен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23.3847 пр-во Россия, или модель 0261210113 немецкой фирмы Bosch, которая подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, с сопротивлением обмотки от 880 до 9 Ом.00 Ом. Для обеспечения оптимальной работы системы управления зазор между зубьями диска и датчиком составляет от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает частоту вращения, а объем циклового наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. В памяти блока сохраняются значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя. Эти угловые значения имеют дополнительную поправку в зависимости от температуры теплоносителя. Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного зажигания, обусловленного какими-либо факторами, например, изменением условий окружающей среды или использованием низкооктанового топлива, блок управления произведет корректировку СПЕ. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями. Кроме того, помимо управления зажиганием, в функцию блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, который при торможении автомобиля двигателем отключает подачу топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12. Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднего» двигателя.

При наличии у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может быть достаточно обычного осциллографа и мультиметра, но тем не менее при наличии диагностического тестера можно будет выставить коррекцию УЗИП и проверить приводы.

Проверка испытуемой «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, а увеличение скорости не вызывало повышения давления и его показания практически не менялись.

Измерив все показания и протестировав все, что могло привести к жалобам владельца Газели, была установлена ​​причина «недомогания» автомобиля, которая оказалась вполне банальной — трубка, соединяющая датчик давления и впускной коллектор был грязный. Неисправность была устранена, и машина вернулась к владельцу практически в том же состоянии, в каком она сошла с конвейера.

Однако диагностика автомобиля может занять гораздо больше времени, иногда даже целый день, так как неисправности могут быть не только исправленными, но и «плавающими».

В двигателе ЗМЗ 406 система зажигания лишена традиционного распределителя. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.

В двигателе ЗМЗ 406 система зажигания лишена традиционного распределителя. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем. Эдакий мини-компьютер, в простонародье именуемый блоком управления.

Блок считывает информацию с различных датчиков. А основные сигналы идут от датчиков положения коленвала и распредвала.

То есть установка зажигания змз 406 карбюратор ограничение фаз газораспределения

Система газораспределения в ДВС это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя . Клапаны в ЗМЗ 406 управляются двумя распределительными валами, а поршни жестко связаны с коленчатым валом. Во избежание сбоя в фазах ГРМ коленвал и распредвалы необходимо выставлять «по меткам».

Для того чтобы выставить валы по меткам, с двигателя необходимо снять верхний гидронатяжитель цепи (на ЗМЗ 406 их два — верхний и нижний) и переднюю крышку ГБЦ. Для Газели на 406 двигателе метки зажигания ставятся в следующем порядке:

1. Ставить метку на коленчатый вал. На демпфер, закрепленный на шкиве вала, наносится метка в виде насечки. На блоке двигателя тоже есть метка (точнее, это называется нижняя крышка ГРМ). Он расположен выше и немного левее оси коленчатого вала. Этикетки должны совпадать. Для этого на болт крепления шкива к коленчатому валу надевается торцевой ключ на 36 и вращается по часовой стрелке.
2. Промаркируйте распределительные валы. Риски или точки отмечены на шестернях ГРМ, прикрепленных к распределительным валам. Метки должны «смотреть» в разные стороны и быть четко на уровне верхней кромки ГБЦ. Правая сторона цепи должна быть натянута, а левая свободна.
3. Вставьте гидронатяжитель на место, крышку сверху и прижмите двумя болтами. Левая сторона цепи должна быть растянута. Затем установите на место переднюю крышку головки блока цилиндров (правая — верхняя крышка ГРМ)

Бывает так, что коленвал выставлен на метку, а распредвалы не хотят становиться как надо.

Причин этому может быть несколько:

• Распредвалы работают не на 1-м, а на 4-м цилиндре. Решение простое — нужно сделать полный оборот коленчатого вала, 360°. После этого можно выставить метки на распредвалах.
• Цепь ГРМ растянута. Проблема решается заменой цепи и шестерен, ведь они наверняка тоже есть в производстве.
• Демпфер на валу провернулся. К сожалению, такое тоже бывает. В этом случае приходится действовать по старинке: выкручивать свечу зажигания из первого блока цилиндров и устанавливать поршень в крайнее верхнее положение. Это будет соответствовать совпадению меток на коленчатом валу.

В общем, настройка зажигания на ЗМЗ 406 не такая уж заумная процедура. Если сделать это самостоятельно один раз, то в дальнейшем эта работа будет казаться не сложнее, чем замена масла в двигателе.

Микропроцессорное зажигание (мпсз) вместо трамблера. Ремонт и техническое обслуживание автомобилей, двигателей и АКПП Регулировка зажигания на двигателе 406

Поршень 1-го цилиндра устанавливается в положение верхней мертвой точки (ВМТ) такта сжатия таким образом, чтобы при проведении работ, связанных со снятием цепей привода ГРМ, фазы газораспределения не нарушаются.

При нарушении фаз газораспределения двигатель нормально работать не будет.

Снять крышку заливной горловины 1.

Снимите торцевые крышки 2 свечей зажигания с прокладками 3 высоковольтных проводов и проводов.

Отсоединить шланг 5 и патрубок 7 вентиляции картера от штуцеров на крышке 6 головки блока.

Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку.

Отвернуть болты 3 и снять пластиковый успокоитель цепи 4.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия.

Для этого проверните коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке.

При этом метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны.

После установки поршня 1-го цилиндра в вм.т. не проворачивать распредвалы, коленвал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распредвала не совпадают, то нарушены фазы газораспределения (поршень первого цилиндра не установлен в ВМТ).

Что для иностранца смерть, то для русского находка. В любом ремонте есть определенные стандарты, которых придерживаются многие, но для тех, кто много делает своими руками, эти стандарты не писаны. Все дело в высокой стоимости соответствия этим стандартам. Покажу как можно подогнать подушки распредвала головки двигателя ЗМЗ 406 от другой головки. Хотя по правилам стандартов нельзя ставить подушки распредвала с одной головки на другую, так как они либо будут зажимать распредвал, либо распредвал будет в них болтаться. Этот метод можно применить к любой головке блока, где есть подушки распредвала, например, в двигателях ВАЗ.

Вот и пришлось немного повыпендриваться подгоняя подушки 406 головки под другую головку 406 двигателя. Хозяин ездил на Газели и попросил заменить головку блока, на другую, которую купил на разборке за копейки но без подушек распредвала. Но для нас это не проблема, все можно настроить, нужно только знать, как это сделать. В родной головке 406 двигателя была микротрещина из-за которой газы утекали в систему охлаждения.

Установка подушек распредвалов

В первую очередь перед установкой головки на двигатель нужно проверить как распредвалы прилегают к головке. Распредвал может защемить подушку, а может и ослабнуть, что приведет к ударам и стуку распредвала.

Уложите распредвалы как показано на фото ниже в головку, для удобства вращения распредвала и проверки на затяжку или люфт удобно закручивать болты звездочки. Только распределительные валы должны быть установлены без манжет клапанов (компенсаторов). Встаньте на подушки распредвала, попробуйте провернуть распредвал. Крутится уже хорошо, потом крутите подушки одну за другой, крутите подушку, проверяйте на вращение.

Таким способом можно узнать какая подушка прижимная а какая нет, если подушка заклинила распредвал, ослабьте ее, проверьте остальные. После этой процедуры вы знаете, какая подушка зажимает, а какая нет. Осталось поднять прижимную площадку распредвала и опустить ослабленную. Мне повезло, зажата была только одна подушка, самая первая и с одной стороны.

Фото. Ставим распредвалы в головку

Для того чтобы высвободить заклинившую подушку нужна обычная бумага или металлический лист, с бумагой меньше проблем, так как она легко режется.

Фото. Распределительные валы прикручены болтами к головке со вставленной шпонкой для проверки вращения.

Ослабляем прижимную подушку, готовим бумажную подложку, подкладываем под подушку. Подтягиваем подушку и проверяем на герметичность, если распредвал начал вращаться, то все в порядке, но если опять зажимает, добавляем еще слой бумаги. Так до тех пор, пока распредвал не начнет вращаться.

Фото. Лист бумаги, подготовленный для размещения под подушкой.

После этой процедуры вы знаете, что под эту подушку нужно три листа бумажной подложки, и кладете их, когда будете ставить голову на двигатель, лишнюю бумагу легко обрезать ножом.

Фото. Лист бумаги, вставленный под накладку распределительного вала.

Итак, с прижимными подушками мы хорошо разобрались, теперь нужно проверить на люфт. Здесь также поможет бумага, но не толще листа тетради, вырежьте тонкую полоску, как показано на фото ниже, ослабьте подушку, положите эту полоску, скрутите подушку. Если распредвал зажат, зазор отличный, если он легко вращается или бумага легко двигается вперед-назад, то придется опустить подушку до нужного зазора.

Фото. Проверьте люфт распределительного вала с помощью бумажной полоски.

Осталось опустить площадку распредвала, это можно сделать с помощью точильного камня или разложив на ровной поверхности наждачную бумагу. На фото ниже показано, как опустить подушку ниже. Круговыми движениями в разные стороны можно шлифовать подушку о камень или наждачную бумагу, тем самым опуская ее. Натерли подушку, проверили и так до нужного зазора.

Фото. Опускаем подушку на точильный камень.

После установки головки на двигатель обязательно проверьте распредвалы на вращение, на всякий случай, как показано на фото ниже. Также данную процедуру регулировки распредвалов можно производить не снимая головку с двигателя, такая необходимость бывает если в колодках распредвалов большой выход, распредвалы болтаются и стучат. Подушки придется подкладывать сюда.

Фото. Головка двигателя 406 снабжена ключом для проверки вращения распредвала, подложенным под подушку бумагой.

После проверки обрежьте лишнюю бумагу ножом.

Как видите, даже из таких несоответствий можно сделать хорошую головку, чтобы распредвалы работали как новые тихо и приятно.

Как выставить метки ГРМ 406 двигатель

Метки ГРМ на 406 двигателе можно выставить двумя способами, первый по заводской инструкции, но для него это сложнее и можно легко ошибиться. Так как метки на звездах нужно расположить по внешнему радиусу звезд.

Мой способ проще, показан на картинке ниже. Расположите метки на звездочках по внутреннему радиусу также напротив друг друга. Когда метки находятся рядом, хорошо видна точность их совпадения.

В этот момент по направлению вращения коленвала цепь должна быть натянута, проверить можно так, после установки цепи по меткам провернуть коленвал против часовой стрелки на десять градусов. Распредвалы также поворачиваются против часовой стрелки до тех пор, пока цепь не будет натянута. Теперь верните коленвал на метку, проверьте совпадение меток звездочки.

Изображение. Метки грм 406 двигатель

Что делать сорвана резьба под подушкой болта?

Что делать, плакать можно, но слезами не исправишь, можно нить нарезать покрупнее, а можно углубить нить и поглубже обрезать, этот вариант мне больше нравится, но тоже нужно подобрать более длинный болт. Болт можно взять длиннее и обрезать до нужного размера.

Фото. Углубите отверстие под болт.

В головке 406 есть особенность, что отверстие ближе к центру можно просверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров, так как если просверлить глубже, то можно повредить маслонапорный канал. Или обрежьте резьбу в крайних отверстиях. Штатная резьба стандартная М8.

Фото. Похлопывания по голове.

Сборка 406 ЗМЗ, ремонт головки. Видео.

Горобинский С.В.

Чтобы двигатель работал в штатном режиме на автомобиле Волга или Газель, необходимо правильно выставить метки ГРМ на ЗМЗ-406. На автомобилях в качестве привода может использоваться цепь или ремень. Достоинств и недостатков у каждого вида много, некоторые утверждают, что цепь не способна разорваться. Надо огорчить — способен, да еще как! Кроме того, для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.

Особенности конструкции

Перед установкой меток ГРМ на ЗМЗ-406 необходимо учитывать особенности этого двигателя.

Всего выделяют четыре фазы, в которых функционирует система газораспределения:

1. Поступление топливной смеси в камеру сгорания.
2. Цикл сжатия.
3. Рабочий ход поршня — движение от верхней мертвой точки вниз.
4. Выпуск выхлопных газов.

Для обеспечения максимальной эффективности и предотвращения повреждения клапана необходимо использовать привод. Металлическая цепь применяется на моторах ЗМЗ-406 и им подобных.

Но обязательно, чтобы распредвалы и коленвалы устанавливались по меткам — это обеспечивает синхронность работы всех механизмов. позволяет своевременно открывать и закрывать отверстия с клапанами, подающими топливную смесь и выбрасывающими продукты сгорания в атмосферу.

Где находится цепь?

На двигателях ЗМЗ-406 метки стоят на коленвале и распредвалах. Вращение от шкива коленвала передается на шкивы распредвалов. В конструкции привода есть специальный демпфер, с его помощью регулируется натяжение цепи. Если этот демпфер выйдет из строя, натяжение изменится, и это может привести к перескакиванию цепи на один или несколько зубьев.

В результате нарушается работа двигателя, сдвигаются фазы. В этом случае износ механизмов происходит гораздо быстрее. Цепь приводит в движение насос жидкости, насос гидроусилителя (если есть), промежуточный вал зажигания. От состояния цепи привода зависит функционирование сразу нескольких систем.

Признаки поломки газораспределительного механизма

К основным признакам неисправностей газораспределительного механизма относятся:

• значительное падение мощности двигателя;
• появление хлопков во впускном и выпускном коллекторах;
• снижение компрессии в цилиндрах (нормальное значение выше 10 кг/кв.см).

Если неисправна цепь, то она начнет издавать характерный шум. Причиной поломки может быть неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если вовремя заменить цепь, то всех этих неприятностей можно избежать.

Типичные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. При этом происходит сильный износ шестерни на коленвале и распредвалах. В итоге придется ремонтировать мотор, заменять большинство элементов.

При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет проходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременно впрыскивая топливо и выпуская продукты сгорания. Старайтесь производить своевременно, следите за его состоянием. Периодичность технического обслуживания не реже одного раза в 80 тыс. км. пробег.

Чем дольше используется транспортное средство, тем больше растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. км. пробег. Если вдруг появились симптомы поломок, нужно отремонтировать систему газораспределения, заменить изношенную цепь и успокоитель.

Инструменты для замены цепи ГРМ

Перед установкой меток ГРМ на двигатель ЗМЗ-406 необходимо подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестиугольники.
4. Динамометрический ключ.
5. Зубило и молоток.
6. Съемники с двумя или тремя захватами.

Обязательно все резьбовые соединения, которые покрыты пылью, ржавчиной, грязью, должны быть обработаны проникающей смазкой — это позволит намного быстрее разобрать узлы.

Слив антифриза из системы

Сначала подготовьте емкости для слива жидкостей. В первую очередь опорожняем систему охлаждения – антифриза должно быть достаточно много, около 10 литров. Чтобы слить антифриз, нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только вы открутите пробку, давление будет очень сильное, по мере снижения уровня оно будет снижаться. Желательно использовать широкую емкость, чтобы не потерять жидкость. Для того, чтобы антифриз слился быстрее, нужно открутить пробку расширительного бачка, повысив давление в системе.

Начальная стадия разборки

1. Снимите передний фартук и решетку радиатора. В том случае, если работы проводятся на Газель-Бизнес, необходимо открутить крепления по бокам и по центру.
2. Демонтируйте все трубы, ослабив крепежные хомуты.
3. При наличии гидравлического усилителя рулевого управления снимите ремень привода насоса.
4. Снять ремень привода генератора, гидронасоса. Перед этим нужно снять его напряжение.
5. Снимите клапанную крышку, отвернув все болты крепления. Обязательно складывайте их отдельно, чтобы не потерять при сборке. Обязательно держите крышку в чистом месте – недопустимо попадание посторонних предметов на ее внутреннюю поверхность.
6. Отвернуть крепления муфты привода крыльчатки вентилятора.
7. Снимите рабочее колесо и муфту.
8. Снимите жидкостный насос.
9. Отсоедините и демонтируйте датчик на коленчатом валу.
10. Поддон тоже снять.

Подготовительные работы займут больше времени, чем замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж приводной цепи

Дальнейшие действия по снятию цепного привода ГРМ на двигателе Газель выглядят так:

1. Открутить крепления гидронатяжителя. Вам нужно получить два элемента – верхний и нижний. Они снимаются одинаково.
2. Снимите корпус натяжителя.
3. Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Будьте осторожны, чтобы не повредить сальник на коленчатом валу и прокладку головки блока цилиндров.
4. Открутив болт верхнего гидронатяжителя, нужно снять рычаг и звездочку.
5. Снимите успокоитель цепи.
6. Отвернуть болты крепления шестерни к фланцу распредвала (на двигателе ЗМЗ-406 их два).
7. Отогнуть стопорную пластину, при этом необходимо удерживать от проворачивания промежуточный вал системы зажигания.
8. Установите отвертку, с ее помощью снимите шестерни и нижний край цепи.

При возникновении затруднений нужно снять резиновый уплотнитель, который находится между втулкой и шестерней. Демонтаж второй шестерни производится только двухстоечным съемником.

После снятия привода

После снятия цепи и вынимания ее нужно промыть. Лучше всего для этого использовать бензин. После избавления от загрязнения необходимо провести визуальный осмотр. Если он растянулся более чем на 1-2 см, лучше установить новый. Этого увеличения длины более чем достаточно, чтобы нарушить синхронизацию клапанов.

Также необходимо обратить внимание на:

1. Состояние втулки — при наличии износа, трещин и задиров необходимо заменить.
2. Шестерни — если есть механические повреждения, сколы, то их тоже необходимо менять.
3. Демпфер цепи — устанавливайте новые элементы при малейших повреждениях.
4. Звездочки натяжителя — необходимо, чтобы они вращались свободно, недопустимо наличие сколов и повреждений.

Если выполняется ЗМЗ-406, необходимо установить метки ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Сборка

Перед началом сборки нужно правильно выставить фазы. Для этого потребуется выполнить следующие манипуляции:

1. Провернуть коленчатый вал, пока он не окажется в верхнем положении первой насечки.
2. Убедитесь, что поршень первого цилиндра находится в верхней мертвой точке.
3. Установите демпфер, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни — коленвал и ведомую.
6. Штифт шестерни коленчатого вала должен войти в отверстие промежуточного вала.
7. Убедитесь, что метка на шестерне совпадает с меткой на блоке двигателя. Часть цепи рядом с демпфером должна быть натянута.
8. Теперь можно затянуть болты шестерни на промежуточном валу. Обязательно установите стопорные пластины.

При ремонте обязательно используйте динамометрический ключ. Предельное усилие затяжки болтов 22/2,5 Н*м.

Обязательно согните стопорную пластину, чтобы предотвратить ослабление болтов. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерне. После этого нужно затянуть все болты крепления демпфера и смазать верхнюю часть цепного привода.

Установочные метки и затяжка

Для вращения распределительного вала необходимо использовать квадратный ключ. Вращая его по часовой стрелке, натяните цепь. При этом обязательно зафиксируйте положение коленвала и промежуточного вала – их вращение невозможно. Убедитесь, что метки на шкиве совмещены. Затем проделайте следующие манипуляции:

1. Снимите шестерню с выпускного распредвала.
2. Наденьте на него цепь.
3. Установите на место шестерню, осторожно повернув распределительный вал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Поверните распределительный вал по часовой стрелке, чтобы поддерживать правильное натяжение цепи.
6. Установите крышку на цепь и насос для жидкости. Сверху на крышку желательно нанести немного силиконового герметика.
7. Установить шкив коленчатого вала и гидронатяжители . Момент затяжки резьбового соединения шкива коленчатого вала 105..129 Н*м. Чтобы облегчить затяжку, потребуется поставить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки. На него также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производят с моментом 12 Н*м.
10. Подсоедините отвод картерных газов.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, правильно выставлены метки ГРМ ЗМЗ-406, вы избавитесь от проблем с двигателем. Улучшится его приемистость, увеличится мощность, исчезнут посторонние звуки при работе.

Поршень 1-го цилиндра устанавливается в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при проведении работ, связанных со снятием цепей привода ГРМ, не нарушались фазы газораспределения.

При нарушении фаз газораспределения двигатель нормально работать не будет.

Снять крышку маслозаливной горловины 1. Снять торцевые крышки свечей зажигания 2 с прокладками 3 высоковольтных проводов и проводов. Отсоедините шланг 5 и патрубок 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Вывернуть болты 3 и снять пластмассовый успокоитель цепи 4.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия. Для этого поверните коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке. При этом. ..

Метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в вм.т. не проворачивайте распределительные валы, коленвал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распредвала не совпадают, то нарушены фазы газораспределения (поршень первого цилиндра не установлен в ВМТ).

(голосов: 63, среднее: 4,29 из 5)

Мечта наших отцов и дедов — Волга. Недавно мой старый знакомый на своей любимой ГАЗ 31105. посторонние шумы со стороны ГРМ, а так же повышенный расход и плохая приемистость, ругает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для мытья деталей. Я видел чистый двигатель только на новой Волге. Недаром говорят: «Если Волга не течет маслом, то ее нет». Еще набор ключей и головок с усиленными на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как очень велик соблазн доверить ее кому-то другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

1. Два натяжителя цепи.
2. Два гидравлических натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три направляющие цепи.
5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
6. Звездочки коленчатого и распределительного валов, вала промежуточного, ведомые и ведомые с фиксирующей пластиной.

Выглядит так.

А вот и сам пациент.

Под капотом действительно стоит двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло с двигателя. Снимите верхнюю трубу радиатора.

Отсоедините все мешающие трубы.

Убираем жгут проводов в сторону. Запомните или зарисуйте расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов крепления клапанной крышки и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на 10 шкивах помпы.

Ослабляем болт на 13, натяжной ролик и откручиваем болт на 10, ослабляем натяжку ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт 10 датчика положения коленвала.

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 под болт шкива проворачиваем коленвал по часовой стрелке до тех пор, пока метки на распредвалах не укажут на верхнюю мертвую точку.

Метка распредвала впускных клапанов должна быть заподлицо с верхней кромкой головки блока цилиндров.

Аналогично для распределительного вала выпускных клапанов.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил давит на тормоз, а мы в это время легким движением руки откручиваем болт с помощью метровой трубы и 36-дюймовой головки. Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабляем хомуты патрубков насоса.

Шестигранником на 6 открутить четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снять насос охлаждающей жидкости.

Откручиваем два болта верхней крышки гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держим его, чтобы не выскочило.

Снимаем кожух и сам гидронатяжитель.

То же самое и для нижнего.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним находятся гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и не забыв добрым словом инженеров из Горького очистить прилегающие поверхности перед установкой новой прокладки.

Такая жуткая картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку ГРМ.

Открутите шестигранником винты верхнего демпфера и снимите его.

Аналогично со вторым. Он будет удален вместе с цепью.

На распредвалах есть специальный угольник под ключ на 30, чтобы можно было придерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Открутите шестигранником крепление натяжителя цепи и снимите его. Так же и с днищем.

Загибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепочкой. После этого откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного смещено для наглядности.

Лучше всего для этого подходит двулапый съемник.

А вот и секрет, почему мы меняем комплект. Если посмотреть на звездочки, то сразу видно разницу, так старая цепь не подойдет к новым звездочкам и наоборот.

Теперь, когда все, что нам мешало, разобрано, можно промыть все снятые детали и блок цилиндров, хотя бы спереди.

Приступаем к сборке

Ставим новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижний демпфер, натяжитель и одеваем новую цепь.

Ставим звездочку на промежуточный вал, ставим метку. Согните края стопорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правая сторона цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Надеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смазываем все чистым маслом.

Ставим натяжитель.

Звездочка выпускного распределительного вала так, чтобы правая ветвь была натянута, а метка звездочки находилась на уровне верхней кромки головки блока цилиндров. То же самое со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем пробку и резким нажатием на гидронатяжитель отверткой убеждаемся, что он разряжен. После разряда он вытолкнет отвертку и затянет цепь.

Ставим верхний демпфер и еще раз проверяем все метки.

Аккуратно наденьте переднюю крышку, предварительно смазав прокладки и все прилегающие поверхности герметиком. Надеть чехол непросто, так как нужно держать натяжитель и следить, чтобы метки не сбились. Проворачиваем коленвал на два оборота и, если клапана не встречаются с поршнями и все метки на месте, ставим все остальное в порядке, обратном снятию. Залейте масло, антифриз и запустите двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео много интересных моментов показано. Удачи на дороге. Не гвоздь, не палка.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили Газель — самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки малогабаритных грузов. Поскольку количество таких автомобилей становится все больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию. В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но в работе первой и второй камеры, отсечки, холостого хода, а также обогащения для режима холостого хода проблем не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см2 для двигателя 406 совпали с нормой, однако при второй проверке было выявлено незначительное отклонение в 10%, поэтому следующей проверке подверглись фазы газораспределения. Проверьте. Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зубца.

Газораспределительная система.

В 406-й модификации двигатель выглядит так: на каждый из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпускные клапаны, а левый распредвал — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся в движение коленчатым валом с помощью двух втулочных цепей.

Вид правильной сборки в ВМТ такта сжатия с положением поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с линией на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью головка блока цилиндров.

2. Метка установки (M2) на блоке цилиндров должна совпадать с меткой на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Два недостающих углубления являются источником номеров зубов (15), причем нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь приступим к диагностике системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ-4063 и зажигание обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать наиболее оптимальный УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных блоков и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией блока управления детонационным сгоранием каждого из цилиндров и датчика детонации. При повреждении датчиков блок моментально реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него работа двигателя невозможна.

Электронный блок управления (ЭБУ) Микас 5.4

На панели двигателя автомобиля устанавливается МАР — датчик абсолютного давления воздуха на впускном коллекторе (модель 0261230004 фирмы Bosch), и подключается к дроссельному пространству в впускной коллектор двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронное дистанционное интегральное устройство с рабочей камерой из кремния и специального порошка, внутри которого находится образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально их механическому расположению. Датчик питается стабилизированным напряжением 5 В, а выходное напряжение составляет 0,4….4,65 В и линейно зависит от измеряемого давления в пределах от 0,2 до 1,05 атмосфер и подключается с помощью трехштырьковой вилки к жгуту проводов. Изменение баланса тензометрического моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электронная схема обработки сигналов, расположенная на одной плате с чувствительным элементом.

Датчик абсолютного давления (МАР)

Для определения температуры двигателя на автомобиле установлен ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328, или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также регулирует (РОС) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на наружной оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма установлен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23. 3847 пр-во Россия, или модель 0261210113 немецкой фирмы Bosch, которая подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, с сопротивлением обмотки от 880 до 9 Ом.00 Ом. Для обеспечения оптимальной работы системы управления зазор между зубьями диска и датчиком составляет от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает частоту вращения, а количество циклового наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. В памяти блока сохраняются значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя. Эти угловые значения имеют дополнительную поправку в зависимости от температуры теплоносителя. Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного возгорания из-за каких-либо факторов, например, изменения условий окружающей среды или использования низкооктанового топлива, блок управления произведет коррекцию SPE. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями. Кроме того, помимо управления зажиганием, в функции блока входит управление электромагнитным клапаном экономайзера принудительно-холостого хода, который при торможении автомобиля двигателем отключает подачу топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12. Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднего» двигателя.

При условии наличия у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может быть достаточно обычного осциллографа и мультиметра, но тем не менее диагностическим тестером можно будет выставить коррекцию УЗИП и проверить приводы.

Двигатель ЗМЗ 406

Проверка испытуемой «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, а увеличение оборотов не вызывало повышения давления и его показания практически не менялись.

Распределительные валы двигателя ЗМЗ-406

Снять наконечники свечей зажигания вместе с высоковольтными проводами, катушками зажигания (можно только отсоединить разъемы, оставив их на клапанной крышке),

трос привода дроссельной заслонки и, отсоединив провода от датчиков систем смазки и охлаждения, снимите жгут проводов с кронштейнов крышки головки блока цилиндров.

Слейте охлаждающую жидкость и снимите верхние патрубки радиатора и датчик массового расхода воздуха вместе с воздуховодами.

С помощью отвертки, ослабив хомуты, снимите большой вентиляционный шланг

Снимите малый вентиляционный шланг картера.

Ключом на 12 откручиваем винты крепления крышки головки блока

Снимаем крышку головки блока

Головкой на 36 устанавливаем коленвал в положение ВМТ такта сжатия первого цилиндра путем проворачивая его за болт крепления шкива (метка на шкиве коленчатого вала должна совпадать с выступом на передней крышке блока цилиндров, а метки на звездочках распределительных валов должны быть у верхних кромок головок блоков).

Ключом на 12 откручиваем четыре болта и снимаем переднюю крышку головки блока.

Снимите верхний гидронатяжитель (см. Снятие и установка гидронатяжителя).

С помощью шестигранного ключа на 6 отверните два винта и снимите верхнюю направляющую цепи.

Открутив два винта шестигранным ключом, снимите среднюю направляющую цепи.

Ключом на 17 откручиваем болт крепления звездочки выпускного распредвала, удерживая вал ключом на 30.

Уберите звездочку. Аналогично снимаем звездочку со второго распредвала.

Ключом на 12 откручиваем четыре болта крепления передней крышки распредвалов.

Последовательно, на пол-оборота, ослабить болты крепления крышек распределительных валов до прекращения давления клапанных пружин на валы и вывернуть болты.

Снимите переднюю крышку и снимите пластиковые полукольца

Снимите остальные крышки

Снимите распределительные валы.

Ключом на 12 откручиваем болт крепления пластины датчика фаз и устанавливаем ее на новый шток выпускного клапана.

После снятия все детали промыть бензином, протереть и высушить.

Осмотрите распределительные валы. При обнаружении потертостей, раковин, трещин на шейках и кулачках замените валы.

Измерьте диаметр шейки распределительного вала. Номинальный диаметр первой шейки (ближайшей к звездочке) 42,0+0,050-0,075 мм, максимально допустимый диаметр 41,9мм.

Номинальный диаметр остальных шеек 35 + 0,050 -0,075 мм, максимально допустимый диаметр 34,9 мм. Если диаметр хотя бы одной шейки меньше предельного, замените распределительный вал.

Измерьте высоту кулачков.

Номинальная высота кулачка (46,0-0,25) мм, максимально допустимая высота 45,5 мм.

Если высота хотя бы одного кулачка меньше предельного значения, замените распределительный вал.

Удалите мелкие царапины на шейках и кулачках шлифовкой, а затем отполируйте шейки и кулачки.

Установите распределительный вал на две призмы и измерьте биение на средней шейке индикатором.

Номинальное биение 0,025 мм, максимально допустимое биение 0,04 мм. Если биение больше, замените распределительный вал.

Проверить зазоры в подшипниках распределительных валов. для этого цилиндрическую оправку диаметром 35,0-0,02 мм, смазанную чистым моторным маслом, поместите в опору распределительного вала для центрирования крышки.

Установите крышку распределительного вала, затяните болты крышки моментом 19-23 Нм (1,9-2,3 кгсм).

Удалите выколотку по направлению к заднему концу головки блока цилиндров.

Измерьте внутренний диаметр подшипника распределительного вала и рассчитайте зазор как разницу между диаметром подшипника и диаметром соответствующей шейки распределительного вала.

Максимально допустимый зазор 0,15 мм. Если зазор хотя бы в одном подшипнике распределительного вала больше допустимого, замените вал или головку блока цилиндров.

Крышки распределительных валов выточены вместе с головкой блока, поэтому взаимозаменяемы.

На каждой крышке выбит серийный номер. Нумерация крышек начинается с передней опоры (ближайшей к шестерне) впускного распределительного вала.

Далее крышки выпускных распредвалов нумеруются со стороны шестерни распредвала.

Пластина датчика фаз установлена ​​на заднем конце распределительного вала выпускных клапанов.

Смажьте шейки и кулачки распределительных валов и подшипники в головке блока цилиндров чистым моторным маслом.

Поместите распредвалы в головку блока цилиндров: впускной распредвал шпилькой вверх, выпускной распредвал шпилькой вправо.

Смажьте переднюю крышку 1 распределительных валов с установленными в ней упорными полукольцами 2 чистым моторным маслом.

Установить крышку 1 на направляющие втулки в подшипниках распределительных валов. При этом полукольца 2 должны войти в канавки на распределительных валах.

Смажьте крышки 3 и 7 чистым моторным маслом и установите их на направляющие втулки в подшипниках распределительных валов.

Вращайте болты крышек, пока крышки не коснутся опор.

Смажьте остальные крышки распределительных валов чистым моторным маслом и установите их на место.

Вращайте болты крышек, пока крышки не коснутся опор.

Затянуть болты крышки распределительного вала моментом 19-23 Нм (1,9-2,3 кгсм).

Проверить легкость вращения распределительных валов. для этого провернуть каждый вал ключом за квадрат на валу так, чтобы пружины клапанов любого цилиндра были полностью сжаты (кулачки вала направлены вниз).

Снова слегка поверните распределительный вал, он должен проворачиваться под действием клапанных пружин до тех пор, пока следующие кулачки не соприкоснутся с толкателями клапанов.

Повернуть распредвалы так, чтобы установочные штифты звездочек были горизонтальны и направлены в разные стороны (положение распредвалов соответствует положению поршня 1-го цилиндра в ВМТ).

Надеть цепь привода распредвала

Установить гидравлический натяжитель цепи

Установите все снятые детали в порядке, обратном снятию.

Установка зажигания газель 406 карбюратор. Пересверливание звездочек и установка фаз ГРМ. Типичные неисправности узлов и методы их устранения

В двигателе ЗМЗ 406 система зажигания лишена традиционного распределителя. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем.

В двигателе ЗМЗ 406 система зажигания лишена традиционного распределителя. Его функцию выполняет КМСУД – комплексная микропроцессорная система управления двигателем. Своеобразный мини-компьютер, обычно называемый блоком управления.

Блок считывает информацию с различных датчиков. А основные сигналы идут от датчиков положения коленвала и распредвала.

То есть установка зажигания ЗМЗ 406 карбюратор ограничивается настройкой фаз газораспределительного механизма (ГРМ)

Система газораспределения в двигателе внутреннего сгорания – это работа впускных и выпускных клапанов относительно положения поршней в цилиндрах двигателя. Клапана в ЗМЗ 406 управляются двумя распределительными валами, а поршни жестко связаны с коленчатым валом. Чтобы не было сбоя в фазах ГРМ, коленвал и распредвалы нужно выставлять «по меткам».

Для того чтобы выставить валы по меткам, необходимо снять с двигателя верхний гидронатяжитель цепи (у ЗМЗ 406 их два — верхний и нижний) и переднюю крышку ГБЦ. У Газели на 406 двигателе метки зажигания выставляются в следующем порядке:

1. Нанесите метку на коленчатый вал. На демпфер, установленный на шкиве вала, наносят маркировку в виде риски. На блоке двигателя тоже есть метка (точнее она называется нижняя крышка ГРМ). Он расположен выше и немного левее оси коленчатого вала. Этикетки должны совпадать. Для этого на болт крепления шкива к коленчатому валу надевается торцевой ключ на 36 и вращается по часовой стрелке.
2. Установить метки на распределительных валах. На шестерни газораспределительного механизма, установленные на распределительных валах, наносятся риски или точки. Метки должны «смотреть» в разные стороны и находиться четко на уровне верхней кромки ГБЦ. Правая ветвь цепи должна быть натянута, а левая – свободна.
3. Вставляем гидронатяжитель на место, сверху — крышку и прижимаем двумя болтами. Левая ветвь цепи должна быть растянута. Затем ставим на место переднюю крышку ГБЦ (правильно — верхнюю крышку ГРМ)

Бывает, что коленвал выставлен на метку, а распредвалы не хотят вставать правильно.

Причин может быть несколько:

• Распредвалы работают не на 1-й, а на 4-й цилиндр. Решение простое — нужно сделать полный оборот коленчатого вала, 360°. После этого можно ставить метки на распредвалах
• Цепь ГРМ растянулась. Проблема решается заменой цепи и шестерен, ведь они наверняка тоже имеют выход.
• Демпфер на валу провернулся. К сожалению, такое тоже бывает. В этом случае приходится действовать по старинке: выкручивать свечу зажигания из первого блока цилиндров и устанавливать поршень в крайнее верхнее положение. Это будет соответствовать совпадению меток на коленчатом валу.

В общем, настройка зажигания на ЗМЗ 406 не такая уж заумная процедура. Если сделать это самостоятельно один раз, то в дальнейшем эта работа будет казаться не сложнее, чем замена масла в двигателе.

Чтобы двигатель работал в штатном режиме на автомобиле Волга или Газель, необходимо правильно выставить метки ГРМ на ЗМЗ-406. На автомобилях в качестве привода может использоваться цепь или ремень. Каждый вид имеет множество преимуществ и недостатков, некоторые утверждают, что цепь не способна разорваться. Надо огорчить — способен, да еще как! Кроме того, для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.

Особенности конструкции

Перед установкой меток ГРМ на ЗМЗ-406 необходимо учитывать особенности этого двигателя.

Всего выделяют четыре фазы, в которых работает система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня — движение от верхней мертвой точки вниз.
4. Выпуск отработавших газов.

Для обеспечения максимальной эффективности и предотвращения повреждения клапанов необходимо использовать привод. На моторах ЗМЗ-406 и им подобных используется металлическая цепь.

Но обязательно распределительные и коленчатые валы выставляются по меткам — это обеспечивает синхронность работы всех механизмов. позволяет своевременно открывать и закрывать отверстия с клапанами, подавая топливную смесь и выпуская продукты сгорания в атмосферу.

Где находится цепь?

На двигателях ЗМЗ-406 метки есть на коленчатом и распределительном валах. Шкив вращения коленчатого вала передан распределительным центрам. В конструкции привода имеется демпфер особой конструкции, с его помощью регулируется натяжение цепи. Если эта направляющая выйдет из строя, натяжение изменится, и это может привести к перескакиванию цепи на один или несколько зубьев.

В результате этого нарушается работа двигателя, сдвигаются фазы. В этом случае износ механизмов происходит гораздо быстрее. Цепь приводит в действие насос жидкости, насос гидроусилителя (если есть), промежуточный вал зажигания. От состояния цепи привода зависит работа сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправности газораспределительного механизма выделяют:

• значительное падение мощности двигателя;
• появление хлопков во впускном и выпускном коллекторах;
• снижение компрессии в цилиндрах (нормальное значение выше 10 кг/кв. см.).

При неисправности цепи начинает издавать характерный шум. Повреждения могут быть вызваны неплотным прилеганием тарелок клапана к седлам. В этом случае провоцируется образование нагара, ломаются пружины. Если вовремя заменить цепь, то всех этих неприятностей можно избежать.

Типичные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить некорректно, что вызывает выход из строя гидрокомпенсаторов. В то же время наблюдается сильный износ шестерен на коленчатом и распределительном валах. В итоге придется ремонтировать мотор, заменять большинство элементов.

При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет проходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременно, впрыскивая топливо и выбрасывая продукты сгорания. Старайтесь производить своевременно, следите за его состоянием. Периодичность технического обслуживания не реже одного раза в 80 тыс. км. бегать.

Чем дольше используется транспортное средство, тем больше растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. км. бегать. При внезапном появлении симптомов поломки необходимо отремонтировать систему газораспределения, заменить изношенную цепь и демпфер.

Инструменты для замены цепи ГРМ

Перед установкой меток ГРМ на двигатель ЗМЗ-406 необходимо подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестиугольники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя захватами.

Обязательно обработайте проникающей смазкой все резьбовые соединения, которые покрыты пылью, ржавчиной, грязью — это позволит вам разобрать узлы намного быстрее.

Слив антифриза из системы

Сначала подготовьте емкости, в которые нужно будет сливать жидкости. В первую очередь опорожняем систему охлаждения – антифриза должно быть достаточно много, около 10 литров. Чтобы слить антифриз, нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только пробка будет откручена, давление будет очень сильным, по мере снижения уровня оно будет снижаться. Желательно использовать широкую емкость, чтобы не потерять жидкость. Чтобы антифриз слился быстрее, нужно открутить пробку расширительного бачка, увеличив давление в системе.

Начальный этап разборки

1. Снимите передний фартук и решетку радиатора. В том случае, если работы проводятся на Газели-Бизнес, необходимо открутить крепления по бокам и по центру.
2. Снимите все трубы, ослабив крепежные хомуты.
3. При наличии гидроусилителя руля снимите ремень привода насоса.
4. Снимите ремень привода генератора, жидкостный насос. Перед этим нужно ослабить его натяжение.
5. Снимите клапанную крышку, отвернув все крепежные болты. Обязательно складывайте их отдельно, чтобы не потерять при сборке. Обязательно держите крышку в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Отвернуть крепления муфты привода крыльчатки вентилятора.
7. Снимите рабочее колесо и муфту.
8. Снимите насос для жидкости.
9. Отсоедините и снимите датчик на коленчатом валу.
10. Поддон тоже снять.

Подготовительные работы займут больше времени, чем замена цепи и установка меток ГРМ ЗМЗ-406. Их фото приведено в статье.

Окончательный демонтаж приводной цепи

Дальнейшие действия по снятию цепи ГРМ на двигателе Газель выглядят так:

1. Открутить крепления гидронатяжителя. Вам нужно получить два элемента – верхний и нижний. Снимаются одинаково.
2. Снимите корпус натяжителя.
3. Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки.
4. Открутив болт верхнего гидронатяжителя, снимите рычаг и звездочку.
5. Снимите направляющую цепи.
6. Отвернуть болты крепления шестерни к фланцу распределительного вала (на двигателе ЗМЗ-406 их два).
7. Отогните стопорную пластину, при этом нужно удерживать от проворачивания промежуточный вал системы зажигания.
8. Установите отвертку, с ее помощью снимите шестерни и нижний край цепи.

При возникновении затруднений нужно снять резиновый уплотнитель, который находится между втулкой и шестерней. Демонтаж второй шестерни осуществляется только при помощи двулапого съемника.

После снятия привода

После снятия цепи и извлечения ее необходимо промыть. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если он растянулся более чем на 1-2 см, лучше установить новый. Такого увеличения длины более чем достаточно, чтобы нарушить фазы газораспределения.

Также необходимо обратить внимание на:

1. Состояние втулок — при наличии износа, трещин и задиров необходимо заменить.
2. Шестерни — при наличии механических повреждений, сколов их также необходимо заменить.
3. Направляющие цепи — при малейших повреждениях установить новые элементы.
4. Звездочки натяжителя — необходимо, чтобы они вращались свободно, недопустимо наличие сколов и повреждений.

Если выполняется ЗМЗ-406, необходимо установить метки ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступить к сборке, необходимо правильно выставить фазы. Для этого потребуется выполнить следующие манипуляции:

1. Провернуть коленчатый вал, пока он не окажется в верхнем положении первой насечки.
2. Убедитесь, что поршень находится в верхней мертвой точке первого цилиндра.
3. Установите демпфер, но не спешите затягивать болты его крепления.
4. Смажьте чистым моторным маслом нижнюю часть цепи.
5. Наденьте цепь на шестерни — коленвала и ведомой.
6. Штифт шестерни коленчатого вала должен войти в отверстие промежуточного вала.
7. Убедитесь, что метка на шестерне совпадает с меткой на блоке двигателя. Та часть цепи, которая находится рядом с демпфером, должна быть натянута.
8. Теперь можно затянуть болты шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно используйте динамометрический ключ. Максимальный момент затяжки болтов 22/2,5 Н*м.

Обязательно согните стопорную пластину, чтобы болты не ослабли. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерне. После этого нужно затянуть все болты крепления демпфера и смазать верхнюю часть цепного привода.

Установочные метки и затяжка

Для прокрутки распределительного вала необходимо использовать четырехгранный ключ. Поворот по часовой стрелке натягивает цепь. При этом обязательно зафиксируйте положение коленвала и промежуточного вала — они не могут вращаться. Убедитесь, что метки на шкиве совпадают. Затем выполните следующие манипуляции:

1. Снимите шестерню с распределительного вала выпускных клапанов.
2. Наденьте на него цепь.
3. Установите на место шестерню, осторожно повернув распределительный вал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Поверните распределительный вал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и насос для жидкости. Сверху на крышку желательно нанести немного силиконового герметика.
7. Установите шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129Н*м. Для облегчения затяжки потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На него также желательно нанести слой силиконового герметика. затяжку резьбовых соединений производят с моментом 12 Н*м.
10. Подсоединение патрубка отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены правильно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, посторонние звуки в работе.

Фазы ГРМ ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

в продаже есть комплекты для установки фаз ГРМ

с помощью шаблона просверлите еще 6 отверстий

был собран мой выпускной распредвал — то есть с запрессованной звездой

откручиваем бугель — (прижимные станины) распредвала и поворачиваем кулачки первого цилиндра на выпускном коллекторе, чтобы была натянута цепь от нижней звезды, нажимаем рв — закручивая бугель, транспортир ставим на первый цилиндр — цепляем 19градусов правой частью указателя, новую цепь ставлю на 18 градусов, допустимый параметр 2 градуса, в мануале 19. .. если важно, то можно перенажать звездочку во втором положении клавиши

на фото показано положение розетки перед зажимом РВ:

аналогично повернуть кулачок первого цилиндра к впускному коллектору и поймать на 20 градусов или относительно на один градус больше, чем полученный угол выпуска

я ставил 19 градусов так как выпуск был 18

прижимаем установленную впускную рв с разницей в один градус коромыслами и, применив пересверленную звезду, поворачиваем ее так, чтобы в натяжении цепи одно из 7 просверленных отверстий было соосно со шпонкой на рв, в крайнем случае( для гурманов) есть второй вариант отверстия на валу под ключ, то есть у вас будет 14 вариантов, только заранее не загоняйте ключ глубоко в ров (чтоб не было мучительно больно …) а то вдруг не вытащишь…потом ставишь направляющие цепи, гидронатяжитель

получается такая картинка:

гидронатяжитель: открутить крышку гидронатяжителя и болт в центре крышки, вставить новую или перезаряженную старую, закрутить крышку, нажимая на натяжитель и вставив отвертку, ударить по натяжителю, открыв его внутрь. ..

хомут: номера написаны на хомутах

впуск: 1-2-3-4, номер проставлен сбоку впускного коллектора!

выход: 5-6-7-8, номер со стороны выпускного коллектора!

не путайте их местами, если оставить старые, то ставьте как были!

если РВ новый то обязательно смазать бугель и шейку рб

если передняя крышка новая , то давление в системе маслоснабжения будет НЕДОСТАТОЧНЫМ, для исправления — затирается наждачной бумагой радиус постелей рп до полного прижатия передней крышки!

также читайте пособие на нашем сайте:

или ветка форума:

(голосов: 63, среднее: 4,29 из 5)

Мечта наших отцов и дедов — Волга. Недавно к нам приезжал мой старый друг на своей любимой ГАЗ 31105. Посторонний шум от привода ГРМ, а так же повышенный расход и плохая приемистость приговаривает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло моторное с фильтром и прокладкой поддона картера, лучше пробкой, герметик высокотемпературный, серый 999 от ABRO, керосин и металлическая щетка для промывки деталей. Чистый двигатель я видел только у новой Волги. Не зря говорят: «Если по Волге нефть не течет, значит ее нет». Еще набор ключей и торцевых усиленных на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как соблазн доверить это кому-то другому очень велик. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три направляющие цепи.
5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
6. Звездочки коленчатого и распределительного валов, ведущий и ведомый промежуточный вал с фиксирующей пластиной.

Он выглядит так.

А вот и пациент.

Под капотом действительно двигатель ЗМЗ-406.

Осмотр завершен, приступаем к силовым упражнениям

Сначала снимите защиту двигателя и брызговик. Слейте антифриз и масло из двигателя. Снимите верхний шланг радиатора.

Отсоедините все мешающие трубы.

Отложите жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов, удерживающих клапанную крышку и снимаем последний.

Натянув сервисный ремень, ослабьте три болта на шкиве насоса 10.

Ослабляем болт на 13, натяжной ролик и открутив болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, шкив и шкив насоса охлаждающей жидкости.

Ослабьте четыре винта верхней крышки ремня ГРМ и снимите последнюю.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 для болта шкива поверните коленчатый вал по часовой стрелке, пока метки на распределительных валах не укажут на верхнюю мертвую точку. 9Метка 0003

на впускных клапанах распредвала должна быть на верхней кромке головки блока цилиндров.

То же для распределительного вала выпускных клапанов.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки при помощи метровой трубы и головки на 36 откручиваем болт. Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабьте хомуты на трубках насоса.

Шестигранником на 6 отверните четыре винта с передней стороны насоса и ключом на 12 один с задней стороны и снимите насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держите ее, чтобы она не выскочила.

Снимаем кожух и сам гидронатяжитель.

То же самое дно.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним были спрятаны гайки масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и, помня добрые слова инженеров из Горькова, очистить прилегающие поверхности перед установкой новой прокладки.

Такая жуткая картина перед глазами.

Теперь снимите нижнюю крышку ГРМ.

Откручиваем шестигранником винты верхнего демпфера и снимаем его.

Аналогично со вторым. Он сойдет с цепи.

На распредвалах есть специальный квадрат под ключ на 30, для того, чтобы можно было удерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Ослабьте натяжитель цепи шестигранным ключом и снимите его. Так же и с днищем.

Загибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепочкой. После этого откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного смещено для наглядности.

Для этого лучше всего подойдет съемник с двумя захватами.

А вот и секрет, почему мы меняем комплект. Если посмотреть на звездочки, то сразу видно разницу, так старая цепь не подойдет под новые звездочки и наоборот.

Теперь, когда все, что нас беспокоило, разобрано, можно промыть все снятые детали и блок цилиндров, хотя бы спереди.

Начальная сборка

Ставим новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижнюю заслонку, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, ставим метку. Загибаем края запорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Надеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смазываем все чистым маслом.

Устанавливаем натяжитель.

Звездочка выпускного распределительного вала так, чтобы правая ветвь была натянута и метка на звездочке находилась на уровне верхней кромки головки блока цилиндров. То же самое со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем пробку и резким нажатием на гидронатяжитель отверткой добиваемся его разрядки. Разрядившись, он вытолкнет отвертку, и потянет за цепь.

Ставим верхний демпфер и еще раз проверяем все метки.

Аккуратно ставим переднюю крышку, предварительно смазав прокладки и все прилегающие плоскости герметиками. Надеть чехол непросто, потому что нужно придерживать натяжитель и следить, чтобы метки не сбились. Проворачиваем коленвал на два оборота и, если клапана не встречаются с поршнями и все метки на месте, ставим все остальное в порядке, обратном снятию. Залейте масло, антифриз и запустите двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео много интересного показано. Удачи на дорогах. Ни гвоздя, ни палочки.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили марки Газель – самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки небольших грузов. Поскольку количество таких автомобилей становится все больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию. В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но проблем в работе первой и второй камеры, отсечки, холостого хода, обогащения на холостом ходу не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см2 для 406 двигателя совпали с нормой, однако при повторной проверке выявлено небольшое отклонение в 10%, поэтому при очередной проверке газораспределение фазы подвергались. Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зуба.

Система газораспределения.

В 406-й модификации двигатель выглядит так: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпуск, а левый распредвал — впуск. Гидравлические компенсаторы зазоров клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся от коленчатого вала двумя втулочными цепями.

Вид правильной сборки в ВМТ такта сжатия при положении поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с риской на звездочке коленчатого вала (2), горизонтальные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью цилиндра глава.

2. Монтажная метка (М2) на блоке цилиндров должна совпадать с меткой на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов строго напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Две пропущенные полости являются отправной точкой для нумерации зубов (15), нумерация ведется в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь займемся диагностикой системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ-4063 и зажигание обеспечивается микропроцессорной системой МИК 5.4. Эта система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать наиболее оптимальную УОЗ, состоит из проводов с разъемами, блока управления, комплекта исполнительных узлов и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией детонации блоком управления горением каждого из цилиндров и датчиком детонации. При повреждении датчиков блок мгновенно реализует режим аварийного управления. Исключением является датчик положения коленчатого вала, так как без него двигатель работать не может.

Электронный блок управления (ЭБУ) Микас 5.4

На моторный щит автомобиля устанавливается ДАД — датчик абсолютного давления воздуха на впускном трубопроводе (модель 0261230004 фирмы Bosch), и подключается к дроссельному пространству в впускной трубопровод двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронное дистанционное интегрированное устройство с рабочей камерой из кремния и специального порошка, который имеет образцовое давление внутри. Проводимость чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально ее механическому устройству. Датчик питается стабилизированным напряжением 5 В, а выходное напряжение составляет 0,4….4,65 В и линейно зависит от измеряемого давления, которое составляет от 0,2 до 1,05 атмосфер и подключается с помощью трехконтактного штекера к жгут проводов. Изменение баланса деформационного моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электронная схема обработки сигналов, расположенная на той же плате, что и чувствительный элемент.

Датчик абсолютного давления (ДАД)

Для определения температуры двигателя на автомобиль устанавливается ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328 или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также корректирует (УОЗ) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на внешней оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма датчик положения коленчатого вала (ДПКВ) индукционного типа модель 23. 3847 пр-ва Россия, или модель 0261210113 оф. немецкой фирмы Bosch, который подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, сопротивление обмотки которого составляет от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления требуется зазор между зубьями диска и датчиком от 0,5 до 1 миллиметра. Во избежание повреждения троса датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает скорость, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит путем измерения абсолютного давления. Значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя, сохраняются в памяти блока. Эти значения углов имеют дополнительную поправку в зависимости от температуры теплоносителя. Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного возгорания из-за каких-либо факторов, таких как изменение условий окружающей среды или использование низкооктанового топлива, блок управления произведет коррекцию УОС. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями. Кроме того, помимо управления зажиганием, в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, который при торможении а/м двигателем обеспечивает отключение подачи топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и диагностики бортовой системы, так как при включении режима отображения хода должен выдаваться код неисправности 12. Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднего» двигателя.

При наличии у мастера определенного опыта и точных параметров сигнала в вольтах для замеров может быть достаточно обычного осциллографа и мультиметра, но все же при наличии диагностического тестера можно будет выставить поправку УОЗ и проверить исполнительную устройства.

Двигатель ЗМЗ 406

Проверка испытуемой «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, а увеличение оборотов не вызывало повышения давления и его показания практически не менялись.

Карбюраторные двигатели ЗМЗ

и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндра расположена ближе к впускному коллектору, катушка 2 и 3 цилиндра ближе к выпускному коллектору.

Низковольтные провода катушек должны подсоединяться к катушке попарно. Пара проводов для катушки 1-4 немного короче, чем пара проводов для катушки 2-3.

Внутри пары не важно, к какому контакту подключен провод — катушки неполярные. Также внутри пары не имеет значения, какой высоковольтный провод к какому цилиндру идет.

Рассмотрим пример (см. фото)

Катушка управления 1 (1 и 4 цилиндры) — зеленый и желтый провода. Эта пара подключена строго к катушке 1 и 4 цилиндра!

Низковольтная цепь — полярность не важна — можно подключать:

Вариант 1: Верхний контакт катушки желтый, нижний контакт зеленый.

Вариант 2: Верхний контакт катушки зеленый, нижний контакт желтый.

Высоковольтные выходы — полярность не важна — можно подключить:

Вариант 1: Верхний выход для цилиндра 1, нижний выход для цилиндра 4.

Вариант 2: Верхний выход для цилиндра 4, нижний выход для цилиндра 1.

Катушка 2 управления (цилиндры 2 и 3) — синий и желтый провода. Эта пара подключена строго к катушке 2 и 3 цилиндра! Далее — аналогично паре 1-4 — полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их прокладки. Провода не должны быть сильно натянуты, сильно перегнуты, не должны тереться о неподвижные части двигателя и другие провода.

Очередная статья о высоковольтных проводах ЗМЗ 405, 406-.

Как выставить зажигание на газели 406 двигатель. Микропроцессорное зажигание (МПСЗ) вместо распределителя. Видео «Инструкция по настройке зажигания»

Автомобили марки «Газель» — самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки небольших грузов. Поскольку количество таких автомобилей становится все больше и больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию. В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но проблем в работе первой и второй камеры, отсечки, холостого хода, обогащения на холостом ходу не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см 2 для двигателя 406 совпали с нормой, однако при второй проверке было выявлено незначительное отклонение в 10%, поэтому следующей проверке подверглись фазы газораспределения. Проверьте. Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зуба.

Система газораспределения.

В 406-й модификации двигатель выглядит так: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, выпускной приводится в действие правым распредвалом (вид спереди), а впускной — левым. Гидравлические компенсаторы зазоров клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся от коленчатого вала двумя втулочными цепями.

Вид правильной сборки в ВМТ такта сжатия при положении поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с риской на звездочке коленчатого вала (2), горизонтальные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью цилиндра глава.

2. Монтажная метка (М2) на блоке цилиндров должна совпадать с меткой на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов строго напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Две недостающие полости являются отправной точкой для количества зубьев (15), при этом нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь займемся диагностикой системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ-4063 и зажигание обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий работы и работы двигателя реализовать наиболее оптимальный УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных механизмов и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией детонации блоком управления горением каждого из цилиндров и датчиком детонации. При повреждении датчиков установка немедленно реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него двигатель работать не может.

Электронный блок управления (ЭБУ) Микас 5.4

На моторный щит автомобиля устанавливается ДАД — датчик абсолютного давления воздуха на впускном коллекторе (модель 0261230004 фирмы Bosch), и подключается к дроссельному пространству во впускном коллекторе двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронное дистанционное интегрированное устройство с рабочей камерой из кремния и специального порошка, который имеет образцовое давление внутри. Проводимость чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально ее механическому устройству. Датчик питается стабилизированным напряжением 5 В, а выходное напряжение составляет 0,4….4,65 В и линейно зависит от измеряемого давления, которое составляет от 0,2 до 1,05 атмосфер и подключается с помощью трехконтактного штекера к жгут проводов. Изменение баланса деформационного моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электронная схема обработки сигналов, расположенная на той же плате, что и чувствительный элемент.

Датчик абсолютного давления (МАР)

Для определения температуры двигателя на автомобиль устанавливается ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328 или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также корректирует (УОЗ) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на внешней оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма датчик положения коленчатого вала (ДПКВ) индукционного типа модель 23. 3847 пр-во Россия, или модель 0261210113 немецкой фирмы Bosch, который подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, сопротивление обмотки которого составляет от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления требуется зазор между зубьями диска и датчиком от 0,5 до 1 миллиметра. Во избежание повреждения троса датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает скорость, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит путем измерения абсолютного давления. Значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя, сохраняются в памяти блока. Эти значения углов имеют дополнительную поправку в зависимости от температуры теплоносителя. Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного возгорания из-за каких-либо факторов, таких как изменение условий окружающей среды или использование низкооктанового топлива, блок управления произведет коррекцию УОС. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями. Кроме того, кроме управления зажиганием, в функцию блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, который при торможении двигателем обеспечивает отключение подачи топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12. Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднестатистического» двигателя.

При условии наличия у мастера определенного опыта и точных параметров сигнала в вольтах для замеров может быть достаточно обычного осциллографа и мультиметра, но все же диагностическим тестером можно будет выставить поправку УОЗ и проверить исполнительные механизмы.

Проверка испытуемой «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, причем увеличение скорости не вызывало роста давления и его показания практически не менялись.

Измерив все показания и протестировав все, что могло привести к тем жалобам, которые предъявлял владелец Газели, была установлена ​​причина «болезни» автомобиля, которая оказалась довольно банальной — трубка, соединяющая датчик давления и впускной коллектор был грязный. Неисправность была устранена, и машина вернулась к владельцу почти в том же состоянии, в каком она сошла с конвейера.

Однако на диагностику автомобиля может уйти гораздо больше времени, иногда даже целый день, так как неисправности могут быть не только исправлены, но и «плавать».

(голосов: 63, среднее: 4,29 из 5)

Мечта наших отцов и дедов — Волга. Недавно к нам приехал мой старый друг на своей любимой ГАЗ 31105. Посторонний шум от привода ГРМ, а также повышенный расход и плохая приемистость приговаривает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло моторное с фильтром и прокладкой поддона картера, лучше пробкой, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для промывки деталей. Чистый двигатель я видел только в новой Волге. Не зря говорят: «Если по Волге нефть не течет, значит ее нет». Еще набор ключей и торцевых усиленных на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как соблазн доверить это кому-то другому очень велик. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название. Он должен включать следующие ингредиенты:

1. Два натяжителя цепи.
2. Два натяжителя цепи.
3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
4. Три направляющие цепи.
5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
6. Звездочки коленчатого и распределительного валов, ведущий и ведомый промежуточный вал с фиксирующей пластиной.

Он выглядит так.

А вот и пациент.

Под капотом действительно двигатель ЗМЗ-406.

Осмотр завершен, приступаем к силовым упражнениям

Сначала снимите защиту двигателя и брызговик. Слейте антифриз и масло из двигателя. Снимите верхний шланг радиатора.

Отсоедините все мешающие трубы.

Отложите жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов, удерживающих клапанную крышку и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на шкиве 10-го насоса.

Ослабляем болт на 13, натяжной ролик и открутив болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, шкив и шкив насоса охлаждающей жидкости.

Ослабьте четыре винта верхней крышки ремня ГРМ и снимите последнюю.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Датчик убираем в сторону, чтобы не мешал.

Поворачиваем головку на 36 для болта шкива коленчатого вала по часовой стрелке до тех пор, пока метки на распредвалах не укажут на верхнюю мертвую точку.

Метка на впускном распределительном валу должна быть на верхней кромке головки блока цилиндров.

То же для распределительного вала выпускных клапанов.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил нажимает на тормоз, а в это время легким движением руки при помощи метровой трубы и головки на 36 откручиваем болт. Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабьте хомуты на трубках насоса.

Шестигранником на 6 отверните четыре винта с передней стороны насоса и ключом на 12 один с задней стороны и снимите насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держите ее, чтобы она не выскочила.

Снимаем кожух и сам гидронатяжитель.

То же самое дно.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним были спрятаны гайки масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается. Но этого достаточно, чтобы вытащить старую прокладку и, помня добрые слова инженеров из Горькова, очистить прилегающие поверхности перед установкой новой прокладки.

Такая жуткая картина перед глазами.

Теперь снимите нижнюю крышку ГРМ.

Откручиваем шестигранником винты верхнего демпфера и снимаем его.

Аналогично со вторым. Он сойдет с цепи.

На распредвалах есть специальный квадрат под ключ на 30, для того, чтобы можно было удерживать валы при откручивании болта звездочки. Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Ослабьте натяжитель цепи шестигранным ключом и снимите его. Так же и с днищем.

Загибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепочкой. После этого откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного смещено для наглядности.

Для этого лучше всего подойдет съемник с двумя захватами.

А вот и секрет, почему мы меняем комплект. Если посмотреть на звездочки, то сразу видно разницу, так старая цепь не подойдет под новые звездочки и наоборот.

Теперь, когда все, что нас беспокоило, разобрано, можно промыть все снятые детали и блок цилиндров, хотя бы спереди.

Стартовая сборка

Ставим новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижнюю заслонку, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, ставим метку. Загибаем края запорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Надеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смажьте все чистым маслом.

Устанавливаем натяжитель.

Звездочка выпускного распределительного вала так, чтобы правая ветвь была натянута и метка на звездочке находилась на уровне верхней кромки головки блока цилиндров. То же самое со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем пробку и резким нажатием на гидронатяжитель отверткой добиваемся его разрядки. Разрядившись, он вытолкнет отвертку, и потянет за цепь.

Ставим верхний демпфер и еще раз проверяем все метки.

Аккуратно ставим переднюю крышку, предварительно смазав прокладки и все прилегающие плоскости герметиками. Надеть чехол непросто, потому что нужно придерживать натяжитель и следить, чтобы метки не сбились. Проворачиваем коленвал на два оборота и, если клапана не встречаются с поршнями и все метки на месте, ставим все остальное в порядке, обратном снятию. Залейте масло, антифриз и запустите двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео много интересного показано. Удачи на дорогах. Ни гвоздя, ни палочки.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили марки Газель — самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки небольших грузов. Поскольку количество таких автомобилей становится все больше и больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию. В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но проблем в работе первой и второй камеры, отсечки, холостого хода, обогащения на холостом ходу не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см2 для 406 двигателя совпали с нормой, однако при второй проверке было выявлено незначительное отклонение в 10%, поэтому следующей проверке подверглись фазы газораспределения. Проверьте. Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зуба.

Система газораспределения.

В 406-й модификации двигатель выглядит так: на каждом из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпуск, а левый распредвал — впуск. Гидравлические компенсаторы зазоров клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся от коленчатого вала двумя втулочными цепями.

Вид правильной сборки в ВМТ такта сжатия при положении поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с риской на звездочке коленчатого вала (2), горизонтальные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью цилиндра глава.

2. Установочная метка (М2) на блоке цилиндров должна совпадать с риской на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов строго напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Две недостающие полости являются отправной точкой для количества зубьев (15), при этом нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь займемся диагностикой системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ — 4063 и зажигание обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий работы и работы двигателя реализовать наиболее оптимальную УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных органов и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией блока управления детонацией каждого из цилиндров и датчика детонации. При повреждении датчиков установка немедленно реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него двигатель работать не может.

Электронный блок управления (ЭБУ) Микас 5.4

На моторный щит автомобиля устанавливается ДАД — датчик абсолютного давления воздуха на впускном трубопроводе (модель 0261230004 фирмы Bosch), и подключается к дроссельному пространству в впускной трубопровод двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению. Этот датчик выглядит как электронный дистанционный интегральный прибор с рабочей камерой из кремния и специального порошка, который имеет образцовое давление внутри. Проводимость чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально ее механическому устройству. Датчик питается стабилизированным напряжением 5 В, а выходное напряжение составляет 0,4….4,65 В и линейно зависит от измеряемого давления, которое составляет от 0,2 до 1,05 атмосфер и подключается с помощью трехконтактного штекера к жгут проводов. Изменение баланса деформационного моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электронная схема обработки сигналов, расположенная на той же плате, что и чувствительный элемент.

Датчик абсолютного давления (МАР)

Для определения температуры двигателя на автомобиль устанавливается ДТохл (датчик температуры охлаждающей жидкости) моделей 19. 328 или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также корректирует (УОЗ) в соответствии с измеренным значением температуры. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на внешней оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.

Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи газораспределительного механизма датчик положения коленчатого вала (ДПКВ) индукционного типа модель 23.3847 пр-во Россия, или модель 0261210113 немецкой фирмы Bosch, который подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, сопротивление обмотки которого составляет от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления требуется зазор между зубьями диска и датчиком от 0,5 до 1 миллиметра. Во избежание повреждения троса датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает скорость, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит путем измерения абсолютного давления. Значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя, сохраняются в памяти блока. Эти значения углов имеют дополнительную поправку в зависимости от температуры теплоносителя. Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, такими как изменение условий окружающей среды или использование низкооктанового топлива, блок управления произведет коррекцию ЗПД. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями. Кроме того, кроме управления зажиганием, в функцию блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, который при торможении двигателем обеспечивает отключение подачи топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12. Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднестатистического» двигателя.

При условии наличия у мастера определенного опыта и точных параметров сигнала в вольтах для замеров может быть достаточно обычного осциллографа и мультиметра, но все же диагностическим тестером можно будет выставить поправку УОЗ и проверить исполнительные механизмы.

Двигатель ЗМЗ 406

Проверка абсолютного давления на испытуемой Газели дала значение 50 мбар при норме 400-480, а увеличение оборотов не вызывало повышения давления и его показания практически не менялись.

Фазы ГРМ ЗМЗ 409, 405, 406 установка, настройка, регулировка, рекомендации

в продаже есть комплекты для установки фаз ГРМ

по шаблону просверлить еще 6 отверстий

мой выпускной распредвал был собран — то есть с запрессованной звездой

открутить бугель — (прижимную кровать) распредвала и повернуть кулачки первого цилиндра на выпускной коллектор, так чтобы цепь была натянута от нижней звезды , нажимаем рв — крутим коромысло, ставим транспортир на первый цилиндр — правой частью указателя ловим 19 градусов, у меня новая цепь поставила 18 градусов, допустимый параметр 2 градуса, в мануале 19 . ..если это важно, то можно нажать звездочку во втором положении клавиши

на фото показано положение выпускного отверстия перед хомутом РВ:

аналогично поворачиваем кулачок первого цилиндра к впускному коллектору и ловим на 20 градусов или относительно на один градус больше полученного угла выпуска

ставлю 19 градусов так как выпуск был 18

установленный впуск правый с разницей в один градус прижимаем коромыслами и применив пересверленную звезду поворачиваем так чтобы в натяжении цепи одно из 7 просверленных отверстий было быть соосным с ключом на рф, на крайний случай (для гурманов) есть второй вариант отверстия на валу под ключ, т.е. будет вам 14 вариантов, только не забивайте ключ вглубь заранее ров (чтоб не было мучительно больно…) а то вдруг не выдернешь…потом поставить успокоители цепи, гидронатяжитель

получается такая картина:

гидронатяжитель: откручиваем крышку гидронатяжителя и болт в центре крышки, вставляем новую или перезаряжаем старую, прикручиваем крышку прижимая натяжитель и вставляя отверткой ударить по натяжителю открывая его внутри. ..

бугель: номера написаны на бугелях

впуск: 1-2-3-4, номер нанесен сбоку впускного коллектора!

выход: 5-6-7-8, номер со стороны выпускного коллектора!

не путайте их местами, если оставить старые, то ставьте как были!

если РВ новый, то обязательно смазать бугель и шейку рб

если крышка передняя новая , то давление в системе маслоснабжения будет НЕДОСТАТОЧНЫМ, для исправления — радиус грядок рп затирается наждачной бумагой до полного прижатия передней крышки!

также ознакомьтесь с преимуществами на нашем сайте:

или в теме форума:

Чтобы двигатель на автомобиле Волга или Газель работал в штатном режиме, необходимо правильно выставить метки ГРМ на ЗМЗ-406. На автомобилях в качестве привода может использоваться цепь или ремень. Каждый вид имеет множество преимуществ и недостатков, некоторые утверждают, что цепь не способна разорваться. Надо огорчить — способен, да еще как! Кроме того, для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.

Особенности конструкции

Перед установкой меток ГРМ на ЗМЗ-406 необходимо учитывать особенности этого двигателя.

Всего выделяют четыре фазы, в которых работает система газораспределения:

1. Впуск топливной смеси в камеру сгорания.
2. Такт сжатия.
3. Рабочий ход поршня — движение от ВМТ вниз.
4. Выпуск отработавших газов.

Для обеспечения максимального значения КПД и предотвращения повреждения клапанов необходимо использовать привод. На моторах ЗМЗ-406 и им подобных используется металлическая цепь.

А вот распредвалы и коленвалы необходимо устанавливать по меткам — это обеспечивает синхронность работы всех механизмов. позволяет своевременно открывать и закрывать отверстия с клапанами, подающими топливную смесь и выпускающими продукты сгорания в атмосферу.

Где находится цепь?

На двигателях ЗМЗ-406 метки есть на коленчатом и распределительном валах. Вращение от шкива коленчатого вала передается на раздаточный. В конструкции привода имеется демпфер особой конструкции, с его помощью регулируется натяжение цепи. Если эта направляющая выйдет из строя, натяжение изменится, и это может привести к перескакиванию цепи на один или несколько зубьев.

В результате этого нарушается работа двигателя, сдвигаются фазы. В этом случае износ механизмов происходит гораздо быстрее. Цепь приводит в действие насос жидкости, насос гидроусилителя (если есть), промежуточный вал зажигания. От состояния цепи привода зависит работа сразу нескольких систем.

Признаки поломки газораспределительного механизма

Среди основных признаков неисправности газораспределительного механизма выделяют:

• значительное падение мощности двигателя;
• появление хлопков во впускном и выпускном коллекторах;
• снижение компрессии в цилиндрах (нормальное значение выше 10 кг/кв.см.).

При неисправности цепи начинает издавать характерный шум. Причиной поломок может быть неплотное прилегание клапанных тарелок к седлам. В этом случае провоцируется образование нагара, ломаются пружины. Если вовремя заменить цепь, то всех этих неприятностей можно избежать.

Типичные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить некорректно, что вызывает выход из строя гидрокомпенсаторов. При этом происходит сильный износ шестерни на коленвале и распредвалах. В итоге придется ремонтировать мотор, заменять большинство элементов.

При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет проходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременно, впрыскивая топливо и выбрасывая продукты сгорания. Старайтесь производить своевременно, следите за его состоянием. Периодичность технического обслуживания не реже одного раза в 80 тыс. км. бегать.

Чем дольше используется транспортное средство, тем больше растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. км. бегать. При внезапном появлении симптомов поломки необходимо отремонтировать систему газораспределения, заменить изношенную цепь и демпфер.

Инструменты для замены цепи ГРМ

Перед установкой меток ГРМ на двигатель ЗМЗ-406 необходимо подготовить необходимый набор инструментов:

1. Головки и трещотка.
2. Накидные и рожковые ключи.
3. Шестиугольники.
4. Ключ динамометрический.
5. Зубило и молоток.
6. Съемники с двумя или тремя опорами.

Обязательно обработайте проникающей смазкой все резьбовые соединения, которые покрыты пылью, ржавчиной, грязью — это позволит вам разобрать узлы намного быстрее.

Слив антифриза из системы

Сначала подготовьте емкости, в которые нужно будет сливать жидкости. В первую очередь опорожняем систему охлаждения – антифриза должно быть достаточно много, около 10 литров. Чтобы слить антифриз, нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только пробка будет откручена, давление будет очень сильным, по мере снижения уровня оно будет снижаться. Желательно использовать широкую емкость, чтобы не потерять жидкость. Чтобы антифриз слился быстрее, нужно открутить пробку расширительного бачка, увеличив давление в системе.

Начальный этап разборки

1. Снимите передний фартук и решетку радиатора. В том случае, если работы проводятся на Газели-Бизнес, необходимо открутить крепления по бокам и по центру.
2. Снимите все трубы, ослабив крепежные хомуты.
3. При наличии гидроусилителя руля снять ремень привода насоса.
4. Снимите ремень привода генератора, жидкостный насос. Перед этим нужно ослабить его натяжение.
5. Снимите клапанную крышку, отвернув все крепежные болты. Обязательно складывайте их отдельно, чтобы не потерять при сборке. Обязательно держите крышку в чистом месте – недопустимо попадание на ее внутреннюю поверхность посторонних элементов.
6. Отвернуть крепления муфты привода крыльчатки вентилятора.
7. Снимите рабочее колесо и муфту.
8. Снимите насос для жидкости.
9. Отсоедините и снимите датчик на коленчатом валу.
10. Поддон тоже снять.

Подготовительные работы займут больше времени, чем замена цепи и установка меток ГРМ ЗМЗ-406. Их фото приведено в статье.

Окончательный демонтаж приводной цепи

Дальнейшие действия по снятию цепи ГРМ на двигателе Газель выглядят так:

1. Открутить крепления гидронатяжителя. Вам нужно получить два элемента – верхний и нижний. Снимаются одинаково.
2. Снимите корпус натяжителя.
3. Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки.
4. Открутив болт верхнего гидронатяжителя, снимите рычаг и звездочку.
5. Снимите направляющую цепи.
6. Отвернуть болты крепления шестерни к фланцу распределительного вала (на двигателе ЗМЗ-406 их два).
7. Отогните стопорную пластину, при этом нужно удерживать от проворачивания промежуточный вал системы зажигания.
8. Установите отвертку, с ее помощью снимите шестерни и нижний край цепи.

При возникновении затруднений нужно снять резиновый уплотнитель, который находится между втулкой и шестерней. Демонтаж второй шестерни осуществляется только при помощи двулапого съемника.

После снятия привода

После снятия цепи и извлечения ее необходимо промыть. Для этого лучше всего использовать бензин. После избавления от загрязнений нужно провести визуальный осмотр. Если он растянулся более чем на 1-2 см, лучше установить новый. Такого увеличения длины более чем достаточно, чтобы нарушить фазы газораспределения.

Также необходимо обратить внимание на:

1. Состояние втулок — при наличии износа, трещин и задиров необходимо заменить.
2. Шестерни — при наличии механических повреждений, сколов их также необходимо заменить.
3. Направляющие цепи — при малейших повреждениях установить новые элементы.
4. Звездочки натяжителя — необходимо, чтобы они вращались свободно, недопустимо наличие сколов и повреждений.

Если выполняется ЗМЗ-406, необходимо установить метки ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Проведение сборки

Прежде чем приступить к сборке, необходимо правильно выставить фазы. Для этого потребуется выполнить следующие манипуляции:

1. Провернуть коленчатый вал, пока первая насечка не окажется в верхнем положении.
2. Убедитесь, что поршень находится в верхней мертвой точке первого цилиндра.
3. Установите демпфер, но не спешите затягивать болты его крепления.
4. Смажьте нижнюю часть цепи чистым моторным маслом.
5. Наденьте цепь на шестерни — коленвала и ведомой.
6. Штифт шестерни коленчатого вала должен войти в отверстие промежуточного вала.
7. Убедитесь, что метка на шестерне совпадает с меткой на блоке двигателя. Та часть цепи, которая находится рядом с демпфером, должна быть натянута.
8. Теперь можно затянуть болты шестерни на промежуточном валу. Обязательно установите стопорные пластины.

Обязательно используйте динамометрический ключ. Максимальный момент затяжки болтов 22/2,5 Н*м.

Обязательно согните стопорную пластину, чтобы болты не ослабли. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерне. После этого нужно затянуть все болты крепления демпфера и смазать верхнюю часть цепного привода.

Установочные метки и затяжка

Для прокрутки распределительного вала необходимо использовать четырехгранный ключ. Поворот по часовой стрелке натягивает цепь. При этом обязательно зафиксируйте положение коленчатого и промежуточного вала – их вращение невозможно. Убедитесь, что метки на шкиве совпадают. Затем выполните следующие манипуляции:

1. Снимите шестерню с распределительного вала выпускных клапанов.
2. Наденьте на него цепь.
3. Установите на место шестерню, осторожно повернув распределительный вал по часовой стрелке.
4. Убедитесь, что штифты вошли в отверстие на шестерне.
5. Поверните распределительный вал по часовой стрелке, чтобы добиться нормального натяжения цепи.
6. Установите крышку на цепь и насос для жидкости. Сверху на крышку желательно нанести немного силиконового герметика.
7. Установите шкив коленчатого вала и гидравлические натяжители. Момент затяжки резьбового соединения шкива коленвала 105..129Н*м. Для облегчения затяжки потребуется установить автомобиль на ручник и включить пятую передачу.
8. Затяните храповик.
9. Установите крышку головки блока. На него также желательно нанести слой силиконового герметика. Затяните резьбовые соединения моментом 12 Н*м.
10. Подсоединение патрубка отвода газов из картера.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, метки ГРМ ЗМЗ-406 выставлены правильно, вы избавитесь от проблем с мотором. Улучшится его приемистость, увеличится мощность, исчезнут посторонние звуки при работе.
