Устройство системы отопления и вентиляции салона Ваз 2110, Ваз 2111, Ваз 2112

Автолюбителю

Инструкции по ремонту отопителя лада 2110, порядок замены деталей отопителя и системы вентиляции лада 2111, этапы снятия и установки электромотора системы отопления ваз 2111, ваз 2112, ваз 2110. Элементы кузова лада 2110, отопление салона автомобиля лада 2111. Уход за кузовными деталями лада 2112

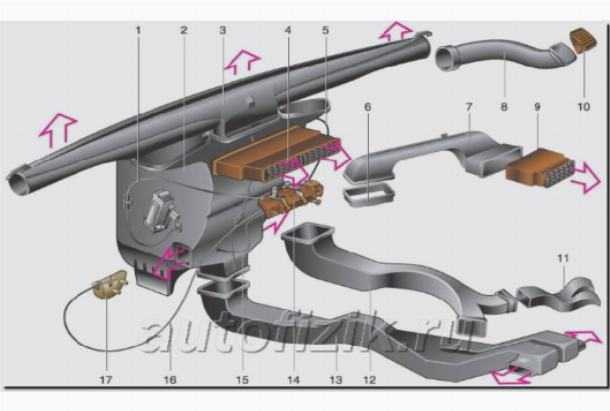

Воздуховоды отопителя и детали управления

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей
7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

Детали отопителя

1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя
11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя

Вентиляция салона ваз 2110 – приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно – при движении автомобиля, или принудительно – при работе вентилятора отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей.

В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя ваз 2110, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и – через перекрываемые заслонками дефлекторы – к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара – на уровне коленей, другая – у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне ваз 2112 продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения – 14 А. В зависимости от выбранной скорости электродвигатель ваз 2112 подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) – на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя – можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Радиатор отопителя установлен под панелью приборов ваз 2110 горизонтально в пластмассовом кожухе и состоит из двух пластмассовых бачков (левый – с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы ваз 2111 (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется по командам от электронного блока управления. Температура воздуха в салоне задается установкой ручки контроллера (задатчика температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С). Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем – в зависимости от разницы температур – он включает микромотор, управляющий заслонками отопителя, и выбирает скорость вращения вентилятора, если ручка управления вентилятором установлена в положение «А». Микромотор снабжен датчиком положения заслонки отопителя ваз 2112 (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.

Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком, ручку управления вентилятором поставьте в положение А, а задатчик температуры – на 2°С выше температуры в салоне, измеренной термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке – для увеличения температуры и против – для уменьшения.

После регулировки снова проверьте работу блока управления.

Блок управления, температурный датчик с микровентилятором ваз 2111, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Система отопления и вентиляции

Замена датчика температуры воздуха в салоне

Замена контроллера отопителя

Замена выключателя рециркуляции

Замена корпуса воздухораспределителя

Замена клапана заслонки рециркуляции

Электродвигатель отопителя

Резистор электродвигателя отопителя

Мотор заслонки отопителя

Разборка сборка отопителя

Отопление
Детали кузова
Салон
Остекление кузова

ВАЗ / 2110, 2111, 2112 / ремонт / кузов / отопление / Система отопления и вентиляции

Тюнинг ВАЗ 2111 — тюнинг салона, двигателя, коробки передач ВАЗ 2111

И снова «универсал».

История и тюнинг ВАЗ 2111

История

С момента выхода ВАЗ 2104 Волжский автомобильный завод на некоторое время прекратил выпускать автомобили типа «универсал». По крайней мере, такое ощущение возникает, когда оцениваешь достаточно длительный промежуток времени прошедшее с момента выхода «четверки» до появления первых ВАЗ 2111 в 1998 году.

Но первые работы по проектированию нового «универсала» начались еще в 1985 году. Работы велись параллельно разработкам ВАЗ 2110, ведь именно на его базе и нужно было сконструировать новое авто. Не исключено, что ВАЗ 2111 должен был, как и «десятка», пополнить семейство «Лада Самара» (в котором так и не появилось ни одного «универсала») и появиться на свет еще в начале 90-х. Но сами понимаете, что в тот момент помешало.

Таким образом, в качестве отправной точки выбираем 1998 год. Два года после появления в серийном производстве ВАЗ 2110. Наверняка, не стоит говорить, какие внешние отличия получил новый «универсал» в сравнении с базовым седаном.

Но можно сказать, что подобное исполнение оказалось новой «Ладе» к лицу. Универсал стал смотреться даже несколько элегантнее достаточно грузного седана. Положительный эффект оказал и «прирост в массе» на 20 кг – машина получила более плавный ход. Однако появилась излишняя валкость на поворотах.

ВАЗ 2111 получил просторный салон. Заднее сиденье имеет откидывающуюся спинку. Этот элемент, как обычно, позволяет значительно увеличить объем багажника, в котором таким образом можно перевозить грузы габаритной длиной до 2-х метров.

В плане «начинки» все оказалось примерно так же, как и оригинального ВАЗ 2110. За исключением трансмиссии – передаточное число главной пары сократилось до 3,7 (у «десятки» — 3,9). Первые модификации одиннадцатой «Лады» оснащались восьмиклапанным двигателем на 1,5 литра объема в комплектации. Впоследствии появились и «топовые» модификации (ВАЗ 21113), использующие аналогичный по объему 16-ти клапанный двигатель. Помимо модернизированного мотора, они оснащались системой распределенного впрыска и каталитическим нейтрализатором выхлопных газов.

Впоследствии был налажен выпуск ВАЗ 2111 с двигателем на 1,6 литров.

Откровенно говоря, ВАЗ 2111 оказался более удачной по моделью, чем базовый седан. Но он не стал автомобилем дачников, как это было с его «предками» — ВАЗ 2102 и 2104. Видимо, сказалось более высокое качество исполнения и комфортабельность. «Одиннадцатая» стала превосходным решением для тех, кому нужен удобный и многофункциональный городской автомобиль.

На Волжском автомобильном заводе выпуск ВАЗ 2111 был прекращен в феврале 2009 года. Однако, как и «десятка», эта машина продолжает выпускаться в Украине на черкасском заводе «Богдан» в несколько иной комплектации.

Интересные факты

Достаточно оригинальным решением стал выпуск автомобиля с повышенной проходимостью на базе ВАЗ 2111, получившего название «Тарзан 2». По большому счету, такая машина стала интересной помесью одиннадцатой «Лады» и «Нивы». Неплохой пример того, как можно выполнить тюнинг ВАЗ 2111.

Тюнинг ВАЗ 2111

Тюнинг ВАЗ 2111 во многом аналогичен тюнингу «десятки». Однако тип кузова «универсал» позволяет получить весьма интересные результаты, применив стайлинг ВАЗ 2111. Он состоит из классических приемов, позволяющих либо сделать внешний вид «Лады» более солидным или наоборот – более спортивным, агрессивным. В этом отношении значительно помогает установка обвесов, спойлера или антикрыла, кованых или литых колесных дисков, воздухозаборника на капот и крышу. Не лишним будет протюнинговать оптику, инсталлировав на ваш автомобиль фары типа «ангельские глазки», модифицированные противотуманки. Стайлинг ВАЗ 2111 может включать в себя шейвинг кузова, избавление от шильдиков (подобные «мелочи» дополнительно могут повлиять и на аэродинамические характеристики авто) и многое другое. Если хотите получить более комфортную информацию относительно этой части тюнинга – обращайтесь к нам. Наши специалисты помогут в решении проблемы.

Если вы собираетесь участвовать в гонках, то наверняка «спокойный» и «семейный» салон не подойдет для подобных целей. Проведя тюнинг салона ВАЗ 2111, можно значительно модернизировать его, повысить комфортность и пр. Можно порекомендовать установить спортивные сиденья («ковши»), тюнигованное рулевое колесо, дополнительные приборы и пр.

Если учесть, что в ВАЗ 2111 и ВАЗ 2110 используется один и тот же двигатель, то немудрено, что тюнинг двигателя ВАЗ 2111 будет аналогичен седану. Прочитать об этом вы можете в соответствующей статье.

Не лишним будет провести тюнинг подвески ВАЗ 2111 – установить более жесткие амортизаторы и спортивные пружины, удлиненные опоры стоек, заменить все сайлент-блоки на полиуретановые (кстати, сайлент-блоки – одно из слабых мест «одиннадцатой»). Параллельно – тюнинг трансмиссии и тормозной системы ВАЗ 2111. Изменения в трансмиссии – использование короткоходной кулисы и безлюфтового шарнира, усиленных ШРУСов, усиленного сцепление с керамическим диском, установка самоблокирующегося дифференциала. Тюнинг тормозной систем ВАЗ 2111 предполагает замену вакуумного усилителя и главного тормозного цилиндра (в случае легкого тюнинга). Как вариант – инсталляцию суппортов «TORNADO» с вентилируемыми тормозными дисками R14-R15, тормозного вакуумного усилителя «ТоргМаш».

Вариантов много. Обращайтесь к нам для получения консультации по любым вопросам.

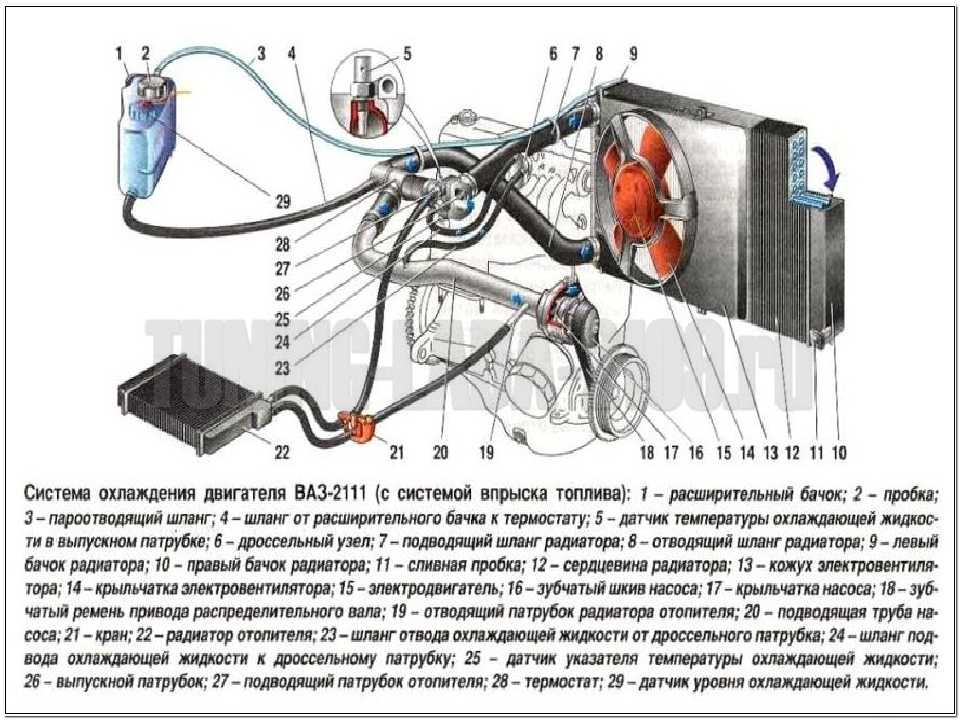

ВАЗ 2111 греется. Проверка системы охлаждения. Последствия несвоевременного устранения дефектов

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но пар из-под капота не выходит, включить режим максимального обогрева салона ( см. «Система автоматического управления отопителем»). Это необходимо для того, чтобы понизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включить аварийную сигнализацию, выжать педаль сцепления и, используя инерцию автомобиля, постараться осторожно подъехать к краю проезжей части и остановиться как можно правее у обочины, а по возможности — вне проезжей части. Запустите двигатель на нормальных оборотах холостого хода на пару минут с включенным обогревателем на полную мощность.

ПРЕДУПРЕЖДЕНИЕ
Не останавливайте двигатель немедленно! Единственное условие – соблюдение герметичности системы охлаждения. В случае разрыва или отрыва шланга, а также при наличии утечки, отличной от вытекания жидкости из пробки расширительного бачка, необходимо немедленно остановить двигатель!

После остановки перегретого двигателя начинается локальный перегрев охлаждающей жидкости в местах контакта с наиболее теплонапряженными деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом.

1. Остановить двигатель.

2. Откройте капот и осмотрите моторный отсек. Определите, откуда идет пар. При осмотре двигателя обратите внимание на наличие охлаждающей жидкости в расширительном бачке, на целостность резиновых шлангов, радиатора, термостата.

ПРЕДУПРЕЖДЕНИЕ
Никогда не открывайте крышку расширительного бачка напрямую. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко упадет, жидкость закипит и ее брызги могут вас обжечь. Если вы хотите открыть пробку расширительного бачка на горячем двигателе, сначала положите сверху толстую плотную ткань и только потом осторожно откручивайте пробку.

ПОЛЕЗНЫЕ СОВЕТЫ
Важную роль в обеспечении оптимального температурного режима играет пробковый клапан расширительного бачка. Поддерживает избыточное давление в системе не менее 0,1 МПа (1,1 кгс/см2). При этом температура кипения воды повышается до 120°С, а антифриза – до 130°С. К сожалению, при заклинивании клапана в закрытом положении при перегреве возникает значительное превышение избыточного давления — более 0,2 МПа (2 кгс/см2), что может привести к разрыву расширительного бачка или пробою одного из шлангов.

3. Загляните под приборную панель со стороны переднего пассажира и найдите подтекание или следы ОЖ из-под радиатора отопителя.

При обнаружении течи охлаждающей жидкости лопнувший шланг можно временно заделать липкой лентой.

ПОЛЕЗНЫЕ СОВЕТЫ
Особенно подходит для этой цели армированная (обычно серебристого цвета) клейкая лента, которую можно приобрести в автомагазинах.

Течь радиатора, термостата или отопителя достаточно сложно устранить на месте, поэтому в такой ситуации необходимо доливать воду в систему охлаждения и внимательно следить за температурным показателем во время движения, периодически восстанавливая уровень в системе охлаждения.

ПРЕДУПРЕЖДЕНИЯ
Длительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, снижению ресурса.
Никогда не добавляйте холодную воду в перегретый двигатель. Двигатель должен остыть при открытом капоте не менее 30 минут.

4. Двигатель может перегреваться при выходе из строя термостата, регулирующего поступление жидкости в систему охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя). Для проверки термостата на прогретом двигателе пощупайте температуру шланга, соединяющего корпус термостата с радиатором. Если шланг холодный, неисправен термостат, нет циркуляции через радиатор.

5. Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электровентилятором, является выход из строя вентилятора. Запустите двигатель, следите за температурой и обратите внимание, включается ли вентилятор охлаждения при перегреве двигателя.

6. Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле ВКЛ, перегорел двигатель или неисправна проводка.

7. Проверить целостность электропроводки, надежность соединения электрических разъемов.

8. Если проводка в порядке, проверьте предохранитель и замените его, если он неисправен.

9. Если предохранитель исправен, попробуйте заменить реле вентилятора.

11. Если электродвигатель заработал, неисправна проводка; в противном случае проводка или сам двигатель также неисправны. Реле и электродвигатель ремонту не подлежат, замените их в сборе (см. раздел 9 «Электрооборудование»).

ПРИМЕЧАНИЕ
Допускается подъезд к месту ремонта с электродвигателем, подключенным непосредственно к аккумуляторной батарее. По приезду не забудьте отключить электродвигатель от аккумулятора, иначе это приведет к разряду аккумулятора.

Перегрев двигателя не редкость для такого автомобиля, как ВАЗ 2110. Эта проблема в основном встречается на автомобилях с большим пробегом. Хотя в относительно новых экземплярах исключать перегрев мотора не стоит.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 оснащается двумя типами двигателей — с 8 и 16 клапанами. Существует несколько основных, наиболее распространенных причин, из-за которых происходит этот самый перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и способы решения этих проблем по отдельности.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в работе системы охлаждения. В расширительный бачок заливается специальное вещество, а именно антифриз или антифриз.

Материал по теме:

В нормальной ситуации уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе бака. Это указывает на то, что контейнер заполнен примерно на 50-60 процентов.

Если такой отметки на баке нет, ориентируйтесь по хомуту. Жидкость должна доходить до верхнего края.

При перегреве двигателя просто попробуйте долить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне заполнения.
Если вы давно не меняли охлаждающую жидкость, лучше не доливать свежую охлаждающую жидкость, а просто полностью заменить ее новой охлаждающей жидкостью.
Выбирая между тосолом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. И в основном из-за финансовой доступности тосола. Но на практике антифриз лучше … Одно из самых главных его преимуществ в том, что вещество не замерзает в сильные морозы. Для отдельных регионов нашей страны это является ключевым фактором при выборе охлаждающей жидкости.

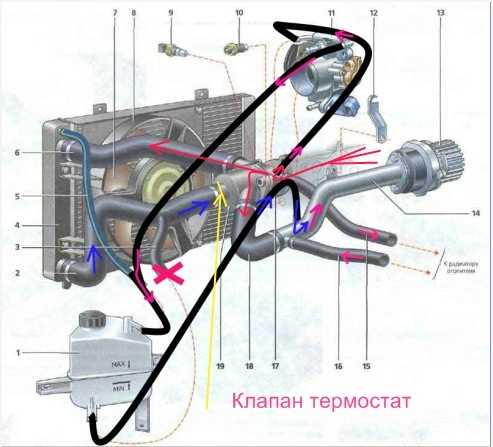

Термостат

Еще одной причиной перегрева мотора является залипший клапан термостата. Если он останется в закрытом положении и не откроется, теплоноситель будет двигаться только по малому контуру. В итоге это приведет к сильному нагреву силовой установки. Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент — в пути. Вы вряд ли сможете провести качественный ремонт на обочине. … Но можно попробовать один метод — постучать по корпусу термостата. Зачастую это позволяет устройству на некоторое время вернуться к своей работоспособности. Это поможет вам добраться до собственного гаража или ближайшей станции технического обслуживания. Там термостат уже меняют на новый. Нет смысла ремонтировать. Если он один раз потерпел неудачу, то ситуация обязательно скоро повторится.

Материал по теме:

датчик температуры

Датчик температуры необходим для того, чтобы реагировал на изменение нагрева двигателя . .. При достижении заданного значения датчик срабатывает и включается охлаждающий вентилятор.

При неисправности данного устройства происходит перегрев силового агрегата, так как не включается вентилятор. Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Материал по теме:

Если встретите такую неприятность в пути ( чаще всего перегревается мотор при стоянии в пробках, так как двигатель работает, а охлаждения встречного воздушного потока нет ), постарайтесь быстро выбраться из пробки, найти свободный участок дороги.

Разгонитесь на свободном участке, а затем начните торможение двигателем. Так температура будет падать, перегрева не будет. Ни в коем случае нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, стрелка на приборной панели будет в красной зоне.

Аварийный сигнал перегрева охлаждающей жидкости

Большинство автомобилей оснащены датчиком температуры, измеряющим рабочую температуру двигателя. Если во время движения загорается сигнализация перегрева (или стрелка указателя температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости находится в пределах от 120°С до 126°С. Эта температура все еще ниже точки кипения охлаждающей жидкости ( при условии, что система охлаждения и герметичная крышка радиатора находятся в хорошем рабочем состоянии). Если загорается сигнал перегрева охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите обогреватель салона. Это поможет быстрее отводить лишнее тепло от двигателя. Установите вентилятор на максимальную скорость.

Шаг 2. Если возможно, выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять заглушку радиатора, пока двигатель не остынет.

Шаг 4. Если горит сигнализация перегрева, нельзя продолжать движение, иначе двигатель может быть серьезно поврежден.

Шаг 5. Если двигатель не горит теплом и явно не перегрет, то возможно проблема связана с неисправностью датчика температуры или указателя температуры. Далее можно продолжать движение, но для успокоения нужно время от времени останавливаться, чтобы проверить, нет ли признаков перегрева двигателя и нет ли следов утечки охлаждающей жидкости.

РАСПРОСТРАНЕННЫЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Забит, грязен или забит радиатор.

Неисправность муфты вентилятора или неисправность электровентилятора.

Неправильно установлен угол опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Дефектная прокладка радиатора.

Тормоза заедали.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу насоса).

Обмен опытом

Владелец пожаловался, что двигатель его автомобиля перегревается, но это происходит только при движении по трассе на большой скорости. Автомобиль был оснащен двигателем, безотказно работавшим при движении в городском цикле.

Механик промыл систему охлаждения и заменил герметичную пробку радиатора и водяной насос, полагая, что причиной перегрева стало уменьшение расхода охлаждающей жидкости в системе охлаждения. В ходе дальнейшей проверки было выявлено, что при прокручивании двигателя стартером с выкрученными свечами зажигания из одного из цилиндров выбрасывался ОЖ. Проблема решилась заменой прокладки ГБЦ. Очевидно, что утечка, вызванная дефектной прокладкой, не была настолько велика, чтобы вызвать неисправность двигателя — до тех пор, пока частота вращения и нагрузка на двигатель не увеличились настолько, чтобы увеличились вызванные ими увеличение утечки охлаждающей жидкости и тепловыделения. не привести к быстрому повышению температуры.

Механик также заменил датчик кислорода (0 2), так как в составе охлаждающей жидкости есть кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Причиной этой проблемы могла быть деградация сенсора.

Рис. 7.42. В середине 1980-х годов многие производители начали использовать поликлиновые ремни (клиновые ремни вместо поперечных зубьев). К двигателю подходят старые водяные насосы, но они могут вращаться в противоположном направлении. Это может привести к перегреву двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать требуемому для создания необходимого потока воздуха через радиатор.

Для исправной работы системы охлаждения большое значение имеет состояние и правильная установка приводного ремня. Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор переменного тока, компрессор кондиционера и другие агрегаты с ременным приводом. При замене ремня или регулировке его натяжения обязательно измеряйте натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно точно соответствует требуемому.

Аварийный сигнал перегрева охлаждающей жидкости

Шаг 1. Выключите кондиционер салона и включите обогреватель салона. Это поможет быстрее отводить лишнее тепло от двигателя. Установите вентилятор на максимальную скорость.

Шаг 2. Если возможно, выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Никогда не пытайтесь снять герметичную крышку радиатора, пока двигатель не остынет.

Шаг 4. Если горит сигнализация перегрева, нельзя продолжать движение, иначе двигатель может быть серьезно поврежден.

Шаг 5. Если двигатель не горит теплом и явно не перегрет, то возможно проблема связана с неисправностью датчика температуры или указателя температуры. Далее можно продолжать движение, но для подстраховки нужно время от времени останавливаться, чтобы проверить, нет ли признаков перегрева двигателя и нет ли следов утечки охлаждающей жидкости.

РАСПРОСТРАНЕННЫЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Забитый, грязный или засоренный радиатор.

Неисправна муфта вентилятора или неисправен электровентилятор.

Неправильно установлен угол опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Дефектная прокладка радиатора.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен насос охлаждающей воды

(проскальзывание рабочего колеса на внутреннем валу насоса).

Владелец пожаловался, что двигатель его автомобиля перегревается, но это происходит только при движении по автостраде на высокой скорости. Автомобиль был оснащен двигателем, безотказно работавшим при движении в городском цикле.

Механик промыл систему охлаждения и заменил герметичную пробку радиатора и водяной насос, полагая, что причиной перегрева стало уменьшение расхода охлаждающей жидкости в системе охлаждения. В ходе дальнейшей проверки было выявлено, что при прокручивании двигателя стартером с выкрученными свечами зажигания из одного из цилиндров выбрасывался ОЖ. Проблема решилась заменой прокладки ГБЦ. Очевидно, что утечка, вызванная дефектной прокладкой, не была настолько велика, чтобы вызвать неисправность двигателя — до тех пор, пока частота вращения и нагрузка на двигатель не увеличились настолько, чтобы увеличились вызванные ими утечка охлаждающей жидкости и тепловыделение. не привести к быстрому повышению температуры.

Рис. 7.42. В середине 1980-х годов многие производители начали использовать поликлиновые ремни (клиновые поликлиновые ремни вместо поперечных зубьев). К двигателю подходят старые водяные насосы, но они могут вращаться в противоположном направлении. Это может привести к перегреву двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать требуемому для создания необходимого потока воздуха через радиатор.

Материалы: http://vaz-rukovodstvo.ru/2110/peregrev-dvigatelya.html

Как известно, ВАЗ 2110 оснащается двумя типами двигателей – с 8 и 16 клапанами. Существует несколько основных, наиболее распространенных причин, из-за которых происходит этот самый перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и способы решения этих проблем по отдельности.
