Что такое ЭБУ (ECU): электронный блок управления

Современный автомобиль невозможно представить без множества электронных систем. Развитие и активное внедрение электроники в конструкцию ДВС привело к тому, что работу двигателя контролирует электронный блок управления двигателем ECU (ЭБУ). Модули подобного типа также имеют название контроллер. Как сам бензиновый или дизельный  мотор, так и другие системы транспортного средства управляются посредством специальных блоков управления.

Рекомендуем также прочитать статью об устройстве системы смазки ДВС. Из этой статьи вы узнаете о видах систем смазки двигателя и основных составляющих элементах в конструкции системы смазки.

Читайте в этой статье

Бортовая сеть и CAN-шина

ЭБУ взаимодействует с различными датчиками, которые отправляют сигналы в блок управления. Далее контроллер производит обработку  полученных данных  по заранее  прописанным алгоритмам. ЭБУ в процессе работы двигателя опирается на информацию от датчиков и посылает ответные команды, которые адресованы исполнительным устройствам, интегрированным в конструкцию ДВС.

Автомобиль имеет так называемую бортовую сеть, в которой главным элементом является ЭБУ. По этой причине блок управления называют компьютером автомобиля, а в среде автолюбителей существует обиходное название «мозги».  Не только двигатель, но и другие системы автомашины имеют собственный контроллер. К таким системам относятся: автоматическая коробка передач, управление подушками безопасности, антиблокировочная система тормозов, система курсовой устойчивости, система климат-контроля и т.д. Каждая из систем имеет свой отдельный электронный модуль: блок управления АКПП,  модуль подушек Airbag, блоки-контроллеры ABS, ESP и т.д. Все модули взаимосвязаны между собой.

Главным в бортовой цепи автомобиля является ЭБУ. Электронный блок управления двигателем ведет постоянный и непрерывный обмен данными с модулями управления других систем. Потоки данных передаются по специальной  CAN-шине. Посредством указанной шины реализовано эффективное объединение всех электронно-цифровых систем автомобиля, что и представляет в итоге единую бортовую сеть.

Тесная взаимосвязь модулей, контроллеров и блоков позволяет максимально оптимизировать работу силового агрегата. Так достигается наилучший показатель расхода топлива, динамично корректируются параметры топливного впрыска и подачи воздуха на впуске. От работы ЭБУ зависит мощность, показатель крутящего момента в том или ином режиме работы двигателя, а также ряд других характеристик.

Какие задачи выполняет ЭБУ двигателем

К базовым функциям блока управления двигателем автомобиля относятся:

ЭБУ получает от датчиков информацию о частоте вращения и положении коленчатого вала двигателя. Контроллер учитывает скорость движения автомобиля, фиксирует данные о напряжении в бортовой сети и т.п.

Как устроен электронный блок управления ДВС

ЭБУ является электронной платой, которая размещается в корпусе из пластика или металла для надежной защиты контроллера. ECU может быть установлен в моторном отсеке или в салоне автомобиля (в области центральной панели со стороны водителя или пассажира). Место установки контроллера зачастую указано в руководстве по эксплуатации.

Электронная плата ЭБУ включает в себя микропроцессор и запоминающие устройства. Также блок управления имеет специальные внешние разъемы на своем корпусе. Обычно таких разъемов два, они представляют собой выведенные наружу корпуса элементы контроллера. Первый разъем позволяет осуществить подключение блока управления к бортовой сети автомашины. Вторым разъемом (диагностический разъем ЭБУ) становится место для подключения сканирующего устройства (сканера).

Электронный блок управления двигателем имеет на своей плате несколько типов памяти. Существует постоянная память, в которой содержатся базовые микропрограммы и записаны ключевые параметры для нормальной работы ДВС. На плате ЭБУ дополнительно присутствует оперативная память, которая позволяет блоку управления  динамично обрабатывать поступающие данные от датчиков, а также кратковременно сохранять определенные результаты.

Еще одним элементом является отдельное запоминающее устройство, в котором хранится временная информация о том, сколько времени проработал ДВС, какой километраж был пройден, количество потребленного топлива, коды блокировок или доступа, коды ошибок двигателя и т.д. Информацию из этого устройства можно удалять (стереть или сбросить код ошибки в ЭБУ).

Программы ЭБУ разделяются на два типа модулей. Присутствует  функциональный и контрольный модуль ПО блока управления двигателем. Функциональный модуль принимает и обрабатывает полученные данные, а также отсылает импульсы на исполняющие устройства. Контрольный модуль следит за тем, чтобы сигналы от датчиков находились в допустимых рамках применительно к заданным изначально параметрам. Если контрольный модуль фиксирует отклонения от прописанных параметров,  но они еще находятся в допустимых пределах, тогда осуществляется коррекция. В случае серьезного сбоя контрольный модуль ЭБУ заблокирует двигатель.

Программное обеспечение ЭБУ поддается коррекции. Блок управления двигателем можно перепрошить, тем самым заменив штатную программу и внеся изменения в базовые настройки и параметры работы силового агрегата. Данный способ получил название чип-тюнинг бензинового или дизельного двигателя.

Сбои и ошибки двигателя записываются в память ЭБУ

ЭБУ имеет встроенную систему диагностики. Если контроллер фиксирует отклонение, ошибку или сбой в работе двигателя, тогда на приборной панели загорается соответствующая пиктограмма (обычно желтого или красного цвета), или же информационная надпись сheck-еngine. Автолюбители в быту данный предупреждающий сигнал определяют как «загорелся чек».

Возникающие ошибки в работе двигателя имеют индивидуальный код. Коды ошибок хранятся в ЭБУ, так как записываются в память запоминающего устройства на плате контроллера. Для диагностики и выявления неисправностей специалисты подключают к блоку управления двигателем специальный сканер через диагностический  разъем ЭБУ. Сканер считывает коды ошибок (расшифровывает) и отображает их на своем дисплее. По этим данным  можно получить представление о том, в каком состоянии  находится мотор и какие имеет неисправности.

Неисправности электронного блока управления двигателем

Блок управления является надежным устройством, но встречаются отдельные случаи его некорректной работы или выхода из строя. Неисправности ЭБУ двигателя могут возникать по следующим причинам:

  • короткое замыкание ЭБУ;
  • сильный перегрев контроллера;
  • воздействие влаги на плату и разъемы;
  • коррозия корпуса и разъемов блока управления;
  • механическое ударное воздействие, вибрации;

На поломку ЭБУ указывают сбои в работе двигателя при полностью исправных датчиках и системах ДВС, а также с учетом полного исключения других возможных причин. Исправная работа блока управления зависит от нормального напряжения в бортовой сети автомобиля, а также от получения рабочих сигналов от датчиков.

Если ЭБУ вышел из строя, тогда двигатель может работать неустойчиво или с большими провалами на разных режимах работы. Часто двигатель с неисправным ЭБУ оказывается заблокирован. На панели приборов высвечивается ошибка (горит «чек»). Данная ошибка полностью не сбрасывается сканирующими и другими устройствами, или же «чек» снова загорается  после сброса ошибки спустя какое-то время.

В таких случаях необходимо оценить состояние блока управления двигателем. Ремонт ЭБУ возможен и обойдется дешевле, но предпочтительнее осуществить замену ЭБУ на новый полностью исправный блок. Подбирать блок управления двигателем на машину необходимо строго в соответствии с маркой и моделью, типом установленного двигателя и другими важными параметрами конкретного транспортного средства. Дополнительно может потребоваться настройка нового ЭБУ после его установки на автомобиль.

Читайте также

krutimotor.ru

Электронный блок управления — как он управляет двигателем?

ЭБУ Учитывая, что «жизнедеятельность» транспортного средства напрямую зависит от корректной работы всех его составляющих систем, нет ничего удивительного в существовании некого «мозгового центра», который выполняет контроль за их состоянием и деятельностью. Таким центром является электронный блок управления (ЭБУ). Неисправности этой структурной части автомобиля, незамедлительно отображаются на работе электропитания трансмиссии, выхлопной системы и других «подконтрольных» элементах. Сейчас мы постараемся разобраться в принципе работы электронного блока управления, а также рассмотрим основные причины его поломок и способы их устранения.

1. Принцип работы и особенности электронного блока управления

В разделе автомобильной электроники, данное устройство является общим термином, объединяющим любые встроенные системы, которые, в свою очередь, управляют одним или несколькими механизмами в подсистемах машины. Виды электронных блоков управления разделяются на: электронный блок управления двигателем (наиболее распространенный тип), центральный блок управления, объединенный моторно-трансмиссионный блок управления, блок управления тормозной системой, центральный модуль управления, главный электронный модуль, модуль управления подвеской, контролер кузова, центральный модуль синхронизации и т.д.

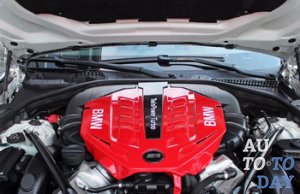

Под капотом

Иногда, все эти системы, взятые вместе, называют компьютером автомобиля, хотя с технической точки зрения это несколько блоков. Довольно часто, одна сборка может включать в себя большое количество отдельных модулей управления. Так, отдельные современные автомобили, объединяют в себе до 80 электронных блоков управления, а их встроенное программное обеспечение продолжает свое успешное развитие. В связи с этим, управление возросшим количеством сложных ЭБУ автомобиля, играет сегодня главную роль в его эффективном функционировании.

Основным видом электронных блоков управления автомобилем есть ЭБУ двигателя (его, также, часто называют просто электронным блоком). Использование данного устройства качественно оптимизирует ряд основных параметров транспортного средства: мощности, расхода топлива, крутящего момента, уровня содержания вредных веществ в выхлопных газах и т.д. Он представлен в виде некого вычислительного устройства, основная задача которого выражается в обработке информации, поступающей от входных датчиков, и передачи основанных на ней, соответствующих управляющих команд к различным системам двигателя.

С конструктивной стороны, такой блок состоит из коробки (аппаратного железа) и необходимого для работы программного обеспечения, центральной частью которого выступает процессор. Именно сюда поступают данные со всех датчиков силового агрегата, после чего они поддаются обработке и последующему анализу. К традиционной информации датчиков (такой как положение и частота вращения коленвала или расход воздуха), добавились дополнительные данные о скорости транспортного средства, уровне кислорода в выхлопных газах, неровностях дорожного покрытия, запрос на включения кондиционера и куча других сигналов, направленных на оптимизацию рабочего процесса двигателя. Количество датчиков современных автомобилей, давно перевалило за 20.

Электронный блок управления Установка программного обеспечения необходима для проведения вычислительных операций. Отличительной чертой, современных электронных блоков управления есть возможность перепрограммирования, что позволило отойти от серьезных ограничений, устанавливаемых заводской программой и открыть новые горизонты для применения тюнинга двигателя, к примеру, установки турбокомпрессора или оборудования для применения альтернативных видов топлива.

Мы не будем сейчас вдаваться в суть деятельности каждого отдельного ЭБУ, поскольку это займет очень много времени, а лучше сосредоточим свое внимание на описанном электронном блоке управления двигателя, ведь, как мы уже отмечали, именно он выступает залогом эффективного функционирования силового агрегата, а значит и всего автомобиля.

2. Причины выхода из строя ЭБУ

Любой электронный блок управления – важное оборудование, а появление в нем неисправностей может вызвать некорректную работу всего механизма. Будучи своеобразным «мозговым центром» всей системы ЭБУ, он отвечает за все процессы происходящие в ней, поэтому даже незначительное повреждение микропроцессора может стать причиной сбоев в работе трансмиссии, системы контроля за токсичностью выхлопов, системы зарядок и многих других составляющих жизнеспособности транспортного средства. Основными признаками выхода из строя электронного блока управления считается отказ в запуске двигателя, постоянные сообщения о нарушениях его работы, которые никак не очищаются и некоторые другие симптомы.

ЭБУВ принципе, появление неисправностей в работе ЭБУ, достаточно редкое явление, которое, обычно, нельзя спрогнозировать, а что бы выявить и подтвердить поломку, производителям и ремонтным предприятиям приходится выполнять следующие проверки:

— проверку электроники и возможности перегрева;

— проверку деталей на наличие коррозии и разрушения;

— оценку качества сборки самого блока, проводить фрактографию.

Выполнение всех перечисленных условий на этапе испытания, в будущем позволит предотвратить повреждения и в разы увеличить производительность.

Причин выхода из строя данного устройства, на сегодняшний день, существует очень много и все они зависят от типа электронного блока, места его расположения и ключевых функций. Среди самых распространенных из них, выделяют отсутствие контакта с блоком зажигания, различными датчиками, контроллером работы инжектора, температурным датчиком, а также невозможность наблюдения за работой датчика АБС. Кроме того, на поломку устройства, серьезное влияние оказывают механические повреждения от вибрации и ударов или попадание влаги на микросхему (просачиваясь внутрь, вода часто вызывает замыкание и коррозию).

ЭБУТаким образом, при появлении любой неисправности, в электронном блоке может произойти перенапряжение, что нередко, полностью выводит систему из строя. Также, специалисты многих автосервисов, среды возможных причин поломки ЭБУ выделяют значительную долю тех, которые образовались в следствии попыток автолюбителей самостоятельно отремонтировать устройство, или же доверяли это дело сомнительным профессионалам.

Отдельное внимание, хотелось бы уделить причинам поломок, возникающих в электронном блоке управления работой двигателя. К ним относят:

— «прикуривание» от автомобиля с работающим мотором;

— несоответствие полярностей при подключении аккумулятора;

— отсутствие необходимых знаний и умений при установке сигнализаций и проведении ремонтных работ по части электрики;

— снятие клеммы аккумулятора в процессе работы двигателя;

— включение стартера с отсоединенной силовой шиной;

— попадание в электронный блок управления влаги;

— замыкание или полный обрыв проводки;

— попадание электрода от сварочных работ на проводку или датчики транспортного средства;

— неполадки в высоковольтной части системы зажигания: катушках, проводах, распределителе и т.д.

Электронный блок управления двигателем Однако, о каком бы виде блока управления не шла речь, главное помнить, что он состоит из множества довольно сложных соединений, а значит попытки самостоятельного проведения ремонтных работ могут спровоцировать серьзные проблемы в деятельности данного агрегата. Что касается представителей новых моделей транспортных средств, то при появлении неисправностей в блоке управления, рекомендуется полная замена указанного устройства. Если автомобиль пребывает еще на гарантийном обслуживании, то разумным будет обратиться в дилерский центр, где и будет осуществлена замена блока.

Обратите внимание! Ремонт электронных блоков управления двигателем некоторых моделей машин вообще невозможен, даже если Вы обратитесь за помощью к самым квалифицированным профессионалам. Однако, как бы там ни было, начальным этапом решения проблемы, в первую очередь, выступает качественная диагностика, а затем, посоветовавшись со специалистами, можно решать дальнейшую судьбу вышедшего из строя ЭБУ.

3. Ремонт электронного блока управления

Ремонт электронного блока управления — довольно сложная и трудоемкая процедура, которую рекомендуется применять в исключительно редких случаях: когда произвести замену, по каким либо причинам не получается, или когда она будет слишком дорогостоящей для владельца автомобиля. Приступать к самостоятельным ремонтным действиям, специалисты и вовсе не советуют, так как существует большая вероятность повреждения электронных «мозгов», что, в свою очередь, выведет из строя все сопутствующие системы транспортного средства.

ЭБУ Учитывая сложность устройства ЭБУ, оно не подлежит ремонту в условиях обычной станции технического обслуживания, где убедившись в наличии проблемы его просто заменят на новое. Для более существенной проверки работоспособности блока, необходимо провести специальное тестирование, с использованием особого оборудования, которое имеется в наличии лишь в специализированных сервисных центрах. Перед заменой вышедшего из строя механизма, следует выяснить и устранить причину его «смерти» и хоть эта задача может оказаться совсем непростой, зато избавит Вас от возможности скорой повторной замены.

Основная масса имеющихся в продаже блоков управления, уже была когда-то в использовании, а после выхода из строя, их просто восстановили на заводе-изготовителе, что кстати, намного выгоднее чем создание детали с нуля. Конечно, не все сломанные механизмы подлежат процедуре восстановления. Так, например, ЭБУ с «утопленника», который длительное время был покрыт водой, скорее всего никто ремонтировать не будет.

Несмотря на то, что по внешним параметрам (форма, размер, одинаковое расположение контактов) электронные блоки управления могут выглядеть совершенно одинаково, их настройки все равно будут серьезно отличаться. Это и не удивительно, ведь все они отвечают за работу двигателей автомобилей разных марок, выпущенных в разное время. Если установить неподходящую модель ЭБУ, транспортное средство может даже поехать, но никакая из его систем не будет стабильно работать. Тоесть, надо, что бы сменный электронный блок полностью соответствовал сломанному. Поэтому, при покупке ЭБУ необходимо знать марку транспортного средства, год его выпуска, объем двигателя и код, обозначенный производителем на блоке.

ЭБУ Каждый электронный блок управления имеет микросхему «PROM», в которой сохраняются все настройки систем данного автомобиля. Чаще всего, при замене ЭБУ ее просто переставляют со старого агрегата на новый, а в более современных моделях транспортных средств, вместо микросхемы используют флеш-память или EEROM – запоминающее устройство с возможностью перезаписи.

При установке блока, основным заданием есть подключение устройства к проводке машины, с использованием для этого соответствующих разъемов. Сложность в этом деле, главным образом состоит в неудобности расположения ЭБУ, из-за чего к нему трудно добраться. Однако, перед тем как браться за проводку, важно не забыть отсоединить клемму аккумулятора.

Многие электронные блоки управления, после подключения проводов, учитывая параметры транспортного средства, требуют дополнительной настройки. В каждом отдельном случае этот процесс индивидуален и должен описываться в инструкции по обслуживанию автомобиля. Выполнить процедуру перепрограммирования, называемую еще «чип-тюнингом» могут только специалисты авторизированных сервисных центров.

Прежде, чем обращаться к ним за помощью (сдавать ЭБУ в ремонт или на настройку), следует владеть некоторыми данными о своем автомобиле. В первую очередь, исходя из свидетельства регистрации или техпаспорта транспортного средства, определите его марку, модель, год выпуска, название (буквы перед номером), объем двигателя, тип трансмиссии (механическая коробка или автоматическая). Далее снимите устройство и перепишите с его этикетки название фирмы-производителя и каталожные номера. Всю эту информацию нужно будет сообщить сотрудникам сервисного центра, которые будут заниматься устранением возникшей проблемы.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Электронный блок управления — Википедия

Материал из Википедии — свободной энциклопедии

В автомобильной электронике электронный блок управления (ЭБУ) — это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.

Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля. (Технически это не единый компьютер, а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.

Некоторые новые автомобили включают в себя до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью[2]. Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.

Системы электронных блоков управления[3]

  • ABS (Anti-lock braking system) — Антиблокировочная система.
  • ACU (Airbag Control Unit) — Блок управления подушками безопасности.
  • Amplifier (Звуковой усилитель).
  • BCM (Body Control Module) — controls door locks, electric windows, courtesy lights, etc. — Контроллер бортовой электроники.
  • Brake Control Module (ABS or ESC) — Модуль управления тормозной системой.
  • CCP (Climate Change and Prediction) — Блок управления климат-контролем.
  • CCU (Convenience Control Unit)
  • CD Changer (Проигрыватель компакт-дисков).
  • Cellular Telephone (сотовый телефон).
  • Chime (Система звукового оповещения).
  • CV RSS (Continuously Variable road sensing suspension) — Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
  • DCU (Door Control Unit) — Блок управления дверьми.
  • Digital Radio Receiver (Цифровой радиоприемник).
  • DIM (Dashboard Integration Module) — Интегрированный модуль приборной панели.
  • Door Module (s) (Дверные контроллеры).
  • Driver Door Module (Контроллер водительской двери).
  • Driver Information Center — (Система информации водителя).
  • Dual Zone HVAC — Двухзонный климат-контроль.
  • E&C Bus (Мультиплексная шина систем комфорта).
  • ECM (Engine Control Module) — Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
  • ELC (Electronic level control) — Пневмоподвеска с электронным контролем уровня положения кузова).
  • EPS (Electric power steering) — Электрический усилитель руля.
  • ESP (Elektronic Stability Program) — Электронный контроль устойчивости.
  • ETACS (Electronic Timing And Control System) — Электронная система полного управления автомобилем
  • Head Up Display (Контроллер верхнего информационного дисплея).
  • HMI (Human Machine Interface) — (Board Computer) — Бортовой компьютер.
  • HPS (Hydraulic power steering) — Гидравлический усилитель руля.
  • HVAC (Heating, Ventilation and Air Conditioning) — Климат-Контроль.
  • IPC (Instrumental Panel Cluster) — Электронная комбинация приборов.
  • Memory Mirror Module (Контролер зеркал с памятью).
  • Memory Seat Module (Контроллер сидений с памятью).
  • Multifuncton Alarm Module — Многофункциональный охранный модуль.
  • Navigation Radio (Радио с навигационной системой).
  • OnStar (Навигационная система).
  • Passenger Door Module (Контроллер двери пассажира).
  • PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
  • Personalization (Система авторизованного доступа).
  • PPS (Passenger Presence System) — Система контроля наличия пассажира.
  • PSCU (Electric Power Steering Control Unit — Generally this will be integrated into the EPS powerpack.
  • Radio (Радиоприемник).
  • RCCP (Rear Climate Change and Prediction) — Задняя панель управления климат-контролем.
  • Rear Aux Climate Module — Дополнительная задняя климатическая установка.
  • Rear Seat Entertainment (Развлекательный центр задней части салона).
  • Remote Function Actuation (Дистанционное управление).
  • RIM (Rear integration module) — Интегрированный модуль задней части салона.
  • RSS (Road Sensing Suspension) — Подвеска с изменяемой жесткостью амортизаторов.
  • SIR (Supplemental Inflatable Restraint) — Дополнительные (Airbags) подушки безопасности.
  • SCU (Seat Control Unit)
  • SCU (Spee
  • Serial Data Gateway (Контроллер мультиплексной шины).
  • TСМ (Transmission control module) — Модуль управления трансмиссией.
  • TCS (Traction control system) — Антипробуксовочная система.
  • TCU (Telephone Control Unit) — Блок управления телефоном.
  • VTD (Vehicle Thief Deterrent) — Охранная сигнализация.

Видео по теме

Выход из строя ЭБУ

Основными симптомами выхода из строя ЭБУ являются отказ в запуске двигателя, постоянная индикация об ошибке в работе двигателя которая не может быть очищена. Выход из строя ЭБУ случается довольно редко и никогда нельзя спрогнозировать точно когда он произойдет. Для выявления и подтверждения выхода из строя ЭБУ производителям и ремонтным предприятиям необходимо выполнить ряд следующих[4] проверок:

  • оценить качество сборки блока
  • Проверить электронику
  • Провести фрактографию
  • Проверить на перегрев
  • проверить на коррозию и разрушение

Выполнение данных условий в испытаниях позволит в будущем предотвратить повреждения и увеличить производительность.

Модули управления двигателем

Данный раздел имеет чрезмерный объём или содержит маловажные подробности.

Если вы не согласны с этим, пожалуйста, покажите в тексте существенность излагаемого материала. В противном случае раздел может быть удалён. Подробности могут быть на странице обсуждения.

Контроллеры компании <Bosch>

  • Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
  • Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 — 2007) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 — 2011) (Евро-3) Фазированный впрыск.
  • Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
  • Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

Контроллеры <Delphi>

  • Delphi MT20 (Евро 3)
  • Delphi MT80 (Евро 3/4/5/6)[5]
  • Delphi MT92 (Евро 3/4/4/6) — Gasoline Direct injection (GDi).
  • Delphi AC Delco E39/E39A (Евро 2)
  • Delphi AC Delco E73
  • Delphi AC Delco E78
  • Delphi AC Delco E83
  • Delphi MR140

Контроллеры <GM>

  • GM EFI-4 (24/32/32 Pin) (США-83) — Моновпрыск.[6]
  • GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) — 8кл. попарно — параллельный впрыск, 16кл. фазированный впрыск
  • GM ITMS-6F (Евро-2) — Попарно — параллельный впрыск.

Контроллеры <Siemens>

  • Simtec 70 (Евро 2) Фазированный впрыск.
  • Simtec 71 (Евро 3) Фазированный впрыск.
  • Simtec 75.1 (Евро 4) Фазированный впрыск.
  • Simtec 75.5 (Евро 4) Фазированный впрыск.
  • Simtec 76 (Евро 2/3)
  • Simtec 81 (Евро 5) Непосредственный впрыск.

Контроллеры <АВТЭЛ>

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах — Итэлма (Первый элемент в обозначении прошивки — литера «I» в маркировке ЭБУ) и Автэл[7] (Первый элемент в обозначении прошивки — литера «А».

  • Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно — параллельный впрыск. (На этикетке присутствует обозначение отладочной версии «Квант».)
  • Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение «Квант».)
  • Январь 5.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника».
  • Январь 5.1.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника». (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
  • Январь 5.1.2 (55 Pin) На этикетке: ООО «НПП АВТЭЛ»

Контроллеры <Итэлма>

  • VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
  • VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
  • VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).
  • T11183 (Евро 2/4) (1.6л,8кл.))[8] Попарно-параллельный впрыск.
  • T11186 (Евро 4) (1.6л,8кл.)
  • T11194 (Евро 3) (1.6л,16кл.)
  • T21067 (Евро 3) (1.6л,8кл.)
  • T21114 (Евро 2/3) (1.6л,8кл.)
  • T21116 (Евро 4) (1.6л,8кл.)
  • T21124 (Евро 2/3) (1.6л,16кл.)
  • T21126 (Евро 3/4) (1.6л,16кл.)

Контроллеры <ЭЛКАР>

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I — Итэлма) (А — Автэл).

  • Январь 5.1 [9] (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: <Элкар>, ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.[10]
  • Январь 5.1.1 [11] (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.2 [11] (16кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно — параллельный впрыск.
  • Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 — 2007) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 — ) Попарно — параллельный впрыск./ Фазированный впрыск.
  • М10.3 (Евро 2/3).
  • М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 — ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
  • М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
  • М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Open source проекты

См. также

Примечания

wiki2.red

Как работают электронные блоки управления автомобиля(ECU). » Хабстаб

Как работают электронные блоки управления автомобиля(ECU).
С каждым годом устройство автомобиля усложняется и сегодня автомобиль может содержать в себе более 50-ти микропроцессоров. Несмотря на то что микропроцессоры значительно усложняют понимание того как работает автомобиль, они предназначены для упрощения его эксплуатации.
Давайте рассмотрим некоторые причины появления такого количества микропроцессоров:
  • Необходимость сложного механизма управления, для уменьшения выбросов и соответствия стандартам экономии топлива;
  • Расширение диагностических возможностей;
  • Упрощение производства и разработки автомобиля;
  • Появление новых функции безопасности;
  • Появление новых функции комфорта;

Сложности управления двигателем.
Перед тем как вышел закон, регламентирующий количество вредных выбросов в атмосферу, можно было легко обойтись без микропроцессоров. С принятием этого закона, появилась необходимость в сложных системах управления. Эти системы регулируют качество топливовоздушной смеси, чтобы каталитический нейтрализатор максимально очищал выхлопные газы от вредных веществ.
Наиболее загруженным блоком управления автомобиля является блок управления двигателем (ECM). ECM — самый мощный компьютер на борту автомобиля, в котором применяется способ управления с обратной связью. Под обратной связью понимается следующее, когда для управления входом системы используются информация с выхода системы. Сбор информации для управления осуществляется с десятков датчиков. ECM знает все начиная от температуры воздуха и заканчивая количеством кислорода в выхлопе. На основе этих данных выполняются тысячи операций в секунду, выполняется работа с таблицами, решение длинных уравнений. Все это делается для вычисления момента зажигания и времени открытия форсунок. Современный ECM обычно содержит 32-битный процессор, работающий на частоте 40 MHz.

Компоненты ECU.
В ECU на многослойной плате вместе с микроконтроллером располагаются сотни компонентов. Давайте рассмотрим некоторые из них.
Аналого-цифровой преобразователь (ADC) — это устройство необходимо для чтения данных с некоторых датчиков в автомобиле, например,  с датчика кислорода. Напряжение на выходе датчика кислорода, как правило, от 0 до 1,1V. Процессор же понимает только цифровые сигналы, а ADC преобразует аналоговое значение в 10-ти битное двоичное число, которое понимает процессор.

Драйвер — это устройство, необходимое для преобразования сигналов, цель которого управлять чем-либо.

Цифро-аналоговый преобразователь (DAC) — иногда ECM необходимо предоставить аналоговый сигнал, для запуска некоторых компонентов двигателя.

Чип связи — на этих чипах реализуются различные стандарты связи, которые используются в автомобиле. Существует несколько стандартов,  но на данный момент самый распространённый стандарт связи в автомобиле — CAN (Controller-Area Networking). Этот стандарт связи позволяет передавать данные со скоростью 500 килобит в секунду (Kbps). Такая скорость необходима потому, что некоторые модули обмениваются данными сотни раз в секунду. Физически CAN шина состоит из 2-х проводов.

На многих современных автомобилях управление форсунками, свечами зажигания, включением вентилятора осуществляется цифровыми сигналами. Цифровой сигнал можно охарактеризовать следующим образом, он либо есть,  в таком случае,  говорят,  что на выходе 1, либо его нет, тогда говорят, что на выходе 0 и не принимает промежуточных значений. Так вот, для управления вентилятором необходимо подать на реле, управляющее вентилятором, 12 вольт и обеспечить ток 0,5 ампера. Микроконтроллер не может обеспечить такой ток и напряжение, обычно он может выдать напряжение 5 вольт и ток 0,02 ампера, поэтому между реле и микроконтроллером ставят транзистор. Таким образом, обеспечивают необходимые условия для включения вентилятора.

Расширенная диагностика.
Ещё одним преимуществом CAN шины является то, что каждый модуль может связаться с центральным модулем и передать информацию об имеющихся ошибках. Центральный модуль сохраняет их и выводит эту информацию на приборную панель и на диагностическую колодку. Это облегчает поиск, так называемых, плавающих неисправностей, которые исчезают, как только автомобиль приезжает в автомобильную мастерскую. На каждый автомобиль есть документация,  в которой расшифровываются коды ошибок,  которые сохраняются в ECU. Иногда эти ошибки можно считать без диагностического оборудования. Например, на некоторых автомобилях, замкнув два вывода диагностической колодки и включив зажигание, начнёт мигать «Check Engine»,  по количеству мигании можно определить код ошибки.

Упрощение разработки и производства.
С появлением стандарта связи проектировать и производить автомобили стало значительно проще. Хорошим примером такого упрощения является приборная панель. Панель приборов собирает и отображает данные из различных частей автомобиля. Большая часть этих данных используется другими модулями авто. Например,  ECM знает температуру охлаждающей жидкости и оборотов двигателя. ECM отправляет пакет, состоящий из заголовка и данных, где заголовок представляет собой число, которое идентифицирует пакет либо как скорость движения или показания температуры. Приборная панель содержит другой модуль,  который разбирает пакет и обновляет показания соответствующего датчика. Большинство производителей автомобилей покупают приборную панель в собранном виде у поставщика, который разрабатывает их по спецификации. Это делает работу по проектированию приборной панели намного проще как для автопроизводителя так и для поставщика. Автопроизводитель составляет техническое задание, в котором описывает список пакетов,  которые будет получать приборная панель, остальное определено спецификацией стандарта. Таким образом, не возникает вопроса какой сигнал будет соответствовать скорости 30 км/ч и как он генерируется. Коммуникационные стандарты позволяют производство некоторых компонентов автомобиля отдавать на аутсорсную разработку.

Микропроцессорные датчики.
Например, традиционный датчик давления содержит в себе устройство, которое выдаёт различное напряжение в зависимости от приложенного давления. Как правило, выходное напряжение нелинейно и очень мало, поэтому требуется его дальнейшее усиление. Некоторые производители разрабатывают интеллектуальные датчики, в которые интегрирован микропроцессор. Это позволяет считывать напряжение, калибровать его с помощью кривых температурной компенсации, усиливать и передавать давление непосредственно по коммуникационной шине. Это снижает нагрузку на модуль, который работает с этим датчиком, иначе все эти расчёты ему пришлось бы выполнять самому. Ещё одним преимуществом смарт-датчика является то, что цифровой сигнал, посылаемый по шине связи менее восприимчив к помехам чем аналоговый. Также наличие шины связи упрощает прокладку электропроводки. Давайте рассмотрим подробнее как это происходит.

Упрощённая электропроводка.
Метод, который упрощает проводку автомобиля называется мультиплексирование. В старых авто, провода от каждого переключателя надо было соединять с питанием, а количество разных переключателей росло с каждым годом. Мультиплексная система предусматривает подведение ко всем устройствам, входящим в систему, двух проводов — силовой,  по которому к потребителю подводится “плюс” питающей сети, и управляющий,  по которой проходит сигнал на включение или выключение, зашифрованный в двоичном коде. Сигнал формируется в мультиплексоре при нажатии соответствующего выключателя. Демультиплексор потребителя, получив сигнал, расшифровывает его и, если он соответствует коду включения этого потребителя, подключает его к питающей сети. Подобным же образом происходит отключение потребителей. Таким образом, нет необходимости запускать в дверь целую пачку проводов, чтобы отслеживать все переключатели водительской двери.

Безопасность, комфорт и удобства.
За последние десятилетия, системы безопасности,  такие как ABS, SRS, ESC стали обыденными на автомобилях. Каждая из этих систем добавляет новый модуль в автомобиль, который, в свою очередь, содержит несколько микропроцессоров. В будущем количество этих модулей будет только увеличиваться. Увеличение количества модулей ведёт к увеличению потребляемой мощности, поэтому в ближайшем будущем планируют перейти от текущей системы с напряжением 14V, к системе с напряжением 42V.

hubstub.ru

ЭБУ (электронный блок управления) — Словарь автомеханика

ЭБУ — сокращение от термина «электронный блок управления двигателем» на английском языке звучит Powertrain Control Module, представляет собой одну из основных частей системы контроля за двигателем транспортного средства. Часто этот блок называют «мозг» системы управления двигателем. ЭБУ принимает и обрабатывает входящую информацию от большинства датчиков автомобиля и, оперируя собранными данными, обуславливает управляющее воздействие на большинство управляющих систем.

Преимущества электронного блока управления двигателем:

  • оптимизация мощности и крутящего момента двигателя;
  • оптимизация расхода горючего и состава отработанных топливных газов;
  • оптимизация остальных опций работы двигателя внутреннего сгорания.

Основной принцип работы блока управления двигателем

Приспособление сконструировано по принципу объединения программного обеспечения и аппаратной части девайса. Основным компонентом аппаратного обеспечения можно назвать микропроцессор, перерабатывающий аналоговые сигналы с датчиков автомобиля. В некоторых случаях бортовик обеспечивает аппаратное воздействие, совершаемое с помощью совместного перерабатывающего устройства.


Модули программного обеспечения блока управления:

Функциональный. Получает и обрабатывает сигналы от сенсоров, а также оказывает управляющее воздействие на отдельные устройства автомобиля.

Контролирующий. Выполняет проверку и корректирует сигналы. Большинство Электронных Блоков Управления являют собой программированное устройство, благодаря чему пользователь в любой момент может перепрограммировать девайс. Эта функция особенно актуальна для тех, кто решил заняться тюнингом двигателя: установкой турбины и гиперкулера, внесением изменений в топливную систему или установкой дополнительного оборудования для обработки дополнительных видов топлива.


Функции, которые выполняет электронный блок управления двигателем:

  1. Оптимизация, корректировка и контроль за впрыском топлива;
  2. Корректирование положения заслонки при любом ходу;
  3. Оптимизация систем, отвечающих за зажигание, предотвращение неполадок связанных с ним;
  4. Регулирование отработанных газов и управление системами сбора паров отработанного топлива;
  5. Продвинутое регулирование большинства систем регулирования газов и управление их распределением;
  6. Регулирование температуры жидкости для охлаждения.

Электронный блок управления двигателем подключается ко всей электронике автомобиля и работает в совокупности с ними.


Основные признаки проблем с электронным блоком управления:

Замену ЭБУ нужно производить лишь после тщательной диагностики и определения причин неисправности.

  • отсутствие сигналов, отвечающих за управление системами двигателя и исполнительными механизмами;
  • отсутствие реакции на регулирование датчиков автомобиля;
  • полное отсутствие любой связи с подключающимся диагностическим устройством;
  • физические повреждения ЭБУ.

Основные причины возникновения неисправностей в ЭБУ:

  • Вмешательство в электронные системы авто неквалифицированным работником;
  • «Прикуривание» при рабочем двигателе автомобиля;
  • Неправильное подключение полярности аккумулятора авто;
  • Снятие клеммы аккумулятора при рабочем двигателе;
  • Запуск стартера при отсоединенной силовой шине;
  • Попадание электрода на датчики или проводку при проведении сварочных работ;
  • Чрезмерная влажность, что приведет к попаданию воды в блок ЭБУ;
  • Неисправность частей системы зажигания;
  • Замыкание или частичных обрыв проводки автомобиля.

При возникновении неисправности следует незамедлительно отвезти автомобиль в сервис.


В сервисных условиях можно определить лишь основные коды внутренних неисправностей. Блок ремонту не подлежит, меняется целиком.

Произвести самостоятельный поиск неисправности можно следуя универсальному алгоритму:

  • визуальный осмотр электронного блока управления двигателем;
  • сканирование с помощью специального оборудования;
  • проверка исправности приспособления путем его замены;
  • мониторинг функций обеспечения работы бортовика;
  • полная проверка функций исполнения бортовика.

Прежде, чем произвести визуальный осмотр или замену, нужно убедиться что:

  1. в бензобаке отсутствует топливо;
  2. в выхлопной трубе отсутствует затычка;
  3. клеммы аккумулятора надежно затянуты;
  4. электропроводка авто не повреждена;
  5. ключ зажигания подлинный.

Следует отметить один важный момент — когда вы меняете блок управления, то основная работа заключается в подключение к проводке через соответствующие разъемы. Подключение часто усложняется и труднодоступностью к расположению ЭБУ.

Нужно помнить, что в любом случае перед тем как подключать блок нужно отсоединить клемму от аккумулятора, иначе вероятность выхода из строя электронного блока очень высока.

А вместе с ним, последствия коснутся работы электропитания, трансмиссии, выхлопной системы и других элементов. Поскольку для правильного функционирования, электронный блок нуждается в сигналах от всех датчиков, ему требуется нормальное напряжение от аккумуляторной батареи, хорошее соединение с «массой» и возможность отправлять управляющие импульсы и сигналы всем исполнительным устройствам электронной системы.

Связанные термины

etlib.ru

Электронный блок управления — Википедия

Материал из Википедии — свободной энциклопедии

В автомобильной электронике электронный блок управления (ЭБУ) — это общий термин для любых встраиваемых систем, которые управляют одним или несколькими электрическими системами или подсистемами в автомобиле.

Виды ЭБУ подразделяются на Электронный (ECU) / Блок управления двигателем (ECM), Совмещенный моторно-трансмиссионный блок управления, Блок управления трансмиссией, блок управления тормозной системой, центральный модуль управления, центральный модуль синхронизации, главный электронный модуль, контроллер кузова, модуль управления подвеской, блок управления, или модуль управления. Взятые вместе, эти системы иногда называют компьютер автомобиля. (Технически это не единый компьютер, а несколько блоков.) Иногда одна сборка включает в себя несколько отдельных модулей управления.

Некоторые новые автомобили включают в себя до 80 ЭБУ. Встроенное программное обеспечение в ЭБУ продолжает развиваться в соответствии с количеством, сложностью и изощренностью[2]. Управление увеличением сложности и количеством ЭБУ в автомобилестроении стало одной из ключевых задач.

Системы электронных блоков управления[3]

  • ABS (Anti-lock braking system) — Антиблокировочная система.
  • ACU (Airbag Control Unit) — Блок управления подушками безопасности.
  • Amplifier (Звуковой усилитель).
  • BCM (Body Control Module) — controls door locks, electric windows, courtesy lights, etc. — Контроллер бортовой электроники.
  • Brake Control Module (ABS or ESC) — Модуль управления тормозной системой.
  • CCP (Climate Change and Prediction) — Блок управления климат-контролем.
  • CCU (Convenience Control Unit)
  • CD Changer (Проигрыватель компакт-дисков).
  • Cellular Telephone (сотовый телефон).
  • Chime (Система звукового оповещения).
  • CV RSS (Continuously Variable road sensing suspension) — Подвеска с бесступенчатой изменяемой жесткостью амортизаторов).
  • DCU (Door Control Unit) — Блок управления дверьми.
  • Digital Radio Receiver (Цифровой радиоприемник).
  • DIM (Dashboard Integration Module) — Интегрированный модуль приборной панели.
  • Door Module (s) (Дверные контроллеры).
  • Driver Door Module (Контроллер водительской двери).
  • Driver Information Center — (Система информации водителя).
  • Dual Zone HVAC — Двухзонный климат-контроль.
  • E&C Bus (Мультиплексная шина систем комфорта).
  • ECM (Engine Control Module) — Модуль управления двигателем. (Не путать с электронным блоком управления, общим термином для всех этих устройств.)
  • ELC (Electronic level control) — Пневмоподвеска с электронным контролем уровня положения кузова).
  • EPS (Electric power steering) — Электрический усилитель руля.
  • ESP (Elektronic Stability Program) — Электронный контроль устойчивости.
  • ETACS (Electronic Timing And Control System) — Электронная система полного управления автомобилем
  • Head Up Display (Контроллер верхнего информационного дисплея).
  • HMI (Human Machine Interface) — (Board Computer) — Бортовой компьютер.
  • HPS (Hydraulic power steering) — Гидравлический усилитель руля.
  • HVAC (Heating, Ventilation and Air Conditioning) — Климат-Контроль.
  • IPC (Instrumental Panel Cluster) — Электронная комбинация приборов.
  • Memory Mirror Module (Контролер зеркал с памятью).
  • Memory Seat Module (Контроллер сидений с памятью).
  • Multifuncton Alarm Module — Многофункциональный охранный модуль.
  • Navigation Radio (Радио с навигационной системой).
  • OnStar (Навигационная система).
  • Passenger Door Module (Контроллер двери пассажира).
  • PCM (Powertrain control module) Комбинированный модуль управления, состоящий из блока управления двигателем (ECU) и блока управления коробкой передач (TСМ).
  • Personalization (Система авторизованного доступа).
  • PPS (Passenger Presence System) — Система контроля наличия пассажира.
  • PSCU (Electric Power Steering Control Unit — Generally this will be integrated into the EPS powerpack.
  • Radio (Радиоприемник).
  • RCCP (Rear Climate Change and Prediction) — Задняя панель управления климат-контролем.
  • Rear Aux Climate Module — Дополнительная задняя климатическая установка.
  • Rear Seat Entertainment (Развлекательный центр задней части салона).
  • Remote Function Actuation (Дистанционное управление).
  • RIM (Rear integration module) — Интегрированный модуль задней части салона.
  • RSS (Road Sensing Suspension) — Подвеска с изменяемой жесткостью амортизаторов.
  • SIR (Supplemental Inflatable Restraint) — Дополнительные (Airbags) подушки безопасности.
  • SCU (Seat Control Unit)
  • SCU (Spee
  • Serial Data Gateway (Контроллер мультиплексной шины).
  • TСМ (Transmission control module) — Модуль управления трансмиссией.
  • TCS (Traction control system) — Антипробуксовочная система.
  • TCU (Telephone Control Unit) — Блок управления телефоном.
  • VTD (Vehicle Thief Deterrent) — Охранная сигнализация.

Выход из строя ЭБУ

Основными симптомами выхода из строя ЭБУ являются отказ в запуске двигателя, постоянная индикация об ошибке в работе двигателя которая не может быть очищена. Выход из строя ЭБУ случается довольно редко и никогда нельзя спрогнозировать точно когда он произойдет. Для выявления и подтверждения выхода из строя ЭБУ производителям и ремонтным предприятиям необходимо выполнить ряд следующих[4] проверок:

  • оценить качество сборки блока
  • Проверить электронику
  • Провести фрактографию
  • Проверить на перегрев
  • проверить на коррозию и разрушение

Выполнение данных условий в испытаниях позволит в будущем предотвратить повреждения и увеличить производительность.

Модули управления двигателем

Данный раздел имеет чрезмерный объём или содержит маловажные подробности.

Если вы не согласны с этим, пожалуйста, покажите в тексте существенность излагаемого материала. В противном случае раздел может быть удалён. Подробности могут быть на странице обсуждения.

Контроллеры компании <Bosch>

  • Bosch M1.5.4 (55 Pin) (1,45/1,5л.,8кл.) (Россия-83) Одновременный впрыск.
  • Bosch M1.5.4N (55 Pin) (1,5л.,16кл.)(Евро-2) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Bosch MP7.0HFM (55 Pin) (1,5/1,7л.,8/16кл.) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7 (81 Pin) (1,5/1,7л.,8/16кл.) (2003 — 2007) (Евро-2/3) Попарно — параллельный впрыск./Фазированный впрыск.
  • Bosch M7.9.7+ (81 Pin) (1,5/1,7л.,8/16кл.) (2005 — 2011) (Евро-3) Фазированный впрыск.
  • Bosch МЕ7.9.7 (Евро-3) Фазированный впрыск.
  • Bosch МЕ17.9.7 (Евро-3) Фазированный впрыск.

Контроллеры <Delphi>

  • Delphi MT20 (Евро 3)
  • Delphi MT80 (Евро 3/4/5/6)[5]
  • Delphi MT92 (Евро 3/4/4/6) — Gasoline Direct injection (GDi).
  • Delphi AC Delco E39/E39A (Евро 2)
  • Delphi AC Delco E73
  • Delphi AC Delco E78
  • Delphi AC Delco E83
  • Delphi MR140

Контроллеры <GM>

  • GM EFI-4 (24/32/32 Pin) (США-83) — Моновпрыск.[6]
  • GM ISFI-2S (24/32/32 Pin) (1,5 л. 8/16 кл.) (США-83/Евро-2) — 8кл. попарно — параллельный впрыск, 16кл. фазированный впрыск
  • GM ITMS-6F (Евро-2) — Попарно — параллельный впрыск.

Контроллеры <Siemens>

  • Simtec 70 (Евро 2) Фазированный впрыск.
  • Simtec 71 (Евро 3) Фазированный впрыск.
  • Simtec 75.1 (Евро 4) Фазированный впрыск.
  • Simtec 75.5 (Евро 4) Фазированный впрыск.
  • Simtec 76 (Евро 2/3)
  • Simtec 81 (Евро 5) Непосредственный впрыск.

Контроллеры <АВТЭЛ>

Контроллеры Январь x.x.x и Mxx производились на двух разных производствах — Итэлма (Первый элемент в обозначении прошивки — литера «I» в маркировке ЭБУ) и Автэл[7] (Первый элемент в обозначении прошивки — литера «А».

  • Январь 4 (24/32/32 Pin) (1,6л., 8кл.) (Россия-83) Попарно — параллельный впрыск. (На этикетке присутствует обозначение отладочной версии «Квант».)
  • Январь 4.1 (24/32/32 Pin) (1,5л., 8/16кл.) (Россия-83) (1998г.) Фазированный впрыск. (На этикетке присутствует обозначение «Квант».)
  • Январь 5.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника».
  • Январь 5.1.1 (55 Pin) На этикетке: ООО «НПП АВТЭЛ», ТУ 4573-004-45886863-99, Завод-изготовитель «ОАО Автоэлектроника». (1,5 л.,8 кл.) (Евро 0) Одновременный впрыск.
  • Январь 5.1.2 (55 Pin) На этикетке: ООО «НПП АВТЭЛ»

Контроллеры <Итэлма>

  • VS 5.1 1411020-02 (1.45л,8кл.) (Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-72 (1.5л,8кл.) (2003- )(Россия-83) Одновременный впрыск.
  • VS 5.1 1411020-62 (1.5л,8кл.) (2003- ) (Евро 2) Попарно-параллельный впрыск.
  • VS 5.1 1411020-42 (1.5л,16кл.) (2003- ) (Евро 2) Фазированный впрыск.
  • VS 9.2 (Евро 4) БУ дизельным двигателем УАЗ 3151 (Hunter).
  • T11183 (Евро 2/4) (1.6л,8кл.))[8] Попарно-параллельный впрыск.
  • T11186 (Евро 4) (1.6л,8кл.)
  • T11194 (Евро 3) (1.6л,16кл.)
  • T21067 (Евро 3) (1.6л,8кл.)
  • T21114 (Евро 2/3) (1.6л,8кл.)
  • T21116 (Евро 4) (1.6л,8кл.)
  • T21124 (Евро 2/3) (1.6л,16кл.)
  • T21126 (Евро 3/4) (1.6л,16кл.)

Контроллеры <ЭЛКАР>

В обозначении прошивок Январь 7.2 и Микас 10 присутствуют обозначения: (I — Итэлма) (А — Автэл).

  • Январь 5.1 [9] (55 Pin) (1,5 л.,8/16 кл.) (Евро 2) На этикетке: <Элкар>, ТУ 4573-004-45886863-99. (1999 -) Одновременный впрыск.[10]
  • Январь 5.1.1 [11] (55 Pin) (1,5 л.,8 кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.2 [11] (16кл.) (Россия-83) Одновременный впрыск.
  • Январь 5.1.3 (1,5 л.,8 кл.) (Евро 2) Попарно — параллельный впрыск.
  • Я 7.2 (81 Pin) (1,5/1,6л.,8/16кл.) (Евро 2) (2004 — 2007) Попарно — параллельный впрыск./ Фазированный впрыск.
  • Я 7.2M (81 Pin) (1,6л.,8/16кл.) (Евро 2) (2007 — ) Попарно — параллельный впрыск./ Фазированный впрыск.
  • М10.3 (Евро 2/3).
  • М73 (1,4/1,6л.,8/16кл.)(Евро 3) (2007 — ) Фазированный впрыск, работает без датчика положения распределительного вала (датчик фаз).
  • М74 (1.6л,8/16кл.) (Евро 3/4) Фазированный впрыск.
  • М75 (1.6л,16кл.) (Евро 4) Фазированный впрыск.

Open source проекты

См. также

Примечания

wikipedia.green

что это такое, принцип работы ЭБУ и где он находится

Электронный блок управления – устройство, которым оборудуется каждый современный автомобиль. Его наличие обеспечивает качественный контроль за важными агрегатами и узлами машины.

Описание устройства ЭБУ

Электронный блок управления – такое устройство, которое позволяет выполнять прием и обработку данных, подающихся с разных регуляторов и датчиков автомобиля. Процедура обработки информации выполняется по конкретному алгоритму, заложенному разработчиком. После этого образуются команды исполняющего типа, передающиеся на соответствующие узлы и агрегаты.

Благодаря установке электронного блока управления в машину у потребителя есть возможность оптимизации основных показателей работы мотора машины:

  • крутящего момента;
  • основных показателей мощности;
  • состава отработавших газов;
  • расхода горючего и т. д.

Благодаря наличию электроники у потребителя есть возможность диагностики всех автомобильных агрегатов и узлов. Программный контроль обеспечивается при работе как на бензиновом, так и на дизельном моторе.

Основные функции электронного блока управления двигателем в автомобиле

Электронный модуль выполняет сбор данных со следующих устройств:

  • контроллера температуры двигается и воздуха, если последний установлен на машине;
  • контроллера уровня топлива;
  • регулятора подачи кислорода в цилиндры двигателя;
  • контроллера скорости;
  • датчика холостых оборотов;
  • информацию от датчиков систем стабилизации, АБС, антиизноса, а также других контроллеров систем безопасности;
  • данные от датчика положения коленчатого и регулировочного валов;
  • контроллера положения ДПДЗ и педали газа;
  • датчика мониторинга объема охладительной жидкости в системе;
  • датчика напряжения электросети машины;
  • данные из электроцепи электрического управления руля либо ГУР.

Это незначительный объем информации, которую модуль обрабатывает на постоянной основе. Чем больше электроники устанавливается в авто, тем больше список контроллеров, с которыми работает устройство. Во внедорожниках и кроссоверах блок собирает данные от систем пневматической подвески. При приеме и обработке данных электронный модуль передает команды для поддержки работы машинных систем.

По факту модуль всегда следит за работой систем:

  • впрыска инжекторного силового агрегата;
  • подачи воздуха в мотор;
  • зажигания;
  • контроля объема вредных веществ в составе отработанных газов;
  • управления системой газораспределения;
  • управления автоматической трансмиссией;
  • поддержки необходимого уровня температуры;
  • осветительных приборов как внешних, так и внутренних;
  • обогрева салона, а также кондиционирования;
  • электродвигателя системы стеклоподъемников.

Подробный обзор возможностей электронного модуля представлен каналом Мир Матизов.

Вместе с ЭБУ в машине, в зависимости от производителя, могут использоваться:

  • блок определения наличия кузова;
  • модуль синхронизации компонентов коробки передач;
  • блок контроля работы тормозной системы;
  • модуль включения узлов пассивной безопасности и т. д.

Компоненты электронного блока управления двигателем

Независимо от того, какой тип устройства установлен на авто и где находится модуль, все его составные элементы условно разделяются на два блока:

  • программная часть;
  • аппаратная составляющая.

Визуально электронный модуль представляет собой плату, установленную в пластиковый или металлический корпус для обеспечения эффективной защиты блока. Само устройство монтируется в подкапотном пространстве либо салоне машины, в районе приборной панели или напротив пассажирского кресла. Место монтажа ЭБУ обычно указывается в сервисной документации к авто. Конструктивно сама плата состоит из микропроцессорного, а также запоминающего устройства. Модуль оснащается несколькими разъемами, их обычно два.

Непосредственно на плате устройства расположено несколько модулей памяти. Есть постоянная, где хранится информация о работе базовых микропрограмм, также здесь записываются основные параметры для обеспечения эффективной работы мотора. На схеме есть модуль оперативной памяти, его наличие обеспечивает возможность быстрой обработки подающейся информации от контроллеров. Также в этой памяти кратковременно хранятся некоторые результаты диагностики и обработки. Данные из памяти запоминающего модуля можно удалять.

Схема конструкции ЭБУ

Программное обеспечение

Программная составляющая устройства включает в себя несколько модулей:

  1. Контрольный. Предназначен для проверки и регулировки параметров отправляющихся сигналов. Программная составляющая может при необходимости остановить работу двигателя.
  2. Функциональный. Эта часть предназначена для получения импульсных данных, которые подаются на электронный модуль от разных контроллеров и датчиков. После приема функциональная составляющая ЭБУ выполняет обработку информации и формирование команд, которые отправляются на исполнительные компоненты.

Аппаратное обеспечение

Аппаратная составляющая блока включает в себя множество электронных элементов, речь идет о микропроцессорах и других модулях. Эта часть включает в себя аналогово-цифровое преобразовательное устройство, которое ловит аналоговые импульсы. После их приема сигналы преобразуются в цифровой формат, на который ориентирован микропроцессор. Если требуется обратное преобразование импульсов, то эту функцию выполняет преобразовательное устройство. Помимо этого, на электронный модуль подаются импульсы, проходящие через преобразовательную составляющую и изменяющиеся из аналогового формата в цифровой.

Принцип действия и особенности модуля

Работа электронного модуля состоит в приеме данных от разных контроллеров, количество которых может быть около двадцати.

Кроме обработки данных, ЭБУ передает сигналы на узлы и агрегаты:

  1. Системы зажигания. В зависимости от типа может применяться одна катушка либо несколько. Эта система предназначена для своевременной активации искры в цилиндрах силового агрегата.
  2. Диодные индикаторы. Предназначены для выдачи информации о наличии возможных ошибок. Речь идет не только о работе мотора, но и самого модуля.
  3. Форсунки. С их помощью выполняется впрыск топлива в цилиндры ДВС. Надо учитывать, что частота смены объема горючего регулярно меняется, поскольку все зависит от определенных условий работы. Изначально ЭБУ собирает данные о характеристиках форсунок.
  4. Тестеры. Устройства для проверки систем и механизмов подсоединяются к электронному модулю посредством штекера. Необходимость подсоединения может появиться для проверки машинного мотора или трансмиссии с помощью компьютера либо специализированных сканеров.

Канал ДваКолеса Show рассказал о принципе действия электронного модуля.

Основные достоинства и недостатки ЭБУ

Несмотря на наличие множества преимуществ, у электронных модулей есть и недостатки.

Достоинства ЭБУ

Плюсы устройств:

  • возможность оптимизации динамических параметров работы ДВС;
  • снижение расхода горючего при правильной регулировке соотношения воздуха и топлива;
  • простота пуска силового агрегата – модуль быстро адаптирует двигатель для работы в разных условиях, к примеру, при функционировании на холостом ходу;
  • при установке ЭБУ в авто у владельца машины отпадает необходимость в ручной регулировке параметров работы ДВС;
  • увеличение показателей экологичной чистоты при правильной регулировке объемов вредных веществ в отработанных газах.

Недостатки ЭБУ

Минусы электронных модулей:

  • высокая цена на составляющие элементы, если возникнет необходимость проведения ремонта модуля;
  • при неполадках блок часто не подлежит ремонту, его приходится менять целиком;
  • необходимость в эксплуатации недешевого и сложного оборудования для проверки модуля, иногда для диагностики требуются квалифицированные мастера;
  • повышенные требования параметров надежности питания бортовой сети – скачки напряжения могут привести к поломке ЭБУ;
  • необходимость использования только качественного топлива при заправке машины.

Канал Avto-blogger подробно рассказал об особенностях и недостатках электронных модулей.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

  • прикуривание двигателя машины от авто с заведенным силовым агрегатом;
  • ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
  • монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
  • демонтаж зажимов батареи при заведенном двигателе;
  • активация стартерного устройства с отключенной силовой шиной;
  • негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
  • повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
  • случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
  • механические повреждения устройства, которые могут произойти в случае аварии;
  • ошибки, допущенные при перепрошивке девайса;
  • неисправности в работе высоковольтной составляющей системы зажигания – распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

  • электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
  • двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
  • при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
  • на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
  • различные неполадки механического плана – вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
  • троение мотора машины;
  • на электронные устройства и оборудование перестало подаваться питание;
  • на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

  1. Выявление места повреждения в функционировании модуля.
  2. Повторное измерение параметров сопротивления.
  3. Поиск точки крепления электропроводника.
  4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Видео «Ремонт электронного модуля своими руками»

Канал АВТО РЕЗ наглядно показал процедуру выполнения ремонта модуля управления ДВС в гаражных условиях.

avtozam.com

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
